Caractéristiques techniques	Routeur sans fil 802.11g, 4 ports Ethernet, 1 port WAN
Vitesse de connexion	Jusqu'à 54 Mbps
Protocoles de sécurité	WEP, WPA, WPA2
Utilisation	Idéal pour les réseaux domestiques et les petites entreprises
Configuration	Interface web intuitive pour une configuration facile
Maintenance	Mises à jour du firmware via l'interface web
Dimensions	220 x 150 x 30 mm
Poids	500 g
Garantie	2 ans
Accessoires inclus	Adaptateur secteur, câble Ethernet

FOIRE AUX QUESTIONS - F5D82304 BELKIN

Comment réinitialiser mon routeur BELKIN F5D82304 ?

Pour réinitialiser votre routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Que faire si je ne peux pas me connecter à Internet ?

Vérifiez d'abord que tous les câbles sont correctement branchés. Ensuite, redémarrez votre routeur en le débranchant et en le rebranchant après 30 secondes. Si le problème persiste, vérifiez les paramètres de votre connexion Internet.

Comment changer le mot de passe Wi-Fi de mon routeur ?

Connectez-vous à l'interface de configuration de votre routeur en ouvrant un navigateur et en entrant l'adresse IP du routeur. Allez dans l'onglet 'Sans fil' ou 'Wi-Fi' et modifiez le mot de passe dans la section correspondante.

Mon signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner votre routeur à un endroit central dans votre maison, loin des murs et des objets métalliques. Vous pouvez également réduire l'interférence d'autres appareils en changeant le canal Wi-Fi dans les paramètres du routeur.

Comment mettre à jour le firmware de mon routeur BELKIN F5D82304 ?

Accédez à l'interface de configuration de votre routeur via un navigateur. Recherchez l'option 'Mise à jour du firmware' dans le menu, puis suivez les instructions pour télécharger et installer la dernière version.

Que faire si les voyants du routeur clignotent constamment ?

Des voyants clignotants peuvent indiquer une tentative de connexion ou un problème de connexion. Vérifiez votre connexion Internet et redémarrez le routeur. Si le problème persiste, consultez le manuel d'utilisation pour des indications spécifiques.

Comment configurer un réseau invité sur mon routeur ?

Connectez-vous à l'interface de configuration de votre routeur et recherchez l'option 'Réseau invité' dans le menu. Activez cette fonction et définissez un mot de passe pour le réseau invité afin de sécuriser l'accès.

Mon routeur ne s'allume pas, que dois-je faire ?

Vérifiez que le routeur est correctement branché à une prise électrique fonctionnelle. Essayez de changer de prise ou d'utiliser un autre adaptateur secteur si possible. Si le routeur ne s'allume toujours pas, il peut nécessiter une assistance technique.

MODE D'EMPLOI F5D82304 BELKIN

Partagez votre connexion à haut débit sans cable

Manuel de l'utilisateur

1 Introduction

Les avantages d'un réseau sans fil 1
La revolutionnaire technologie sans fil 108 Mbps Pre-N avec MIMO 2
Choix de l'emplacement de votre Routeur Sans Fil Pre-N 4

2 Présentation du produit 8

Caracteristiques du produit 8

3 Presentation de votre Routeur 11

Contenu de l'emballage. 11
ConfigurationRequise 11
Configuration requise pour l'assistant Installation Facile 11

4 Connexion et configuration de votre Routeur 16

5Autreméthode de configuration. 24

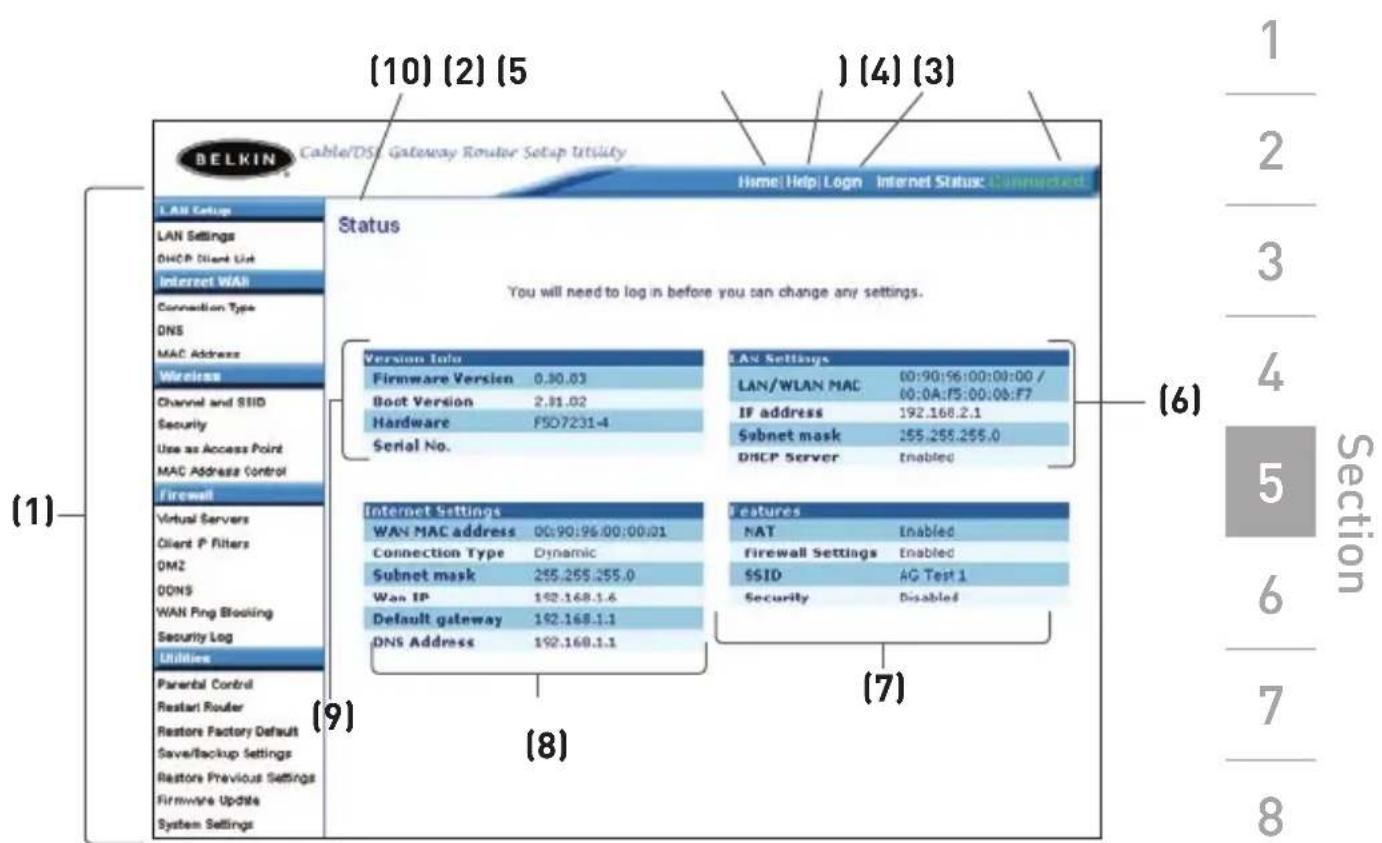

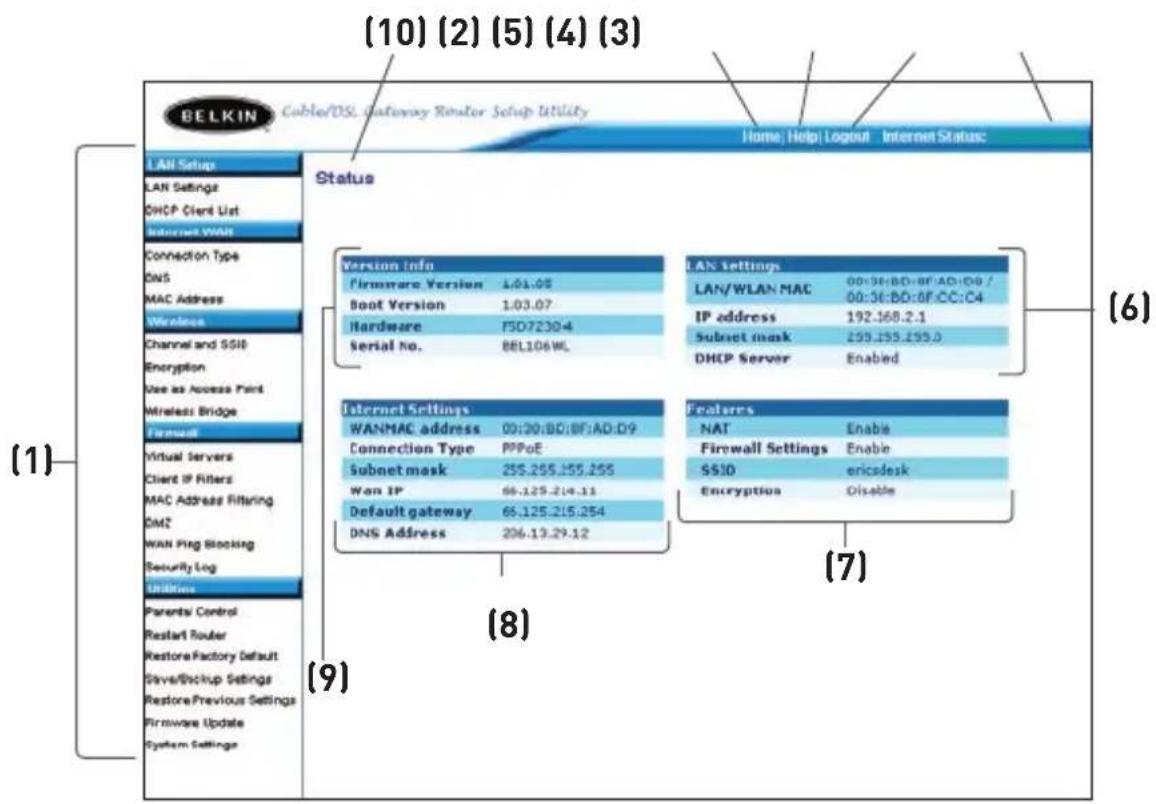

6 Utilisation de l'interface utilisateur évoluée basée sur le Web .....42

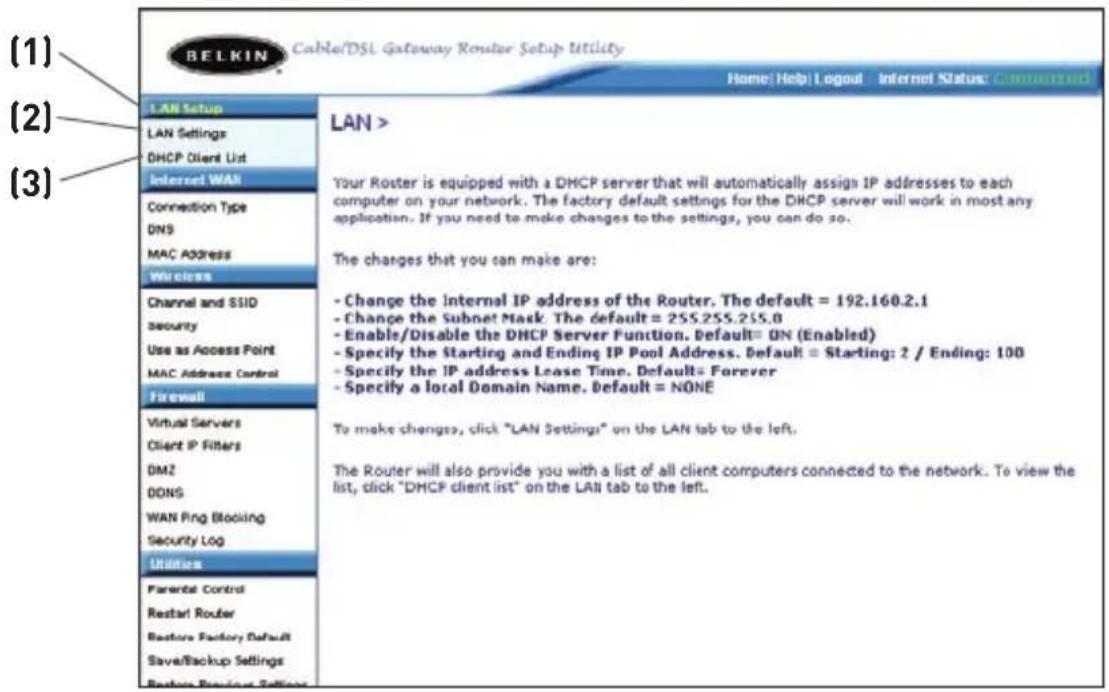

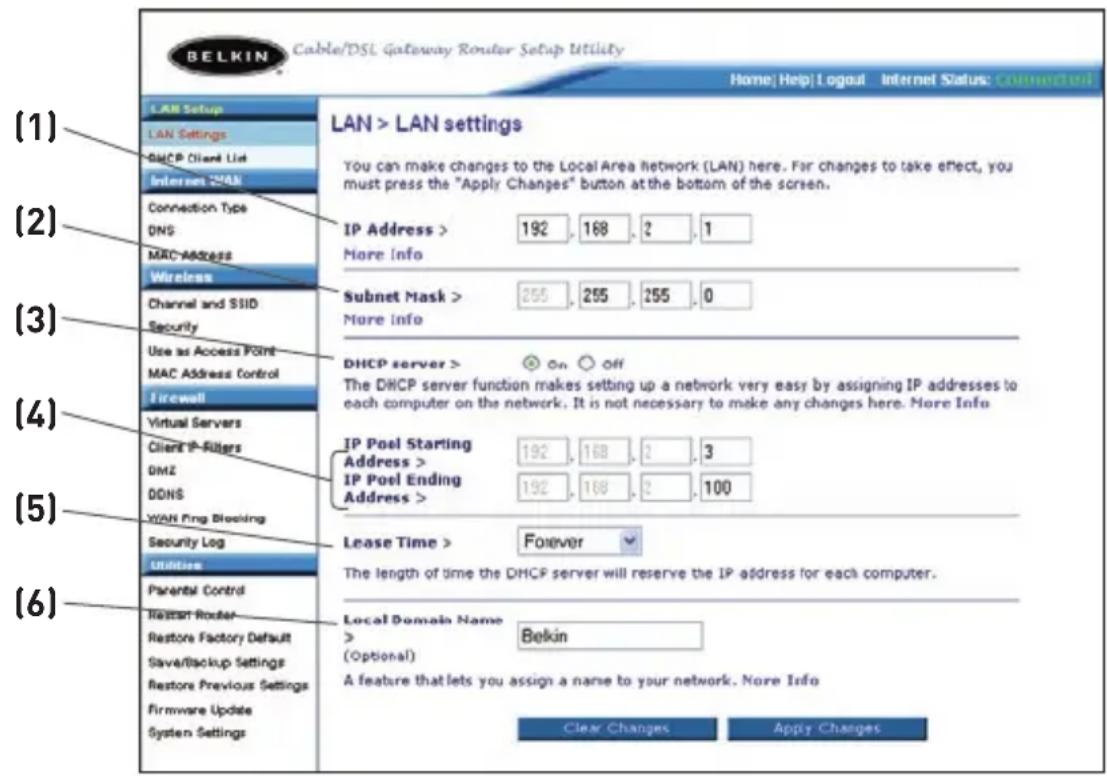

Modification des paramètres LAN 43

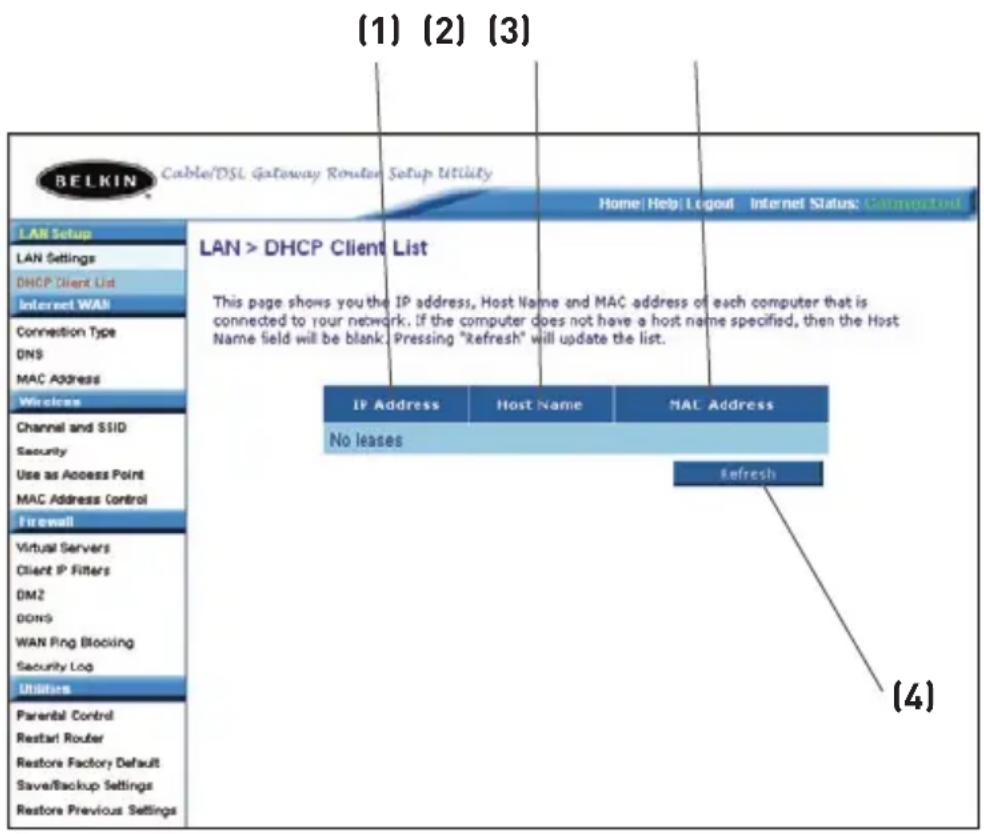

Affichage de la page Listedes clients DHCP 45

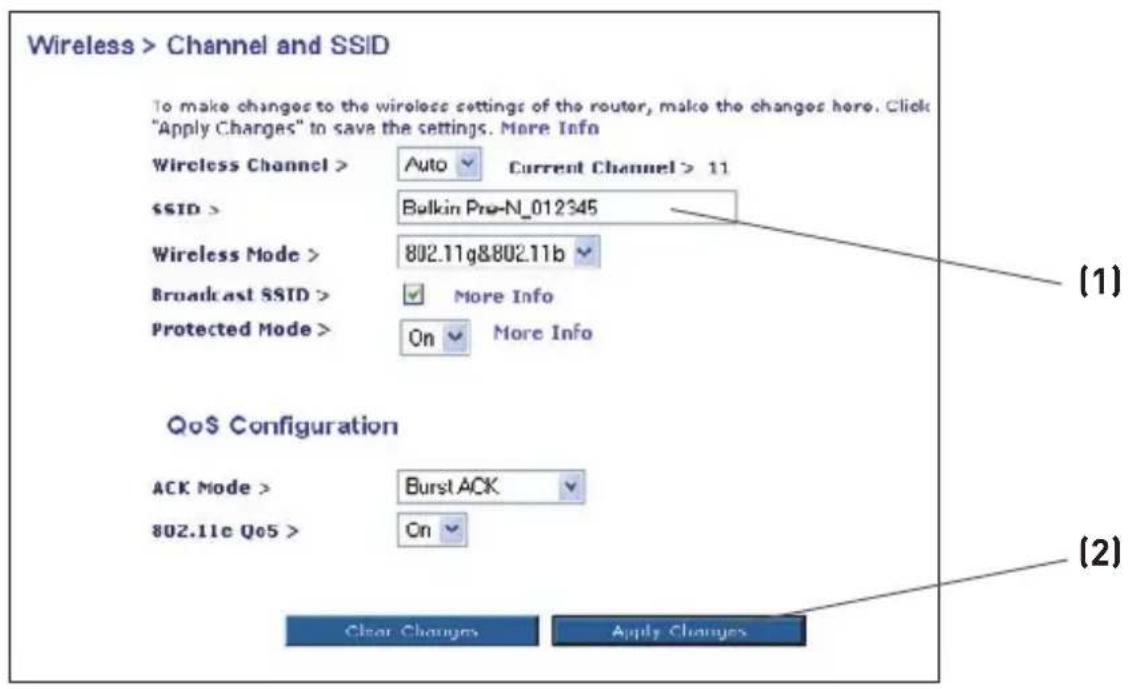

Configuration des paramètres du réseau sans fil 46

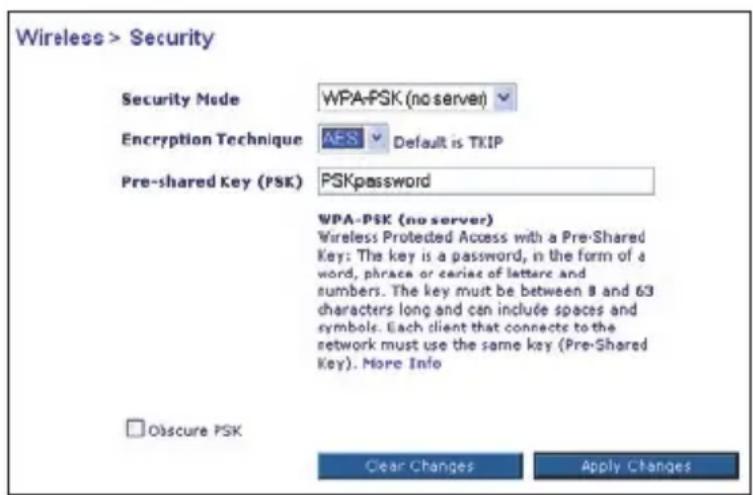

Configuration du WPA 51

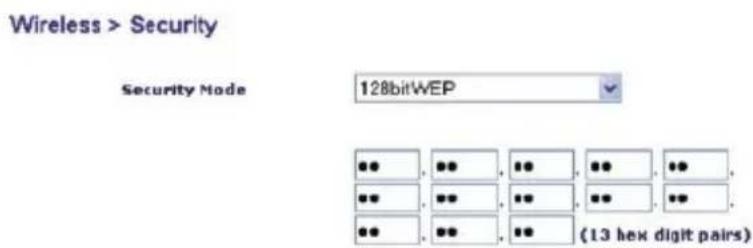

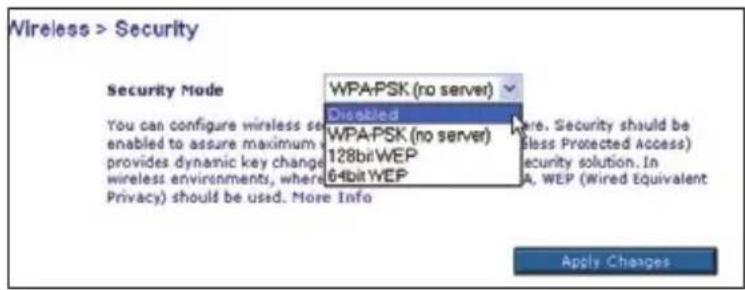

Configuration du cryptage WEP 52
Utilisation du mode Point d'accès 54

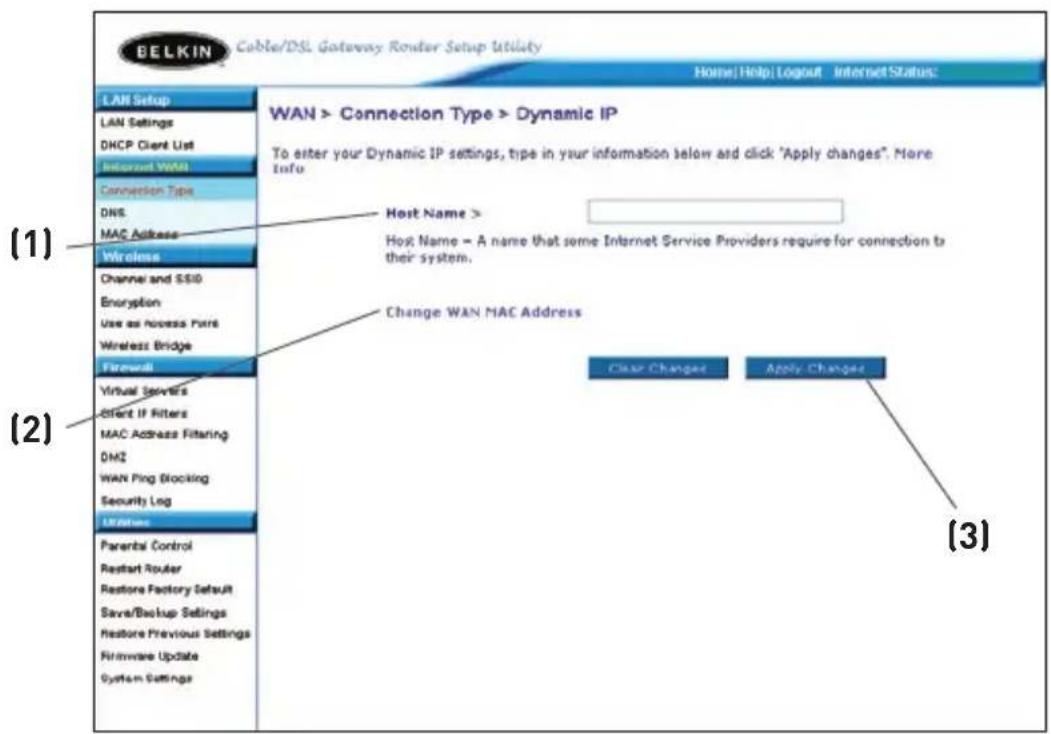

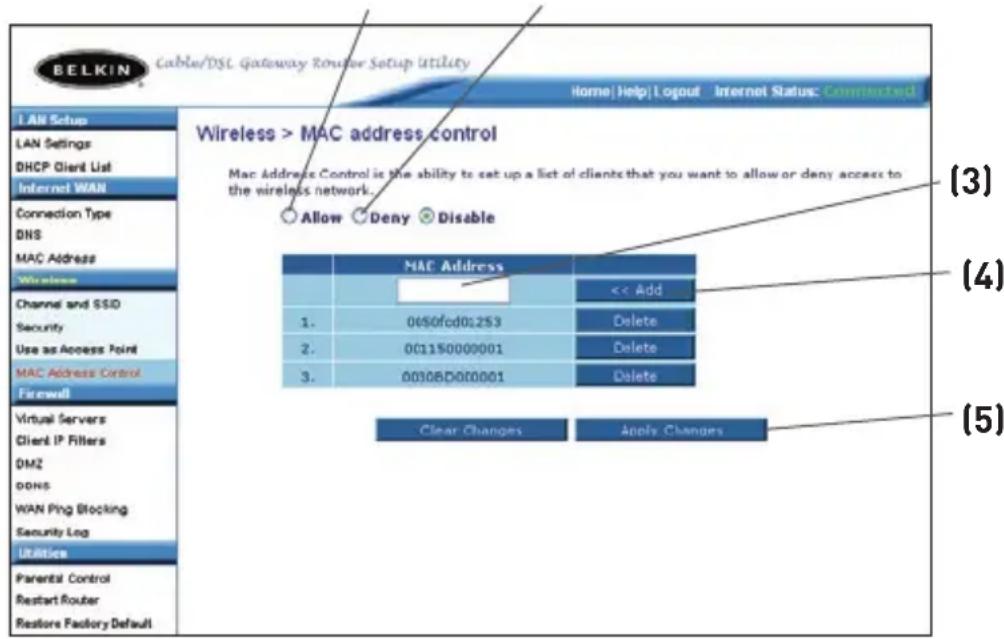

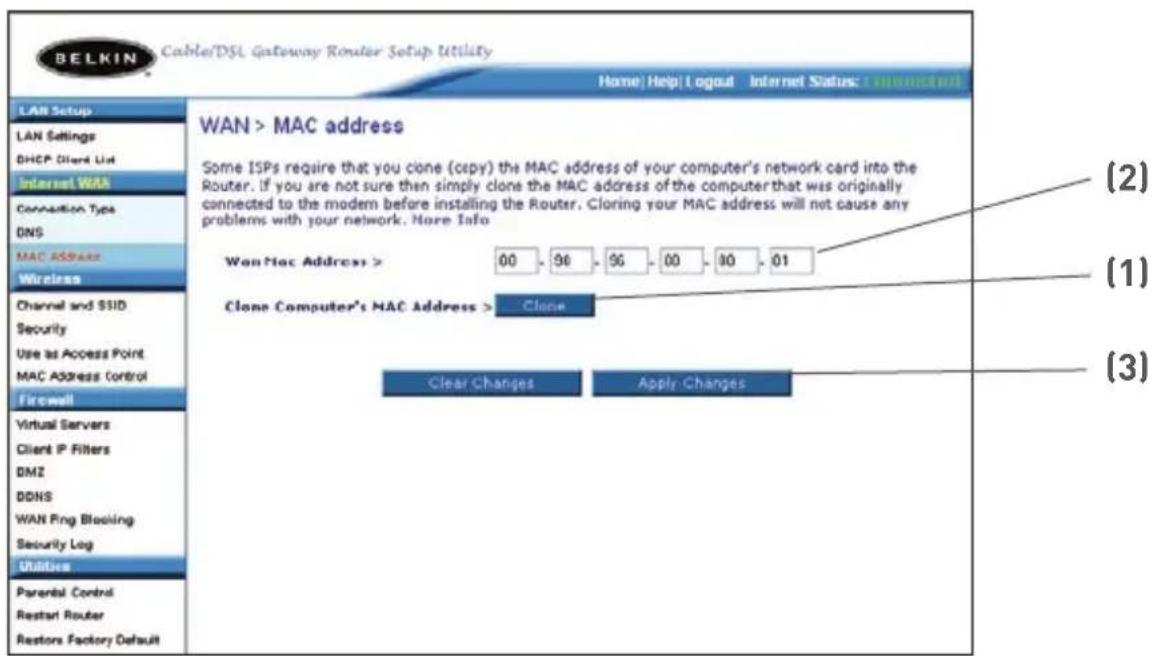

Configuration de l'Adresse MAC 55

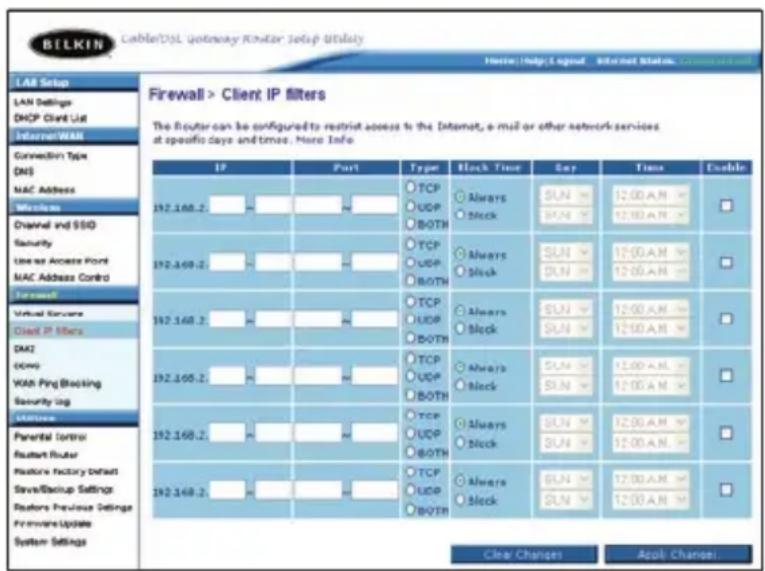

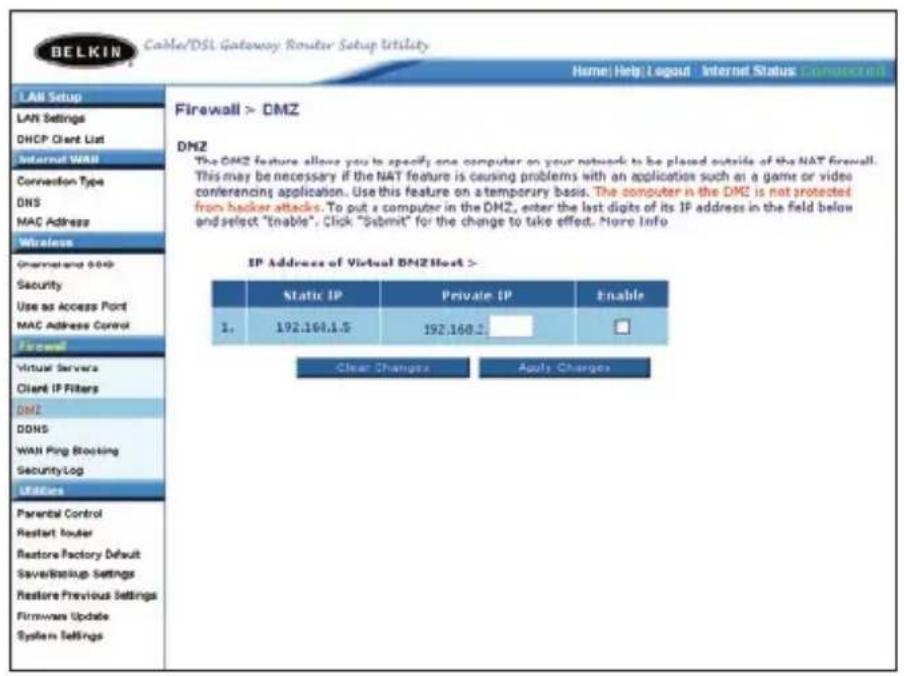

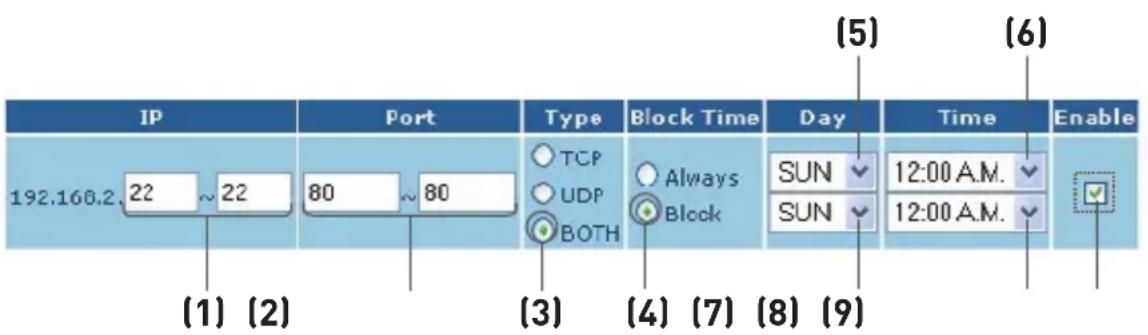

Configuration du pare-feu 57

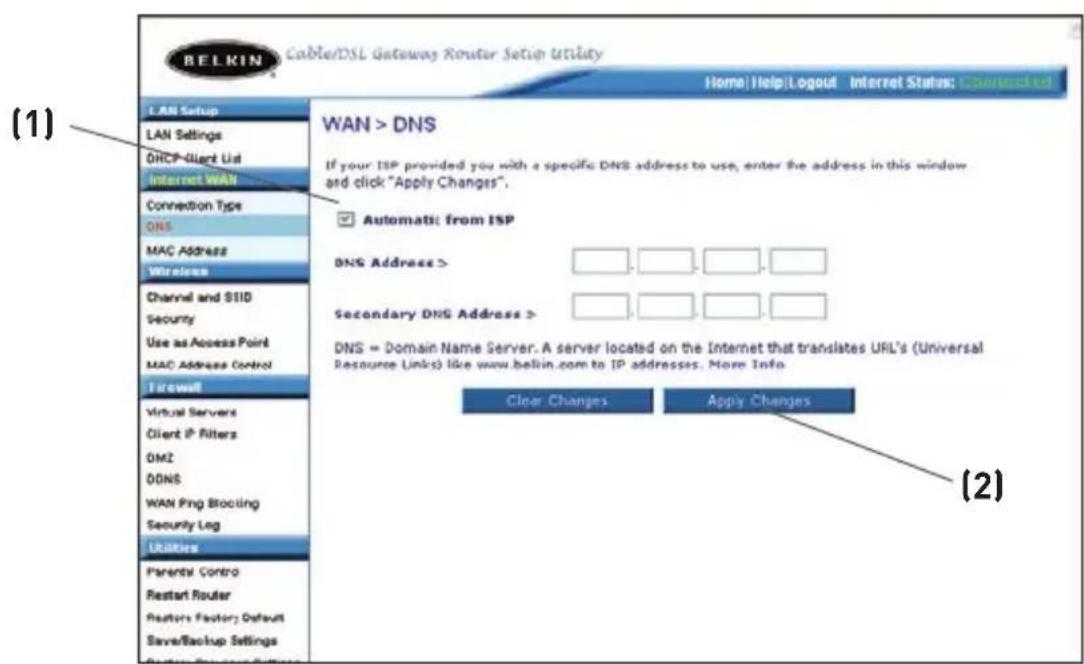

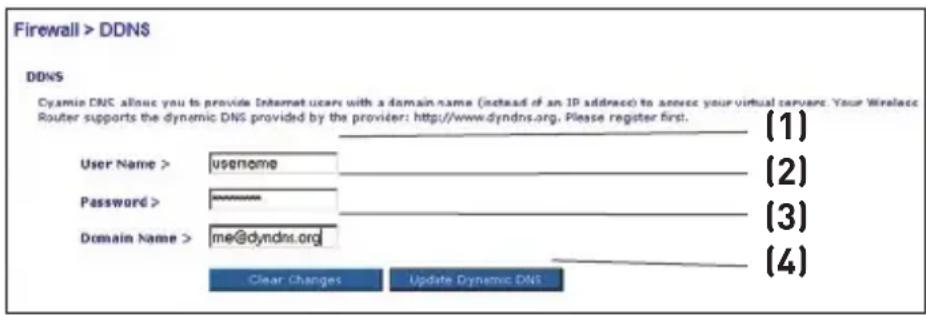

Utilisation du serveur DNS dynamique 61

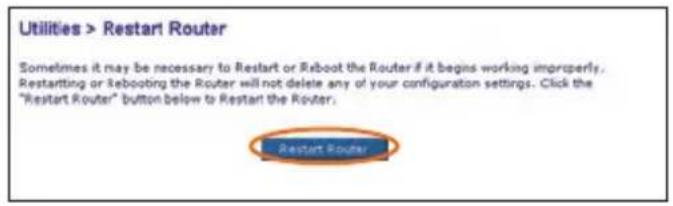

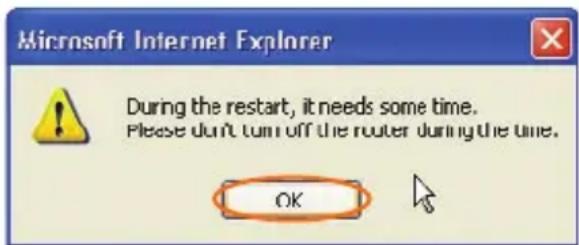

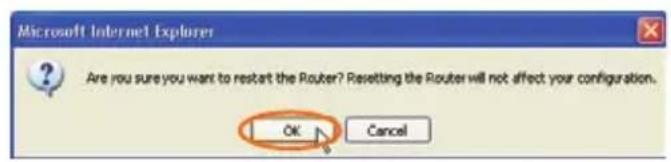

Redemarrage du routeur 64

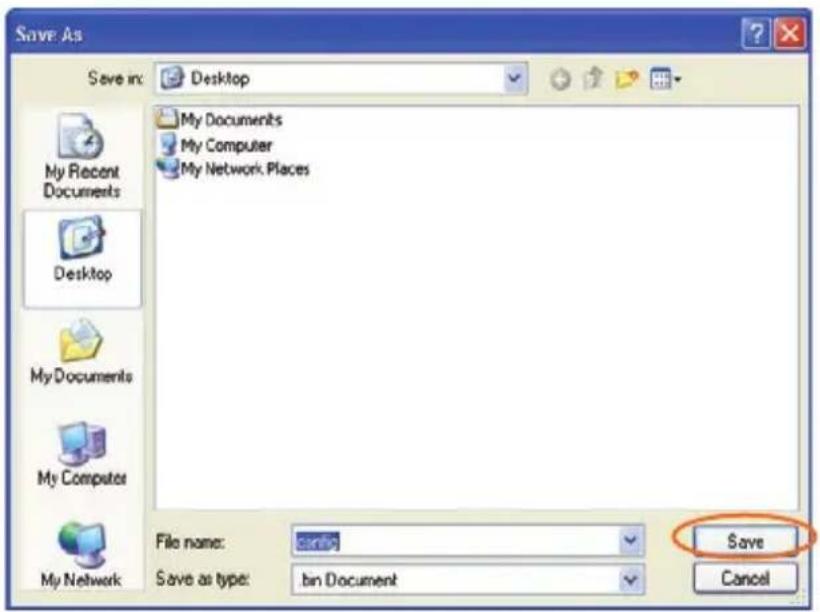

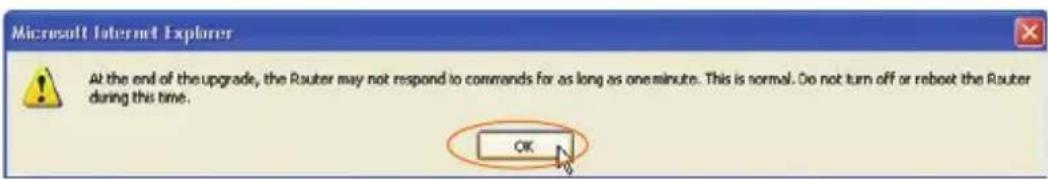

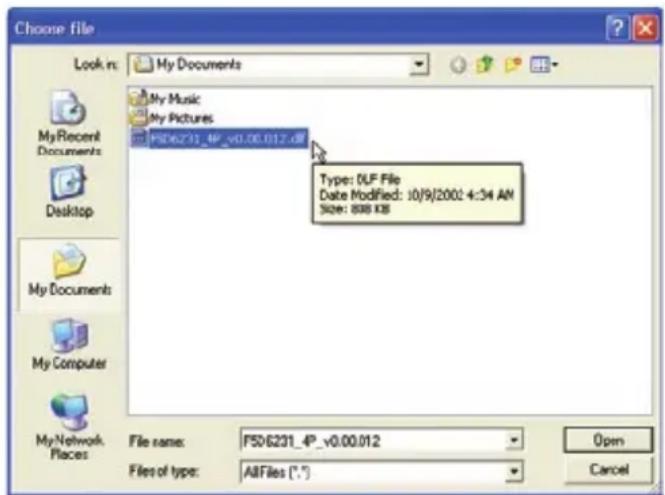

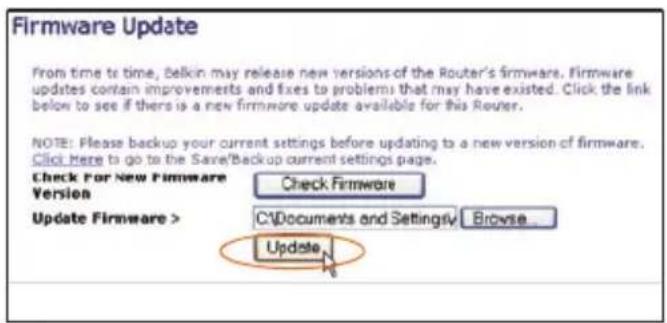

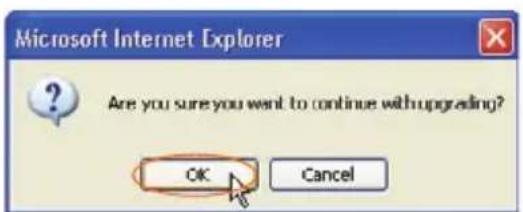

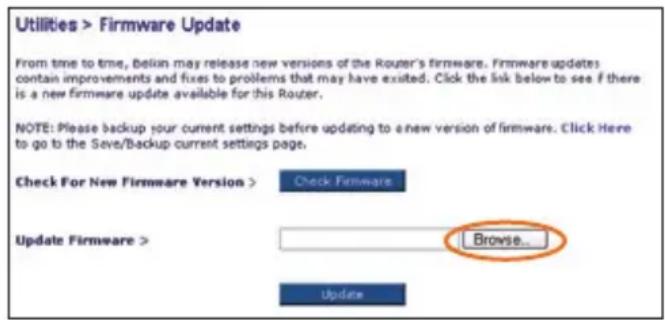

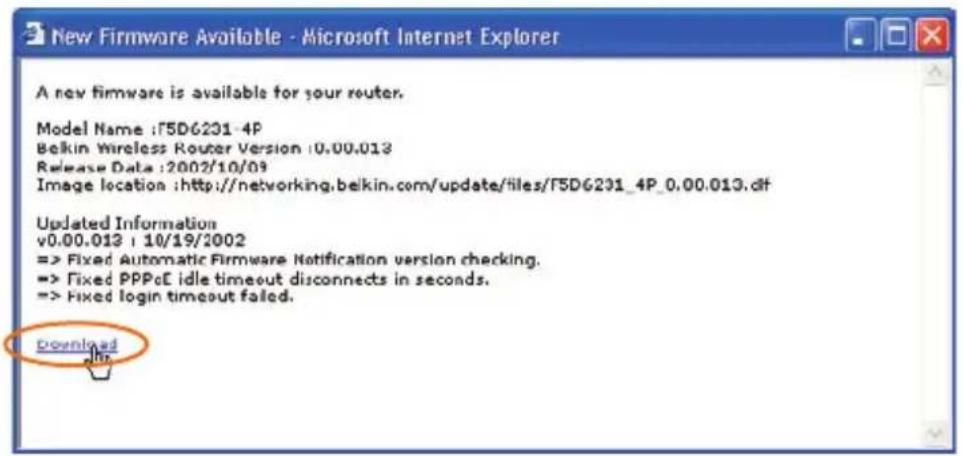

Mise à jour du micrologiciel 69

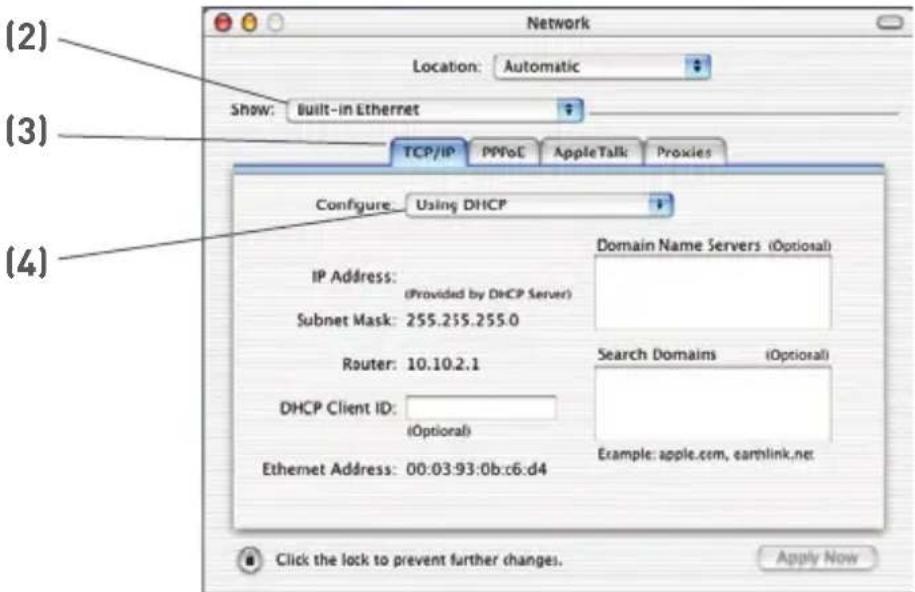

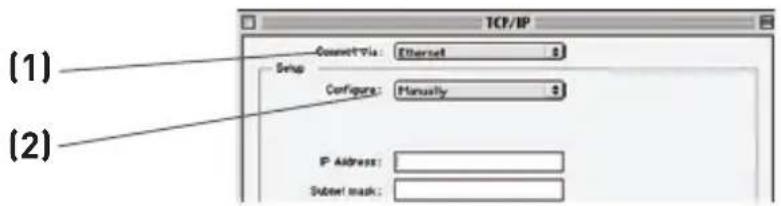

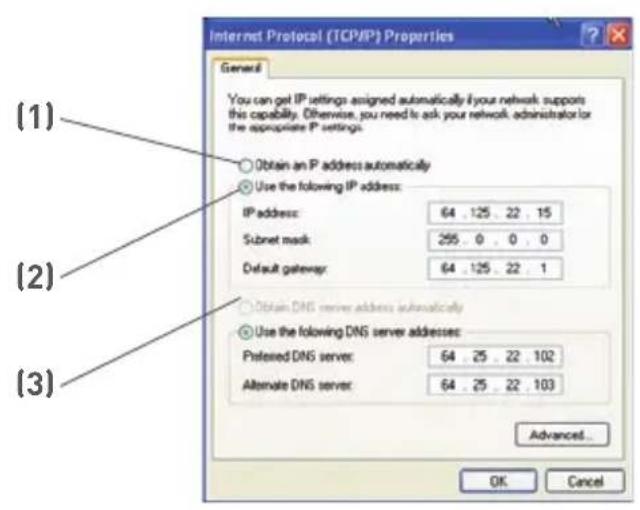

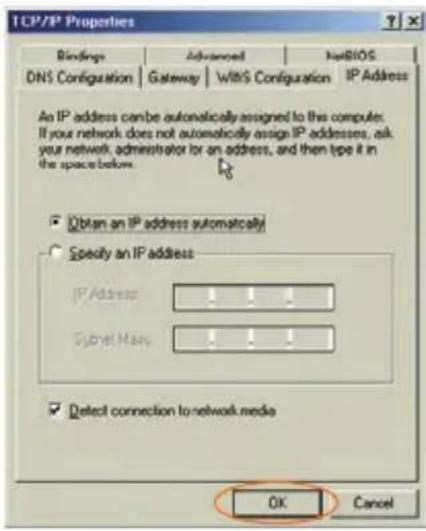

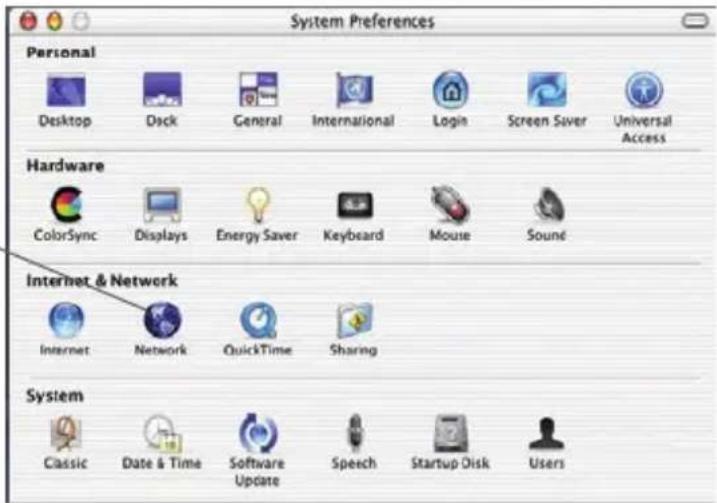

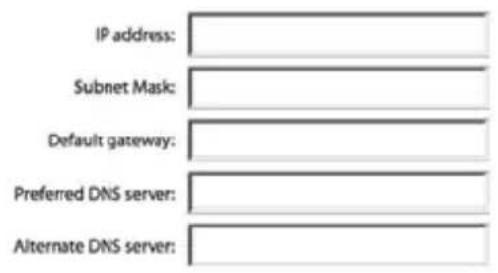

7 Configuration manuelle des paramètres réseau de l'ordinateur . . .77

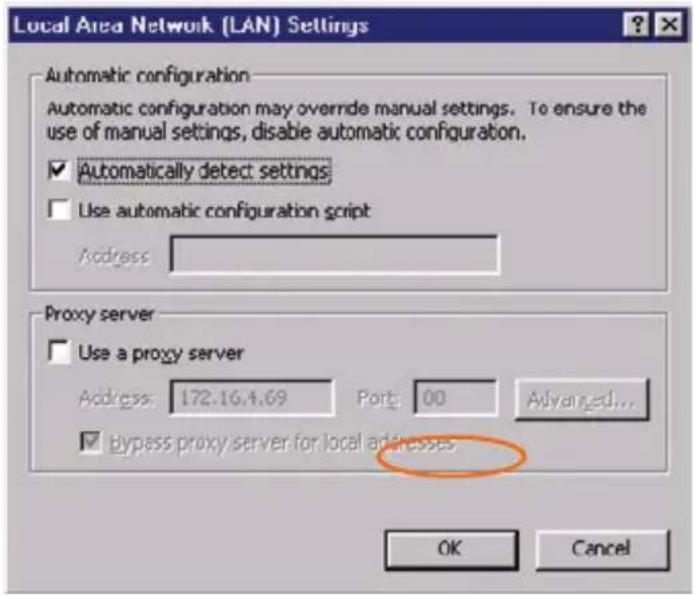

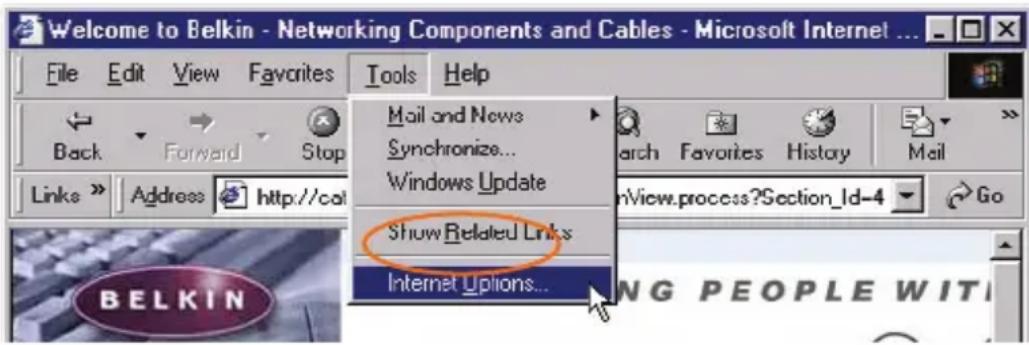

8 Paramétres de navigateur recommandés 82

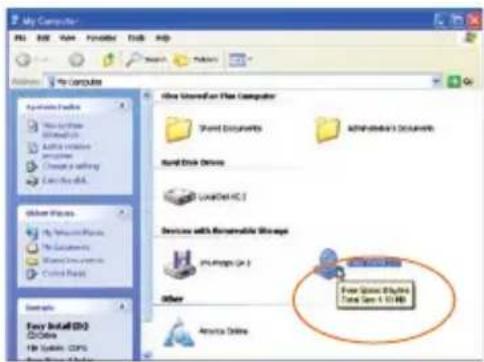

9Dépannage 84

10 Information 100

Merci d'avoir choisi le Routeur Sans Pre-N de Belkin (le Routeur). Vous trouverez ci-dessous deux sections, l'une traitant des avantages d'un réseau domestique, l'autre donne un aperçu des gestes essentiels afin de maximiser la performance et la portée de votre réseau sans fil domestique. Lisez attentivement l'ensemble de ce manuel, en insistant sur la section intitulée « Choix de l'emplacement de votre dispositif de réseau sans fil pour une performance maximale», que vous trouverez à la page suivante. Grâce à nos instructions pas à pas, votre réseau domestique Belkin vous permettra de :

• Partager une connexion Internet à haut début avec tous les ordinateurs de votre domicile
• Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
• Partager une imprimante avec toute la famille
• Partager des documents, des fichiers de musique et video, ainsi que des photos numériques.
• Emmagasiner, récapérer et copier des fichiers d'un ordinateur à un autre
• Jouer à des jours en ligne, consulter une messagerie électronique et chatter - simultanément

Voici quelques-uns des avantages que vous tirerez d'un réseau sans fil Belkin :

Mobilité – nul besoin de confiner votre ordinateur à une seule piece. Vous pourrez maintainant travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par votre réseau sans fil

Installation simple - l'Assistant d'Installation de Belkin vous facilité la vie

Polyvalence - acceded à des imprimantes, des ordinateurs ou d'autres périhériques réseau de partout à votre domicile

Possibilité d'expansion - l'endetue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'endetre votre réseau afin d'y inclure des périhériques tels que des imprimantes ou des consoles de jeu

Aucun cablage nécessaire - plus besoin d'effectuer de cablage fastidieux et dispendieux

Reconnaisance de l'industrie -choisissez parmi une gamme etendue de produits de mise en reseau interopérables

La technologie sans fil révolutionnaire 108 Mbps Pre-N avec MIMO

Votre Routeur Sans Fil Pre-N utilise une nouvelle technologie d'antenne intelligente, appelée le Multiple Input Multiple Output (MIMO). Le MIMO est une technologie d'antenne intelligente qui accroit le débit, la portée et la fiabilité de votre réseau sans fil.

La technologie MIMO sera utilisé pour le 802.11n, la norme des produits 802.11 de la prochaine génération, qui propulse le débit à 100 Mbps.

Ce qui rend la technologie Pre-N MIMO Belkin différente des antennes conventionnelles, c'est l'utilisation de trois antennes et de deux flux de données simultanés pour le transfert sans fil, chez vous ou au bureau. Les radios conventionnelles utilisent une Antenne pour transmettre un flux de données. La radio avec antenne intelligente Belkin (MIMO), quant à elle, utilise trois antennes. Elle est conçue afin d'enrayer la distorsion et les interférences. Le Pre-N MIMO de Belkin est pluridimensionnel. Il s'appuie sur une technologie d'antenne intelligente unidimensionnelle en transmettant deux flux de données simultanément, sur le même canal, ce qui accroît la capacité sans fil.

On peut comparer la radio transmission conventionnelle à une route à deux voies. La limite de vitesse fixe le flux de traffic permissible pour cette voie. Dans le cas des radios traditionnelles, les systèmes d'antenne intelligente unidimensionnels aient à faire avancer les voitures plus rapidement et plus efficacement – un peu comme les routes à quatre voies, où le traffic se déplace à une vitesse se rapprochant de la vitesse maximale permise. Le Pre-N MIMO de Belkin permet au traffic de se déplacer à la vitesse maximale permise et ouvre des voies plus larges. Il devient un peu comme l'autoroute de l'exemple précédent. La vitesse avec laquelle le traffic se déplace est multipliee par le nombre de voies ouvertes.

Dans les années 90, leschercheurs de l'Université Stanford Greg Raleigh et V.K. Jones ont démontré une caractéristique de la transmission radio appelée la transmission par trajets multiples. Ce qui avait été autresois considéré comme un handicap de la transmission radio était en fait un cadeau de la nature. La transmission par trajets multiples survient lorsque le signal émis par un émetteur rebondit sur des objets environnants et prend de multiples trajets pour parvenir au récepteur. Leschercheurs ont prouve que les trajets multiples peuvent être exploités pour accroître de façon exponentielle les capacités d'un système radio.

Si chacun de ces trajets est considere comme un canal unique, c'est comme si chaque route etait un cable reseau virtuel. Un canal avec trajets multiples peut ainsi se comparer a un groupe de cables virtuels.

Pour tirer profit de ces cables virtuels, le MIMO utilise plusieurs antennes, séparées dans l'espace. La technologie MIMO transmet un flux de données à haut débit par l'entremise de plusieurs antennes. Chaque ANTENNE transporte un flux de données unique, à un débit moindre. Les cables virtuels (les trajets multiples) servent à PROPAGER les flux à bas débit simultanément.

Toutefois, les câbles virtuels ne se comportent pas aussi bien que des câbles réels. Chaque signal transmis dans un environnement avec trajets multiples se propage sur plusieurs chemins. C'est ainsi qu'un système sans fil se compte comme un groupe de câbles, avec un grand nombre de fuites, les signaux transmis d'entremélant. Le récepteur MIMO utilise des algorthèmes mathématiques pour débrouiller et recuperer les signaux transmis.

Choix de l'emplacement de votre Routeur Sans Fil Pre-N

Facteurs à considérer pour l'installation et la mise en route

Plus votre ordinateur se rapproche de votre Point d'Accès ou de votre Routeur, plus votre connexion sans fil gagne en force. De façon générale, la couverture de votre réseau sans fil à l'intérieur s'étend de 30 à 60 metres.

À l'opposé, plus vos périphériques sans fil reliés à votre Routeur ou votre Point d'Accès sont éloignés de ceux-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous ne vous en rendiez pas compte. Si vous éloignez encore plus votre Routeur ou votre Point d'Accès, il est possible que la vitesse de votre connexion diminue. Les appareils electroménagers, les obstacles et les murs peuvent obstruer les signaux radio de votre réseau sans fil et en diminuier la force.

Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 1 à 3 metres du Routeur (ou du Point d'accès). Si les problèmes persistent même dans une zone de couverture restreinte, veuillez contacter le service d'assistance technique de Belkin.

Remarque : Alors que certains des objets enumerated ci-dessous peuvent affecter la performance de votre réseau, ils n'empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre Routeur ou votre Point d'Accès sans fil

Placez votre Routeur Réseau Sans Fil (ou Point d'Accès), le centre nerveux de votre réseau sans fil, aussi pres que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optimale pour vos « clients reseau » (soit les ordinateurs dotés d'une carte reseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre Routeur ou de votre Point d'Accès Sans Fil sont parallètes et disposées à la verticale (en pointant vers le plafond). Si vous Routeur (ou votre Point d'Accès) Sans Fil est posé à la verticale, essayez autant que possible de désposer les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le Routeur (ou le Point d'Accès) Sans Fil à l'étage le plus central de votre domicile. Ceci peut signifier que devrez placer le Routeur sans fil (ou le Point d'Accès) Sans Fil à un étage supérieur
- Evitez de placer le Routeur (ou le Point d'Accès)
Sans Fil pres d'un téléphone sans fil 2.4 GHz.

2. Éviter les obstacles et les interférences

Évitez de placer le Routeur ou le Point d'Accès Sans Fil pres d'un apparéil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets denses pouvant empêcher la communication sans fil :

• Refrigerateur
• Lave-linge et/ou sèche-linge
• Étagère métallique
  Grand aquarium
• Fenêtre avec teinture anti-UV métallique

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun objet ne peut faire obstruction à celui-ci, entre vos ordinateurs et votre Routeur (ou votre Point d'Accès) Sans Fil.

3. Téléphones sans fil

Si la performance de votre réseau est toujours affectée malgré les solutions sus-mentionnées, et si vous possédez un téléphone sans fil :

• Éloignez votre téléphone de votre Routeur ou votre Point d'Accès sans fil ainsi que de vos ordinateurs sans fil.
• Débranche et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semble résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si vous téléphone prend en charge la sélection du canal, modifierlez canal de votre téléphone enCHOISSSANT autant que possible le canal le plus eloigné du canal de votre reseau sans fil. Par exemple,choisissez le canal 1 pour votre téléphone et modifierlez canal de votre Routeur ou de votre Point d'Acces Sans Fil enCHOISSSANT le canal 11.Consultez la documentation accompagnant libreze tellephone pour de plus amples informations.
• Si nécessaire, vous pouvez aussi changer votre téléphone sans fil enCHOISIGANT untelephone fonctionnant sur les bandes de fréquences 900 MHz ou 5 GHz.

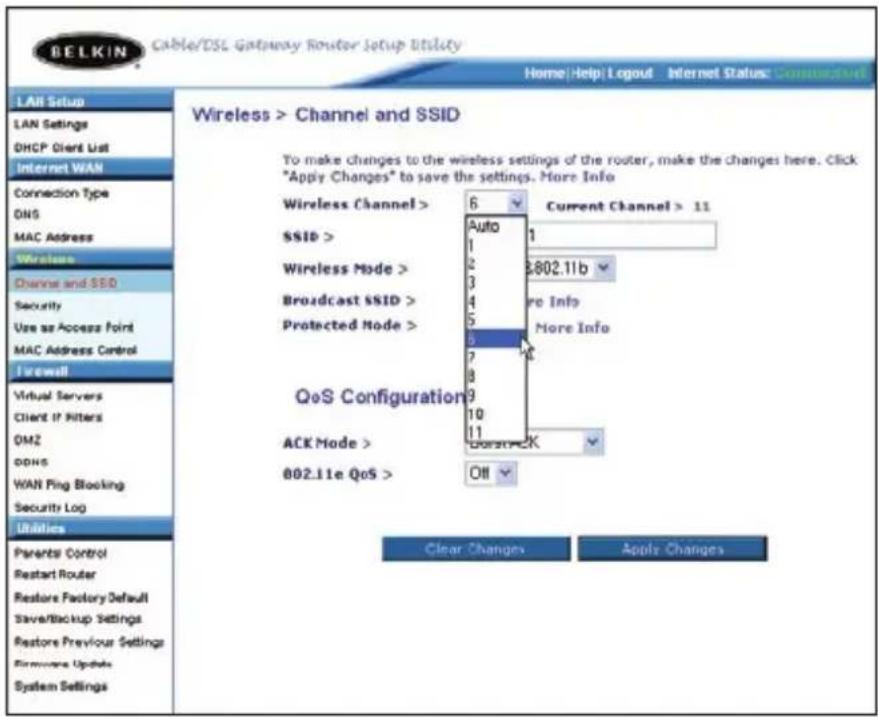

4. Choisissez le canal le plus « faisible » pour votre réseau sans fil.

Dans des environnements domiciliaires ou d'entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu'un autre réseau sans fil interféré et entre en conflit avec votre réseau.

Grac à la fonction d'analyse du site de l'Utilitaire Sans Fil, vous pourrez localiser d'autres réseaux sans fil disponibles (consultez le manuel de votre adaptorateur sans fil), et désirir, pour votre Routeur sans fil (ou Point d'Accès), un canal aussi loin que possible du canal utilisé par ces réseaux.

• Essayer plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage.
• Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel. Pour de plus amples informations, reportez-vous au guide de l'utilisateur de votre carte réseau.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre Routeur ou votre Point d'Accès Sans Fil. Si vous doivent给您 zone de couverture, nous vous suggerons le Point d'Accès/Module d'Extension de Belkin

5. Connexions sécurisées, VPN et AOL

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passer et qui est utilisé à où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

• Les connexions de type Virtual Private Network (VPN - réseau privé virtuel), souvent utilisées pour acceder à distance à un réseau d'entreprise
• Le programme « Bring your own access » d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à haut début (DSL ou cable) offerte par un autre fournisseur d'accès à Internet.
• La plupart des banques en ligne
• Plusieurs sites commerciaux quirequirementunnomd'utilisateur et unmot de passafin d'accedera un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'alimentation de votre ordinateur (lorsqu'il est en état de voirie). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer en langant le logiciel de VPN ou d'AOL ou en vous reconnectnant via le site web sécurisé.

Une solution alternative consiste à modifier les paramètres de gestion de l'alimentation afin que l'ordinateur ne soit plus mis en état de voir. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l'alimentation de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le Control Panel [Panneau de Configuration].

Pour de plus amples informations à propos des produits de mise en réseau de Belkin, visitez notre site Internet au www.belkin.com/networking ou appelez l'Assistance Technique Belkin au :

Europe:0080022355460

Caracteristiques du produit

En quelques minutes, vous pourrez partager votre accès à Internet etmettre vos ordinateurs en reseau.Voici la liste des fonctions qui font de votre nouveau Routeur Sans Fil Pre-N la solution ideale pourvos reseaux domestiques et de petites entreprises.

Fonctionne avec ordinateurs PC et Mac

Ce Router prend en charge plusieurs environnements de reseau, y compris Linux®, Windows® 95, 98, Me, NT®, 2000, XP et autres. Tout ce dont vous avez besoin est d'un navigateur Internet et d'une carte reseau prenatalen charge le protocole TCP/IP (le langage standard d'Internet).

Voyant lumineux

Les témoins DEL du panneau avant du Routeur indiquent quelles fonctions sont en cours d'utilisation.

Interface utiliseur evoluée basée sur le Web

Vous pouvez configurer facilement les fonctions évoluées du routeur en vous servant de votre navigateur Web sans devoir installer de logiciel supplémentaire sur l'ordinateur. Aucun disque à installer ou surveiller. Vous pouvez même modifier et effectuer les fonctions de configuration sur tout ordinateur du réseau, rapidement et en toute simplicité.

Partaged'adresse IP NAT

Le routeur utilise la technologie NAT (Network Address Translation) pour partager une adresse IP unique qui vous est attribuée par votre FAI tout en économisant les frais d'ajout d'adresses IP supplémentaires à votre compte Internet.

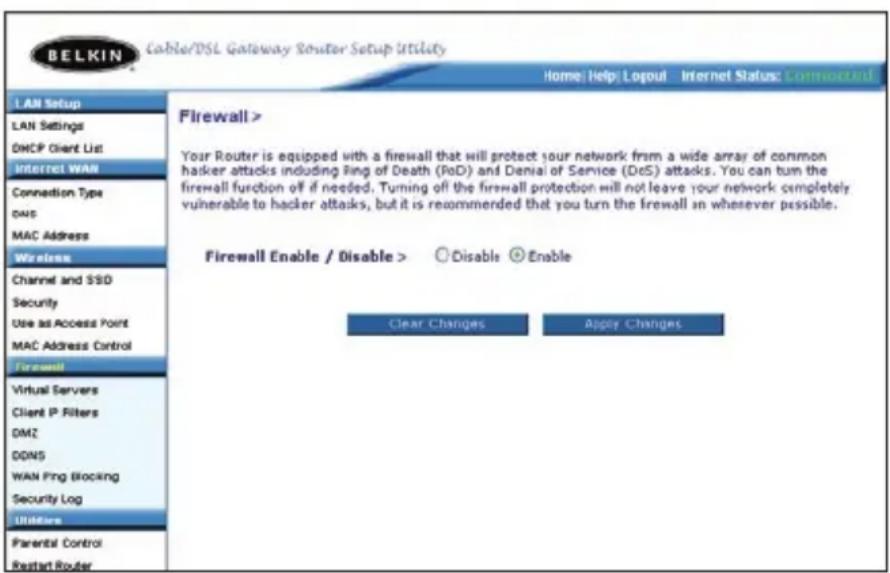

Pare-feu SPI

Le routeur est équipé d'un pare-feu qui protège le réseau contre un grand nombre d'attaques habituelles de pirates notamment l'usurpation d'adresse IP, Land Attack, Ping of Death (PoD), déni de service, IP de longueur zéro, Smurf Attack, TCP Null Scan, SYN flood, UDP flooding, Tear Drop Attack, défaut ICMP, défaut RIP et fragment flooding.

Switch 10/100 à 4 ports intégré

Le routeur dispose d'un switch réseau 4 ports intégré afin que vos ordinateurs Cableis puissant partager imprimantes, données, fichiers MP3, photos numériques et bien d'autres. Il dispose d'une fonction de détction automatique de manière à s'ajuster à la vitesse des péripériques connectés. Il transfère simultanément les données entre les ordinateurs et Internet sans interruption ni consommation de ressources.

l'UPnP est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP.

Prise en charge de VPN Pass-Through

Si vous vous connectez au réseau de votre bureau depuis chez vous par l'intermédiaire d'une connexion VPN, le routeur autorisera l'ordinateur équipé du système VPN à laisser passer le routeur et à acceder à votre réseau professionnel.

DHCP (Dynamic Host Configuration Protocol) intégré

Le protocole DHCP (Dynamic Host Configuration Protocol) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribue automatiquement des adresses IP à chaque ordinateur afin de simplifier la configuration de la mise en réseau.

Grçé à l'assistant Installation facile, la configuration de votre routeur ne sera plus faite au hasard. Ce logiciel automatique définit pour vous les paramètres du réseau et configure le routeur de manière à se connecter à votre fournisseur d'accès à Internet (FAI). En quelques minutes, le routeur est pré à vous amener sur Internet.

Remarque: Le logiciel Installation Facile est compatible avec Windows 98SE, Me, 2000 et XP, ainsi que Mac OS 9.x et Mac OS X. Si vous utilisez un autre système d'exploitation, il est possible de configurer le routeur à l'aide d'une autre méthode décrite dans ce manuel (voir en page 24).

Point d'Accès Sans Fil Pre-N intégré

Le Pre-N est une nouvelle technologie épatante qui permet d'obtenir un débit allant jusqu'à 108 Mbps.

Contrôle parental intégré (filtre de contenu Web)

Belkin s'est associé à Cerberian, une importante société de filtrage de contenu Internet, pour vous proposer cette fonctionnalité unique. Voteur routeur Sans Fil Pre-N de Belkin est la première solution de mise en réseau domestique équipée d'un filtré de contenu Web qui vous permet de bloquer le contenu Web non souhaité ou grossier avant qu'il n'arrive sur votre réseau.

À l'opposé des autres solutions de contrôle parental, ce cadre est intégré au Routeur Sans Fil Belkin. Aucun logiciel à installer sur un ordinateur. Vous ne serez jamais facturé de montant par ordinateur pour le service. Vote Routeur est assorti d'une période d'essay de 6 mois, entièrement gratuite - nul besoin de carte bancaire. Vous pouvez ainsi profiter de ses possibilités immédiatement.

Le logiciel vous pouze établier vos propres règes et bloquer les sites Web de votrechioix. Il existe également une fonction de création de rapport facultative (payante) qui vous permet d'obtenir un rapport qui vous indique les sites Web visités depuis votre réseau. Consultez le manuel du filtré pour de plus amples informations.

Filtrage d'adresses MAC

Pour une plus grande sécurité, vous pouvez creer une liste d'adresses MAC. Il s'agit des identificateurs uniques des clients qui sont autorisés à acceder à votre réseau. Chaque ordinateur a sa propre adresse MAC. Il vous suffit d'entrer ces adresses dans une liste grâce à l'interface-utilisateur évoluée basee sur le Web afin de contrcler l'acces à votre réseau.

Contenu de l'emballage

• Routeur Sans Fil Pre-N de Belkin
• Guide d'Installation Rapide
• CD du logiciel Assistant Installation Facile de Belkin
  Cable réseau Ethernet RJ45 Belkin
• Bloc d'alimentation
• Manuel de l'utilisateur

Configuration Requise

• Connexion Internet à haut débit par modem cable ou ADSL avec connexion RJ45 (Ethernet)
• Au moins un ordinateur avec un adaptateur d'interface réseau installé
• Protocole réseau TCP/IP installé sur tous les ordinateurs
  Cable reseau Ethernet RJ45
• Navigateur Internet

Configuration requise pour l'assistant Installation Facile

• Un ordinateur avec système d'exploitation Windows® 98SE, Me, 2000, XP ou Mac OS® 9.x et X v10.x.x
• Un minimum de 64 Mo de RAM
• Navigateur Internet

Le routeur a ete concu pour etre place sur une surface de travail. Tous les cables sont fixes à l'arriere afin de facilititer l'organisation et l'utilisation. Les voyants lumineux visibles sur le routeur youf fournissent des informations sur I'activite et I'etat du reseau.

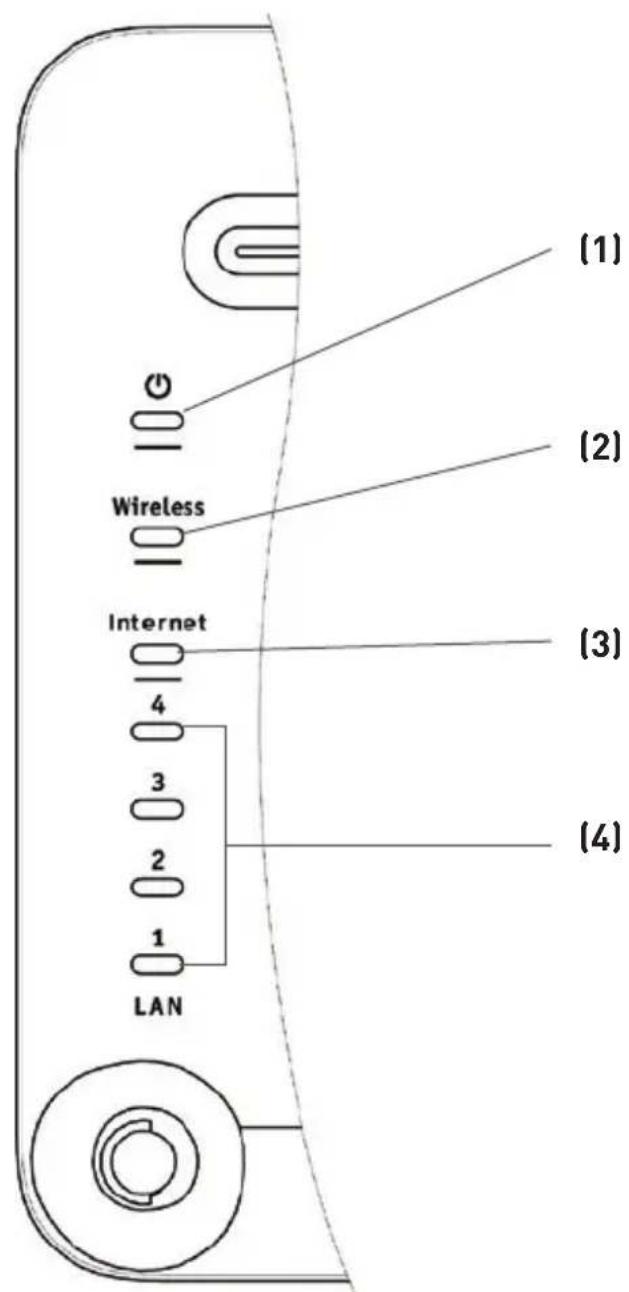

Face supérieure

Le routeur a ete concu pour etre place sur une surface de travail. Tous les cables sont fixes à l'arriere afin de facilititer l'organisation et l'utilisation. Les temoins lumineux visibles à l'avant du routeur yous fournissant des informations sur I'activite et I'etat du reseau.

1. Voyant Alimentation/Prêt

Indique que le Routeur est sous tension

Éteint Le routeur est éteint

Allumé Le Routeur est en marche

2. Sans fil : Réseau Sans Fil

Éteint Le réseau sans fil est éteint

Vert Le réseau sans fil est prét

Clignotant Indique une activités sans fil

3. Voyant Internet

Cevoyantest VERT pour indiquer que lemodem est correctement reliéau routeur. Il clignote rapidement lorsque des informations transient parle port entrele routeur etle modem.

Éteint Aucune connexion au modem

Vert continu Bonne connexion au modem

Vert clignotant Transfert de données entre le Routeur et le modem

4. Témoins de statut du port LAN

Ces tímoins lumineux portent les numéroes 1 à 4 et correspondant aux numéroes des ports à l'arrête du routeur. Lorsqu'un ordinateur est correctement relié à l'un des ports LAN à l'arrête du routeur, le voyant lumineux est allumé. VERT signifie qu'un péripérisque 10Base-T est connecté, ORANGE signifie qu'un péripérisque 100Base-T est connecté. Lorsque des informations sont envoyées par le port, le voyant clignote rapidement.

Éteint Aucun périphérique	n'est branché sur le port
Vert clignotant	Périphérique 10Base-T ou 100Base-T branché / Activité réseau

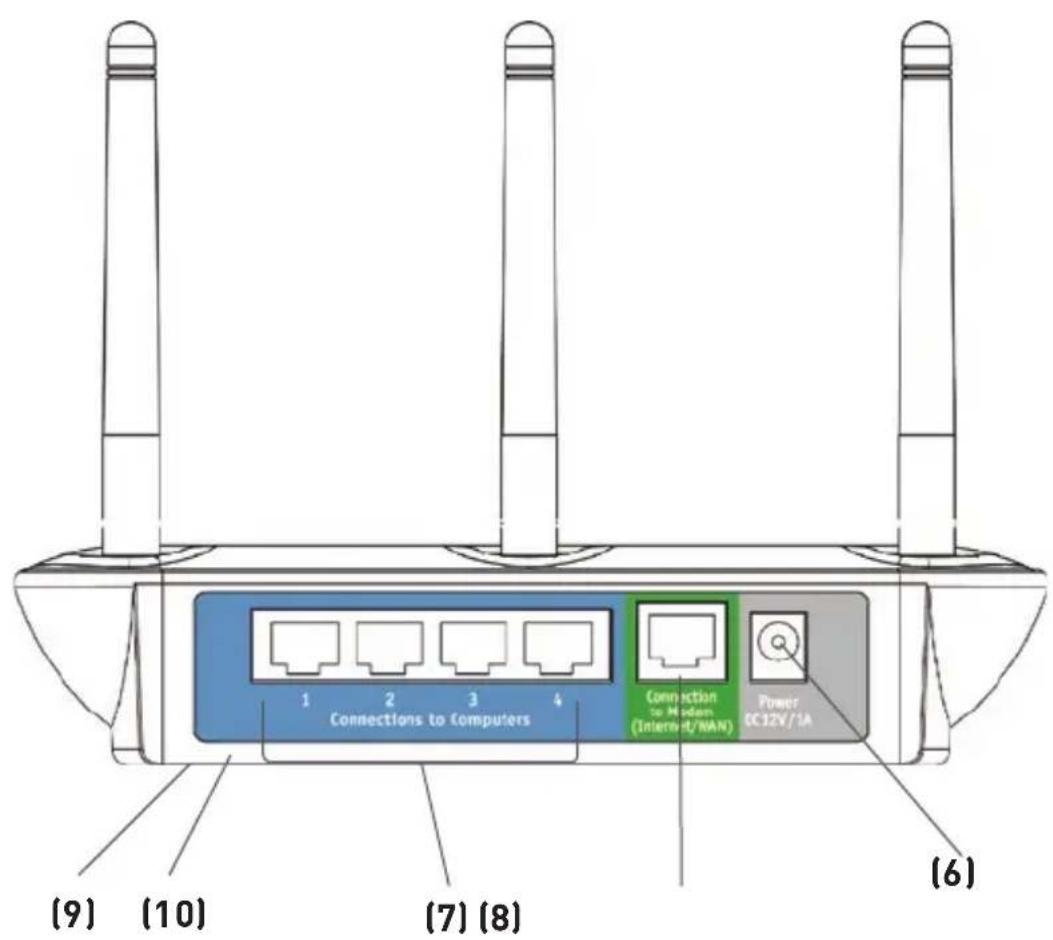

Face Arrière

6. Prise pour bloc d'alimentation - GRIS

Branchez à cette prise le bloc d'alimentation de 12 VCC fournie.

7. Connexions vers les ordinateurs (ports LAN) - BLEU

Connectez vos ordinateurs filaires (et non pas sans fil) sur ces ports. Les ports LAN sont des ports 10/100 RJ45 à négociation automatique et à liaison ascendante automatique pour un cable Ethernet UTP standard de catégorie 5 ou 6. Les ports sont numérotés de 1 à 4. Ces ports correspondant aux témoins situés sur le routeur.

8. Connexion au Modem (port Internet/WAN) - VERT

Ce port permet de brancher un modem cable ou ADSL. Utilisez le cable fourni avec le modem que vous brancherez entre le modem et ce port. L'utilisation d'un autre cable que celui fourni avec le modem cable risque de ne pas fonctionner correctement.

9. Bouton Réinitialiser (sous le Routeur)

Le bouton de réinitialisation s'utilise dans les rares cas où vous routeur fonctionne de façon incongrue. La réinitialisation du routeur rétablit son fonctionnement normal tout en conservant les paramètres programmés. Vous pouze aussi rétablir les paramètres par défaut du fabricant à l'aide du bouton de réinitialisation. Utilisez l'option de rétablissement si, par exemple, vous avez oublé votre mot de passer.

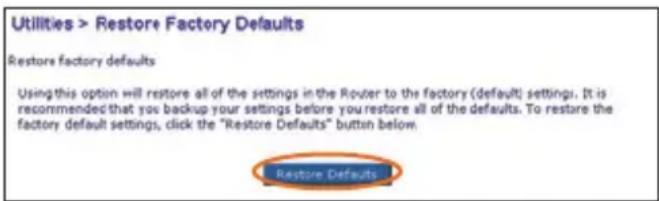

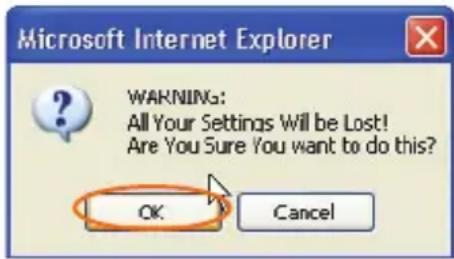

Rétablissement des paramètres par défaut

Appuyez et maintenez enforcé le bouton de réinitialisation pendant 10 secondes, puis relâchéz-le. Les voyants du routeur clignotent momentanément. Lorsque les voyants cesser de clignoter, la réinitialisation est terminée.

10. Réinitialisation du routeur

Appuyez et relâchéz le bouton de réinitialisation. Les voyants du routeur clignotent momentanément. Lorsque les voyants cèssent de clignoter, la réinitialisation est terminée.

Vérifiez le contenu de l'emballage. Vous nevez avoir les éléments suivants :

• Routeur Sans Fil Pre-N de Belkin
• Câble réseau de Catégorie 5 (pour la connexion du Router à l'ordinateur)
• Bloc d'alimentation
• CD du logiciel Assistant Installation facile de Belkin
• Manuel de l'utilisateur

Configuration requise pour le modem

Le modem cable ou ADSL doit être équipé d'un port Ethernet RJ45. De nombreux modems possèdent à la fois un port Ethernet RJ45 et une connexion USB. Si le vous est à la fois Ethernet et USB, et que vous utilisez la connexion USB à ce moment-là, un message vous demandera d'utiliser le port Ethernet RJ45 pendant la procédure d'installation. S'il est uniquement équipé d'un port USB, vous pouvez demander un autre type de modem à votre FAI ou, dans certains cas, vous procurer un modem équipé d'un port Ethernet RJ45.

Ethernet

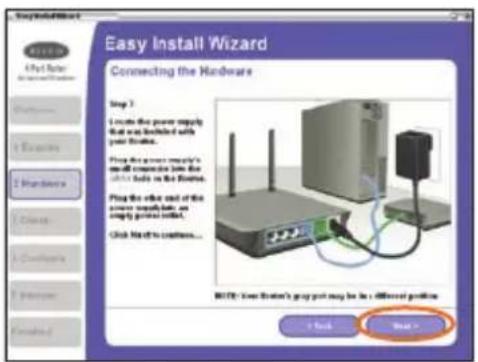

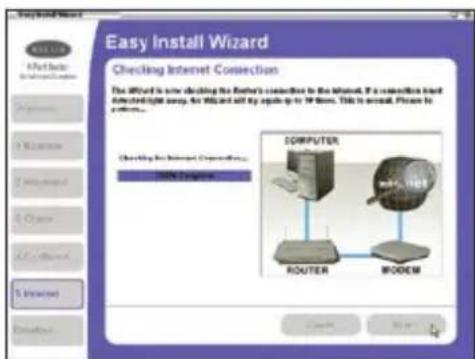

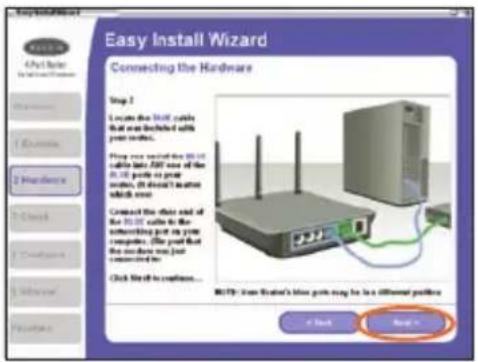

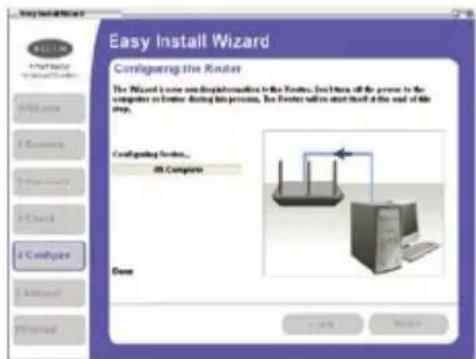

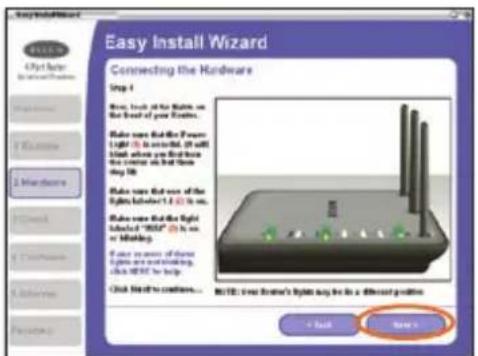

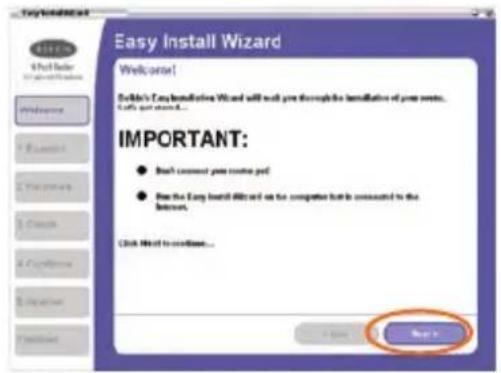

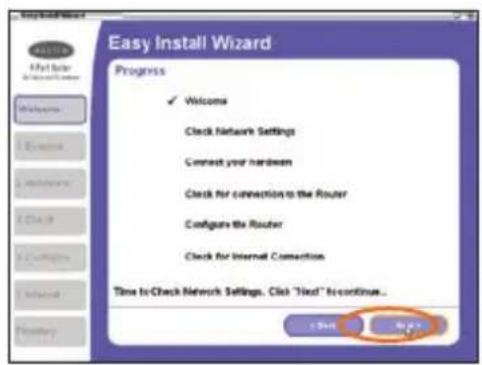

Belkin you propose l'assistant Installation Facile pour rendre l'installation du routeur simple et facile. You pouvez l'utiliser pour que le routeur soit pret à fonctionner en quelques minutes. L'assistant Installation Facile nécessite que l'ordinateur sous Windows 98SE, Me, 2000 ou XP soit connecté directement au modem cable ou ADSL et que la connexion à Internet soit active et qu'elle fonctionne au moment de l'installation. Si elle ne l'est pas, vous doivent utiliser la section « Autre méthode de configuration » de ce manuel pour configurer le routeur. En outre, si vous utiliser un système d'exploitation autre que Windows 98SE, ME, 2000 ou XP, vous doivent aussi utiliser la « Autre méthode de configuration » décrite dans ce même Manuel pour pouvoir configurer le Routeur.

IMPORTANT: Executez l'assistant Installation facile depuis l'ordinateur directement connecté au modem cable ou ADSL. NE BRANCHEZ PAS LE ROUTEUR MAINTENANT.

Étape 1 Executeur l'Assistant Installation facile

1. Fermez tous les programmes en cours d'execution sur l'ordinateur.

2. Assurez-vous d'avoir les éléments suivants pres de l'ordinateur directement connecté au modem cable ou DSL. NE BRANCHEZ PAS LE ROUTEUR MAINTENANT.

3. Le CD-ROM de l'Assistant Installation Facile
   Le Routeur
   Le bloc d'alimentation du Routeur
   Cable reseau de Categorie 5

4. Ce Manuel de l'Utilisateur

5. Éteignez tout logiciel de pare-feu ou de partage d'accès à Internet sur l'ordinateur.

6. Insérez le CD de l'assistant Installation facile dans le lecteur de CD-ROM. L'écran Assistant Installation Facile apparait automatiquement dans les 15 secondes. Si tel n'est pas le cas, sélectionnez le lecteur de CD-ROM depuis le « Poste de travail », puis cliquez deux fois sur le fichier « Setup » du CD-ROM.
7. Suivez l'assistant Installation Facile pour terminer I'installation

Écran d'accueil

Après avoir inséré le CD dans votre lecteur de CD-ROM, l'écran d'accueil de l'Assistant apparait. Assurez-vous que le routeur n'est pas branché pour l'instant. Si vous avez branché le routeur, veuilles rebrancher l'ordinateur directement au modem. Cliquez sur « Next [Suvivant] » lorsque vous estes pré à continuer.

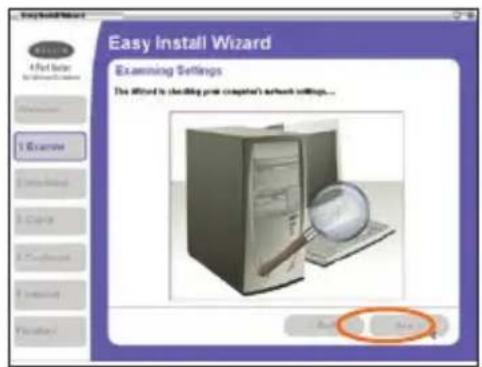

Écran de progression

L'Assistant Installation Facile vous montre un écran de progression chaque fois qu'une étape est complétée.
Chaque fois que vous Voyez l'écran de progression, cliquez sur « Next [Suivant] » lorsque vous estés pré à continuer.

Vérification des paramètres

L'assistant examine maintainant les paramètres de l'ordinateur et recueilles informations nécessaires pour terminer la connexion du routeur à Internet. Lorsque I'Assistant a terminé la verification des paramètres, cliquez sur « Next [Suvient] »

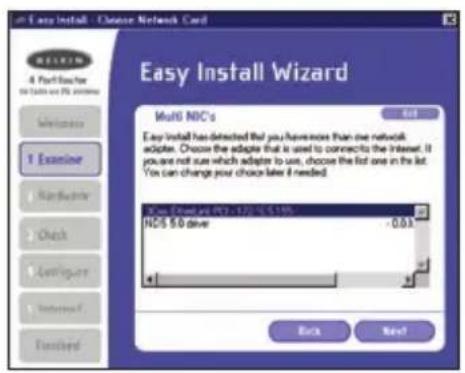

Écran Multi-NIC (cartes réseau multiples)

Cet écran apparaît UNIQUÉMENT si vous avez plusieurs cartes réseau installées sur l'ordinateur. Si tel est le cas, vous devrez indiquer à l'assistantant celle reliée au modem. Sélectionnez la carte reliée au modem dans la liste, puis cliquez sur « Next [Suivant] ». Si vous n'étés pas certain de la carte àCHOISIR, Sélectionnez celle qui apparaît en début de liste. Si vous ne choisissez pas la bonne maintainant, vous pourrez enCHOISIR une autre plus tard.

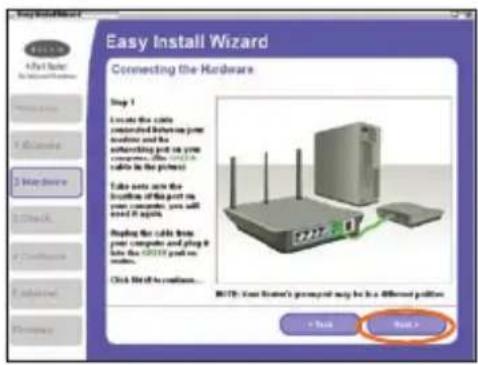

Étape 2 Installation matérielle - Connexion du Routeur au modem et à l'ordinateur

L'Assistant vous guide pas à pas pour le branchement de votre Routeur à votre ordinateur et votre modem Suivez la procédure à l'écran en vous guidant sur les illustrations.

2.1 Repérez le cable qui reliée votre modem au port réseau de votre ordinateur. Débranche ce cable de l'ordinateur et branchez-le dans le port VERT sur le Routeur. Cliquez sur « Next [Suvant] » pour continuer.

2.2 Repérez le cable BLEU fourni avec votreouteur. Branchez une extrémité de ce cable dans n'importe quel port BLEU sur le Routeur. Branchez l'autre extrémité du cable sur le port réseau de votre ordinateur. Cliquez sur « Next [Suvient] » pour continuer.

2.3 Repérez le bloc d'alimentation fourni avec votre routeur. Branchez le petit connecteur du bloc d'alimentation dans le port GRIS sur le Routeur. Branchez l'autre extrémité du bloc d'alimentation dans une prise murale. Cliquez sur « Next [Suvivant] » pour continuer.

2.4 Jetez un œil sur les témoins à l'avant du Routeur. Assurez-vous que les témoins appropriés sont ALLUMÉS. Reportez-vous au logiciel de l'Assistant Installation Facile sur l'écran de votre ordinateur pour de plus amples détails. Cliquez sur « Next [Suivant] » pour continuer.

Étape 3 Vérification de la connexion

3.1 Une fois le branchement sur le Routeur terminé, l'Assistant vérifie la connexion au Routeur et détermine ensuite votre type de connexion Internet.

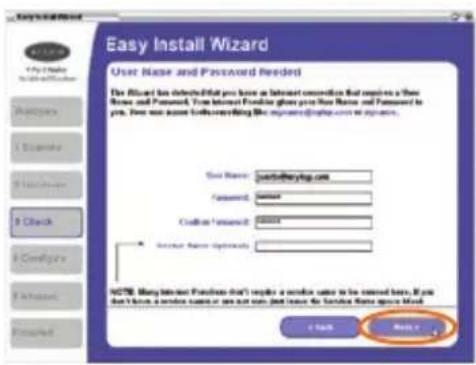

3.2 Nom d'utilisateur et mot de passre requis

Si vous utilisez un type de connexion qui nécessite de fournir un nom d'utilisateur et un mot de passer, l'assistantant vous demandera d'entrée ce nom et ce mot de passer. Si le nom d'utilisateur et le mot de passer sont inutiles, cet écran n'apparaître pas.

Le nom d'utilisateur et le mot de passer vous sont fournis par votre FAI. Si vous devez enter un nom d'utilisateur et un mot de passer pour acceder à Internet, entrez les mêmes ici. Voitre nom d'utilisateur ressemble à « [e-mail] » ou simplement « dupont ». Le nom de service est facultatif et est très rarement requis par votre FAI. Si vous ne le connaissiez pas, laissez le champ vide. Une fois les informations entraies, cliquez sur « Next [Suvient] » pour continuer.

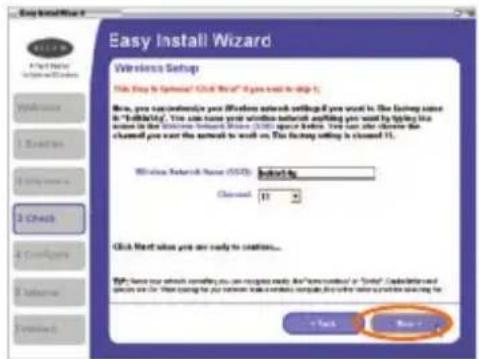

3.3 Configuration Sans Fil

Cette étape est facultative.
Cliquez sur « Next [Suisant] »
pour passer à l'étape suivante.

Si vous le désirez, vous pouvez restantant personneliser vos paramètres de réseau sans fil. Suivez les instructions qui apparaissent à l'écran afin de compléter cette étape. Cliquez sur « Next [Suvient] » pour continuer.

Étape 4 Configuration du routeur

L'assistant: L'assistant est généralement destinée à l'informer des opérations de configuration au routeur. Cette opération prend environ une minute. Pendant ce temps, n'éteignez ni le Routeur, ni l'ordinateur. Le Routeur redémarre de lui-même à la fin de cette étape.

4.1 Vérification de l'Internet

L'assistant L'assistant est général.
L'accès à Internet. Cette opération peut prendre quelques minutes. Il se peut que l'assistant ne déetecte pas de suite une connexion. Si tel est le cas, il essaye plusieurs fois. Pendant ce temps, le témoin « Connected [Connecté] » du panneau avant du routeur clignote. Veuillez patienter pendant ce processus.

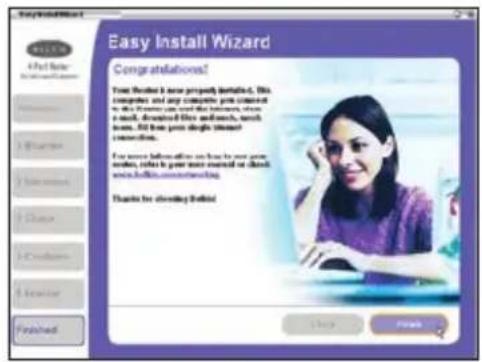

4.2 Terminé

Une fois la connexion à Internet réussie, l'Assistant vous indique que la procédure est terminée. Levoyant « Connected [Connecté] » à l'avant du routeur émet une lumière VERTE continue, ce qui indique que le routeur est désormais connecté à Internet.

Le routeur est connecté à Internet.
Vous pouvez commencer à surfer en ouvrant votre navigateur et en accédant à votre page Web préfééré.

Félicitations! Vous avez terminé l'installation de votre nouveau routeur de Belkin. Vous voilà prét à configurer d'autres ordinateurs chez vous. Vous pouvez également ajouter des ordinateurs au routeur à tout moment.

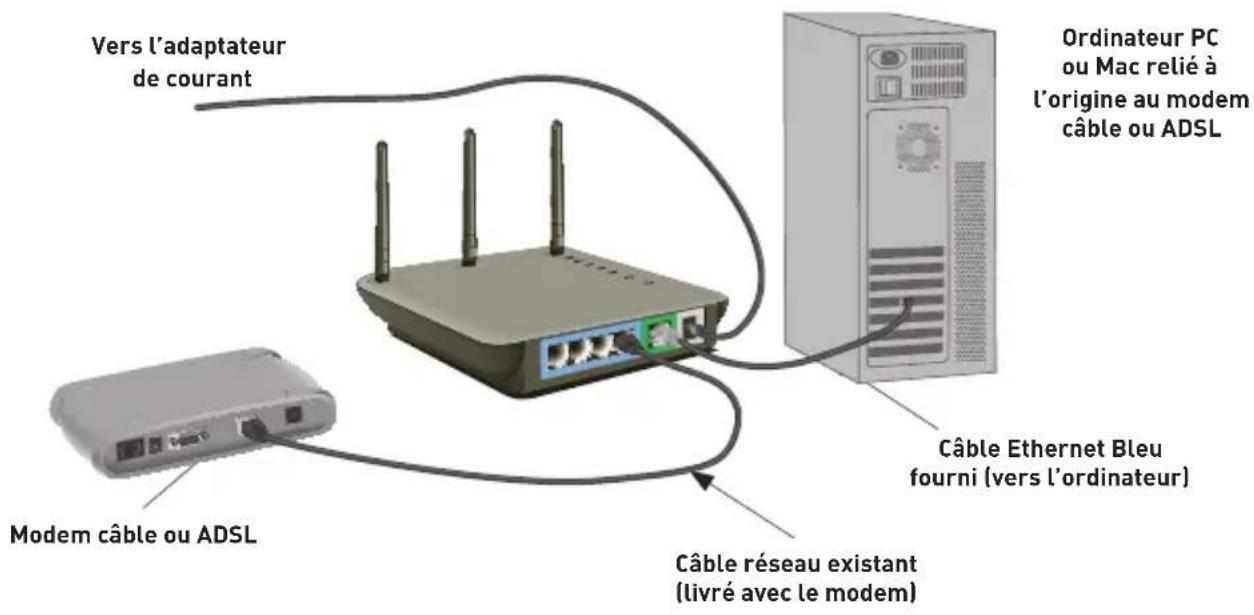

Étape 1 Branchement du routeur de passerelle

1.1 Pour éteindre le modem, débranchez le bloc d'alimentation.
1.2 Repérez le cable reseau qui relié l'ordinateur au modem. Débranchez l'extrémité reliée à l'ordinateur et laissez l'autre extrémité branchée sur le modem.
1.3 Branchez l'extrémité que vous venez de débrancher sur le port marqué « Internet/WAN » situé à l'arrière du routeur.
1.4 Branchez un nouveau cable réseau (non fourni) pour connecter l'ordinateur à un des ports 1 à 4 sur le routeur. Remarque: Lechioix du port imports too.
1.5 Rebranche le bloc d'alimentation de votre modem cable ou ADSL pour l'allumer.
1.6 Avant de brancher le cordon d'alimentation sur le routeur, branchez-le sur la prise murale, puis sur la prise d'alimentation du routeur.

1.7 Vérifiez que le modem est connecté au Router en regardant les témoins sur sa face supérieure. Le témoin vert « WAN » doit être allumé si le modem est correctement branché sur le routeur. S'il ne l'est pas, vérifie à nouveau les branchements.
1.6 Assurez-vous que votre ordinateur est correctement branché au routeur en vérifier les témoins « LAN 1, 2, 3 et 4 ». Le témoin correspondant au port dans lequel vous avez connecté votre ordinateur doit être ALLUMÉ, si l'ordinateur est connecté correctement. S'il ne l'est pas, vérifie à nouveau les branchements.

Étape 2 Définissez les paramètres réseau de l'ordinateur de manière à ce qu'il fonctionne avec un serveur DHCP

Reportez-vous à la section de ce manuel intitulée « Configuration manuelle des paramètres réseau » pour plus d'informations.

Étape 3 Configuration du Routeur à l'aide de l'Interfacet-utilisateur évoluée basée sur le Web

Gréace à votre navigateur Internet, vous pouvez acceder à l'interface utilisateur évoluable basee sur le Web. Dans la barre d'adresse, tapez 192.168.2.1 (ne tapez pas les http:// ou www). Appuyez sur la touche « Entrée » .

Connexion au routeur

La page d'accueil du routeur s'affiche maintainant dans le navigateur. Elle peut être vue par tout utiliser qui souhaite la voir. Pour modifier aux paramètres du routeur, vous devez vous connecter. Le fait de cliquer sur le bouton « Connexion » ou sur tout autre lien sur la page fera apparaitre l'écran de connexion. Aucun mot de passer n'est entre lorsque vous receivez le Routeur. À l'écran de connexion, laissez le mot de passer vide et cliquez sur le bouton « Submit [Envoyer] » pour vous connecter.

Login

Déconnexion du routeur

Seulement un ordinateur à la fois peut se connecter au routeur afin de modifier les paramètres. Une fois l'utilisateur connecté pour modifier, il existe deux méthodes de déconnexion de l'ordinateur. Cliquez sur le bouton «Logoutt [Déconnexion] » pour déconnecter l'ordinateur. La seconde méthode est automatique. La durée de connexion est limite à une certaine période. Le reliai de temporisation par defaut est 10 minutes. Vous pouvez la changer et en désirir une comprise entre 1 et 99 minutes. Pour plus d'informations, reportez-vous à la section « Modification du paramètre de temporisation de la connexion » de ce manuel.

Définition de l'interface utiliser évoluée base sur le Web

La page d'accueil est la première page que vous Voyez lorsque vous accédez à l'interface utiliser (IU) évoluée. Cette page vous propose un aperçu rapide du statut et des paramètres du routeur. Il est possible d'acceder à toutes les pages de configuration avancée depuis cette page.

1. Raccourcis de navigation

Pour vous rendre directement sur l'une des pages de l'IU évoluable du routeur, cliquez directement sur l'un de ces liens. Ils sont divisés en catégories logiques et groupés par onglets afin de facilititer la recherche d'un paramètre particulier. Pour obtenir une brève description de la fonction de l'onglet, cliquez sur l'en-tête violet de l'onglet.

2. Bouton « Accueil »

Le bouton Accueil est disponible sur chaque page de l'IU. Pour revenir à la page d'accueil, cliquez sur ce bouton.

3. Indicateur « État de l'Internet »

Cet indicateur est visible sur toutes les pages du routeur. Il indique le statut de la connexion du routeur. Lorsqu'il indique « connection OK [Connexion OK] » en VERT, le routeur est connecté à Internet. Lorsque le routeur n'est pas connecté à Internet, l'indicateur affiche « no connection [Pas de connexion] » en ROUGE. L'indicateur est automatiquement mis à jour lorsque vous modifiez les paramétres du routeur.

4. Bouton « Connexion/Déconnexion »

Ce bouton vous permet de vous connecter et de vous déconnecter du routeur en cliquant sur un bouton. Lorsque vous étés connecté au routeur, ce bouton indique «Logout [Déconnexion] ». Lorsque vous vous connectez au routeur, vous accédez à une page distincte où vous doivent entrair un mot de passer. Lorsque vous étés connecté au routeur, vous pouvez modifier les paramétres. Une fois les modifications apportées, vous pouvez vous déconnecter du routeur. Pour cela,clinquez sur le bouton «Logout [Déconnexion] ». Pour plus d'informations sur la connexion au routeur, reportez-vous à la section « Connexion au routeur »

5. Bouton « Aide »

Le bouton « Aide » vous permet d'acceder aux pages d'aide du routeur. Vous pouze également obtenir de l'aide sur de nombreuses pages. Pour cela, cliquez sur « More info [Plus d'infos] » en regard de certaines sections de chaque page.

6. Paramètres LAN

Vous indique les paramètres du côté réseau local (LAN) du routeur. Pour modifier ces paramètres, cliquez sur l'un des liens (Adresse IP, Masque de sous-réseau, serveur DHCP) ou cliquez sur le lien de navigation rapide « LAN » sur la partie gauche de l'écran.

7. Caracteristiques

Indique le statut des fonctions NAT, pare-feu et des fonctions sans fil du routeur. Pour modifier ces paramètres,-cliquez sur l'un des liens ou sur le lien de navigation rapide sur la partie gauche de l'écran.

8. Paramètres Internet

Affiche les paramètres du côte Internet/WAN du routeur qui se connecte à Internet. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide « Internet/WAN » sur la partie gauche de l'écran.

9. Informations sur la version

Affiche la version du micrologiciel, la version du code d'amorçage, la version du matériel ainsi que le numéro de série du routeur.

10. Nom de la page

La page sur laquelle vous vous trouvez peut être identifiée par son nom. Ce manuel fait parfois reférence aux pages par leur nom. Par exemple, « LAN > LAN Settings [LAN > Paramètre LAN] » refère à la page « LAN Settings [Paramètres LAN] »

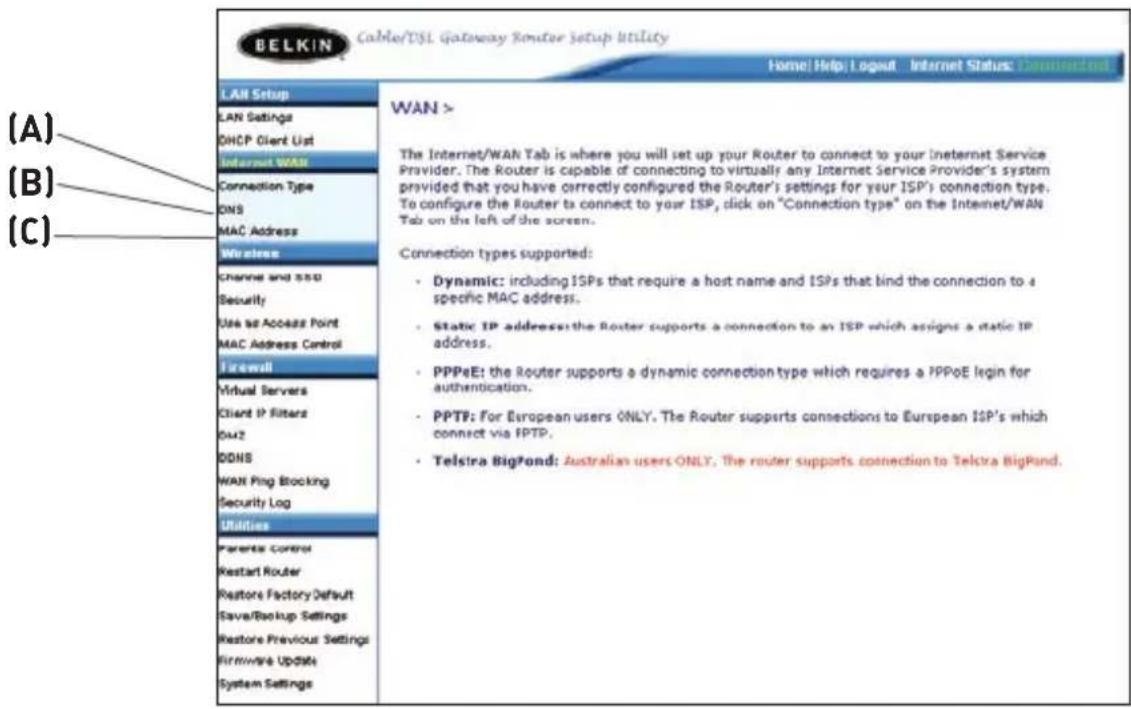

Étape 4 Configuration du routeur pour la connexion à votre Fournisseur d'accès à Internet (FAI)

L'onglet « Internet/WAN » est l'endetroit où vous allez configurer le routeur pour qu'il se connecte chez votre Fournisseur d'Accès à Internet (FAI). Le routeur peut se connecter pratiquement à n'importe quel système offert par un FAI, si bien sur vous avez configuré votre routeur avec les paramètres appropriés au type de connexion de votre FAI. Les paramètres de connexion au FAI vous sont fournis par ce dernier. Pour configurer le routeur avec les paramètres fournis par le FAI, cliquez sur « Connection Type [Type de connexion] » (A) sur le côte gauche de l'écran. Choisissez le type de connexion à employer. Si votre FAI vous a donné des paramètres DNS, cliquez sur « DNS » (B) pour entrer l'adresse DNS de votre FAI qui nécessite des paramètres particuliers. Cliquez sur « MAC address [Adresse MAC] » (C) pour cloner l'adresse MAC de votre ordinateur ou entrez une adresse WAN MAC spécifique, si cela vous est demandé par votre FAI. Lorsque vous avez terminé ces modifications, l'indicateur « Internet Status [État de l'Internet] » affiche « connection OK [Connexion OK] » si le routeur a été correctement configuré.

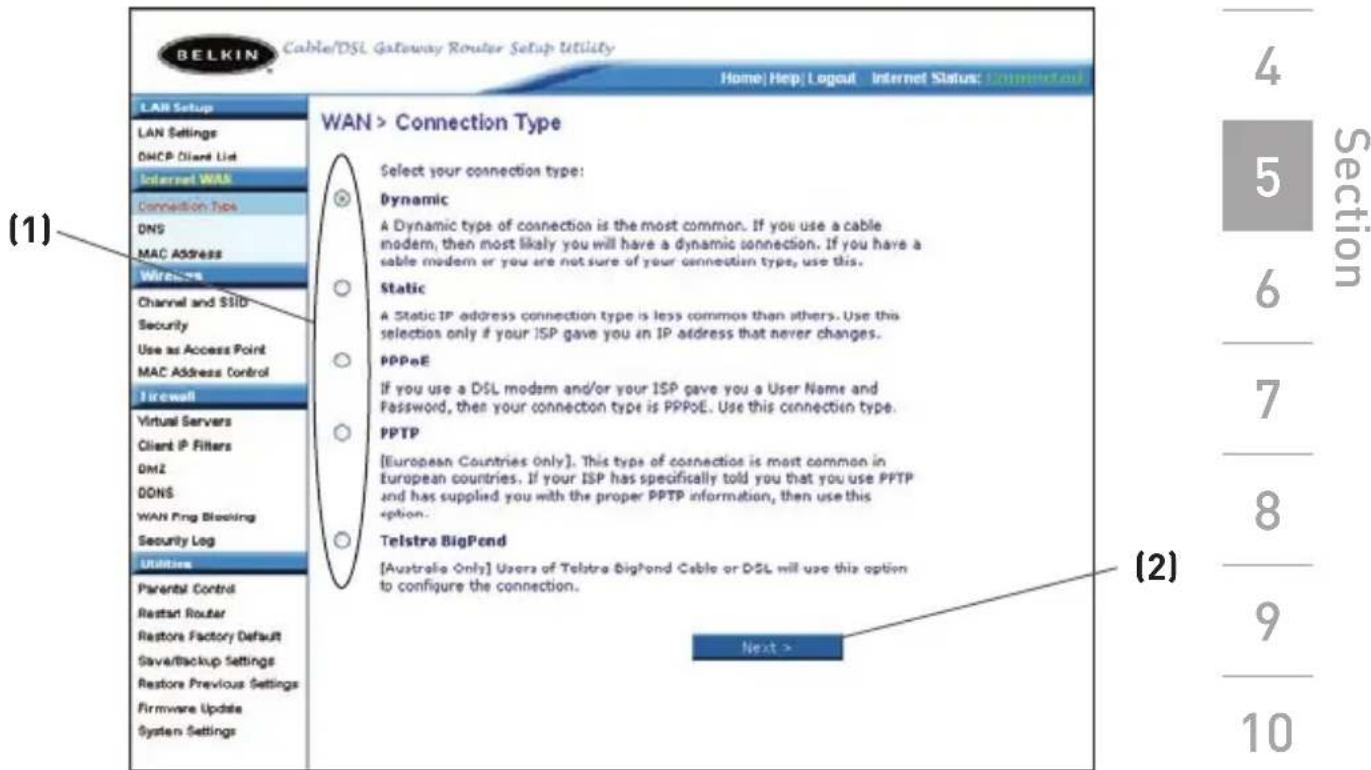

Définition de votre type de connexion

À partir de la page « Connection Type [Type de connexion]», désisisse le type de connexion dont vous disposez. Sélectionnez le type de connexion dont vous disposez en cliquant sur le bouton (1) à côté de votre type de connexion, et cliquez ensuite sur « Next [Suvient] » (2).

Réglage du type de connexion FAI comme « IP Dynamique »

La connexion dynamique est le type le plus repandu sur les modems cable. Dans de nombreux cas, le simple fait de définir le type de connexion sur « Dynamique » suffit à effectuer la connexion chez votre FAI. Certains types de connexion dynamique peuvent nécessiter un nom d'hote. Vous pouvez entraîr le nom d'hote dans l'espace fourni à cet effet si un nom vous a été attribué. Le nom d'hote vous est attribué par votre FAI. Certaines connexions dynamiques peuvent nécessiter le clonage de l'adresse MAC du PC qui était, à l'origine, connecté au modem.

1. Nom d'hôte

Cet espace permet d'entrer un nom d'hôte qui doit être visible pour votre FAI. Entrez ici le nom d'hôte et cliquez sur « Apply Changes [Enregistrer les modifications] » (3). Si votre FAI ne vous a pas attribué de nom d'hôte ou si vous n'en estes pas certain, laissez ce champ vide.

2. Modifier l'adresse MAC WAN

Si vous FAI a besoin d'une adresse MAC spécifique pour la connexion au service, vous pouvez enter une adresse MAC particulière ou cloner l'adresse MAC de l'ordinateur en cours via ce lien.

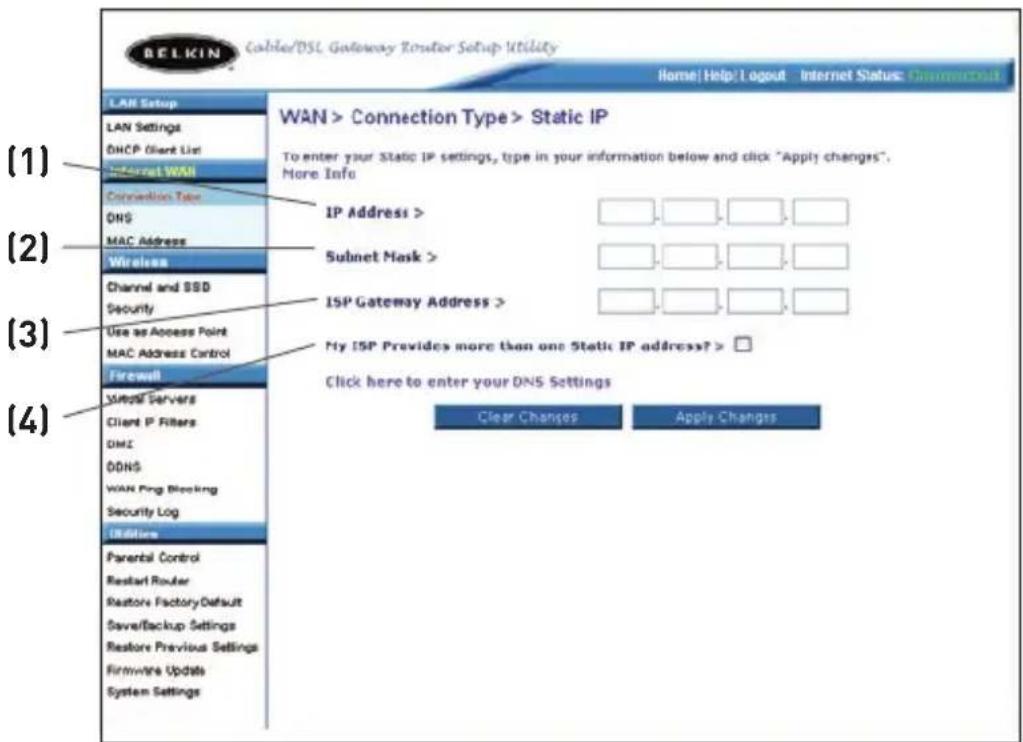

Réglage du type de connexion FAI comme « IP Statique »

Le type de connexion à adresse IP statique est moins répandu que les autres. Si vous FAI utilise ce type d'adressage, vous doivent connaître toute adresse IP, votre masque de sous-reseau ainsi l'adresse de la passerelle de votre FAI. Ces informations sont disponibles auprès de toute réserve FAI ou sur les documents qu'il vous a remis. Entre les informations, et cliquez ensuite sur « Apply Changes [Enregistrer les modifications] » (3). L'indicateur d'État de l'Internet affiche « Connexion OK » si vous Routeur est configuré de façon appropriée.

1. Adresse IP

Fourni par votre FAI. Entrez l'adresse IP ici.

2. Masque de sous-reseau

Fourni par votre FAI. Entrez votre masque de sous-réseau ici.

3. [Adresse de passerelle FAI

Fourni par votre FAI. Entrez l'adresse de passerelle du FAI ici.

4. Mon FAI m'a fourni plusieurs adrresse IP fixes

Si vous FAI vous attribue plusieurs adresses IP statiques, le routeur peut gérer jusqu'à cinq adresses IP WAN statiques. Sélectionnez l'option "Mon FAI fournit plus d'une adresse IP statique" et entrez les autres adresses.

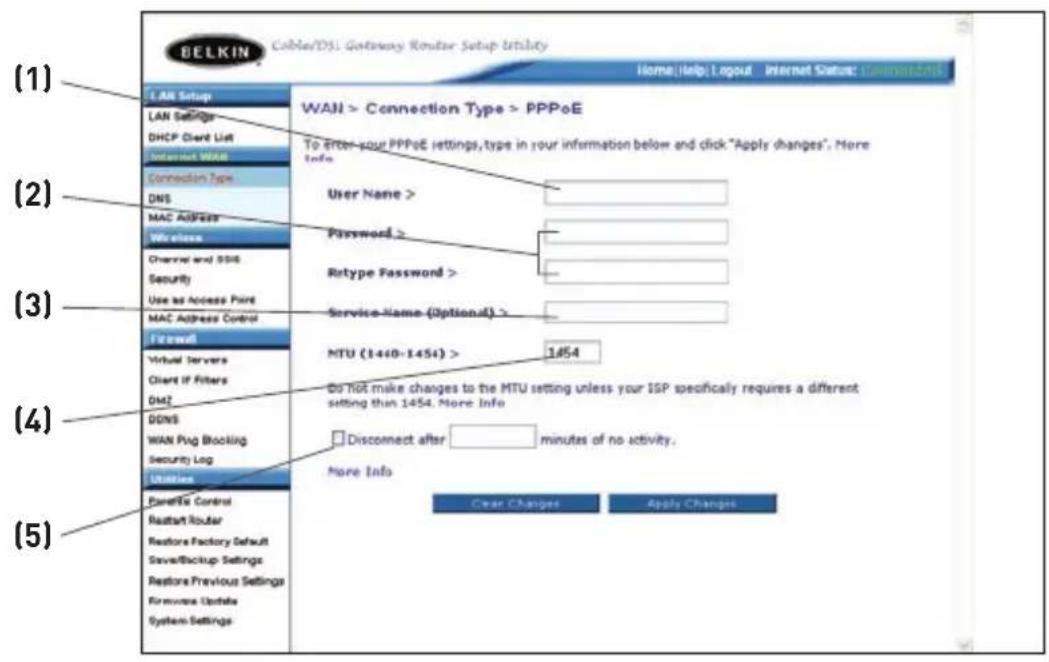

Configuration de votre connexion de type PPPoE

La majorité des fournisseurs ADSL utilisent PPPoE comme type de connexion. Si vous utilisez un modem DSL pour acceder à Internet, il est possible que votre FAI utilise PPPoE pour vous faire acceder au service. Si vous possédez une connexion à Internet à votre domicile ou au bureau ne nécessitant pas de modem, il est probable que vous utilisez aussi le protocole PPPoE.

Le type de connexion est PPPoE si :

1. Notre FAI vous a attribué un nom d'utilisateur et un mot de passage, qui sont requis pour vous brancher à Internet.
2. Notre FAI vous a fourni des logiciels comme WinPOET ou Internet300 pour la connexion à Internet
3. Vous doivent double-cliquer une icône sur votre bureau, autre que celle de votre navigateur, pour vous branchier à Internet.

1. Nom d'utilisateur

Cet espace est fourni pour entrer le nom d'utilisateur qui vous a eté fouri par votre FAl.

2. Mot de passage

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom de service

Le nom de service est rarement demandé par le FAI. Si vous ne savez pas si votre FAI a besoin d'un nom de service, laissez le champ vide.

4. MTU

Le paramètre MTU ne doit jamais être modifié à moins que vous FAI ne vous en donne un spécifique. Si vous le changez, vous risquez de rencontres des problèmes avec votre accès à Internet, notamment des déconnexions, un accès lent ainsi que des problèmes avec des applications Internet qui fonctionnent correctement.

5. Déconnecter après X...

La fonction de déconnexion permet de déconnecter automatiquement le routeur de chez vous FAI lorsque aucune activités n'a lieu pendant un certain laps de temps. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnectera d'Internet après 5 minutes d'inactivité Internet. Il est conseilé d'utiliser cette option si vous payez votre accès à la minute.

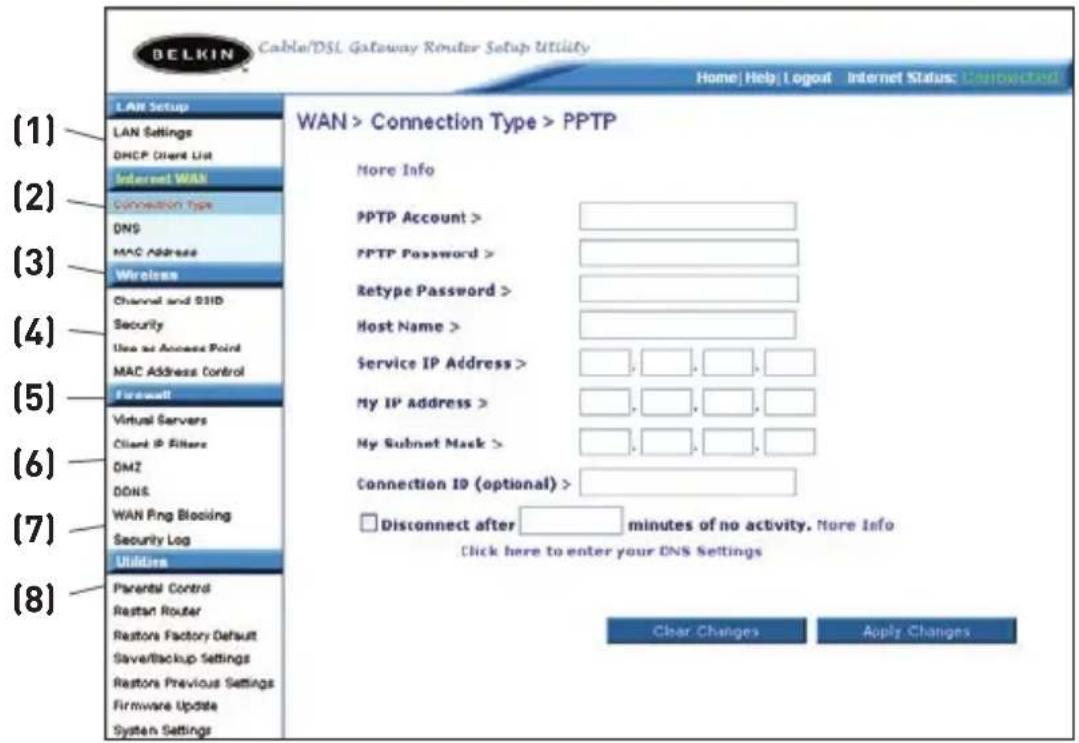

Définition du type de connexion du FAI à PPTP (Point-to-Point Tunneling Protocol)

[Pays d'Europe uniquement]. Certains FAI exigent une connexion utilisant le protocole PPTP, un type de connexion très repandu dans les pays européens. Ceci create une connexion directe avec le système du FAI. Entrez les informations fournies par votre FAI dans l'espace fourni à cet effet. Lorsque vous avez terminé,-cliquez sur « Apply changes [Enregistrer les modifications] » (9). Ensuite, l'indicateur d'Etat de l'Internet affiche « Connexion OK » si votre Routeur est configuré de façon appropriée.

1. Compte PPTP

Fourni par votre FAI. Entrez le nom de votre compte PPTP ici.

2. Mot de passage PPTP

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

3. Nom d'hôte

Fourni par votre FAI. Entrez votre nom d'hôte ici.

4. Adresse IP du service

Fourni par votre FAI. Entrez l'adresse IP du service ici.

5. Mon adresse IP

Fourni par votre FAI. Entrez l'adresse IP ici.

6 Mon masque de sous-réseau

Fourni par votre FAI. Entrez l'adresse IP ici.

7. ID de connexion (facultatif)

Fourni par votre FAI. Si vous FAI ne vous a pas donné d'identifient de connexion, laissez ce champ vide.

8. Déconnecter après X...

La fonction de déconnexion permet de déconnecter automatiquement le routeur de chez vous FAI lorsque aucune activités n'a lieu pendant un certain laps de temps. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnectera d'Internet après 5 minutes d'inactivité Internet. Il est conseilé d'utiliser cette option si vous payez votre accès à la minute.

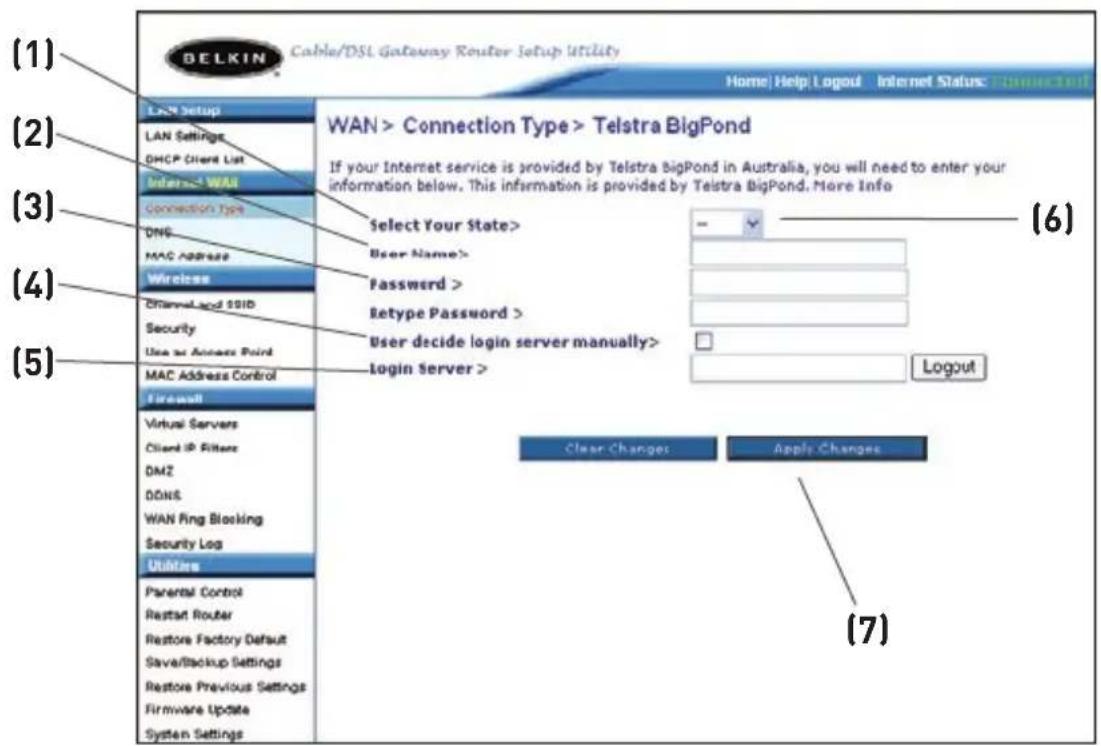

Définition du type de connexion du FAI si vous étres utiliser de Telstra ® Big Pond

Le nom d'utilisateur et le mot de passer vous ont ete founis par Telstra BigPond. Entrez ces informations ci-dessous. Choisissez I'etat dans le menu deroulant (6). L'adresse IP du serveur de connexion est entree automatique. Si I'adresse du serveur de connexion est differente de cette qui apparait ici, vous pouze entre lIP de connexion au serveur manuellement en cochant la case en regard de « User decide login server manually [L'utilisateur decide du serveur de connexion] » (4) et en entrant I'adresse a cotede « Login Server [Serveur de connexion] » (5). Lorsque vous avez entre toutes les informations, cliquez sur « Apply changes [Enregisterer les modifications] » (7). I'indicateur d'Etat de l'Internet affiche « Connexion OK » si vous Routeur est configuré de façon appropriee.

1. Sélectionnez votre État de résidence

Choisissez votre état de résidence à partir du menu déroulant (6). La boîte de dialogue « Login Server [Serveur de connexion] » est automatiquement replie avec une adresse IP. Si, pour certaines raisons, cette adresse ne correspond pas à celle que Telstra vous a donné, vous pouvez entraîr l'adresse du serveur de connexion manuellement. Voyez « L'utilisateur decide manuellement de la connexion au serveur » (4).

2. Nom d'utilisateur

Fourni par votre FAI. Entrez votre nom d'utilisateur ici.

3. Mot de passage

Entrez le mot de passer et retapez-le dans la zone « Retype Password [Confirmer le mot de passer] » pour le confirmer.

4. L'utilisateur a decide de se connecter manuellement au serveur

Si l'adresse IP de votre serveur de connexion n'est pas disponible dans le menu déroulant « Select Your State [Délectionnez vous état] » (6), vous pouze l'entrée manuelle en cochant l'options « User decide login server manually [L'utilisateur decide manuelle de la connexion au serveur] » et en entant l'adresse à côte de « Login Server [Serveur de connexion] » (5).

Définition des paramètres de serveur de nom de Domaine (DNS)

Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Locator), telles que « www.belkin.com», en adresses IP. La plupart des FAI n'exigent pas que cette information ne soit entree lors de la configuration du Routeur. La case « Automatic from ISP [Obtenir automatiquement du FAI» (1) doit etre cochee si vous FAI ne vous a pas fourni d'adresse DNS particuliere. Si vous utilisez un type de connexion avec adresse IP fixe, vous devrez entrer une adresse DNS particuliere ainsi qu'une adresse DNS secondaire pour que la connexion fonctionne correctement. Si votre connexion est de type dynamique ou PPPoE, il est probable que vous n'aurez pas a entrer d'adresse DNS. Laissez la case « Automatic from ISP [Obtenir automatiquement du FAI] » cochee. Pour enter les parametes d'adresse DNS, deselectionnez la case « Automatic from ISP [Obtenir automatiquement du FAI] » et entrez les numerois DNS dans les espaces fournis a cet effet. Cliquez sur « Apply changes [Enregisterr les modifications] » (2) pour enregistrer les parametes.

Configuration de l'adresse MAC (Media Access Controller) WAN

Tous les composants du réseau, incluant cartes, adaptateurs et routeurs, possèdent un « numéro de série » unique appelé une adresse MAC. Il est possible que vous Fournisseur d'Accès à Internet (FAI) enregistre l'adresse MAC de l'adaptateur de votre ordinateur et n'autorise que cet ordinateur à se brancher à Internet. Lorsque vous installez le réseau, c'est sa propre adresse MAC qui sera “vue” par le FAI, ce qui risque de faire échouer la connexion. Belkin permet de cloner (copier) l'adresse MAC de l'ordinateur sur le réseau. Cette adresse MAC, à son tour, sera vue par le système du FAI comme l'adresse MAC d'origine et autorisera la connexion. Si vous ne savez pas si vous FAI a besoin de voir l'adresse MAC d'origine, clonez simplement l'adresse MAC de l'ordinateur qui était relié au modem au départ. Le clonage de l'adresse ne causera aucun problème avec votre réseau.

Clonage de votre adresse MAC

Pour cloner l'adresse MAC, assurez-vous d'utiliser l'ordinateur qui était CONNECTÉ À L'ORIGINE au modem avant que le routeur ne soit installé. Cliquez sur le bouton « Clone [Cloner] » (1). Click « Apply Changes [Enregistrer les modifications] » (3) Voiture adressé MAC est désormais clonée sur le routeur.

Saisie d'une adresse MAC spécifique

Dans certains cas, il se peut que vous ayez besoin d'une adresse MAC WAN spécifique. Vous pouze en entrer une manuellement sur la page « MAC Address [Adresse MAC] ». Entrez une adresse MAC dans les espaces fournis à cet effet (2), puis cliquez sur « Apply Changes [Enregistrer les modifications] »(3) pour enregistrer les changements. L'adresse MAC WAN du routeur sera maintainant remplaquee par l'adresse MAC spécifique.

Utilisation de l'interface utilisateur

évoluable base sur le Web

Grâce à votre navigateur Internet, vous pouvez acceder à l'interface utilisateur évoluée basee sur le Web. Dans votre navigateur, tapez « 192.168.2.1 » (n'entrez aucun élément comme « http:// » ou « www »), puis appuyez sur la touche « Entrée »

La page d'accueil du routeur s'affiche maintainant dans le navigateur.

Address

192.168.2.1

Affichage des paramètres LAN

Pour acceder à page d'accueil de l'onglet LAN (réseau local) (1), clique sur le titre de celui-ci. Vous y trouvrez une brève description des fonctions. Pour afficher les paramétres ou modifier n'importe quel de ces paramétres de réseau local, cliquez sur « LAN Settings [Paramétres de réseau local] » (2) ou pour afficher la liste des ordinateurs connectés, cliquez sur « DHCP Client List [Liste des clients DHCP] » (3).

Modification des paramètres LAN

Tous les paramètres de configuration du réseau local interne du routeur peuvent être affichés ou modifiés sur cette page.

1. Adresse IP

L' « Adresse IP » représenté l'Adresse IP interne du Routeur. L'adresse IP par défaut est « 192.168.2.1 ». Pour acceder à l'interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Vous pouze la modifier si nécessaire. Pour modifier l'adresse IP, entrez la nouvelle adresse, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». L'adresse IP désisie doit être une adresse IP non-acheminable. Voici des exemples d'IP non-acheminables :

192.168.x.x (ou x est un nombre compris entre 0 et 255.)

10.x.x.x (ou x est un nombre compris entre 0 et 255.)

2. Masque de sous-réseau

Il est inutil de modifier le masque de sous-reseau. Il s'agit d'une fonctionnalité unique et évoluée de votre routeur Belkin. C'est possible de modifier un masque de sous reseau le cas échéant. Toutefois, NE modifiez PAS le masque de sous-reseau à moins d'avoir raison spécifique de le faire. La valeur par défaut est « 255.255.255.0 »

3. Serveur DHCP

La fonction de serveur DHCP facile grandement la configuration du réseau grâce à l'attribution automatique d'adresses IP à tous les ordinateurs du réseau. La valeur par défaut est « On [Activé] ». La fonction de serveur DHCP peut être désactivée si nécessaire. Toutefois, si vous désactivez le Serveur DHCP, vous devrez entraient manuellement une adresse IP statique pour chacun des ordinateurs de votre réseau. Pour désactiver le serveur DHCP, sélectionnez l'option « Off [Désactivié]», puis cliquez sur « Apply Changes [Enregistrer les modifications]».

4. Pool d'adresses IP

Plage d'adresses IP mises de côté pour l'affection dynamique aux ordinateurs du réseau. La valeur par défaut est 2-100 (99 ordinateurs). Pour changer ce nombre, entrez de nouvelles adresses IP de début et de fin, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le serveur DHCP peut attribuer automatiquement 100 adresses IP. Cela signifie que vous ne pouvez pas indiquer un pool d'adresses IP supérieur à 100 ordinateurs. Par exemple, si vous commencez à 50, cela signifie que vous doivent terminer à 150 ou à moins de manière à ne pas dépasser la limite des 100 clients. L'adresse IP de début doit avoir un numéro inférieur à celui de l'adresse IP de fin.

5. Durée d'autorisation

Durée pendant laquelle le serveur DHCP réserve l'adresse IP de chaque ordinateur. Nous vous conseillons de laisser la durée d'autorisation à « Forever [Toujours] ». La valeur par défaut est « Forever [Toujours]», ce qui signifie que chaque fois que le serveur DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l'ordinateur. Le fait de définir des durées d'autorisation pour des intervalles plus courts comme un jour ou une heures permet de libérer les adresses IP une fois la durée écoulée. Cela signifie également que l'adresse IP d'un ordinateur peut changer. Si vous avez défini des fonctionnalités évoluées du routeur comme la DMZ ou les filtres IP de clients, elles sont dépendre de l'adresse IP. C'est pour cette raison que nous vous conseillons de ne pas modifier l'adresse IP.

6. Nom de Domaine local

Le paramètre par défaut est « Belkin ». Vous pouvez définir un nom de Domaine local (nom du réseau) pour votre réseau. Il est inutilde changer ce paramètre à moins que vous n'ayez un réel besoin de le faire. Vous pouvez donner n'importé quel nom à votre réseau ("MON RÉSEAU", par exemple).

Affichage de la page Liste des clients DHCP

Vous pourrait afficher la liste des ordinateurs (appeles des clients) qui sont connectés à votre réseau. VousCould afficher l'adresse IP (1) de I'ordinateur, le nom d'hote (2) (si I'ordinateur en a un) ainsi que I'adresse MAC (3) de la carte d'interface réseau (CIR) de I'ordinateur. Cliquez sur le bouton « Refresh [Actualiser] » (4) pourmettre la liste à jour. Si les changements ont eu lieu, la liste sera mise à jour.

Configuration des paramètres du réseau sans fil

L'onglet Sans Fil vous permet de modifier les paramètres de votre réseau sans fil. À partir de cet onglet, vous pouvez modifier le nom du réseau sans fil (SSID), le canal de fonctionnement, les paramètres de sécurité du cryptage et configurer le routeur de manière à pouvoir l'utiliser avec un point d'accès.

Modification du nom du réseau sans fil (SSID)

Un nom appelé le SSID (Service Set Identifier) est employé pour identifier votre réseau sans fil. Le SSID est le nom de votre réseau. Le nom du réseau par défaut du Routeur est « Belkin Pre-N», suivi de six chiffres unique à votre Routeur. Il ressemblera ainsi à « Belkin Pre-N_012345», par exemple. Vous pouze le modifier à votre guise, ou le garder tel quel. Toutefois, si vous decidez de modifier le nom de votre réseau sans fil et qu'il y a d'autres réseaux dans fil dans votre environnement, assurez-vous que le nom de votre réseau est différent de celui de ces réseaux environnants. Pour modifier le SSID, entrez le SSID désiré dans le champ SSID (1) et cliquez sur « Apply Changes [Enregistrer les informations] » (2) pour valider le changement. Si vous changez le SSID, les ordinateurs sans fil devront également être reconfigurés pour se connecter au nouveau nom du réseau. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Utilisation de la fonction de commutation entre les modes sans fil

Ce commutateur vous permet de configurer les modes sans fil du Routeur. Il existe trois modes :

Mode 802.11g-Only

Ce paramètre vous permet de relier des dispositifs Pre-N et 802.11g à votre réseau, en laissant de côte les périhériques 802.11b.

802.11g et 802.11b

Ce paramètre vous permet de relier des dispositifs Pre-N, 802.11g et 802.11b à votre réseau.

Éteint

Ce paramètre vous permet d'éteindre le point d'accès du Routeur, pour ainsi empêcher tout dispositif réseau de rejoindre votre réseau. Ceci vous permit de sécuriser votre réseau en votre absence, par exemple, ou lorsque vous désirez ne pas utiliser la fonction sans fil de votre Réseau à un moment donné.

Modification du canal sans fil

Vous pouvez désir parmi plusieurs canaux de fonctionnement. Aux États-Unis, il existe 11 canaux. Au Royaume-Uni et dans la plupart des pays européens, il existe 13 canaux. Dans un petit nombre d'autres pays, la reglementation concernant les canaux peut être différente. Notre routeur est configuré de façon à fonctionner sur les canaux appropriés à votre lieu de residence. Vous pouvez modifier le canal au besoin. Si d'autres reseaux sans fil fonctionnement dans votre secteur, votre reseau doit être définir de manière à fonctionner sur un canal différent de celui des autres reseaux sans fil.

Fonction de selection automatique du canal et Modification du canal

Pour deailles performances, nous vous sugérons d'utiliser pour votre Routeur un canal éloigné des autres réseaux sans fil environnants d'au moins cinq canaux Par exemple, si l'autre réseau fonctionne sur le canal 11,CHOISSEZ le canal 6 ou inférieur pour le vêtre. La fonction de selection automatique du canal désit le canal le plus clair lors du démarrage du Routeur. Par défaut, cette fonction du routeur est activée. Vous pouvez désir manuellement un canal de votrechoix. Néanmoins, nous vous recommendons d'utiliser la fonction de selection automatique. Pour changer de canal, Sélectionnez-le dans la liste déroulante. Cliquez sur « Apply Changes [Enregistrer les Modifications] ». Le changement est immédiat.

Utilisation de la fonction « Broadcast SSID [Diffusion du SSID] »

Remarque: Cette fonctionnalité évoluée doit uniquement être employée par des utilisateurs experimentés. Pour plus de sécurité, choisissez de ne pas diffuser le SSID de votre réseau. Ainsi, le nom du réseau demeureracache pour les ordinateurs qui recherchent la présence de réseaux sans fil. Pour désactiver la diffusion du SSID, déslectionnéz la case en regard de « Broadcast SSID [Diffusion du SSID]», puis cliquez sur « Apply Changes [Enregistrer les modifications]». Le changement est immédiat. Chaque ordinateur doit maintainer être définir pour se connecter à votre SSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Switch en Mode Protégé

Le Mode Protégé assure un fonctionnement ajustat des dispositifs 802.11g sur votre réseau Pre-N lorsque des dispositifs 802.11b sont présents, ou en présence d'un traffic 802.11b dense dans votre environnement réseau. Si vous utilisez des cartes réseau Pre-N Belkin et des cartes réseau 802.11b ou 802.11g sur votre réseau, nous vous recommandons l'utilisation du Mode Protégé. Si vous vous situez dans un environnement avec très peu, voire pas du tout, de traffic issu de réseaux sans fil 802.11b, vous obtiendrez une(Meilleure performance 802.11g en désactivant le mode Protégé. Si vous travailliez dans un environnement avec un traffic 802.11b TRÉS DENSE ou subissez des interférences, vous obtiendrez de更好地 performances 802.11g avec le Mode Protégé étant Activé. La performance réseau Pre-N n'est pas affectée par ce paramètre.

Le QoS s'assure que les données prioritaires sur votre réseau, telles que le contenu multimédia et la Voix sur IP (VoIP), ne soient pas « contaminées » par les données transmises sur votre réseau. Base sur la norme 802.11e, vous pouvez activer/désactiver cette fonction ou vous pouvez désirir le mode d'accusé de réception de votre choix. Si vous comptez utiliser le transfert multimédia en temps réel ou la Voix sur IP sur votre réseau, il est recommendé d'activer la fonction QoS.

Utilisation de l'interface utilisateur

évoluable basée sur le Web

Mode AR

Il existe deux modes d'accusés de réception (AR - ACK en angeais), pouvant être utilisés pour tirer les valeurs performances multimédia de votre réseau : Burst ACK et Immediate ACK.

« Immediate ACK » est le paramètre par défaut. Nous vous le recommendons pour le fonctionnement normal du réseau. Modifier le Mode AR de « Immediate ACK » à « Burst ACK » peut affecter le début à longue portée.

Utilisez « Immediate ACK » lorsque la performance à grande distance est importante.

Le Mode « Burst ACK » diminue le surdébit en n'acquittant pas chaque paquet envoyé sur le réseau. En présence d'une bonne connexion entre le Routeur et le client, le mode « Burst ACK » peut améliorer le débit. Si une application, telle que le téléchargement de contenu video en temps réel, requiert une bande passante maximale, utilisez le mode « Burst ACK ». Rappelez-vous que la performance à grande portée sera affectée par l'utilisation du mode « Burst ACK »

Commutateur QoS

Vous permet d'activer/désactiver la fonction QoS.

Modification des paramètres de sécurité sans fil

Votre Routeur comprend la toute dernière norme de sécurité, appelée WPA (Wired Protected Access). Elle prend en charge les normes de sécurité plus anciennes telles que le WEP (Wired Equivalent Privacy). Par défaut, la sécurité sans fil est désactivée. Pour activer la sécurité, vous doivent déterminer la méthode de cryptage de votrechioix. Pour acceder aux paramètres de sécurité, cliquez sur « Security [Sécurité]», sous l'onglet « Wireless [Sans Fil] »

Configuration du WPA

Remarque : Pour utiliser la technologie de sécurité WPA, vos cartes réseau sans fil doivent être en mesure de prendre en charge le WPA. Au moment de la publication de ce manuel, un patch de sécurité de Microsoft est disponible pour téléchargement gratuite. Ce patch ne fonctionne qu'avec Windows XP.

Votre Routeur prend en charge le WPA-PSK (sans serveur). Le WPA-PSK utilise ce qu'on appelle une clé pré-partagée comme clé de sécurité. Une clé pré-partagée est en fait un mot de passé composé de 8 à 39 caractères. Il peut être une combinaison de lettres, de nombres ou d'autres caractères. Chaque client utilise la même clé pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Configuration du WPA-PSK

Remarque : Pour utiliser la technologie de sécurité WPA, vos cartes réseau sans fil doivent être en mesure de prendre en charge le WPA. Au moment de la publication de ce manuel, un patch de sécurité de Microsoft est disponible pour téléchargement gratuite. Ce patch ne fonctionne qu'avec Windows XP.

1. À partir du menu dérouulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA-PSK (no server) [sans serveur]».
2. À « Encryption Technique [Technique de cryptage] », besoinsez « TKIP » ou « AES ». Ce paramètre devra être identique à celui des clients que vous configurerez.
3. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 39 caractères (lettres, nombres, ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres

Configuration du cryptage WEP

Remarque pour les utilisateurs de Mac: L'option « Phrase de Passe » ne fonctionne pas avec l'AirPort d'Apple. Pour configurer le cryptage sur votre ordinateur Mac, servez-vous de la méthode manuelle désrite dans la prochaine section.

1. Sélectionnez « WEP 128 bits » ou « WEP 64 bits » dans le menu déroulant.

1. ÀpRES avoir sélectionné le mode de cryptage WEP, vous pouvez entraer votre clé WEP en entrant la clé hexadécimale manuellement ou vous pouvez entraer une phrase de passer dans le champ « Phrase de salle » et cliquer sur « Générer » pour creer la clé. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres.

1. Le cryptage est maintainant défini sur le routeur. Chaque ordinateur du réseau sans fil devra maintainant être configuré avec la même expression. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Utilisation d'une clé hexadécimale

Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées de 10 nombres, pouvant être divisés en cinq nombres de deux chiffres. Les clés 128 bits sont constituées de 26 nombres, pouvant être divisés en 13 nombres de 2 chiffres.

Par example :

AF OF 4B C3 D4 = clé 64 bits

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits

Dans les cases ci-dessous, complétez votre clef en saississant deux caractères entre A et F et 0 et 9. Vous vous servirez de cette clef pour programmer les paramètres de cryptage du Router et des ordinateurs agencés en sans fil.

64-bit:

128-bit:

Remarque pour les utilisateurs de Mac : Les produits Apple AirPort d'origine prennant uniquement en charge le cryptage 64 bits. Les produits Apple AirPort 2 prennant en charge le cryptage sur 64 bits ou 128 bits. Vérifiez votre produit pour en connaître la version. Si vous ne parvenez pas à configurer le réseau avec le cryptage sur 128 bits, essayez sur 64 bits.

Utilisation du mode Point d'accès

Remarque: Cette fonctionnalité évoluée doit uniquement être employée par des utilisateurs experimentés. Il est possible de configurer le routeur pour qu'il fonctionne comme un point d'accès réseau sans fil. L'utilisation de ce mode bloque la fonction de partage IP NAT et de serveur DHCP. En mode PA, le routeur doit être configuré avec une adresse IP qui se trouve dans le même sous-reseau que le reste du réseau auquel vous allez vous relier. L'adresse IP par défaut est 192.168.2.254 et le masque de sous-reseau est 255.255.255.0. Ces adresses peuvent être modifiées au besoin.

1. Pour activer le mode PA, Sélectionnez « Enable [Activer] » sur la page « Use as Access Point only [Utiliser uniquement comme point d'accès] ». Lorsque vous désissiez cette option, vous pouvez modifier les paramètres IP.
2. Définissez les paramètres IP de manière à ce qu'ils correspondent à votre réseau. Cliquez sur « Apply Changes [Enregistrer les Modifications] »
3. Branchez un cable depuis le port WAN du routeur sur le réseau existant.

Le routeur joue maintainant le role de point d'accès. Pour acceder à nouveau à l'interface utilisateur évoluée du routeur, entrez l'adresse IP spécifiée dans la barre de navigation du navigateur. Vous pouze définir normalement les réglages de cryptage, le filtrage des adresses MAC, le SSID et le canal.

Configuration de l'Adresse MAC

Le Filtre d'Adresse MAC représentée une puissant caractéristique de sécurité, vous permettant d'autoriser, à des ordinateurs spécifiques, l'accès à votre réseau sans fil.

Remarque: Cette liste ne s'applique qu'aux ordinateurs sans fil. Cette liste peut être configurée de sorte que tout ordinateur non spécifique dans les paramétres du filtré et qui tente d'acceder au réseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous doivent entra r'adresse MAC de chaque client (ordinateur) de votre réseau, pour permettre à chacun d'acceder au réseau. La fonction « Block [Bloquer] » vous permet d'activer et de désactiver facilement l'accès au réseau pour tout ordinateur sans devoir ajouter l'adresse MAC de l'ordinateur à la liste ni la supprimer.

(1) (2)

1

2

3

4

5

6

7

8

9

10

11

Dresser une liste d'ordinateurs « autorisés »

1. Sélectionnez la case d'options « Allow [Autoriser] » (1) pour commencer à dresser une liste d'ordinateurs pouvant se connecter à votre réseau sans fil.
2. Puis, dans le champ « MAC Address [Address MAC] » vide (3), entrez l'adresse MAC de l'ordinateur à qui vous autorisez l'accès à votre réseau sans fil. Cliquez ensuite sur « << Add [<< Ajouter] ». (4)
3. Recommencez pour chaque ordinateur.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » (5) pour terminer.

Dresser une liste d'ordinateurs « refusés »

La liste d'accès restreint vous permet de spécifique les ordinateurs qui se verront REFUSER l'accès au réseau. Tout ordinateur se trouvant dans la liste se verra refuser l'accès au réseau sans fil. Tous les autres pourront y acceder.

1. Sélectionnez la case d'options « Deny [Refuser] » (2) pour commencer à dresser une liste d'ordinateurs qui se verront refuser l'accès à votre réseau sans fil.
2. Puis, dans le champ « MAC Address [Address MAC] » vide (3), entrez l'adresse MAC de l'ordinateur à qui vous refusez l'accès à votre réseau sans fil. Cliquez ensuite sur « << Add [<< Ajouter] ». (4)
3. Recommencez pour chaque ordinateur.
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » (5) pour terminer.

Configuration du pare-feu

Le routeur est équipé d'un pare-feu qui protège votre réseau contre de nombreuses attaques de pirates, telles que:

Le pare-feu masque également les ports habituels qui sont féquèment utilisés pour attaquer les réseaux. Ces ports apparaissent en tant que « stealth [invisibles] », ce qui peut dire en d'autres mots qu’ils n’existent pas pour un potentiel hacker et ce en tout temps. Vous pouvez désactiver la fonction de pare-feu au besoin. Toutefois, il est recommendé de que le pare-feu soit activé en tout temps. La désactivation de la protection par pare-feu ne laissera pas votre réseau complètement vulnérable aux attaques des pirates, mais il est conseillé de le laisser activé.

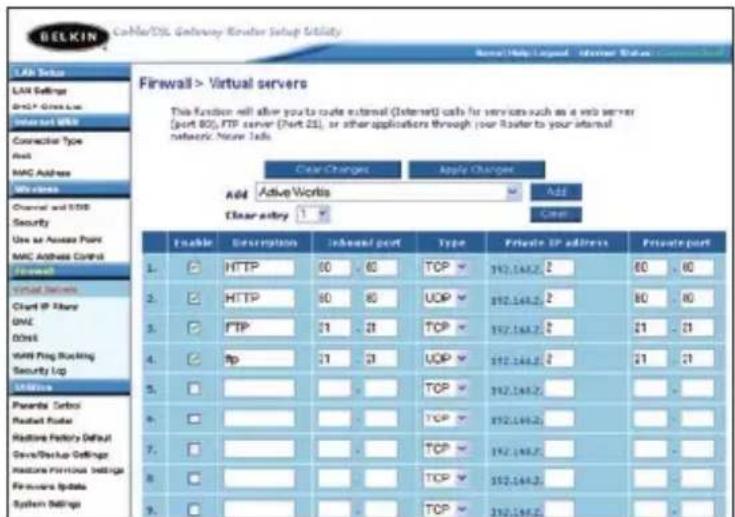

Configuration des paramétres de retransmission interne

La fonction de serveurs virtuels vous permet de diriger les appeals de service externes (Internet) tels qu'un serveur Web (port 80), un serveur FTP (port 21) ou toute autre application via le routeur vers votre réseau interne. Étant donné que vos ordinateurs internes sont protégés par un pare-feu, les ordinateurs situés hors du réseau (sur Internet) ne peuvent pas y acceder puisqu'ils sont « invisibles » La liste des applications gratuites a été fournie au cas où vous devriez configurer la fonction de serveur virtuel pour une application particulière. Si votre application n'y figure pas, vous devrez contacter son fabricant pour connaître les paramétres de port à utiliser.

Choix d'une application

Sélectionnez l'application dans la liste déroulante. Cliquez sur « Add [Ajouter] ». Les paramètres sont transférés vers la zone de l'écran disponible suivante. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres de cette application. Pour supprimer l'application, Sélectionnez le numéro de la ligne à supprimer, puis cliquez sur « Clear [Effacer] »

Saisie manuelle des paramètres du serveur virtuel

Pour entraîr les paramètres manuellement, entrez l'adresse IP dans l'espace prévu pour la machine (serveur) interne, les ports requis pour la passerelle (utiliséz une virgule comme séparation), Sélectionnez le type de port (TCP ou UDP) et cliquez sur « Apply Changes [Enregistrer les Modifications] ». Vous pouvez transmettre un seul port par adresse IP interne. L'ouverture de ports dans le pare-feu risque de créé un problème de sécurité. Les paramètres peuvent être activés ou désactivés trèsrapidement. Aussi, nous vous conseillons de les désactiver lorsqu'vous n'utilisez pas d'application particulière.

Définition de filtrés IP de clients

Il est possible de configurer le routeur de manière à limiter l'accès à Internet, à la messagerie électronique et autres services réseau certains jours et à certaines heures. La restriction peut être définie pour un seul ordinateur, une plage d'ordinateurs ou plusieurs ordinateurs.

Pour limiter l'accès à Internet à un seul ordinateur, par exemple, entrez l'adresse IP de l'ordinateur auquel vous souhaitez limiter l'accès dans les champs IP (1). Ensuite, entrez « 80 » dans chaque champ de port (2). Sélectionnez « Both [Les Deux] ». Sélectionnez « Block [Bloquer] ». Vous pouvez aussi Sélectionner « Always [Toujours] » afin de bloquer l'accès en tout temps. Sélectionnez le jour du début en haut (5), l'heure du début en haut (6), le jour de fin en bas (7) et l'heure de fin (8) en bas. Sélectionnez « Enable [Activer] » (9), et cliquez sur « Apply Changes [Enregistrer les modifications] » L'ordinateur dont vous avez indiqué l'adresse IP sera désormais bloquée et ne pourra plus acceder à Internet aux heures mentionnées. Remarque : Assurez-vous d'avoir sélectionné le fuseau horsaire approprié dans « Utilities» System Settings> Time Zone » (Utilitaires> Paramètres système> Fuseau horsaire).

Activation de la zone demilitarisée (DMZ)

La fonctionnalité DMZ vous permet d'indiquer un ordinateur du réseau qui sera placé hors du pare-feu. Ceci peut être nécessaire si le pare-feu cause des problèmes avec une application telle qu'un jeu ou une application de visioconférence. Cette fonctionnalité doit être utilisée de façon-temporaire. L'ordinateur de la DMZ n'est PAS protégé contre les attaques des pirates.

Pour placer un ordinateur dans la DMZ, entrez les derniers chiffres de son adresse IP dans le champ « IP», puis cliquez sur « Enable [Activer]». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que le changement soit pris en compte. Si vous utilisez plusieurs adresses IP WAN statiques, il est possible de désirir celle vers laquelle l'hote DMZ sera dirigé. Entrez l'adresse IP WAN vers laquelle doit se diriger l'hote DMZ, entrez les deux derniers chiffres de l'adresse IP de l'ordinateur hote DMZ, sélectionnez « Enable [Activer]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

Utilisation du serveur DNS dynamique

Le service DNS Dynamique vous permet d'attribuer une adresse IP dynamique à un nom d'hôte statique parmi certains offerts par DynDNS.org, ce qui vous permet d'acceder à vos ordinateurs à partir de mains endroits sur Internet. DynDNS.org offre ce service à la communauté des Internautes, gratuitemment, pour jusqu'à cinq noms d'hote.

Le service DNS Dynamique est idéal pour les sites web maison, les serveurs de fichiers, ou pour vous facilitier l'accès à votre PC ou aux fichiers stockés sur votre PC lorsque vous étés au boulot. Le service garantit que votre nom d'hôte pointe toujours vers votre adresse IP, peut importe si votre FAI modifie celle-ci. Lorsque votre adresse IP change, vos amis et associés peuvent toujours vous retrouver en visitant votrenom.dyndns.org!

Inscrivez-vous Gratisement et obtenez votre nom d'hote DNS Dynamique à http://www.dyndns.org.

Configuration du client DNS Dynamique du Routeur

Voudevezvousinscriereau service gratuite de misea jour deDynDNS.orgavantd'utiliser cettefonction.Aprésvous estre inscrit,veuillez suivre les etapes ci-dessous.

1. Entrez vous nom d'utilisateur DynDNS.org dans le champ « User Name [Nom d'utilisateur] » (1).
2. Entrez votre mot de passer DynDNS.org dans le champ « Password [Mot de passer] » (2).
3. Entrez vous nom d'utilisateur DynDNS.org dans le champ « User Name [Nom d'utilisateur] » (3).
4. Cliquez sur « Update Dynamic DNS [Mise à jour DNS Dynamique] » pourmettre à jour votre adresse IP.

Lorsque vous FAI modifie l'adresse IP qui vous est attribuée, le Routeurs s'occupé de la mise à jour des serveurs DynDNS.org, avec votre nouvelle adresse IP. Vous pouvez également le faire manuellement, enclinquant sur le bouton « Update Dynamic DNS [Mise à jour DNS Dynamique] » (4)

Utilisation de l'interface utilisateur

évoluable basée sur le Web

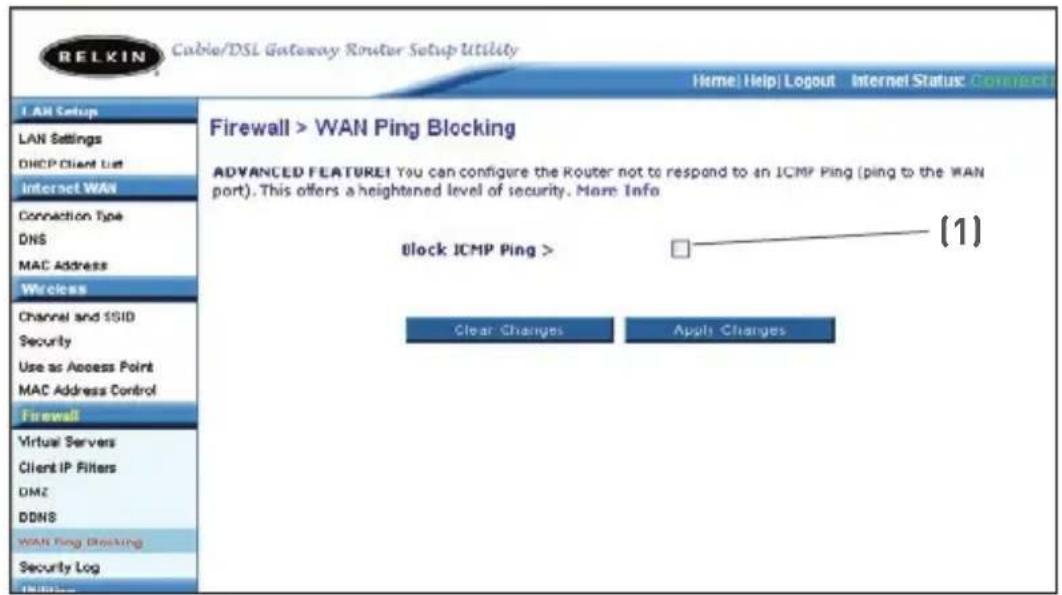

Blocage du ping ICMP

Les pirates informatiques utilisent l'envoi de « ping » pour trouver des victimes potentielles sur Internet. En émettant un ping sur une certaine adresse IP et en receivevant une réponse de celle-ci, un pirate peut savoir qu'il a un poste à pirater. Le routeur peut être définie de façon à ne pas répondre à un ping ICMP provenant de l'extérieur. Ceci rehausse le niveau de sécurité de votre Routeur.

Pour désactiver la réponse au ping, Sélectionnez « Block ICMP Ping [Bloquer le ping ICMP] » (1), puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le routeur ne répondra pas aux pings ICMP.

Utilaires

L'écran « Utilitaires » vous permet de:gérer plusieurs paramètres du routeur et accomplir certaines tâches administratives.

Consultez le manuel du Filtre Internet avec Contrôle Parental pour de plus amples informations sur cette fonction.

Utilisation de l'interface utilisateur

évoluable basée sur le Web

Redemarrage du routeur

Il est parfois nécessaire de redémarrer ou de réamorcer le routeur s'il commence à ne plus fonctionner correctement. Le redémarrage ou le réamorcage du routeur ne supprimé AUCUN de vos paramétres de configuration.

Redémarrage du routeur pour rétabrir le fonctionnement normal

1. Cliquez sur le bouton « Restart Router [Redémarrer le routeur] »

1. Le message suivant apparait. Cliquez sur « OK »

1. Le message suivant apparait. Le redémarrage du routeur peut prendre jusqu'à 60 secondes. Il est important de ne pasmettrele routeur hors tension pendant le redémarrage.

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, le routeur est redémarré. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saississez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Rétablissement des paramètres par défaut du constructeur

Cette option permet de rétabrir tous les paramètres d'usine (par défaut) du routeur. Nous vous conseillons de sauvégarder vos paramètres avant de rétabrir ceux par défaut.

1. Cliquez sur le bouton «Restore Defaults [Rétablier les paramètres par défaut]’.

1. Le message suivant apparait. Clique sur OK

1. Le message suivant apparait. Retablir les paramètres par défaut comprend le redémarrage du routeur. Il peut prendre jusqu'à 60 secondes. Il est important de ne pasmettrele routeur hors tension pendant le redémarrage.

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, les paramètres par défaut du routeur sont rétablis. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Utilisation de l'interface utilisateur

évoluable basée sur le Web

Enregistrement de la configuration en cours

Il est possible d'enregistrer la configuration en cours en vous servant de cette fonction. Cela vous permettra de la rétablit plus tard si vous perdez les paramètres ou s'ils sont modifiés. Nous vous conseillons de sauvegarder la configuration en cours avant demettre le micrologiciel à jour.

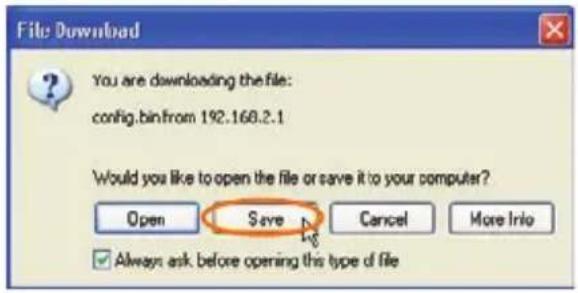

1. Cliquez sur « Save [Enregistrer] ». La fenêtre « File Download [Téléchargement de fichier] » apparait. Cliquez sur « Save [Enregistrer] »

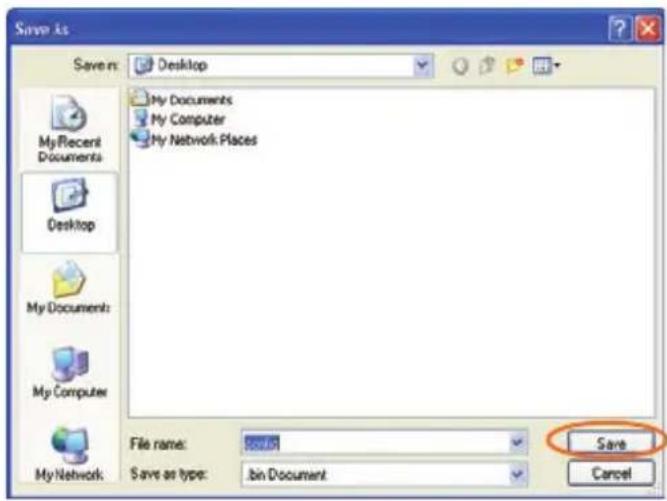

1. Une fenêtre apparait. Elle vous permet de sélectionner l'emplacement où vous souhaitez enregistrer le fichier de configuration. Choisissez un emplacement. Vous pouvez donner à votre fichier le nom que vous foulez. Vous pouvez également utiliser le nom par défaut « Config ». Assurez-vous de

donner un nom au fichier de façon à pouvoir le retrouver ultérieurement. Lorsque vous avez besoin l'emplacement et le nom du fichier, cliquez sur « Save [Enregisterr] »

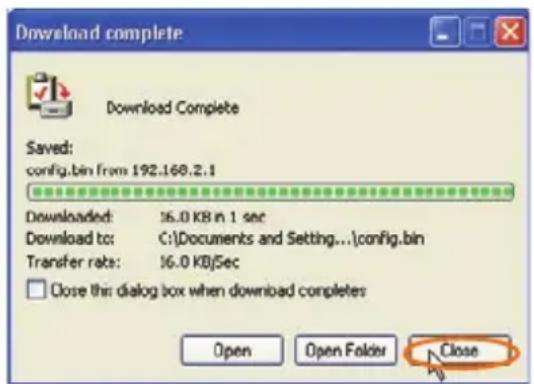

1. Une fois l'enregistrement terminé, la fenêtre ci-dessous apparait. Cliquez sur « Close [Fermer] » La configuration est enregistrée.

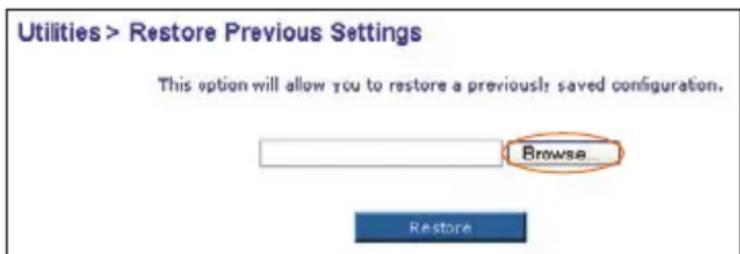

Rétablissement d'une configuration précédente

Cette option vous permet de rétabrir une configuration enregistrée au préalable.

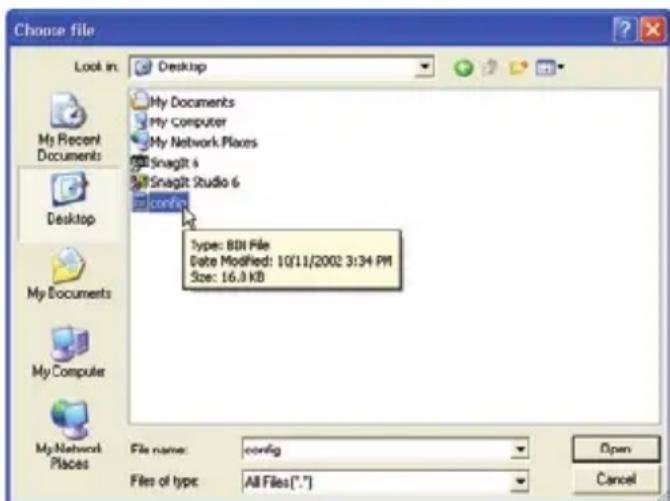

1. Cliquez sur « Browse [Parcourir] ». Une fenêtre apparait. Elle vous permet de désirir l'emplacement du fichier de configuration. Tous les fichiers de configuration se terminent par l'extension « .bin ». Localisez le fichier de configuration désiré et double-cliquez sur celui-ci.

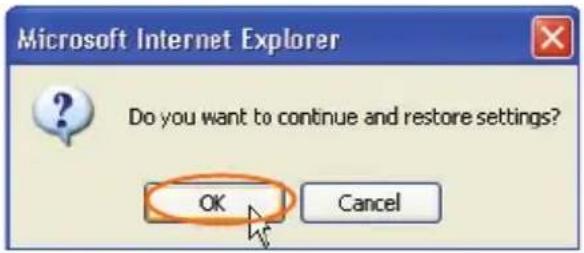

1. Un message vous demande si vous souhaitez continuer. Cliquez sur « OK »

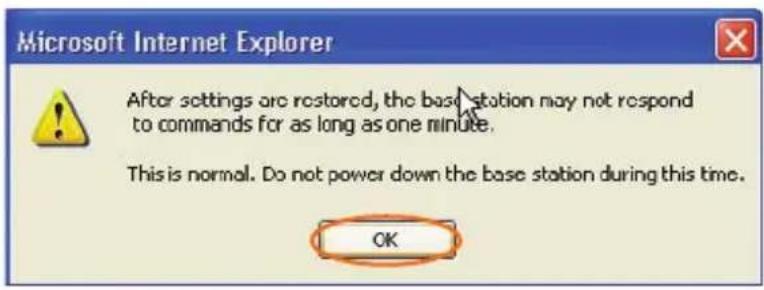

1. Une fenêtre de rappel apparait. Le rétablissement de la configuration peut prendre jusqu'à 60 secondes. Cliquez sur « OK »

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la configuration du routeur est rétable. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saississez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Mise à jour du micrologiciel

Il arrive parfois que Belkin propose de nouvelles versions du micrologiciel du routeur. Elles contiennent des améliorations ainsi que des solutions aux problèmes qui pouvaient exister. Lorsque Belkin publie un nouveau micrologiciel, vous pouvez le télécharger depuis son site Web de mise à jour et passer à la toute dernière version.

Recherche d'une nouvelle version du micrologiciel

Le bouton « Check Firmware [Vérifier le micrologiciel] » (1) vous permet de vérifier instantanément s'il existe une nouvelle version du micrologiciel. Lorsque vous cliquez sur le bouton, une fenêtre de navigateur apparait. Elle vous informe qu'aucune nouvelle version n'est disponible ou, au contraire, qu'il existe une nouvelle version. Vous aurez alors la possibilité de la télécharger.

Téléchargement de la nouvelle version du micrologiciel

Si vous cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu'une nouvelle version est disponible, un écran similaire à celui-ci apparait.

1. Pour télécharger la nouvelle version du micrologiciel, cliquez sur « Download [Télécharger] »
2. Une fenêtre apparait. Elle vous permet de selectionner l'emplacement où vous souhaitez enregistrer le fjichier du micrologiciel. Choisissez un emplacement. Vous pouvez donner à votre fjichier le nom que vous pouze. Vous pouze également utiliser le nom par défaut. Veillez à placer le fjichier à un endroit où vous pourrez le retrouver ultérieurement. Une fois l'emplacementChoisi, cliquez sur « Save [Enregistrer] »

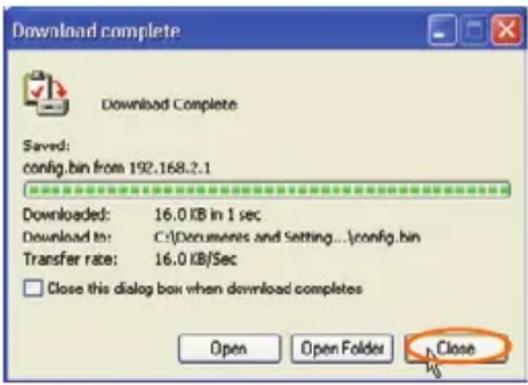

1. Une fois l'enregistrement terminé, la fenêtre cédssous apparait. Cliquez sur « Close [Fermer] »

Le téléchargement du micrologiciel est terminé. Pourmettre le logiciel à jour,procedez comme indiquedans la section « Mise à jour du micrologiciel du routeur »

Mise à jour du micrologiciel du routeur

1. Sur la page « Firmware Update [Mise à jour du micrologiciel]», cliquez sur « Browse [Parcourir]». Une fenêtre apparait. Elle vous permet de désirer l'emplacement du fichier de mise à jour du micrologiciel.

2. Accedez au fichier du micrologiciel que vous avez telécharge. Pour selectionner le fichier, cliquez deux fois sur son nom..

1. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintainant l'emplacement et le nom du fichier que vous venez de selectionner. Cliquez sur « Update [Mettre à jour] »
2. Un message vous demande si vous estes certain de pouvoir continuer. Cliquez sur OK

1. Un autre message apparait. Il vous informe que le routeur peut ne pas répondre pendant une minute, car le micrologiciel est en cours de chargement et que le routeur est redémarré. Cliquez sur « OK »..

1. Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la mise à jour du micrologiciel du routeur est terminée. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le case, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Modification des paramètres système

La page « System Settings [Paramètres Système] » est l'endetroit où vous pouvez entraun un nouveau mot de passer d'administrateur, définir le fuseau hora, activer la gestion à distance et activer ou désactiver la fonction NAT du routeur.

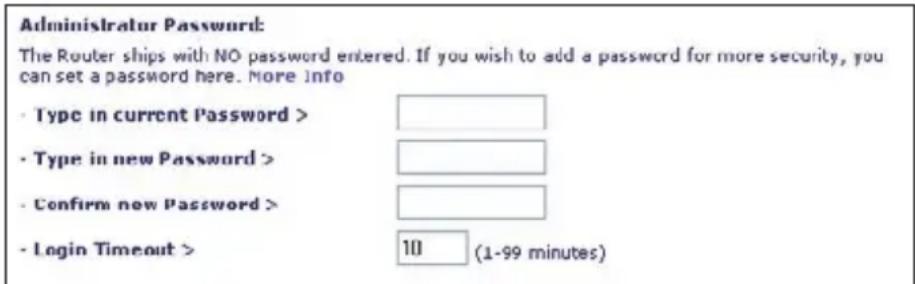

Définition ou modification du mot de passer d'administrateur

AUCUN mot de passer n'est entre lorsque vous receivez le Routeur. Si vous souhaitez ajouter un mot de passer pour plus de sécurité, vous pouze en définir un ici. Notez-le et gardez-le dans un endroit sur car vous en aurez besoin si vous devez vous connecter au routeur à l'avencer. Nous vous conseillons également de définir un mot de passer si vous prévoyez d'utiliser la fonction de gestion du routeur à distance.

Modification du paramètre de temporisation de la connexion

L'option de temporisation de la connexion vous permet de définir la durée pendant laquelle vous pouvez rester connecté à l'interface de configuration évoluable du routeur. Le minuteur démarre lorsqu'il n'y a plus d'activité. Par exemple, vous avez apporté des modifications dans l'interface de configuration avancée, et ensuite laissé votre ordinateur derrière sans avoir cliué « Déconnexion ». Ennant pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au routeur pour apporter d'autres modifications. L'option de temporisation de la connexion a été créé dans un but de sécurité. La valeur par défaut est 10 minutes.

Remarque: Un seul ordinateur à la fois peut être connecté à l'interface de configuration évoluable du routeur.

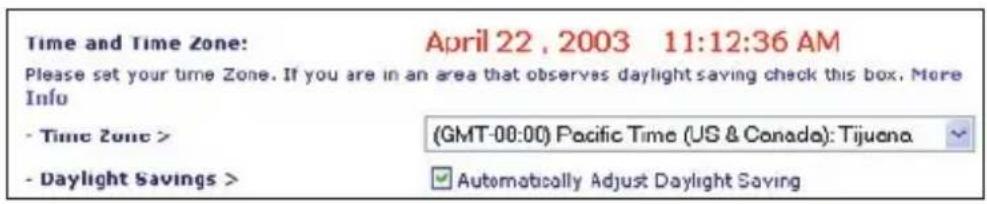

Réglage de l'heure et besoin d'un fuseau horaire

Le routeur marque l'heure en se connectant à un serveur SNTP (Simple Network Time Protocol). Cela lui permet de synchroniser l'horloge système du routeur avec Internet. L'horloge synchronisée du routeur est employée pour enregistrer le journal de sécurité et contrôle le filtrage des clients. Sélectionnez votre zone de résidence. Si vous demeurez dans une région ayant recours à l'heure d'éta, cochez la boîte située à côté de « Enable Daylight Saving [Activer l'heure d'éta] » Il se peut que l'horloge système ne soit pas mise à jour immadiatement. Laissez au minimum 15 minutes au routeur pour contacter les serveurs horaires sur Internet et Broker une réponse. Vous ne pouvez pas régler l'horloge vous-même.

Activation de la gestion à distance

Avant d'activer cette fonctionnalité évoluée de votre routeur Belkin, ASSUREZ-VOUS D'AVOIR DéFINI VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet de modifier les paramétres du routeur depuis Internet. Il existe deux méthodes de gestion à distance du routeur. La première consiste à acceder au routeur depuis un endroit quelconque d'Internet en selectionnant « Any IP address can remotely manage the Router [Toute adresse IP peut:gérer le routeur à distance] ». Lorsque vous aurez entree votre adresse IP WAN depuis un ordinateur sur Internet, un écran de connexion apparaître. Vous devrez y entre le mot de passer du routeur. La seconde méthode consiste à autoriser une seule adresse IP spécifique à gérer le routeur à distance. Cette méthode est plus sure, mais moins pratique. Pour y avoir recours, entrez l'adresse IP autorisée à acceder au routeur dans le champ fourni à cet effet, puis sélectionnez « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisée à gérer le routeur à distance] ». Avant d'activer cette fonction, nous vous CONSEILLONS VIVEMENT de définir un mot de passer d'administrateur. Si vous laissez le mot de passer vide, vous autorisez potentiellement des intrusions sur le routeur.

Remarque: Cette fonctionnalité évoluée doit uniquement être employée par des utilisateurs experimentés.

Avant d'activer cette fonction, ASSUREZ-VOUS D'AVOIR D'FINI LE MOT DE PASSE DE L'ADMINISTRATEUR. La traduction d'adresses réseau (Network Address Translation, NAT) est la méthode qui permet au routeur de partager une seule adresse IP attribuée par le FAI avec les autres ordinateurs du réseau. Vous ne doivent utiliser cette fonction que si vous FAI vous attribue plusieurs adresses IP ou si vous NAT doit être désactivé pour une configuration système évoluée. Si vous disposez d'une seule adresse IP et si vous désactivez le NAT, les ordinateurs de votre réseau ne pourront pas acceder à Internet. D'autres problèmes risquent également de survenir. La désactivation du NAT ne perturbe en aucune façon les fonctions du pare-feu.

NAT Enabling:

UPnP (Universal Plug-and-Play) est une autre fonctionnalité évoluée de votre routeur Belkin. Il s'agit d'une technologie qui offre un fonctionnement transparent pour la messagerie vocale, la messagerie video, les jours et autres applications compatibles UPnP. Des applications exigent que le pare-feu du routeur soit configuré d'une certaine manière pour fonctionner correctement. Ceci demande habituèlement l'ouverture des ports TCP et UDP ainsi que, dans certains cas, de ports de déclenchement. Une application compatible UPnP peut communiquer avec le routeur en lui « disant » comment le pare-feu doit être configuré. Au départ, la fonction UPnP du routeur est désactivée. Si vous utilisez des applications compatibles UPnP et que vous souhaitez profiter de leurs fonctionnalités, activez cette fonction. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilitaires] ». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les modifications.

UPNP Enabling:

Activation/Désactivation de la mise à jour automatique du micrologiciel

Cette innovation permet au routeur, grâce à une fonction intégrée, de vérifier automatiquement l'existence d'une nouvelle version du micrologiciel et de vous avertir lorsqu'elle est disponible. Lorsque vous vous connectez à l'interface évoluée du routeur, ce dernier effectue une vérification pour savoir s'il existe une nouvelle version du micrologiciel. Si tel est le cas, vous en étés informé. Vous pouvez la télécharger ou ignorer le message.

des paramètres réseau

Procedez comme suit pour configurer D'ABORD l'ordinateur connecté au modem cable ou ADSL. Vous pouvez également vous servir de cette procédure pour ajouter des ordinateurs au routeur une fois que ce dernier a été configuré pour l'accès à Internet.

Configuration manuelle des paramètres réseau sous Mac OS jusqu'à 9.x

1. Déroulez le menu « Pomme ». Sélectionnez « Control Panels [Tableaux de bord] », puis TCP/IP.
2. Le Tableau de bord TCP/IP apparait. Sélectionnez « Ethernet Built-In [Ethernet intégré] » ou « Ethernet » dans le menu déroulant

Connect via: [Connector via :] (1).

3.À cote de « Configure [Configurer]» (2),si I'option « Manually [Manuellement] » est selectionnee,votre routeur devra etre configuré pour un type de connexion IP fixe.Ecrivez les informations d'adresse dans le tableau ci-dessous.Vous devrez entrerces informations dans le routeur.

1. Si cela n'est pas déjà fait, au niveau de « Configure [Configurer]»,CHOisissez «Using DHCP Server [Utiliser le serveur DHCP]». Ceci permet d'indiquer à l'ordinateur qu'il doit obtenir une adresse IP auprès du routeur.

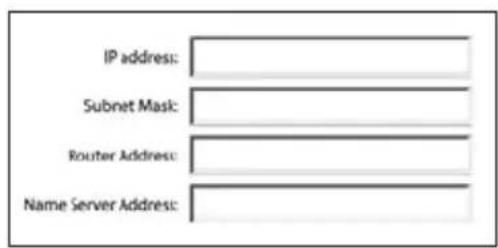

1. Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2) est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Écrivez les informations d'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

Redémarrez l'ordinateur. Une fois qu'il aura redémarré, les paramètres réseau seront configués pour pouvoir fonctionner avec le routeur.

Configuration manuelle

des Adaptateurs réseau sous Mac OS X

1. Cliquez sur l'icone « System Preferences [Preférences système] »

(1)

1. Sélectionnez la commande « Network [Réseau] » (1)

du menu « System Preferences [Préférences système] »

1. Sélectionnez « Built-in Ethernet [Ethernet intégré] » (2)

à côté de « Show [Montrer]», dans le menu Réseau.

1. Sélectionnez l'onglet « TCP/IP » (3). À côté de « Configure [Configurer] » (4), vous devriez voir « Manually [Manuellement ] » ou « Using DHCP [Utiliser le serveur DHCP] ». Si tel n'est pas le cas, vérifie dans l'onglet « PPPoE » (5) que l'option « Connect using PPPoE [Se connecter via PPPoE ] » n'est PAS sélectionnée. Si c'est le cas, vous devrez configurer le routeur pour une connexion de type PPPoE en utilisant votre nom d'utilisateur et votre mot de passer.
2. Si l'option « Manually [Manuellement] » est seLECTIONnée, votre routeur devra être configuré pour un type de connexion IP fixe. Écrivez les informations d'adresse dans le tableau cédssous. Vous devrez entraçes ces informations dans le routeur.

1. SiILA n'est pas déjà fait, selectionnez « Using DHCP [Via DHCP] » à côté de « Configure [Configurer] » (4), puis cliquez sur « Apply Now [Appliquer maintainant] »

Les paramètres réseau sont désormais configurés pour pouvoir fonctionner avec le routeur.

Configuration manuelle des paramétres réseau sous Windows 2000, NT ou XP

1. Cliquez sur « Start [Démarrer]», « Settings [Paramètres] », puis sur « Control Panel [Panneau de configuration]».
2. Cliquez deux fois sur l'icone « Network and dial-up connections [Connexions réseau et accès à distance] » (Windows 2000) ou sur l'icone « Network [Réseau] » (Windows XP).
3. Cliquez avec le bouton droit de la souris sur la connexion au réseau local associée à votre carte réseau, puis sélectionnez « Properties [Propriétés] » dans le menu déroulant.
4. Dans la fenêtre « Local Area Connection Properties [Propriétés de la connexion au réseau local] », Sélectionnez « Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP) ], puis cliquez sur le bouton « Properties [Propriétés] ». L'écran suivant apparait :

1. Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2) est Sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Écrivez les informations d'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

1. Si ce n'est pas déjà fait, Sélectionnez « Obtain an IP address automatically [Obtenir automatiquement une adresse IP] » (1) et « Obtain DNS server address automatically [Obtenir les addresses des serveurs DNS automatiquement] » (3). Cliquez sur « OK »

Les paramètres réseau sont désormais configurés pour pouvoir fonctionner avec le routeur.

Configuration manuelle des adaptateurs réseau sous Windows 98SE ou Me

1. Cliquez avec le bouton droit de la souris sur « Network Neighborhood [Voisinage reseau] » et selectionnez « Properties [Propriétés] » dans le menu déroulant.

2. Sélectionnez « TCP/IP Settings [Paramètres TCP/IP] pour la carte réseau installée. Cette fenêtre suivante apparait.

1. Si l'option « Specify an IP address [Sécifier une adresse IP] » est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Écrivez les informations d'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.
2. Écrivez l'adresse IP et le masque de sous-reseau de l'onglet « IP Address [Adresse IP] » (3).
3. Cliquez l'onglet « Gateway [Passerelle] » (2). Entrez l'adresse de passerelle au bas du tableau.
4. Cliquez sur l'onglet « DNS Configuration [Configuration DNS] » (1). Entrez l'adresse (ou les adresses) dans le tableau.
5. Si elle n'est pas déjà scélectionnée, choisissez l'option « Obtain IP address automatically [Obtenir automatiquement une adresse IP] » sur l'onglet des addresses IP. Cliquez sur « OK »

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, votre(vos) adaptateur(s) réseau est(SONT) maintainant onfiguré(s) de manière à fonctionner avec le routeur.

Dans la majorité des cas, il sera inutil de modifier les paramètres de votre navigateur Web. Si vous rencontres des problèmes pour acceder à Internet ou avec l'interface utilisateur évoluée basée sur le Web, modifier les paramètres de votre navigateur etCHOISSEZCeux conseillés dans cette section.

Internet Explorer 4.0 ou version ultérieure

1. Lancez votre navigateur Web. Dans le menu « Tools [Outils] », Sélectionné la commande « Internet Options [Options Internet] »

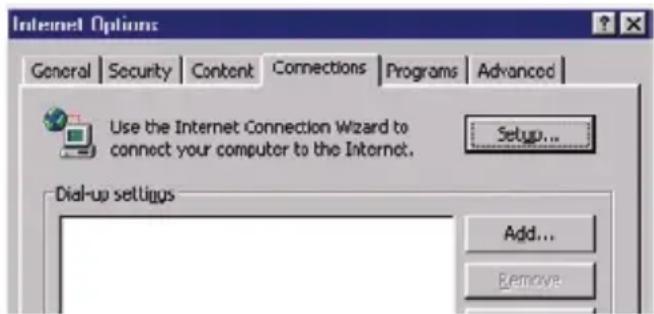

1. Dans l'écran « Internet Options [Options Internet] », trois可以选择 sont possibles : « Never dial a connection [Ne jamais établit de connexion] », « Dial whenever a network connection is not present [Étabrir une connexion s'il n'este pas de connexion réseau] » et « Always dial my default connection [Toujours étabir la connexion par défaut]». Si vous le pouvez, Sélectionnez l'option « Never dial a connection [Ne jamais étabir de connexion]». Si vous ne pouvez pas, passez à l'étape suivante.

1. Dans l'écran « Internet Options [Options Internet] », cliquez sur « Connections [Connexions] », puis sélectionnez « LAN Settings... [Paramètres du réseau local ] »

2. Assurez-vous qu'aucune des options suivantes n'est cochée : « Automatically detect settings [Déctector automatiquement les paramètres de connexion] », « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy] ». Cliquez sur « OK ». Ensuite, cliquez de nouveau sur « OK » au niveau de la page « Internet Options [Options Internet] »

Netscape Navigator 4.0 ou version ultérieure

1. Lancez Netscape. Dans le menu « Edit [Edition]», cliquez sur « Preferences [Préférences] »
2. Dans la fenêtre « Preferences [Préférences]», cliquez sur « Advanced [Avancé]», puis sélectionnez « Proxies [Serveurs proxy]». Dans la fenêtre « Proxies [Serveurs proxy]», sélectionnez « Direct connection to the Internet [Connexion directe à Internet]».

Problème :

Le CD d'installation ne démarre pas automatiquement.

Solution :

Si le CD-ROM ne lance pas automatiquement l'Assistant Installation Facile, il se peut qu'un autre programme utilisé par votre ordinateur interféré avec le lecteur de CD-ROM.

1. Si l'écran de l'Assistant n'apparait pas dans les 15 à 15-20 secondes, ouvre votre lecteur de CD-ROM en double-cliquant sur l'icone « My Computer [Poste de travail] » et insérez le CD-ROM.

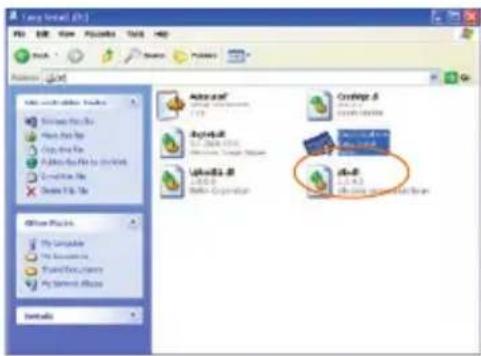

1. Ensuite, double-cliquez sur le lecteur de CD-ROM dans lequel se trouve le CD d'installation afin de demarrer l'installation.

1. L'Assistant doit demarrer dans les secondes qui suivent. Si ce n'est pas le cas et si une fenêtre affichant le contenu du CD apparait, double-cliquez sur l'icone appelée « EasyInstall.exe »

1. Si l'Assistant ne démarre toujours pas, consultez la section « Configuration Manuelle de vos paramètres réseau » (en page 77 de ce manuel) pour une autre méthode.

Problème :

L'Assistant Installation Facile ne peut trouver mon Routeur.

Solution :

Si l'Assistant Installation Facile est incapable de tracer le Routeur pendant le processus d'installation, veuillez vérifier les points suivants :

1. Si l'Assistant Installation Facile est incapable de tracer le Routeur pendant le processus d'installation, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logiciels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall. Si un logiciel pare-feu se trouve sur votre ordinateur, veuillesz vous assurer que vous l'avez configuré convenablement. Vous pouvez déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est désactivé, vous devrez alors modifier les paramètres du pare-feu lorsque vous l'activerez à nouveau. Veuillesz prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.
2. Mettez le Routeur hors tension pendant 10 secondes, et mettez-le ensuite sous tension de nouveau. Assurez-vous que le témoin d'alimentation est allumé. Il doit être de couleur verte. Si tel n'est pas le cas, assurez-vous que le bloc d'alimentation est bien branché sur le routeur et branchez l'autre extrémité sur une prise murale.
3. Assurez-vous de la présence du cable (utilisez le cable fourni avec le Routeur) branché entre (1) le port réseau (Ethernet) situé à l'arrière de l'ordinateur et (2) l'un des ports LAN, numérotés de 1 à 4 et situés à l'arrière du routeur.

Remarque: l'ordinateur ne doit PAS être branché sur le port « Internet/WAN » à l'arrête du routeur.

1. Éteignez puis redémarrez votre ordinateur, et relancez l'Assistant Installation Facile.

Si I'Assistant Installation Facile est toujours incapable de tracer le Routeur, consultez la section « Configuration manuelle des paramètres réseau » pour la procédure d'installation.

Problème :

L'Assistant Installation Facile ne peut connecter mon Routeur à l'Internet.

Solution :

Si l'Assistant Installation Facile est incapable de brancher le Routeur à l'Internet, veuillez vérifier les points suivants :

1. Utilisez les suggestions de dépannage de l'Assistant Installation Facile. Si l'écran de dépannage n'appeaît pas automatiquement, cliquez sur le bouton « Troubeshoot [Dépannage] » situé à l'angle inférieur droit de la fenêtre de l'Assistant Installation Facile.
2. Si vous FAI utilise un nom d'utilisateur et un mot de passer, assurez-vous qu'ils sont correctement saisis. Certains noms d'utilisateurs exigent que le domaine du FAI figure à la fin du nom. Par exemple : « [e-mail] » La partie « @MonFAI.fr » du nom d'utilisateur est peut-être tout aussi nécessaire que votre nom d'utilisateur.

Si vous éprouvez des difficultés à acceder à l'Internet, passez à la page 77 du manuel, intitulée « Configuration manuelle des paramétres réseau »

Problème :

• L'Assistant Installation Facile a terminé l'installation, mais mon navigateur ne fonctionne pas.
• Je ne peux pas me connecter à l'Internet. Le:témoin « WAN » du routeur est étéint, et le:témoin « Connected [Connecté] » clignote.

Solution :

Si vous ne pouvez vous connecter à l'Internet, si le témoin « WAN » est étéeint et si le témoin « Connected [Connecté] » clignote, il se peut que votre modem ou votre routeur ne soient pas connectés convenablement.

1. Assurez-vous que le cable réseau entre le modem et le routeur est bien branché. À cette fin, nous vous recommandons fortement l'utilisation du cable fourni avec votre modem cable ou DSL. L'une des extrémités du cable doit être branchée sur le port « Internet/WAN » du routeur et l'autre extrémité sur le port réseau de votre modem.

2. Mettez le modem cable ou DSL hors tension pendant 3 minutes, en débranchant son bloc d'alimentation. Ensuite, mettez-le sous tension de nouveau. Cette mesure peut aider le modem à reconnaître le routeur.

3. Débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Cette mesure permettra au routeur de tenter de nouveau d'entrée en communication avec le modem. Si le tímein « WAN » sur le routeur ne s'allume pas après les étapes précédentes, veuillez contacter l'Assistance technique Belkin.
4. Éteignez puis redémarrez votre ordinateur.

Problème :

• L'Assistant Installation Facile a terminé l'installation, mais mon navigateur ne fonctionne pas.
• Je ne peux pas me connecter à l'Internet. Le tímoin « WAN » du routeur clignote, et le tímoin « Connected [Connecté] » est allumé en continu.

Solution :

1. Si vous ne pouvez vous connecter à l'Internet, si le témoin « WAN » est allumé et si le témoin « Connected [Connecté] » clignote, il se peut que le type de connexion ne soit pas compatible avec le type de connexion offert par votre FAI.
2. Si vous utilisez une adresse IP statique, votre FAI doit vous attribuer l'adresse IP, le masque de sous-reseau ainsi que l'adresse de la passerelle. Veuillez consulter la section intitulée « Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
3. Si vous connexion est de type PPPoE, votre FAI vous attribue un nom d'utilisateur ainsi qu'un mot de passer et, parfois, un nom de service. Assurez-vous que le type de connexion du routeur est configuré à PPPoE et que les paramètres sont correctement entrés. Veuillez consulter la section intitulée « Autre méthode de configuration » pour de plus amples informations sur ce paramètre.
4. Vous devrez probablement configureraire routeur selon les parametres spécifiques de la vore FAI. Pour effectuer une recherche dans notre base de connaissances traitant de problèmes liés aux FAI, allez à : http://web.belkin.com/support et entrez « ISP [FAI] » (Interface anglophone seulement.)

Si vous ne pouvez toujours pas acceder à l'Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Problème :

• L'Assistant Installation Facile a terminé l'installation, mais mon navigateur ne fonctionne pas.
• Je ne peux pas me connecter à l'Internet. Le tímoin « WAN » du routeur clignote, et le tímoin « Connected [Connecté] » est allumé en continu.

Solution :

1 Si le témoin « WAN » clignote, si le témoin « Connected [Connecté] » est allumé en continu et si vous ne pouvez accéder à l'Internet, il est possible qu'un logiciel pare-feu d'un tiers soit installé sur l'ordinateur qui tente d'acceder à l'Internet. Ces logériels pare-feu comprendnent ZoneAlarm, BlackICE PC Protection, McAffee Personal Firewall et Norton Personal Firewall.
2. Si un logiciel pare-feu se trouve sur votre ordinateur, veillez vous assurer que vous l'avez configuré convenablement. Vous pouze déterminer si le logiciel pare-feu empêche d'acceder à l'Internet en le désactivant de façon-temporaire. Si l'Internet fonctionne normalement alors que le pare-feu est désactivé, vous devrez alors modifier les paramètres du pare-feu lorsque vous l'activerez à nouveau.
3. Veuillez prendre connaissance des instructions fournies par l'éditeur de votre logiciel pare-feu, afin de configurer celui-ci pour permettre l'accès à Internet.

Si vous ne pouvez toujours pas acceder à l'Internet après avoir désactiver votre pare-feu, veuillez contacter l'assistance technique de Belkin.

Problème :

Je n'arrive pas à me connecter sans fil à Internet.

Solution :

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les témoins sur votre routeur. Si vous utilisez un Routeur Belkin, les témoins devraient être comme suit :

2. Le témoin d'alimentation doit être ALLUMÉ.

3. Le témoin « Connected [Connecté] » doit être allumé, et ne doit pas clignoter.
4. Le témoin « WAN Internet » doit être allumé ou clignoter.

5. Le témoin « Wireless [Sans Fil] » doit être allumé ou clignoter.

6. Lancez le logiciel de l'utilitaire sans fil en cliquant sur l'icone dans la barre de tâches, à l'angle inférieur droit de l'écran.

7. L'allure générale de la fenêtre qui s'ouvre dépend du modele de la carte réseau que vous possédez. Toutefois, n'importe quel utiliser doit posseder une liste de « Available Networks [Réseaux Disponibles]», soit les réseaux auxquels vous pouvez vous connecter.

Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?

Oui, le nom de mon réseau apparait -

allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste »

Non, le nom de mon réseau n'apparait pas -

allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste »

Problème :

Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste.

Solution :

Si le nom de réseau apparait dans la liste des réseaux disponibles, veuillez suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom du réseau approprié dans la liste des réseaux disponibles.
2. Si le réseau est sécurisé (cryptage), vous devrez entraîr la clé réseau. Pour plus d'informations sur la sécurité, rendez vous à la page intitulée Configuration des paramètres de sécurité sans fil
3. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.

Problème :

Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste.

Solution :

Si le nom de votre réseau n'apparait pas dans la liste des réseaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :

1. Déplacez l'ordinateur, autant que possible, afin qu'il soit situé à 1,5 à 3 metres du réseau. Fermez l'utilitaire de réseau sans fil, et rouvre-le. Si le nom de votre réseau sans fil apparaitMAINENANT dans la liste des réseaux disponibles, il se peutque votre problème soit dû à la portée ou à une interférence.Reportez-vous à la section «Choix de l'emplacement de votre Routeur Sans Fil Pre-N » de ce Manuel de l'Utilisateur.
2. À l'aide d'un ordinateur connecté au routeur sans fil ou au point d'accès via un cable réseau (et non pas sans fil), assurez-vous que la « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve à la page de configuration du Canal et SSID du manuel du Routeur.

Si vous ne pouvez toujours pas acceder à l'Internet après avoir vérifié les points précédents, veillez contacter l'assistance technique de Belkin.

Problème :

• Mon réseau sans fil ne fonctionné pas toujours.
• Le transfert de données est parfois très lent.
• La force du signal est faible.
• J'éprouve des difficultés à étabir/maintenir une connexion de type VPN (Virtual Private Network).

Solution :

La technologie sans fil est basée sur des ondes radio. Ceci implique que la performance et le débit de transfert entre les apparciels diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendérer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des apparciels metalliques peuvent aussi affecter la qualité du signal. Prenez note que la vitesse de connexion diminue également si vous vous éloignez du routeur sans fil ou du point d'accès.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 metres de votre routeur.

Modification du canal sans fil — Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre routeur est 11. Vous pouze désirir à partir de plusieurs autres canaux, dépendamment de votre région. Consultez la section « Modification du canal sans fil » à la page 48 de ce manuel pour de plus amples informations concernant lechioix du canal.

Limiter le début de données sans fil — Limiter le début de données sans fil peut améliorer la portée sans fil maximale et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le début de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvre les Connexions Réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, sélectionnez le bouton « Configure [Configurer] » à partir de l'onglet Général. (Les utilisateurs de Windows 98 devront selectionner la carte sans fil à partir de la liste, et cliquer ensuite sur « Propriétés ».) Choisissez ensuite l'onglet « Avancé » et selectionnéz la propriété « Rate [Débit] »

Les cartes clients sans fil sont habituèlement configurées de façon à ajuster automatiquèment le débit de transmission. Toutefois, ceci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillez notes que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilisateur de votre carte sans fil.

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon Routeur ou mon Point d'Accès Belkin.

Solution :

1. Ouvrez votre navigateur web et entrez l'adresse IP du Routeur ou du Point d'Accès Sans Fil. (L'adresse par défaut du Routeur est 192.168.2.1 et celle du Point d'Accès est 192.168.2.254.) Appuyez sur le bouton « Login [Connexion]», situé au coin supérieur droit du clavier, pour vous connecter au Routeur. Un message vous demande d'entrer votre mot de passer. Si vous n'avez pas encore créé un mot de passer personnalisé, laissez ce champ vide et cliquez sur « Submit [Envoyer] »:

Cliquez sur l'onglet « Wireless [Sans Fil] » à la gauche de votre écran. Cliquez sur l'onglet « Encryption [Cryptage] » ou « Security [Sécurité] » pour acceder à la page des paramètres de sécurité.

1. Sélectionnez « WEP 64 bits » dans le menu déroulant.
2. ÀpRES avoir sélectionné le mode de cryptage WEP, vous pouvez entre r'etre clé hexadécimale WEP manuellement ou vous pouvez entre une phrase de passer dans le champ « Passphrase [Phrase de salle] » et cliquer sur « Generate [Générer] » pour créé la clé WEP à partir de la phrase de salle. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous nevez entre 26 clés hexadécimales.

Par example : C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits

1. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le cryptage de votre routeur sans fil est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT: Si vous configUREZ le Routeur Sans Fil ou le Point d'Accès à partir d'un ordinateur doté d'un client sans fil, vous devez vous assurer que la sécurité est ACTIVÉE pour ce client sans fil. Sinon, vous perdezvez notre connexion sans fil.

Remarque pour les utilisateurs de Mac : Les produits AirPort® d'Apple de première génération ne prennt en charge que le cryptage sur 64 bits. Les produits Apple AirPort 2 prennt en charge le cryptage sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit Apple Airport. Si vous ne parvenez pas à configurer le réseau avec le cryptage sur 128 bits, essayez sur 64 bits.

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur ma carte réseau.

Solution :

Viete carte reseau doit utiliser la meme clé que vous Routeur ou Point d'Acces Sans Fil. Par exemple, si vous Routeur Sans Fil ou Point d'Acces utilise la cle 00112233445566778899AABBCC, votre carte reseau doit etre parametrée de façon à utiliser cette meme clé.

1. Cliquez deux fois sur l'icone indiquant le signal pour faire apparaitre l'écran Réseau sans fil. Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
2. Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
3. Ensuite, l'Utilitaire LAN Sans Fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
4. Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil]», Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés]».
5. Sous « Data Encryption [Cryptage des données]», besoin « WEP »

6. Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatiquement] » n'est pas cochée. Si vous utilisez cet ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de votre administrateur réseau afin de savoir si cette case doit être cochée.

7. Entrez vous clé WEP dans la boîte « Network Key [Clé Réseau] »

Important : Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vousdezuezenter 26clés hexadécimales. Cette clé reseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.

Par example :

C3030FAF4BB2C3D44BC3D4E7E4 = clé 128 bits

1. Cliquez sur « OK » puis sur « Apply [Enregistrer] » pour enregistrer les paramètres.

Si vous utilisez une carte réseau sans fil autre qu'une carte Belkin, consultez le manuel de l'utilisateur de votre carte sans fil.

Problème :

Est-ce que les produits Belkin prennet en charge le WPA?

Solution :

Remarque : Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prennant en charge. Au moment de mettre ce manuel sous presse, un patch de sécurité est disponible pour téléchargement gratuite, auprès de Microsoft. Ce patch ne fonctionne qu'avec Windows XP.

Vospuveztelechargerlepatchici:

http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b-47a4-abec-274845dc9e91&displaylang=en

Voudevrez en outre télécharger le plus récent pilote pour votre Carte réseau sans fil 802.11g pour ordinateur de bureau ou portable de Belkin, que vous trouverez sur le site de l'assistance technique de Belkin.

À l'heure actuelle, les autres systèmes d'exploitation ne sont pas pris en charge. Le patch de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.

Vou puez telecharger les tout derniers pilotes à l'adresse

http://web.belkin.com/support, pour les produits suivants :

F5D7000, F5D7001, F5D7010, F5D7011, F5D7230-4, F5D7231-4, F5D7130

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon Routeur ou mon Point d'Accès Sans Fil Belkin, pour mon réseau domestique.

Solution :

1. À partir du menu déroulant « Security Mode [Mode de Sécurité]», Sélectionnez « WPA-PSK (no server) [sans serveur]».
2. À « Encryption Technique [Technique de cryptage] », désisissez « TKIP » ou « AES ». Ce paramètre devra être identique à celui des clients que vous configurerez.
3. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, nombres, espaces ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres.

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil Belkin, pour mon réseau domestique.

Solution :

Les clients doivent utiliser la même clé que le Routeur ou le Point d'Accès Sans Fil. Par exemple, si le Routeur ou le Point d'Accès Sans Fil est configuré avec la clé « Clé réseau de la famille Dupont», tous les clients doivent utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.

2. Ensuite, l'Utilitaire LAN Sans Fil de Belkin apparait. Cet Utilitaire vous permet d'acceder à toutes les fonctions avances de votre carte réseau sans fil Belkin.

3. Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil]», Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] »

4. Sous « Network Authentication [Authentication Réseau] »,CHOISISSEZ « WPA-PSK (No server) » [WPA-PSK (Sans serveur)].
5. Entrez vous clé WPA dans la case « Network Key [Clé Réseau] »

Important: Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous doivent entra r de 8 à 63 caractères. Cette clé reseau doit être identique à la clé que vous aze assignée à votre Routeur ou Point d'Accès Sans Fil.

1. Cliquez sur « OK » puis sur « Apply [Enregistrer] » pour enregistrer les paramètres.

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil (ce n'est PAS une carte Belkin), pour mon réseau domestique.

Solution :

Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables autres que Belkin et qui ne prénant pas en charge le WPA, un patch de Microsoft, nommé « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuite. Téléchargez le patch de Microsoft en cherchant la base de connaissances avec « Windows XP WPA »

Remarque: Ce patch ne fonctionne qu'avac Windows XP. À l'heure actuelle, les autres systèmes d'exploitation ne sont pas pris en charge. Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez télécharge et installé le pilote le plus récent, que vous trouverez sur leur site web.

Systèmes d'exploitation pris en charge :

• Windows XP Professionnel

• Windows XP Édition Familiale

• Sous Windows XP, clique « Démarrer > Panneau de Configuration > Connexions Réseaux et Internet »

• Enclistuant avec le bouton croit de votre souris sur « Reseaux Sans Fil », vous verrez une fenetre s'afficher comme suit : Assurez-vous que la boite « Use Windows to configure my wireless network settings [Utiliser Windows pour configurer mes paramétres réseau sans fil] » est cochée.
• Sous l'onglet « Rèseaux Sans Fil », cliquez sur le bouton « Configurer » et vous verrez une fenêtre s'afficher comme suit :
• Pour l'utilisateur de réseau domestique ou de petite entreprise, Sélectionnez « WPA-PSK » sous « Network Administration [Administration Réseau] »

Remarque: Sélectionnez le WPA si vous utilisez cet ordinateur pour vous brancher à un réseau d'entreprise, qui à son tour prend en charge un serveur d'authentication tel que le serveur RADIUS. Renseignez-vous auprès de l'administrateur de votre réseau pour de plus amples informations.

1. Sélectionnez « TKIP » ou « AES » sous « Data Encryption [Cryptage des données]». Ce paramètre devra être identique à ce lui que vous configurerez sur le Routeur ou le Point d'Accès Sans Fil.
2. Entrez votre clé de cryptage dans la boîte « Network Key [Clé Réseau] »

Important: Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, nombres, ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.

1. Cliquez sur « OK » pour enregistrer les modifications.

Quelle est la différence entre 802.11b, 802.11g et 802.11a?

À l'heure actuelle, il existe quatre normes de réseaux sans fil, qui transmettent des données à débits différents. Chaque(norme est basée sur le radical 802.11(x), utilisé par la IEEE, l'organisme responsable de la certification des normes réseaux. La norme réseau la plus courante, le 802.11b, transmet les données à 11 Mbps. Les normes 802.11a et 802.11g transmettent à 54 Mbps. Le Pre-N, quand a lui, transmet à 108 Mbps. Le Pre-N, précurseur de la norme 802.11n qui sera lancée prochainement, promet un débit supérieur au 802.11g et une couverture deux fois plus étendue. Consultez le tableau suivant pour de plus amples informations.

Tableau comparatif des reseaux sans fil

TechnologieSans FII	802.11b	802.11g	802.11a	Pre-NBelkin
Débit	11Mbps 54Mbps	54Mbps 108Mbps
Fréquence	Appareilsdomestiquescourants telsque téléphos -nes sans fil etfours à micro-ondes, pou -vant interféreravec la bandesans autorisation 2.4 GHz.	Appareilsdomestiquescourants telsque téléphos -nes sans fil etfours à micro-ondes, pou -vant interféreravec la bandesans autorisa-tion 2,4 GHz.	5 GHz - bandemoes moins utilisée	Appareilsdomes -tiquescourants tels que téléphon -nes sansfil et fours à micro-ondes,pouvant interféreravec la bandesans autorisation 2,4 GHz.
Compatibilité	Compatib-le avec le802.11g	Compatib-le avec le802.11b	Incompatibleavec le 802.11b ou le 802.11g	Compatib -le avec le802.11g ou le 802.11b
Couverture	Dépend desinterférences -génerale-ment de 30à 60 mètresà l'intérieur	Dépend desinterférences -génerale -ment de 30à 60 mètresà l'intérieur	Moinsd'intérérences -la portée estgéneralement de15 à 30 mètres	Couverture2x plusétendueque le802.11g
Popularity	Plus anci-en - grandepopularity	On croit que sa populaire -rité ira engrandissant	Popularitérestreinteauprès des cons - sommateurs -plus populai - re auprès desentreprises	On croitque sapopularitéira en gran - dissant

Vous trouvez des informations techniques sur le site http://www.belkin. com/networking ou www.belkin.com dans la zone d'assistance technique. Si vous souhaitez contacter l'assistance technique par téléphone, appelez au :

Europe:0080022355460

Déclaration FCC

Déclaration DE CONFORMITE À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA 90220, États-Unis, déclarons sous notre seule responsabilité que le produit, F5D8230-4

auquel se refère la presente déclaration,

est conforme aux normes énoncées à l'aléa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entrainer un fonctionnement non désiré.

ATTENTION : Exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseilé d'utiliser l' apparéil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, le placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission Fédérale des Communications (FCC)

L'appareil a été testé et satisfait aux limites de la classe B des apparèils numériques, conformément à la partie 15 de la réglementation FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradir une energia radio féquence. S'il n'est pas installé et utilise conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invite à tester et à corriger l'interfERENCE en prénant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.

Modifications

La reglementation FCC souigne la nécessite d'indiquer à l'utilisateur que toute modification, de quelques nature que ce soit et non agrée par Belkin Corporation, lui retire le droit d'utiliser l'appareil.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 Industry Canada. This Class B digital complies with Canadian ICES-003.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union europeenne

Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté europeenne.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parentheses).

EN 60950 (IEC60950) - Sécurité du Produit
- EN 300 328 Conditions techniques exigées pour les apparèils radio
- ETS 300 826 Conditions générales en matière de compatibilité electromagnetique pour les appareils radio.

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 55022 (CISPR 22) - Interférences électromagnétiques
EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Immunité electromagnetique
EN 61000-3-2 (IEC610000-3-2) - Émissions de courants harmoniques
EN 61000-3-3 (IEC610000) - Fluctuations de tension et flicker
EN 60950 (IEC60950)-Securité du Produit

Les produits équipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.

Garantie limitée à vie du produit de Belkin Corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avéré défectueux, Belkin le réparera ou le replacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin/agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La presente garantie est caduque si le produit a ete endommagé par accident, abus, usage imprope ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série Belkin a ete supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPlicitÉS OU IMPLICITES. BELKIN REJETTE EXPRESSEMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Certain pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.

Ce produit comprend des logiciels libres. Des copies de ces logiciels sont disponibles sous licence par GNU GPL.

80637 Munich, Allemagne

T: [phone]

F: [phone]

Belkin SAS

5 Rue du Petit Robinson, 3ème étage

78350 Jouy en Josas, France

T: [phone]

F: [phone]

© 2004 Belkin Corporation. Tous droits réservés. Toutes les marques de commerce sont des marques déposées de leurs fabricants respectifs. True MIMO est une marque de commerce de Airgo Networks. La marque WI-Fi et le logo Wi-Fi sont des marques déposées de la Wi-Fi Alliance..
