HydroSpin Compact - Filtre à eau ASTRALPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur hydraulique pour filtration de piscine
Marque	AstralPool
Modèle	HydroSpin Compact
Débit de filtration	3 à 16,5 m³/h
Pression maximale de travail	2,5 bar
Installation	Entre la pompe et le filtre
Type de montage	Mural ou au sol
Matériau	Plastique technique
Contenu de l'emballage	HydroSpin Compact, support mural, vanne bille 3/4" INOX AISI 316, 2 raccords à coller Ø50 ou à viser 2"1/4, 2 joints, 1 coude de sortie, 3 chevilles, 3 vis de fixation, manuel d'installation et d'entretien
Fonction principale	Réduction du volume d'eau de vidange et de la fréquence de lavage du filtre
Système de purge	Vanne inférieure pour évacuation des solides accumulés
Entretien courant	Purge périodique sans arrêt du système de filtration
Nettoyage approfondi	Démontage et nettoyage des cyclones au jet d'eau sous pression
Sécurité	Ne pas utiliser avec oxygène actif ; ne pas connecter directement à l'arrivée d'eau ; ne pas utiliser de dissolvants
Compatibilité	Systèmes de filtration de piscine jusqu'à 16,5 m³/h
Accessoires inclus	Vanne bille, raccords, joints, coude, visserie
Réparabilité	Démontable, cyclones accessibles pour nettoyage
Notice	20 pages, disponible en PDF

FOIRE AUX QUESTIONS - HydroSpin Compact ASTRALPOOL

Où installer l'HydroSpin Compact ?

Il doit être installé entre la pompe et le filtre, sur une surface horizontale, en prévoyant un espace suffisant pour l'entretien. Il peut être fixé au mur ou posé au sol.

Comment purger l'HydroSpin ?

Ouvrez la vanne inférieure avant que la saleté n'atteigne la limite indiquée (Fig. 1). La purge peut être effectuée sans arrêter la filtration.

Que faire si la pression à l'entrée de l'HydroSpin augmente ?

Vérifiez d'abord la pression du filtre. Si elle a augmenté, nettoyez le filtre. Sinon, l'HydroSpin est peut-être obstrué : suivez la procédure de démontage et nettoyage des cyclones.

Comment nettoyer les cyclones obstrués ?

Arrêtez le système, fermez les vannes, purgez, dévissez les frettes, séparez le corps, retirez le diffuseur et le corps à cyclones, puis nettoyez chaque cyclone au jet d'eau sous pression.

Peut-on utiliser l'HydroSpin avec un filtre à diatomées ?

Oui, mais il faut installer un by-pass entre la pompe et le filtre pour éviter que l'HydroSpin ne sépare les diatomées lors de leur introduction.

Quels produits chimiques sont interdits avec l'HydroSpin ?

Ne pas utiliser de systèmes de nettoyage à base d'oxygène actif ou ses dérivés, ni de dissolvants.

Faut-il arrêter la pompe pour purger l'HydroSpin ?

Non, la purge peut être réalisée sans arrêter le système de filtration.

Quelle est la pression maximale de l'HydroSpin ?

La pression maximale de travail est de 2,5 bar.

L'appareil peut-il être installé au sol ?

Oui, il peut être installé au sol en suivant les mêmes étapes que le montage mural, après avoir fixé le support au mur (ou au sol) ou en le posant simplement.

Que faire en cas de fuite au niveau des frettes ?

Vérifiez que les frettes sont bien serrées et que les joints sont correctement positionnés. Si la fuite persiste, remplacez les joints.

MODE D'EMPLOI HydroSpin Compact ASTRALPOOL

IMPORTANT: le manuel d'instructions que vous avez entre les mains contient des informations de premiere importance sur les mesures de sécurité à adopter au moment de l'installation et de la mise en service. Il est par conséquent indispensable que l'installateur et l'utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.

Conserve ce manuel en vue de futures consultations sur le fonctionnement de cet apparéil.

Pour optimiser le rendement du HydroSpin Compact, il est recommendé de bien suivre les instructions qui vous sont données ci-dessous :

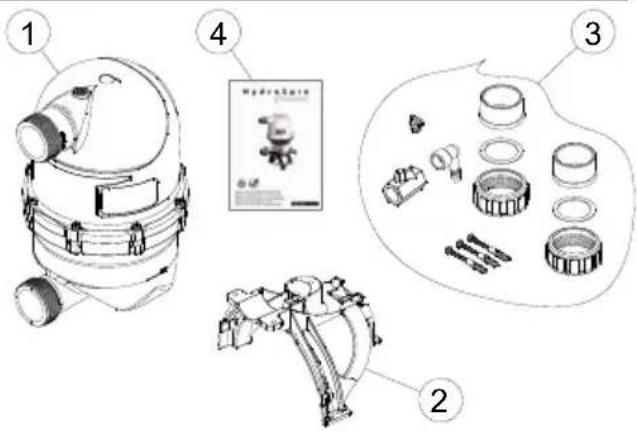

1.CONTENU

Voutrouverez dans l'emballage les composants suivants :

1. HydroSpin Compact
2. Multi-support
3. Sachet d'accessoires*

4. Manuel d'installation et d'entretien

5. Vanne bille 3/4" INOX AISI 316, 2 raccords à coller Ø50 ou à viser à 2^1/4 , 2 joints, 1 coude sortie, 3 chevilles et 3 vis de fixation.

2. CARACTERISTIQUES GENÉRALES

L'HydroSpin a ete concu pour fonctionner sur n'importe quelle installation aquatique, neuve ou existante. Il est recommanded d'installer lHydroSpin sur des systèmes de filtration de 3 à 16,5 m³/h et jusqu'à une pression maximale de 2,5 bar.

Gréca à l'HydroSpin on obtient :

• Une réduction significative du volume d'eau de vidange lors des lavages de filtres.
• Une réduction de la fréquence de lavage du système de filtration.

L'HydroSpin accumule les solides isolés dans sa partie inférieure et ils sont ensuite expulsés lorsqu'on ouvre la vanne de purgege. Elle doit être ouverte avant que la saleté ne dépasse la limite indiquée sur la Fig. 1 - pag.16)

3. INSTALLATION

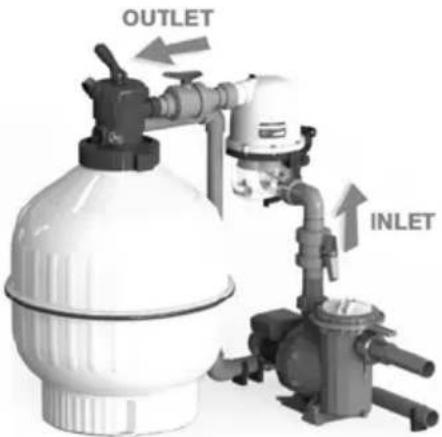

L'HydroSpin doit être installé entre la pompe et le filtré.

Prévoir une évacuation d'eau dans le local où se trouve l'HydroSpin.

Veiller à ce que la surface où va être installé l'HydroSpin soit horizontal.

Tout autour de l'HydroSpin, il faut prévoir une espace suffisant pour pouvoir procéder aux inspections et à la maintenance nécessaires au cours de la vie utile de ce dernier.

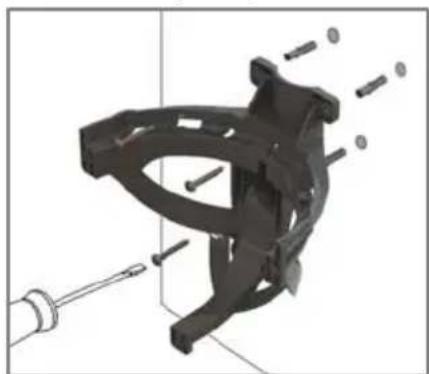

Installation sur la mur :

1. Marquer les trois troughs sur la paroi du support.
2. RÉalisér les 3 trouss de 0 8mm.
3. Visser le support.
4. Positionner I'Hydrospin Compact.
5. Coller des raccords ou 3 pieces pour tuyauterie de 050 à l'entrée et à la sortie de l'HydroSpin.
6. Il est recommandé de poser des vannes à l'entrée et à la sortie.
7. Visser la vanne de purge sur la partie inférieure de l'HydroSpin en utilisant du teflon sur le filetage.
   Vérifier qu'elle est bien fermée.
8. Raccorder une tuyauterie sur la purge de l'HydroSpin jusqu'à l'évacuation (Fig. 2 - pag.16)
9. Il est recommandé de placer un manomètre à l'entrée de l'HydroSpin. (Fig. 3 - pag.16)
10. Mettre la pompe en marche.

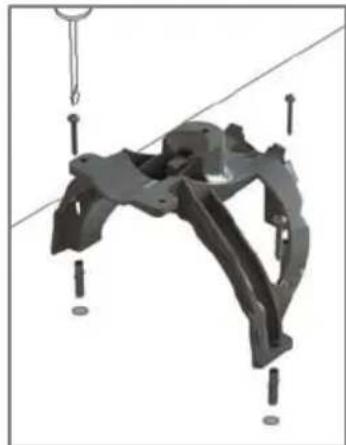

Installation au sol :

1. Marquer les trois troughs sur la paroi du support.
2. RÉalisér les 3 trous de 8mm.
3. Poursuivre par le point 3 du paragraphe precedent.

Note : à la sortie de la purge, on peut connecter une électrovanne pour temporiser les nettoyages.

4. ENTRETIEN

Purge : avant que la saleté accumulée n'arrive à la limite marquée sur la Fig. 1 - pag.16, il faudra purger l'HydroSpin en ouvrant la vanne inférieure. Pour réaliser cette opération, il n'est pas nécessaire d'arrêter le système de filtration ni de manipuler le robinet de la vanne du contrôle.

5. SOLUTION AUX PROBLEMES

Si vous constatiez que la pression indiquée par le manomètre de l'entrée de l'HydroSpin augmente considérablement, cela peut etre du au fait que:

a) Le filtré est sale : il faudra vérifier la pression du manomètre du filtré ; si celle-ci a augmenté, il faudra procéder au nettoyage de ce dernier. (Suire les étapes du manuel d'instructions du filtré). Àpres cela, vérifier que la pression du manomètre d'entrée de l'HydroSpin a réellement baisse.

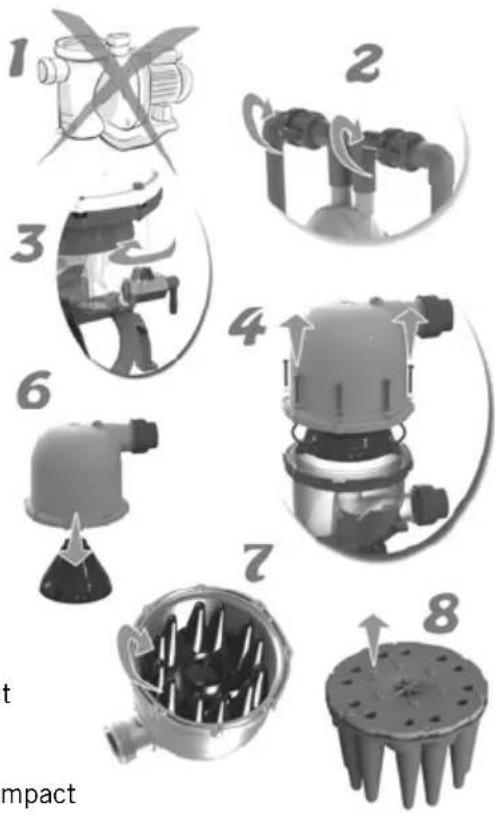

b) L'HydroSpin est obturé : il faudra vérifier la pression du manomètre du filtré ; si celui-ci ne rouge pas ou si la pression a diminué, cela signifiera qu'il y a une ou plusieurs obturation dans l'HydroSpin ; dans ce cas, il faudra suivre les étapes suivantes pour dégager l'obturation :

1. Arrêter le système de filtration.
2. Fermer les robinets d'aspiration et d'impulsion du système.
3. Purgez la saleté et l'eau en ouvrant la vanne inférieure.
4. Devisser les écrous des 8 frettes.
5. Séparez le corps central en prénant soin la joint.
6. Séparer le diffuseur (à pression)
7. Pour-retirer le corps à cyclones, il suffit de tournier fermement vers la droite jusqu'à ce que cela fasse arrêtoir (environ 2 centimétres de mouvement)
8. Retirer les 6 vis supérieures.
9. Vérifiéz si l'un des cyclones (trous) est obturé et nettoyer toute la pièce au jet d'eau à pression en vérifiant tous les cyclones.
10. Une fois l'ensemble bien nettoyé, remonter le tout en suivant les étapes inverses à celles décrites ci-dessus, bien positionner le joint dans son logement et visser fortement les 8 vis tout autour.

Attention:

• Si vous remarquez que la saleté accumulée à l'intérieur de l'Hydrospin Compact présente une surface peu uniforme, il se peut qu'un des cyclones soit obturé, suivez les consignes de l'objet b) déscrie ci'avant (Fig. 4 - page 16).
• Lorsqu'il sera en fonctionnement, vérifier que l'HydroSpin ne perd pas de l'eau par les frettes.
  Vérifier que les pressions indiquées par les manometres de l'HydroSpin et du filtré sontsemblables.

6. AVENTISSEMENTS CONCERNANT LA SECURITE

• Ne pas installer l'HydroSpin dans des installations avec un système de nettoyage avec Oxygene actif ou ses dérivés.
• Ne pas connecter l'HydroSpin directement à l'arrivée d'eau car la pression de cette-ci peut être très élevé et dépasser la pression maximaile de travail de l'appareil.
• Ne pas utiliser le circuit de filtration pour le remplissage et le réglage du niveau d'eau de la piscine. Une erreur de manipulation peut produit une surpression dans le filtré.
• N'utiliser enaucun cas des dissolvants pour le nettoyage de l'appareil car il pourrait perdre ses propriétés (brilliance, transparence...)
• Sur des installations de filtration utilisant des filtres à diatomées, il faudra faire un bypass entre la pompe et le filtré pour que l'HydroSpin ne sépare pas les diatomée au moment de les introduire dans le système de filtration; il faudra, à ce moment-là, fermer les connexions en direction de l'HydroSpin.
