00121783 - Récepteur satellite HAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur LNB universel (tête de réception satellite)
Marque	Hama
Modèle	00121783
Nombre de sorties	1 sortie (câble coaxial)
Plage de fréquence d'entrée	10,7 - 12,75 GHz
Fréquence oscillatrice (L.O.)	L1 = 9,75 GHz / L2 = 10,6 GHz
Fréquence de sortie	950 - 2150 MHz
Amplification (gain)	57 dB (typique)
Facteur de bruit	0,3 dB
Consommation de courant	80 mA (typique)
Commutation verticale/horizontale	14/18 V (par récepteur)
Commutation bande basse/haute	22 kHz (par récepteur)
Alimentation	Par câble coaxial depuis le récepteur satellite (14/18 V)
Contenu de l'emballage	LNB, support de fixation, vis, notice d'utilisation
Entretien et nettoyage	Ne pas ouvrir ni réparer soi-même. Nettoyer avec un chiffon sec et doux.
Sécurité	Installation par un professionnel recommandée. Tenir hors de portée des enfants.
Pieces detachées et reparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV Hama.
Informations générales	Garantie : selon législation en vigueur. Recyclage : ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - 00121783 HAMA

Comment installer le LNB sur la parabole ?

Placez le LNB dans le support en orientant les connecteurs coaxiaux vers le bas et la partie réceptrice vers la parabole. Poussez jusqu'à la butée du collier, puis serrez la moitié supérieure du support. Raccordez le câble coaxial et vissez la fiche F à fond.

Quelle est la fréquence d'entrée de ce LNB ?

La fréquence d'entrée est comprise entre 10,7 et 12,75 GHz.

Ce LNB est-il compatible avec tous les récepteurs satellite ?

Oui, c'est un LNB universel standard compatible avec la plupart des récepteurs satellite utilisant une tension 14/18 V et un signal 22 kHz pour la commutation de bande.

Quel est le gain de ce LNB ?

Le gain typique est de 57 dB.

Comment optimiser la réception après installation ?

Utilisez un mesureur de champ satellite pour ajuster la position de la parabole et du LNB. Vous pouvez tourner le LNB et le déplacer vers l'avant selon l'échelle graduée pour maximiser le signal horizontal et vertical.

Que faire si le signal est faible ?

Vérifiez le serrage des connexions coaxiales, l'orientation de la parabole et l'absence d'obstacles. Si besoin, réajustez le LNB avec un mesureur de champ.

Puis-je réparer le LNB moi-même ?

Non, n'ouvrez pas le LNB. En cas de détérioration, cessez de l'utilisez et contactez un technicien qualifié ou le service après-vente Hama.

Quelle est la consommation électrique de ce LNB ?

La consommation typique est de 80 mA, alimenté par le câble coaxial depuis le récepteur.

Ce LNB est-il livré avec un câble ?

Non, le câble coaxial n'est pas inclus. Vous devez utiliser un câble coaxial adapté avec fiches F.

Comment contacter le service d'assistance Hama ?

Vous pouvez appeler la ligne directe au [phone] (allemand/anglais) ou consulter le site www.hama.com pour plus d'informations.

MODE D'EMPLOI 00121783 HAMA

Nousvousremercionsd'avoirchoisiunproduitHama. Veuillez prendre le temps de dire l'ensemble des remarquesetconsigneesuivantes.Veuillezconserver ce mode d'emploi à portée de main afin de pouvoir leconsulterencasdebesoin.Transmette-leaounewaupropriétaire a vecl'appareillecasechéant.

1.Explicationdessymbolesd'avertissementet desremarques

Remarque

Cesymboleestutilisépourindiquerdesinformations supplémentairesoudesremarquesimportantes.

2.Contenudel'emballage

• LNB1 sortie
• C em oded'emploi

3.Consignesdesecurité

• Ce produit n'est pas destiné à être utilisé par des personnes (y compris desenfants) auxcapacités physiques, mentalesoumotrices réduitesoudont l'expérienceelmetlesavoirprésentendeslacunes, à moinsquecespersonnesnesoientssurveilléespar unepersonnecompétenteenmatière de s'écurité ouqu'ellesaientreçudesinstructionssurlamanière d'utiliserceproduit.
• V euiliezcontrôlerqu'aucunproduit/composant erronéouendommagénésoitinstallé.
• P osezlescablesdetellesortequ'ilsneprésentent aucunrisquedechuteetnebloquentaucuneissue desecours.
• P rotegezleproduitdessecoussesviolenteset eviteztoutchocoutoutechute.
• N et entezpasderéparerl'appareilvous-mêmeni d'effectuerdestravauxd'entretien. Délégueztous travaux d'entretien à des techniciens qualifiés.
• N et entezpasd'ouvrirleproduitencasdedétériorationetcessezdel'utiliser.
• En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliser le montage de ce produit et netentezpardel'installer parvospropres moyens.
• U nefoislemontageduproduitrealiseetlacharge installee,verifiezlasoliditeetlasecurited'utilisationdel'ensemble.

4.Installation

• Placez le LNB dans le support (fig. 1). Veillez à ce quelesconnecteurscoaxiauxsetrouventenbas et c e qquelapartieréceptricesoitorientevers laparabole.
• Poussez le LNB dans le sens de la flèche (fig. 2) jusqu'àcequevousatteigniezlabutéeducollier d'assemblage.Celapermetd'ajusterlecentrede phaseà l a p araboledanslaplupartdescas.
• Vissez la moitié supérieure du support (fig. 2) pour fixer durablement LNB.Serrezlesvisfremement.
• R accordezlecâblecoaxialauconnecteurcoaxial du LNB (fig. 3). Vissez la fiche F jusqu'à la butée, puismontzlaprotectionanti-intempéries par-dessus.

Remarque

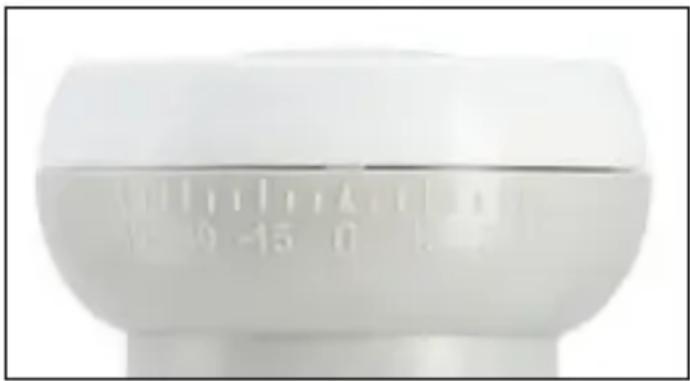

Lors d'une première installation ou après avoir replacéleLNB,ilestconseiléd'ajusterl'antenne paraboliqueetleLNBà l'aide'unmesureurde champ satellite afin de garantir une réception optime.VouspouveztournerleLNBetledéplacer versl'avant,conformémentauxindicationsde l'échelle graduée, afin de maximiser la réception horizontaleetverticalcdusignal.Poureffectuerce réglage,desserrezlafixation(fig.2),puisresser -rez-la à fond après avoir effectué la manipulation.

5.Exclusiondegarantine

La société Hama GmbH & Co KG décline toute responsabilité enccasdedommagesprovoquéspar uneinstallation, unmontageouuneutilisationnon conformes du produit ou encore provoqués par un nonrespectdesconsignesdumoded'emploiit/ou desconsignesdesecurité.

6. Serviceetassistance

Encasdequestionconcernantleproduit,veuillez
vousadresserauservicedeconseilproduitsdeHama.
Lignetelephoniquedirecte: [phone]
(allemand/anglais)
Voustrouverezicideplusamplesinformations
concernantl'assistance: w www.hama.com

7.Caracteristiquetechniques

Fréquence'entrée10,7-12,75GHz
Fréquence oscillatoire	L1= 9 ,75GHz/ L2= 1 0,6GHz
Fréquencedesortie950-2150MH
Amplification57dB(typique)
Consommationde courant	80mA(typique)
Commutation verticale/horizontale	14/18V
Commutationentre bandebasseet bandehaute	22kHz
Facteurdebruit0,3dB

8.Consignesderecyclage

Remarquesconcernantlaprotectionde I'environnement:

Conformémenta I a directiveeuropeanne 2012/19/EUet2006/66/CE,etafin d'atteindre un certain nombre d'objectifs enmatiere de p rotectiondel'environnement,lesreglessuivantesdoiventetre

appliquées:Lesappareilsélectriquesetelectroniques ainsiquelesbatteriesnedoiventpasétre éliminés avecdesdéchetsménagers.Lepictogramme"picto"présentsurleproduit,sonmanueld'utilisationoun sonemballageindiquequeleproduitestssoumisà ceteréglementation.Leconsommateurdoit retournerleproduit/labatterieusagerauxpointsde collecte prévus à cet effet. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produitsainsiquelesbatteries,leconsommateur contribuera à la protection de notre environnement. C'estunacteécologique.

9. Déclarationdeconformité

Lesoussigné, HamaGmbH& Co K G, déclare q uel'équipementradioélectrique dutype[00121783]estconformeà I a

directive2014/53/UE.Letextecompletdela déclarationUEdeconformitéestdisponibleà l'adresseinternetsuivante:

www.hama.com->00121783->Downloads.
