SPS.4F+6F. PDU SCH+C13C14 - Onduleur Salicru - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité de distribution d'énergie (PDU) pour rack
Marque	Salicru
Modèle	SPS.4F+6F. PDU SCH+C13C14
Courant nominal	10 A
Tension nominale	250 V CA
Fréquence d'entrée	50 / 60 Hz
Tension de sortie	100 - 250 V CA
Type de connecteur d'entrée	C14
Type et nombre de connecteurs de sortie	4x SCH + 6x C13
Filtre CEM	Non
Protection contre les surtensions	Non
Indice de protection	IP20 (usage intérieur sec)
Dimensions (L x P x H)	443 x 51 x 44 mm
Poids	0,9 kg
Longueur du câble d'alimentation	1,5 m
Interrupteur marche/arrêt	Oui, avec voyant lumineux rouge
Supports de fixation	Deux supports métalliques pour rack
Options de montage	Horizontal ou inclinaison 45° (haut/bas)
Altitude maximale de fonctionnement	3 048 m
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	5 à 95 % (sans condensation)
Fonctions principales	Distribution d'énergie depuis le réseau, onduleur ou générateur ; interrupteur avec protection
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de liquides ou aérosols
Sécurité	Utiliser uniquement dans un local sec ; ne pas ouvrir le boîtier ; déconnexion rapide via l'interrupteur
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente Salicru
Normes et certifications	ISO 9001, ISO 14001, RoHS

FOIRE AUX QUESTIONS - SPS.4F+6F. PDU SCH+C13C14 Salicru

Quelle est la fonction principale de la PDU SPS.4F+6F ?

La PDU (Power Distribution Unit) permet de distribuer l'énergie électrique provenant du réseau, d'un onduleur ou d'un générateur à plusieurs appareils simultanément, sans filtre ni protection contre les surtensions pour garantir une alimentation ininterrompue.

Comment installer la PDU dans un rack ?

Utilisez les deux supports métalliques fournis pour fixer la PDU sur les guides du rack. Vous pouvez l'installer horizontalement ou avec une inclinaison de 45° vers le haut ou vers le bas.

Quels types de connecteurs de sortie possède ce modèle ?

Ce modèle dispose de 4 prises de type SCH et de 6 prises de type C13, pour une sortie totale de 10 prises.

La PDU est-elle équipée d'un interrupteur ?

Oui, elle possède un interrupteur marche/arrêt avec un voyant lumineux rouge qui s'allume lorsque l'alimentation est active.

Quelle est la longueur du câble d'alimentation ?

Le câble d'alimentation mesure 1,5 mètre et est équipé d'un connecteur C14.

Quelles sont les conditions d'utilisation recommandées ?

La PDU doit être utilisée dans un local sec (IP20), à une température comprise entre 0 et 50 °C et une humidité relative de 5 à 95 %.

Y a-t-il une protection contre les surtensions ?

Non, ce modèle n'inclut pas de protection contre les surtensions ni de filtre CEM, afin d'éviter toute interruption de l'alimentation.

Comment nettoyer la PDU ?

Débranchez-la d'abord, puis nettoyez-la avec un chiffon doux et sec. N'utilisez jamais de liquides ou de nettoyants en aérosol.

Quel est le poids de l'appareil ?

La PDU pèse 0,9 kg.

Que faire en cas de panne ?

Aucune pièce n'est réparable par l'utilisateur. Contactez le service après-vente Salicru pour toute intervention.

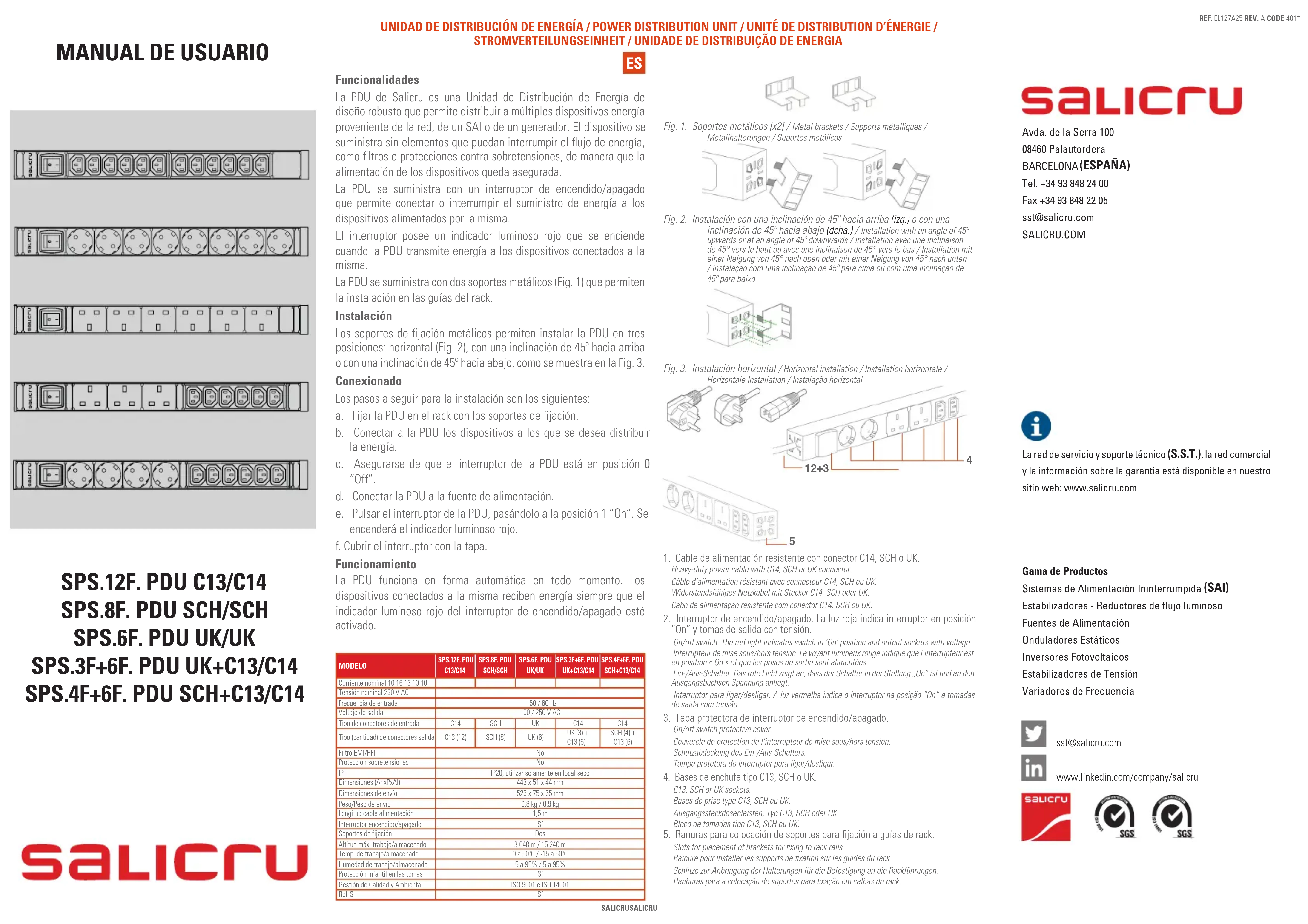

MODE D'EMPLOI SPS.4F+6F. PDU SCH+C13C14 Salicru

Fig. 2. Instalación con una inclinación de 45° hacia arriba (izq.) o con una inclinación de 45° hacia abajo (dcha.) / installation with an angle of 45° upwards or at an angle of 45° downwards / Installatino avec une inclinaison de 45° vers le haut ou avec une inclinaison de 45° vers le bas / installation mit einer Neigung von 45° nach oben oder mit einer Neigung von 45° nach unten / Instalación com una inclinação de 45° para cima ou com uma inclinação de 45° para baixo

Fig. 3. Instalación horizontal / Horizontal installation / Installation horizontale / Horizontale Installation / Instalación horizontal

12+3 4

1. Cable de alimentación resistente con conector C14, SCH o UK.

Heavy-duty power cable with C14, SCH or UK connector. Câble d'alimentation résistant avec connecteur C14, SCH ou UK

Cable d'alimentation/resistant avec connecteur C14, SCH 60 UK. Widerstandsfähiges Netzkabel mit Stecker C14, SCH oder UK.

On/off switch. The red light indicates switch in 'On' position and output sockets with voltage. Interrupteur de mise sous/hors tension. Le voyant lumineux rouge indique que l'interrupteur est en position « On » et que les prises de sortie sont alimentées.

Couvercle de protection de l'interrunteur de mise sous/bors tension

Rainure pour installer les supports de fixation sur les guides du rack.

Schlitze zur Anbringung der Halterungen für die Befestigung an die Rackführungen. Banhuras para a colocação de suportes para fixação em calhas de rack.

salicru

La PDU de Salicru est une unité de distribution d'énergie de conception robuste permettant de distribuer, à de multiples dispositifs, de l'énergie provenant du réseau, d'un onduleur ou d'un générateur. Le dispositif est fourni démuni d'éléments qui pourraient interrompre le débit d'énergie, tels que filtres ou protections contre les surtensions, de façon à garantir l'alimentation des dispositifs.

La PDU est fournie équipée d'un interrupteur de mise sous/hors tension qui permet de connecter ou de couper l'approvisionnement en énergie qui alimente les dispositifs.
L'interrupteur est pourvu d'un voyant lumineux rouge qui s'allume lorsque la PDU fournit de l'énergie aux dispositifs auxquels elle est branchée.
La PDU est fournie avec deux supports métalliques (Fig. 1) qui vous permettent de l'installer sur les guides du rack.

Installation

Les supports de fixation métalliques vous permettent d'installer la PDU sur trois positions : horizontalement (Fig. 2), avec une inclinaison de 45° vers le haut ou avec une inclinaison de 45° vers le bas, comme indiqué dans la Fig. 3.

Connexion

Pour installer la PDU, veuillez suivre les étapes suivantes :
a. Fixez la PDU au rack au moyen des supports de fixation.
b. Branchez la PDU aux dispositifs que vous souhaitez alimenter.
c. Assurez-vous que l'interrupteur de la PDU se trouve sur la position 0 « Off ».
d. Branchez la PDU à l'alimentation électrique.
e. Appuyez sur l'interrupteur de la PDU afin de le placer sur la position 1 « On ». Le voyant lumineux rouge s'allumera.

f. Fermez le couvercle de l'interrupteur.

Fonctionnement

La PDU fonctionne automatiquement à tout moment. Les dispositifs branchés à la PDU sont alimentés tant que le voyant lumineux rouge de l'interrupteur de mise sous/hors tension est activé.

Funktionen

MODELE	SPS.1ZF. PDU C13/C14	SPS.8F. PDU SCH/SCH	SPS.8F. PDU UK/UK	SPS.3F-6F. PDU UK+C13/C14	SPS.4F-6F. PDU SCH+C13/C14
Courant nominal	10 10 13	10	10
Tension nominale 250 V CA
Fréquence d'entrée 50 / 60 Hz
Tension de sortie			100 / 250 V CA
Types de connecteurs d'entrée	C14	SCH	UK	C14	C14
Type (nombre) de connecteurs de sortie	C13 (12)	SCH (8)	UK (6)	UK (3) + C13 (6)	SCH (4) + C13 (6)
Fitre EMV/RRI			Non
Protection surtensions Non
IP		IP20, utiliser seulement dans un local sec
Dimensions (L x P x H)		443 x 51 x 44 mm
Dimensions d'envoi		525 x 75 x 50 mm
Poids / Poids d'envoi		0,9 kg / 0,9 kg
Longueur du câille-calimentation		1,5 m
Interrupateur mise sous/tors tension		Oui
Supports de fixation			Deux
Altitude maxi travail/entreprotagie		3 048 m / 15 240 m
Temp. de travail/entreprotagie		0 à 50 °C / -15 à 80 °C
Humidété de travail/entreprotagie		5 à 95 % / 5 à 95 %
Policies avec protection enfardir		Oui
Gestion de la qualité et de l'Environnement		ISO 9001 et ISO 14001
RCHS		Oui
