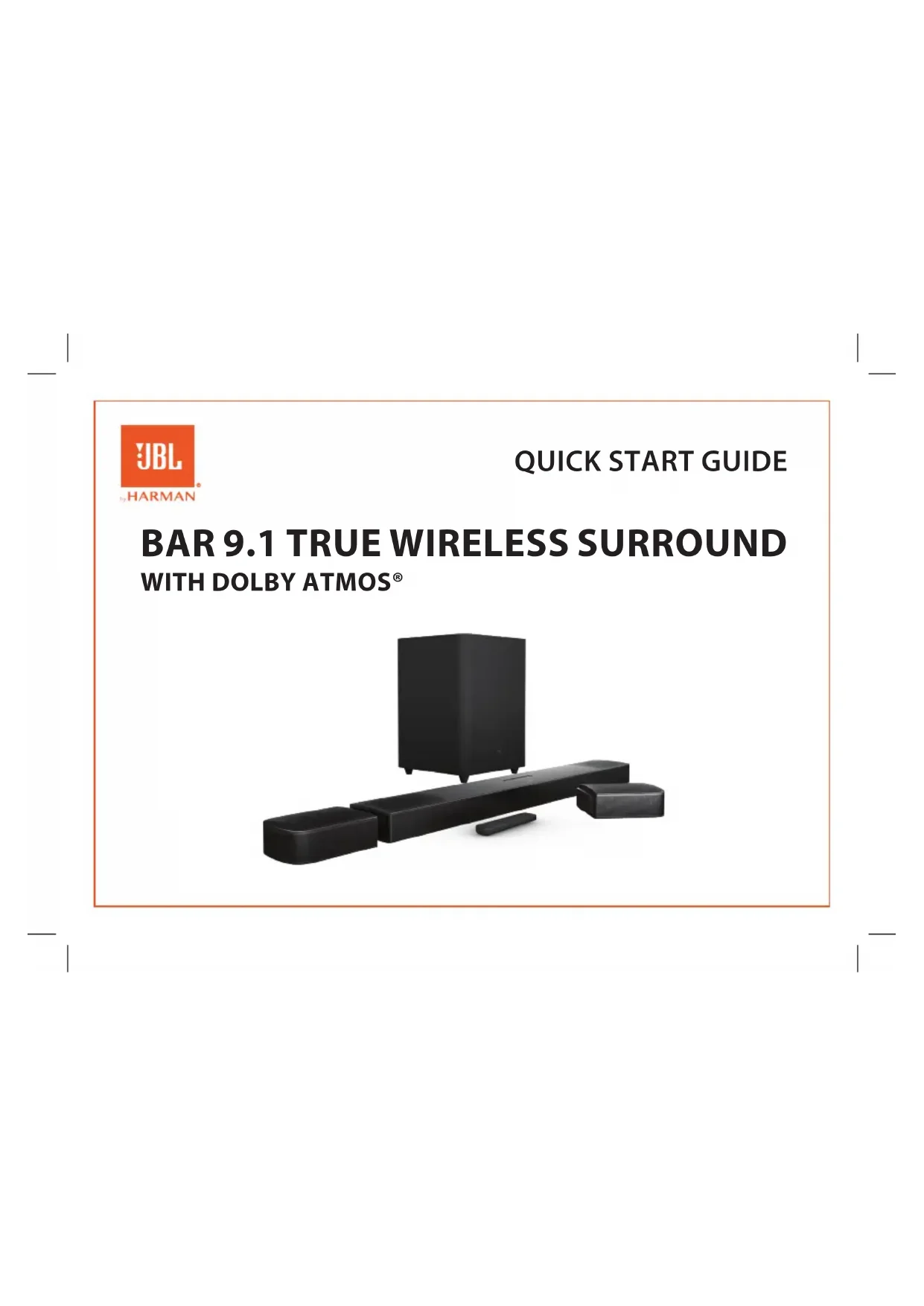

MODE D'EMPLOI Bar 9.1 TWS JBL

Avant d’utiliser ce produit, lisez attentivement la fiche de sécurité.

Le nombre de cordons secteur et les types des prises varient selon les régions. ** Pour certaines régions seulement.

Pour déplacer la barre de son, retirez d›abord les deux enceintes détachables afin d’éviter tout dommage accidentel.

La barre de son se jumellera automatiquement avec les deux enceintes détachables et le caisson de basses lors de leur allumage.

Pour les utilisateurs AirPlay uniquement, ignorez l’application Google Home. Sur un appareil iOS, ajoutez la barre de son au réseau Wi-Fi de votre domicile via la configuration d’enceinte AirPlay. Suivez les instructions à l’écran pour terminer la configuration.

Lecture de musique via Chromecast : 1. Ouvrez une application compatible Chromecast. 2. Lisez de la musique. 3. Appuyez sur l’icône de diffusion et sélectionnez « JBL Bar 9.1_xxxx ».

Lecture de musique via AirPlay : 1. Sur un appareil iOS, entrez dans le Centre de commande. 2. Appuyez sur pour sélectionner « JBL Bar 9.1_xxxx » comme haut- parleur. 3. Démarrez la diffusion audio depuis une application.

• Modulation Type: GFSK, π/4 DQPSK, 8DPSK

• Modulation Type: DBPSK, DQPSK, CCK,

Spécications générales :

• Modèle : BAR 9.1 CNTR (unité barre de son) BAR 9 .1 SURROUND (enceinte détachable) BAR 9.1 SUB (unité caisson de basses)

• Système audio : 5.1.4 canaux

• Puissance de sortie totale des enceintes (max. à 1 % DHT) : 820 W

• Puissance de sortie de la barre de son (max. à 1 % DHT) : 400 W

• Puissance de sortie des enceintes surround (max. à 1 % DHT) : 2 x 60 W

• Puissance de sortie du caisson de basses (max. à 1 % DHT) : 300 W

• Haut-parleurs de la barre de son : 4 haut-parleurs racetrack + 2 haut- parleurs pleine gamme orientés vers le haut + 3 tweeters de 20 mm (0,75”)

• Transducteur surround ( par unité) : haut- parleurs pleine gamme orientés vers le haut + tweeters de 20 mm (0,75”)

• Haut-parleur du caisson de basses : 254 mm (10”)

• Température de fonctionnement : 0°C - 45°C Spécications du HDMI :

• Entrée vidéo HDMI : 1

• Sortie vidéo HDMI (avec canal de retour audio amélioré, eARC) : 1

• Version HDCP HDMI : 2.3 Spécications audio :

• Réponse en fréquence : 34 Hz - 20 KHz

• Entrées audio : 1 optique, Bluetooth, USB (la lecture USB est disponible sur la version US. Sur les autres versions, l’USB est réservé au service.) Spécications USB :

• Caractéristiques USB : 5 V 500 mA

• Format de fichier pris en charge : MP3

• Codec MP3 : MPEG 1 Layer 2/3, MPEG 2 Layer 3, MPEG 2.5 Layer 3

• Taux d’échantillonnage MP3 : 16 KHz - 48 KHz

• Débit de bits MP3 : 80 kbit/s - 320 kbit/s Spécications radio :

• Plage de fréquences du Bluetooth : 2402 MHz - 2480 MHz

• Puissance d’émission max. du Bluetooth : 13 dBm (PAR)

• Type de modulation : GFSK, π/4 DQPSK, 8DPSK

• Réseau Wi-Fi : IEEE 802.11 a/b/g/n/ac (2,4 GHz / 5 GHz)

• Plage de fréquences 2.4G Wi-Fi : 2412 - 2472 MHz (bande ISM 2,4 GHz, USA 11 canaux, Europe et autres 13 canaux)

• Puissance max. de l’émetteur 2.4G Wi-Fi : 20 dBm (PAR)

• Type de modulation : DBPSK, DQPSK,

• Puissance max. de l’émetteur Wi-Fi 5G : 22 dBm (PAR)

• Puissance d’émission max. du 5G : 13 dBm (PAR)

• Type de modulation : QPSK Dimensions :

• Dimensions (L x H x P) : 884 x 62 x 120mm / 34,8 x 2,4 x 4,7 pouces (barre de son) ; 173 x 60 x 120 mm / 6,8 x 2,4 x 4,7 pouces (enceinte surround détachable, par unité) ; 305 x 440 x 305mm / 12,0 x 17,3 x 12,0 pouces (caisson de basses)

• 調變類型：GFSK、π/4 DQPSK、8DPSK

1. Informations sur la consommation électrique :

L’équipement est conforme aux règlements de la Commission européenne (CE) n° 1275/2008 et (UE) n° 801/2013. L’unité barre de son est considérée comme un équipement en réseau à haute disponibilité réseau (équipements HiNA et équipements dotés de la fonctionnalité HiNA), car elle fournit un point d’accès au réseau sans fil pour deux enceintes surround sans fil et un caisson de graves sans fil. Arrêt Veille de la barre de son (lorsque toutes les connexions sans fil sont désactivées) Consommation en veille en réseau (barre de son) : Consommation en veille en réseau (caisson de basses) : - < 0.5 W < 6.0 W < 2.0 W

2. Durée après laquelle la fonction de gestion de l’énergie commute

automatiquement l’équipement dans l’état ; Arrêt S. O. Veille Lorsque tous les ports câblés sont déconnectés et que toutes les connexions réseau sans fil sont désactivées. Mise en veille après 10 minutes. Veille en réseau Lorsqu’une connexion réseau sans fil est activée. Passage en veille en réseau après 10 minutes d’inactivité en état opérationnel.

3. Si cet équipement a des connexions réseau sans fil :

Activation des connexions réseau sans fil :

• connexion automatique avec le caisson de graves et deux enceintes surround lorsque la barre de son sort de la veille ;

• basculement en mode sans fil (Bluetooth, diffusion Chrome, diffusion d’audio AirPlay 2 et autres) ;

• connexion avec un ou plusieurs produits consommateurs d’énergie. Désactivation des connexions réseau sans fil :

• appui pendant plus de 5 secondes sur le bouton MUTE de la télécommande ;

• puis, appui pendant plus de 5 secondes sur le bouton Bluetooth de la télécommande. Lorsque la barre de son est en veille, les enceintes surround sont chargées jusqu’à la fin du mode d’entretien de la batterie.25 ES-MX
