Type de produit	Enceinte murale 2 voies pour extérieur
Marque	Audac
Modèle	WX802MK2OB
Haut-parleurs	1 tweeter 1" (2,5 cm) + 1 woofer 8" (20,3 cm)
Puissance RMS	70 W
Impédance (100 V)	167 Ω / 60 W, 333 Ω / 30 W, 667 Ω / 15 W
Impédance basse impédance	8 Ω
Niveau de pression acoustique (1W/1m)	89 dB
Pression acoustique max (8 Ω)	108 dB
Pression acoustique max (100 V)	106 dB
Réponse en fréquence (-3 dB)	60 Hz - 18 kHz
Réponse en fréquence (-10 dB)	50 Hz - 20 kHz
Fréquence de coupure	2400 Hz
Couverture	110° horizontale et verticale
Connecteur	AWX5™ étanche à 5 points
Protection	IP55, résistance à la corrosion (720 h brouillard salin)
Matériau du boîtier	ABS
Matériau de la grille	Aluminium revêtu poudré
Support de montage	Aluminium revêtu poudré, orientation horizontale et verticale
Installation	Murale avec support fourni, inclinaison possible
Utilisation recommandée	Extérieur, résidentiel, parcs, stades, hôtels, clubs
Fonctionnalités	Circuit de protection du tweeter, réglage de puissance par connecteur rotatif
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas utiliser à proximité de combustibles. Respecter les polarités et les impédances.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service après-vente qualifié.
Informations générales	Conforme aux directives CE (EMC et LVD). Marquage DEEE.

FOIRE AUX QUESTIONS - WX802MK2OB Audac

Comment installer l'enceinte WX802MK2OB en extérieur ?

Utilisez le support de montage fourni. Pour une installation verticale, le tweeter doit être au-dessus du woofer. Pour une installation horizontale, le tweeter doit être à droite. Fixez toujours l'enceinte avec deux vis sur une structure solide. Assurez-vous que l'enceinte est orientée correctement pour éviter l'infiltration d'eau.

Comment régler la puissance de l'enceinte ?

Le réglage de puissance se fait en orientant le connecteur étanche à l'arrière. Le point blanc indique la position. Les valeurs disponibles sont : 167 Ω/60 W, 333 Ω/30 W, 667 Ω/15 W pour 100 V. Pour 70,7 V, divisez la puissance par deux ; pour 50 V, divisez par quatre.

Quelle est la protection contre les intempéries ?

L'enceinte est classée IP55. Elle résiste à la corrosion grâce à un traitement spécial (test de 720 heures en brouillard salin). La grille en aluminium et le support sont revêtus de poudre. L'orifice de vidange derrière la grille évacue l'eau.

Puis-je utiliser l'enceinte en basse impédance (8 Ω) ?

Oui, le réglage du connecteur permet de sélectionner le mode basse impédance (8 Ω). Dans ce mode, l'enceinte délivre une puissance de 70 W RMS. Assurez-vous que l'amplificateur supporte cette impédance.

Comment brancher l'enceinte ?

Utilisez le connecteur AWX5™. Après avoir choisi la puissance, branchez le connecteur et vissez la bague extérieure pour assurer l'étanchéité. Respectez la polarité des câbles.

Que faire en cas de distorsion du son ?

N'utilisez pas l'enceinte de façon prolongée en cas de distorsion. Cela pourrait endommager les haut-parleurs. Réduisez le volume ou vérifiez les réglages d'impédance et la puissance de l'amplificateur.

L'enceinte contient-elle des pièces réparables par l'utilisateur ?

Non, ce produit ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié.

Comment nettoyer l'enceinte ?

Nettoyez l'enceinte avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le revêtement.

Quelle est la réponse en fréquence de l'enceinte ?

La réponse en fréquence est de 60 Hz à 18 kHz à -3 dB, et de 50 Hz à 20 kHz à -10 dB. La fréquence de séparation (crossover) est de 2400 Hz.

Puis-je monter l'enceinte horizontalement ?

Oui, l'enceinte peut être montée horizontalement ou verticalement. En position horizontale, le tweeter doit être à droite du woofer pour une bonne dispersion. Utilisez le support fourni et fixez-la solidement.

MODE D'EMPLOI WX802MK2OB Audac

Manuel d'utilisation et d'installation

2 AUDAC

Introduction Enceinte murale universelle

Les WXMK2/0 sont de puissantes enceintes 2 voies spécialement conçues pour une utilisation en extérieur et assurant une reproduction naturelle en haute fidélité de la musique et de la parole dans tous les environnements, des applications résidentielles modernes aux applications les plus exigeantes en extérieur dans des parcs, stades, hotels et même clubs.

L'enceinte, élégante et originale, est en ABS et héberge des composants de haute qualité. Elle est disponible avec trois tailles de haut-parleur: 3'' (7,6 cm), 5 1/4" (13,3 cm) et 8'' (20,3 cm), et peut être utilisée dans des systèmes standard à basse impédance ainsi que dans des installations de sonorisation en 100 V. Un traitement spécial avec revêtement pouré assure la protection ajustate quelles que soient les conditions climatiques. Grace à lui, la grille et le support en aluminium passent avec succès le test de 720 heures en brouillard salin. Un orifice de vidange derrière la grille en aluminium permet à l'eau de s'écouler et le connecteur rotatif étanche à 5 points permettant la sélection de puissance assure la conformité de l'enceinte avec la norme IP55. Le support de montage fourni permet l'installation à l'horizontal et à la verticale ainsi que l'orientation de l'enceinte, et un circuit de protection de pointe est intégré pour protéger le tweeter contre les surcharges.

Précautions

LISEZ LES INSTRUCTIONS SUIVANTES POUR VOITRE PROPRE SECURITE

• CONSERVEZ TOUJOURS CES INSTRUCTIONS POUR RÉFERENCE ULTÉRIEURE. NE LES JETEZ JAMAIS.
  MANIPULEZ TOUJOURS CETTE UNITE AVEC SOIN.
• TENEZ COMPTE DE TOUS LES AVERTISSEMENTS ET SUIVEZ TOUTES LES INSTRUCTIONS.
• N'UTILISEZ QUE LES OPTIONS ET ACCESSOIRES SPECIFIÉS PAR LE FABRICANT.
• NE FIXEZ L'ENCEINTE QU'A DES STRUCTURES POUVANT SUPPORTER SON POIDS. IGNORER CETTE PRECAUTION PEUT ENTRAINER LA CHUTE DE L'ENCEINTE.
• N'UTILISEZ PAS D'AUTRE MÉTHODE DE MONTAGE DE L'ENCEINTE QUE CELLE SPECIFIÉE. SI UNE FORCE EXTRÉME EST APPLIQUEÀ L'ENCEINTE, ELLE PEUT TOMBER.
• FIXEZ L'ENCEINTE À UNE ÉLINGUE DE SECURITE SI ELLE DOIT ÉTRE MONTÉE EN HAUTEUR. N'UTILISEZ QUE DES OUTILS ET MéTHODES D'ACCROCHAGE COMMUNÉMENT ACCEPTÉS DANS CE SECTEUR D'ACTIVITE.
• VÉRIFIEZ SOIGNÉUSESSION L'ÉTAT DE L'UNITE APRES DÉBALLAGE. SI LA BOîTE EN CARTON OU L'UNITE ELLE-MÉME EST ENDOMMAGEE, INFORMEZ-EN IMMÉDIATEMENT VÔTURE REVENDEUR.

• RESPECTEZ TOUJOURS LES RÉGEMENTATIONS ET EXIGENCES LOCALES CONCERNANT L'INSTALLATION, LA SUSPENSION ET LE RACCORDEMENT DE CETTE ENCEINTE. MÉME EN CAS DE SPECIFICATIONS AUTRES DANS LE PRESENT DOCUMENT.
  L'INSTALLATION DE CETTE ENCEINTE NE DOIT ETRE EFFECTUEE QUE PAR DU PERSONNEL QUALIFIÉ.

• UTILISEZ DES CÂBLES DE SECTION ADAPTÉE POUR RACCORDER L'ENCEINTE.

• UTILISEZ DES CÂBLES AVEC UN CODE COULEUR CLAIR POUR LA POLARITE ET RESPECTEZ LA MÉME POLARITÉ DANS LA TOTALITE DU SYSTEME.
• N'UTILISEZ QU'une SORTIE D'AMPLIFICATEUR DE TENSION ET D'IMPÉDANCE CORRECTES. DÉPASSER CES LIMITES POURRAIT CAUSER UN INCENDIE OU D'AUTRES DéFAILLANCES.

ÉVITEZ LES EXPLOSIONS : N'UTILISEZ PAS L'ENCEINTE À PROXIMATE D'ESSENCE, DE DILUANT OU D'AUTRES COMBUSTIBLES.

• EVITEZ LES CHOCSELECTRIQUES: ÉTEIGNEZ L'AMPLIFICATEUR QUAND VOUS BRANCHEZ L'ENCEINTE.
• N'UTILISEZ PAS L'ENCEINTE DE FAÇON PROLONGÉE EN CAS DE DISTORSION DU SON. CELA POURRAIT ENTRÄNER DES DOMMAGES PERMANENTS.

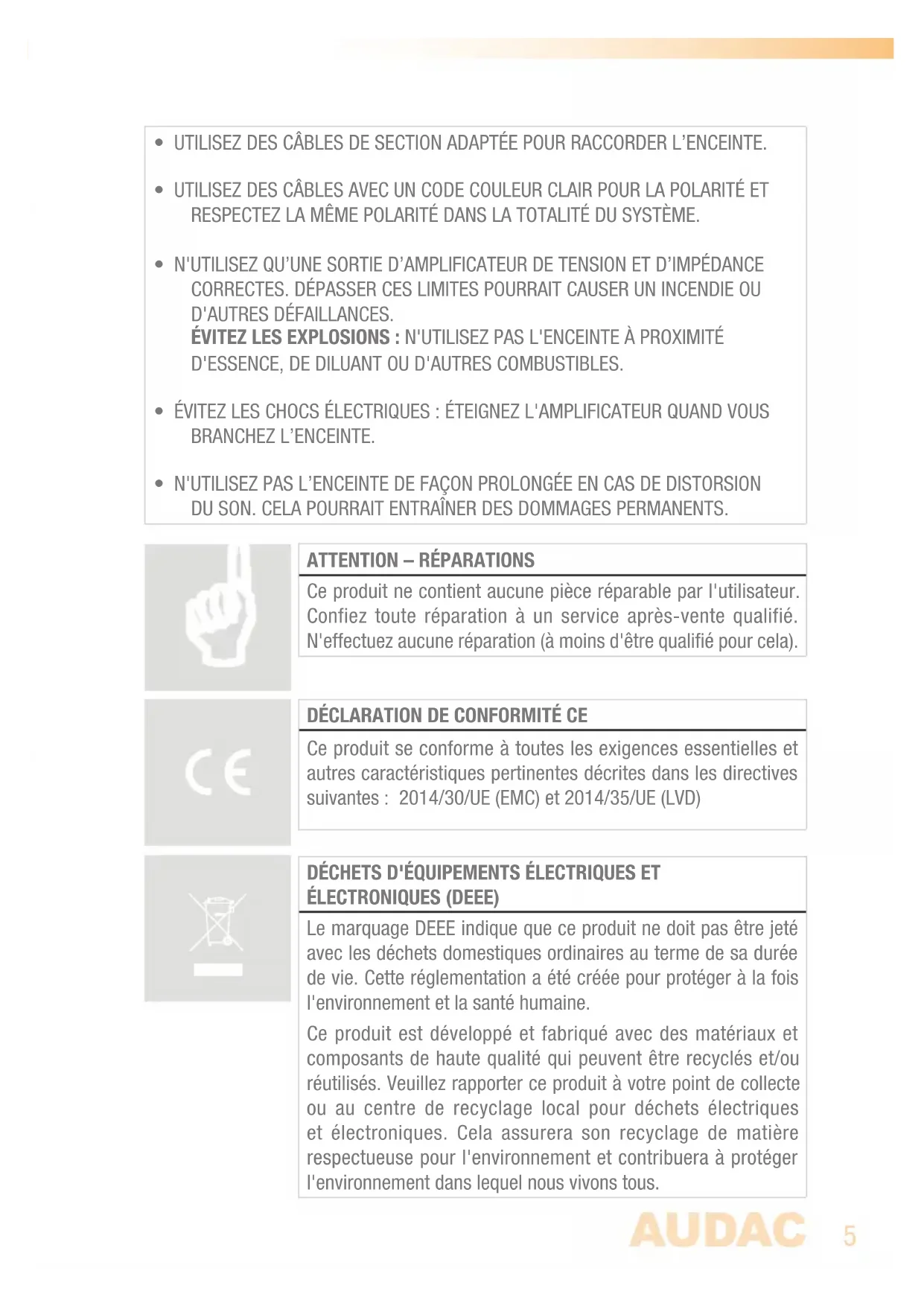

ATTENTION - RÉPARATIONS

Ce produit ne contient aucune piece réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié. N'effectuez aucune réparation (à moins d'être qualifié pour cela).

DECLARATION DE CONFORMITE CE

Ce produit se conforme à toutes les exigences essentielles et autres caractéristiques pertinentes décrites dans les directives suivantes : 2014/30/UE (EMC) et 2014/35/UE (LVD)

DECHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)

Le marquage DEEE indique que ce produit ne doit pas etre jeté avec les dechets domestiques ordinaires au terme de sa durée de vie. Cette reglementation a ete create pour protegger a la fois I'environnement et la santhe humaine.

Ce produit est développé et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez rapporter ce produit à votre point de collecte ou au centre de recyclage local pour déchets electriques etlectroniques.Cela assurera son recyclage de matière respectue pour l'environnement et contribuera à protégger l'environnement dans lequel nous vivons tous.

Installation de la WX802MK2/0

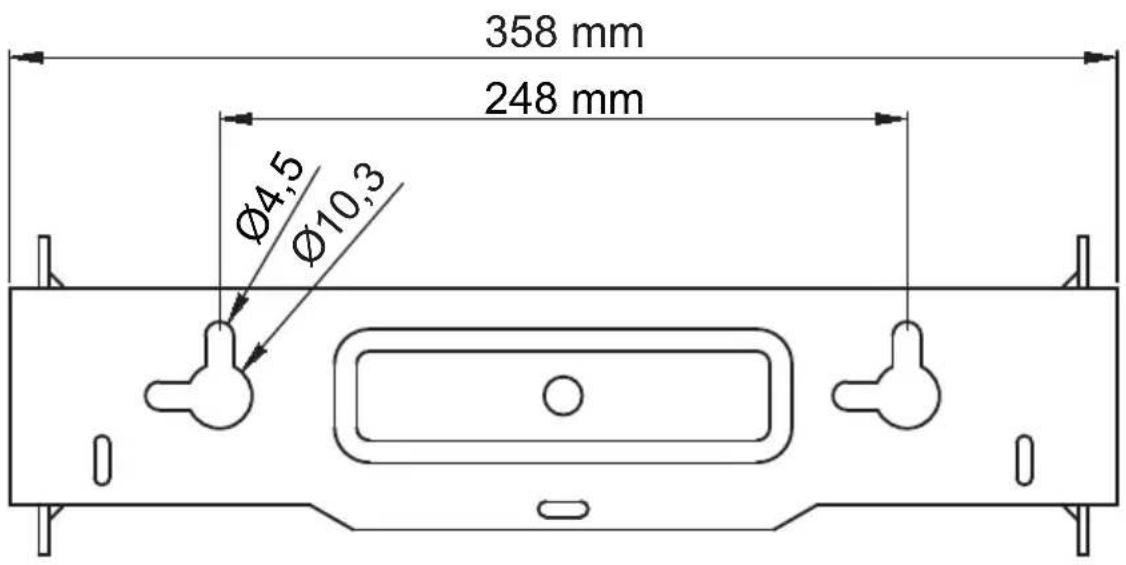

Étape 1 : montage de l'enceinte

L'enceinte peut être montée horizontally ou verticalément à l'aide du support de montage fourni. Pour monter l'enceinte à l'endroit souhaité, le support de montage doit être détached de l'enceinte. Pour ce faire, desserrez les molettes situées de part et d'autre de l'enceinte. ÀpRES cela, les orifices de montage doivent être visibles.

Pour un montage stable de l'enceinte, elle doit toujours être fixée à l'aide de deux vis. La position des orifices de montage dépend de l'orientation, horizontale ou verticale, de l'installation. Ensuite, le support peut être monté à l'endroit désiré. Utilisez toujours les moyens de fixation appropriés à la surface de montage. Une fois le support monté à l'endroit désiré, l'enceinte peut être fixée sur le support.

ATTENTION

Pour qu'aucune pluie ni aucun autre liquide ne puisse pénétrer dans l'enceinte quand elle est montée en extérieur, une structure spéciale a eté prévue côte interne de l'event de basse. Cette structure n'est fonctionnelle que si l'enceinte est installée en position correcte. L'enceinte doit être installée en orientant le woofer comme représenté ci-dessous. En cas d'installation verticalie, le tweeter doit se couver au-dessus du woofer, tandis qu'en cas d'installation horizontalie, le tweeter doit se couver sur la droite du woofer.

Étape 2 : réglages de puissance

Le réglage de puissance des enceintes WXMK2/0 est déterminé par l'orientation du connecteur étanche à l'arrière de l'enceinte. La partie cable du connecteur présente un repère sous forme d'un point blanc. C'est l'orientation de ce point blanc qui détermine la puissance可以选择. Les valeurs de puissance correspondantes sont indiquées sur l'autocollantprésent en face arrière de l'enceinte. La puissance/impédance de l'enceinte peut se régler sur 3 valeurs d'impédance pour un fonctionnement en 100 V et un quatrième réglage sert aux applications standard à basse impédance.

Si l'enceinte est raccordée à des installations en 70,7 V, la puissance indiquée dans l'image de la page précédente est divisée par deux, et en cas de raccordement à des installations en 50 V, la puissance est divisée par quatre.

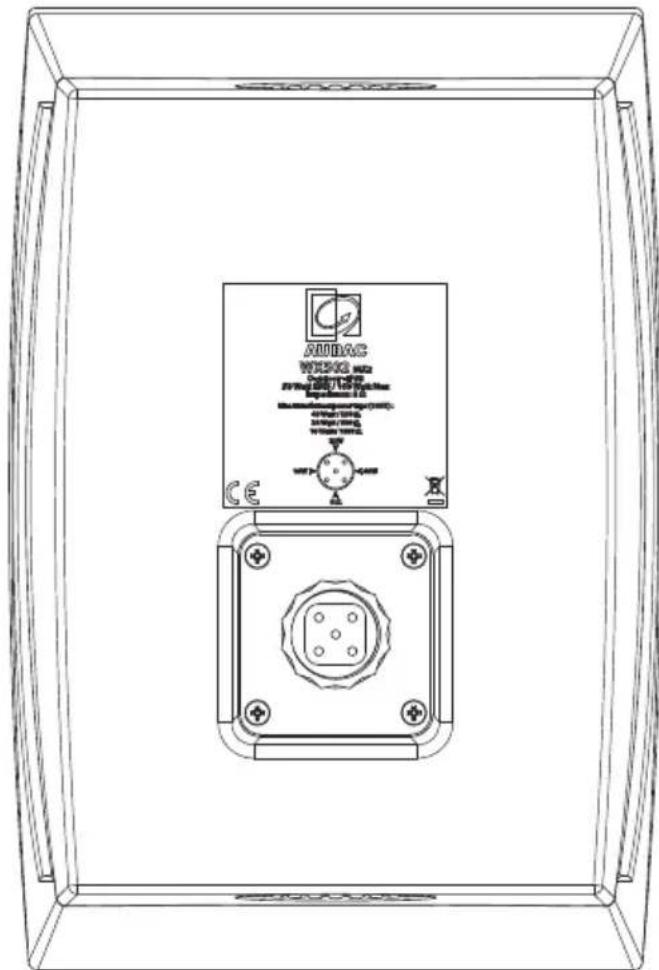

Étape 3 : établier les connexions

Après avoir branché le connecteur AWX5™ avec l'orientation correspondant à la puissance voulue, vissez la bague extérieure pour fixer le connecteur en place et garantir l'étanchéité de la connexion.

Étape 4 : profiter de la musique

Une fois les enceintes WX correctement installées, vous avez bien mérité de faire une pause, de vous détendre et de profiter de la musique!

Informations supplémentaires

Caracteristiques techniques

Puissance RMS 70 W

Réglages de puissance du transformateur de ligne 167 ohms/60 W

333 ohms/30 W

667 ohms/15 W

Niveau de pression acoustique pour 1 W à 1 m 89 dB

Pression acoustique max. pour 1 W à 1 m sous 8 ohms 108 dB

Pression acoustique max. pour 1 W à 1 m en 100 V 106 dB

Réponse en fréquence -3 dB 60 Hz - 18 kHz

Réponse en fréquence -10 dB 50 Hz - 20 kHz

Fréquence de séparation (crossover) 2400 Hz

Couverture horizontale 110^

Couverture verticale 110^

Haut-parleurs HF 1" + BF 8"

Connecteur AWX5TM

Support de montage Aluminium à revêtement poudré

Finition de façade Grille en aluminium à revêtement

poudré
