Caractéristiques techniques	Support mural pour téléviseurs LG, compatible avec les modèles de 32 à 55 pouces.
Type de montage	Montage fixe avec possibilité d'inclinaison.
Capacité de charge	Jusqu'à 40 kg.
Matériaux	Acier robuste pour une durabilité accrue.
Utilisation	Idéal pour un montage mural en intérieur, permettant un gain de place et une meilleure visibilité.
Maintenance	Vérifier régulièrement le serrage des vis et l'intégrité du support.
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité et la stabilité.
Informations générales	Inclus tous les accessoires nécessaires pour l'installation.

FOIRE AUX QUESTIONS - LSW400BG LG

Comment installer le support mural LG LSW400BG ?

Pour installer le support mural, commencez par localiser les montants dans le mur. Utilisez un niveau pour marquer les points de fixation. Percez des trous pour les vis et fixez le support en suivant les instructions fournies dans le manuel.

Quelle est la capacité de poids maximale du support mural LG LSW400BG ?

Le support mural LG LSW400BG peut supporter un poids maximal de 45 kg.

Est-ce que le LG LSW400BG est compatible avec toutes les tailles de téléviseurs ?

Le LG LSW400BG est compatible avec les téléviseurs de 32 à 55 pouces. Veuillez vérifier les dimensions de votre téléviseur avant l'achat.

Comment ajuster l'inclinaison du support mural ?

L'inclinaison peut être ajustée en dévissant les vis de réglage situées à l'arrière du support. Après avoir ajusté, resserrez les vis pour maintenir la position souhaitée.

Quels outils sont nécessaires pour l'installation du LG LSW400BG ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis, et éventuellement d'une clé à molette pour l'installation.

Que faire si le support mural ne semble pas stable après installation ?

Vérifiez que toutes les vis sont correctement serrées et que le support est fixé aux montants. Utilisez un niveau pour confirmer que le support est bien horizontal.

Le LG LSW400BG peut-il être utilisé sur des murs en béton ?

Oui, le LG LSW400BG peut être installé sur des murs en béton. Assurez-vous d'utiliser des chevilles adaptées pour béton lors de l'installation.

Comment puis-je nettoyer le support mural ?

Pour nettoyer le support mural, utilisez un chiffon doux légèrement humide. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver le manuel d'instructions pour le LG LSW400BG ?

Le manuel d'instructions est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de LG dans la section support.

MODE D'EMPLOI LSW400BG LG

Veuillez lire attentivement ce manuel avant demettre en service vous produit et conservez-le afin de pouvoir vous y reférer ulterieurement.

LSW200B

LSW200BG

LSW200BX

LSW200BXG

LSW400B

LSW400BG

Garantie:1an

Si vous produit presente un defaut de fabrication ou des matieres aux defecteurs pour une utilisation normale au cours de la période de garantie, contactez le détaillant chez qui vous l'avez acheté. Cette garantie ne s'applique qu'à l'acheteur initial du produit et à la région dans laquelle ce produit a ete acheté.

Accessoires

Cheville

Manuel d'utilisation

Clip de sécurité x2

Vis 2 units (M4X12mm)

Modèle LSW200BG/LSW200BXG/LSW400BG uniquement

Sur certains modèles, il est possible que l'adaptateur fourni ne puisse pas été utilisé.

• Si vous utilisez un autre cable que l'adaptateur fourni, prévoyez une distance suffisante par rapport au mur.
• Lorsque vous utilisez l'adaptateur fourni, il est possible que les terminaux du télévisueur soient masqués par cet adaptateur.

CONSIGNES DE SECURITE IMPORTANTES

Lisez les presents instructions.

Conservez ces instructions.

Tenez compte de tous les averissements.

Respectez toutes les instructions.

Avertissement

Faites appel à un installerateur qualifié pour installerer le support mural.

Pour installer le téléviseur, adressez-vous à l'installateur qualifié désigné par le détaillant.

L'installation du télévisuer par une personne non qualifiée est très dangereuse et peut entrainer des blessures.

Pour déplacer ou remplacer le support mural après qu'il a été installé, adressez-vous à l'installateur qualifié désigné par le détaillant.

L'installation nécessite une technique particulière; si vous installez ou déplacez vous-meme le téléviseur, vous encourez de graves problèmes de sécurité.

N'installez pas le support mural sur un mur qui ne peut pas en supporter le poids.

Si la partie du mur ou le support mural est installé n'est pas suffisamment résistant, le téléviseur peut tomber et provoquer des blessures.

Une fois le support mural installé, ne vous suspendez pas au téléviseur et ne le soumettez pas à des chocs.

Il poursait tomber et provoquer des blessures.

Lorsque vous installez le support mural, ne suspende jamais le cordon d'alimentation ou le cable de signal à l'arrête du téléviseur.

Il risquerait d'être endommagé et de provoquer un incendie, un chic électrique ou un endommagement du téléviseur.

Attention

Installez le téléviseur conformément aux consignes fournies dans le manuel d'utilisation.

Le non-respect des consignes peut provoquer des blessures graves et risque d'endommager le téléviseur.

Lors de l'installation, vérifie le type de matériel du mur et utilisez les chevilles et les vis fournies uniquement si les conditions le permettent.

Si vous n'utilise pas les chevilles ou les vis fournies, le support mural risque de ne pas supporter le poids du téléviseur et de presenter un risque pour la sécurité.

N'utilisez pas de chiffon humide pour nettoyer le télévisueur et ne placez pas un système de chauffage ou un humidificateur juste en dessous de l'endroit où il est installé.

Si de I'eau pénétre à l'intérieur du téléviseur ou que celui-ci est exposé à la chaleur et à l'humiidé, cela peut entraîner un incendie, un choc électrique ou un endommagement du téléviseur.

Débranche le cordon d'alimentation de la prise murale avant d'installer le téléviseur.

Si vous installez le télévisuer alors que le cordon d'alimentation est branché, cela peut provoquer un choc électrique ou un incendie.

Lorsque you raccordez le cable fourni au téléviseur, utilisez l'adaptateur (egalement fourni) pour éviter d'endommager le mur ainsi que le connecteur du téléviseur sous l'effet de la friction contre le mur. Utilisez uniquement les accessoires spécifiés par le fabricant.

Lorsque vous installez le téléviseur ou reglez sa hauteur après l'avoir installé, travailliez toujours en binôme.

Si vous procédez seul, le téléviseur risque de tomber, ce qui pourrait entrainer des blessures ou endommager le téléviseur.

Lorsque vous percez des trou s dans le mur, utilisez toujours une perceuse et un foret de diametre adapté. Respectez également les consignes indiquées concernant la profondeur des trou.

Si vous ne suivez pas la méthode indiquée pour installer le téléviser, celui-ci peut être installé de manière instable etprésenter un risque pour la sécurité.

N'installez pas le télévisuer à proximé d'un giclaur ou d'un détecteur, d'un objet pouvant émettre des vibrations ou des chocs, d'un cable électrique à haute tension ou d'une source d'alimentation autre que la prise murale.

N'installez pas le télévisuer à mains nues. Portez est très souvent des gants de travail propres.

You pourriez you blesser.

Avant l'installation

• N'utilisez pas le support mural à d'autres fins que pour fixer votre téléviseur au mur.
• Lors de l'installation/utilisation du support mural, veilles à ne pas endommager le produit et à ne pas compromètement votre sécurité.
  Si you n'avez pas lu ou compris l'integralite du manuel d'installation, n'installez pas le support mural et contactez vous service après-vente. Si you ne comprenez toujours pas les instructions après avoir contacté le service après-vente, faites installer le support par un installerateur qualifié.
• Meme si vous n'eties pas vous-meme un installerur qualifie, il est préferable d'avoir une experience dans les domains de la construction et de la mecanique pour comprendre l'ensemble de ce manuel et installer le support.
• Ce support est concu pour un mur responsable des montants à espacement standard ; le fabricant n'est pas responsable en cas d'installation sur un mur responsable des montants à espacement non standard.
  Fixez le support mural à l'aide des vis de maniere à ce qu'il soit place au centre des montants.
  Il est recommandé d'utiliser un détecteur de montants (disponible séparation).
• Lorsque vous installez le support mural sur un mur en béton ou autre matériel suffisamment résistant comme indiqué dans le manuel, il est recommendé d'enlever la partie du support pour une fixation sur un mur en bois et d'installer le support mural conformément aux instructions du manuel d'installation.
  Installez le support sur un mur droit uniquement.

Ne l'installez pas sur un mur ou la pente depasse la tolereance standard, sur un mur tres incline ou au plafond.

Le fabricant n'est pas responsable en cas de problèmes liés à l'installation du support sur un mur très incliné ou au plafond.

• Verifie que vous dispose de l'ensemble des accessoires avant d'installer le support mural. Le fabricant n'est pas responsable si des pieces sont perdues ou endommagées après l'ouverture de l'emballage interne.
• Gardez les accessoires fournis hors de portée des enfants, car ils seront de nombreux risques pour la sécurité, notamment d'étouffement en cas d'ingestion des pièces.
  Assurez-vous que les vis sont serees à fond et qu'elles appuient complètement contre le mur. Ne serrez pas trop fort les vis sinon vous risquez d'endommager le mur, d'entraver le fonctionnement, d'attenuer la résistance ou d'endommager le produit.

Voudevezdondcairetrésattention.

Veilz a ne pas installer un televiseur qui depasse la force exterieure ou l'effort de tension indiques.
* En manipulant les outils pour installer le support mural, voirlez à ne pas compromètement votre sécurité.

Méthode d'installation

Tournevis cruciforme (manuel ou électrique) - clé de 8 mm - perceuse - foret de Ø 8 mm spécial béton /

Foret de 4 mm spécial bois ou acier - niveau - détecteur de montants

• La méthode d'installation décrite se base sur le modele LSW200B. Le produit fourni peut différer du schéma.

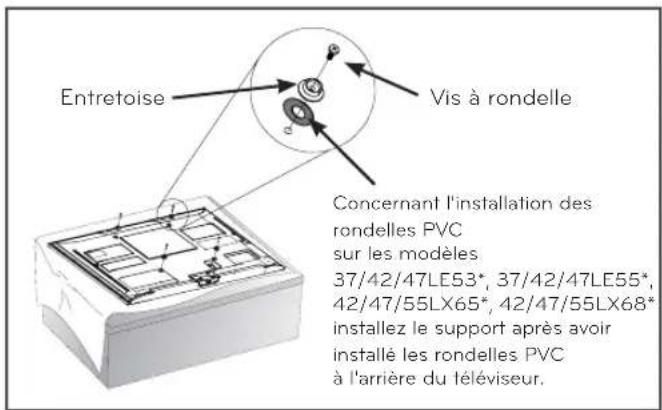

Fixation du support de montage au téléviseur

Si les vis ne sont pas entierement serees lorsque vous fixez les entreprises, verifie la profondeur d'assemblage des vis et reportez-vous au manuel de services techniques.

1. Si les vis sont installées sur la partie du support qui se fixe au mur, retirez-les.
2. Assemblez les entreprises et les vis à rondelle dans l'ordre indiqué sur la figure.
   Assurez-vous que les vis sont serrées à fond et que les entreprises appuient complètement contre le télévisuer.
3. Utilisez le tournevis cruciforme (manuel ou électrique) pour serrer les vis.

2

Fixation des chevilles et des vis

• Pour les murs en béton, béton léger, pierre naturelle dure, pierre naturelle tendre, briques ou parpaings qui ne risquent pas de se fendre, utilisez les chevilles et les vis fournies avec le support.

Veuillez suivre les instructions ci-dessous.

• Verifiez le matériel du mur et l'épaisseur de la finition.

• Pour l'installation du support sur un mur en bois, reportez-vous à la page 5.

• Pour l'installation sur un matériel non repertorié, installez le support de sorte que chaque point fixe puisse supporter une force de rupture de 70 kgf (686 N) et une force de cislaillement de 10 kgf (980 N) ou plus.

• Utilisez le foret de 8 mm spécial beton et une perceuse à percussion.

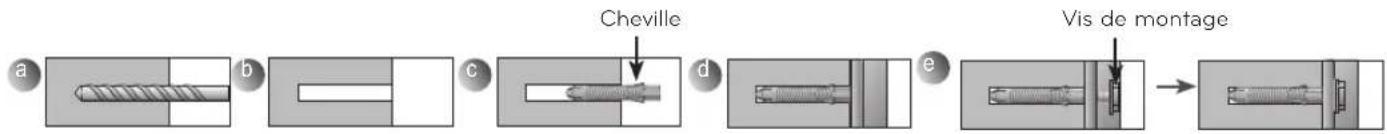

a. Utilisez le foret de 8 mm pour percer des trou s destinés aux chevilles d'une profondeur comprise entre 80 et 100 mm.
b. Nettoyez les troues perces.
c. Enoncez les chevilles fournies dans les trouss. (Pour ce faire, utilisez un marteau.)
d. Placez le support contre le mur en l'alignant sur l'emplacement des trous. Soulevez le mecanisme d'inclinaison de maniere a ce qu'il soit orienté vers le haut.
e. Alignez les vis de montage sur les trous et serrez-les. Les vis doivent etre serees avec un couple de 45 kgf/cm ou plus.

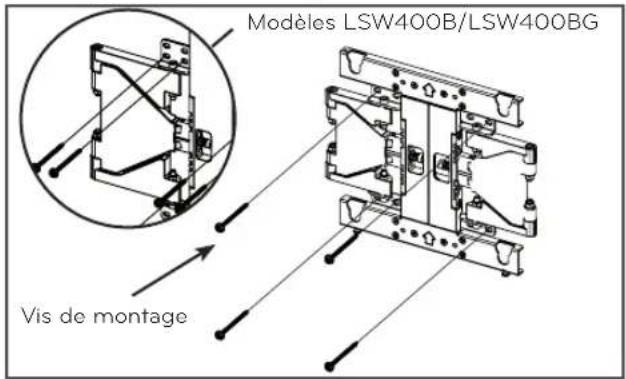

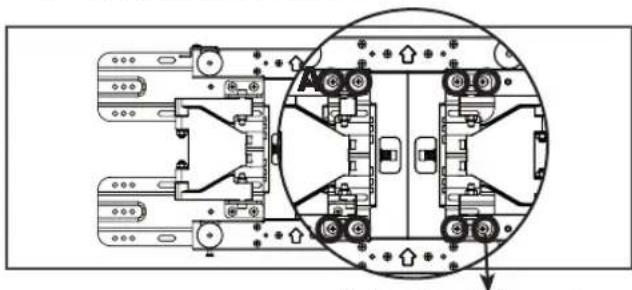

L'installation sera beaucoup plus simple si vous refirez les huit vis qui relient le support mural au support pour une fixation sur un mur en bois.

Retireez les vis de montage.

→Lorsque vous installez le support sur un mur en béton, tournez les huit vis de la partie A dans le sens inverse des aiguilles d'une montre pour les dévisser et retirer le support destiné à une fixation sur un mur en bois.
→Après avoir aligné le support mural sur l'emplacement d'installation, marquez sur le mur les endroits ou placer les vis, puis retirez le support mural.
→Reportez-vous à la partie ci-dessus pour savoir comment fixer le support mural.
Utilisez le niveau pour vérifier que le support mural est bien droit.

Si une vis ne peut pas etre fixe a l'emplacement prevu, il est possible de la decaler a l'emplacement le plus proche. En revanche, ne decalez pas plus de vis de l'emplacement prevu.
LSW200B/LSW200BG/LSW200BX/LSW200BXG: fixez une vis a gauche et a droite dans la partie supérieure, ainsi qu'une vis a gauche et a droite dans la partie inférieure.
LSW400B/LSW400BG: fixez deux vis à gauche et à droite dans la partie supérieure, ainsi qu'une vis à gauche et à droite dans la partie inférieure.
Utilizez le tournevis cruciforme (manuel ou electrique) ou la clé de 8 mm pour serrer les vis de sorte que le support appuie complètement contre le mur.

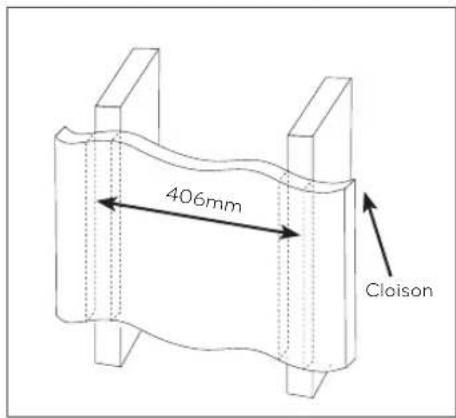

a. Localisez les montants (ils doivent etre espaces de 406 mm) à l'aide du détecteur de montants et reperez le centre de ces montants.

b. ÀpRES avoir aligné le support au niveau des repères sur le mur, marquez les endroits ou placer les vis puis enlevez le support.

c. Utilisez le niveau pour vérifier que le support mural est bien droit.

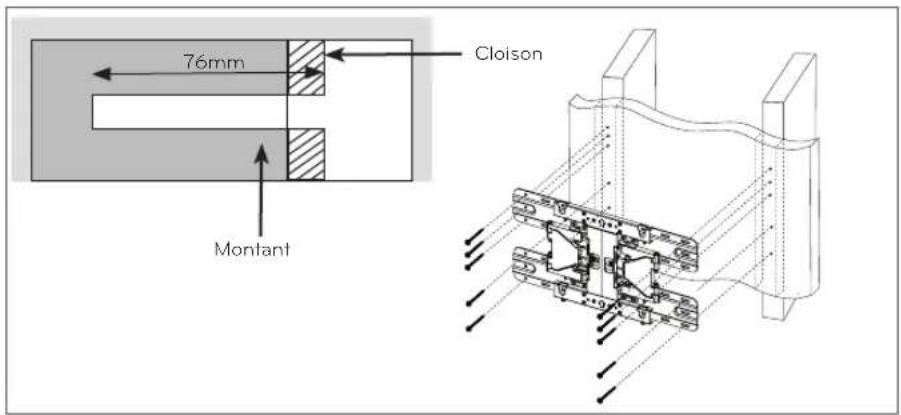

d. Utilisez le foret de 4 mm spécial bois pour pincer des trous de 76 mm de profondeur ou plus aux emplacements que vous avez reperees pour les vis.

e. Nettoyez les trouss percés.

f. Fixez le support au mur en serrerant les vis dans les trous percés.

Assurez-vous que les vis sont serrées à fond et que le support mural appuie complètement contre le mur.

(Ne serrez pas les vis trop fort, sous peine d'endommager la cloison.)

Utilisez le tournevis cruciforme (manuel ou electrique) ou la clé de 8 mm pour serrer les vis.

4

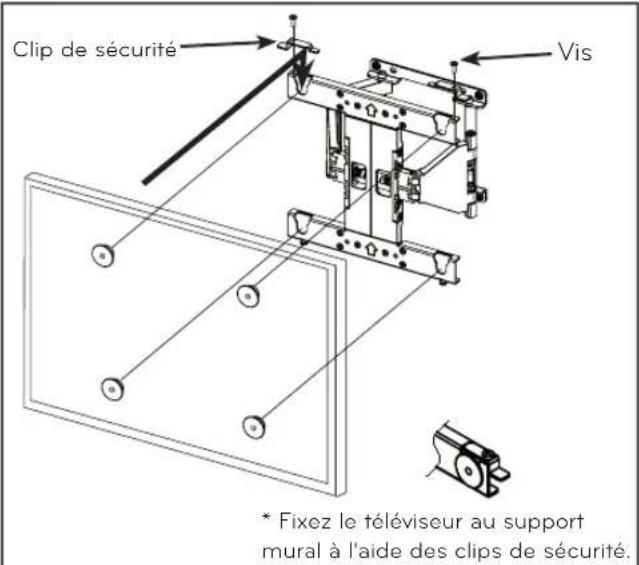

Assemblage du téléviseur au support mural

• Installez le téléviseur avec l'aide d'une ou plusieurs personnes.

1. Installez le téléviseur muni des entreprises sur le support fixé au mur dans le sens de la flèche. Alignez d'abord la partie inférieure, puis soulevez légerement le téléviseur pour aligner la partie supérieure.
2. Assemblez les clips de sécurité fournis comme indiqué sur la figure pour empêcher le téléviseur de bouger, et serrez les vis à fond. Si les clips de sécurité ne sont pas parfaitement serrés comme indiqué sur la figure, le téléviseur risque de tomber.
   Tirez sur le bas du télévisuer pour vous assurer qu'il est bien fixé.
   → Si vous installez un téléviseur muni d'enceintes au mur, tenez le téléviseur et non les enceintes.
   → Si vous installez l'écran à la verticale, ne le faites tourner à 90 degrés qu'au moment de l'installation. (VESA 200 x 200 et 400 x 400 uniquement)
   L'espace minimal entre le télévisuer et le mur est de 14 mm. Si vous utilisez des cables ou accessoires non fournis avec le produit, assurez-vous de prévoir une distance suffisante par rapport au mur pour éviter d'appliquer une force excessive sur ces cables ou accessoires.
   → Si vous exercez une trop grande force sur le téléviseur, celui-ci risque d'être endommagé.

5

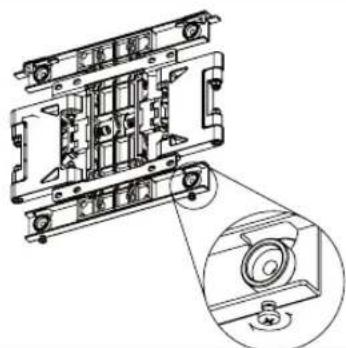

Réglage de l'horizontalité du téléviseur

Si le téléviseur n'est pas droit après son installation, ajustez l'horizontalité à l'aide des vis.

(Suivant le sens dans lequel vous tournez les vis, le réglage se fera vers le haut ou vers le bas.)

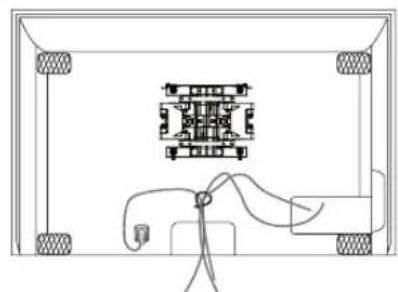

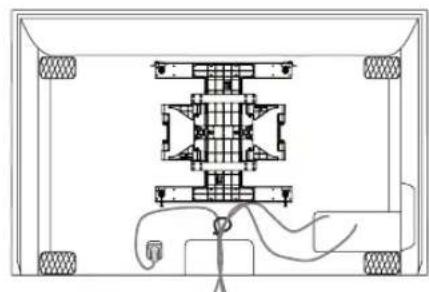

Disposition des cables et mise en place des coussinets de protection

• Organisez les câbles comme indiqué sur la figure. Achetez un serre-câble ou utilisez celui fouri avec vous
  televiseur ou moniteur.
• Mettez en place les coussinets de protection pour atténuer les chocs en cas de contact du téléviseur avec
  le mur lorsque vous modifiez l'inclinaison.
• Vous pouvez les disposeur ou vous voulez, comme indiqued sur la figure.

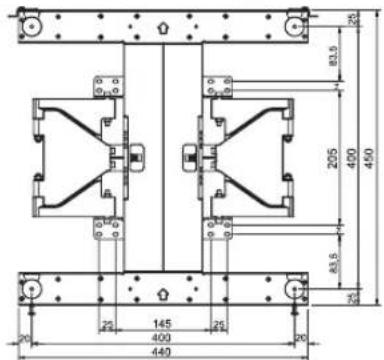

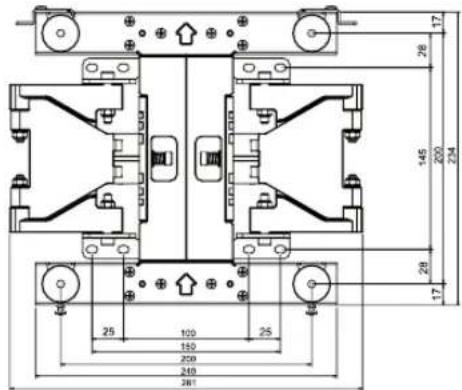

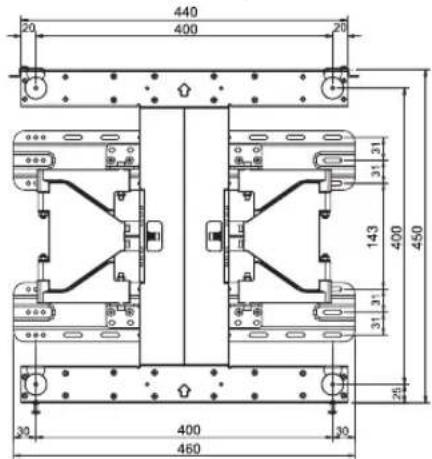

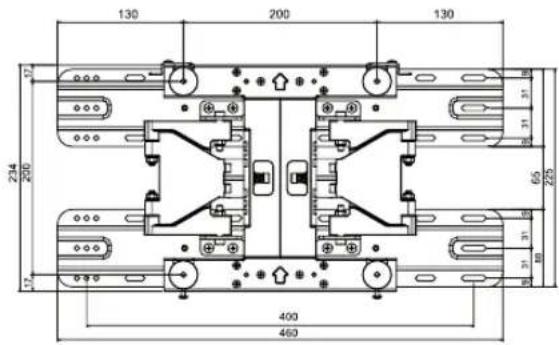

Specifications

Nom du modele	LSW200B LSW200BG	LSW200BX LSW200BXG	LSW400B LSW400BG
Largeur (mm)	281 281	440
Hauteur (mm)	234 234	450
Profondeur (mm)	14 21,5	14
Poids (kg)	1,5 1,5 3,4
Spécification VESA pour le montage mural	200 X 200	200 X 200 400	x 400
Capacité de charge maximale (kg)	40 40 50

Nom du modele	LSW200B LSW200BG	LSW200BX LSW200BXG	LSW400B LSW400BG
Largeur (mm)	460 460	460
Hauteur (mm)	234 234	450
Profondeur (mm)	20 27,5	20
Poids (kg)	3,2 3,2 5,6
Spcification VESA pour le montage mural	200 X 200	200 X 200	400 x 400
Capacité de charge maximale (kg)	40 40 50

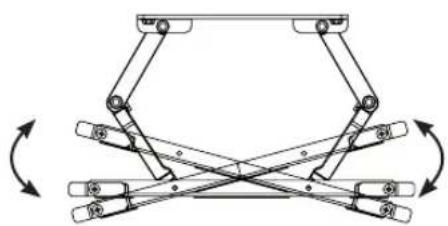

-15°～+15°±2°

-15^ +15^ ± 2^

LG

Life's Good

Le nom du modele et le numero de série du produit sont indiqués à l'arrière ou sur le cote du produit. Inscrivez-les ci-dessous pour reference ultérieure.

MODELE

NUMERO DE SÉRIE

Affichages pris en charge

(Consulter le détaillant pour avoir la liste des modèles)
