Type de produit	Montre bracelet chronographe
Marque	Torgoen
Modèle	T16CR41L
Mouvement	Quartz à pile
Fonctions principales	Affichage heures, minutes, secondes ; date ; chronographe (mesure 60 s, 30 min, 1/10 s) ; fonction addition et split-time ; arrêt sur seconde
Affichage	Aiguilles (heure, minute, seconde) ; compteurs chronographe (secondes au centre, minutes à 9h, heures à 6h) ; guichet date à 3h
Commandes	Couronne (positions I, II, III) ; poussoir A (départ/arrêt) ; poussoir B (remise à zéro/rappel)
Dimensions du boîtier	Environ 42 mm de diamètre (estimation)
Étanchéité	Non spécifiée dans la notice ; usage courant conseillé
Alimentation	Pile bouton (type non spécifié)
Réglages disponibles	Mise à l'heure ; correction rapide de la date ; ajustage des aiguilles du chronographe en position zéro ; remise à zéro des compteurs
Entretien et nettoyage	Éviter les chocs et l'humidité excessive ; nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à des températures extrêmes ni à des champs magnétiques forts
Pièces détachées et réparabilité	Consulter un horloger agréé pour le remplacement de la pile ou la réparation
Informations générales	Notice d'utilisation fournie ; disponible en téléchargement sur notice-facile.com

FOIRE AUX QUESTIONS - T16CR41L Torgoen

Comment régler l'heure sur ma montre Torgoen T16CR41L ?

Tirez la couronne en position III pour arrêter le mouvement. Tournez la couronne jusqu'à afficher l'heure exacte. Repoussez la couronne en position I. Pour un réglage à la seconde près, tirez la couronne au passage de l'aiguille des secondes à 60.

Comment corriger la date ?

Tirez la couronne en position II. Tournez-la jusqu'à afficher la date souhaitée. Repoussez en position I. Évitez de régler la date entre 21h et 24h pour ne pas endommager le mécanisme.

Comment utiliser le chronographe (start/stop) ?

Appuyez sur le poussoir A pour démarrer le chronométrage. Appuyez à nouveau sur A pour arrêter. Lisez les compteurs : secondes au centre, minutes à 9h, heures à 6h. Appuyez sur B pour remettre à zéro.

Comment faire un chronométrage avec totalisation (addition) ?

Démarrez avec A. Appuyez sur A pour stopper (temps intermédiaire). Appuyez à nouveau sur A pour redémarrer. Le chronomètre additionne les temps. Arrêtez final avec A, lisez le total, puis remettez à zéro avec B.

Comment mesurer un temps intermédiaire (split-time) ?

Démarrez avec A. Pour lire un intermédiaire, appuyez sur B (les aiguilles s'arrêtent, le chrono continue en arrière-plan). Appuyez à nouveau sur B pour que les aiguilles rattrapent le temps écoulé. Arrêtez avec A pour le temps final.

Les aiguilles du chronographe ne reviennent pas à zéro. Comment les ajuster ?

Tirez la couronne en III. Appuyez simultanément sur A et B pendant 2 secondes : l'aiguille des secondes tourne de 360°. Utilisez A pour ajuster pas à pas ou en continu l'aiguille des secondes, puis B pour passer à l'aiguille suivante. Répétez pour les compteurs. Repoussez la couronne en I.

Comment remettre à zéro uniquement un compteur spécifique ?

Placez la couronne en position II. Appuyez sur A pour sélectionner le compteur (l'aiguille bouge). Appuyez sur B pour remettre ce compteur à zéro. Répétez si nécessaire.

Quelle pile utiliser et comment la changer ?

La pile est une pile bouton (type non spécifié dans la notice). Il est recommandé de faire changer la pile par un horloger professionnel pour éviter d'endommager le mouvement.

Ma montre est-elle étanche ?

La notice ne précise pas le degré d'étanchéité. Il est conseillé d'éviter tout contact prolongé avec l'eau et de ne pas utiliser les poussoirs sous l'eau.

Comment régler l'heure après un changement de pile ?

Tirez la couronne en II, tournez pour afficher la veille de la date actuelle. Tirez en III (arrêt seconde). Tournez pour faire défiler jusqu'à la date actuelle puis l'heure exacte. Repoussez en I. Respectez le cycle de 24h pour l'alternance AM/PM.

MODE D'EMPLOI T16CR41L Torgoen

Aiguilles de la montre Aiguille des minutes Chronomètre 30 minutes Chronomètre 1/10" de seconde Poussoir A Poussoir B Dateur Chronomètre 60 secondes Aiguille des heures Couronne de réglage (positions I, II, III)

P.41

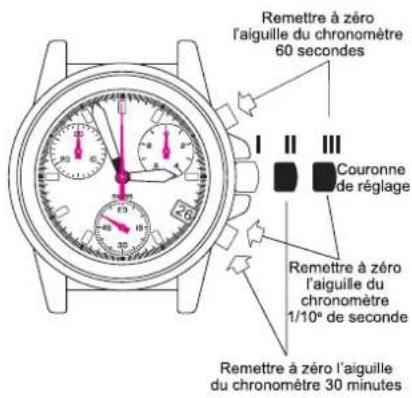

REMISE À ZÉRO DES CHRONOMÈTRES
Couronne de réglage en position II ou III (G10.211)

Remettre à zéro l'aiguille du chronomètre 60 secondes Couronne de réglage Remettre à zéro l'aiguille du chronomètre 1/10° de seconde Remettre à zéro l'aiguille du chronomètre 30 minutes

P.42

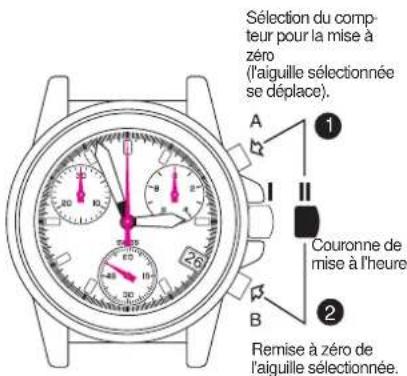

MISE A ZERO DES COMPTEURS

Couronne en position II

(G10.212)

Sélection du compteur pour la mise à zéro (l'aiguille sélectionnée se déplace). A 1 I Couronne de mise à l'heure 2 B Remise à zéro de l'aiguille sélectionnée.

P.43

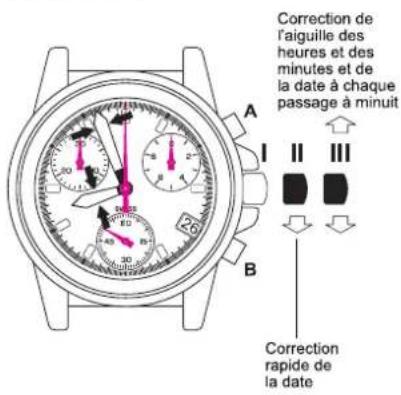

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Correction de l'aiguille des heures et des minutes et de la date à chaque passage à minuit Correction rapide de la date

Note:
Couronne de réglage en position III : ARRÊT SUR SECONDE
P.44

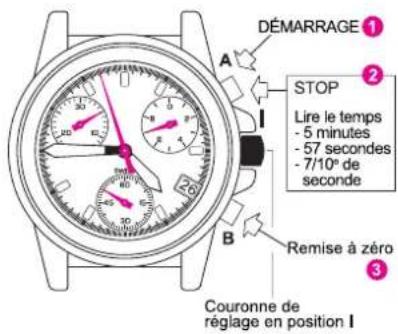

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

DÉMARRAGE STOP Lire le temps - 5 minutes - 57 secondes - 7/10° de seconde Remise à zéro Couronne de réglage en position I

① à ③ ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronographe dans leur position d'origine. Si nécessaire, voir le paragraphe REMISE À ZÉRO DES CHRONOMÈTRES.

P.45

MODE DE CHRONOMÉTRAGE

Fonction ADDITION

STOP Lire REDÉMARRAGE STOP Lire DÉMARRAGE Couronne de réglage en position 1 Remise à zéro P.46

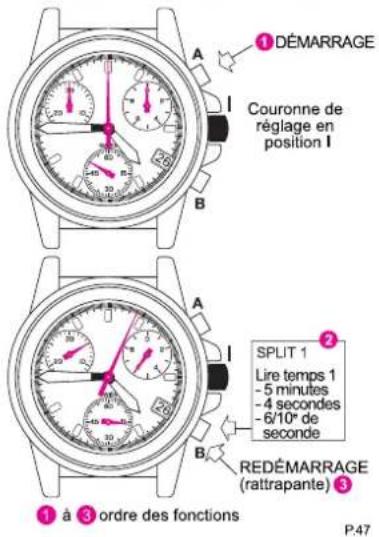

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

DÉMARRAGE Couronne de réglage en position I SPLIT 1 Lire temps 1 - 5 minutes - 4 secondes - 6/10° de seconde REDÉMARRAGE (rattrapante) à 3 ordre des fonctions P.47

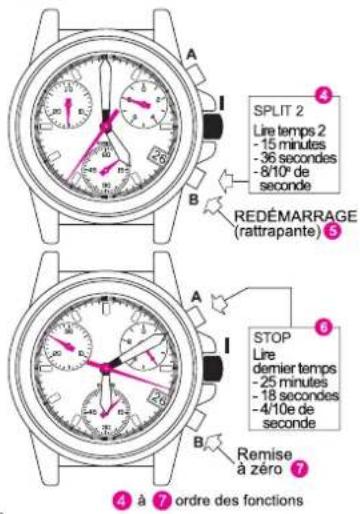

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES (suite et fin)

SPLIT 2 Lire temps 2 -15 minutes -36 secondes -8/10° de seconde REDÉMARRAGE (rattrapante) STOP Lire demier temps -25 minutes -18 secondes -4/10e de seconde Remise à zéro ordre des fonctions

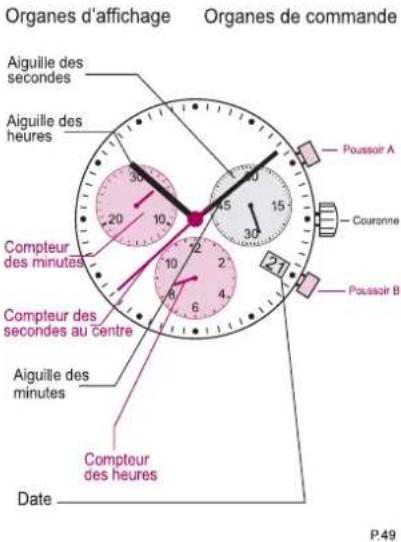

INSTRUCTIONS DE RÉGLAGE POUR (T16-5030.D/T22/T35)

Organes d'affichage Organes de commande Aiguille des secondes Aiguille des heures Compteur des minutes Compteur des secondes au centre Aiguille des minutes Date Poussoir A Couronne Poussoir B 30 20 10 45 15 30 21 10 8 6 4 Compteur des heures P.49

Compteur des minutes Poussoir A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

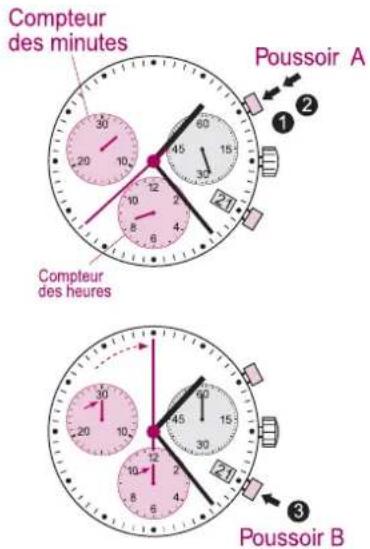

Chronogr aphe: fonction de base

(Start / Stop / remise à zéro)

Exemple:

① Start: Appuyer sur le poussoir A.

2 Stop: Pour interrompre le chronométrage, appuyer à nouveau sur le poussoir A et lire les 3 compteurs du chronographe: 1h, 20mn, 10 s

③ Mise à zéro:

Appuyer sur le poussoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Poussoir A 1 2 3 4 30 60 15 20 10 30 10 12 2 5 4 Compteur des heures Poussoir B 21 5 12 8 6 4 30 45 15 30 60 15 10 12 2 5 4 P.52

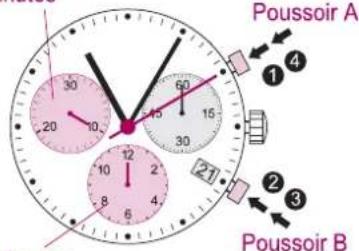

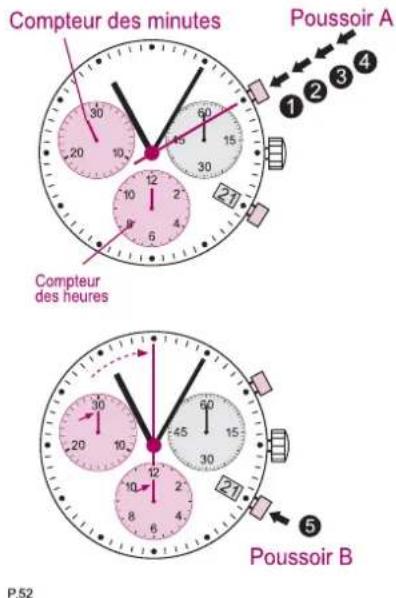

Chronographe: Chronométrage avec totalisation

Exemple:

① Start: (Faire démarrer le chronométrege)

② Stop: (P.ex. 15mn 5 s après ①)

3 Restart: (Relancer le chronométrage)

L. ④* Stop: (P.ex. 13 mn 5 s après ③)

$$ = 2 8 \mathrm{mn} 1 0 \mathrm{s} $$

(Le temps de chronométrage total est indiqué)

⑤ Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

* Le chronométrage avec totalisation peut se poursuivre après ④. Appuyer pour cela sura A (Restart/ Stop, Restart / Stop, ...)

P.53

Compteur des minutes

Poussoir A 1 4 2 3 Poussoir B 30 60 15 20 10 30 12 2 4 8 6 4 21

Compteur des heures

30 20 10 12 8 5 4 6 30 45 60 15 30 21 5 Pouss

P.54

Poussoir B

Chronographe: Chronométrage des temps intermédiaires

Exemple:

1 Start: (Faire démar rer le chronométrage)

2 Affichage du temps intermédiaire: P.ex. 10mn 10 s (le chronométrage continue à l'arrière-plan)

3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)

4 Stop: (Le temps final est affiché)

⑤ Mise à zéro: Les 3 aiguilles du chronographe sont remis à zéro.

Nota

D'autres temps intermédiaires peuvent être chronométrés après ③. Appuyer pour cela le poussoir B (affichage du temps intermé-diaire/rattrapage du temps chronométré, ...)

P.55

Compteur des minutes Compteur des secondes au centre Compteur des heures Poussoir A Poussoir B P.56

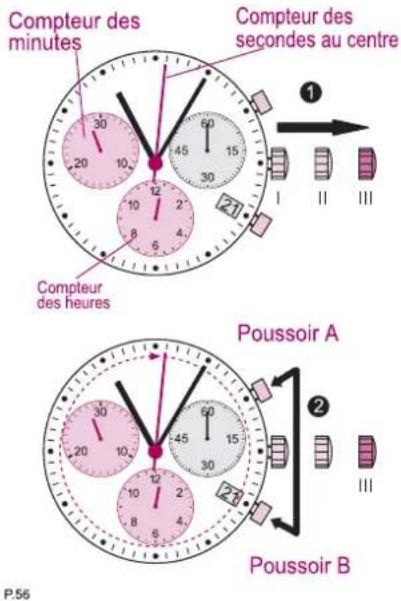

Ajustage des aiguilles du chronographe en position zéro

Exemple:

Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

1 Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
② Appuyer simultanément pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360°→ le mode correction est activé).

P.57

Ajustage de l'aiguille du compteur des secondes au centre Pas à pas: A 1 pression brève En continu: A 1 pression maintenue Ajustage de l'aiguille suivante B Ajustage de l'aiguille du compteur des heures (pos.6 h) Pas à pas: A 1 pression brève En continu: A 1 pression maintenue Ajustage de l'aiguille suivante B Ajustage de l'aiguille du compteur des minutes (pos.9 h) Pas à pas: A 1 pression brève En continu: A 1 pression maintenue 3 Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.58

Réglage de l'heure

1* Tirer la couronne en position III (l'aiguille des secondes s'immobilise).
② Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

③ Repousser la couronne en pos. I

Nota

• Pour régler l'heure «à la seconde près», 1 doit être tirée lorsque l'aiguille des secondes est en position «60» (I). Après avoir réglé l'aiguille des héures et des minutes, 3 doit être repoussée en pos. I «à la seconde près».

Correction rapide de la date

1 Tirer la couronne en pos.II (la montre continue de fonctionner).
② Tourner la couronne jusqu'à ce que la date actuelle apparaisse.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entraînement du calendrier de 21h–24h, il faut régler date sur le jour suivant.

P.59

Réglage de la date et de l'heure après un changement de pile

Exemple:

• Date / heure indiquée par la montre:
• Date/heure actuelle:

17 / 1:25 AM 4 / 8:30 PM

1 Tirer la couronne en pos. Il (la montre continue de fonctionner).

② Tourner la couronne jusqu'à ce que la veille de la date actuelle apparaisse 3.

P.61

Aiguille des secondes 3

③ • Tirer la couronne en possession III (l'aiguille des secondes s'immobilise).

4 • Tourner la couronne jusqu'à ce que la date actuelle 4 apparaisse.
5 ** Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Nota

* Pour le réglage de l'heure «à la seconde après», voir nota au chapitre «réglage del'heure».
** Respecter le rythme de 24 heures.

P.62

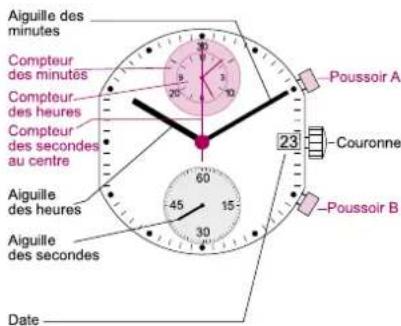

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Aiguille des minutes Compteur des minutés Compteur des heures Compteur des secondes au centre Aiguille des heures Aiguille des secondes Date Poussoir A Couronne Poussoir B

P.63

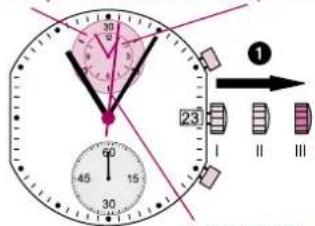

Réglage de l'heure

1* Tirer la couronne en position III (l'aiguille des secondes s'immobilise).

② Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

③* Repousser la couronne en pos. I.

Nota

* Pour régler l'heure «à la seconde exacte», ① doit être tirée lorsque l'aiguille des secondes est en position «60» (I). Après avoir réglé l'aiguille des heures et des minutes, ③ doit être repoussée en pos. I «à la seconde exacte».

P.64

Correction rapide de la date

① Tirer la couronne en pos. II (la montre continue de fonctionner).

2 Tourner la couronnne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle 1 apparaisse.

3 Repousser la couronne en pos. I.

Nota

Pendant la phase d'entraînement du calen-drier de 20.30h – 24h, il faut régler la date sur le jour suivant.

Réglage de la date et de l'heure

Exemple:

- Date/heure indiquée par la montre: 17 / 01:25 - Date/heure actuelle: 4 / 20:30

① Tirer la couronne en pos. II (la montre continue de fonctionner).

2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse 3.

P.66

Aiguille des secondes

③ • Tirer la couronne en position III (l'aiguille des secondes s'immobilise).

4 Tourner la couronne jusqu'à ce que la date actuelle apparaisse.
5** Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Nota

* Pour le réglage de l'heure «à la seconde exacte», voir nota au chapitre «réglage de l'heure».
**Respecter le rythme de 24 heures.

P.67

Compteur des minutes Compteur des heures

Poussoir A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

23 20 60 45 15 30 Poussoir B

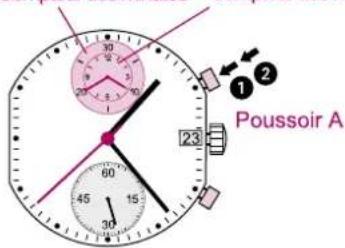

Chronographe: fonction de base

(Start / Stop / remise à zéro)

Exemple:

① Start: Appuyer sur le poussoir A.

② Stop: Pour interrompre le chronométrage, appuyer à nouveau sur le poussoir A et lire les 3 compteurs du chronographe: 4h / 20 mn / 38 s

③ Mise à zéro:

Appuyer sur le poussoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Poussoir A

0 23 5 45 15 30

Poussoir B

P.68

P.69

P.70

Chronographe: Chronométrage avec totalisation

Exemple:

① Start: (Faire démarrer le chronométrage)
② Stop: (P. ex. 15 mn 5 s après ①)
→③ Restart: (Relancer le chronométrage)
L ④* Stop: (P. ex. 10 mn 5 s après ③)

= 25 mn 10 s (Le temps de chronométrage total est indiqué)

⑤ Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

* Le chronométrage avec totalisation peut se poursuivre après ④. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Chronographe: Chronométrage des temps intermédiaires

Exemple:

① Start: (Faire démarrer le chronométrage)

Affichage du temps intermédiaire: P. ex. 10 mn 10 s (le chronométrage continue à l'arrière-plan)

Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)

Stop: (Le temps final est affiché.)

Mise à zéro: Les 3 aiguilles du chronographe sont remis à zéro.

Nota

* D'autres temps intermédiaires peuvent être chronométrés après ③. Appuyer pour cela le poussoir B (affichage du temps intermédiaire - aire / rattrapage du temps chronométré, ...)

P.71

P.73

Compteur des minutes Compteur des heures

30 25 15 60 45 30 1 23 I II III

Compteur des secondes au centre Poussoir A

Poussoir A 2 111

Poussoir B

P.74

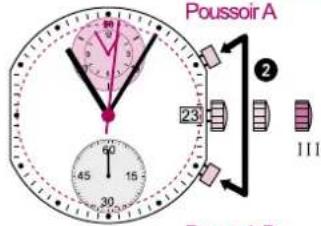

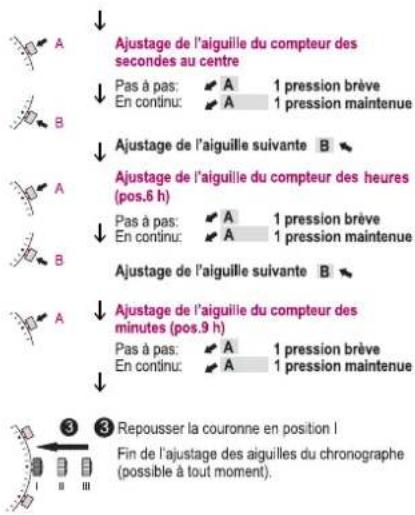

Ajustage des aiguilles du chronographe en position zéro

Exemple:

Une ou plusieurs des aiguilles du chrono - graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
② Appuyer simultanément pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360° → le mode correction est activé).

↓

Ajustage de l'aiguille du compteur des secondes au centre Pas à pas: A 1 pression brève En continu: A 1 pression maintenue
Ajustage de l'aiguille suivante B
↓ Ajustage de l'aiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas à pas: A 1 pression brève En continu: A 1 pression maintenue

Repousser la couronne en position | Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.76

3 Restart: (Relancer le chronométrage)
