Type de produit	Enceinte acoustique
Marque	Panasonic
Modèle	TYSP50P5H
Utilisation prévue	Exclusivement avec écran plasma 16/9
Puissance nominale max.	8 W
Connectique	2 x câbles d'enceinte (rouge/noir)
Longueur des câbles	20 cm
Accessoires fournis	Supports de montage (x2 droit, x2 gauche), vis de fixation (x12), éponges (x2), câbles d'enceinte (x2)
Installation	Fixation par crochets à l'arrière de l'écran plasma, puis vissage des supports
Orientation	Gauche et droite, avec éponges de protection
Matériau	Non précisé (plastique/métal probable)
Couleur	Non précisée (généralement noir)
Nettoyage	Chiffon doux sec ou légèrement humecté de détergent doux, sans solvants
Sécurité	Ne pas suspendre, bien serrer les vis, éviter les sources de chaleur et l'humidité
Compatibilité	Écrans plasma Panasonic 37, 42, 50 pouces
Réparabilité	Contacter un technicien qualifié en cas de problème

FOIRE AUX QUESTIONS - TYSP50P5H PANASONIC

Comment installer l'enceinte sur l'écran plasma ?

Fixez d'abord les éponges sur les faces en contact avec l'écran, puis montez les supports de montage sur chaque enceinte. Accrochez les enceintes à l'arrière de l'écran en insérant les crochets dans les trous prévus, puis abaissez-les et serrez les vis de fixation.

Quels accessoires sont fournis avec l'enceinte ?

Le kit comprend 2 supports de montage droits, 2 supports gauches, 12 vis de fixation, 2 éponges et 2 câbles d'enceinte de 20 cm.

Puis-je utiliser ces enceintes avec un autre amplificateur que l'écran plasma Panasonic ?

Ces enceintes sont conçues exclusivement pour les écrans plasma 16/9. Si vous les utilisez avec un autre amplificateur, assurez-vous que le niveau d'entrée ne dépasse pas 8 W pour éviter tout risque d'incendie.

Quelle est la puissance nominale maximale des enceintes ?

La puissance nominale maximale est de 8 W. Ne dépassez pas cette valeur pour ne pas endommager les enceintes ou provoquer un incendie.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. En cas de saleté tenace, humidifiez légèrement le chiffon avec un détergent domestique doux, puis essuyez avec un chiffon sec. N'utilisez jamais de solvants comme l'alcool ou les diluants.

Puis-je suspendre les enceintes par leurs câbles ?

Non, ne suspendez jamais les enceintes. Elles pourraient tomber et blesser quelqu'un, surtout des enfants. Suivez scrupuleusement les instructions d'installation.

Que faire si les enceintes présentent une anomalie ?

Débranchez immédiatement le cordon d'alimentation de l'amplificateur et contactez un technicien de service qualifié. N'essayez pas de réparer vous-même.

Les enceintes sont-elles compatibles avec tous les écrans plasma Panasonic ?

Elles sont conçues pour les écrans plasma 16/9 de Panasonic de 37, 42 et 50 pouces. Vérifiez la présence de trous de crochet à l'arrière de votre écran.

Comment brancher les câbles d'enceinte ?

Préparez les extrémités des câbles, puis branchez-les en respectant la polarité : câble rouge pour le (+) et noir pour le (-). N'inversez pas les câbles. Suivez le schéma selon la taille de l'écran (37/42 ou 50 pouces).

Pourquoi ne faut-il pas placer les enceintes près d'un téléviseur à tube cathodique ?

Les haut-parleurs contiennent des aimants puissants qui peuvent provoquer des taches de couleur sur les écrans à tube cathodique. Maintenez une distance suffisante.

MODE D'EMPLOI TYSP50P5H PANASONIC

Ne suspendez pas les enceintes.

- Vous risqueriez d'être blessé si les enceintes tombent. Faites particulièrement attention pour assurer la sécurité des enfants.

Ces enceintes sont conçues pour être utilisées avec l'écran plasma 16/9ème seulement.

- Si vous les raccordez à un autre amplificateur, veillez à ce que le niveau d'entrée maximum soit compris dans les limites du niveau nominal (8 W). Si le niveau d'entrée nominal est dépassé, ceci pourrait causer un incendie.

Veillez à bien serrer toutes les vis lors de l'installation.

- Si l'installation n'est pas effectuée correctement, les enceintes risqueront de n'être pas assez solides et de tomber, ce qui pourrait causer des blessures.

Accessoires

Support de montage(droit)......2Support de montage(gauche) ......2[IMAGE]

Vis de fixation desupport ......12

Eponge......2

Câble d'enceinte(20 cm) ......2

Installation

Installation sur l'écran plasma 16/9ème

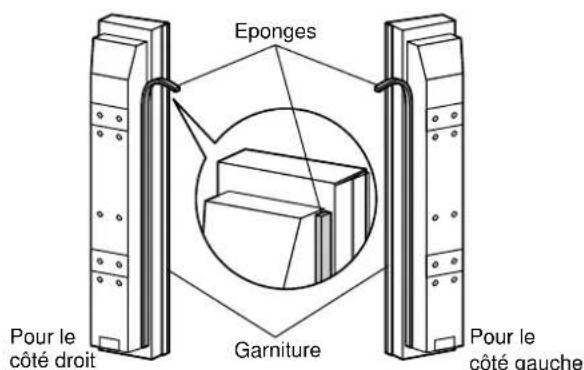

1. Fixez les éponges sur les enceintes.

Eponges Pour le côté droit Garniture Pour le côté gauche

• Fixez les éponges sur les surfaces qui sont en contact avec l'écran.
• Nettoyez les surfaces avant de fixer les éponges.

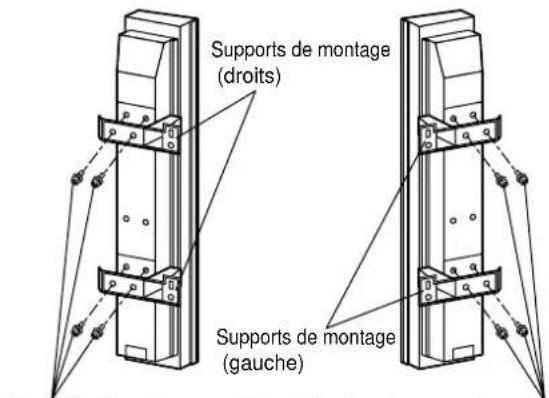

2. Fixez les supports de montage sur les enceintes.

Supports de montage (droits) Supports de montage (gauche)

Vis de fixation de support Vis de fixation de support Enceinte (droite) Enceinte (gauche)

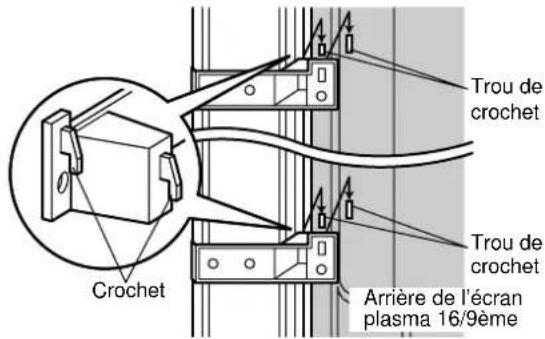

3. Fixez les enceintes sur l'écran plasma 16/9ème.

Crochet Trou de crochet Trou de crochet Arrière de l'écran plasma 16/9ème

- Placez les crochets simultanément sur les supports de montage supérieur et inférieur dans les trous de crochets situés à l'arrière de l'écran plasma 16/9ème, puis abaissez l'énceinte à sa place.

• Fixez l'énceinte gauche de la même manière.

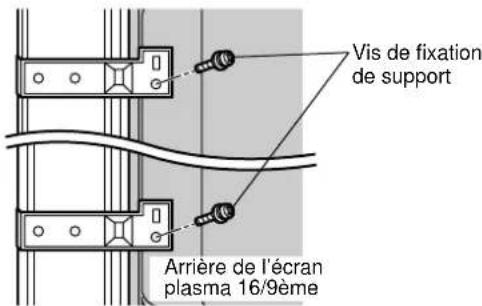

4. Fixez les enceintes à leur place.

Vis de fixation de support Arrière de l'écran plasma 16/9ème

- Réglez de manière qu'il y ait un écart uniforme entre l'écran plasma 16/9ème et les enceintes, puis serrez fermement les vis de fixation de support.

- Fixez les supports de montage supérieur et inférieur en serrant les vis de fixation de support.

• Fixez l'enceinte gauche de la même manière.

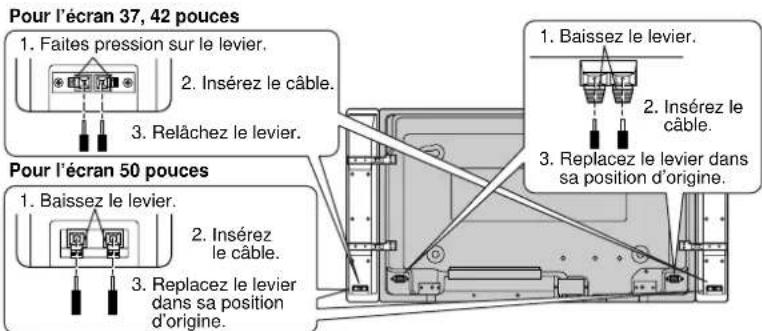

5. Branchez les câbles d'enceintes.

Préparatifs pour les extrémités des câbles d'enceintes.

Pour l'écran 37, 42 pouces 1. Faites pression sur le levier. 2. Insérez le câble. 3. Relâchez le levier. Pour l'écran 50 pouces 1. Baissez le levier. 2. Insérez le câble. 3. Replacez le levier dans sa position d'origine.

• Après avoir préparé les extrémités des câbles d'enceintes, branchez-les comme indiqué sur l'illustration.
• Branchez le câble de l'enceinte gauche de la même manière.
• Le câble rouge est utilisé pour le oôté (+) et le câble noir est utilisé pour le côté (-). N'inversez pas les câbles.

Remarques pour l'utilisation

1. Si vous prévoyez d'utiliser de hauts volumes sonores qui dépassent l'entrée nominale des enceintes, baissez le volume de l'amplificateur afin de ne pas endommager les câbles. Si des anomalies se produisent lors de l'utilisation des enceintes, débranchez le cordon d'alimentation de l'amplificateur et adressez-vous à un technicien de service qualifié.

2. Ne placez pas les enceintes dans les endroits suivants:

3. Sous les rayons directs du soleil

4. A proximité d'appareils de chauffage ou de sources de chaleur
   • A des endroits très humides

5. Ces enceintes contiennent des haut-parleurs à résistance magnétique mais faites attention de ne pas les placer trop près d'un téléviseur à tube cathodique car cela pourrait causer des tâches de couleur.

6. Pour nettoyer les enceintes, essuyez-les avec un chiffon doux. Si elles sont très sales, essuyez-les avec un chiffon humecté d'une petite quantité de détergent domestique, puis séchez-les en les essuyant avec un autre chiffon.

7. N'utilisez pas de solvants tels que de l'alcool ou des diluants.

8. Si vous utilisez des chiffons traités chimiquement, suivez les instructions marquées sur l'emballage du chiffon.
