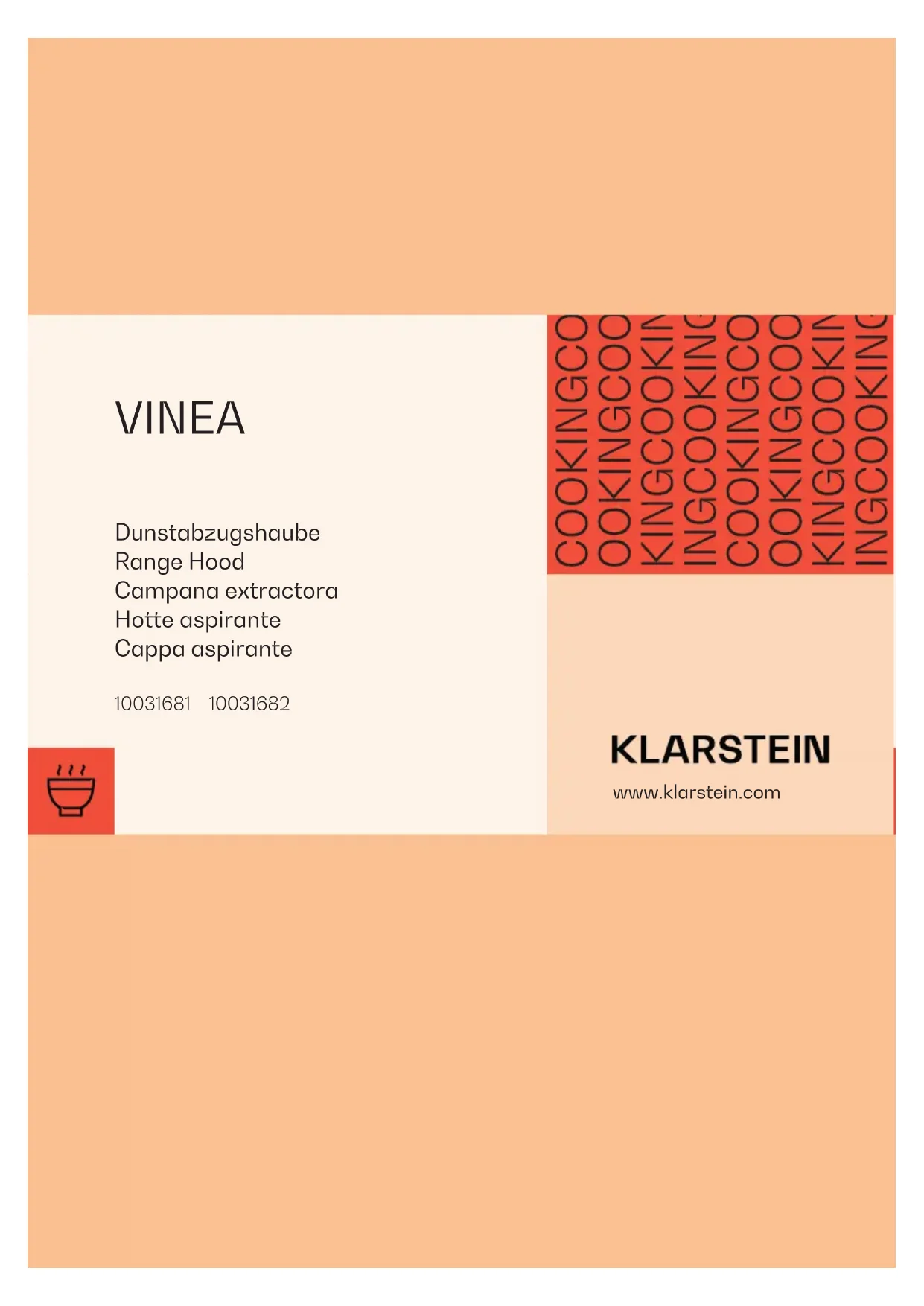

MODE D'EMPLOI 10031682 Klarstein

Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d‘emploi et des informations supplémentaires concernant le produit. SOMMAIRE Consignes de sécurité 36 Schéma d’installation 38 Panneau de commande et fonctions des touches 39 Nettoyage et maintenance 40 Résolution des problèmes 41 Fiche de données produit 42 Informations sur la protection de l‘environnement 44 Informations sur le recyclage 44 Fabricant et importateur (UK) 44 FICHE TECHNIQUE Numéro d'article 10031681, 10031682 Source d'alimentation 220-240 V ~ 50/60 Hz36

• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce mode d’emploi pour vous y référer ultérieurement.

• Les travaux de montage doivent être eectués uniquement par électricien professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez- vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.

• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d‘utilisation et d‘installation.

• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.

• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.

• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne toujours de manière ecace.

• Avant le nettoyage, débranche toujours la che de la prise.

• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.

• N‘utilisez aucune amme libre sous la hotte aspirante.

• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.

• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les risques associés.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualication équivalente.

• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres combustibles, une ventilation susante de la pièce doit être assurée.

• Ne faites pas de ambée sous la hotte aspirante.

• Attention : la surface de l‘appareil peu devenir très chaude pendant le fonctionnement. Conseils importants pour l‘installation

• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres combustibles (valable même pour les appareils qui ne renvoient pas l‘air dans la pièce).

• Respectez les règlementations locales concernant l‘installation de dispositifs d‘extraction d‘air.37

Remarques importantes concernant le mode d‘extraction

Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est insu sant. Les foyers dépendants de l’air ambiant (par ex. les systèmes de chau age au gaz, au fuel, au bois ou au charbon, les chau e-eaux électriques, les chaudières) extraient l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas su sant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce d’habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité su sante d’air frais.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le respect des valeurs limites. Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée. Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n’est soumis à aucune restriction. Remarques importantes pour le démontage de l’appareil

• Pour le démontage, suivez les mêmes étapes que l’installation / montage dans l’ordre inverse.

• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.38

1. Percez 4 trous de 5 mm de diamètre et 1 trou de 160 mm de diamètre sur le

fond de votre caisson à sus- pendre ou de votre étagère.

2. Fixez la sortie d’air sur la face supérieure de la hotte aspirante.

4. Remettez le ltre en place.

Perçage Joint Perçage Sortie d’air Armoire murale / étagère39

TOUCHES On/O Appuyez sur cette touche pour allumer le moteur. Vitesse Appuyez sur cette touche pour augmenter la vitesse. Vitesse Appuyez sur cette touche pour réduire la vitesse. Lumière Appuyez sur cette touche pour allumer ou éteindre l’éclairage.40

Éteignez la hotte avant le nettoyage et l’entretien, puis débranchez la che de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n‘utilisez pas d‘abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage. Surfaces en inox L‘inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l‘inox pour éviter les rayures. Surface du panneau de commande Vous pouvez nettoyer le panneau de commande avec un chion humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chion est propre et bien essoré. Utilisez un chion doux et sec pour éliminer l‘excès d‘humidité après le nettoyage. Nettoyage mensuel des ltres à graisse Nettoyez le ltre tous les mois pour éviter les risques d’incendie. Le ltre capte la graisse, les fumées et la poussière et impacte ainsi l‘ecacité de la hotte aspirante. Si le ltre n‘est pas nettoyé, la graisse s‘y accumule. Nettoyez le ltre à l‘eau avec un peu de liquide vaisselle, puis laissez-le sécher à l‘air libre.41

Problème Cause possible Solution La lumière est allumée mais le moteur ne fonctionne pas. La bouche d’aération est bloquée. Éliminer la source du blocage. Le condensateur est cassé. Faire remplacer le condensateur. Le moteur est cassé. Faire remplacer le moteur. Le moteur dégage une mauvaise odeur. Faire remplacer le moteur. La lumière est éteinte et le moteur ne fonctionne pas. L’ampoule est cassée. Faire remplacer l’ampoule. La che n’est pas bien enfoncée. Rebrancher correctement la che dans la prise. Le boîtier vibre. La pale de rotor du ventilateur est endommagée. Remplacer la pale. Le moteur n’est pas bien xé. Fixer le moteur. Le boîtier pend de manière lâche. Fixer le boîtier. L’air n’est pas correctement aspiré. L’écart entre la cuisinière et la hotte aspirante est trop élevée. Réduire cet écart. Trop forte circulation d’air en raison de fenêtres et de portes ouvertes. Veiller à éviter tout courant d’air.42

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Numéro d‘article 10031681, 10031682 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC hood 37,4 kWh/Année Classe d'ecacité énergétique A Ecacité dynamique des uides FDE hood 30,1 Classe d'ecacité dynamique des uides

Ecacité lumineuse LE hood 27,7 Lux/W Classe d'ecacité lumineuse B Ecacité de séparation des graisses GFE hood 70,1 % Clase d'ecacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse 413,8 / 595,6 m³/h Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse - m³/h Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal 62 / 68 dB Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse - dB Consommation d'énergie appareil éteint

0,4 W Consommation électrique en veille

Informations selon le règlement (UE) n ° 66/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Numéro d‘article 10031681, 10031682 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC hood 37,4 kWh/Année Facteur d'extension de temps f 0,9 Ecacité dynamique des uides FDE hood 30,1 Indice d'ecacité énergétique EEI hood 49,3 Débit d'air mesuré au meilleur point

BEP 295,7 m³/h Pression d'air mesurée au meilleur point

BEP 393 Pa Débit d'air maximal Q max 620,6 m³/h Puissance électrique d'entrée mesurée au meilleur point

BEP 107,2 W Puissance nominale du système d'éclairage

3 W Puissance moyenne du système d'éclairage sur la surface de cuisson

middle 83 Lux Consommation électrique mesurée en mode veille

- W Consommation d'énergie mesurée appareil éteint

0,4 W Niveau sonore L

• Assurez-vous qu‘il y a une ventilation susante pendant la cuisson pour que la hotte aspirante puisse fonctionner ecacement et avec un faible niveau sonore.

• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.

• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.

• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.

• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.

• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an d‘augmenter l‘ecacité du système de ventilation et d‘éviter les risques d‘incendie.

• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives. Pour plus d‘informations sur le recyclage et l‘élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers. FABRICANT ET IMPORTATEUR (UK) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom45
