Classic Floor Drive - Pompe Lezyne - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à pied
Marque	Lezyne
Modèle	Classic Floor Drive
Catégorie	Pompe de gonflage
Utilisation	Valves Presta et Schrader
Technologie ABS	Bouton de décompression rapide pour valve Presta ; ajustement de pression pour Schrader
Embout	Flip Thread Chuck basculant sans levier
Matériau du corps	Acier avec base composite
Dimensions (approx.)	Hauteur 66 cm, base 30 x 10 cm
Poids (approx.)	1,5 kg
Pression max. estimée	160 psi / 11 bar
Manomètre intégré	Non (modèle Classic sans manomètre)
Garantie constructeur	2 ans
Entretien	Graissage périodique du joint ; appliquer LOCTITE sur cœur de valve Presta amovible
Nettoyage	Essuyer avec un chiffon humide ; ne pas immerger
Stockage	Ranger à l'abri de l'humidité et du gel
Pièces détachées disponibles	Joint de piston, embout, tige
Réparabilité	Entretien facile par l'utilisateur

FOIRE AUX QUESTIONS - Classic Floor Drive Lezyne

Comment gonfler un pneu avec valve Presta ?

Dévissez l'écrou de la valve Presta pour l'ouvrir. Placez l'embout sur la valve et vissez-le à fond. Pompe jusqu'à la pression souhaitée. Utilisez le bouton ABS pour libérer la pression dans le tuyau avant de dévisser l'embout.

Comment utiliser le bouton ABS ?

Le bouton ABS sert à deux choses : sur valve Presta, il libère la pression résiduelle dans le tuyau pour faciliter le retrait ; sur valve Schrader, il permet de réduire légèrement la pression du pneu en appuyant dessus.

Puis-je utiliser cette pompe pour des valves Schrader (voiture, VTT) ?

Oui, l'embout Flip Thread Chuck est compatible avec les deux types de valves. Pour Schrader, aucun vissage n'est nécessaire, il suffit d'enfiler l'embout et de pomper.

Pourquoi mon pneu ne retient-il pas l'air après gonflage ?

Vérifiez que le cœur de valve Presta est bien serré. Si la valve est amovible, appliquez une goutte de LOCTITE sur le filetage et laissez sécher 24h. Vérifiez aussi que l'embout est bien fixé et qu'il n'y a pas de fuite au niveau du joint.

Comment entretenir ma pompe Classic Floor Drive ?

Graissez le joint du piston une fois par an avec une graisse silicone. Nettoyez l'extérieur avec un chiffon humide. Pour les valves Presta amovibles, appliquez du LOCTITE lors du remontage.

Quelle pression maximale peut atteindre la pompe ?

La pompe peut gonfler jusqu'à environ 160 psi (11 bar). Pour les pneus de route, c'est largement suffisant. Pour les pneus de VTT ou voiture, utilisez la pression recommandée par le fabricant.

L'embout semble bloqué ou difficile à visser, que faire ?

Assurez-vous que la valve est propre et que l'embout est aligné. Ne forcez pas. Appliquez une goutte d'huile légère sur le filetage de la valve si nécessaire. Si le problème persiste, vérifiez que l'embout n'est pas endommagé.

Puis-je acheter des pièces de rechange pour cette pompe ?

Oui, Lezyne propose des joints de piston, des embouts et des tiges de rechange. Contactez le service client ou un revendeur agréé. La pompe est conçue pour être réparable.

Comment ranger la pompe après utilisation ?

Rangez la pompe à l'abri de l'humidité et du gel. Évitez de laisser le tuyau plié ou tordu. Vous pouvez suspendre la pompe ou la poser sur sa base.

Cette pompe est-elle adaptée aux pneus de voiture ?

Oui, elle peut gonfler des pneus de voiture, mais le volume d'air est limité. Pour un pneu complètement à plat, le gonflage sera long. Utilisez-la pour des ajustements de pression plutôt que pour regonfler un pneu vide.

MODE D'EMPLOI Classic Floor Drive Lezyne

floor pump\_userp

use r1 guide

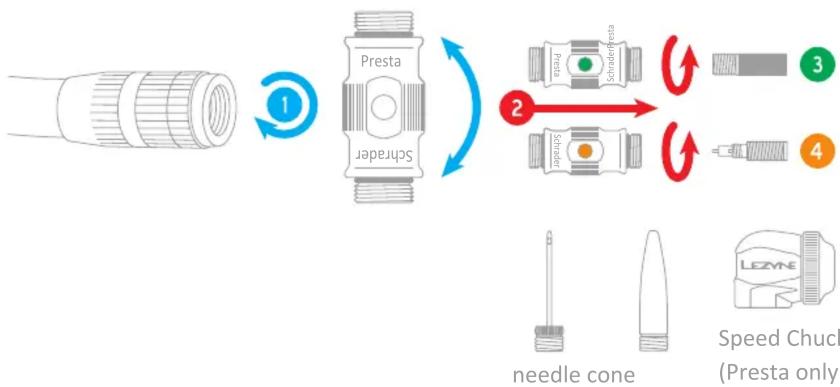

ABS FLIP THREAD CHUCK

1. Match end of chuck with Presta or Schrader valve
2. Thread onto OPEN valve and pump to inflate
3. Presta: use ABS to release hose pressure/ease valve removal

4. Schrader: use ABS to adjust tire pressure

5. Iguale el extremo del Chuck con la válvula Presta o Schrader

6. Enrosque a la válvula ABIERTA y empiece a inflar
7. Presta: use el botón ABS para liberar la presión de la manguera y facilitar el desenrosque

8. Schrader: use el botón ABS para ajustar la presión del neumático

9. Utiliser l'embout correspondant à la valve Presta ou Schrader

10. Visser sur une valve OUVERTE et pomper pour gonfler
11. Valve Presta: utiliser le bouton ABS pour libérer la pression dans l'embout et le dévisser facilement

12. Valve Schrader: utiliser le bouton ABS pour ajuster la pression du pneu

13. Passen Sie das Ende des Chucks auf Presta- oder Schraderventil an

14. Schrauben Sie diesen auf das offene Ventil und pumpen nun auf
15. Presta: Benutzen Sie den ABS Knof, um den Druck aus dem Pumpenschlauch zu lassen und das Abschrauben zu erleichtern

16. Schrader: Benutzen Sie den ABS Knopf, um den Reifendruck zu regulieren

17. プレスタ (仏式) またはシュレッダー (米式) バルブをお使いのチューブに合わせて選択しホースに取り付けます。

18. タイヤバルブを開き (仏式)、ホースを ねじ込み 空気を入れます。
19. プレスタ（仏式）バルブに使用する場合：取外しを容易にするためA B Sを使用し内部の圧力を開放します。
20. シュレッダー（米式）バルブに使用する場合：タイヤの空気圧を調整するためにABSを使用します。

1. On presta valves with a removable valve core: Before use with pump, remove valve core and apply small amount of LOCTITE thread locker to valve core threads. Reinstall valve core and securely tighten.
2. En válvulas presta con válvula desprendible: Antes de usar la bomba, remueva la válvula desprendible y aplique un poco de LOCTITE a las roscas de la válvula desprendible. Reinstale la válvula desprendible y apriete con seguridad. Deje secar por 24 horas antes de su primer uso.
3. Pour les valves Presta avec un cœur de valve extractable: avant de gonfler avec la pompe, retirer la valve et appliquer un peu de colle "LOCTITE" sur le filetage du cœur de valve. Revisser le cœur de valve. Laisser sécher 24 heures avant la première utilisation.
4. Presta Ventile mit austauschbarem Ventilkern: Bitte vor dem Aufpumpen den Ventilkern entfernen und einen Tropfen Schraubensicherung auf das Gewinde auftragen. Ventilkern wieder richtig und fest montieren. Bitte 24h vor Erstgebrauch trocknen lassen.

For models:

CNC Floor Drive

Alloy Floor Drive

Classic Floor Drive

Steel Floor Drive

Sport Floor Drive

Tech Floor Drive

Travel Floor Drive

CNC Dirt Floor Drive

Alloy Dirt Floor Drive

Classic Dirt Floor Drive

Micro Floor Drive HP/HPG

Micro Floor Drive HV/HVG
