Micro Floor Drive HPG - Pompe Lezyne - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à pied compacte
Marque	Lezyne
Modèle	Micro Floor Drive HPG
Dimensions (approx.)	26 cm de longueur, 5 cm de diamètre
Poids (approx.)	145 g
Matériau du corps	Aluminium
Type d'embout	ABS Flip Thread Chuck
Compatibilité valve	Presta et Schrader
Fonction ABS	Libération de pression et ajustement de la pression des pneus
Manomètre intégré	Oui (HPG = High Pressure Gauge)
Pression maximale	160 psi / 11 bar
Utilisation	Gonflage des pneus de vélo
Instructions de montage	Visser l'embout sur la valve ouverte avant de pomper
Entretien	Nettoyer avec un chiffon sec après usage, stocker au sec
Précautions	Ne pas dépasser la pression maximale indiquée
Pièces détachées	Embout de rechange, joint, valve core
Réparabilité	Possible remplacement de l'embout et du joint
Garantie	2 ans (selon distributeur)
Accessoires inclus	Aiguille de gonflage pour ballon (selon version)
Pays d'origine	Taïwan

FOIRE AUX QUESTIONS - Micro Floor Drive HPG Lezyne

Comment utiliser la pompe avec une valve Presta ?

Dévissez le bouton de la valve Presta pour l'ouvrir, puis vissez l'embout ABS Flip Thread sur la valve. Pompez jusqu'à la pression souhaitée. Utilisez le bouton ABS pour libérer la pression dans l'embout avant de dévisser facilement.

Comment utiliser la pompe avec une valve Schrader ?

Vissez l'embout ABS Flip Thread directement sur la valve Schrader (sans ouvrir au préalable). Pompez pour gonfler. Utilisez le bouton ABS pour ajuster la pression en relâchant un peu d'air si nécessaire.

Que signifie le bouton ABS ?

Le bouton ABS (Air Bleed System) permet de libérer la pression dans l'embout après le gonflage avec une valve Presta, ou de réduire la pression du pneu avec une valve Schrader en appuyant dessus.

Quels types de valves sont compatibles ?

La pompe est compatible avec les valves Presta (française) et Schrader (américaine) grâce à un embout réversible ou rotatif intégré.

Quelle est la pression maximale de la pompe ?

La pression maximale est de 160 psi (11 bars). Ne dépassez jamais cette pression pour éviter d'endommager la pompe ou le pneu.

Dois-je appliquer de la colle Loctite sur les valves Presta ?

Oui, pour les valves Presta avec un cœur de valve amovible, il est recommandé d'appliquer une goutte de Loctite sur le filetage du cœur avant la première utilisation, puis de laisser sécher 24 heures.

Comment nettoyer et entretenir la pompe ?

Essuyez la pompe avec un chiffon sec après chaque utilisation. Rangez-la dans un endroit sec. Vérifiez périodiquement l'état des joints et de l'embout.

Puis-je utiliser cette pompe pour gonfler autre chose que des pneus de vélo ?

Oui, avec l'adaptateur approprié (aiguille à ballon, etc.), vous pouvez gonfler des ballons, des ballons de sport et d'autres objets équipés de valves compatibles.

Comment changer l'embout ou le joint ?

Dévissez l'embout usé et remplacez-le par un neuf. Pour le joint interne, ouvrez le corps de la pompe selon les instructions et remplacez le joint torique.

Que faire si la pompe ne gonfle pas correctement ?

Vérifiez que l'embout est bien vissé et que la valve est ouverte (pour Presta). Assurez-vous que le joint n'est pas endommagé. Si le problème persiste, contactez le service client.

MODE D'EMPLOI Micro Floor Drive HPG Lezyne

floor pump\_userp

use r1 guide

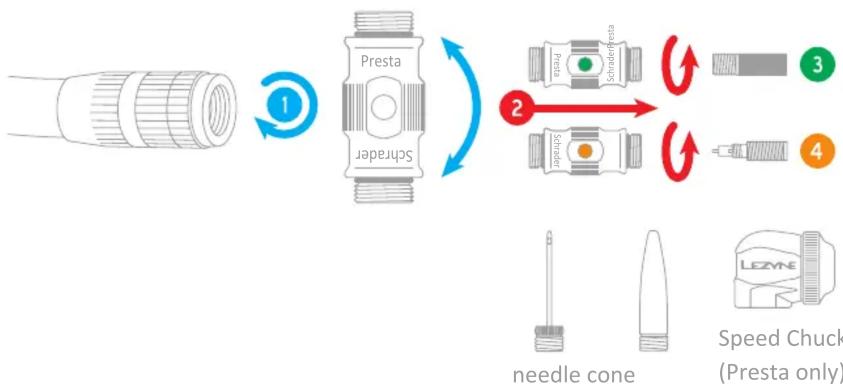

ABS FLIP THREAD CHUCK

1. Match end of chuck with Presta or Schrader valve
2. Thread onto OPEN valve and pump to inflate
3. Presta: use ABS to release hose pressure/ease valve removal

4. Schrader: use ABS to adjust tire pressure

5. Iguale el extremo del Chuck con la válvula Presta o Schrader

6. Enrosque a la válvula ABIERTA y empiece a inflar
7. Presta: use el botón ABS para liberar la presión de la manguera y facilitar el desenrosque

8. Schrader: use el botón ABS para ajustar la presión del neumático

9. Utiliser l'embout correspondant à la valve Presta ou Schrader

10. Visser sur une valve OUVERTE et pomper pour gonfler
11. Valve Presta: utiliser le bouton ABS pour libérer la pression dans l'embout et le dévisser facilement

12. Valve Schrader: utiliser le bouton ABS pour ajuster la pression du pneu

13. Passen Sie das Ende des Chucks auf Presta- oder Schraderventil an

14. Schrauben Sie diesen auf das offene Ventil und pumpen nun auf
15. Presta: Benutzen Sie den ABS Knof, um den Druck aus dem Pumpenschlauch zu lassen und das Abschrauben zu erleichtern

16. Schrader: Benutzen Sie den ABS Knopf, um den Reifendruck zu regulieren

17. プレスタ (仏式) またはシュレッダー (米式) バルブをお使いのチューブに合わせて選択しホースに取り付けます。

18. タイヤバルブを開き (仏式)、ホースを ねじ込み 空気を入れます。
19. プレスタ（仏式）バルブに使用する場合：取外しを容易にするためA B Sを使用し内部の圧力を開放します。
20. シュレッダー（米式）バルブに使用する場合：タイヤの空気圧を調整するためにABSを使用します。

1. On presta valves with a removable valve core: Before use with pump, remove valve core and apply small amount of LOCTITE thread locker to valve core threads. Reinstall valve core and securely tighten.
2. En válvulas presta con válvula desprendible: Antes de usar la bomba, remueva la válvula desprendible y aplique un poco de LOCTITE a las roscas de la válvula desprendible. Reinstale la válvula desprendible y apriete con seguridad. Deje secar por 24 horas antes de su primer uso.
3. Pour les valves Presta avec un cœur de valve extractable: avant de gonfler avec la pompe, retirer la valve et appliquer un peu de colle "LOCTITE" sur le filetage du cœur de valve. Revisser le cœur de valve. Laisser sécher 24 heures avant la première utilisation.
4. Presta Ventile mit austauschbarem Ventilkern: Bitte vor dem Aufpumpen den Ventilkern entfernen und einen Tropfen Schraubensicherung auf das Gewinde auftragen. Ventilkern wieder richtig und fest montieren. Bitte 24h vor Erstgebrauch trocknen lassen.

For models:

CNC Floor Drive

Alloy Floor Drive

Classic Floor Drive

Steel Floor Drive

Sport Floor Drive

Tech Floor Drive

Travel Floor Drive

CNC Dirt Floor Drive

Alloy Dirt Floor Drive

Classic Dirt Floor Drive

Micro Floor Drive HP/HPG

Micro Floor Drive HV/HVG
