Type de produit	Enceinte satellite pour écran plasma
Marque	Panasonic
Modèle	TYSP42P5H
Dimensions (pour écran 37")	103,6 mm (L) x 550 mm (H) x 89 mm (P)
Dimensions (pour écran 42")	103,6 mm (L) x 610 mm (H) x 89 mm (P)
Poids	2,1 kg
Impédance nominale	6 Ω
Entrée nominale	8 W
Composition des haut-parleurs	Woofer 8 cm x 2, Tweeter 6 cm
Utilisation prévue	Avec écran plasma 16/9 uniquement
Accessoires inclus	Supports de montage (droit et gauche), vis de fixation (12), éponges (2), câble d'enceinte 20 cm (2)
Entretien et nettoyage	Essuyer avec un chiffon doux ; si très sale, utiliser un chiffon humecté de détergent doux, puis sécher. Ne pas utiliser d'alcool ou de diluants.
Sécurité	Ne pas suspendre les enceintes ; bien serrer les vis ; ne pas dépasser l'entrée nominale (8 W) ; ne pas placer près de sources de chaleur, d'humidité ou de téléviseurs à tube cathodique.
Alimentation	Via l'amplificateur de l'écran plasma (non fourni)

FOIRE AUX QUESTIONS - TYSP42P5H PANASONIC

Comment installer les enceintes sur l'écran plasma ?

Fixez d'abord les éponges sur les surfaces des enceintes en contact avec l'écran. Fixez ensuite les supports de montage sur les enceintes. Placez les crochets des enceintes dans les trous à l'arrière de l'écran plasma, puis abaissez l'enceinte en place. Serrez les vis de fixation pour un écart uniforme entre l'écran et les enceintes.

Quels accessoires sont fournis avec l'enceinte ?

Les accessoires inclus sont : deux supports de montage (droit et gauche), douze vis de fixation, deux éponges, et deux câbles d'enceinte de 20 cm.

Quelle est l'impédance nominale de ces enceintes ?

L'impédance nominale est de 6 Ω.

Comment nettoyer les enceintes ?

Essuyez les enceintes avec un chiffon doux. Si elles sont très sales, utilisez un chiffon humecté d'une petite quantité de détergent domestique, puis séchez-les avec un autre chiffon. N'utilisez jamais d'alcool ou de diluants.

Puis-je utiliser ces enceintes avec un amplificateur autre que celui de l'écran ?

Oui, mais vous devez vérifier que le niveau d'entrée maximum ne dépasse pas l'entrée nominale de 8 W. Si dépassé, cela pourrait causer un incendie. Utilisez uniquement avec un amplificateur adapté.

Que faire en cas de dysfonctionnement des enceintes ?

Débranchez le cordon d'alimentation de l'amplificateur et adressez-vous à un technicien de service qualifié.

Où ne pas placer les enceintes ?

Évitez les endroits exposés aux rayons directs du soleil, à proximité d'appareils de chauffage ou de sources de chaleur, et dans des endroits très humides. Éloignez-les également des téléviseurs à tube cathodique pour éviter des tâches de couleur.

Comment brancher les câbles d'enceinte ?

Préparez les extrémités des câbles, puis branchez-les comme indiqué. Le câble rouge correspond à la borne positive (+) et le câble noir à la borne négative (-). Ne pas inverser les câbles.

Quelle est la puissance d'entrée nominale des enceintes ?

La puissance d'entrée nominale est de 8 W.

Comment fixer les supports de montage ?

Fixez les supports de montage supérieur et inférieur sur les enceintes, puis placez-les dans les trous de crochets à l'arrière de l'écran. Abaissez l'enceinte et serrez fermement les vis de fixation de support pour maintenir l'ensemble.

MODE D'EMPLOI TYSP42P5H PANASONIC

Ne suspendez pas les enceintes.

• Vous risqueriez d'être blessé si les enceintes tombent. Faites particulièrement attention pour assurer la sécurité des enfants.

Ces enceintes sont conques pour etre utilisées avec I'ecran plasma 16/9eme seulement.

• Si vous les raccordez à un autre amplificateur, voirlez à ce que le niveau d'entrée maximum soit compris dans les limites du niveau nominal (8 W). Si le niveau d'entrée nominal est dépasse, ici pourrait cause un incendie.

Veillez à bien serrer toutes les vis lors de l'installation.

• Si l'installation n'est pas effectue correctement, les enceintes risqueront de n'être pas assez solides et de tomber, ce qui pourrait cause des blessures.

Accessoires

Support de montage (droit) 2

Support de montage (gauche) 2

Vis de fixation de support 12

Eponge. 2

Cable d'enceinte (20 cm) 2

Installation

Installation sur l'écran plasma 16/9ème

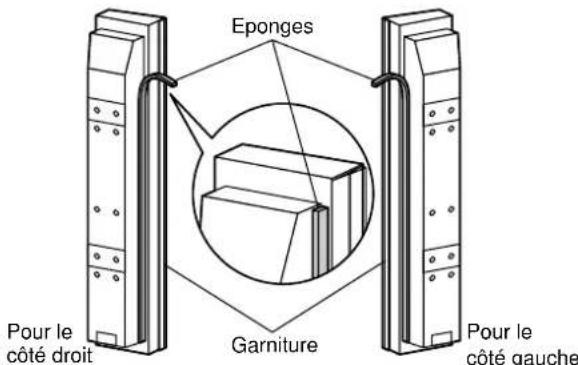

1. Fixez les éponges sur les enceintes.

Fixez les éponges sur les surfaces qui sont en contact avec l'écran.
- Nettoyez les surfaces avant de fixer les éponges.

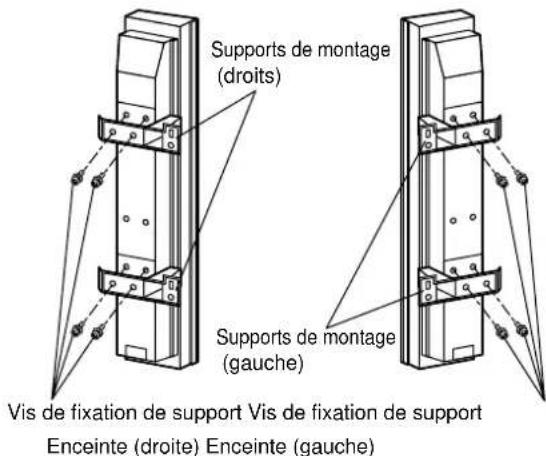

2. Fixez les supports de montage sur les enceintes.

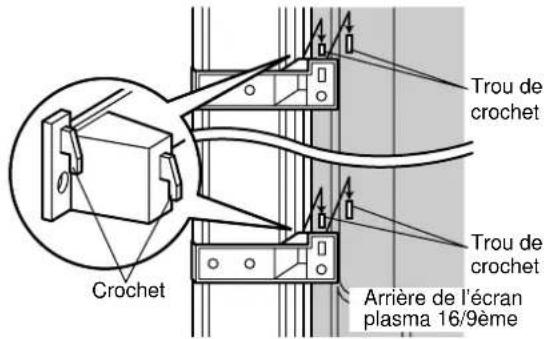

3. Fixez les enceintes sur l'écran plasma 16/9ème.

• Placez les crochets simultanément sur les supports de montage supérieur et inférieur dans les trous de crochets situés à l'arrière de l'écran plasma 16/9ème, puis abaissez l'éonceinte à sa place.
  Fixez l'énceinte gauche de la même manière.

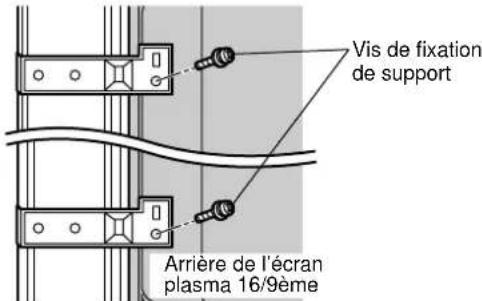

4. Fixez les enceintes à leur place.

• Reglez de manière qu'il y ait un écart uniforme entre l'écran plasma 16/9ème et les enceintes, puis serrez fermement les vis de fixation de support.
  Fixez les supports de montage supérieur et inférieur en serrant les vis de fixation de support.
  Fixez l'enceinte gauche de la meme maniere.

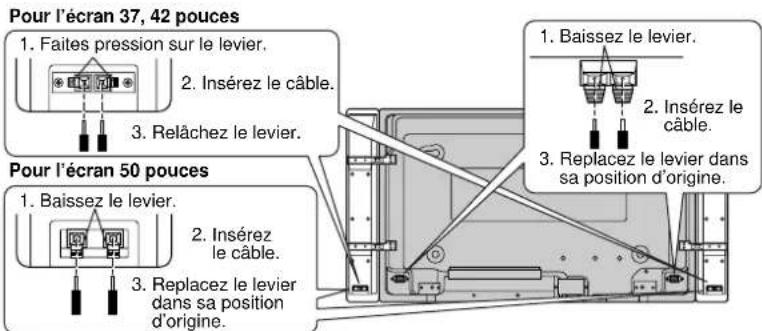

5. Branchez les cables d'enceintes.

Préparats pour les extrémites des cables d'enceintes.

• Àprouv avoir préparé les extrémités des cables d'enceintes, branchez-les comme indiqué sur l'illustration.
• Branchez le cable de l'enceinte gauche de la même manière.
  Le cable rouge est utilise pour le oote (+) et le cable noir est utilise pour le cote (-) . N'inversez pas les cables.

Remarques pour l'utilisation

1. Si vous prévoyez d'utiliser de hauts volumes sonores qui dépassent l'entrée nominale des enceintes, baisseze le volume de l'amplificateur afin de ne pas endommager les cables. Si des anomalies se produit lors de l'utilisation des enceintes, débranchez le cordon d'alimentation de l'amplificateur et adressez-vous à un technicien de service qualifié.

2. Ne placez pas les enceintes dans les endroits suivants: Sous les rayons directs du soleil
   A proximé d'appareils de chauffage ou de sources de chaleur
   A des endroits très humides

3. Ces enceintes contiennent des haut-parleurs a resistance magnétique mais faites attention de ne pas les placer trop pres d'un téléviseur à tube cathodique car cela pourrait cause des tâches de couleur.

4. Pour nettoyer les enceintes, essuyez-les avec un chiffon doux. Si elles sont très sales, essuyez-les avec un chiffon humecté d'une petite quantité de détergent domestique, puis séchez-les en les essuyant avec un autre chiffon.

N'tutilisez pas de solvants tels que de I'alcool ou des diluants.
- Si vous utilisez des chiffons traités chimiquement, suivez les instructions marqueees sur l'emballage du chiffon.

Pour l'écran 37, 42 pouces

Enceinte

Woofer 8 cm de dia. x 2

Tweeter 6 cm de dia.

Impedance nominale

6Ω

Entree nominale

8W

Entrada de régimen 8 W

Dimensiones (An. x Al. x P

Para 37 polgada: 103.6mm× 550mm× 89mm

Para 42 polgada: 103.6mm× 610mm× 89mm
