| Type de produit | Cuisinière à gaz autonome |
| Marque | Proline |
| Modèle | PG 50 IX |
| Dimensions (H x L x P) | 85-90 cm x 50 cm x 60 cm (estimation) |
| Poids | Environ 50 kg |
| Alimentation en gaz | Gaz naturel G20/25 (20/25 mbar) ou GPL G30/G31 (28-30/37 mbar) |
| Puissance totale | 8,35 kW (gaz naturel) / 8,2 kW (GPL) |
| Brûleurs | 1 rapide, 2 semi-rapides, 1 auxiliaire |
| Four | Four à gaz avec sécurité flamme |
| Allumage | Manuel (allume-gaz ou allumette) |
| Dispositif de sécurité | Sécurité flamme sur brûleurs et four (coupe-gaz automatique en cas d'extinction) |
| Fixation anti-basculement | Chaînes de sécurité fournies pour attache au mur |
| Entretien et nettoyage | Nettoyage à l'eau savonneuse tiède, pas de produits abrasifs ; porte du four démontable |
| Pièces détachées disponibles | Injecteurs pour conversion gaz, joints, tuyau flexible |
| Réparabilité | Réparation par technicien qualifié uniquement |
| Catégorie de gaz | II2E+3+ (France) |
| Classe d'appareil | 1 |
FOIRE AUX QUESTIONS - PG 50 IX PROLINE
Questions des utilisateurs sur PG 50 IX PROLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice PG 50 IX - PROLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PG 50 IX de la marque PROLINE.
MODE D'EMPLOI PG 50 IX PROLINE
NOUVAUTE ! Sécurité Flamme suivant la nouvelle Directive Européenne:
Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. Àpres allumage il est impératif deMAINTRIR la manette de commande enfonnée pendant 8 secondes environ avant de la lâcher.
CET APPAREIL DOIT ETRE INSTALLLE CONFORME-MENT AUX REGLEMENTATIONS EN VIGUEUR ET UTILISSE DANS UN ENDROIT BIEN AERE. CONSULTER LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL.
Cher Client
Vous venez d'acquerir une de nos cusinières et nous vous remercions de votrechioix. Celle-ci a ete soigneusement conque, fabriquee et testee pour votre plus grande satisfaction. Nous vous conseillons de lore très attentivement cette noite d'utilisation. Les instructions et conseils youaideront a utiliser au moins votre cusiniere. Cette cusiniere est destinée uniquement a un usage domestique, excluant l'usage professionnel. Nous declinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronee ou non compatible avec l'usage pour lequel elle a ete concue, c'est-à-dire la cusisson des alimentes et non le chauffage d'un local par exemple.
La classe de l'appareil : 1
Le gaz et la pression pour lesquels
l'appareil est reglé : G20/25-20/25 mbar
Le pays de destination : France
La catégorie de l'appareil : I I FR
Type de l'appareil : A
SOMMAIRE
PAGE
MISES EN GARDE IMPORTANTES 3
INSTRUCTIONS DE SECURITE
GÉNÉRALES 7
DESCRIPTION DE LA CUISINIÈRE 10
INSTALLATION 11
DEBALLAGE 11
INSTALLATION ET BRANCHEMENT GAZ11
MISE EN PLACE DES BRULEURS 15
CHANGEMENT DES INJECTEURS 15
REGLAGE DU RALENTI 18
MISE A NIVEAU 19
AVANT LA PREMIÈRE UTILISATION 20
UTILISATION DES BRULEURS GAZ 21
MISE EN GARDE 21
UTILISATION DU FOUR GAZ 23
NETTOYAGE ET ENTRETIEN 25
MISE AU REBUT 26
QUE FAIRE EN CAS DE PANNE 27
TABLEAU DE CUISSON 28
SPECIFICATIONS TECHNIQUES 29
Lisez attentivement les mises en garde importantes et les instructions de sécurité et d'installation avant dinstaller et d'utiliser votre appareil.
- Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.
- Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
-
MISE EN GARDE :L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés.
-
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.
- Lors de son utilisation, l'appareil devient chaud. Faire attention de ne pas toucher les éléments chauffants situés à l'intérieur du four.
- Ne pas utiliser des produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.
-
Ne pas utiliser d'appareil de nettoyage à la vapeur.
-
Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes externe ou par un système de commande à distance séparée.
- MISE EN GARDE: Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'éteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvir les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
- MISE EN GARDE : Danger de feu ! Ne jamais placer d'objets sur la plaque de cuisson.
- Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir.
- Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
-
Toutes les cuissons se font porte fermée de préférence.
-
Ne pas accrocher de linge ou de torchon à la poignée du four.
- Ne recouvre pas l'intérieur du four de papier aluminium pour économiqueur un nettoyage : en provoquant une surchauffe, vous endommageriez l'émail qui recouvre la cavité.
INSTRUCTIONS DE SECURITE GENÉRALES
1 - Les conditions de branchement sont indiquées sur la plaque signalétique.
2 - Cette cuisine doit être installée par un technician qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation.
3 - IMPORTANT : l'installation doit être effectueesuivants les instructions indiquées dans cette notice. Une installation incorrecte peut cause des dommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en casd'installation ne respectant pas les règles en vigueur.
4 - Ne vérifie jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme.
5 - Retirez toute trace d'emballage avant d'utiliser la cuisine. Les emballages devront etre éliminés dans le cadre du tri sélectif.
6 - Notre cuisine doit être parfaitement de niveau et bien positionné sur ses 4 pieds.
7 - Si la cuisine est placée sur un socle, des
dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.
8 - Cet apparéil n'est pas relié à un système d'évacuation des produits de la combustion.
Veillez à assurer une bonne aération et ventilation de la piece dans laquelle l'appareil se trouve, par l'ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustate.
Il faut assurer un débit de ventilation au minimum de 20m3/h.
9 - L'utilisation d'un apparéil de cuisson au gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou hotte électrique. L'utilisation intensive et prolongée de l' apparéil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou en utilisant une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)).
10 -MISE EN GARDE: En cours de fonctionnement la vitre de la porte du four devient chaude. Il est vivement recommandé de tener les enfants éloignés de l'appareil.
11 - MISE EN GARDE: Danger de feu! Ne posez rien sur le plan de cuisson ni à l'intérieur du four pour ranger.
12 - Ne rangez jamais à l'intérieur du four ou pres des brûleurs des aérosols, des produits inflam-mables, tels que du papier, du plastique ou du tissu.
13 - Surveillance vous appeareil en cours de fonctionnement pour éviter tout risque d'incident.
14- Cet apparéil n'est pas prévu pour être utilisé par des enfants.
15 – La grille du four doit être placee bien à l'horizontale sur les gradins qui se trouvent dans le four et au niveau souhaite. Faites attention en sortant la grille du four car aucun mecanisme d'arrêt n'est prevu.
16 - Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
17 - Les produits electroménagers usages ne doivent pas être jetés avec les ordures menagères. Veuillez utiliser les aménagements spécifique prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour有關ir la marche à suivre en matière de recyclage.

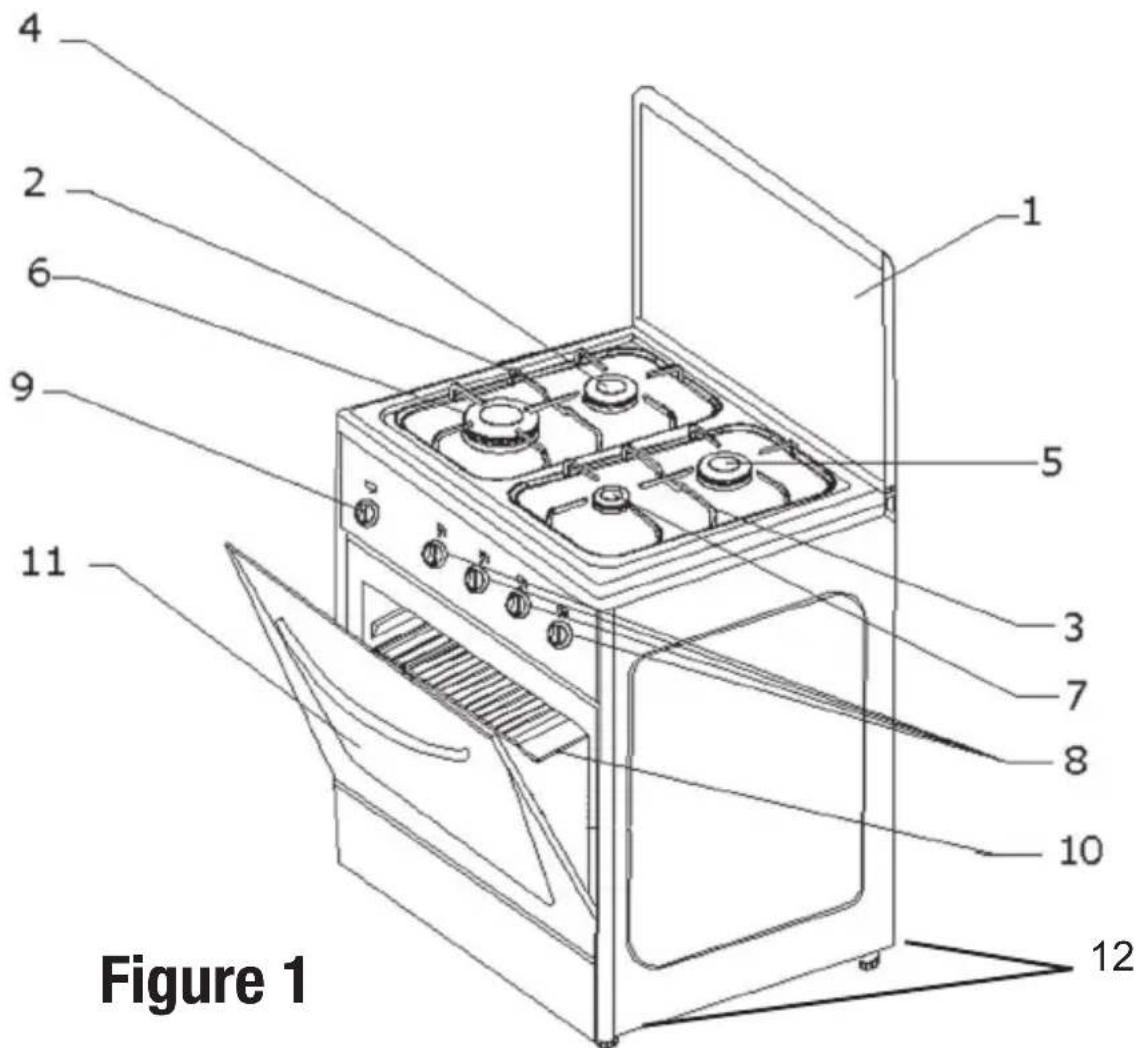

DESCRIPTION DE LA CUISINIÈRE
1 - Couvercle
2 - Grille gauche
3 - Grille droite
4 - Brûleur gaz semi rapide
5 - Brûleur gaz semi rapide
6 - Brûleur gaz rapide
7 - Brûleur gaz auxiliaire
8 - Manettes brûleur gaz
9 - Manette four gaz
10 - Grille
11 - Porte du four
12 - Pieds réglables
INSTALLATION
Attention: Utilisez des gants protecteurs lors du déballage et de l'installation.
IMPORTANT : l'installation doit être effectuees suivant les instructions indiquées dans cette notice.
Une installation incorrecte peut cause des dommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en cas d'installation ne respectant pas les règes en vigueur.
1) DEBALLAGE
Mettez la cusinière le plus pres possible de l'endroit où elle sera installée et déballez-la.
Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.
2) INSTALLATION ET BRANCHEMENT GAZ
Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression
du gaz) et les réglages de l'ordinateil sont compatibles.
- Cet apparéil doit être installé et branché par un technicien ou une personne qualifié suivant les normes en vigueur. La non observation de cette règle annule la garantie.
- Lors de l'installation, veillez à respecter les instructions suivantes :
a. La distance en hauteur séparant la cuisi-nière de la hotte ou de tout autre meuble doit être au moins de 750mm.
b. La distance entre les parois latérales de la cusinière et les murs doit être au moins de 20 mm.
c. La distance entre l'arrière de l'appareil et le mur arrêté doit être au moins de 20mm.
INSTRUCTION DE SECURITE IMPORTANTE:

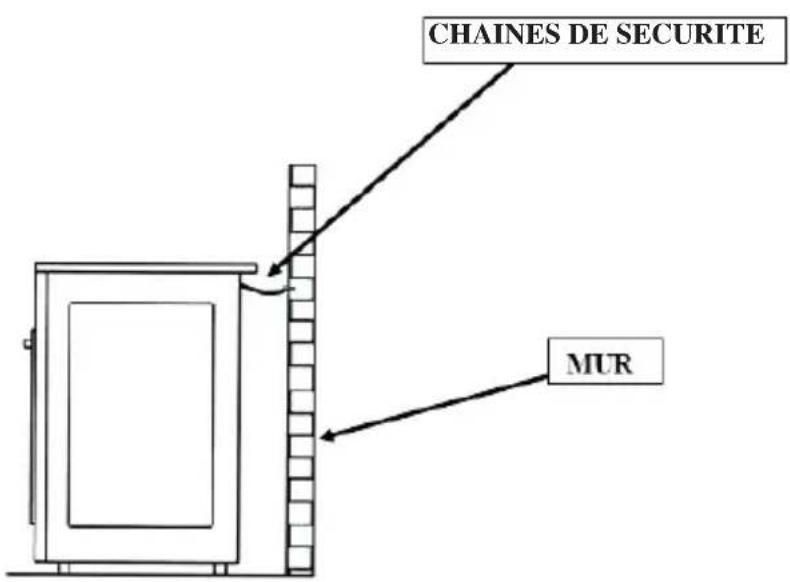

3. ATTENTION:
CETTE CUISINIÈRE DOIT ETRE ATTACHEE SOLIDEMENT AU MUR AVEC LES DEUX CHAINES DE SECURITE (QUI SE TROUVENT DE CHAQUECÔTÉ AU DOS DE L'APPAREIL) AVEC UN MOYEN DE FIXATION ADAPTÉ A LA NATURE DE VOTRE MUR POUR EVITER TOUT RISQUE DE BASCULEMENT. LE FABRICANT ET L'IMPORTATEUR DECLINENT TOUTE RESPONSABILITE SI UN ACCIDENT CAUSANT UNE BLESSURE ET/OU UN DOMMAGE SURVENAIT SUITE AU NON RESPECT DE CETTE INSTRUCTION.
- Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.
Note pour le branchement GPL (bouteille): En tout cas si votre technician opte pour un branchement avec un embout (non fourni avec cet apparéil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet apparéil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite.
(Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)
-
Enaucn cas le tuyau d'alimentation ne doit passer derriere le four, ni etre en contact avec les parois adjoiningesune fois le raccordement effectue, il faut en verifying I'etanchete (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaitre. S'il y a des bulles, il convient de vérifier le serrage de I'embout ainsi que I'etat du joint.
-
La longueur du tuyau d'alimentation ne doit pas etre inférieure a 50cm et ne doit pas etre supérieure a 200cm. Veillez a ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle
qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas place de façon à pouvoir être touché, coince ou tiré par un élément amovible (ex. tiroir) ou par des objets places à la proximité.
- Le raccordement de cet apparéil se trouve à droite. Si le raccordement à gauche est souhaité, le fabricant pourrait fournir sur commande l'accessoire nécessaire.

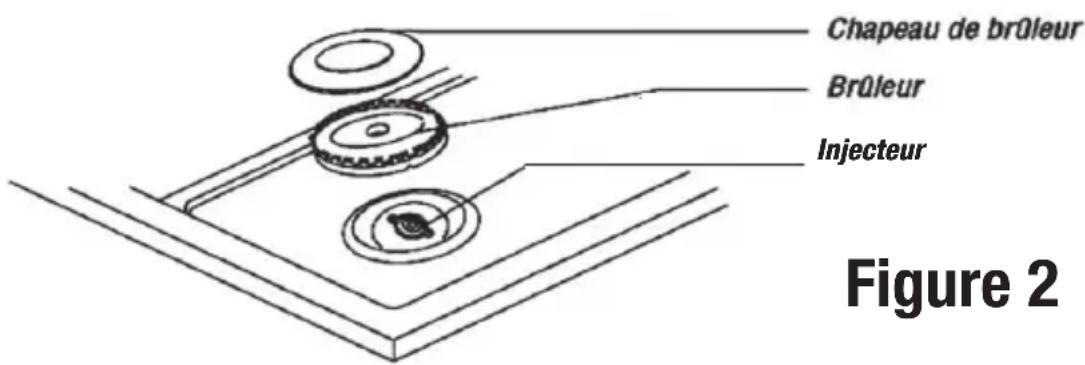

3) MISE EN PLACE DES BRULEURS
4) CHANGEMENT DES INJECTEURS
Cette cusinière s'adapte aux différents types de gaz en remplaçant les injecteurs.
Cette intervention doit être effectuee par un techni-cien qualifie. Si le remplacement n'est pas fait cor-rectement, la garantie ne sera pas validee et le fabri-cant ne sera pas responsable des conséquences. Utilisez les injecteurs fournis avec la cuisineire.
Tableau des concordances (pour les injecteurs)
| G30/G31 28-30/37 mbar | G20/25 20/25 mbar | |
| Brûleur rapide | 0,85 | 1,15 |
| Brûleur semi rapide | 0,65 | 0,92 |
| Brûleur auxiliaire | 0,50 | 0,72 |
| Brûleur four gaz | 0,55 | 0,84 |

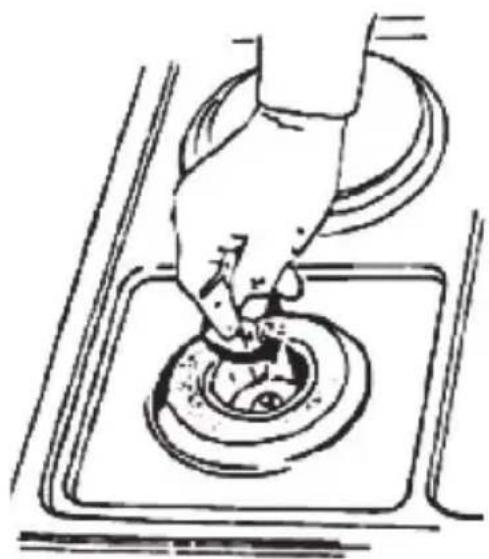

a) Changement des injecteurs des brûleurs du plan de cuisson (Fig.3)
Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordances ci-dessus). Procedez de même pour les autres brûleurs.
Figure 3
b) Changement de l'injecteur du brûleur du four
(Figures 4.5.6 et 7)
Enlevez la tôle inférieure du four. Dévissez la vis (repère « a ») enMAINANT le brûleur du four en place et sortez-le complètement.
Dévissez l'injecteur situé à la partie inférieure arrêté du four et remplacez-le par le nouveau (voir tableau des concordances).
Replacez le brûleur dans le four et remettez-le avec la vis (repère « a »). Remettez la tôle inférieure du four.
Figure 4

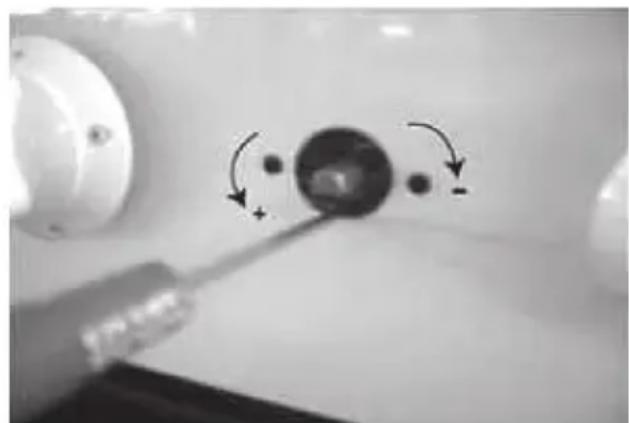

Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « Mini ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) vers la gauche (augmentation de la flamme) ou vers la droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « Maxi (grande flamme)», ensuite tournez vers la position « Mini (petite flamme) » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.
Attention: La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.
Figure 8
Après avoir changé les injecteurs collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

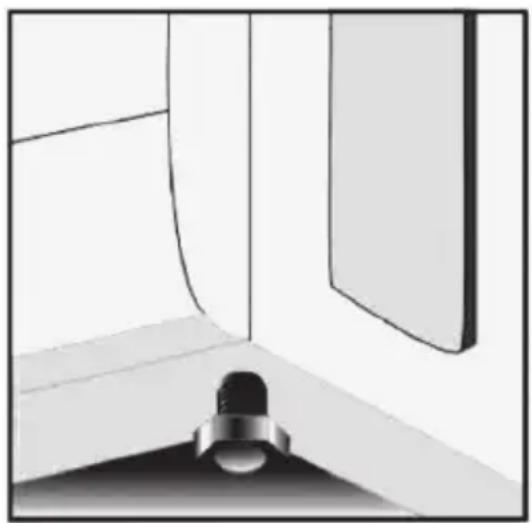

5) MISE A NIVEAU
Réglage des pieds: Il est important de procéder au réglage des pieds pour que la cusinière soit de niveau. Mettez en place la cusinière, position-nez-la à l'endroit souhaité, et ajustez-la à l'aide d'un niveau à bulles place au-dessus en vissant ou dévissant les pieds.
Figure 9
AVANT LA PREMIÈRE UTILISATION
1) Avant la première utilisation assurez-vous qu'il ne resteaucunmatériel d'emballage survoitrés cuisinière.Ces emballages devront être triés séparément pour le recyclage.
2) Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut eliminer avant la première utilisation en faisantCHAuffer le four. Il est important de bien aérer la piece durant cette opération pour eliminer la fumée et l'odeur dégagées.Procedez de la manière suivante :
Allumez le brûleur du four conformément aux procédures de cette notice (page n°21).
Laissez fonctionner le four pendant 15 à 20 minutes. Eteignez le four et laisserez-le refroidir.
UTILISATION DES BRULEURS GAZ
3 différents types de brûleurs équipent votre cuisinière. Pour obtenir une performance maximale des brûleurs utiliser des casseroles avec les dia
mètres suivants:
Brûleur rapide 22 à 28cm
Brûleur semi rapide 14 à 22cm
Brûleur auxiliaire 10 à 14cm
MISE EN GARDE: Utilisez uniquement des reci-pients à fond plat.
Attention: La flamme du brûleur ne doit jamais dépasser de la casserole.
Attention: En cas d'utilisation de recipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.
Figure 10
Figure 11

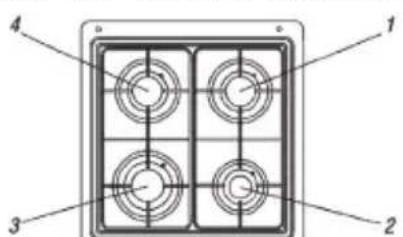

1) Brûleur Semi rapide et sa manette
2) Brûleur Auxiliaire et sa manette
3) Brûleur Rapide et sa manette
4) Brûleur Semi rapide et sa manette
5) Manette four gaz.

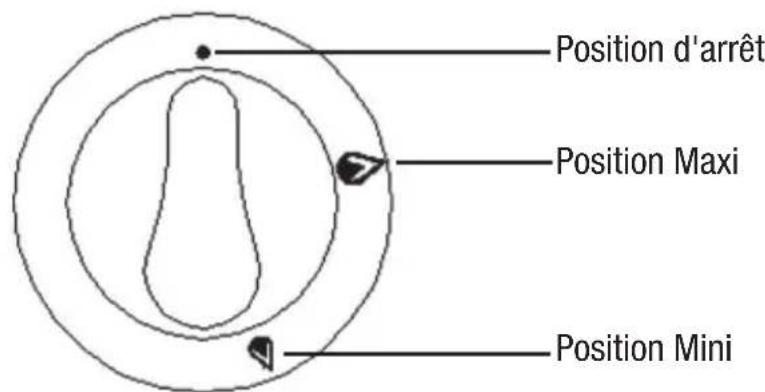

ATTENTION: Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. ÀpRES allumage il est impératif deMAINIR la manette de commande enfonnée pendant 8 secondes environ avant de la lâcher.
Appuyez et tournez la manette correspondant au brûleur à utiliser, placez-la sur la position Maxi (Figure 12). Simultanément approchez un allumegaz (ou une allumette) à proximé du brûleur afin de l'allumer.
Maintenez la manette de commande enforcée pendant 8 secondes environ après allumage avant de lâcher.

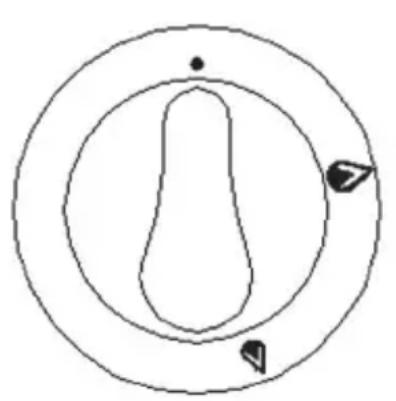

Vous pouvez diminuer la flamme en tournant la manette vers la position Mini. Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, mettez la manette sur la position « ● » et attendez quelques minutes avant de le rallumer. Pour
éteindre, mettez la manette en position « • »
Figure 12

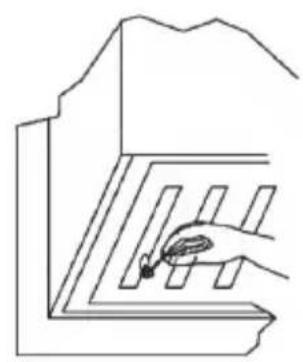

UTILISATION DU FOUR GAZ
Appuyez et tournez simultanément la manette du four dans le sens inverse des aiguilles d'une montre, placez-la sur la position Maxi (Figure 13 repère « c ») et approchez un allume-gaz (ou une allumette) au niveau du trou de la tôle inférieure prévu pour l'allumage (Figure 14).
Maintenez la manette de commande enforcée pendant 10 secondes environ après allumage. Assurez-vous que le brûleur est complètement allumé.
Figure 13 Figure 14
Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, mettez la manette sur la position « ● » et attendez quelques minutes avant de le pallumer.
Pour eteindre le four mettez la manette en position « »
ATTENTION: Les brûleurs et le four gaz de cet apparéil sont équipés d'un système de sécurité flamme. S'ils s'éteignent accidentellement, l'alimentation de gaz sera coupée automatiquement.
Notes :
- Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures.
- Utilisez toujours des gants de cuisine pourmettre ou retarder les plats de cuisson du four.
Assurez-vous que les manettes de commande de votre appareil de cuisson sont toujours sur la position « ● » lorsque votre apparatus de cuisson n'est pas utilisé.
NETTOYAGE ET ENTRETIEN
1 - Nettoyez la cuisineire lorsqu'elle est encore tiède.
2 - Utilisez de l'eau savonneuse tiège en ayant soin de rincer et d'essuyer avec un chiffon doux. N'utilise jamais de produits abrasifs et corrosifs.
3 - Faites attention à ne pas boucher les injecteurs et les brûleurs pendant le nettoyage.
4 - La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et refermez doucement la porte jusqu'àux trois quarts, puis soulevez-la légèrement en la tirant vers vous pour extraire les charnières de leur logement. Une fois démontée, posez la porte sur une surface plane. Au remontage, procédez de manière inverse, sans oublier de remettre les crochets en place.
5 - Ne pas utiliser des produits d'entretien abrasif ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.
6 - Nettoyez les parties en inox avec des produits spéciaux que l'on trouve dans le commerce.
MISE AU REBUT
Enlèvement des appareils menagers usages
sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la « poubelle barree » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appar-reil.
QUE FAIRE EN CAS DE PANNE
En cas de panneappelez le service après-ventede votre revendeur en lui indiquant les reférencesexactes de votre cuisineire qui se trouvent sur la plaque signalétique, et la nature de la panne.
ATTENTION !!
Cet apparéil doit être réparé seulement par un technicien qualifié.
TABLEAU DE CUISSON
| Aliments | Convection naturelle | ||
| Position du plat (gradin) | Durée de Cuisson (min) | ||
| Gâteau | 2 | 45-60 | |
| Gâteau au fruit | 2 | 45-60 | |
| Tarte aux Fruits | 2 | 60-90 | |
| Macaron | 2 | 50-60 | |
| Pain d'épice | 2 | 60-90 | |
| Pâté | 2 | 60-90 | |
| Cake | 2 | 60-90 | |
| Biscuit | 2 | 35-45 | |
| Viance d'Agneau | 2 | 25-35 | |
| Viance de Bœuf | 2 | 60-90 | |
| Côtelette de Bœuf | 2 | 50-70 | |
| Bifteck de Bœuf | 2 | 45-65 | |
| Viance de mouton | 2 | 70-100 | |
| Bœuf Rôtl | 2 | 60-90 | |
| Poulet (entlier) | 2 | 70-90 | |
| Poulet (morceaux) | 2 | 45-50 | |
| Poissons | 2 | 30-40 | |
| Dinde | 2 | 70-100 | |
| Macaroni au four | 2 | 30-40 | |
| Pâté mince | 2 | 40-50 | |
Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitues culinaires, d'eventuelles variations seront à apporter.
SPECIFICATIONS TECHNIQUES
| MODELE | |||||
| PG 50 IX | |||||
| CLASSE | 1 | ||||
| CATEGORIESIE | II2E+3+ | ||||
| PAYS DE DESTINATION | FRANCE | ||||
| TYPE DE GAZ ET PRESSION | G20/25 20/25 mbar | G30/G31 28-30/37 mbar | |||
| PUISSANCE TOTALE en kw | 8,35 kW | 8,2 kW | |||
| DEBIT TOTAL en m3/h ou g/h | 0,781 m3/h | 595 g/h | |||
| DEBITS DES BRULEURS | BRULEUR RAPIDE | 2,80 kW | 0,272 m3/h | 2,70 kW | 196 g/h |
| BRULEUR SEMI-RAPIDE | 1,60 kW | 0,146 m3/h | 1,60 kW | 116 g/h | |
| BRULEUR AUXILIAIRE | 0,95 kW | 0,092 m3/h | 0,90 kW | 65 g/h | |
| FOUR | 1,40 kW | 0,125 m3/h | 1,40 kW | 102 g/h | |
| DEBITS REDUITS DES BRULEURS | BRULEUR RAPIDE | 0,80 kW | 0,070 m3/h | 0,90 kW | 65 g/h |
| BRULEUR SEMI-RAPIDE | 0,55 kW | 0,050 m3/h | 0,55 kW | 40 g/h | |
| BRULEUR AUXILIAIRE | 0,45 kW | 0,042 m3/h | 0,40 kW | 29 g/h | |
| FOUR | 0,90 kW | 0,085 m3/h | 0,80 kW | 58 g/h | |
Le gaz et la pression pour lesquels l'appareil est regle : G20/25 - 20/25 mbar
