| Type de produit | Table de cuisson vitrocéramique |
| Marque | Proline |
| Modèle | VH3000CC |
| Puissance totale | 3000 W |
| Puissance foyer avant | 1200 W |
| Diamètre foyer avant | 145 mm |
| Puissance foyer arrière | 1800 W |
| Diamètre foyer arrière | 180 mm |
| Tension d'alimentation | 230 V ~ 50/60 Hz |
| Type d'installation | Encastré |
| Type de commande | Touches sensitives |
| Matériau de la surface | Vitrocéramique |
| Fonction démarrage automatique | Oui (Accélérateur de chauffe) |
| Arrêt automatique de sécurité | Oui (30 minutes) |
| Indicateur de chaleur résiduelle | Oui (affichage H) |
| Consommation énergétique foyer avant | 173,8 Wh/kg |
| Consommation énergétique foyer arrière | 183,9 Wh/kg |
| Consommation énergétique totale | 78,9 Wh/kg |
| Câble d'alimentation | Non fourni, 3 x 1,5 mm² H05VV-F ou H05RR-F |
| Protection électrique recommandée | 16 A |
| Nettoyage | Eau savonneuse ou produit spécial vitrocéramique, éviter abrasifs |
FOIRE AUX QUESTIONS - VH3000CC PROLINE
Questions des utilisateurs sur VH3000CC PROLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice VH3000CC - PROLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VH3000CC de la marque PROLINE.
MODE D'EMPLOI VH3000CC PROLINE
Table de cuisson vitrocéramique
PROLINE
Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant notre table de cuisson vitroceramique.
Afin de bien connaître cet apparéil, nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.
SOMMAIRE
CONSIGNES DE SECURITE IMPORTANTES 3
INSTRUCTIONS DE SECURITE GENERALES 3
DESCRIPTION DE L'APPAREIL 7
CHARACTERISTIQUES TECHNIQUES 7
BANDEAU DE COMMANDE 7
TOUCHES SENSITIVES 7
MISE EN ROUTE ET UTILISATION DE L'APPAREIL 8
AVANT LA PREMIÈRE UTILISATION 8
MISE EN ROUTE 8
INDICATEUR DE CHALEUR RESIDUELLE 8
DEMARRAGE DE CUISSON AUTOMATIQUE 8
ARRET AUTOMATIQUE 9
CONSEILS DE CUISSON 10
EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 10
NETTOYAGE ET ENTRETIEN 10
QUE FAIRE EN CAS DE PROBLEME 11
INSTRUCTIONS D'INSTALLATION 12
CONSEILS POUR L'INSTALLATEUR 12
INSTALLATION 12
CONNEXION ELECTRIQUE 14
PRECAUTIONS 14
BRANCHEMENT AU RESEAU ELECTRIQUE 15
MISE AU REBUT 16
Instructions de sécurité générales Mises en garde importantes
- Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
- Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risque encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usable ne doivent pas être effectuels par des enfants sans surveillance.
- MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés.
- MISE EN GARDE : Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'etreindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrez les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
- MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
-
MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique.
-
Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuteurie extérieure ou par un système de commande à distance séparé.
- Ne pas utiliser d'appareil de nettoyage à la vapeur.
- AVENTISSEMENT: Le processus de cuisson est à surveiller. Un processus de cuisson court est à surveiller sans interruption.
- MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
Précautions avant utilisation en cuisson
- Retirez toutes les parties de l'emballage.
- L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
- L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
- Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
- Enlevez toutes les étiquettes et autocollants de la table vitrocéramique.
- Ne tentez pas de modifier l'appareil de chaque manière que ce soit.
- La table de cuisson ne doit pas servir de support ou de plan de travail.
- La sécurité n'est assurée que si l'appareil est relié à la terre, conformément aux prescriptions en vigueur.
- N'utilisez pas de rallonge électrique.
- L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un séche-linge : les vapeurs d'eau dégagées pourraient déterminer l'électronique.
Utilisation de l'ordinateil
- Coupezensousjourslesfoyersaprasedutilisation.
- Prenez garde aux risques de brûlures pendant et après l'utilisation de l'ordinateil.
- Assurez-vous qu'aucun cable électrique d'appareil fixe ou mobile ne viennent en contact avec la plaque vitrocéramique ou la casserole chaude.
- Ne placezaucun objectmetalliqueautre quelesrecipients de chauffe adaptations. Il risquerait en effet dechauffer, fondre ou bruler si la table vitrocéramique etait activée de maniere non intentionnelleou qu'elleetaitencorechaude.
- Ne couvrez jamais l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la table vitrocérôme puisqu'ils peuvent devenir chauds.
Précautions pour ne pas déterminer l'appareil
- Les casseroles à fond épais (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
- Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
- Ne heures pas les bords de la surface vitrocéramique avec une casserole ou tout autre objet.
Assurez-vous que l'appareil dispose d'une ventilation suffisante. - S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
-
Ne posez pas et ne laissez pas de casseroles vides sur la table de cuisson.
-
Evitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
- Ne placez jamais de recipients chauds au-dessus du bandeau de commande.
- Si un tiroir est situé sous l'appareil encastré, maintenez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
- Ne déposez pas d'objets inflammables (ex. sprays) dans ce tiroir. Les évventuels casiers à couverts doivent être en matérieliau résistant à la chaleur.
Précautions en cas de défaillance de l'appareil
- Si un defaulted est constaté, débranchez l'appareil et coupez l'alimentation électrique.
- En cas de fêlore ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvre enaucun cas l'appareil vous même.
Autres protections
Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Nos emballages/produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus : www.quefairedemesdechets.fr
\section*{Caracteristiques techniques}
| Type | VH3000CC |
| Puisance Totale 3000 W | |
| Consommation d'énergie de la table de cuisson EChob* 17 | 78.9 Wh/kg |
| Foyer avant | |
| Puisance nominale 1200 W | Ø 145 mm |
| Catégorieie de la casserole standard* A | |
| Consommation d'énergie ECw* 173.8 Wh/kg | |
| Foyer arrêté | |
| Puisance nominale 1800 W | Ø 180 mm |
| Catégorieie de la casserole standard* B | |
| Consommation d'énergie ECw* 183.9 Wh/kg |
- calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

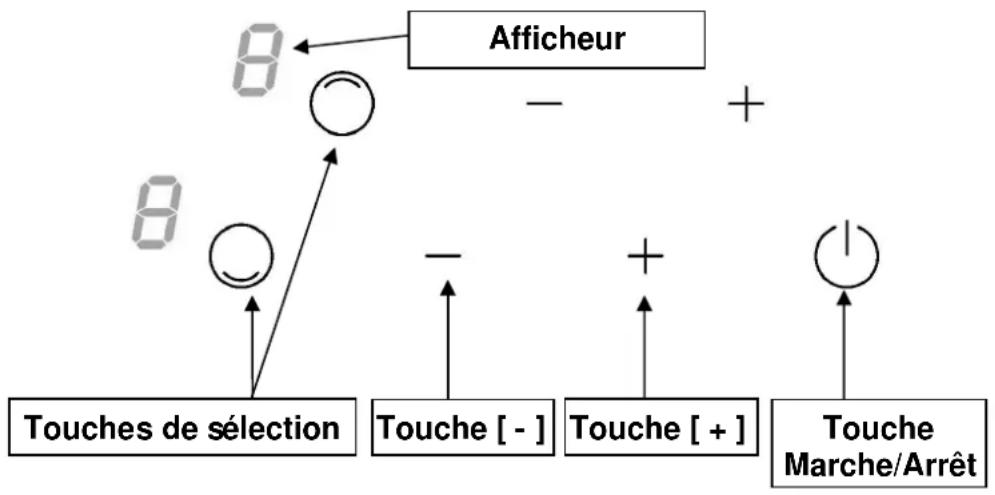

Bandeau de commande

Touches sensitives
Viete appeareil est equipé de touches sensitives permettant de commander les différentes fonctions. Il vous suffit d'effleurer la touche pour activer la fonction souhaitee. L'activation est alors validée par un voyageant, un affichage et/ou par un signal sonore.
Veuillez appuyer sur une seule touche à la fois.
Affichage Designation Fonction
0 Zéro La zone de cuisson est activée
1...9 Niveau de puissance Choix du niveau de cuisson
A Accélérateur de chauffe Demarrage de cisson automatique
E Message d'erreur Dedefaut de circuit électronique
H Chaleur résiduelle La zone de cuisson est chaude
Avant la première utilisation
Nettoyez vous appeareil avec un chiffon humide, puis sechez le. N'utilise pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées. Utilisez uniquement des produits de nettoyage spécifique pour vitrocérément.
Mise en route
Voues dez d'abord enclencher la table de cuisson,puis la zone de cuisson:
- Enclencher / arrête la table de cuisson :
Action Bandeau de commande Afficheur
Enclencher appuyer sur [ ] 2 × [0]
Arreter appuyer sur [ ] rien ou [H]
- Enclencher / arrête une zone de cuisson :
Action Bandeau de commande Afficheur
Selectionner la zone appuyer sur la touche de selection afficheur allumé
Augmenter appuyer sur [+] [1] jusqu'à [9]
Diminuer appuyer sur [-] [9] jusqu'à [1]
Arreter appuyer simultanement sur [ + ] et [-] [0] ou [H]
ou appuyer sur [-] [0] ou [H]
Si aucun réglage n'est fait dans un décai de 20 secondes suivant l'allumage de la table, elle s'éteint.
Indicateur de chaleur résiduelle
Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, le symbole [H] apparait sur l'afficheur si une zone de cuisson est encore chaude.
Il disparait lorsque la zone peut de nouveau etre touche sans danger.
Tant que le symbole [H] est allumé, ne touche pas la zone de cuisson concernée et ne posezaucun objet sensible à la chaleur dessus. Risque de brûlure et d'incendie!
Démarrage de cuisson automatique
Les deux zones de cuisson sont équipées de la fonction de démarrage de cuisson automatique : celle-ci permet d'obtenir plus rapidement la température souhaiée en mettant la zone de cuisson en marche à pleine puissance pendant un certain temps, puis en réduisant automatiquement sa puissance sur le niveau préselectionné.
- Enclencher le démarrage de cuisson automatique :
Action Bandeau de commande Afficheur
Selectionner la zone appuyer sur la touche de selection [ 0 ]
Activer la pleine puissance appuyer sur [ + ] jusqu'à 9 Passe de [1] à [9]
Activer le démarrage de cissson
Automatique ré appuyer sur [+] [9] clignote avec [A]
Sélectionner niveau appuyer sur [-]
(par exemple « 7 ») [7] clignote avec [A]
La zone de cuisson fonctionne à pleine puissance puis après un certain temps, elle revient à la puissance préselectionnée (dans l'exemple ci-dessus, 7)
- Arrête le démarrage de cuisson automatique en cours :
Action Bandeau de commande Afficheur
Selectionner la zone appuyer sur la touche de selection [ 7 ] clignote avec [ A ]
Selectionner nivea appuyer sur [-] ou [+]
[9] passage à [8][7]
Niveau sélectionné
Arrêt automatique
La table dispose d'une sécurité limitant sa durée de fonctionnement. Une fois que vous avez enclenché la table, celle-ci se coupe automatiquement au bout de 30 minutes.
Exemples de réglage des puissances de cuisson
(Les valeurs ci-dessous sont données à titre indicatif uniquement)
| 1 à 2 Faire fondre | Réchauffer | Sauces, beurre, chocolat, gelatine Plats pré-cuisinés |
| 2 à 3 Faire gonfler | Décongeler | Riz, pudding et plats cuisinés Légumes, poisson, produits surgelés |
| 3 à 4 Cuire à la vapeur | Légumes, poissons, viande | |
| 4 à 5 Cuire à l'eau Pommes de terre à l'eau, soupés, pâtesLégumes frais | ||
| 6 à 7 Cuire à feu doux | Viandes, foie, oeufs, saucissesGoulasch, roulés, tripes | |
| 7 à 8 Cuire | Frière | Pommes de terre, beignets, galettes |
| 9 Frière, | Porter à ébullition | Steaks, omelettes eau |
NETTOYAGE ET ENTRETIEN
Avant de nettoyer la plaque de cuisson, vérifie qu'elle est débranchée et qu'elle est froide afin d'eviter tout risque de brûlle.
- Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
- N'utilisez enaucun cas des appareils à vapeur ou à haute pression.
- N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (par exemple un tampon abrasif ou pointe de couteau...).
- N'utilisez pas de produits de nettoyage abrasifs qui pourrait endommager l'appareil.
- Sèchez l'appareil avec un chiffon propre.
- Enlevez immédiatement les éclaboussures de sucre ou celles provenant de mets sucrés.
La table de cuisson ou les zones de cuisson ne s'enclenchent pas :
- Vérifiez que la table de cuisson est bien branchée
- Vérifiez que le fusible de protection n'a pas sauté
- Vérifiez que les touches sensitives ne sont pas couvertes d'eau ou de graisse
- Vérifiez qu'aucun objet n'est posé sur les touches sensitives
Le symbole [E] s'affiche, suivi d'un numero :
- Notez le code erreur affiché et appelez le Service Àpreès-ventes
Le symbole [Er03] s'affiche :
- Un objet ou un liquide recouvre une touche sensitive. Le symbole disparait une fois la touche libérée ou nettoyée.
Le symbole [Er21] s'affiche :
- La table est en surchauffe, laissez-la refroidir puis rallumez-la.
Le symbole[U400]_ [Er25]ou[U4]clignote:
- La table est mal connectee au réseau. Vérifiez le branchement et rebranchez la table.
L'une des zones ou l'ensemble du plan de cuisson s'arrête :
- Le dispositif de sécurité s'est enclenché automatiquement. Il s'enclenché lorsque vous avez oublie d'etreindre l'une des zones de cuisson ou lorsqu'un objet est posé sur une touche sensitive
Si I'un des symboles ci-dessus persiste, appelez le SAV.
Conseils pour l'installateur
IMPORTANT
L'installation et la maintenance de l'appareil doivent être effectuées exclusivement par des TECHNICIENS QUALIFIES et en accord avec les règles de sécurité locales.
Le non-respect de ces conditions entraîne la perte de la garantie.
Installation

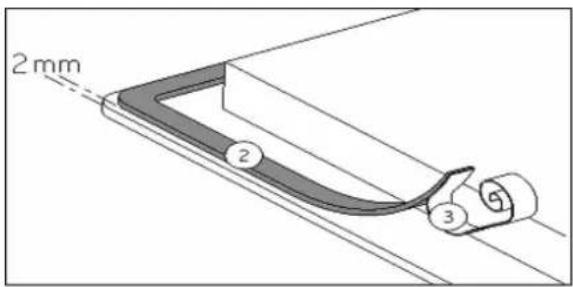

Mise en place du joint d'étanchéité
Le joint adhesif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).
Encastrement

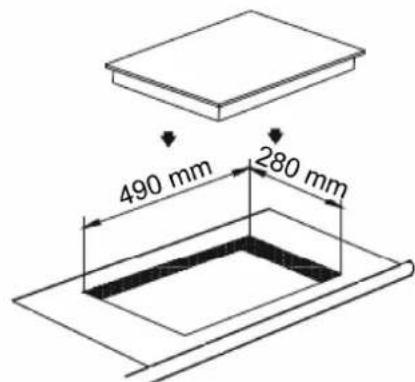

- Pour la découverte du plan de travail se référer au schéma ci-dessous. La distance entre la table de cuisson et le mur doit être au minimum de 50mm . Le plan de travail doit avoir une épaisseur minimum de 30mm et doit être thermo résistant.


-
La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrêté. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson.
-
Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^) .
- Les baguettes de bord murales doivent être thermo résistantes.
- Ne pas installer la table au-dessus d'un four non ventilé ou d'un lave-vaisse.
- Si un tiroir estitué sous l'appareil, maintainir un écart d'au moins 20 mm entre le fond du tiroir et la partie inférieure de l'appareil afin d'assurer une bonne circulation de l'air et ainsi un bon refroidissement de l'électronique

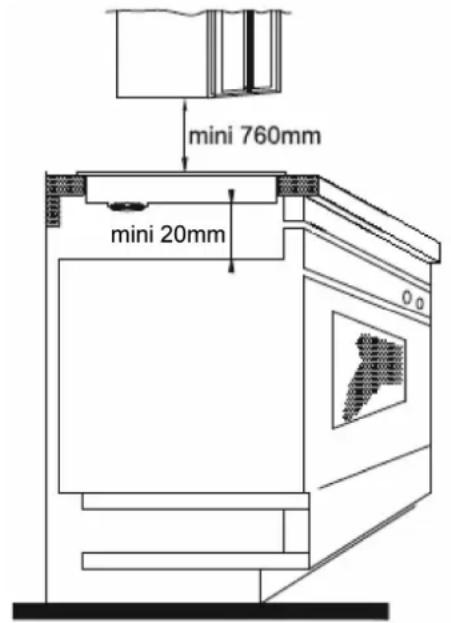

- Attention: L'écart de sécurité entre la table de cuisson et la hotte aspirante placee au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760~mm
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
- Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir. Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le champ de la découvert, appliquer un vernis ou une colle spéciale.
L'installation électrique doit être effectue conformément aux instructions du fabricant. Une mauvaise installation peut cause des préjudices et des dommages aux personnes, animaux ou biens matériels, pour lesquels le fabricant décline toute responsabilité.
Avant d'effectuer toute action sur la partie électrique de l'appareil, il doit etre débranché du réseau électrique.
La connexion à un bon réseau de terre est absolument essentielle.
Le fabricant decline toute responsabilité pour tout inconvenient causé par le non-respect de cette règle.
La table doit être installée par un électricien qualifié en conformité avec toutes les normes électriques et d'installation en vigueur.
Avant d'effectuer la connexion au réseau électrique, vérifie que la tension de l'appareil (indiquée sur la plaque signalétique de l'appareil) correspond à la tension du réseau de votre domicile. Le câblage du réseau électrique doit être capable de supporter la puissance nécessaire à l'appareil (également indiquée sur la plaque signalétique).
Cet apparéil doit être branché par une personne compétente et être protégé par un disjoncteur différentiel bipolaire. Tous les fils d'alimentation en courant électrique ainsi que le fil de terre doit être résistant à une température ambiente de 75^ .
Précautions
- La table doit être installée par une personne qualifiée. N'essayez jamais d'instituer l'appareil vous-même.
- La table vitrocéramique ne doit pas etre installée au-dessus d'un réfrigerateur, congélateur, lave-vaisselle ou sèche-linge. Installez la table vitrocéramique à l'écart des sources de chaleur telle que celle d'un four ou des rayons de soleil.
Le mur et la zone au-dessus de la table doit etre résistant s a la chaleur.
Pour eviter tout dommage, les joints et tous les éléments en contact avec la table doivent etre résistants a la chaleur.
Branchement au réseau électrique
Cet apparéil n'est donc que pour une alimentation en 230V 50 / 60Hz
Raccordez toujours le fil de terre de protection.
Respectez lescheme de raccordement.
Le boitier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.
Monophasé 230V\~1P+N:


Visser la terre au plot "terre", le neutre N au plot N, la phase L1 sur le plot L1.
Note: Le cable d'alimentation n'est pas fourni avec l'appareil. Utilisez un cable ayant les caractéristiques spécifiées ci-dessous.
| Réseau Raccordement Diamètre cable Cable Calibre de protection | ||||
| 230V~ 50/60Hz | 1 Phase + N 3 | x 1.5 mm² | H 05 VV - F H 05 RR - F | 16 A* |
- calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6
Attention! Un vissage trop important risque d'endommager le pas de vis.
Veillez également à bien engager les fils.
Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.
Vou des ce produit et son emballage selon les lois et les regles locales.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.
Hotline Vanden Borre
Le service après-vente est joignable au +32 2 334 00 00, du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
