Type de produit	Sèche-linge à condensation
Marque	Asko
Modèle	TDC145HP
Dimensions (H x L x P)	Environ 85 × 60 × 60 cm
Poids	Environ 50 kg
Capacité de charge	8 kg
Alimentation électrique	230 V, 50 Hz, prise avec terre
Puissance absorbée	Environ 2 200 W
Consommation énergétique annuelle	Environ 500 kWh
Classe énergétique	B (approximatif)
Niveau sonore	Environ 65 dB
Température ambiante recommandée	15 à 25 °C
Type d'évacuation	Réservoir d'eau de condensation ou évacuation directe par flexible
Fonctions spéciales	Détection d'humidité, départ différé, programmes préréglés
Possibilité de superposition	Oui, sur lave-linge Asko avec kit fourni
Pièces détachées disponibles	Filtre à peluches, tuyau de vidange, courroie, résistance
Réparabilité	Indice de réparabilité supérieur à 8/10 (estimation)
Entretien courant	Nettoyage du filtre à peluches après chaque cycle, vidange du réservoir d'eau, nettoyage du condenseur
Accessoires inclus	Coupelles antiglisse, équerres antibasculement, flexible de vidange

FOIRE AUX QUESTIONS - TDC145HP ASKO

Comment installer le sèche-linge Asko TDC145HP en superposition sur un lave-linge ?

Utilisez les équipements antibasculement et les coupelles fournis dans le tambour. Vissez les équipes sous le lave-linge et sous le sèche-linge, puis montez les deux coupelles sous les pieds avant du sèche-linge. Réglez les pieds pour qu’il soit de niveau et poussez-le contre l’équière du lave-linge après l’avoir incliné de 50 à 150 mm.

Quelle est la température ambiante idéale pour utiliser ce sèche-linge ?

La température ambiante doit être comprise entre 15 et 25 °C. Évitez les locaux trop petits ou non aérés, et ne l’installez jamais dans une pièce susceptible de geler.

Puis-je évacuer l’eau de condensation directement dans un évier ?

Oui, vous pouvez débrancher le petit flexible du réservoir et le raccorder à un flexible en caoutchouc pour évacuer l’eau vers un évier ou un siphon de sol. Assurez-vous de bien fixer le tuyau pour éviter les fuites.

Que faire si mon sèche-linge glisse sur un sol lisse ?

Placez les deux coupelles en plastique fournies sous les pieds du sèche-linge pour améliorer l’adhérence au sol.

Comment nettoyer le filtre à peluches ?

Retirez le filtre après chaque cycle et éliminez les peluches à la main ou avec un aspirateur. Nettoyez-le à l’eau tiède si nécessaire, puis séchez-le complètement avant de le remettre.

Pourquoi mon linge n’est-il pas complètement sec en fin de programme ?

Cela peut être dû à un filtre à peluches obstrué, à un condenseur encrassé, à une charge trop importante ou à une surcharge des programmes. Vérifiez également que la pièce est bien aérée.

Quel type de disjoncteur différentiel est recommandé pour ce sèche-linge ?

Un disjoncteur différentiel de type A doit être utilisé pour la protection électrique de l’appareil.

Le sèche-linge fait un bruit anormal, que vérifier ?

Assurez-vous que l’appareil est de niveau et que les pieds sont correctement réglés. Vérifiez qu’aucun objet ne touche la machine, et que le filtre à peluches est bien en place.

Puis-je transporter le sèche-linge incliné ?

Non, le transport doit se faire sans inclinaison pour éviter d’endommager l’appareil. Une fois transporté, attendez au moins 24 heures avant de le brancher.

Où trouver des pièces détachées pour le TDC145HP ?

Les pièces comme le filtre à peluches, la courroie ou la résistance sont disponibles auprès des revendeurs agréés Asko ou en ligne. Utilisez la référence du modèle pour commander.

MODE D'EMPLOI TDC145HP ASKO

FR Sous réserve de modifi cation.

Mise en place du sèche-linge

La machine peut etre installee au sol ou superposee a un autre appareil. Garder a l'esprit le fait que le seche-linge produit de la chaleur et ne doit par consequent pas etre installedans un local exigu.Si ce local est tres petit,le sechage prendra plus longtemps vu le faible volume d'air present.

Conseil

• N'installez pas la machine dans un local où il existe un risque de gel, car il est possible qu'elle ne fonctionne pas correctement à des températures voisines de 0^ .
  La piece dans laquelle le sèche-linge est installé doit être suffiSAMMENT aérée et la température ambiente comprise entre 15^ et 25^

Mise en garde

• Toute adaptation électrique éventuellesment nécessaire doit être effectuee par un electricien qualifie.
  La machine ne doit pas etre installee derriere une porte verrouillable,porte coulissante ou porte dont les charnières sont situées sur le cote opposé de celles de la machine.
• Ne pas obstruer la plinthe du seche-linge munie d'une grille d'airation avec un tapis ou tout objet similaire.

Conseil

Pour une(Meilleureventilation,laisser ouverte la portedu local ou est installee lamachine.

A. Installation au sol

La machine peut etre installee au sol, a cotedu lave-linge. Il faudra laisser un espace d'au moins 5cm entre le lave-linge et le seche-linge pour que I'air puisse circuler.

Si l'appareil glisse sur un sol très lisse, on peut remédier à ce problème en posant les coupelles en plastique sous les pieds du sechelinge (entre les pieds et le sol).

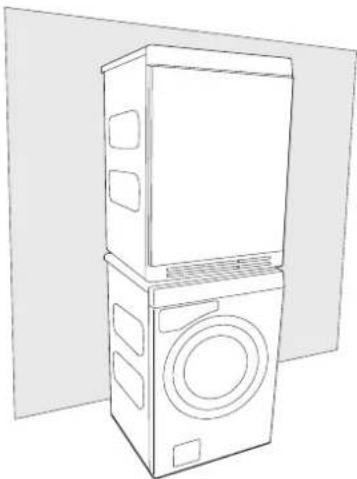

B. Superposition

Ce sèche-linge peut être installé sur un lave-linge ASKO. Dans ce cas, il convient d'utiliser les accessoires (coupelles et équres antibasculement) fournis avec la machine. Vous trouvrez les deux coupelles pour les pieds et les équres antibasculement dans une boîte placée dans le tambour.

Montage:

1. Devissez la vis située à l'arrière du lavelinge.

1. Vissez l'équre re antibasculement sur le lavelinge comme indiqué sur la fi gure.

1. Prenez dans la boite la seconde équerre antibasculement et deux vis. Fixez l'équere au séche-linge avec les deux vis.

1. Montez les deux coupelles sous les pieds avant du seche-linge.

1. Vissez ou dévissez les pieds de façon à ce que le seche-linge soit parfaitement à niveau et en équilibre, au sol ou sur le lavelinge.

1. Poussez le sèche-linge contre l'équre de l'avoi-linge; pour ce faire, maintenez le sèche-linge incliné en le boulevant à l'avant de 50 à 150 mm.

Réglage des pieds

Visser ou dévisser les pieds de façon à ce que le sèche-linge soit parfaitement à niveau et en équilibre, au sol ou sur le lave-linge.

Eau de condensation

Transport/stockage

L'option n° (1) permet de déconnecter le petit fl exible du raccord. Raccorder à ce dernier le fl exible caoutchouc. Il est ainsi possible d'évacuer l'eau de condensation par le biais d'un évier ou d'un siphon de sol (2).

Note:

• Ne tirez pas sur le fl exible de vidange, ne l'etirez pas et ne le pliez pas, car il pourrait s'abimer.
  Fixez le tuyau soigneusement (par exemple en l'attachant au robinet pour qu'il ne glisse pas pendant la vidange). Dans le cas contraire, I'eau pourrait s'écouler sur le sol et provoquer des dégats.

Attention!

Si vous prévoyez de raccarder le sechelinge à une tuyauterie d'évacuation en usage pour un autre appeaire, il faudra installer une vanne antiretour.

La vanne antiretour empêche l'eau de refouler dans le sèche-linge, ce qui pourrait l'endommager.

Ne pas incliner la machine pendant le transport!

Attendez 24 heures après le transport avant de branchier la machine. Si la machine doit etre déplacee ou laissé inutilisee pendant l'hiver dans un local non chauffe, ne pas oublier de vidanger le réservoir d'eau de condensation.

Branchements électriques

Si la machine est fournie avec un cordon d'alimentation, celui-ci peut etre branché sur une prise murale avec terre. Dans le cas contraire, un raccordement permanent utilisant un disjoncteur multipolaire doit etre realization par un technicien qualifi e.

Configuration usine

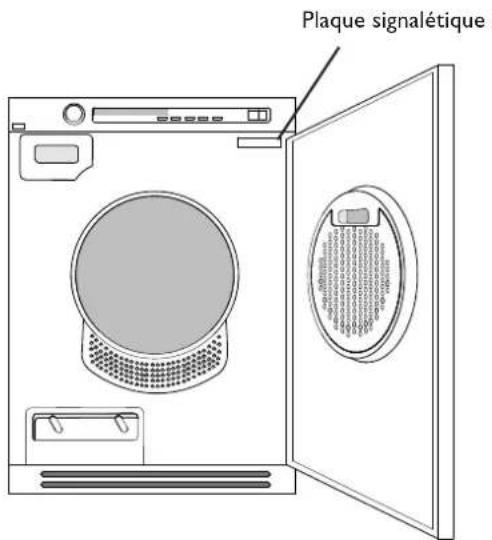

Les informations relatives aux branchements
electriques fi gument sur la plaque signaletique.
Comparer ces données à celles de
l'alimentation electrique. Tout disjoncteur
différentiel doit être de type A.

Si la machine est preparée pour un fonctionnement à pieces et/ou un système de réservation

Pour plus d'informations sur l'installation du monnayeur et/ou du système de réservation, consultez le mode d'emploi détaillé sur le site Web d'ASKO. Recherche le numero de referencia indiqué sur le mode d'emploi foumi avec la machine.
