Type de produit	Meuble TV
Marque	Arkitect
Modèle	A10IRB11X
Dimensions (L x P x H)	120 x 45 x 35 cm
Poids maximal supporté (TV)	50 kg
Taille d'écran compatible	Jusqu'à 50 pouces
Matériau	High Gloss blanc ou noir (selon version)
Porte vitrée	Oui, compatible télécommande
Gestion des câbles	Oui
Assemblage	Requiert 2 personnes
Outils recommandés	Tournevis manuels uniquement
Nettoyage	Chiffon humide avec liquide vaisselle ou savon
Précautions de sécurité	Ne pas se tenir debout ou s'asseoir sur le meuble ; ne pas utiliser de perceuse électrique ; ne pas placer d'objets chauds/froids sans dessous de plat ; ne pas placer le téléviseur trop près du bord avant
Contenu du colis	Panneaux, vis, chevilles, pieds, porte vitrée (références selon version)
Service client (UK)	0844 561 1234

FOIRE AUX QUESTIONS - A10IRB11X Arkitect

Quelles sont les dimensions du meuble TV ?

Le meuble TV Arkitect A10IRB11X a une hauteur de 35 cm, une largeur de 120 cm et une profondeur de 45 cm.

Quel est le poids maximal supporté par le meuble ?

Le poids maximal du téléviseur est de 50 kg.

Quelle taille d'écran puis-je installer ?

Le meuble est compatible avec les écrans plats jusqu'à 50 pouces.

Le meuble est-il facile à assembler ?

L'assemblage nécessite 2 personnes pour soulever l'unité. Suivez le guide d'installation fourni pour un montage correct. Ne pas utiliser de perceuse électrique.

De quels outils ai-je besoin pour l'assemblage ?

Utilisez uniquement des tournevis manuels. L'utilisation de perceuses électriques est déconseillée pour éviter d'endommager les composants.

Comment nettoyer le meuble TV ?

Nettoyez avec un chiffon humide et du liquide vaisselle ou du savon. N'utilisez pas de poudre à laver ou de produits abrasifs.

Puis-je utiliser une perceuse pour l'assemblage ?

Non, il est recommandé d'utiliser uniquement des tournevis manuels pour ne pas trop serrer les vis et éviter d'endommager le meuble.

Le meuble est-il livré avec la quincaillerie nécessaire ?

Oui, le meuble est livré avec toutes les vis, chevilles et accessoires nécessaires (références C10000001 à C10000021 selon la version noire ou blanche).

Y a-t-il une garantie ?

La notice ne mentionne pas de garantie spécifique. Contactez le service client au 0844 561 1234 (Royaume-Uni) pour plus d'informations.

Comment contacter le service client ?

Pour les clients au Royaume-Uni, composez le 0844 561 1234. Pour les autres pays, consultez le site web ou les revendeurs locaux.

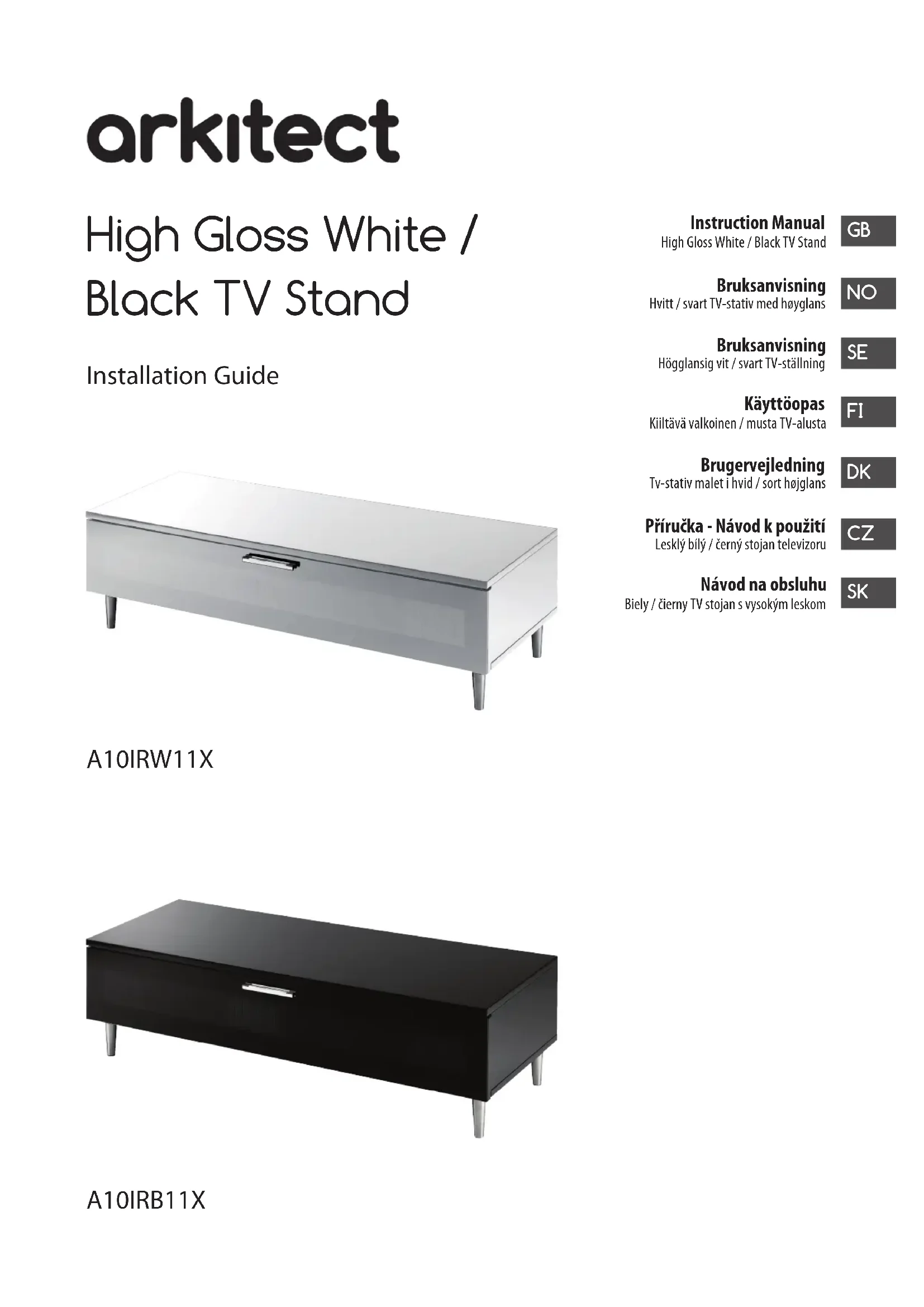

MODE D'EMPLOI A10IRB11X Arkitect

arkitect

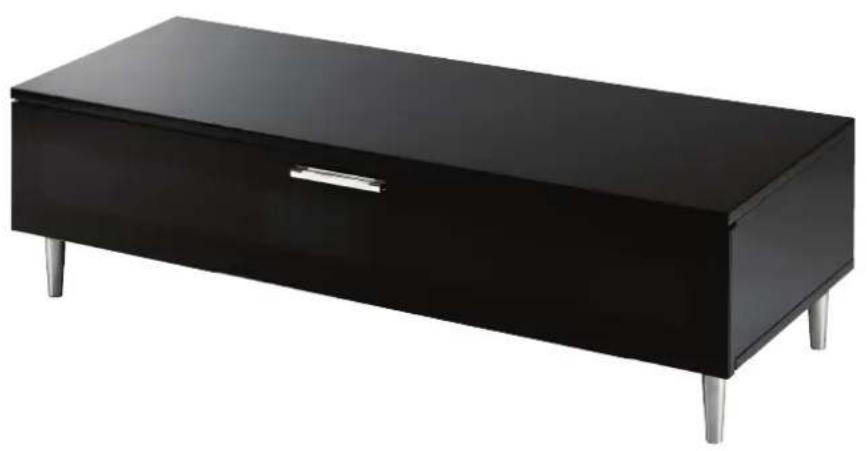

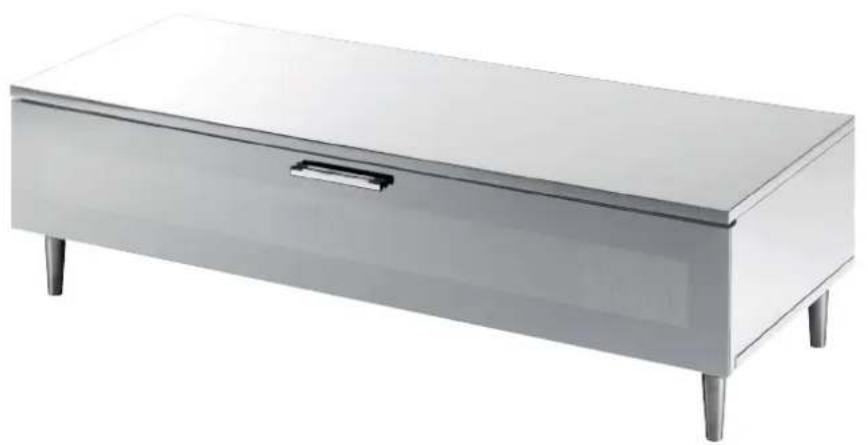

High Gloss White / Black TV Stand

Installation Guide

A10IRW11X

A10IRB11X

Instruction Manual

High Gloss White / Black TV Stand

GB

Bruksanvisning

Hvitt/svart TV-stativ med høyglands

NO

Bruksanvisning

Höglansig vit / svart TV-ställning

SE

Käytöopas

Kiiltävā valkoinen / musta TV-alusta

FI

Brugervejledning

Tv-stativ malet i hvid / sort hojglans

DK

CZ

Návod na obsluhu

Biely / cierny TV stojan s vysokym leskom

SK

MAX

50"

MAX LOAD

50 kg

GB High Gloss White / Black TV Stand

• Suitable for flat screen TVs with screen sizes up to 50^
• Stand Dimensions: Height 35 x Length 120 x Depth 45 cm
  Maximum TV Load: 50 kg
• Remote control friendly glass door
• Cable management

No Hvitt / svart TV-stativ med høyglans

• Passer for TV med flat skjerm opptil 50^
  Stativmal: Hovyde 35 x Lengde 120 x Dybde 45 cm
• Maksimum TV-belastning: 50 kg
  Fjernkontrollvennlig glassdor
  Kabelhandtering

SE Hoggmansig vit / svart TV-ställning

Passar for platt-TV med skarmstorlekar upp till 50^
Stallningsmatt: Hojd 35 x Längd 120 x Djup 45 cm
Maximal TV-belastning: 50kg
Fjarrkontrollvanliga glasddorrar
Kabelhantering

Fi Kiiltävä valkoinen / musta TV-alusta

• Sopiva taulu-TV-vastaanottimille, joiden koko on enintaan 50^
• Jalustan mitat: Korkeus 35 × pituus 120 × syvyys 45 ~cm
  TV:n enimmäskuorma: 50 kg
  Kaukosaatimelle sopiva lasiovi
  Kaapelien hallinta

DK Tv-stativ malet i hvid / sort højglans

• Velegnet til fladskaermsfjernsyn op til 50^
• Mål på stativ: Hojde 35 x Laengde 120 x Dybde 45 cm
  Maksimal tv-vaegt: 50 kg
  Fjernbetjeningsvenlig glaslage
  Kabelhandtering

CUSTOMER HELPLINE (UK Customers Only)

0844 561 1234

KUN KUNDER I STORBRITANNIA

NO

ENBART KUNDERI STORBRITANNIEN

SE

VAIN ISO-BRITANNIAN ASIAKKAILLE

FI

KUN FOR BRITISKE KUNDER

DK

POUZE PRO ZAKAZNIKY V BRITÁNII

CZ

LEN PRE ZAKAZNIKOV V GB

SK

GB

ATTENTION - Please note before assembling your TV stand

• Check that you have all the parts and familiarise yourself with this installation guide.
• Make sure you have enough space to layout all the parts. Keep children and pets away from the work area, small parts could choke them if swallowed.
• Assemble the TV stand on a soft level surface as close to its final position as possible.

WARNING

• We do not recommend the use of power drills. Only use hand screwdrivers and do not over-tighten the components unnecessarily.
• Do not stand or sit on the TV stand, this could cause damage.
• Only use this product when fully assembled.
• Do not place very hot or cold items on any part of the TV stand unless adequately thick tablemats are used.
• When cleaning the TV stand use a damp cloth with washing liquid or soap. Do not use washing powder or any other substances containing abrasives.
• Do not place TV near to the front of the tv stand.
• Always sit the TV stand on firm level ground and ensure that the base is fully in contact with the ground.

NO

OBS - legg merke til ffolgende for du monterer TV-stativet

• Kontroller at du har alle delene og gjør deg kjent med denen hurtigstartguiden.
• Pase at du har nok plass til ä legge ut alle delene. Hold barn og kjaeledyr borte fra arbeidsområdet, fordi små deler kan forårsake kvelning hvis de svelges.
• SettSAMENTV-stativetpàn en myk overflata sá nær den endelige plasseringen som mulig.

ADVARSEL

• Vi anbefaler违法犯罪. Bruk bare manuelle skrutrekkere og stram违法犯罪.
• Ikke stæller sitt på TV-stativet, fordeti dette kan forårsake skade.
• Bruk dette produit kun etter at det er fertigmoniert.
• Ikke legg svært varme eller kalde gjenstander på noen del av TV-stativet uten tilstrekkelig isolerende underlag.
• Bruk en faktig klut med oppvaskmiddel aller -sape til rengjoring av TV-stativet. Ikke bruk vaskepulver aller noen midler som kan haskurende virkning.
• Ikke sett TV-apparatet naer forkanten av TV-stativet.
• Plasser alltid TV-stativet på et underlag som er stabilt og i vater, og pase at hele basen er i kontakt med underlaget.

SE

VIKTIGT - Observera innan TV-ställningen monteras

• Kontrollera att du har alla delarna och bekanta dig med installationsguiden.
• Kontrollera att du har tillrackligt med utrymme for att lagga ut alla delarna. Häll barn och djur borta frän arbetsomradet. Små delar kan kväva dem om de sväljs.
• Montera TV-ställningen på att plant jämnt underlag, sä narä dess slutgiltiga placering som möjligt.

WARNING

Vi rekommenderar inte använding av elektriska borr. Anvandara skruvmejsel och dra inte at komponenterna for hart.
- Stä aller sitt inte på TV-ställningen, eftersom det kan skada den.
- Använd baraprodukten)när den ar fardigmonterad.
- Placera inga varma elle kalla foremål på nàgon del av TV-ställningen, savida inte bordsunderlagg används.
- När TV-ställningen rengör, använd en faktig trasa med diskmedel eller tvål. Använd inte tvättmedel eller;någon annan substans som innehäller slipmedel.
- Placerainte TV:n i narheten av ställningensfamsida.
- Placera alltid TV-ställningen på fast underlag och se till att hela basen har kontakt med underlaget.

FI

HUOMIO - Huomioon otettava ennen TV-jalustan kokoamista

Tarkista, etta kaikki osat ovat kasilä ja tutusu tahan asennusoppaaseen.
- Varmista,etta tilaa on riittavasti kaikkien osien esillepanoon. Pida lapset ja lemmikkieläimet poissa tyoskentelyalueelta. Pienet osat voivat nieltynä aiheuttaa tukehtumisen.
- Kokoa TV-jalusta pehmeällä, tasaisella alustalla mahdollisimman lahellä lopullista sioituspikkaa.

VAROITUS

Sahköisen ruuvinvaantimen käytö ei ole suositeltavaa. Käytä vain kaskyktöistruuvitaltaa aläkä kirsta osia liikaa.
- Älä seiso tai istu TV-jalustalla, se voi aiheuttaa vahinkoa.
- Käytä tata tuotetta vain, kun se on koottu kokonaan.
- Äla aseta hyvin kuumia tai kylmiä esineita minkaan TV-jalustan osan pääle ilman paksua alustaa.
- Puhdista TV-jalusta pesuaineliuoksella kostutetulla liinalla. Alä käytä pesupulveria tai muita hiovia puhdistusaineita.
- Åla aseta TV-vastaanotinta avian TV-jalustan etuosaan.
- Sijoita TV-jalusta aina lujalle, tasaiselle alustalle ja varmista, etta jalusta on taysin kosketuksissa lattiaan.

VIGTIGT - Bemerk venligst for du begynder, at samletv-stativet

• Kontroller at du har alle delene, og gorgig bekendt med brugervjledningen.
• Sørg for at du har nok plads til at ligge alle delene ud. Hold børn og dyr væk fra arbejdsområdet. De små dele udgør en risiko for kvaelning, hvis de sluges.
• Saml tv-stativet pa en blod overflade, sa tæt pa dets endelige opstillingssted som muligt.

ADVARSEL

Vi anbefaler, at du ici bruger elektriske boremaskiner. Brug kun handskruetrakkere, og undga at stramme skruerne for meget.
- Undgå, at stå på eller sidde på tv-stativet, da dette kan beskadige det.
- Brug kun dette produkt, när det er samlet helt.
- Undgå, at stille meget varme eller kolde genstandene nogen steder på tv-stativet, medmindre der bruges tilpassende tykke bordemätter.
Nar tv-stativet rengores, bedes du bruge en fugtt klud og en almindelig saebebanding. Undgå, at bruge vaskepulver aller andre midler, som indeholder slibemidler.
- Undgå, at stille fjernsynet helt på forenden af tv-stativet.
- Sørg altid for, at stille tv-stativet på en fast og plan overflade, som sørger for, at foden er i fuld kontakt med overflade.

CZ

POZOR - Čtete pred smontovánim stojanu televizoru.

Zkontrolujte, zda mate vsechny soucasti, aseznamte se s obsahem tefo instalacni prirucky.
Zajistete si dostatek prostoru k prehlednemu rozlozeni vsech soucasti. Zabrante pri stipupu deti a domacich zvifat, protoze hrozi uduşeni malymi ccastmi pri spolknuti
- Stojan televizoru smontujte na měkké rovné plose, co nejblíze mistu konečné instalace.

VAROVÁNÍ

• Nedoporučujeme použiti elektrickych sroubovák. Používejte ručni sroubováky a zbytečné nepřehánéjte dotaženi soucásti.
• Nestoupejte a nesedejte si na stojan televizoru, hrozi poskozeni.
  Vyrobek pouzivejte foupe kompletne smontovany.
• Na stojan ani jeho casti nepokladejte horke ani ledové priedmety bez pouziti dostatečné silných izolačnich podložek.
• Stojan televizoru Čistete vlhým hadrem se slabým roztokem myciho prostředku nebo mydla. Nepoužívejte Čistici prášky a jiné prostředky s brusnými Časticemi.
• Nestavte televizor na prendni stranu stojanu.
  Stojan televizoru vždy postavte na rovná pevný povrch a ujistěte se,Že je celá spodní strana v kontaktu s povrchem.

UPOZORNENIE - Uvedomte si pred montážou TV stojana

• Skontrolujte, ze mate k disposicii vsetky diely a oboznamte sa s navodom na instalaciu.
• Na Rozlozenia věstkych dielov si pripravte dostatočné priestor. Na pracovisko nedovolte vystupovat detom ani zvieratám, pretoze by sa mohl po prehltnuti malych dielov zadusit.
  TV stojan zmontujte na makkom rovnom povrchu, co najblizsie k miestu jeho konecnej polohy.

VYSTRAHA

• Neodporučame použivanie elektrickych vrtáčiek. Používajte len ručné skrutkovace a zbytočne privky nadmerne neutahujte.
• Na TV stojane nestojte ani nesedte, pretoze by mohlo dojst k poškodeniu.
  Tento vyrobok pouzivajte len po jeho upnom zmontovani.
• Na ziadnu āst TV stojana neukladajte velmi horuce alebo studené položky bez použitia adekvátne hrubych podložiek.
• Na cistenie TV stojana použite navlhčenu tkaninu a tekutý cistiaci prostriedok alebo saponát. Nepouživajte cistiaci prášok ani iné látky obsahujúce abrazívine prisady.
  TV prijima neumiestnujte blizko prednej casti TV stojana.
  TV stojan vždy umiestnite na pevný rovný povrch a zabezpečte, aby sa základna v celom rozsahu dotykala zeme.

A×1

C10000001 (black version)
C20000001 (white version) 1200 × 450 × 18mm

C10000002 (black version)
C20000002 (white version)
424 x 196 x 18mm

Bx1

Dx1

Cx1

C10000003 (black version)
C20000003 (white version) 370 × 196 × 18mm

C1000004 (black version)
C2000004 (white version) 424 × 196 × 18mm

C10000005 (black version)
C20000005 (white version) 1200 × 424 × 18mm

E 1

G×1

F 1

C10000006 (black version)
C20000006 (white version)
1174 x 206 x 4.8mm

C10000007 (black version)
C20000007 (white version) 1200 × 212 × 23mm

C10000008 (black version)
C20000008 (white version)
5mm

Hx1

4

4

C10000009 (black version)
C20000009 (white version)
Ø47.5 x 25mm

C10000010 (black version)
C20000010 (white version)
Ø33 x 116mm

C10000011 (black version)
C20000011 (white version)
M4 x 16mm

Kx12

12

C10000012 (black version)
C20000012 (white version)
Ø7 x 40mm

Mx12

C10000013 (black version)
C20000013 (white version)
Ø15 x 12mm

N×12

C10000014 (black version)
C20000014 (white version)
Ø8 x 30mm

1

C10000015 (black version)
C20000015 (white version)
Ø23

P×1

C10000016 (black version)
C20000016 (white version) 150 × 12.4 × 22.2mm

C10000017 (black version)
C20000017 (white version)
M4 x 25mm

R×6

C10000018 (black version)
C20000018 (white version)
M4 x 16mm

Sx1

C10000019 (black version)
C20000019 (white version) 123 × 60 × 22mm

T 1

C10000020 (black version)
C20000020 (white version)
43 x 19 x 15mm

Ux1

C10000021 (black version)
C20000021 (white version)
Ø6 x 10mm

A10IRW_B11X

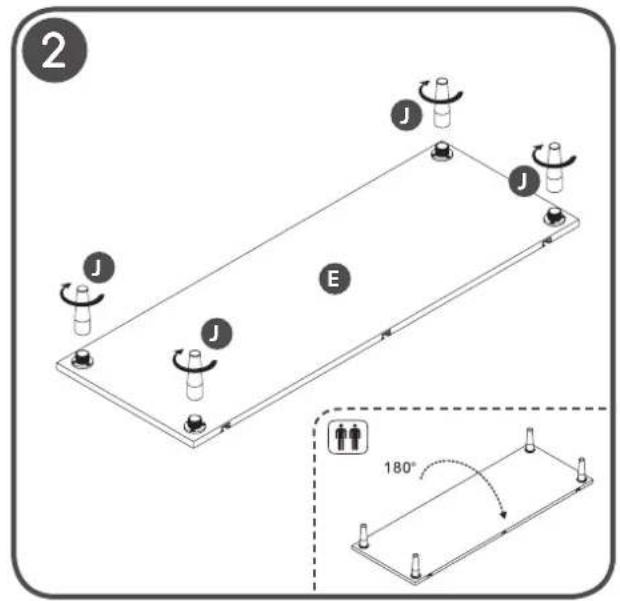

2 people are required to lift the unit during assembly.

Det kreves to personer for a lotfe denne encheten under montering.

Det kravs 2 personer for att lyfta encheten under monteringen.

Laitteen nostamiseen kokoonpanovaiheessa tarvitaan kaksi henkilä.

Det kræver 2 personer, at lofte encheden under samlingen.

Ke zvednuti pristroje beshem montaze jsou potreba 2 lidé.

Počas montáže musia Jednotku zdvíhat 2 osoby.

GB

NO

SE

FI

DK

CZ

SK

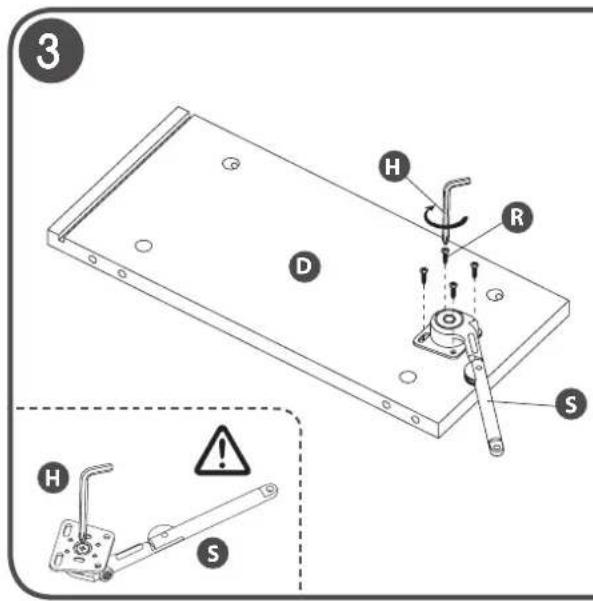

Loosen the screw a little so that the joint can turn and screws can be installed. DO NOT fully loosen the screw.
Lasnse skruen noe sik at leddet kan snus og skruene kan installereres. IKKEI slasnse skruen helt.
Ss Lossa skruvama nagot sa att smannfogningen kan vidas och skruvama kan installeras. Lossa INTE skruvama helt.
Loyai ruva hieman, jotta liitos voi kiertya ruviem assentamiseki. AIA irrota ruvaja kokonaan.
DK Lasn skruen en lille smule, sa leddet kan dreje, og skruerne kan monteres. Lasn IKKE skruen helt.
Povolte trochu sroub, aby se klob moh otacet a srouby mohy bty instalyanov. NEPOVOLUITE sroub oiplen.
51 Mierne uolnfte skruty, ab sa sojo moloh otacat a dai sa nainstalovat skrutyk. Skrutyu NEUVOENJUTE upline.

Partmaster co.uk

Visit Partmaster.co.uk today for the easiest way to buy electrical spares and accessories. With over 1 million spares and accessories available we can deliver direct

to your door the very next day. Visit www/partmaster.co.uk or call 0844 800 3456 (UK customers only) Calls charged at National Rate.

DSG Retail Ltd. (co. no. 504877)

Maylands Avenue, Hemel Hempstead, Herts., HP2 7TG, UK
