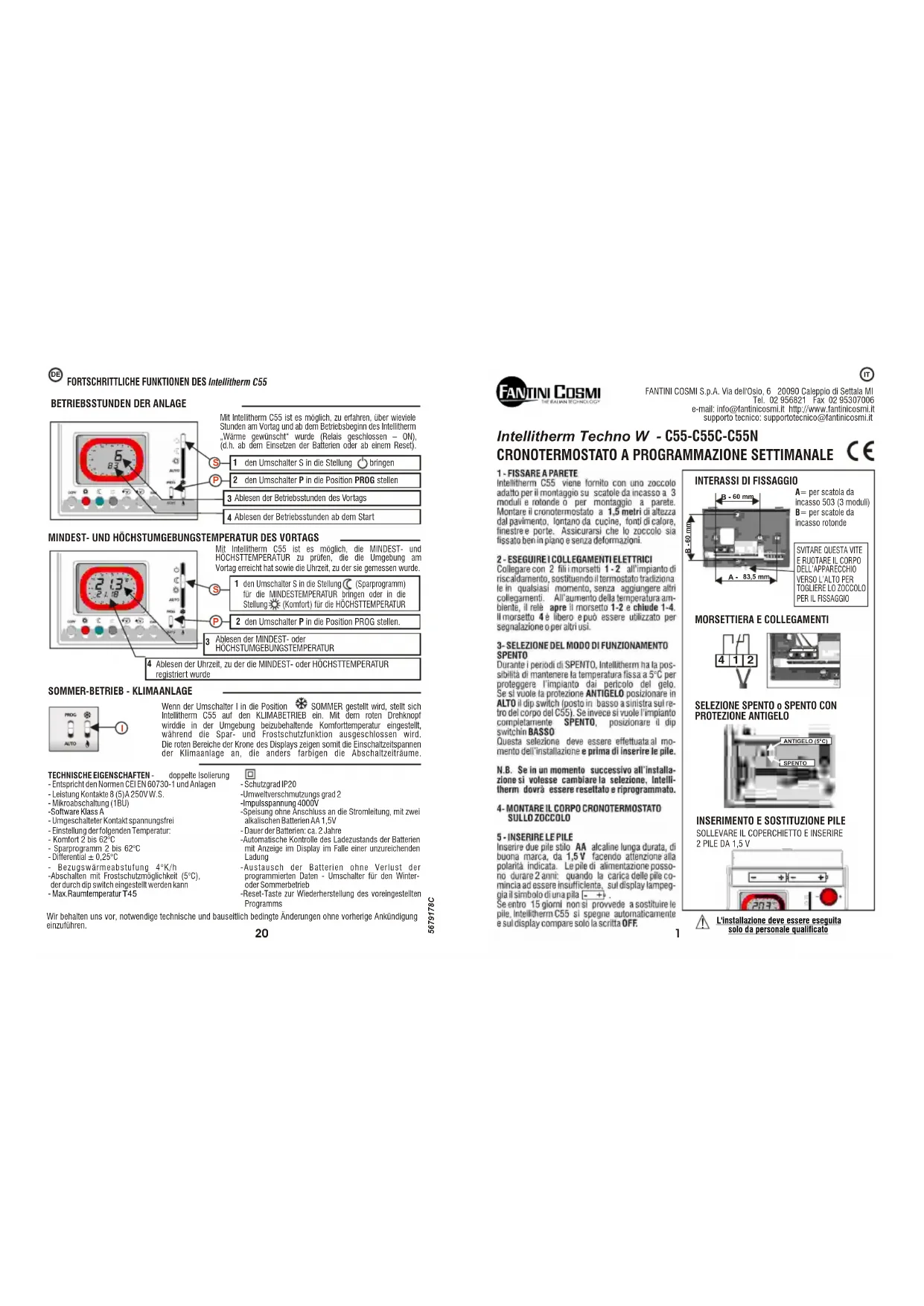

MODE D'EMPLOI Intellitherm Techno W C55N Fantini Cosmi

Intellitherm C55 est fourni avec un socle adapté pour le montage sur des boîtiers encastrables ronds et à 3 modules, ou bien pour un montage mural. Monter le chronothermostat à 1,5 mètres de hauteur à partir du sol, loin de cuisines, sources de chaleur, fenêtres et portes. S’assurer que le socle soit bien fixé à plat sur la surface et ne présente pas de déformations.

2 - EFFECTUER CONNEXIONS ÉLECTRIQUES

Avec 2 câbles, connecter les bornes 1-2 au système de chauffage ; il est alors possible de remplacer le thermostat traditionnel à n’importe quel moment, sans besoin de réaliser d’autres connexions. Lorsque la température ambiante augmente, le relais ouvre la borne 1-2 et ferme la borne 1-4. La borne 4 est libre et peut être utilisée, entre autres, pour effectuer des signalisations.

3 - SÉLECTION DU MODE DE FONCTIONNEMENT

ÉTEINT Pendant les périodes où il est ÉTEINT, Intellitherm peut maintenir une température fixe de 5 °C afin de protéger le système contre les risques de gel. Si la protection ANTIGEL est souhaitée, positionner le commutateur DIP (situé en bas, à gauche, sur l’arrière du corps du C55) vers le HAUT. Par contre, si l’on veut que le système soit complètement ÉTEINT, positionner le commutateur DIP vers le BAS. Cette sélection doit se faire au moment de l’installation et avant d’insérer les piles. N.B. : si, postérieurement à l’installation, on souhaiterait changer la sélection, Intellitherm devra être réinitialisé et reprogrammé.

Introduire deux piles alcalines AA de longue durée, de bonne qualité, de 1,5 V, en respectant la polarité indiquée. Les piles d’alimentation peuvent durer 2 ans : lorsque la charge des piles commence à être insuffisante, le symbole d’une pile clignotera sur l’écran. Si au cours des 15 jours suivants les piles ne sont pas remplacées, Intellitherm C55 s’éteint automatiquement et sur l’écran reste seulement le message OFF.

CHRONOTHERMOSTAT À PROGRAMMATION HEBDOMADAIRE

A = pour boîtier encastrable 503 (à 3 modules) B = pour boîtiers encastrables ronds

PLAQUE À BORNES ET CONNEXIONS

SÉLECTION « ÉTEINT » OU « ÉTEINT AVEC

La société se réserve le droit d'apporter sans avis préalable toute modification technique ou de fabrication qu'elle jugerait nécessaire. CARACTÉRISTIQUES TECHNIQUES - double isolement-Conforme aux normes CEI EN 60730-1 et ses - Indice de protection IP20modifications.- Degré de pollution 2- Portée des contacts 8 (5) A / 250 V c.a.- Micro-déconnexion (1BU)- Alimentation sans connexions à la ligne électrique avec 2 piles alcalines AA 1,5 V- Contact en commutation libre de tension- Durée des piles : environ 2 ans- Réglage de la température de :- Contrôle automatique de l’état de charge des piles avec - confort de 2 °C à 62 °Caffichage sur l’écran en cas de charge insuffisante- économie de 2 °C à 62 °C- Remplacement des piles sans perte des données - Différentiel ± 0,25 °C.programmées- Gradient de température de référence 4 °K/h.- Interrupteur pour le fonctionnement hivernal ou estival- Arrêt avec possibilité de protection antigel (5 °C) - Bouton de réinitialisation pour rétablir le programme pré-programmable par commutateur DIP.configuré - T - Dimensions : 120 x 80 x 27 mm- Impulsion de tension 4000V- Software classe Aemperatura maxima ambiente T45 Lorsque l’interrupteur I est déplacé sur ÉTÉ, Intellitherm C55 se prépare au fonctionnement du système de CLIMATISATION. Avec la poignée rouge, il est possible de régler la température de confort qui doit être aintenue dans le local, tandis que les fonctionnements « économie » et « antigel » sont exclus. Les secteurs rouges de la couronne sur l’écran indiquent donc les périodes d’allumage du système de climatisation, et les secteurs d’autres couleurs, les périodes d’arrêt. Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY International calls: Phone no. +39 02 95682222 Fax no. +39 02 95307006 xport@fantinicosmi.it http//www.fantinicosmi.come-mail: e Avec Intellitherm C55, il est possible de connaître la durée de la demande de chaleur (relais fermé - ON) le jour précédent et depuis le début du fonctionnement d’Intellitherm (c’est-à-dire, depuis la dernière introduction des piles ou depuis la dernière réinitialisation). déplacer le commutateur S surdéplacer l’interrupteur P sur PROG lecture des heures de fonctionnement du premier jourlecture des heures de fonctionnement depuis le démarrage

Avec Intellitherm C55, il est possible de vérifier les températures MINIMALE et MAXIMALE que le local a atteint le jour précédent et l’heure à laquelle elles ont été mesurées. déplacer l’interrupteur P sur PROGlecture des températures ambiantes MINIMALE ou MAXIMALE

lecture de l’heure à laquelle ont été enregistrées les températures MINIMALE ou MAXIMALE

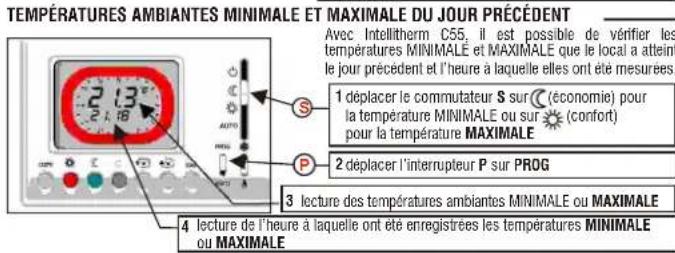

TEMPÉRATURES AMBIANTES MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT déplacer le commutateur S sur (économie) pour la température MINIMALE ou sur (confort) pour la température MAXIMALE

Le montage ne doít être effectué que du personnel qualifié1110

LES AUTRES PROGRAMMES D’Intellitherm C55 AUTOAUTOles boutons H permettent de régler l’heure en cours

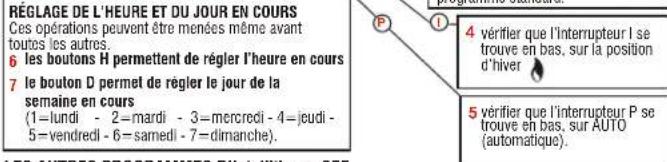

RÉGLAGE DE L’HEURE ET DU JOUR EN COURSCes opérations peuvent être menées même avant toutes les autres.le bouton D permet de régler le jour de la semaine en cours (1=lundi - 2=mardi - 3=mercredi - 4=jeudi - 5=vendredi - 6=samedi - 7=dimanche).

vérifier que l’interrupteur P se trouve en bas, sur AUTO (automatique).

vérifier que l’interrupteur I se trouve en bas, sur la position d’hiver

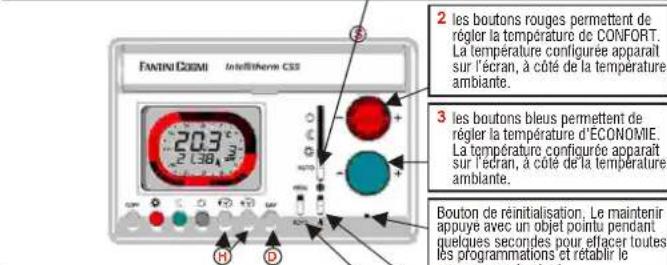

Bouton de réinitialisation. Le maintenir appuyé avec un objet pointu pendant quelques secondes pour effacer toutes les programmations et rétablir le programme standard. les boutons bleus permettent de régler la température d’ÉCONOMIE. La température configurée apparaît sur l’écran, à côté de la température ambiante.

les boutons rouges permettent de régler la température de CONFORT. La température configurée apparaît sur l’écran, à côté de la température ambiante.

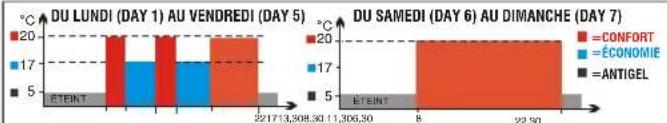

ÉTEINT L’ÉCRAN D’Intellitherm C55 À tout moment, l'écran montre la température ambiante, l'heure et le jour de la semaine en cours, l'éventuelle demande de chaleur (ou de refroidissement en été) et la signalisation de charge insuffisante des piles . Sur l'écran se trouve aussi une couronne de programmation qui représente une horloge de 24 heures, divisée en 48 secteurs d'une demi-heure chacun. Chaque secteur est à son tour divisé en deux et coloré (selon le programme sélectionné) en rouge, rouge et noir ou noir. La couleur des secteurs indique le type de température programmée pour une période de temps déterminée. - rouge : température de confort ; - Moitié rouge, moitié noir : température d'économie ; - noir : éteint. UTILISER Intellitherm C55 AVEC LES PROGRAMMES STANDARD avec horaires et températures préréglés en usine. Après avoir installé et connecté le C55, il suffit de suivre les opérations énumérées ci-dessous

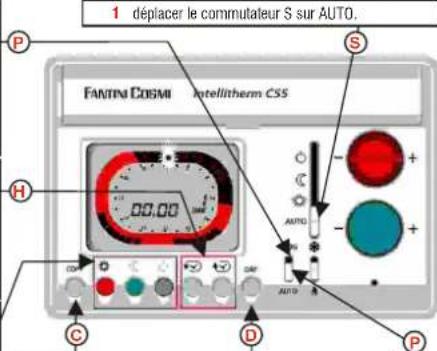

pour obtenir un fonctionnement avec le programme AUTOMATIQUE HEBDOMADAIRE STANDARD avec horaires et températures préréglés en usine, déplacer le commutateur S sur AUTO. PERSONNALISATION D’Intellitherm C55 (PROGRAMMATION) La programmation d’Intellitherm C55 est très simple : il ne faut que changer la couleur des secteurs sur la couronne correspondante aux horaires souhaités :- couleur rouge pour les horaires pendant lesquels on veut une température de confort.- couleurs rouge et noir pour les horaires pendant lesquels on veut une température d’économie.- couleur noire pour les horaires pendant lesquels on veut que le système soit éteint.Pour changer les couleurs des secteurs, il suffit d’effectuer les opérations énumérées ci-dessous.déplacer le commutateur S sur AUTO.une fois programmés les horaires d’un jour, appuyer sur le bouton D pour changer de jour et répéter les opérations antérieures pour tous les autres jours de la semaine.Si le programme d’un jour déterminé sert aussi aux jours suivants, le copier en appuyant sur la touche C (Copy)Le jour augmente d’une unité et le programme mémorisé se reproduit sur le nouveau jour.Avec Intellitherm C55, il est possible d’exclure temporairement et à tout moment le programme automatique, sans le modifier, afin d’obtenir en permanence pendant une période réglable de 1 à 240 heures la température souhaitée (confort, économie, éteint).Une fois le temps programmé écoulé, Intellitherm reprendra le programme automatique.Pour réduire ou exclure la période JOLLY avant le temps prévu, appuyer sur un bouton d’une couleur différente de celle de la couronne sur l’écran. commutateur S sur AUTOinterrupteur P sur AUTO appuyer sur les boutons rouge, bleu ou noir pour configurer le nombre d’heures (affiché sur l’écran) pendant lesquelles on veut exclure le programme automatique et « forcer » temporairement la température de confort, d’économie ou l’arrêt du système (éteint). La couronne sur l’écran prendra la couleur de la température choisie. une fois les modifications finies, placer l’interrupteur P sur AUTO.

déplacer l’interrupteur P vers le haut, sur PROG (programmation).L’écran affiche les heures 00.00 et « day 1 ».Le curseur clignotant de la couronne se place automatiquement sur le 1º secteur, après le 24. déplacer le curseur clignotant (en avant ou en arrière) au long de la couronne avec les boutons Sur la couronne, le secteur dont on veut changer la couleur clignote et l’heure respective apparaît sur l'écran. appuyer sur les boutons pour colorer les secteurs de la couronne.À chaque pression sur un des trois boutons, le secteur prend une couleur différente et le curseur avance d’une demi-heure :- bouton rouge, secteur rouge.- bouton bleu, secteur moitié rouge, moitié noir.- bouton noir, secteur noir.Pour déplacer le curseur sans changer les couleurs des secteurs, appuyer sur les boutons

TOUJOURS ÉCONOMIE - il maintient en permanence la température d’ÉCONOMIE configurée avec les boutons bleus. ÉTEINT - il maintient en permanence le système éteint ou avec la protection antigel selon la sélection faite lors de l’installation (voir page précédente). TOUJOURS CONFORT - il maintient en permanence la température de CONFORT configurée avec les boutons rouges.
