Type de produit	Montre-bracelet chronographe
Marque	Torgoen
Modèle	T16BKIP41V
Mouvement	Quartz (G10.211, G10.212 ou similaire)
Fonctions principales	Affichage de l'heure, date, chronographe (start/stop, addition, temps intermédiaires)
Alimentation	Pile bouton (type SR927SW ou équivalent)
Diamètre approximatif	42 mm
Épaisseur approximative	12 mm
Poids approximatif	150 g
Entretien	Nettoyer avec un chiffon doux et sec. Éviter le contact avec l'eau si non adaptée.
Réglage de l'heure	Couronne en position III (arrêt sur seconde), tourner pour régler heure et minutes
Correction rapide de la date	Couronne en position II, tourner jusqu'à la date souhaitée
Remise à zéro du chronographe	Appuyer sur le poussoir B lorsque le chronographe est arrêté
Ajustage des aiguilles du chronographe en position zéro	Tirer couronne en III, appuyer simultanément sur A et B pendant 2 secondes, puis ajuster individuellement avec A et B

FOIRE AUX QUESTIONS - T16BKIP41V Torgoen

Comment régler l'heure sur ma montre Torgoen T16BKIP41V ?

Tirez la couronne en position III (l'aiguille des secondes s'arrête). Tournez la couronne pour afficher l'heure souhaitée. Repoussez la couronne en position I. Pour un réglage à la seconde près, tirez la couronne lorsque l'aiguille des secondes est à 60, puis repoussez-la exactement au moment voulu.

Comment corriger la date ?

Tirez la couronne en position II (la montre continue de fonctionner). Tournez la couronne jusqu'à afficher la date actuelle. Évitez de régler la date entre 21h et 24h (phase d'entraînement du calendrier).

Comment utiliser le chronographe (fonction de base) ?

Appuyez sur le poussoir A pour démarrer. Appuyez à nouveau sur A pour arrêter. Lisez les compteurs (heures, minutes, secondes). Appuyez sur le poussoir B pour remettre à zéro.

Comment effectuer un chronométrage avec totalisation (addition) ?

Démarrez avec A, arrêtez avec A (premier temps). Relancez avec A (le compteur reprend), arrêtez avec A (temps total affiché). Remettez à zéro avec B. Vous pouvez répéter les cycles start/stop.

Comment mesurer des temps intermédiaires (split time) ?

Démarrez avec A. Appuyez sur B pour afficher un temps intermédiaire (le chronométrage continue en arrière-plan). Appuyez à nouveau sur B pour rattraper le temps écoulé. Arrêtez avec A. Remettez à zéro avec B.

Que faire si les aiguilles du chronographe ne sont pas à zéro ?

Tirez la couronne en position III. Appuyez simultanément sur les poussoirs A et B pendant au moins 2 secondes (l'aiguille des secondes fait un tour). Utilisez A pour ajuster pas à pas ou en continu, puis B pour passer à l'aiguille suivante (minutes/heures). Repoussez la couronne en position I pour terminer.

Comment régler l'heure et la date après un changement de pile ?

Tirez la couronne en position II et réglez la veille de la date actuelle. Tirez ensuite en position III et réglez la date actuelle, puis continuez à tourner pour régler l'heure exacte (respectez le cycle de 24h). Repoussez en position I.

Quels sont les poussoirs de commande ?

Le poussoir A (généralement à 2h) sert à démarrer/arrêter le chronographe. Le poussoir B (à 4h) sert à remettre à zéro ou à afficher les temps intermédiaires.

Comment nettoyer ma montre ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques. Si la montre n'est pas étanche, ne la plongez pas dans l'eau.

Que signifie 'arrêt sur seconde' ?

Lorsque vous tirez la couronne en position III, l'aiguille des secondes s'arrête, permettant de synchroniser l'heure à la seconde près.

MODE D'EMPLOI T16BKIP41V Torgoen

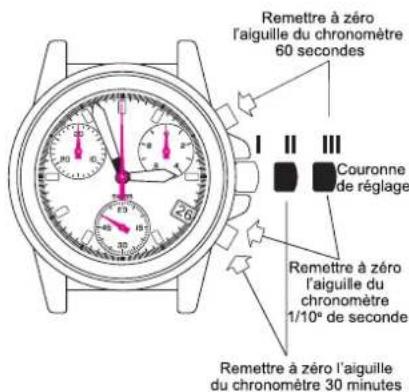

Couronne de réglage en position II ou III (G10.211)

P.42

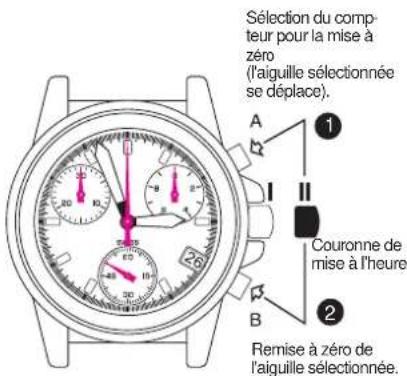

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

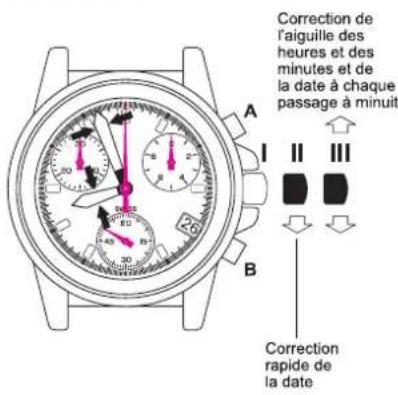

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P.44

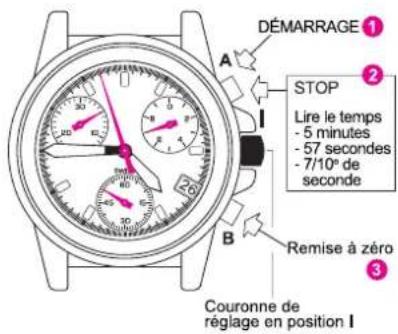

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagme dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

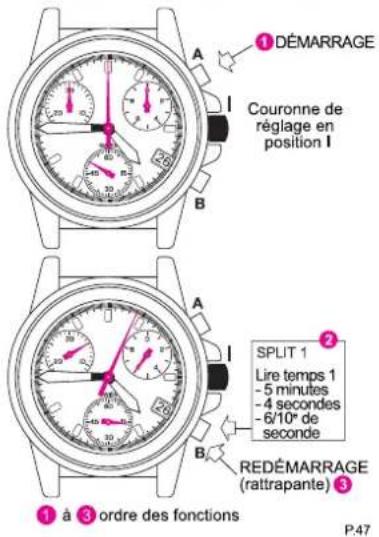

MODE DE CHRONOMÉTRAGE

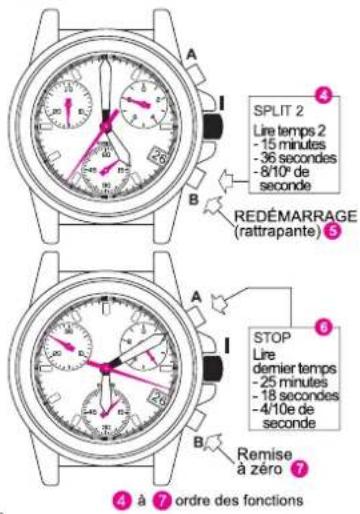

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES (suite et fin)

P.48

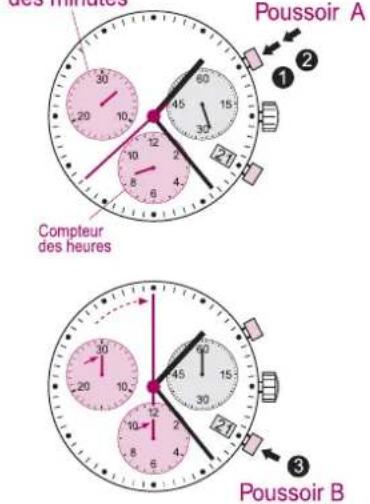

Chronogr aphe: fonction de base (Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pouvoir A et liée les 3 compteurs du chronographe: 1h, 20mn, 10 s

Mise a zero:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMÉTRAGE

Fonction ADDITION

INSTRUCTIONS DE RÉGLAGE POUR (T16-5030.D/T22/T35)

P.50

P.51

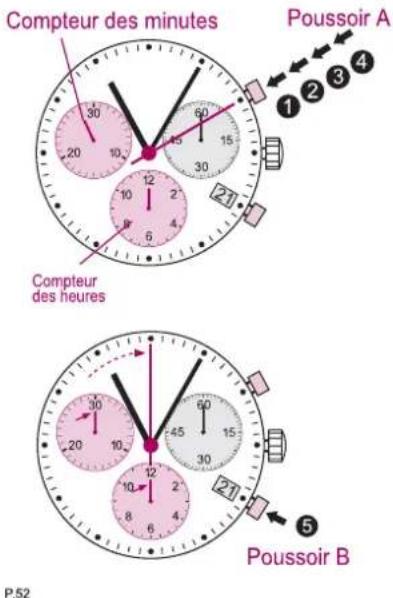

Chronographé: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après )

+ ③ Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

5 Mise à zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

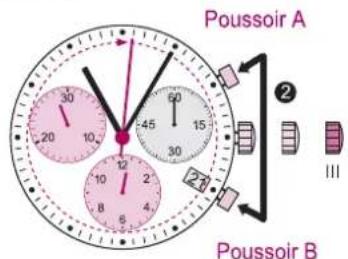

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire démar rer le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10 s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)
5 Mise a zéro: Les 3 aiguilles du chronopaghe sont remis a zéro.

Nota

D'autres temps intermédiaires peuvent être chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

P.56

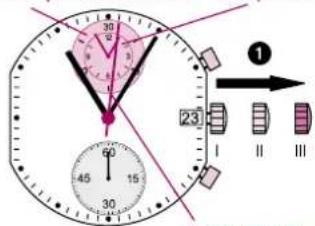

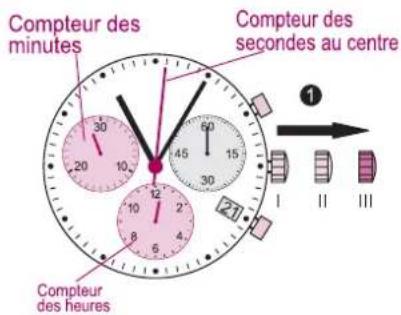

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

Ajustade de la iguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance
Ajustage de laigille suivante B

Ajustage de laiguille du compteur des heures (pos.6 h)

Pas a pas: A 1 pression brève
En continu: A 1 pression maintaine

Ajustage de laigulle suivant B

Ajustage de l'aguille du compteur des minutes (pos.9 h) Pas a pas: A 1 pression brive En continu: A 1 pression maintainue

Reposuer la couronne en position! Fin de l'ajustage des aiguilles du chronographer (possible à tout moment).

P.58

Réglage de l'heure

Tirer la couronne en position III (faigille des secondes s'mobilise).
Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régler l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

Correction rapide de la date

Tirer la couronne en pos.il (la montre continue de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl.
- Date /heure indiquee par la montre; - Date/heure actuelle:

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

2 Tourner la couronne jusqu'à ce que la veille de la date actuelle apparaisse 3.

P.59

P.61

Tirer la couronne en position III (laigille des secondes s'immobilise).

Tourn la couronne jusqu'à ce que la date actuelle aappaissée.
密 *Continuer du tourner la couronne jusqu'à ce que he t'heure actuelle 2030 soit affchee.
6 Repousser la couronne en position I.

Note

Pour le réglage de l'heure « à la seconde après», voir notamment au chapitre « égrlage de l'heure».
** Respectier le rythme de 24 heures.

P.62

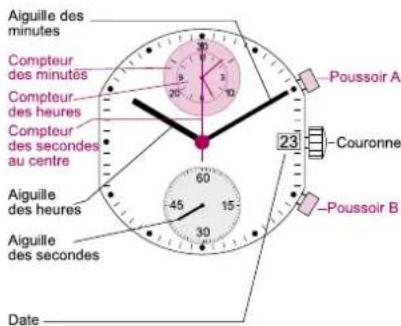

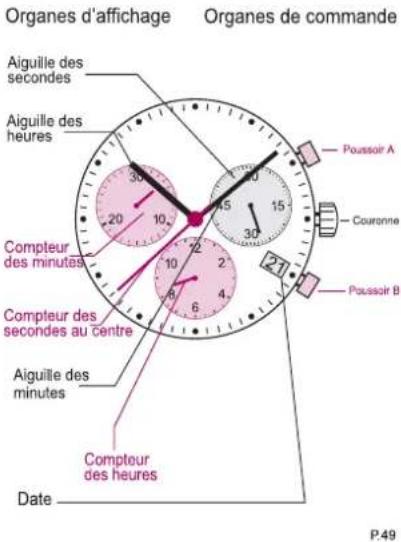

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

- Tirer la couronne en position III (laigulie des secondes s'immobilisés)

Tourn la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'la gaiuille des secondes est en position «60» ([].Après avoir reglél'aigüille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapiDe la date

Tirer la couronne en pos. (la montre continue de fonctionner).

2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle 1 apparaisse.
3 Repousser la couronne en pos. I.

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exempl:

-Date/heure indiquede par la montre: [17]/01:25 -Date/heure actuelle: [4]/20:30

Date

Tirer la couonne en pos. (la monte continue de fonctionner).
2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Alguille des secondes

- Tiner la couronne en position III (l'aguilie des secondes s'mobilise).
Tournier la couronne jusqu'à ce que la date actuelle é apparaisale.
品 ^ 喜 Continuer de tourner la couronne jusqu'a ce que Itheure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I.

Nota

• Pour le réglage de l'Heure à la seconde exacte*, voir notamment au chapitre «réglage de Théuvre」.
  *Respecter le rthme de 24 heures.

P.67

Compteur des minutes Compteur des heures

Poussoir B

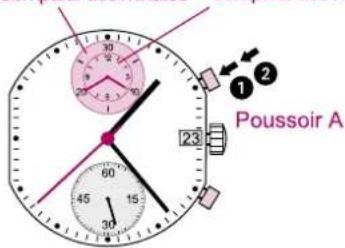

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Exempl:

1 Start: Appuyer sur le pouvoir A.

2 Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le poussoir A et liè les 3 compteurs du chronopaghe: 4h / 20mn / 38s

Mise a zero:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Poussoir B

P.70

P.68

P.69

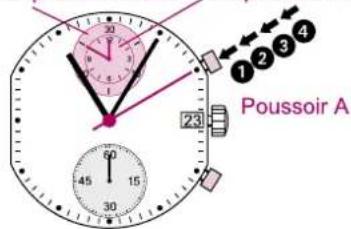

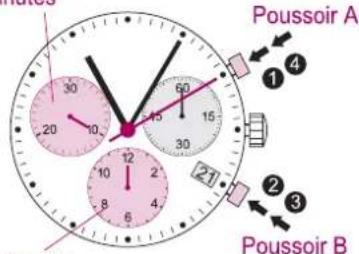

Chronographe: Chronométrage avec totalisation

Exempl:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L Stop: (P.ex.10 mn 5 s après 3) = 25 mn 10 s (Le temps de chronométriege total est in

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

Compteur des minutes Compteur des heures

Compteurs des

seconds au centre

Poussoir A

Pousoir B

P.74

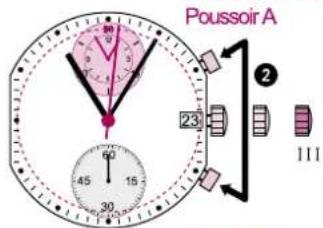

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chrono-graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

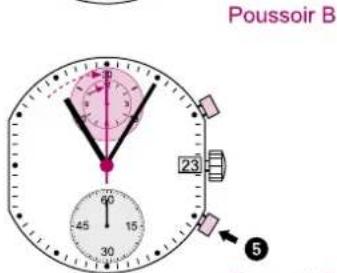

Chronographe: Chronométrage des temps intermédiaires

Example:

1 Start: (Faire demarrer le chronométrage)
2 Affichage du temps intermediaire:
P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)
3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopagre rattrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)
5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

*D'autres temps intermediaires peuvent etre chronométères après 3. Appuyer pour cela le poussoir B (affiche du temps intermédiai - aire /rattrapage du temps chronométré, ...)

P.73

Ajustage de laiguille du compteur des secondes au centre Pas à pas: A 1 pression breve En continu: A 1 pression maintenue
Ajustage de laigille suivante B
Ajustage de laiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas a pas: A 1 pressiion

En continu: A 1 pressi0n

maintenue

Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.76
