Type de produit	Montre-bracelet chronographe
Marque	Torgoen
Modèle	T16BL44V
Mouvement	Quartz (chronographe)
Calibre	G10.211 / G10.212
Fonctions principales	Affichage de l'heure, date, chronographe (start/stop, totalisation, temps intermédiaires), arrêt sur seconde
Diamètre du boîtier	44 mm
Matériau du boîtier	Acier inoxydable
Poids approximatif	100 g
Alimentation	Pile bouton (type non spécifié)
Réglages	Couronne à 3 positions, poussoirs A et B
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques et l'immersion prolongée.
Sécurité	Éviter les chocs violents et l'exposition à des champs magnétiques forts.
Pièces détachées et réparabilité	Pile et bracelet remplaçables. Faire appel à un horloger pour les réparations.
Informations générales	Notice disponible en PDF sur notice-facile.com.

FOIRE AUX QUESTIONS - T16BL44V Torgoen

Comment régler l'heure sur ma montre Torgoen T16BL44V ?

Tirez la couronne en position III (l'aiguille des secondes s'immobilise). Tournez la couronne pour afficher l'heure souhaitée, puis repoussez la couronne en position I. Pour un réglage à la seconde près, tirez la couronne lorsque l'aiguille des secondes est à 60.

Comment régler la date ?

Tirez la couronne en position II. Tournez-la jusqu'à afficher la date actuelle, puis repoussez en position I. Évitez de régler la date entre 21h et 24h pour ne pas endommager le mécanisme.

Comment utiliser la fonction chronographe de base ?

Appuyez sur le poussoir A pour démarrer le chronométrage. Appuyez à nouveau sur A pour l'arrêter. Lisez les compteurs (heures, minutes, secondes). Appuyez sur le poussoir B pour remettre les aiguilles à zéro.

Comment effectuer un chronométrage avec totalisation ?

Appuyez sur A pour démarrer. Appuyez sur A pour arrêter (premier temps). Appuyez sur A pour relancer. Répétez si nécessaire. L'affichage total cumulé s'affiche après chaque arrêt. Appuyez sur B pour remettre à zéro.

Comment mesurer des temps intermédiaires (split time) ?

Appuyez sur A pour démarrer. Appuyez sur B pour figer l'affichage du temps intermédiaire (le chronométrage continue en arrière-plan). Appuyez à nouveau sur B pour rattraper le temps écoulé. Appuyez sur A pour arrêter définitivement. Appuyez sur B pour remettre à zéro.

Que faire si les aiguilles du chronographe ne sont pas en position zéro ?

Tirez la couronne en position III. Appuyez simultanément sur les poussoirs A et B pendant au moins 2 secondes pour activer le mode de correction. Utilisez A pour ajuster l'aiguille des secondes (pas à pas ou en continu), puis appuyez sur B pour passer à l'aiguille suivante (minutes/heures). Répétez pour chaque aiguille. Repoussez la couronne en position I pour terminer.

Comment régler l'heure et la date après un changement de pile ?

Tirez la couronne en position II et réglez la date sur la veille de la date actuelle. Tirez ensuite la couronne en position III, tournez-la pour afficher la date actuelle, puis continuez jusqu'à l'heure exacte. Repoussez en position I à la seconde souhaitée.

Quel type de pile utilise la montre Torgoen T16BL44V ?

Le type de pile n'est pas spécifié dans la notice. Il est recommandé de consulter un horloger ou la notice complète pour connaître la référence exacte. Généralement, les chronographes quartz utilisent des piles bouton de type SR927SW ou équivalent.

Comment nettoyer ma montre Torgoen ?

Nettoyez le boîtier et le verre avec un chiffon doux et sec. Évitez tout contact avec des produits chimiques, de l'eau savonneuse ou des nettoyants abrasifs. Pour le bracelet, suivez les instructions spécifiques selon le matériau (cuir, acier, etc.).

La montre Torgoen T16BL44V est-elle étanche ?

La notice ne mentionne pas d'indice d'étanchéité. Il est conseillé d'éviter tout contact avec l'eau et de ne pas la porter sous la douche ou en nageant. Consultez un horloger pour un test d'étanchéité si nécessaire.

MODE D'EMPLOI T16BL44V Torgoen

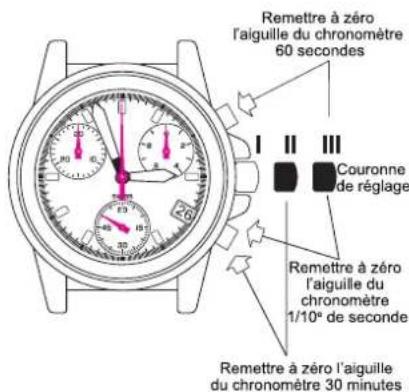

Couronne de réglage en position II ou III (G10.211)

P.42

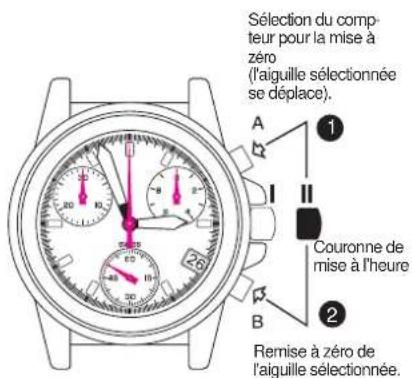

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

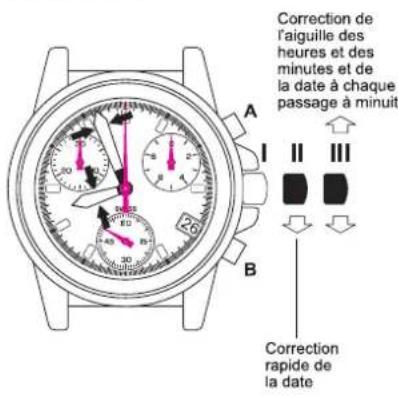

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P.44

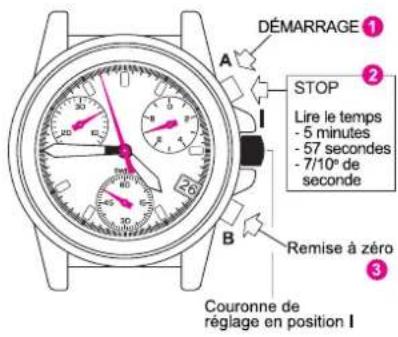

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagre dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

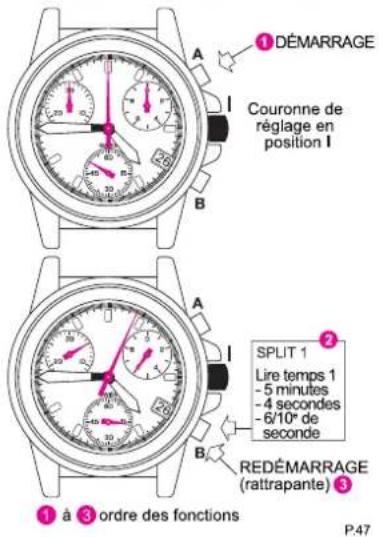

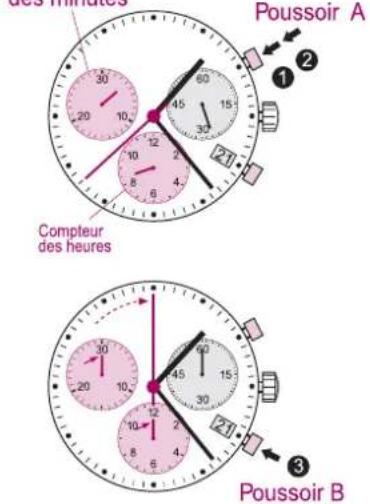

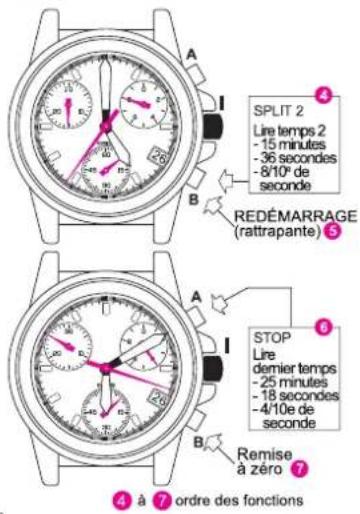

MODE DE CHRONOMETRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES (suite et fin)

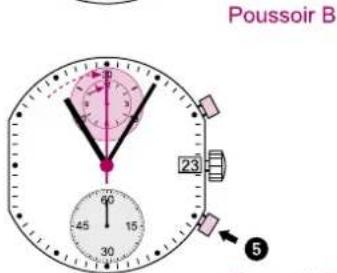

Chronogr aphe: fonction de base (Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompre le chronométrage, appuyer à nouveau sur le pouvoir A et dire les 3 compteurs du chronographe: 1h, 20mn, 10 s

Mise a zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMETRAGE

Fonction ADDITION

INSTRUCTIONS DE RÉGLAGE POUR (T16-5030.D/T22/T35)

P.50

P.51

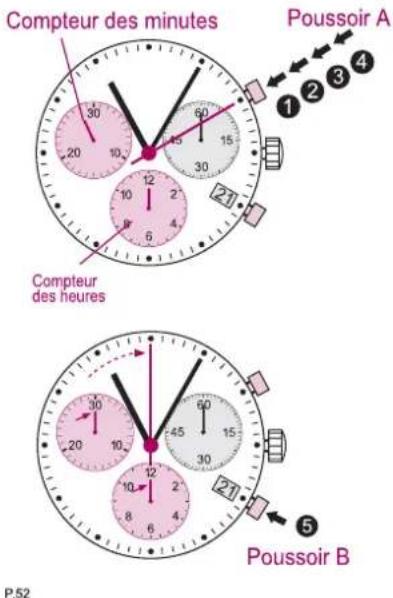

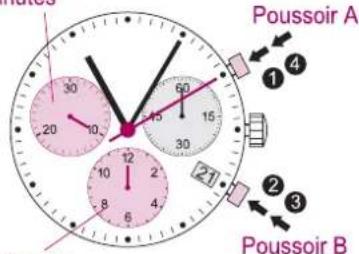

Chronographé: Chronométrage avec totalisation

Exempl:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après )

+ 3 Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

5 Mise à zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

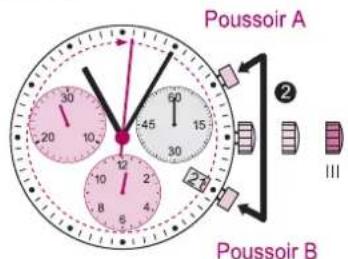

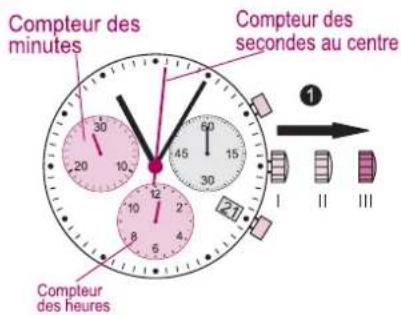

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire démar re le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10 s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)
5 Mise a zéro: Les 3 aiguilles du chronopaghe sont remis a zéro.

Nota

D'autres temps intermédiaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

P.56

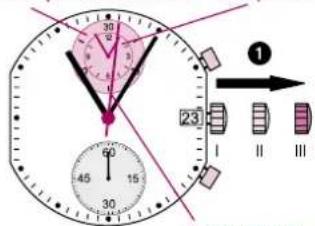

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).

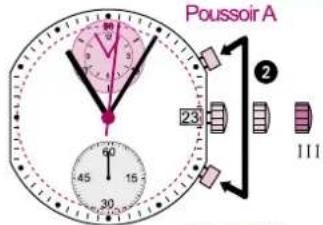

2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

Ajustade du aiguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance

Ajustage de laiguilie suivante B Ajustage de laiguilie du compteur des heures (pos.6 h)
Pas a pas: A 1 pression brve En continu: A 1 pression maintainue Aajustage de laiguelle suivante B

A Ajustage de aiguille du compteur des minutes (pos.9 h) Pas a pas: A 1 pression brve En continu: A 1 pression maintainue
3 Repousser la couronne en position! Fin de l'ajustage des aiguilles du chronopaghe (possible à tout moment).

P.58

Réglage de l'heure

Tirer la couronne en position III (faigille des secondes s'mobilise).
Touner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régier l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

Correction rapide de la date

Tirer la couronne en pos.il (la montre continu de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl.
- Date /heure indiquee par la montre: -Date/heure actuelle:

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

Tourme la couronne jusqu'à ce que la veille de la date actuelle apparaisse.

P.59

P.61

Tirer la couronne en position III (laigille des secondes s'immobilise).

- Tourner la couronne jusqu'à ce que la date actuelle aappaissée.
密 *Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Note

Pour le réglage de l'Heure « à la seconde après», voir notamment au chapitre « réglage de l'Heure».
** Respectier le rythme de 24 heures.

P.62

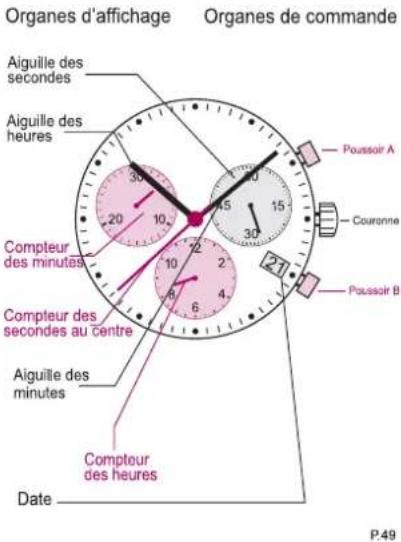

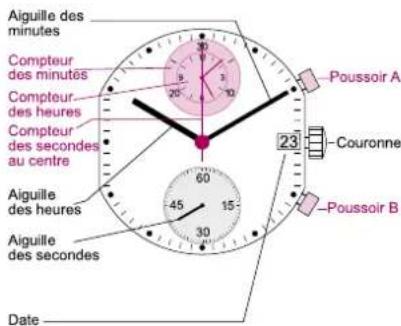

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

1 - Tirer la couronne en position III (l'aiguille des secondes s'immobilises).

Tourn la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'faigüe des secondes est en position «60» (I). Àprouvant avoir régé l'aiguille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapidde de la date

Tirer la couonne en pos. (la montre continue de fonctionner).

Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle apparaisse.
3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exampie:

-Date/heure indiquede par la montre:17/01:25 -Date/heure actuelle: 4/20:30

Date

1 Tirer la couonne en pos. II (la montre continue de fonctionner).
2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Algille des secondes

- Tiner la couronne en position III (l'aguilie des secondes s'mobilisée).
Tourné la couronne jusqu'à ce que la date actuelle é apparaisse.
品 ^ 一 Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I

Nota

• Pour le réglage de l'heure à la seconde exacte*, voir notamment au chapitre «réglage de Théuvre».
  *Respecte le rthme de 24 heures.

P.67

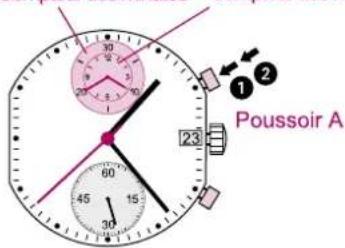

Compteur des minutes Compteur des heures

Poussoir B

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pousoir A et lires 3 compteurs du chronopaghe: 4h / 20mn / 38s

3 Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Poussoir B

P.68

P.69

P.70

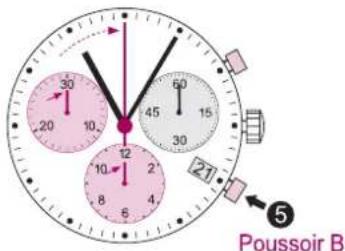

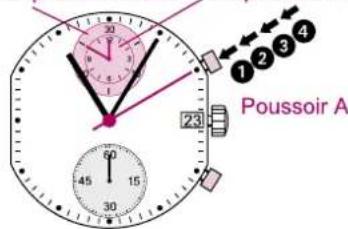

Chronographe: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L4* Stop: (P.ex.10 mn 5 s après 3)

= 25m n10s

(Letempsdichronométragetotalestindique)

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

Compteur des minutes Compteur des heures

Compteurdes

seconds au centre

Pousoir A

Pousoir B

P.74

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chrono-graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

Chronographe: Chronométrage des temps intermédiaires

Example:
1 Start: (Faire demarrer le chronométrage)

2 Affichage du temps intermediaire:

P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)

3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopgraphe rattrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)
5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• D'autres temps intermédiaires peuvent être chronomérides après 3. Appuyer pour cela le pouvoir B (affichage du temps intermédiai - aire /attrapage du temps chronométré, ...)

P.73

Ajustage de f'aiguille du compteur des secondes au centre Pas a pas: A 1 pressio brve En continu: A 1 pressio maintu
Ajustage de laiguelle suivante B
Ajustage de laiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas a pas: A 1 presion

En continu: A 1 pressiOn

Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible a tout moment).

P.76
