T16CRG44BLL - Montre Torgoen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre
Marque	Torgoen
Modèle	T16CRG44BLL
Catégorie	Montre-bracelet
Type de mouvement	Quartz à pile
Affichage	Aiguilles (analogique)
Calibre	G10.211
Fonctions principales	Heure, date, chronographe (base, totalisation, split-time)
Fonctions supplémentaires	Correction rapide de la date, réglage de l'heure à la seconde exacte, mise à zéro des compteurs
Éléments de commande	Couronne à 3 positions, 2 poussoirs (A et B)
Compteurs du chronographe	Secondes au centre, minutes (30 minutes), heures (12 heures)
Poussoir A	Démarrage/arrêt du chronographe
Poussoir B	Remise à zéro du chronographe et affichage des temps intermédiaires
Position de la couronne	Position I (normale), Position II (correction date), Position III (réglage heure avec arrêt des secondes)
Correction de la date	Éviter entre 21h et 24h
Ajustage des aiguilles du chronographe	Procédure en position III avec appui simultané sur A et B

FOIRE AUX QUESTIONS - T16CRG44BLL Torgoen

Comment régler l'heure et la date sur ma montre Torgoen T16CRG44BLL ?

Pour régler l'heure, tirez la couronne en position III (l'aiguille des secondes s'arrête). Tournez la couronne pour afficher l'heure correcte. Repoussez la couronne en position I. Pour la date, tirez la couronne en position II et tournez-la jusqu'à la date souhaitée. Repoussez en position I.

Comment utiliser la fonction chronographe de base (start/stop/reset) ?

Appuyez sur le poussoir A pour démarrer le chronométrage. Appuyez à nouveau sur A pour arrêter. Lisez les compteurs. Appuyez sur le poussoir B pour remettre les aiguilles à zéro.

Comment utiliser le chronométrage avec totalisation (addition) ?

Appuyez sur A pour démarrer (Start). Appuyez sur A pour arrêter (Stop). Appuyez sur A pour relancer (Restart). Appuyez sur A pour arrêter définitivement. La somme des temps s'affiche. Appuyez sur B pour remettre à zéro.

Comment utiliser la fonction split-time (temps intermédiaires) ?

En cours de chronométrage, appuyez sur B pour afficher un temps intermédiaire (le chronométrage continue en arrière-plan). Appuyez à nouveau sur B pour rattraper le temps réel. Vous pouvez répéter cette opération.

Que faire si les aiguilles du chronographe ne sont pas correctement positionnées à zéro ?

Tirez la couronne en position III. Appuyez simultanément sur les poussoirs A et B pendant au moins 2 secondes. Utilisez ensuite A pour ajuster chaque aiguille (pas à pas ou en continu). Appuyez sur B pour passer à l'aiguille suivante. Repoussez la couronne en position I.

Comment ajuster les aiguilles du chronographe après un changement de pile ?

Suivez la même procédure que pour remettre les aiguilles à zéro : tirez la couronne en position III, appuyez sur A+B 2 secondes, puis ajustez chaque aiguille avec A et B. Repoussez la couronne.

Comment effectuer une correction rapide de la date ?

Tirez la couronne en position II. Tournez-la jusqu'à la date actuelle. Repoussez en position I. Évitez cette opération entre 21h et minuit pour ne pas endommager le mécanisme.

Comment régler la date et l'heure après un changement de pile ?

Tirez la couronne en position II et réglez la date sur la veille de la date actuelle. Tirez ensuite en position III, tournez pour afficher la date actuelle puis l'heure correcte (en respectant le cycle AM/PM). Repoussez en position I.

Que signifie la position de la couronne (pos. I, II, III) ?

Position I (enfoncée) : position normale de fonctionnement. Position II (première encoche) : correction rapide de la date. Position III (tirée à fond) : réglage de l'heure avec arrêt de la trotteuse.

Comment entretenir ma montre Torgoen ?

Évitez tout contact avec des solvants ou produits chimiques. Nettoyez avec un chiffon doux et sec. Pour l'étanchéité, consultez un spécialiste. Si la montre s'arrête, faites remplacer la pile par un horloger.

MODE D'EMPLOI T16CRG44BLL Torgoen

Couronne de réglage en position II ou III

(G10.211)

P.42

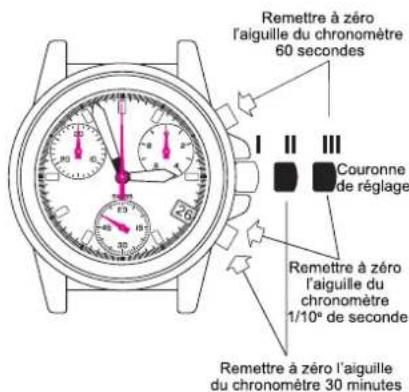

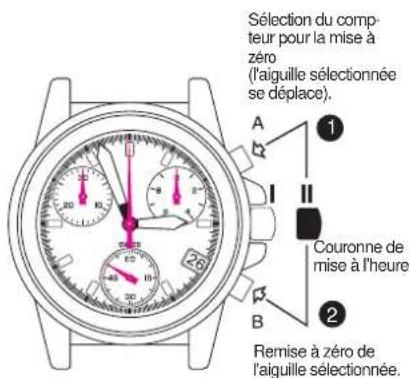

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

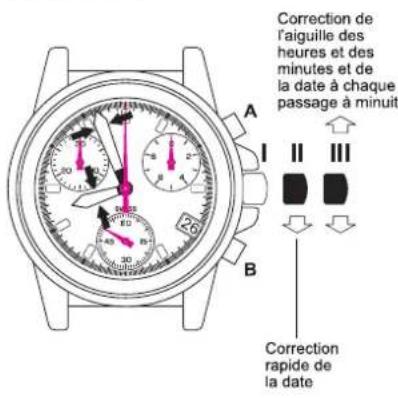

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P44

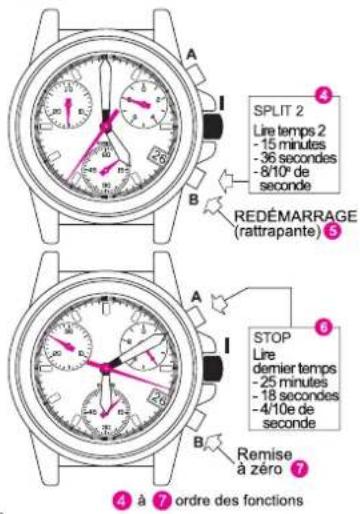

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagme dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

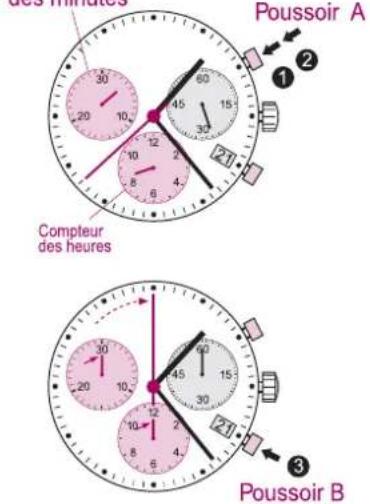

MODE DE CHRONOMÉTRAGE

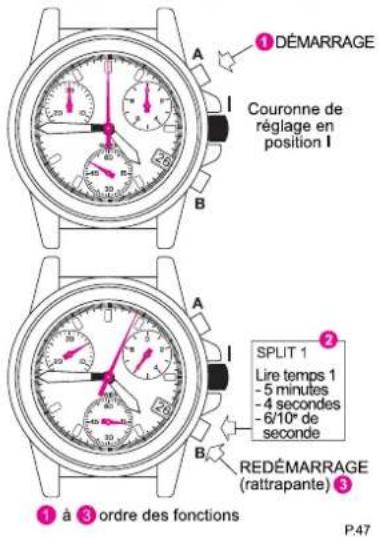

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDAIRES (suite et fin)

P.48

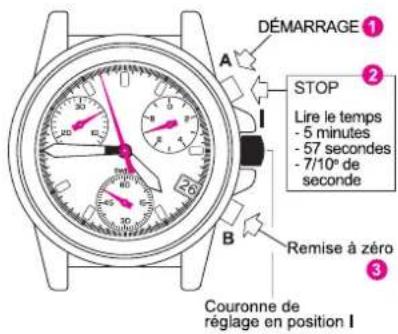

Chronogr aphe: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pouvoir A et liée les 3 compteurs du chronographe: 1h, 20mn, 10 s

Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMETRAGE

Fonction ADDITION

INSTRUCTIONS DE RÉGLAGE POUR

(T16-5030.D/T22/T35)

Compteur des minutes

P.50

P.51

P.52

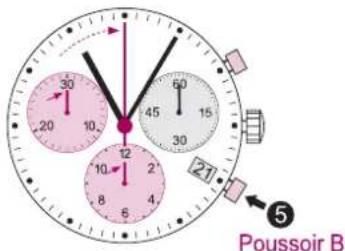

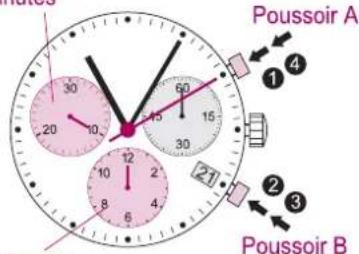

Chronographé: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après )

+ 3 Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

5 Mise à zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire démar rer le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)
5 Mise a zéro: Les 3 aiguilles du chronopaghe sont remis a zéro.

Nota

D'autres temps intermédiaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

P.56

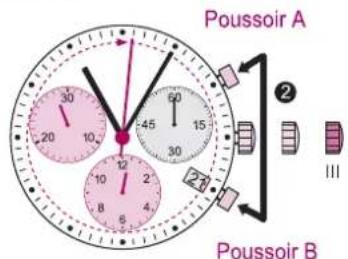

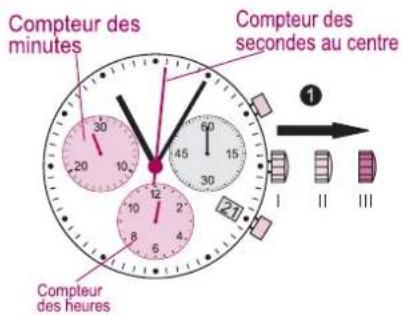

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronopaghe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

Ajustade du aiguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance

Ajustage de laigille suivante B

Ajustage de laigille du compteur des heures (pos.6 h)

Pas apas: A1 pressi brve En continu: A1 pressi maintenu

Ajustage de laigille suivante B

A ↓Ajustage de l'aguilie du compteur des minutes (pos.9 h)

Pas à pas: A 1 pression brée En continu: A 1 pression maintainue

3 Repousser la couronne en position I

Fin de I'ajustage des aiguilles du chronographe (possible à tout moment).

Réglage de l'heure

Tirer la couronne en position III (faigille des secondes s'mobilise).
Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régier l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

P.59

P.58

Correction rapide de la date

Tirer la couronne en pos.il (la montre continue de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl:
-Date /heure indiquee par la montre:

[17]/1:25AM4/8:30PM

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

Tourner la couronne jusqu'à ce que la veille de la date actuelle apparaissé.

P.61

Tirer la couronne en position III (laigille des secondes s'immobilise).

- Tourner la couronne jusqu'à ce que la date actuelle aappaissée.
密 *Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Note

Pour le réglage de l'Heure « à la seconde après», voir notamment au chapitre « réglage de l'Heure」.
** Respectier le rythme de 24 heures.

P.62

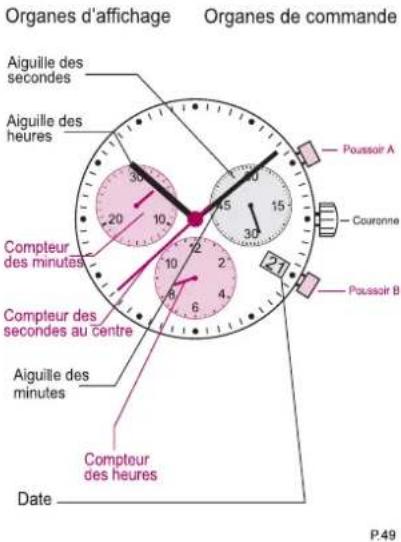

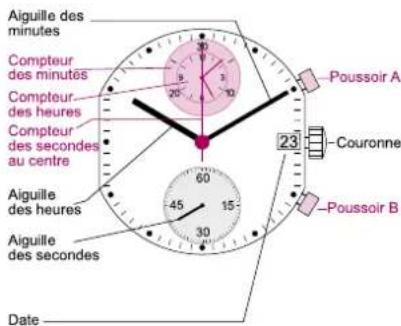

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

- Térir la couronne en position III (l'aiguille des secondes s'immobilisés).

Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'faigüe des secondes est en position «60» (I). Àprouvant avoir régé l'aiguille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapidde de la date

Tirer la couonne en pos. (la montre continue de fonctionner).

Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle apparaisse.
3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exampie:

-Date/heure indiquede par la montre:17/01:25 -Date/heure actuelle: 4/20:30

Date

1 Tirer la couonne en pos. II (la montre continue de fonctionner).
2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Alguille des secondes

- Tiner la couronne en position III (l'aguilie des secondes s'mobilise).
Tourné la couronne jusqu'à ce que la date actuelle é apparaisse.
品 ^ 喜 Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I

Nota

• Pour le réglage de l'heure à la seconde exacte*, voir notamment au chapitre «réglage de Théuvre».
  *Respecte le rthme de 24 heures.

P.67

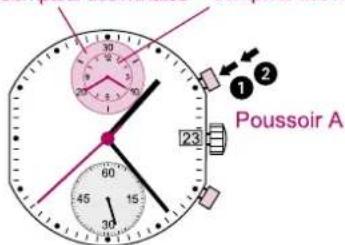

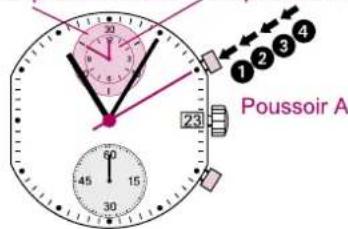

Compteur des minutes Compteur des heures

Poussoir B

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pousoir A et liè les 3 compteurs du chronopaghe: 4h / 20mn / 38s

3 Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Poussoir B

P.68

P.69

P.70

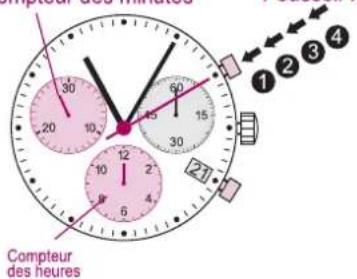

Chronographe: Chronométrage avec totalisation

Exempl:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L Stop: (P.ex.10 mn 5 s après 3) = 25 mn 10 s (Le temps de chronométriege total est in

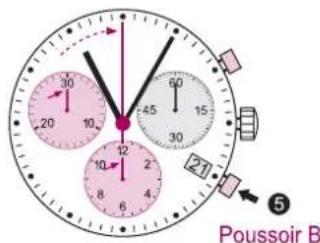

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

Compteur des minutes Compteur des heures

Compteurs des

seconds au centre

Poussoir A

Pousoir B

P.74

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chrono-graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

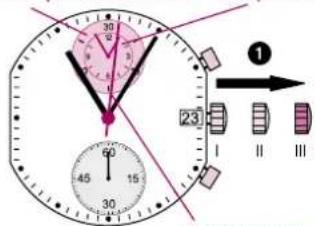

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).

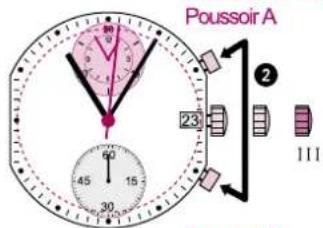

2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

Chronographe: Chronométrage des temps intermédiaires

Example:

1 Start: (Faire demarrer le chronométrage)
2 Affichage du temps intermediaire:
P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)
3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopagre rattrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)

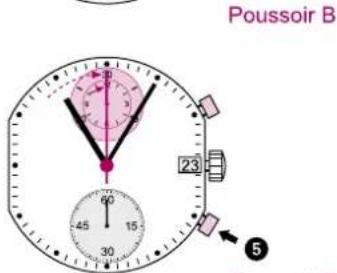

5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

*D'autres temps intermediaires peuvent etre chronométères après 3. Appuyer pour cela le poussoir B (affiche du temps intermédiai - aire /rattrapage du temps chronométré, ...)

P.73

Ajustage de laiguille du compteur des secondes au centre Pas à pas: A 1 pression breve En continu: A 1 pression maintenue
Ajustage de laigille suivante B
Ajustage de laiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas à pas: A 1 pressiion

En continu: A 1 pressiOn

maintenue

Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.76
