Type de produit	Enceinte audio 3 voies, 4 haut-parleurs, système à pilote dynamique double (D.D.D.)
Marque	Technics
Modèle	SB-M300M2
Dimensions (L x H x P)	214 x 386 x 335 mm
Poids	10,0 kg
Impédance nominale	6 Ω
Puissance d'entrée maximale (musique)	140 W
Puissance d'entrée nominale (DIN)	70 W
Niveau de pression sonore	85 dB/W (1,0 m)
Réponse en fréquence	40 Hz - 70 kHz (à -16 dB)
Fréquences de raccordement	160 Hz, 2,5 kHz
Haut-parleurs	Radiateur passif 18cm x 2 (pilote cône 14cm x 2), médium cône 14cm x 1, tweeter dôme 2,5cm x 1
Type d'enceinte	Bibliothèque / colonne compacte
Connectivité	Bornes à vis (câble dénudé ou fourche), double câblage possible
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Pour salissures tenaces, utiliser un chiffon doux imbibé d'eau savonneuse ou de détergent doux. Ne jamais utiliser d'alcool, diluant ou benzine.
Sécurité	Circuit de protection intégré contre la puissance excessive. Ne pas suspendre au mur ou au plafond. Tenir à l'écart des champs magnétiques (téléviseurs, cartes magnétiques).
Pièces détachées et réparabilité	Contactez le service après-vente Technics pour toute intervention.
Accessoires inclus	Manuel d'utilisation, tiges court-circuit (pour configuration normale)
Informations générales	Conçu pour une utilisation avec amplificateur ou récepteur. Nécessite un câblage correct des polarités (+/-).

FOIRE AUX QUESTIONS - SBM300M2 TECHNICS

Quelle est l'impédance de l'enceinte Technics SB-M300M2 ?

L'impédance nominale est de 6 Ω. Assurez-vous que votre amplificateur peut supporter cette impédance.

Comment raccorder correctement les câbles d'enceinte ?

Dénudez le câble sur environ 15 mm, torsadez l'âme, insérez-la dans l'orifice de la borne et serrez le bouton vers la droite. Veillez à respecter les polarités (+/-). Pour une meilleure qualité sonore, utilisez les bornes [HF].

Puis-je fixer l'enceinte au mur ?

Non, cette enceinte n'est pas conçue pour être suspendue ou fixée au mur. Placez-la sur une surface ferme, plane et horizontale.

Que faire si l'image du téléviseur présente des irrégularités de couleur ?

Éloignez l'enceinte du téléviseur. Si le problème persiste, mettez le téléviseur hors tension pendant 15 à 30 minutes pour activer la démagnétisation automatique.

Comment fonctionne le circuit de protection ?

Le circuit de protection coupe automatiquement l'entrée en cas de puissance excessive ou de signal anormal. Réduisez alors le volume et vérifiez les connexions. Il se réinitialise après quelques minutes.

Puis utiliser le double câblage (bi-wiring) ?

Oui, si votre amplificateur possède deux jeux de bornes (A/B ou MAIN/REMOTE). Retirez les tiges de court-circuit avant de raccorder les câbles. Conservez ces tiges pour une utilisation future.

Quelle est la puissance d'entrée maximale recommandée ?

La puissance d'entrée nominale est de 70 W (DIN) et la puissance musique maximale est de 140 W. Utilisez un amplificateur dont la puissance de sortie ne dépasse pas ces valeurs pour éviter d'endommager l'enceinte.

Comment nettoyer l'enceinte ?

Essuyez avec un chiffon doux et sec. Pour les taches, utilisez un chiffon doux légèrement imbibé d'eau savonneuse ou de détergent doux. N'utilisez jamais d'alcool, de diluant ou de benzine.

L'enceinte contient-elle des aimants ?

Oui, les haut-parleurs sont équipés d'aimants puissants. Éloignez les cartes magnétiques (bancaires, de transport) et les réveils pour éviter tout dommage.

Faut-il un amplificateur spécifique ?

Cette enceinte est passive et nécessite un amplificateur ou récepteur. Assurez-vous que ce dernier accepte une impédance de 6 Ω et que sa puissance est adaptée (max 70 W DIN par canal).

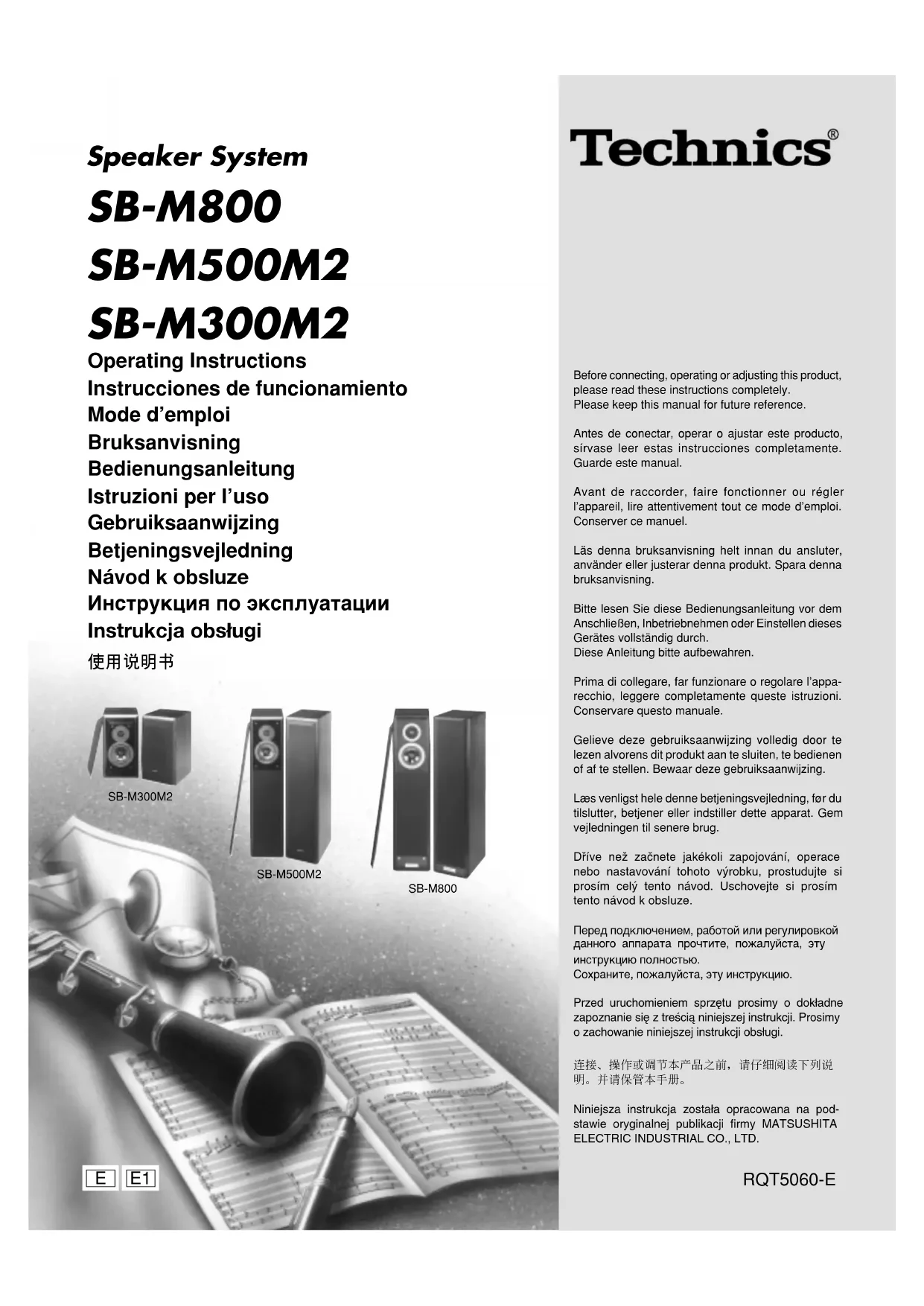

MODE D'EMPLOI SBM300M2 TECHNICS

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Ces instructions de mise en service sont valables pour les modèles SB-M800, SB-M500M2 et SB-M300M2.

SB-M800

La couleur et le grain varient d'un article à l'autre à cause du bois naturel utilisé.

Cet appareil, qui est extrêmement lourd, exige deux personnes au moins pour le soulever. Tenter de le soulever seul pourrait entraîner des blessures.

L'illustration montre le SB-M300M2.

Table des matières

Positionnement 5

Raccordements 7

Remarques 9

Entretien 9

Données techniques 22

Afin d'obtenir les meilleurs effets acoustiques possibles, nous vous recommandons de suivre les instructions ci-après aussi fidèlement que possible.

Placer l'enceinte sur une surface ferme, plane et horizontale.

Disposer l'arrière de l'enceinte face à un grand mur en dur.

L'arrière de l'enceinte étant muni d'un radiateur passif, la placer de manière à ménager un espace de 5 cm environ par rapport au mur.

Suspendre au mur vers lequel les haut-parleurs de l'enceinte sont dirigés un rideau épais ou un matériel équivalent.

Si l'enceinte se trouve face à un mur en dur ou à une fenêtre, le rideau permettra d'éviter la formation de réflexions sonores ou de résonances inopportunes.

Ne pas placer l'enceinte trop près d'un tourne-disque.

L'enceinte risque de provoquer des vibrations ou des sifflements (sons haute fréquences). On peut éviter ces phénomènes en laissant une distance suffisante entre l'enceinte et le tourne-disque, ou en plaçant du feuillet sous le tourne-disque.

Si les couleurs de l'image du téléviseur sont irrégulières, éloigner davantage l'enceinte du téléviseur.

L'appareil est conçu de façon à ne pas provoquer d'irrégularités de couleur sur l'image du téléviseur, mais il peut en provoquer sur certains types de téléviseur. Dans ce cas, mettre le téléviseur hors tension pendant 15 à 30 minutes. La fonction de démagnétisation du téléviseur devrait corriger le problème. Si le problème persiste, éloigner davantage l'enceinte du téléviseur.

Noter qu'un objet magnétique situé à proximité des enceintes peut provoquer des irrégularités de couleur sur l'écran du téléviseur du fait de l'interaction entre les enceintes et l'objet en question.

Remarques concernant le positionnement

Eviter de placer l'appareil aux endroits suivants. Sous les rayons directs du soleil - À proximité d'appareils de chauffage ou d'autres sources de chaleur - Dans des endroits très humides

• Avant d'effectuer les raccordements, mettre l'amplificateur hors tension. S'assurer qu'une enceinte d'une impedance de 6 Ω peut bien être raccordée aux bornes d'enceinte de l'amplificateur.
• Veiller à raccorder seulement des câbles positifs (+) aux bornes positives (+), et des câbles négatifs (-) aux bornes négatives (-). Raccorder le câble d'enceinte aux bornes [HF] pour obtenir une meilleure qualité sonore.

Amplificateur (non fourni) Enceinte droite Enceinte gauche Cables d'enceinte (non fournis)

Raccordement du câble d'enceinte à l'enceinte 2

Dénuder l'extrémité du câble sur une longueur d'environ 15 mm et torsader l'âme du câble. 2 Tourner le bouton de la borne d'enceinte vers la gauche jusqu'à ce que l'orifice soit visible. 3 Insérer l'âme du câble dans l'orifice, puis tourner le bouton vers la droite afin de fixer le câble.

Serrer à fond le bouton de la borne d'enceinte, puis insérer l'extrémité du câble à fiche dans la partie supérieure du bouton.

Pour éviter d'endommager les circuits électriques, ne jamais court-circuiter les câbles d'enceinte positifs (+) et négatifs (-).

Double câblage 2

Le double câblage est possible si votre amplificateur est muni de deux bornes d'enceinte : [A] et [B] ou [MAIN] et [REMOTE]. Retirer les tiges court-circuit (9) avant de raccorder les câbles d'enceinte et les remettre en place pour utilisation future.

Impédance des enceintes et puissance d'entrée autorisée

	SB-M800	SB-M500M2	SB-M300M2
Impédance	6 Ω	6 Ω	6 Ω
Puisance d'entrée autorisée	100 W (DIN)	80 W (DIN) 70 W	(DIN)

Les seuls récepteurs ou amplificateurs auxquels ces enceintes sont raccordées doivent avoir une puissance de sortie nominale inférieure ou égale aux valeurs indiquées ci-dessus. L'utilisation d'un récepteur ou d'un amplificateur plus puissant pourrait provoquer l'apparition de sons anormaux sous l'effet d'une entrée excessive, endommager le récepteur ou les enceintes et provoquer un feu. Si l'appareil est endommagé ou si des anomalies de fonctionnement se produisent pendant la lecture, débrancher le système et s'adresser à un agent de service.

Remarques concernant une puissance d'entrée excessive

Veiller à réduire le volume sur le récepteur (ou l'amplificateur) lorsque le niveau d'entrée des signaux est supérieur à l'entrée nominale autorisée afin d’éviter d’endommager les circuits et de provoquer des anomalies de fonctionnement.

Autres remarques

Ne pas accrocher ces enceintes à un mur ou un plafond.

Ne pas toucher les diaphragmes, sinon des distorsions risquent de se produire.

Éloigner les objets magnétiques

Les cartes magnétiques, cartes bancaires, titres de transport, etc. risquent d'être endommagés si on les amène trop près des aimants d'enceinte. Les réveils risquent également d'être affectés.

Circuit de protection

Cet appareil contient un circuit de protection destiné à protéger l'enceinte des dommages causés par une puissance d'entrée excessive ou des signaux anormaux ; lorsqu'une puissance d'entrée excessive est détectée, l'entrée est automatiquement interrompue.

1. Réduire le volume sur le récepteur (ou l'amplificateur).
2. Vérifier s'il n'y a pas de defaults dans la source sonore ou les raccordements.

S'il n'y a pas de defaults, le circuit de protection sera réinitialisé dans les minutes qui suivront.

Une fois que le circuit de protection a été réinitialisé...

Veiller à ne pas élever excessivement le volume du récepteur.

Entretien

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec. Si les surfaces sont très sales, utiliser un chiffon doux trempé dans une solution d'eau et de savon ou de détergent doux.

• Ne jamais utiliser d'alcool, diluant pour peinture ni benziné pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lire attentivement les instructions qui accompagnent le chiffon.

Type de cupula de 2,5 cm x 1

Impedancia 6Ω

200 W (Musicales)

100 W (DIN)

Haut-parleurs, système à pilote.

dynamique double (D. D. D.)

Haut-parleurs

Radiateur passif de type carré de

18cm×3

(Pilote de type cône de 14 cm × 3)

Fréquences moyennes

Type de cône de 14 cm × 1

Tweeter Type dome de 2,5 cm × 1

Impedance 6Ω

Pulsance d'entrée

W (musique)

100 W (DIN)

Niveau de pression sonore

86 dB/W (1,0 m)

Fréquence de raccordement

90 Hz, 3 kHz

Gamme de fréquences

30 Hz - 100 kHz (à -16 dB)

4 haut-parleurs, système à pilote

dynamique double (D.D.D.)

Haut-parleurs

Radiateur passif de type carré de

18cm × 2

(Pilote de type cône de 14 cm × 2)

Fréquences moyennes

Type de cône de 14 cm × 1

Tweeter Type dome de 2,5 cm × 1

Impedance 6Ω

Puissance d'entree 160 W (musique)

80 W (DIN)

Niveau de pression sonore

86 dB/W (1,0 m)

Fréquence de raccordement

90 Hz, 2,5 kHz

Gamme de fréquences

35 Hz - 70 kHz (à -16 dB)

41 Hz - 55 kHz (à -10 dB)

Dimensions (l x h x p)

214× 890× 365 mm

18.5kg

SB-M300M2

Type

Enceinte à 3 voies,

4 haut-parleurs, système à pilote

dynamique double (D.D.D.)

Haut-parleurs

Radiateur passif de type carré de

18cm×2

(Pilote de type cône de 14 cm × 2)

Fréquences moyennes

Type de cône de 14 cm × 1

Tweeter Type dome de 2.5 cm × 1

Impedance 6Ω

Puissance d'entrée

140 W (musique)

70W(DIN)

Niveau de pression sonore

85 dB/W (1.0 m)

Fréquence de raccordement

160 Hz, 2.5 kHz

Dommage de fréquences

40 Hz - 70 kHz (à -16 dB)

Hz-55kHza-10dB

Dimensions (l x h x p)

214× 386× 335 mm

Poids

10.0 kg

Remarque

Spécifications sujettes à modifications

sans préavis.

Les poids et les dimensions sont

approximatifs

SB-M800

14 cm, connecteur × 1

14 cm, connecteur × 1

Mellanregisterelement

14 cm, kontyp × 1

160 Hz, 2,5 kHz

40 Hz - 70 kHz (a - 16 dB) 47 Hz - 55 kHz (a - 10 dB)
