MODE D'EMPLOI TGate Reer
Liste des pièces

2x Écrou (uniquement pour l'article N° 46220)

4x Vis d'assemblage
1x LA CLE A VIS

2x Dispositif d'arrêt


2x Vis d'ajustage

2x Partie inférieure charnière en haut
6x Vis de montage en bois


2x Boulons à charnière
2x Partie inférieure charnière en bas

1x Pochoir de montage
Outils nécessaires

Important! les notices suivantes sont à LIRE soigndement et à conserver pour une relecture ulterieure!
CONSERVER LA CLÉ À VIS!

Information sur le produit 46120
- Matériaux: Acier Matériau plastique: PA6, SEBS, POM
- Barrière à largeur variable réglable de 73 - 106 cm
- La barrière est à ouvrir et à fermer manuellement
Information sur le produit 46220
- Matériaux: Pin (laqué, pinus pinea, Nouvelle-Zélande) Matériaux plastique: PA6, SEBS, POM
- Barrière à largeur variable réglable de 73 - 104,5 cm
- La barrière est à ouvrir et à fermer manuellement
Si la barrière de sécurité est installée selon les instructions entre deux surfaces propres à structure ferme, elle répond aux exigences fixées par la directive BS EN 1930:2011
AVERTISSEMENT: Un assemblage incorrect peut être dangereux!
AVERTISSEMENT: Cette barrière de sécurité pour enfants ne peut plus être utilisée en cas d'endommagement ou de perte de pièces détachées!
AVERTISSEMENT: La barrière de sécurité pour enfants ne peut pas être fixe a des fenetes!
Attention:
- Cette barrière est uniquement destinée aux enfants âgés de jusqu'à 24 mois
- Ne plus utiliser la barrière si vous constatez que votre enfant est en mesure de l'ouvrir lui-même ou de l'enjamber (développement individuel de l'enfant) Assurez-vous qu'aucun objet, dont un enfant pourrait se servir pour grimper, ne se trouve à proximité de la barrière Les enfants plus âgés sont capables d'enjamber la barrière
- Même les adultes ne doivent pas escalader la grille, mais toujours l'ouvrir pour passer. La grille doit toujours rester fermée et verrouillée, et être ouverte seulement pour passer. La barrière de sécurité doit toujours être fermée et verrouillée.
- Veuillez relire le mode d'emploi après le montage de la barrière de sécurité afin de vous assurer que la barrière de sécurité soit correctement installée et fixée
- Contrôlez régulièrement la sécurité des fixations et la stabilité de la barrière. Si nécessaire, corrigez le réglage selon les instructions décrites dans le mode d'emploi. N'utilisez que les pièces de rechange et les accessoires fournis par le fabricant.
- N’employez ce produit qu’exclusivement pour l’usage prévu et respectez les consignes de sécurité
- Ne plus utiliser en cas de défauts
- Ne pas accrocher de jouet à la barrière de sécurité
- La grille de protection enfant convient uniquement à une utilisation en intérieur
La barrière de sécurité n'est pas un jouet. Elle ne remplace pas l'obligation de surveillance par un adulte!
Entretien: N'utilisez pas d'agents nettoyants agressifs ou des moyens auxiliaires gratants pour l'entretien. Nettoyez la barrière de sécurité régulièrement avec un chiffon humidifié et un peu de savon.
Le montage à l'escalier
Particulièrement adapté au montage à l'extrémité supérieure d'un escalier, étant donné qu'elle s'ouvre complètement et ne présente aucun risque de trébuchement.
(A) À fixer à l'extrémité supérieure de l'escalier sur le départ de l'escalier et non sur une marche.
(B) À fixer à l'extrémité inférieure de l'escalier sur le pied de l'escalier.

Montage a
ATTENTION: Toujours ouvrir la grille à l'écart de la zone à risque, afin de prévenir toute situation dangereuse! Le sens d'ouverture peut être limité en montant l'arrêté / les arrêts lors.
Étape 1
Appliquez les boulons à chamilière (d) au haut et au bas du compartiment de la barrière (b). Fig.1 et fig.2 Article N° 46220: Inserez les écrous (e) en haut et en bas latéralement dans la fente prévue à cet effet de la traverse horizontale du compartiment de la barrière (b) avant la fixation des boulons à chamilière. Fig.1 et fig.2
Étape 2
Fixation des grilles
Posez les compartiments de la barrière (a) et (b) l'un à côté de l'autre sans laisser de fente entre les compartiments de la barrière.
Code art. 46120: Placer les grilles (a) et (b) en joignant les faces plates des percages, afin que les faces avec les alésages pour les vis soient tournées vers l'extérieur. Fig. 3 et fig. 4.
Décalez ensuite les deux compartments de la barrière l'un de l'autre jusqu'à ce que la barrière (a) présente un écart d'exactement 28mm entre les deux dernières traverses et le mur ou la porte et un écart d'au moins 30mm - maximum 63mm entre les deux dernières traverses et le mur ou la porte. Fig. 5
Vissez les deux compartiments de la barrière (a) et (b) au haut et au bas l’un à l’autre. Insérer pour cela les deux vis de raccordement (i) dans les trous percés et les serrer fermement du côté opposé avec les manchons de vis (j). Fig. 6 et fig. 7. Vissez fermement les vis avec un tournevis à fente en croix. Assurez-vous que les compartiments de la barrière soient fermement raccordés l’un à l’autre.
Montage de l'arrêtoir
Pour limiter le sens d'ouverture, il est possible de monter un ou plusieurs arrêtoirs. L'arrêtoir peut être monté au choix à droite ou à gauche. Monter l'arrêtoir sur le côté souhaité du support (f). Fig. 8 et fig. 9
Étape 3
Montage du côté de la charnière
Marquez la position des trous à vis nécessaires pour la charnière (h) à l'aide du pochoir de montage (l). Fig. 10, fig. 11 et fig. 12. Ils sont caractérisés avec le marquage « HINGE »
Vissez les pièces inférieures de la charnière (h) avec les vis de montage à bois (k) au mur. Pour toute autre surface de fixation, utiliser les vis et chevilles adaptées. 1)
Durant cette étape, les vis de montage (k) sont uniquement visées dans le trou à vis inférieur de la charnière. Fig. 13 et fig. 14.
Posez ensuite les compartiments assemblés de la barrière avec le boulon à charnière prémonté sur la charnière.
1) non inclus dans la livraison
Étape 4
Ouvrez la poignée en appuyant doucement sur les 2 boutons se trouvant sur les deux côtés et soulevez simultanément la poignée. Fig. 15.
Dévissez la vis d'ajustage jusqu'à obtention d'un écart de 3-4 mm entre la surface de fixation et la vis d'ajustage. Fig. 16.
Marquer l'emplacement des supports (f) sur le haut. Fig. 17.
Visser les supports avec les vis à bois (k) sur le mur.
Pour toute autre surface de fixation, utiliser les vis et chevilles adaptées. 1)
Réouvrir la fermeture. Sortez à nouveau la barrière des charnières et dévissez les boulons à charnière (d) du compartiment de la barrière (b) jusqu'à obtention d'un écart d'exactement 4 mm entre. Fig. 18.
Quelques essais pourraient être nécessaires.
Marquer l'emplacement du support (f) entre le pied presseur et la surface de fixation. Fig. 19.
ATTENTION: Assurez-vous que la pose du pied de pression soit stable.
Raccrocher la barrière à nouveau dans la charnière.
Monter la partie supérieure de la charnière (g), voir fig. 20 et fig. 21.
Manipulation de la barrière
Appuyer doucement sur les deux boutons pour soulever la poignée. Soulever doucement la poignée de l'arrière/du bas. Une pression trop importante sur les boutons complique le levage de la poignée. Soulever la porte, la sortir des coques de maintien et la pivoter vers le côté.
Assurez-vous que le pied de pression en bas et la vis d'ajustage en haut soient correctement positionnés dans les coques de maintien après abaissement de la poignée de fermeture.
1) non inclus dans la livraison
| Montage B | ATTENTION: Toujours ouvrir la grille à l'écart de la zone à risque, afin de prévenir toute situation dangereuse! Le sens d'ouverture peut être limité en montant l'arrêtoir / les arrêts pour ni(s). |
| Étape 1 | Appliquez les Vis d'ajustage (c) au haut et au bas du compartment de la barrière (b). Fig. 22 et fig. 23Article N° 46220: Insérez les écrous (e) en haut et en bas latéralement dans la fente prévue à cet effet de latraverse horizontale du compartment de la barrière (b) avant la fixation des boulons à chamière. Fig. 22 et fig. 23Posez les compartments de la barrière (a) et (b) l'un à côté de l'autre sans laisser de fente entre les compartments de la barrière. Fig. 3 et fig. 4Décalez ensuite les deux compartments de la barrière l'un de l'autre jusqu'à ce que le compti-ment de la barrière (a) présente un écart d'exactement 28mm entre les deux dernières traverses et le mur ou la porte (b) et un écart d'au moins 30mm - maximum 63mm entre les deux dernières traverses et le mur ou la porte. Fig. 5. |
| Vissez les deux compartments de la barrière (a) et (b) au haut et au bas l'un à l'autre. Insérer pour cela les deux vis de raccordement (i) dans le troughs percés et les serrer fermement du côté opposé avec les manchons de vis (j). Fig. 6 et fig. 7. Vissez fermement les vis avec un tournevis à fente en croix. Assurez-vous que les compartments de la barrière soient fermement raccordés l'un à l'autre. | |
| Étape 2Montage de l'arrêtoir | Le montage d'un dispositif d'arrêt (n) est facultatif pour limiter la direction d'ouverture.Eventuèlement, le dispositif d'arrêt (n) peut être inséré, soit à gauche ou à droite. Montez le dispositif d'arrêt (n) à l'endroit souhaïte de la coque de maintainien (f) Fig. 8 et fig. 9. |
| Étape 3 | Sortez symétriquement les vis d'ajustage inférieures sur les deux côtes de la barrière, jusqu'à ce qu'elles touchent les surfaces de montage, fig.25 et fig.27Fixez la position des vis d'ajustage à l'aide des roues de réglage. |
| Étape 4 | Ouvrez la fermeture en appuyant doucement sur les 2 boutons se trouvant sur les deux côte et soulevez simultanément la poignée. Fig. 15.Dévissez la vis d'ajustage jusqu'à obtention d'un écart de 3-4 mm entre la surface de fixation et la vis d'ajustage. Fig. 16. |
Étape 5
Visser les supports avec les vis à bois (k) sur le mur.
Pour toute autre surface de fixation, utiliser les vis et chevilles adaptées. 1)
Ouvrir à nouveau la fermeture. Soulevez de nouveau la grille des coques de maintien et tournez la vis d'ajustement (c) sur le compartiment de la grille (b) jusqu'à ce que la distance entre le pied sous pression non lancé de la grille et la surface de fixation soit exactement de 4 mm. Fig. 18. Quelques essais pourraient être nécessaires.
Attention: assurez-vous que la pose du pied de pression soit stable.
Raccrocher la barrière à nouveau dans la coque de maintien.
Manipulation de la barrière
Appuyer doucement sur les deux boutons pour soulever la poignée. Soulever doucement la poignée de l'arrière/du bas. Une pression trop importante sur les boutons complique le levage de la poignée. Soulever la porte, la sortir des coques de maintien et la pivoter vers le côté. Fig. 26
Assurez-vous que le pied de pression en bas et la vis d'ajustage en haut soient correctement positionnés dans les coques de maintien après abaissement de la poignée de fermeture.
non inclus dans la livraison

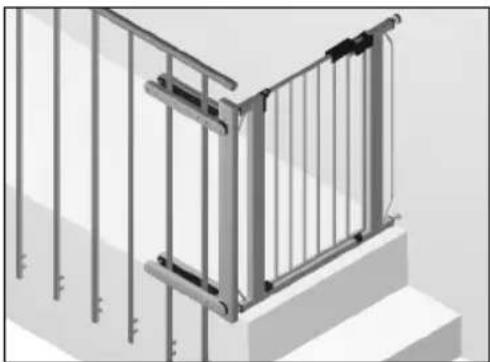

Accessoires disponibles facultativement planche de serrage
Art. N° 46906
Information
Adapté à toutes les barrières de sécurité à serrage et à visser. Elle résout presque tout problème de fixation aux rampes d'escalier. Possibilité de fixation à des barres de rampe d'escalier rondes ou carrées. Adapté aux rampes d'escalier d'une épaisseur de 0 à 80 mm.

Veuillez conserver votre preuve d'achat, le mode d'emploi et la référence.
