VC 10 E - Aspirateur de table TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Aspirateur de table
Puissance	1000 W
Capacité du réservoir	0,5 L
Poids	1,5 kg
Dimensions	30 x 15 x 15 cm
Filtration	Filtre HEPA
Utilisation	Idéal pour les petites surfaces et les nettoyages rapides
Entretien	Vider le réservoir après chaque utilisation, nettoyer le filtre régulièrement
Sécurité	Protection contre la surchauffe
Accessoires inclus	Brosse, suceur plat
Garantie	2 ans

FOIRE AUX QUESTIONS - VC 10 E TROTEC

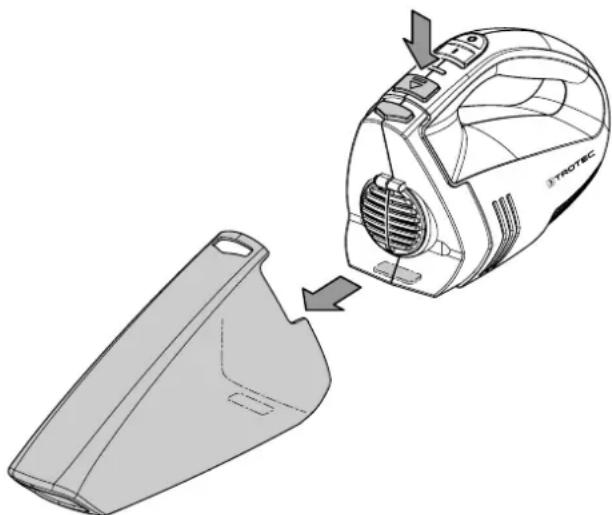

Comment vider le réservoir de l'aspirateur TROTEC VC 10 E ?

Pour vider le réservoir, retirez-le de l'aspirateur, ouvrez le couvercle et videz son contenu dans une poubelle. Assurez-vous de bien nettoyer le réservoir avant de le remettre en place.

L'aspirateur ne s'allume pas, que faire ?

Vérifiez que l'aspirateur est correctement branché à une prise fonctionnelle. Assurez-vous également que le réservoir est bien en place et que le couvercle est fermé.

Comment nettoyer le filtre de l'aspirateur TROTEC VC 10 E ?

Retirez le filtre de l'aspirateur et rincez-le à l'eau tiède sans utiliser de détergents. Laissez-le sécher complètement avant de le remettre en place.

Quels types de débris puis-je aspirer avec le TROTEC VC 10 E ?

Le TROTEC VC 10 E est conçu pour aspirer de petites poussières, miettes et débris légers. Évitez d'aspirer des liquides, des objets lourds ou coupants.

L'aspirateur émet un bruit inhabituel, que faire ?

Un bruit inhabituel peut indiquer un blocage ou un problème avec le moteur. Vérifiez si le tuyau ou le filtre est obstrué et nettoyez-les si nécessaire.

Quelle est la capacité du réservoir de l'aspirateur TROTEC VC 10 E ?

Le réservoir de l'aspirateur TROTEC VC 10 E a une capacité de 0,5 litre.

Est-ce que je peux utiliser l'aspirateur sur tous types de surfaces ?

Le TROTEC VC 10 E est idéal pour les surfaces lisses comme les tables et les comptoirs. Évitez de l'utiliser sur des surfaces très rugueuses ou humides.

Où puis-je trouver des pièces de rechange pour le TROTEC VC 10 E ?

Vous pouvez trouver des pièces de rechange sur le site officiel de TROTEC ou chez des revendeurs autorisés.

MODE D'EMPLOI VC 10 E TROTEC

Indications sur le manuel d'utilisation. 2

Sécurité 2

Informations sur I'appareil 5

Transport et stockage 6

Mise en service. 7

Utilisation 9

Défauts et pannes 9

Entretien. 10

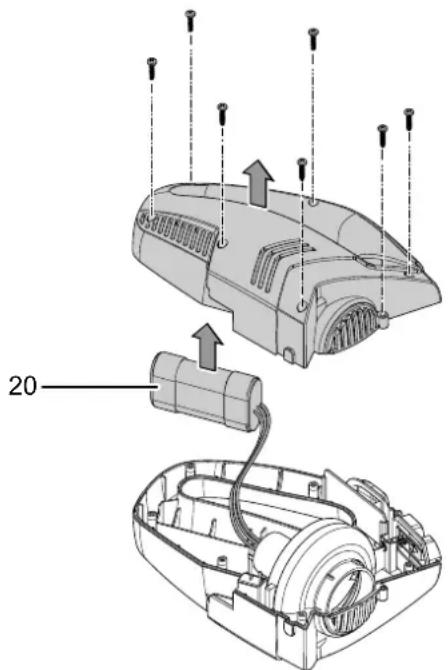

Démontage 12

Élimination des déchets 12

Indications sur le manuel d'utilisation

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matières explosives causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

Veuillezire attentivement le present manuel avant la mise en service ou l'utilisation de I'appareil et conserveze-le a proximate immediatede I'endroit d'installation ou de I'appareil même !

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'ouvre jamais le boîtier de l'appareil ni le bloc d'alimentation. Cela peut provoquer un court-circuit.
• Ne tenez pas, ne stockez pas et n'utilisez pas l'appareil et son bloc d'alimentation à proximite de flammes nues ou de surfaces chaudes.
• Ne débranchez pas l'appareil en tirant sur le cordon, mais en saississant le bloc d'alimentation.
• N'utilisez pas l'appareil sans surveillance.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Laissez refroidir l'appareil avant le transport ou la maintenance.

• N'utilisez pas l'appareil dans des atmospheres agressives.

• N'utilise pas l'appareil dans des locaux représentant un risque d'explosion.

• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'utilise pas l'appareil à proximé de baignoires, de douches, de piscines ni d'autres recipients contenant de l'eau. Risque d'électrocution!
• Ne pas exposer l'appareil à un jet d'eau direct.
• Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• N'utilise pas l'appareil à proximé des yeux ni des oreilles. Les buses et les extrémités de tuyaux doivent être tenus éloignés des yeux et des oreilles.
• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
• N'utilisez jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable de raccordement secteur.

Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'eviter tous risques.

Les cables électriques défectueux représentent un danger sérieux pour la santé.

• Ne pas s'asseoir sur l'appareil.
• Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
  Assurez-vous que le côte aspiration soit toujours exempt de saleté et de corps étrangers.
  Assurez-vous que l'ouverture d'aspiration et les sorties d'air sont libres. Un blocage du circuit d'air peut cause une surchauffe et endommager l'appareil.
• N'utilisez pas l'appareil lorsqu'il est raccordé au bloc d'alimentation.
• Nettoyez régulierement le filtré à poussières, le sac filtrant et le bac collecteur afin d'éviter une surcharge du moteur.
• Ne changez jamais d'accessoire pendant que l'appareil fonctionne.
• N'utilise jamais l'aspirateur à main sans le filtré à poussières.

Avertissements de sécurité généraux pour les chargeurs et les batteries

• N'utilisez les produits qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Ne rechargez le bloc de batteries qu'vec le chargeur spécifique par le fabricant. Un chargeur adapté à un certain type de bloc de batteries peut creer un risque d'incendie lorsqu'il est utilisé avec un autre type de bloc de batteries.
• Ne chargez pas de batterie d'une autre marque. Le chargeur ne peut etre utilise que pour la recharge de la batterie fournie et la tension indiquee dans les données techniques. Toute autre utilisation peut provoquer un risque d'incendie ou d'explosion.
• Dans de mauvaises conditions, du liquide peut etre ejecte de la batterie. Evitez alors tout contact. En cas de contact accidentel, nettoyez a I'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide medicale. Le liquide provenant des batteries peut causer des irritations ou des brûlures.
• Des vapeurs peuvent être dégagées en cas de détérioration ou d'utilisation non conforme de la batterie. Alimentez la pierce en air frais et prenez contact avec un médecin en cas de problèmes de santé. Les vapeurs peuvent irrérer les voies respiratoires.
• N'ouvrez pas la batterie. Cela peut provoquer un court-circuit.
• Ne provoquez pas de court-circuit avec la batterie. Cela peut provoquer une explosion.
• Les batteries ne doivent pas etre soumises a des chocs mecaniques.
• Protégez les pièces électriques contre l'humidité. Pendant le nettoyage ou le fonctionnement, ne les plongez jamais dans de l'eau ou d'autres liquides afin d'éviter une electrocution. Ne tenez jamais le chargeur sous l'eau courante. Veuillez respecter les indications pour le nettoyage et l'entretien.
• Le chargeur est uniquement approprié au fonctionnement en interieur.
  Le chargeur doit toujours etre propre. Un encrassement peut provoquer une ectrocution.
• N'utilisez pas le chargeur sur un support facilement inflammable (par ex. papier, tissu, etc.) ou dans un environnement inflammable. L'échauffement du chargeur provoqué par la charge peut causeur un incendie.
• N'utilisez le chargeur que pour recharger la batterie. Le chargeur ne doit pas etreutilise pour l'alimentation electrique de I'outil.

Utilisation conforme

Utilisez l'appareil à la maison ou dans la voiture pour aspirer des surfaces ou matières sèches ou humides, ou encore de petites quantités de liquides, tout en respectant les données techniques.

Nous vous recommendons d'utiliser l'appareil avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil doit uniquement etre utilisé conformément a sa destination. Toute autre utilisation ou une utilisation plus etendue n'est pas autorisee.L'utilisateur,et non le fabricant,est responsable des dommages ou des blessures qui pouraient en resultanter, et ce,quelle qu'en soit la nature.Veuillez noter que cet appareil n'a pas ete concu pour etre utilise a des fins commerciales,artisanales ou industrielles.Nous declinons toute garantie dans le cas ou l'appareil serait mis en oeuvre dans un contexte commercial,artisanal,industriel ou équivalent.

L'appareil ne doit enaucun cas servir pour aspirer des personnes ou des animaux.

L'appareil ne doit pas etre utiliser sans le filtre a poussieres ou avec un filtre endommagé.

L'appareil n'est pas conçu pour aspirer les matériaux suivants :

• Allumettes en feu
  Cendres incandescentes
• Mégots de cigarette
• Objets volumieux ou pointus, morceaux de verre
• Poussiere de pierre
• Plâtre
• Ciment ou autres particules similaires
• Matieres ou liquides inflammables et/ou corrosifs
• Substances nocives

L'appareil ne doit pas etre utiliser dans des zones explosives, en contact avec de I'eau ou en cas de forte hygrométrie.

Toute utilisefaction autre que celle qui est decrite au chapitre

« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• être conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et l'humidité. Cela peut provoquer une explosion!

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel!

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides.

Ils pourraient etre dangereux pour les enfants.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Informations sur l'appareil

Description de l'appareil

Le VC 10 E permet, à la maison ou dans la voiture, d'aspirer des surfaces et des matières non seulement seches, mais aussi humides grâce à la buse à liquides supplémentaire, ainsi que de petites quantités de liquides.

L'appareil dispose d'un sac filtrant préinstallé, d'un contrôle à poussières et d'un bac collecteur.

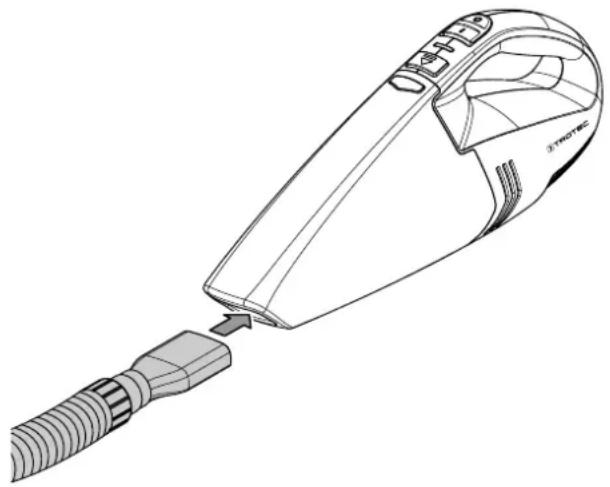

Pour bénéficier d'une plus grande flexibilité et augmenter son rayon d'action, il peut être équipé d'un tuyau de rallonge.

Le suéur supplémentaire permet de venir à bout des recoins, joints ou rainures sans aucun effort.

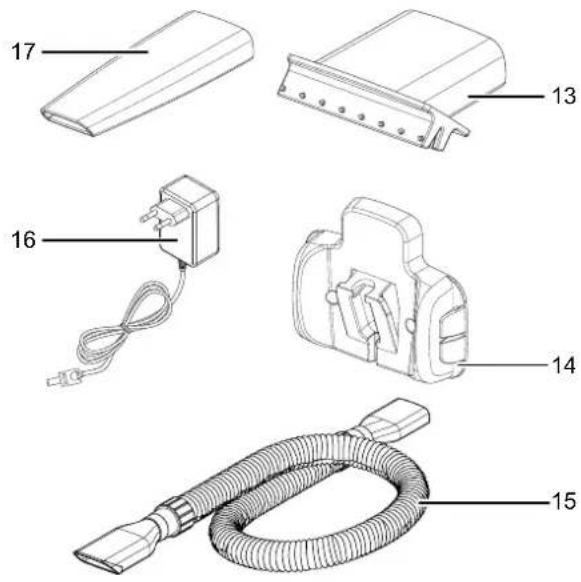

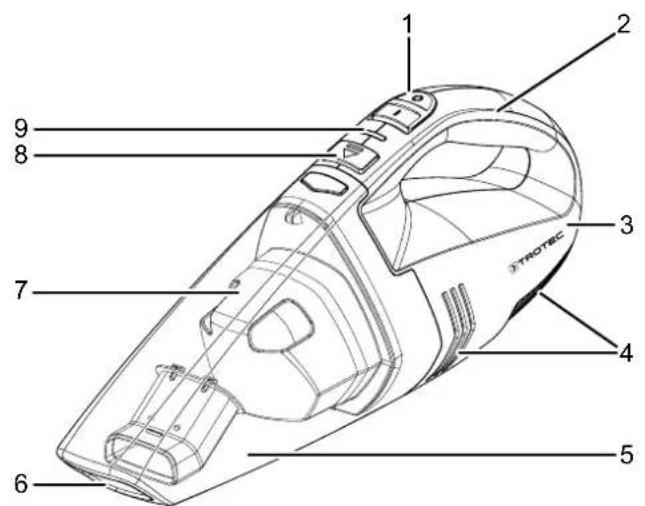

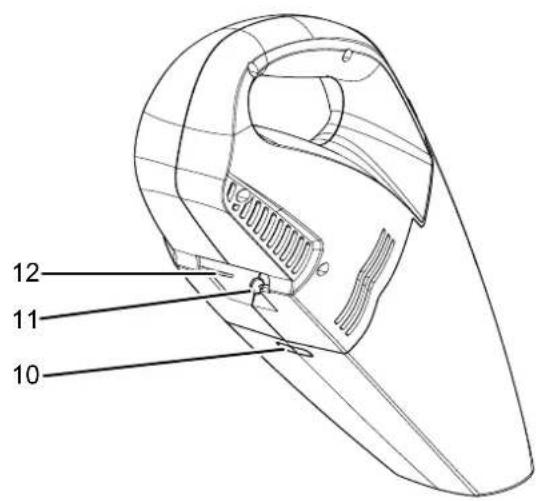

Représentation de l'appareil

N° Désignation

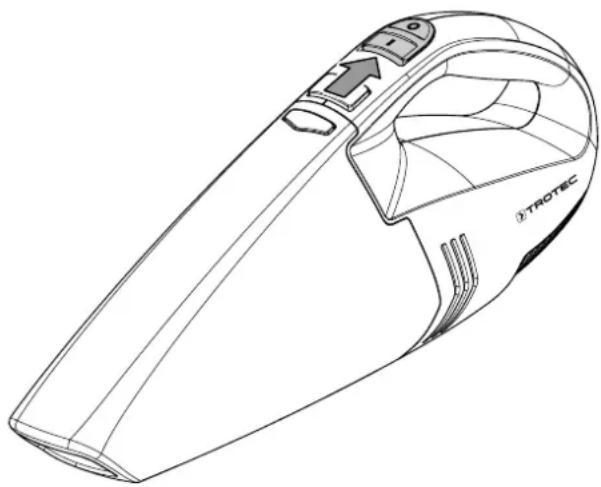

1 Interrupteur marche / arrêt

2 Poignée

3 Boîtier du moteur

4 Sorties d'air

5 Bac collecteur

6 Ouverture d'aspiration/orifice de fixation des buses d'aspiration

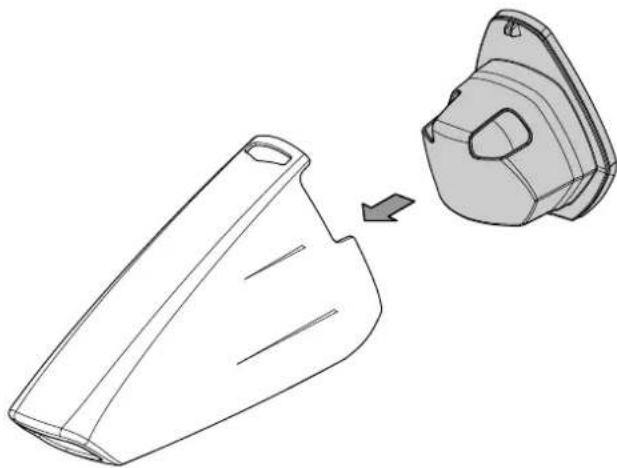

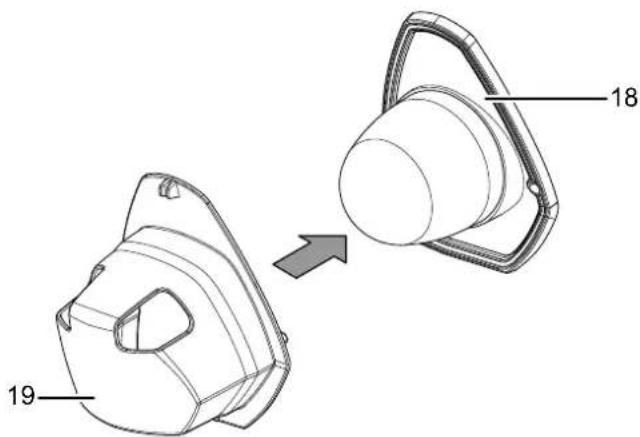

7 Filtré à poussières

8 Touche de déverrouillage

9 Voyant de fonctionnement/affichage de capacité de la batterie

10 Évidement

11 Prise

12 Rail du boîtier du moteur

13 Buse à liquides

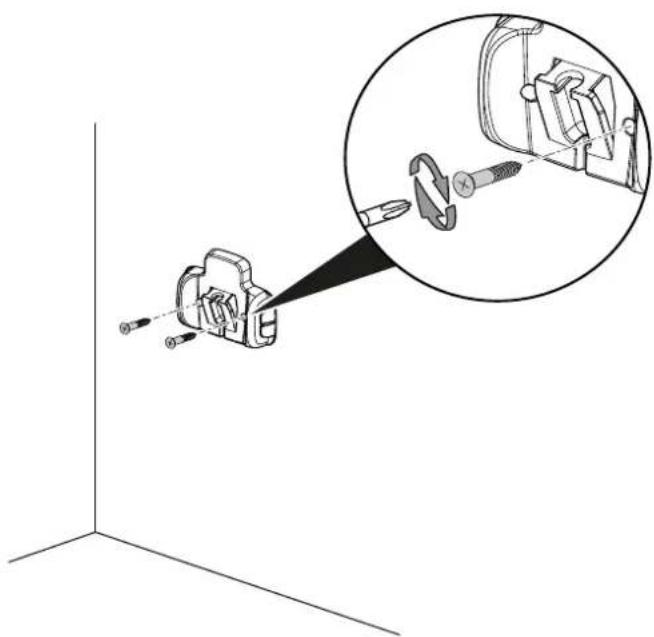

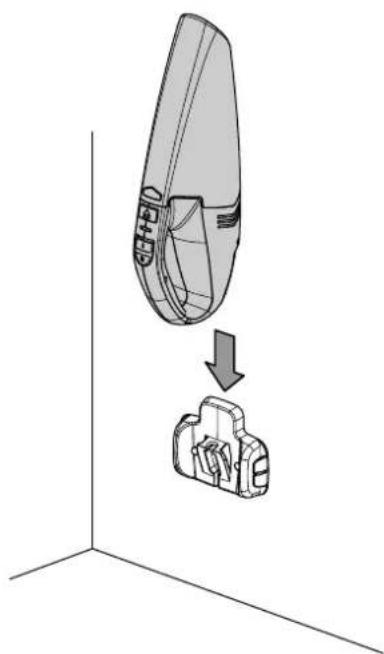

14 Support mural

15 Tuyau de rallonge

16 Bloc d'alimentation

17 Suceur

Furniture

• 1 aspirateur à main
• 1 filtré à poussières
• 1 bloc d'alimentation
• 1 buse à liquides
• 1 suceur
• 1 tuyau de rallonge
• 1 support mural
• 1 mode d'emploi
  2 chevilles
  2 vis

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle VG 10 E
Tension nominale 7,4 V	--- ©---
Puisance absorbée 40 W
Capacité max. du réservoir à poussières: Saleté sèche Liquides	400 ml 150 ml
Durée de fonctionnement max. 12 minutes
Puisance d'aspiration 2,5 kPa
Classe de protection III
Poids 0,680 kg
Longueur de tuyau 101 cm
Dimensions (longueur x largeur x hauteur)	9 x 37 x 13,5 cm
Batterie (intégrée)
Type Li-ion
Tension nominale 7,4 V	--- ©---
Capacité 1,3 Ah
Nombre de cellules 2
Chargeur
Entrée
Tension nominale 100 - 240 V /	50 - 60 Hz
Puisance absorbée 8 W
Sortie
Tension nominale 9,6 V	--- ©---
Courant de charge 300 mA
Durée de chargement de 5 à 6 heures
Classe de protection	II / ☑

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Veuillez également respecter les prescriptions nationales éventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Ne rangez jamais l'appareil de telle manière qu'il pourrait tomber dans une baignoire ou un lavabo.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'ordinateil :

au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45 °C
- dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez l'appareil de l'emballage ainsi que les accessoires.
• Contrôlez l'intégrité du contenu de l'emballage et la présence eventuelle de déteriorations.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

L'accumulateur peut être endommagé en cas d'utilisation incorrecte.

Ne chargez jamais l'accumulateur à des températures ambientes inférieures à 10^ ou supérieures à 40^ .

La batterie est partiellement chargée lors de la livraison afin d'eviter une dépréciation causée par une décharge profonde.

Il est nécessaire de recharger la batterie avant la première mise en service et lorsque la puissance est faible (levoyant de fonctionnement/l'affichage de capacité de la batterie (9) clignote en rouge). À cette fin, procédez de la maniere suivante :

1. Assurez-vous que l'appareil est eteint.
2. Insérez la fiche creuse du bloc d'alimentation fourni dans la prise (11) située sous le boîtier du moteur.
3. Raccordez la fiche d'alimentation à une prise de courant protégée selon les règles de l'art.

Levoyant de fonctionnement/l'affichage de capacité de la batterie (9) clignote en rouge et le processus de charge commence.
La charge dure entre 5 et 6 heures.

1. Attendez jusqu'à ce que l'affichage de capacité de la batterie s'allume en vert.
   La batterie est complètement chargée.
2. Debranchez le bloc d'alimentation (16) de la prise (11).
   Il est possible que l'appareil et le chargeur aient chauffé pendant le processus de charge.

Info

L'appareil ne peut pas demarrer si le chargeur est branché.

Contrôle de l'etat de charge de la batterie

Levoyant de fonctionnement/l'affichage de capacité de la batterie (9) indique l'etat de charge de la batterie de la maniere suivante :

Couleur LED Signification

Vert La batterie est complètement chargée.

Vert clignotant La batterie doit etre rechargée.

Rouge clignotant La batterie est en cours de charge.

Utilisation du tuyau et des buses

Dangerélectrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil!

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Utilisation du tuyau de rallonge

L'appareil peut être équipé d'un tuyau de rallonge (15).

Procedez de la maniere suivante pour monter le tuyau sur l'appareil :

L'appareil est eteint.

1. Branchez l'extrémité du tuyau de rallonge (15) munie du connecteur sur l'ouverture d'aspiration/l'orifice de fixation des buses d'aspiration (6) de l'appareil.

L'appareil peut désormais être utilisé avec le tuyau de rallonge (15).

Utilisation de la buse à liquides et du suceur

En fonction des besoin, l'appareil peut être équipé de la buse à liquides (13) ou du suéur (17) fournis. À cette fin, procédez de la manière suivante :

√ L'appareil est eteint.

1. Enforcez la buse souhaitee, cote raccord, dans l'ouverture d'aspiration/l'orifice de fixation des buses d'aspiration (6) de I'appareil.
2. Lors de l'utilisation de la buse à liquides, prenez soin d'orienter le bac collecteur (5) vers le bas.
3. Si vous aspírez des liquides, veillez à ce que le niveau dans le bac collecteur (5) ne dépasse pas le repère Max. L'appareil peut désormais être utilisé avec la buse raccordée.

Mise en place du support mural

Avertissement

Risque d'électrocution!

Avant de percer les trous pour le support mural (14) fourni, assurez-vous qu'aucun cable electrique ou conduite d'eau ne passse a cet endroit du mur. Si un cable electrique ou une conduite d'eau est endommagé lors du montage du support mural, il y a risque d'electrocution!

Remarque

Le support mural ne doit pas etre soumis a la luziere directe du soleil ni a d'autres sources de chaleur afin d'eviter des deterieorations a I'appareil.

Vous pouvez installer le support mural (14) fourni sur un mur adequat afin d'y ranger l'appareil. Le support mural peut également servir de station de charge dans la mesure où il permet de brancher le cable de charge sur l'appareil. Procedez de la manière suivante pour monter le support mural :

1. Fixez le support mural (14) fourni au mur au moyen des vis et des chevilles jointes.

1. Vérifiez que le support mural (14) est solidement fixé. Le support mural (14) peut désormais être utilisé pour ranger et charger l'appareil.

Insertion de l'appareil dans le support mural

Procedez de la maniere suivante pour ranger l'appareil sur le support mural (14).

L'appareil est eteint.
1. Emboitez le rail du boitier du moteur (12) à la verticale sur le support mural (14).
2. Assurez-vous que le rail du boitant du moteur (12) repose complètement sur le rail du support mural (14).

Utilisation

Mise en marche et arrêt de l'appareil

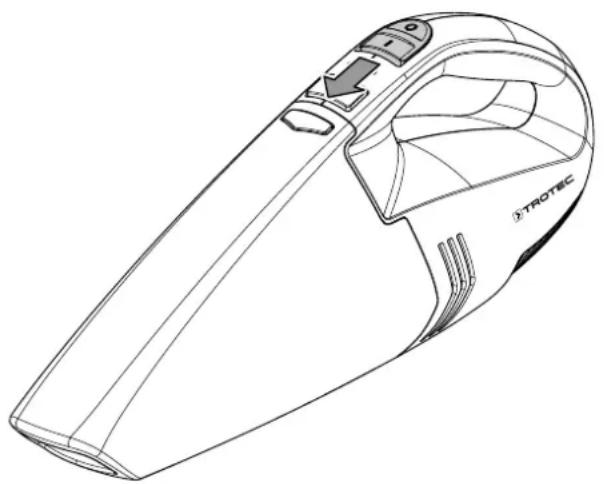

Mise en marche de l'appareil

1. Poussez l'interrupteur marche/arrêt (1) vers l'avant sur la position I.

Levoyant de fonctionnement/l'affichage de capacité de la batterie (9) s'allume en vert.
L'appareil est allumé et fonctionne.

Arrêt de l'appareil

1. Poussez l'interrupteur marche/arrêt (1) vers l'arrête sur la position 0.

Levoyant de fonctionnement/l'affichage de capacité de la batterie (9) s'eteint.
L'appareil est eteint.

Mise hors service

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Verifiez si l'appareil est raccordé correctement au chargeur et si le chargeur est branché au réseau d'électricité.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Vérifiez la protection du réseau.
• Vérifiez les détiérations eventuelles du chargeur. N'utilise pas de chargeur endommagé. Contactez le service après-vente de Trotec.
• Verifiez l'encrassement éventuel du connecteur du chargeur. Le cas échéant, nettoyez-le.
• L'accumulateur peut être défectueux. Contactez le service après-vente de Trotec.

L'appareil devient brulant :

• Les fentes d'aération doivent être libres afin d'éviter une surchauffe du moteur.
• Attendez au moins 10 minutes avant de remettre l'appareil en marche.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Verifiez si le chargeur et la prise du chargeur sont encrassés. Le cas échéant, nettoyez-les.
• Vérifiez le branchement du chargeur. L'appareil ne démarre pas si le chargeur est branche.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

Meme après verification, l'appareil ne fonctionne toujours pas parfaitement ?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation du chargeur avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boitier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.
• Sechez l'appareil avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Info

Afin de ne pas entraver le fonctionnement de l'appareil et éviter toute surcharge du moteur, videz le bac collecteur (5) et nettoyez le filtré à poussières (7) après chaque'utilisation.

Vidage du bac collecteur

Procedez de la maniere suivante pour vider le bac collecteur:
- L'appareil est eteint.

1. Tenez l'appareil en orientant le bac collecteur (5) vers le bas.
2. Appuyez sur la touche de déverrouillage (8) pour ouvrir le bac collecteur (5) et déposez-le.

1. Retirez le filtré à poussières (7) du bac collecteur (5).

2. Videz le bac collecteur (5) et rincez-le à l'eau si nécessaire.

3. Remettez le bac collecteur (5) en place sur le boîtier du moteur (3) comme il est décrit sous Accouplement du boîtier du moteur et du bac collecteur.

Nettoyage du filtré à poussières

Procedez de la manière suivante pour nettoyer le filtré à poussières :

1. Retirez le filtré à poussières (7) du bac collecteur (5).
2. Sortez le sac filtrant et sa fixation (18) du boitier du filtre à poussieres (19).
3. Enlevez les plus grosses saletés et rincez le sac filtrant (18) à l'eau froide. Laissez secher le filtré à poussières à l'air libre. Attendez que le sac filtrant (18) soit complètement sec avant de le réintroduire dans le boîtier du filtré à poussières (19).
4. Insérez le sac filtrant et sa fixation (18) dans le boîtier du filtré à poussières (19) comme il est décrit au chapitre Mise en service.
5. Insérez de nouveau le filtré à poussières (7) dans l'appareil comme il est décrit au chapitre Mise en service.

Assemblage du filtré à poussières et du bac collecteur

Avant demettre l'appareil en service, you'vez remonter le filtré à poussières et l'insérer dans le bac collecteur (5). Pour cela,procédez de la maniere suivante:

1. Emboitez le sac filtrant muni de sa fixation (18) dans le boitier du filtré à poussières (19).

Le filtré à poussières (7) est assemblé et peut être introduit dans le bac collecteur (5).

1. Enforcez le filtré à poussières (7) dans le bac collecteur (5) jusqu'à ce qu'il s'encastre parfaitement dans les rainures.

Le bac collecteur (5) peut désormais être accouplé avec le boitier du moteur (3).

Accouplement du boitier du moteur et du bac collecteur

Avant demettre l'appareil en service, you'vedez accoupler le boitier du moteur (3) et le bac collecteur (5). Pour cela, procedez de la maniere suivante:

1. Positionnez le bac collecteur (5) sur le boitier du moteur (3) de manière à ce que l'évidement (10) situé en dessous du bac collecteur se trouve sur la butée de guidage sous le boitier du moteur.
2. Poussez le bac collecteur (5) sur le boitier du moteur jusqu'à ce que la touche de déverrouillage (8) s'enclenche.

1. Vérifiez que le bac collecteur (5) est bien fixé sur le boitier du moteur (3).

Le bac collecteur (5) et le boitier du moteur (3) sont accouplés.

Démontage

Dépose et élimination de la batterie

1. Déchargez entièrement la batterie en faisant tourner l'appareil jusqu'à l'arrêt du moteur.
2. Devissez les 7 vis du boitier du moteur (3).
3. Ouvrez le boitier du moteur (3).
4. Variante A (sans connecteur): Tenez la batterie (20) et couze les fils au moyen d'une pince coupante. Isolez les extrémités des fils de la batterie au moyen d'une bande isolante afin d'eviter tout court-circuit.

Variante B (avec connecteur): Tenez la batterie (20) et coupez les fils cosses enchichables au moyen d'une pince coupante.

1. Éliminez la batterie ainsi que l'appareil conformément aux indications du chapitre Élimination.

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être eliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informé également sur les autres possibités de retard que nous proposons.

La collecte séparée des apparèels électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.

LI-lon

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez eliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
