Intellitherm Techno W C55C - Thermostat Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermostat électronique programmable, compatible avec les systèmes de chauffage central.
Utilisation	Permet de réguler la température ambiante, programmable selon les besoins de l'utilisateur.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement et nettoyer les capteurs si nécessaire.
Sécurité	Équipé de protections contre les surcharges électriques et les courts-circuits.
Informations générales	Facile à installer, compatible avec divers types de chaudières et systèmes de chauffage.

FOIRE AUX QUESTIONS - Intellitherm Techno W C55C Fantini Cosmi

Comment régler la température sur le thermostat Fantini Cosmi Intellitherm Techno W C55C ?

Pour régler la température, appuyez sur le bouton 'Menu', sélectionnez 'Réglages' puis 'Température'. Utilisez les flèches pour augmenter ou diminuer la température souhaitée, puis confirmez en appuyant sur 'OK'.

Que faire si le thermostat ne s'allume pas ?

Vérifiez d'abord que le thermostat est correctement alimenté. Assurez-vous que les piles sont chargées ou que le thermostat est bien connecté à l'alimentation. Si le problème persiste, essayez de réinitialiser le thermostat en le débranchant pendant quelques minutes.

Comment changer les piles du thermostat ?

Pour changer les piles, retirez le couvercle du compartiment des piles situé à l'arrière de l'appareil. Remplacez les piles usées par des piles neuves de type AA en respectant la polarité, puis refermez le compartiment.

Pourquoi le thermostat ne communique pas avec le système de chauffage ?

Assurez-vous que le thermostat est correctement configuré pour le type de chauffage utilisé. Vérifiez également que le signal entre le thermostat et le système de chauffage est fort. Si nécessaire, rapprochez le thermostat du récepteur.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Accédez au menu principal, sélectionnez 'Réglages', puis 'Réinitialiser'. Confirmez la réinitialisation en appuyant sur 'OK'. Cela remettra le thermostat à ses paramètres d'usine.

Que faire si le thermostat affiche un code d'erreur ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur affiché. La plupart des codes d'erreur nécessitent une action spécifique, comme vérifier les connexions ou réinitialiser l'appareil.

Comment programmer des plages horaires sur le thermostat ?

Accédez au menu 'Programmation' dans les réglages. Sélectionnez les jours de la semaine et les plages horaires souhaitées pour chaque période. Enregistrez vos réglages en appuyant sur 'OK'.

Le thermostat est-il compatible avec les systèmes de chauffage à eau chaude ?

Oui, le thermostat Fantini Cosmi Intellitherm Techno W C55C est compatible avec les systèmes de chauffage à eau chaude. Assurez-vous que les réglages sont appropriés pour votre type de système.

Comment savoir si le thermostat est en mode éco ou confort ?

L'écran du thermostat affichera le mode actuel. Si le symbole 'éco' est visible, le thermostat est en mode éco. Sinon, s'il affiche un symbole de confort, il est en mode confort.

MODE D'EMPLOI Intellitherm Techno W C55C Fantini Cosmi

Avec Intellitherm C55, il est possible de connaître la durée de la commande de chaleur (relais fermé - ON) le jour précédent et depuis le début du fonctionnement d'Intellitherm (c'est-à-dire, depuis la minute d'introduction des piles ou depuis la dernière réinitialisation). 1. Déplacer le commutateur S sur 2. Déplacer l'interrupteur P sur PROG 3. Lecture des heures de fonctionnement du premier jour 4. Lecture des heures de fonctionnement depuis le démarrage

Fonctionnement estival - climatisation

Lorsque l'interrupteur I est déplacé sur ÉTÉ, Intelliherm C55 se prépare au fonctionnement du système de CLIMATISATION. Avec la poignée rouge, il est possible de régler la température de confort qui doit être atteinte dans le local, tandis que les fonctionnements « économique » et « antigel » sont exclus. Les secteurs rouges de la couronne sur l'écran indiquent donc les périodes d'allumage du système de climatisation, et les secteurs d'autres couleurs, les périodes d'arrêt.

-Conforme aux normes CEI EN 60730-1 et ses

modifications.

• Portée des contacts 8 (5) A/250 V c. a.

-Micro-décompression (1B0)

Software classes A

• Contact en commutation libre de tension
• Réglage de la température de
• Réglage de la température
• confort de 2 °C à 62 °C

-Temperature de 2°C à 62°C -economie de 2°C à 62°C

Difflantipol+0.26C

Gradient de température de référence 4%/h

• Gradient de temporaire de reference 4 K/m. - Avont avec possiblity de protection anteil (5,3C)
• Ardent avec possibilité de protocole
• programme par commutateur DIR

Températures maximales amplitudes T45

La société se réserve le droit d'apporter sans avis préalable toute modification technique ou de fabrication qu'elle jugerait nécessaire.

- Indice de protection IP20 - Degré de pollution 2 - Ingression de tension 4000V Alimentation sans coupures à la ligne électrique avec 2 - Alimentation sans piles alcalines AA 1.5V Durée des piles : environ 2 ans - Contrôle automatique de l'état de charge des piles avec affichage sur l'écran en cas de charge insuffisante - Remplacement des piles sans perte des données programmées - Interrupteur pour le fonctionnement hivernal ou estival - Bouton de réinitialisation pour rétablir le programme préconfiguré Dimensions : 120x80x27mm

InteliTherm C55 est fourni avec un socle adapté pour le montage sur des boîtiers encastrables ronds et à 3 modules, ou bien pour un montage mural.

Monter le chronothermostat à 1,5 mètres de hauteur à partir du sol, loin des cuisines, sources de chaleur, fenêtres et portes. S'assurer que le socle soit bien fixé à plat sur la surface et ne présente pas de déformations.

2-EFFECTUER Connxions electriques

Avec 2 câbles, connecter les bornes 1-2 au système de chauffage ; il est alors possible de remettre le thermostat traditionnel à n'importe quel moment, sans besoin de réaliser d'autres connexions. Lorsque la température ambiante augmente, le relais ouvre la borne 1-2 et ferme la borne 1-4.

La borne 4 est libre et peut être utilisée, entre autres, pour effectuer des signaux.

3 - Selection du mode de fonctionnement ETEINT

Pendant les périodes ou il est ETEINT. Intellitherm peutmaintirnir une temperature fixe de 5°C ain de proteger le systeme contre les risques de gel.

Si la protection ANTIGEL est souhaitée, positionner le commutateur DIP (situé en bas, à gauche, sur l'arrière du corps du C55) vers le HAUT. Par contre, si on ne veut que le système soit complètement ETEINT, positionner le commutateur DIP vers le BAS.

Cette opération doit se faire au moment de l'installation et avant d'insérer les piles.

Introduire deux piles alcalines AA de longue durée, de bonne qualité, de 1,5V, en respectant la polarité indiquée. Les piles d'alimentation ne peuvent durer 2 ans : lorsque la charge des piles commence à être insuffisante, le symbole d'une pile clignotera sur écran.

Si au cours des 15 jours suivants, les piles ne sont pas remplaçées, Inteliltherm C55 s'est arrêté automatiquement et sur l'écran reste seulement le message DFF.

DISTANCES DE FIXATION

A = pour boiler

encasrable 503

(a 3 modules)

B=nourhfoiers

poêlons encastrables ronds

Selection « ETEINT » ou « ETEINT avec protection anteligel

Le montage ne doit être effectué que

du personnel qualifié

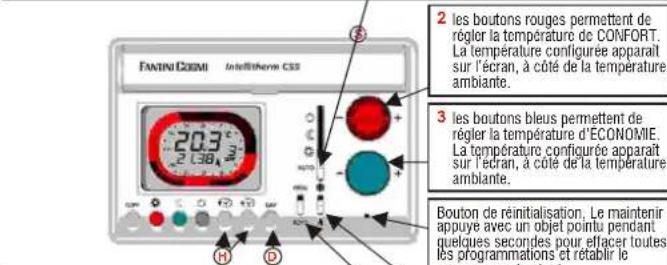

L'ecran d'intellitherm C55

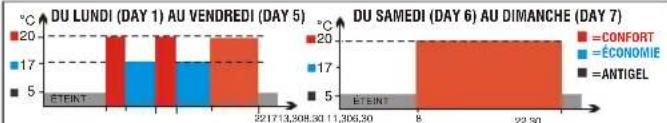

À tout moment, l'écran monte la température ambiant. L'heure et le jour de la semaine en cours, le momentane demande de chaleur. A (ou de rechargement - en et) et la signalisation de charge insuffisante des piles ( +). Sur l'écran se trouve aussi une couronne de programmation qui représente une horloge de 24 heures, divisée en 48 secteurs d'une demi-heure chacun. Chaque secteur est à son tour divisé en deux et coloré (selon le programme sélectionné) en rouge, rouge et noir ou noir. La couleur des secteurs indique le type de température programmée pour une période de temps déterminée - rouge: température de confort;

Moitié rouge, moitié noir : température d'économie - noir, étiquetée

UTILISER Intelliherm C55 AVECE LES PROGRAMMES STANDARD avec horaires et temperatures prerégiees en usage Apuere avant Installet et connecté le C55, il suffit de suiviRE les opérations enumeratedés ci-dessous

1 pouvoir fonctionner avec le programme AUTOMATIQUE HEBDOMADAIRE STANDARD avec horaires et températures préréglées en usine, déplacer le commutateur sur AUTO.

Les AUTRES programmes d'intellitherm C55

ETEINT - il maintain en permanence le système eteint ou avec la protection antigel selon la selection faite lors de I installation (voir page precedente). TOUJOURS ECONOMIE - il maintain en permanence la temperture d'ECONOMIE configurer avec les boutons bleus. TOUJOURS CONFORT - il maintain en permanence la temperture de CONFORT configuerée avec les boutons rouges.

Personnalisation d'intellitherm C55 (programmation)

La programmation d'Intellitherm C55 est très simple : il ne faut que changer la couleur des secteurs sur la couronne correspondante aux horaires souhaités : - couleur rouge pour les horaires pendant lesquels on peut une température de confort. - couleurs rouge et noir pour les horaires pendant lesquels on peut une température d'économie. - couleur noire pour les horaires pendant lesquels on peut que le système soit éteint. Pour changer les couleurs des secteurs, il suffit d'effectuer les opérations énumérées ci-dessous.

2 déplacer l'interrupteur P vers le haut, sur PROG (programmation) L'écran affiche les heures 00.00 et « day 1 » Le curseur clignotant de la couronne se place automatiquement sur le 1er secteur, après le 24.

3 Déplacer le curseur clignotant en avant ou en arrière au long de la couronne avec les boutons. Sur la couronne, le secteur dont on peut changer la couleur clignote et l'heure respective apparaît sur l'écran.

4 appuyer sur les boutons pour colorer les secteurs de la couronne. A chaque pression sur un des trois boutons, le secteur prend une couleur différente et le curseur avance d'une demi-heure: -bouton rouge, secteur rouge. -bouton bleu, secteur moitié rouge, moitié noir. -bouton noir, secteur noir. Pour déplacer le secteur sans changer les couleurs des secteurs, appuyer sur les boutons

Avec Intellihern C55, il est possible d'exclure temporairement et à tout moment le programme automatique sans le modifier, afin d'obtenir en permanence pendant une période réglable de 1 à 240 heures la température souhaitée (confort, économie, éternité).

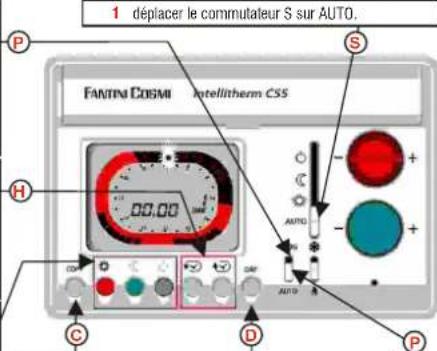

2 Interrupteur p sur AUTO

3 appuyer sur les boutons rouge, bleu ou noir pour configurer le nombre d'heures (affiché sur l'écran) pendant lesquelles on peut exclure le programme automatique et « force » temporairement la température de confort, d'économie ou l'arrêt du système (étant). La couronne sur l'écran prendra la couleur de la température choisie.

5 Une fois les programmes des heures d'un jour, appuyer sur le bouton D pour changer de jour et répéter les opérations antérieures pour tous les autres jours de la semaine. Si le programme d'un jour déterminé sert aussi aux jours suivants, le copier en appuyant sur la touche C (Copy). Le jour augmente d'une unité et le programme mémoire se produit sur le nouveau jour.

Une fois les modifications finies, placer l'interrupteur P sur AUTO.

Une fois le temps programme écourté, l'Intelilcheme reprend la programme automatique. Pour réduire ou excure la période JOLLY avant le temps prévu, appuyer sur un bouton d'une couleur différente de celle de la couronne sur l'écran.
