Landroid L WR153E - Tondeuse à gazon WORX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon robotisée
Marque	Worx
Modèle	Landroid L WR153E
Tension nominale	20 V Max.* (18 V nominal)
Vitesse à vide	2200 tr/min
Zone de coupe maximale	1500 m²
Diamètre de coupe	22 cm
Hauteur de coupe	30 à 60 mm (4 positions)
Type de batterie	Lithium-ion 20 V, 4,0 Ah (modèle WA3553.3)
Durée de charge	Environ 70 minutes
Modèle de chargeur	WA3762 (UK/IT/CH) ou WA3751 (autres pays)
Poids	9,8 kg
Classe de protection	III
Connectivité	Wi-Fi 2,4 GHz, application mobile (Android/iOS)
Capteur de pluie	Oui, avec temporisation réglable (défaut 180 min)
Programmation	Automatique via cloud ou manuelle
Sécurité	Code PIN, arrêt automatique en cas de levage, protection contre les obstructions
Entretien	Nettoyage régulier, remplacement des lames tous les 2 mois, stockage hiver
Pièces détachées	Lames, batterie, câble périphérique, connecteurs de réparation
Réparabilité	Mise à jour logicielle OTA ou via clé USB, assistance en ligne

FOIRE AUX QUESTIONS - Landroid L WR153E WORX

Comment installer le câble périphérique de la tondeuse Worx Landroid L WR153E ?

Placez le socle de recharge sur une surface plane, à moins de 10 m d'une prise. Déroulez le câble autour de la pelouse en respectant les distances : 26 cm des bordures avec marche, 10 cm sans marche. Fixez le câble avec les chevilles fournies (tous les 80 cm). Connectez les extrémités dénudées aux bornes du socle (rouge et noire). Vérifiez que le voyant du socle devient vert fixe.

Comment changer le code PIN par défaut ?

Allumez la tondeuse et entrez le code par défaut AAAA. Appuyez sur la touche → (D) pour accéder au menu, sélectionnez l'icône cadenas avec les touches ← et →, puis OK. Choisissez 'Modifier le code PIN', saisissez l'ancien PIN (AAAA), puis le nouveau PIN (lettres A à D) et confirmez. Notez votre nouveau PIN en lieu sûr.

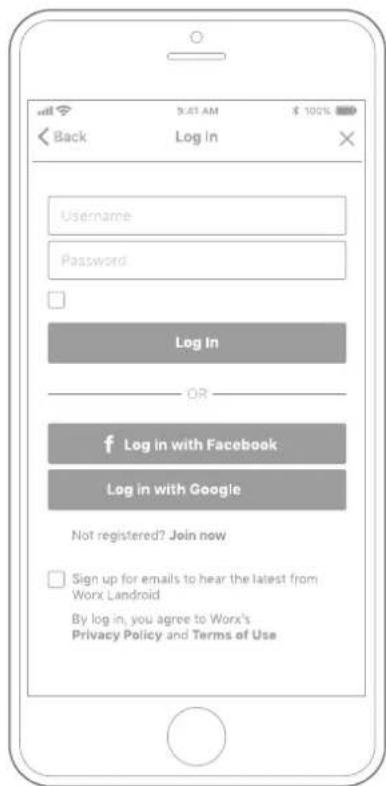

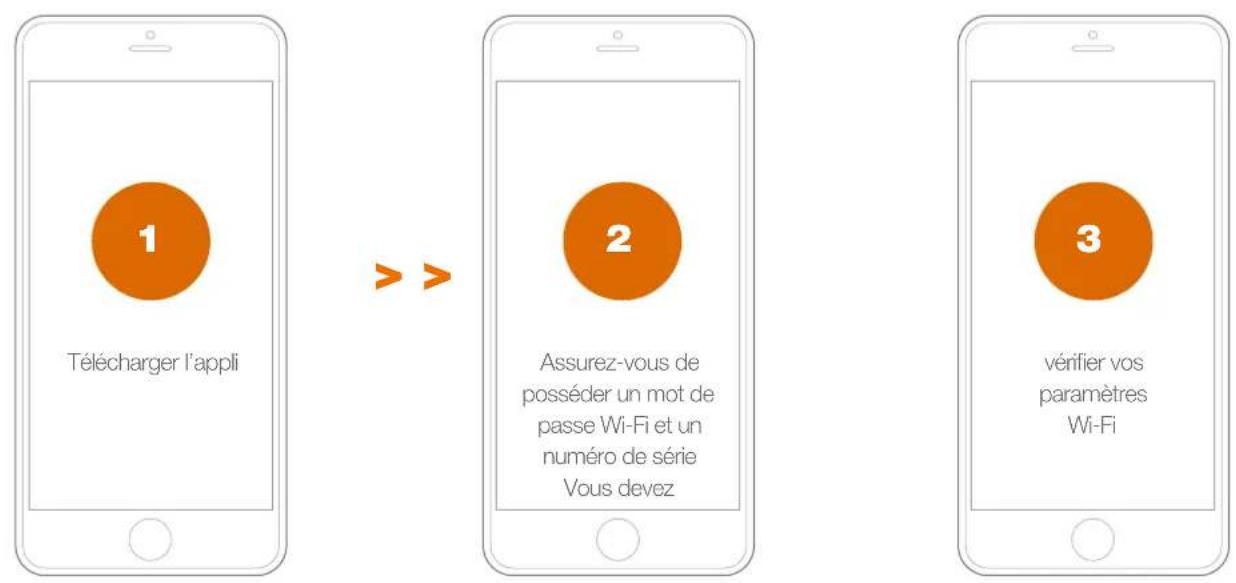

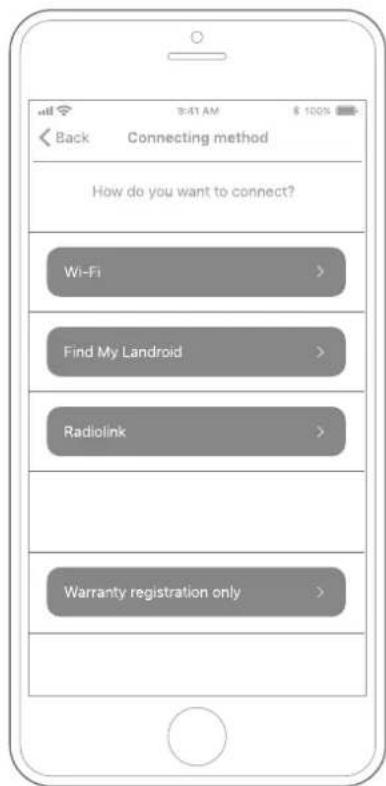

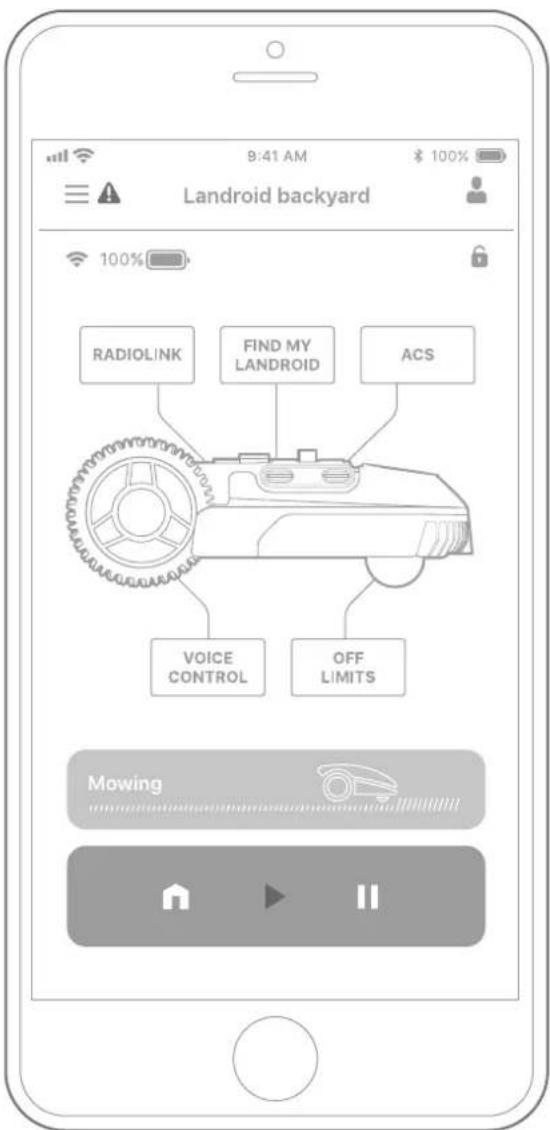

Comment connecter la tondeuse à mon réseau Wi-Fi ?

Téléchargez l'application Worx Landroid (Android 4.4.2+ ou iOS 11+). Créez un compte, puis scannez le code QR ou saisissez le numéro de série (sous le capot arrière). Assurez-vous que votre Wi-Fi est en 2,4 GHz. Suivez les instructions de l'application pour associer la tondeuse.

Que faire si l'écran affiche 'Hors zone de travail' ?

Si la tondeuse est à l'intérieur du câble périphérique, vérifiez que le voyant du socle est vert fixe. Si le voyant est rouge, contrôlez que le câble est correctement connecté au socle. Sinon, éteignez la tondeuse, replacez-la dans la zone de travail, rallumez-la et appuyez sur START.

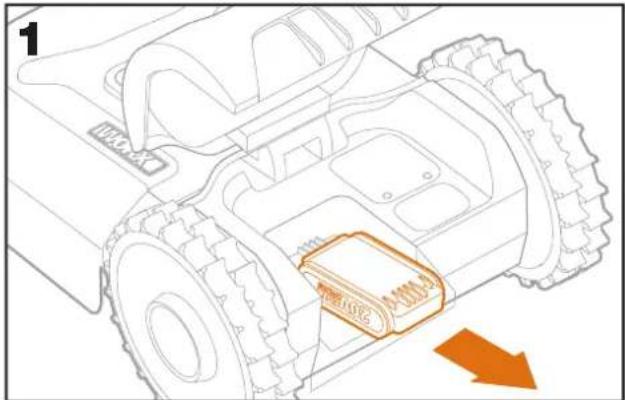

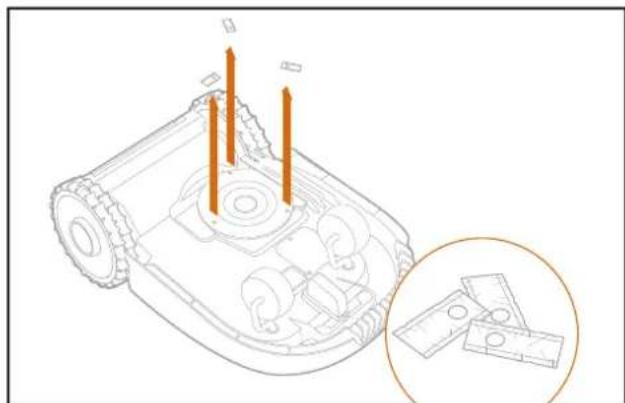

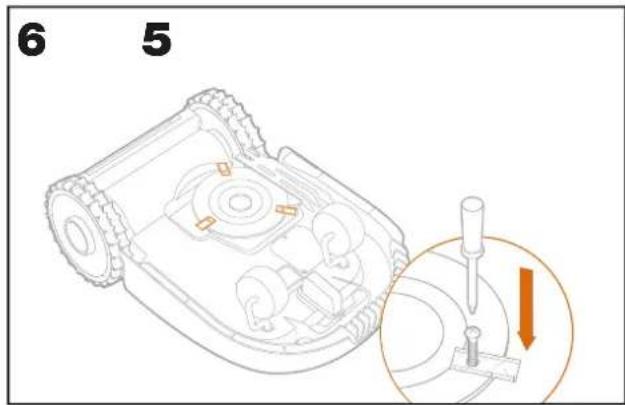

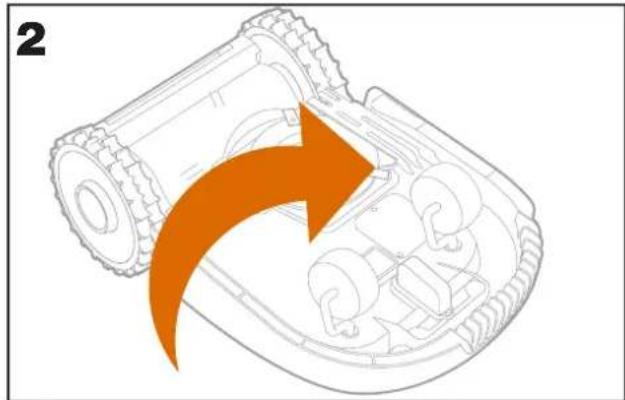

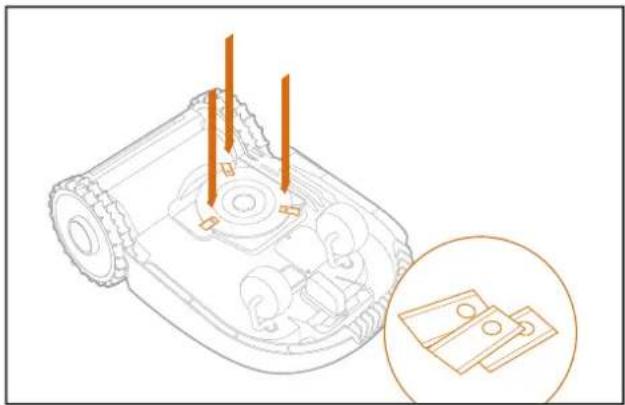

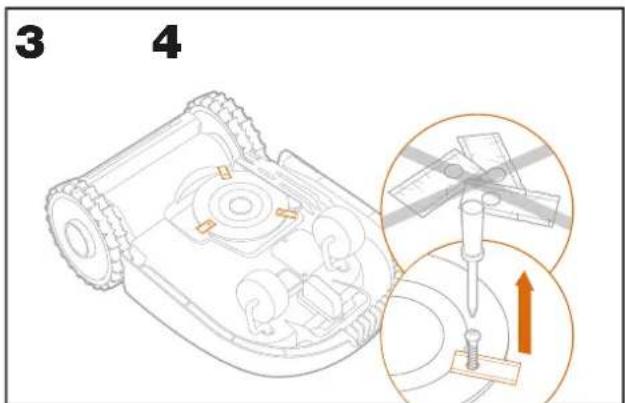

Comment remplacer les lames de la tondeuse ?

Éteignez la tondeuse et retirez la batterie. Portez des gants de protection. Retournez la tondeuse, dévissez les vis de fixation du disque de coupe (utilisez un tournevis). Remplacez toutes les lames en utilisant de nouvelles vis. Assurez-vous que la lame tourne librement. Remontez la batterie.

Comment stocker la tondeuse en hiver ?

Nettoyez soigneusement la tondeuse. Chargez complètement la batterie. Éteignez l'interrupteur principal. Rangez-la dans un endroit sec et frais (garage ou remise). La batterie doit être conservée à une température entre -20°C et 60°C.

Comment régler manuellement les horaires de tonte ?

Allumez la tondeuse et entrez le code PIN. Appuyez sur → (D) puis sélectionnez l'icône horloge avec OK. Choisissez 'Régler temps travail'. Sélectionnez un jour, puis réglez l'heure de début et de fin avec les touches ↑/↓ et ←/→. Validez avec OK. Vous pouvez aussi ajuster le pourcentage de temps de travail dans le menu.

Quelle est la surface de tonte maximale pour le modèle WR153E ?

La zone de coupe maximale est de 1500 m². La longueur du câble périphérique ne doit pas dépasser 350 mètres et la distance entre le centre de la pelouse et le câble doit être inférieure à 25 mètres.

Comment nettoyer la tondeuse ?

Éteignez la tondeuse et retirez la batterie. Utilisez un chiffon humide pour le boîtier. N'utilisez jamais de nettoyeur haute pression ou d'eau courante. Retournez la tondeuse pour nettoyer le châssis et le disque de coupe avec une brosse. Nettoyez les contacts de charge avec un chiffon sec.

Que faire en cas de pluie ?

La tondeuse est équipée d'un capteur de pluie. Elle retourne automatiquement à son socle de recharge et attend par défaut 180 minutes après la fin de la pluie. Vous pouvez modifier ce délai dans les paramètres (menu 'Retard de pluie') ou le désactiver en réglant 000 min.

MODE D'EMPLOI Landroid L WR153E WORX

Traduction des instructions originales

WR153E

WR155E

LANDROID

UNMANNED

MOWING

VEHICLE

Sommaire

Bienvenue
pag. 03	Coordonnées
La sécurité avant tout
pag. 04	Consignes de sécurité importantes
Se familiariser avec Android
pag. 06	Contenu du carton
pag. 07	À la découverte de Android
pag. 08	Fonctionnement de Android
Guide de démarrage
pag. 10	Planification
pag. 13	Installation
pag. 17	Démarrer Android

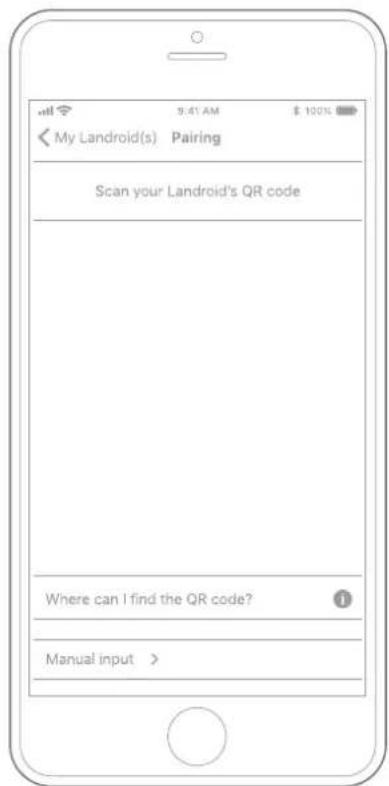

pag. 19	Connector Android à Internet
pag. 21	Utiliser l'appli
pag. 22	Options Android
Maintenance
pag. 23	Le garder opérationnel
pag. 24	Le garder propre
pag. 25	Le garder charge
pag. 25	Le ranger pendant l'hiver
pag. 25	le tenir à jour
Référence Rapide
pag. 27	Programmation manuelle
pag. 30	Messages de fonctionnement
pag. 31	Messages d'erreur
pag. 34	Dépannage
pag. 38	Données techniques

Totalement autonome, entièrement configurable, flexible et efficace, Landroid taille votre herbe et vous offre la meilleure pelouse possible. Le présent manuel vous familiarise avec son contenu.

Nous sommes à votre service :

Assistance

Site du propriétaire de Landroid

www.worx-europe.com/myandroid

Assistance téléphonique du service client

xxxxxx

Consignes de securite importantes. conservez pourune consultation ulterieure.

Attention: lire l'intégralité des avertissements et consignes de sécurité pour un fonctionnement en toute sécurité de la machine. Le non-respect des avertissements et consignes peut provoquer des électrocutions, des incendies et /ou des blessures graves.

• Landroid ne convient pas à l'utilisation par des personnes (y compris les enfants) représentant des déficiences physiques, sensorielles ou mentales ou une expérience et des connaissances insuffisantes, à moins qu'elles bénéficient d'une supervision ou d'instructions relatives à l'utilisation de l'appareil de la part d'un tiers responsable de leur sécurité. Les enfants doivent être surveillés pour veiller à ce qu'ils ne jouent pas avec Landroid.
• L'android ne peut être utilisé qu'avec l'alimentation électrique fournie.

Consignes de sécurité avant utilisation

• Veillez à lire les instructions. Assurez-vous de comprendre les instructions et de vous familiariser avec les commandes et l'utilisation adecquate de Landroid.
• Ne jamais autoriser des personnes n'étant pas imprégnées de ces instructions ou les enfants à utiliser Android. L'opérateur ou l'utilisateur est responsable des accidents ou dangers auxquels sont exposées les autres personnes ou les biens.

Préparation avant utilisation

S’assurer de l’installation correcte du câble périphérique en respectant les instructions - Inspecter régulièrement les endroits où le Android va et être utilisé et retirer tous les cailloux, bâtons, fils de fer, os et autres objets étrangers - Procéder régulièrement à des inspections visuelles pour vérifier que les lames, écrous de lame et le dispositif de coupe ne sont pas usés ou endommagés. Remplacer les lames et écrous usés ou endommagés des appareils - Éteindre le Landroid, retirez la batterie, portez des gants de protection et faites preuve de vigilance lors de l’inspection des lames, car une lame en rotation peut entraîner la rotation des autres lames

AVERTISSEMENT! La tondeuse à gazon ne doit pas fonctionner sans les protections en place

Fonctionnement en toute sécurité

• Ne jamais faire fonctionner l'appareil avec des protections défectueuses ou sans les protections en place
• Ne pas placer les mains ou les pieds près des parties rotatives
• Ne jamais se saisir du Landroid ou le porter en cours de fonctionnement
• Éteindre la machine et retirer la batterie avant de dégager une obstruction et avant de contrôler le Landroid, le nettoyer ou travailler dessus.
• Il n'est pas autorisé de modifier la convention originelle du L'Android. Toute modification effectuée par vous est à vos risques et périls.
• Démarrer Landroid dans le respect des instructions. Lorsque le bouton d'alimentation est allumé, assurez-vous de garder vos mains et vos pieds éloignés des lames rotatives.
• Ne jamais soulever le Android ou le porter lorsqu'il est sous tension
• Ne rien poser au-dessus du Android ou de son socle de recharge.
• Ne pas utiliser le Landroid avec un disque de coupe ou un boîtier défectueux. Ne pas l'utiliser avec des lames, des vis, des écrous ou des câbles défectueux.
• Eteignez le Landroid si vous n'envisagez pas de l'utiliser pendant une période prolongée
• L'Android ne peut démarrer que si l'alimentation est allumée et le bon code PIN a été saisi
• Évitez d'utiliser le Android par mauvais temps, en particulier s'il y a un risque de foudre.
• Ne pas toucher les composants mobiles dangereux avant qu'ils soient complètement à l'arrêt
• Ne pas laisser le LANDROID fonctionner sans surveillance si vous savez qu'il y a des animaux de compagnie, des enfants ou des personnes à proximité

Attention : Lorsque la tondeuse est retournée, l'interrupteur principal doit toujours être sur Off. L'interrupteur principal doit être sur OFF et la batterie doit être retirée pour tout travail sous la tondeuse, comme le nettoyage ou le remplacement des lames.

• Ne pas laver Landroid avec un nettoyeur haute pression - sous l'effet de la pression, l'eau peut pénétrer dans le Landroid et endommager le circuit électronique
• Pour éviter des blessures, portez des gants de protection lorsqu'you remplace les lames
• Maintenir tous les écrous, boulons et vis serrés pour garantir que le Landroid préserve des conditions de travail sûres
• Inspecter le Landroid chaque semaine et remplacer les composants usés et endommagés par mesure de sécurité. S'assurer que toutes les lames de rechange du bon type sont utilisées. S'assurer que les batteries sont chargées avec la station de recharge Landroid. L'utilisation incorrecte peut entraîner des électrocutions ou la surchauffe de la batterie. L'entretien du Landroid doit se faire selon les instructions du fabricant.

Connecter uniquement l'alimentation électrique (PSU) de la station de recharge Landroid à un circuit d'alimentation protégé par un dispositif à courant résiduel (DCR) avec un courant de déclenchement de pas plus de 30mA.

Transport sécurisé

L'emballage d'origine doit être utilisé lors du transport du Landroid sur de longues distances. - Pour déplacer le Android en toute sécurité dans la zone de travail :

• appuyer sur le bouton STOP pour arrêter la tondeuse
• Transporter la tondeuse avec le disque de coupe éloigné du corps

Sécurité de la batterie

• Ne pas démonter, ouvrir ou broyer le bloc batterie
• Ne pas court-circuiter le bloc batterie. Ne pas stocker les blocs batterie n'importe comment dans une boîte ou un tiroir où elles peuvent se court-circuiter mutuellement ou être court-circuitées par des matériaux conducteurs. Lorsque le pack batterie n'est pas utilisé, tenir éloigné des objets en métal tels que des trombones, des pièces, des clés, des clous, des vis ou d'autres petits objets en métal pouvant créer une connexion d'une borne à une autre. La mise en court-circuit des bornes de batteries peut causer des brûlures ou un incendie.
• Ne pas exposer le bloc batterie au feu ou à la chaleur. Éviter de le stocker dans un lieu directement exposé à la lumière du soleil
• Ne pas soumettre le bloc batterie à un choc mécanique.
• Solliciter immédiatement une aide médicale en cas d'ingestion d'une cellule de la batterie ou du bloc entier. Garder le bloc batterie propre et sec. Le bloc batterie offre ses meilleures performances lorsqu'il fonctionne à une température avoisinant les 20°C. Lors de l'élimination des blocs batterie, garder les blocs batterie des différents systèmes électro-chimiques séparés les uns des autres.
• Recharger uniquement à l'aide du chargeur indiqué par Wox. Ne pas utiliser un chargeur différent de celui spécifique pour utilisation avec le Landroid.

Un chargeur adapté à un type spécifique de bloc batterie peut provoquer un incendie s'il est utilisé avec un autre bloc batterie

• Ne pas utiliser un bloc batterie qui n'est pas conçu pour cet équipement. Garder le bloc batterie hors de portée des enfants.
• Éliminer la batterie selon les normes d'usage. Ramener les batteries usagées dans les lieux de collecte et de recyclage locaux.

Appareil de classe III

• Les produits électriques usagés ne doivent pas être éliminés avec les déchets ménagers. Veuillez recycler s'il existe des infrastructures prévues à cet effet. Consultez les autorités ou revendeurs locaux pour des conseils de recyclage.

AVERTISSEMENT! Le Landroid peut être dangereux s'il est utilisé incorrectement. Lisez attentivement l'intégralité du Manuel d'utilisation et imprégnez-vous de son contenu avant d'utiliser votre Landroid. AVERTISSEMENT! Maintenir une distance de sécurité par rapport à la machine lorsque vous l'utilisez. AVERTISSEMENT! Éteindre la machine et retirer la batterie avant de travailler dessus ou de la soulever. AVERTISSEMENT! Ne pas monter sur la machine.

Contenu du CARTON

A 1 Worx Android L B 2 connecteurs de réparation de câble C 3 lames de rechange D 1 clef Allen E 1 socle de recharge F 8 vis

G Chevilles de bord (WR153E x 270 - WR155E x 340) H 1 alimentation électrique Cablepériphérique(WR153E200m-WR155E250m) J 1 batterie 20V (WR153E 4.0Ah - WR155E 5.0Ah) K 2 jauges de distance pour cable périphérique 1 règle de Bertelsen

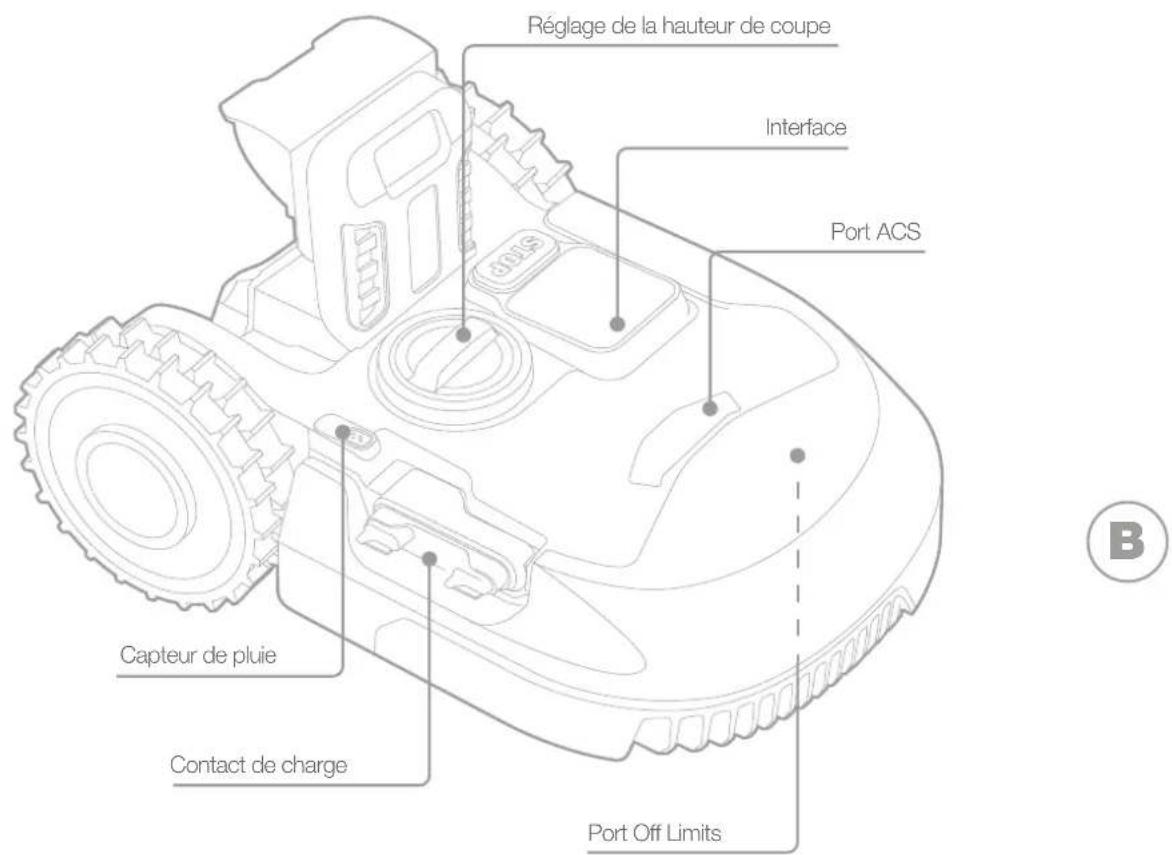

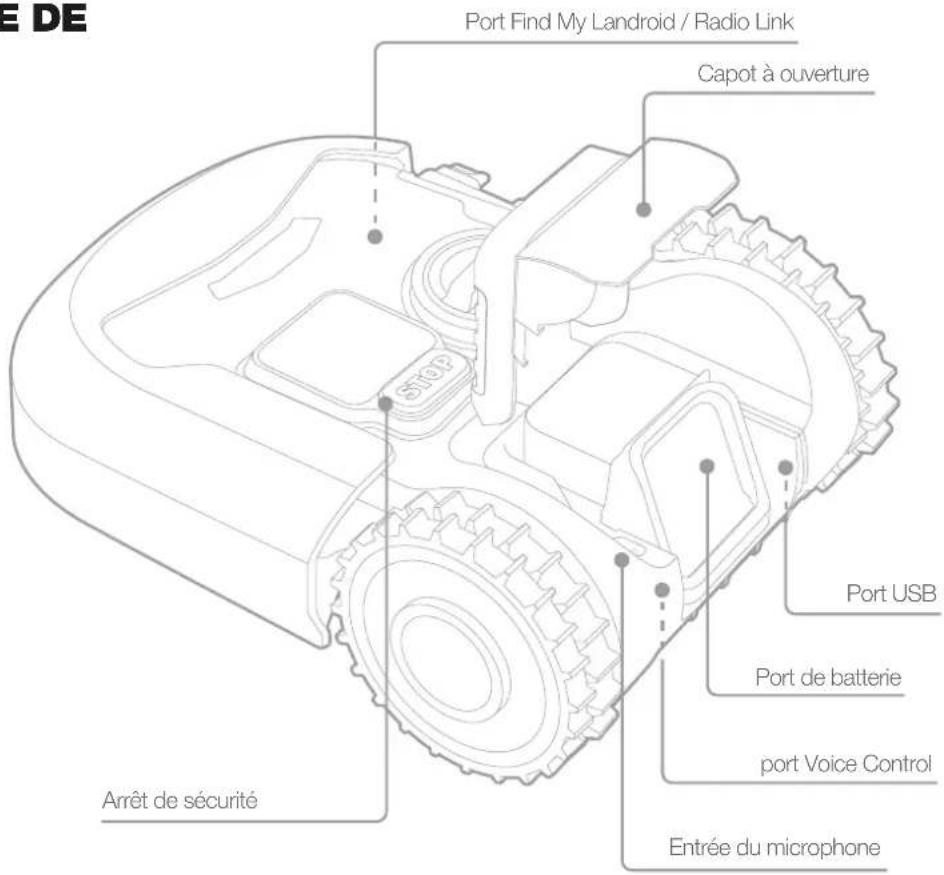

À LA DÉCOUVERTE DE LANDROID

Fonctionnement de landroid

Dans la section suivante, nous aimerions vous aider à mieux comprendre comment fonctionne le Android.

Le Landroid est une machine autonome capable de fonctionner toute seule. Elle sait quand se rendre vers son socle de recharge, peut détecter la pluie, peut s'arrêter si elle perçoit un problème et sait comment s'arrêter, faire demi-tour ou prendre un virage lorsqu'elle rencontre un obstacle qui lui bloque la route. Pour éviter un accident, le Landroid va également empêcher automatiquement son disque de coupe de continuer à tourner lorsqu'il est soulevé du sol.

Programmation automatique et intelligente

Le Landroid se programme de manière automatique, étudie vos pelouses et établit le programme parfait pour elles. À l'aide de l'informatique en nuage, le Landroid adapte continuellement les cycles de tonte au taux de croissance réel de votre herbe. Bien que vous puissiez le programmer manuellement, nous vous conseillons de profiter de sa programmation automatique avancée en connectant le Landroid à internet et en utilisant l'appli Landroid gratuite.

Se recharge tout seul

Lorsque vous Landroid doit être rechargé, il arrête de tondre et suit le câble périphérique dans la direction anti-horaire pour retourner vers son socle de recharge. Une fois la recharge terminée, le Landroid recommence automatiquement à tondre ou reste sur son socle de recharge en fonction de son programme de tonte.

Gestion des cordures

Le LANDROID est programmé pour tondre l'herbe le long du périmètre de votre gazon une fois par semaine chaque lundi. Si vous souhaitez modifier ce réglage d'usine, vous pouvez le modifier via your smartphone ou en utilisant le panneau de commande dans les menus «Temps de travail-Régler temps travaillé».

Voir les instructions détaillées à la fin de ce manuel.

Capteur de pluie

Le Landroid est 100% résistant aux intempéries et reste volontiers à l'extérieur. Toutefois, la tonte d'une herbe mouillée n'offre pas toujours le meilleur rendu ou résultat. Le Landroid est équipé d'un capteur de pluie qui détecte la pluie et demande au Landroid d'arrêter de tondre et de retourner à son socle de recharge.

Temps d'attente après pluie

Après une pluie, le Android redémarre lorsque l'herbe n'est plus mouillée. Le temps d'attente par défaut après une pluie est de 180 minutes. Le paramètre temps d'attente peut être modifié via l'application Android ou en utilisant le panneau de commande. Voir les instructions détaillées à la fin de ce manuel.

Dans les conditions météorologiques les plus extrêmes...

En cas d'orage, protégez le Landroid en débranchant le socle de recharge, en déconnectant le câble périphérique et en vous assurant que le Landroid ne peut pas se recharger. Pendant l'hiver et en particulier en cas de temps très froid et de neige, nous vous conseillons de gérer le Landroid à l'intérieur. Dans certains pays, nous proposons des services d'entretien d'hiver pour votre Landroid afin qu’il soit prêt pour la saison de végétation au printemps. Contactez votre revendeur ou vérifiez en ligne pour plus d’informations.

Plus de dépôts d'herbe à ramasser

La tonte quotidienne du Landroid produit des dépôts très courts qui n’ont pas besoin d’être ratissés. Ces dépôts constituent un nutriment biologique parfaitement sain pour toute pelouse. La tonte fréquente favorise la densité des brins d’herbe et prévient efficacement la propagation de la mauvaise herbe.

Les modèles Landroid M et L possèdent une fonction Cut to Edge. La lame excentrée spéciale du modèle Landroid M et L vient aussi près que possible du bord de votre pelouse; vous n'aurez donc besoin que de peu ou pas de boiseries.

Hauteur de coupe

La hauteur de coupe du Landroid peut être réglée entre 30mm et 60 mm par crans de 10 mm. Avant la mise en service du Landroid, assurez-vous que la hauteur de la voie herbe ne dépasse pas 10 cm. Si elle est plus longue, utilisez une tondeuse conventionnelle pour la couper avant d'utiliser le Landroid. Si vous vouez raccourcir de manière drastique la hauteur de la voie herbe, il est conseillé de le faire graduellement en réglant la hauteur de coupe par crans.

Sécurité et protection par PIN

Pour prévenir toute utilisation par des personnes non autorisées, le Android est protégé par un code PIN que vous pouvez facilement configurer. Si le Android est connecté à votre réseau Wi-Fi, vous pouvez le verrouiller à partir de votre smartphone à travers l'appli. Si une sécurité supplémentaire est requise, nous avons également une option Find My Android qui vous permet de tracer votre Landroid via une carte SIM prépayée intégrée.

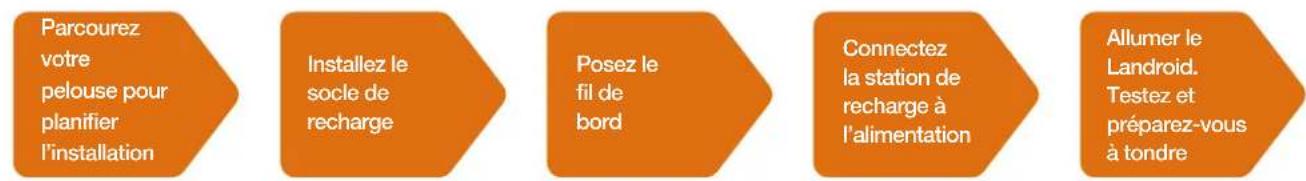

Installallez vous-méme votre landroid?

PLUS FACILE QUE VOUS LE PENSEZ

Installez vos appareils scrupuleusement selon les instructions suivantes. En gros, il s'agit d'installer le socle de recharge et de disposer le câble périphérique tout autour de votre pelouse. En plus du présent manuel, vous pouvez utiliser le guide de démarrage à l'intérieur du carton et regarder le tutoriel vidéo exhaustif sur la chaîne YouTube*.

• Ces informations sont fournies à toutes fins utiles, mais ne se substituent pas au manuel d'instruction et aux consignes de sécurité qui doivent être lus et compris.

Chaque MINUTE consacrée à la planification vous épargne 10 minutes d'exécution

L'installation du Android est encore plus facile si vous avez une idée claire de ce que vous devez faire. Une planification adecquate vous permet d'éviter des erreurs ou d'avoir à réajuster l'installation une fois qu'elle est terminée.

Le câble périphérique du Landroid est conçu pour rester à la surface de votre pelouse. Quasiment invisible à partir du premier jour, il sera enterré dans le sol dans quelques semaines après. Si vous souhaitez enterrer le fil, il est conseillé de l'ancrer au sol au préalable et de vérifier le bon fonctionnement de l'installation en exécutant Landroid sur l'ensemble du périmètre. Ceci vous permettra de vérifier facilement tous les aspects et, si nécessaire, de modifier la configuration avant d'enterrer le fil. N'entrez le fil qu'à quelques centimètres sous la surface du sol de façon à ce que le fil préserve un bon signal.

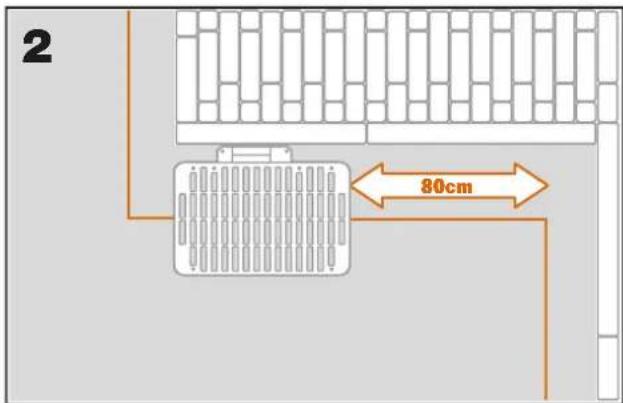

Planification pour la station de charge

La station de charge est le dispositif où va votre Landroid pour être rechargé. C'est également l'aire de stationnement sur lequel il reste entre chaque session de tonte.

Trouvez-lui un emplacement adéquat en gardant à l'esprit ce qui suit :

• Elle doit être sous tension, alors elle ne doit pas être placée à plus de 10 m d'une prise de courant AC
• Si possible, choisissez un emplacement ombragé car les batteries et chargeurs supportent mal la surchauffe
• Le socle doit être placé sur une surface plane pour une fixation solide
• Évitez de la positionner près d'arroseurs

Vous pouvez placer la station de charge sur votre gazon ou sur une surface dure comme un allée à condition que le gazon et la surface dure soient à la même hauteur (sans escaliers).

Pour entrer dans la station, le Landroid a besoin d'une trajectoire rectiligne vers l'avant d'au moins 80 cm. Sur le côté de sortie, il a besoin d'une trajectoire rectiligne d'au moins 30 cm avant de tourner à gauche (fig. 1). En cas de virage à droite, une trajectoire rectiligne n'est pas nécessaire (fig. 2).

Liste à cocher station de charge :

à portée de la prise de courant AC dans une zone ombragée trajectoire rectiligne vers l'entrée ; trajectoire rectiligne à la sortie si nécessaire terrain plat aucun arroseur à proximité

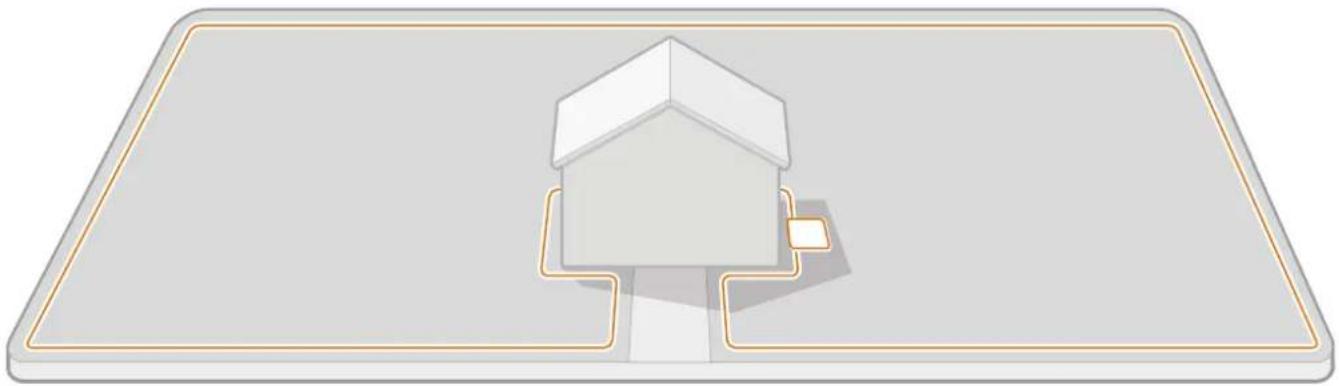

Planifier l'installation du câble périphérique

Le fil doit être placé à une certaine distance du bord de la pelouse. Cette distance varie en fonction de ce qui se trouve de l'autre côté du bord. Différentes parties de votre gazon doivent être en bordure de différentes structures:

1. Si le bord de la pelouse se trouve à la limite d'une marche d'escalier : gardez le fil à 26 cm du bord.
2. Si le bord de la pelouse se trouve à la limite d'une chemin de même hauteur : gardez le fil à 10 cm du bord.
3. Si le bord de la pelouse se trouve à la limite d'un chemin de gravier : gardez le fil à 26 cm du bord, les roues du Landroid peuvent déraper sur le gravier.

Si une partie de votre pelouse se trouve à la limite de la pelouse d'un voisin utilisant une tondeuse robotisée, placez libre fil à 1 m du fil du voisin pour éviter toute interférence.

Parcourez votre pelouse

Le Landroid est conçu pour gérer les pelouses les plus complexes. Procédez à une inspection visuelle de votre pelouse pour garantir une installation sans problème du câble périphérique.

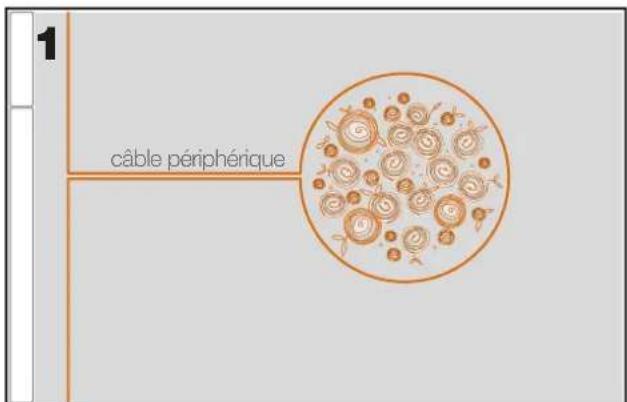

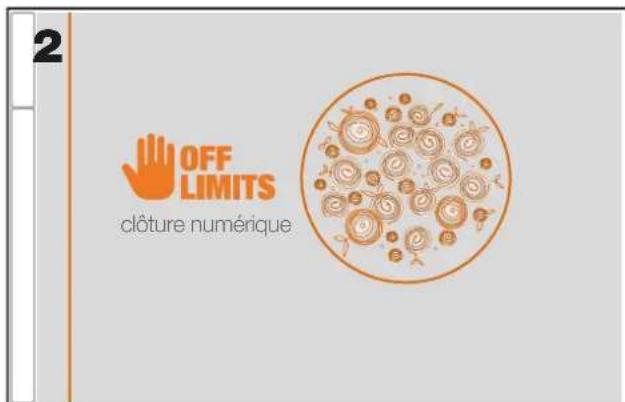

Identifier les zones interdites

Vous ne souhaitez pas que votre tondeuse robotisée tonde des fleurs, soit immergée dans un bassin d'eau ou broie des racines d'arbre qui émergent du sol. Trouvez ces zones et entourez-les du câble périphérique pour éviter que le Landroid y accède.

Le câble périphérique est une boucle simple connectée aux deux extrémités de la station de charge, alors vous allez devoir déployer le fil à partir de la couronne, entourez la zone que vous souhaitez protéger, puis ramenez le fil vers la couronne comme illustré à la fig. 1. Si les zones à entourer sont éloignées du bord de votre pelouse ou si vous avez différentes zones et racines d'arbre à protéger, cette méthode traditionnelle prend beaucoup de temps.

L'une des excellentes alternatives consiste à acheter l'option Off-Limits de Landroid. Cette option permet d'entourer simplement les zones interdites avec la clôture numérique Off-Limits qui n'a pas besoin d'être connectée à la bobine de bord (fig. 2). La clôture numérique Off-Limits se t égarlement excelle pour protéger les équipements saisonniers (par ex. un trampoline) ou pour protéger de nouvelles modifications de la configuration de votre pelouse sans perturber le câble périphérique.

Identifier les obstacles

Le capteur de chocs du Landroid peut gérer les obstacles solides tels que les arbres, les meubles et objets similaires qui n’ont pas besoin d’être encerclés par le câble périphérique. Si votre pelouse contient plusieurs obstacles et arbres proches les uns des autres, nous vous conseillons d’acheter l’option Landroid ACS, un pilote automatique ultra-sonique intelligent qui permet à votre Landroid de contourner les obstacles au lieu de s’y heurter.

Et maintenant, retroussz vos manches. quand c'est FINI, c'est FINI!

Maintenant que vous avez planifié chaque détail de l'installation, vous êtes prêt à agir. Avant de commencer, vous devriez utiliser votre ancienne tondeuse une dernière fois pour nettoyer votre pelouse et faciliter l'installation.

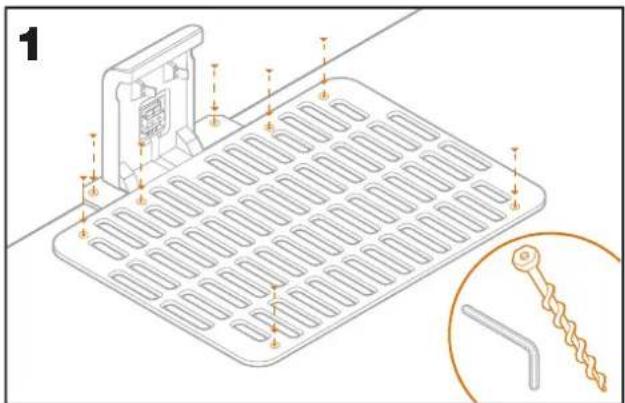

Fixez la station de recharge à l'endroit sélectionné

Fixez le socle au sol à l'aide des vis fournis en utilisant la clé Allen fournie (fig. 1) - Si vous placez le socle sur une surface dure, fixez-le à l'aide de tampons ou vis de fixation (non fournis)

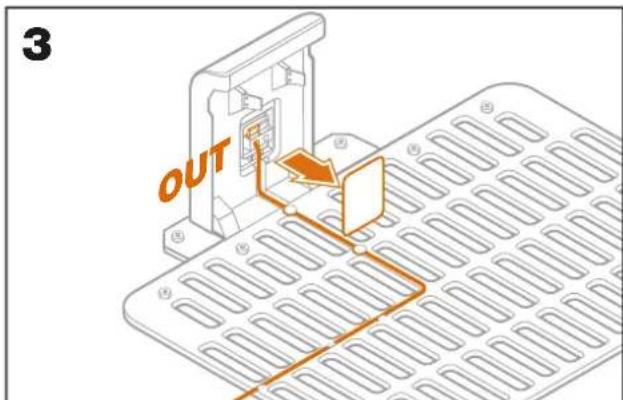

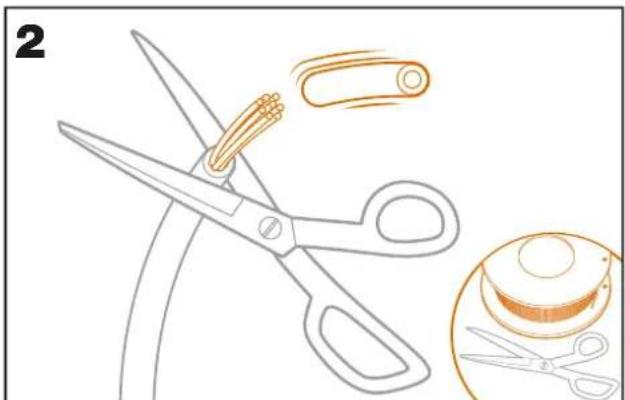

Connectez une extrémité du câble périphérique à la station de charge

• Dénudez l'extrémité du câble à l'aide d'une paire de ciseaux (fig. 2)
• Ouvrez la porte en plastique et insérez le fil dénudé dans la pince gauche rouge (fig. 3)
• Faites passer le fil à travers la gaine du socle comme illustré à la fig. 3

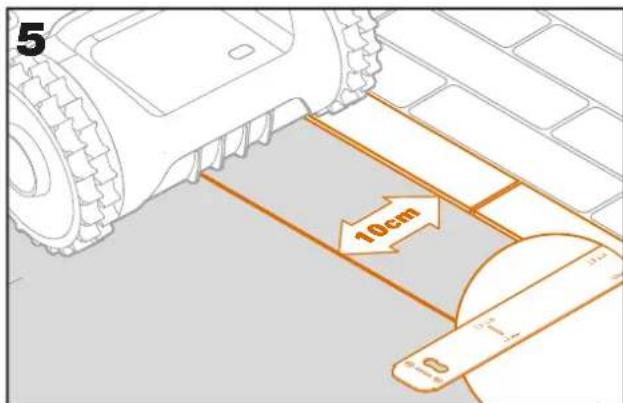

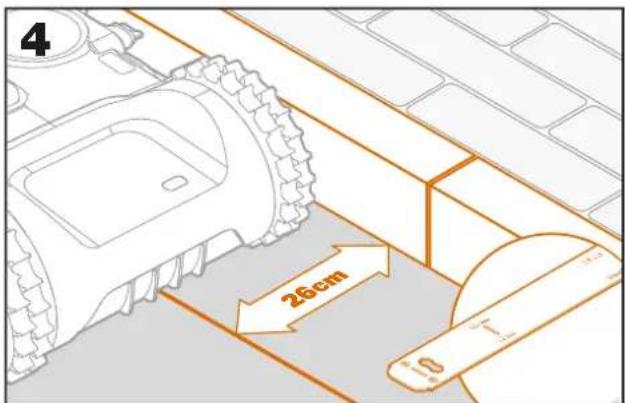

Disposez le câble périphérique autour de votre pelouse

• Utilisez la jauge fournie pour régler la distance entre le fil et le bord.
• S'il y a une marche d'escalier à la limite de votre pelouse, maintenez le fil à une distance de 26 cm de la marche (fig. 4). S'il n'y a pas de marche, gardez le fil à 10 cm du bord (fig. 5).

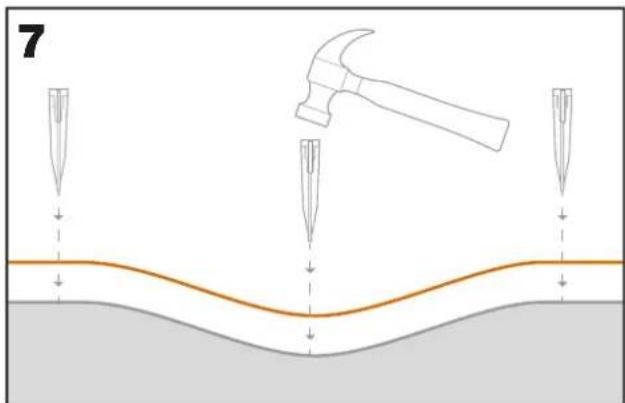

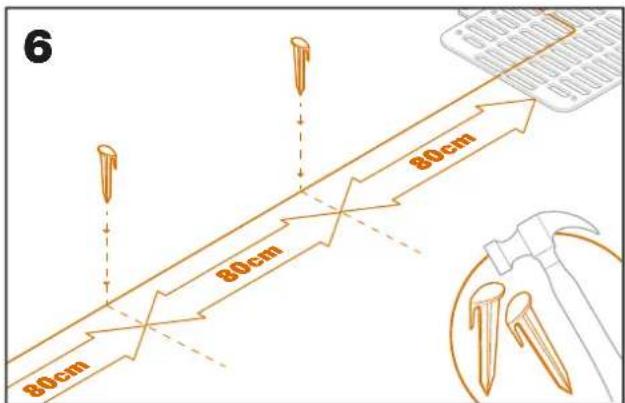

Fixez le fil au sol à l'aide des chevilles

• Les chevilles doivent être espacées d'au moins 80 cm (fig. 6) Assurez-vous que le fil est en contact étroit avec le sol (fig. 7)

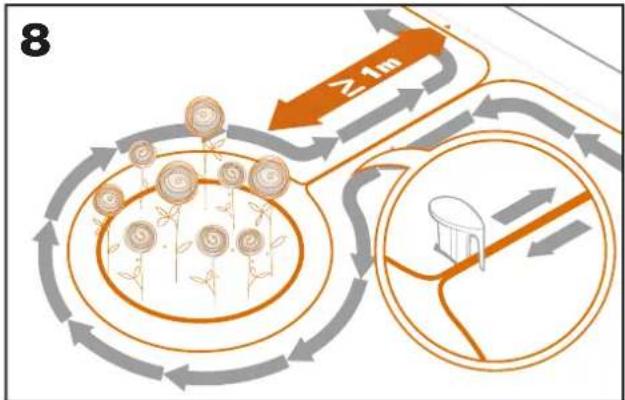

Si nécessaire, dispose des ilots périphériques

• Protégez les parterres de fleurs, les étangs, les racines d'arbres et autres zones en les entourant avec le câble périphérique
• Déployez-le à partir du bord à la perpendiculaire pour atteindre la zone à protéger
• Entourez la zone avec le fil en gardant une distance de 26 cm jusqu'à ce que l'ilot soit fermé
• Disposez toujours le fil dans le sens anti-horaire, si vous ne le faites pas, la tondeuse pénétrera dans l'ilot.
• Retournez vers le bord de la pelouse en suivant le même chemin

Méthode de bertelsen : comment réaliser des angles parfait de 90 ° avec des coins en face de la pelouse

S'il y a des coins de 90 degrés qui font face à l'intérieur de votre pelouse, utilisez la règle de Bertelsen pour permettre au Landroid d'effectuer des virages parfaits (et éliminer le risque que le Landroid heurte un obstacle sur le bord de la pelouse pendant qu'il effectue cette manœuvre).

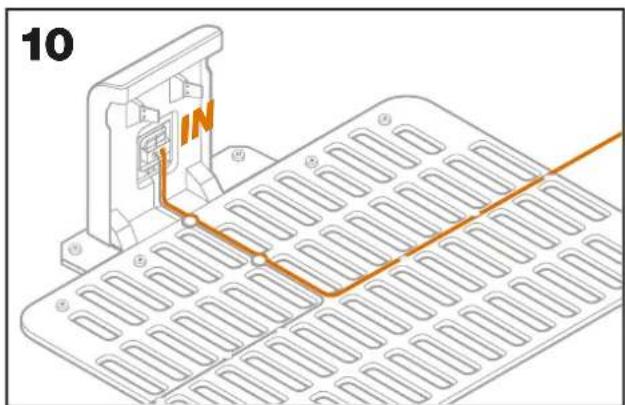

Fermez la boucle

Une fois que vous avez fini de poser le fil sur le périmètre de votre gazon, vous reviendrez sur le socle de recharge.

• Faites passer le fil à travers le guide dans le socle jusqu'à la pince (fig. 10)
• Coupez l'excédent de câble et dénudez l'extrémité à l'aide d'une paire de ciseaux
• Insérez l'extrémité dénudée dans la pince croate noire

Étapes finales

La partie ennuyeuse est terminée ! Il ne reste plus que quelques étapes :

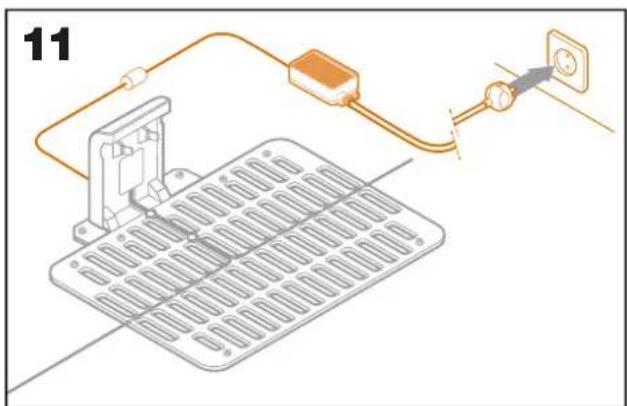

• Connectez la station de charge à la prise de courant AC (fig. 11). Si tout est correct, le témoin LED s'éclaire en vert.
• En cas de problème dans la boucle, par exemple un fil rompu ou des extrémités de fil n'étaient pas correctement pincés, le témoin LED s'éclaire en rouge. Vérifiez que tout est correct et consultez la rubrique FAQ si le problème persiste.

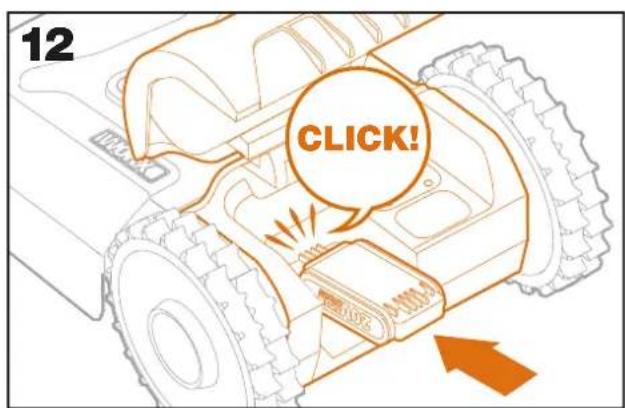

• Ouvrez l'arête du Landroid et insérez la batterie PowerShare dans la fente jusqu'à ce qu'elle s'enclenche (fig. 12)

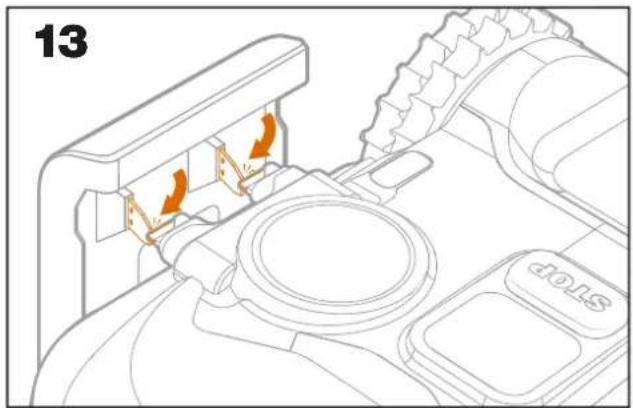

• Mettez le Landroid en charge en vous assurant qu'un bon contact est établi avec la base (fig. 13). Le témoin LED clignote en vert ; une fois que la batterie est pleinement chargée, le témoin LED devient au vert de manière fixe.

Laissez le Landroid recharger sa batterie pendant un certain temps. Pendant qu'il est en charge, vous pourriez prendre un repos bien mérité : imprégnez-vous des instructions ci-après et connectez le Landroid à votre réseau Wi-Fi.

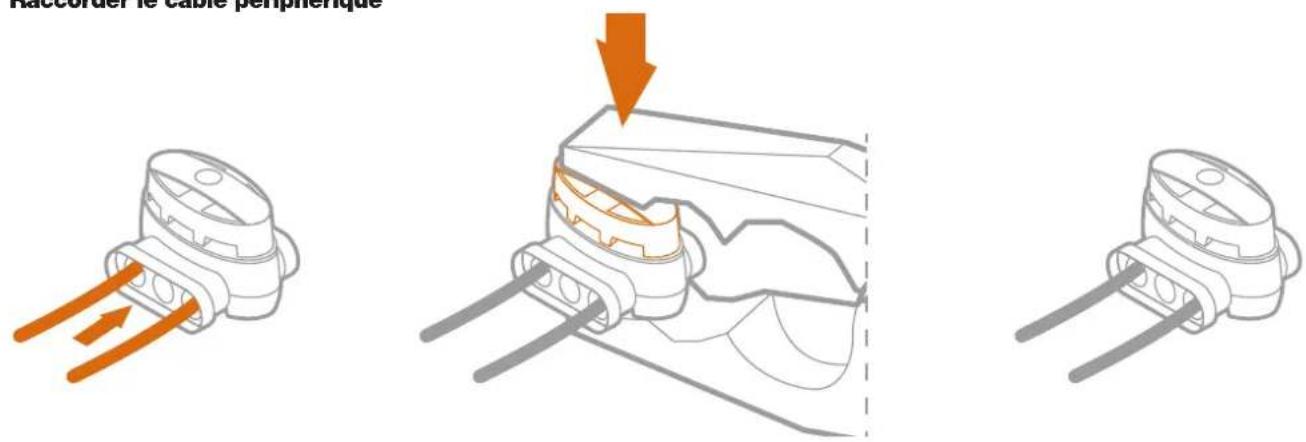

Raccorder le câble périphérique

Le carton du Landroid compte deux petits connecteurs étanches de cable périphérique. Ils peuvent être utilisés pour ce qui suit :

Lorsque votre gazon présente un périmètre très long et que vous avez besoin d’un cable périphérique supplémentaire pour terminer l’installation. Ne dépassez pas 350 m de cable périphérique : il s’agit de la longueur maximale de périmètre couverte par le cable périphérique. Lorsque le cable périphérique est coupé par accident et que vous devez le réparer. Quand vous décidez de réaménager votre jardin et que vous devez modifier l’installation originale du cable périphérique.

Les connecteurs sont étanches et garantissent une connexion électrique optimale.

• Insérez les deux extrémités dans deux des trois trous du connecteur, pas besoin de dénuder les fils
• Insérez entièrement les fils jusqu'à ce que les deux fils soient visibles de l'autre côté du connecteur
• Appuyez fermement sur le connecteur en utilisant une paire de tenailles

Attention : il est déconseillé de simplement raccorder le câble périphérique avec du ruban isolant ou d'utiliser un boulon à vis pour le raccordement. Une rupture de circuit peut se produire après un certain temps, car l'humidité du sol peut causer l'oxydation du fil.

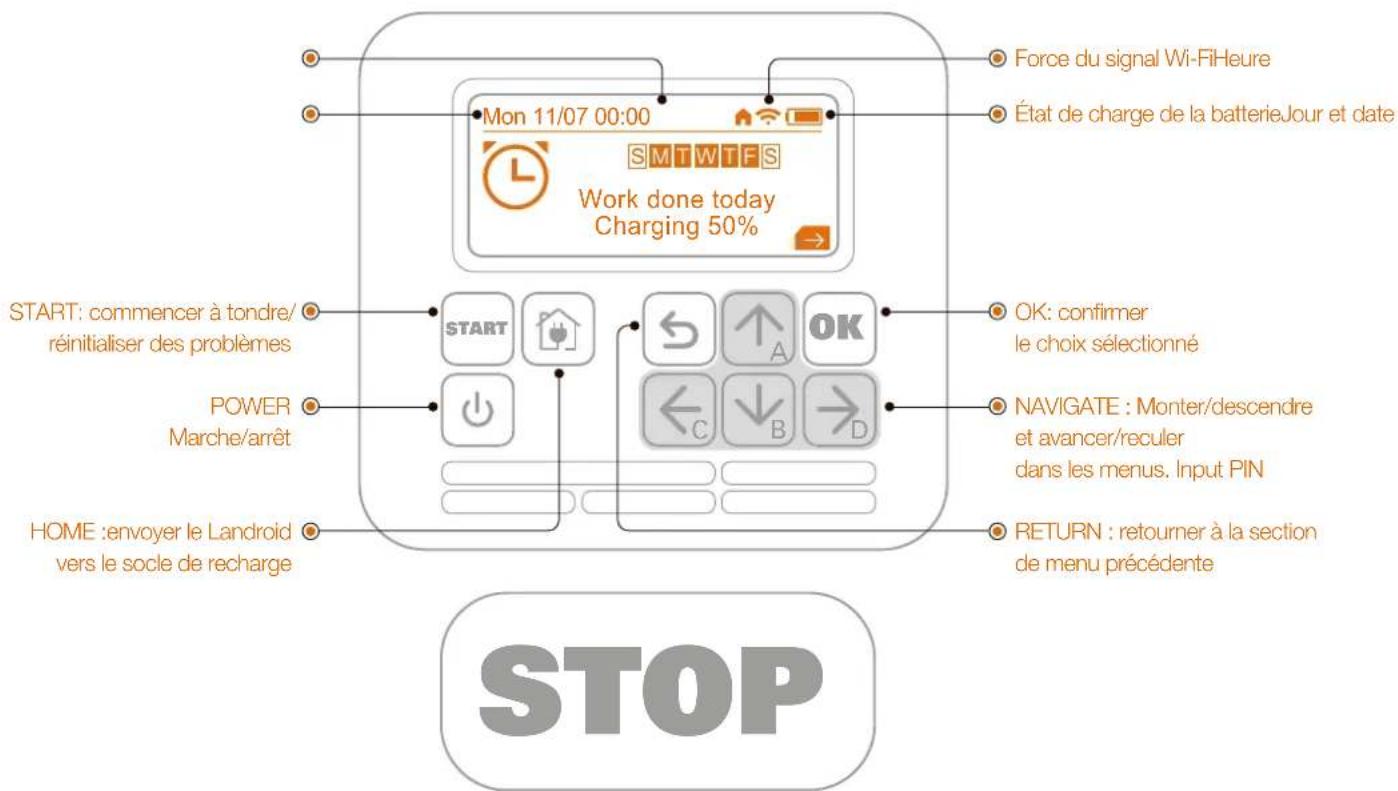

Se familiariser avec le panneau de commande

Le panneau de commande du Landroid présente les fonctions clés dans un design minimaliste.

Pour les fonctions avancées, l'appli gratuite du Landroid offre des options supplémentaires dans une interface plus riche : votre smartphone.

Démarrer le android

• Placez le Landroid à l'intérieur du câble périphérique
• Appuyez sur le bouton On/Off jusqu'à ce que l'écran affiche 'Bienvenue'. L'écran affiche une invite à saisir le code PIN.
• Entrez le code PIN par défaut AAAA en appuyant sur la touche (A) quatre fois. L'écran affiche 'Code PIN OK'.
• Appuyez sur le bouton START, puis appuyez sur OK. Le Landroid commence à tendre
• Vous pouvez arrêter le Landroid à tout moment en appuyant sur le bouton STOP. Pour envoyer le Landroid à la station de charge, appuyez sur le bouton Home, puis sur OK

Changer le PIN

Pour rendre votre Landroid plus fiable et sécurisé, modifier le code PIN par défaut AAAA pour un PIN de votre choix.

• Allumez le Landroid et déverrouillez-le en entrant le code PIN par défaut AAAA. Appuyez sur la touche → (D)
• Sélectionnez l'icône de cadenas en utilisant les boutons → et ←, puis appuyez sur OK. L'écran affiche 'Modifier le code PIN'. Appuyez sur OK pour lancer la procédure. L'écran affiche 'Ancien PIN'. Entrez le code PIN par défaut AAAA.

L'écran affiche 'Nouveau PIN'. Composez votre nouveau code PIN à l'aide des touches ABCD. Il vous sera demandé de répéter votre nouveau PIN. Si les deux entrées sont identiques, l'écran le confirmera.

Important

Notez votre code PIN et gardez-le en lieu sûr. Pour plus de sécurité, enregistrez votre Landroid et sauvegardez votre code PIN dans le site Web Worx. Nous le stockerons en toute sécurité et vous serez tous en mesure de le récupérer à partir de la section Mon Landroid sur le site Web.

Gardez à l'esprit que si vous perdez votre PIN, vous ne serez pas en mesure de faire fonctionner le Landroid. Pour rendre le Landroid le plus sûr possible, il n'existe pas de procédure de réinitialisation du code PIN pouvant être exécutée par qui que ce soit, y compris les centres de services agréés.

Si vous decidez de vendre votre Landroid à l'avenir, restaurez le code PIN par defaut AAAA avant de le remettre au nouveau propriétaire ou communiquez votre code PIN personnalise au nouveau propriétaire.

Si vous remettez vos Landroid à un Centre de service, veuillez leur communiquer votre code PIN.

Modifiez le paramètre langue

Le Landroid est pré-réglé sur la langue du pays où vous l'avez acheté. Toutefois, si vous souhaitez modifier la langue, veuillez suivre les étapes suivantes.

• Allumez le Landroid et entrez le code PIN. Appuyez sur la touche → (D) : l'écran affiche alors le menu.
• Sélectionnez l'icône d'engrenage à l'aide des touches de navigation, confirmez avec le bouton OK
• Au sommet de la liste Paramètres généraux se trouve le point de menu 'Langue'. Appuyez sur OK pour le sélectionner.
• Défilez vers le bas du menu pour sélectionner votre langue. Appuyez sur OK pour confirmer.

Pourquoi connecter le android

Le Landroid est un dispositif IoT (Internet of Things). Pour garantir la pleine fonctionnalité de votre Landroid et le tenir à jour au moyen du logiciel le plus récent, il doit être connecté à internet via votre réseau Wi-Fi ou en utilisant l'accessoire Find My Android.

1. Télécharger l'appli

Téléchargez d'abord l'appli gratuite Android. Elle est disponible sur les app stores Android (4.4.2 ou versions ultérieures) ou Apple (iOS 11 ou versions ultérieures)

GETITON

Google Play

Disponible sur le

App Store

2. Assurez-vous que vous avez :

• Votre mot de passe de réseau Wi-Fi

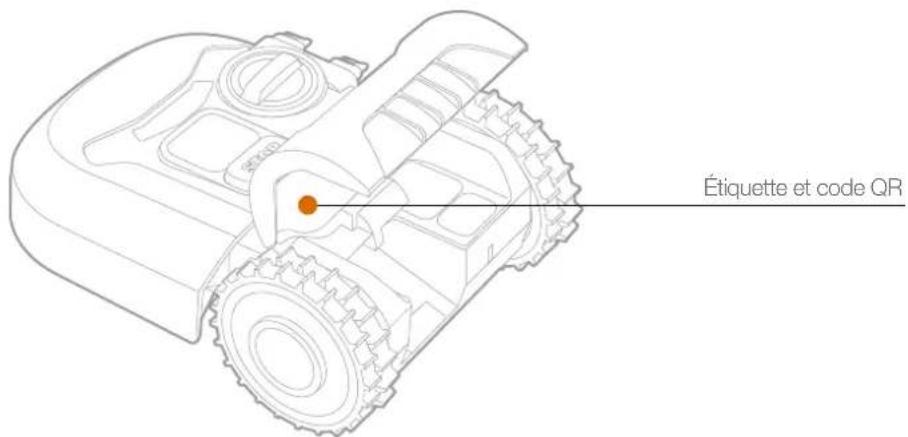

• Numéro de série Landroid : il se trouve sur l'étiquette située sous le capot arrière de la machine.

Si vous ne souhaitez pas saisir le numéro de série à 20 chiffres, vous pouvez l'entrée en scannant le code QR avec l'appareil photo de votre smartphone.

3. Vérifiez vos paramètres wi-fi

Le Landroid fonctionne avec un signal Wi-Fi de 2,4 GHz. Assurez-vous que votre Landroid se trouve sur le même environnement de routeur que votre smartphone. Assurez-vous que la distance entre le Landroid, le smartphone et le routeur est la plus proche possible pendant la connexion.

Astuce : lorsque le Landroid se déplace vers une zone de votre pelouse avec un signal Wi-Fi faible ou inexistant, les instructions envoyées depuis l'appli ne seront exécutées que lorsque le Landroid reviendra dans une zone ayant un bon signal.

Comment connecter le landroid à internet

Lancez l'application et respectez les instructions ci-après.

Enregistrez votre compte en saisissant votre pseudonyme et votre mot de passe ou en vous connectant via Facebook ou Google.

Enregistrez-vous sur Landroid en entrant manuellement le numéro de série ou en scannant le code QR.

3. Choisissez votre connexion

Sélectionnez votre réseau Wi-Fi ; vous pouvez également connecter le Android via les options Find My Android or RadioLink

Si votre Wi-Fi ne couvre pas l'intégralité de la pelouse, vous pourriez envisager d'acheter l'option Landroid RadioLink qui étend la couverture du signal à un rayon de 500m.

En guise d'alternative, vous pouvez acheter l'option Find My Landroid qui, en plus de connecter le Landroid à internet via sa carte SIM intégrée, vous permet également de le tracer si par malheur il était dérobé.

BIEN PLUS QU'UNE SIMPLE TÉLÉCOMMANDE

Ne la considérez pas comme une télécommande. Cette appli fait partie intégrante de l'écosystème avancé Landroid basé sur le cloud computing et l'intelligence artificielle.

Grâce à la fonction de réalité augmentée de l'appli, vous pouvez calculer la superficie exacte de votre pelouse. C'est aussi simple que de marcher le long de sa courbure.

Vous pouvez utiliser l'appli pour télécharger des informations sur les espaces d'herbe, le type de sol et l'irrigation. Ces informations, combinées aux données de température et à la taille de la pelouse, permettront à notre cloud computing d'adapter le programme de travail de votre Landroid à la croissance réelle de votre herbe au quotidien.

Cette appli vous permet également de consulter les statistiques des actions que le Landroid effectue pour vous.

Si jamais vous avez besoin de faire réviser votre Android, vous pouvez même ouvrir un ticket de service en utilisant l'appli.

L'appli vous notifie aussi automatiquement la disponibilité d'un nouveau logiciel pour le Landroid en téléchargement over the air.

Une fois qu'il est connecté, le Landroid peut accéder à ses instructions de programmation personnalisées à partir du cloud et est en mesure de télécharger le logiciel le plus récent pour optimiser ses performances.

Configurer le landroid SELON vos besoins specifiques

Vous pouvez optimiser votre mode de Landroid avec cinq options qui optimisent les performances du Landroid afin qu’il convienne à votre jardin unique et à vos besoins individuels. Voici un aperçu rapide - pour plus d’informations, visitez notre site web.

Contournement intelligent des obstacles à l'aide de capteurs ultrasoniques.

• Les tondeuses robotisées conventionnelles sont aveugles. Elles se heurtent à des objets et se perdent facilement. Les collisions quotidiennes endommagent aussi vos arbres, plantes et meubles extérieurs. Un Landroid equipped de l'option ACS évite tout cela ; il circule sans effort à travers les obstacles. Le Landroid utilise des capteurs ultrasoniques de classe automobile pour détecter les obstacles. Grâce à la perception des objets, la technologie de pilote automatique de Landroid permet de les contourner.

Donnez des instructions simples via le contrôle vocal au lieu d’avoir à appuyer sur des touches.

• Des assistants personnels à activation vocale comme Amazon Alexa ou Google Assistant fonctionnent uniquement avec la connexion internet. C'est pour cette raison que nous avons mis au point un contrôle vocal avancé qui n'a pas besoin d'internet. Si option Voice Control est ajoutée, il vous suffit d'appuyer sur le grand bouton rouge Stop et l'Android vous pose alors des questions simples. Selon votre réponse, l'Android agit en conséquence. C'est aussi simple que ça.

L'option Off Limits crée une frontière autour des zones de votre pelouse sans qu'il soit nécessaire de vous connecter à votre cable périphérique principal.

• Voulez l'utiliser pour faciliter considérablement l'installation du Landroid en éliminant la nécessité d'entourer les zones intérieures de votre pelouse avec le câble périphérique. C'est également un excellent moyen de rendre certaines parties de votre pelouse temporairement inaccessibles, telles que des équipements saisonniers comme un trampoline.
• Elle permet également d'apporter un changement permanent sans perturber votre cable périphérique Landroid original

Protegez vos Landroid du vol en utilisant un GPS combiné à un signal mobile. Grâce à son module cellulaire, cet accessoire élimine la nécessité de Wi-Fi ou de RadioLink pour rester connecté à internet en permanence.

• Si vous Android sort de la zone dz sa géo-clôture, vous receivez immédiatement une notification sur votre smartphone via l'appli Landroid. Vous serez en mesure de verrouiller le robot et le tracer. Le module GPS fonctionnera même si la batterie principale est refirée. Find My Landroid offre a connectivite des donnees grace a sa carte SIM multi-IMSI qui fonctionne avec une multitude d'opereurs telecom, ce qui garantit le meilleur signal possible en permanence

Les réseaux Wi-Fi domestiques conventionnels ne couvrent généralement qu'une fraction de l'ensemble du jardin - RadioLink remédie à cela. Il établit une connectivité radio à l'épreuve des bombes qui couvre un rayon allant jusqu'à 500 m à partir de votre routeur Wi-Fi

• Libérez tout le potentiel de l'intelligence artificielle avancée de votre Android avec une connectivité en ligne constante grâce à l'option RadioLink

Le GARDER opérationnel

Le Landroid ne coupe pas l'herbe comme les autres tondeuses. Ses lames de coupe sont très affûtées sur les 2 bords et tournent dans les deux directions pour une capacité de coupe optimale.

Le disque tournant de lame effectue une rotation anti-horaire aléatoire afin d'utiliser les deux bords de coupe et minimiser la fréquence de remplacement des lames. - Chaque lame de coupe durera jusqu'à 2 mois lorsqu'elle est programmée pour tondre tous les jours. Vérifiez toujours si les lames sont ébréchées ou endommagées et remplacez-les si elles le sont. Landroid.

Des lames de rechange sont également disponibles chez votre revendeur Landroid le plus proche

AVERTISSEMENT! Avant de nettoyer, ajuster ou remplacer les lames, mettez Your Android sur OFF et retirez la batterie. Portez des gants de protection.

Remplacer les lames

Enlevez la batterie (fig. 1) et retoumez délicatement le LANDROID (fig. 2)

Retirez les vis à l'aide d'un tournevis (fig. 3 - 4)

Vissez fermement les nouvelles lames (fig. 5-6)

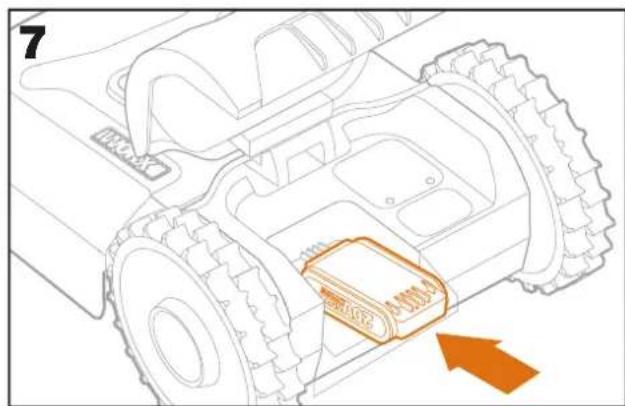

Remontez la batterie (fig. 7)

Attention : lorsque vous montez de nouvelles lames, assurez-vous de replacer TOUTES les lames.

• Utilisez toujours de nouvelles vis lors du montage des lames. Ceci est essentiel pour garantir la stabilité de la lame et l'équilibre du disque tournant de lame. La non-utilisation de vis neuves peut entraîner des blessures graves.
• Important : Avec avis, la lame au disque de coupe, assurez-vous que la lame est capable de tourner librement

Le GARDER PROPRE

Votre tapis d'herbe issus de la tonte quotidienne. Eteignez votre Android avant de le nettoyer. Pour plus de sécurité, retirez la batterie.

AVERTISSEMENT! NE PAS utiliser un flexible, un nettoyeur haute pression ou verser de l'eau courante sur votre Landroid. Les jets d'eau à haute pression peuvent pénétrer dans les joints et endommager les composants électroniques et mécaniques.

Nettoyer le boîtier supérieur

• Nettoyez avec un vaporisateur rempli d'eau. N'utilisez pas de solvants ou de polisseurs. Utilisez une brosse ou un tissu propre pour enlever les dépôts de saleté.

Nettoyer la base

• Retournez le Android
• Enlevez les débris et dépôts d'herbe à l'aide d'une brosse
• Faites attention à ne pas toucher les lames avec vos mains. Portez des gants de protection. Nettoyez .
• Faites tourner le disque de coupe pour vous assurer qu'elle tourn s ne provoquent pas de fissure dans le disque de coupe. Même la plus petite fissure peut affecter les performances de tonte. Vérifiez que les lames tournent librement autour des vis de fixation. Enlevez toutes les obstructions.

Nettoyer les roues notices

• Retirez la boue des roues à l'aide d'un roseau afin de garantir une bonne adhérence de la sculpture

Nettoyer les contacts de charge

Nettoyer les broches de contact situées sur le socle de recharge et les bornes de recharge situés sur le Landroid à l'aide d'un tissu. - Enlevez périodiquement tout dépôt d'herbe ou débris autour des broches de contact et des bornes de recharge pour garantir que le Landroid se recharge avec succès à chaque fois.

Le GARDER chargé

Le cœur du Landroid est sa batterie Li-Ion 20 V Worx Powershare.

Pour le stockage adéquat de la batterie, assurez-vous qu'elle est pleinement chargée et conservée dans un endroit sec et frais à -20^ 60^. - La température de fonctionnement recommandée pour le Landroid est de 0-55°C. La durée de vie de la batterie Landroid dépend des heures d'utilisation et de la durée d'utilisation par jour pendant la saison de tonte.

Maintenance de la batterie pendant le stockage

Le Landroid peut être chargé manuellement sans le câble périphérique - Connectez le socle de recharge à une alimentation électrique appropriée. Le voyant vert sur le socle de recharge s'éclaire. Fixer manuellement le Android sur le socle de recharge lorsque le Android est éteint. Le voyant vert sur le socle de recharge clignote et le Landroid commence à se recharger. Lorsque la batterie est pleinement chargée, le voyant vert vire au vert de manière fixe.

Stocker pendant l'hiver

Bien que le Landroid soit conçu et construit pour résister aux conditions climatiques les plus rigoureuses, nous vous conseillons de le stocker dans votre remise ou garage pendant l'hiver. Pour le préparer à l'hibernation :

Le nettoyer soigneusement - Charger pleinement la batterie - Éteindre le bouton d'alimentation

Retour au travail pendant le printemps

Lorsqu'il est temps de redémarrer le Landroid pour la nouvelle saison, veuillez procéder aux vérifications suivantes :

• Mettre à jour les paramètres heures et date via l'appli Si you remarque des signes d'oxydation sur les contacts de charge du Landroid et le socle de recharge, eliminez-les avec une toile émery fine.
• Charger pleinement la batterie du Landroid avant la mise en service

Le TENIR à jour

Le Landroid évolue sans cesse et de nouvelles versions de logiciel sont mises à disposition gratuitement. Tenez tous les logiciels Landroid à jour pour tirer le meilleur parti de votre machine.

Mises à jour over-the-air (OTA)

Si votre routeur et votre Wi-Fi, vous recevez une notification sur l'appli vous signalant qu'un nouveau logiciel est disponible. Une fois que vous confirmez, la mise à jour est effectuée automatiquement en mode sans fil.

Vérifiez la version de logiciel que vous avez

La version de logiciel est toujours affichée sur le côté gauche de l'écran lorsque vous démarrez le Landroid. Vous pouvez vérifier facilement le logiciel de votre Lndroid via l'appli.

Vous pouvez vérifier en allant dans le menu Paramètres généraux.

• Appuyez sur OK pour sélectionner l'icône d'engrenage
• Faites défiler le menu vers le bas à l'aide de la touche fléchée bas (B) jusqu'à l'option Diagnostico
• Appuyez sur OK et la version du logiciel s'affiche à nouveau

Mises à jour manuelles

Si votre Landroid n'est pas connecté à tout réseau Wi-Fi, vous pouvez encore le mettre à jour vers la version de logiciel la plus récente à l'aide d'une clé USB - Visitez régulièrement le site internet Wrox Landroid pour vérifier si une nouvelle version est disponible. Si vous vous êtes inscrit à la liste de diffusion de Landroid, vous recevrez une notification lorsqu'une nouvelle version sera disponible - Téléchargez la version la plus récente du logiciel sur notre site web - Décompressez le fichier sur votre ordinateur - Prenez une clé USB vierge formatée en FAT32 - Enregistrez le logiciel Landroid décompressé dans la clé USB - Placez le Landroid sur une surface fiable et plane - Éteignez le Landroid - Allez à l'endos du Landroid pour accéder au port USB. Voir la page 7 de ce manuel pour son emplacement - Insérez la clé USB dans le port - Placez à nouveau le Landroid sur la pelouse, dans la zone de travail délimitée par le câble périphérique - Allumez le Landroid - Sans soulever le Landroid, retirez la clé USB en suivant les instructions à l'écran - La mise à jour va commencer automatiquement et peut prendre du temps. Le Landroid redémarrera automatiquement une fois que la mise à jour sera terminée

NOTE: si le Landroid ne se trouve pas dans le cable périphérique, le message 'Hors zone de travail Appuyez sur «START» pour réinitialiser' s'affichera. Assurez-vous que le Landroid se trouve dans la limite lors du redémarrage du Landroid.

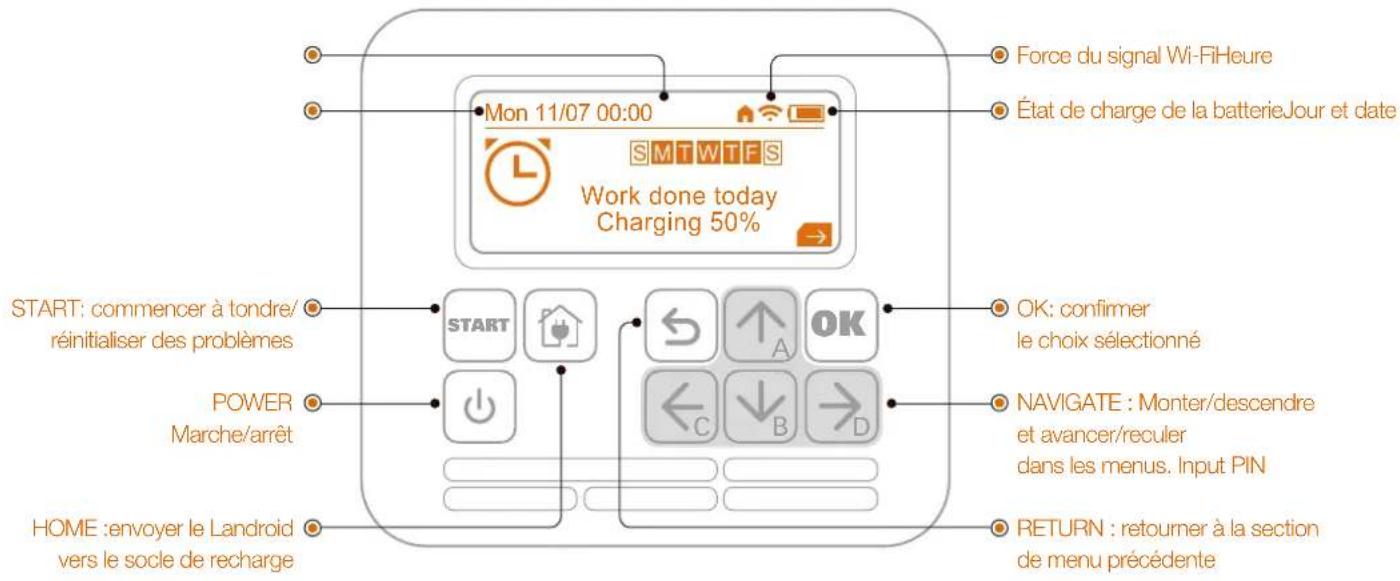

Fonctions avancées via l'interface intégrée

Malgré son design minimaliste, vous pouvez régler différentes fonctions avancées à travers le panneau de commande intégré. Toutefois, pour une meilleure expérience utilisateur, nous vous recommandons d'utiliser l'appli Landroid gratuite pour le faire, étant donné son interface plus riche et intuitive.

Choisissez votre format horaire préférentiel-24h ou 12H (am/pm)

• Allumez le Landroid et entrez le code PIN. Appuyez sur la touche → (D) ; l'écran affiche alors le menu.
• Sélectionnez l'icône d'engrenage à l'aide des touches de navigation, confirmez avec le bouton OK
• Défilez vers le bas jusqu'à 'Format de l'heure' à l'aide des touches ↑(A) et ↓(B). Appuyez sur OK pour confirmer
• Sélectionnez votre option entre '24 heures' et '12 heures' à l'aide des touches ↑(A) et ↓(B). Appuyez sur OK pour confirmer toute option.

Choisissez votre format de date préféré

• Allumez le Android et entrez le code PIN. Appuyez sur la touche (D) ; l'écran affiche alors le menu.
• Sélectionnez l'icône d'engrenage à l'aide des touches de navigation, confirmez avec le bouton OK
• Défilez vers le bas jusqu'à 'Format de date' à l'aide des touches ↑(A) et ↓(B). Appuyez sur OK pour confirmer.
• Choisissez parmi les trois options YYYY/MM/DD, DD/MM/YYYY et MM/DD/YYYY à l'aide des touches ↑(A) et ↓(B) Appuyez sur OK pour confirmer toute option

Réglage de la date et l'heure

• Allumez le Android et entrez le code PIN
• Appuyez sur la touche → (D) ; l'écran affiche alors le menu
• Sélectionnez l'icône d'engrenage à l'aide des touches de navigation, confirmez avec le bouton OK
• Défilez vers le bas jusqu'à régler date et heures à l'aide des touches ↑(A) et ↓(B). Appuyez sur OK pour confirmer. La date est mise en surbrillance.
• En appuyant sur OK, le premier chiffre est mis en surbrillance. Utilisez les touches (A) et (B) pour changer le nombre mis en surbrillance. Utilisez les flèches (C) et (D) pour sélectionner les autres chiffres de la date. Utilisez les touches (A) et (B) pour entrer une nouvelle valeur.
• Appuyez sur OK pour confirmer la date
• Passez au réglage de l'heure avec la touche ↓(B). L'heure est mise en surbrillance. Appuyez sur OK pour le sélectionner
• Changez l'heure en utilisant la même procédure que pour la date. Appuyez sur OK pour confirmer. L'heure et la date ont maintenant été réglées.

Régler l'heure de TONTE

L'Android crée automatiquement son propre programme et ses horaires de travail en fonction de la taille de votre pelouse et d'autres facteurs. Nous conseillons de ne pas régler manuellement ces paramètres. Toutefois, il existe 3 façons de régler les horaires de tonte si vous le souhaitez.

1. Utilisez l'application et suivez les menus simples à l'écran

1. Régler le pourcentage du temps de travail via le panneau de commande du Android

Selon tas de croissance de varhe, vous pourriez souhaiter un peu moins dur ou un peu moins. Vous pouvez régler le temps de travail par incrément de pourcentage et Landroid recalculera automatiquement son temps de travail.

• Allumez la tondeuse et entrez le code PIN
• ments de 10 %. Le Landroid va alors calculer automatiquement le temps de travail revisé.
• Réglez spécifique pour chaque jour

L'Android est réglé en usine pour démarrer automatiquement à 09 h 00 chaque jour, mais vous souhaitez peut-être modifier ce paramètre. Voici comment vous devez procéder.

• Allumez le Android et entrez le code PIN
• Appuyez sur la touche (D) Avec les touches (C) et (D), faites défiler vers l'icône de l'horloge et appuyez sur OK pour confirmer
• Vous êtes maintenant dans le menu 'Temps de travail'
• Sélectionnez 'Temps de travail auto' et appuyez sur OK
• Sélectionnez la taille de votre pelouse en m² en parcourant avec la touche↑(A) et la touche↓(B) et en choisissant la taille
• Appuyez sur la touche return pour revenir au menu 'Temps de travail'
• Maintenant, Sélectionnez l'option 'Réglé temps travail' et appuyez sur OK
• Les jours de la période s'afficheront avec le temps de travail en heures et minutes
• Maintenant, sélectionnez un jour de la semaine et appuyez sur OK
• Un menu 'Working Time' pour le jour en question apparait. Appuyez sur OK pour faire clignoter les chiffres de la section heures.
• Sélectionnez le nouveau temps de démarrage en heures et minutes en appuyant sur les touches fléchées (C) et (D). Vous pouvez modifier les valeurs Heure ou minutes en utilisant les touches ↑(A) et ↓(B)
• Ensuite, sélectionnez le nouveau temps d'arrêt en heures et minutes. Puis, appuyez sur OK pour confirmer
• Si vous avez réussi, vous constaterez que le temps de travail total pour cette journée a été mis à jour sur la base des heures de début et de fin que vous avez définies. Pour modifier le temps de début pour les autres jours de la semaine, retournez au menu 'customize working time' précédent et réitérez les étapes décrites ci-dessus.

Veuillez noter que, parce que le Landroid est autonome, si vous sélectionnez 'Temps travail auto', vous réinitialiserez tout temps de travail personnel que vous avez éventuellement programmé.

Modifier le temps d'attente après pluie

Si vous vivez dans une zone à la pluviométrie élevée, il peut s'avérer nécessaire de régler le paramètre temps d'attente après pluie pour permettre au Landroid de fonctionner lorsqu'il est mouillé. Pour ce faire, respectez les étapes suivantes :

• Allumez le Landroid et entrez le code PIN
• Appuyez sur la touche (D) et appuyez sur OK pour sélectionner l'icône d'engrenage dans le menu 'General Settings'
• À partir du menu 'General Settings', accédez à l'option 'Retard de pluie' en appuyant sur la touche (B), puis appuyez sur OK
• Vous verrez alors le temps d'attente après pluie de 180 min s'afficher. Appuyez sur OK pour modifier ce délai.
• Vous pouvez utiliser les touches fléchées ←(C) et →(D) pour sélectionner les chiffres et les touches fléchées ↑(A) et ↓(B) pour augmenter ou diminuer le temps d'attente.
• Pour éliminer complètement le temps d'attente, sélectionner 000 min.
• Appuyez ensuite sur le bouton 'Back' pour sortir

Définir différentes zones

Le Landroid est conçu pour tondre des pelouses complexes de manière uniforme. Qu'à cela ne tienne, il peut s'avérer nécessaires pour vous de régler le temps de travail dans chaque zone. Pour configurer cette fonction, vous devez d'abord définir les différentes zones de votre jardin (jusqu'à un maximum de 4), puis vous pouvez régler le temps de travail pour chacune. Pour ce faire, respectez les étapes ci-dessous :

• Démarré à partir du Landroid connecté à son socle de recharge
• Allumez le Android et entrez le code PIN. Appuyez sur la touche (D), sélectionnez l'icône de l'horloge et appuyez sur OK pour confirmer.
• Vous êtes maintenant dans le menu Temps de travail
• Faites défiler vers le bas jusqu'à l'option 'Définir des zones'. Appuyez sur OK
• Vous pouvez sélectionner jusqu'à 4 zones
• Sélectionnez le nombre de zones souhaité et appuyez sur OK. L'écran affiche maintenant une invite à appuyer sur START pour définir la zone.
• Dès que vous appuyez sur START, la tondeuse commence à suivre le fil. Appuyez sur STOP lorsque le Landroid atteint la zone que vous souhaiter définir comme Zone 1.
• Enregistrez votre choix en sélectionnant YES Appuyez sur START pour que la Landroid se déplace vers la zone suivante, puis sur STOP lorsqu'il arrive à la zone 2.
• Réécrivez les étapes ci-dessus si vous souhaitez définir plus de zones

Personnaliser les zones de travail

Pour personnaliser le temps de travail dans chaque zone : - Allumez le Landroid et entrez le code PIN - Appuyez sur la touche (D) - Faites défiler avec la touche (D) jusqu'à l'icône d'horloge et appuyez sur OK pour confirmer - Vous êtes maintenant dans le menu working time - Faites défiler avec la touche (B) jusqu'à 'Régler temps travail' et appuyez sur OK - Les zones numérotées apparaîtront La zone 1 affichera une invite à entrer la zone de travail en m? et le temps de travail en pourcentage pour cette zone Utilisez les touches fléchées (A) et (B) pour entrer la zone de travail en m², puis appuyez sur OK Le curseur se déplace alors vers le pourcentage de travail - lui, vous pouvez définir le pourcentage - Vous pouvez ensuite faire défiler vers la zone suivante à l'aide des touches fléchées ←(C) et →(D) pour définir la taille et le temps de travail pour la Zone 2 - Appuyez ensuite sur le bouton 'Back' pour sortir - Veuillez noter que la somme des pourcentages pour toutes les zones doit être égale à 100%

Ce section contient un guide d'utilisation et les messages d'erreur potentiels sur le Landroid. Il y a aussi une section dépannage à la fin qui vous permet de comprendre et résoudre d'éventuels problèmes.

MESSAGE ACTION DU LANDROID
Coupe l'herbe Tondre l'herbe selon le programme de tonte.
PLUIE EN COURS Le capteur de pluie détecte de l'eau. Le Landroid va returner vers son socle de charge et y rester pendant la durée que vous avez programmé à cet effet. Lorsqu'il est sec, le Landroid lance automatiquement le compte à rebours du début d'atte en après pluie, puis reprend la tonte. Si vous souhaitez que le Landroid tonde avant cela, il vous suffit de l'éteindre, puis de le rallumer, mais uniquement lorsque le capteur de pluie est sec, ou alors vous pouvez éliminer complètement le temps d'attente après pluie en le réglant sur zéro.
Retour à la station d'accueil Doit être reçu — pendant le trajet vers le socle, la lame de coupe est arrêtée pour économiqueiser de l'énergie.
Recharge... L'écran affiche 'Recharge...' ainsi que le pourcentage de charge.
Pas de temps de travail programmes En veille, doit être programné selon vos souhaits.
Ne travaillie pas	En veille, démarcheera selon le programme de tonte.
Travaux effectuels
Recherche de zone En fonction du réglage de 'Régler zone de travail', le Landroid recherche une certaine zone à tondre.
Recharge terminée La recharge du Landroid est terminée.
Recharge d'urgence Le Landroid est chargé éteint.

Messagesd'erreur

Parfois, les choses peuvent mal tourner. Heureusement, le Landroid est assez intelligent pour vous dire s'il rencontre un problème afin que vous puissiez le réparer. En cas de doute, veuillez visiter notre site Web où vous trouverez des vidéos utiles et une assistance supplémentaire.

MESSAGE CAUSE ACTION
Hors zone de travail! Appuyez sur «START» pour réinitialiser.	Le Android ne trouve pas le signal du cable péripérique.	1. Si le Android se trouve réellement en dehors de son périmètre de travail: éteignez-le, ramenez-le à l'intérieur du périmètre de travail, rallumez-le et appuyez sur Start.2. Si le Android est à l'intérieur de son périmètre de travail, vérifie si le témoin LED sur le socle de recharge s'allume en vert fixe. S'il est rouge, vérifie que le cable péripérique est correctement connecté au socle de recharge et que le socle est connecté à une alimentation électrique appropriée.S'ils sont correctement connecté, cela signifie que les extrémités du cable péripérique sont mal fixées et que vous devez les inverser.
PIN ERRONÉ! Veuillez réessayer Le code	PIN est erroné. Entrez le bon code PIN	ou réinitialiser votre PIN.
Défaut moteur lame! Appuyez sur «START» pour réinitialiser.	Le disque de coupe est bloqué par un objet, par ex. une branche.	Tournez le bouton marche/arrêt sur Off.Retournez le Android, vérifie s'il y a un objet empêchant le disque de coupe de tourner et retirez l'éventuelle obstruction.Redressez le Android.Tournez le bouton marche/arrêt sur On.Appuyez sur Start.
	La lame est surchargeée par une herbe dense et épaisse.	Tournez le bouton marche/arrêt sur Off.Emmenez le Android vers une zone où l'herbe est courte ou réglez la hauteur de coupe sur une valeur plus élevé.Tournez le bouton marche/arrêt sur On.Appuyez sur Start.
Défaut moteur rouel! Appuyez sur «START» pour réinitialiser.	La rotation des roues est bloquée par un objet.	Éteignez le Android et transportez-le vers une zone exemple d'obstacles.Tournez le bouton marche/arrêt sur On.Appuyez sur Start.Si le message d'erreur s'affiche toujours, tournez le bouton marche/arrêt sur Off.Retournez le Android et vérifie si la rotation des roues est bloquée par un objet.Enlevez l'objet à l'origine du blocage, remettez le Android d'aplomb et rallumez-le.
À l'envers! Appuyez sur «START» pour réinitialiser.	Ceci a pu se produit lorsque le Android est entré en contact avec une surface en pente qui a provoqué son ren versement.	Remettez le Android d'aplomb et enlevez tout objet ayant entrainé le ren versement du Android.
Tondeuse coincée! Appuyez sur «START» pour réinitialiser.	Le Android est coincé. Tournez le bouton	marche/arrêt sur Off. Placez le Android dans un endroit de la pelouse sans obstacles, puis tournez le bouton marche/arrêt sur On. Appuyez sur Start. Si le message d'erreur s'affiche toujours, tournez le bouton marche/arrêt sur Off, puis retournez le Android. Vérifiez qu'il n'y a pas d'obstacles pouvant empêcher les roues de tourner. Enlevez l'objet à l'origine du blocage, remettez le Android d'aplomb et rallumez-le.
Tondeuse levée! Appuyez sur «START» pour réinitialiser.	Le Android est soulevé. Tournez le bouton	marche/arrêt sur Off. Placez le Android dans un endroit sans obstacles, puis allumez-le. Appuyez sur Start. Si le message d'erreur s'affiche toujours, tournez le bouton marche/arrêt sur Off, puis retournez le Android et vérifie qu'il n'y a aucun objet qui peut cause le soulèvement du Android. Enlevez l'éventuel objet, remettez le Android d'aplomb et rallumez-le.
Tension de la batterie trop basset! Remplacer la batterie	Batterie épisée. Dans ce cas vous devez	étéindre le Android et le placer dans le socle de recharge, l'écran affiche alors 'Emergency charging' et la recharge du Landroid commence. Si l'erreur de la batterie persististe, votre batterie est endommagée et doit être replacée.
Fil manuant! Appuyez sur «START» pour réinitialiser.	La machine ne recoit pas le signal du cable pérophérique.	Si levoyant LED est rouge, vérifie si le cable pérophérique est bien connecté aux pince sur le socle de recharge. Si le problème persististe, vérifie si le cable pérophérique a été coupé.
Température de la batterie hors plagel veuliez patienter	La température est trop élevé (plus de 55 °C) lors de la recharge	Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse.
Station charge introuvable! Appuyez sur «START» pour réinitialiser.	Le cable périphérique a dépasse sa longueur maximale (350 m ou la machine n'a pas assez d'autonomie pour returner vers le socle de recharge.	Ramenez le Android vers le socle de recharge.
Tondeuse verrouillée! Avec l'option ‘fonction Lock’ activée, si votre Landroid ne recoit pas de signal de votre routeur Wi-fi pendant 3 jours, il est alors bloqué par mesure de sécurité. Ceci est peut-être dû au fait que votre routeur a perdu en puissance ou que vous avez changé votre routeur Wi-Fi ou opérateur réseau.	Veuillez reconnectcer le Android au réseau Wi-Fi auquel il était originellement associé. Si c'est impossible, contactez le Service client.

Remarques

• Avant de l’allumer, vérifie toujours que le Landroid se trouve dans son périmètre de travail. Si ce n’est pas le cas, le message «Hors zone de travail! Appuyez sur «START» pour réinitialiser.» s'affichera. Ce message s'affiche également lorsque le Landroid est partiellement, mais pas complètement à l'intérieur de son périmètre de travail. Si pour une raison quelconque - par ex. une fête, des enfants qui jouent... - vous souhaitez le ranger dans son socle de recharge : appuyez sur Home, puis sur OK. Le Landroid retournera sur son socle et y restera. Notez que le Landroid attendra alors jusqu'à la session de tonte suivante dans le programme. Si vous souhaitez le redémarrer à n'importe quel moment, appuyez sur Start, puis sur OK pour démarrer le Landroid. Si une erreur se répète toujours au même endroit de la pelouse, peut-être le signe d’un problème dans l’installation du câble périphérique : vérifiez le montage du câble en vous référant aux instructions d'installation. Si votre pelouse est divisée en deux zones séparées, reliées par un couloir de moins de 1m dont l’une ne comporte pas de base de recharge : lorsque le Landroid est à court de charge, amenez-le manuellement sur le socle de charge.
• Si le Landroid fonctionne anormalement de temps en temps, essayez de le réinitialiser en l’éteignant et en retirant la batterie pendant 30 secondes, puis redémarrez. Si le problème n’est pas résolu, veuillez contacter notre Service client.

Depannage

Si vous voyez que l'Android ne fonctionne pas correctement, consultez le guide de dépannage ci-dessous. Si le défaut persiste, contactez le Service Client.

SYMPTÔME CAUSE SOLUTION
Le voyant LED du socle de recharge ne s'allume pas.	Pas d'alimentation. Vérifiez que le socle de recharge est correctement connecté au chargeur et le chargeur est connecté à une alimentation électrique appropriée.
Lumière rouge sur le socle de recharge.	Le cable péripérisque n'est pas connecté.	Vérifiez que le cable péripérisque a été correctement connecté au socle de recharge. Vérifiez qu'il n'y a pas de fissure dans le cable péripérisque.
Le Android s'allume, mais le disque de coupe ne rouge pas.	Le Android est en train de chercher le socle de recharge.	Ceci est normal: le Android a besoin de se recharger et le disque de coupe ne tourne pas lorsque le robot est en train de chercher automatiquement le socle de recharge.
Le Android vibre. Le disque de coupe est en déséquilibre. Les lames peuvent être endommagées.	Vérifiez les lames et remplacez-les si elles sont endommagées. Retireez les débris et objets étrangers des lames et du disque de coupe.
L'herbe est coupée de manière irrégulière.	Le Android ne fonctionne pas pendant suffisamment d'heures par jour pour couper l'herbe.	Essayez d'ajouter plus d'houre au programme de tonte.
	La zone de tonte est trop grande pour laaille du Android que vous avez.	Essayez de réduire la taille de la zone de tonte.
	Les lames sont emoussees et pas tranchantes.	Changez toutes les lames et les vis afin que le disque de coupe reste bien équilibré.
	La hauteur de coupe est réglée sur un cran trop bas pour votre pelouse.	Régliez la hauteur sur un cran élevé, puis baissez progressivement.
	Le disque de coupe est recouvert d'herbe ou d'un autre object.	Examinez le disque de coupe et enlevez l'herbe et tous les objets pouvant l'empêcher de tourner.
	De l'herbe s'est accumulée sur le disque ou dans le boîtier du moteur.	Vérifiez que le disque peut bien tourner sans entrave. Si nécessaire, démontez le disque et enlevez les déritus.
Votre Android est dans son périmètre et le cable péripérisque est connecté, mais l'écran affiche 'Hors zone de travail! Appuyez sur «START» pour réinitialiser.'	Les extrémités du cable péripérisque ne sont pas fixées correctement.	Inversez les extrémités du cable péripérisque et reconnectectez-le au socle de recharge.
La durée de charge est beaucoup plus longue que la durée nominale.	Mauvais contact dû à la souillure de la borne de recharge.	Nettoyez les broches de contact du socle et les bornes de recharge de la machine à l'aide d'un chiffon.
	Le système de protection de la charge s'est activé à cause de la température trop élevé.	Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse.
La tondeuse ne se recharge pas. Pas d'alimentation. Vérifiez que le cordon d'alimentation est correctement relié au chargeur et que le chargeur est branché à une alimentation appropriée.Assurez-vous que les deux bornes de recharge sur la tondeuse touchent le centre des broches de contact sur le socle de recharge.
La durée d'autonomie du Android est de plus en plus courte après chaque recharge.	Quelque chose bloque le disque de coupe, ce qui créée des frictions et augmente la consommation d'électricité.	Enlevez le disque de coupe et nettoyez-le. L'herbe est peut-être trop haute et trop épaissé.
	Le Android tremble beaucoup parcè que le disque de coupe n'est pas équilibré.	Examinez les lames et le disque de coupe.Enlevez les débris et objets étrangers des lames et du disque de coupe.Remplacez les lames par un nouveau jeu.
	La batterie est peut-être vieille ou épisée.	Remplacez la batterie.
Le Android ne se met pas en marche à l'heure prévue.	L'horloge n'est pas réglée à la bonne-heure.	Régler l'horloge à la bonne-heure.
	Les temps de coupe programmés pour le Android sont incorrectly.	Changez les heures de début et de fin de travail du Android.
Android ne peut pas s'enclencher correctement dans le socle de recharge.	Influenceances environnementales. Redémarrer le Android.
	Mauvais contact dû à la souillure de la borne de recharge.	Nettoyez les broches de contact du socle et les bornes de recharge de la machine à l'aide d'un chiffon.
L'indicateur vert sur le socle de recharge s'allume avant que la charge ne soit terminée.	La station de charge est en surchauffe, le voyant de batterie clignote en rouge.L'écran affiche 'Température de la batterie hors plage! veuilleriez patienter'.	Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse.
Les roues du Android dérapent ou glissant continuèlement.	Des obstacles étrangers, tels que des brindilles et des branches peuvent être coincées sous le Android	Enlevez les objets étrangers de sous le Android.
	La pelouse est trop humide. Attendez jusqu'à ce que la pelouse ait séché.
Le Android fonctionne en dehors du cable pérophérique. Le Android ne tand pas une zone située dans le périmètre du cable pérophérique. Le Android se returne ou tourne de façon erratique après du cable pérophérique.	Le cable pérophérique d'une autre Android ou une tondeuse robotique d'une autre marque est trop proche.	Assurez-vous que le cable pérophérique de la Android est espacé d'au moins 1m du cable pérophérique voisin.
	Dans des conditions d'humidité, le signal électrique du cable pérophérique peut fuir de l'union ou de la réparation du cable.	Vérifiez les joints du cable pérophérique. Isolez-les pour offrir un raccord complètement étanche.
	Il existe uneuite du signal électrique du cable pérophérique due à une rupture de l' isolation.	Réparez l'iso1ation du cable pérophérique avec les connecteurs foumis.
Le Android quitte son périmètre de travail en descendant une colline.	Faibleadhérence des roues motrices du Android.	Veuillez vérifier que les roues sont propres et exemples de boue afin de garantir laicieuleadhérence possible.
Le système d'exploitation du Android plante lorsqu'il est en charge ou en vue.	Défaut du logiciel ou de l'écran Redémarrer le Android.
Le Android s'éteint lorsqu'il s'enclenché dans le socle de recharge.	Le Android ne parvient pas à se recharger en raison de la protection contre la surchauffe et s'éteint.	Placez le socle de recharge dans une zone ombragé ou attendez que la température baisse.
	Mauvaise connexion. Vérifiez l'indicateur LED sur le socle de recharge. Vérifiez la connexion entre les les broches de contact situées sur le socle de recharge et la borne de recharge.
Le Android s'arrête dans le périmètre de travail.	Il y a un obstacle dans le périmètre de travail.	Enlevez l'obstacle du périmètre de travail du Android.
	La hauteur de coupe est réglée sur un cran trop bas pour la hauteur de l'herbe ou l'herbe est trop dense.	Réglez la hauteur sur un cran élevé, puis baissez progressivement.
	Le cable pérophérique déployée ne doit pas dépasser 350 m, sinon cela peut causer des problèmes de signal.	Réduisez la longueur du cable pérophérique.
	La distance entre le centre de la pelouse et le cable pérophérique ne doit pas dépasser 25 m, sinon cela peut causer une atténuation du signal.	Réduisez la distance entre le centre de la pelouse et le cable pérophérique à moins de 25 m.
Le Android se returne. Il y a un obstacle	incliné sur la pelouse. Œtez l'obstacle du périmètre de travail du Android.
Le Android ne parvient pas à se connecter à internet.	Veuillez vérifier que votre routeur a les paramètres corrects.	Assurez-vous que vous avez un réseau de 2,4 GHz. Si vous routeur a deux paramètres, veillez activer la fréquence de 2,4 GHz.Assurez-vous que votre réseau est régle sur le mode 802.11 et le paramètre sans fil est b/g/n mixed.Assurez-vous que votre réseau a la fonction SSID Broadcast activée lorsque vous connectez la machine avec l'appli. Vous pouvez la fermer après l'avoir connecté avec succès.Assurez-vous que la fonction DHCP est activée.Si vous avez changé de réseau Wi-Fi, vous doivent connecter le Android au nouveau réseau.Si vous avez un réseau «Fritzlbox», assurez-vous d'activer l'options «Allow communication between devices in same network" dans les paramètres.

Protection environnementale

Les produits électriques usagés ne doivent pas être éliminés avec les déchets ménagers. Veuillez recycler s'il existe des infrastructures prévues à cet effet. Consultez les autorités locales ou un revendeur pour des conseils de recyclage.

Données techniques

CHARACTERISTIQUES TECHNIQUES	WR153E WR155E
Tension nominale 20 V Max.*
Vitesse à vide 2200/min.
Zone de coupe 1500 m² 2000 m²
Diamètre de coupe 22 cm
Hauteur de coupe 30-60 mm
Positions de hauteur de coupe 4
Type de batterie Lithium-ion
Modèle de batterie WA3553.3 WA3556
Durée de charge approx. 70 min. 85 min.
Modèle de chargeur WA3762 (UK - IT - CH) WA3751 (autres pays)
Tension du chargeur	Tension d'entrée : 100-240 V~50/60 Hz, 90 W, Tension de sortie : 20 V, 3,0 A
Poids de la machine	9,8 kg
Classe de protection	III
Appli	Oui
Bande de fréquence du module WLAN intégré	2.14 GHz - 2,484 GHz
Puisance max. de la fréquence radio du module WLAN intégré	802.11b:+16±2dBm(@11Mo/s) 802.11g:+14±2dBm(@54Mo/s) 802.11n:+13±2dBm(@HT20,MCS7)

Tension mesurée à vide. La tension initiale de la batterie atteint un maximum de 20 volts. La tension nominale est de 18 volts.

Indications sonores

Niveau de pression acoustique continu équivalent pondéré A

Niveau sonore pondéré A

LpA=44.3dB(A), KpA=1.1dB(A)
