MODE D'EMPLOI DEHS110UBA PIONEER

• Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB ». Table des matières- 3 -- 3 - Français DEH-S110UB/S110UBA/S110UBG/S110UBB/S111UB/S111UBG/ S11UB Télé co mm ande REMARQUE La télécommande est fournie uniquement pour le modèle DEH-S111UB/S111UBG. Opérations fréquemment utilisées Les touches disponibles varient selon les appareils. Mise en route Fonctionnement de base Touche de retrait Fenêtre d’affichage Molette M.C. (multi-contrôle) BAND/ Port USB Prise d’entrée AUX (prise stéréo 3,5 mm) (éjection) Fente de chargement des disques DISP (affichage) BASS SRC (source)/OFF

• Si le fil bleu/blanc de l’appareil est relié à la borne de commande du relais d’antenne automatique du véhicule, l’antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l’antenne, mettez la source hors service. Indication de l’affichage Objectif Opération Unité principale Télécommande Mettre l’appareil sous tension* Appuyez sur SRC/OFF pour mettre l’appareil sous tension. Appuyez longuement sur SRC/OFF pour mettre l’appareil hors tension. Appuyez sur SRC pour mettre l’appareil sous tension. Appuyez longuement sur SRC pour mettre l’appareil hors tension. Régler le volume Tournez la molette M.C..Appuyez sur VOLUME + ou

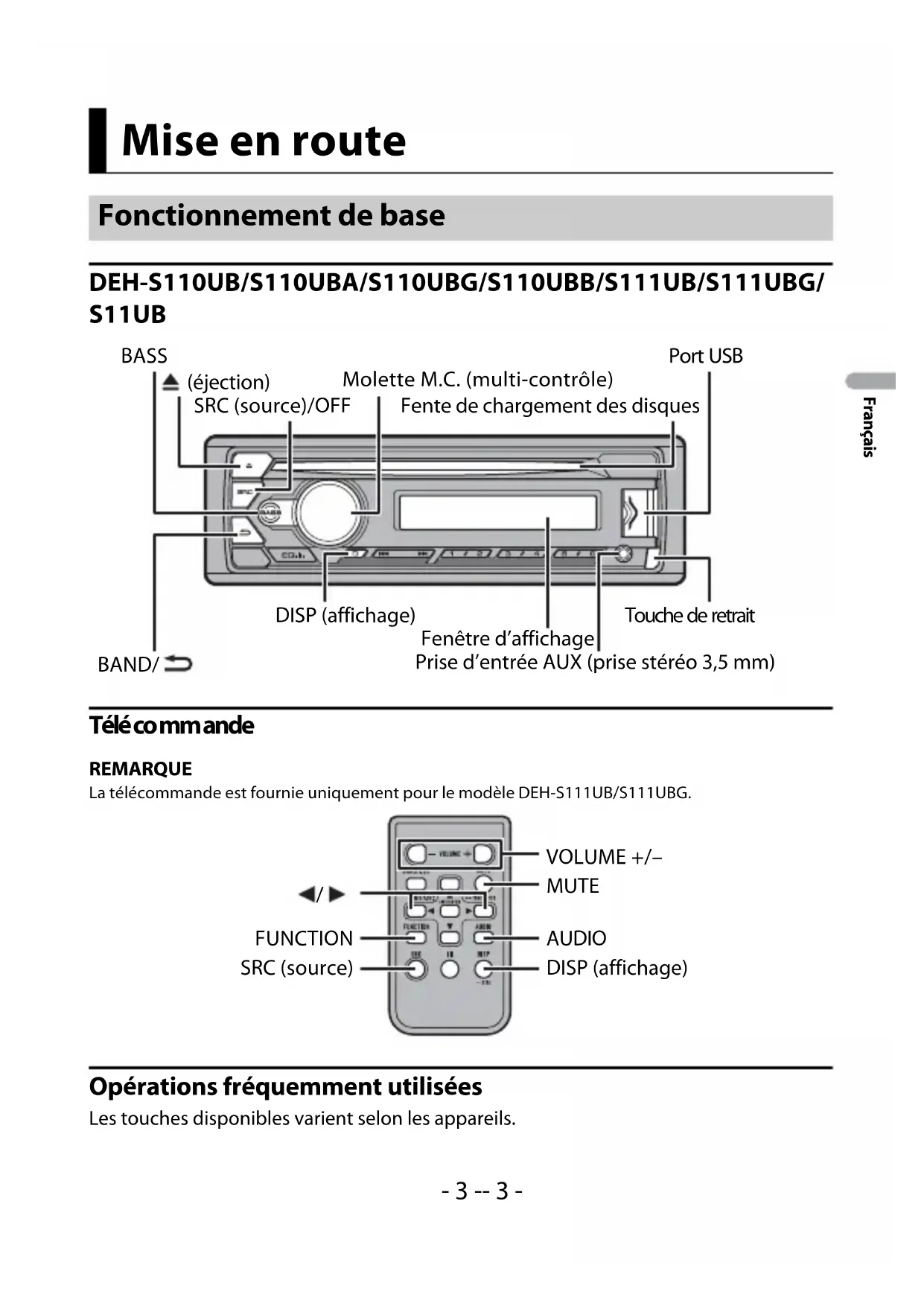

Appuyez sur MUTE pour couper le son de l’appareil. Appuyez à nouveau sur MUTE ou appuyez sur VOLUME + ou – pour rétablir le son. Sélectionner une source Appuyez plusieurs fois sur SRC/OFF. Appuyez plusieurs fois sur SRC. Modifier les informations d’affichage Appuyez plusieurs fois sur DISP. Appuyez plusieurs fois sur DISP. Revenir à l’affichage/la liste précédent(e) Appuyez sur BAND/ . Appuyez sur / pour sélectionner le dossier suivant/précédent. Revenir à l’affichage normal à partir du menu Appuyez longuement sur BAND/ .

Augmentez le niveau des basses Appuyez sur BASS.

• Vous pouvez sélectionner le niveau des basse dans [BASS BOOST] (page 17).

Indication Description Apparaît lorsqu’il existe un niveau inférieur de menu ou de dossier. Apparaît lorsque vous appuyez longuement sur le bouton BASS. Apparaît lorsque la fonction d’accord sur une station locale est en service (page 15).- 5 -- 5 - Français Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les périphériques branchés à la face avant et mettez l’appareil hors tension avant de le retirer. Important

• Évitez de soumettre la face avant à des chocs excessifs.• Tenez la face avant à l’abri du soleil et des températures élevées.• Stockez toujours la face avant détachée, dans un étui de protection ou un sac. Retirez la feuille isolante avant utilisation. Apparaît lorsqu’un programme d’informations routières est capté. Apparaît lorsque la fonction TA (informations routières) est activée (page 16). Apparaît lorsque le sound retriever (correcteur de son compressé) est en service (page 16). Apparaît lorsque la lecture aléatoire est en service. Apparaît lorsque la lecture répétée est en service. Retrait de la face avant Préparation de la télécommande Indication Description Retirer Fixer- 6 - Français ATTENTION Information à destination des utilisateurs sur la collecte et l’élimination des équipements et batteries usagés Ces symboles qui figurent sur les produits, les emballages et/ou les documents d’accompagnement signifient que les équipements électriques et électroniques et batteries usagés ne doivent pas être jetés avec les déchets ménagers et font l’objet d’une collecte sélective.Pour assurer l’enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habilités conform ment à la législation locale en vigueur.En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l environnement qui pourraient résulter d’une mauvaise gestion des déchets.Pour plus d’information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.Ces symboles ne sont valables que dans les pays de l’Union Européenne. Pour les pays n’appartenant pas à l’Union Européenne : Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d’élimination appropriées.• N’ingérez pas la pile, il existe un risque de brûlures chimiques.(La télécommande fournie) Ce produit contient une pile bouton. Si la pile bouton est avalée, cela peut entraîner de graves brûlures internes en seulement 2 heures et conduire au décès.Tenez les piles neuves et usées hors de portée des enfants. Si le logement de la pile se ferme mal, arrêtez d’utiliser le produit et tenez-le éloigné des enfants. Si vous pensez que des piles ont pu être avalées ou placées à l’intérieur d’une partie du corps, consultez immédiatement un médecin. Comment remplacer la pile Insérez la pile CR2025 (3 V) en orientant correctement les pôles plus (+) et moins (–). (Marquage pour les équipements) (Exemples de marquage pour les batteries)- 7 -- 7 - Français

• N’exposez pas la pile ou la télécommande à une chaleur excessive, par exemple en plein soleil ou au feu. PRÉCAUTION

• Il existe un risque potentiel d’explosion si la pile est remplacée de façon incorrecte. Remplacez la pile usagée par une pile neuve de même type.
• Ne manipulez et ne stockez pas la pile avec des outils ou des objets métalliques.

• Si la pile fuit, retirez-la et essuyez complètement la télécommande. Insérez ensuite une nouvelle pile.

• Lors de la mise au rebut des piles usagées, veuillez respecter les réglementations gouvernementales ou les règles des institutions environnementales en vigueur dans votre pays/région. Important

• Ne stockez pas la télécommande à des températures élevées ou en plein soleil.
• Ne laissez pas la télécommande tomber au sol, où elle pourrait rester coincée sous la pédale de frein ou d’accélérateur. Lorsque vous mettez le contact sur ON après avoir installé l’appareil, [SET UP :YES] s’affiche. 1 Appuyez sur la molette M.C.. Si vous n’utilisez pas l’appareil dans les 30 secondes qui suivent, le menu de configuration disparaît. Si vous préférez ne pas effectuer la configuration pour l’instant, tournez la molette M.C. pour sélectionner [NO], puis appuyez pour valider. 2 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider. Pour passer à l’option de menu suivante, vous devez valider votre sélection. 3 [QUIT :YES] apparaît lorsque tous les réglages sont terminés. Pour revenir au premier élément du menu de configuration, tournez la molette M.C. pour sélectionner [QUIT :NO], puis appuyez pour valider. 4 Appuyez sur la molette M.C. pour valider les réglages. Menu de configuration Élément de menu DescriptionLANGUAGE Sélectionnez la langue d’affichage des informations textuelles à partir d’un fichier audio compressé.[ENG] (anglais), [РУС] (russe), [TUR] (turc)CLOCK SET Réglez l’horloge. FM STEP Sélectionnez l’incrément d’accord FM à partir de 100 kHz ou de 50 kHz.[100], [50]- 8 - Français REMARQUES

• Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.

• Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEM (page 18) et des réglages INITIAL (page 8). 1 Appuyez sur la molette M.C. pour afficher le menu principal. 2 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider. 3 Tournez la molette M.C. pour sélectionner [DEMO OFF], puis appuyez pour valider. 4 Tournez la molette M.C. pour sélectionner [YES], puis appuyez pour valider. 1 Appuyez longuement sur SRC/OFF jusqu’à ce que l’appareil se mette hors tension. 2 Appuyez longuement sur SRC/OFF pour afficher le menu principal. 3 Tournez la molette M.C. pour sélectionner [INITIAL], puis appuyez pour valider. 4 Tournez la molette M.C. pour sélectionner une option, puis appuyez pour valider. REMARQUE Les options varient selon les appareils. Annulation de l’affichage de démonstration (DEMO OFF) Réglages INITIAL Élément de menu Description FM STEP Sélectionnez l’incrément d’accord FM à partir de 100 kHz ou de 50 kHz. [100], [50]- 9 -- 9 - Français Les fréquences du syntoniseur de cet appareil sont destinées à une utilisation en Europe de l’Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d’autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n’est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM. 1 Appuyez sur SRC/OFF pour sélectionner [RADIO]. 2 Appuyez sur BAND/ pour sélectionner la bande [FM1], [FM2], [FM3], [MW] ou [LW]. 3 Appuyez sur l’une des touches numériques (1/ à 6/). SP-P/O MODE À sélectionner lorsqu’un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrière et qu’un haut-parleur d’extrêmes graves est branché à la sortie RCA.[REAR/SUB.W][SUB.W/SUB.W] À sélectionner lorsqu’un haut-parleur d’extrêmes graves passif est directement relié aux fils de sortie du haut-parleur arrière et qu’un haut-parleur d’extrêmes graves est branché à la sortie RCA. [REAR/REAR] À sélectionner lorsque des haut-parleurs à gamme étendue sont reliés aux fils de sortie du haut-parleur arrière et à la sortie RCA. Si un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrière et que la sortie RCA n’est pas utilisée, vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR].S/W UPDATE À sélectionner pour valider les dernières informations relatives au système de l’appareil.[SYSTEM INFO][SYSTEM UPDATE] À sélectionner pour effectuer la dernière mise à jour des logiciels de l’appareil et réinitialiser ses réglages. Pour obtenir de plus amples informations sur les derniers logiciels et mises à jour, veuillez vous rendre sur notre site Web.SYSTEM RESET Sélectionnez [YES] pour réinitialiser les réglages de l’appareil. L’appareil redémarre automatiquement.(Certains réglages sont conservés même après la réinitialisation de l’appareil.)[YES], [NO] Radio Réception des stations présélectionnées Élément de menu Description- 10 - Français CONSEIL Les touches / peuvent également servir à sélectionner une station préréglée lorsque [SEEK] est réglé sur [PCH] dans les réglages FUNCTION (page 16). Les six stations les plus puissantes sont mémorisées sur les touches numériques (1/ à 6/). 1 Après avoir sélectionné la bande, appuyez sur la molette M.C. pour afficher le menu principal. 2 Tournez la molette M.C. pour sélectionner [FUNCTION], puis appuyez pour valider. 3 Tournez la molette M.C. pour sélectionner [BSM], puis appuyez pour valider. Pour rechercher une station manuellement

Après avoir sélectionné la bande, appuyez sur / pour sélectionner une station. Appuyez longuement sur / , puis relâchez pour rechercher une station disponible. Le balayage s’arrête lorsque l’appareil capte une station. Pour annuler l’accord par recherche, appuyez sur / . REMARQUE [SEEK] doit être réglé sur [MAN] dans les réglages FUNCTION (page 16). Pour mémoriser des stations manuellement

Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l’une des touches numériques (1/ à 6/ ) jusqu’à ce qu’elle cesse de clignoter. L’appareil recherche une station diffusant des informations PTY (type de programme). 1 Appuyez longuement sur BASS pendant la réception FM. 2 Tournez la molette M.C. pour sélectionner le type de programme [NEWS/INFO], [POPULAR], [CLASSICS] ou [OTHERS]. 3 Appuyez sur la molette M.C.. Mémoire des meilleures stations (BSM) Utilisation des fonctions PTY- 11 -- 11 - Français L’appareil continue à rechercher une station. Lorsqu’il en trouve une, son nom de service de programme s’affiche. REMARQUES

• Pour annuler la recherche, appuyez sur la molette M.C..
• Le programme de certaines stations peut différer de celui qu’indique le PTY transmis.
• Si aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s’affiche pendant environ deux secondes, puis le syntoniseur revient à la station de départ. Débranchez le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l’appareil.

Insérez un disque dans la fente de chargement des disques en orientant l’étiquette vers le haut. Pour éjecter un disque, arrêtez d’abord la lecture avant d’appuyer sur . Périphériques USB (y compris Android™)

Ouvrez le cache du port USB. 2 Raccordez le périphérique USB à l’aide d’un câble approprié. REMARQUE Pour basculer automatiquement sur une source [USB] lorsqu’un périphérique USB est connecté à l’appareil, réglez [USB AUTO] sur [ON] dans les paramètres SYSTEM (page 19). PRÉCAUTION Utilisez un câble USB (vendu séparément) pour raccorder le périphérique USB, car tout périphérique raccordé directement à l’appareil dépassant ce dernier pourrait être dangereux. Avant de retirer le périphérique, arrêtez la lecture. Connexions AOA Pour plus de détails sur la connexion AOA, voir page 13. Connexion MTP Il est possible de connecter un périphérique Android utilisant le système d’exploitation Android 4.0 ou la plupart des versions supérieures via MTP, à l’aide du câble fourni avec le périphérique. Toutefois, selon le périphérique connecté, la version du système d’exploitation et les numéros des fichiers qu’il

Lecture- 12 - Français contient, il se peut que la lecture de fichiers audio / morceaux soit impossible via MTP. Notez que la connexion MTP n’est pas compatible avec les formats de fichiers WAV et FLAC. REMARQUE Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY] dans les paramètres SYSTEM (page 18). AUX

Insérez la mini-fiche stéréo dans la prise d’entrée AUX. 2 Appuyez sur SRC/OFF pour sélectionner la source [AUX]. REMARQUE Si [AUX] est réglé sur [OFF] dans les réglages SYSTEM, il est impossible de sélectionner [AUX] en tant que source (page 18). Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 15). Notez que les opérations suivantes ne fonctionnent pas pour un périphérique AUX. Pour utiliser un périphérique AUX, utilisez le périphérique proprement dit. Opérations Objectif Opération Sélectionner un dossier*1 Appuyez sur 1/ ou 2/. Sélectionner une piste/un morceau Appuyez sur ou . Avance ou retour rapide*2 Appuyez longuement sur ou . Rechercher un fichier dans une liste 1 Appuyez longuement sur BASS pour afficher la liste. 2 Tournez la molette M.C. pour sélectionner la catégorie ou le nom de fichier (dossier) de votre choix, puis appuyez pour valider. 3 Tournez la molette M.C. pour sélectionner le fichier de votre choix, puis appuyez pour valider. La lecture commence. Afficher une liste de fichiers dans la catégorie/le dossier sélectionné(e)*1 Appuyez sur la molette M.C. lorsqu’une catégorie/un dossier est sélectionné(e). Lire un morceau de la catégorie/du dossier sélectionné(e)*1 Appuyez longuement sur la molette M.C. lorsqu’une catégorie/un dossier est sélectionné(e). Lecture répétée Appuyez sur 6/. Lecture aléatoire Appuyez sur 5/.- 13 -- 13 - Français *1 Fichiers d’audio compressé uniquement*2 Si vous utilisez la fonction avance ou retour rapide au moment de la lecture d’un fichier VBR, la durée de lecture peut ne pas être correcte. Vous pouvez faire fonctionner l’appareil à partir de Pioneer ARC APP installé sur un périphérique Android. Dans certains cas, vous pouvez commander des aspects de l’application, par exemple, la sélection de la source, la mise en pause, etc. à l’aide de l’appareil. Pour plus de détails sur les opérations disponibles sur l’application, consultez la section d’aide de l’application. ATTENTION N’essayez pas d’utiliser l’application tout en conduisant. Veillez à quitter la route et à garer votre véhicule en lieu sûr avant d’essayer d’utiliser les commandes de l’application. Pour les utilisateurs de périphérique Android Cette fonction est compatible avec les périphériques sur lesquels est installé Android OS 4.1 ou une version ultérieure et qui prennent également en charge les profils AOA (Android Open Accessory) 2.0. Vous pouvez télécharger Pioneer ARC APP sur Google Play™. REMARQUE Certains périphériques Android connectés via AOA 2.0 risquent de ne pas fonctionner correctement ou d’émettre des sons en raison de leur conception logicielle propre, indépendamment de la version du système d’exploitation. Pause/Reprise de la lecture Appuyez sur 4/PAUSE. Sound retriever (correcteur de son compressé)*1 Appuyez sur 3/S.Rtrv. [1] : efficace pour les taux de compression faibles [2] : efficace pour les taux de compression élevés Retour au dossier racine (CD/USB uniquement)*1 Appuyez longuement sur 1/. Commutation entre les modes audio compressé et CD-DA (CD uniquement) Appuyez sur BAND/. Changer de lecteur sur le périphérique USB (périphériques prenant en charge le protocole de classe de périphérique de stockage de masse USB uniquement) Appuyez sur BAND/. Utilisation de Pioneer ARC APP Objectif Opération- 14 - Français 1 Appuyez sur la molette M.C. pour afficher le menu principal. 2 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider. 3 Tournez la molette M.C. pour sélectionner [ANDROID WIRED], puis appuyez pour valider. 4 Tournez la molette M.C. pour sélectionner [APP CONTROL], puis appuyez pour valider. 5 Tournez la molette M.C. pour sélectionner [P.APP AUTO ON], puis appuyez pour valider. 6 Tournez la molette M.C. pour sélectionner [ON], puis appuyez pour valider. 7 Connectez cet appareil au périphérique Android via USB. Pioneer ARC APP sur le périphérique démarre automatiquement. REMARQUE Si Pioneer ARC APP n’a pas encore été installée sur votre appareil Android, un message vous invitant à l’installer apparaîtra sur votre appareil Android. Sélectionnez [OFF] dans [P.APP AUTO ON] pour effacer le message (page 19). 1 Appuyez sur SRC/OFF pour sélectionner [ANDROID]. Opérations de base Connectez-vous à Pioneer ARC APP Écoute de musique sur Android Objectif Opération Sélectionner une piste Appuyez sur ou . Avance ou retour rapide Appuyez longuement sur ou . Pause/Reprise de la lecture Appuyez sur 4/PAUSE. Sound retriever (correcteur de son compressé) Appuyez sur 3/S.Rtrv. [1] : efficace pour les taux de compression faibles [2] : efficace pour les taux de compression élevés- 15 -- 15 - Français Vous pouvez régler divers paramètres dans le menu principal. 1 Appuyez sur la molette M.C. pour afficher le menu principal. 2 Tournez la molette M.C. pour sélectionner l’une des catégories suivantes, puis appuyez pour valider.

• Réglages ILLUMINATION (page 19) 3 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider. Les éléments de menu varient selon la source. Réglages Réglages FUNCTION Élément de menu Description FM SETTING [TALK], [STANDARD], [MUSIC] Adaptez le niveau de qualité sonore aux conditions de signal de radiodiffusion du signal de la bande FM. (Disponible uniquement lorsque la bande FM est sélectionnée.) BSM Mémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/ à 6/). REGIONAL [ON], [OFF] Limitez la réception des programmes régionaux spécifiques lorsque AF (recherche des autres fréquences) est sélectionné. (Disponible uniquement lorsque la bande FM est sélectionnée.) LOCAL FM : [OFF], [LV1], [LV2], [LV3], [LV4]

MW/LW : [OFF], [LV1], [LV2]

Restreignez la station d’accord suivant la puissance du signal.- 16 - Français

[ON], [OFF] Recevez des programmes d’informations routières, le cas échéant. (Disponible uniquement lorsque la bande FM est sélectionnée.)

[ON], [OFF] Laissez l’appareil s’accorder sur une autre fréquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.) NEWS [ON], [OFF] Interrompez la source actuellement sélectionnée avec des bulletins d’informations. (Disponible uniquement lorsque la bande FM est sélectionnée.) SEEK [MAN], [PCH] Attribuez aux touches ou la recherche de stations une par une (accord manuel) ou sélectionnez une station à partir des canaux préréglés. S.RTRV [1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF] Améliorez l’audio compressé et restaurez un son riche. Indisponible lorsque :

• CD-DA/CD-TEXT est en cours de lecture.

• le fichier FLAC est en cours de lecture. Réglages AUDIO Élément de menu Description FADER*1 Réglez l’équilibre sonore entre les haut-parleurs avant et arrière. BALANCE Réglez l’équilibre sonore entre les haut-parleurs gauche et droite. Élément de menu Description USB- 17 -- 17 - Français *1 Indisponible lorsque [SUB.W/SUB.W] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 9). EQ SETTING [SUPER BASS], [POWERFUL], [DYNAMIC], [NATURAL], [VOCAL], [VIVID], [CUSTOM1], [CUSTOM2], [FLAT] Sélectionnez la bande et le niveau de l’égaliseur pour une personnalisation approfondie. Bande de l’égaliseur : [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Niveau de l’égaliseur : [+6] à [–6] Sélectionnez ou personnalisez la courbe de l’égaliseur. [CUSTOM1] peut être défini séparément pour chaque source. Cependant, chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage. [CUSTOM2] est un réglage partagé et commun à toutes les sources. Vous pouvez également commuter l’égaliseur en appuyant plusieurs fois sur . LOUDNESS [OFF], [LOW], [MID], [HI] Compensez pour obtenir un son net à faible volume. SUB.W*2 [NOR], [REV], [OFF] Sélectionnez la phase du haut-parleur d’extrêmes graves.

Fréquence de coupure : [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Niveau de sortie : [–24] à [+6] Niveau de la pente : [–12], [–24] Seules les fréquences inférieures à celles de la gamme sélectionnée sont émises par le haut- parleur d’extrêmes graves. BASS BOOST [0] à [+6] Sélectionnez le niveau d’accentuation des graves. HPF SETTING Fréquence de coupure : [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Niveau de la pente : [–12], [–24] Seules les fréquences supérieures à la coupure du filtre passe-haut (HPF) sont émises en sortie via les haut-parleurs. SLA [+4] à [–4] Réglez le niveau de volume de chaque source, sauf celui de la FM. Élément de menu Description- 18 - Français *2 Indisponible lorsque [REAR/REAR] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 9). *3 Indisponible lorsque [OFF] est sélectionné sous [SUB.W]. Vous pouvez également accéder à ces menus lorsque l’appareil est hors tension. Réglages SYSTEM Élément de menu Description LANGUAGE [ENG] (anglais), [РУС] (russe), [TUR] (turc) Sélectionnez la langue d’affichage des informations textuelles à partir d’un fichier audio compressé. CLOCK SET Réglez l’horloge (page 7). 12H/24H [12H], [24H] Sélectionnez la notation de l’heure. SCROLL SET [ONCE], [LOOP], [OFF] Sélectionnez la manière de dérouler le texte dans la fenêtre d’affichage. AUTO PI [ON], [OFF] Recherchez une autre station avec la même programmation, même si vous utilisez une station présélectionnée. AUX [ON], [OFF] Sélectionnez [ON] lors de l’utilisation d’un périphérique auxiliaire connecté à l’appareil. MUTE MODE [MUTE], [20dB ATT], [10dB ATT] Coupez ou atténuez le son automatiquement lorsque le signal d’un appareil équipé d’une fonction de sourdine est reçu. PW SAVE* [ON], [OFF] Réduisez la consommation d’énergie de la batterie. L’activation de la source est la seule opération autorisée lorsque cette fonction est activée. ANDROID WIRED [MEMORY], [APP CONTROL] Sélectionnez la méthode de connexion adaptée à un périphérique Android.- 19 -- 19 - Français

• [PW SAVE] s’annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie rebranchée. Lorsque [PW SAVE] est désactivé, selon les méthodes de connexion, l’appareil peut continuer à consommer l’énergie de la batterie s’il n’y a pas de position ACC (accessoire) sur le contact de votre véhicule. P. AP P AU T O O N [ON], [OFF] Sélectionnez [ON] pour lancer automatiquement Pioneer ARC APP lorsqu’un périphérique Android est connecté à l’appareil via AOA. (Indisponible lorsque [MEMORY] est sélectionné sous [ANDROID WIRED].) USB AUTO [ON], [OFF] Sélectionnez [ON] pour basculer automatiquement sur la source [USB] lorsqu’un périphérique USB est connecté à l’appareil. Sélectionnez [OFF] lorsqu’un périphérique USB est connecté à l’appareil uniquement à des fins de charge. Réglages ILLUMINATION Élément de menu Description DIM SETTING [SYNC CLOCK], [MANUAL] Sélectionnez le mode pour modifier la luminosité de l’affichage. BRIGHTNESS [1] à [10] Changez la luminosité de l’affichage. Les plages de réglage disponibles varient selon le paramètre [DIM SETTING]. Élément de menu Description- 20 - Français L’affichage redevient automatiquement ordinaire.

• Vous n’avez exécuté aucune opération pendant environ 30 secondes. –Exécutez une opération. L’étendue de lecture répétée change de manière inattendue.

• En fonction de l’étendue de lecture répétée, l’étendue sélectionnée peut changer lors de la sélection d’un autre dossier ou d’une autre piste ou pendant l’avance ou le retour rapide. –Sélectionnez à nouveau l’étendue de lecture répétée. Un sous-dossier n’est pas lu.

• Il est impossible de lire les sous-dossiers lorsque [FLD] (répétition du dossier) est sélectionné. –Sélectionnez une autre étendue de lecture répétée. Le son est intermittent.

• Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores. –Éloignez de l’appareil tous les périphériques électriques susceptibles de provoquer des interférences. Commun AMP ERROR

• Un dysfonctionnement de l’appareil s’est produit ou le raccordement des haut-parleurs est incorrect.

• Le circuit de protection est activé. –Vérifiez le raccordement des haut- parleurs. –Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparaît pas, demandez de l’aide à votre revendeur ou à un centre d’entretien agréé par Pioneer. NO XXXX (ex. : NO TITLE)

• Aucune information textuelle n’est intégrée. –Commutez l’affichage ou la lecture sur une autre piste ou un autre fichier. Lecteur de CD ERROR-07, 11, 12, 17, 30

• Le disque est sale. –Nettoyez le disque.

• Le disque est rayé. –Utilisez un autre disque. ERROR-07, 10, 11, 12, 15, 17, 30, A0

• Une erreur mécanique ou électrique est survenue. –Tournez la clé de contact sur OFF, puis de nouveau sur ON ou choisissez une autre source, puis revenez au lecteur de CD. ERROR-15

• Le disque inséré est vierge. –Utilisez un autre disque. ERROR-23

• Format de CD non pris en charge. –Utilisez un autre disque. FORMAT READ

• Le début de la lecture et le début de l’émission des sons sont parfois décalés. –Attendez que le message disparaisse pour entendre les sons. Informations complémentaires Dépannage Messages d’erreur- 21 - Français NO AUDIO

• Le disque inséré ne contient pas de fichiers lisibles. – Utilisez un autre disque. SKIPPED

• Le disque inséré contient des fichiers protégés par DRM. –Les fichiers protégés sont sautés. PROTECT

• Tous les fichiers sur le disque inséré intègrent la protection par DRM. – Utilisez un autre disque. Périphérique USB FORMAT READ

• Le début de la lecture et le début de l’émission des sons sont parfois décalés. –Attendez que le message disparaisse pour entendre les sons. NO AUDIO

• Il n’y a aucun morceau. –Transférez les fichiers audio vers le périphérique USB et procédez à la connexion.

• La sécurité est activée sur le périphérique USB connecté. –Suivez les instructions du périphérique USB pour désactiver la sécurité. SKIPPED

• Le périphérique USB connecté contient des fichiers protégés par DRM. –Les fichiers protégés sont sautés. PROTECT

• Tous les fichiers sur le périphérique USB connecté intègrent la protection par DRM. – Utilisez un autre périphérique USB.

• Le périphérique USB connecté n’est pas pris en charge par cet appareil. –Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible. HUB ERROR

• Le périphérique USB connecté via un concentrateur USB n’est pas pris en charge par cet appareil. –Connectez le périphérique USB directement à cet appareil à l’aide d’un câble USB. CHECK USB

• Le connecteur USB ou le câble USB est en court-circuit. –Vérifiez que le connecteur USB ou le câble USB n’est pas coincé ou endommagé.

• Le périphérique USB connecté consomme plus que le courant maximal autorisé. –Déconnectez le périphérique USB et ne l’utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes. ERROR-19

• Panne de communication. –Effectuez l’une des opérations suivantes, puis revenez à la source USB.

• Déconnectez le périphérique USB.

• Changez de source. ERROR-23

• Le périphérique USB n’a pas été formaté correctement. –Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.- 22 - Français Disques et lecteur

• Utilisez uniquement des disques affichant l’un des deux logos suivants.

• Utilisez des disques de 12 cm.

• Utilisez seulement des disques conventionnels de forme circulaire.

• Les types de disque suivants ne peuvent pas être utilisés avec cet appareil : –DualDisc – Disques de 8 cm : les tentatives d’utilisation de tels disques avec un adaptateur peuvent entraîner un dysfonctionnement de l’appareil. – Disques de forme bizarre – Disques autres que les CD – Disques endommagés, y compris les disques fendillés, ébréchés ou voilés – Disques CD-R/RW non finalisés

• N’écrivez pas et n’appliquez aucun agent chimique sur la surface d’un disque.

• Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l’extérieur.

• La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s’adapter à une température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux.

• Lors de l’utilisation de disques dont la surface de l’étiquette est imprimable, vérifiez les instructions et les avertissements des disques. L’insertion et l’éjection peuvent ne pas être possibles selon les disques. L’utilisation de tels disques risque d’endommager cet appareil.

• Ne posez aucune étiquette disponible dans le commerce ou tout autre matériau sur la surface des disques. – Les disques pourraient se déformer et devenir injouables. – Les étiquettes pourraient se décoller pendant la lecture et empêcher l’éjection des disques, ce qui pourrait endommager l’appareil. Périphérique de stockage USB

• Les connexions via un concentrateur USB ne sont pas prises en charge.

• Attachez fermement le périphérique de stockage USB avant de conduire. Ne laissez pas le périphérique de stockage USB tomber au sol, où il pourrait rester coincé sous la pédale de frein ou d’accélérateur.

• Selon le périphérique de stockage USB, les problèmes suivants peuvent survenir. – Le fonctionnement peut varier. – Le périphérique de stockage peut ne pas être reconnu. – Les fichiers peuvent ne pas être lus correctement. – Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.

• Seuls les 32 premiers caractères peuvent s’afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier.

• L’appareil risque de ne pas fonctionner correctement selon l’application utilisée pour encoder les fichiers WMA.

• Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données d’image, ou de Conseils sur la manipulation Compatibilité avec l’audio compressé- 23 - Français fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.

• Les textes russes à afficher sur cet appareil doivent être codés avec l’un des jeux de caractères suivants : – Unicode (UTF-8, UTF-16) – Jeu de caractères autre que l’Unicode qui est utilisé dans un environnement Windows et est paramétré sur Russe dans le réglage multilingue PRÉCAUTION

• Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l’utilisation de ce produit.

• Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées. Fichiers WMA Fichiers MP3 Fichiers WAV

• Il est impossible de connecter les formats de fichier WAV via MTP. Fichiers FLAC

• Il est impossible de connecter les formats de fichier FLAC via MTP.

• Selon l’encodeur, les fichiers FLAC risquent d’être illisibles. Disque

• Quelle que soit la durée du silence entre les morceaux de l’enregistrement original, la lecture des disques d’audio compressé s’effectue avec une courte pause entre les morceaux. Extension de fichier .wma Débit binaire 48 kbps à 320 kbps (CBR), 48 kbps à 384 kbps (VBR) Fréquence d’échantillonnage 32 kHz, 44,1 kHz, 48 kHz Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream avec vidéo Incompatible Extension de fichier .mp3 Débit binaire 8 kbps à 320 kbps (CBR), VBR Fréquence d’échantillonnage 8kHz à 48kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation) Version étiquette ID3 compatible 1.0, 1.1, 2.2, 2.3, 2.4 (la version 2.x de l’étiquette ID3 a priorité sur la version 1.x.) Liste de lecture M3u Incompatible MP3i (MP3 interactif), mp3 PRO Incompatible Extension de fichier .wav Bits de quantification 8 et 16 (LPCM), 4 (MS ADPCM) Fréquence d’échantillonnage 16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM) Extension de fichier .flac Fréquence d’échantillonnage 8/11,025/12/16/22,05/ 24/32/44,1/48 kHz Débit binaire de quantification 16 bits Mode de canal 1/2 canaux Hiérarchie des dossiers lisibles Jusqu’à huit niveaux (dans la pratique, la hiérarchie compte moins de deux niveaux) Dossiers lisibles Jusqu’à 99- 24 - Français Périphérique USB
• Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.Sur cet appareil, l’utilisateur ne peut pas affecter de numéros de dossier ni spécifier les séquences de lecture. La séquence de fichier audio dépend du périphérique raccordé.Notez que la lecture des fichiers masqués d’un périphérique USB est impossible. Exemple de hiérarchie Fichiers lisibles Jusqu’à 999Système de fichiers ISO 9660 Niveaux 1 et 2, Romeo, JolietLecture multi-session CompatibleTransfert des données en écriture par paquetIncompatibleHiérarchie des dossiers lisiblesJusqu’à huit niveaux (dans la pratique, la hiérarchie compte moins de deux niveaux)Dossiers lisibles Jusqu’à 500Fichiers lisibles Jusqu’à 15 000Lecture des fichiers protégés par des droits d’auteurIncompatiblePériphérique USB partitionnéSeule la première partition est lisible. Séquence des fichiers audio Tableau des caractères cyrilliques DossierFichier d’audio compressé à : séquence de lecture01 à 05 : numéro de dossier D : Affichage C : Caractère- 25 - Français WMA Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc. FLAC Copyright © 2000-2009 Josh Coalson Copyright © 2011-2013 Xiph.Org Foundation La redistribution et l’utilisation sous la forme de source et sous forme binaire, avec ou sans modification, sont autorisées pour autant que les conditions suivantes soient remplies : –Les redistributions de code source doivent mentionner l’avis de droit d’auteur ci-dessus, la présente liste de conditions et l’avis de non-responsabilité suivant. –Les redistributions sous forme binaire doivent mentionner l’avis de droit d’auteur ci-dessus, la présente liste de conditions et l’avis de non-responsabilité suivant dans la documentation et/ou les autres éléments fournis avec la distribution. –Ni le nom de la Xiph.org Foundation, ni les noms de ses contributeurs ne peuvent être utilisés en vue d’approuver ou de promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable. LE PRÉSENT LOGICIEL EST FOURNI PAR LES TITULAIRES DE DROIT D’AUTEUR ET LES

CONTRIBUTEURS « EN L’ÉTAT », ET AUCUNE

SUR UN DÉLIT CIVIL (Y COMPRIS PAR NÉGLIGENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D’UNE MANIÈRE OU D’UNE AUTRE DE L’UTILISATION DE CE LOGICIEL, MÊME SI MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES. Google™, Google Play, Android Google, Google Play et Android sont des marques de commerce de Google LLC. Généralités Tension d’alimentation : 14,4 V CC (10,8 V à 15,1 V admissible) Mise à la masse : pôle négatif Consommation maximale : 10,0 A Dimensions (L × H × P) : DIN Châssis : 178 mm × 50 mm × 165 mm Panneau avant : 188 mm × 58 mm × 17 mm

Châssis : 178 mm × 50 mm × 165 mm Panneau avant : 170 mm × 46 mm × 17 mm Droits d’auteur et marques commerciales Caractéristiques techniques- 26 - Français Poids : 1 kg Audio Puissance de sortie maximale :

• 50 W × 4 canaux/4 Ω (sans haut- parleur d’extrêmes graves)

• 50 W × 2 canaux/4 Ω + 70 W × 1 canal/2 Ω (pour haut-parleur d’extrêmes graves) Puissance de sortie continue : 22 W × 4 (50 Hz à 15 000 Hz, THD 5 %, impédance de charge 4 Ω, avec les deux canaux entraînés) Impédance de charge : 4 Ω (4 Ω à 8 Ω admissible) Niveau de sortie maximum de la sortie préamp. : 2,0 V Correction physiologique : +10 dB (100 Hz), +6,5 dB (10 kHz) (volume : –30 dB) Égaliseur (égaliseur graphique à 5bandes): Fréquence : 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Plage d’égalisation : ±12 dB (par pas de 2 dB) Haut-parleur d’extrêmes graves (mono) : Fréquence : 50 Hz/63 Hz/80 Hz/ 100 Hz/125 Hz/160 Hz/200 Hz Pente: –12dB/oct, –24dB/oct Gain : +6 dB à –24 dB Phase : normale/inverse Lecteur de CD Système : Compact Disc Audio Disques utilisables : disques compacts Rapport signal/bruit : 94 dB (1 kHz) (réseau IEC-A) Nombre de canaux : 2 (stéréo) Format de décodage MP3 : MPEG-1 et 2 Couche Audio 3 Format de décodage WMA : Ver. 7, 8, 9, 9.1,

9.2 (2 canaux audio)

Format de signal WAV : Linear PCM et MS ADPCM (non compressé) USB Spécification standard USB : USB 2.0 vitesse pleine Alimentation maximale : 1 A Protocole USB : MSC (Mass Storage Class) MTP (Media Transfer Protocol) AOA (Android Open Accessory) 2.0 Système de fichiers : FAT12, FAT16, FAT32 Format de décodage MP3 : MPEG-1 et 2 Couche Audio 3 Format de décodage WMA : Ver. 7, 8, 9, 9.1,

9.2 (2 canaux audio)

Format de décodage FLAC : v1.3.0 (Free Lossless Audio Codec) Format de signal WAV : Linear PCM et MS ADPCM (non compressé) Syntoniseur FM Gamme de fréquences : 87,5 MHz à 108,0 MHz Sensibilité utile : 11 dBf (1,0 μV/75 Ω, mono, S/B : 30 dB) Rapport signal/bruit : 72 dB (réseau IEC-A) Syntoniseur MW Gamme de fréquences : 531 kHz à 1 602 kHz Sensibilité utile : 25 μV (S/B : 20 dB) Rapport signal/bruit : 62 dB (réseau IEC-A) Syntoniseur LW Gamme de fréquences : 153 kHz à 281 kHz Sensibilité utile : 28 μV (S/B : 20 dB) Rapport signal/bruit : 62 dB (réseau IEC-A) REMARQUE Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.- 2 - Italiano Operazioni preliminari ........................................................................... 3 Radio.......................................................................................................... 9
