VVD25A08EU - Lave-vaisselle VIVA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	Éco, Intensif, Rapide, Prélavage
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Type de séchage	Condensation
Filtre	Filtre à mailles
Maintenance	Nettoyage régulier du filtre et des bras gicleurs
Sécurité	Système de protection contre les fuites
Garantie	2 ans
Informations supplémentaires	Compatible avec les tablettes de lavage 3 en 1

FOIRE AUX QUESTIONS - VVD25A08EU VIVA

Le lave-vaisselle VIVA VVD25A08EU ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

Pourquoi le lave-vaisselle laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre obstrué ou à l'utilisation d'un détergent inapproprié. Vérifiez le manuel pour les recommandations de chargement et nettoyez le filtre.

Le lave-vaisselle VIVA VVD25A08EU fait un bruit anormal pendant le fonctionnement. Que faire ?

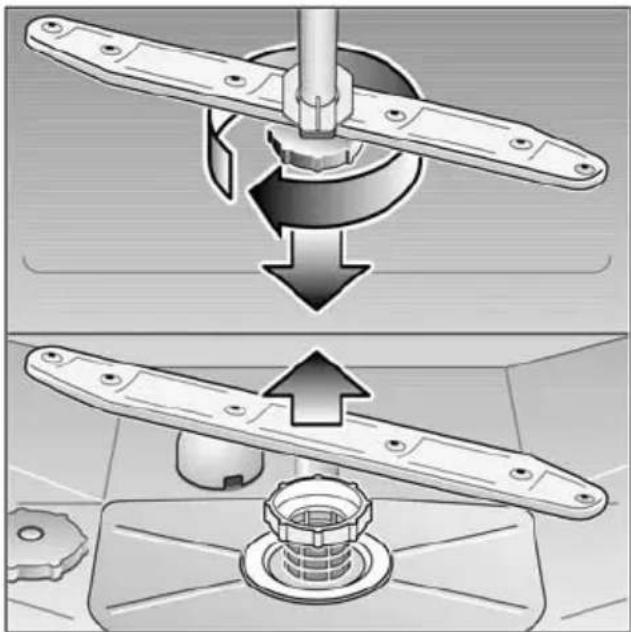

Un bruit anormal peut être causé par des objets coincés dans les bras gicleurs ou par un mauvais positionnement des vaisselles. Vérifiez et repositionnez si nécessaire.

Comment régler le programme de lavage sur le lave-vaisselle VIVA VVD25A08EU ?

Utilisez le panneau de commande pour sélectionner le programme souhaité. Consultez le manuel pour connaître les différents programmes et leurs durées.

Mon lave-vaisselle ne se vide pas correctement. Quelles sont les causes possibles ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

Comment nettoyer le filtre du lave-vaisselle VIVA VVD25A08EU ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Quelle est la consommation d'eau du lave-vaisselle VIVA VVD25A08EU ?

La consommation d'eau varie selon le programme choisi, mais en moyenne, le lave-vaisselle utilise environ 9 à 12 litres par cycle.

Comment résoudre un code d'erreur sur le lave-vaisselle VIVA VVD25A08EU ?

Référez-vous au manuel utilisateur pour identifier le code d'erreur. Il peut indiquer un problème spécifique qui nécessitera une action, comme le nettoyage d'un filtre ou la vérification d'une connexion.

Peut-on utiliser des produits ménagers traditionnels dans le lave-vaisselle ?

Non, il est recommandé d'utiliser uniquement des détergents spécialement conçus pour lave-vaisselle afin d'éviter d'endommager l'appareil.

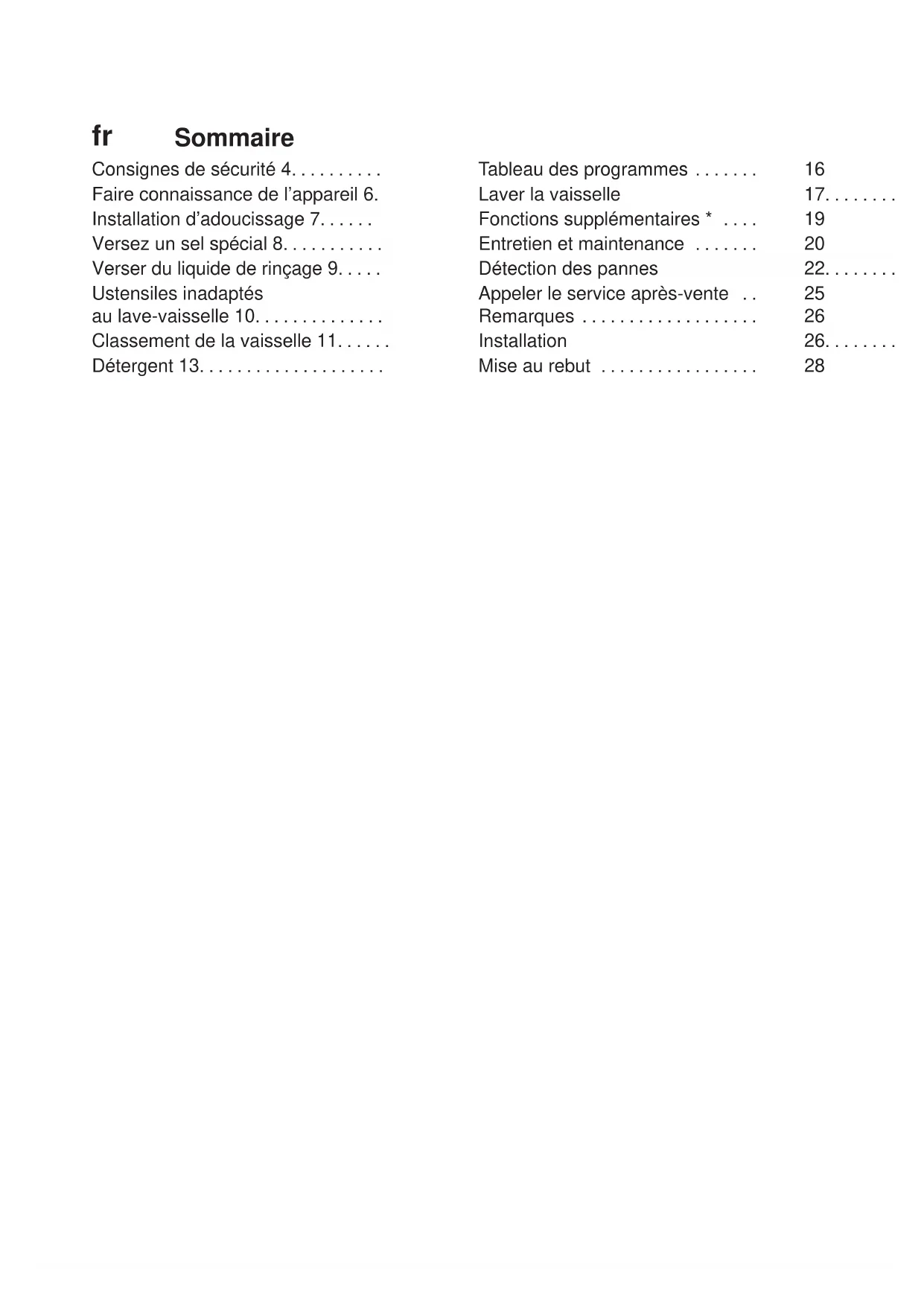

MODE D'EMPLOI VVD25A08EU VIVA

Consignes de sécurité 4.

Faire reconnaissance de l'appareil 6. Installation d'adoucissage 7....

Versez un sel spécial 8.

Verser du liquide de rincege 9....

au lave-vaisselle 10.

Classement de la vaisse 11.

Detergent 13.

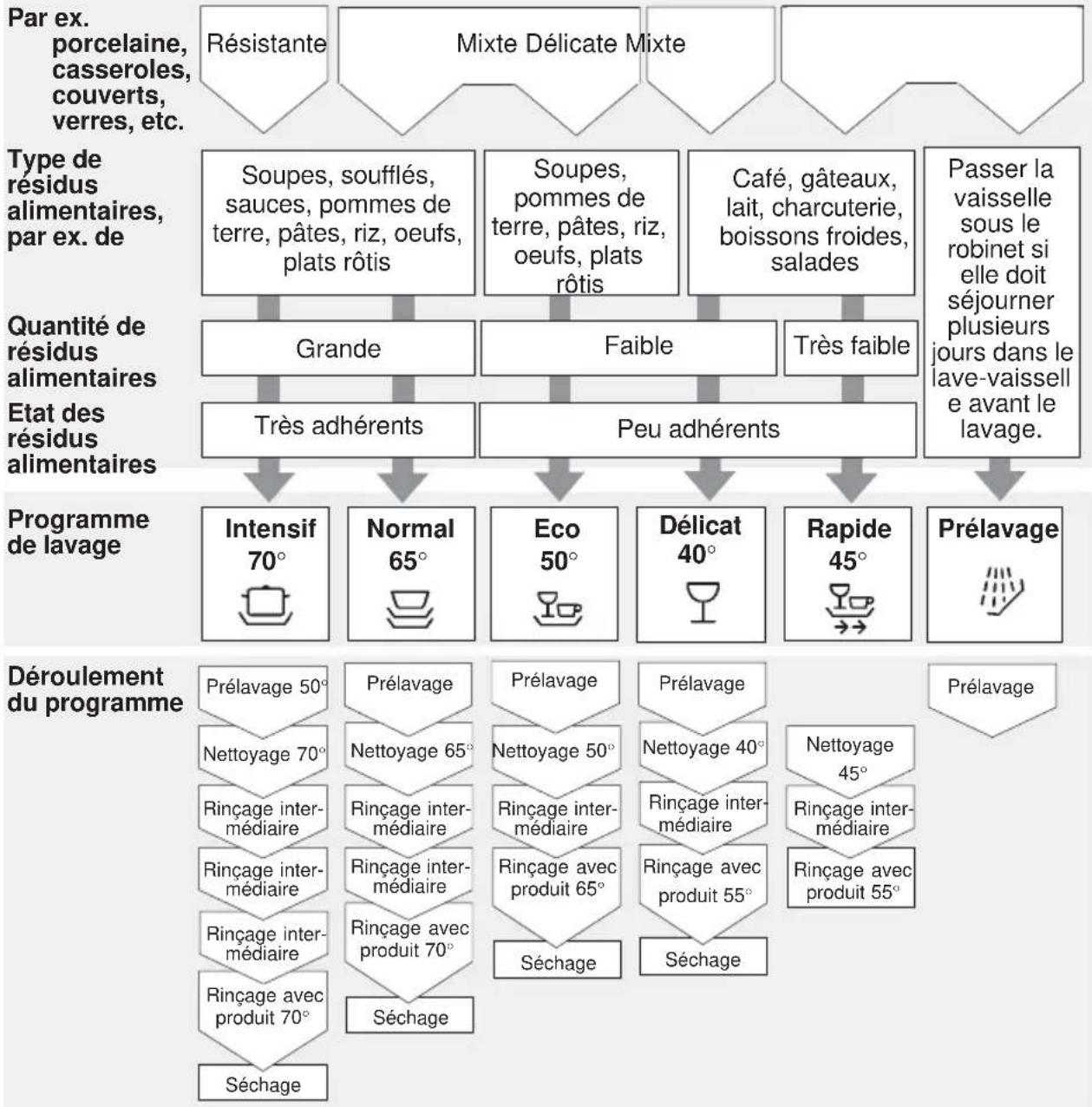

Tableau des programmes 16

Laver la vaisse 17

Fonctions supplémentaires * 19

Entretien et maintenance 20

Detection des pannes 22

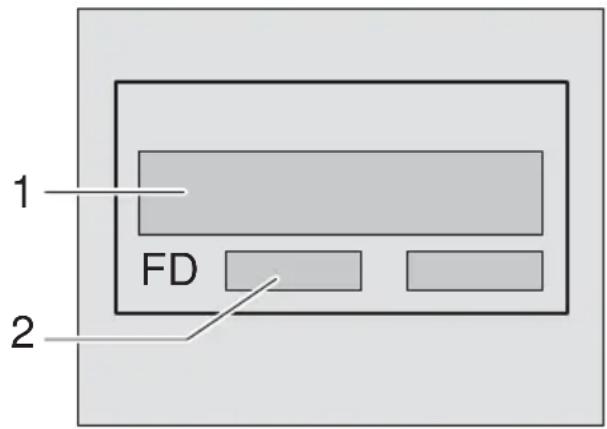

Appeler le service après-vente 25

Remarques 26

Installation 26

Mise au rebut 28

Consignes de sécurité

Au moment de la livraison

• Vérifiez immédiatement l'absence de dommages dus au transport au niveau de l'emballage et du lave-vaisse. Ne faites pas fonctionner un apparéil endommégé, mais demandez conseil à votre fournisseur.
  Veuillez vous debarrasser de l'emballage de façon reglementaire:

Le carton ondulé se compose principalement de papier recyclé.
- Les pieces moulées en polystyrene sont expansées sans CFC.
- La couche de polyéthylène (PE) se compose en partie de matière première de récapération.
- Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pas traités.
- Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Au moment de l'installation

• Procedez à la mise en place et au raccordement conformément aux instructions d'installation et de montage.
  Le lave-vaisselle ne doit pas etre branché sur le secteur lors de I'installation.
  Assurez-vous que le système à conducteur de protection de l'installation électrique de votre maison soit conforme.
• Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique du lave-vaiselle.
• Si le lave-vaisselle doit être incorpore dans un placard vertical, il faudra en plus fixer correctement le dos du placard.

Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encasirable que sous un plan de travail continu visse aux meubles voisins.
- Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
- Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si l'appareil n'est pas installé dans une niche et une paroi laterale est donc accessible, il est nécessaire d'habiller laterralement la zone des charnières de porte pour des raisons de sécurité. (Risque de blessure)

VouspouvzyouprocurerlescachescommeaccessoireoptionnelaupresdenotreSAVouducommercespecialised.

Emploi au quotidien

Mise en garde

Lorsque vous rangez des couteaux ou autres ustensilesPRESENTANT une pointe tranchante,rangez-les dans le panier avec la pointe tournée vers le bas,ou en position horizontal.

• N'utilisez le lave-vaisse que dans votre foyer et seulement dans le but indiqué : pour laver la vaisse de votre foyer.

• Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. L'appareil risquerait de se renverser.
  L'eau presente dans le compartment de lavage n'est pas de l'eau potable. Ne la buvez pas.

• Ne versez jamais de solvant dans le compartment de lavage. Risque d'explosion.
  Pendant le déroulement d'un programme, n'ouvre la porte que prudemment. De l'eau risque en effet de jaillir hors de l'appareil.
  Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brievement, uniquement au moment de le charger et de le décharger.

• Veuillez respecter les consignes de sécurité et d'utilisation apposées sur les emballages des déterments et des liquides de rincege.

Si présence d'enfants

• Ne permettez jamais aux jeunes enfants de jourer avec le lave-vaisselle ou de le faire marcher.
  Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les jeunes enfants du lave-vaisselle ouvert. Des résidus de dénergent risquent en effet de se trouver encore dedans.

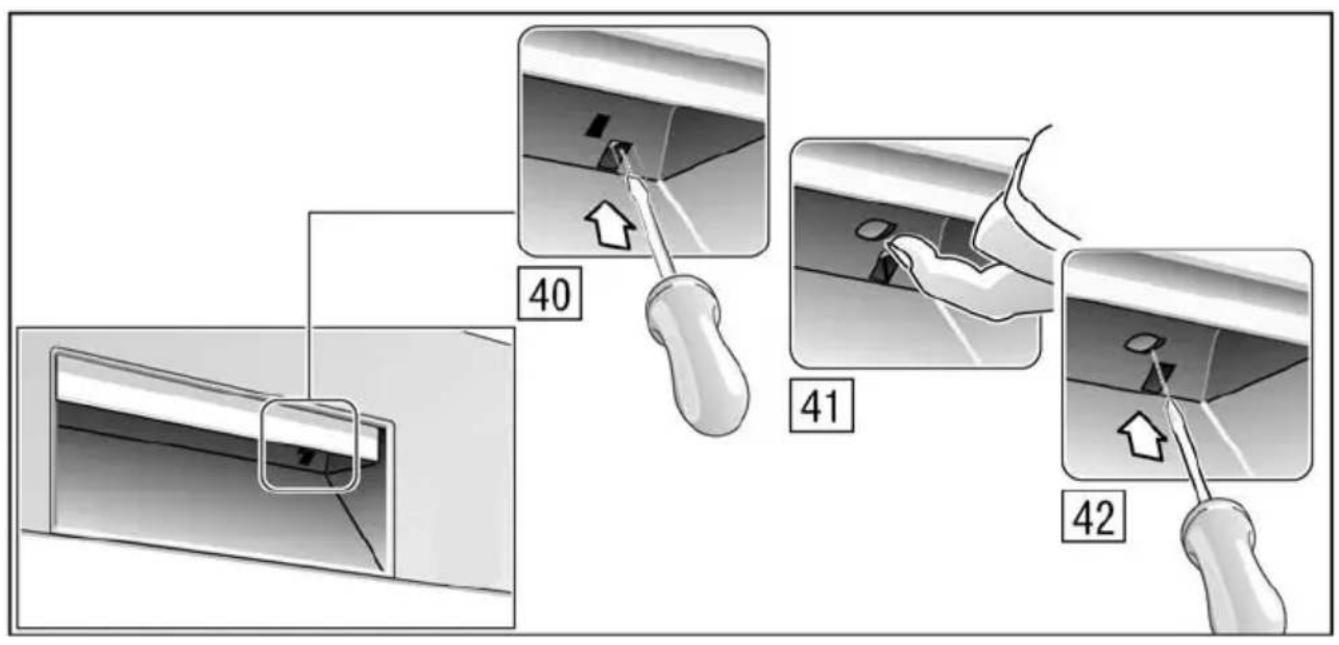

Sécurité-enfants*

• selon le modele

Examinez les croquis imprimés au revers de la couverture.

40 Enclencher la sécurité-enfants
41 Ouvrir la porte, sécurité-enfants enclenchée
42 Eteindre la sécurité-enfants

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectuees que par un spécialiste.
  Lors des réparations et interventions, veillez à ce que le lave-vaisselle soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupeze le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclure tout accident ultérieur. Débranchez la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pouraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez. Détruirez la fermetre de la porte de sorte que le porte ne ferme plus.

Avant le premier lavage

Votre apparéil a subi des contrôleés avant de quitter l'usine. Pour enlever les évventuels restes d'eau d'essai, lavez la première fois sans vaisselle à la plus haute température. Pour ce faire, versez le sel spécial, le liquide de rincege et le détergent par les orifices de replissage prévus.

fr

Faire connaissance de l'ordinateil

Les figures représentant le bandeau de commande et le compartment interieur de l'appareil se trouvent en début de notice, dans l'enveloppe. Le texte fait reference aux différents nombres de position qui y figurent.

Bandeau de commande

Interrupteur principal
2 Touche d'ouverture de porte
3 Selecteur de programme (escamtable*)
4 Fonctions supplémentaires*
5 Mention Vérifier l'arrivée d'eau
6 Indicateur de manque de sel
7 Indicateur de remplissage du liquide de rincege
8 Indicateur chiffre

* selon le modele

Compartment interieur de I'appareil

Panier à vaisselle supérieur
21 Panier supplémentaire a couverts pour le panier supérieur
22 Bras de lavage rotatif supérieur

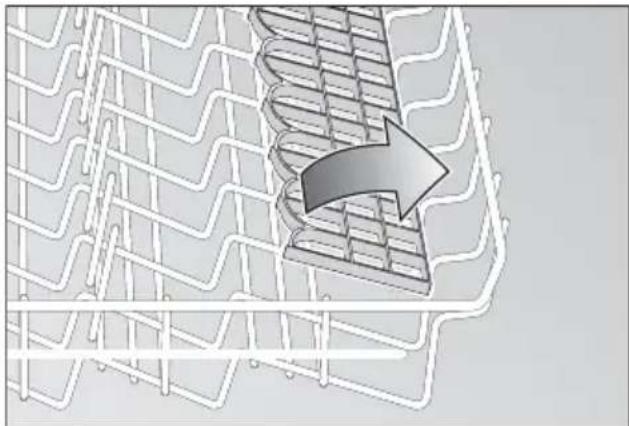

23 Etagere*
24 Bras de lavage rotatif inférieur
25 Flotteur **
Panier a vaisselle inférieur
27 Réservoir de sel spécial

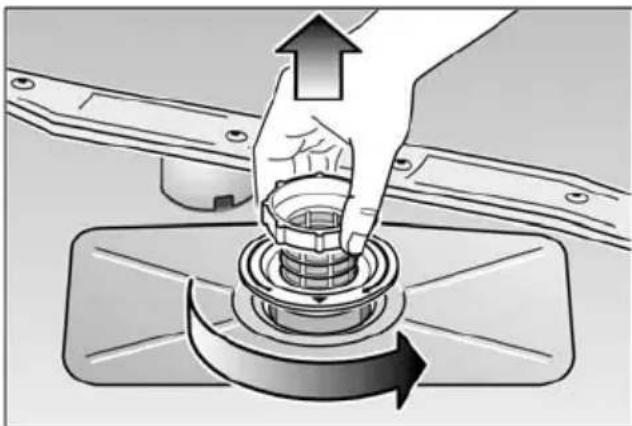

28 Cribles

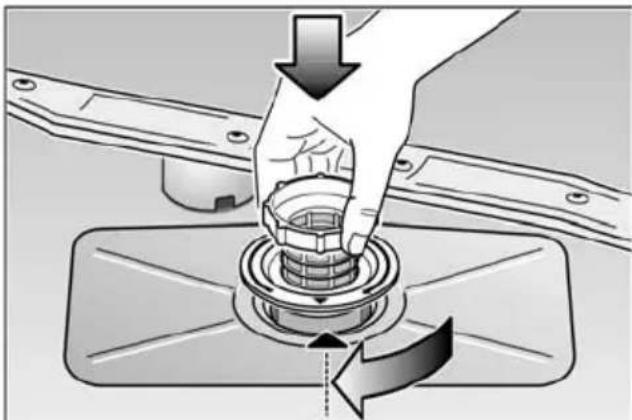

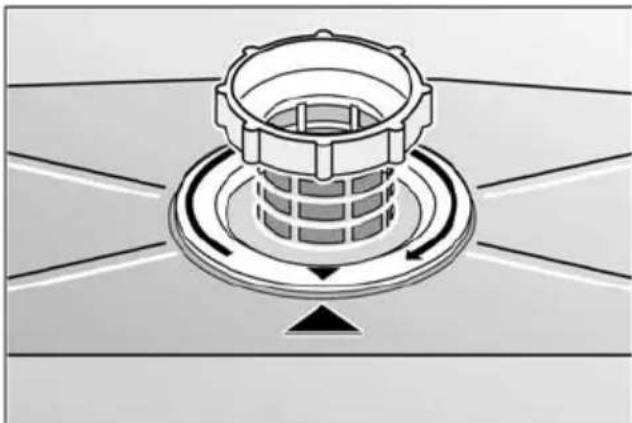

29 Panier à couverts
30 Réservoir de liquide de rincege
31 Compartiment a détergent
32 Verrou de fermeture
33 Plaque signalétique

• Selon le modele
  ** Le flotteur évite que trop d'eau ne pénétre dans le compartment interieur de l'appareil. L'entretien, ainsi que le montage / démontage, doit être effectué uniquement par le service après-vente.

Achats à réaliser lors de la première mise en service:

-Sel
- Detergent
Liquide de rençage

Utilisez exclusivement des produits appropriés aux lave-vaisse.

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si l'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau.
Le réglage donc la quantité de sel requise dépend du degré de durée de l'eau de votre région.

Réglage de l'adoucisseur d'eau

Determine la durete de l'eau potable dans notre région: appelez votre sympathie distributrice des eaux ou le service après-vente.
Pour savoir comment régler l'adoucisseur, reférez-vous au tableau des durétés de l'eau.

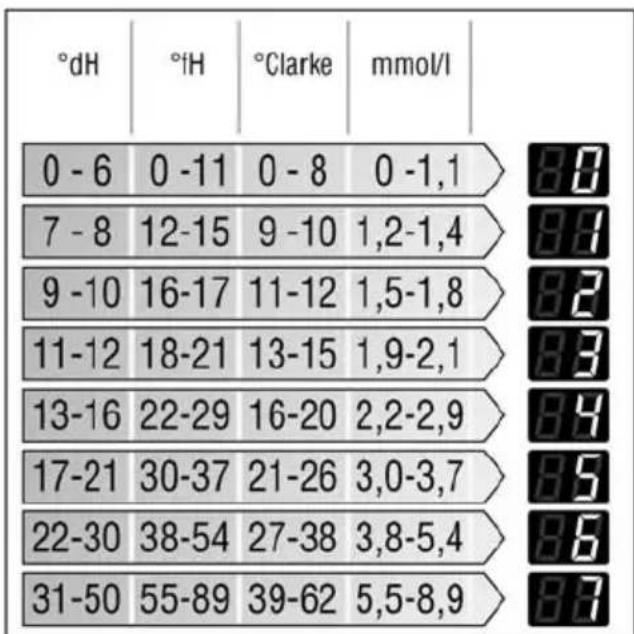

Tableau de durete des eaux

Fermez la porte
Tournez le programmateur 3 vers la gauche d'un cran, en sens inverse des aiguilles d'une montre, pour lui faire quitter la position 12 heures.

• Enclenchez l'interrupteur principal 1 et maintenez-le appuyé pendant 3 secondes minimum.

A l'indicateur chiffre 8 s'affiche la valeur sur laquelle la durée est actuellement régée et l'indicateur de manque de Sel 6 clignote (à la fabrication, la valeur de la durée a été régée sur 4).

Pour modifier le réglage : tournez le programmeur 3.

Vous pouvez régler la valeur de la durée entre 0 et 7. Ceci dépend de la durée de votre eau.

• Ramenez l'interrupteur principal 1 en position eteinte.

La valeur reglee est memorisée dans l'appareil.

L'adoucisseur d'eau a besoin d'env. 4 litres d'eau pour se regenerer. De la sorte et suivant la valeur sur laquelle est reglee l'adoucisseur, la consommation d'eau par lavage augmente de 0 à 4 litres maximum.

fr

Versez un sel spécial

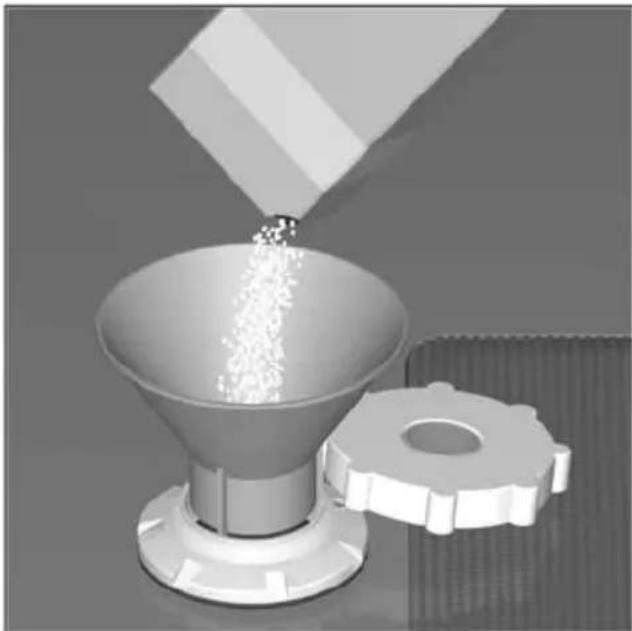

Mode d'action du sel

Pendant le lavage, le sel transite automatiquement du réservoir de sel vers le système adoucisseur et y dissout le calcaire.

L'appareil pompe la solution calcaire hors du lave-vaisselle. Le système adoucisseur est de nouveau pret à receivevoir du sel.

Ce processus de regénération ne fonctionne que si le sel s'est dissous dans l'eau.

Ouvrez le bouchon a vis du réservoir de sel [27].
Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.
- Versez le sel (n'employez pas de sel de cuisine) jusqu'à ce que le bac à sel soit plein (1,5 kg max.). Lorsque vous versez le sel, cette action refoule l'eau qui s'écoule. Pour cette raison et pour éviter le risque de corrosion, le rajout du sel doit toujours avoir lieu avant d'allumer le lave-vaisselle. De lacke, la solution saline débordante est immédiatement diluée et évacuée. Pour ceci utilisez l'aide au replissage du sel jointe (selon le modele).
- Ensuite, nettoyez les résidus de sels présents sur la zone de replissage puis revissez le couvercle sur le réservoir en veillant à ne pas le coincer.

L'indicateur de remplissage de sel 6 sur le bandeau commence par s'allumer puis s'eteint au bout d'un moment une fois que la concentration en Sel est suffisamment elevated.

Si durété a été réglée sur 0 ,aucun sel à rajouter car l'appareil n'en consomme pas en service. L'indicateur de manque de sel est eteint.

Ne versez jamais le détergent dans le réserve à sespecial car vous risqueriez de détruire I'adoucisseur d'eau.

Indicateur de replissage du sel

Dés que l'indicateur de replissage de sel 6 $allume sur le panneau, faites l'appoint de sel juste avant le prochain lavage.

Suivant la fréquence des lavages et le réglage de la durée sur l'appareil, refaire le plein de sel de régénération ne sera nécessaire que dans peut-être plusieurs mois.

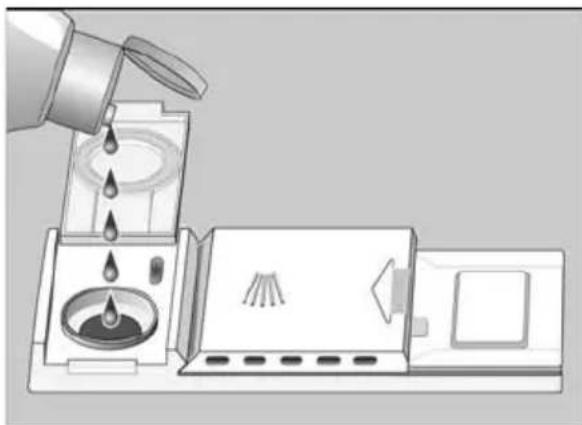

Verser du liquide de rinceage

Le liquide de rincege sert a obtaining une vaisse et des verres brillants et sans traces.

N'utilisez que du liquide de rinceage adapté aux lave-vaisse la usage domestique.

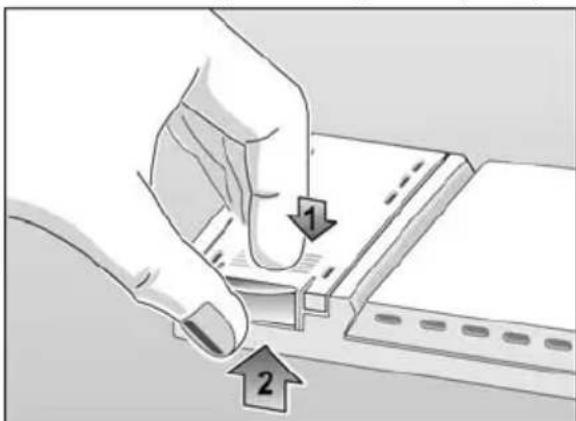

Ouvrez le couvercle du réservoir de liquide de rinceage 30.

Pour ce faire, appuyez sur le repere (1) du couvercle puis soulevez-le simultanement par la languette (2).

• Versez doucement le liquide de rincege. Il doit arriver un tout petit peu en dessous de l'orifice de replissage.

Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

A l'aide d'un essuie-tout, essuyez le liquide de rinceage qui a eventuellement debordé, ceci afin d'éviter un dégagement exagéré de mousse lors du prochain lavage.

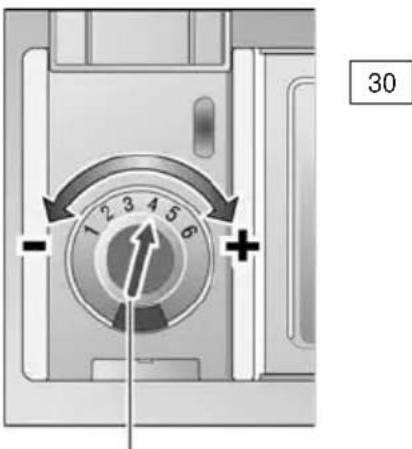

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifies la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, reglez le régulateur dans le sens "-", dans le second cas, reglez-le dans le sens "+"".

Régulateur de débit du liquide de rincege

Indicateur de manque de liquide de rinceage

Dés que l'indicateur de remplissage du liquide de rincege s'allume sur le bandeau de commande 7,ajoutez du liquide.

fr

Ustensiles inadaptés au lave-vaisse

Les ustensiles suivants ne sont pas au lave-vaisselle :

• Les couverts et la vaisse en bois.
  Ils desschent et perdent leur éclat; de plus, les colles utilisées ne sont pas adaptées aux températures régnant dans le lave-vaisse.
• Les verres décoratifs fragiles, la vaisselle et les vases de fabricationartisanale, la vaisselle ancienne ou de collection. Ces articles n'ont pas eté concus pour résister au lave-vaissselle.
• Pièces en plastique craignant l'eau chaude.
  Vaissele en cuivre et en etain.
  Vaisse salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture.
  Ustensiles qui s'imbibent d'eau (éponges, serviettes).

Les décorations de surglacure, les pieces en aluminium et en argent peuvent decolorer et se ternir lors du lavage. De même certains types de verre ( comme les objets en cristal p. ex.) peuventvenir opaques à la suite de lavages répetés.

Recommendation :

A l'avirn, n'achetez plus que de la vaisse pouvant etre lavee au lave-vaisse.

Verres et vaisselle endommages

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabls au lave-vaisse par son fabricant.
Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
- Sélectionnez un programme de courte durée et ayant la plus basse température possible.
Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaissele le plus rapidement possible une fois le programme terminé.

Classement de la vaisse

Ranger la vaisse

Enlevez les restes de repas volumineux, par ex. les os et le noyaux de fruits.

Un prélavage sous l'eau courante est inutile.

Ranger la vaisselle de telle sorte que

L'ouverture de tous les recipients (tasses, verres, casseroles, etc.) soit orientée vers le bas.
- Disposer les pièces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gène pas la rotation des deux bras pivotants.

Il n'est pas recommandé de laver dans la machine de très petites pieces de vaisselle, car elles pourront facilement tomber des paniers.

Vider le lave-vaisse

Afin d'eviter que des gouttelettes d'eau tombent du panier supérieur sur la vaisselle placée dans le panier inférieur, il est recommendé de vider d'abord le panier inférieur et ensuite le panier supérieur.

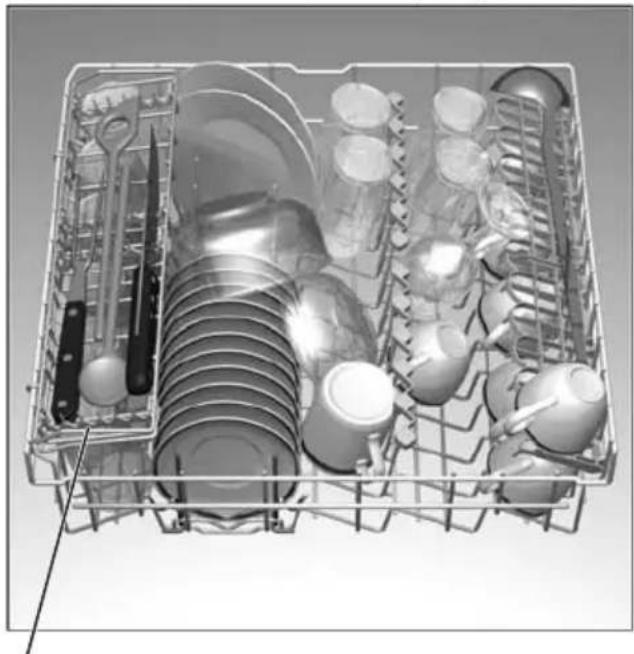

Tasses et verres

Panier à vaisselle supérieur 20

* selon le modele

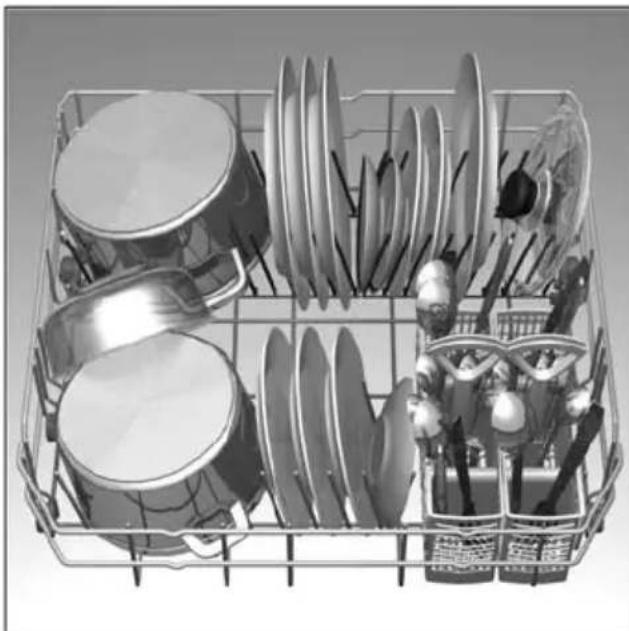

Casseroles

Panier à vaisseille inférieur 26

Couverts

Il faudrait toujours ranger les couverts non triés, surface salie tournée vers le bas. De lacke, le jet de pulverisation atteindre mistroux les différentes pieces.

Pour éviter toutes blessures, posez les pieces de couvert longues et pointues, ainsi que les couteaux sur l'étagère (selon le modele), ou sur la tablette a couteaux (disponible comme accessoire).

Tiges rabattables *

• selon le modele

Les tiges se rabattent pour faciliter le rangement des cassetoles et des grandsols.

fr

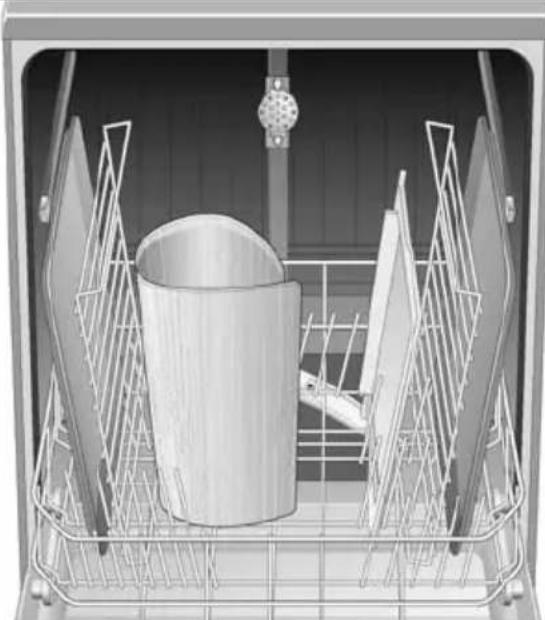

Tête pulverisatrice pour plaque à pâtisserie *

* selon le modele

Cette tentative pulverisatrice vous permet de nettoyer les grandes plaques à pâtisserie ou les grilles.

Pour ce faire, retirez le panier supérieur et mettez la tete pulverisatrice en place, comme indiqué sur le dessin.

Afin que le jet pulveriséatteigne toutes les
pièces,veuillez ranger les plaques comme
le montre la figure
(au maximum 4 plaques et 2 grilles).

Létagère

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les pièces longues tels que les couverts de service et à salade, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

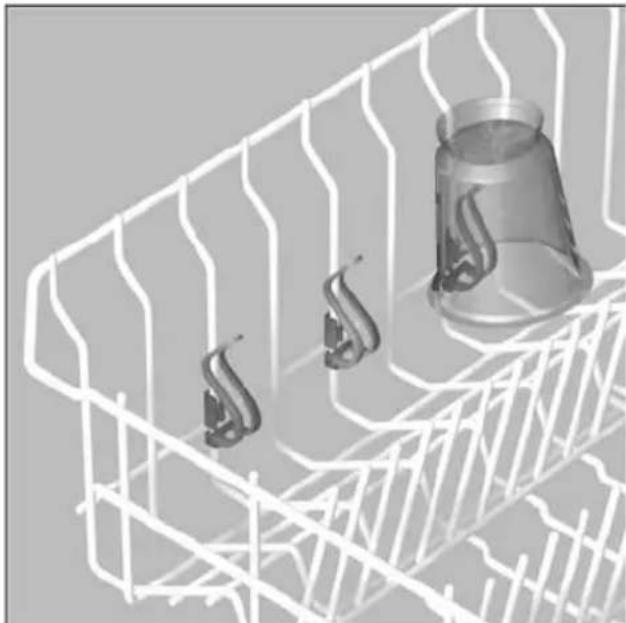

Support pour petites pieces

* selon le modele

Ce support permet de retenir de manière sure les pieces en plastique legères comme par ex. les gobelets, couvercles, etc.

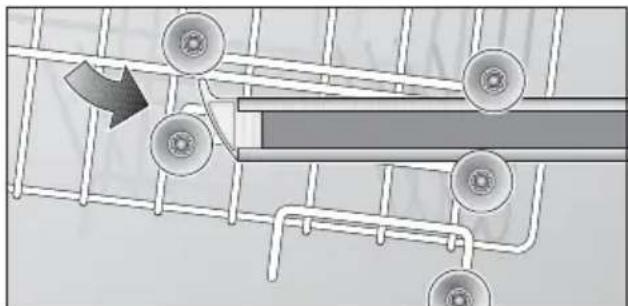

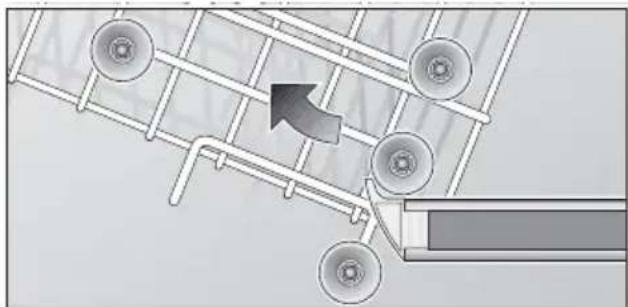

Modifier la hauteur des paniers*

• sur certains modèles seulement Selon le besoin, le panier à vaisseille supérieur se règle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur.

Retirez le panier supérieur du lave-vaisselle.
- Enlevez le panier supérieur puis suspendez-le a nouveau par les roulettes supérieures et inférieures.

Detergent

Remarques concernant le dédTergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaisselle à la main.

Trois types de déterments sont actuellément en vente sur le marché:

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphatés et non chlorés

Si vous utilisez un dédTangent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaissele et les parois du recipient. Pour y remedier, ajoutez plus de dédTangent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pieces en plastique risquent d'être plus importants.

Poury remedier:

Utilisez un programme de lavage plus puissant ou
- Ajoutez plus de détergent ou
Utilisez un détergent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est adapté à la vaisselle en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

fr

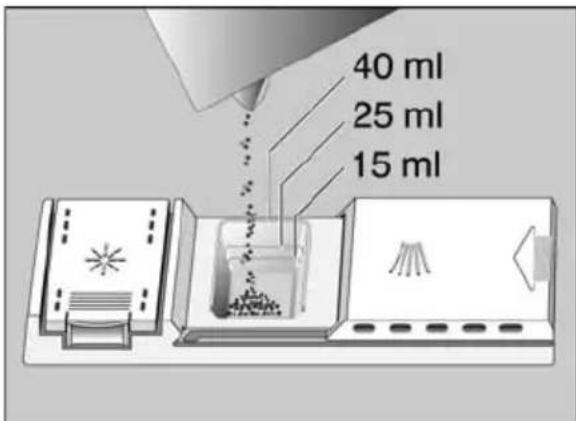

Compartment à détermagent avec graduation

La graduation visible dans le compartment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartment a une contenance de 15 ml, et de 25 ml jusqu'au train Médian. Le compartment plein contient 40 ml.

Si le compartmenté à détergent 31 est encore fermé, actionnez le verrou d'obturation 32 pour l'ouvrir.

Remplissage du détergent

• Versez le dédTergent dans

le compartment 31.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Remarque:

Vu que les comprimés de détergent de marques différentes ne se dissolvent pastous de la même manière, leur effet nettoyant peut le cas échéant ne pas se développer complètement dans les programmes courts. Les détergents en poudre convennent moins avec ces programmes.

Pour vous servir du programme «Intensif» (selon le modele), versez en plus env. 10 à 15 ml de détergent sur la porte de l'appareil. Si vous utilisez des pastilles, placez en plus une pastille sur la porte.

Conseil-economie

Si vous vaisselle est peu sale,
vous pouvez diminuer la
quantité de dédTangent indiquée.

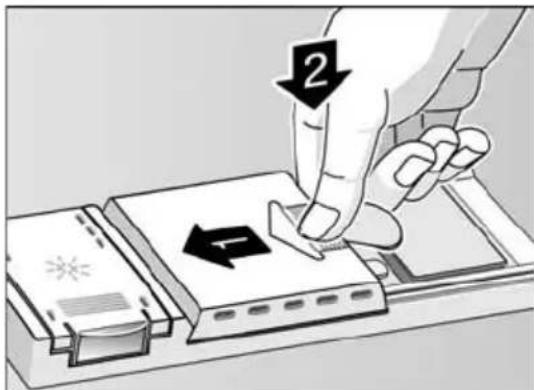

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites couilisser son couvercle et (2), en fin de course, appuyez légarement dessus. Le cliqueutis de la fermetre doit bien se faire entendre.

Si vous utilisez du détergent en pastilles, placez-les aux endroits recommendés sur leur paquet (par ex. dans le panier à couverts, dans le compartment à détergent, etc.). En cas d'utilisation de détergent sous forme de pastilles, veillez à ce que le couvercle du compartment à détergent soit reférmé.

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincege ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produitent leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effet youlu.
• Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adresse-vous au fabricant du produit de lavage, en particulier en cas de:

-VAISSELETRESmouilléea la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisseille

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Les données de programme correspondantes sont indiquées dans la notice d'utilisation succincte.

Laver la vaisselle

Conseil-economie

Si le lave-vaisselle est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données des programmes

Les données des programmes se trouvent dans la notice succincte. Elles se refere à des conditions normales.

Des variations assez importantes peuvent résultat des facteurs suivants :

• Quantité de vaisse l'differente
• Température d'arrivée de l'eau
• Pression de l'eau du robinet
• Température ambiente
  Tolerance du secteur electrique
• Et les tolérances propres au lave-vaisse (par ex. de température, quantité d'eau, etc.).

Les consommations d'eau indiquées valent pour une durée de l'eau régée sur le chiffre 4.

Enclenchement de l'appareil

Fermez la porte.
Ouvrez complètement le robinet d'eau.
- Réglez leprogrammateur 3 sur le programme youlu.
- Enclenchez l'interrupteur principal 1.
A l'indicateur numérique 8s affiche la durée prévisible du programme.
- Le programme démarre automatiquement.

Affichage du temps de marche restant

Après le démarrage, la durée de programme correspondante apparait à l'affichage. La durée de programme est fonction de la température de l'eau, de la quantité de vaisse, ainsi que de l'importance des salissures. Toute modification de ces conditions entraine de fortes variations dans la durée du programme sélectionné. Puisque l'appareil ne détecte ces conditions qu'après le démarrage du programme, vous pouvez constater de grandes différences dans la durée.

Fin du programme

Le programme est terminé une fois qu'un

apparait à l'indicateur chiffré 8.

Eteindre l'appareil

Quelques minutes après la fin du programme:

Eteignez l'appareil 1.
Fermez le robinet d'eau (opération inutile en présence d'une vanne Aquastop).
Retirez la vaisse une fois qu'elle a refroidi.

Interruption du programme

Eteignez l'appareil 1.
Levoyant lumineux s'eteint,le programme restemémorisé.

Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

fr

Abandon du programme (Remise à zéro)

• Seulement si l'interrupteur principal se trouve en position enclenchée: Amenez le programmateur sur la position Reset. Au bout de 3 secondes environ, un 0 s'affiche à l'indicateur chiffré.
  Le déroulement du programme prend env. 1 minute
• Une fois le déroulement terminé, appuyez sur l'interrupteur principal 1.

Pour démarrer à nouveau, tournez leprogrammateur 3 jusquésur le programme youlu. Enclenchez l'interrupteur principal 1. Le programme démarre automatiquement.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minutes pour changer de programme.

Si vous poulez changer de programme par la suite, l'appareil exécuté jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Le nouveau temps restant affiché se compose du temps qui restait au segment de programme précédent et du temps restant au nouveau programme sélectionné.

Sechage intensif*

* selon le modele

En activant la fonction « Séchage intensif», vous obtenez dans tous les programmes une température plus élevée pendant le rincege, donc un meilleur résultat de sechage. (Vérifiez si la vaisselle fragile peut supporter ce supplément de chaleur.)

Fermez la porte.
Appuyez sur la touche B, maintenez-la appuyee et enclenchez en meme temps l'interrupteur principal 1.
- Relâchéz ces deux touches. L'indicateur chiffré 8 $allume en affichant (Marche) ou Arret) et la touche B clignote.
Pour modifier le réglage, appuyez sur la touche B
Coupez l'interrupteur principal 1: l'appareil memorise le réglage.

Fonctions supplémentaires

• Selon le modele ; réglage par les touches des options 4.

Trempage

Le programme supplémentaire Trempage se déroule avant le programme principal. Ce programme supplémentaire permet demettre à tremper et prélaver, dans le panier inférieur, les recipients de cuisson comme par ex. les casseroles, jattes, etc. Si vous voulez que le trempage ait lieu, vousdezvez appuyer sur la touche «Trempage»avant le demarrage duprogramme.Nous recommandons derajouter 5gde détergent sur la porte.

Lavage rapide

Le fait d'appuyer sur la touche «Rapide» raccourcit les temps de lavage et les phases de séchage. Le lavage rapide réduit l'intensité du lavage et du séchage.

Lavage单单 en panier supérieur *

Si vous n'avez que peu de vaisselle à laver dans le panier supérieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier supérieur». Le panier inférieur doit être vide. Pour laver la vaisselle, versez dans le compartment une quantité de détergent moindre que cette commande sur le paquet pour une pleine machine.

Lavageseulementenpanier inférieur\*

Si vous n'avez que peu de vaisse la laver dans le panier inférieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier inférieur». Le panier supérieur doit être vide. Pour laver la vaisse, versez dans le compartment une quantité de détergent moindre que cette recommandée sur le paquet pour une pleine machine.

L Slection de l'heure h.

Vous pouvez différer le départ du programme de 19 heures maximum, par pas d'une heures.

• Enclenchez l'appareil.
  Appuyez sur la touche Départ différél jusqu'à ce que l'indicateur numérique 8 se trouve sur .1h
• Appuyez sur la touche Départ différé jusqu'à ce que l'heure affichée corresponde à ce que vous souhaitez.
  Pour effacer le départ différé, appuyez sur la touche Départ différé jusqu'à ce que la mention Oh s'affiche à l'indicateur numérique. Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.

fr

Entretien et maintenance

Pour éviter tout problème, il est recommandé de contrôle et d'entretenir régulièrement votre apparéil.

Vous gagnerez ainsi du temps et évitez les ennuis. C'est pourquoi il convient de proceder de temps en temps à un contrôle visuel attentif de votre lave-vaisselle.

Etat général de la machine

• Vérifiez l'absence de dépôts de graisse et de calcaire dans l'enceinte de lavage.

Si de tels depôts existent :

• Emplissez le compartment à dédTangent de dédTangent. Faites fonctionner l'appareil à vide réglé sur le programme représentant la température de rincage maximal.

Pour nettoyer l'appareil, n'utilise que des produits nettoyants / détergents spécialement adaptés aux lave-vaisselle.

A l'aide d'un chiffon humide, essuyez régulierement le joint de porte pour en retirer les dépôts.

Pour nettoyer votre lave-vaisselle, n'utilise jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs.

Attention!

N'utilisez jamais d'autres produits
nettoyants domestiques à base de chlore!
Risques pour la santé!

Sel spécial

• Contrôlez l'indicateur de replissage de sel 6. Si nécessaire, rajoutez du sel.

Liquide de rinceage

• Dès que l'indicateur de replissage du liquide de rince s'allume sur le bandeau de commande 7,ajoutez du liquide.

Cribles

Les impuretés qui se déposent sur les cribles 28 peuvent provoquer leur obstruction.

• Avec chaque lavage, vérifie si les cribles sont recouverts de résidus.
• Desserrez le cylindre filtrant puis enlevez les cribles. Ces derniers sont fixés entre eux,ce qui ne permet pas de les démonter.
• Enlevez les salissures grossières puis rincez les cribles sous l'eau courante.

Pour remettre les cribles en place: Inserez-les puis vissez-les a fond avec le cylindre filtrant.

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 24.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 24.
• Dévissez le bras rotatif supérieur 22.
  Nettoyez les bras rotatif sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

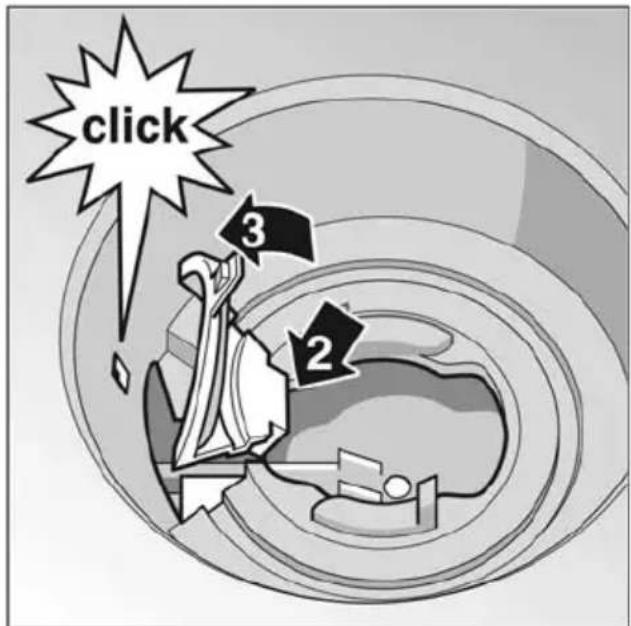

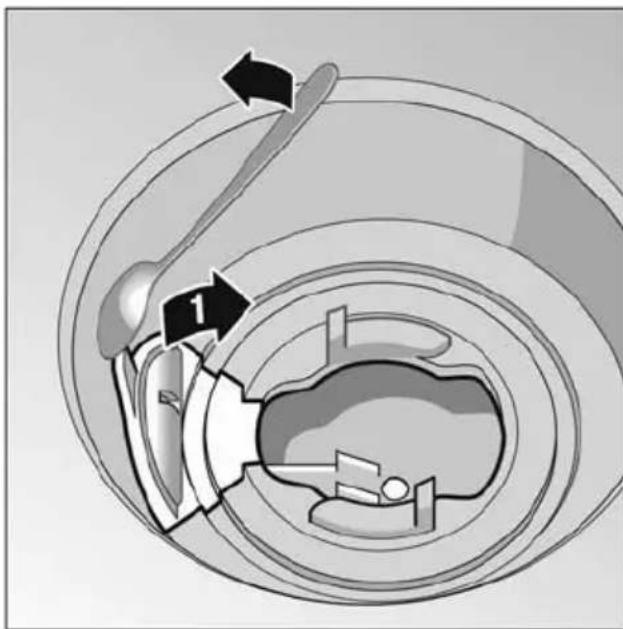

Pompe de vidange*

* selon le modele

Les résidus alimentaires grossiers provenant de l'eau de lavage et non retenus par les cribles risquent de bloquer la pompe de vidange. Le pompage de l'eau de vidange n'a pas lieu et cette eau reste au-dessus du crible. Dans ce cas :

Eteignez l'appareil 1.
- Enlevez l'eau le cas échéant avec une louche.
Démontez les cribles [28].
- Enlevez le couvercle.

fr

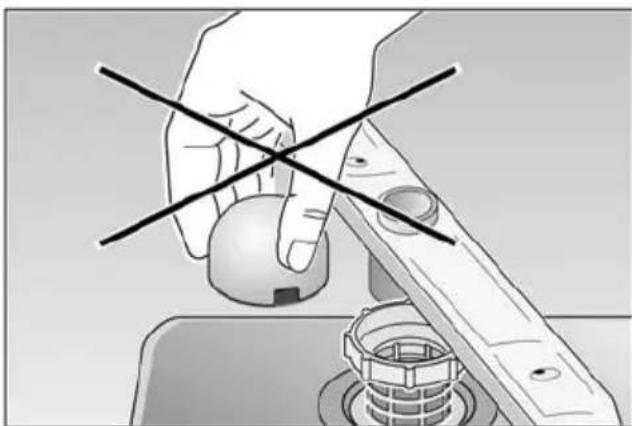

• Contrôlez la présence de corps étrangers dans le compartment interieur, puis enlevez le cas échéant les corps étrangers.
• Remettez le couvercle en place.
• Remettez les cribles en place puis vissez-les.

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitatulif ci-après vous aidera à couver les causes des dérangements.

Dérangements

Attention

Pensez-y: les réparations sont réservées à un spécialiste. S'il faut changer un composant, voirlez à ce que seules des pieces de rechange d'origine soient utilisées. Des réparations in expertes ou l'emploi de pieces autres que d'origine peuvent entraîner des dégats et exposent l'utilisateur à des risques considérables.

... A la mise en marche

L'appareil ne fonctionne pas.

Le disjoncteur / les fusibles domestiques ne marchent pas.
- Vous n'avez pas branché la fiche maje de l'appareil dans la prise de courant.
- Vous n'avez pas correctement fermé la porte de l'appareil.
- Vous n'avez pas ouvert le robinet d'arrivée d'eau.

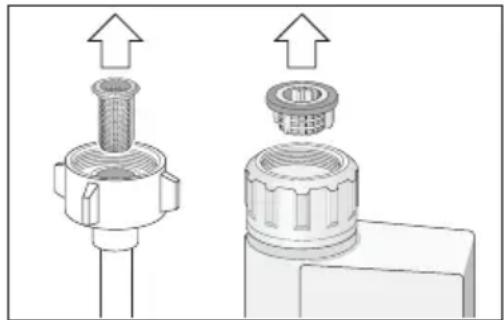

Le crible du flexible d'arrivée d'eau est bouché. Eteignez l'appareil puis débranche sa fiche male de la prise de courant. Fermez le robinet. Nettoyez ensuite le crible monté sur le raccordement du flexible d'arrivée d'eau. Pour terminer, rétablissez le branchement électrique, ouvrez le robinet d'eau, puis enclenchez l'appareil.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à dénergent refuse de se fermer

• Compartiment de dosage excessivement rempli.

• Mécanisme bloqué par des restes de dénergent collés.

• Les voyants de contrôle clignotent après le démarrage.

• Vous n'avez pas besoin de programme.

• Àprous le lavage, des restes de détergent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

• Les voyants de contrôle ne s'éteignent pas après le lavage

Interrupteur principal encore enclenché.

La mention «Vérifier l'arrivée d'eau» 5 $allume.

Le robinet d'eau est fermé.
- Arrivée d'eau interrompue.
Filtre bouché au niveau de l'arrivée d'eau.
Flexible d'arrivée d'eau plie.

L'eau ne s'écoule pas à l'égout en fin de programme

Flexible de vidange bouché ou plié.
Pompe de vidange bloquée.
- Les filtres sont bouchés.
Le programme n'est pas encore terminé. Attendez la fin du programme (l'indicateur est sur 0).
Effectuez la fonction «Reset».

Sur les apparèils concus encastrables, la porte ne s'ouvre et se ferme pas correctement.

Le poids du panneau de portefixé n'est pas correct. Respectez le poids indiquedans la notice de montage ci-jointe.
Tension du ressort de portemal reglee. Effectuez le réglage conformément à l'opération (au point) dans la notice de montage ci-jointe.

fr

... lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinceage.
  Du produit de rincege repandu peut conduire à une formation excessive de mousse lors du processus de rincege suivant, c'est pourquoi enlevez le produit de rincege repandu avec un chiffon.

L'appareil s'arrêtependant le lavage

Coupure de courant.
Alimentation en eau coupée.
- Execute la fonction «RESET».

• Bruits de percussion pendant le lavage

Lebras pivotant percute des pieces de la vaisse.

• Cliquetis pendant le lavage

• Pièces de vaisselle incorrectement rangiées.

Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

...vaisselle mal lavée

• Des résidus alimentaires adhérent contre la vaisselle

Vaissselle mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pieces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
Une pièce de vaisselle a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

• Les pieces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.

• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.

• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
  Si vous avez utilise un détermagent sans phosphate, essayez-en au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaisse l trop tôt.

Les verres nétincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

- Les traces de thé ou de rouge à levres ne sont pas complètement parties

Le dédTangent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

- Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en Sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du remplissage de son réservoir.

Les verres prenent un voile opaque et se décolorent.

Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.
• Ces verres ne sont pas lavables au lave-vaisse.

- Les verres et les couverts représentent des stries, les verres prrient un aspect métallique

Le dosage du liquide de rincege est regle trop elevated.

Appeler le service après-vente

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique 33 située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarques

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouvrez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les apparêils de base encastrables ou intégrés, montés par la suite comme apparêils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l'aide de vis fixées dans le mur ou sous une plaque de travail continue, elle-même vissee aux armoires contiguës.
  Pour le modele suisse uniquement: L'appareil peut etre montedirectement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique. Si I'appareil n'est pas branché par le biais d'une prise de courant male, un coupe-circuit sur tous les pôles avec un intervalle de coupure minimal de 3 mm est nécessaire cote installation pour respecter les consignes de sécurité correspondantes.

Installation

Pour garantir un bon fonctionnement de l'appareil, celui-ci doit être raccordé correctement. Les données d'amnée et dévacuation ainsi que les puissances connectées doivent correspondre aux critères retenus dans les paragraphs suivants et dans les instructions de montage.

Lors du montage, respectez l'ordre des étapes de travail suivant:

• Contrôle à la livraison
• Mise en place
• Branchement des eaux usées
• Branchement d'eau d'appoint
• Branchement électrique

Livraison

Le bon fonctionnement de votre lave-vaisselle a ete soigneusement controle a l'usine.Des petites taches d'eau résiduelles provenant de ce contrôle sont cependant encore visibles.

Elles disparaisent cependant après le premier lavage.

Mise en place

Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l'horizontalité de l'appareil à l'aide des pieds réglables. Lors de cette opération, veillez à ce que l'appareil soit bien stable. Appareils encastrés sous un plan de travail: suréveze l'apparil à l'aide de ses pieds réglables de sorte qu'il applique sous le plan de travail.

Branchement des eaux usées

Les étapes de travail nécessaires sont décrites dans les instructions de montage; le cas échéant, montez le siphon avec une tubulure d'écoulement. Branchez le tuyau d'évacuation des eaux usées à la tubulure d'écoulement du siphon à l'aide des pieces jointes.

Veillez à ce que le tuyau d'écoulement ne soit pas coudé, comprime ou enroule sur lui-même. (verifiez qu'aucun couvercle de fermeture ne génie l'écoulement des eaux usées!)

Branchement d'eau d'appoint

Branchez l'eau d'appoint au robinet d'eau à l'aide des pieces jointes conformément aux instructions de montage. Veillez à ce que le raccordement d'eau d'appoint ne soit pas coude, compré ou enroule sur lui-même.

Lors du remplacement de l'appareil, utilisez toujours un nouveau tuyau d'amnée d'eau pour le raccordement à l'approvisionnement en eau ; l'ancient tuyau d'amnée ne doit jamais être réutilisé.

Pression de I'eau:

0,05 MPa (0,5 bar) minimum, 1 MPa (10 bars) maximum. Si la pression du réseau dépasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Branchement électrique

Ne raccordez l'appareil qu'a une prise reglementairement installée debitant du 230 V alternatif et equipee d'un fil de terre. Amperege nécessaire du fusible / disjoncteur, voir la plaque signaletique 33

Il faut fixer la prise à proximé du lave-vaisselle et elle doit rester librement accessible.

Les modifications sont exclusivement réservées à un spécialiste.

En cas d'emploi d'un disjoncteur différentiel, n'en utilisez qu'un arborant le symbole. Seul un tel disjoncteur garantit la conformite avec les prescriptions actuelles en vigueur.

Démontage

Ici aussi, la chronologie des activités est importante : commencez toujours par débrancher l'appareil en premier du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez le robinet d'arrivée d'eau.

Défaites le raccord d'eau usée et le raccord d'eau du robinet.

Desserrez les vis de fixation situées sous le plan de travail. Si nécessaire, démontez la plinthe.

Exrayez l'appareil en faisant suivre prudemment le tuyau flexible.

Transport

Videz le lave-vaisselle. Fixez les pieces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.
• Pour vidanger l'appareil, procédez comme suit :

Ouvrez le robinet d'eau.
Fermez la porte.
- Sélectionnez le programme ECO.
- Enclenchez l'interrupteur principal. La durée du programme, en minutes, apparait à l'indicateur numérique.
- Attendez que 4 minutes env. s'écoulent.
- Amenez le programmateur sur la position Reset.
Un s affiche a l'indicateur chiffre.
- Attendez une minute supplémentaire env. puis eteignez l'appareil.
Fermez le robinet d'eau.

fr

Précautions contre le gel

Si vous placez l'appareil dans une piece ou il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

Mise au rebut

Remarque concernant la mise au rebut

Les ancients apparèils ne doivent pas être considérés comme des déchets sans contrôle!

Gracé à une mise au rebut respectueuse de l'environnement et à un retraitement, il est possible de récapérer des matières premières de grande valeur.

Avant demettre l'ancien apparéil au rebut, débranche sa fiche mâle de la prise de courant. Coupez son cordon d'alimentation et jetez-le séparément avec la fiche mâle.

Détruirez la fermetre de la porte et la protection enfants (le cas échéant).

Vou empecherez ainsi que les enfants en jouant ne s'enferment dans apparéil et risquent leur vie.

Lors de la livraison,Vote nouveau lavevaisselle est protégé par son emballage. Les matériaux employés sont tous desmatériaux non-polluants et réutilisables.

Veuillez vous débarrasser de l'emballage en respectant l'environnement. Toutes les pieces en matière plastique de l'appareil sont caractérisées par des abréviations standard internationales (p. ex. PS polystyrene). Ceci permet de les trier lors de la mise au rebut de l'appareil pour garantir un recyclage respectieux de l'environnement.

Veuillez vous informer auprès de votre revendeur spécialisé ou de votre commune pour en savoir plus concernant les différentes possibités de mise au rebut.

L'emballage et ses parties constituantes ne sont pas des jouets ; les tenir hors de portée des enfants. Risque d'étouffement du au carton ondulé et aux feuilles.

Mise au rebut de l'emballage

• Veuillez vous débarrasser de l'emballage de façon réglementaire.
  Le carton ondulé se compose principalement de papier recyclé.
• Les pieces moulées sont en polystyrene expanse exempt de CFC.
• La couche de polyéthylene (PE) se compose en partie de matière première de récapération.
• Les cadres en bois (s'ils existent) sont constitués de bois résiduel et ne sont pastraités.
• Les rubans (s'ils existent) sont constitués de polypropylène (PP).

Mise au rebut de I'ancien apparéil

Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les apparêils qui ont fin de servir.
- Confiez cet appeareil à un circuit de mise au rebut réglementaire.

Avertissement

Les enfants risquent de s'enfermer dans l'appareil (risque d'étouffement) ou de se retrouver dans d'autres situations dangereuses.

Pour cette raison : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d'alimentation électrique et jetez-le. Détruirez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.

Cet apparéil est marqué selon la directive française 2002/96/CE relative aux apparéils électriques et électroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparêls usages applicables dans les pays de la CE.

Pour prendre directement contact, utilisez le n° de tel.

et le n° de fax indiqués dans le repertoire ci-joint du service après-vente.

9000173027fr(8603)

600N
