Spectrum - Éclairage Steinhauer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Applique murale
Marque	Steinhauer
Modèle	Spectrum
Dimensions (approx.)	Hauteur 20 cm, Largeur 30 cm, Profondeur 15 cm
Poids (approx.)	1,5 kg
Alimentation	230 V ~ 50 Hz
Puissance maximale	60 W (halogène) ou équivalent LED
Type de source lumineuse	Lampe halogène ou LED compatible (non fournie)
Indice de protection	IP20 (usage intérieur uniquement)
Classe électrique	Classe I (mise à la terre nécessaire)
Matériaux	Métal, verre protecteur
Couleur	Non spécifié (probablement blanc ou noir)
Fonctions principales	Éclairage mural décoratif avec orientation possible
Fixation	Montage mural avec vis et chevilles (non fournies)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humide ; ne pas utiliser de produits abrasifs
Sécurité	Couper le courant avant toute intervention ; utiliser une ampoule de puissance et type adapté ; remplacer immédiatement le verre protecteur en cas de dommage
Pièces détachées et réparabilité	Remplacer par une lampe identique ; pour le câble d'alimentation, faire appel à un professionnel
Informations générales	Garantie 2 ans ; convient pour murs en pierre, béton ou matériau équivalent ; ne pas installer près d'une source de chaleur

FOIRE AUX QUESTIONS - Spectrum Steinhauer

Comment installer l'applique Spectrum Steinhauer ?

Coupez d'abord le courant. Fixez la plaque de protection au mur avec des vis, puis accrochez l'armature. Effectuez les connexions électriques sur le bornier, en respectant la terre (fil vert-jaune). Fixez solidement l'armature et installez l'ampoule avant de rétablir le courant.

Quel type d'ampoule utiliser ?

Utilisez une lampe halogène ou LED de puissance maximale 60 W, adaptée au culot prévu. Si le symbole fig. 10 est présent, la lampe halogène doit être sans verre protecteur.

Puis-je utiliser cette applique en extérieur ?

Non, elle est conçue uniquement pour des espaces intérieurs ordinaires (non humides). L'indice de protection IP20 ne permet pas une utilisation en extérieur.

Comment nettoyer l'applique sans l'abîmer ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un chiffon légèrement humide avec de l'alcool ou un liquide alcoolisé convient. N'utilisez jamais de produits nettoyants abrasifs.

Que faire si le verre protecteur se brise ?

Remplacez-le immédiatement par un verre identique (non fourni). N'utilisez pas l'applique sans verre protecteur, surtout avec une lampe halogène.

L'applique peut-elle être installée sur un mur en bois ?

Seulement si elle porte le symbole fig. 1 (tous murs ordinaires). Sinon, elle doit être montée sur des murs en pierre, béton ou matériau équivalent, car elle peut chauffer.

Comment changer l'ampoule en toute sécurité ?

Coupez toujours le courant au disjoncteur avant de changer l'ampoule. Attendez que l'ancienne ampoule refroidisse si elle a fonctionné.

L'applique est-elle dimmable ?

La notice ne mentionne pas de fonction de gradation. Pour un variateur, utilisez une ampoule compatible et un variateur adapté. Vérifiez les spécifications de l'ampoule.

Comment éliminer l'applique en fin de vie ?

Ne la jetez pas avec les ordures ménagères. Déposez-la dans un point de recyclage ou une déchèterie. Les matériaux sont réutilisables.

Que faire si l'installation électrique n'est pas adaptée ?

Si l'armature ne peut pas être fixée directement sur une boîte encastrable, utilisez une goulotte ou un tuyau plat pour raccorder les câbles. Faites appel à un électricien qualifié si nécessaire.

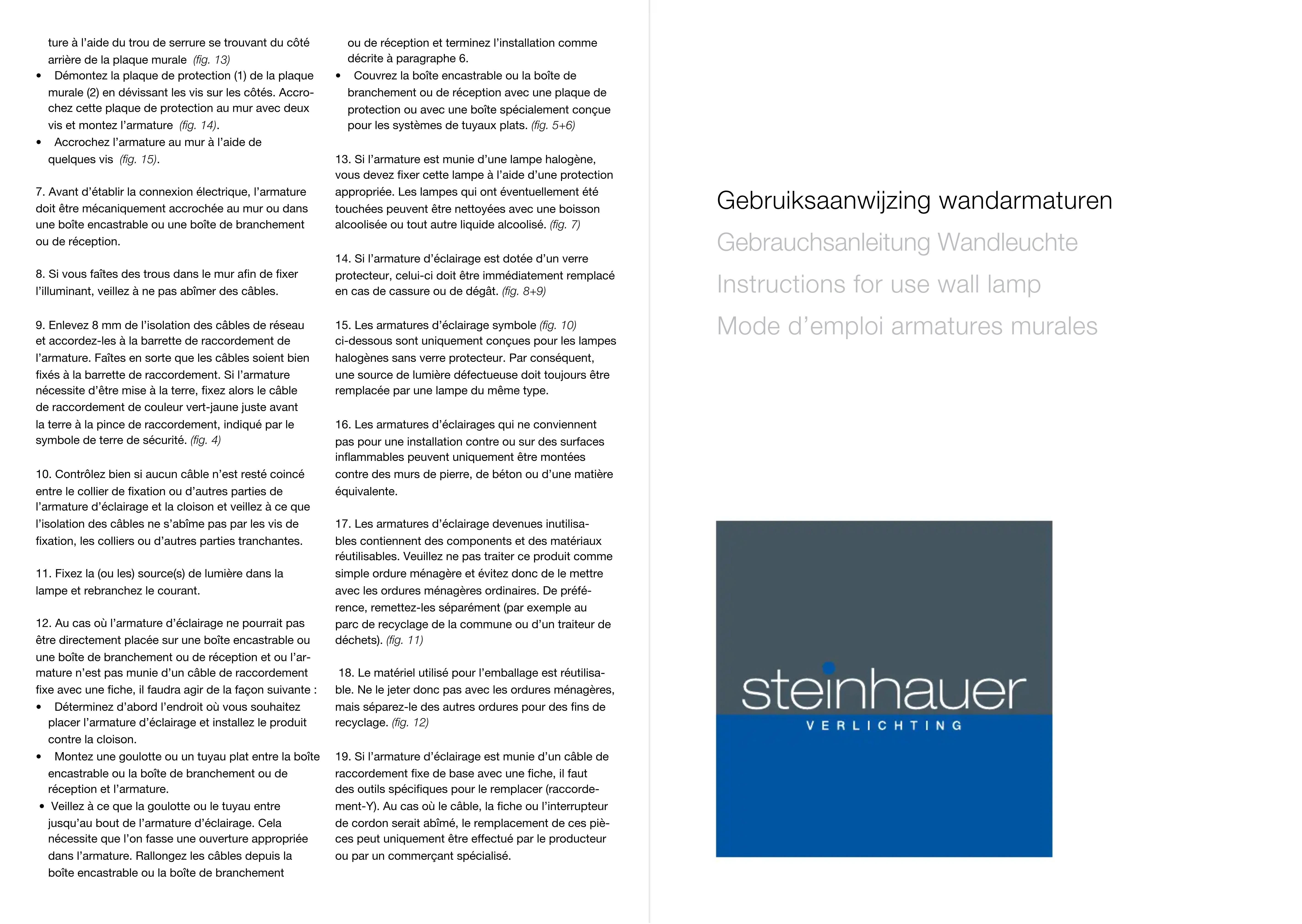

MODE D'EMPLOI Spectrum Steinhauer

ture à l'aide du trou de serrure se trouvant du côté arriere de la plaque masure (fig. 13)

• Demontez la plaque de protection (1) de la plaque murale (2) en devissant les vis sur les cots. Accrochez cette plaque de protection au mur avec deux vis et montez l'armature (fig. 14).

• Accrochez l'armature au mure à l'aide de quelques vis (fig. 15).

• Avant d'établir la connexion électrique, l'armature doit être mécaniquement accrochée au mur ou dans une boite encastrable ou une boite de branchement ou de réception.

• Si vous faites des trous dans le mur afin de fixer l'illuminant, voirlez à ne pas abimer des cables.
• Enlevez 8 mm de l'iso1ation des cables de reseau et accordez-les a la barrette de raccordement de I'armature.Faibles en sorte que les cables soient bien fixes a la barrette de raccordement. Si I'armature necessite d'être mise a la terre, fixez alors le cable de raccordement de couleur vert-jaune juste avant la terre a la pince de raccordement, indiqued par le symbole de terre de sécurité. (fig.4)
• Contrôlez bien si aucun cable n'est resté coince entre le collier de fixation ou d'autres parties de l'armature d'éclairage et la cloison et voirlez à ce que l'isolation des cables ne s'abîme pas par les vis de fixation, les colliers ou d'autres parties tranchantes.
• Fixez la (ou les) source(s) de lumière dans la lampe et rebranche le courant.
• Au cas où l'armature d'éclairage ne pourrait pas être directement placée sur une boite encastrable ou une boite de branchement ou de réception et ou l'armature n'est pas munie d'un cable de raccordement fixe avec une fiche, il faudra agir de la façon suivante :
• Déterminé d'abord l'endetroit où vous souhaitez placer l'armature d'éclairage et installez le produit contre la cloison.
  Montez une goulotte ou un tuyau plat entre la boite encastrable ou la boite de branchement ou de reception et l'armature.
• Veilze à ce que la goulotte ou le tuyau entre jusqu'au bout de l'armature d'éclairage. Cela nécessite que l'on fasse une ouverte appropriée dans l'armature. Rallongez les cables depuis la boite encasable ou la boite de branchement

ou de réception et terminez l'installation comme déscribe à paragraph 6.
- Couvrez la boîte encastrable ou la boîte de branchement ou de réception avec une plaque de protection ou avec une boîte spécialement concise pour les systèmes de tueuys plats. (fig. 5+6)

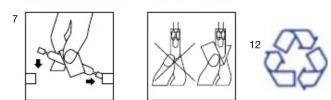

13. Si I'armature est munie d'une lampe halogène, you'vedez fixer cette lampe aI'aide d'une protection appropriee.Les lampes qui ont eventuellement ete touteches peuvent etre nettoyees avec une boisson alcoholise ou tout autre liquide alcoholise.(fig.7)
14. Si l'armature d'éclairage est dotée d'un verre protecteur, celui-ci doit être immeditément remplaçé en cas de cassure ou de dégât. (fig. 8+9)
15. Les armatures d'éclairage symbole (fig. 10) ci-dessous sont uniquement conçues pour les lampes halogènes sans verre protector. Par conséquent, une source de lumière défectue que doit toujours être remplaçée par une lampe du même type.
16. Les armatures d'éclairages qui ne conviennent pas pour une installation contre ou sur des surfaces inflammables peuvent uniquement être montées contre des murs de pierre, de béton ou d'une matière équivalente.
17. Les armatures d'éclairage devenues inutilisables contiennent des components et des materiaux réutilisables. Veuiliez ne pastraits le produit comme simple ordure menagère et évitezdon de lemettre avec les ordures menagères ordinaires. De préférence, remettez-les séparation (par exemple au parc de recyclage de la commune ou d'un traiteur de déchets).(fig. 11)
18. Le matériel utilisé pour l'emballage est réutilisable. Ne le jeter donc pas avec les ordures menagères, mais séparez-le des autres ordures pour des fins de recyclage. (fig. 12)
19. Si l'armature d'éclairage est munie d'un cable de raccordement fixe de base avec une fiche, il faut des outils spécifique pour le replacer (raccordement-Y). Au cas où le cable, la fiche ou l'interrupteur de cordon serait abîme, le replACEMENT de ces piées peut uniquement être effectué par le produit ou par un commercant spécialise.

Mode d'emploi armatures murales

Mode d'emploi armatures murales

Général

• Avant utilisation, mise attentivement ce mode d'emploi et conserveze ce manuel pour utilisation ou entretien futuro.
• Comme toute autre armature d'éclairage de Steinhauer, ce produit est soumis à la Norme européen pour les installations d'éclairage (EN 60598) et est fabriqué et testé dans le respect de cette même norme.
• Cette armature d'éclairage est contrôle par Steinhauser afin de détaçer d'eventuels defaults de fabrication. En cas de defaulted dans les 2 années après l'achat, vous pouvez returner ce produit pour réparation en passant par le fournisseur,

accompagné de la preuve d'achat.
- La garantie expire si l'armature n'a pas ete montete selon les instructions de ce mode d'emploi ou a ete changea par des personnes non qualifiées.
Seule une personne compétente peut assurer la connexion au réseau d'électricité.
- Les prescriptions d'installation courantes se donnent d'être respectées. En case de doute, contactez toujours un installateur d'appareils électriques reconnu.
- Vous deveze impératifement couper le courant lorsqu vous installez le produit, changez une ampoule ou procédez à un entretien.
Assurez-vous de tous jours utiliser la bonne source lumineuse et la charge électriqueadequate, telles indiquées sur l'armature.
- Toute pièce métallisée, en cuivre, en laiton et de couleur acier peut uniquement être utilisée après un nettoyage approfondi à l'aide d'un chiffon doux et sans avoir recours aux produits nettoyants.
- Si vous replacce un faisible, veillez à utiliser le même type de faisible.
Le fabriquet rejette la responsabilité pour tout dégât ou léson suite à une installation, connexion ou application erronée de ce produit.

Instructions pour l'installation, l'utilisation et l'entretien d'armatures murales et explication des symboles utilisés

1. Utilisez uniquement cette armature d'éclairage dans des espaces ordinaires (pas humides).

2. Contrôlez si cette armature d'éclairage convient pour une installation contre le mur en question.

3. Si l'armature d'éclairage est dotée symbole (fig. 1) elle convient pour une installation contre tous les murs ordinaires.

4. Ne pas installer cette armature d'éclairage trop pres de d'un radiateur ou d'autres installations chauftantes.

5. Si cette armature est dotée d'une lampe-spot directe, la distance minimale entre l'armature d'éclairage et les surfaces éclairées, comme les cloisons ou les rideaux, doit être conforme au symbole mentionné. (fig. 2)

6. Selon le type d'armature:
   Insérez une vis dans le mur. Accrochez-y l'arma
