Caractéristiques	Détails
Type d'éclairage	Applique murale
Source lumineuse	LED ou ampoule classique (selon modèle)
Puissance maximale	40W (selon modèle)
Matériaux	Acier, verre
Dimensions	Variable selon le modèle
Installation	Montage mural, nécessite un câblage électrique
Utilisation	Éclairage d'ambiance, éclairage fonctionnel dans les couloirs ou salons
Maintenance	Nettoyage régulier avec un chiffon doux, vérification des connexions électriques
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Garantie	Variable selon le revendeur
Informations supplémentaires	Vérifier la compatibilité des ampoules avant l'achat

FOIRE AUX QUESTIONS - Wall Steinhauer

Comment installer le luminaire Steinhauer Wall ?

Pour installer le luminaire Steinhauer Wall, commencez par couper l'alimentation électrique. Fixez le support mural au mur à l'aide des vis fournies, puis connectez les fils électriques en respectant les codes couleur. Enfin, fixez le luminaire au support et rétablissez l'alimentation.

Quels types d'ampoules sont compatibles avec le Steinhauer Wall ?

Le luminaire Steinhauer Wall est compatible avec des ampoules de type E27. Assurez-vous de choisir des ampoules dont la puissance ne dépasse pas la limite recommandée de 60 W.

Comment nettoyer le luminaire Steinhauer Wall ?

Pour nettoyer le luminaire Steinhauer Wall, utilisez un chiffon doux et sec. Évitez les produits abrasifs ou les nettoyants à base de solvant qui pourraient endommager la finition.

Le Steinhauer Wall est dimmable ?

Oui, le luminaire Steinhauer Wall est dimmable, mais cela nécessite un variateur compatible. Assurez-vous d'utiliser des ampoules dimmables pour profiter de cette fonctionnalité.

Que faire si le luminaire ne s'allume pas ?

Si le luminaire ne s'allume pas, vérifiez d'abord que l'ampoule est correctement installée et fonctionnelle. Assurez-vous également que l'alimentation électrique est rétablie et que les connexions électriques sont sécurisées.

Quelle est la garantie du produit Steinhauer Wall ?

Le luminaire Steinhauer Wall est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

Peut-on utiliser le Steinhauer Wall en extérieur ?

Non, le luminaire Steinhauer Wall est conçu pour un usage intérieur uniquement. Son exposition à des conditions extérieures peut endommager le produit.

Comment remplacer l'ampoule du Steinhauer Wall ?

Pour remplacer l'ampoule, éteignez le luminaire et débranchez-le. Dévissez l'ampoule usagée dans le sens antihoraire et remplacez-la par une nouvelle ampoule en la vissant dans le sens horaire.

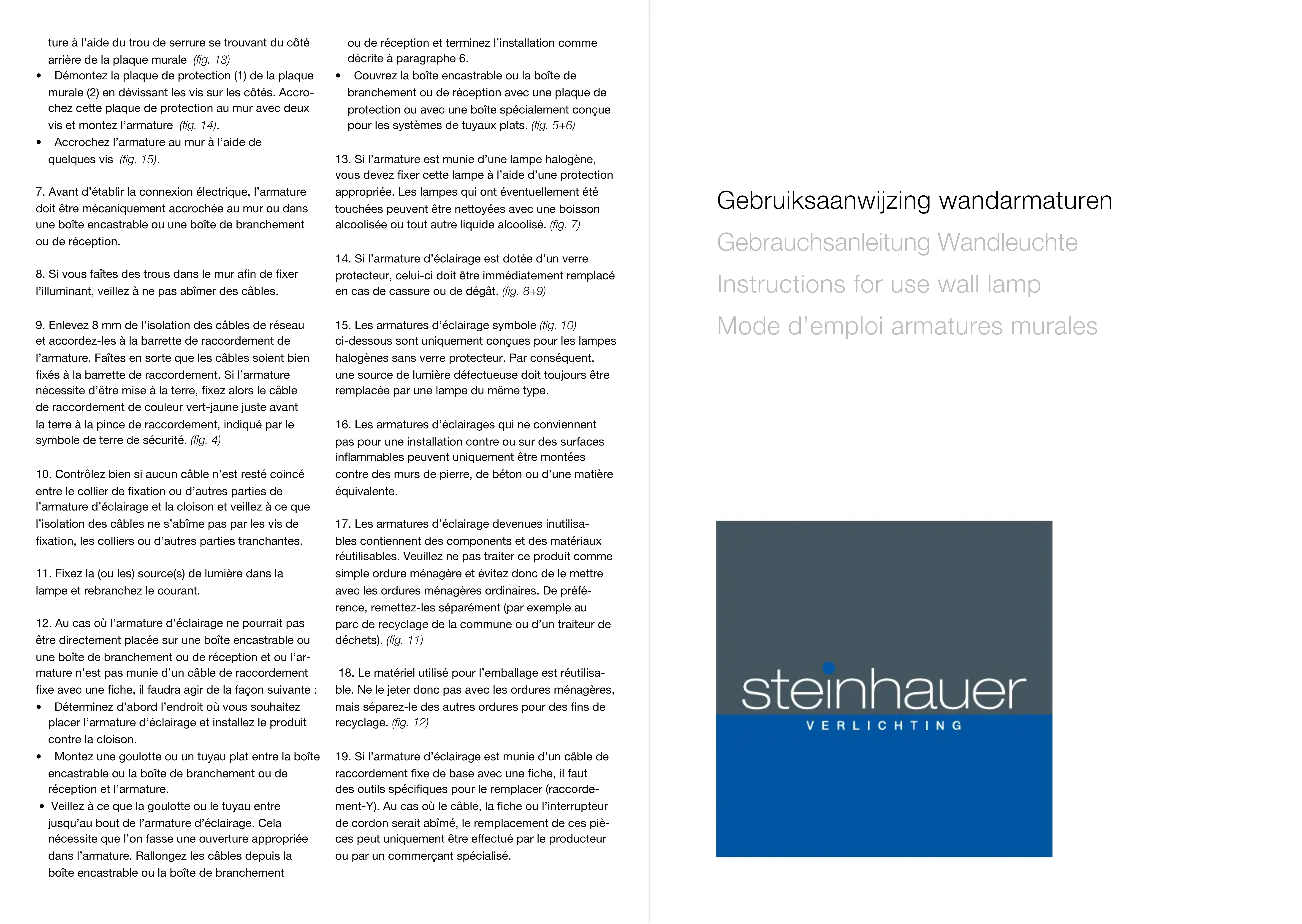

MODE D'EMPLOI Wall Steinhauer

ture à l'aide du trou de serrure se trouvant du côté arrière de la plaque murale (fig. 13)

• Démontez la plaque de protection (1) de la plaque murale (2) en dévissant les vis sur les côtés. Accrochez cette plaque de protection au mur avec deux vis et montez l'armature (fig. 14).

• Accrochez l'armature au mur à l'aide de quelques vis (fig. 15).

• Avant d'établir la connexion électrique, l'armature doit être mécaniquement accrochée au mur ou dans une boîte encastrable ou une boîte de branchement ou de réception.

• Si vous faites des trous dans le mur afin de fixer l'illuminant, veillez à ne pas abîmer des câbles.

• Enlevez 8 mm de l'isolation des câbles de réseau et accordez-les à la barrette de raccordement de l'armature. Faïtes en sorte que les câbles soient bien fixés à la barrette de raccordement. Si l'armature nécessite d'être mise à la terre, fixez alors le câble de raccordement de couleur vert-jaune juste avant la terre à la pince de raccordement, indiqué par le symbole de terre de sécurité. (fig. 4)

• Contrôlez bien si aucun câble n'est resté coincé entre le collier de fixation ou d'autres parties de l'armature d'éclairage et la cloison et veillez à ce que l'isolation des câbles ne s'abîme pas par les vis de fixation, les colliers ou d'autres parties tranchantes.

• Fixez la (ou les) source(s) de lumière dans la lampe et rebranchez le courant.

• Au cas où l'armature d'éclairage ne pourrait pas être directement placée sur une boîte encastrable ou une boîte de branchement ou de réception et ou l'armature n'est pas munie d'un câble de raccordement fixe avec une fiche, il faudra agir de la façon suivante :

• Déterminez d'abord l'endroit où vous souhaitez placer l'armature d'éclairage et installez le produit contre la cloison.

• Montez une goulotte ou un tuyau plat entre la boîte encastrable ou la boîte de branchement ou de réception et l'armature.
• Veillez à ce que la goulotte ou le tuyau entre jusqu'au bout de l'armature d'éclairage. Cela nécessite que l'on fasse une ouverture appropriée dans l'armature. Rallongez les câbles depuis la boîte encastrable ou la boîte de branchement

ou de réception et terminez l'installation comme décrite à paragraphe 6.

• Couvrez la boîte encastrable ou la boîte de branchement ou de réception avec une plaque de protection ou avec une boîte spécialement conçue pour les systèmes de tuyaux plats. (fig. 5+6)
• Si l'armature est munie d'une lampe halogène, vous devez fixer cette lampe à l'aide d'une protection appropriée. Les lampes qui ont éventuellement été touchées peuvent être nettoyées avec une boisson alcoolisée ou tout autre liquide alcoolisé. (fig. 7)
• Si l'armature d'éclairage est dotée d'un verre protecteur, celui-ci doit être immédiatement remplacé en cas de cassure ou de dégât. (fig. 8+9)
• Les armatures d'éclairage symbole (fig. 10) ci-dessous sont uniquement conçues pour les lampes halogènes sans verre protecteur. Par conséquent, une source de lumière défectueuse doit toujours être remplacée par une lampe du même type.
• Les armatures d'éclairages qui ne conviennent pas pour une installation contre ou sur des surfaces inflammables peuvent uniquement être montées contre des murs de pierre, de béton ou d'une matière équivalente.
• Les armatures d'éclairage devenues inutilisables contiennent des components et des matériaux réutilisables. Veuillez ne pas traiter ce produit comme simple ordure ménagère et évitez donc de le mettre avec les ordures ménagères ordinaires. De préférence, remettez-les séparément (par exemple au parc de recyclage de la commune ou d'un traiteur de déchets). (fig. 11)
• Le matériel utilisé pour l'emballage est réutilisable. Ne le jeter donc pas avec les ordures ménagères, mais séparez-le des autres ordures pour des fins de recyclage. (fig. 12)
• Si l'armature d'éclairage est munie d'un câble de raccordement fixe de base avec une fiche, il faut des outils spécifiques pour le remplacer (raccordement-Y). Au cas où le câble, la fiche ou l'interrupteur de cordon serait abîmé, le remplacement de ces pièces peut uniquement être effectué par le producteur ou par un commerçant spécialisé.

Mode d'emploi armatures murales

Mode d'emploi armatures murales

Général

• Avant utilisation, lisez attentivement ce mode d'emploi et conservez ce manuel pour utilisation ou entretien futur.
• Comme toute autre armature d'éclairage de Steinhauer, ce produit est soumis à la Norme européenne pour les installations d'éclairage (EN 60598) et est fabriqué et testé dans le respect de cette même norme.
• Cette armature d'éclairage est contrôlée par Steinhauer afin de détecter d'éventuels défauts de fabrication. En cas de défaut dans les 2 années après l'achat, vous pouvez retourner ce produit pour réparation en passant par le fournisseur,

accompagné de la preuve d'achat.

• La garantie expire si l'armature n'a pas été montée selon les instructions de ce mode d'emploi ou a été changée par des personnes non qualifiées.
• Seule une personne compétente peut assurer la connexion au réseau d'électricité.
• Les prescriptions d'installation courantes se doivent d'être respectées. En cas de doute, contactez toujours un installateur d'appareils électriques reconnu.
• Vous devez impérativement couper le courant lorsque vous installez le produit, changez une ampoule ou procédez à un entretien.
• Assurez-vous de toujours utiliser la bonne source lumineuse et la charge électrique adéquate, telles indiquées sur l'armature.
• Toute pièce métallisée, en cuivre, en laiton et de couleur acier peut uniquement être utilisée après un nettoyage approfondi à l'aide d'un chiffon doux et sans avoir recours aux produits nettoyants.
• Si vous remplacez un fusible, veillez à utiliser le même type de fusible.
• Le fabricant rejette la responsabilité pour tout dégât ou lésion suite à une installation, connexion ou application erronée de ce produit.

Instructions pour l'installation, l'utilisation et l'entretien d'armatures murales et explication des symboles utilisés

1. Utilisez uniquement cette armature d'éclairage dans des espaces ordinaires (pas humides).
2. Contrôlez si cette armature d'éclairage convient pour une installation contre le mur en question.
3. Si l'armature d'éclairage est dotée symbole (fig. 1) elle convient pour une installation contre tous les murs ordinaires.
4. Ne pas installer cette armature d'éclairage trop près de d'un radiateur ou d'autres installations chauffantes.
5. Si cette armature est dotée d'une lampe-spot directe, la distance minimale entre l'armature d'éclairage et les surfaces éclairées, comme les cloisons ou les rideaux, doit être conforme au symbole mentionné. (fig. 2)
6. Selon le type d'armature:
7. Insérez une vis dans le mur. Accrochez-y l'arma-
