Gramineus - Éclairage Steinhauer - Notice d'utilisation et mode d'emploi gratuit

Marque	Steinhauer
Modèle	Gramineus
Type de produit	Lustre ou plafonnier intérieur
Alimentation	220-240 V, 50/60 Hz
Source lumineuse compatible	Ampoules standard (E14/E27) ou halogènes selon modèle
Matériaux	Métal, laiton, cuivre, acier
Installation	Fixation au plafond ou boîte centrale, par un électricien qualifié
Utilisation	Intérieur, locaux secs uniquement
Distance minimale aux surfaces éclairées	Se référer au symbole sur l'appareil
Degré de protection	Non spécifié, prévu pour locaux secs
Classe électrique	Classe I (avec mise à la terre) ou II selon modèle
Poids	Environ 2 kg (estimation)
Dimensions	Non communiquées, variables selon modèle
Garantie	2 ans, sous réserve de montage conforme
Norme	EN 60598
Entretien	Nettoyer avec un chiffon doux et sec, sans produits agressifs
Sécurité	Couper le courant avant toute intervention
Recyclage	Ne pas jeter avec les ordures ménagères, déposer en déchèterie

FOIRE AUX QUESTIONS - Gramineus Steinhauer

Quels types d'ampoules puis-je utiliser avec ce luminaire ?

Utilisez exclusivement des ampoules conformes aux indications portées sur l'appareil (type, puissance, culot). Les ampoules halogènes sans verre protecteur sont interdites si le luminaire porte le symbole correspondant.

Comment installer correctement le luminaire ?

L'installation doit être réalisée par un électricien qualifié. Coupez le courant avant de commencer. Fixez mécaniquement le luminaire au plafond ou à la boîte centrale, puis raccordez les fils électriques (phase, neutre, terre) selon les codes couleur. Respectez les distances minimales de sécurité.

Puis-je installer ce luminaire dans une salle de bain ?

Non, ce luminaire est conçu pour des espaces intérieurs secs uniquement. Ne l'installez pas dans une pièce humide comme une salle de bain ou une cuisine au-dessus d'un évier.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits nettoyants agressifs ou abrasifs. Pour les parties en métal, un chiffon légèrement humidifié avec de l'alcool peut être utilisé, mais essuyez immédiatement.

Que faire en cas de panne ou de défaut ?

Si le luminaire présente un défaut dans les 2 ans suivant l'achat, retournez-le au point de vente avec la preuve d'achat. La garantie ne s'applique pas si l'installation n'a pas respecté les instructions.

Le luminaire doit-il être mis à la terre ?

Si le luminaire est de classe I, il comporte une borne de terre (symbole ⏚). Raccordez impérativement le fil vert-jaune à cette borne. S'il est de classe II, aucun raccordement à la terre n'est nécessaire.

Puis-je remplacer une ampoule halogène par une LED ?

Oui, à condition que la LED ait le même culot et ne dépasse pas la puissance maximale indiquée sur le luminaire. Vérifiez également la compatibilité avec un éventuel variateur.

Que signifie le symbole avec un carré barré ?

Ce symbole indique que le luminaire ne doit pas être jeté avec les ordures ménagères. Déposez-le dans un point de collecte pour recyclage.

Puis-je utiliser ce luminaire avec un variateur ?

Cela dépend du modèle. Vérifiez les indications sur l'emballage ou la notice. Si le luminaire n'est pas dimmable, l'utilisation d'un variateur peut l'endommager.

Comment fixer le luminaire si la boîte centrale n'est pas à l'emplacement souhaité ?

Utilisez une goulotte ou un tuyau plat pour rallonger les câbles entre la boîte centrale et le luminaire. Percez une ouverture dans le luminaire si nécessaire, puis couvrez la boîte avec une plaque de protection.

MODE D'EMPLOI Gramineus Steinhauer

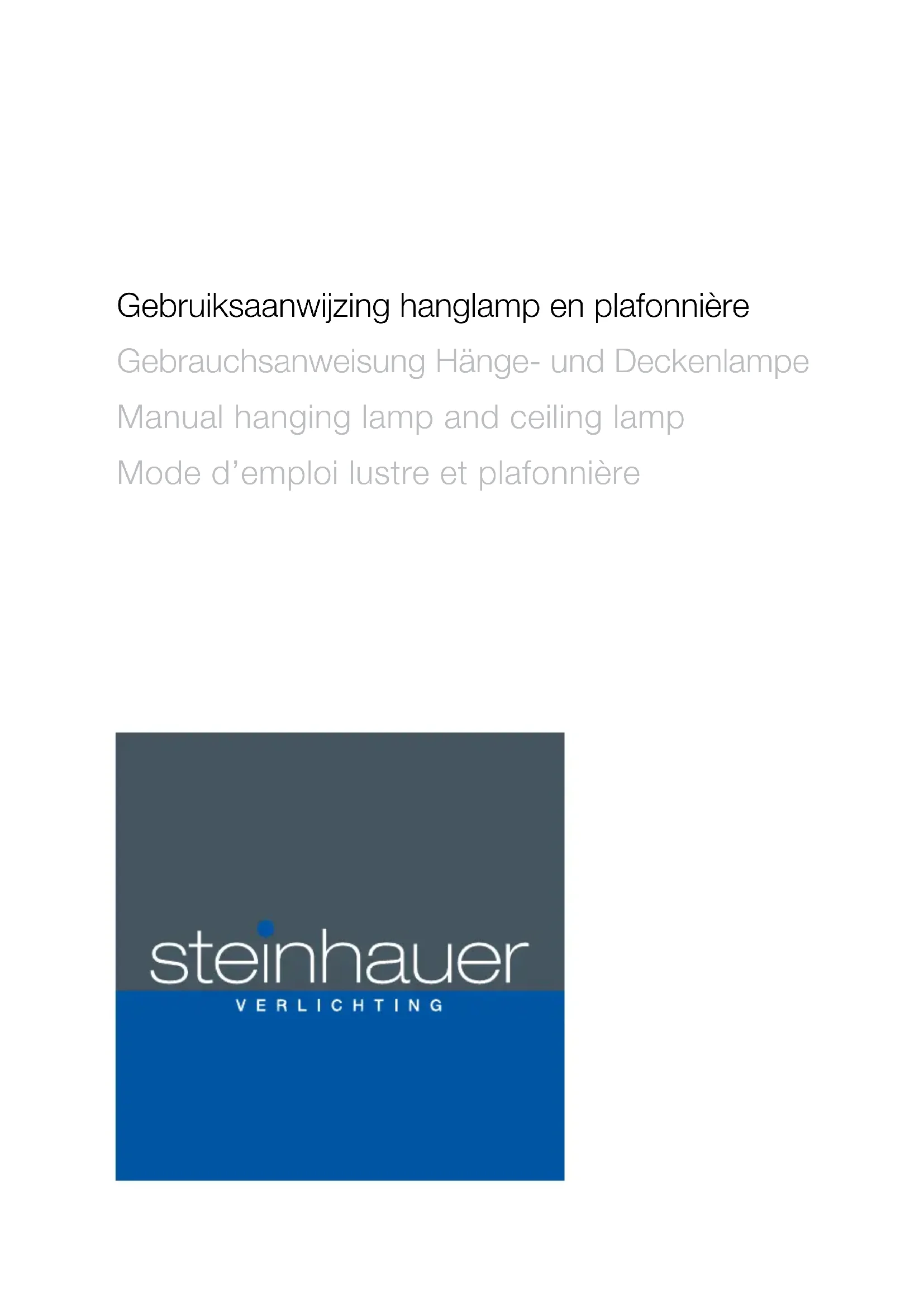

Mode d'emploi lustre et plafonnière

Mode d'emploi lustre et plafonniere

Général

• Avant utilisation, mise attentivement ce mode d'emploi et conserveze ce manuel pour utilisation ou entretion futuro.
• Comme toute autre armature d'éclairage de Steinhauer, ce produit est soumis à la Norme européen pour les installations d'éclairage (EN 60598) et est fabriké et testé dans le respect de cette même norme.
• Cette armature d'éclairage est contrôle par Steinhauer afin de détecter d'eventuels defaults de fabrication. En cas de défaut dans les 2 années après l'achat, vous pouvez retourier ce produit pour réparation en passant par le fouisseur, accompagné de la prouvere d'achat.
• La garantie expire si l'armature n'a pas ete montede selon les instructions de ce mode d'emploi ou a ete changede par des personnes non qualifiées.
• Seule une personne compétente peut assurer la connexion au réseau d'électricité.
• Les prescriptions d'installation courantes doivent être respectées. En cas de doute, contactez toujours un installateur d'appliorelles électriques reconnu.
• Vous doivent impérativement couper le courant lorsqu vous installez que produit, changez une ampoule ou procéde à un entretien.
  Assurez-vous de tous jours utiliser laonne source lumineuse et la charge electrique adequate, telles indiquees sur I'armature.
  Toute piece métallisee, en cuivre, en laiton et de couleur acier peut uniquement ettre utilisée après un nettoyage approfondi à l'aide d'un chiffon doux et sans avoir recours aux produits nettoyants.
• Si vous remplacez un faisible, veillez à utiliser le même type de faisible.
• Le fabricant rejoit la responsabilité pour tout dégit ou léision suite à une installation, connexion ou application erronée de ce produit.

Instructions pour l'installation, l'utilisation et l'entretien de lustre et plafonnière et explication des symboles utilisés

1. Utilisez uniquement cette armature d'éclairage dans des espaces ordinaires (pas humides).
2. Contrôlez si cette armature déclarage convient pour une installation contre le mur en question.

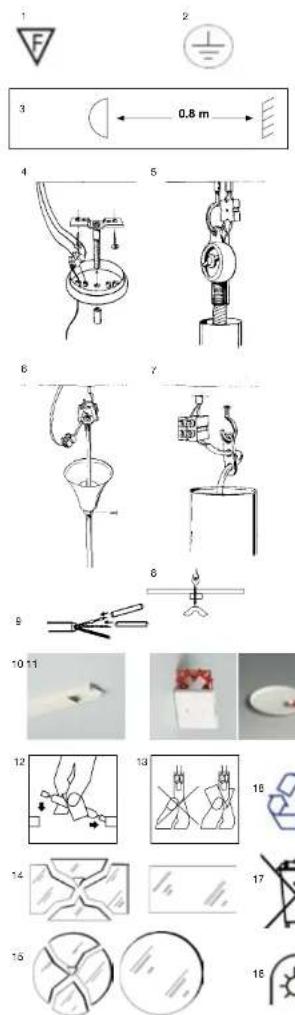

3. Si l'armature d'éclairage est dotée symbole (fig 1) elle convient pour une installation contre tous les murs ordinaires.
4. Ne pas installer cette armature d'éclairage trop pres de d'un radiateur ou d'autres installations chauffantes.
5. Si cette armature est dotée d'une lampe-spot directe, la distance minimale entre l'armature d'éclairage et les surfaces éclairées, comme les cloissons ou les rideaux, doit être conforme au symbole mentionné.
6. Avant d'étabir la connexion électrique, l'armature doit être mécaniquement accrochée au plafond ou à la boîte centrale.
7. Si vous faîtes des trous dans le mur afin de fixer l'illuminant, voirlez à ne pas abîmer des câbles.
8. Fixez la plaque de plafond contre le plafond ou accrochez l'armature à la boîte centrale selon le modele. (fig 4,5,6,7,8)
9. Enlevez 8 mm de l'iso1ation des cables de reseau et accordez-les à la barrette de raccordement de l'armature. Au cas où on livrerait des chaussettes de protection, glissez-les autour des cables de reseau. Faibles en sorte que les cables soient bien fixés à la barrette de raccordement. (fig 9) Si l'armature nécessite mise à la terre, fixez alors le cable de raccordement de couleur vert-jaune juste avant la terre à la pince de raccordement, indiqué par le symbole de terre de sécurité. (fig 2)

10. Contrôlez bien si aucun cable n'est resté coincide entre le collier de fixation ou d'autres parties de l'armature d'éclairage et la cloison et voirlez à ce que l'isolement des cables ne s'abîme pas par les vis de fixation, les colliers ou d'autres parties tranchantes.

11. Fixez la (ou les) source(s) de lumière dans la lampe et rebranchez le courant.

12. Au cas où l'armature d'éclairage ne pourrait pas être directement placée sur une boîte centrale, il faudra agir de la façon suivante :

13. Déterminez d'abord l'endetroit où vous souhaitez placer l'armature d'éclairage et installez le produit contre le plafond.

14. Montez une goulotte ou un tuyau plat entre la boîte centrale et l'armature. (fig 10)
    Veillez à ce que la goulotte ou le tuyau entre jusqu'au bout de l'armature d'éclairage. Cela nécessite qu'on fasse une ouverture appropriée dans le produit. Rallongez les cables depuis la boîte centrale et terminez l'installation comme déscrité...à partir du paragraphe 9...

15. Couvre la boite centrale avec une plaque de protection pour boites centrales ou avec une boite spécialement conque pour les systèmes de tuyaux plats. (fig 11)

16. Si l'armature est munie d'une lampe halogène, vous devez fixer cette lampe à l'aide d'une protection appropriée. Les lampes qui ont eventuèlement été touchees peuvent être nettoyées avec une boisson alcoolisée ou tout autre liquide alcoolisé. (fig 12+13)

17. Si l'armature d'éclairage est dotée d'un verre protecteur, celui-ci doit être immédiatement replacé en cas de cassure ou de dégât. (fig 14+15)
18. Les armatures d'éclairage munies du symbole (fig 16) sont uniquement conçues pour les lampes halogènes sans verre protecteur. Par conséquent, une source de lumière défectueuse doit toujours être remplaçée par une lampe du même type.
19. Les armatures d'éclairages devenues inutilisables contiennent des components et des matériaux réutilisables. Veuillez ne pastraits ce produit comme simple ordure menagère et évitez donc de leMETRE avec les ordures menagères ordinaires. De préférence, remettez-les séparation (par exemple au parc de recyclage de la commune ou d'un traiteur de déchets). (fig 17)
20. Le matériel utilisé pour l'emballage est réutilisable.
    Ne le jeter donc pas avec les ordures menagères, mais séparez-le des autres ordures pour des fins de recyclage. (fig 18)
