MODE D'EMPLOI SBCA11 TECHNICS

• Där luftfuktigheten är hög OBSERVERA Montera inte denna högtalaren på väggar eller i tak. Positionnement Afin d’obtenir les meilleurs effets acoustiques possibles, nous vous recommandons de suivre les instructions ci-après aussi fidèlement que possible. Placer l’enceinte sur une surface ferme, plane et hori- zontale. Disposer l’arrière de l’enceinte face à un grand mur en dur. Placer de telle sorte qu’il y ait environ 5 cm entre l’arrière et le mur, pour que l’évent puisse fonctionner correctement. Suspendre au mur vers lequel les haut-parleurs de l’en- ceinte sont dirigés un rideau épais ou un matériau équi- valent. Si l’enceinte se trouve face à un mur en dur ou à une fenêtre, le rideau permettra d’éviter la formation de réflexions sonores ou de résonances inopportunes. Ne pas placer l’enceinte trop près d’un tourne-disque. L’enceinte risque de provoquer des vibrations ou des sifflements (sons hautes fréquences). On peut éviter ces phénomènes en laissant une distance suffisante entre l’enceinte et le tourne-disque, ou en plaçant du feutre sous le tourne-disque. Si une distorsion des couleurs se produit sur votre télé- viseur Cette enceinte est conçues pour être utilisées à proximité d’un téléviseur, mais l’image peut être affectée sur certains téléviseurs et avec certaines combinaisons d’emplacement. Si cela se produit, éteignez le téléviseur pendant environ 30 mi- nutes. La fonction de démagnétisation du téléviseur devrait corriger le problème. S’il persiste, éloignez davantage l’enceinte du téléviseur. Fixer les pieds d’enceintes Pour prévenir les dommages, déposer sur un tissu doux avant de fixer les pieds d’enceintes. Remarques concernant le positionnement Eviter de placer l’appareil aux endroits suivants.

• Sous les rayons directs du soleil

• A proximité d’appareils de chauffage ou d’autres sources de cha- leur

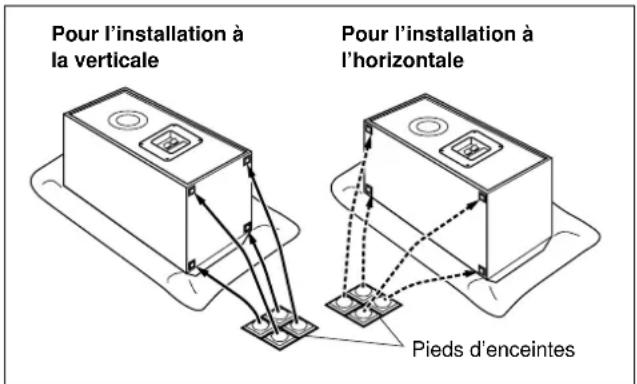

• Dans des endroits très humides ATTENTION Ne pas fixer cette enceinte au mur ni au plafond. Pour l’installation à la verticale Pour l’installation à l’horizontale Pieds d’enceintes För vertical uppsättning För horisontal uppsättning Högtalarfötter SB-CA11 seulementGaller endast SB-CA11ENGLISH

• Avant d’effectuer les raccordements, mettre l’amplificateur hors ten- sion.

• S’assurer qu’une enceinte d’une impédance de 6 Ω peut bien être raccordée aux bornes d’enceinte de l’amplificateur.

• Veiller à raccorder seulement des câbles positifs (+) aux bornes positives (+), et des câbles négatifs (–) aux bornes négatives (–).

• Raccorder le câble d’enceinte aux bornes [HF] pour obtenir une meilleure qualité sonore. Amplificateur (non fourni) Enceinte droite Enceinte gauche Câbles d’enceinte (non fournis) Raccordement du câble d’enceinte à l’enceinte Dénuder l’extrémité du câble sur une longueur d’environ 15 mm et torsader l’âme du câble. Tourner le bouton de la borne d’enceinte vers la gauche jusqu’à ce que l’orifice ( ) devienne visible. Insérer l’âme du câble dans l’orifice, puis tourner le bouton vers la droite afin de fixer le câble. Si on utilise un câble à fiche de 4 mm vendu dans le commerce (

Serrer à fond le bouton de la borne d’enceinte, puis insérer l’extrémité du câble à fiche dans la partie supérieure du bouton. PRECAUTION Pour éviter d’endommager les circuits électriques, ne jamais court- circuiter les câbles d’enceinte positifs (+) et négatifs (–).

Double câblage Le double câblage est possible si votre amplificateur est muni de deux bornes d’enceinte: [A] et [B] ou [MAIN] et [REMOTE]. Retirer les tiges court-circuit ( ) avant de raccorder les câbles d’enceinte et les conserver en lieu sûr pour utilisation future. NO! NO! NON! NEJ! SB-CA21 seulementSB-CA21 seulementGaller endast SB-CA21ENGLISH
