TYSP50P8WS - Enceinte PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte pour écran plasma
Marque	Panasonic
Modèle	TYSP50P8WS
Dimensions (L x H x P)	107 mm x 724 mm x 88 mm
Haut-parleurs	Woofer : 2 x 8 cm de diamètre, Tweeter : 1 x 6 cm de diamètre
Puissance nominale	8 W
Matériau du coffret	Non spécifié
Accessoires fournis	Supports de montage (droit x2, gauche x2), vis de fixation (x12), éponges (x2), câbles d'enceinte (20 cm x2)
Installation	Fixer les éponges, supports de montage, puis fixer sur l'écran plasma en insérant les crochets. Serrer les vis.
Connexion	Câbles rouge (+) et noir (-) à brancher sans inverser.
Entretien et nettoyage	Essuyer avec un chiffon doux. Pour saleté tenace, utiliser un chiffon légèrement humecté de détergent domestique, puis sécher. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement avec écran plasma. Ne pas suspendre les enceintes. Bien serrer les vis. Ne pas dépasser 8 W d'entrée.
Compatibilité	Conçue pour écran plasma 50 pouces Panasonic (vérifier compatibilité).
Informations environnementales	Ne pas jeter avec les ordures ménagères. Recycler selon la législation locale.

FOIRE AUX QUESTIONS - TYSP50P8WS PANASONIC

Comment installer les enceintes TYSP50P8WS sur mon écran plasma ?

Commencez par fixer les éponges sur les enceintes, puis vissez les supports de montage. Insérez les crochets des supports dans les fentes à l'arrière de l'écran et abaissez les enceintes pour les mettre en place. Serrez toutes les vis pour éviter tout jeu.

Puis-je utiliser ces enceintes avec un amplificateur externe ?

Oui, mais assurez-vous que la puissance d'entrée ne dépasse pas 8 W pour éviter tout risque d'incendie. Si l'amplificateur dépasse cette valeur, baissez le volume.

Comment brancher les câbles d'enceinte ?

Utilisez le câble rouge pour la borne positive (+) et le câble noir pour la borne négative (-). Ne les inversez pas et vérifiez que les conducteurs ne créent pas de court-circuit.

Quelles sont les dimensions des enceintes ?

Les enceintes mesurent 107 mm de largeur, 724 mm de hauteur et 88 mm de profondeur.

Quel type de haut-parleurs équipe ces enceintes ?

Elles sont équipées de deux woofers de 8 cm de diamètre et d'un tweeter de 6 cm de diamètre.

Comment nettoyer ces enceintes ?

Essuyez-les avec un chiffon doux. Pour les saletés tenaces, utilisez un chiffon légèrement humecté de détergent domestique, puis séchez. N'utilisez jamais d'alcool ou de diluant.

Puis-je placer les enceintes près d'un téléviseur à tube cathodique ?

Évitez de les placer trop près d'un téléviseur à tube cathodique car le champ magnétique pourrait provoquer des taches de couleur.

Que faire en cas d'anomalie pendant l'utilisation ?

Débranchez immédiatement le cordon d'alimentation de l'amplificateur et contactez un technicien de service qualifié.

Les enceintes sont-elles compatibles avec tous les écrans plasma Panasonic ?

Ce modèle est spécialement conçu pour les écrans plasma de 50 pouces. Vérifiez la compatibilité avec votre modèle d'écran.

Comment éliminer ces enceintes en fin de vie ?

Ne les jetez pas avec les ordures ménagères. Rapportez-les dans un point de collecte agréé pour le recyclage des déchets électroniques.

MODE D'EMPLOI TYSP50P8WS PANASONIC

Enceintes pour écran Plasma

Avant de commercier le travail, lisez attentivement ces instructions ainsi que le mode d'emploi de l'écran large à plasma de manière à réaliser un montage convenable. (Conservez soigneusement les Presents instructions. Vous pouze en avoir besoin pour effectuer un entretien ou si vous désirez déplacer l'applique.)

Une fois les enceintes installées, évitez de tener ou déplacer l'écran par les enceintes.

• Les supports de montage risqueraient d'être endommages et il yaurait risque de blessure.

Ne suspendez pas les enceintes.

• Vous risqueriez d'être blessé si les enceintes tombent. Faites particulièrement attention pour assurer la sécurité des enfants.

Ces enceintes sont conçues pour être utilisées avec l'écran Plasma seulement.

• Si vous les raccordez à un autre amplificateur, assurez-vous que l'entrée maximale ne dépasse pas le niveau nominal (8 W). Il y a risquè d'incendie si ce niveau d'entrée est dépassé.

Veillez à bien serrer toutes les vis lors de l'installation.

Veillez a ce que l'installation soit effectue correctement pour eviter que les enceintes ne se detachent ce qui pourrait causeer des blessures.

Accessoires

Support de montage (droit) 2

Support de montage (gauche) 2

Vis de fixation de support 12

Eponge. 2 Cable d'enceinte (20 cm) 2

Installation Installation sur I'ecran Plasma

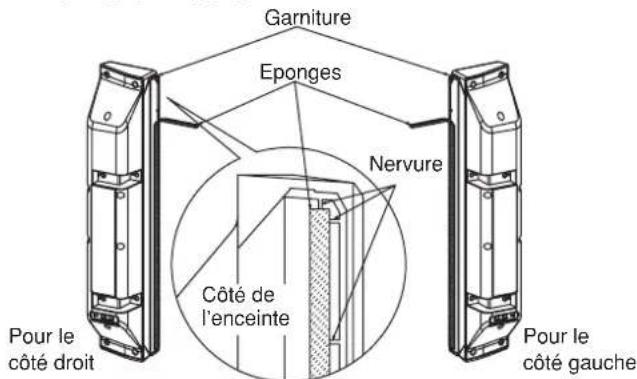

1. Fixez les éponges sur les enceintes.

Fixez les éponges sur les surfaces qui sont en contact avec l'écran.
- Nettoyez les surfaces avant de fixer les épanges.
Fixez I'eponge le long de la nervure de I'enceinte.

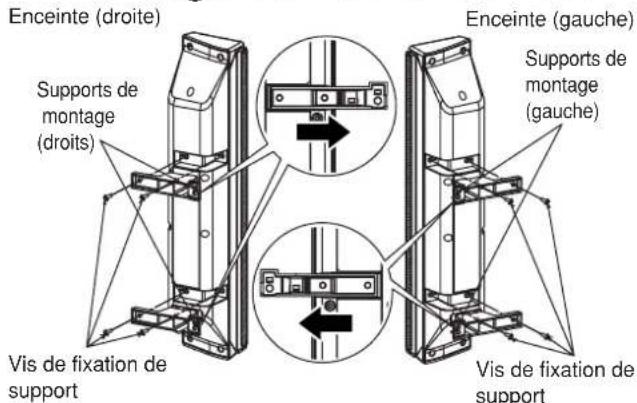

1. Fixez les supports de montage sur les enceintes.

• Sécurisez le support de montage supérieur et inférieur en serrer la vis de fixation de support correspondante.
• Comme montré sur les détails de l'illustration, ajustez les enceintes de façon qu'il y ait de l'espace entre elles et l'écran en faisant glisser l'enceinte droite vers la droite et l'enceinte gauche vers la gauche et fixez ensuite les vis de fixation de support.
  Veillez a bien serrer les vis de fixation de support.

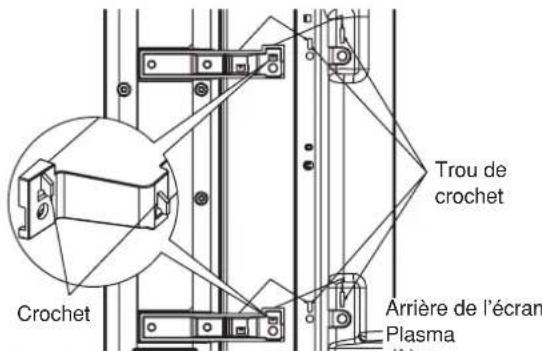

3. Fixez les enceintes sur l'écran Plasma.

• Insérez les crochets et les broches supérieures et inférieures des appliques de fixation simultanément dans les fentes de l'arrière de l'écran à cristaux liquides puis abaissez les enceintes pour qu'elles se mettent en place.

Fixez l'enceinte gauche de la meme maniere.

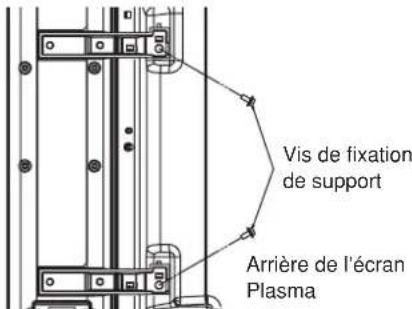

4. Fixez les enceintes à leur place.

Fixez les supports de montage supérieur et inférieur en serrant les vis de fixation de support.
Fixez l'enceinte gauche de la meme maniere.
- Pour changer l'espace entre les enceintes et l'écran, desserrez les vis de fixation de support, ajustez la position des enceintes, puis reisserrez les vis.
- Serrez solidement les vis de fixation de support de façon qu'il n'y ait pas de jeu et que les enceintes ne vibrent pas.

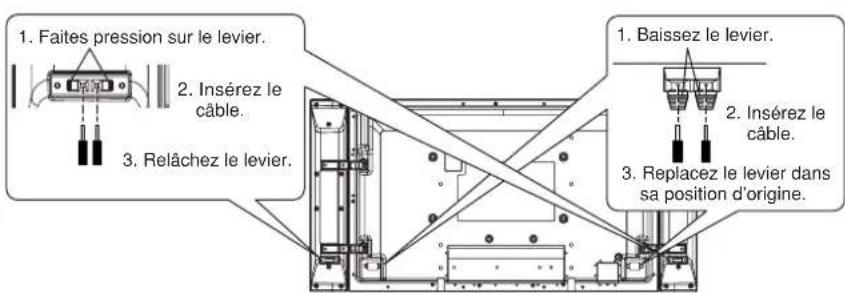

5. Branchez les cables d'enceintes.

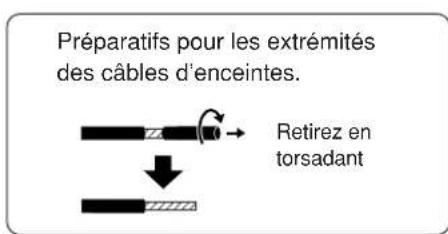

• Avec avoir préparé les extrémités des cables d'enceintes, branche-les comme indiqué sur l'illustration.
• Le cable rouge est utilisé pour le oêté (+) et le cable noir est utilisé pour le côté (-). N'inversez pas les cables.
  Lrs de la connexion du cable des enceintes, verifiez que le noyau du cordon ne provoque pas de court-circuit.

Remarques pour l'utilisation

1. Si vous prévoyez d'utiliser un amplificateur extérieur qui dépasse l'entrée nominale des enceintes, baisseze le volume de l'amplificateur à un niveau suffisamment bas afin de ne pas endommager les enceintes. Si des anomalies se produit lors de l'utilisation des enceintes, débranchez le cordon d'alimentation de l'amplificateur et adressez-vous à un technicien de service qualifié.

2. Ne placez pas les enceintes dans les endroits suivants:

3. Dans un endroit exposé aux rayons directs du soleil

4. A proximé d'appareils de chauffage ou de sources de chaleur

5. Dans un endroit très humide

6. Ces enceintes contiennent des haut-parleurs a resistance magnétique mais faites attention de ne pas les placer trop pres d'un téléviseur à tube cathodique ou d'un téléviseur car cela pourrait cause des tâches de couleur.

7. Pour nettoyer les enceintes, essuyez-les avec un chiffon doux. Si elles sont très sales, essuyez-les avec un chiffon humecté d'une petite quantité de détergent domestique, puis séchez-les en les essuyant avec un autre chiffon.

N'utilise pas de solvants tels que de l'alcool ou des diluants.
- Si vous utilisez un chiffon traité chimiquement, suivez les instructions fournies avec le chiffon.

Pour l'écran 50 pouces

Enceinte

Woofer 8 cm de dia. x 2

Tweeter 6 cm de dia. x 1

Poids

Matériau du coffret

Entrada de régimen 8 W

107 mm x 724 mm x 88 mm

Dimensiones (An. x Al. x F

För skärm på 50 tum

Högtalarlada

Baselement 8cm dia. x 2

Diskantelement 6 cm dia. x 1

Vikt

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques etlectroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et électroniques ne doivent pas été jetés avec les ordures menagères.

Pour que ces produits subissant un traitement, une recupération et un recyclage appropriés, envoyez-les dans les points de pré-colLECTE désignés, où ils peuvent être déposés gratuitemment. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contriburez à la conservation des ressources vitales et à la prévention des évênts effectifs négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets. Veuillez contacter les autorités locales pour connaître le point de pré-colLECTe le plus proche.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union europeenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européen

Ce symbole n'est reconnu que dans l'Union europeenne.

Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procEDURE d'élimination à suivre.
