Base 45 L - Support écran plat VOGELS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural orientable et inclinable pour écran plat
Marque	VOGELS
Modèle	Base 45 L
Charge maximale	45 kg
Compatibilité	Écrans LED, LCD et Plasma
Compatibilité VESA	200x200 à 600x400 mm
Angle d'inclinaison	+15° / -5°
Angle de rotation (pivotement)	±90°
Distance au mur	65 mm
Matériau principal	Acier à haute résistance
Couleur	Noir
Poids du support	Environ 2,8 kg
Dimensions (H x L x P)	Environ 500 x 300 x 65 mm
Fixation murale	Pour mur en béton ou brique, vis et chevilles incluses
Niveau à bulle intégré	Oui, pour faciliter l'alignement
Sécurité	Vérifier la capacité du mur, utiliser les fixations fournies, ne pas dépasser la charge maximale
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente
Garantie	2 ans

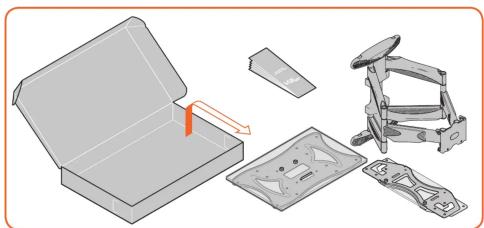

Contenu de l'emballage	Support mural, kit de montage, vis, chevilles, notice d'installation
Installation	Montage mural recommandé par un professionnel

FOIRE AUX QUESTIONS - Base 45 L VOGELS

Quel est le poids maximal supporté par le support Vogels Base 45 L ?

Le support Vogels Base 45 L supporte une charge maximale de 45 kg. Ne dépassez pas cette limite pour garantir la sécurité.

Quels types d'écrans sont compatibles ?

Ce support est compatible avec les écrans LED, LCD et Plasma. Vérifiez la compatibilité VESA (200x200 à 600x400 mm) et le poids.

Quelles sont les dimensions de la plaque VESA ?

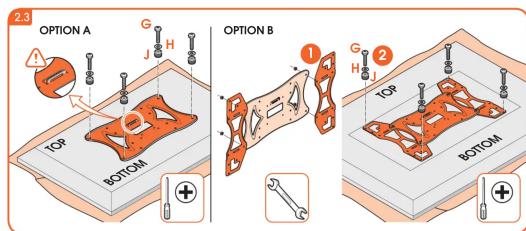

Le support accepte les normes VESA de 200x200 mm à 600x400 mm. Mesurez l'entraxe des fixations à l'arrière de votre écran.

Comment installer le support ?

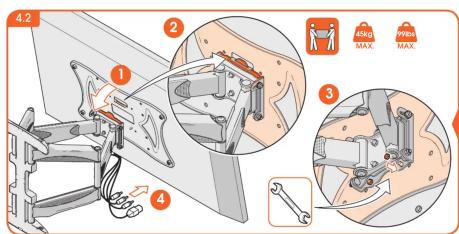

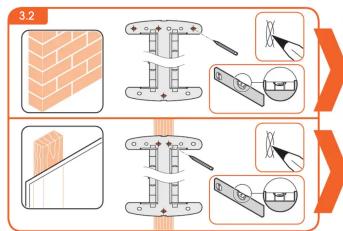

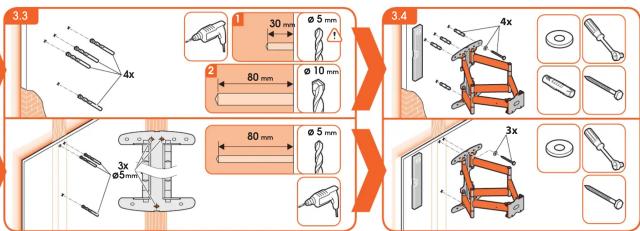

Fixez d'abord la plaque murale à l'aide des chevilles et vis fournies. Utilisez le niveau à bulle intégré pour l'alignement. Fixez ensuite les bras à l'écran et accrochez-le. Reportez-vous à la notice détaillée.

Puis-je incliner et pivoter l'écran après installation ?

Oui, l'écran peut être incliné de +15° à -5° et pivoté jusqu'à ±90° pour un angle de vision optimal.

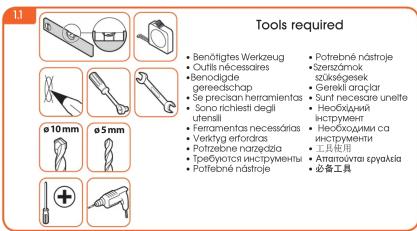

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un tournevis (cruciforme), d'un niveau à bulle et éventuellement d'une clé à molette pour serrer les boulons.

Le support est-il compatible avec un mur en placoplâtre ?

Pour un mur en placoplâtre, utilisez des chevilles adaptées (non fournies). Assurez-vous que le mur peut supporter le poids total. Il est recommandé de fixer sur une ossature métallique ou de renforcer la zone.

Comment entretenir le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la peinture.

Où puis-je trouver la notice d'installation ?

La notice d'installation est incluse dans l'emballage. Vous pouvez également la télécharger gratuitement au format PDF sur le site notice-facile.com ou sur le site du fabricant.

Que faire si des pièces sont manquantes ?

Contactez le service après-vente de VOGELS ou le revendeur. Munissez-vous du numéro de modèle Base 45 L et de la liste des pièces fournies dans la notice.

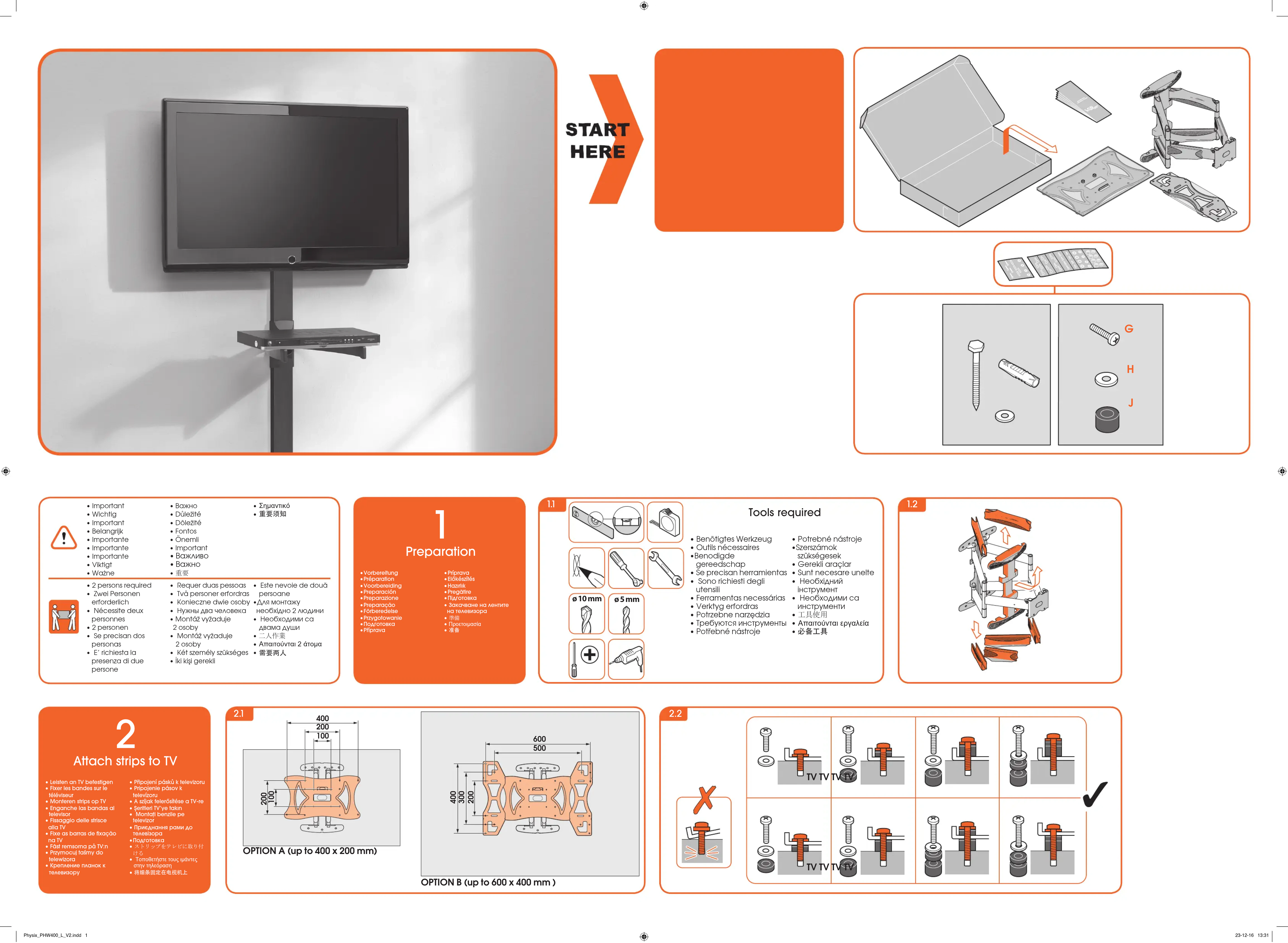

MODE D'EMPLOI Base 45 L VOGELS

MOUNTING INSTRUCTIONS

LED/LCD/PLASMA WALL MOUNT TURN & TILT LARGE

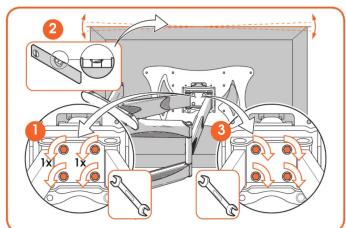

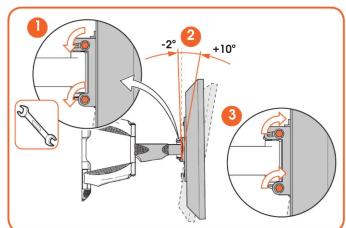

Adjusting TV

DE/LED/ICP/LAWSIANWADHALIER ZUM DREHEN UND NEIGEN

FR SUPPORT MURAL ORIENTABLE & INCUNABLE LED/LCD/PLASMA

NL DRAAI: en NIGBARE LED/LCD/PLMAG-WANDSTEIN S OSPORTE DE PARED CON GRO IN CIBO IN ENUCLIPATION LAIEN

IT ROTAZIONE E INCUNAZIONE PER MONTAGGIO A PARTEL UNINO.

PT SCHERMOLED/LCD/PLASMA

INCUNCAÇÃO E ROTACIONA D MONTAGEM DE PAREDE SV DE LED/ICD/PLASMA

PL VIRID & LUBRANT BAGVFASSF FOR LED/LCD/PLASMA ORBOTOMICS LBBZCHN AND MOOCIWAN SCIENTIFIC DO

GUMOLOWE PLECKTCHNE MOCOWANIE SCIENCE DOU RUK EKRAONOW LED/LCD/PLAZMOWYCH

HACTEHNNKPOOHUIHTAHAAJCBETOHOAHDBIX/H

XK/TJAA3MEHHEIIXTHAHEERA CBO3MORHOCKC7DOPROPATO HAKACHOAOTOCNA SIKOPNA

NASTENNA JEDNOTKA PRO LED/LCD/PLASMU

SKLED/LCD/PLAZMA NASTI NALON1

NAKONUTI HU ELFOROTHATO BILLENTHETO FAU TARTO LED/LCD/

PLAZMA TV-HEZ

TELED/LCD/PLAZMA DUVAR MONTAJ APARAII DONER VE 50%

EGILDK PO. SUPPORT OF

RO SUPOR DE PEREEI CO REGIALE PRIN INCUNAIRE PENTRILLED/ICD/PLASMA

UK HACTIHIN KPOHUIETI DAA CBITAOIDIOHIX/PKJ

HAAMOBIX HAHEAEN 3 MOKANBICHO NOBOPOY TAYHAXM

BG KOH3OAA 3A MOHTAX HA CTEHA LED/LCD/

IIAA3MEH TEAEBN3OP CbC 3ABBPTAHE HAKAOI

EED/CDF7A2A

LEDLCD/PLASMA

CNLED/液晶/等离子屏幕壁挂架的折转与倾斜

Max. weight load = 45 kg/99 lbs
