Type de produit	Support mural pour écran plat
Marque	VOGELS
Modèle	Wall 3350
Compatibilité des écrans	Écrans plats de 32 à 65 pouces
Charge maximale	30 kg
Matériaux	Acier à haute résistance
Couleur	Noir
Dimensions du support	L 50 x H 20 x P 5 cm
Poids du support	1,5 kg
Distance minimale au mur	3 cm
Inclinaison	Fixation fixe, sans inclinaison
Rotation	Non pivotant
Niveau à bulle intégré	Non, utilisation d'un niveau requis
Guide-câble	Oui, inclus
Capot de finition	Oui, inclus
Garantie	Garantie à vie contre les défauts de matériaux et de fabrication
Contenu du paquet	Support mural (A), barres de fixation (C), barrettes (D), capot (F), guide-câble (S), embouts (Q), boulons, chevilles, clé X, gabarit de perçage, notice d'installation
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Respecter la charge maximale. Fixer solidement sur un mur en béton ou en brique. Suivre scrupuleusement les instructions de montage.
Réparabilité	Produit non réparable par l'utilisateur. En cas de défaut, contacter le service après-vente VOGELS.

FOIRE AUX QUESTIONS - Wall 3350 VOGELS

Quel est le poids maximal supporté par le support VOGELS Wall 3350 ?

Le support VOGELS Wall 3350 peut supporter jusqu'à 30 kg. Assurez-vous que votre écran ne dépasse pas cette limite.

Ce support est-il compatible avec les écrans incurvés ?

Le Wall 3350 est conçu pour les écrans plats. Pour les écrans incurvés, vérifiez la compatibilité des points de fixation et le poids.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis, d'une clé (fournie) pour le réglage de la tension, et éventuellement d'un détecteur de montants.

Puis-je installer ce support sur un mur en placoplâtre ?

Il est déconseillé de fixer le support directement sur du placoplâtre sans renfort. Utilisez des chevilles spéciales pour placo ou fixez sur des montants métalliques ou en bois.

Comment niveler l'écran après installation ?

Utilisez un niveau à bulle sur la barre horizontale du support avant de serrer définitivement les vis. Si l'écran penche, desserrez le boulon de tension avec la clé X fournie et ajustez.

Le support permet-il de cacher les câbles ?

Oui, le Wall 3350 est livré avec un guide-câble (pièce S) qui permet de faire passer les câbles le long du support pour un aspect soigné.

Quelle est la distance entre l'écran et le mur ?

La distance minimale au mur est d'environ 3 cm une fois le support installé. Cela dépend de l'épaisseur de l'écran et du capot de finition.

La garantie à vie est-elle transférable ?

La garantie à vie de VOGELS s'applique au produit d'origine et n'est pas transférable en cas de revente. Elle couvre les défauts de matériaux et de fabrication.

Comment nettoyer le support ?

Nettoyez le support avec un chiffon doux et sec. Évitez les produits chimiques, solvants ou abrasifs qui pourraient endommager la peinture.

Puis-je retirer le support du mur sans endommager la peinture ?

Si vous retirez le support, les trous de fixation resteront visibles. Il est recommandé de reboucher les trous et de repeindre si nécessaire. Suivez les instructions de démontage dans la notice.

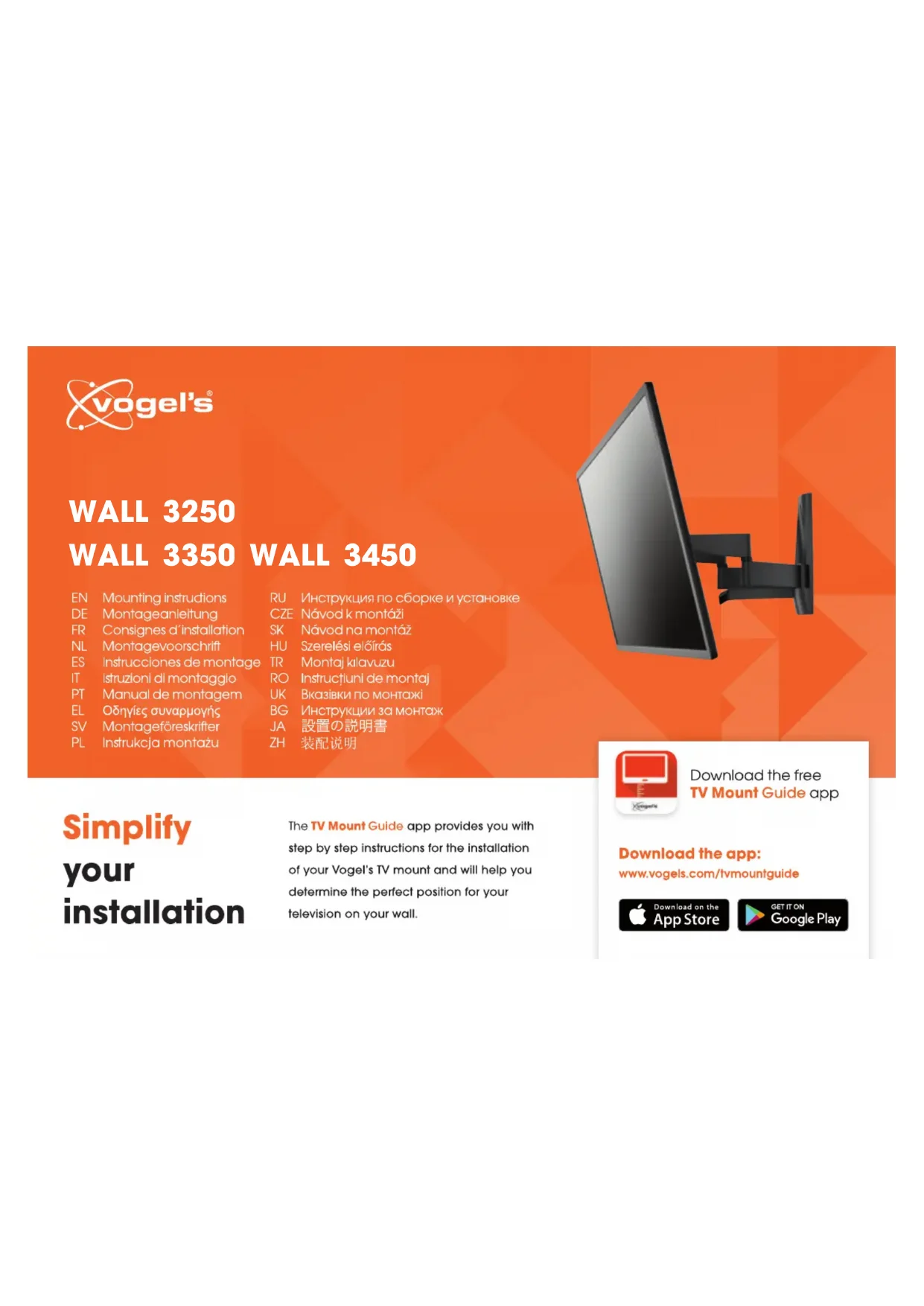

MODE D'EMPLOI Wall 3350 VOGELS

FR Consignes d'installation

SK Návod na montáz

NL Montagevoorschrift

FR - Positionnez les barrettes (D) sur l'écran. Assurez-vous que les barrettes ne recouvrent pas les connedeurs de l'écran.

FR - Desserrez les boulons sur les barrettes (D).

FR - Déposez les embouts (Q).

FR - Faites glisser les barres (C) sur les languettes (D). Assurez-vous que les barres ne recouvrent pas les connecteurs de l'écran.

FR - Utilisez le gabarit de perçage pour forer les trous.

FR - Vissez le support mural (A) sur le mur.

NL - Schroef de wandsteun (A) op de muur.

ES - Atomille el soporte de pared (A) a la pared.

PT - Aparafuse o suporte de parede (A) à parede.

FR - Installez le guide-câble S.

FR - Guidez les câbles.

NL - Leid de kabels langs de steun.

FR - Mettez le capot (F) en place.

FR - Si l'écran penche vers le bas, Serrez le boulon avec la clé X.

FR Modalités et conditions de la garantie

Nous vous félicitons pour l'achat de ce produit Vogel's ! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Vogel's est ainsi en mesure de proposer une garantie à vie contre les défauts de matériaux et de fabrication.

1 Vogel's garantit que, si le produit présente - pendant la période de garantie - un problème consécutif à des défauts de matériaux et/ou de fabrication, le produit sera gratuitement réparé ou remplacé (à l'appréciation de Vogel's).
L'usure normale est expressément exclue de la garantie.
2 S'il est fait appel à la garantie, le produit doit être remis à Vogel's avec présentation de la preuve d'achat originale (facture, ticket de caise ou quittance). La preuve d'achat doit clairement mentionner le nom du fournisseur et la date d'achat.
3 La garantie de Vogel's prend fin dans les cas suivants:

• Isi le produit n'est pas foré, assemblé et utilisé conformément aux instructions du mode d'emploi;

• Isi le produit a subi des modifications ou des réparations par des tiers autres que Vogel's;

• Isi le problème est la conséquence de facteurs externes (extérieurs au produit) tels que foudre, dégâts des eaux, incendie, érafiures, exposition à des températures extrêmes, intempéries, solvants ou acides, mauvaise utilisation ou négligence;

• Isi le produit est utilisé pour des appareils autres que ceux spécifiés sur ou à l'intérieur de l'emballage.

VOGEL'S PRODUCTS BV, HONDSRUGLAAN 93, 5628 DB EINDHOVEN, PAYS-BAS
