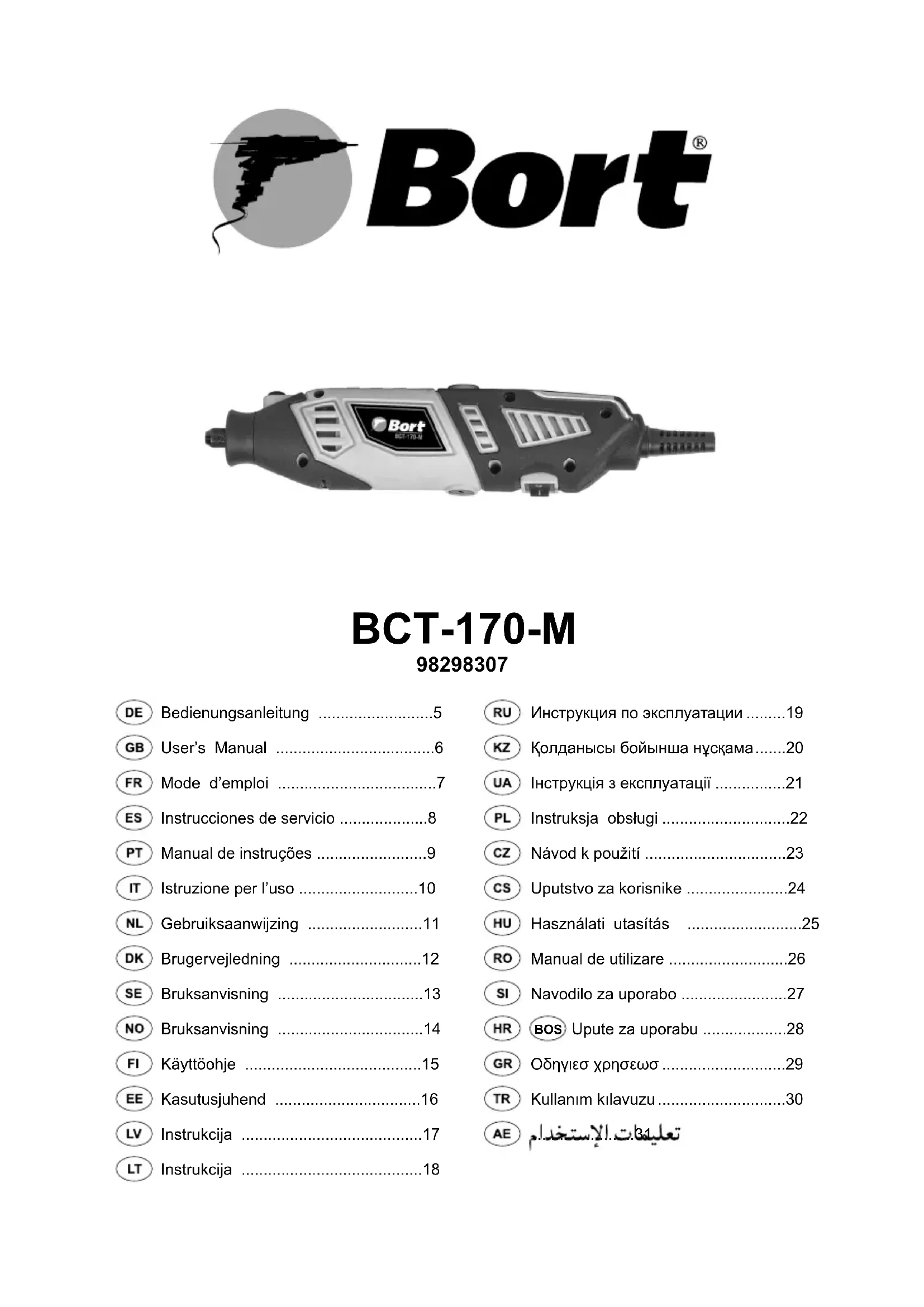

BCT170M - Outil électrique portatif Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil électrique portatif (meuleuse droite)
Marque	Bort
Modèle	BCT170M
Fonctions principales	Meulage, ponçage, tronçonnage, gravure, polissage, perçage de haute précision
Vitesse variable	Oui, molette de sélection de la vitesse
Alimentation	220-240 V ~, 50/60 Hz
Double isolation	Oui, conforme à la norme EN50144 (pas de fil de terre nécessaire)
Diamètre max. des disques de meulage	32 mm (1 1/4")
Diamètre max. des forets	3,2 mm (1/8")
Niveau de pression acoustique	74 dB(A)
Niveau de puissance acoustique	85 dB(A)
Vibration (main-bras)	< 1,81 m/s²
Poids	Environ 0,6 kg
Dimensions (L x Ø)	Environ 200 x 35 mm
Interrupteur	Marche/arrêt
Blocage de l'arbre	Oui, pour le changement d'accessoire
Pinces de serrage	Incluses (tailles non spécifiées, généralement 2,4 mm et 3,2 mm)
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de solvants. Pas de graissage nécessaire.
Accessoires d'origine	Recommandés par SBM Group
Sécurité	Lunettes, gants, casque antibruit, masque antipoussières, chaussures solides
Température de stockage max.	50 °C
Garantie	Garantie constructeur (voir conditions)
Recyclage	Appareil usagé ne doit pas être jeté avec les ordures ménagères, déposer en déchèterie.
Normes de conformité	EN55014-1:2006; EN55014-2:1997/+A1:2001; EN61000-3-2:2006; EN61000-3-3:1995/+A1:2001/+A2:2005; directives 2006/42/CE, 2006/95/CE, 2004/108/CE

FOIRE AUX QUESTIONS - BCT170M Bort

Comment changer le mandrin ou la pince du Bort BCT170M ?

Débranchez l'outil, appuyez sur le bouton de blocage de l'arbre et tournez l'écrou de serrage avec la clé fournie pour desserrer la pince. Remplacez la pince et resserrez fermement.

Quelle est la vitesse maximale de rotation du BCT170M ?

La vitesse n'est pas précisée dans la notice, mais la molette de sélection permet de varier la vitesse en continu jusqu'à environ 30 000 tr/min (estimation courante pour ce type d'outil).

Puis-je utiliser des accessoires d'autres marques ?

Oui, mais la vitesse admissible des accessoires doit être au moins égale à la vitesse à vide maximale de l'outil (voir notice). Il est recommandé d'utiliser des accessoires d'origine SBM Group pour la garantie.

Comment entretenir le Bort BCT170M ?

Nettoyez régulièrement le carter avec un chiffon doux humecté d'eau savonneuse. Ne pas utiliser de solvants. Assurez-vous que les fentes d'aération sont libres de poussière. Aucun graissage supplémentaire n'est nécessaire.

Le BCT170M est-il adapté pour travailler le métal ?

Oui, il est conçu pour le meulage et le tronçonnage de métaux. Utilisez les disques appropriés et portez des lunettes de protection car des étincelles se produisent.

Que faire si l'outil ne démarre pas ?

Vérifiez que la fiche est bien branchée et que le câble n'est pas endommagé. Si le problème persiste, contactez votre distributeur SBM Group pour une réparation.

Quelle est la puissance du moteur du BCT170M ?

La puissance n'est pas indiquée dans la notice, mais pour un outil de cette taille, elle est généralement comprise entre 150 et 300 W.

Comment utiliser la molette de sélection de vitesse ?

Tournez la molette sur la position souhaitée : position 1 pour la vitesse la plus basse, position 6 pour la plus élevée. Choisissez la vitesse en fonction du matériau et de l'accessoire utilisé.

Le BCT170M est-il adapté au perçage ?

Oui, il peut percer avec des forets jusqu'à 3,2 mm de diamètre. Utilisez une pince adaptée à la tige du foret.

Comment remplacer un disque de meulage usé ?

Débranchez l'outil, appuyez sur le bouton de blocage de l'arbre, dévissez le chapeau ou l'écrou de serrage à l'aide de la clé, retirez le disque usé, placez le nouveau disque et revissez fermement.

MODE D'EMPLOI BCT170M Bort

Cet outil est concu pour le meulage, ponçage, tronçonnage, gravure, polissage et perçage de haute précision des différents matériaux

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L'OUTIL 2

1. Interrupteur marche/arrêt
2. Bouton de blocage de l'arbre
3. Prince
4. Chapeau
5. Molette de selection de la vitesse

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

• Cet outil est interdir aux jeunes n'ayant pas atteint l'âge de 16 ans
• N'utilisez cet outil que pour des applications sans utilisation d'eau
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

ACCESSORIES

• SBM Group ne peut se porter garant du bon fonctionnement de cet outil que s'il a eté utilisé avec les accessoires d'origine
• N'utilise que les accessoires recommendés par SBM Group
• Pour le montage et l'utilisation d'accessoires n'était pas de la marque SBM Group, observez les instructions du fabricant concerné
• La vitesse admissible des accessoires utilisés doit être au moins aussi élevé que la vitesse à vide maximale de l'outil
• Ne jamais utilisez d'accessoires endommages, déformés ou vibrants
• Traitez et stockez les disques de meulage/tronçonnage avec précaution pour éviter de les endommager
• Protégéz les accessoires contre les impacts, les chocs et laGRAISSSE
• Ne jamais utilisez de disques de meulage de Ø supérieur à 32 mm (1 1/4") Ø
• Ne jamais utilisez de forets de Ø supérieur à 3,2 mm (1/8») Ø
• Ne jamais utilisez un disque de tronçonnage pour le meulage létral
• Ne jamais utilisez de réducteurs ou d'adaptateurs pour ajuster des disques de meulage/tronçonnage à large trou

AVANT L'USAGE

• Toujours contrôlez si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils concus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Ne jamais travailliez avec des matériaux contenant de l'amiate
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids
  Utilisez un cable de prolongement complètement déroule et de bonne qualité d'une capacité de 16 A

• Portez des lunettes de sécurité et des gants, des casques antibruit, un masque antipoussières et des chaussures solides; au besoin, portez un tablier

• Portez un masque de protection lors de travaux sur des matériaux produitant des poussières nuisibles à la santé; toutes s'informez de la technicity de ces matériaux avant de travailler avec ceux-ci
  Assurez-vous que la dimension de la pince correspond à la taille de l'arbre de l'accessoire
  S'assurez que I'outil est hors service en le branchant

PENDANT L'USAGE

• Tenez le cable à distance des parties mobiles de l'outil; orientez le cable vers l'arrière le plus loin possible de l'outil
• Ne jamais utilisez l'outil avec le cable endommagée; faites les replacer par un technicien qualifié
• Ne jamais utilisez le blocage de l'arbre lorsque l'outil est en fonctionnement (touit dommage resultant d'une manipulation inappropriée sera exclu de la garantie)
• Ne pas approche les mains des accessoires en rotation
• Lors du meulage de métal, des étincelles se produit; voirlez à ce que d'autres personnes et du matériel combustible ne se trouvent pas dans les environns immédiats de ce travail
  Veillez a ce que les aérations soient libres et découvertes
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fi che

APRES L'USAGE

L'accessoire continue à tourner quelques temps après que l'outil ait eté arrêté
- Avant de déposer l'outil, mettez le moteur hors service et s'assurez que toutes les pieces mobiles se sont complètement arrêtées
- Àprous la mise hors service de l'outil, ne jamais arrêtez la rotation de l'accessoire en y appliquant une force
- Stockez l'outil dans un emplacement dont la temperature ne dépasse pas 50^

La machine est doublement isolée conformément a la norme EN50144; un fi I de mise à la terre n'est pas donc pas nécessaire.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez procédé à des travaux d'entretien dans son système mécanique.

Nettoyez régulierement le carter au moyen d'un chiffon doux, de préférence à Tissue de chaque utilisation. Veiliez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pieces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une piece, contactez votre distributeur SBM Group local.

ENVIRONMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destinier cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usages à votre distributeur SBM Group local qui se chargea de les traiter de la maniere la plus ecologique possible.

ES

Espanol

Amoladora recta

INTRODUCCION

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN55014-1:2006; EN55014-2:1997/+A1:2001; EN61000-3-2:2006; EN61000-3-3:1995/+A1:2001/+A2:2005 conforme aux réglementations 72006/42/CEE, 2006/95/CEE, 2004/108/CEE.

BRUIT/VIBRATION Mesure selon EN60745 le niveau de la pression sonore de cet outil est 74 dB(A) et le niveau de la puissance sonore 85 dB(A) (déviation standard: 3 dB), et la vibration <1,81m/s^2 (methode main-bras).

Tout apparéil électriche usé est une matière recyclable et ne fait pas pas partie des ordures menagères! Nous vous demandons de bien pouvoir nous soutenir en contribuant activivement au menagement des ressources et à la protection de l'environnement en déposant cet apparéil dans sites de collecte(si existants).
