US1X2 - Enregistreur audio TASCAM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Interface audio USB 2.0, 2 entrées, 2 sorties, 24 bits/192 kHz
Type d'entrées	Entrées combo XLR/TRS avec alimentation fantôme 48V
Type de sorties	Sorties TRS 1/4" équilibrées, sortie casque avec contrôle de volume
Utilisation	Idéal pour l'enregistrement de voix, d'instruments et de podcasts
Compatibilité	Compatible avec Windows et macOS, fonctionne avec la plupart des logiciels DAW
Maintenance	Nettoyer régulièrement les connecteurs, vérifier les mises à jour du firmware
Sécurité	Ne pas exposer à l'humidité, utiliser avec une alimentation appropriée
Informations générales	Compact et léger, idéal pour les déplacements, livré avec un logiciel d'enregistrement

FOIRE AUX QUESTIONS - US1X2 TASCAM

Comment connecter le TASCAM US1X2 à mon ordinateur ?

Utilisez le câble USB fourni pour connecter le TASCAM US1X2 à un port USB disponible sur votre ordinateur. Assurez-vous que l'appareil est sous tension.

Pourquoi mon ordinateur ne reconnaît-il pas le TASCAM US1X2 ?

Vérifiez que le câble USB est correctement connecté et que le TASCAM US1X2 est allumé. Vous pouvez également essayer de changer de port USB ou de redémarrer votre ordinateur.

Comment installer les pilotes nécessaires pour le TASCAM US1X2 ?

Rendez-vous sur le site officiel de TASCAM pour télécharger les pilotes appropriés pour votre système d'exploitation. Suivez les instructions d'installation fournies.

Comment régler le niveau d'entrée sur le TASCAM US1X2 ?

Utilisez les boutons de gain situés sur le devant de l'appareil pour ajuster le niveau d'entrée. Assurez-vous que le niveau ne dépasse pas le rouge sur les indicateurs LED.

Le son enregistré est-il de bonne qualité ?

Assurez-vous de vérifier vos réglages d'entrée et de sortie. Utilisez des câbles de qualité et des microphones adaptés pour garantir une bonne qualité d'enregistrement.

Comment utiliser le TASCAM US1X2 avec un logiciel d'enregistrement ?

Ouvrez votre logiciel d'enregistrement et sélectionnez le TASCAM US1X2 comme périphérique d'entrée et de sortie audio dans les paramètres audio.

Y a-t-il une latence lors de l'enregistrement avec le TASCAM US1X2 ?

La latence peut être réduite en ajustant les paramètres de votre logiciel d'enregistrement, notamment en diminuant le tampon audio dans les préférences.

Comment alimenter le TASCAM US1X2 ?

Le TASCAM US1X2 est alimenté via le port USB lorsqu'il est connecté à un ordinateur. Assurez-vous que votre ordinateur est allumé pour alimenter l'appareil.

Que faire si le TASCAM US1X2 chauffe pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement, mais si cela devient excessif, débranchez-le et laissez-le refroidir avant de l'utiliser à nouveau.

Comment réinitialiser le TASCAM US1X2 ?

Débranchez l'appareil, attendez quelques secondes, puis reconnectez-le à l'ordinateur. Cela permet souvent de résoudre les problèmes de connexion.

MODE D'EMPLOI US1X2 TASCAM

Caractéristiques....3

Conventions employées dans ce mode d'emploi....3

Marques commerciales et copyrights....3

2 - Nomenclature et fonctions des parties....4

Face avant....4

Face arrière....4

3 - Installation 5

Installation du logiciel dédié ....5

Installation du logiciel dédié pour Windows....5

Installation du logiciel dédié pour Mac....6

Travailler avec le Gatekeeper ....7

Désinstallation du logiciel dédié....8

Désinstallation du logiciel dédié pour Windows....8

Désinstallation du logiciel dédié pour Mac....8

4 – Préparation......9

Connexion de l'alimentation 9

Avec un ordinateur (Windows/Mac)....9

Avec un appareil iOS....9

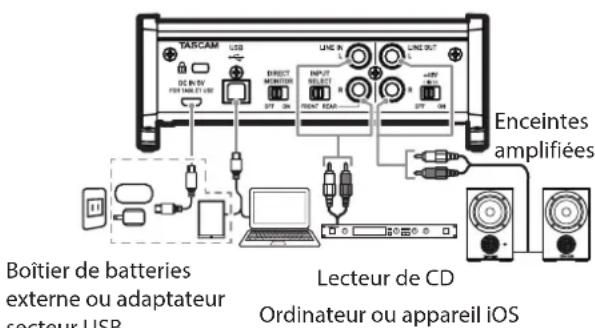

Branchement d'autres équipements....9

Branchement à un ordinateur ......9

Branchement à des appareils iOS....10

Réglage de la balance d'écoute....11

5 – Emploi du panneau de réglages (Settings Panel) .....12

Ouverture du panneau de réglages....12

Windows....12

Mac....12

Présentation du panneau de réglages (Settings Panel)

pour Windows....12

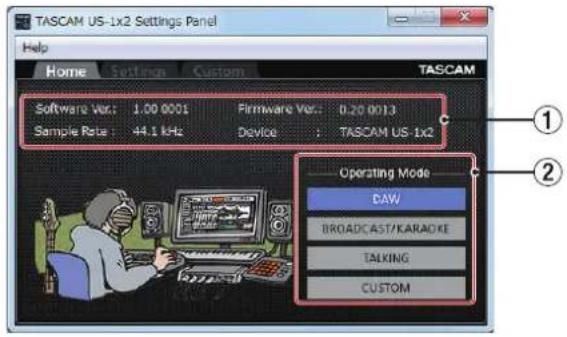

Page d'accueil (Home)....12

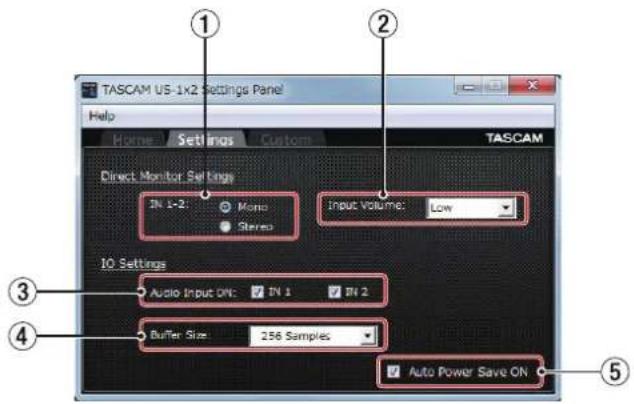

Page des réglages (Settings)....13

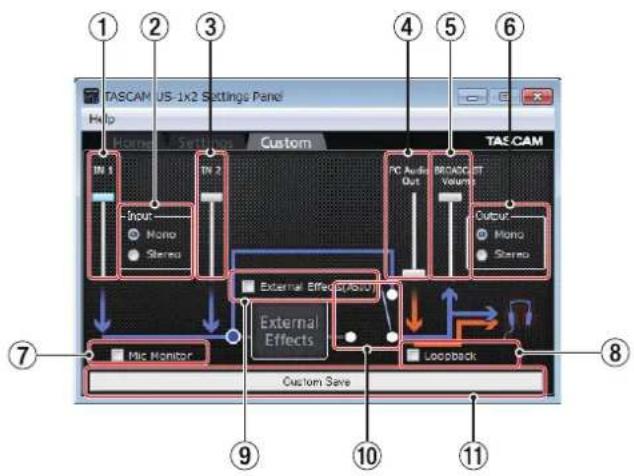

Page de réglages personnalisés (Custom) 14

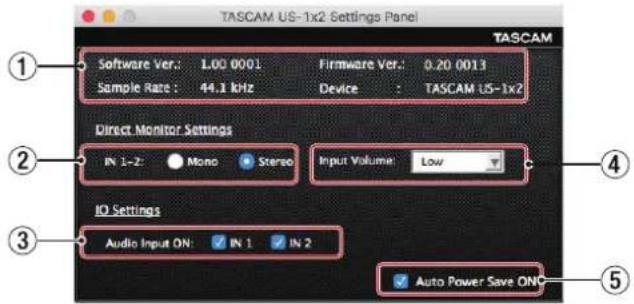

Présentation du panneau de réglages (Settings Panel)

pour Mac....15

Fonction de notification....16

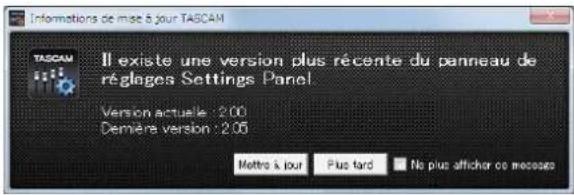

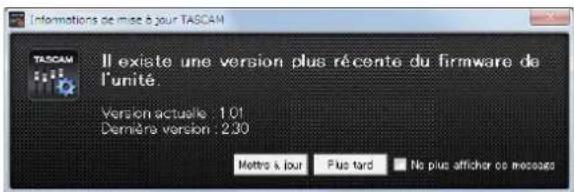

Fonction de mise à jour automatique du panneau

de réglages et du firmware 16

6 – Guide des applications....17

Logiciels stations de travail audio numériques (DAW) ...... 17

Logiciels stations de travail audio numériques (DAW)

fournis 17

Autres logiciels DAW....17

Réglages du pilote à des fins spécifiques

(Windows uniquement) 17

Lecteur Windows Media 17

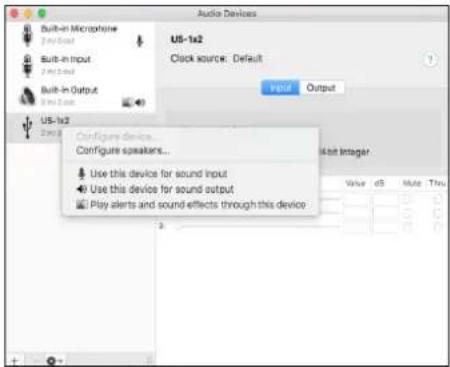

Mac OS X et iTunes....18

7 - Mode autonome....19

Présentation....19

Réglages en mode autonome....19

Valeurs du panneau de réglages (Settings Panel)....19

8 - Guide de dépannage 20

9 – Caractéristiques techniques .....22

Résolution audio 22

Valeurs d'entrée/sortie....22

Entrées analogiques....22

Valeurs de sortie audio analogique....22

Valeurs d'entrée/sortie de commande....22

Caractéristiques générales....23

Dessins avec cotes....23

Caractéristiques

Interface audio 24 bits/96 kHz.
Deux signaux analogiques (IN1/IN2) peuvent simultanément entrer et sortir par la liaison USB avec un ordinateur
Etrées micro sur XLR (symétriques, équivalent XLR-3-31) et jack 6,35 mm TRS standard (symétriques*1/asymétriques*2)
Les guitares et basses électriques peuvent par exemple être branchées à l'entrée jack TRS standard IN2 quand le sélecteur LINE/INST est réglé sur INST (entrée instrument).
Sorties ligne stéréo sur RCA et sortie casque
Lô fonction d'écoute directe (monitoring direct) permet une écoute de l'entrée à faible latence
Port USB (type B, norme USB 2.0)

Utilisez le câble USB fourni pour relier l'unité à un ordinateur. Pour brancher un appareil iOS, utilisez un adaptateur Lightning vers USB pour appareil photo de marque Apple Inc.

ATTENTION

Lorsqu'elle est connectée à un ordinateur par USB, elle est alimentée par le bus USB.

Lorsqu'elle est connectée par USB à un appareil iOS, il faut par contre lui fournir une alimentation. Achetez pour cela un adaptateur secteur externe.

Fonction de mixage par logiciel pratique pour la diffusion en live et le karaoké (pour Windows)
Logiciel station de travail audio numérique (DAW) inclus

*1 Jack 6,35 mm 3 points (TRS) (sélecteur LINE/INST réglé sur LINE)

*2 Jack 6,35 mm 2 points (TS) (sélecteur LINE/INST réglé sur INST)

Note sur le fonctionnement de l'ordinateur

Si vous n'êtes pas sûr de quoi que ce soit ayant trait au fonctionnement de base d'un ordinateur lorsqu'il est mentionné dans une explication de ce mode d'emploi, veuillez vous référer au mode d'emploi de l'ordinateur.

Pour utiliser cette unité avec un ordinateur, un logiciel dédié doit être installé sur l'ordinateur.

Pour plus de détails sur l'installation du logiciel, voir « Installation du logiciel dédié » en page 5.

Conventions employées dans ce mode d'emploi

Dans ce document, les conventions suivantes sont employées :

Les touches, connecteurs et autres parties physiques de cette unité sont indiqués au moyen de caractères gras comme ceci : bouton PHONES.
Les informations qui s'affichent sur l'écran d'un ordinateur sont indiquées sous la forme : « OK ».
Des informations supplémentaires sont fournies si besoin est sous les intitulés CONSEIL, NOTE et ATTENTION.

CONSEIL

Ce sont des conseils concernant l'emploi de l'unité.

NOTE

Ce sont des explications supplémentaires et des descriptions de cas particuliers.

ATTENTION

Ne pas suivre ces instructions peut par exemple entraîner des blessures, des dommages pour l'équipement ou la perte de données enregistrées.

Marques commerciales et copyrights

2 - Nomenclature et fonctions des parties

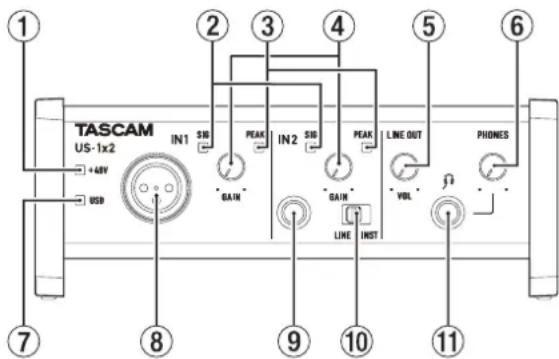

Face avant

TASCAM US-1x2 +48V USB IN1 SIB GAIN PEAK IN2 SIB GAIN LINE OUT VOL PHONES LINE INST ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

① Voyant d'alimentation fantôme (+48V)

Ce voyant s'allume quand le commutateur d'alimentation fantôme (19) de la face arrière est réglé sur ON.

② Voyants de signal (SIG)

Les voyants SIG s'allument en vert quand des signaux (d'au moins -32 dB FS) entrent par les prises IN1/IN2/LINE IN L-R (8/9/17).

③ Voyants de crête (PEAK)

Les voyants PEAK s'allument en rouge quand des signaux proches de la distorsion (-1 dB FS ou plus) entrent par les prises IN1/IN2/LINE IN L-R (8/9/17).

④ Boutons GAIN

Utilisez-les pour régler les niveaux d'entrée des prises IN1/IN2 (8/9).

⑤ Bouton LINE OUT

Utilisez-le pour régler le niveau de sortie par les prises LINE OUT L-R (18).

⑥ Bouton PHONES

Utilisez-le pour régler le niveau de sortie par la prise casque (PHONES ⑪).

ATTENTION

Avant de brancher le casque, baissez le volume avec le bouton PHONES. Ne pas le faire pourrait laisser passer des bruits forts et soudains risquant d'endommager votre audition ou de créer d'autres problèmes.

⑦ Voyant USB

S'allume quand la connexion USB fonctionne.

⑧ Prise IN1

Cette prise XLR de niveau micro est une entrée symétrique.

⑨ Prise IN2

Cette entrée est une prise jack 6,35 mm TRS standard.

Utilisez le sélecteur LINE/INST (10) de la face avant de l'unité afin d'activer l'entrée ligne symétrique (LINE) ou l'entrée asymétrique (INST) pour cette prise jack 3 points (TRS) standard.

⑩ Sélecteur LINE/INST

Réglez-le en fonction de la source branchée à l'entrée IN2 (9). Choisissez LINE pour brancher des instruments électroniques, appareils audio et équipements similaires. Choisissez INST pour brancher une guitare électrique, une basse électrique ou un autre équipement à haute impédance de sortie.

⑪ Prise casque (PHONES)

Utilisez cette prise jack stéréo standard pour brancher un casque stéréo. Cette prise produit le même signal que les prises de sortie LINE OUT L-R (18) de la face arrière.

Utilisez un adaptateur pour brancher un casque à fiche mini-jack.

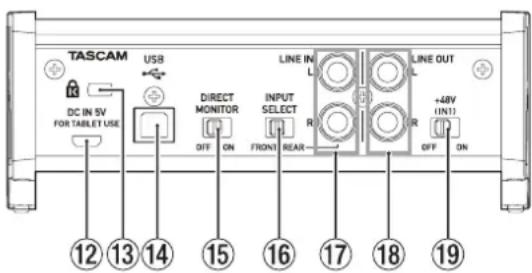

Face arrière

TASCAM USB DC IN 5V FOR TABLET USE DIRECT MONITOR DIF ON INPUT SELECT FRONT REAR LINE IN L R LINE OUT L ~48V IN11 R OFF ON 12 13 14 15 16 17 18 19

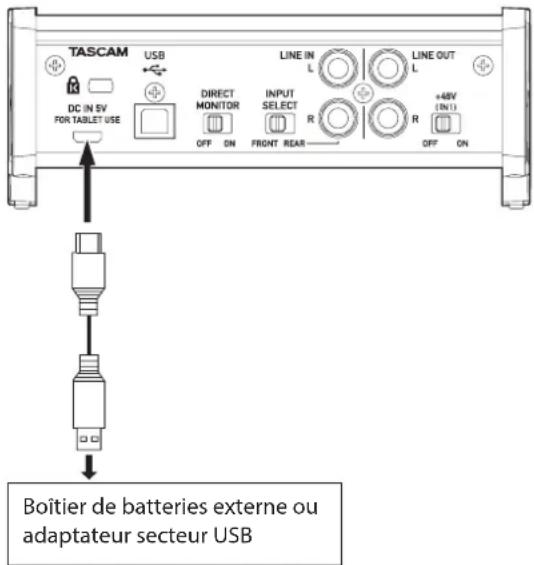

⑫ Connecteur DC IN 5V (type micro-USB)

En cas de connexion à un appareil iOS ou à un autre équipement ne pouvant pas alimenter cette unité, vous devez utiliser un bloc d'alimentation USB, une batterie mobile ou une autre source d'alimentation. Voir « Avec un appareil iOS » en page 9 pour des détails.

⑬ Fixation de sécurité Kensington

⑭ Port USB (type USB-B)

Utilisez le câble USB fourni pour relier l'unité à un ordinateur ou à un appareil iOS (compatible USB 2.0).

⑮ Commutateur DIRECT MONITOR

Réglez-le sur ON si vous voulez écouter directement la source d'entrée.

Quand il est sur ON, vous pouvez régler le volume de la source d'entrée (Low/Mid /High, c'est-à-dire Bas/Moyen/Haut) dans l'application Settings Panel décrite ci-dessous. Voir « Réglage de la balance d'écoute » en page 11 pour des détails.

⑯ Sélecteur INPUT SELECT

Réglez-le en fonction de la source d'entrée.

Réglez-le sur FRONT si vous utilisez les prises IN1/IN2 (8/9) de la face avant. Réglez-le sur REAR si vous utilisez les prises LINE IN L-R (17) de la face arrière.

⑰ Prises LINE IN L-R

Ces prises RCA sont des entrées ligne analogiques.

Ces prises RCA sont des sorties ligne analogiques.

⑲ Commutateur d'alimentation fantôme

Utilisez ce commutateur pour fournir une alimentation fantôme +48 V à la prise IN1 (⑧).

Consultez le site mondial TEAC (http://teac-global.com/) pour les informations les plus récentes sur les systèmes d'exploitation pris en charge.

Windows

Systèmes d'exploitation acceptés

Windows 10 32 bits

Windows 10 64 bits

Windows 8.1 32 bits

Windows 8.1 64 bits

Windows 7 32 bits SP1 ou ultérieur

Windows 7 64 bits SP1 ou ultérieur

(Windows 8, Windows Vista et Windows XP ne sont pas pris en charge)

Configurations informatiques requises

Ordinateur sous Windows avec un port USB 2.0

Processeur/cadence d'horloge

Processeur Dual Core (x86) 2 GHz ou plus rapide

Mémoire

2 Go ou plus

ATTENTION

Le fonctionnement de cette unité a été confirmé sur des ordinateurs standards répondant à ces exigences. Cela ne garantit pas le bon fonctionnement avec tous les ordinateurs répondant aux exigences ci-dessus. Même des ordinateurs présentant les mêmes caractéristiques de système peuvent avoir des capacités de traitement différentes en fonction de leurs paramètres et d'autres conditions de fonctionnement.

Mac OS X

Systèmes d'exploitation acceptés

macOS Sierra (10.12 ou ultérieur)

OS X El Capitan (10.11 ou ultérieur)

OS X Yosemite (10.10 ou ultérieur)

Configurations informatiques requises

Mac avec un port USB 2.0

Processeur/cadence d'horloge

Processeur Dual Core 2 GHz ou plus rapide

Mémoire

2 Go ou plus

Appareils iOS Apple

Systèmes d'exploitation acceptés

Appareil iOS Apple fonctionnant sous iOS 7 ou supérieur

Pilotes audio pris en charge

Windows: ASIO2.0, WDM

Mac : Core Audio

iOS : Core Audio pour iPhone

Installation du logiciel dédié

Un logiciel dédié doit être installé sur l'ordinateur pour utiliser cette unité.

Téléchargez le tout dernier logiciel dédié pour le système d'exploitation que vous utilisez depuis le site mondial TEAC (http://teac-global.com/).

Sor un ordinateur Windows, il installera le pilote Windows et l'application Settings Panel (panneau de réglages).

Installer le logiciel dédié sur un Mac n'installe que l'application Settings Panel (panneau de réglages) pour Mac. Le pilote standard du système d'exploitation sera utilisé.

Avec un appareil iOS, le pilote standard du système d'exploitation sera utilisé, il n'est donc pas nécessaire d'en installer un.

ATTENTION

Avant de lancer le logiciel d'installation, fermez les autres applications.

Installation du logiciel dédié pour Windows

Suivez les procédures ci-dessous afin d'installer le logiciel dédié pour Windows.

ATTENTION

• Terminez l'installation du logiciel dédié pour Windows sur l'ordinateur avant de brancher l'unité à celui-ci à l'aide du câble USB.
• Si vous avez déjà branché l'unité à l'ordinateur à l'aide du câble USB avant d'avoir installé les logiciels Windows et que l'Assistant Ajout de nouveau matériel détecté a été lancé, fermez le message et débranchez le câble USB.

Procédure d'installation du logiciel Windows

1. Téléchargez depuis le site mondial TEAC (http://teac-global.com/) le logiciel Windows le plus récent pour le système d'exploitation que vous utilisez et sauvegardez-le sur l'ordinateur devant être employé avec l'unité.
2. Décompressez le logiciel ainsi sauvegardé (fichier zip) sur le bureau de l'ordinateur ou à un autre emplacement.
3. Double-cliquez sur le fichier « TASCAM_US-1x2_Installer_x.xx.exe » dans le dossier qui apparaît après décompression pour automatiquement lancer le logiciel d'installation.

ATTENTION

Si vous ouvrez le fichier zip sans le décompresser et si vous double-cliquez sur le fichier « TASCAM_US-1x2_Installer_x.xx. exe » dans le dossier qui s'ouvre, l'installation ne démarrera pas. Cliquez avec le bouton droit sur le fichier zip et sélectionnez par exemple « Extraire tout » pour le décompresser puis réessayez.

1. Quand un écran « Avertissement de sécurité » ou « Contrôle de compte d'utilisateur » apparaît, cliquez sur le bouton « Oui ».

3 - Installation

1. Quand l'écran de l'Assistant d'installation apparaît, cliquez sur le bouton « Next » (Suivant).

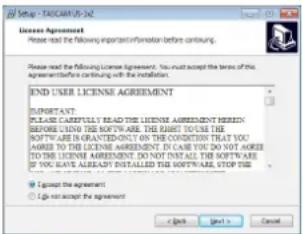

1. Lisez le contenu du contrat de licence (License Agreement) puis sélectionnez « I accept the agreement » (J'accepte le contrat) si vous en acceptez les termes. Puis cliquez sur le bouton « Next » (Suivant).

1. Ensuite, cliquez sur le bouton « Install » (Installer).

1. L'écran suivant apparaît quand l'installation est terminée. Cliquez sur le bouton « Finish » (Terminer).

Cela ferme l'installateur et lance le panneau de réglages (Settings Panel) Windows.

NOTE

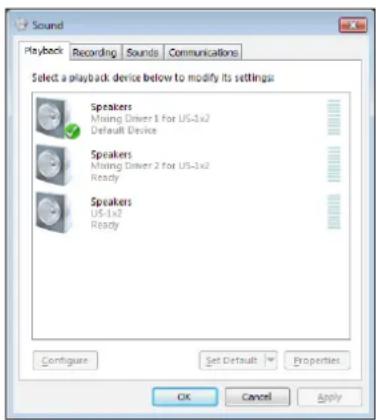

La première fois que vous connectez l'unité par USB à l'ordinateur après avoir installé le logiciel, l'installation du pilote de périphérique est exécutée. Il faut un certain temps avant que l'unité ne soit reconnue car la procédure de mise à jour Windows Update est automatiquement lancée à cet instant. Si l'unité n'est toujours pas reconnue après un certain temps, ouvrez l'écran d'installation du logiciel depuis la zone de notification située en bas à droite de l'écran de l'ordinateur et cliquez sur « Ignorer la recherche de pilote dans Windows Update » pour interrompre la recherche.

Installation du logiciel dédié pour Mac

NOTE

• Installez le logiciel dédié pour Mac sur l'ordinateur avant de brancher l'unité à celui-ci à l'aide du câble USB.
• Selon le réglage du Gatekeeper, un message d'avertissement peut apparaître au cours de l'installation. Voir « Travailler avec le Gatekeeper » en page 7 pour plus d'informations sur le Gatekeeper.

Procédure d'installation du logiciel dédié pour Mac

1. Téléchargez depuis le site mondial TEAC (http://teac-global.com/) le logiciel dédié pour Mac le plus récent pour le système d'exploitation que vous utilisez et enregistrez-le sur l'ordinateur devant être employé avec l'unité.
2. Double-cliquez sur « TASCAM_US-1x2_Installer_x.xx.dmg » qui est le fichier image disque sauvegardé pour le logiciel dédié pour Mac, et double-cliquez sur « US-1x2_Installer.pkg » dans le dossier qui s'ouvre.

US-1x2_Installer.pkg

NOTE

Selon le paramétrage de l'ordinateur, le fichier zip téléchargé peut ne pas s'être décompressé automatiquement. Dans ce cas, décompressez d'abord le fichier zip, puis double-cliquez sur le fichier image disque.

1. Lorsque le programme d'installation démarre, cliquez sur le bouton « Continue » (Continuer).

1. Ensuite, sélectionnez la langue souhaitée et cliquez sur le bouton « Continue » (Continuer).

1. Cliquez sur le bouton « Read License » (Lire la licence) et prenez connaissance du contrat de licence du logiciel. Si vous convenez de ses dispositions, cliquez sur « Agree » (Ac- cepter).

1. Ensuite, cliquez sur le bouton « Install » (Installer) pour lancer l'installation.

1. L'écran suivant apparaît quand l'installation est terminée. Cliquez sur le bouton « Close » (Fermer).

Travailler avec le Gatekeeper

Lors de l'utilisation sous Mac OS X, selon le réglage de la fonction de sécurité Gatekeeper, un message d'avertissement peut apparaître au cours de l'installation.

La solution dépend du message d'avertissement affiché. Suivez les explications ci-dessous pour plus de détails.

Quand le réglage de Gatekeeper est « Autoriser les applications téléchargées de : Mac App Store »

L'avertissement de sécurité suivant peut apparaître : « 'US-1x2_Installer.pkg' ne peut pas être ouvert car il n'a pas été téléchargé à partir du Mac App Store ».

Dans ce cas, cliquez sur le bouton « OK » pour fermer le message. Ensuite, faites un Ctrl-Clic (ou un clic droit) sur le fichier et cliquez sur « Open » (Ouvrir).

L'avertissement de sécurité suivant peut apparaître : « 'US-1x2_Installer.pkg' ne vient pas du Mac App Store. Étes-vous sûr de vouloir l'ouvrir ? ».

Ce message d'avertissement peut également apparaître lorsque le réglage du Gatekeeper est autre que « Autoriser les applications téléchargées de : Mac App Store. ».

L'avertissement de sécurité suivant peut apparaître : « 'US-1x2_Installer.pkg' ne peut pas être ouvert car il n'a pas été téléchargé à partir du Mac App Store ».

Dans ce cas, copiez le fichier depuis l'endroit où il se trouve sur le bureau ou dans un autre dossier, puis ouvrez-le. Sinon, changez le réglage du Gatekeeper en « Autoriser les applications téléchargées de : Mac App Store et développeurs identifiés » et ré-essayez de l'ouvrir.

3 - Installation

Quand le réglage de Gatekeeper n'est pas « Autoriser les applications téléchargées de : Mac App Store »,

« 'US-1x2_Installer.pkg' est une application téléchargée depuis internet. Étes-vous sûr de vouloir ouvrir ? ». peut apparaître comme message d'avertissement de sécurité. Dans ce cas, cliquez sur le bouton « Ouvrir ».

Changement du réglage de Gatekeeper

Le réglage de Gatekeeper peut être changé en utilisant le paramètre « Autoriser les applications téléchargées de : » en page « Général » du panneau « Sécurité & Confidentialité » des préférences système.

Pour changer ce réglage, vous devez cliquer sur l'icône de cadenas ( ) en bas à gauche et saisir un mot de passe pour déverrouiller les réglages.

Ce réglage se reverrouillera lorsque vous cliquerez sur le bouton ou taperez Commande-Q pour fermer les Préférences de système ou cliquerez sur « Tout afficher » pour fermer le panneau ouvert.

ATTENTION

Changer le réglage de Gatekeeper peut entraîner des risques liés à la sécurité.

Si vous avez changé le réglage du Gatekeeper pour réduire la sécurité (utiliser un des réglages moins contraignants), revenez aux réglages d'origine après avoir fait la mise à jour du logiciel et/ou du firmware (si vous devez installer une mise à jour du firmware immédiatement après celle du logiciel, faites cela après avoir installé la mise à jour du firmware).

Désinstallation du logiciel dédié

NOTE

Normalement, il n'est pas nécessaire de désinstaller le logiciel dédié. Suivez ces procédures si un problème se produit ou si vous n'avez plus l'intention d'utiliser l'unité avec l'ordinateur.

Désinstallation du logiciel dédié pour Windows

Désinstallation depuis le panneau de configuration Programmes et fonctionnalités

1. Depuis le menu Démarrer, ouvrez le Panneau de configuration et lancez Programmes et Fonctionnalités.

NOTE

• Sous Windows 10, cliquez avec le bouton droit sur le bouton Démarrer et cliquez sur le Panneau de configuration quand il s'affiche.

• Sous Windows 8.1, cliquez avec le bouton droit sur le bouton en bas à gauche de l'écran de démarrage et cliquez sur Panneau de configuration dans l'écran des applications.

• Si « Afficher par : » est réglé sur « Catégorie », cliquez sur « Désinstaller un programme » sous la rubrique « Programme ».

Si « Afficher par » est réglé sur « Grandes icônes » ou « Petites icônes », cliquez sur « Programmes et fonctionnalités ».

1. Sélectionnez et double-cliquez sur « TASCAM US-1x2 version x.xx » dans la liste.
2. Ensuite, suivez les instructions qui apparaissent à l'écran.

Désinstallation du logiciel dédié pour Mac

Supprimez « US-1x2_SettingsPanel » du dossier Applications pour terminer la désinstallation.

Connexion de l'alimentation

Avec un ordinateur (Windows/Mac)

Normalement, quand cette unité est branchée à un ordinateur, elle est alimentée par le bus USB, rendant inutile une alimentation électrique séparée.

Avec un appareil iOS

Quand cette unité est connectée à un appareil iOS, il est nécessaire de brancher une batterie externe, un bloc d'alimentation USB ou une autre source d'alimentation de l'unité.

Branchez un adaptateur secteur (PS-P520E TASCAM), un boîtier de batteries externe (BP-6AA TASCAM) ou l'adaptateur secteur USB Apple fourni d'origine avec l'iPad/iPhone à un câble USB (vendu séparément) et branchez ce dernier au port DC IN 5V.

TASCAM USB LINE IN L LINE OUT L DC IN 5V FOR TABLET USE DIRECT MONITOR INPUT SELECT R +48V (N1) OFF ON FRONT REAR R OFF ON Boîtier de batteries externe ou adaptateur secteur USB

ATTENTION

• Il n'y a pas d'adaptateur secteur USB fourni avec un iPod touch. Pour l'emploi avec un iPod touch, achetez un authentique adaptateur secteur USB Apple (qui peut fournir un courant de 5 V et d'au moins 700 mA).
• Le fonctionnement avec d'autres boîtiers de batteries et adaptateurs secteur USB est possible, mais nous vous recommandons fortement l'emploi de l'adaptateur PS-P520E TASCAM, du boîtier de batteries externe BP-6AA TASCAM ou de l'authentique adaptateur secteur USB Apple fourni avec l'iPad/iPhone.

Si vous utilisez un autre boîtier de batteries externe ou adaptateur secteur USB, sachez que l'alimentation fournie doit répondre aux exigences suivantes :

●Tension fournie : 5 V
●Courant fourni : 700 mA ou plus

Utiliser une alimentation aux caractéristiques autres que celles ci-dessus peut entraîner un dysfonctionnement, une surchauffe, un incendie ou d'autres problèmes. Si quoi que ce soit d'anormal se produit, cessez toute utilisation et contactez le revendeur chez qui vous avez acheté l'unité ou un service après-vente TASCAM pour demander une réparation.

Branchement d'autres équipements

Voici un exemple de branchements.

Précautions avant de faire les branchements

L'ez attentivement les modes d'emploi des appareils à brancher et branchez-les correctement.
Avant de faire les branchements, éteignez cette unité et tous les équipements à connecter (mode veille ou standby).
- possible, installez tous les appareils connectés de façon à ce qu'ils soient alimentés par la même ligne de courant. Si vous utilisez une multiprise ou un dispositif similaire, veillez à en choisir un d'une capacité électrique capable de minimiser les fluctuations de tension d'alimentation.

TASCAM US-1x2 IN1 IN2 LME OUT PH-EN3 Micro chant Guitare/basse Casque

Exemple (avant)

TASCAM USB DC IN 5V FOR MAREY USB DIRECT MEMSIST OUT ON LINE IN SELECT NEXT REAR LINE OUT OFF B ONT ON Enceintes amplifiées Boîtier de batteries externe ou adaptateur secteur USB Lecteur de CD Ordinateur ou appareil iOS

Exemple (arrière)

* Note : lorsque vous utilisez un appareil iOS, vous devez également connecter un boîtier de batteries externe ou un adaptateur secteur USB pour assurer l'alimentation.

Branchement à un ordinateur

Utilisez le câble USB fourni pour raccorder l'unité au port USB 3.0/2.0 d'un ordinateur. Quand la connexion USB fonctionne, le voyant USB est allumé à l'avant de l'unité.

ATTENTION

Si vous branchez cette unité à un ordinateur par exemple au travers d'un concentrateur (hub) USB, des sauts de signal audio, des bruits de clic et autres parasites peuvent être causés par d'autres appareils USB branchés à ce concentrateur. Pour cette raison, nous vous recommandons fortement de réserver à cette unité son propre port USB. Le branchement de claviers et souris USB au même bus ne devrait cependant pas être un problème.

Branchement à des appareils iOS

Vous aurez besoin d'un adaptateur pour appareil photo Lightning vers USB et du câble USB fourni avec cette unité pour brancher un appareil iOS.

Branchements audio

Les signaux audio analogiques entrant dans cette unité en provenance de micros, guitares, claviers et autres équipements audio peuvent être convertis en signaux numériques et transmis à l'ordinateur par USB. De plus, en branchant des enceintes (au travers d'un amplificateur si elles ne sont pas elles-mêmes amplifiées) ou un casque à cette unité, vous pouvez écouter les signaux audio entrant dans cette unité et ceux produits par l'ordinateur.

ATTENTION

Avant de brancher du matériel audio, réglez les boutons GAIN, LINE OUT et PHONES au minimum. Ne pas le faire pourrait causer des bruits forts et soudains dans l'équipement d'écoute, risquant de provoquer des dommages auditifs ou à l'équipement.

Microphones

Micros dynamiques

Branchez-les à la prise IN1 en face avant de l'unité.

Micros électrostatiques (à condensateur)

Lorsque vous utilisez un micro électrostatique nécessitant une alimentation fantôme, branchez-le à la prise IN1 en face avant de l'unité, et réglez le commutateur +48V sur ON.

Quand le commutateur +48V est réglé sur ON, le voyant +48V s'allume en face avant de l'unité.

ATTENTION

• Avant de faire les branchements, éteignez cette unité et tous les équipements à connecter (mode veille ou standby).
• N'activez pas l'alimentation fantôme si vous branchez un micro qui ne la nécessite pas.
• Ne réglez le commutateur d'alimentation fantôme sur +48V que si vous utilisez un microphone électrostatique (à condensateur) nécessitant cette alimentation. Activer l'alimentation fantôme +48V quand vous avez connecté un micro dynamique ou autre micro ne la nécessitant pas peut endommager cette unité et l'équipement connecté.
• Ne branchez/débranchez pas de micros quand l'alimentation fantôme est en service. Cela pourrait causer un grand bruit et endommager cette unité et l'équipement connecté.
• Réglez les boutons LINE OUT et PHONES au minimum avant d'activer/désactiver l'alimentation fantôme. En fonction des micros connectés, des bruits forts et soudains peuvent être produits par l'équipement d'écoute et cela peut causer des dommages auditifs ou à l'équipement.
• Fournir une alimentation fantôme à certains microphones à ruban les détruira. En cas de doute, ne fournissez pas d'alimentation fantôme à un micro à ruban.

Guitare

Pour brancher une guitare ou une basse directement à cette unité, utilisez la prise IN2 de la face avant et réglez le sélecteur LINE/INST sur INST.

Instruments électroniques et autres appareils audio

Pour connecter directement à cette unité un instrument électronique ou autre équipement audio, utilisez la prise IN2 de sa face avant ou les prises LINE IN L-R à l'arrière. En cas de connexion à la prise IN2, réglez les sélecteurs INPUT SELECT sur FRONT et LINE/INST sur LINE. En cas de connexion aux prises LINE IN L-R, réglez le sélecteur INPUT SELECT sur REAR.

Platines tourne-disques analogiques

La sortie d'une platine tourne-disque analogique ne peut pas être directement raccordée à cette unité. Pour brancher une platine tourne-disque analogique à cette unité, un ampli phono et un égaliseur doivent être insérés entre les deux (ou un amplificateur audio disposant de prises d'entrée phono).

Moniteurs d'écoute de contrôle

Branchez des moniteurs d'écoute de contrôle (enceintes amplifiées ou un amplificateur et des enceintes) aux prises LINE OUT à l'arrière de l'unité.

Utilisez le bouton LINE OUT en face avant de l'unité pour régler le volume des enceintes.

Casque

Branchez un casque à la prise PHONES (jack stéréo standard) en face avant de l'unité.

ATTENTION

Avant de brancher le casque, baissez le volume avec le bouton PHONES. Ne pas le faire pourrait laisser passer des bruits forts et soudains risquant d'endommager votre audition ou de créer d'autres problèmes.

Réglage de la balance d'écoute

Réglez la balance d'écoute entre les signaux reçus par les prises d'entrée de cette unité et ceux venant de l'ordinateur.

Utilisez le commutateur DIRECT MONITOR à l'arrière de l'unité et le paramètre « Input Volume » (volume d'entrée) du panneau de réglages (Settings Panel) pour régler la balance.

Réglage du commutateur DIRECT MONITOR (à l'arrière de l'unité)	Réglage de Input Volume (Settings Panel)	Rapport de balance d'écoute
		Entrée de l'unité Ordinateur
OFF ----		100
ON	Low 7030
	Mid	50		50
	High	70		30
(Mode autonome) ----		100

5 – Emploi du panneau de réglages (Settings Panel)

Ouverture du panneau de réglages

Vous pouvez utiliser le panneau de réglages (Settings Panel) pour faire les réglages des diverses fonctions de cette unité. Vous pouvez ouvrir Settings Panel à l'aide des procédures suivantes.

Windows

Windows 10

Cliquez sur le bouton Démarrer de Windows, sélectionnez « Toutes les applications » puis sélectionnez « US-1x2 Settings Panel » sous « TASCAM ».

Windows 8.1

Foites un clic droit sur le bouton Démarrer de Windows et sélectionnez Panneau de configuration.

NOTE

Vous pouvez également cliquer sur le bouton Démarrer pour ouvrir l'écran d'accueil. Puis cliquez sur le bouton ⏻ pour ouvrir l'écran Applications et sélectionnez « US-1x2 Settings Panel » sous « TASCAM ».

Windows 7

Giquez sur le bouton Démarrer de Windows, sélectionnez « Tous les programmes », puis sélectionnez « US-1x2 Settings Panel » sous « TASCAM ».

Mac

A moyen du « Finder », ouvrez le dossier « Applications » et cliquez sur « US-1x2_SettingsPanel » pour ouvrir le panneau de réglages.

Dans la fenêtre « Périphériques audio » de l'application « Configuration audio et MIDI », cliquez avec le bouton droit (Ctrl-clic) sur « US-1x2 » (ou cliquez sur l'icône des réglages quand le nom de l'unité est sélectionné) et cliquez sur « Configurer le périphérique... » pour ouvrir le panneau de réglages.

Présentation du panneau de réglages (Settings Panel) pour Windows

Le panneau de réglages (Settings Panel) de Windows a trois pages. Cliquez sur un onglet en haut du panneau de réglages pour ouvrir la page lui correspondant.

Home : cette page affiche diverses informations et permet la sélection de presets adaptés à des fonctionnements spécifiques.

Settings : dans cette page, vous pouvez faire des réglages précis pour l'US-1x2.

Custom : pour faire les réglages du mélangeur logiciel.

Page d'accueil (Home)

TASCAM US-1x2 Settings Panel Help Home Settings Custom TASCAM Software Ver.: 1.00 0001 Firmware Ver.: 0:20 0013 Sample Rate : 44.1 kHz Device : TASCAM US-1x2 Operating Mode DAW BROADCAST/KARAOKE TALKING CUSTOM

① Zone d'affichage d'état

Affiche l'état actuel du logiciel.

Affichage Signification
Software Ver. C'est la version du logiciel.
Sample Rate Affiche la fréquence d'échantillonnage.
Firmware Ver.	C'est la version du firmware utilisé par l'unité connectée.
Device	C'est le nom de l'unité connectée («No Device» s'affiche si aucun appareil n'est connecté).

② Mode de fonctionnement

Il sélectionne le mode de fonctionnement de l'unité.

Options

DAW

Sélectionnez cette option si vous employez un logiciel station de travail audio numérique (DAW en anglais) ainsi que si vous n'avez pas besoin du mode « BROADCAST/KARAOKE » (pour la diffusion en live ou le karaoke).

BROADCAST/KARAOKE

Sélectionnez cette option pour la diffusion en live, le karaoké et autres applications similaires.

Ce préréglage active la fonction de renvoi (Loopback). Celle-ci mélange le son produit par l'ordinateur avec le son des micros entrant par les prises IN1, IN2 et LINE IN L-R de l'unité et renvoie le mixage à l'ordinateur.

TALKING

Sélectionnez cette option pour les appels vocaux et autres applications similaires.

Ce préréglage désactive la fonction de renvoi (Loopback). Le son produit par l'ordinateur (comprenant les voix reçues et la musique lue sur l'ordinateur) n'est pas renvoyé à l'ordinateur.

CUSTOM

Sélectionnez cette option pour utiliser les réglages faits en page « Custom ».

5 – Emploi du panneau de réglages (Settings Panel)

Page des réglages (Settings)

① Réglages d'écoute directe des entrées IN 1-2

Réglez le signal d'écoute pour les prises IN1, IN2 et LINE IN L-R sur « Mono » ou « Stereo ».

• Avec un réglage sur « Mono »
  Les signaux stéréo envoyés à l'ordinateur restent inchangés, mais sont produits en mono par les prises LINE OUT et PHONES.
• Avec un réglage sur « Stereo »
  Les signaux stéréo envoyés à l'ordinateur restent inchangés et sont produits comme signaux stéréo par les prises LINE OUT et PHONES.

② Volume d'entrée

Utilisez ce paramètre pour régler la balance d'écoute entre les signaux reçus par les prises d'entrée de cette unité et ceux venant de l'ordinateur.

Options

Low / Mid / High

Voir « Réglage de la balance d'écoute » en page 11 pour plus de détails sur les options.

③ Activation d'entrée audio

Activez/désactivez séparément chaque entrée.

• Activez une entrée en cochant sa case. Quand une entrée est activée, les signaux de ce canal entrent.
• Désactivez une entrée en décochant sa case. Lorsqu'une entrée est désactivée, les signaux de ce canal n'entrent pas.

④ Réglage de taille de mémoire tampon (Windows uniquement)

Fixe la taille de la mémoire tampon utilisée lorsque les signaux audio d'entrée et de sortie sont transférés vers et depuis l'ordinateur.

De plus petites tailles de mémoire tampon permettent un moindre retard (latence) du signal audio, mais nécessitent un traitement à plus grande vitesse par l'ordinateur.

Si le traitement n'arrive pas à suivre, par exemple à cause d'autres opérations en cours du système, des clics et autres bruits peuvent se produire, le signal audio pouvant même souffrir d'interruptions.

Augmenter la taille de la mémoire tampon stabilisera le fonctionnement et supprimera les effets négatifs sur les signaux audio, mais le retard d'envoi des signaux audio à l'ordinateur augmentera.

Vous pouvez régler la taille de la mémoire tampon, en fonction des conditions d'utilisation.

Options

64, 128, 256, 512, 1024 ou 2048 échantillons (« samples »)

⑤ Activation de l'économie automatique d'énergie

Quand ce paramètre est coché, si l'unité fonctionne en mode autonome et si aucun signal entrant (supérieur à -60 dB FS) n'a été détecté pendant 30 minutes, l'unité se coupe (entre en veille) automatiquement.

• Cocher la case active la fonction d'économie automatique d'énergie permettant à l'unité de s'éteindre automatiquement (de passer en mode de veille).
• Décocher la case désactive la fonction d'économie automatique d'énergie.

5 – Emploi du panneau de réglages (Settings Panel)

Page de réglages personnalisés (Custom)

① Curseur de volume IN 1

Sert à régler le volume entrant par la prise IN1 de l'unité.

② Sélection d'entrée

Sert à déterminer si le signal entrant est traité comme « Mono » ou « Stereo ».

Options

Mono

Si vous utilisez un micro (connecté à la prise IN1), il sera considéré comme l'entrée venant à la fois de « IN 1 » et « IN 2 ».

Le son venant de « IN 1 » sera entendu identiquement dans les canaux gauche et droit du casque.

Dans la plupart des cas, sélectionnez cette option lorsque vous utilisez par exemple un micro pour la diffusion en live.

Stereo

Même si vous n'utilisez qu'un micro (branché à la prise IN1), il ne sera pas considéré comme une source à la fois pour « IN 1 » et « IN 2 ».

Il ne sera traité que comme la source d'entrée « IN 1 ».

Le son reçu par « IN 1 » sera entendu dans le canal gauche du casque et celui reçu de l'entrée « IN 2 » par le canal droit du casque.

Utilisez cette fonction si un clavier ou une autre source audio stéréo est reçue pour la diffusion live ou le karaoke.

NOTE

Lorsque le mode « DAW » est sélectionné, un éventuel réglage « Mono » est automatiquement remplacé par « Stereo ».

③ Curseur de volume IN 2

Sert à régler le volume entrant par la prise IN2 de l'unité.

④ Curseur de volume PC Audio Out

Sert à régler le volume de lecture de Windows Media Player et des autres applications de karaoké.

⑤ Curseur BROADCAST Volume

Sert régler le volume de lecture de l'enregistreur sonore et des applications de karaoké. Sert également à régler le volume de diffusion avec les applications de diffusion en live.

NOTE

Double-cliquez sur un curseur de volume pour le ramener à sa valeur par défaut.

⑥ Sortie

Optez ici pour un signal de sortie « Mono » ou « Stereo ».

Options

Mono

Seul le son du côté gauche peut être géré lorsqu'on utilise certaines applications. Si vous employez une telle application, le son du côté droit ne peut être ni transmis, ni enregistré.

Choisissez « Mono » pour mixer les signaux gauche et droit en mono et transmettre le son obtenu à l'ordinateur.

Stereo

À choisir si l'application utilisée prend en charge la stéréo.

Avec le réglage « Stereo », un son stéréo peut être transmis à l'ordinateur.

NOTE

Avec le réglage « Mono », tous les signaux d'entrée stéréo sont convertis en mono. Ce réglage est prioritaire, même si la sélection d'entrée (« Input » ②) est réglée sur « Stereo » pour l'entrée micro.

⑦ Sélection d'écoute du micro

Si la case « Mic Monitor » est cochée, les sons de micro et autres sons entrants sont mixés avec le signal venant de l'ordinateur (« PC Audio Out ») et le tout est renvoyé à l'ordinateur.

Si la case « Mic Monitor » est décochée, les sons de micro et autres sons reçus par les entrées IN 1 et IN 2 ne sont pas envoyés à la sortie casque.

⑧ Sélection de renvoi

Si la case « Loopback » est cochée, le son de l'ordinateur est diffusé et en même temps produit par la prise casque (PHONES).

Si la case « Loopback » est décochée, le son de l'ordinateur ne sort que par la prise casque (PHONES).

⑨ Commutateur d'effets externes (ASIO)

Pour utiliser sur les signaux de micro et autres entrant dans l'unité un écho fourni par un effet externe, cochez la case « External Effects (ASIO) ».

ATTENTION

Selon les réglages du logiciel de diffusion, le bouclage peut entraîner une réinjection du signal et causer un effet larsen.

NOTE

Même si vous avez décoché la case « External Effects (ASIO) », cette case sera automatiquement cochée lorsque vous sélectionnerez le mode DAW.

⑩ Commutateur External Effects

Lorsque la case « External Effects (ASIO) » est cochée, ce commutateur est basculé du côté « External Effects » et allumé.

⑪ Sauvegarde des réglages personnels

Cliquez ici pour sauvegarder les réglages de la page « Custom ».

Vous pouvez utiliser ces réglages quand le paramètre de mode de fonctionnement (« Operating Mode ») est réglé sur « Custom » en page « Home ».

5 – Emploi du panneau de réglages (Settings Panel)

Présentation du panneau de réglages (Settings Panel) pour Mac

TASCAM US-1x2 Settings Panel TASCAM Software Ver.: 1.00 0001 Firmware Ver.: 0.20 0013 Sample Rate : 44.1 kHz Device : TASCAM US-1x2 Direct Monitor Settings IN 1-2: Mono Stereo Input Voluma: Low IO Settings Audio Input ON: IN 1 IN 2 Auto Power Save ON

① Zone d'affichage d'état

Affiche l'état actuel du logiciel.

Affichage Signification
Software Ver. C'est la version du logiciel.
Sample Rate Affiche la fréquence d'échantillonnage.
Firmware Ver.	C'est la version du firmware utilisé par l'unité connectée.
Device	C'est le nom de l'unité connectée (« No Device » s'affiche si aucun appareil n'est connecté).

② Réglages d'écoute directe

Réglez le signal d'écoute pour les prises IN1/IN2/LINE IN L-R sur « Mono » ou « Stereo ».

- Avec un réglage sur « Mono » Les signaux stéréo envoyés à l'ordinateur restent inchangés, mais sont produits en mono par les prises LINE OUT et casque (PHONES).

- Avec un réglage sur « Stereo » Les signaux stéréo envoyés à l'ordinateur restent inchangés et sont produits comme signaux stéréo par les prises LINE OUT et casque (PHONES).

③ Activation d'entrée audio

Activez/désactivez séparément l'entrée pour chaque canal.

- Activez une entrée en cochant sa case. Quand une entrée est activée, les signaux de ce canal entrent.

- Désactivez une entrée en décochant sa case. Lorsqu'une entrée est désactivée, les signaux de ce canal n'entrent pas.

④ Volume d'entrée

Utilisez ce paramètre pour régler la balance d'écoute entre les signaux reçus par les prises d'entrée de cette unité et ceux venant de l'ordinateur.

Options

Low / Mid / High

Voir « Réglage de la balance d'écoute » en page 11 pour plus de détails sur les options.

⑤ Activation de l'économie automatique d'énergie

Quand ce paramètre est coché, si l'unité fonctionne en mode autonome et si aucun signal entrant (supérieur à -60 dB FS) n'a été détecté pendant 30 minutes, l'unité se coupe (entre en veille) automatiquement.

- Cocher la case active la fonction d'économie automatique d'énergie permettant à l'unité de s'éteindre automatiquement (de passer en mode de veille).

- Décocher la case désactive la fonction d'économie automatique d'énergie.

5 – Emploi du panneau de réglages (Settings Panel)

Fonction de notification

Si l'ordinateur que vous utilisez est connecté à Internet, des notifications peuvent apparaître au lancement du panneau de réglages.

NOTE

Cochez l'option « Ne plus afficher ce message » afin d'éviter que le même message ne s'affiche au prochain lancement.

Fonction de mise à jour automatique du panneau de réglages et du firmware

Si l'ordinateur que vous utilisez est connecté à Internet, lorsqu'une nouvelle version du panneau de réglages (Settings Panel) ou du firmware est disponible, une notification de mise à jour automatique s'affiche au lancement du panneau de réglages.

Informations de mise à jour TASCAM Il existe une version plus récente du panneau de réglages Settings Panel. Version actuelle : 2.00 Dernière version : 2.05 Mettre à jour Plus tard No plus afficher ou messages

Notification de mise à jour du panneau de réglages

Informations de mise à jour TASCAM Il existe une version plus récente du firmware de l'unité Version actuelle : 1.01 Dernière version : 2.30 Mettre à jour Plus tard No plus afficherer os messages

Notification de mise à jour du firmware

Cliquez sur le bouton « Mettre à jour » si vous souhaitez utiliser la dernière version du panneau de réglages ou du firmware.

Le fichier sera automatiquement téléchargé et le logiciel mis à jour se lancera.

Cliquez sur le bouton « Plus tard » pour fermer la fenêtre de mise à jour si vous ne souhaitez pas mettre à jour ou plus tard seulement.

NOTE

• Cochez l'option « Ne plus afficher ce message » afin d'éviter que la même fenêtre ne s'affiche au prochain lancement.
• Après avoir fermé la fenêtre de mise à jour, vous pouvez la rouvrir en sélectionnant Help (aide) → Update (mise à jour) dans le menu.

6 – Guide des applications

Dans ce chapitre, nous expliquons comment régler quelques applications audio pour l'emploi avec cette unité.

Logiciels stations de travail audio numériques (DAW)

Logiciels stations de travail audio numériques (DAW) fournis

Téléchargez les guides de prise en main des logiciels DAW fournis depuis le site mondial TEAC (http://teac-global.com/), et utilisez leurs instructions pour le téléchargement, l'installation et le paramétrage dans ces applications.

Autres logiciels DAW

Si vous utilisez un autre logiciel DAW, consultez son mode d'emploi.

Réglages du pilote à des fins spécifiques (Windows uniquement)

	Pilote ASIO réglé avec le logiciel DAW ou une autre application	Périphérique audio par défaut
Emploi d'une DAW ou autre application principalement pour l'enregistrement (le paramètre « Operating Mode » de la page « Home » est ignoré).	US-1x2 ASIO US-1x2
Emploi d'une DAW ou autre application principalement pour la lecture (le paramètre « Operating Mode » de la page « Home » est réglé sur DAW).	US-1x2 Mixing Driver	Mixing Driver 1 for US-1x2
Emploi en diffusion live/karaoké (le paramètre « Operating Mode » de la page « Home » est réglé sur BROADCAST/KARAOKE).
Emploi par exemple d'une application de communication vocale (le paramètre « Operating Mode » de la page « Home » est réglé sur TALK).

* Cela peut améliorer les performances selon les conditions de fonctionnement.

NOTE

Le pilote « Mixing Driver 1 for US-1x2 » est compatible avec les applications de communication courantes. Si vous ne voulez pas voir apparaître « Mixing Driver 1 for US-1x2 », cliquez dessus avec le bouton droit pour ouvrir le menu, sélectionnez « Désactiver » et décochez « Afficher les périphériques désactivés ».

Lecteur Windows Media

1. Ouvrez le panneau de configuration du système d'exploitation.

NOTE

Suivez ces procédures pour ouvrir le panneau de configuration.

Windows 10/Windows 8.1

Faites un clic droit sur le bouton Démarrer de Windows et sélectionnez « Panneau de configuration ».

Windows 7

Cliquez avec le bouton gauche de la souris sur le bouton Démarrer de Windows et sélectionnez « Panneau de configuration » dans le menu Démarrer.

1. Double-cliquez sur « Son » dans le Panneau de configuration.

NOTE

Si le Panneau de configuration est réglé pour un affichage sous forme d'icônes, une icône « Son » apparaît.

1. Dans la page « Lecture », cliquez avec le bouton droit de la souris sur « US-1x2 » ou « Mixing Driver 1 for US-1x2 », puis cliquez sur « Définir en tant que périphérique par défaut » dans le menu contextuel qui s'affiche.

Lorsque vous faites cela, un rond vert coché apparaît en face de l'élément sélectionné.

Pour utiliser l'unité comme dispositif d'enregistrement, choisissez le périphérique par défaut en fonction de l'interface ASIO utilisée dans l'onglet « Enregistrement » de la même façon que dans l'onglet « Lecture ».

1. Après avoir terminé le réglage, cliquez sur le bouton « OK ».
2. Lancez le lecteur Windows Media, sélectionnez un fichier audio et commencez la lecture.

NOTE

• Si vous changez le réglage pendant que le lecteur Windows Media est en fonction, le logiciel ne détectera pas que le périphérique a été modifié. Dans ce cas, relancez le lecteur Windows Media.
• Si vous n'entendez toujours pas de son après avoir fait les réglages et terminé les procédures ci-dessus, faites redémarrer l'ordinateur.
• Si vous faites ce réglage, du son sera produit au travers de cette unité, mais aucun son ne sera plus produit par les enceintes de l'ordinateur ni par sa prise casque.

6 – Guide des applications

Mac OS X et iTunes

1. Ouvrez le dossier Utilitaires dans le dossier « Applications » et double-cliquez sur « Configuration audio et MIDI ». Ouvrez ensuite la fenêtre « Périphériques audio ».

2. Cliquez sur « US-1x2 » pour le sélectionner et ouvrez son menu contextuel par clic droit ou Ctrl-clic. Ensuite, cliquez sur « Utiliser ce périphérique pour la sortie audio » dans le menu contextuel.

À côté de « US-1x2 » apparaît le symbole de haut-parleur.

Afin d'utiliser cette unité en tant que périphérique d'enregistrement, sélectionnez l'option « Utiliser ce périphérique pour l'entrée audio » pour « US-1x2 ».

1. Lancez iTunes, sélectionnez un fichier audio et lancez la lecture.

Présentation

• tte unité fonctionnera en mode autonome si elle est allumée sans être connectée par USB à un ordinateur.
  Vous pouvez utiliser cette unité comme un préamplificateur de microphone et pour une écoute de contrôle des signaux entrants. Cette fonction est pratique lorsque vous désirez par exemple travailler un instrument sans enregistrer.
  Une alimentation externe est nécessaire. Voir « Connexion de l'alimentation » en page 9 pour des détails.

Réglages en mode autonome

En mode autonome, les signaux entrants traversent le mélangeur numérique intégré et le sélecteur de sortie, dont les valeurs sont fixées, et sont produits par les prises de sortie. En outre, en mode autonome, le voyant USB clignote.

Valeurs du panneau de réglages (Settings Panel)

Les réglages actuels (les derniers ayant été faits) sont conservés pour les paramètres suivants dans le panneau de réglages (Settings Panel).

* Lors du fonctionnement en mode autonome, seuls les signaux d'entrée peuvent être écoutés, quel que soit le réglage de « Input Volume ». Pour plus de détails, reportez-vous à la section « ② Volume d'entrée » dans « Page des réglages (Settings) » en page 13.

8 – Guide de dépannage

Veuillez lire ce chapitre si vous n'arrivez pas à utiliser correctement l'unité même après l'avoir configurée conformément aux procédures indiquées dans ce mode d'emploi.

Si vous ne pouvez toujours pas résoudre vos problèmes, veuillez contacter le magasin où vous avez acheté cette unité ou le service après-vente TASCAM avec les informations suivantes concernant l'environnement de fonctionnement et des détails décrivant le problème.

Environnement de fonctionnement

Fabricant de l'ordinateur :

Modèle :

Rocesseur :

Mémoire vive (RAM) :

Sostème d'exploitation :

Applications utilisées :

Logiciel antivirus :

Emploi d'un réseau local (LAN) sans fil :

Voir la fin de ce document pour des coordonnées de contact.

Je ne peux pas installer le logiciel dédié.

1. Vérifiez le système d'exploitation.

Le système d'exploitation utilisé peut ne pas être compatible avec le logiciel que vous essayez d'installer. Vérifiez le système d'exploitation avec lequel est compatible le logiciel et réessayez l'installation.

2. Arrêtez tout logiciel fonctionnant en tâche de fond.

Les logiciels antivirus et autres logiciels qui s'exécutent en tâche de fond peuvent empêcher l'installation. Quittez les logiciels qui s'exécutent en tâche de fond et recommencez l'installation.

L'unité est connectée mais l'ordinateur ne la reconnaît pas.

1. Installez le logiciel dédié.

- Installez le logiciel dédié. Voir « Installation du logiciel dédié » en page 5 pour des détails.

2. Changez de port USB.

- Cette unité ne peut pas être utilisée avec l'USB 1.1. Utilisez un port USB 2.0 ou USB 3.0.

- N'utilisez pas de concentrateur (hub) USB avec cette unité. Connectez toujours l'unité directement à un port USB de l'ordinateur.

- Si les méthodes ci-dessus ne résolvent pas le problème, connectez l'unité à un autre port USB de l'ordinateur.

Je n'entends aucun son même lorsque l'audio est lu sur l'ordinateur.

Vérifiez la connexion de l'unité avec l'ordinateur. En outre, si vous faites les réglages suivants, du son sera produit au travers de cette unité, mais aucun son ne sera produit par les enceintes de l'ordinateur ni par sa prise casque.

Windows

Voir la section « Lecteur Windows Media » dans « 6 – Guide des applications » en page 17 de ce manuel et faites les réglages nécessités par le système d'exploitation.

Mac

1. Fermez toutes les applications et ouvrez « Préférences Système... » dans le menu Pomme.

2. Ouvrez « Son ».

3. Dans l'onglet Sortie, sélectionnez « US-1x2 ».

Après avoir terminé le réglage, faites redémarrer l'ordinateur et vérifiez le son reproduit. Selon l'application que vous utilisez, vous pouvez avoir à faire des réglages supplémentaires de périphérique.

En particulier, les logiciels DAW fonctionnent à l'aide de moteurs audio dont les réglages sont différents de ceux du système d'exploitation, aussi vérifiez d'abord les réglages de pilote de DAW après avoir installé le logiciel pour cette unité.

Veuillez consulter les modes d'emploi des applications que vous utilisez pour des procédures de réglage détaillées.

Le son se coupe ou il y a du bruit.

La charge de traitement de l'ordinateur peut entraîner des interruptions du son et la production de bruits.

Voici quelques méthodes pour réduire la charge de travail de l'ordinateur.

1. Un réseau local (LAN) sans fil et un logiciel fonctionnant en tâche de fond, y compris un logiciel antivirus, sollicitent régulièrement le processeur de l'ordinateur, ce qui peut causer des interruptions de son et autres bruits. Arrêtez la transmission par réseau local sans fil, le logiciel antivirus et tout autre logiciel fonctionnant en tâche de fond lorsque vous utilisez cette unité.

2. Réglez sur une valeur plus grande la taille de mémoire tampon (la latence) dans l'application audio que vous utilisez ou dans le panneau de réglages de cette unité (Windows uniquement).

NOTE

Consultez le fabricant de l'application audio que vous utilisez pour obtenir des méthodes permettant de réduire la charge demandée à l'ordinateur par l'application.

1. Changez les réglages de votre ordinateur pour qu'ils soient optimisés en vue du traitement audio.

Avec Windows

Options de performances

① Ouvrez le « Panneau de configuration » à l'aide des procédures prévues pour le système d'exploitation (Windows 10/Windows 8.1/Windows 7) que vous utilisez.

- Sous Windows 10, cliquez sur « Panneau de configuration » à partir du bouton Démarrer de Windows pour ouvrir le panneau de configuration. Puis, cliquez sur l'icône « Système ».

- Sous Windows 8.1, cliquez avec le bouton droit de la souris sur l'écran de démarrage ordinaire (écran de l'interface utilisateur Metro) puis cliquez sur « Toutes les applications ». Ensuite, cliquez avec le bouton droit sur « Ordinateur » et sélectionnez « Propriétés ».

- Sous Windows 7, cliquez avec le bouton droit sur « Ordinateur » depuis le bouton Démarrer de Windows et sélectionnez « Propriétés ».

② Cliquez sur « Paramètres système avancés ».

③ Cliquez sur « Paramètres » dans la section « Performances » de l'onglet « Paramètres système avancés » de la fenêtre « Propriétés système ».

④ Dans l'onglet « Effets visuels » de la fenêtre « Options de performances », sélectionnez l'option « Ajuster afin d'obtenir les meilleures performances ».

Options d'alimentation

① Ouvrez le « Panneau de configuration » à l'aide des procédures prévues pour le système d'exploitation (Windows 10/Windows 8.1/Windows 7).

② Cliquez sur « Matériel et audio ».

③ Cliquez sur « Options d'alimentation ».

④ Cliquez sur « Choisir un mode de gestion de l'alimentation ».

⑤ Cliquez sur « Performances élevées » dans les options d'alimentation

NOTE

Si un choix n'est pas affiché, sélectionnez le bouton triangulaire vers le bas de « Choisir un mode de gestion de l'alimentation ».

Avec un Mac

① Ouvrez « Préférences Système... » dans le menu Pomme et sélectionnez « Économiseur d'énergie ».

② Réglez « Ordinateur en veille après » sur « Jamais ».

③ Réglez « Écran en veille après » sur « Jamais ».

NOTE

Selon la version de Mac OS et le modèle d'ordinateur Macintosh, ce réglage peut ne pas être disponible.

Assistance pour les logiciels DAW fournis

TASCAM n'assure pas l'assistance de l'utilisateur final pour les logiciels DAW fournis.

Veuillez vous référer au menu d'aide du logiciel installé pour savoir comment obtenir cette assistance.

9 – Caractéristiques techniques

Résolution audio

Fréquences d'échantillonnage

44,1, 48, 88,2, 96 kHz

Résolution de quantification en bits

16/24 bits

Valeurs d'entrée/sortie

Entrées analogiques

Entrée IN 1

Entrée micro (symétrique)

Connecteur : équivalent XLR-3-31

(1 : masse, 2 : point chaud, 3 : point froid)

Impédance d'entrée : 2,4 kΩ

Niveau d'entrée nominal : -65 dBu (0,0004 Vrms)

(bouton Gain sur MAX)

Niveau d'entrée nominal : -8 dBu (0,3090 Vrms)

(bouton Gain sur MIN)

Niveau d'entrée maximal : +8 dBu (1,9467 Vrms)

Plage de gain : 57 dB

Entrée IN 2

Entrée LINE/INST (symétrique/asymétrique)

Connecteur : jack 6,35 mm 3 points (TRS) standard

(pointe : point chaud, bague : point froid,

manchon : masse)

Plage de gain : 45 dB

Entrée LINE (symétrique)

(sélecteur LINE/INST réglé sur LINE)

Impédance d'entrée : 10 kΩ

Niveau d'entrée nominal : -41 dBu (0,0069 Vrms)

(bouton Gain sur MAX)

Niveau d'entrée nominal : +4 dBu (1,228 Vrms)

(bouton Gain sur MIN)

Niveau d'entrée maximal : +20 dBu (7,75 Vrms)

Entrée INST (asymétrique)

(sélecteur LINE/INST réglé sur INST)

Impédance d'entrée : 1 MΩ ou plus

Niveau d'entrée nominal : -58 dBV (0,0013 Vrms)

(bouton Gain sur MAX)

Niveau d'entrée nominal : -13 dBV (0,2239 Vrms)

(bouton Gain sur MIN)

Niveau d'entrée maximal : +3 dBV (1,4125 Vrms)

Entrées LINE L/R (asymétriques)

Connecteurs : RCA

Impédance d'entrée : 10 kΩ

Niveau d'entrée maximal : +6 dBV (1,9953 Vrms)

Valeurs de sortie audio analogique

Sorties LINE OUT L-R (asymétriques)

Connecteurs : RCA

Impédance de sortie : 100 Ω

Niveau de sortie nominal : -10 dBV (0,316 Vrms)

Niveau de sortie maximal : +6 dBV (1,995 Vrms)

Sortie casque (PHONES)

Connecteur : jack 6,35 mm stéréo standard

Sortie maximale : 18 mW + 18 mW ou plus (DHT+B de 0,1 %

ou moins sous charge de 32 Ω)

Valeurs d'entrée/sortie de commande

USB

Connecteur : USB 4 broches type B

Débit de transfert : USB 2.0 haute vitesse (480 Mbit/s)

Entrée d'alimentation CC 5 V

Connecteur : USB de type micro-B

Performances audio

Bruit rapporté à l'entrée de préampli micro (EIN)

-127 dBu ou moins

(terminaison de 150 Ω, bouton Gain sur MAX)

Réponse en fréquence

IN 1-IN 2 vers LINE OUT L-R, PHONES

44,1 kHz, 48 kHz

20 Hz: +0 dB/-0,5 dB (JEITA)

20 kHz: +0 dB/-0,5 dB (JEITA)

20 kHz : +0 dB/-1,0 dB (sortie PHONES, JEITA)

88,2 kHz, 96 kHz

20 Hz: +0 dB/-0,5 dB (JEITA)

40 kHz: +0 dB/-1,0 dB (JEITA)

40 kHz : +0 dB/-3,0 dB (sortie PHONES, JEITA)

Rapport signal/bruit

100 dB ou plus (filtre passe-bas 22 kHz, pondération A)

(LINE IN vers LINE OUT et bouton de gain sur MIN en mode autonome*) (JEITA)

Distorsion

0,006 % ou moins

(LINE IN vers LINE OUT en mode autonome* pour onde sinusoïdale de 1 kHz à niveaux nominal d'entrée et maximal de sortie) (JEITA)

Diaphonie

95 dB ou plus

(LINE IN vers LINE OUT en mode autonome* pour onde sinusoïdale de 1 kHz) (JEITA)

* Quand cette unité est allumée et non reliée à un ordinateur par USB

Configurations informatiques requises

Consultez le site mondial TEAC (http://teac-global.com/) pour les informations les plus récentes sur les systèmes d'exploitation pris en charge.

Windows

Systèmes d'exploitation acceptés

Windows 10 32 bits

Windows 10 64 bits

Windows 8.1 32 bits

Windows 8.1 64 bits

Windows 7 32 bits SP1 ou ultérieur

Windows 7 64 bits SP1 ou ultérieur

(Windows 8, Windows Vista et Windows XP ne sont pas pris en charge)

Configurations informatiques requises

Ordinateur sous Windows avec un port USB 2.0

Processeur/cadence d'horloge

Processeur Dual Core (x86) 2 GHz ou plus rapide

Mémoire

2 Go ou plus

ATTENTION

Le fonctionnement de cette unité a été confirmé sur des ordinateurs standards répondant à ces exigences. Cela ne garantit pas le bon fonctionnement avec tous les ordinateurs répondant aux exigences ci-dessus. Même des ordinateurs présentant les mêmes caractéristiques de système peuvent avoir des capacités de traitement différentes en fonction de leurs paramètres et d'autres conditions de fonctionnement.

Mac

Systèmes d'exploitation acceptés

macOS Sierra (10.12 ou ultérieur)

OS X El Capitan (10.11 ou ultérieur)

OS X Yosemite (10.10 ou ultérieur)

Configurations informatiques requises

Mac avec un port USB 2.0

Processeur/cadence d'horloge

Processeur Dual Core 2 GHz ou plus rapide

Mémoire

2 Go ou plus

Appareils iOS Apple

Appareil iOS Apple fonctionnant sous iOS 7 ou supérieur

Pilotes audio pris en charge

Windows: ASIO2.0, WDM

Mac : Core Audio

iOS : Core Audio pour iPhone

Caractéristiques générales

Alimentation

Utilisation avec un ordinateur

Alimentation par bus USB

Utilisation avec un appareil iOS

Adaptateur secteur USB

(pouvant fournir un courant de 5 V et d'au moins 700 mA)(*1)

Boîtier de batteries externes :

(pouvant fournir un courant de 5 V et d'au moins 700 mA) (*2)

*1 Nous vous recommandons fortement d'utiliser l'adaptateur secteur PS-P520E TASCAM ou l'adaptateur secteur USB fourni avec l'iPad/iPhone. Il n'y a pas d'adaptateur secteur USB fourni avec un iPod touch. Pour l'emploi avec un iPod touch, achetez un authentique adaptateur secteur USB Apple (qui peut fournir un courant de 5 V et d'au moins 700 mA).

*2 Nous vous recommandons fortement d'utiliser un boîtier de batteries externe BP-6AA TASCAM. Si vous utilisez un autre boîtier de batteries externe ou une batterie mobile, veillez à ce qu'ils puissent fournir un courant de 5 V et d'au moins 700 mA.

Consommation électrique

2,5 W

Dimensions externes (largeur x hauteur x profondeur)

146×55×120mm

Poids

623 g

Plage de température de fonctionnement

5-35°C

Dessins avec cotes

120mm 146mm 55mm TASCAM OFF-142 OFF-143 OFF-144 OFF-145 OFF-146 OFF-147 OFF-148 OFF-149 OFF-150 OFF-151 OFF-152 OFF-153 OFF-154 OFF-155 OFF-156 OFF-157 OFF-158 OFF-159 OFF-160 OFF-161 OFF-162 OFF-163 OFF-164 OFF-165 OFF-166 OFF-167 OFF-168 OFF-169 OFF-170 OFF-171 OFF-172 OFF-173 OFF-174 OFF-175 OFF-176 OFF-177 OFF-178 OFF-179 OFF-180 OFF-181 OFF-182 OFF-183 OFF-184 OFF-185 OFF-186 OFF-187 OFF-188 OFF-189 OFF-190 OFF-191 OFF-192 OFF-193 OFF-194 OFF-195 OFF-196 OFF-197 OFF-198 OFF-199 OFF-200

Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.

Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

TASCAM

TEAC CORPORATION

Téléphone : [phone]

1-47 Ochiai, Tama-shi, Tokyo 206-8530 Japon

Téléphone : [phone]

1834 Gage Road, Montebello, Californie 90640 USA

http://tascam.com/

TEAC UK Ltd.

Téléphone : [phone]

2 Huxley Road, Surrey Research Park, Guildford, GU2 7RE, Royaume-Uni

http://tascam.eu/

TEAC EUROPE GmbH

Téléphone : [phone]

Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Allemagne

http://tascam.eu/

TEAC SALES & TRADING (SHENZHEN) CO., LTD http://tascam.cn/

Téléphone : [phone]\~2
