AVRX3400H - Récepteur audio-vidéo DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo 7.2 canaux
Marque	Denon
Modèle	AVR-X3400H

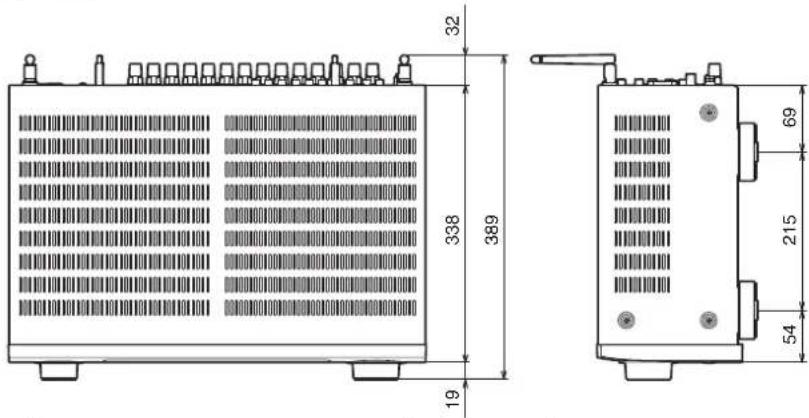

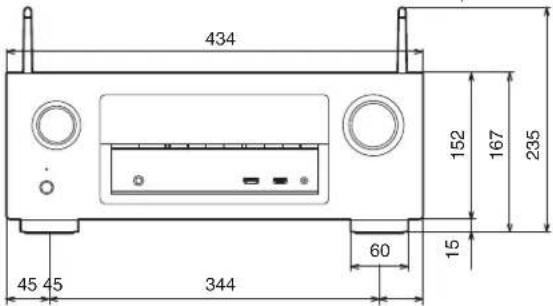

Dimensions (L x H x P)	434 x 167 x 339 mm
Poids	10,8 kg
Alimentation	230 V CA, 50/60 Hz
Consommation en veille	0,1 W (normal) / 0,5 W (CEC)
Puissance de sortie	105 W par canal (8 ohms, 20 Hz - 20 kHz, 0,08 % THD) ; 135 W par canal (6 ohms, 1 kHz, 0,7 % THD)
Nombre de canaux	7 canaux + 2 sorties caisson de basses
Formats audio pris en charge	Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio, DTS Virtual:X, FLAC, WAV, ALAC, DSD (5,6 MHz), MP3, WMA, AAC
Entrées HDMI	8 (dont 1 en façade)
Sorties HDMI	3 (2 pour zone principale, 1 pour ZONE2)
Fonctions réseau	AirPlay, HEOS, Wi-Fi, Bluetooth, Ethernet, radio Internet (TuneIn), Spotify Connect
Calibrage acoustique	Audyssey MultEQ XT32, Dynamic EQ, Dynamic Volume, Sub EQ HT, LFC
Connectivité analogique	7 entrées audio analogiques, 2 sorties pré-ampli (caisson), 2 sorties trigger 12 V
Tuner	FM/AM avec RDS
Port USB	1 en façade (FAT16/32)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants ; débrancher avant nettoyage
Sécurité	Circuit de protection contre les surcharges ; ne pas exposer à l'humidité ; utiliser uniquement l'antenne fournie
Pièces détachées et réparabilité	Contacter un centre agréé Denon ; les réparations doivent être effectuées par un professionnel

FOIRE AUX QUESTIONS - AVRX3400H DENON

Comment connecter des enceintes au Denon AVR-X3400H ?

Utilisez des câbles d'enceinte dénudés sur 10 mm. Connectez les bornes + et - en respectant la polarité. Pour une configuration 5.1, branchez les enceintes avant (L/R), centrale, surround (L/R) et le caisson de basses. Reportez-vous au schéma de la page 41 de la notice pour les affectations.

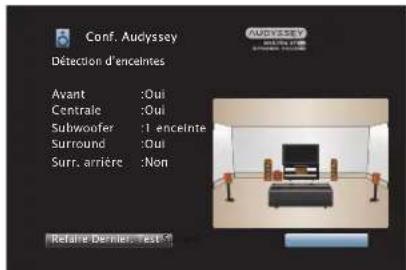

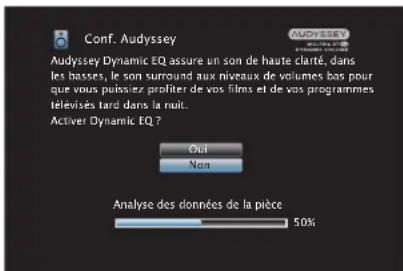

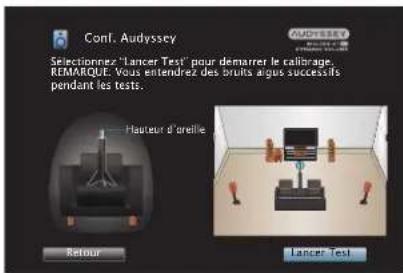

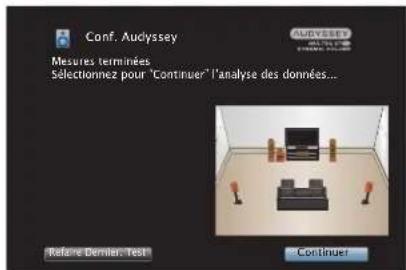

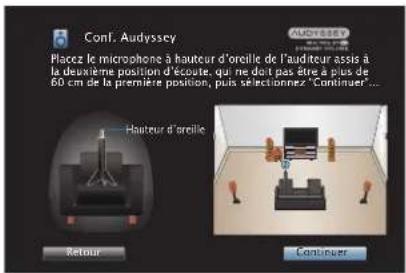

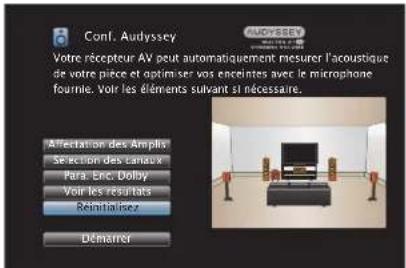

Comment configurer Audyssey MultEQ XT32 ?

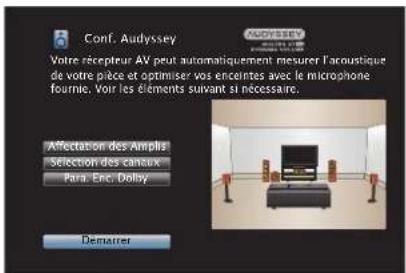

Branchez le microphone d'étalonnage fourni sur la prise SETUP MIC en façade. Lancez 'Assistant de configuration' via le menu ou l'application. Suivez les instructions à l'écran pour positionner le micro jusqu'à 8 points d'écoute. L'appareil ajuste automatiquement les niveaux, distances et courbes de réponse.

Comment écouter de la musique via Bluetooth ?

Appuyez sur la touche Bluetooth (ou sélectionnez Bluetooth en source). Activez le Bluetooth sur votre smartphone et sélectionnez 'Denon AVR-X3400H' dans la liste. Une fois appairé, la musique se diffuse automatiquement. Vous pouvez contrôler la lecture avec la télécommande.

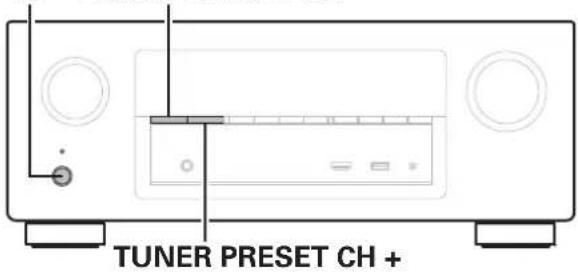

Comment réinitialiser l'appareil aux réglages d'usine ?

Éteignez l'appareil. Maintenez enfoncées les touches ZONE2 SOURCE et STATUS simultanément pendant au moins 3 secondes. L'écran affiche 'V.Format:'. Appuyez trois fois sur DIMMER, puis utilisez TUNER PRESET CH +/- pour sélectionner '8ohms' ou '6ohms' selon vos enceintes. Appuyez sur STATUS pour valider.

Comment mettre à jour le micrologiciel ?

Connectez l'appareil à Internet via Ethernet ou Wi-Fi. Allez dans le menu 'Micrologiciel' > 'Mise à jour'. L'appareil vérifie automatiquement la disponibilité d'une nouvelle version. Suivez les instructions à l'écran pour télécharger et installer. Ne débranchez pas pendant la mise à jour.

Comment utiliser la fonction HDMI ARC ?

Connectez votre téléviseur compatible ARC à la sortie HDMI MONITOR 1. Activez 'HDMI Contrôle' dans le menu (page 162). Réglez 'Sortie audio HDMI' sur 'TV'. Ainsi, le son du téléviseur est renvoyé vers le récepteur via le câble HDMI.

Comment configurer le réseau Wi-Fi ?

Depuis le menu 'Réseau' > 'Config.Wi-Fi', sélectionnez votre réseau dans la liste. Entrez la clé de sécurité à l'aide de la télécommande. Vous pouvez également utiliser l'application Denon 2016 AVR Remote pour une configuration simplifiée.

Comment écouter la radio FM/AM ?

Connectez l'antenne FM et l'antenne cadre AM fournies. Appuyez sur TUNER, puis OPTION. Sélectionnez 'FM/AM' et utilisez TUNE +/- pour rechercher une station. Pour mémoriser, appuyez sur OPTION > 'Mém. Préréglages' et choisissez un canal. Vous pouvez rappeler la station avec CH/PAGE +/-.

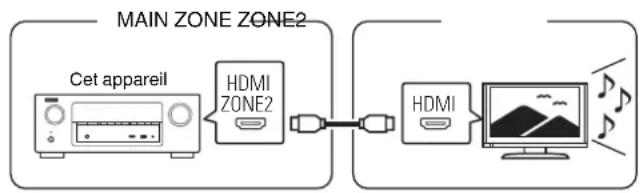

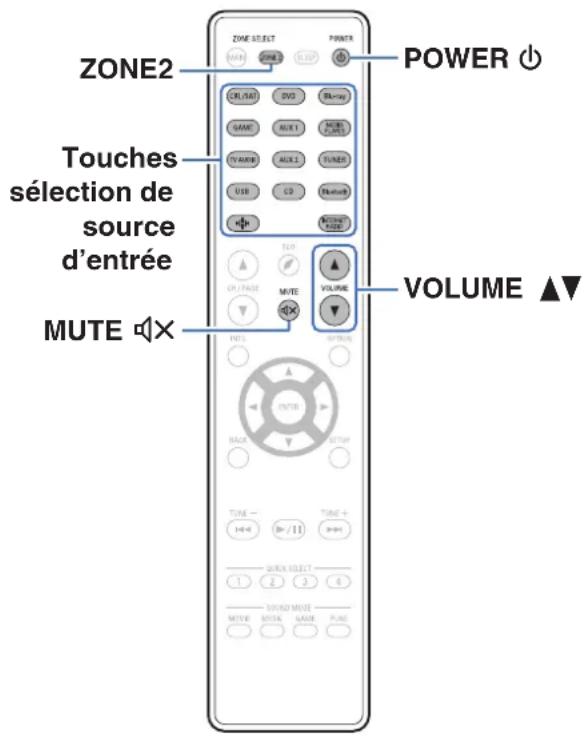

Comment utiliser la fonction ZONE2 ?

Assurez-vous que l'affectation des amplis est réglée sur 'ZONE2' dans le menu 'Affectation des Amplis'. Branchez les enceintes de la seconde zone sur les bornes SURROUND BACK. Appuyez sur ZONE2 ON/OFF pour allumer la zone, puis ZONE2 SOURCE pour sélectionner la source. Le volume se règle séparément.

Comment lire des fichiers audio via USB ?

Insérez une clé USB formatée en FAT16 ou FAT32 dans le port USB en façade. Appuyez sur USB. Parcourez les dossiers avec les touches curseur. Sélectionnez un fichier et appuyez sur ENTER. Utilisez les touches de lecture (►/II) pour contrôler. Formats supportés : MP3, WMA, FLAC, WAV, ALAC, DSD.

MODE D'EMPLOI AVRX3400H DENON

Manuel de l'Utilisateur

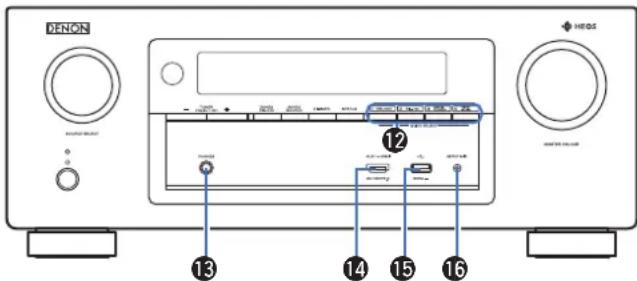

Panneau avant

nage

Panneau arrête

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Accessories 8

Insertion des piles 9

Portee de la telecommande 9

Charactéristiques 10

Audio haute qualite 10

Fonctionnement aisé 15

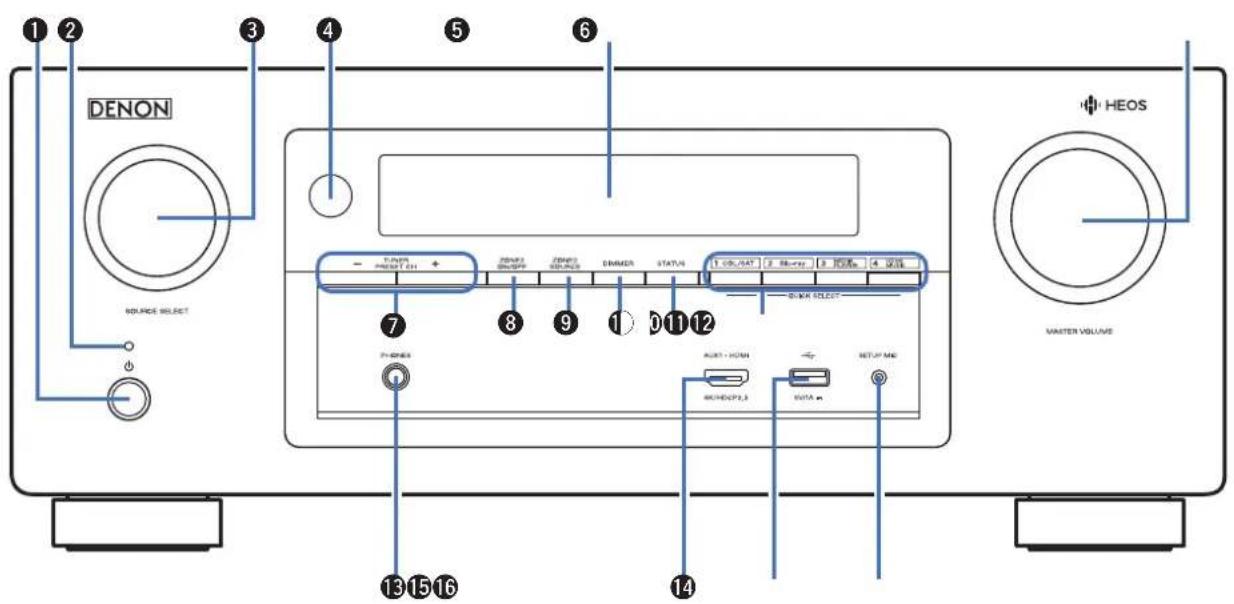

Nomenclature et fonctions 16

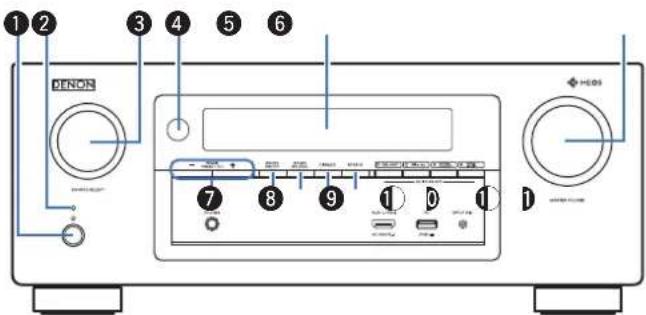

Panneau avant 16

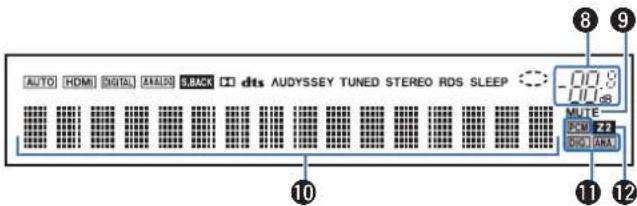

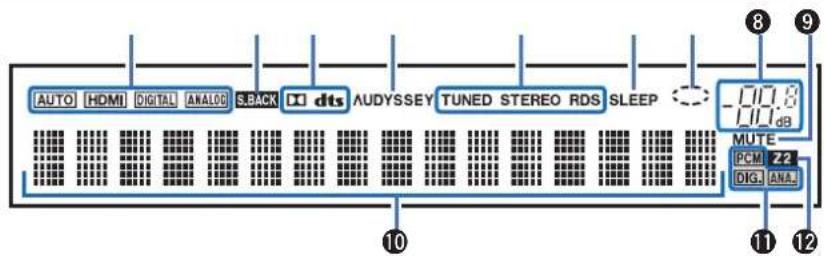

Affichage 19

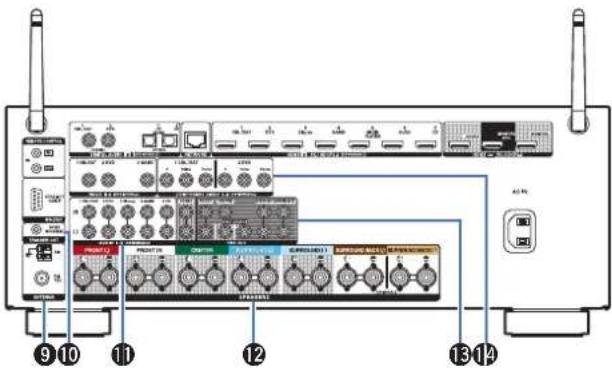

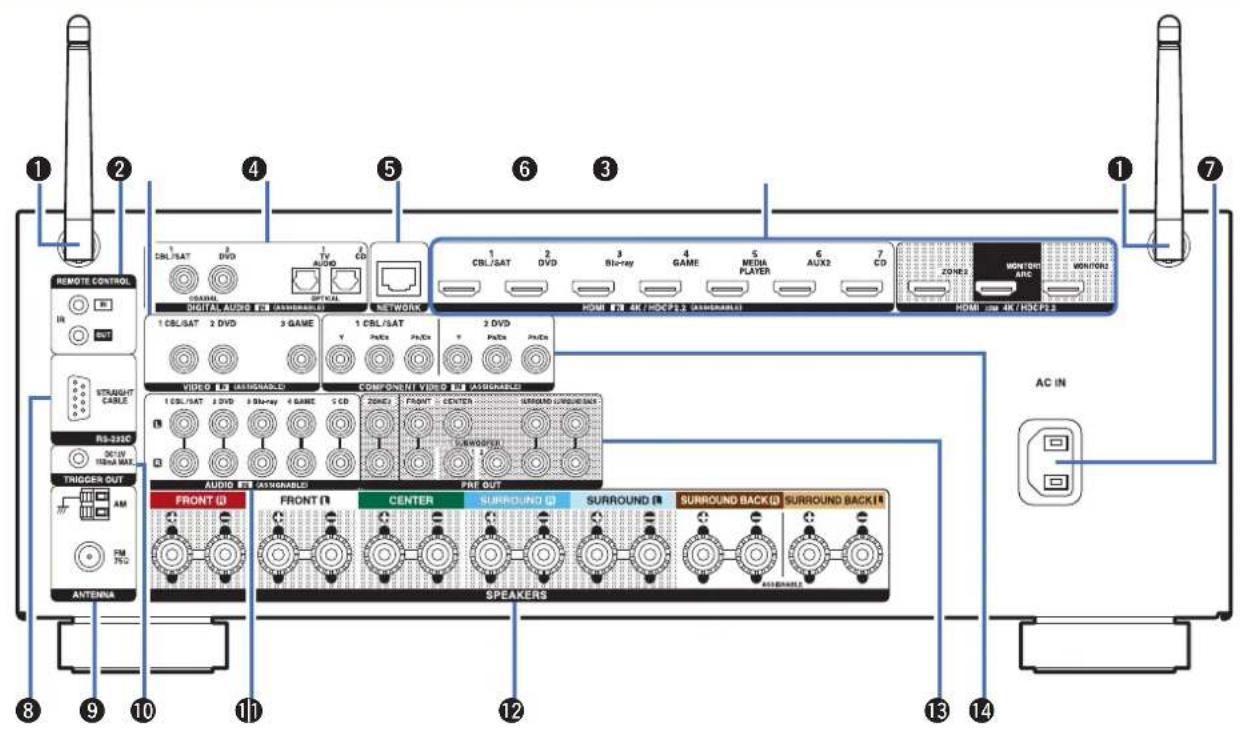

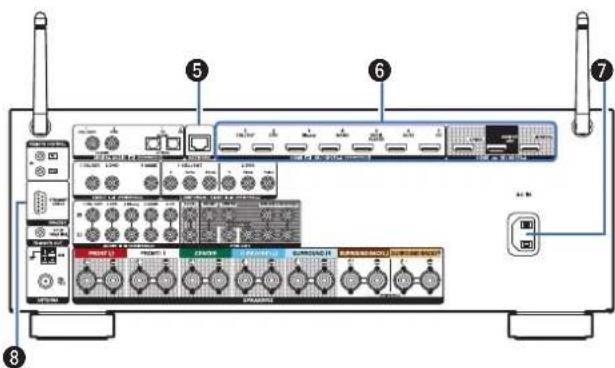

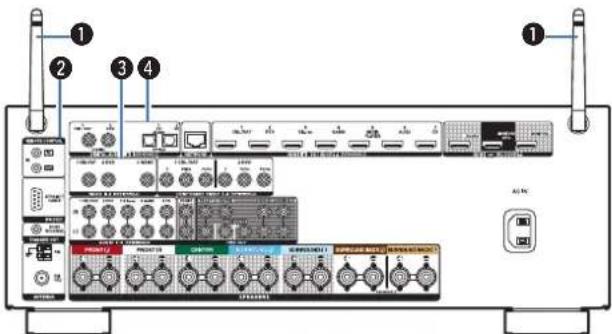

Panneau arriere 21

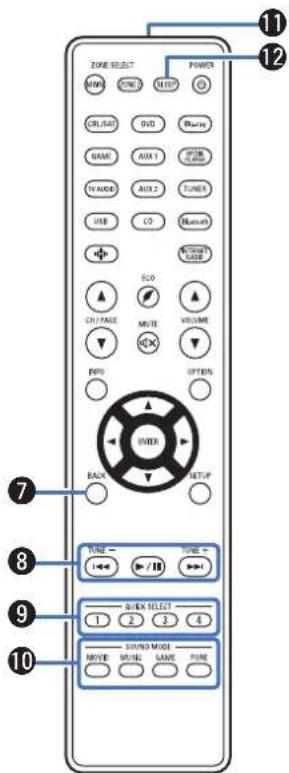

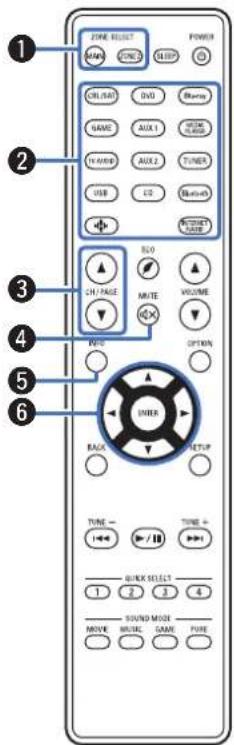

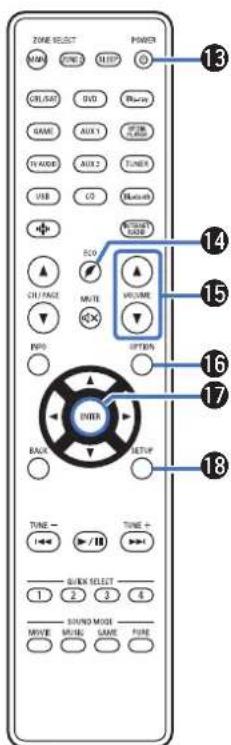

Télécommande 25

Connexions

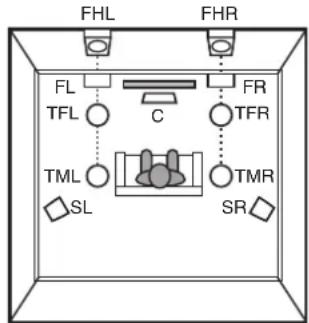

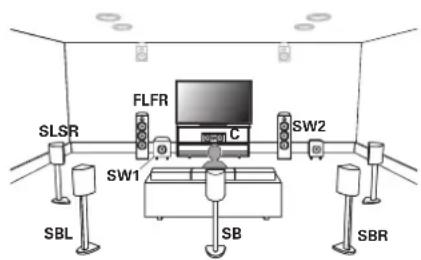

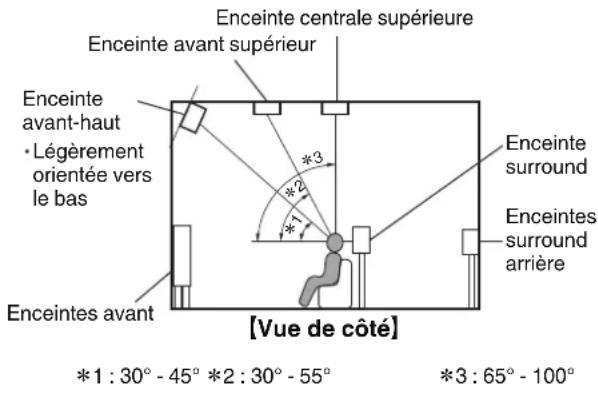

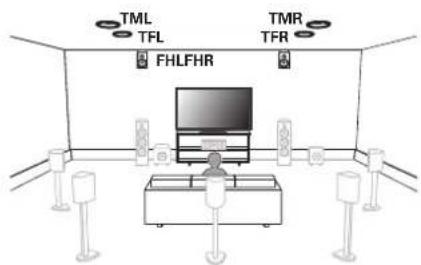

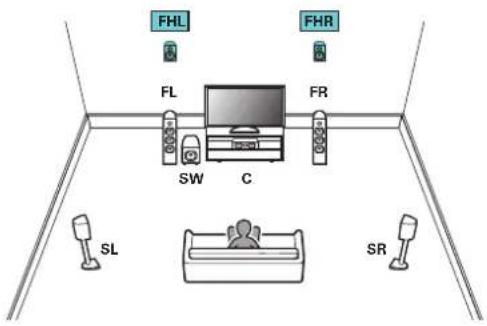

Installation des enceintes 29

Branchement enceintes 36

Avant le branchement des enceintes 36

Configuration de l'enceinte et paramétrages de l"Affektation des

Amplis" 40

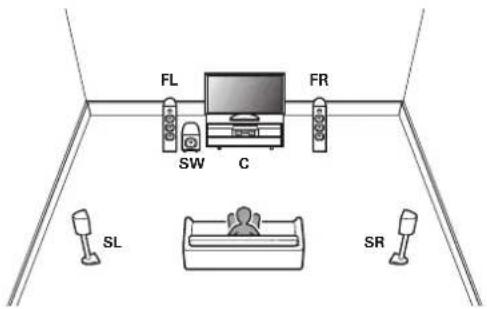

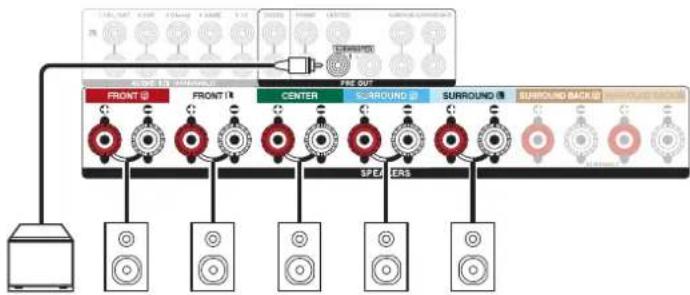

Branchement d'enceintes 5.1 canaux 41

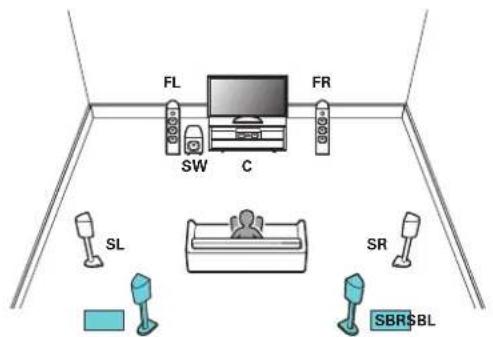

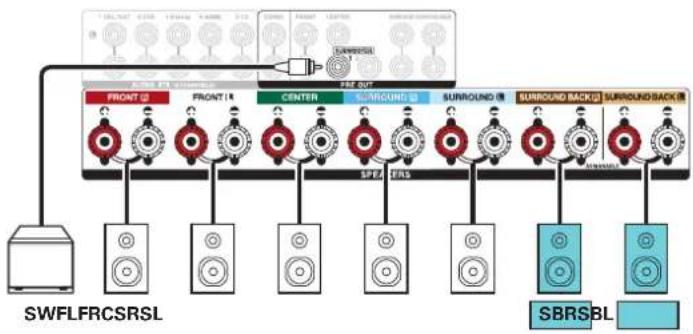

Branchement d'enceintes 7.1 canaux 42

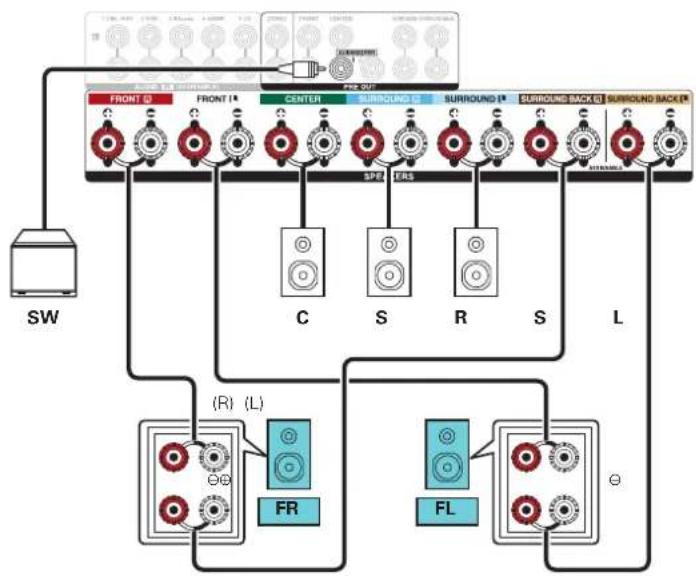

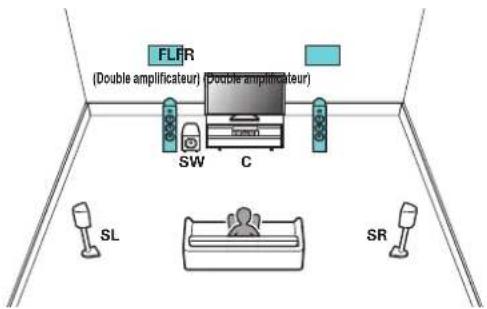

Branchement d'enceintes 5.1 canaux : Connexion bi-amp des

enceintes avant 48

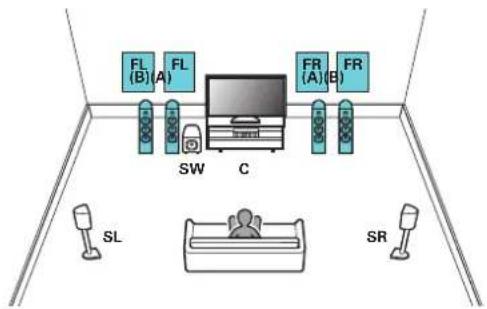

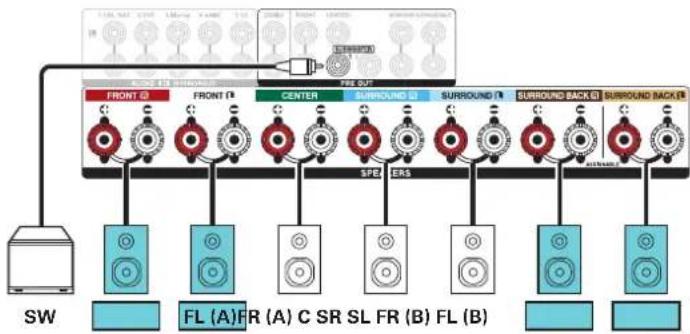

Branchement d'enceintes 5.1 canaux : Deuxieme paire

d'enceintes avant 49

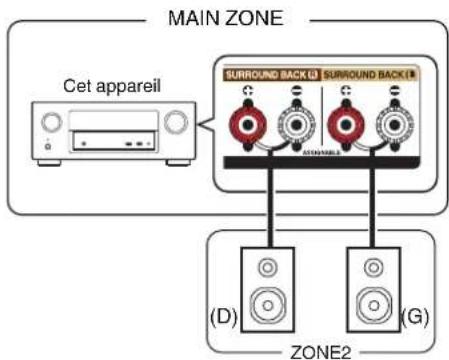

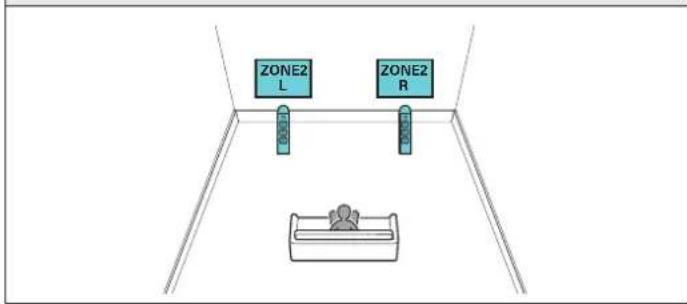

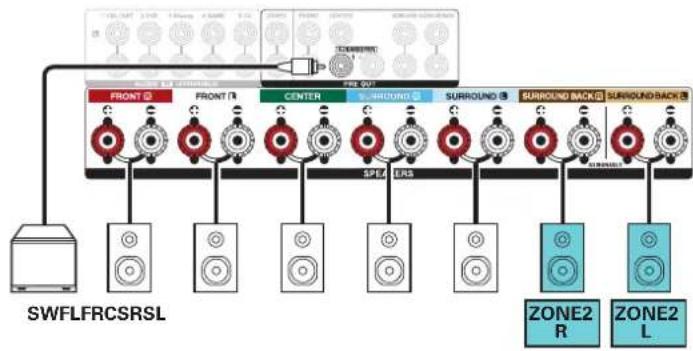

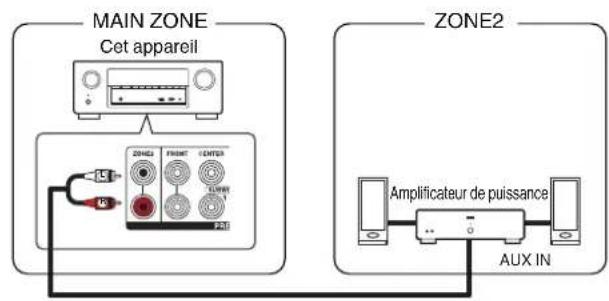

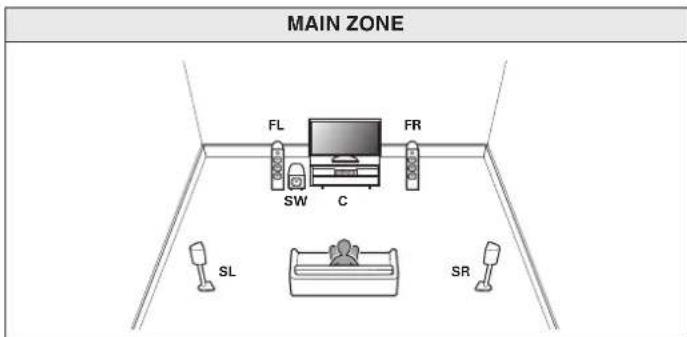

Branchement d'enceintes multi-zones 50

Connexion d'un téléviseur 52

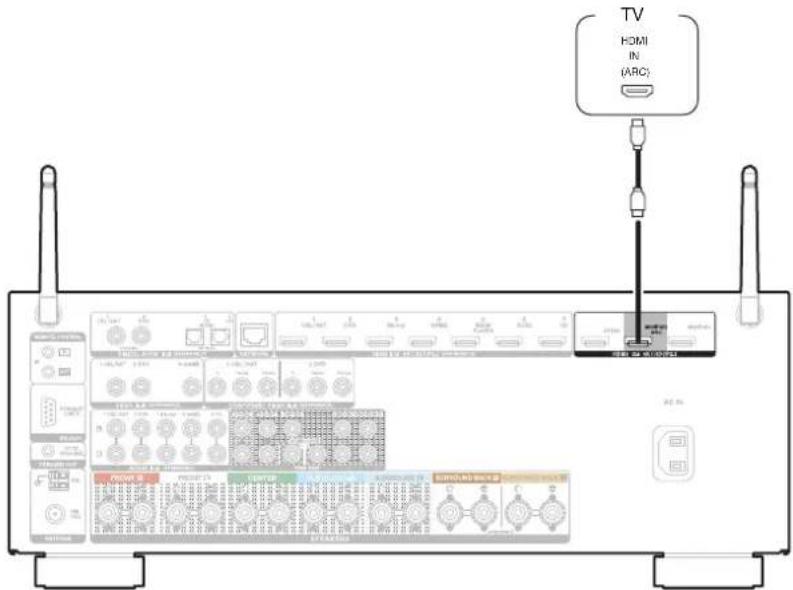

Connexion 1: Televiseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) 53

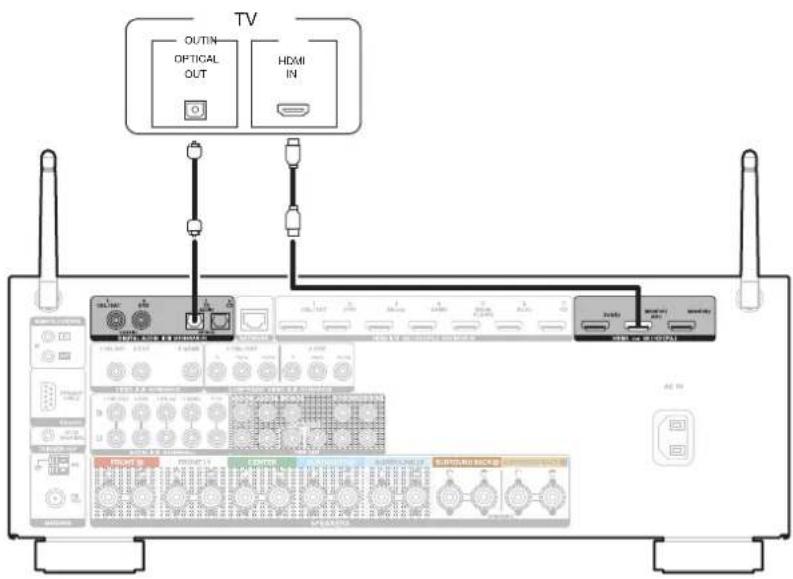

Connexion 2: Televiseur equipe d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) 54

Connexion d'un dispositif de lecture 55

Connexion d'un decodeur (Tuner satellite/TV par cable) 56

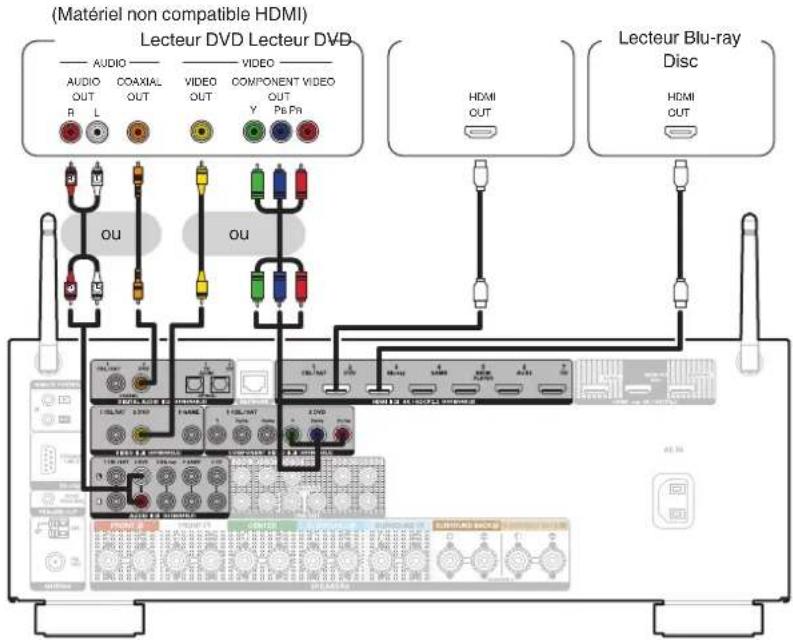

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc 57

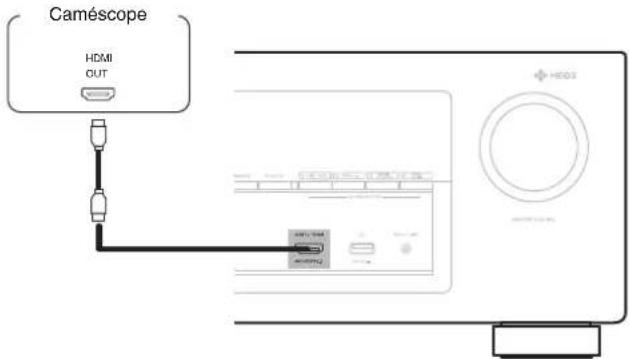

Connexion d'un camescope video ou d'un console de yeux 58

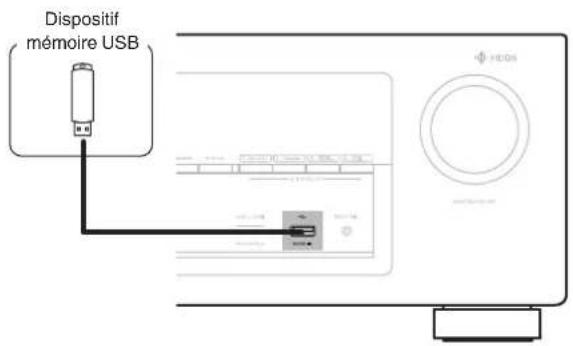

Connector un dispositif mémoire USB au port USB 59

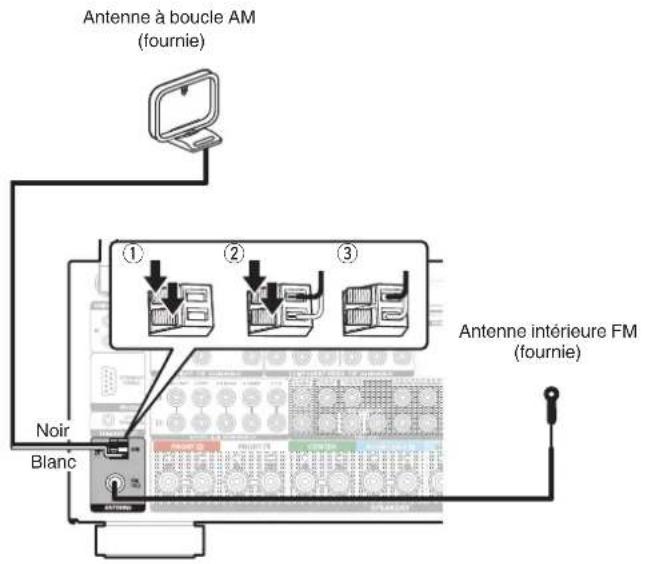

Connexion d'une antennefM/AM 60

Connexion à un réseau domestique (LAN) 62

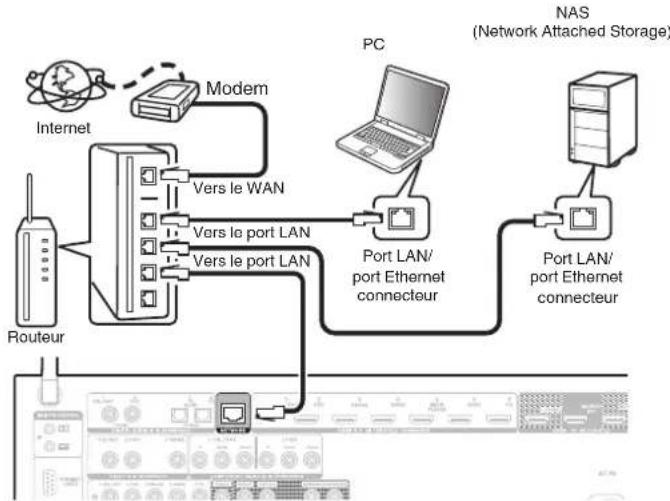

LAN filaire 62

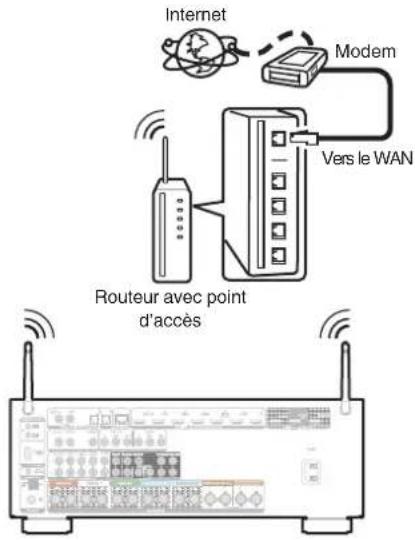

LAN sans fil 63

Connexion d'un dispositif de commande externe 64

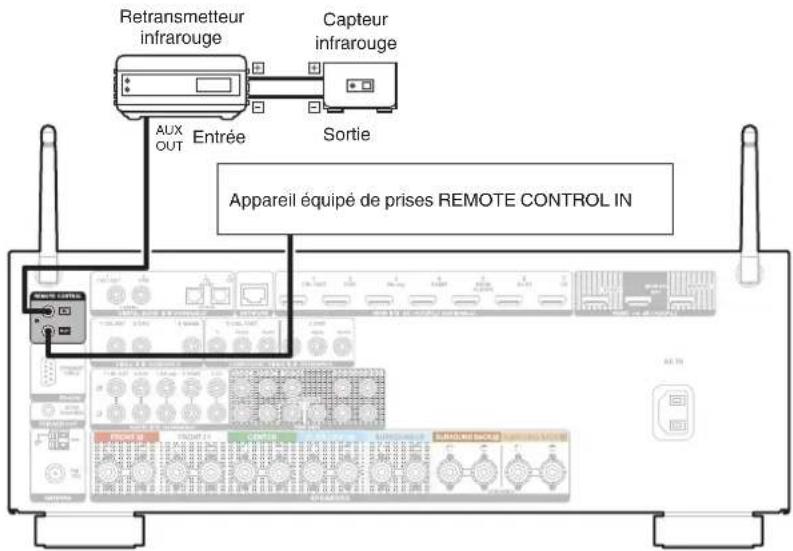

Prises REMOTE CONTROL 64

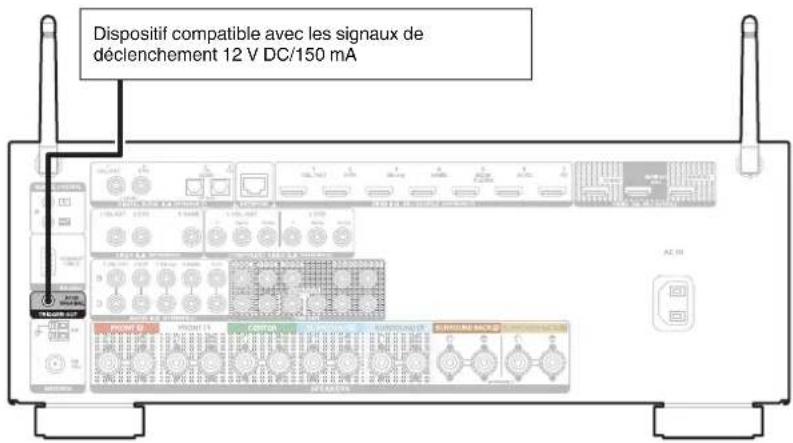

Borne TRIGGER OUT 65

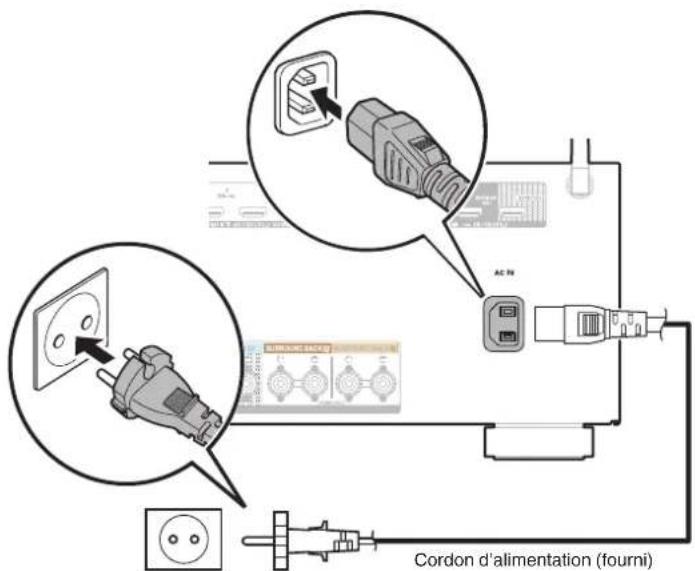

Connexion du cordon d'alimentation 66

Panneau avant

hage

Panneau arrière

2

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Lecture

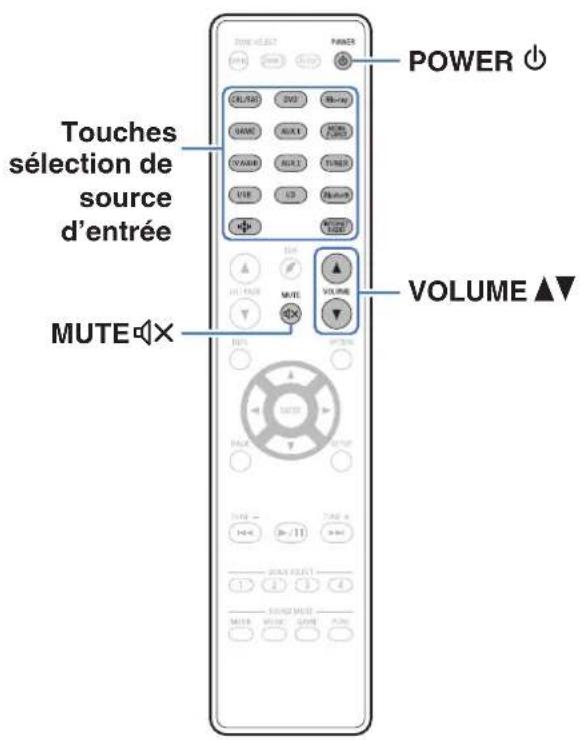

Utilisation basique	68
Mise sous tension	68
Sélection de la source d'entrée	68
Réglage du volume	69
Coupure-temporaire du son (Sourdine)	69
Lecture avec les lecteurs DVD/Blu-ray Disc	69

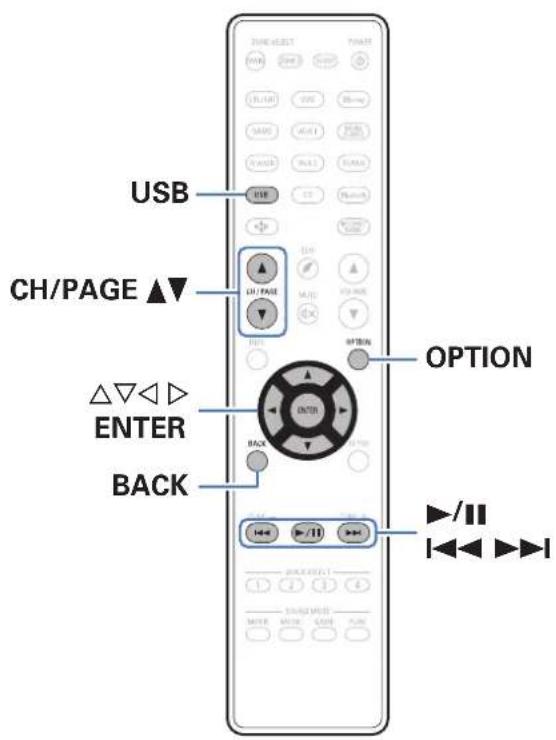

Lecture du contenu d'un dispositif mémoire USB	70
Lecture des fichiers d'un dispositif mémoire USB	71

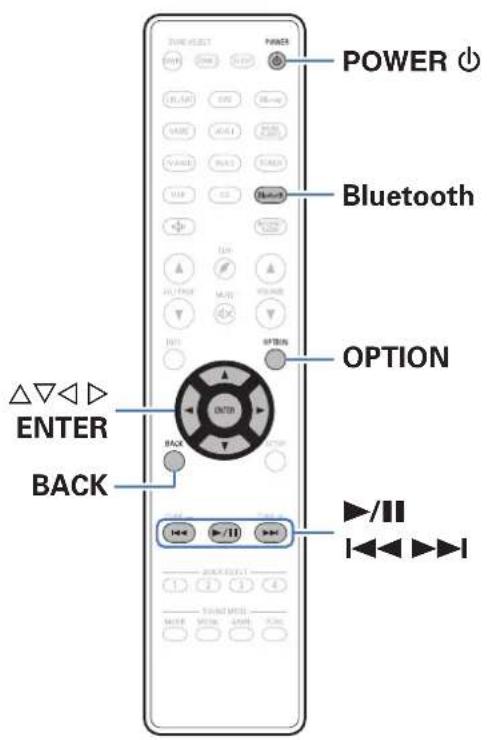

Écouter de la musique sur un pérophérique Bluetooth	74
Lecture de musique à partir d'un pérophérique Bluetooth	75
Appariement avec d'autres pérophériques Bluetooth	76
Reconnexion à cet apparueil à partir d'un pérophérique Bluetooth	77

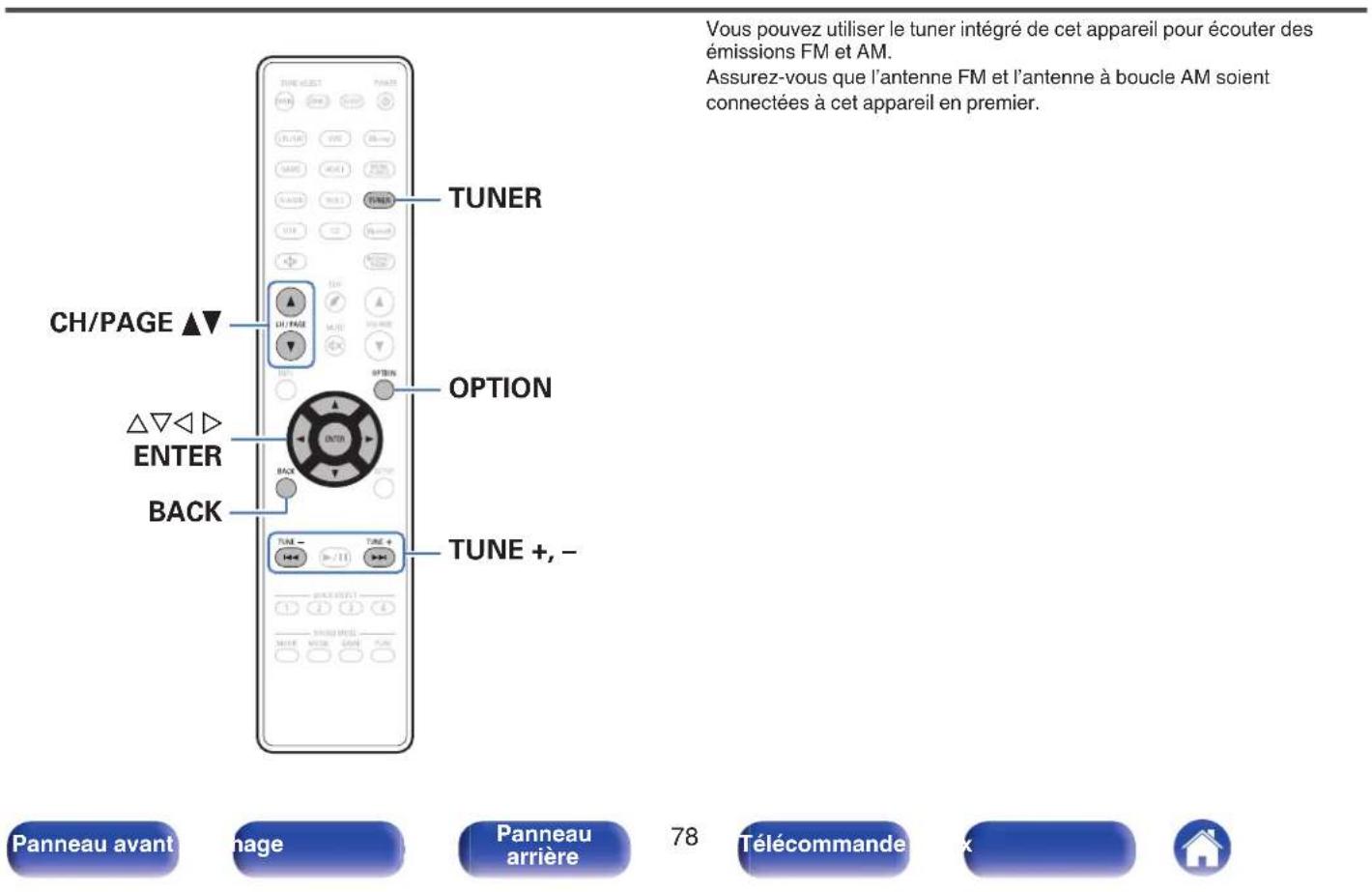

Écoute de diffusion FM/AM	78
Écoute de diffusion FM/AM	79
Réglage par saisie de la fréquence (Accord direct)	81
Recherche RDS	81
Recherche PTY	82
Recherche TP	83
Texte Radio	83
Modification du mode de syntonisation (Mode Réglage)	84
Réglage des stations et préréglage automatique des stations(Mém. prérégl. Auto)	84
Préréglage de la station radio actuelle (Mém. Prérégliages)	85
Écoute des stations préréglées	85
Saisie d'un nom pour la station émettrice prérégée (Nom prérégle)	86
Saut des stations radio préréglées (Passer préréglage)	87
Annulation de Passer préréglage	88

Panneau avant

hage

Panneau arrête

3

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

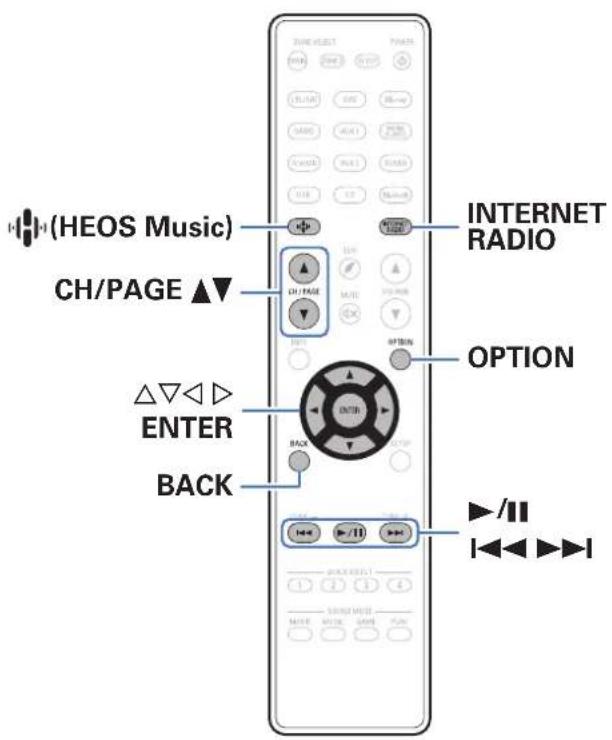

Écoute de Radio Internet	89
Écoute de Radio Internet	90

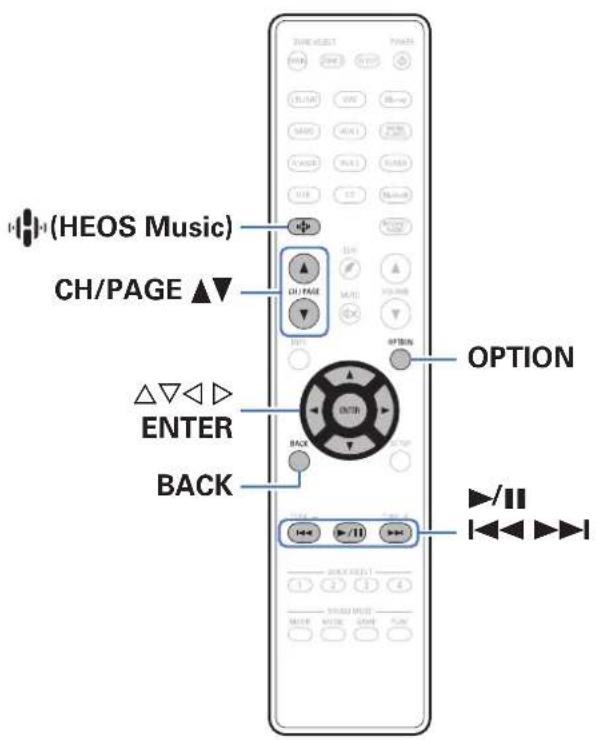

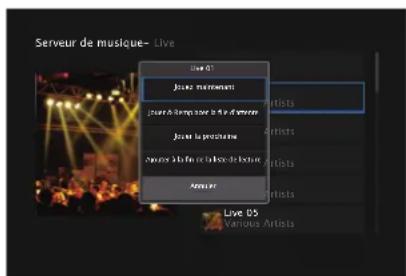

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS	91
Lecture de fichiers stockés sur un ordinateur ou un stockage NAS	92
Obtenir HEOS App	95
Compte HEOS	96
Lecture depuis des services de diffusion de musique	97

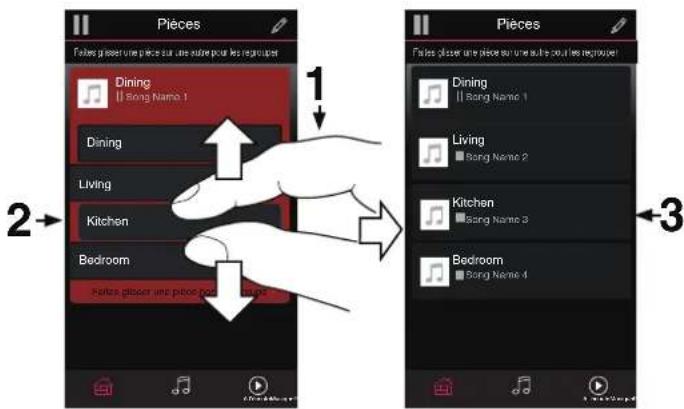

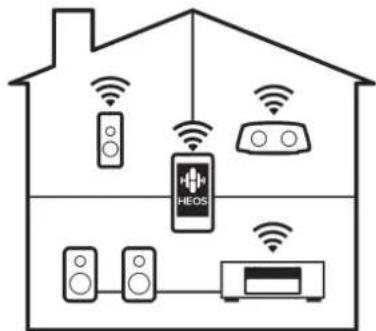

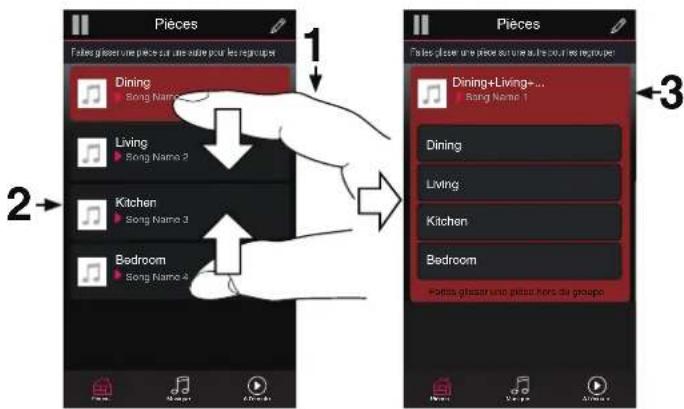

Écouter la même musique dans plusieurs pieces	100

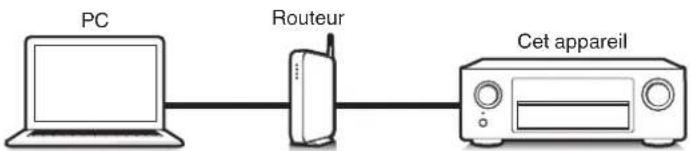

Fonction AirPlay	104
Lecture de titres de votre iPhone, iPod touch ou iPad	105
Lecture de la musique iTunes avec cet appleil	105
Sélection d'enceintes (matériels) multiples	106
Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appleil	106

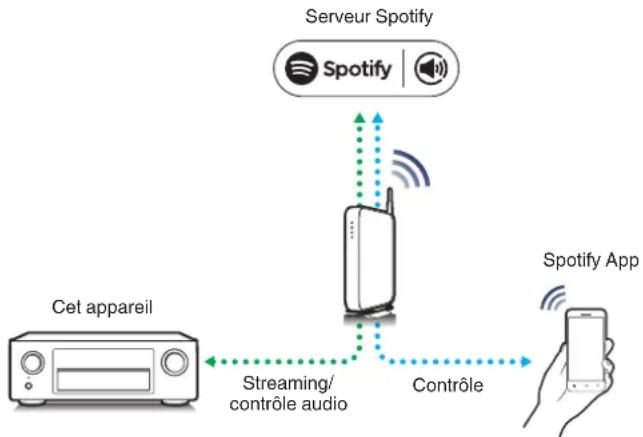

Fonction Spotify Connect	107
Lecture de la musique Spotify avec cet appleil	107

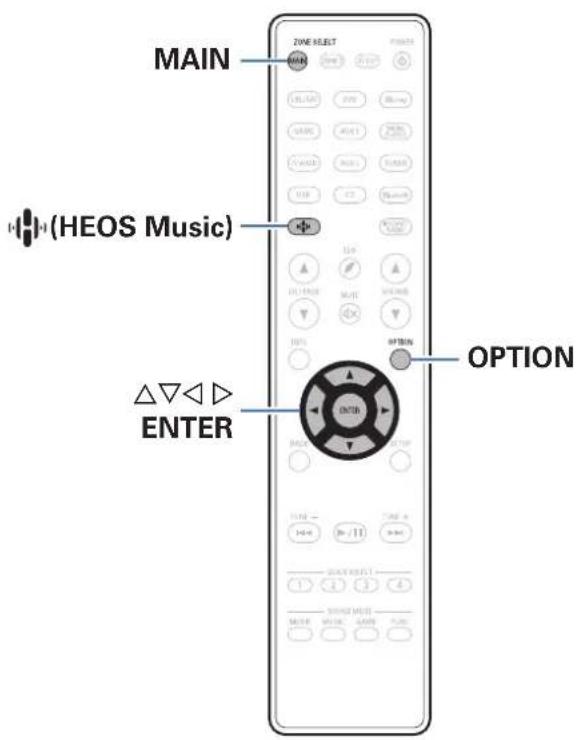

Fonctions pratiques	108
Ajout des Favoris HEOS	109
Lecture des Favoris HEOS	109
Suppression des Favoris HEOS	110
Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)	111
Réglage de la tonalité (Tonalité)	112
Affichage de la vente voulue lors de la lecture audio (Sélect. Video)	113
Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)	114
Lecture de la même musique dans toutes les zones (Toutes zones stéreo)	115

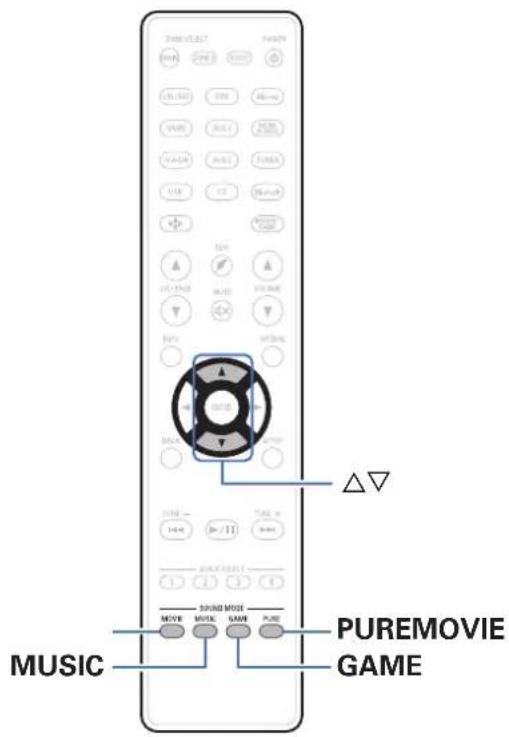

Sélection d'un mode d'écoute	116
Sélection d'un mode d'écoute	117
Lecture directe	118
Lecture Pure Direct	118
Lecture surround auto	119
Description des types de mode audio	120
Mode son qui peut être sélectionné pour chaque signal d'entrée	124
Fonction de contrôle HDMI	128
Procédure de réglage	128
Fonction Menu intelligent	129

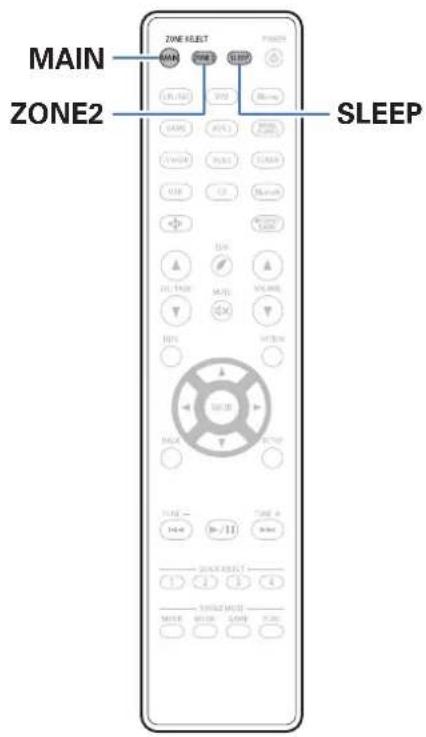

Fonction de minuterie sommeil	131
Utilisation de la minuterie sommeil	132

Panneau avant

hage

Panneau arrête

4

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Config. manuelle 186

Affectation des Amphis 186

Config. enceintes 187

Distances 192

Niveau 193

Crossover 194

Graves 195

Enceintes avant 196

Réseau 197

Informations 197

Connexion 197

Config.Wi-Fi 198

Réglages 200

Commande réseau 202

Nom convivial 202

Diagnostic 203

Compte HEOS 204

Vous ne vous etes pas connecté 204
Vousetesdéja connecté 204

Général 205

Langue 205
ECO 205
Config.de ZONE2 208
Renommer zone 210
Sélect.Rapid.Nom 210
Sortie Trigger 211
Afficheur façade 211
Micrologiciel 212
Informations 215
Données d'utilisation 216
Sauveg. & charger 217
Verrou de config. 217

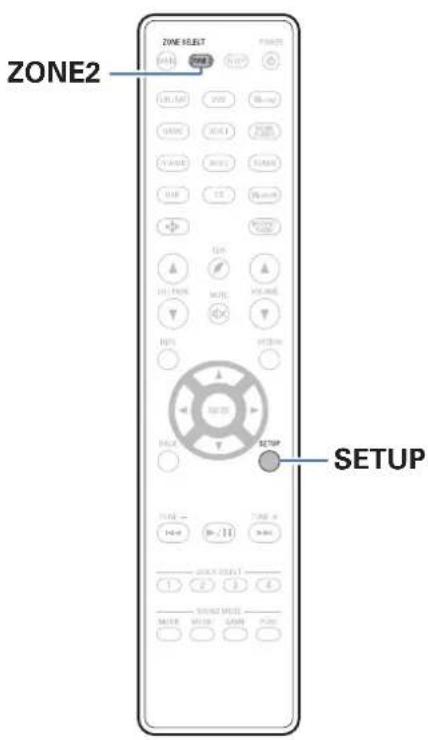

Limiter la zone d'opération avec la télécommande 218

Panneau avant

hage

Panneau

6

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Conseils

Conseils	220
Dépistage des pannes	222
L'alimentation ne se met pas sous/hors tension	223
Les opérations ne peuvent pas être effectues via la télécommande	224
L'affichage sur cet apparéil n'affiche rien	224
Aucun son n'est émis	225
L'audio souhaïte n'est pas émis	226
Le son est interrompu ou on entend des bruits	228
Aucune réserve ne s'affiche sur le téléviseur	229
L'écran du menu ne s'affiche pas sur le téléviseur	231
Impossible de dire AirPlay	232
Impossible de dire les dispositifs mémoire USB	233
Impossible de dire le Bluetooth	234
Impossible de dire la radio Internet	235
Impossible de dire les fichiers musiques sur le PC ou le NAS	236
Plusieurs services en ligne ne peuvent pas être lus	237
La fonction HDMI Contrôle ne fonctionne pas	237
Impossible de se connecter à un réseau local sans fil	238
Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement	239
Messages d'erreur de mise à jour/mise à niveau	240
Réinitialisation des réglages d'usine	241
Réinitialisation des réglages du réseau	242

Annexe

À propos de HDMI	243

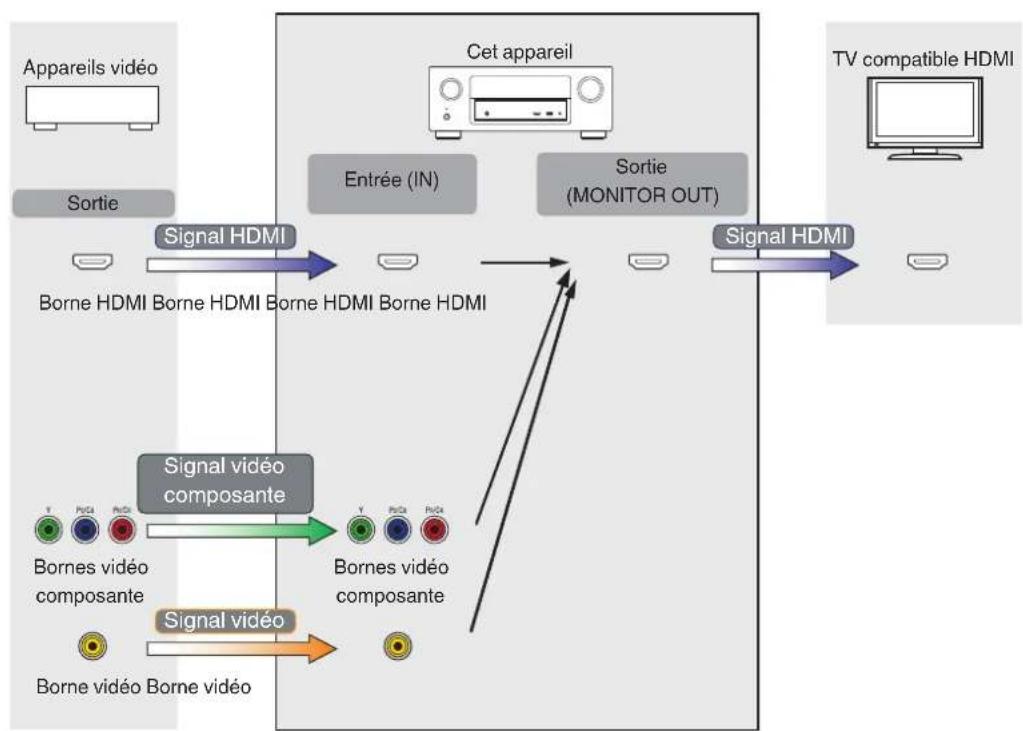

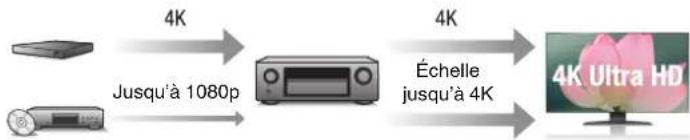

Fonction de conversion video	246
Lecture de dispositifs mémoire USB	248
Lecture d'un périphérique Bluetooth	249
Lire un fichier sauvégardé sur un ordinateur ou sur un NAS	250
Lecture de radio Internet	251
Fonction mémoire personnelle plus	251
Fonction的最后一ème mémoire	251
Modes audio et canaux de sortie	252
Modes audio et paramètres surround	254
Types de signaux d'entrée et modes audio correspondants	257
Explication des termes	260
Rensignements relatifs aux marques commerciales	269
Spécifications	271
Index	277

Panneau avant

hage

Panneau arrête

7

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Nous vous remercions d'avoir acquis cet apparéil Denon.

Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute reférence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité Précautions relatives à l'utilisation des piles	Remarque sur la radio	Étiquette du cable
Cordon d'alimentation	Antenne intérieure FM	Antenne à boucle AM	Microphone d'étalonnage du son	Support de microphone d'étalonnage du son
Télécommande (RC-1218)	Piles R03/AAA

Contents

Connexions Lecture Reglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrêté dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartment à pile comme indiqué.

3 Remettez le couvercle en place.

REMARQUE

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.

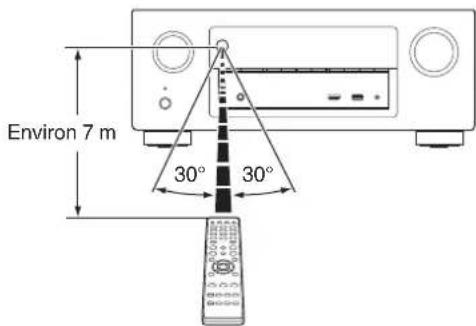

Portee de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Panneau avant

nage

Panneau arrière

9

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Caracteristiques

Audio haute qualité

• Amplificateur de puissance procurant une qualite identique pour les 7 canaux grâce a une technologie a circuits discrets (135 W x 7 canaux)

Pour un réalisme optimal et une gamme dynamique étonnante, la section de l'amplificateur de puissance dispose d'appareils de puissance discret (pas un circuit intégré). En utilisant des appareils discret à haute puissance et courant élevé, l'amplificateur peut aisément faire fonctionner des enceintes haute qualité.

Dolby Atmos (p. 261)

Cet apparéil est équipé d'un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l'acheminement du son est précisément produit par l'avout d'enceintes au plafond, vous permettant d'expérimer un incroyable champ acoustique sonore naturel et réaliste.

DTS:X (p.264)

Cet apparéil est équipé de la technologie de décodeur DTS:X. Gráce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l'expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d'élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riches.

• DTS Virtual:X (p. 264)

La technologie DTS Virtual:X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une experience sonore immersive depuis n'importe queille source d'entrée (du signal stéreo au signal 7.1.4 canaux) et de configuration d'enceintes.

Audyssey LFC™ résout le problème dessons basses fréquences qui dérangent les personnes dans les pieces ou les appartements voisins. Audyssey LFC™ survile le contentu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs Presents dans la piece. Il en résultat un son d'excellente qualité qui ne dérange plus les voisins.

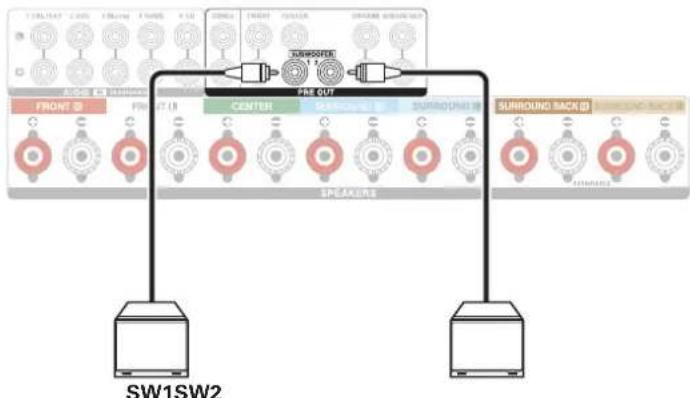

• Subwoofoers et Audyssey Sub EQ HT™ discretets (p. 176)

L'appareil inclut une capacité de sortie de deux subwoofer et peut ajuster le niveau et le décalage pour chaque subwoofer individuellement.

Audyssey Sub EQ HT™ facilité l'intégration en compensant d'abord toute différence de niveau et de décalage entre les deux subwooferis puis en appliquant Audyssey MultEQ XT32 aux deux subwooferis simultanément pour des détails et une réponse de basses profondes améliorés.

Panneau avant

hage

Panneau arrête

10

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Haute performance

- Entrée/sortie 4K 60Hz prise en charge

Conversion ascendante des signaux videoe analogiques (resolution SD) vers HD (720p/1080p) et 4K grace au processeur videoe numérique (p.167)

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d'entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux video. Lorsque vous étés connecté à l'entrée d'un signal video d'un téléviseur compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d'images en haute définition, même en visualisant une video en mouvement rapide.

Cet apparéil prend également en charge le traitement d'image pour les vidés 4K 60p, 4:4:4 et 24 bits. Par le traitement de la réserve à la résolution d'origine, cet apparéil permet de profiter d'une parfaité qualité d'image en haute définition.

Cet apparéil prend aussi en charge la gamme de couleurs HDR (haute gamme dynamique) et BT.2020 large.

HDCP 2.2

Cet apparéil est compatible avec la norme de protection des droits d'auteur HDCP 2.2.

Cet apparéil est équipé d'une fonction de video ascendante 4K qui permet à la video analogue ou video SD (Standard Definition) d'être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l' apparéil être connecté à un télévisur à l'aide d'un simple cable HDMI, et de produit des images en haute définition pour n'importe qu'elle source video.

- Equipé de la sortie HDMI ZONE2 (p. 136)

La sortie multipièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d'une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale.

11

Contents

Connexions Lecture Reglages Conseils Annexe

• Les connexions HDMI permettent la connexion à divers apparéils AV numériques (8 entées, 3 sorties)

8/3

SortieEntree

Pour la connexion à un large évientail de sources numériques, cet apparéil offre 8 entrées HDMI, y compris 1 sur le panneau avant vous permettant de rapidement et facilement connecter un caméoscope, une console deieux video ou tout autre apparéil équipé HDMI. Il y a deux sorties HDMI pour la piece principale et une troisième sortie HDMI pour ZONE2.

• Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telle que la radio internet, etc. (p. 104)

Vous pouvez profiter d'un large évientail de contenus, notamment écouter la radio sur Internet et dire des fichiers audio enregistrés sur votre ordinateur.

Cet apparéil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

• Lecture de fichiers DSD et FLAC par USB et par réseau

Cet apparéil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

Panneau avant

hage

Panneau arrête

12

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

• Une connexion sans fil avec des périhériques Bluetooth peut être effectue facilement (p. 74)

Vou pouvez apprecier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Vous pouze selectionner et dire les entrées correspondantes dans la MAIN ZONE et la ZONE2.

De plus, lorsque la fonction Toutes zones stéreo est utilisé, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous pouze laisser la musique de fond (BGM) dans toute la maison.

• Conception à économique d'énergie

Cet apparéil est équipéd'une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l'alimentation lorsque l' apparéil n'est pas utilisé. Cela permet de réduire la consommation électrique inutilie.

Panneau avant

hage

Panneau arrière

13

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

• Compatible avec l'application "Denon 2016 AVR Remote" pour effectuer des opérations de base de l'appareil avec des apparèils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

En plus des toutes les nouvelles caractéristiques, les graphismes et l'interface utilisé ont été entièrement révisés. La nouvelle application vous permet de contrôler entièrement l'AVR ainsi que d'acceder à son menu de configuration depuis vos téléphones ou tablettes. L'application "Denon 2016 AVR Remote" vous permet également d'acceder à tout moment à l'affichage du statut du récepteur, aux menus d'options, au tableau de contrôle du lecteur Blu-ray Disc Denon et à un manuel de l'utilisateur en ligne.

• Téchécharge la l'application "Denon 2016 AVR Remote" appropriée pour vos apparèels iOS ou Android. Cét apparéil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l'iPhone ou l'iPod touch est connecté.

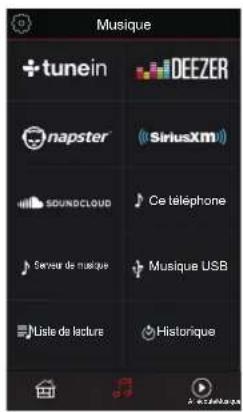

• Gracé à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris

Le système audio surround multi-pieces sans fil HEOS vous permet de profiter de votre musique préféroyé où vous poulez, chez vous. Par l'utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout apparéil Amazon), vous pouvez explorer, parcourir et dire de la musique depuis votre propre bibliothèqueusicale ou depuis des services de diffusion de musique en ligne.

Quand plusieurs dispositifs HEOS sont connectés au même réseau, ils peuvent être regroupés pour dire la même musique simultanément sur tous les dispositifs, mais ils peuvent également dire plusieurs musiques différentes sur chaque dispositif HEOS.

Panneau avant

hage

Panneau arrête

14

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Fonctionnement aisé

"Assistant de config," fournissant des instructions de configuration facies à suivre
Selectionnez tout d'abord la langue lorsqu'vous y'este invite. Ensuite, suivez simplement les instructions qui s'affichent sur I'écran de votre téléviseur pour configurer les enceintes, le réseau, etc.
- Interface graphique simple d'emploi
Cet apparéil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Panneau avant

hage

Panneau arrête

15

Télécommande

Nomenclature et fonctions

Panneau avant

Pour plus de détails, voir la page suivante.

16

Contents

Connexions Lecture Reglages Conseils Annexe

1 Touche d'alimentation (O)

Permet de mettre l'alimentation de MAIN ZONE (la piece ou se trouve cet apparéil) en marche/arrêt (veille). (p. 68)

Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Vert : Mise sous tension
• Arret: Veille normale
• Rouge:

Lorsque "HDMI Pass Through" est regle sur Marche (p. 160)
Lorsque "HDMI Contrôle" est reglé sur "Marche" (162)
Lorsque "Commande reseau" est regle sur "Toujours actif" (19 p. 202)

3 Molette SOURCE SELECT

Elle permitted seLECTIONner la source d'entree. (p.68)

4 Capteur de télécommande

Il recoit les signaux provenant de la télécommande. (p.9)

5 Affichage

Cet ecran affiche divers types d'informations. (p. 19)

Molette MASTER VOLUME

Elpermetdajusterle nivau du volume. (p.69)

1 Touches de canal preréglé du tuner (TUNER PRESET CH +, -)

Celles-ci selectionnent des stations de radio prerégles. (p. 85)

Touche ZONE2 ON/OFF

Elle permet demettre sous/hors tension l'alimentation de ZONE2 (piece separée). (p.138)

9 Touche ZONE2 SOURCE

Elpermet de selectionner la source d'entree pour ZONE2. (p.138)

10 Touche DIMMER

Chaque fais que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 211)

1 Touche STATUS

Chaque fais que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

Panneau avant

hage

Panneau arrière

17

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

12 Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouze faire apparaitre différents régliages enregistrres sur chaque touche, tels que les régliages de la source d'entrée, du niveau du volume et du mode audio. (p. 133)

Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

REMARQUE

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

Borne AUX1-HDMI

Ceci sort à connecter des apparciels de sortie compatibles HDMI avec des apparciels tels que des caméscopés et des consoles de peux. (p.58)

16 Port USB

Ceci sera connecter des dispositifs de stockage USB (teils que des dispositifs mémoire USB). (p. 59)

16 Prise SETUP MIC

Ceci sert a connecter le microphone d'etalonnage de son fourni. (p. 178)

Panneau avant

hage

Panneau arrête

18

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Affichage

Témoins de mode de signal d'entrée

Ceuxci allument en fonction des réglages du mode d'entrée audio de chaque source d'entrée. (p. 174)

Témoins du surround arrière

Ces témoins s'allument lorsqu'les signaux audio sont transmis à partir des enceintes surround arrêté. (p. 189)

3 Témoins du décodeur

Ces tiemoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

4 Temoin Audyssey

Ces témoins s'allument lorsque "MultEQ® XT32", "Dynamic EQ", "Dynamic Volume" ou "Audyssey LFC™" a été configuré. (p. 153)

Témoins de mode de réception du tuner

Ceuxci s'allument en fonction des conditions de réception lorsque la source d'entrée est réglée sur "Tuner".

TUNED: S'allume lorsque l'émission est correctement symonisée.
STEREO: S'allume lors de la réception d'émissions de radio FM.
RDS: S'allume lors de la réception d'émissions RDS.

6 Témoin de minuterie

Ces tiemoins s'allument lorsque la minuterie sommeil a ete selectionnee. (p. 131)

7 Temoin circulaire

Ceci est affché lorsque la source d'entrée est "HEOS Music" quand vous lisez de la musique.

Panneau avant

hage

Panneau arrière

19

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

8 Témoin de volume
Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (p. 69)

10 Affichage des informations
Le nom de la source d'entrée, le mode audio, les valeurs des réglages et autres informations sont affichés ici.
Témoins de signal d'entrée
Le témoin respectif s'allumera en fonction du signal d'entrée. (p. 174)
Témoin ZONE2
Ce témoin s'allume lorsque la ZONE2 (piece séparée) est sous tension. (p. 138)

Panneau avant

hage

Panneau arrière

20

Télécommande

Panneau arrête

Pour plus de détails, voir la page suivante.

21

Contents

Connexions Lecture Reglages Conseils Annexe

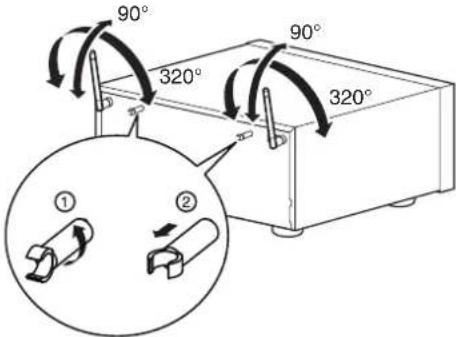

Antennes en tige pour le Bluetooth/le réseau local sans fil

Tenez cette antenné verticalément lors de la connexion à un réseau via un réseau local sans fil, ou lors de la connexion à un apparéil portable via Bluetooth. (ICP p. 63)

L'attache-cable de I'antenne peut etre suprimee du panneau arriere. (1) Faites tourner I'attache-cable de I'antenna a 90 degrs vers la gauche.

(2) Retirez l'attache-cable de I'antenne vers vous.

L'attache-cable de I'antenne est nécessaire lorsque vous transportez cet appeareil. Conservez-la dans un endroit sur
Fixez l'attache-cable de I'antenne en suivant les etapes pour I'enlever dans le sens inverse.

2 Prises REMOTE CONTROL

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet apparéil et les apparéils externes depuis une autre piece. (12 p. 64)

3 Bornes video (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes video.

"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 56)
"Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc (p.57)

4 Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

"Connexion 2: Televiseur equipe d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)" (p. 54)
"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 56)
"Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc (p. 57)

Panneau avant

hage

Panneau arrière

22

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Borne NETWORK

Sert à connecter un cable LAN lors de la connexion à un réseau LAN cable. (p. 62)

6 Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

"Connexion 1: Televiseur equipoed'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) (p.53)
"Connexion 2: Téleviseur équipe d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)" (p.54)
"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 56)
- "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 57)

7 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 66)

Borne RS-232C

Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l'Utilisateur du contrôleur domestique externe pour plus d'informations sur le contrôle en série de cet apparéil.

Veuillez executer la procedure ci-dessous auparavant.

① Mettez en marche cet apparéil.
Eteignez cet appareil a partir du contrroleur externe.
3 Verifie que l'appareil est en mode veille.

Panneau avant

hage

Panneau arrête

23

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

9 Bornes d'antenne FM/AM (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (10 p. 60)

Borne TRIGGER OUT

Utilisées pour connecter des dispositifs équipés de la fonction trigger. (p. 65)

1Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogue.

"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 56)
"Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 57)

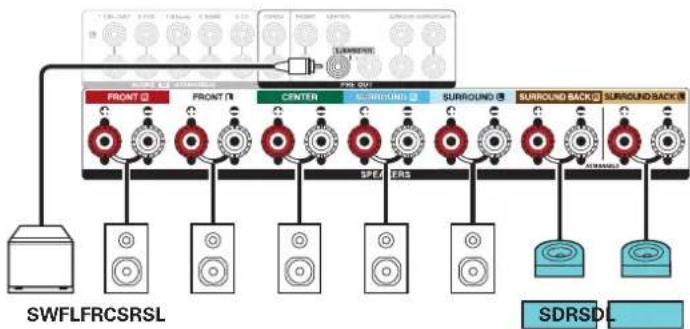

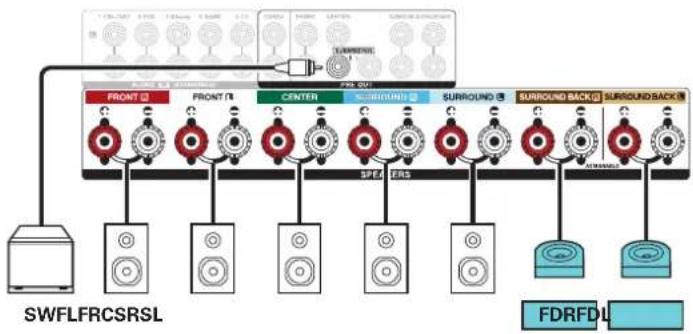

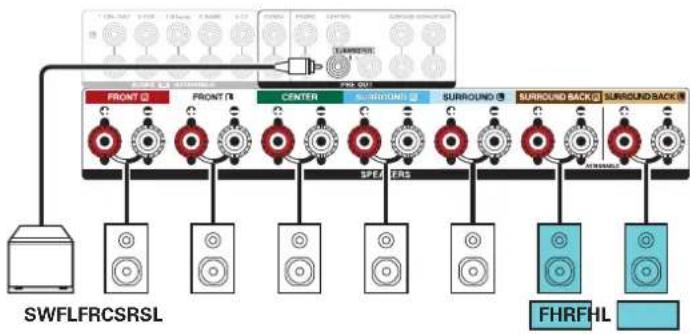

Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 36)

18 Bornes PRE OUT

Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.

"Connexion du subwoofer" (p. 37)

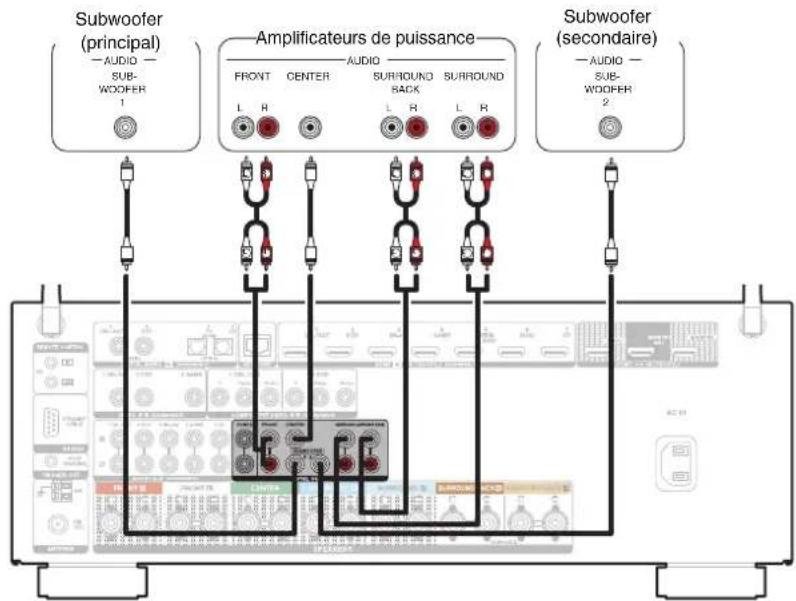

- "Connexion d'un amplificateur de puissance externe" (p. 51)
"Connexion 3: Connexion à l'aide d'un amplificateur externe (ZONE2)" (p. 137)

13 Bornes video composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes video composantes.

"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 56)
"Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc (195 p. 57)

REMARQUE

• Ne touche pas les broches internes des connecteurs sur le panneau arrêté. Une éventuelle décharge électrique pourrait endommager de façon permanente votre apparéil.

Panneau avant

hage

Panneau arrête

24

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Télécommande

Panneau avant

hage

Panneau arrière

Touches ZONE SELECT

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande.

"Lecture dans ZONE2" (p. 138)
-Fonctionnement du menu" (p. 144)

Touches selection de source d'entrée

Elles permettent de selectionner la source d'entree.

"Selection de la source d'entrée" (p. 68)
Lecture dans ZONE2" p.138

Boutons de recherche de canal/page (CH/PAGE ▲V)

Ceuxci selectionnent les stations de radio enregistrées aux prééglages ou aux pages du commutateur. (p. 85)

4 Touche MUTE (dX)

Cette touche met en sourdine la sortie audio.

"Coupure temporaire du son (Sourdine)" (p. 69)
"Coupure temporaire du son (Sourdine) (ZONE2)" (p. 139)

5 Touche Information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 216)

6 Touches curseurs ( )

Elles permettent de selectionner des éléments.

5

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Panneau avant

hage

Panneau arrière

26

Télécommande

X

7 Touche BACK

Elle permet de revenir à l'écran précédent.

8 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture. Touches d'accord montant/descendant (TUNE +, -)

Ceuxci selectionnent soit les émissions FM soit les émissions AM. (p.79)

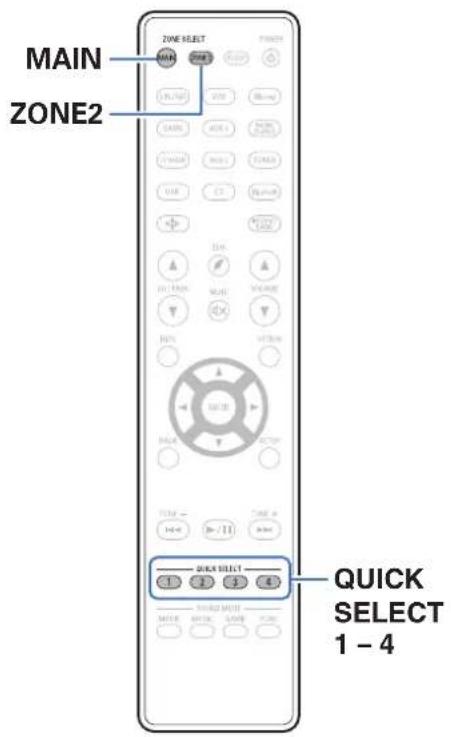

9 Touches QUICK SELECT (1-4)

Ceuxci appelent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 133)

10 Touches SOUND MODE

Elles permettent de selectionner le mode audio. (p. 116)

Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (p.9)

1 Touche SLEEP

Elle permitted regler la minuterie sommeil. (p.131)

Contents

Connexions Lecture Reglages Conseils Annexe

18 Touche POWER (D)

Elle permet demettre sous/hors tension l'alimentation.

"Mise sous tension" (p. 68)
Lecture dans ZONE2 (p. 138)

1 Touche du mode ECO (

Elle permet de passer en mode ECO. (p. 205)

15 Touches VOLUME (▲V)

Elles permettent d'ajuster le niveau du volume.

“Réglagedu volume" (p.69)
- Reglage du volume (ZONE2) (p. 139)

16 Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

1 Touche ENTER

Elle permet de déterminer la seLECTION.

18 Touche SETUP

Elle permit d'afficher le menu sur l'écran du téléviseur. (p. 144)

Panneau avant

hage

Panneau arrière

27

Télécommande

Contents

xions

James Conseils Annexe

Contenu

Installation des enceintes 29

Branchement enceintes 36

Connexion d'un téléviseur 52

Connexion d'un dispositif de lecture 55

Connector un dispositif mémoire USB au port USB 59

Connexion d'une antenne FM/AM 60

Connexion à un réseau domestique (LAN) 62

Connexion d'un dispositif de commande externe 64

Connexion du cordon d'alimentation 66

REMARQUE

• Ne pas brancher le cordon d'alimentation avant que tous les raccordements n'都要 été effectuels. Toutefois, lorsque "Assistant de config." est en cours d'exercice, suive les instructions de l'écran "Assistant de config." (page 8 du "Guide de démarriage rapide" à part) pour effectuer les raccordements. (Lorsque "Assistant de config." est en cours d'exercice, les bornes d'entree/sortie ne sont pas conductrices.)
• Ne pas mêler les cordons d'alimentation avec les cables de connexion. Vous risquez de générer un bourdonnement ou du bruit.

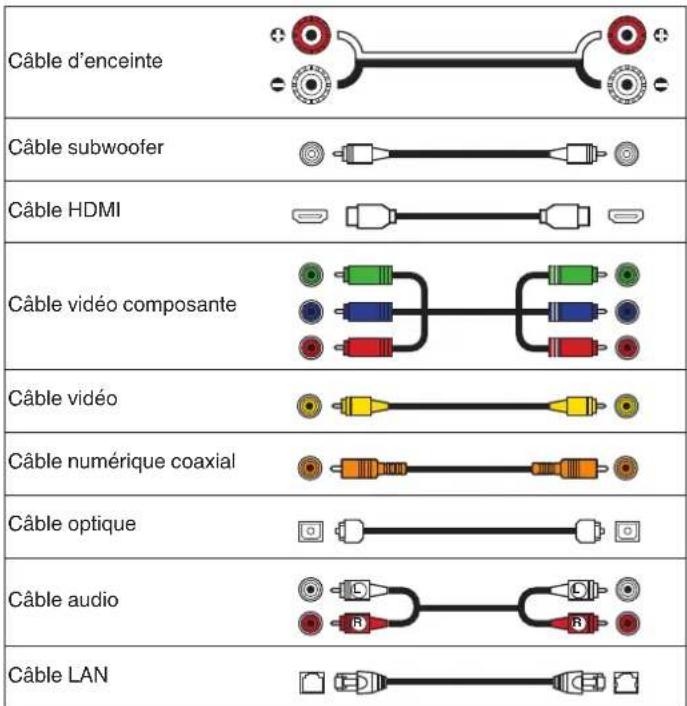

Cables utilisés pour les connexions

Fournit les cables nécessaires en fonction des dispositifs que vous souhaitez connecter.

Panneau avant

nage

Panneau arrête

28

Télécommande

Contents

xions

James Conseils Annexe

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR (Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.
C (Enceinte centrale) :	Placez l'enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.
SL/SR (Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d'écoute.
SBL/SBR (Enceinte surround arrêté gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
SW 1/2 (Subwoofer) :	Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l'avant de votre piece.

Panneau avant

hage

Panneau arrête

29

Télécommande

Contents

xions

James Conseils Annexe

FHL/FHR(Enceinte hauteavant gauche/droite) :	Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant.Installez-les aussi pres que possible du plafond et réglez-les en position d'écoute principale.
TFL/TFR(Enceinte supérieureavant gauche/droite) :	Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votreposition d'écoute principale et alignnez-les avec les enceintes avant gauche et droite.
TML/TMR(Enceinte supérieurecentre gauche/droite) :	Montez les enceintes supérieure centre gauche et droite directement au-dessus de la positionprincipal d'écoute et alignnez-les avec les enceintes avant gauche et droite.

Panneau avant

hage

Panneau arrête

30

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

FDL/FDB

(Enceinte Dolby avant gauche/ droite) :

Placez l'enceinte Dolby Atmos Enabled avant sur la borne de l'enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte frontale.

SDL/SDR

(Enceinte Dolby surround gauche/ droite):

Placez l'enceinte Dolby Atmos Enabled surround sur l'enceinte d'ambiance. Pour une enceinte Dolby Atmos Enabled integre avec une enceinte d'ambiance, placez l'enceinte Dolby Atmos Enabled a la place de l'enceinte d'ambiance.

A propos des enceintes Dolby Atmos Enabled

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vou puevez profiter du son Dolby Atmos 3D meme dans un environnement ou les enceintes ne peuvent pas etre installes au plafond.

Panneau avant

hage

Panneau arrière

31

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

• Cet apparéil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde.
• Dolby Atmos n'est pas pris en charge dans une configuration d'enceintes 5.1.1 canaux ou inférieure.
• DTS:X peut être sélectionné indépendamment de la configuration des enceintes.
• L'illustration ci-dessous indique à chaque hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installerer exactement à cette hauteur.

Plan des enceintes haute
[Vue de dessus]

Panneau avant

hage

Panneau arrête

32

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes surround arrête

Lorsque des enceintes 5.1 canaux sont instalées

Lorsque you utilisez une seule enceinte surround arriere, placez-la directement derriere la position d'ecoute.

hage

Panneau arrière

33

Contents

Connexions

Fecture Reglages Conseils Annexe 1

Plan complément les enceintes haute et les enceintes supérieures

Exemple de plan des enceintes

Combaison de plan 5.1 canaux et d'enceintes avant-haut.

Exemple de plan d'enceintes supérieures

Combaison de plan 5.1 canaux et d'enceintes supérieures centre.

Panneau avant

hage

Panneau arrière

34

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Exemple de plan d'enceintes Dolby Atmos Enabled

Combinaison de plan 5.1 canaux et d'enceintes Dolby avant.

Panneau avant

hage

Panneau arrière

35

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Branchement enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet apparéil.

Avant le branchement des enceintes

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les cables d'enceinte de façon à ce qu'ilns ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arriere ou si les cotes + et - entrent en contact. ("Circuit de protection" (E p. 268))
• Ne touchez jamais les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous electrocuter. Lorsque l"Assistant de config." (page 8 du "Guide de démarriage rapide" à part) est en cours d'exercution, suivez les instructions de l'écran "Assistant de config." pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque "Assistant de config." est en cours d'exercution.)
  Utilisez des enceintes avec une impedance de 4 à 16 Ω/ohms.

REMARQUE

• Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 - 6 Ω/ohms.

• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:< PAL>" s'affiche sur l'écran.

• Appuyez trois fois sur DIMMER sur l'appareil principal. "Sp.lmp.:<8ohms> s'affiche sur I'ecran.
• Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal pour selectionner l'impédance.

8ohms (Défaut) :	Sélectionnéz-le lorsque l'impédance pour toutes les enceintes connectées est de 8 Ω/ ohms ou plus.
6ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.
4ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

hage

Panneau arrête

36

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

■ Connexion des cables d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (noire) des enceintes connectées à cet apparéil, et voirlez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du cable d'enceinte, puis torsadez fermement le fil conducteur ou coupeze-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Inserez le fil conducteur du cable d'enceinte dans la garde de la borne de l'enceinte.

4 Tournez la borne de I'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

■ Connexion du subwoofer

Utilisez un cable adapté pour connecter le subwoofer. Il est possible de raccorder deux subwooers à cet apparéil.

Pour utiliser deux caissons de bassé, réglez "Subwoofer" à 2 enceintes" dans le réglage "Config. enceintes". (p. 188)

Vous pouvez régler séparément le niveau et la distance pour le subwoofer 1 et le subwoofer 2.

Panneau avant

hage

Panneau arrière

37

Télécommande

A propos des étiquettes du cable (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrêté ont des codes de couleur pour l'identification de chaque canal.

Fixez l'étiquette du cable correspondant à chaque enceinte sur chacun des cables d'enceinte. Cela facilité le branchement du cable approprié sur les bornes d'enceintes du panneau arrêté.

Bornes d'enceintes Couleur
FRONT L Blanc
FRONT R
CENTER
SURROUND L Bleu clair
SURROUND R Bleu
SURROUND BACK L Beige
SURROUND BACK R
FRONT HEIGHT L Beige
FRONT HEIGHT R
ZONE2 L Beige
ZONE2 R
TOP FRONT L Beige
TOP FRONT R
TOP MIDDLE L Beige
TOP MIDDLE R
FRONT DOLBY L Beige
FRONT DOLBY R
SURROUND DOLBY L	Beige
SURROUND DOLBY R	Marron
SUBWOOFER	Noir

38

Contents

Connexions

Ture Reglages Conseils Annexe

Attachez l'étiquette du cable pour chaque canal à son cable d'enceinte comme indiquedans le diagramme.

Reportez-vous au tableau et attachez l'étiquette à chaque cable d'enceinte.

Puis, effectuez la connexion pour que la couleur de la borne d'enceinte corresponde à l'étiquette du cable.

【Méthode de fixation de l'étiquettes du cable】
Enceintes

Panneau avant

hage

Panneau arrière

39

Télécommande

Contents

xions

James Conseils Annexe

Configuration de l'enceinte et paramétrages de l"Affectation des Amplis"

Cet appareil est equiped d'un amplificateur de puissance a 7 canaux. En plus du système à 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de "Affectation des Amplis" en fonction de l'application, par exemple les systèmes à 7 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (p. 186)

Effectuez le paramétrage "Affectation des Amphis" en fonction du nombre de pieces et de la configuration des enceintes qui seront installées. (p. 186)

Lire une enceinte et zone		“Affectation des Amphis" réglages	Page de connexion
MAIN ZONE ZONE2
5.1 canaux	2 canaux (pré-sortie)	Régable dans tous les modes “Affectation des Amphis”.	41
7.1 canaux (surround arrière)	2 canaux (pré-sortie)	Surround arrière (Défaut) 42	—
7.1 canaux (avant-haut)	2 canaux (pré-sortie)	Avant haut 43	—
7.1 canaux (supérieur avant)	2 canaux (pré-sortie)	Avant plafond 44	—
7.1 canaux (supérieur central)	2 canaux (pré-sortie)	Centre plafond 45	—
7.1 canaux (enceinte avant Dolby Atmos Enabled)	2 canaux (pré-sortie)	Dolby avant 46	—
7.1 canaux (enceinte surround Dolby Atmos Enabled)	2 canaux (pré-sortie)	Dolby surround 47	—
5.1 canaux (connexion bi-amp pour enceinte avant)	2 canaux (pré-sortie)	BI-AMP 48	—
5.1 canaux + deuxieme paire d'enceinte avant	2 canaux (pré-sortie)	Front B 49	—
5.1 canaux	2 canaux (sortie enceinte)	ZONE2 50	—

Le mode son qui peut etre selectionne varie en fonction de la configuration de l'enceinte. Veuillez you reporter a "Modes audio et canaux de sortie" (p.252) pour les modes sonores qui sont pris en charge.

40

Contents

xions

James Conseils Annexe

Branchement d'enceintes 5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base.

SWFLFRCRSRL

Panneau avant

hage

Panneau arrière

41

Télécommande

Branchement d'enceintes 7.1 canaux

Système de canal 7.1 pour la lecture d'ambiance.

Exemples de connexions avec utilisation d'enceintes surround arrête

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrêté.

Parametrez l'option "Mode affection" sur "Surround arrêté" dans le menu. (p. 186)

Lorsque you utilisez une seule enceinte surround arriere, connectez-la a la borne SURROUND BACK L.

42

Contents

xions

ages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes avant-haut

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

• Paramétrz l'option "Mode affectation" sur "Avant haut" dans le menu. (p. 186)

43

Exemple de connexions avec utilisation d'enceintes supérieures avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

Parametrez I'option "Mode affectation" sur "Avant plafond" dans le menu. (p. 186)

44

Exemple de connexions avec utilisation d'enceintes centrales supérieures

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

Parametrez l'option "Mode affectation" sur "Centre plafond" dans le menu. (p.186)

Panneau avant

hage

Panneau arrête

45

Télécommande

Index

Exemple de connexions avec utilisation d'enceintes Dolby Atmos Enabled avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

Parametrez l'option "Mode affection" sur "Dolby avant" dans le menu. (p. 186)

46

Exemple de connexions avec utilisation d'enceintes Dolby Atmos Enabled surround

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

Parametrez l'option "Mode affection" sur "Dolby surround" dans le menu. (p. 186)

47

Contents

Connexions

Ture Reglages Conseils Annexe

Branchement d'enceintes 5.1 canaux : Connexion bi-amp des enceintes avant

Ce système permet d'effectuer une lecture 5.1 canaux. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d'une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l'EMF (puissance returnée sans être sortie) du woofer de s'écouler dans le tweeter sans affecter la qualité sonore, produitant une qualité sonore supérieure.

• Paramétrez l'option "Mode affectation" sur "BI-AMP" dans le menu. (p. 187)

REMARQUE

• Lors de la réalisation de connexions en mode double amplificateur, voirlez à-retirer la tôle ou le cable de court-circuit des bornes des haut-parlieurs des aigus et des graves.

48

Contents

xions

James Conseils Annexe

Branchement d'enceintes 5.1 canaux : Deuxieme paire d'enceintes avant

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

• Paramétrz l'option "Mode affectation" sur "Front B" dans le menu. (p. 187)

nage

Panneau arrière

49

Branchement d'enceintes multi-zones

■ Branchement de l'enceinte 5.1 canaux (MAIN ZONE) + 2 canaux (ZONE2)

Cetme de connexion construit un syste denceinte a canaux 5.1 dans la MAIN ZONE et un syste a 2 canaux dans la ZONE2.

ZONE2

• Paramétrz l'option "Mode affectation" sur "ZONE2" dans le menu. (p. 187)

50

Contents

xions

ages Conseils Annexe

■ Connexion d'un amplificateur de puissance externe

Vou puez utisir cet appareil comme un preamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutan un amplificateur de puissance a chaque canal, la realite du son peut etre ameliorée.

Selectionne la borne a utiliser et branchez l'appareil.

Lorsque you utilisez une seule enceinte surround arriere, connectez-la a la borne du canal gauche (G).

Panneau avant

hage

Panneau arrière

51

Télécommande

Connexion d'un téléviseur

Connectez un téléviseur à cet apparéil pour que la video d'entrée soit transmise au téléviseur. Vous pouze également profiter de l'audio de votre téléviseur sur cet apparéil.

La maniere de connecter un téléviseur depend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) permet de dire le son d'un télévisur sur cet apparil en envoyant le signal audio du téléviseur vers cet apparil via le cable HDMI.

"Connexion 1: Televiseur equipe d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)" (p.53)
"Connexion 2 : Téleviseur équipé d'une borne HDMI Vous ne pouvez pas connecter la TV à et incompatible avec la fonction ARC (Audio Return cet apparéil. Channel)" (p. 54)

52

Contents

xions

ages Conseils Annexe

Connexion 1 : Televiseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)

Utilisez un cable HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet apparéil.

Réglez "HDMI Contrôle" sur "Marche" lorsque vous utilisez un téléviseur prenatal en charge la fonction ARC. (p. 162)

• Lors de l'utilisation de la fonction ARC, connectez à la borne HDMI MONITOR 1.

Panneau avant

hage

Panneau arrière

53

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion 2 : Televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)

Utilisez un cable HDMI pour connecter le téléviseur à cet apparéil.

Pour écouter l'audio du téléviseur sur cet apparéil, utilisez le cable optique pour connecter le téléviseur à cet apparéil.

54

Contents

xions

James Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est equipé de trois types de bornes d'entrée video (HDMI, video composante et video composite) et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Selectionnez les bornes d'entree sur cet appeareil en fonction des bornes sur le dispositif que you souhaitez connecter.

Si le dispositif connecté à cet apparéil est équipé d'une borne HDMI, il est recommendé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et video peuvent être transmis via un cable HDMI unique.

• "Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 56)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 57)
• "Connexion d'un caméoscope video ou d'un console de yeux" (t 0 p. 58)

Connectez les dispositifs a cet apparieil comme indique par les sources d'entree imprimees sur les bornes d'entree audio/video de cet apparieil.
- La source qui est assignée aux connecteur HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN,VIDEO IN et AUDIO IN peut être modifiée. Voir "Affectation des entrées" pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (p. 171)
- Pour dire des signaux audio qui sont entres dans cet appareil sur un téléviseur connectee en HDMI, dans le menu reglez "Sortie audio HDMI" sur TV. (k p. 160)
- Pour de profiter d'un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2.

Panneau avant

hage

Panneau arrête

55

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'un décodeur (Tuner satellite/TV par cable)

Cette explication utilise la connexion avec un tuner satellite/cable TV STB comme exemple.

Selectionnez les bornes d'entrée sur cet apparéil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant

hage

Panneau arrriere

56

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Selectionnez les bornes d'entree sur cet apparil en fonction des connecteurs sur le disposif que you souhaitez connecter.

Panneau avant

hage

Panneau arrière

57

Télécommande

Contents

Connexions

Fecture Reglages Conseils Annexe 1

Connexion d'un caméoscope video ou d'un console de jours

Cette explication utilise la connexion avec un caméoscope video comme exemple.

Connectez un dispositif de lecture à cet apparéil, tel qu'un caméoscope video ou une console de yeux.

Panneau avant

hage

Panneau arrière

58

Télécommande

Contents

xions

James Conseils Annexe

Connector un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du content d'un dispositif mémoire USB" (p. 70).

Denon ne garantit pas que tous les dispositifs memoire USB fonctionnement ou soient alimentetes. Lorsque vous utilisez un disque dur USB portable livre avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet apparil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet apparéil en connectant son port USB à un PC au moyen d'un cable USB.
  N'utilisez pas de cables d'extension pour connecter un dispositif de memoire USB. Ceux-ci peuvent cause radios et les autres apparilis

59

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'une antennne FM/AM

Connectez l'antenne, symtonisez une émission, puis déplacez l'antenne dans la position où le bruit d'arrière-plan devient minime. Ensuite, fixez l'antenne avec du ruban adhésiéf ou autre. ("Écoute de diffusion FM/AM" (p.78))

• Si vous ne parvenez pas à receivevoir un signal radiodiffuse de bonne qualité, nous给您 recommandons d'installer une antenné extérieure. Renseignez-vous dans le magasin où vous avons acheté l'article pour en savoir plus.

REMARQUE

Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques du panneau.

Panneau avant

hage

Panneau arrière

60

Télécommande

Contents

Connexions

Fecture Reglages Conseils Annexe 1

Utilisation de l'antenne à boucle AM

Antenne fixeau mur

Fixez directement au mur sans monter.

Clou, broquette, etc.

Antenne posée sans fixation

Procedez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à "Montage de l'antenne à boucle AM".

Montage de l'antenne à boucle AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant.
2 Insérez la partie saillante dans le trou carré du support.

Panneau avant

hage

Panneau arrière

61

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion à un réseau domestique (LAN)

Cet apparéil peut se connecter à un réseau en utilisant un LAN cable ou un réseau local sans fil.

Vous pouvez connecter cet apparéil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs media
• Lecture de services de diffusion de musique
• Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet apparéil via le réseau
• Fonctionnement avec le système audio surround multi-pieces sans fil HEOS
• Mise à jour du micrologiciel

Contactez un ISP (Internet Service Provider) ou un magasin d'informatique pour la connexion à Internet.

LAN filaire

Pour effectuer des connexions via un LAN cable, utilisez un cable LAN pour connecter le routeur a cet apparéil, comme illustré dans la figure ci-dessous.

Panneau avant

hage

Panneau arrière

62

Télécommande

Contents

xions

James Conseils Annexe

LAN sans fil

Lors de la connexion à un réseau local sans fil, laissez l'antenne en tige pour le réseau local sans fil/la connexion Bluetooth à la verticale sur le panneau arrière.

Voir "Config. Wi-Fi" pour savoir comment connecter à un routeur de réseau local sans fil. (198)

Panneau avant

hage

Panneau arrête

63

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'un dispositif de commande externe

Prises REMOTE CONTROL

Lorsque cet appareil est installe dans un endroit ou les signaux de la telecommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut tous etre controle par la telecommande en connectant un recepteur de telecommande (vendu separement).
Vou pourrez eglement l'utiliser pour commander a distance la ZONE2 (piece separée).

Panneau avant

hage

Panneau arrière

64

Télécommande

Borne TRIGGER OUT

Lorsqu'un apparueil dot d'une prise TRIGGER IN est connecte via une mini-prise monaurale, il est possible de le metre en marche/veille par l'intermediaire du fonctionnement synchronisé avec cet apparie. La prise TRIGGER OUT produit un signal électrique de 12 V DC/150 mA maximum.

REMARQUE

• Utilisez un cable monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N'utilisez pas un cable stereo avec fiche mini.
• Si le niveau d'entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l'apparéil hors tension, puis débranchez-le.

65

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuees, inserez la fiche d'alimentation dans la prise murale.

Vers la prise murale (230 V CA, 50/60 Hz)

Panneau avant

hage

Panneau arrière

66

Télécommande

Contenu

Utilisation basique

Mise sous tension 68

Selection de la source d'entrée 68

Réglage du volume 69

Coupure temporaire du son (Sourdine) 69

Selection d'un mode d'ecoute 116

Lecture d'un apparéil

Lecture avec les lecteurs DVD/Blu-ray Disc 69

Lecture du contenu d'un dispositif mémoire USB 70

Écouter de la musique sur un périphérique Bluetooth 74

Écoute de diffusion FM/AM 78

Lecture audio/service en réseau

Écoute de Radio Internet 89

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 91

Obtenir HEOS App 95

Fonction AirPlay 104

Fonction Spotify Connect 107

Fonctions pratiques

Fonctions pratiques 108

Fonction de contrôle HDMI 128

Fonction Menu intelligent 129

Fonction de minuterie sometime 131

Fonction de selection rapide plus 133

Autres fonctions

Lecture dans la ZONE2 (pièce séparée) 136

Panneau avant

Affichage

Panneau arrête

67

Télécommande

Index

Utilisation basique

Mise sous tension

1 Appuyez sur POWER pourmettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de selection de la source d'entrée lorsque l'appareil est en mode veille pour lemettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur sur l'appareil principal.

Selection de la source d'entrée

1 Appuyez sur la touche de selection de la source d'entrée pour la lecture.

La source d'entrée souhaïée peut être selectionnée directement.

• Vous pouvez également sélectionner la source d'entrée en actionnant la touche SOURCE SELECT sur l'appareil principal.

68

Contents Connexions

Réglag

e

Réglage du volume

1 Utilisez VOLUME pour regler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son (Sourdine)

1 Appuyez sur MUTE 品

• Le témoin MUTE de l'écran clignote.
• s'affiche sur l'écran du téléviseur.

Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 152)
- Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Lecture avec les lecteurs DVD/Blu-ray Disc

Vous trouverez ci-dessus la procEDURE pour la lecture avec les lecteurs DVD/Blu-ray Disc.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV.
② Sélectionnez l'entrée de cet apparéil en guise d'entrée TV.

2 Appuyez sur POWER pourmettre l'appareil sous tension.

3 Appuyez sur DVD ou Blu-ray pour commuter une source d'entrée pour un lecteur utilisé pour la lecture.

4 Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent êtrelus sur cet apparéil.
• Cet apparéil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet apparéil sont les suivants. Voir "Lecture de dispositifs mémoire USB" (13 p. 248) pour plus de détails.

WMA
MP3
WAV
MPEG-4 AAC
- FLAC
Apple Lossless
DSD

70

Contents

Connexions

are

Pils Annexe

Lecture des fichiers d'un dispositif mémoire USB

1 Insérez un dispositif mémoire USB formaté en FAT32 sur le port USB.
2 Appuyez sur USB pour passer à la source d'entrée "USB".
3 Sélectionnéz le nom de cet apparéil.

4 Parcourez la musique sur votre disposifit mémoire USB et seLECTIONNZ une musique à litre.

• Quand vous selectionnez une musique à dire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Panneau avant

hage

Panneau arrête

71

Télécommande

5 Utilisez pour selectionner "Jouez maintainant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
►/II	Lecture / Pause
►	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédent/page suivante dans l'affichage de la liste

Lorsqu'un fichier audio MP3 contient des images de l'album, celles-ci peuvent etre affichees pendant la lecture du fichier.

REMARQUE

• Notez que Denon ne pourrait être tenu responsable de quelques manières que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.

72

Contents Connexions

Réglag

e

- Opérations accessibles dans le menu des options

"Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 111)
"Réglage de la tonalité (Tonalité)" (p. 112)
"Affichage de la video voulue lors de la lecture audio (Select. Video)" (p.113)
"Lecture de la même musique dans toutes les zones (Toutes zones stéreo)" (p. 115)

Panneau avant

hage

Panneau arrête

73

Télécommande

Écouter de la musique sur un périphérique Bluetooth

Les fichiers musicaux sur les périhériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet apparéil via un apparuiement et en connectant cet apparéil à l'aide du périhérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 30 m.

REMARQUE

Pour lire de la musique a partir d'un périhérique Bluetooth, le périhérique Bluetooth doit prendre en charge le profil A2DP.

74

Contents Connexions

Réglag

e

Lecture de musique à partir d'un périphérique Bluetooth

Afin d'écouter de la musique à partir d'un périhérique Bluetooth sur cet apparéil, le périhérique Bluetooth doit d'abord être apparié avec cet apparéil.

Une fois le périphérique Bluetooth appariet, il n'a pas besoin d'être appariet à nouveau.

1 Appuyez sur POWER pourmettre l'appareil sous tension.
2 Appuyez sur Bluetooth.

Lors de la première utilisation, l'appareil ira en more d'appariement automatiquement et "Pairing..." apparaitra sur I'ecran de I'appareil.
3 Activez les réglages Bluetooth sur votre périphérique mobile.

4 Sélectionnez cet apparéil lorsqu'on nom s'affiche dans la liste des apparéils affichés sur l'écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affché sur l'écran de l'appareil.

Effectuez la connexion avec le périphérique Bluetooth à proximé de l'appareil (environ 1 m).

5 Lecture de musique à l'aide de n'importe qu'elle application sur votre périhérique Bluetooth.

• Le périphérique Bluetooth peut également être commandé avec la télécommande de cet apparéil.
• La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appeareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Touches de commande	Fonction
►/II	Lecture / Pause
►	Passer à la plage précédente/Passer à la plage suivante

• Appuyez sur STATUS de cet appeareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.

Panneau avant

hage

Panneau arrête

75

Télécommande

Contents

Connexions

are

Pils Annexe

Apparlement avec d'autres périphériques Bluetooth

Jumeler un apparéil Bluetooth avec l' apparéil.

1 Activez les réglages Bluetooth sur votre périphérique mobile.
2 Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes. L'appareil passera en mode d'appariement.
3 Sélectionnez cet apparéil lorsque son nom s'affiche dans la liste des apparéils affichés sur l'écran du périphérique Bluetooth.

• Cét apparéil peut être apparié avec un maximum de 8 périphérique Bluesh. Lorsqu'un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.
• Vous pouvez également passer en mode d'apparitionement en appuyant sur le bouton OPTION lorsque l'écran de lecture est affché et en scélectionnant "Mode de couplage" dans le menu d'options affché.

REMARQUE

• Pour faire fonctionner le périhérique Bluetooth avec la télécommande de cet apparéil, le périhérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet apparéil n'est pas garantie de fonctionner avec tous les périḥériques Bluetooth.
• Selon le type de périphérique Bluetooth, cet apparéil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

- Opérations accessibles dans le menu des options

Apparlement avec d'autres peripériques Bluetooth (p. 76)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (R p. 111)
"Reglage de la tonalité (Tonalité)" (p. 112)
"Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 113)
"Lecture de la même musique dans toutes les zones (Toutes zones stéreo)" (p. 115)

Panneau avant

hage

Panneau arrête

76

Télécommande

Contents Connexions

Réglag

ke

Reconnexion à cet apparéil à partir d'un périphérique Bluetooth

1. Une fois l'appariume terminé, vous pouvez connecter le péripérisque de Bluetooth sans effectuer d'opération sur cet apparéil.
2. Cette opération doit également être effectue lorsque vous commutez la péripérisque Bluetooth pour la lecture.

1 Si un péripérisque Bluetooth est connecté, désactivez le réglage Bluetooth de ce péripérisque pour le déconnecter.
2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter.
3 Sélectionnez cet apparéil dans la liste des péripériques Bluetooth affichée sur votre péripérisque Bluetooth.
4 Ecoutez de la musique à l'aide de n'importe qu'elle application sur votre périphérique Bluetooth.

• L'écran passé automatiquement sur l'écran de lecture "Bluetooth" si un apparéil Bluetooth est connecté et que l' apparéil est allumé.
  Lorsque les parametres "Commande reseau" de cet apparieil sont regles sur Toujours actif et un periphérique Bluetooth est connecté avec I'unité en etat de veille, l'alimentation de I'apparil se mettra sous tension automatquement. (p.202)

Panneau avant

hage

Panneau arrête

77

Télécommande

Écoute de diffusion FM/AM

Écoute de diffusion FM/AM

1 Connectez l'antenne. ("Connexion d'une antennne FM/ AM" (p. 60))
2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".

[Afficheur de cet apparéil]

3 Appuyez sur OPTION.
L'écran de menu d'options s'affiche.
4 Utilisez pour selectionner "FM/AM", puis appuyez sur ENTER.
Cela affiche la bande de reception de I'ecran d'entree.

5 Utilize pour sélectionner "FM" ou "AM", puis appuyez sur ENTER.

FM : Pour écouter une station FM.
AM: Pour écouter une station AM.

6 Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "Auto" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuelle à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Auto". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence.

En mode "Auto", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise.

Dans ce cas de figure, utilisez le mode "Manuel" ou le mode "Accord direct" pour rechercher la station de votrechioix.

Touches de commande Fonction

TUNE +, - Sélectionner la station radio (haut/bas)
CH/PAGE ▲▼	Sélectionner les stations radio préréglées
△ ∇	Sélectionner la station radio (haut/bas)
◁▷	Sélectionner les stations radio préréglées

Panneau avant

hage

Panneau arrête

79

Télécommande

Contents

Connexions

are

Eils Annexes

- Opérations accessibles dans le menu des options

"Réglage par saisie de la fréquence (Accord direct)" (p. 81)
- Recherche RDS (p. 81)
- Recherche PTY (p. 82)
- "Recherche TP" (18 p. 83)
- "Texte Radio" (1984), p. 83)
"Modification du mode de syntonisation (Mode Réglage)" (p. 84)
"Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)" (p. 84)
"Préroglage de la station radio actuelle (Mém. Préroglages)" (p. 85)
"Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)" (p. 86)
"Saut des stations radio preréglées (Passer préréglage)" (1987)
"Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 111)
"Réglage de la tonalité (Tonalité)" (p. 112)
"Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 113)
"Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 115)

Panneau avant

hage

Panneau arrête

80

Télécommande

Contents Connexions

Réglag

Réglage par saisie de la fréquence (Accord direct)

Vous pouvez entre directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Accord direct", puis appuyez sur ENTER.
L'écran qui vous permet d'entrez la fréquence s'affiche.
3 Utilisez pour selectionner le numero, puis appuyez sur .
- Si est appuyee, l'entree precedente est immediatement annulée.
4 Repetez l'etape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.
5 Quand le réglage est terminé, appuyez sur ENTER. La féquence préréglée est mise au point.

Recherche RDS

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche RDS", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrête

81

Télécommande

Contents Connexions

Réglages Consels Annexe

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires courantes	FINANCE	Finance
INFO	Informations	CHILDREN	Programme pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture	TRAVEL	Voyages
SCIENCE	Science	LEISURE	Détente
VARIED	Divers	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique pour tous	OLDIES	Classique légère
LIGHT M	Vieux titres	FOLK M	Classique
CLASSICS	Musique folk	DOCUMENT	Autres musiques

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche PTY", puis appuyez sur ENTER.
3 Utilisez pour appeler le type de programme souhaite.
4 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrière

82

Télécommande

Contents Connexions

Réglages Consels Anneke

Recherche TP

TP identifie les programmes d'infos sur le traffic routier.

Ceci vous permet de vous renseigner facilement sur le traffic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Recherche TP", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Texte Radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Texte Radio", puis appuyez sur ENTER.
3 Utilisez pour selectionner "Marche", puis appuyez sur ENTER.

• Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.
• Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Panneau avant

hage

Panneau arrête

83

Télécommande

Contents Connexions

Réglag

Modification du mode de syntonisation (Mode Réglage)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode "Auto", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Mode Réglage", puis appuyez sur ENTER.
3 Utilisez pour selectionner le mode de syntonisation, puis appuyez sur ENTER.

Auto :	Recherche et accord automatiques sur une station radio receivable.
Manuel :	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Un maximum de 56 stations radio peut être automatiquement prérégle.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Mém. prérégl. Auto", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

L'appareil commence à symponiser les stations radio automatiquement et à les prérégler.

Lorsque le preréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'options s'étéint.

• La mémoire de prépréglage est écrasée.

Panneau avant

hage

Panneau arrête

84

Télécommande

Contents Connexions

Réglag

e

Préroglage de la station radio actuelle (Mém. Préroglages)

Vous pouvez prerégler vos stations radio préféérées afin de les retrouver plus facilement.

Vous pouvez prerégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérogler. ("Écoute de diffusion FM/AM" (p. 79))
2 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

3 Utilisez pour selectionner "Mém. Préroglages", puis appuyez sur ENTER.

La liste des canaux prédéfinis s'affiche.

4 Utilisez pour selectionner le canal que vous souhaitez prerégler, puis appuyez sur ENTER.

La station radio actuelle est preréglée.

Pour prerégler d'autres stations, repêze les étapes 1 à 4.

Écoute des stations préregliées

1 Utilisez CH/PAGE ▲▼ pour sélectionner la chaîne prépréglée souhaitée.

• Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Panneau avant

hage

Panneau arrête

85

Télécommande

Contents Connexions

Réglag

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio prérgée ou le modifier.
Vous pouvez enter jusqu'à 8 caractères.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Nom préréglé", puis appuyez sur ENTER.
L'écran "Nom préréglé" s'affiche.
3 Utilisez pour Sélectionner le groupe de la station de diffusion à nommer.
4 Utilisez pour selectionner la station radio a nommer, puis appuyez sur ENTER.

5 Utilisez pour selectionner l'étiquette du nom, puis appuyez sur ENTER.
L'écran qui vous permet de modifier le Nom prépréglé s'affiche.
- Si vous sélectionnez "Param. défaut", l'appareil affiche de nouveau la fréquence.
6 Saisissez les caractères, puis appuyez sur "OK".
7 Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

hage

Panneau arrête

86

Télécommande

Contents Connexions

Réglag

e

Saut des stations radio préréglées (Passer préréglage)

Executez la mémoire de prépréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutilles.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Passer prereglage", puis appuyez sur ENTER.

L'écran "Passer préréglage" s'affiche.

3 Pour définir les stations à ignorer par groupes

① Utilize pour Sélectionner le groupe de stations radio à ignorer.
② Appuyez sur △ pour sélectionner "Régl. * - * sur Passer", puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont inclues dans le groupe sélectionné *-.

(*estlenumero du groupe selectionne.)

Pour défini�rees stations à ignorer par stations

① Utilisez pour Sélectionner le groupe de stations radio à ignorer.
② Utilisez △∇ pour sélectionner la station radio à ignorer.
③ Utilisz < pour selectionner "Passer". La station selectionnee ne s'affiche pas.

4 Appuyez sur OPTION pour revenir à l'écran précédent.

87

Contents Connexions

Réglages Consels Anneke

Annulation de Passer préréglage

1 Lorsque l'écran "Passer préréglage" s'affiche, utilisez pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.
2 Utilisez pour selectionner une station radio que vous ne souhaitez plus ignorer.
3 Utilize pour sélectionner "Marche". Le saut est annulé.

REMARQUE

• "Passer préreglage" ne peut pas être annulé pour les groupes.

Panneau avant

hage

Panneau arrête

88

Télécommande

Écoute de Radio Internet

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet appeareil lisent le service de base de données fourni par la station radio Tuneln.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet apparéil sont les suivants. Voir "Lecture de radio Internet" (p. 251) pour plus de détails.

WMA
MP3
MPEG-4 AAC

89

Contents

Connexions

re

gils Annexes

Écoute de Radio Internet

1 Appuyez sur INTERNET RADIO.

• Vous pouvez également appuyer sur 電 (HEOS Music). Utilisez pour sélectionner "Radios internet Tunein", puis appuyez sur ENTER.

2 Sélectionnéz la station que vous souhaïez écouter.

Touches de commande Fonction
▶/■*	Lecture / Pause
↓←→↑*	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• Autorisé lors de l'écoute de Podcasts.

• L'affichageasse du titre de la plage au nom de la station de radio etc.à chaque fois que vous appuyez sur STATUS sur I'appareil principal.

REMARQUE

• Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

- Opérations accessibles dans le menu des options

"Ajout des Favoris HEOS" (p. 109)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (R p. 111)
“Réglage de la tonalité (Tonalité)” (p. 112)
"Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 113)
" Lecture de la même musique dans toutes les zones (Toutes zones stéreo)" (p. 115)

Panneau avant

hage

Panneau arrête

90

Télécommande

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

• Cet apparéil peut dire les fichiers musicaux et les pistes de lecture (m3u, wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau.
• Formats pris en charge : Pour plus de détails, reportez-vous à "Lire un fichier sauvégarde sur un ordinateur ou sur un NAS" (« p. 250).

WMA
- MP3
WAV
MPEG-4 AAC
- FLAC
Apple Lossless
DSD

91

Contents

Connexions

are

Pils Annexe

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Suivez cette procédure pour dire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

1 Appuyez sur (HEOS Music).
2 Utilisez pour selectionner "Serveur de musique", puis appuyez sur ENTER.

3 Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

4 Parcourez la musique sur votre PC/NAS et selectionnez une musique à dire.

• Quand vous selectionnez une musique à dire, on vous demandera comment vous pouze écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Panneau avant

hage

Panneau arrête

92

Télécommande

Contents Connexions

Réglages Consels Anneke

5 Utilisez pour selectionner "Jouez maintainant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
/III	Lecture / Pause
I<\->I	Précédent / Suivant
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Lorsqu'un fisier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent ettre affichees pendant la lecture du fisier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA.
• Les fichiers WMA Lossless peuvent être lus avec un serveur prénant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.

REMARQUE

• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l'audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l'aide d'un LAN cable.
  L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabetique à cause des specifications du serveur, il se peut que la recherche par la première dette ne fonctionne pas correctement.

93

Contents Connexions

Réglag

e

- Opérations accessibles dans le menu des options

"Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 111)
"Réglage de la tonalité (Tonalité)" (p. 112)
"Affichage de la video voulue lors de la lecture audio (Select. Video)" (p.113)
"Lecture de la même musique dans toutes les zones (Toutes zones stéreo)" (p. 115)

Panneau avant

hage

Panneau arrête

94

Télécommande

Obtenir HEOS App

Depuis HEOS App, you pouze utilise de nombreux services de diffusion de musique en ligne. Plusieurs options s'offrent a vous selon voite situation géographique. Pour plus d'informations concernant les services disponibles dans voite zones géographique, rendez-vous sur http:// www.HEOSbyDenon.com

Téléchargez HEOS App sur iOS ou Android en recherchant "HEOS" sur l'App Store, sur Google Play ou sur Amazon Appstore.

Download on the

App Store

GETITON

Google Play

Available at

amazon

hage

Panneau arrête

95

Contents Connexions

Réglaces Consels Anneke

Compte HEOS

Vou pous enregister un compte HEOS sur Compte HEOS (p. 204) dans le menu de cet appeareil ou en cliquant sur I'onglet "Musique", icone "Réglages" - dans le HEOS App.

Qu'est-ce qu'un Compte HEOS?

Un Compte HEOS est un compte principal ou "porte-clé" qui vous permet de contrôler tous les services de musique HEOS à l'aide un identifient et un mot de passer des unique.

Pourquoi se创建工作 un Compte HEOS?

Gracé à ce Compte HEOS, il vous suffit d'entrez votre identifient et leur mot de passer une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l'application sur différents dispositifs.

Il vous suffit de vous identifier sur votre Compte HEOS depuis n'importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi direvres historique de lecture et vos listedes de lecture, meme chez des amis qui ecoutent leur musique sur leur propre systeme HEOS.

Se creer un Compte HEOS

À votre première utilisation d'un service de musique depuis le menu "Musique" principal de HEOS App, il vous sera demandé de créé un Compte HEOS.

■ Modifier son Compte HEOS

1 Appuyez sur l'onglet "Musique".
2 Sélectionnez l'icone Réglages en haut à gauche de l'écran.
3 Sélectionnez "Compte HEOS".
4 Changez votre zone géographique, votre mot de passer, supprimez votre compte ou déconnectez-vous.

Panneau avant

hage

Panneau arrête

96

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Lecture depuis des services de diffusion de musique

Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d'une souscription gratuite et/ou payante. Plusieurs options s'offrent à vous selon notre situation géographique. Pour plus d'informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http://www.HEOSbyDenon.com

■ Sélectionner une piece/un dispositif

1 Appuyez sur l'onglet "Pièces" et seLECTIONnez AVR-X3400H s'il y a plusieurs dispositifs HEOS.

• Appuyez sur l'icone en haut à droite de l'écran pour changer le mode主编.
  Voussous pouvez modifier le nom affiché.

Panneau avant

hage

Panneau arrête

97

Télécommande

Contents

Connexions

are

Pils Annexe

■ Sélectionner le morceau ou la station depuis les différentes sources musicales

1 Appuyez sur l'onglet "Musique" pour selectionner une source musicale.

• Tous les services musicaux affichés sont susceptibles de pas etre disponibles dans voitre region.

Panneau avant

hage

Panneau arrière

98

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

2 Parcourir les musiques à生存.

Après avoir sélectionné un morceau ou une station de radio, l'application vous redirigera automatiquement sur l'écran "A l'écoute".

Lorsque you selectionnez un morceau à litre, on you demandera comment you voulez écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Lorsque you selectionnez une station de radio, les éléments suivants s'affichent.

Jouez maintainant :	Permet de dire immédiatement l'élement選érationné.
Ajouter aux favoris HEOS :	Ajoute aux favoris HEOS.

Panneau avant

hage

Panneau arrête

99

Télécommande

Contents

Connexions

are

Pils Annex

Écouter la même musique dans plusieurs pieces

HEOS est un vrai système audio multi-pieces qui synchronise les lectures audio entre différents appareils HEOS pour que la lecture se fasse de maniere synchronisée dans différentes pieces, avec un son extraordinaire! Vous pouze facilement ajouter et synchroniser jusqu'à 32 dispositsifs HEOS à votre système. Vous pouze joindre ou regrouper jusqu'à 16 dispositsifs individuels HEOS dans un groupe HEOS. Ilis fonctionnement alors comme un unique dispositif HEOS.

Regrouper des pieces

1 Appuyer et maintenez votre doigt sur la piece qui ne diffuse pas de musique.
2 Faites-la glisser jusqu'à la piece qui diffuse de la musique (indiquée par un contour rouge) et relâchez.
3 Le deux pieces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

• Lorsque l'audio est joué dans un groupe depuis l'appareil connecté à cette unité, seul le signal d'entrée PCM à 2 canaux à partir des connecteurs HDMI, numériques ou analogues peut être joué.

Panneau avant

hage

Panneau arrière

100

Télécommande

Dégrouper des pieces

1 Appuyez et maintenez votre doigt sur une piece que vous pouze retarder d'un groupe.
2 Faites-la glisser hors du groupe et relâchez.

REMARQUE

• Vous ne pouvez pas-retirer la première piece qui diffusait de la musique avant la creation du groupe.

101

Regrouper toutes les pieces (mode soité)

Vous pouvez facilement regrouper 16 pieces en mode Soirée d'un simple "rapprochement" des doigs.

1 Placez deux doigsnts sur I'ecran, sur la liste des pieces.
2 Rapprochez rapidement vos doigts et relâchez.
3 Toutes les pieces seront regroupées et diffuseront la même musique parfaitement synchronisée.

102

Dégrouper toutes les pieces

Vous pouvez aisement degrouper toutes les pieces et quitter le mode. Soirée d'un simple "ecartement" des doigs.

1 Placez deux doigs serrés sur l'écran, sur la liste des pieces.
2 Ségarez-les rapidement et relâchez.
3 Toutes vos pieces seront dégroupées.

103

Contents Connexions

Réglag

e

Fonction AirPlay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent êtrelus sur cet apparéil via le réseau.

• La source d'entrée basculera sur "HEOS Music" au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d'AirPlay enCHOISIGANT une autre source d'entree.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
• L'écran peut être différent selon le Systeme d'exploitation et les versions du logiciel.

Panneau avant

hage

Panneau arrière

104

Télécommande

Contents

Connexions

are

Pils Annex

Lecture de titres de votre iPhone, iPod touch ou iPad

Si vous mettez à jour votre "iPhone/iPod touch/iPad" avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre "iPhone/iPod touch/iPad" directement vers cet apparéil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet apparéil.

• Pour plus de détails, voir le manuel de votre apparéil.

2 Lisez les titres de votre iPhone, iPod touch ou iPad.

Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

3 Tapez sur I'icone AirPlay.

[Example] iOS 10 [Example] iOS 9

4 Sélectionnez l'enceinte (Dispositifs) que vous souhaitez utiliser.

Lecture de la musique iTunes avec cet apparéil

1 Installéz iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet apparéil.
2 Allumez cet apparéil.

Réglez "Commande réseau" sur "Toujours actif" pour cet apparéil. (p. 202)

REMARQUE

• Si "Commande réseau" est régé sur "Toujours actif", l'appareil consomme plus d'énergie en mode voille.
  3 Lancez iTunes et cliquez sur l'icone AirPlay pour selectionner I'appareil principal.

[Example]iTunes

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va etre transmise en continu vers cet apparéil.

Panneau avant

hage

Panneau arrête

105

Télécommande

Contents Connexions

Réglag

e

Sélection d'enceintes (matériels) multiples

Il est possible de dire les titres d'iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet apparéil.

1 Cliques sur l'icone AirPlay et selectionnez "Multiple".
2 Cochez les enceintes que vous pouze utiliser.

REMARQUE

• Pendant la lecture avec la fonction AirPlay, le son est restitue au niveau sonore régèle sur l'iPhone, l'IPod touch ou l'IPad ou dans iTunes.
  Vous doivent baisser le volume de l'IPhone, de l'IPod touch, de l'IPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau ajustat.

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet apparéil

Voupeuz commander la lecture, la mise en pause et la recherche automatique (repères) des titres d'Itunes avec la télécommande de cet appeareil.

1 Sélectionnez "Éditer" - "Préférences..." dans le menu iTunes.
2 Sélectionnez "Appareils" dans la fenêtre des régles d'iTunes.
3 Sélectionnez "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants", puis cliquez sur "OK".

• Ce réglage est inutil si vous utilisez la version 12 ou une version ultérieure de iTunes.

Panneau avant

hage

Panneau arrête

106

Télécommande

Contents Connexions

Réglages Consels Anneke

Fonction Spotify Connect

Spotify est le service de streaming le plus populaire au monde. Si vous souscrivez à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appeals ou utiliser d'autres applications - la musique ne s'arrête jamais. Pour obtenir des informations sur la configuration et l'utilisation de Spotify Connect, visitez www.spotify.com/connect

Lecture de la musique Spotify avec cet apparéil

Téléchargez au préalable le "Spotify App" dans votre apparéil Android ou iOS. Pour lire une piste Spotify dans cet apparéil, vous doivent d'abord vous inscrire au compte premium de Spotify.

1 Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet apparéil.
2 Lancez le Spotify App.
3 Lisez la piste Spotify que vous souhaitez dire avec cet apparéil.
4 Tapez sur l'icone Spotify pour selectionner l'appareil. La musique va etre transmise en continu vers cet apparéil

Panneau avant

hage

Panneau arrête

107

Télécommande

Fonctions pratiques

• Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d'entrée.
• Ces fonctions ne peuvent configurer que dans la MAIN ZONE.

Panneau avant

nage

Panneau arrête

108

Télécommande

Contents Connexions

Réglages Consels Annexe

Ajout des Favoris HEOS

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Ajouter aux favoris HEOS", puis appuyez sur ENTER.

Lecture des Favoris HEOS

1 Appuyez sur (HEOS Music).
2 Utilisez pour selectionner "Favoris HEOS", puis appuyez sur ENTER.

3 Parcourez le contenu et selectionnez une musique à dire.

Panneau avant

hage

Panneau arrête

109

Télécommande

Contents Connexions

Réglages Consels Anneke

Suppression des Favoris HEOS

1 Lorsque la liste des Favoris HEOS est affichée, utilisez pour selectionner l'objet que vous pouze supprimer des Favoris HEOS, puis appuyez sur OPTION.
2 Utilisez pour selectionner "Enlever de vos favoris HEOS", puis appuyez sur ENTER.

Panneau avant

hage

Panneau arrête

110

Télécommande

Contents Connexions

Réglag

e

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION.
Un écran de menu d'options s'affiche.
- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.
2 Utilisez pour selectionner "Réglage niv. Canal", puis appuyez sur ENTER.
L'écran "Réglage niv. Canal" s'affiche.
3 Utilisez pour selectionner le canal que vous souhaitez ajuster.

4 Utilisez pour régler le volume.

-12.0 dB +12.0 dB (Defaut: 0.0 dB)

5 Utilisez pour selectionner "Quitter", puis appuyez sur ENTER.

• Sélectionnez "Réinitialisez" et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0.0 dB" (Défaut).
  Le volume du casque audio peut etre regle lorsque des ecouteurs sont connectés.
• Les réglages "Réglage niv. Canal" sont mémorisés pour chaque source d'entrée.
• Vous ne peuvent définir ceci que pour les enceintes qui produit l'audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu "Sortie audio HDMI" est règlié sur "TV". («©» p. 160)

Panneau avant

hage

Panneau arrête

111

Télécommande

Réglage de la tonalité (Tonalité)

Ajuste la qualité tonale du son.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Tonalite", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisez pour régler la fonction de commande de tonalités sur marche/arrêt.

Marché :	Permettre les réglages de tonalité (graves, aigus).
Arrêt(Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "Marche" à l' étape 3 et appuyez sur ∇ pour sélectionner la gamme de sons devant être ajustée.

Graves: Réglage des graves.

Aigus:Réglagedesaigus.

5 Utilizez pour régler le tonalité, puis appuyez sur ENTER.

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Cét élément ne peut pas être définissonsque "Dynamic EQ"est regle sur Marche". (p.154)
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entre ou si dans le menu "Sortie audio HDMI" est régé sur "TV". (p. 160)

Panneau avant

hage

Panneau arrête

112

Télécommande

Contents Connexions

Réglag

e

Affichage de la video voulue lors de la lecture audio (Select. Video)

Cet apparéil peut afficher des videos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir cei pour chaque source d'entrée.

Sources d'entrée prises en charge :

CD* / Tuner / HEOS Music

• Ce réglage est impossible lorsqu'une des bornes video, HDMI ou video composante est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Select. Video", puis appuyez sur ENTER.

L'écran "Select. Video"s'affiche.

3 Utilisez pour selectionner le mode "Select. Video".

Arrêt

(Defaut) :

Désactive le mode Sélect. Video.

Marché: Active le mode Sélect. Video.

4 Si vous sélectionnez "Marche" à l'objet 3, appuyez sur et sélectionnez "Source".
5 Appuyez < pour selectionner la source d'entree pour la video que vous souhaitez dire, et appuyez sur ENTER.

• Les réglages "Délect. Video" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrête

113

Télécommande

Contents Connexions

Réglag

e

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)

Sources d'entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio

• Vous pouvez définir le mode photo lorsqu'une borne HDMI, video composante ou video est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Mode photo", puis appuyez sur ENTER.

L'écran "Mode photo" s'affiche.

3 Utilize pour sélectionner le mode photo.

Arrêt(Défaut) :	Aucun ajustement de la qualité d'image n'est effectué avec cet apparéil.
Standard :	Mode standard adapté à la plupart des environnements de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans unepieceASFonse telle qu'une salle de cinéma.
Vif :	Mode qui rend les images graphiques des yeux, etc. plus lumineuses et plus éclatantes.
Streaming :	Mode adapté à des sources videoa à faible débit.
ISF Day :	Un mode qui convient pour regarder des films dans unepiece éclairéependant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une pieceASFonse la nuit.
Personnalisé :	Permet d'ajuster manuellement la Qualität d'image.

4 Appuyez sur ENTER.

• Les réglages "Mode photo" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrête

114

Télécommande

Lecture de la même musique dans toutes les zones (Toutes zones stéreo)

Voussupouverezirela musiemeencoursdelecture dans la MAIN ZONESimultanement enZONE2 (piece séparée).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pieces lors d'une soit, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Toutes zones stéreo", puis appuyez sur ENTER.

L'écran "Toutes zones stéreo" s'affiche.

3 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

La source d'entrée de ZONE2 est commutée sur la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéreo.

■ Arrête le mode “Toutes zones stéréo”

1 Pendant la lecture en mode Toutes zones stereo, appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Toutes zones stéreo", puis appuyez sur ENTER.

3 Sélectionnez "Arrêt" et appuyez ensuite sur ENTER.

• Le mode "Toutes zones stéreo" est annulé, même lorsqu'alimentation de MAIN ZONE est hors tension.
• En mode "Toutes zones stéreo", seuis les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés.
  Lorsque "Sortie audio HDMI" est défini sur "TV", le mode Toutes zones stéroid n'est pas disponible. (p. 160)

Panneau avant

hage

Panneau arrête

115

Télécommande

Sélection d'un mode d'écoute

Cet apparéil vous permet de profiter de différentes sortes de contenu surround et stéreo.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet apparéil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéreo 2 canaux.

• Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

116

Contents

Connexions

are

Eils Annex

Selection d'un mode d'écoute

1 Appuyez sur MOVIE, MUSIC ou GAME pour selectionner un mode audio.

MOVIE :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
MUSIC :	Bascule sur le mode audio qui convient pour profiter de la musique.
GAME :	Bascule sur le mode audio qui convient pour profiter de yeux.

• Le bouton MOVIE, MUSIC ou GAME mérmise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contentu diffusé ne prend pas en charge le mode audio sélectionné precedemment, le mode audio approprié correspondant au contentu est sélectionné automatiquement.

Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser pour selectionner un mode audio.
• Testez différents modes audio et profitez d'un mode audio par le bias du mode que vous préférez.

[Exemple] Lorsque MOVIE est enforcé

Cet apparéil offre non seulement des modes audio conformés aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de mode élargis qui sont compatibles avec la configuration de vos enceintes, ainsi que des "Mode d'écoute original" qui créé une atmophère de Rock Arena, Jazz Club, etc.

Panneau avant

hage

Panneau arrête

117

Télécommande

Contents

Connexions

are

Eils Annex

Lecture directe

Le flux audio enregistré dans la source est lu telquel.

1 Utilisez PURE pour selectionner "Direct".

La lecture en direct commence.

Lorsque les signaux DSD sont Ius, "DSD Direct"s'affiche.

Lecture Pure Direct

Ce mode permet la lecture avec un son de toute valeur qualite que dans le mode de lecture directe.

Ce mode met hors tension l'affichage de l'appareil principal et le circuit video analogue. Cela supprime les sources parasites qui peuvent affecter la qualite sonore.

1 Utilisez PURE pour selectionner "Pure Direct".

L'écran s'assombrit et la lecture Pure direct commence.

• En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas etre régles.

Tonalité (p. 112)
Restorer (p.150)
• MultEQ®XT32 (p. 153)
Dynamic EQ (p. 154)
Dynamic Volume (p. 155)
EQ Graphic (p.156)

REMARQUE

• Les signaux video sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct.
• Lorsque le mode Pure Direct a ete selectionne, I'affichage s'eteint apres environ 5 secondes.

Panneau avant

hage

Panneau arrête

118

Télécommande

Contents Connexions

Réglages Consels Anneke

Ce mode détecte le type de signal d'entrée numérique et Sélectionne automatiquement le mode correspondant pour la lecture.
Lancez la lecture stéreo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lui en fonction du numéro de canal correspondant.

1 Utilisez PURE pour selectionner "Auto". La lecture surround auto demarre.

119

Contents

Connexions

are

Eils Annexes

Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby Surround	Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalisistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour creator un champ acoustique tridimensionnel.
Dolby Digital Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.
Dolby TrueHD Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.
Dolby Digital Plus Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.
Dolby Atmos*	Vous pouvez selectionner ce mode lors de la lecture de contenu codé avec Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créé des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes de plafond et les enceintes Dolby Atmos Enabled pour creator un champ acoustique tridimensionnel.

• Ce mode n'est pas pris en charge dans une configuration d'enceintes 5.1 canaux ou inférieure.

Panneau avant

hage

Panneau arrête

120

Télécommande

Contents

Connexions

are

Eils Annex

Mode audio DTS

Type de mode audio Description
DTS Surround Vous pouvez seLECTIONner ce mode lorsqu vous lisez des sources enregistrées en DTS.
DTS ES Dscrt6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Lé canal surround arrêté ajouté à l'aide de la méthode discrète est lu comme un canal indépendant.Comme tous les canaux sont indépendants, l'expressivité spatiale à 360 degrès et la localisation du son sont renforcées.
DTS ES Mtrx6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Lé canal surround arrêté ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l'enregistrement logiciel est décodé par le décodeur de matrice de cet apparéil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).
DTS 96/24 Vous pouvez selectionner ce mode lorsqu vous lisez des sources enregistrées en DTS 96/24.
DTS-HD Vous pouvez selectionner ce mode lorsqu vous lisez des sources enregistrées en DTS-HD.
DTS Express Vous pouvez selectionner ce mode lorsqu vous lisez des sources enregistrées en DTS Express.
DTS:X Vous pouvez selectionner ce mode lors de la lecture de contenu code avec DTS:X.II décode le contenu DTS:X et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créé des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes haute pour creator un champ acoustique tridimensionnel.
DTS Neural:X	Ce mode utilise DTS Neural:X Upmixer pour éntendre diverses sources en canaux multiples naturels et réalistes pour la lectureUTILISEZ les enceintes haute comme des enceintes avant-haut pour creator un champ acoustique tridimensionnel.
DTS Virtual:X*2*3	Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieur virtuelle et supérieur surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

1 La seLECTION est possible quand "Config. enceintes" - "Surr. arrière" n'est pas mis sur "Aucun". (p. 189)
*2 Voupez selectionner ceci lorsque les enceintes superieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.
3 Vous ne pouvez pas selectionner ceci lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Panneau avant

hage

Panneau arrête

121

Télécommande

Contents Connexions

Réglages Consels Anneke

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD.

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permet de profiter d'un son stéreo en provenance de toutes les enceintes.
Rock Arena Ce mode reproduit l'atmosphère d'un concert dans un stade.
Jazz Club Ce mode simule l'expérience d'être dans un club de jazz intimiste.
Mono Movie	Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.
Video Game Ce mode fournit un son surround dynamique excitant avec vos yeux video préférés.
Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéreo.
Virtual	Ce mode vous permet de profiter d'un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéreo.

Mode audio auto

Type de mode audio Description

Auto

Dans ce mode, le type d'entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passag automatiquement au mode correspondant. Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture stéreo est utilisé. Pour le Dolby Digital ou DTS, la musique est lui en fonction du numéro de canal correspondant.

Panneau avant

hage

Panneau arrête

122

Télécommande

Index

Contents Connexions

Réglages Consels Anneke

Mode audio stereo

Type de mode audio Description

Stereo Ce mode lit l'audio stéreo 2 canaux sans traitement de son surround supplémentaire. • Le son est émis par les enceintes avant gauche et croite et par le subwoofer, s'il est connecté. • Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l'audio 2 canaux etlus sans traitement de son surround supplémentaire.

Mode audio Direct

Type de mode audio Description
Direct Ce mode lit l'audio comme enregistré dans la source.
Pure Direct Ce mode lit un son	de qualité encore plus élevé que le mode "Direct". Les circuits suivants sont à l'accret fin d'améliorer encore plus la qualité du son. • Affichez le circuit du témoin du corps principal (l'affichage passera en position arrêt.) • Le processeur et l'interrupteur de sortie/d'entrée video analogue sont désactivés.

Panneau avant

hage

Panneau arrête

123

Télécommande

Contents Connexions

Réglages Consels Anneke

Mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez selectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramétres surr." pour profiter du son surround comme vous aimez. (p. 146)

1 2 canaux compré également une entée analogue.
2 Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas etre selectionne lorsqu'un casque audio est utilise ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant.
*3 Vou ne pouze pas selectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes a des hauteurs quelconques.
*4 Vous ne pouvez pas selectionner ici lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Panneau avant

hage

Panneau arrête

124

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Signal d'entrée	Mode son	Touche MOVIE	Touche MUSIC	Touche GAME
Multi-canaux *5	Stereo	○	○	○
Dolby Digital	Dolby Digital	○	○	○
	Dolby Digital + Dolby Surround *6 ○	○	○
	Dolby Digital + Neural:X *6 ○	○	○
Dolby Digital Plus	Dolby Digital Plus	○	○	○
	Dolby Digital Plus + Dolby Surround *6*7	○	○	○
	Dolby Digital Plus + Neural:X *6 ○	○	○
	Dolby Atmos *6*8 ○	○
Dolby TrueHD	Dolby TrueHD	○	○	○
	Dolby TrueHD + Dolby Surround *6*7 ○	○	○
	Dolby TrueHD + Neural:X *6 ○	○	○
	Dolby Atmos *6*8 ○	○
Dolby Atmos Dolby Atmos		○	○	○
DTS	DTS Surround	○	○	○
	DTS ES Dscrt 6.1 *6 ○	○
	DTS ES Mtrx 6.1 *6 ○	○
	DTS 96/24	○	○	○
	DTS + Dolby Surround *6 ○	○	○
	DTS + Neural:X *6 ○	○
	DTS + Virtual:X *3 ○	○

3 Vou ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques.
5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (p. 257).
6 Vous ne pouvez pas sélectionner ceci en conjunction avec un casque audio.
7 Peut être sélectionné lorsque le signal d'entrée contient pas de Dolby Atmos.
*8 Peut être sélectionné lorsque le signal d'entrée contient Dolby Atmos.

Panneau avant

Affichage

Panneau arrête

125

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

*3 Vou ne pouze pas selectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes a des hauteurs quelconques.
5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (K-P. 257).
^6 Vos ne pouvez pas selectionner ceci en conjunction avec un casque audio.

Panneau avant

Affichage

Panneau arrière

126

Télécommande

Index

■ Affichages sur l'affichage

Indique un décodeur à utiliser.
Pour un décodeur Dolby Digital Plus, "D+” s'affiche.
2 Indique un décodeur qui génére une sortie audio.
- "DOS" indique que le décodeur Dolby Surround est en cours d'utilisation.

127

Fonction de contrôle HDMI

Un ajout recent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un apparéil pour communiquer avec un autre apparéil via la connexion par le cable HDMI.

Procedure de réglage

1 Active la fonction HDMI Contrôle de cet apparéil.
Réglez "HDMI Contrôle" sur "Marche". (p. 162)
2 Allumez tous les apparèils connectés par le biais du cable HDMI.
3 Activez la fonction HDMI Contrôle pour tous les apparèils connectés avec le cable HDMI.

• Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.
• Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Reglez l'entrée du télévisueur sur l'entrée HDMI connectee à cet apparéil.

5 Basculez la source d'entrée de cet apparéil pour vérifier que la vente du lecteur connecté par HDMI est lu correctement.
6 Quand vous mettez le téléviseur en veille, vérifie que cet apparéilonne aussi en veille.

REMARQUE

• Certaines fonctions peuvent ne pas jouer leur role du fait du téléviseur ou du lecteur connectés. Verifiez préalablement pour chaque appareil dans le manuel du propriétaire.
  La fonction HDMI ZONE2 est compatible avec la fonction HDMI Contrôle.
• Lorsqu'elle est utilisée alors que "HDMI Contrôle" dans le menu est réglé sur "Marche", la fonction contrôle HDMI ZONE2 peut ne pas fonctionner complètement.

Panneau avant

hage

Panneau arrête

128

Télécommande

Contents Connexions

Réglages Consels Anneke

Fonction Menu intelligent

Vou puez utilise cette fonction pour configurer le parametrage de cet appeareil, selectionner une source d'entree et regler le tuner et des stations de radio Internet a l'aide de la telecommande du téléviseur.

1 Activez la fonction HDMI Contrôle de cet apparéil et du télévisueur. (p. 162)
2 Reglez "Menu intelligent" sur "Marche" sur cet appeareil. (p. 164)
3 Sélectionnez "AV Receiver" dans un menu du télévisuer tel que "Entrée" ou "Utiliser un apparéil HDMI raccordé".

Le Menu intelligent de cet apparéil s'affiche sur le téléviseur.

• Vous pouvez utiliser cet apparéil à l'aide de la télécommande du télévisueur lorsque le Menu intelligent est affché.
• La méthode de sélection différent en fonction du téléviseur.

Lecture en cours

Profitez du contenu de la source d'entrée actuellement seLECTIONnée sur cet apparéil.

Source

Commutez l'entrée de cet apparéil.

Si vous sélectionnez "HEOS Music" ou "Tuner", vous pouvez continuer à utiliser cet apparéil à l'aide de la télécommande du téléviseur.

Mode audio

Changez le mode son de cet apparéil.

Vou pouve selectionner l'un des trois modes son suivants.

Surround :

Lecture de son surround en fonction du signal d'entrée.

Stereo: Selectionner la sortie steréo.

Stereo multican.: Lecture stereo multi-canaux.

Panneau avant

hage

Panneau arrête

129

Télécommande

Contents Connexions

Réglaces Consels Anneke

- Menu de config.

Affiche le menu de configuration des paramêtres de cet apparéil.

■ Sélectionrapide

Rappelle les options QUICK SELECT enregistrées sur cet apparéil.

REMARQUE

• Si le paramétrage de "HDMI Contrôle" ou "Menu intelligent" a été modifié, réinitialisiez toujours l'alimentation au apparèels racordés après la modification.
• Selon les specifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez "Menu intelligent" sur "Arrêt". («В» p. 164)

Panneau avant

hage

Panneau arrête

130

Télécommande

Fonction de minuteserie sommeil

Voupeau faiere en sorte que l'appareil se mette automatquement en veille a la fin d'un delai programme. Ceci est pratique pour la visualisation et I'ecoute avant d'aller se coucher. La fonction de minuterie sommeil est reglable pour chaque zone.

131

Contents Connexions

Réglag

e

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN ou ZONE2 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

Le témoin SLEEP s'allume sur l'écran et la miniterie sommeil démarre.
- Vous pouvez régler la minuterie someday dans la plage de 10 à 120 minutes par paliers de 10 minutes.

Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie someday est en fonctionnement.

Le temps restant s'affiche sur l'écran.

Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off".

Le témoin SLEEP de l'affichage s'éteint.

• Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

REMARQUE

• La fonction de minuterie someday ne peut pasmettre hors tension les matériels raccordes a cet apparil. Pourmettre ces matériels hors tension, you'vedez configurer directement les minuteries de mise en veille de chacun des apparéils.

Panneau avant

hage

Panneau arrête

132

Télécommande

Fonction de selection rapide plus

Voupeuz enregistrer les differentes reglages (selection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1-4.

Vous pouvez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvégardant sur les touches QUICK SELECT 1-4 les réglages féquèment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

La fonction de selection rapide plus peut être mémorisée pour chaque zone.

• La touche QUICK SELECT de l'appareil principal ne peut être utilisée que pour faire fonctionner la MAIN ZONE.

133

Contents Connexions

Réglages Consels Anneke

Solliciter le paramétrage

1 Appuyez sur MAIN ou ZONE2 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnee s'allume.

2 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

• Les réglages par défaut de chaque fonction de selection rapide apparaissent comme indiqué ci-dessous.

【MAIN ZONE】/【ZONE2】

Bouton Source d'entrée Volume
QUICK SELECT 1 CBL/SAT 40
QUICK SELECT 2 Blu-ray 40
QUICK SELECT 3 Media Player 40
QUICK SELECT 4 HEOS Music 40

Panneau avant

hage

Panneau arrête

134

Télécommande

Contents

Connexions

are

Pils Annex

Modification des réglages

1 Sélectionnez le réglage souhaité pour les éléments cédssous.

Le paramétrage suivant depuis ① vers ⑨ peut être ménorisé pour MAIN ZONE, et le paramétrage ① et ② peut être ménorisé pour ZONE2.

① Source d'entree (p. 68)
Volume (p. 69)
3Mode son (p.116)
4 Audyssey (Audyssey MultEQ XT32, Audyssey Dynamic EQ, Audyssey Dynamic Volume, Audyssey LFC™) (p. 153)
⑤“Restorer”(150
6 "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 111)
⑦ "Affichage de la video voulue lors de la lecture audio (Select. Video)" (p. 113)
⑧“Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (114)
9"Sortie videoHDMI(p.165)

• Maintenez enforcé QUICK SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémORISE.
• Tuner / Station radio Internet

2 Appuyez sur MAIN ou ZONE2 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnee s'allume.

3 Maintenez enforcé le QUICK SELECT souhaité jusqu'à ce que "Quick* Memory" ou "Z2 Quick* Memory" s'affiche.

Les paramètres présents seront mémorisés.
* a affiché le numéro de la touche QUICK SELECT enfoncé.

■ Modifier le nom des sélections rapides

Le nom de selection rapide de MAIN ZONE affiché sur l'écran du téléviseur ou de cet apparéil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Select.Rapid.Nom". (p. 210)

Panneau avant

hage

Panneau arrête

135

Télécommande

Contents Connexions

Réglages Consels Anneke

Lecture dans la ZONE2 (piece séparée)

Vou puez faie fonctionner cet appareil pour profiter de contenu video et audio dans une piece (ZONE2) differente de la piece ou se fouve cet appariel (MAIN ZONE).

Voue puez lire simultanement la meme source a la fois dans la MAIN ZONE et ZONE2. Voue pouze egalement dire des sources distinctes dans la MAIN ZONE et ZONE2.

Connexion de ZONE2

Vous pouvez utiliser les trois méthodes suivantes pour dire un contenu video et audio dans ZONE2.

"Connexion via la borne HDMI ZONE2" (p. 136)
- "Connexion à l'aide d'une borne de sortie d'enceinte" (p. 137)
"Connexion à l'aide d'un amplificateur externe" (p. 137)

■ Connexion 1: Connexion via la borne HDMI ZONE2

Lorsqu'un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez dire un contentu video ou audio à partir de l'appareil connecté à la borne HDMI 1-7 IN dans ZONE2 (fonction HDMI ZONE2).

• Lorsqu'une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont régles sur la même source d'entrée, l'audio de la MAIN ZONE peut être transléged sur 2 canaux audio.

Panneau avant

hage

Panneau arrête

136

Télécommande

Contents Connexions

Réglag

e

■ Connexion 2: Connexion à l'aide d'une borne de sortie d'enceinte

Si "Mode affection" est reglé sur "ZONE2" dans le menu, l'audio de la ZONE2 est produit sur la borne d'enceinte SURROUND BACK. (p. 186)

■ Connexion 3: Connexion à l'aide d'un amplificateur externe (ZONE2)

Les signaux audio des terminaux de sortie audio des ZONE2 de cet appeareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs.

Le signal audio analogique et le signal d'entree PCM a 2 canaux a partir des connecteurs HDMI ou numeriques (OPTICAL/COAXIAL) peuvent etre rejoues dans la ZONE2.
- Si vous souhaitez dire les signaux HDMI autres que 2 canaux PCM en ZONE2, reglez "Audio HDMI" sur "PCM". (19 p. 209)
Les signaux PCM des 2 canaux sont emis a partir d'un appareil connecte a la source d'entree selectionnee pour la ZONE2 et peuvent etre lus dans la ZONE2.
Dans ce cas, l'audio de la MAIN ZONE est également converti en signaux de PCM 2 canaux si la MAIN ZONE et la ZONE2 sont reglées sur la même source d'entree.
Toutefois, en fonction de l'appareil de lecture, le signal de lecture risque de ne pas etre converti en PCM, meme si ce parametre est configuré.
L'ecran du menu n'est pas transmis dans la ZONE2.

Panneau avant

hage

Panneau arrière

137

Télécommande

Lecture dans ZONE2

1 Appuyez sur ZONE2 pour metre ZONE2 sous tension.

Le bouton ZONE2 s'allume.

2 Appuyez sur POWER pourmettre sous tension l'alimentation de la ZONE2.

Le témoin 72 s'allume

• Il est possible demettre sous tension et hors tension la ZONE2 en appuyant sur ZONE2 ON/OFF directement sur I'appareil.

3 Appuyez sur la touche de selection de la source d'entrée pour selectionner la source d'entrée à litre.

Le signal audio de la source selectionnée est transmis à la ZONE2.

• Pour effectuer une opération avec l'apparéil principal, appuyez sur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2 SOURCE, la source d'entrée change.

Panneau avant

hage

Panneau arrière

138

Télécommande

Contents

Connexions

are

Pils Annexe

Réglage du volume (ZONE2)

Utilize VOLUME▼ pour régler le volume.

L'option "Limite volume" est reglee sur "70 (-10 dB)" au moment de l'achat. (p. 209)

• Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l'appareil principal pour régler le volume.

Coupure temporaire du son (Sourdine) (ZONE2)

Appuyez sur MUTE X.

Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p.210)

• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

139

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez un télévisur à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommendés sont définis pour cet apparéil. Vous pouvez personnelier cet apparéil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Réglage niv Dialog	Ce réglage permet d'ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central.
	Réglage niv Subw Ce réglage permet d'ajuster le niveau de volume du subwoofer. 145	—
	Paramètres surr. Ajusté les réglages du son surround. 146	—
	Restorer Accroît les composants de fréquence faible et élevée de l'audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.	150
	Délai audio Compense le déçalage entre la video et l'audio. 151	—
	Volume Permet de régler le volumedans dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).	152
	Audyssey	Permet d'effectuer l'installation d'Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFCTM.
	EQ Graphic Utilise l'égaliserur graphique pour régler la tonality de chaque enceinte. 156	—
Vidéo	Réglages image Ajusté la qualité d'image. 158	—
	Config. HDMI Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.	160
	Réglages sorties Paramètre le traitement video.	165
	Affichage à l'écran Configure le paramétrage de l'affichage à l'écran.	168
	Format signal 4K Définissent le format de signal 4K lorsque le téléviseur ou le périphérique de lecture est compatible avec 4K.	169
	Format TV Determine le format du signal video à la sortie de la télévision que vous utilisez.	170

140

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Entrées	Affectation des entrées Permet de changer l'attribution du connecteur d'entrée. 171			—	—
	Renommer les sources Permet de changer le nom d'affichage pour la source d'entrée. 173			—	—
	Masquer les sources	Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.		174	174
	Niveau des sources Permet d'ajuster le niveau de lecture de l'entrée audio. 174			—	—
	Sélect. Entrées Permet de régler le mode d'entrée audio. 174			—	—
Enceintes	Conf. Audyssey®	Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.		175	175
	Config. manuelle	Règle manuellement les enceintes ou modifie les paramètres "Conf. Audyssey®".		186	186
Réseau	Informations Affichage des infusions sur le réseau. 197			—	—
	Connexion	Sélectionne s'il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN cable.		197	197
	Réglages Utilisé pour configurer manuellement l'adresse IP. 200			—	—
	Commande réseau	Active la communication réseau en mode Veille.		202	202
	Nom convivial	Le "Nom convivial" est le nom par lequel cet apparéil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.		202	202
	Diagnostic	Permet de vérifier la connexion réseau.		203	203

141

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Compte HEOS	[Lorsque l'utilisateur est déconnecté de Compte HEOS]
	J'ai un compte HEOS À selectionner pour vous connecter. 204				—
	Créer un compte Créer un nouveau Compte HEOS. 204				—
	Mot de passer oublé	En cas d'oubli de votre mot de passer, nous vous envernons un courriel avec les instructions pour le réinitialiser.			204
	[Lorsque l'utilisateur est connecté à Compte HEOS]
	Identifiez-vous Affiche votre Compte HEOS. 204				—
	Changer l'emplacement Séléactionne votre zone géographique. 204				—
	Changer le mot de passer Changer librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librevez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez libresez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librepez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librechez librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe Librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librecenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezentheathe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezent热le librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe.libertye librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe libertye librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librecenthe libertye librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezentheathe librezentheathe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librecenthe librezentheathe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe libreacenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezentthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthe librezenthefrezeenthefrezeenthe librezenthefrezeenthefrezeenthe librezenthefrezeenthefrezeenthe librezenthefrezeenthefrezeenthe librezenthefrezeenthefrezeenthe librezenthefrezeenthefrezeenthe librezenthefrezeentthefrezeenthefrezeentthefrezeent

Panneau avant

Affichage

Panneau arrère

142

Télécommande

Index

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Général	Langue Modifie la langue de l'affichage sur l'écran du téléviseur. 205				—
	ECO Configure les fonctions d'économie d'énergie du Mode ECO et veille Auto. 205				—
	Config. de ZONE2 Permet de régler les paramètres de lecture audio avec un système ZONE2. 208				—
	Renommer zone Changez le titre d'affichage de chaque zone selon votrechoix. 210				—
	Sélect.Rapid.Nom Changez le titre d'affichage Sélect.Rapid.Nom selon votrechoix. 210				—
	Sortie Trigger Sélectionnez les conditions d'activation de la fonction de déclenchement. 211				—
	Afficheur façon Permet de régler les paramètres relatifs à l'afficheur. 211				—
	Micrologiciel	Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification.			212
	Informations	Affichage d'informations sur les réglages cet appariel, les signaux d'entrée etc.			215
	Données d'utilisation	Sélectionne si les données d'utilisation sont envoyées ou non à Denon.			216
	Sauveg. & charger	Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.			217
	Verrou de config.	Protection des réglages contre toute modifications involontaire.			217
Assistant de config.	Démarrez config. ...	Effectuez les réglages/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.			Page 8 du manuel séparé“Guide de Démarrage rapide”
	Choix de la langue	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Réglage enceintes
	Étalandage enceintes
	Configuration réseau
	Connexion audio TV
	Config. des entrées
	Applications mobiles

143

Contents

Connexions Lecture

Conseils Annexe

Fonctionnement du menu

1 Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. La bouton MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilisez pour selectionner le menu a regler ou a opérer, puis appuyez sur ENTER.
4 Utilisez pour passer au réglage désiré.
5 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élement précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affché à l'écran. Le menu disparait de l'écran.

Panneau avant

hage

Panneau arrière

144

Télécommande

Contents Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Réglage niv Dialog

Règle le niveau de sortie pour clarifier la sortie de dialogue du canal central.

Réglage niv Dialog

Choisissez d'ajuster ou non le niveau de dialogue.

Marché: Permet de régler le niveau du dialogue.

Arrêt (Défaut) : Désactive le réglage du niveau de dialogue.

Niveau

Ajustelevolume de sortie depuis le canal central.

-12.0 dB +12.0 dB (Defaut: 0.0 dB)

Réglageniv Subw

Ce réglage permet d'ajuster le niveau de volume du subwoofer.

Réglage niv Subw

Choisissez d'ajuster ou non le niveau du subwoofer.

Marche:Permet de regler le niveau du subwoofer.

Arrêt (Défaut) : Désactive le réglage du niveau du subwoofer.

Niveau Subwoofer 1 / Niveau Subwoofer 2

Permet de régler le niveau de Subwoofer 1 et de Subwoofer 2.

-12.0 dB +12.0 dB (Defaut: 0.0 dB)

Panneau avant

hage

Panneau arrête

145

Télécommande

Paramètres surr.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendant du signal entre et du mode audio actuellément selectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (p. 254).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres sur." sont mémorisés pour chaque mode son.

EQ cinéma

Attenue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible durée et améliorer la clarté.

Marché :	“EQ cinéma” est activé.
Arrêt (Défaut) :	“EQ cinéma” n'est pas activé.

Gestion intensité

Cela permet d'indiquer si la sortie doit être effectuee de la maniere descrite dans "Compress. Dyn." ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Marche (Défaut):	Les sorties sont données suivant qu'elles activent les paramètres effectuels dans "Compress. Dyn." et Fonction de normalisation de dialogue.
Arrêt:	Les paramètres "Compress. Dyn." et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

Gestion intensite" peut etre regle lors de la reception d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

Panneau avant

hage

Panneau arrête

146

Télécommande

Contents Connexions Lecture

Conseils Annexe

Compress. Dyn.

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyenne / Haut : Réglage du niveau de compression.
Arrêt :	Compression de la gamme dynamique toujours désactivée.

• "Compress. Dyn." peut être régle lors de l'entrée d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.
• Le réglage par défaut est sur "Arrêt". Lorsque le signal d'entree est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur "Automatique".
  "Automatique" ne peut pas etre defini lors de I'entree d'un signal DTS.

Commande dialogue

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

0-6(Defaut:0)

• Vous pouvez configurer cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.

Eff. basses freq.

Ajuste le niveau des effets basses fréquences (LFE).

Pour une meilleure reproduction des différentes sources nous vous recommendons de regler les valeurs ci-dessous.

• Sources Dolby Digital: 0 dB
  Sources cinéma DTS: 0 dB
  Sources musique DTS: -10 dB

Panneau avant

hage

Panneau arrête

147

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Elargissement sonore

Élargissement sonore permet d'étendre le signal du canal central aux enceintes avant gauche et droite pour creer une plus grande image audio avant pour l'auditeur. Il est conçu et optimisé en premier lieu pour la lecture de la musique stéreo.

Marché : Utiliser "Élargissement sonore".

Arret

(Defaut) :

Ne pas utiliser "Élargissement sonore".

• Vous pouvez définir le mode son lorsque le mode audio est Dolby Surround.

DTS Neural:X

DTS Neural:X Accroît les signaux audio qui reposent sur d'autres éléments que les objets et les optimise pour la configuration de votre enceinte.

Marche

(Defaut) :

Utiliser "DTS Neural:X".

Arret: Nepasutiliser"DTS Neural:X

• Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

Durée de délié

Réglez la durée de déliai audio en fonction du contenu video pour développer l'image du champ sonore.

0 ms - 300 ms (Défaut : 30 ms)

• Vous pouvez définir ceci lorsque le mode audio est "Matrix".

Niveau des effets

Ajuste le niveau des effets sonores du mode audio actuel.

1-15(Defaut:10)

• Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne parait pas naturel.

hage

Panneau arrête

148

Contents

Connexions Lecture

Conseil

Annexe

Taille de la pièce

Simuler l'acoustique d'une petite salle.

Petite : Simuler l'acoustique d'une petite salle.
Moyenne petite :	Simulation acoustique d'une piece petite à moyenne.
Moyenne (Défaut) :	Simulation acoustique d'une piece moyenne.
Moyenne grande :	Simulation acoustique d'une piece moyenne à grande.
Grande : Simuler l'acoustique d'une grande salle.

"Taille de la pièce" ne représenté pas la taille de la pièce dans laquelle les sources sont lues.

Subwoofer

Activation et déactivation de la sortie du subwoofer.

Marche (Defaut) : Le subwoofer est activé.

Arrét: Le subwoofer n'est pas activé.

• Vous pouvez régler ceci si le mode son est "Direct" ou "Stereo" et dans le menu "Mode subwoofer" est régle sur "LFE+Main". (p. 195)

Param. défaut

Les paramètres "Paramètres surr." sont rétablis sur les paramètres par défaut.

Panneau avant

hage

Panneau arrête

149

Télécommande

Restorer

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" générale les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode

Haut :	Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps).
Moyenne :	Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps).
Bas :	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt : Ne pas utiliser "Restorer".

• Cét élément peut être régé avec les signaux analogiques ou quand un signal PCM (Frequ. échantillonage, = 44,1/48 kHz) est entré.
• Le réglage par défaut de cet élément pour les paramètres "HEOS Music" est sur "Bas". Tous les autres modes restent régles sur "Arrêt".
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Contents

Connexions Lecture

Conseil

Annexe

Délai audio

Compense le décalage entre la video et l'audio.

“Délai audio” pour le mode jeu peut être réglé quand “Mode video” est sur “Automatique” ou “Jeu”. (p. 166)
- Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.

Sync. labiale auto

Ajuste automatique le temps de traitement audio pour compenser les retards de synchronisation audio/video d'un téléviseur compatible avec Sync. labiale auto.

Marche

Corriger automatiquement.

(Defaut) :

Arrêt : Ne pas corriger automatiquement.

• Selon les specifications de votre téléviseur, il est possible que la correction automatique ne puisse pas ette effectuee, meme lorsque "Sync. labiale auto est regle sur "Marche".

Ajuster

Le décalage temporel entre l'image et le son doit être corrigé manuellement.

0 ms - 500 ms (Default: 0 ms)

• Vous pouvez également ajuster finement la valeur de correction du retard définié par "Sync. labiale auto".
  L'ajustement du mode jeu peut être régé quand "Mode video" est régé sur "Automatique" ou "Jeu". (p. 166)

Panneau avant

hage

Panneau arrête

151

Télécommande

Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).

Échelle

Régler l'affichage du volume.

0-98 (Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5 dB - 18.0 dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

• Les paramètres "Échelle" sont pris en compte dans toutes les zones.

Limite

Réglages de volume maximum.

60(-20dB)/70(-10dB)/80(0dB)

Arré (Défaut)

La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (Kp. 152)

Niveau de démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde la dernière session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 – 98 (-79 dB – 18 dB) : Le volume est régle au niveau défini.

La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 152)

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet (Defaut) : Le son est complètement coupé.

-40 dB:Le son est abaisé de 40 dB.

-20 dB: Le son est abaisse de 20 dB.

Audyssey®

Permet d'effectuer les réglages pour Audysse MultEQ XT32, Audysse Dynamic EQ, Audysse Dynamic Volume et Audysse LFC™. Ces réglages sont accessibles après que la procédure "Conf. Audysse" a été effectué.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la "Explication des termes" (p. 260).

• Les réglages "MultiEQ^®XT32", "Dynamic EQ", "Compens. niveau ref.", "Dynamic Volume", "Audyssey LFC^TM" et "Niveau de contrôle" sont ménorisés pour chaque source d'entree.
• Lorsque le mode son est en mode "Direct" ou "Pure Direct", les réglages "MultiEQ® XT32", "Dynamic EQ", "Dynamic Volume" et "Audyssey LFC™" ne peuvent pas être configures.
• Lorsque le son est réglé sur le mode "DTS Virtual:X" ou sur un mode qui contient le nom "+"Virtual:X", les paramétrages "MultEQXT32", "Dynamic EQ", "Dynamic Volume" et "Audyssey LFCTM" ne peuvent pas été configurés.

MultEQXT32

MultEQXT32 compensate les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure obtenus avec "Conf. Audyssey". La sélection s'effectue parmi trois types de courbes de compensation. Nous conseillons le réglage "Reference".

Reference(Défaut):	Sélectionne le réglage calibré par défaut avec une légère coupure à hautes fréquences, qui est optimisé pour les films.
L/R Bypass:	Sélectionne le paramétrage de référence,mais contourne MultEQ® XT32 sur les enceintes avant gauche et droite.
Flat:	Sélectionne le réglage calibré qui estoptimisé pour les petites pièces où vous position d'écoute est plus proche des enceintes.
Arrêt:	Éteignez l'égaliseur "MultEQ® XT32".

• Si vous utilisez un casque, "MultEQ® XT32"onne automatique sur "Arrêt".

Panneau avant

hage

Panneau arrête

153

Télécommande

Contents Connexions Lecture

Conseils Annexe

Dynamic EQ

Permet de résoudre le problème de la dépréciation de la qualité du son alors que le volume est diminué ennant en compte la perception humaine et l'acoustique de lapiece.

Fonctionne avec MultEQ XT32.

Marche

(Defaut) :

Utiliser Dynamic EQ.

Arret: Ne pas utiliser Dynamic EQ.

• Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Tonalité". (p. 112)

Compens. niveau ref.

Audyssey Dynamic EQ® fait reférence au niveau de mixage de film standard. Il fait les réglages pour maintainir la réponse de reférence et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de reférence du film n'est pas toujours utilisé en musique ou pour d'autres contens que des films. Le décalage de niveau de reférence Dynamic EQ offre trois décalages à partir de la reférence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnées quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de réglage recommendés pour le contenu sont affichés ci-dessous.

0 dB (Réf. film)(Défaut) :	Optimisé pour le contenu tel que des films.
5 dB :	Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique.
10 dB :	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la référence du film.
15 dB :	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

Le réglage est activé quand "Dynamic EQ" est sur "Marche". (p. 154)

Panneau avant

hage

Panneau arrête

154

Télécommande

Contents Connexions Lecture

Conseils Annexe

Dynamic Volume

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféREDe l'utilisateur.

Fonctionne avec MultEQXT32.

Heavy :	Ajustement le plus important sur lessonsles plus forts et les plus bas.
Medium :	Ajustement moyen sur lessons les plusbas et les plus forts.
Light :	Ajustement le moinsimportant sur lessons les plus bas et les plus forts.
Arrêt(Défaut) :	Ne pas utiliser Dynamic Volume.

Si "Dynamic Volume" est regle sur "Oui" dans Conf. Audyssey®, le réglage passée automatiquement à "Medium". (p.175)

Audyssey LFCTM

Permet de régler la bande basses fréquences afin d'éviter la transmission de basses et de vibrations aux pièces voisines.

Fonctionne avec MultEQXT32.

Marche : Utiliser “Audyssey LFCTM”.

Arrêt

Ne pas utiliser "Audyssey LFC™".

(Defaut) :

Niveau de contrôle

Règle l'endettement de la quantité de basse fréquence. Utilisez un réglage élevé si vous avez des voisins proches.

1-7(Defaut:4)

• Ce réglage peut être effectué lorsque "Audyssey LFC™" dans le menu est régle sur "Marche".

Panneau avant

hage

Panneau arrête

155

Télécommande

EQ Graphic

Utilise l'égaliser graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ Graphic" peut être réglié sont différentes en fonction du mode audio.
  Ceci peut etre regle lorsque le parametre "MultEQXT32" est "Arret. (p.153)
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
  Si vous utilisez un casque audio, vous pouvez regler l'égaliseur pour celui-ci. (p.156)

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marché :	Utilisez l'égaliser graphique.
Arrêt (Défaut) :	Ne pas utiliser l'égaliser graphique.

• "Casque EQ" est régê dans le menu si vous utilisez un casque audio.

Select. H-P

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous :	Réglez tous les tons des enceintes ensemble.
Gaugè/droite(Défaut) :	Réglez les tons des enceintes gauche et droite ensemble.

Chaque: Reglez la tonalité pour chaque enceinte.

Ajust.EQ

Ajustez l'équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnéz l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences.
   63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Reglez le niveau. -20.0 dB +6.0 dB (Default: 0.0 dB)

• Les enceintes Dolby avant et Dolby Surround peuvent uniquement etre définies lors de 63Hz / 125Hz / 250Hz / 500Hz / 1kHz

Panneau avant

hage

Panneau arrête

156

Télécommande

Contents Connexions Lecture

Conseils Annexe

Copie courbe

Copiez la courbe de correction plate créée dans "Conf. Audyssey"

"Copie courbe"s'affiche après que la procEDURE de "Conf. Audyssey"a ete effectuee.
"Copie courbe" n'est pas disponible lors de l'utilisation d'un casque audio.

Param. défaut

Les paramètres "EQ Graphic" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrête

157

Télécommande

Vidéo

Effectuez les réglages video.

Réglages image

La qualité d'image peut être ajustée.

• Ceci peut être régle lorsque le paramètre "Conversion video" est "Marche". (p. 166)
• Peut être régle lorsque "HDMI", "COMP" ou "VIDEO" est attribué à chaque source d'entrée. (R2 p. 172)
• "Contraste", "Luminance", "Saturation", "Réduction bruit" et "Amplificateur" peuvent être régles lorsque "Mode photo" est réglo sur "Personnalise". («В» p. 158)
• Les réglages "Réglages image" sont mémorisés pour chaque source d'entrée.
• La fonction "Réglages image" ne peut pas être régée lorsque des signaux 4K sont en entrée.

Mode photo

Sélectionné le mode photo souhaïte en fonction des contenus video et de votre environnement de visualisation.

Standard :	Mode standard adapté à la plupart des environnementés de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans une musique surname qu'une salle de cinéma.
Vif :	Mode qui rend les images graphiques des yeux, etc. plus lumineuses et plus éclatantes.
Streaming :	Mode adapté à des sources video à faible début.
ISF Day :	Un mode qui convient pour regarder des films dans une musique éclierée pendant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une musique la nuit.
Personnalisé :	Permet d'ajuster manuellement la qualité d'image.
Arrêt(Défaut) :	Aucun ajustement de la qualité d'image n'est effectué avec cet appariel.

Panneau avant

hage

Panneau arrête

158

Télécommande

Contents Connexions Lecture

Conseils Annexe

• Les deux modes de réglages spéciaux, "ISF Day" et "ISF Night", doivent être utilisés par un technicien certifié pour ajuster l'éthalonnage de la couleur et correspondre aux conditions d'installation.
  Nous recommendons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.
• Ces réglages peuvent aussi être configurés en utilisant "Mode photo" dans le menu option. (1 p. 158)

Contraste

Réglage du contraste de l'image.

-50 + 50 (Default: 0)

Luminance

Réglage de la luminosité de l'image.

-50-+50（Default:0）

Saturation

Réglage du niveau chromatique de l'image (saturation des couleurs).

-50 - +50 (Défaut : 0)

■ Reduction bruit

Réduction du bruit général video.

Bas/Moyenne/Haut/Arrêt(Defaut:Arrêt)

■ Amplificateur

Amélioration de la nettede de l'image.

0-+12（Defaut:0）

Panneau avant

hage

Panneau arrête

159

Télécommande

Config.HDMI

Règles paramétres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

REMARQUE

• Quand "HDMI Pass Through" et "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevé. ("HDMI Pass

Through" (p. 160), "HDMI Contrôle" (p. 162)

Si vous n'utilise pas cet apparéil pendant une période prolongée, il est conseillé

de débrancher le cordon d'alimentation de la prise murale.

Sortie audio HDMI

Permet de selectionner le matériel pour la sortie audio HDMI.

AVR(Défaut) :	Lecture par les enceintes connectées au récepteur.
TV :	Lecture par une télévision connectée au récepteur.

Lorsque la fonction HDMI Contrôle est activée, la priorite est donnée au réglage audio du téléviseur. (p. 128)
- Lorsque cet appeareil est sous tension et que "Sortie audio HDMI" est reglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

HDMI Pass Through

Sélectionne la manière dont cet appeareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche :	Transmet l'entrée HDMI sélectionnée via la sortie HDMI de cet apparéil lorsqu'il est en mode Veille.
Arrêt(Défaut) :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet apparéil en modeVeille.

Panneau avant

hage

Panneau arrête

160

Télécommande

Contents Connexions Lecture

Conseils Annexe

Source Pass Through

Définit laborneHDMIquiintroduitsignauxHDMIenmodeveille.

Dernière(Défaut) :	La source d'entrée la plus récente semettra en mode veille.
CBL/SAT / DVD /Blu-ray / Game /AUX1 / AUX2 /Media Player / CD*:	Traversez la source d'entréeseLECTIONnée.

*Source Pass Through" peut être régle lorsqu'aucune des bornes HDMI est attribuée à "CD" pour la source d'entrée dans le réglage "Affectation des entrées". (p.171)

• "Source Pass Through" peut être régile quand "HDMI Contrôle" est régile sur "Marche" ou que "HDMI Pass Through" est régile sur "Marche". ("HDMI Pass Through" (C-P.160), "HDMI Contrôle" (C-P.162))

■ Select source Telec

Définissez s'il faut autoriser la mise sous tension de cet apparéil avec la touche de sélection de la source d'entrée de la télécommande lorsque l' apparéil est en veille.

Allumer + Source (Défaut) :	Cet apparéil est mis sous tension et la source d'entrée change.
Sélection source seule :	La source d'entrée HDMI changependant que l' apparéil est en voille. Le méoin de l'affichage d'alimentation de cet apparéil clignote lorsque vous appuyez sur la touche de sélection de la source d'entrée de la télécommande.

• "Select source Telec" peut être régé quand "HDMI Contrôle" est régé sur "Marche" ou que "HDMI Pass Through" est régé sur "Marche". ("HDMI Pass Through" (p. 160), "HDMI Contrôle" (p. 162))

Panneau avant

hage

Panneau arrête

161

Télécommande

Contents Connexions Lecture

Conseils Annexe

HDMI Contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marché : Utiliser la fonction HDMI Contrôle.

Arrêt

(Defaut) :

Ne pas utiliser la fonction HDMI Contrôle.

• Si vous utilise la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1.
• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
• Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (Té B.p.128)

REMARQUE

• Si les réglages "HDMI Contrôle" ont été modifiés, pensez à tous jours etéindre puis remetre sous tension les appareils connectés après cette modification.

ARC

Sur le télévisuer raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez receivevoir le son provenant du télévisuer via HDMI.

Marché : Utiliser la fonction ARC.

Arrêt
Ne pas utiliser la fonction ARC

• Vous pouvez régler le volume de cet apparéil à l'aide de la télécommande du téléviseur.
• Si vous utilise cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur.
  Si "HDMI Contrôle" est reglé sur "Marche", le paramétrage de "ARC" bascule automatiquement sur "Marche". (p. 162)

REMARQUE

• Si les réglages "ARC" ont été modifiés, pensez à toujours étéindre puis remètre sous tension les appareils connectés après cette modification.

Panneau avant

hage

Panneau arrête

162

Télécommande

Contents Connexions Lecture

Conseils Annexe

Commutation TV Audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet apparéil.

Marche (Défaut):	Sélectionner l'entrée “TV Audio”automatiquement lors de la réceptiond'une commande à partir du téléviseur.
Arrêt:	Ne sélectionnez pas l'entrée “TV Audio”automatiquement lors de la réceptiond'une commande à partir du téléviseur.

"Commutation TV Audio" peut être régé lorsque "HDMI Contrôle" est régé sur "Marche". (19 p. 162)

Désactiver commande

Lie la mise en veille de cet apparéil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tensionindépendamment de la source d'entrée,l'appareil est automatiquement mis enveille.
Vidéo :	Avec une source d'entrée Sélectionnéeattribuée à “HDMI”, “COMP” ou “VIDEO”,lorsque vous mettez le téléviseur hors tension, cet apparéil se metautomatiquement en veille. (1-2 p. 172)
Arrêt :	L' apparéil n'est pas lié à la mise sous/hors tension de la TV.

"Desactiver commande" peut être régé lorsque "HDMI Contrôle" est régé sur "Marche". (p.162)

Panneau avant

hage

Panneau arrête

163

Télécommande

Contents Connexions Lecture

Conseils Annexe

Economie d'énergie

Si "Enceinte du téléviseur" est reglé comme sortie audio de votre téléviseur, l'appareil passée automatiquement en mode veille afin de réduire la consommation électrique.

Cette fonction est activée dans les cas suivants.

• Si "TV Audio" est sélectionné comme source d'entrée de cet apparéil
  Lors de la lecture d'un contenu provenant d'un appeareil raccordé via HDMI

Marché : Utiliser la fonction Économie d'énergie.

Arrêt(Défaut) :

Ne pas utiliser la fonction Économied'énergie.

Economie d'energie" peut etre regle lorsque "HDMI Contrôle est regle sur Marche. (17 p. 162)

■ Menu intelligent

Vouppouvezutilisercefonction pourconfigurerle parametragede cetappareil,selectionnerune sourced'entreeetreglerletuneret des stationsde radio InternetaI'aide de la telecommandedu taveliseur.

Marché : Utiliser la fonction Menu intelligent.

Arrêt: Ne pas utiliser la fonction Menu intelligent.

"Menu intelligent" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche". (p. 162)

REMARQUE

• Si les réglages "Menu intelligent" ont été modifiés, pensez à toujours étéindre puis remetre sous tension les apparêls connectés après cette modification.
• Selon les specifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, reglez "Menu intelligent" sur "Arrêt".

Panneau avant

hage

Panneau arrête

164

Télécommande

Réglages sorties

Paramètre le traitement video.

• Peut être régle lorsque "HDMI", "COMP" ou "VIDEO" est attribué à chaque source d'entrée. (p.172)
  “Résolution”, “Mode progressif” et “Rapport d'aspect” peuvent être régles lorsque “Echelle(Scaler) i/p” n'est pas reglé sur “Arret”. (“Résolution” (r2p. 167), “Mode progressif” (r2p. 167), “Rapport d'aspect” (r2p. 167))
  La fonction "Réglages sorties" ne peut pas etre reglee lorsque des signaux 4K sont en entree.
• Les réglages "Conversion video", "Echelle(scaler) i/p", "Résolution", "Mode progressif" et "Rapport d'aspect" sont mérmises pour chaque source d'entrée. ("Conversion video" (p. 166), "Echelle(scaler) i/p" (p. 166), "Réolution" (p. 167), "Mode progressif" (p. 167), "Rapport d'aspect" (p. 167))

Sortie video HDMI

Permet de selectionner les sorties HDMI a utiliser.

Auto(Dual)(Défaut) :	La présence d'un téléviseur branché à l'une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé.
Moniteur 1 :	Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.
Moniteur 2 :	Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

• Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que "Résolution" est régé sur "Automatique", les signaux sont émis avec une résolution compatible avec les deux TV. (p. 167) Lorsque dans le menu, le paramétrage "Résolution" n'est pas régé sur "Automatique", réglez la résolution dans "Védo" - "Monitateur HDMI 1" et "Monitateur HDMI 2" sur cetteCompatible avec les deux téléviseurs. (p. 215)
• Vous pouvez vérifier les résolutions qui sont compatibles avec votre télévisuer en "Moniteur HDMI 1" et "Moniteur HDMI 2". (c-2 p. 215)
• Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimal que pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 est prioritaire.

Panneau avant

hage

Panneau arrière

165

Télécommande

Mode video

Configurez la méthode de traitement video pour qu'elle corresponde au contenu de ce type de video.

Automatique (Défaut):	Traiter la réserve automatiquement sur la base des informations disponibles sur le contenu HDMI.
Jeu:	Toujours Traitser la réserve pour le jeu. Réduisez le matériel video lorsqu'la réserve est décalée par rapport à des opérations de touches sur le contrôleur de la console de yeux.
Film:	Effectuez le traitement de l'image qui est ajusté pour les contenus autres que des yeux.

• Si "Mode video" est reglé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée.

Conversion video

Le signal d'entrée video est converti automatique en fonction de la TV connectee. (p. 246)

Marche (Défaut) :	Le signal d'entrée video est converti.
Arrêt :	Le signal d'entrée video n'est pas converti.

Echelle(scaler) i/p

Réglez le signal de l'entrée video pour qu'il soit soumis à un traitement Echelle(Scaler) i/p.

Echelle(Scaler) i/p convertira la résolution du signal video d'entrée à la valeur définie dans "Résolution". (p. 167)

Analogue (Défaut) :	Utiliser suréchantillonage (scalar) i/p pour les signaux video analogiques.
Analogue & HDMI :	Utilisez la fonction Echelle(scaler) i/p pour les signaux video analogiques et HDMI.
HDMI :	Utilisez la fonction Echelle(scaler) i/p pour les signaux video HDMI.
Arrêt :	Ne pas utiliser la fonction Echelle(scaler) i/p.

Contents Connexions Lecture

Conseils Annexe

Résolution

Réglez la résolution de sortie. Vous peuvent régler "Résolution" séparément pour la sortie HDMI de l'entrée video analogue et l'entrée HDMI.

Automatique (Défaut):	Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réalisée.
480p/576p / 1080i / 720p / 1080p / 1080p:24Hz / 4K / 4K (60/50):	Régliez la résolution de sortie.

Si "Echelle(scaler)i/p" est regle sur "Analagogue & HDMI", la résolution du signal d'entrée video analogue et du signal d'entrée HDMI peutetre reglee. (129 p. 166)
- Si le réglage est fait sur "1080p:24Hz", vous pouvez appréciencer des images filmées pour des sources films (en 24 Hz). Pour les sources video et les sources mixtes, nous recommendés de régler la résolution sur "1080p".
- Il est impossible de convertir un signal 50Hz en 1080p / 24Hz . La sortie est en résolution 1080p / 50Hz .

Mode progressif

Sélectionnez le mode de conversion progressive approprié pour le signal video source.

Automatique (Défaut):	La détéction du signal video et la sélection du mode approprié s'effectuent automatiquement.
Vidéo:	Sélectionner un mode adapté à la lecture video.
Vidéo et film:	Sélectionner un mode adapté à la lecture video et de films 30 trames.

Cet élément peut être régé lorsque "Echelle(scaler) i/p" n'est pas régé sur "Arrél". (Tp. 166)

Rapport d'aspect

Configurer le rapport d'aspect pour la sortie des signaux video au HDMI.

16:9 (Défaut) :	Affichage au format d'aspect 16:9.
4:3 :	Sortie au rapport d'aspect 4:3 avec des barres noires sur les parties laterales de l'écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

Cet élément peut être régé lorsque "Echelle(scaler) i/p" n'est pas régé sur "Arrêt". (p. 166)

Panneau avant

hage

Panneau arrête

167

Télécommande

Affichage à l'écran

Sélectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Definit l'emplacement de I'affichage du niveau de volume.

Bas

Affichage bas.

(Defaut) :

Haut : Affichage haut.

Arrêt : Désactiver l'affichage.

• Si l'affichage du volume principal est difficile à dire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

■ Informations

Affiche temporairement le statut de fonctionnement lorsque la source d'entrée changée.

Marche

Activer l'affichage.

(Defaut) :

Arrêt : Désactiver l'affichage.

Lecture en cours

Définit la durée d'affichage pour l'affichage de la lecture lorsque la source d'entrée est "HEOS Music" ou "Tuner".

Toujours actif

(Defaut) :

Affichage permanent.

Arretauto:

Conserver l'affichage pendant 30 secondes après l'activation.

Panneau avant

hage

Panneau arrête

168

Télécommande

Format signal 4K

Définissant le format de signal 4K à litre par cet apparéil lorsque le télévisér ou le périphérique de lecture connecté à cet apparéil est compatible avec le signal HDMI 4K (60 Hz/50 Hz).

Format signal 4K

Définissent le format de signal 4K à litre par cet apparéil.

Standard (Défaut):	Sélectionnez si vous télévisuer et vos périhériques de lecture prènnant en charge des signaux video standard 4K 60p 4:2:0 8 bit.
Amélioré:	Sélectionnez si vous télévisuer, vos périhériques de lecture et câbles prènnant en charge les signaux video de haute qualité 4K 60p 4:4:4, 4:2:2 bit ou 4K 60p 4:2:0 10 bit.

【Relation entre le "Format signal 4K" paramétrage et les résolutions supportées】

Résolution supportée	Espace couleurs	Profondeur pixel	Format signal 4K
			Amélioré	Standard (Défaut)
4K 24p, 4K 30p, 4K 25p	RGB / YCbCr 4:4:4	8 bits	✓	✓
		10,12 bits	✓	-
	YCbCr 4:2:2	12 bits	✓	✓
4K 60p, 4K 50p	YCbCr 4:2:0 8	bits	✓	✓
		10,12 bits	✓	-
	RGB / YCbCr 4:4:4	8 bits	✓	-
	YCbCr 4:2:2	12 bits	✓	-

Contents Connexions Lecture

Conseils Annexe

• Lors du paramétrage sur "Amélioré", nous recommendons d'utiliser un "Premium High Speed HDMI Cable" ou un "Premium High Speed HDMI Cable with Ethernet" ayant une "HDMI Premium Certified Cable" étiquette figurant sur l'emballage du produit.
• Lorsque ce paramétrage est "Amélioré", configurez le paramétrage du télévisseur ou du périphérique de lecture pour faire correspondre ce paramétrage.
• Lorsque le paramétrage est "Amélioré", la réserve pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du cable HDMI. Dans ce cas, modifierze ce paramétrage sur "Standard".
• "Personalisé" est affché pour l'élement de configuration si nos installateurs personalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet apparéil.

• "Format signal 4K" peut aussi être régisé avec la procédure suivante.
  Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.

• Appuyez sur DIMMER sur l'appareil principal. "4K: " s'affiche sur l'écran.
• Utilisez le TUNER PRESET CH + de l'appareil principal ou le TUNER PRESET CH - et selectionné le format du signal 4K.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Format TV

Déterminé le format du signal video à la sortie de la télévision que vous utilisez.

Format

PAL

Selectionner la sortie PAL.

(Defaut) :

NTSC: Sélectionner la sortie NTSC.

• "Format" peut aussi être régé àVEC la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes.
  "V. Format: " s' affiche sur l'écran.

• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définièse le format du signal video.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

REMARQUE

• Si un format différent du format video du moniteur connecté est définit, l'image ne s'affichera pas correctement.

Panneau avant

hage

Panneau arrière

170

Télécommande

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vou n'avoz pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avere nécessaire.

Affectation des entrées

En effetuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/video de cet apparéil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour dire aisément de l'audio ou de la video à partir d'un dispositif connecté.

Veuillez Change I'attribution de la borne d'entree HDMI, de la borne d'entree audio numerieque, de la borne d'entree audio analogique, de la borne d'entree de la video composante, et de la borne d'entree video lors de la connexion d'une source d'entree qui differe de ce qui est imprimé sur les borne d'entree audio/vidoe de cet apparieil.

• Par défaut, chaque élément est régle comme suit.

Source d'entrée	Connecteur d'entrée
	HDMI	DIGITAL AN	ANLOG COMP	VIDEO
CBL/SAT 1 COAX1 1	1
DVD	2 COAX2 2 2 2
Blu-ray	3	-	3	-	-
Game	4	-	4	-	3
Media Player	5	-	-	-	-
TV Audio	-	OPT1	-	-	-
AUX1	Front	-	-	-	-
AUX2	6	-	-	-	-
CD	-	OPT2	5	-	-

Utilisateurs de TV/boftier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un téléviseur/boitier satellite :

Pour lire le signal video attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous dévrez également sélectionner “Numérique” dans “Mode d'entrée”.

(9 p. 174)

Panneau avant

Affichage

Panneau arrête

171

Télécommande

Index

HDMI

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1/2/3/4/5/6/7/ Front:	Attribue une borne d'entrée HDMI à la source d'entrée Sélectionnée.
- :	N'attribuée pas de borne d'entrée HDMI à la source d'entrée Sélectionnée.

• Si "HDMI Contrôle" ou "ARC" est reglé sur "Marche" dans le menu, "HDMI" ne peut pas être affecté à "TV Audio". ("HDMI Contrôle" (p. 162), "ARC" (p. 162))

DIGITAL

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 :	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribuée pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

ANALOG

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogueaux sources d'entrée.

1/2/3/4/5:	Attribue une borne d'entrée audio analogue à la source d'entrée sélectionnée.
-:	N'attribuè pas de borne d'entrée audio analogue à la source d'entrée sélectionnée.

COMP (Vidente de composant)

Réglez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.

1/2:	Attribue une borne d'entrée video en composantes à la source d'entrée scélectionnée.
-:	N'attribuè pas de borne d'entrée composant video à la source d'entrée scélectionnée.

VIDEO

Réglez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.

1/2/3:	Attribue une borne d'entrée video à la source d'entrée Sélectionnée.
- :	N'attribuée pas de borne d'entrée video à la source d'entrée Sélectionnée.

Param. défaut

Les paramètres "Affectation des entrées" sont rétablis sur les paramètres par défaut.

Renommer les sources

Modifiez le nom de l'affichage de la source d'entrée sélectionne.
Ceci est pratique lorsque le nom de votre apparéil et celui de cet apparéil sont différents. Vous pouvez modifier le nom selon vos préférences.
Lorsque le nom a été définit, il s'affiche sur l'affichage de cet apparéil et sur l'écran de menu.

CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio :	Modifiez le nom de l'affichage de la source d'entrée sélection.
Param. défaut :	Les paramètres Renomer les sources sont rétablis sur les paramètres par défaut.

• Vous pouvez entre jusqu'à 12 caractères.

Panneau avant

hage

Panneau arrête

173

Télécommande

Masquer les sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Affichez

(Defaut) :

Utiliser cette source.

Cachez: Ne pas utiliser cette source.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée selectionnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entree entre les differentes sources.

-12dB-+12dB(Defaut:0dB)

• Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Selct. Entres

Reglez le mode d'entrée audio de chaque source d'entrée.

Les modes d'entrée accessibles peuvent varier en fonction de la source d'entrée.

• Les réglages "Selct. Entrées" sont mémorisés pour chaque source d'entrée.

Mode d'entrée

Définit les modes d'entrée audio pour les différentes sources d'entrée. Normalement, il est recommendé de régler le mode d'entrée audio sur "Automatique".

Automatique (Défaut) :	Déctector automatiquement le signal en entrée et lancer la lecture.
HDMI :	Lire uniquement les signaux en provenance de l'entrée HDMI.
Numérique :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
Analogue :	Lire uniquement les signaux en provenance de l'entrée audio analogique.

Lorsque des signaux numériques entrent correctement, le témoin [t] s'allume sur l'affchage. Si le témoin [t] ne s'allume pas, vérifie "Affectation des entrées" et les connexions. (12) p. 171
- Si l'option "HDMI Contrôle" est reglése sur "Marché" et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR 1, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC.

Panneau avant

hage

Panneau arrête

174

Télécommande

Contents

Connexions Lecture

Conseil

Annexe 10

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.

Cette procédure s'appeille "Conf. Audyssey".

Vou n'avoz pas a effectuer "Conf. Audyssey" lorsque you avez déjà efectue Etalonnage enceintes dans "Assistant de config."

Pour configurer manuelle les enceintes, utilisez l'option "Config. manuelle" du menu. (p. 186)

Conf. Audyssey®

Pour effectuer les mesures, placez le microphone d'étalonnage du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommandé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60~cm par rapport à la première position de mesure (position d'écoute principale).

• Si vous exécutez Conf. Audyssey®, les fonctions Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ sont activées. (1 p. 153)

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

Panneau avant

hage

Panneau arrête

175

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

A propos de la position d'écoute principale

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey®, disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® XT32 utilise les mesures à partir de ce point pour calculer la distance de l'enceinte, le niveau, la polarité et la valeur de croissement du subwoofer.

A propos d'Audyssey Sub EQ HTTM

Audyssey Sub EQ HT™ facilitate l'intégration en compensant d'abord toute différence de niveau et de décalage entre les deux subwooferés puis en appliquant Audyssey MultEQ® XT32 aux deux subwooferés simultanément.

Pour exécuter Audyssey Sub EQ HT™, vous devez scélectionner "Mesure (2 enceintes)" dans "Sélection des canaux". (p. 178).

REMARQUE

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrometer les mesures. Fermze les fenêtes et éteignez les apparêlslectroniques (radios, climatiseurs, éclairages fluorescents, etc.). Lessons émis par ces apparêts pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pierce d'écoute. Les signaux de téléphonie mobile pouraient perturber les mesures.
• Pendant les mesures, ne laissiez aucun object sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d'étaconnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviennent des enceintes et des subwoofer, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pierie, le volume de ces signaux d'essay augmente.
• Si vous utilisez la touche VOLUME de la télécommande ou MASTER VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant de procéder à la configuration "Conf. Audysey".

Panneau avant

hage

Panneau arrête

176

Télécommande

Contents Connexions Lecture

Conseils Annexe

Procedure pour les réglages des enceintes (Conf. Audyssey®)

Preparation
Mesure

Calcul & Memoriser

Vérification

Fin

Fixez le microphone d'étalonnage du son fourni pour le support de microphone ou son propre trépied et l'installer dans la position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidesous.

Subwoofer dote d'un mode direct

Placez le mode direct sur "Marche" et désactive le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possedant pas de mode direct

Effectuez les réglages suivants:

Volume: position 12 heures
- Fréquence croisée: Fréquence maximale/la plus élevé
Filtre salle-bas : Arrét
Mode veille:Arret

Panneau avant

hage

Panneau arrête

177

Télécommande

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet apparéil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

4 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey®" peut également permettre les réglages suivants.

• Affection des Amplis
  Il est possible de changer la sortie du signal à partir des bornés des enceintes SURROUND BACK de cet appeareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affectation des Amphis" (p. 186))
• Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwooferés et d'enceintes arrêté surround.

• Para. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

Cette option peut être régée lorsque "Mode affectation" est régé sur "Dolby avant" ou "Dolby surround" dans le paramétrage "Affectation des Amphis". (p. 186)

5 Suivez les instructions affichées sur l'écran puis appuyez sur "Suivant" pour continuer.

178

Contents Connexions Lecture

Conseils Annexe

6 Lorsque I'ecran suivant est affché, selectionnez "Lancer Test" puis appuyez sur ENTER.

Démarrez les mesures de la première position.

• La mesure peut prendre plusieurs minutes.

REMARQUE

• Si "Attention!" s'affiche sur l'écran du téléviseur :

• Allez à "Message d'erreur" (kF p. 183). Vérifiez les points concernés et effectuez les procédures nécessaires.

• Si le niveau de volume du subwoofer n'est pas approprié, un message d'erreur s'affiche. Voir "Message d'erreur concernant le niveau du subwoofer et modalités d'ajustement" (ICP p. 184).

7 Lorsque l'enceinte détectée est affichée, scélectionnez "Suivant" puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

179

Télécommande

8 Dispossez le microphone de mesures et de configuration à la position 2, Sélectionnez "Continuer", puis appuyez sur ENTER.

La mesure du deuxieme point demarre.

Les mesures peuvent etre effectuees jusqu'a huit points.

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur < pour SéLECTIONNER "Oui", puis appuyez sur ENTER.

9 Repetez I'etape 8 pour mesurer les positions 3 a 8.

• Pour passer la mesure de la quatrième position d'écoute et des suivantes, appuyez sur < pour selectionner "Completer" et appuyez sur ENTER pour passer à l'étape 11.

10 Sélectionnez "Continuer" et appuyez ensuite sur ENTER.

Démarrez l'analyse et l'enregistrement des résultats de mesure.

L'analyse prend plusieurs minutes.
Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

REMARQUE

• Lorsque les résultats de mesure sont en train d'être enregistrés, voirlez à ce que l'alimentation ne soit pas hors tension.

180

Contents

Connexions Lecture

Conseil

Annexe

11 Effectuez le paramétrage de Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

• Dynamic EQ corrighe la réponse de fréquence en tenant compte des caractéristiques audio de la musique et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommendé lors de l'utilisation de l'appareil avec le volume baisse, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d'entrée audio de l'appareil. Le contrôle du volume optimal s'effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudaientement dans les spots publicitaires pendant les programmes de télévision.

12 Lorsque l'analyse et la sauvegarde sont terminées, débranchez le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suvivant".

Panneau avant

hage

Panneau arrête

181

Télécommande

Contents Connexions Lecture

Conseils Annexe

13 Sélectionnez "Détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

• Les subwoofoers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofoers.

REMARQUE

• Ne pas modifier la connexion de l'enceinte ou le volume du subwoofer après "Conf. Audyssey". Si ces derniers sont modifiés, exécutez à nouveau "Conf. Audyssey" afin de configurer le paramétrage de l'égalisseur de manière optimale.

Panneau avant

hage

Panneau arrête

182

Télécommande

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, et c Si un message d'erreur s'affiche, vérifie les éléments concernés et effectuez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l'erreur Remèdes
Aucune enceinte trouvée.	Le microphone de mesures et de configuration n'a pas été détecté.Toutes les enceintes n'ont pas été détectées.	Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet apparéil.Vérifiez les connexions des enceintes.
Le bruit ambient est trop élevé ou Le niveau est trop bas	Il y a trop de bruit dans la pièce.L'enceinte ou l'audio subwoofer est trop faible.	Éteignez ou éloignez l' apparéil à l'origine du bruit.Essayez à nouveau lorsque les environ sont silencieux.Vérifiez l'installation et l'orientation des enceintes.Réglez le volume du subwoofer.
Avant D : Aucun	L'enceinte affichée n'a pas pu être détectée.	Vérifiez les connexions des enceintes affichées.
Avant D : Phase	L'enceinte affichée est connectée avec des polarités inversées.	Vérifiez les polarités des enceintes affichées.Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement.Si vous étés sur que le branchement est correct, utilisez > pour sélectionner "Ignorer", puis appuyez sur ENTER.

Panneau avant

hage

Panneau arrête

183

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Message d'erreur concernant le niveau du subwoofer et modalités d'ajustement

Le niveau optimal de chaque canal de subwoofer pour la mesure "Conf. Audyssey" est de 75 dB.

Lors de la mesure du niveau du subwoofer, un message d'erreur s'affiche lorsque le niveau d'un subwoofer n'est pas compris dans la plage 72-78 dB.

Si vous utilisez un subwoofer avec amplificateur intégré (type actif), réglez le volume du subwoofer de manière à ce que le niveau du subwoofer soit compris dans la plage 72 à 78 dB.

【Message d'erreur】

1 Sélectionnez "Niv. correspondant SW" puis appuyez sur ENTER.
2 Reglez la commande de volume sur votre subwoofer de manière à ce que le niveau mesuré soit compris dans la plage 72 à 78 dB.
3 Si le niveau mesuré se situe dans la plage 72 à 78 dB, selectionnez "Suivant" puis appuyez sur ENTER.

• Si vous utilisez deux subwooers, l'ajustement du second subwoofer démarre. Répétez l'opération à partir de l'étape 2, 3 de la procédure.

Panneau avant

nage

Panneau arrête

184

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Retour aux réglages “Conf. Audyssey®”

Si vous définissez "Réinitialisez" sur "Restaurez", vous pouvez revenir au résultat de la mesure de "Conf. Audyssey" (valeur calculée au départ par MultEQ XT32), même lorsque vous avez modifié chaque réglage manuellement.

Panneau avant

hage

Panneau arrière

185

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectuels avec la procédure de "Conf. Audyssey".

• Si vous ajoutez ou supprimez une enceinte après avoir procédé à la configuration d'Audyssey®, vous ne serez plus en mesure de sélectionner Audyssey MultEQ XT32, Audyssey Dynamic EQ ou Audyssey Dynamic Volume. (1 p. 153)
• La "Config. manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avéré nécessaire.

Affectation des Amplis

Permet de selectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

Voir "Configuration de l'enceinte et "Affectation des Amphis" les réglages" (p. 40) concernant la configuration d'enceinte et la connexion.

Mode affectation

Permet de seLECTIONner la méthode d'utilisation de l'amplificateur de puissance.

Surround arrière(Défaut) :	Réglage de la lecture 7.1 canaux avecdes enceintes surround arrêté.
Avant haut :	Réglage de la lecture 7.1 canaux avecdes enceintes avanthaut.
Avant plafond :	Réglage de la lecture 7.1 canaux avecdes enceintes supérieures avant.
Centre plafond :	Réglage de la lecture 7.1 canaux avecdes enceintes supérieures centrales.
Dolby avant :	Réglage de la lecture 7.1 canaux avecdes enceintes avant Dolby AtmosEnabled.
Dolby surround :	Réglage de la lecture 7.1 canaux avecdes enceintes surround Dolby Atmos Enabled.

Panneau avant

hage

Panneau arrête

186

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

ZONE2:

Réglage pour l'affection de l'amplicateur de puissance intégré de l'appareil pour la ZONE2 et la sortie audio en stéreo.

BI-AMP:

Réglage pour utiliser les enceintes avant via la connexion bi-ampli.

Front B:

Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l'enceinte avant A et B en fonction de vos préférences.Commutez l'enceinte avant en utilisant "Enceintes avant" dans le menu. (p.196)

Config. enceintes

Selectionnez si ou qui non les enceintes sont presents, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant

Définir le type d'enceinte avant.

Grande(Défaut) :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite :	Réglage à utiliser pour une petiteenceinte limite dans les très bassesfréquences.

• Lorsque "Subwoofer" est reglé sur "Non", "Avant" est automatiquement réglé sur "Grande".
  Lorsque "Avant" est regle sur "Petite", vous ne pouvez pas regler d'enceintes autres que "Avant" à "Grande".

Panneau avant

hage

Panneau arrête

187

Télécommande

Contents Connexions Lecture

Conseils Annexe

Centrale

Définir la présence et la taille de l'enceinte centrale.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Subwoofer

Définir la présence d'un subwoofer.

2 enceintes : Utiliser deux subwoofer.
1 enceinte(Défaut) :	Utiliser un subwoofer.
Aucun :	Réglage à sélectionner lorsqu'aucunsubwoofer n'est connecté.

• Lorsque "Subwoofer" est régle sur "Aucun" et que vous configurez "Avant" à "Petite", "Subwoofer" est automatiquement régle sur "1 enceinte".

Surround

Définir la présence et la taille des enceintes surround.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser quand les enceintessurround ne sont pas connectées.

• Si "Surround" est régle sur "Aucun", "Surr. arrêté" et "Dolby surr." sont automatiquement régles sur "Aucun".

Panneau avant

hage

Panneau arrête

188

Télécommande

Contents Connexions Lecture

Conseils Annexe

Surr. arrête

Définir la présence, la taille et le nombre d'enceintes arrêté surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes arrirée surround ne sont pas connectées.
2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrirée surround.
1 enceinte :	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrirée. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

Lorsque le réglage "Mode affection" est "Surround arrère", vous pouvez effectuer ce réglage. (p.186)

Avant haut

Définir la présence et la taille des enceintes avant-haut.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser lorsque les enceinteesavant-haut ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Avant haut", vous pouvez effectuer ce réglage. (17 p. 186)

Panneau avant

hage

Panneau arrête

189

Télécommande

Contents Connexions Lecture

Conseils Annexe

Avant plafond

Réglez la présence et la taille des enceintes supérieures avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Avant plafond", vous pouvez effectuer ce réglage. (186)

Centre plafond

Réglez la présence et la taille des enceintes supérieures centrales.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Centre plafond", vous pouvez effectuer ce réglage. (p. 186)

Panneau avant

hage

Panneau arrête

190

Télécommande

Contents Connexions Lecture

Conseils Annexe

Dolby avant

Réglez la présence et la taille des enceintes Dolby avant.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Séléctionnez lorsque les enceintes avantDolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby avant", vous pouvez effectuer ce réglage. (T p. 186)

Dolby surr.

Réglez la présence et la taille des enceintes Dolby surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes d'ambiance Dolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby surround", vous pouvez effectuer ce réglage. (p. 186)

Panneau avant

hage

Panneau arrête

191

Télécommande

Contents Connexions Lecture

Conseils Annexe

Distances

Permet de régler la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

Unité

Permet de regler l'unité de distance.

Mêtres (Défaut)

Pieds

Étape

Permet de régler l'increment minimum de réglage de la distance.

0.1 m/0.01 m (Défaut: 0.1 m)

1ft/0.1ft

Réglez la distance

0.00 m - 18.00 m / 0.0 ft - 60.0 ft

• Les enceintes qui peuvent être selectionnées sont différentes selon les réglages "Affectation des Amphis" et "Config. enceintes". ("Affectation des Amphis" (1986), "Config. enceintes" (1987))
• Réglages par défaut: Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer 1 / Subwoofer 2 : 3,60 m (12,0 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (10,0 ft)
• Reglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).

Panneau avant

hage

Panneau arrête

192

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Para. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 11.0 ft (Défaut: 1.80 m / 6.0 ft)

• Cette option peut être régée lorsque "Dolby avant" ou "Dolby surr." est régé sur "Grande" ou "Petite" dans "Config. enceintes".

Param. défaut

Les paramètres "Distances" sont rétablis sur les paramètres par défaut.

Niveau

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

Démar. tonalite d'essai

Un son test est émis depuis l'enceinte seLECTIONnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB +12.0 dB (Default: 0.0 dB)

Le paramétrage "Niveau" est reflêté dans tous les modes son.
- Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Réglage niv. Canal". (p. 111)
- Lorsque le casque est connecté à la borne PHONES de cet apparéil, vous ne pouvez pas régler l'option "Niveau".

Param. défaut

Les paramètres "Niveau" sont rétablis sur les paramètres par défaut.

Panneau avant

hage

Panneau arrête

193

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Crossover

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select. H-P

Permet de selectionner le mode de definition de la fréquence croisée.

Tous(Défaut) :	Permet de régler la même fréquencecroisée pour toutes les enceintes.
Individuel :	Permet de sélectionner les points dcroisement pour chaque enceinte individuellement.

■ Sélection de la fréquence croisée

40 Hz/60 Hz/80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/ 200 Hz/250 Hz (Défaut:80 Hz)

Le paramètre "Crossover" peut être régèle lorsqu'elle réglage du paramètre "Mode subwoofer" est "LFE+Main" ou lorsque l'une des enceintes est régée sur "Petite". (p. 195)
- La fréquence croisée par défaut est 80Hz . Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommendons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur 250Hz lorsque la plage de fréquence des enceintes est 250Hz - 20kHz .
- Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans "Petite". Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.
- Les enceintes qui peuvent être régées quand l'option "Individual" est scéléonnée sont différentes selon le réglage du paramètre "Mode subwoofer". (K-P. 195)

• Quand "LFE" est selectionne, les enceintes reglees sur "Petite" pour "Config. enceintes" peuvent etre regles. Si les enceintes sont regles sur "Grande", "Total" s'affiche et le reglage ne peut pas etre effectue. (p.187)
  Lorsque "LFE+Main" est selectionné, les enceintes peuvent être régées peu importé le réglage "Config. enceintes". (ICP p. 187)

Panneau avant

hage

Panneau arrête

194

Télécommande

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Mode subwoofer

Permet de selectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE(Défaut) :	Le signal de gamme des graves du canal régèle sur la taille d'enceinte “Petite” est ajusté à la sortie de signal LFE du subwoofer.
LFE+Main :	Le signal de gamme BASSE de tous les canaux est ajusté à la sortie de signal LFE du subwoofer.

LPF pour LFE

Permet de régler la gamme d'émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/200 Hz/250 Hz (Default: 120 Hz)

• "Mode subwoofer" peut être définir lorsque "Config. enceintes" - "Subwoofer" dans le menu est défini sur autre que "Non". (p. 188)
• Ecoutez de la musique ou un film puis selectionnez le mode produitant les graves les plus puissants.
• Si "Config. enceintes" - "Avant" et "Centrale" sont régles sur "Grande", et que "Mode subwoofer" est régé sur "LFE", il se peut que les subwoofer n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. (123 p. 187)

Selectionnez "LFE+Main" si vous pouze que les signaux des graves soient toujours reproduits par le subwoofer.

Panneau avant

hage

Panneau arrête

195

Télécommande

Enceintes avant

Permet de définir l'enceinte avant A/B à utiliser pour chaque mode audio.

A

L'enceinte avant A est utilisée.

(Defaut) :

B:L'enceinte avant B est utilisée

A+B:

Les deux enceintes avant A et B sont

utilisées.

• Cette option peut être sélectionnée lorsque "Mode affectation" est définir sur "Front B". (p. 187)

Panneau avant

hage

Panneau
arriere

196

Télécommande

Contents Connexions Lecture

Conseils Annexe

Réseau

Pour utiliser cet apparéil en le connectant à un réseau domestique, vous doivent configurer les paramètres réseau.

Si you efectuez cette opération via DHCP, definisseez "DHCP" sur Marche. (Réglage par défaut.) Cet apparéil pourra ainsi utiliser votre réseau domestique.

Lorsque you aecte une adressi p a chace appareil manuellent, you dece affercune adress i c t appareil a l'aide des reglages "Adresse IP" et entree des inforations sur voite reseau domestique (LAN) telles que l'adres de passerelle et le masque de sous-reseau, etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN cable.

Lorsque vous vous connectez au réseau avec un LAN cable, sélectionnez "Filaire (Ethernet)" après la connexion d'un cable LAN.

Lors de la connexion au réseau avec un réseau local sans fil, Sélectionnéz "Sans fil (Wi-Fi)" et configurez le "Config. Wi-Fi". (p. 198)

- Connecter avec

Selectionnez la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet) :	Utilisiez un cable LAN pour se connecter à un réseau.
Sans fil (Wi-Fi) (Défaut) :	Utilisiez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

Panneau avant

hage

Panneau arrête

197

Télécommande

Config.Wi-Fi

Connectez-vous à un réseau de réseau local sans fil (Wi-Fi).
Le réseau peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux

Selectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l'écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil. Sélectionnez "Rescan" si le réseau est introuvable.
2. Entrez votre mot de passer et selectionnez "OK".

Utiliser le dispositif iOS

Utilisiez vos pertéphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant vos pertéphérique iOS à cet apparéil en Wi-Fi, l'apparéil peut être automatiquement connecté au même réseau que vos pertéphérique.

1. Sélectionnez "Utiliser le dispositif iOS" sur l'écran du téléviseur.
2. Vérifie que votre apparéil iOS est connecté au réseau du réseau local sans fil (Wi-Fi) et Sélectionnez "Denon AVR-X3400H" depuis "CONFIGURER UN HAUT-PARLEUR AIRPLAY..." en bas de l'écran de configuration Wi-Fi de votre apparéil iOS.
3. Tapez "Suivant" sur I'ecran du periphérique iOS.

• La version du micrologiciel du péripérisque iOS doit prendre en charge iOS 7 une version ultérieure.

Panneau avant

hage

Panneau arrête

198

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Routeur WPS

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez "Bouton pousoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter.
3. La durée pour appuyer sur la touche varie en fonction du routeur.
4. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

Manuel

Saisissez le nom (SSID) et le mot de passer du réseau auquel vous souhaitez vous connecter.

1. Reglez les éléments suivants.

SSID: Entrez le nom du réseau sans fil (SSID).

Securité :

Selectionnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.

Mot de passer : Entrez le mot de passer.

1. Sélectionnéz "Connector" à la fin du paramétrage.

Panneau avant

hage

Panneau arrête

199

Télécommande

Contents

Connexions Lecture

Conseils Annexe

• Le paramétrage du réseau local sans fil (Wi-Fi) de cet apparéil peut également être configuré à partir d'un ordinateur ou d'une tablette qui prend en charge la connexion au réseau local sans fil.
• Maintenez enforcées les touches DIMMER et STATUS de l'appareil principal pendant au moins 3 secondes, lorsque l'alimentation est sous tension.
• Connectez le réseau local sans fil de l'ordinateur ou de la tablette utilisé pour le "Denon AVR-X3400H" lorsque le message "Connectez cette dispositif Wi-Fi au réseau Wi-Fi appelé "Denon AVR-X3400H" appeared à l'écran.
• Demarrez le navigateur et saisissez "192.168.1.16/Settings" dans l'URL.
• Utilisez le navigateur pour saïris le paramétrage, sélectionnez "Connector" puis quitterze le paramétrage.
• La clé par défaut de cet apparéil est réglée sur "1". Définissez la clé par défaut du routeur sur "1" pour utilisation.

Réglages

Configurez l'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est régée sur "Marche" dans les paramétres par défaut de l'appareil.
• Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

200

Contents

Connexions Lecture

Conseil

Annexe

DHCP

Permet de selectionner la maniere de se connecter au réseau.

Marché (Défaut):	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt:	Permet de configurer les réglages réseau manuellement.

Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas etre utiliser si d'autres
  adresses IP sont regles.

CLASS A:10.0.0.1-10.255.255.254

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet apparéil, entrez le masque de sous-reseau indiquédans la documentation donnée par votre fournisseur. Entrer en général "255.255.255.0".

Passerelle défaut

Lorsque vous étés connecté à une passerelle (routeur), entrez son adresse IP.

DNS

Entrez l'adresse du DNS indiquée dans la documentation donnée par vous fournisseur.

• Si vous ne pouvez pas vous connecter à internet, vérifie à nouveau les connexions et la configuration. (K-P.62)
• Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur.

201

Contents

Connexions Lecture

Conseils Annexe

Commande réseau

Active la communication reseau en mode Veille.

Arrêt en veille (Défaut) :	Arrêt des fonctions réseau en veille.
Toujours actif :	Le réseau est activé en mode veille. L'unité principale peut être contrôle avec un contrôleur compatible réseau.

• Lorsque vous utilisez le Denon 2016 AVR Remote App ou le HEOS App, utilisez avec "Commande réseau" la configuration définie sur "Toujours actif".

REMARQUE

• Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Nom convivial

Le nom convivial est le nom par lequel cet appeareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

■ Nom convivial

Selectionnez un nom convivial a partir de la liste.

Quand vous selectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Vous pouvez entre jusqu'à 30 caractères.
  Lors de la premiere utilise, le nom convivial par défaut est "Denon AVR-X3400H".

Param. défaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Panneau avant

hage

Panneau arrête

202

Télécommande

Diagnostic

Permet de vérifier la connexion réseau.

■ Connexion physique

Permet de vérifier la connexion physique du port LAN.

OK

Erreur :

Le cable LAN n'est pas connecté.

Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, "Connexion Sans fil (Wi-Fi)" s'affiche.

Accesouteur

Permet de vérifier la connexion entre l'appareil et le routeur.

OK

Éché de la communication avec le
Erreur: routeur. Vérifiez les paramètres du
routeur.

Accès Internet

Permet de vérifier si cet apparéil a accès à Internet (WAN).

OK
Erreur :	Échec de la connexion à Internet. Vérifie l'environnement de connexion Internet ou les paramètres du routeur.

Panneau avant

hage

Panneau arrête

203

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Compte HEOS

Effectuez les réglages Compte HEOS.

Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.

Le menu affiché diffé说了elat du Compte HEOS.

You ne vous etes pas connecté

J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et leur mot de passer pour vous connecter.

Créer un compte

Si vous n'avez pas de Compte HEOS, créez un nouveau Compte HEOS.

Mot de passer oublie

En cas d'oubli du mot de passer, un courriel expliquant comment le réinitialiser vous sera envoyé.

Vous estes déjà connecté

Identifiez-vous

Le Compte HEOS en cours s'affiche.

Changer l'emplacement

Modifier les paramètres régionales pour le Compte HEOS en cours.

Changer le mot de passer

Modifier le mot de passer pour le Compte HEOS en cours.

Supprimer le compte

Supprimer le Compte HEOS en cours.

Déconnexion

Se déconnecter du Compte HEOS en cours.

Panneau avant

hage

Panneau arrête

204

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Général

Effectuer d'autres réglages.

Langue

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English/Deutsch/Français/Italiano/Espanol/Nederlands/Svenska/Pþcsn/Polski(Defaut:English)

"Langue" peut aussi être régle avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.
2. Appuyez deux fois sur DIMMER sur l'appareil principal. "Lang.:" s'affiche sur I'écran.
3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définièse la langue.
4. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

ECO

Configurez le paramétrage du mode ECO et du mode veille automatique.

Mode ECO

Ceci permet de réduire la consommation électrique lorsque l'appareil est sous tension.

Marché :	La consommation électric est toujours réduite, indépendamment du volume.
Automatique :	La consommation électric est automatiquement réduite pour faire correspondre le volume.
Arrêt(Défaut) :	Ne pas réduire la consommation électric.

• Si vous souhaitez émettre de l'audio à un niveau de volume élevé, il est recommendé de régler "Mode ECO" sur "Arrêt".
  Mode ECO peut également être modifié en appuyant sur ECO / sur la télécommande.

Panneau avant

hage

Panneau arrête

205

Télécommande

Contents Connexions Lecture

Conseils Annexe

Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière(Défaut) :	Le Mode ECO sera réglé sur les réglagesprécedent avant la mise hors tension de l'alimentation.
Marche :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Marche".
Automatique :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Automatique".
Arrêt :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Arrêt".

■ Affichage à l'écran

Affichez la consommation électrique de cet apparéil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif :	Affichez toujours le compteur sur l'écran du téléviseur.
Automatique(Défaut) :	Affichez le compteur lors du changement de mode ou de volume.
Arrêt : Ne pas afficher le compteur.

Panneau avant

hage

Panneau arrête

206

Télécommande

Contents Connexions Lecture

Conseils Annexe

Veille auto

Paramétrz de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

MAIN ZONE

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou video n'est émis de cet apparéil. Avant que l' apparéil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l' apparéil, ainsi que sur l'écran du menu.

60 min :	L'appareilonne en mode veille au bout de 60 minutes.
30 min :	L'appareilonne en mode veille au bout de 30 minutes.
15 min (Défaut) :	L'appareilonne en mode veille au bout de 15 minutes.
Arrêt :	L'appareil ne passe pas automatiquement au mode veille.

ZONE2

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou video.

8 heures :	Met la ZONE2 en état de veille au bout d'environ 8 heures.
4 heures :	Met la ZONE2 en état de veille au bout d'environ 4 heures.
2 heures :	Met la ZONE2 en état de veille au bout d'environ 2 heures.
Arrêt(Défaut) :	Ne met pas automatiquement la ZONE2 en état de veille.

Panneau avant

hage

Panneau arrête

207

Télécommande

Config. de ZONE2

Permet de régler les paramètres de lecture audio avec un système ZONE2.

• Les valeurs réglées pour "Limite volume" et "Vol. allumage" s'affichent en fonction du réglage spécifique pour le volume "Échelle". (152)

Graves

Réglage des graves.

Réglages de la coupure des basse pour réduire la distorsion des basses.

Marche : Les basses sont attenuées.

Arrêt (Défaut) : Les basses ne sont pas attenuées.

Niveau canal Gauche

Ajuster le niveau du canal gauche.

-12dB-+12dB（Default:0dB)

Niveau canal Droit

Ajuster le niveau du canal droit.

Régler si la lecture est en stéreo ou monaurale.

Stereo

(Defaut) :

Mono : Sélectionner la sortie monaurale.

Contents

Connexions Lecture

Conseil

Annexe

Audio HDMI

Sélectionne le format du signal audio pour la lecture d'une source HDMI dans ZONE2.

Via (Défaut) :	Le signal audio HDMI passé par cette unité vers l'appareil dans la ZONE2.
PCM :	L'entrée du signal audio HDMI dans cet apparéil est convertie en un signal PCM qui peut être émis des bornes ZONE2
	PRE OUT ou des bornes des enceintes.

Niveau volume

Réglez le niveau de sortie du volume.

Variable (Défaut):	Le volume peut être réglié.
1 - 98 (-79 dB - 18 dB):	Le volume est fixé au niveau souhaïte. Impossible de régler le volume avec la télécommande.

La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 152)

L imite volume

Réglages de volume maximum.

60(-20dB)/70(-10dB)/80(0dB)

(Defaut:70(-10dB))

Arrêt : Ne pas utiliser de volume maximum.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (p. 209)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 152)

Vol. allumage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde la dernière session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 - 98(-79 dB - 18 dB) :	Le volume est régèle au niveau défini.

• Cette option peut être selectionnée lorsque "Niveau volume" est défini sur "Variable". (p. 209)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 152)

Panneau avant

hage

Panneau arrête

209

Télécommande

Contents Connexions Lecture

Conseils Annexe

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet

Le son est complètement coupé.

(Defaut) :

-40 dB: Le son est abaisse de 40 dB.
-20 dB:Le son est abaisse de 20 dB.

Renommer zone

Changez le titre d'affichage de chaque zone selon votrechoix.

MAIN ZONE / ZONE2

Param. défaut :

Le réglage par défaut est restauré pour éoperator le nom de zone.

• Vous pouvez entre jusqu'à 10 caractères.

Select.Rapid.Nom

Changez le nom de selection rapide qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Selct. rapide 1/ Select. rapide 2 / Select. rapide 3 / Select. rapide 4

Param. défaut :

Le réglage par défaut est restauré pour éoperator le nom de seLECTION rapide.

• Vous pouvez entre jusqu'à 16 caractères.

Panneau avant

hage

Panneau arrête

210

Télécommande

Contents Connexions Lecture

Conseils Annexe

Sortie Trigger

Sélectionnez les conditions d'activation du déclenchement.

Pour des détails sur la manière de connecter les prise TRIGGER OUT, voir "Borne TRIGGER OUT" (K-B p. 65).

Lors du réglage de la zone (MAIN ZONE / ZONE2)

L'activation de la Sortie Trigger se fait par l'internériaire d'un lien à l'alimentation de la zone régée sur "Marche".

Lors du réglage de la source d'entrée

Activez le déclenchement si la source d'entrée régée sur "Marche" est seLECTIONnée.

Lors du réglage pour le moniteur HDMI

Activez le trigger si le moniteur HDMI régle sur "Marche" est sélectionné.

Marche :

Activez le Trigger dans ce mode.

---: N'activez pas le Trigger dans ce mode.

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Attenuateur

Régler la luminosité d'affichage de cet apparil.

Clair

(Defaut) :

Luminosité d'affichage normale.

Attenuer: Luminosité d'affichage réduite.

Sombre:Luminosité très faible.

Arrêt : Désactiver l'affichage.

• Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Panneau avant

hage

Panneau arrête

211

Télécommande

Micrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, demettre à jour le micrologiciel et de régler l'affichage des messages de notification pour les mises à niveau.

Vérifier mise à jour

Vérifier pour les mises à jour du micrologiciel.

Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Màj Maintain :

Effectuez le processus de mise à jour.Lorsque la mise à jour démarre, l'écran de menu se ferme. Pendant la mise à jour, la progression s'affiche sur l'écran.

Metre à jour plus tard: Mettre à jour plus tard.

• Cet apparéil reliance automatiquement la mise à jour si la mise à jour échoue. S'il n'est pas possible d'effectuer encore une mise à jour, le message "Update Error" apparait sur l'affichage, suivi de l'un des messages suivants. Consultez "Dépistage des pannes" - "Messages d'erreur de mise à jour/mise à niveau pour de l'information sur les messages d'erreur de mise à jour. (p. 240) Vérifiez les conditions en fonction du message et reessayez d'effectuer la mise à jour.
• Ce menu ne peut pas etre selectionné lorsque "Autorise mise à jour" est reglé sur "Arrêt".

■ Mise à jour auto.

Active les Mises à jour Automatiques pour que les futures mises à jour soient teléchargees et installées automatiquement lors de la mise en voilde de l'appareil.

Mise à jour auto.

Cet apparéil fera automatiquement la mise à jour la plus réçente en micrologiciel lors de sa mise en voille.

Marché: Active les Mises à Jour Automatiques.

Arrêt(Défaut) :

Désactive les Mises à JourAutomatiques.

Fuseau horaire

Changer le fuseau horaire.

Définir le fuseau horsaire qui correspond à votre zone géographique.

• Ce menu ne peut pas etre selectionné lorsque "Autorise mise à jour" est regle sur "Arrêt".

Panneau avant

hage

Panneau arrête

212

Télécommande

Contents Connexions Lecture

Conseils Annexe

Autorise mise à jour

Activer ou désactiver les mises à jour et mises à niveau pour cet apparéil.

Marché (Défaut) :	Permet à cet apparéil de receivevoir des mises à jour et mises à niveau.
Arrêt :	Empêche cet apparéil de receivevoir des mises à jour et mises à niveau.

• Ce paramètre cause des incompatibilités entre l'appareil et HEOS App.

■ Notifi. de mise à niv.

Lorsque la mise à niveau la plus récente est disponible, un message de notification s'affiche sur l'écran du téléviseur à la mise sous tension.
Le message d'information s'affiche pendant environ 40 secondes lorsque l'appareil est mis sous tension.

Marché (Défaut) :	Affiche le message de mise à niveau.
Arrêt :	N'affiche pas le message de mise à niveau.

• Ce menu ne peut pas être selectionné lorsque "Autorise mise à jour" est régé sur "Arrêt".

Panneau avant

hage

Panneau arrête

213

Télécommande

Ajoutez nouvelle option

Permet d'afficher les nouvelles fonctions qui peuvent etre telecharges sur cet apparéil et d'effectuer la mise a niveau.

Ver. mise à jour :	Permet d'afficher les éléments àmettre àniveau.
Statut mise à niv. :	Permet d'afficher une liste des fonctionssupplémentaires disponibles grâce à lamise à niveau.
Mise à niveau :	Lancer le processus demettre à niveau.Lorsque la mise à niveau démarre,l'écran de menu se ferme. Pendant lamise à niveau,la durée éçoulée s'affiche.

• Les informations concernant les fonctions "Mettre à jour" et "Ajoutez nouvelle option" seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Denon pour plus de détails concernant les mises à niveau.
• Quand la procEDURE est terminée, "Enregistré"s'affiche dans ce menu et les mises a niveau peuvent etre execuétées. Si la procédure n'a pas ete effectué, "--------"s'affiche.

Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure.

Le code ID peut également être affchéé en appuyant sur les touches TUNER PRESET CH - et STATUS de l'appareil principal et en les maintainant enfinçées pendant au moins 3 secondes.

• Si la mise à niveau a échoué, le message "Upgrade Error" apparait sur l'affiche. Consultez "Dépistage des pannes" - "Messages d'erreur de mise à jour/mise à niveau" pour de l'information sur les messages d'erreur de mise à niveau. (19 p. 240)
  Vérifiez les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.
• Ce menu ne peut pas etre selectionné lorsque "Autorise mise à jour" est regle sur "Arrêt".

Remarques concernant l'utilisation de "Mettre à jour" et "Ajoutez nouvelle option"

Pour utiliser ces fonctions, votre système doit avoir les specifications et les réglages nécessaires à une connexion Internet. (12 p. 62)
- Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée.
- Environ 1 heures est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.
- Lorsque l'actualisation / mise à niveau démarre, les opérations normales de cet apparéil ne peuvent plus être effectuees jusqu'à la fin de laactualisation / mise à niveau. Dans certains, cas, l'opération peut réinitialiser les données sauvégardées notamment pour les paramétres de cet apparéil.
- En cas d'éché de la mise à jour ou de la mise à niveau, appuyez sur la touche Ⓞ de l'appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranché le cordon d'alimentation et rebranchez-le. Àpres environ 1 minute, "Please wait" apparait à l'écran et la mise à jour redémarre. Si l'erreur se repête, vérifie l'environnement du réseau.

Informations

Affichage d'informations sur les réglages cet apparéil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode son : Le mode audio actif s'affiche.
Signal d'entrée : Le type de signal d'entrée s'affiche.
Format :	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Fréq. échantillonage. :	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage :	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau :	Il s'affiche en entrant les signaux avec canal surround arrêté. “MATRIX” s'affiche avec les signaux d'entrée DTS-ES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

Vidéo

Affiche les signaux d'entrée/de sortie HDMI et les informations du monitateur HDMI pour MAIN ZONE.

Infos signal HDMI

Résolutions / Espace couleurs / Profondeur pixel

Monitreur HDMI 1 / Monitreur HDMI 2

Interface / Résoluti. support.

ZONE

Permet d'afficher desinfos sur les réglages actuels.

MAIN ZONE :	Cet élément présente des infos sur les réglages de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2 :	Cet élément présente des informations sur les réglages de la ZONE2.

Micrologiciel

Version :	Affiche les informations relatives au micrologiciel actuel.
DTS Version : Affiche la version DTS en cours.

Panneau avant

hage

Panneau arrête

215

Télécommande

■ Notification

Affiche et regle les notifications.

De même, permet d'afficher ou non la notification lorsque l'alimentation est sous tension.

Alertes de notification

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt :	Les messages de notification ne sont pas affichés.

• Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d'autres informations dans la partie inférieure de l'écran.

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la maniere dont vous utilisez votre appareil (telles que les sources d'entrée, les modes audio et les réglages des enceintes féquement utilisés).

Denon ne transmettra jamais les informations collectées à des parties tierces.

Oui :	Ils fournissent des informations sur l'état du fonctionnement de cet apparéil.
Non :	Ne fournit pas d'informations sur l'état de fonctionnement de cet apparéil.

216

Sauveg. & charger

Enregistrez et restaurez le paramétrage du périhérique à l'aide d'un dispositif mémoire USB.

• Utilisé un dispositif de mémoire USB qui dispose d'au moins 128 Mo d'espace libre et qui est formaté en FAT32. Il est possible que les données ne poussent s'En registrar/se Charger correctement dans certains dispositifs de mémoire USB.
• L'Enregistrement/le Chargement des données peut prendre jusqu'à 10 minutes.
  Ne coupez pas l'alimentation jusqu'à ce que le processus soit terminé.

Sauvegarder Configuration

Le paramétrage de l'appareil actuel est enregistré sur le dispositif mémoire USB.

Lorsque le paramétrage est enregistré correctement, "Saved" apparait sur l'écran et le fjichier "config.avr" est créé sur le dispositif mémoire USB.

• Ne modifies pas le nom de fichier du fichier créé. Cela empêchera ainsi le fichier d'être reconnu comme un fichier de paramétrage lors de la restauration.

Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, "Loaded" s'affiche sur l'écran et l'unité rédémarre automatiquement.

Verrou de config.

Protection des réglages contre toute modifications involontaire.

Verrouillez

Marche:Activer la protection.

Arret

(Defaut) :

Désactiver la protection.

Lorsque you annulez le reglage, mettez "Verrouillez" sur "Arrêt".

REMARQUE

Lorsque "Verrouillez" est regle sur "Marche",以及其他 element de réglage ne s'affiche à l'exception de "Verrou de config."

Panneau avant

hage

Panneau arrête

217

Télécommande

Contents Connexions Lecture

Conseils Annexe

Limiter la zone d'opération avec la télécommande

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.

1 Maintainen enforcé ZONE2 et SETUP. Les touches MAIN et ZONE2 clignotent.

Annulation du paramétrage

1 Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage. Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

Panneau avant

hage

Panneau arrriere

218

Télécommande

Contenu

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 220

Je souhaite maintainir le volume au même niveau lorsque je mets l'appareil sous tension 220

Je souhaite avoir le subwoofer toujours en sortie audio 220

Je souhaite une meilleure clarté des voix dans les films 220

Je souhaite maintainir les basses et la clarté pendant la lecture à un niveau de volume faible 220

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 220

Je souhaite régler l'environnement d'écoute optimé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 221

Je souhaite associer une video à la musique actuelle 221

Je souhaite ignorer les sources d'entrée inutilisées 221

Je souhaite profiter de la même musique dans toutes les zones de la maison, soit, etc. 221

Je souhaite minimiser le délambda des signaux video lorsque je joue à un jeu sur ma console de yeux 221

Je souhaite utiliser cet apparéil à l'aide de la télécommande du téléviseur 221

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 223

Les opérations ne peuvent pas etre effectuees via la telecommande 224

L'affichage sur cet apparéil n'affiche rien 224

Aucun son n'est émis 225

L'audio souhaité n'est pas émis 226

Le son est interrompu ou on entend des bruits 228

Aucune video ne s'affiche sur le téléviseur 229

L'ecran du menu ne s'affiche pas sur le téléviseur 231

Impossible de dire AirPlay 232

Impossible delire lesdispositifs mémoire USB 233

Impossible de dire le Bluetooth 234

Impossible delire la radio Internet 235

Impossible delire les fichiers musiques sur le PC ou le NAS 236

Plusieurs services en ligne ne peuvent pas etre Ius 237

La fonction HDMI Contrôle ne fonctionne pas 237

Impossible de se connecter à un réseau local sans fil 238

Lors de l'utilisation de HDMI ZONE2, les dispositifs ne

fonctionnepascorrectement 239

Messages d'erreur de mise a jour/mise a niveau 240

Contents

Connexions Lecture Reglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

• Reglez la limite supérieure du volume pour "Liminé volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 152), "Liminé volume" (p. 209))

Je souhaite maintainir le volume au même niveau lorsqu je mets l'appareil sous tension

• Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet apparéil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol. allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. ("Volume" (r p. 152), "Vol. allumage" (r p. 209))

Je souhaite avoir le subwoofer toujours en sortie audio

• En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Mode subwoofer" dans le menu est regle sur "LFE+Main", vous pouze faire en sorte que le subwoofer transmette toujours de l'audio. (p. 195)

Je souhaite une meilleure clarté des voix dans les films

Utilisez "Réglage niv Dialog" dans le menu pour ajuster le niveau ("Réglage niv Dialog"). (p. 145)

Je souhaite maintainir les basses et la clarté pendant la lecture à un niveau de volume faible

• Reglez "Dynamic EQ" dans le menu sur "Marche". Ce réglage corige les caractéristiques de fréquence pour vous permettre de profiter d'un audio cristallin sans perte de basses même pendant la lecture à un faisible niveau de volume. (p. 154)

Je souhaite ajuster automatique la differenc de niveau du volume dans le contenu, tel que la television et les films

• Paramétrez l'option "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaïte. (p. 155)

Panneau avant

hage

Panneau arrête

220

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Je souhaite regler l'environnement d'écoute optimé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle

Effectuez "Conf.Audyssey" Ceci optimise automatiquement les reglages des enceintes pour le nouvel environnement d'ecoute. (p. 175)
Je souhaite associer une video à la musique actuelle
- Reglez "Sélect. Video" dans le menu d'options sur "Marche". Vous pouvez associer la musique en cours à votre source video souhaïée provenant d'un boîtier décodeur ou un DVD, etc. tout en écouteant de la musique depuis le tuner, un CD, HEOS, USB ou Bluetooth. (p. 113)

Je souhaite ignorer les sources d'entrée inutilisées

• Reglez les sources d'entrée sur "Masquer les sources" dans le menu. Ceci vous permet d'ignorer les sources d'entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet apparéil. (p. 174)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

• Reglez "Toutes zones stéreo" dans le menu d'options sur "Demarrer". Vous pouvez dire dans une autre piece (ZONE2) la musique qui est lue au même moment dans MAIN ZONE. (p. 115)

Je souhaite minimiser le délié des signaux video lorsqu je joue à un jeu sur ma console de yeux

Lorsque la video est retardede par rapport aux fonctionnements des touches avec le contrôleur sur la console de yeux, reglez "Mode video" dans le menu sur Jeu. (p. 166)

Je souhaite utiliser cet appeareil à l'aide de la télécommande du téléviseur

• Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée" * ou "Utiliser un apparéil HDMI raccordé"* . Le Menu intelligent de cet apparéil s'affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l'aide de la télécommande de votre téléviseur.
  * La methode de selection differ en fonction du téléviseur. Consultez le manuel de l'utiliseur de votre téléviseur pour plus de details.

Panneau avant

hage

Panneau arrête

221

Télécommande

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnel-ils correctement?

• Si les étapes 1 à 3 ci-dessus n'améliorent pas le problème, redémarrer l'appareil peut améliorer le problème.

Contn t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Si cet apparéil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulterer toute revendeur, car cette pourrait et d'au début dans cet appeareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous aze acheté cet apparéil.

Panneau avant

hage

Panneau arrête

222

Télécommande

Contents

Connexions Lecture Reglages

Annexe

L'alimentation ne se met pas sous/hors tension

L'appareil ne s'allume pas.

• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 66)

L'appareil se met automatiquement hors tension.

• La minuterie sommeil est reglee. Mettez l'appareil sous tension. (p. 131)
  Veille auto" est regle. Veille auto" est declenche lorsqu'aucune opération n'est effectuee pendant un certain temps. Pour desactiver "Veille auto", definissez l'option "Veille auto" du menu sur "Arret". (p. 207)

L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.

• En raison de la hausse de température dans cet apparéil, le circuit de protection fonctionne. Mettez l' apparéil hors tension, patientez une heures environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l' apparéil à nouveau sous tension. (p. 268)
• Veuillez réinstaller cet apparéil dans un endroit bien ventilé.

L'appareil se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 0,5 secondes environ.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parcque que les fil conducteurs du cable des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entre en contact avec le panneau arrêté de cet apparéil. ÀpRES avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (1 p. 36)
  Baissez le volume et mettez l'appareil à nouveau sous tension. (p. 68)
  Le circuit de l'amplificateur de cet appeareil est defaillant. Debranche z le cordon d'alimentation et contactez notre centre de service client.

L'alimentation ne s'estint pas meme lorsque you appuyez sur le bouton d'alimentation et que I'affichage indique "ZONE2 On".

L'alimentation de la ZONE2 est mise sur ON. Pourmettre hors tension l'alimentation de cet appeareil (veille),appuyez sur ZONE2 ON/OFF sur l'appareil, ou appuyez sur la touche POWER 0 apres avoir appuyed sur la touche ZONE2 de la telecommande pour mettre hors tension I'alimentation de la ZONE2.

L'appareil ne s'estint pas lorsque vous appuyez sur le bouton de mise sous tension. "HEOS On" S'affiche sur I'écran.

• Un appeareil HEOS sur le même réseau est en train de dire une source extérieure à cet appeareil. Arrétez la lecture sur l'appareil lorsque vous éteignez cet appeareil (en la mettant en voille). L'appeaire s'éteindra automatiquement après environ 20 minutes.

Panneau avant

hage

Panneau arrête

223

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Les opérations ne peuvent pas etre effectuees via la telecommande

Les opérations ne peuvent pas etre effectuees via la telecommande.

• Les piles sont usées. Remplacez-les par des piles neuves. (p.9)
  Faites fonctionner la telecommande a une distance d'environ 7 m de cet apparéil et a un angle de 30^ (p.9)
• Retirez tout obstacle se trouvant entre cet apparéil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères ⊕ et Θ. (p. 9)
  Le capteur de telecommande de l'appareil est exposé à une force lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de telecommande ne soit plus exposé à une force lumière.
• La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifique sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande. (19 p. 144)
  Lorsque you utilisez un dispositif video 3D, la telecommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appeareils (telles que des lunettes et un telleviseur pour l'affiche 3D). Dans ce cas, ajustez la direction des appeareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'afectent pas le fonctionnement de la telecommande de cet apparieil.

L'affichage sur cet apparéil n'affiche rien

L'écran est étant.

Parametrez l'option "Attenuateur" du menu sur tout autre choix que "Arrêt". (p. 211)
Lorsque le mode audio est regle sur "Pure Direct", l'affichage est hors tension. (p. 118)

Panneau avant

hage

Panneau arrête

224

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Aucun son n'est émis

Aucun son n'est transmis aux enceintes.

• Vérifiez les connexions de tous les apparciels. (p. 36)
• Insérez complètement les cables de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Vérifiez l'etat des cables.
• Vérifiez que les cables d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des cables entrent en contact avec la partie métallique des bornes des enceintes. (« p. 36)
• Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un évientuel relâchement. (p. 36)
  Vérifiez qu'une source d'entrée correcte est seLECTIONnée. (p. 68)
• Ajustez le volume. (p. 69)
  Annulez le mode de sourdine. (p. 69)
  Vérifiez le réglage de la borne d'entree audio numérique. (p. 171)
• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est régée pour être désactivée par défaut.
  Lrsquun casque audio est branché dans la prise PHONES sur I'appareil principal, le son n'est pas emis par la borne d'enceintes et le connecteur PRE OUT.

Aucun son n'est transmis lors de l'utilisation de la connexion DVI-D.

Lorsque cet apareil est connecte a un dispositif equiped'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio separae.

Panneau avant

hage

Panneau arrête

225

Télécommande

Contents

Connexions Lecture Reglages

Annexe

L'audio souhaité n'est pas émis

Le volume n'augmente pas.

Le volume maximal defini est trop faible. Reglez le volume maximal à l'aide de l'option "Limite" du menu. (p. 152)
Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.

• Verifiez la connexion des connecteurs HDMI. (p. 53)
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV". (K-P. 160)
  Lrs de l'utilisation de la fonction HDMI Contrôle, verifie que la sortie audio est reglee sur I'amplificateur AV sur le televiseur. (p. 128)

Aucun son n'est transmis à une enceinte spécifique.

• Vérifiez que les cables des enceintes sont correctement connectés.
• Vérifiez qu'une sélection autre que "Aucun" est reglee pour le réglage "Config. enceintes" dans le menu. (p. 187)
• Verifiez le réglage "Mode affectation" dans le menu. (p. 186)
  Lorsque le mode audio est "Stereo et Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.

Aucun son n'est émis par le subwoofer.

• Vérifiez les connexions du subwoofer.
• Allumez le subwoofer.
• Reglez "Config. enceintes" - "Subwoofer" dans le menu sur "1 enceinte" ou "2 enceintes". (p. 188)
• Quand le parametre "Config. enceintes" - "Avant" dans le menu est regle sur "Grande", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer. (p. 188)
  Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entree, il est possible qu'aucun son ne soit transmis du subwoofer. p.195
• Vous pouvez decide que le subwoofer transmette toujours du son en réglient "Mode subwoofer" sur "LFE+Main". (19 p. 195)

Panneau avant

hage

Panneau arrête

226

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Le son DTS n'est pas émis.

• Vérifie que le réglage de sortie audio numérique sur le dispositif connecté est régle sur "DTS".

Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus.

Effectuez les connexions HDMI. (p. 56)
Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.

Il est impossible de selectionner le mode DTS Neural:X.

• Il est impossible de seLECTIONner DTS Neural:X lorsque vous utilisez le casque.

Le mode Dolby Surround ne peut pas etre selectionné.

• Le Dolby Surround ne peut pas être seLECTIONné lorsque vous utilisez des écouteurs.

Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFCTM ne peuvent pas etre selectionnes.

• Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey®. (p. 175)
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (p. 118)
• Vou ne pouvez pas seLECTIONNER ici lorsque le son est regle sur le mode "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+"Virtual:X".
• Ces réglages ne peuvent pas été sélectionnés lors de l'utilisation d'écouteurs.

Impossible de selectionner "Restorer".

• Vérifiez que l'appareil recoit un signal analogique ou un signal PCM (Frequ. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopérante. (p. 150)
• Basculesz sur un mode audio autre que "Direct" ou "Pure Direct". (p. 118)

Aucun son n'est émis de PRE OUT ou des enceintes pour ZONE2.

• Dans ZONE2, l'audio peut etre le lorsque I'entree des signaux des bornes numeriques (OPTICAL/COAXIAL) est au format PCM 2 canaux.
• Dans ZONE2, l'audio peut être lu lorsque l'entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour dire l'audio dans ZONE2 sans tenir compte du format du signal d'entrée, réglez "Audio HDMI" dans le menu sur "PCM". En fonction du dispositif de lecture, l'audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur "PCM (2ch)" sur le dispositif de lecture. (p. 209)
  Lrs de l'ecoute de I'audio d'un periphérique Bluetooth en ZONE2, supprimez tout obstacle entre le periphérique Bluetooth et cet apparieil, et utilisez-le aune distance d'environ 30 m.

Panneau avant

hage

Panneau arrête

227

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Le son est interrompu ou on entend des bruits

Pendant la lecture de la radio Internet ou d'un dispositif mémoire USB, l'audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif meoire USB est faible, l'audio peut etre occasionnellement interrompu.
- La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque you passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet apparéil.

Lorsque you passez un appel, restez a une distance de 20 cm minimum entre l'iPhone et cet apparéil.

Du bruit se produit souvent lors de diffusion FM/AM.

• Changez l'orientation ou la position de l'antenne. (p. 60)
• Séparer l'antenne cadre AM de l'appareil.
  Utilisez une antennene exterieure. (p. 60)
• Éloignez l'antenne des autres cables de connexion. (T p. 60)

Lessonssemblentdistordus.

Baissez le volume. (p. 69)
- Reglez "Arrêt" sur "Mode ECO". Lorsque "Marche" ou "Automatique" est en "Mode ECO", l'audio peut être distordu lorsque le volume de lecture est élevé. (p. 205)

Le son est coupé lors de l'utilisation d'une connexion Wi-Fi.

• La bande de fréquence utilisée par le réseau local sans fil est également utilisé par les jours à micro-ondes, les téléphones sans fil, les contrôleurs de yeux sans fil ainsi que d'autres appareils du réseau local sans fil. L'utilisation de ces appareils en même temps que cet apparéil peut provoquer une coupure de la lecture en raison d'une interférence électronique. Il est possible de.Remédier aux coupures de lecture en utilisant les méthodes suivantes. (p.62)

• Installez les apparèils qui provoquent des interférences à l'écart de cet apparèil.

• Mettez hors tension les apparèils qui provoquent des interférences.

• Modifie les parametes du canal du routeur auquel cet appeareil est connecté. (Consultez le manuel d'instruction du routeur sans fil pour plus de détails sur la maniere de changer le canal.)

• Passez à une connexion LAN cable.

• Notamment lors de la lecture de gros fichiers musicaux, en fonction de toute environnement de réseau local sans fil, le son pendant la lecture peut etre interrompu. Dans ce cas, effectuez une connexion LAN cable. (p. 198)

Panneau avant

hage

Panneau arrête

228

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Aucune video ne s'affiche sur le téléviseur

Aucune image ne s'affiche.

• Vérifiez les connexions de tous les apparèils. (p. 53)
• Insérez complètement les cables de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Vérifiez l'etat des cables.
• Faites correspondre les reglages d'entrée à la borne d'entrée du téléviseur connecté à cet apparéil. (p. 171)
• Verifiez que la source d'entrée correcte est selectionnée. (p. 68)
  Vérifiez le réglage de la borne d'entrée video. (p. 171)
  Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (p. 215)
• Verifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal video ne sera pas correctement transmis. (p. 245)
• Pour de profiter d'un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appeareil de lecture et un téléviseur compatibles HDCP 2.2.
  Le signal HDMI ne peut pas etre converti en signal analogique. Utilisez des connexions analogiques. (p. 246)
• Pour dire une video 4K (60/50 Hz), utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les videos 4K (60/50 Hz), il est recommendé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possedant une étiquette de cable mentionnant HDMI Premium Certified Cable sur l'emballage du produit.

Aucune video ne s'affiche sur le téléviseur avec la connexion DVI-D.

• Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (p. 245)

Panneau avant

hage

Panneau arrête

229

Télécommande

Contents Connexions Lecture Reglages

Annexe

Aucune video à partir d'une source d'entrée, telles qu'une console de euxs s'affiche sur le téléviseur.

Lorsque des signaux de video speciaux sont transmis a partir d'une console de yeux, etc., la fonction Conversion videoe peut ne pas fonctionner Connectez la borne d'entree a la borne de sortie du moniter du meme type.

Pendant que le menu est affché, aucune video ne s'affiche sur le téléviseur.

• La video en cours de lecture ne s'affichera pas sur l'arriere-plan du menu lorsque le menu est utilisé pendant la lecture des signaux videoe suivants.

• Certaines images de contenu videoe 3D

• Images de résolution d'ordinateur (exemple : VGA)

• Video ayant un format d'image autre que 16:9 ou 4:3
• Video 4K (60/50 Hz)
• Certains types de signaux HDR

Lors de l'utilisation de HDMI ZONE2, la sortie video dans MAIN ZONE est interrompue.

Lorsque ZONE2 fonctionne avec la meme source d'entree selectionnee pour MAIN ZONE et ZONE2, la video dans MAIN ZONE peut etre interrpue.

Panneau avant

hage

Panneau arrête

230

Télécommande

Contents

Connexions Lecture Reglages

Annexe

L'écran du menu ne s'affiche pas sur le téléviseur

L'écran du menu ou l'écran d'informations d'etat ne s'affiche pas sur le téléviseur.

L'ecran du menu s'affiche uniquement sur cet apparéil et un téléviseur connecté par cable HDMI. Si cet apparéil est connecté à un téléviseur au moyen d'une borne de sortie video différente, vous pouze l'utiliser pendant que vous regardez l'écran sur cet apparéil.
- Les informations d'etat ne s'afficheront pas sur la TV lorsque les signaux video suivants sont en cours de lecture.

• Certains images de contenu video 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Video ayant un format d'image autre que 16:9 ou 4:3
• Certains types de signaux HDR
  Lorsqu'une video 2D est convertie en video 3D sur le televiseur, I'ecran de menu ou I'ecran d'information de statut ne s'affiche pas correctement. (p.216)
• En mode de lecture pure direct, l'écran de menu ou l'écran d'informations d'état ne s'affiche pas. Basculez sur un mode audio autre que le mode pure direct. (p. 117)
• Définissez le réglage "Format TV" dans le menu sur une sélection appropriée pour le téléviseur. (p. 170)

Panneau avant

hage

Panneau arrête

231

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de lire AirPlay

L'icone AirPlay n'apparait pas dans iTunes ou sur l'iPhone / iPod touch / iPad.

• Cet appeareil et l'ordinateur ou l'iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appeareil. (p. 62)
  Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n'est pas compatible avec AirPlay. Mettez a jour le micrologiciel à la version la plus récente.

Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est regle au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lie au volume sur cet appeareil. Definissez un niveau de volume approprié.
- La lecture AirPlay ne s'effectue pas ou cet apparéil n'est pas sélectionné. Cliquez sur l'icone AirPlay sur l'écran iTunes ou de l'iPhone / iPod touch / iPad et sélectionnéz cet apparéil. (1 p. 105)

L'audio est interrompu pendant la lecture AirPlay sur l'iPhone / iPod touch / iPad.

• Quittez l'application executée en arrêté-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour dire vos fichiers.
• Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l'environnement reseau en prerant des mesures, telles que raccourcir la distance du point d'accès LAN sans fil.

iTunes ne peut pas etre lu via la telecommande.

• Activez le réglage "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants" sur iTunes. Ensuite, vous pouze lancer les opérations de lecture, pause et de saut via la télécommande.

232

Contents

Connexions Lecture Reglages

Annexe

Impossible de dire les dispositifs mémoire USB

Le dispositif mémoire USB n'est pas reconnu.

• Déconnectez et reconnectectez le dispositif mémoire USB. (p. 59)
• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.
• Cet apparil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif memoire USB directement au port USB.
• Le dispositif mémoire USB doit être au format FAT16 ou FAT32.
• Il n'est pas garantie que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s'affichent pas.

• Les fichiers d'un type non pris en charge par cet apparéil ne s'affichent pas. (p. 70)
• Cet appareil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5000 fichiers (dossiers) peut aussi etre affiché pour chaque niveau.Modifiez la structure de dossiers du dispositif mémoire USB.
  Lorsque plusieurs partitions existent sur le dispositif memoire USB, seuis les fichiers sur la premiere partition s'afficient.

Les peripériques iOS et Android ne sont pas reconnus.

Le port USB de cet appareil ne prend pas en charge la lecture depuis des périhériques iOS et Android.

Impossible de dire les fichiers contenus sur un dispositif mémoire USB.

• Les fichiers sont créés à un format qui n'est pas pris en charge par cet apparéil. Vérifiez que les formats sont pris en charge par cet apparéil. (p. 248)
• Vous tentez de dire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet apparéil.
• La lecture risque de ne pas se faire si la taille du fjchier de l'album dépasse 2 MB.

Panneau avant

hage

Panneau arrête

233

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de lire le Bluetooth

Les périhériques Bluetooth ne peuvent pas etre connectés a cet apparéil.

• La fonction Bluetooth du péripérisque Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du péripérisque Bluetooth pour activer la fonction Bluetooth.
• Amenez le periphérique Bluetooth à proximé de cet apparéil.
• Il est impossible de connecter le périphérique Bluetooth avec cet apparéil s'il n'est pas compatible avec le profil A2DP.
• Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Le son est coupé.

• Amenez le péripérisque Bluetooth à proximé de cet appareil.
• Supprimez tout obstacle entre le périhérique Bluetooth et cet appareil.
• Pour éviter les interférences electromagnétiques, placez cet apparéil à l'écart des jours à micro-ondes, des périhériques connectés via réseau local sans fil et autres périhériques Bluetooth.
• Reconnectez le périhérique Bluetooth.

Panneau avant

hage

Panneau arrête

234

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de dire la radio Internet

Aucune liste des stations ne s'affiche.

Le cable LAN n'est pas correctement connecté ou le réseau est déconnecté. Vérifie l'etat de la connexion. (p. 62)
Effectuez le mode de diagnostic reseau.

Impossible de lore la Radio Internet.

• La station de radio selectionnee est a un format qui n'est pas pris en charge par cet apparieil. Les formats qui peuvent etre lus sur cet apparieil sont les formats MP3, WMA et AAC. (p. 251)
• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.
  L'adresse IP n'est pas correctement reglee. (p. 200)
• Vérifiez si le réseau est sous tension.
• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, reglez le réglage sur "Marché" sur cet appeareil. (p. 200)
  Pour obtenir I'adresse IP manuellement, reglez I'adresse IP sur cet apparéil. (p. 200)
• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et seLECTIONNZIème station radio ou selectionnez une autre station radio. (p. 90)
• La station radio sélectionnée n'est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites.

• La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.

Panneau avant

hage

Panneau arrête

235

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de dire les fichiers musiques sur le PC ou le NAS

Impossible de dire les fichiers contenus sur un ordinateur.

• Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (R p. 250)
• Les fichiers protégés ne peuvent pas etre lus sur cet apparéil.
• Le port USB de cet apparéil ne peut pas être utilisé pour le branchement d'un ordinateur.
• Les paramètres de partage Média sur le serveur ou NAS ne prennt pas en charge cet apparéil. Changez les paramètres pour la prise en charge de cet apparéil. Pour plus de détails, voir le manuel de l'utilisateur foumi avec le serveur ou NAS.

Impossible de trouver le serveur ou de s'y connecter.

Le pare-feu de I'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur.
L'ordinateur n'est pas activé. Mettez l'ordinateur en marche.
- Le serveur n'est pas actif. Activez le serveur.
L'adresse IP de cet apparéil est incorrecte. Vérifiez l'adresse IP de cet apparéil. (p. 197)

Impossible de dire les fichiers musiques sur le PC.

• Meme si le PC est connecté à la port USB de cet apparéil, les fichiers musicaux ne peuvent pas etre lus. Connectez le PC de cet apparéil via le réseau. (p.62)

Les fichiers sur le PC ou le NAS s'afficht.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 250)

Impossible de dire la musique continue sur un stockage NAS.

Si you utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les parametes du stockage NAS.
- Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multiméias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.
- Si la connexion est limitée, définissez l'équipment audio comme cible de la connexion.

Panneau avant

hage

Panneau arrête

236

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Plusieurs services en ligne ne peuvent pas etre lus

Plusieurs services en ligne ne peuvent pas etre lus.

• Le service en ligne peut avoir été interrompu.

La fonction HDMI Contrôle ne fonctionne pas

La fonction HDMI Contrôle ne fonctionne pas.

• Vérifiez que "HDMI Contrôle" dans le menu est réglé sur "Marche". (p. 162)
• Vou ne pouze pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (12 p. 128)
  Vérifiéz que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet apparil. (p. 128)
  Lorsque you effectuez des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les reglages de fonctionnement du lien peuvent etre initiaises. Mettez l'appareil et les disposits connectés via HDMI hors, puis a nouveau sous tension. (p. 128)
  La borne HDMI MONITOR 2 n'est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (p.53)

Panneau avant

hage

Panneau arrête

237

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de se connecter à un réseau local sans fil

Accès au réseau impossibly.

Le parametrage du nom du reseau (SSID), le mot de passer et le chiffrement n'ont pas ete correctement configurés. Configurez les parametes reseau en fonction des details du reglage de cet appariel. (p. 199)
- Réduisez la distance entre le point d'accès LAN sans fil et cet apparéil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des jours à micro-ondes et autres points d'accès réseau aussi loin que possible.
- Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux.
- Cet apparéil n'est pas compatible EP (TSN).

Connexion à Routeur WPS impossible.

• Vérifiez que le mode WPS du routeur fonctionne.
  Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche "Connector" affiché sur l'écran TV, dans les 2 minutes.
• Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur "Aucun", "WPA-PSK (AES)" ou WPA2-PSK (AES). (R2 p. 199)
  Si la methode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouze pas effectuer la connexion a l'aide de la touche WPS sur le routeur. Auquel cas, utilisez la methode "Recherche de reseaux" ou "Manuel" pour effectuer la connexion.

Connexion au réseau à l'aide de l'iPhone/iPod touch/iPad impossible.

• Effectuez une mise à niveau vers la dernière version du micrologiciel de l'iPhone/iPod touch/iPad.
  Lorsque you configurz le parametrage via une connexion sans fil, iOS 7 ou une version ulterieure doit etre prise en charge.

Panneau avant

hage

Panneau arrête

238

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Lors de l'utilisation de MAIN ZONE, la sortie video est interrompue dans HDMI ZONE2.

• Avec la même source d'entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la video peut être interrompue dans HDMI ZONE2.

Lors de l'utilisation de HDMI ZONE2,�除 (e) video ou audio n'est émis (e) du téléviseur dans ZONE2.

Assurez-vous que ZONE2 est sous tension. (p. 138)
- Verifiez la source d'entrée pour ZONE2. (p. 138)
- La borne AUX1-HDMI du panneau avant ne prend pas en charge la fonction HDMI ZONE2.
- Dans ZONE2, la lecture est uniquement possible lorsque les signaux d'entrée sont des signaux HDMI.
Lorsque le telleviseur ne prend pas en charge le format audio d'entree, aucun son n'est emis. Reglez le format audio sur "PCM" sur le dispositif de lecture. Vous pouvez également regler Config.de ZONE2" - Audio HDMI" dans le menu sur PCM". (p. 209)
Lorsque le taveliseur n'est pas compatible avec la resolution de la sortie d'entree, aucune video n'est emise. Reglez la resolution de sortie sur le dispositif de lecture sur une resolution compatible avec le taveliseur.

Lors de l'utilisation de HDMI ZONE2, l'audio MAIN ZONE est lu en tant que PCM.

Lorsque la meme source d'entree est selectionne pour MAIN ZONE et ZONE2, le format audio est limite en fonction des specifications du taveliseur dans ZONE2.

Panneau avant

hage

Panneau arrête

239

Télécommande

Messages d'erreur de mise à jour/mise à niveau

Si une mise à jour/mise à niveau est interrompue ou échoue, un message d'erreur s'affiche.

Affichage Description
Connection failed. Please check your network, then try again.	La connexion réseau est instable.La connexion au serveur a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Update failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Upgrade failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Please check your network, unplug and reconnect the power cord, and try again.	La mise à jour a échoué.Maintenez enforcée la touche ♂ de l'appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le.La mise à jour redémarre automatiquement.
Please contact customer service in your area. Cet apparèil est peut-être endommagé.Contactdez le centre de service client de votre région.

Panneau avant

hage

Panneau arrête

240

Télécommande

Réinitialisation des réglages d'usine

Si les temoins du mode d'entree sont incorcetcs ou si l'appareil ne peut pas etre utilise, redemarrer l'appareil peut amelierer le probleme. Nous you recommandons de redemarrer I'appareil avant de revenir au parametrage par defaut. (p. 222)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

TUNER PRESET CH -

1 Eteignez l'appareil à l'aide de
2 Appuyez sur tout en appuyant simultanement sur TUNER PRESET CH + et TUNER PRESET CH -
3 Retirez vos doigs des deux touches lorsque "initialized" apparait sur I'ecran.

• Avant de rétablier le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (cB p. 217)

Réinitialisation des réglages du réseau

Si le contenu du réseau est incorrect ou si l'appareil ne peut pas connecter au réseau, redémarrer l'appareil peut améliorer le problème. Nous vous recommendons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (R p. 222)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Toutefois, les parametes "Affectation des Amphis", "Config. enceintes" et "Vidente" ne sont pas réinitialisés.

TUNER PRESET CH +

1 Appuyez sur 品 pourmettreI'appareil sous tension.
2 Tournez SOURCE SELECT pour sélectionner "HEOS Music".
3 Appuyez longuement sur le bouton de l'unité principale TUNER PRESET CH + et ZONE2 ON/OFF en même temps pendant au moins 3 secondes.
4 Retirez vos doigs des deux touches lorsque "Network Reset..." apparait sur l'écran.
5 "Completed" s'affiche sur l'écran lorsque la réinitialisation est terminée.

• Avant de rétablit le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (p. 217)

REMARQUE

• Ne coupez pas l'alimentation avant la fin de la réinitialisation.

Panneau avant

hage

Panneau arrête

242

Télécommande

À propos de HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-video pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualite et video haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent etre transmis, ce qui n'est pas possible avec la transmission video analogue.

De plus, dans une connexion HDMI, les signaux audio et video peuvent être transmis via un cable unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des cables audio et video séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet apparéil prend en charge les fonctions HDMI suivantes.

- Deep Color

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produit des couleurs dont la définition est supérieure.

Les deux apparèils liés via un cable HDMI doivent prendre en charge Deep Color.

x.v.Color

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v.Color" est une marque commerciale de Sony Corporation.

3D

Cet apparéil prend en charge en entrée et en sortie les signaux videoe 3D (en 3 dimensions) de la norme HDMI. Pour dire des videos 3D, vous doivent disposer d'un téléviseur et d'un lecteur prénant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

4K

Cet apparéil prend en charge en entrée et en sortie les signaux videoo 4K (3840 x 2160 pixels) de la norme HDMI.

- Content Type

Elle établit automatiquement les réglages ajustats pour le type desorting video (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color

Espace de couleurs définir par Adobe Systems Inc. Celui-ci etant plus développé que l'espace RGB, il peut produit des images plus vives et naturelles.

sYCC601 color

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modele traditionnel RGB.

Panneau avant

hage

Panneau arrête

243

Télécommande

Contents

Connexions Lecture Reglages Consels

Sync. labiale auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vente.

Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

HDMI Pass Through

Meme lorsque l'alimentation de cet apparéil est régée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI Contrôle

Si vous connectez l'appareil et la fonction HDMI Contrôle compatible au téléviser ou au lecteur avec un cable HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien

La fonction de mise hors tension de cet apparéil peut être liée à l'étape de mise hors tension du téléviseur.

• Permutation de la destination de sortie audio

À partir du télévisuer, vous pouvez permuter la transmission de l'audio du télévisuer à l'amplificateur AV.

• Ajustement du volume

Vous pouvez régler le volume de cet apparéil pendant le réglage du volume de la TV.

• Permutation de la source d'entrée

Vous pouvez parcourir les fonctions de cet apparéil via les liens à la commutation de fonction d'entrée du téléviseur.

Quand le lecteur fonctionne, la source d'entrée de cet apparéil bascule automatiquement sur la source de ce lecteur.

Cette fonction transmet des signaux audio du télévisuer à cet apparéil via le cable HDMI et lit l'audio du télévisuer sur cet apparéil en fonction de la fonction HDMI Contrôle.

Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux video du dispositif de lecture connecté à cet apparéil sont transmis à la TV, mais cet apparéil ne peut pas dire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un cable audio distinct.

En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun cable audio n'est requis. Les signaux audio de la TV peuvent être transmis à cet apparéil au moyen d'un cable HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet apparéil.

Panneau avant

hage

Panneau arrriere

244

Télécommande

#

#

- Formats audio pris en charge

PCM linéaire 2 canaux	2 canaux, 32 kHz - 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz - 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express
DSD 2 canaux - 5.1 canaux, 2,8 MHz

■ Signaux video pris en charge

480i

480p

576j

• 576p

• 720p 60/50Hz

1080i 60/50Hz

1080p 60/50/24Hz

4K 60/50/30/25/24Hz

Système de protection des droits d'auteur

Pour dire la video et l'audio numériques comme les videos BD ou les DVD via une connexion HDMI, cet apparéil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection complément le chiffrement de données et l'authentication de l' apparéil AV connecté. Cet apparéil prend en charge le système HDCP.
- Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux video et audio ne seront pas produits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

• Pour brancher cet apparéil à un périhérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un "High Speed HDMI cable with Ethernet" quiporte le logo HDMI.

Panneau avant

hage

Panneau arrête

245

Télécommande

Contents

Connexions Lecture Reglages Conseils

Fonction de conversion video

Ct appareil convertit automatique les signaux d'entree video comme indique sur le schema ci-dessous avant de les transmettre a la TV.

La fonction de la MAIN ZONE Conversion video est compatible avec les formats suivants: NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M et PAL-60.
Lors de l'utilisation de signaux videos composites, seuIs les signaux 480i et 576i sont convertis en signaux HDMI.

246

Cet appareil peut convertir les signaux video d'entree a la resolution reglee pour Résolution dans le menu avant de les transmettre au taveliseur. (p. 167)

• La borne HDMI du panneau avant ne prend en charge que le format YCbCr 4:2:0.

247

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Lecture de dispositifs mémoire USB

• Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet apparéil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet apparéil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'apparéil peut ne pas dire la musique correctement.

- Formats compatibles

	Fréquence d'échantillonnage	Canal Débit		Extension
WMA*1	32/44,1/48 kHz 2 canaux	48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux	16 - 320 kbps .aac/.m4a/.mp4
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .flac
Apple Lossless*2	32/44,1/48/88,2/96/192 kHz	2 canaux - .m4a
DSD 2,8/5,6 MHz 2 canaux - .	dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet apparéil.
Le contenu tellecharge sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramétres de l'ordinateur.
2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/License-2.0).

Panneau avant

Affichage

Panneau arrête

248

Télécommande

Index

Contents

Connexions Lecture Reglages Consels

- Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet apparéil est indiqué ci-dessous.

Élement Média	Dispositifs mémoire USB
Mémoire FAT16 : 2 GB, FAT32 : 2 TB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers 500
Nombre de fichiers *2	5000

1 Le dossier racine est pris en compte.
2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un périphérique Bluetooth

Cet apparéil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) :

Lorsqu'un periphérique Bluetooth prénant en charge ce standard est connecté, les données sonores mono et stéreo peuvent être écoutedées en haute qualité.

AVRCP (Audio/Video Remote Control Profile) :
Lorsqu'un péripérisque Bluetooth prénant en charge ce standard est connecté, le péripérisque Bluetooth peut être commandé à partir de cet appareil.

A propos des communications Bluetooth

La diffusion des ondes radio depuis cet apparéil peut interférer avec le fonctionnement des apparéils Médicaux. Assurez-vous demettre hors tension l'alimentation de cet apparéil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent cause des dysfonctionnements.

• Les hopitaux, trains, avions, stations essence et les endroits ou des gaz inflammables sont générés
• A proximé de portes automatiques et d'alarmes incendie

Panneau avant

hage

Panneau arrête

249

Télécommande

Lire un fichier sauvégarde sur un ordinateur ou sur un NAS

• Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
  Cet appareil peut afficher les illustrations qui ont ete integres en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet apparéil est compatible avec les tags META WMA.
• Si la taill d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas dire la musique correctement.
• Vouve devez utilise un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour dire des fichiers audio et image via un réseau.

Pour pouvoir dire les formats audio mentionnés ci-dessus via un réseau, vous doivent installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur toute ordinateur ou votre NAS. D'autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

■ Spécifications des fichiers pris en charge

	Fréquence d'échantillonnage	Canal Débit		Extension
WMA*1	32/44,1/48 kHz 2 canaux 48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux 16 - 320 kbps .aac/.m4a/.mp4
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .flac
Apple Lossless*2	32/44,1/48/88,2/96/192 kHz	2 canaux - .m4a
DSD 2,8/5,6 MHz 2 canaux - .dff/dff

*1 Seuls les fichiers non protégés par copyright peuvent êtrelus sur cet apparéil.
Le contenu tellecharge sur les sites Internet payants est protégé par copyright. Les fichiers encodes au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent égarlement d'être protégés par copyright, en fonction des paramètres de l'ordinateur.
*2Le decodeur Apple Lossless Audio Codec (ALAC) est distribue sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Panneau avant

Affichage

Panneau arrière

250

Télécommande

Index

Contents

Connexions Lecture Reglages Consels

Lecture de radio Internet

■ Spécifications des stations radio lisibles

	Fréquence d'échantillonnage	Débit	Extension
WMA 32/44,1/48 kHz		48 - 192 kbps	.wma
MP3 32/44,1/48 kHz		32 - 320 kbps	.mp3
MPEG-4 AAC 32/44,1/48 kHz		16 - 320 kbps	.aac/.m4a/.mp4

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT32, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvégardés pour chaque source d'entrée.

• Les réglages "Paramétres surr." sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction méorise les réglages tels qu'ils étaient juste avant le passage en mode veille.

Panneau avant

hage

Panneau arrête

251

Télécommande

Modes audio et canaux de sortie

Indique les canaux de sortie audio ou les paramétres surround qu'il est possible de régler.
Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de "Config. enceintes". (p. 187)

Mode son	Sortie de canaux
	Avant G/D	Centrale	Surround G/D	Surround arrête G/D	Avant-haut G/D	Haut avant G/D	Centre haut G/D	Dolby Atmos Enabled avant G/D	Dolby Atmos Enabled surround G/D	Subwoofer
Direct/Pure Direct (2 canaux)	○○*5
Direct/Pure Direct (Multicanal)	○		○	○*4	○*4	○*4	○*4	○*4	○*4	○
DSD Direct (2 canaux)	○○*5
DSD Direct (Multicanal)	○		○		○
Stereo	○									○
Dolby Atmos	○		○	○	○	○	○	○	○	○
Dolby TrueHD	○		○	○	*	4○*4○
Dolby Digital Plus	○		○	○	*	4○*4○
Dolby Digital	○		○		○
Dolby Surround *1	○		○	○*6	○	○	○	○	○	○
DTS:X	○		○	○	○	○	○	○	○	○
DTS-HD	○		○	○	*	4○*4○
DTS Express	○		○	○		○
DTS 96/24	○		○	○		○
DTS Surround	○		○	○		○
DTS Neural X *2 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○×××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××× ××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××times×××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××
DTS Virtual: X *3 ○	○				○
Multi Ch In	○		○	○	*	4
Multi Ch Stereo	○		○	○	○	○	○	○	○	○
Rock Arena	○		○	○	○	○	○	○	○	○
Jazz Club	○		○	○	○	○	○	○	○	○
Mono Movie	○		○	○	○	○	○	○	○	○
Video Game	○		○	○	○	○	○	○	○	○
Matrix	○		○	○	○	○	○	○	○	○
Virtual	○									○

1 - 6: "Modes audio et canaux de sortie" (p. 253)

252

Contents Connexions Lecture Reglages Conseils

*1 Le mode son comprend "Dolby Surround" et les mode de son qui ont "+"Dolby Surround" dans le nom du mode son.
2 Le mode son comprend "DTS Neural;X" et les mode de son qui ont "+"Neural;X" dans le nom du mode son.
3 Le mode son comprend "DTS Virtual:X" et les mode de son qui ont "+"Virtual:X" dans le nom du mode son.
4 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée.
5 L'audio est transmis lorsque "Mode subwoofer" dans le menu est reglé sur "LFE+Main". (p. 195)
*6 Aucun son n'est emis lorsque Config. enceintes" - "Surr. arriere" dans le menu est regle sur 1 enceinte". (p. 189)

Panneau avant

hage

Panneau arrête

253

Télécommande

Contents

Connexions Lecture Reglages Conseils

Modes audio et paramètres surround

1 - 5: "Modes audio et paramêtres surround" (Kéz p. 256)

254

Contents

Connexions Lecture Reglages Conseils

1 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct.
*2 Cet element peut etre selectionne lors de la lecture d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.
3 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X ou DTS.
4 Vous pouvez selectionner cet element lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.
5 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital ou DTS, ou de ce DVD-Audio.
6 Cét élément ne peut pas être définir lorsque "Dynamic EQ" est régé sur "Marche". (p.154)
7 Cét élément ne peut pas être régle lorsque "Subwoofer" dans le menu est régle sur "Aucun". (p. 188)
8 Cet élément ne peut pas être définis lorsque “Conf.Audyssey®” n’a pas été effectuee.
9 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entree un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz.
10 Vous ne pouvez pas définir lorsque le mode sonore est régé sur "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+"Virtual:X".
11 Cet élément ne peut pas été régle lorsque "MultEQ® XT32" dans le menu est régle sur "Arrêt". (x² p. 153)
12 Cet élément est sélectionnable lorsque le signal d'entrée est un signal analogue, PCM 48 kHz ou 44,1 kHz.
13 Ce réglage est disponible lorsque "Mode subwoofer" dans le menu est régól sur "LFE+Main". (p. 195)
*14 Cét élément peut être définir lorsque “Avant” est régé sur “Petite” ou “Mode subwoofer” est régé sur “LFE+Main”. (p. 187, 195)

Panneau avant

hage

Panneau arrête

256

Télécommande

Contents

Connexions Lecture Reglages Conseils

Types de signaux d'entrée et modes audio correspondants

Indique le mode audio par défaut.
Indique le mode audio selectionnable.

Mode son

REMARQUE

Signaux 2 canaux

Signal multi-canal

Dolby Digital (-/HD)

DTS (-HD)

Analogique / PCM

DSD (Super Audio CD)

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DTS:X DTS-HD

DTS Express

DTS ES Dscrt6.1

DTS ES Mtrx6.1

DTS

Multi- canaux -PCM

DSD (Super Audio CD)

Direct

Direct

○

○

○

*

2○

○

○

○

○

○

○

○

○

○

DSD Direct

○

○

Pure Direct

Pure Direct

○

○

○

○

○

○

○

○

○

○

○

○

○

DSD Pure Direct

○

○

Stereo

Stereo

○

○

●

●

○

○

○

○

○

○

○

○

○

○

○

Dolby Surround

Dolby Atmos

*1●

○*3○

Dolby TrueHD

○*4○

Dolby Digital +

Dolby Digital

Dolby (D+) (HD) + Dolby Surround

●

●

○

Dolby (D+) (HD) + NeuralX

○*5○○

Dolby Surround

●

○

○

○

1 - 5 : "Types de signaux d'entree et modes audio correspondants" (p. 259)

257

Contents

Connexions Lecture Reglages Conseils

5 - 13: "Types de signaux d'entrée et modes audio correspondants" (p. 259)

258

Contents Connexions Lecture Reglages Conseils

*1 Voupez selectionner cet element lorsque you utilisez l'une des enceintes surround arriere, avant-haut, superieures avant, superieures centrales, Dolby avant ou Dolby Surround.
2 Le mode audio par défaut pour la lecture AirPlay est "Direct".
3 Cela peut être seLECTIONné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD.
4 Cela peut être seLECTIONné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus.
5 Cela peut être seLECTIONné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus.
^6 Cet élément peut être sélectionné lorsque des enceintes surround arrêt sont utilisées.
7 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d'échantillonnage supérieure à 48 kHz.
8 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entree un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz.
9 Vou ne pouvez pas selectionner cet élément lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.
10 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Master Audio
11 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Hi Resolution.
12 Cét élément peut être seLECTIONné lorsque le signal d'entrée est un signal DTS 96/24.
13 Cét élément peut être sélectionné lorsque les signaux d'entrée contiennent des signaux surround arrêté.

Panneau avant

hage

Panneau arrête

259

Télécommande

Contents

Connexions Lecture Reglages Consels

Explication des termes

Audyssey

Audyssey Dynamic EQ

L'option Audyssey Dynamic EQ^® résout le problème de la dépréciation de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de lapiece.

Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT32 pour produit un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Audyssey Dynamic Volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu'entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves parçue, l'équilibre tonal, l'impression surround et la clarté des dialogues restent identiques.

Audyssey LFC™ résout le problème dessons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs prênts dans la pièce. Il en résultat un son d'excellente qualité qui ne dérange plus les voins.

Audyssey MultEQ XT32 rectifie les problèmes d'égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d'écoute maximale à tous les audiiteurs dans une grande zone d'écoute. Sur la base de plusieurs mesures, MultEQ XT32 calcule une solution d'égalisation qui rectifie les problèmes de temps et de réponse dans la zone d'écoute mais effectue aussi une configuration automatique et compte du système surround.

Panneau avant

hage

Panneau arrête

260

Télécommande

Contents

Connexions Lecture Reglages Consels

Dolby

Dolby Atmos

Introduit dans le premier cinema, Dolby Atmos apporte une sensation de dimension et d'immersion pour l'expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui produit le son comme des sons indépendants (ou des objets) qui peuvent être précisé positionnés et déplaces de manière dynamique à travers l'espace d'écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l'introduction d'un plan vertical des sons au-dessus de l'auditeur.

Dolby Atmos Stream

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui déscrit le positionnement du son dans la piece. Cet objet de données audio est depuis par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l'intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont produits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Gréce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réalisiste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliorer également la qualité sonore grâce à des salariées performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipment de reproduction.

Dolby Surround

Dolby Surround is une technologie de nouvelle génération qui melange façon ingénieuse le son d'ambiance et le contenu 5.1 et 7.1 pour la lecture de toute système d'enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos active systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d'enceintes Dolby.

Panneau avant

hage

Panneau arrête

261

Télécommande

Contents

Connexions Lecture Reglages Consels

La technologie Dolby Enceinte (enceintes Dolby Atmos Enabled)

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface refléchissante pour réproduire le son au-dessus de l'auditeur. Ces enceintes doivent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d'enceinte indépendant. Les fonctions impactent de façon minimale le système d'emploi global de l'enceinte toute en offrant une expérience d'écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définition condue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour réproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits.

DTS

Commande dialogue

Vous permet de contröler votre experience d'écoute. Si vous avez besoin de clarté et d'intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond.

Cela implique que le contenu a ete creed pour prendre en charge.
Commande dialogue.

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissant et dynamique, que vous trouvezez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Video.

DTSTM Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48kHz et jusqu'à 5.1 canaux de son surround discret numérique.

Panneau avant

hage

Panneau arrête

262

Télécommande

Contents

Connexions Lecture Reglages Consels

DTS-ESTM Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrêté (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ESTM Matrix 6.1 est un format audio 6.1 canaux inserant un canal surround arrêté (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Express

DTS Express est un format audio prénant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennet en charge un maximum de 7.1 canaux.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48kHz et jusqu'à 7.1 canaux de son numérique discre. Le débit élevé des données permet d'obtenir un son deffective qualité. Ce format est entièrement compatible avec les apparèils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Il est entierement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

Panneau avant

hage

Panneau arrête

263

Télécommande

Contents

Connexions Lecture Reglages Consels

DTS:X

Le signal DTS:X produit un hemisphere sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent juste enveloppants. Les objets DTS:X permettent au son de passer en douceur d'une enceinte à l'autre de manière très réalisente.

DTS Neural:X

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peutTRAITER VOIRE CONTENU STEREO, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de toute système audio surround.

DTS Virtual:X

DTS Virtual:X you permit de profiter d'un son multidimensionnel, independamment de la taillie de la piece, de la disposition ou de la configuration des enceintes.

Audio

Apple Lossless Audio Codec

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 - 70% peuvent être décompressées aux mêmes données d'origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représenté un format de fichier audio libre sans perte. Sans perte signifie que le son est compré sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profundes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression video "MPEG-1". Il compressse le volume de données à environ un onzième de sa talle initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux video et audio. Les normes video sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent etre encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fjchier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogue) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuees en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Panneau avant

hage

Panneau arrête

265

Télécommande

Contents Connexions Lecture Reglages Conseils

Impedance des enceintes

II s'agit de la valeur de la résistance CA, indiquee en (ohms).

Une puissance supérieure peut etre obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD.

Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Vidéo

ISF

ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens video qu sont ensuite qualifiés pour effectuer l'étaconnage et l'ajustement en fonction des conditions d'installation. Elle permet également de définir les normes de qualité pour l'optimisation de périhérique de performances video.

Progressif (balayage séquentiel)

Il s'agit d'un système de balayage du signal videopermettant d'afficher 1 trame de video comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Panneau avant

hage

Panneau arrête

266

Télécommande

Contents Connexions Lecture Reglages Conseils

Réseau

AirPlay

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau.

Clé WEP (Clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet apparéil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux apparéils afin de pouvoir étabir la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interoperabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les appareils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sur.

Il s'agit d'un système simple d'authentication mutuelle lorsqu'une chaine de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Noms du réseau (SSID: Service Set Identifier)

Lors de la formation de reseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondant. Ce mode est particulièrement adapté pour construire un réseau simplifié.

267

Contents

Connexions Lecture Reglages Consels

Others

HDCP

Lors de la transmission de signaux numériques entre plusieurs apparéils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

MAIN ZONE

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'apparlement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet apparéil à l'aide de la technologie Bluetooth. Lorsque les apparéils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.
Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous doivent apparier l' apparéil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Panneau avant

hage

Panneau arrête

268

Télécommande

Renseignements relatifs aux marques commerciales

Made for

iPhone

ad

AirPlay

• Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d'auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d'auteur est interdite par la loi.

AUDYSSEY

MULTEQXT32

DYNAMIC VOLUME

AUDYSSEY

Fabrique sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ sont des marques déposées d'Audyssey Laboratories.

LFC

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées apparentant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DOLBY

COMPATIBLE

ATMOS

DOLBY

VISION

Fabriquésous licence de Dolby Laboratories.

Dolby, Dolby Atmos, Dolby Surround, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Panneau avant

hage

Panneau arrière

269

Télécommande

Contents Connexions Lecture Reglages Conseils

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, pris ensemble, DTS:X, the logo DTS:X, Virtual:X et le logo DTS Virtual:X sont des marques enregistrées et/ou des marques déposées de DTS, Inc. aux Etats-Unis et/ou dans d'autres pays. © DTS, Inc. Tous droits réservés.

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi.

La certification Wi-Fi fournit l'assurance que le périhérique a passé le test d'interropérabilité effectuels par l'Alliance Wi-Fi, un groupe qui atteste de l'interropérabilité entre les dispositifs de réseau local sans fil.

Panneau avant

hage

Panneau arrière

270

Télécommande

Specifications

Section audio

• Amplificateur de puissance

Puisssance nominale: Avant

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W (6 Ω/ohms, 1 kHz avec 0,7% T.H.D.)

Surround:

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround arrriere :

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie: 4-16 Ω/ohms

Panneau avant

hage

Panneau arrête

271

Télécommande

Contents Connexions Lecture Reglages Conseils

• Analogique

Sensibilité de l'entrée: 200 mV

Réponse en fréquence: 10 Hz - 100 kHz — +1, -3 dB (mode Direct)

S/B: 100 dB (IHF-A charge, mode Direct)

Sortie N/A: Sortie nominale -2 V (en lecture à 0 dB)

Distorsion harmonique totale - 0,008 % (1 kHz, à 0 dB)

Ratio S/B 102 dB

Gamme dynamique - 100 dB

Entrée numérique: Format — Interface audio numérique

Panneau avant

hage

Panneau arrête

272

Télécommande

Contents Connexions Lecture Reglages Conseils

Section video

• Borne video composante couleur

Niveau d'entrée/sorting et impédance: Signal Y — 1 Vp-p, 75 Ω/ohms

Signal P_B / C_B 0,7 Vp-p,75 Ω/ohms

Signal P / C - 0,7 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz - 60 MHz — 0, -3 dB

Sectiontuner

[FM] [AM]

(Remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W)

Gamage de fréquence de réception : 87,5 MHz - 108,0 MHz 522 kHz - 1611 kHz

Sensibilité efficace: 1,2 V (12,8 dBf) 18 μV

50 dB sensibilité: MONO - 2,8 μV (20,2 dBf)

Ratio S/B: MONO - 70 dB (IHF-A charge, mode Direct)

Section du réseau local sans fil

Type de réseau (normes LAN sans fil): Conformé à IEEE 802.11a/b/g/n

(conforme au Wi-Fi®) *1

Plage des fréquences utilisées : 2,4 GHz, 5 GHz

*1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Panneau avant

hage

Panneau arrête

274

Télécommande

Contents

Connexions Lecture Reglages Consels

Section Bluetooth

Système de communication : Spécification Version Bluetooth 3.0 + EDR (Enhanced Data Rate)

Puisance de transmission : Specification Version Bluetooth Classe de Puisance 1

Portée de communication maximale : Environ 30 m dans la ligne de vision *2

Plage des fréquences utilisées : 2,4 GHz

*2 La plage de communication reelle varie suivant influence de facteurs tels que les obstacles entre les appareils, les ondes electromagnétiques emises par les fours a micro-ondes, l'electricite statique, les telephones sans fil, la sensibilite de la reception, la performance de I'antenne, le système d'exploitation, le logiciel de I'application, etc.

Général

Alimentation: 230VCA,50 / 60Hz

Consommation electrique en mode 0,1 WVeille:

Consommation electrique en mode CEC 0,5 WVeille:

Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans avertissement préalable.

Panneau avant

hage

Panneau arrête

275

Télécommande

Contents Connexions Lecture Reglages Conseils

Dimensions (Unité : mm)

Poids:10,8kg

Panneau avant

hage

Panneau
arrière

276

Télécommande

Contents

Connexions Lecture Reglages Consels

Index

Chiffres

3D 243
4K 243
5.1 canaux 33,41
7.1 canaux 33,42

A

Affectation des entrées 171
Affichage 19
AirPlay 104
Antenne FM/AM 60,79
Appariement 75, 76
Assistant de config. 143
Audyssey Dynamic EQ® 260
Audyssey Dynamic Volume 260
Audyssey LFCTM 260
Audyssey MultEQ® XT32 260
Audyssey Sub EQ HTTM 176

C

Camescope 58
Circuit de protection 268
Commanded'unboitier 56
Compte HEOS 96,204
Conf. Audyssey® 175
Connexion des enceintes 36
Conseils 220
Console de jours 58

D

Dépistage des pannes 222
Dispositif de commande externe 64
Dispositif mémoire USB 59,70
Dolby Atmos 261
Double amplificateur 48

F

Favoris HEOS 109
Formats audio 245, 248, 250, 251

H

HDCP 245
HDMI Contrôle 128, 162

#

LAN filaire 62,197
LAN sans fil 63, 198
LecteurBlu-rayDisc 57,69
Lecteur DVD 57,69
Listedattente 71,92,99

Panneau avant

hage

Panneau arrête

277

Télécommande

Contents

Connexions Lecture Reglages Consels

M

Minuterie sommeil 131
Mise à jour du micrologiciel 212
Mise en sourdine 69
Mode audio auto 119
Mode audio Direct 123
Mode audio Dolby 120, 261
Mode audio DTS 121,262
Mode audio multicanaux PCM 122
Mode audio original 122
Mode audio stereo 123
Mode ECO 205
Mode photo 158
Mode son 117,252,254

N

NAS 91

P

Panneau arriere 21
Panneau avant 16
Paramétrage général 143, 205
Paramétrage Wi-Fi 198
Paramétrage de l'enceinte 141, 175
PC 91
Periphérique Bluetooth 75
Plan du menu de l'interface graphique 140
Position d'ecoute 175
Pure Direct 118

R

Radio Internet 89
Réglages audio 140, 145
Réglages Audyssey 153, 177
Réglages d'entrée 141, 171
Réglages réseau 197
Réglages video 140, 158
Réinitialisation des réglages d'usine 241
Réinitialisation des réglages du réseau 242
Restorer 150

S

Selct. Video 113
Selectionrapideplus. 133
Signal d'entree 257
Source d'entrée 68
Spotify 107

Panneau avant

hage

Panneau arrière

278

Télécommande

Contents

Connexions Lecture Reglages Conseils

T

Télécommande 25

Toutes zones stereo 115

Tuner satellite 56

TV 53, 54

TV par cable 56

V

Veille auto 207

Volume 69,111

ZONE2 50,136

hage

Panneau arrière

279

Télécommande

DENON

www.denon.com

35201050600ADA
