Caractéristiques Techniques	Imprimante thermique TSC TE200, résolution 203 dpi, vitesse d'impression jusqu'à 152 mm/s.
Connectivité	USB 2.0, RS-232, Ethernet (en option).
Dimensions	Largeur : 260 mm, Profondeur : 210 mm, Hauteur : 200 mm.
Poids	Environ 2,2 kg.
Capacité du rouleau d'étiquettes	Diamètre extérieur jusqu'à 127 mm.
Type de média	Étiquettes en rouleau, papier thermique, étiquettes adhésives.
Utilisation	Idéale pour les applications d'étiquetage dans le commerce, la logistique et la santé.
Maintenance	Nettoyage régulier des têtes d'impression et des rouleaux pour éviter les bourrages.
Sécurité	Conforme aux normes de sécurité électrique et environnementale.
Garantie	Garantie limitée de 2 ans sur les pièces et la main-d'œuvre.
Informations Générales	Compatible avec les systèmes d'exploitation Windows, Linux et Mac.

FOIRE AUX QUESTIONS - TE200 TSC

Comment installer l'imprimante TSC TE200 sur mon ordinateur ?

Pour installer l'imprimante TSC TE200, téléchargez le pilote depuis le site Web de TSC, connectez l'imprimante à votre ordinateur via USB, puis suivez les instructions d'installation fournies.

Que faire si mon imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de brancher l'imprimante sur une autre prise électrique.

Comment résoudre les problèmes d'impression brouillée ?

Assurez-vous que les têtes d'impression sont propres et qu'il n'y a pas de papier coincé. Vérifiez également que vous utilisez le bon type de support et que les paramètres d'impression sont correctement configurés.

L'imprimante TSC TE200 ne reconnaît pas le papier que j'ai chargé, que faire ?

Vérifiez que le papier est correctement installé et que le type de papier est compatible avec l'imprimante. Assurez-vous également que les capteurs de détection de papier ne sont pas obstrués.

Comment mettre à jour le firmware de l'imprimante TSC TE200 ?

Téléchargez la dernière version du firmware depuis le site Web de TSC, puis suivez les instructions fournies pour effectuer la mise à jour via le logiciel d'impression.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Souvent, l'erreur peut être résolue en redémarrant l'imprimante ou en vérifiant les connexions.

Comment configurer l'imprimante pour imprimer en mode sans fil ?

Assurez-vous que l'imprimante est équipée d'une option de connectivité sans fil. Suivez les étapes dans le manuel pour la connecter à votre réseau Wi-Fi.

L'imprimante TSC TE200 ne se connecte pas à mon ordinateur, que faire ?

Vérifiez que le câble USB est bien connecté et que le bon port est sélectionné sur votre ordinateur. Essayez de redémarrer l'ordinateur et l'imprimante.

Comment nettoyer les têtes d'impression de l'imprimante TSC TE200 ?

Utilisez un coton-tige imbibé d'alcool isopropylique pour nettoyer délicatement les têtes d'impression. Éteignez l'imprimante avant de réaliser cette opération.

Où puis-je trouver des fournitures compatibles pour l'imprimante TSC TE200 ?

Vous pouvez acheter des fournitures compatibles, comme des rouleaux de papier et des étiquettes, sur le site Web de TSC ou chez des revendeurs spécialisés en fournitures d'impression.

MODE D'EMPLOI TE200 TSC

Série TE200/TE210/TE300/TE310

IMPRIMANTE DE CODES-BARRES TRANSFERT THERMIQUE/THERMIQUE DIRECT

MANUEL DE

L'UTILISATEUR

Informations relatives aux droits d'auteur

Les droits d'auteur de ce manuel, le logiciel et le microprogramme de

Les droits d'auteur de l'imprimante décrits dans ce manuel sont la propriété de TSC Auto ID Technology Co., Ltd. Tous droits réservés.

CG Triumvirate est une marque commerciale d'Agfa Corporation. La police de caractère CG Triumvirate Bold Condensed est protégée par une licence Monotype Corporation. Windows est une marque déposée de Microsoft Corporation.

Toutes les autres marques sont la propriété de leurs propriétaires respectifs.

Les informations de ce document sont soumises à modification sans préavis et

ne représentera aucun engagement de la part de TSCAutoIDTechnologyCo.

Aucun extrait de ce manuel ne peut être reproduit ni transmis, quelle qu'en soit la

forme ou le moyen, si ce n'est que pour l'usage personnel de l'acheteur, sans

l'autorisation écrite expresse de TSC Auto ID Technology Co.

Conformité et accords d'agence

CE	Série TE200/TE300 :EN 55032, classe AEN 55024EN 60950-1Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut causez des interférences radio, auquel cas il peut être demandé à l'utilisateur de prendre des mesures adéquates.Série TE210/TE310 :EN 55032, classe BEN 55024EN 61000-3-2EN 61000-3-3EN 60950-1
FC	Série TE200/TE300 :FCC article 15B, classe AICES-003, classe ACet équipement a été testé et déclaré conforme aux limites pour apparheils numériques de classe A, selon l'article 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles quand l'équipement est utilisé dans un environnement commercial.Cet équipement génére, utilise et peut émettre un rayonnement de fréquence radio etcausez des interférences nuisibles avec les communications radio s'il n'est pas installé et utilisé conformément au mode d'emploi du fabricant. L'utilisation de cet équipement dans une zone résidentielle est susceptible de causez des interférences nocives, auquel cas il vous sera demandé de corriger les interférences à vos propres frais.Cet appareil numérique de classe A est conforme à la norme ICES-003 du Canada.Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.Cet appareil est conforme à l'article 15 de la réglementation de la FCC. Le fonctionnement est soumis aux conditions suivantes :(1) cet appareil ne peut causez d'interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.Série TE210/TE310 :FCC article 15B, classe BCet équipement a été testé et déclaré conforme aux limites pour apparheils numériques de classe B, selon l'article 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre un rayonnement de fréquence radio etcausez des interférences nuisibles aux communications radio s'il n'est pas installé ou utilisé conformément aux instructions. Il n'existe toutefois aucune garantie que de telles interférences ne se produit pas dans une installation particulière. Si cet appareil causez des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l' apparil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :
	-Réorienter ou déplacer l'antenne réceptrice. -Augmenter l'espacement entre l'équipement et le récepteur. -Brancher l'apparil à une prise appartenant à un circuit différent de celui du récepteur. -Contactez votre revendeur ou un technician radio/TV qualifié pour obtenir de l'aide.
	Cet apparéil est conforme à l'article 15 de la réglementation de la FCC. Le fonctionnement est soumis aux conditions suivantes : (1) cet apparéil ne peut causeur d'interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.
	Cet apparéil numérique de classe B est conforme à la norme ICES-003 du Canada Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
	Série TE200/TE300 : AS/NZS CISPR 32, classe A
	Série TE210/TE310 : AS/NZS CISPR 32, classe B
	UL 60950-1 CSA C22.2 No. 60950-1-07
	EN 60950-1
	Série TE200/TE300 : GB 4943,1 GB 9254, classe A GB 17625,1
	此为A级产品，在生活环境中，该产品可能会造成无线电干扰，在这种情况下，可能需要用户对干扰采取切实可行的措施。
	Série TE210/TE310 : GB 4943,1 GB 9254, classe B GB 17625,1
	Energy Star pour les équipements d'imagerie Version 2.0
	TP TC 004 TP TC 020
	IS 13252(Partie 1)/ IEC 60950-1

Remarque: Il peut y avoir des différences de circonvolution dans les modèles de la série, veuillez consulter l'écran des produits pour plus de précision.

Consignes de sécurité importantes :

1. Lisez toutes ces instructions et conservez-les pour utilisation ultérieure.
2. Suivez tous les avertissements et instructions inscrits sur l'appareil.
3. Débranchez le cordon d'alimentation de la prise secteur avant de nettoyer l'appareil et en cas de dysfonctionnement. N'utilisez pas de nettoyants liquides ni en aérosol. Utilisez un chiffon humide pour le nettoyage.
4. La prise secteur doit être installée à proximité de l'équipement et facilement accessible.
5. L'appareil doit être protégé contre l'humidité.
6. Assurez-vous de la stabilité de l'appareil lors de son installation, un basculement ou une chute pourrait l'endommager.
7. Assurez-vous de respecter la puissance nominale et le type d'alimentation indiqués sur la plaque signalétique fournie par le fabricant.
8. Consultez le manuel d'utilisation pour connaître la température ambiantemaximale de fonctionnement.

Avertissement :

Maintenez les doigts et les autres membres du corps à l'écart des pièces mobiles.

Attention:

(Pour les équipements avec piles RTC (CR2032) ou piles rechargeables)

Risque d'explosion si la pile est remplacée par une autre d'un mauvais type.

La mise au rebut des piles usagées doit se faire selon les instructions suivantes.

1. NE JETEZ PAS la batterie au feu.
2. NE COURT-CIRCUITEZ PAS les contacts.
3. NE DEMONTEZ PAS la batterie.
4. NE JETEZ PAS la batterie avec les ordures ménagères.
5. Le symbole de corbeille barrée signifie que la batterie ne doit pas être jetée avec les ordures ménagères.

Mise en Garde : La tête d'impression peut être chaude et causer des brûlures

graves. Laissez la tête d'impression refroidir.

Attention :

Toute modification n’ayant pas été expressément approuvée par le fabricant, responsable de la conformité de cet appareil, pourrait faire perdre à l’utilisateur son droit de faire fonctionner cet équipement.

Déclaration ce :

Cet équipement est conforme aux limites d'exposition aux radiations de l'UE définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Tous les modes opérationnels :

2,4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802,11a,

La fréquence, le mode et la puissance transmise maximale au sein de l'UE sont indiqués ci-dessous :

2400 MHz - 2483,5 MHz: 19,88 dBm (EIRP)

5 150 MHz - 5 250 MHz: 17,51 dBm (EIRP)

5 150-5 350 MHz pour utilisation uniquement à l'intérieur

5 470-5 725 MHz pour utilisation à l'intérieur/extérieur

Restrictions en AZE

Des informations sur les restrictions nationales sont fournies ci-dessous

Bande de fréquence	Pays	Remarque
5 150-5 350MHz	Azerbaijan	Aucune licence nécessaire en cas d'utilisation à l'intérieur avec une puissance ne dépassant pas 30 mW
5 470-5 725MHz

Par la présente, TSC Auto ID Technology Co., Ltd. déclare que l'équipement radiotyape [Wi-Fi] IEEE 802.11 a/b/g/n est conforme à la Directive 2014/53/UE

Le texte intégral de la déclaration de conformité pour l'UE est disponible à l'adresse Internet suivante : http://www.tscprinters.com

Avertissement exposition RF (wi-fi)

Cet équipement doit être installé et utilisé conformément aux instructions fournies, et ne doit pas être situé ou utilisé avec un autre transmetteur/antenne. Les utilisateurs finaux et installateurs doivent suivre les instructions d'installation de l'antenne et connaître les conditions de fonctionnement du transmetteur pour la conformité relative à l'exposition aux RF.

Valeur SAR : 0,736 W/kg

Avertissement concernant l'exposition aux fréquences radio (pour bluetooth)

Cet équipement est conforme aux limites de radiation de la FCC comme indiquées pour un environnement non contrôlé.

Cet appareil ne doit pas être situé au même endroit ou utilisé conjointement avec un autre transmetteur ou une autre antenne.

Cet appareil numérique de classe B est conforme aux normes ICES-003 et RSS-210 du Canada.

Le fonctionnement est soumis aux conditions suivantes : 1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute autre interférence, y compris les interférences pouvant entraîner un fonctionnement non désiré de l'appareil.

Informations sur l'exposition aux fréquences radio (RF)

La puissance de sortie irradiée de cet appareil sans fil est inférieure aux limites d'exposition aux fréquences radio d'Industry Canada (IC). Cependant, l'appareil sans fil doit être utilisé de façon à réduire autant que possible les contacts avec une personne pendant l'utilisation normale.

Cet appareil a été évalué et jugé conforme aux taux d'absorption spécifique d'IC ("SAR") lors de l'installation dans des produits hôte spécifiques fonctionnant dans des conditions d'exposition portable. (Pour Wi-Fi)

Cet appareil a aussi été évalué et jugé conforme aux limites d'exposition RF d'IC sous des conditions d'exposition portable. (Les antennes sont à moins de 20 cm du corps d'une personne). (pour Bluetooth)

Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003 et RSS-210.

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences et (2) cet appareil doit accepter toute interférence, notamment les interférences qui peuvent affecter son fonctionnement.

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par l'appareil sans fil est inférieure à la limite d'exposition aux fréquences radio de l'Industry Canada (IC). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a été évalué et démontré conforme aux limites SAR (Specific Absorption Rate - Taux d'absorption spécifique) par l'IC lorsqu'il est connecté à des dispositifs hôte spécifiques opérant dans des conditions d'utilisation mobile. (Pour le Wi-Fi)

Ce périphérique a également été évalué et démontré conforme aux limites d'exposition radio-fréquence par l'IC pour des utilisations par des opérateurs mobiles (les antennes sont à moins de 20 cm du corps d'une personne). (Pour le Bluetooth)

1. Présentation 1 1.1 Présentation du produit 1 1.2 Caractéristiques du produit 2

1.2.1 Caractéristiques standards de l'imprimante 2 1.2.2 Caractéristiques optionnelles de l'imprimante 3

1.3 Spécifications générales 4 1.4 Caracteristiques d'impression 4 1.5 Spécifications du ruban 5 1.6 Caracteristiques des consommables 5 2. Vue d'ensemble du fonctionnement 6 2.1 Deballage et Inspection 6 2.2Vue d'ensemble de I'imprimante 7

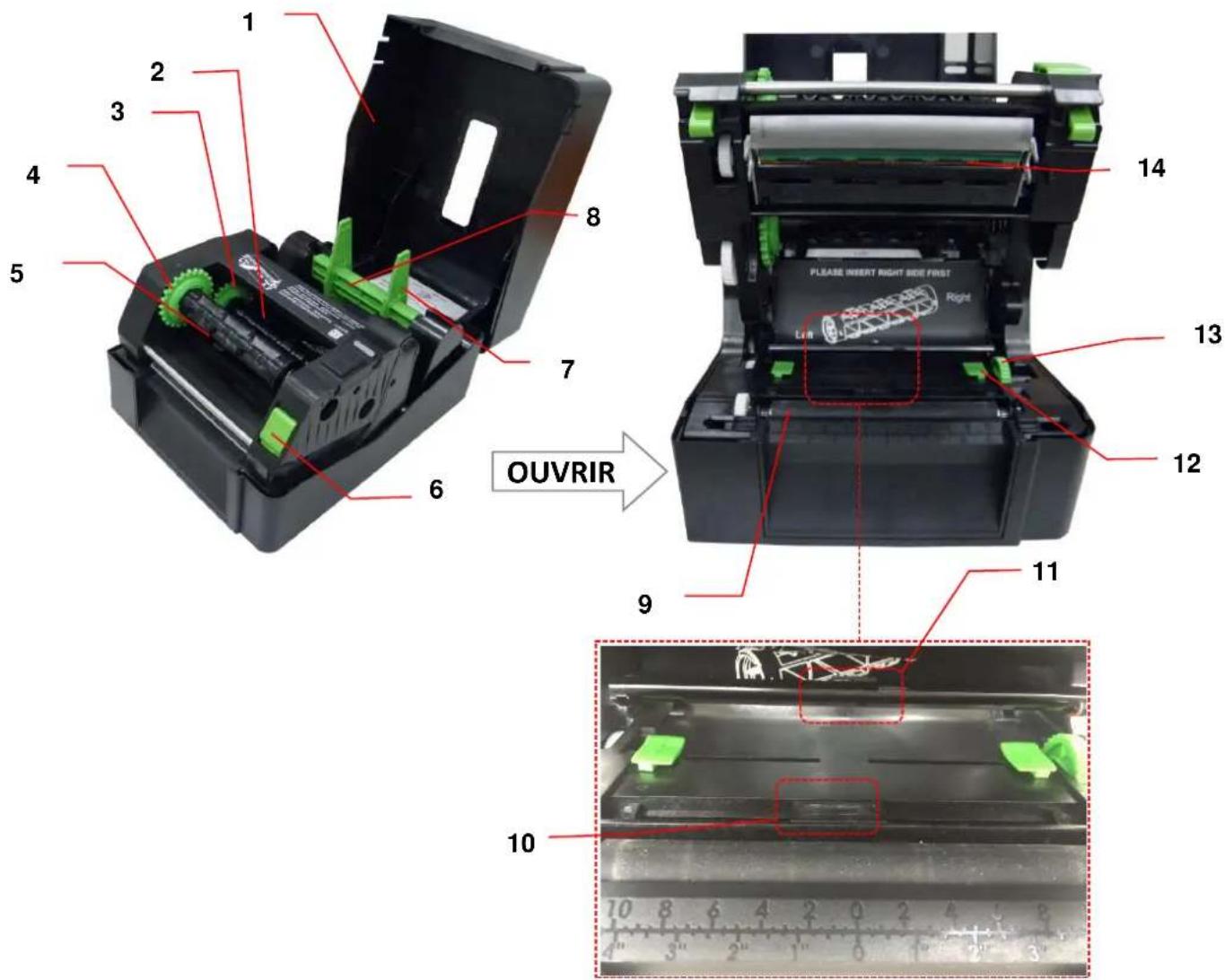

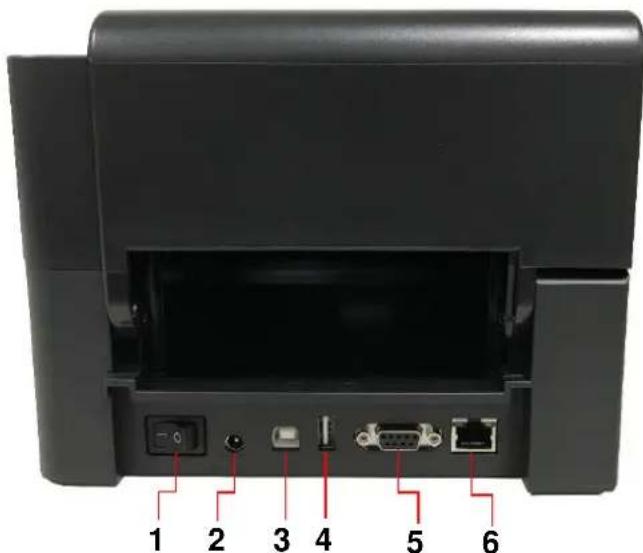

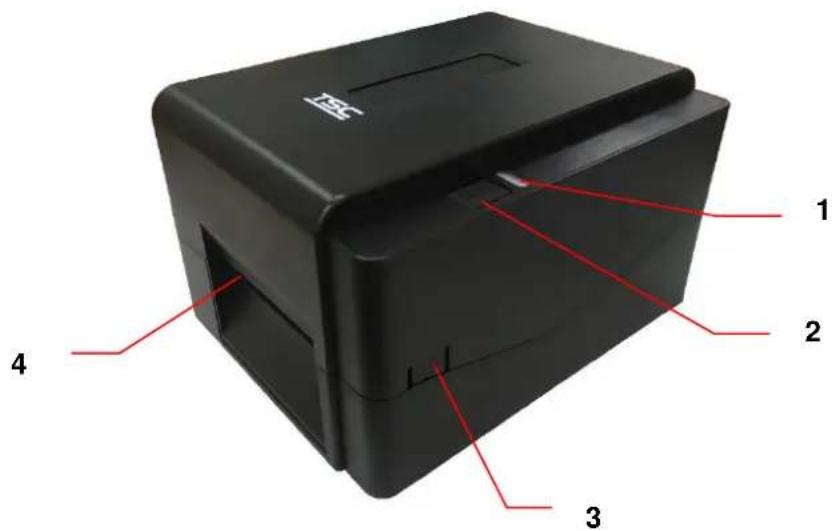

2.2.1 Vue de devant 7 2.2.2 Vue de l'intérieur 8 2.2.3 Vue arrière 9

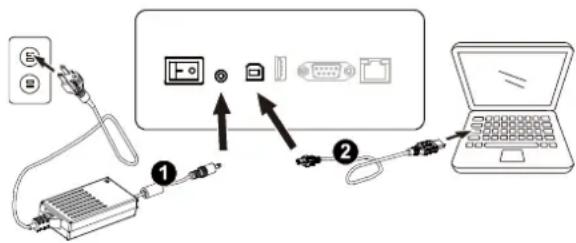

1. Installation 10 3.1 Installation de l'imprimante 10 3.2 Installation du ruban 11

3.3 Installation des consommables 14

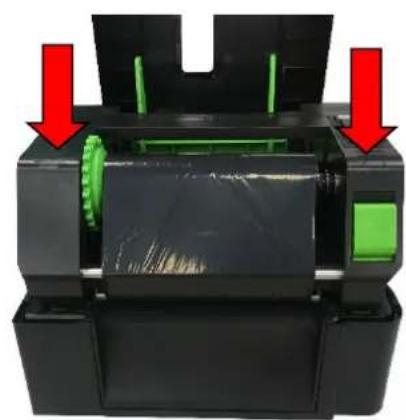

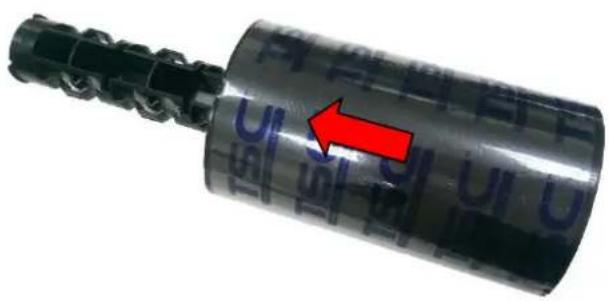

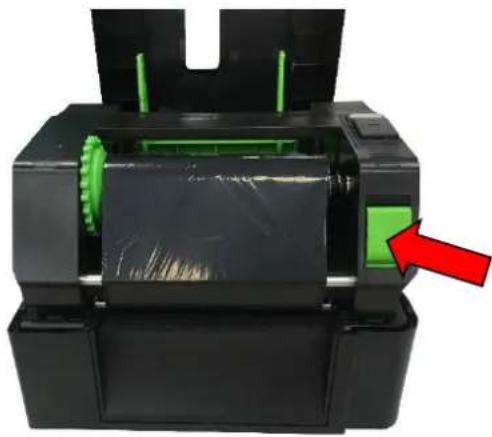

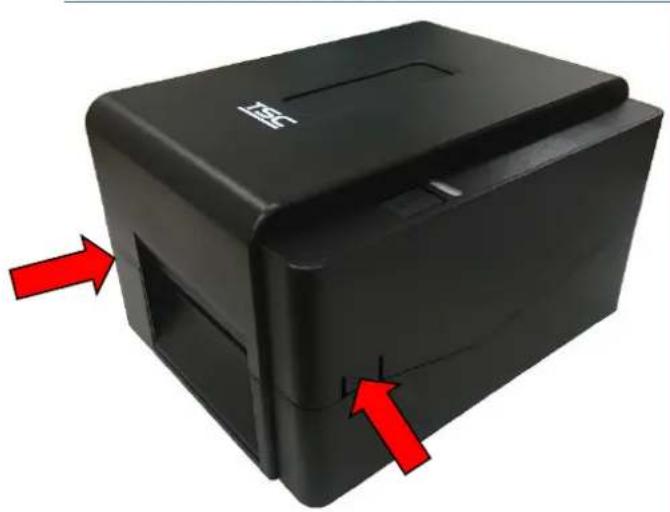

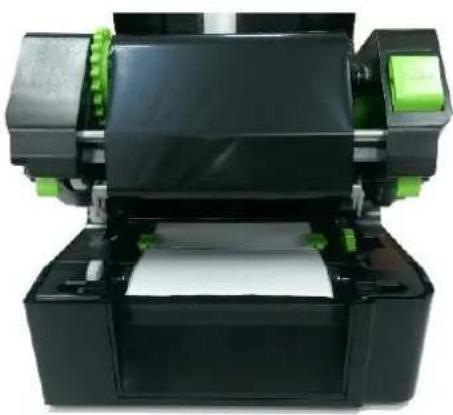

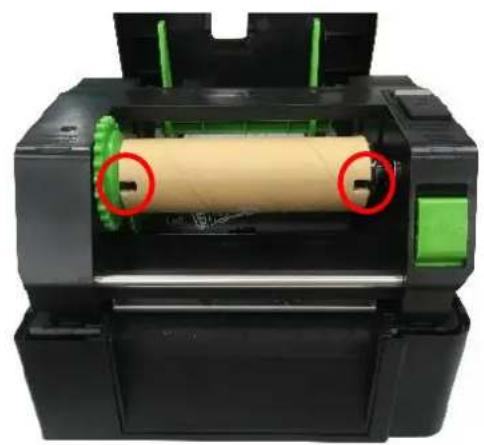

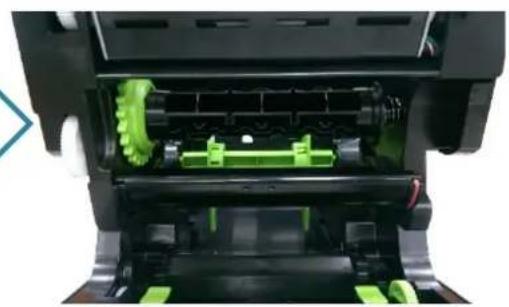

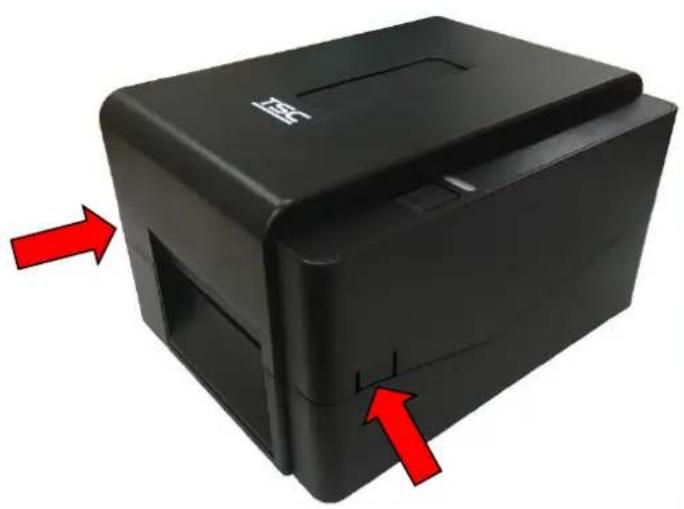

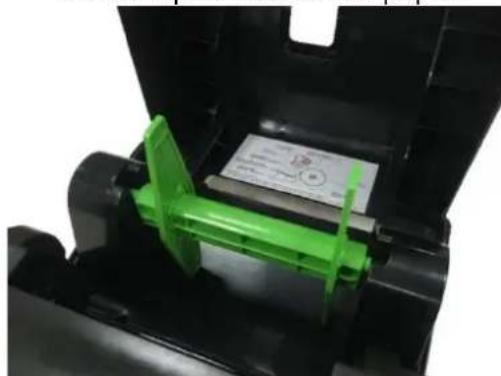

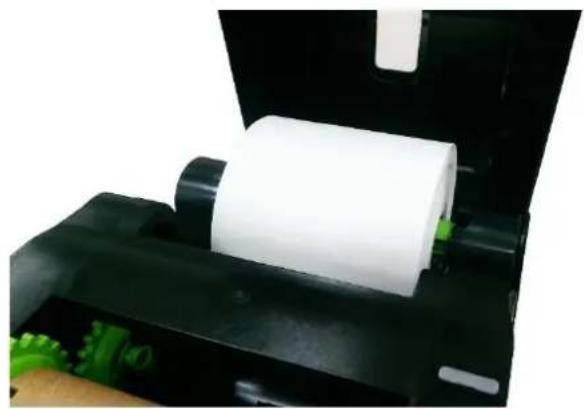

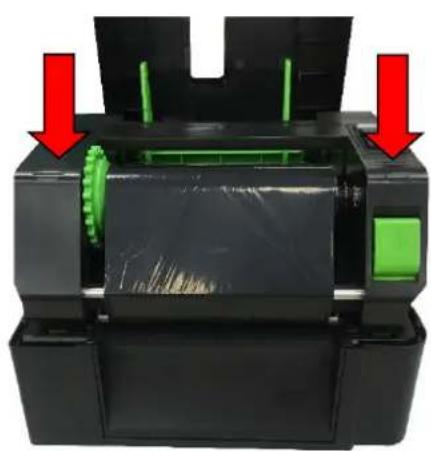

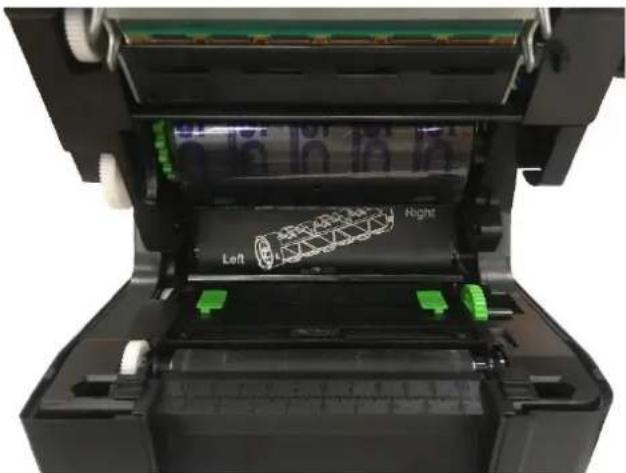

3.3.1 Chargement du rouleau d'étiquettes 14 3.3.2 Installation de la monture pour rouleau d'étiquettes externe (optionnel) 17 3.3.3 Charger le consommable en mode découpage (optionnel) 19 3.3.4 Charger le consommable en mode pré-décollage (optionnel) 21

1. Fonctions des DEL et des boutons 23 4.1VoyantLED 23 4.2 Fonctions normales des boutons 23 4.3 Utilaires de mise en marche 23

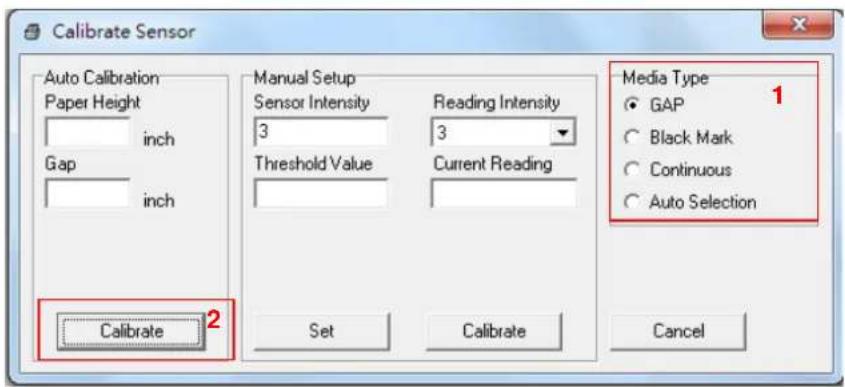

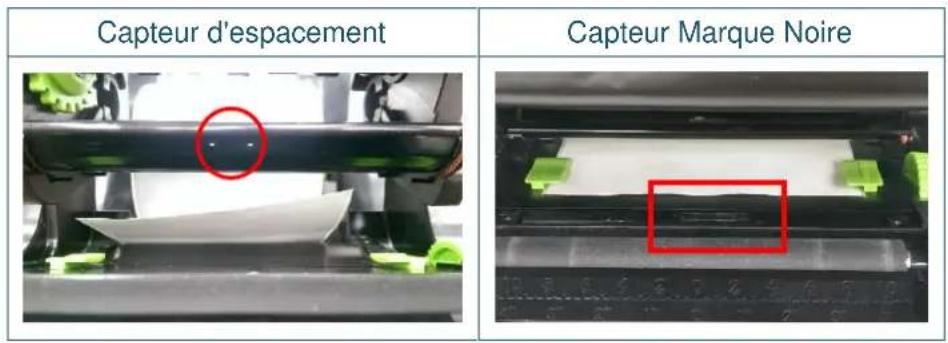

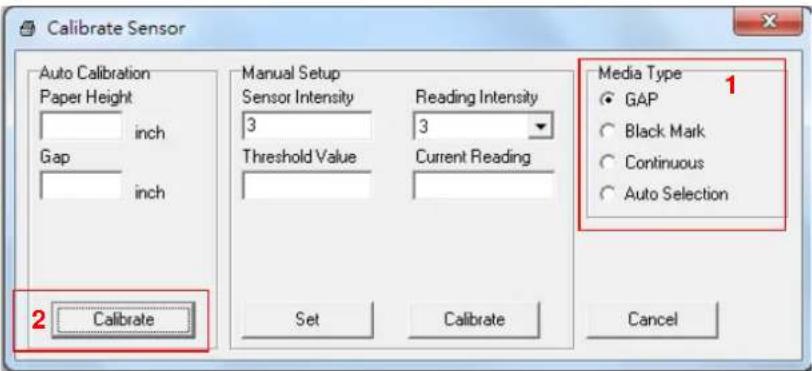

4.3.1 Calibrage du capteur d'espacement/de marque noire 24 4.3.2 Calibrage du capteur d'espacement/de marque noire, test automatique et mode vidage 25 4.3.3 Initialisation de l'imprimante 28 4.3.4 Régler le capteur de marque noire comme capteur de consommable et calibrer le capteur de marque noire 29

4.3.5 Régler le capteur d'espacement comme capteur de consommable et calibrer le capteur d'espacement 29 4.3.6 Ignorer AUTO. BAS 30

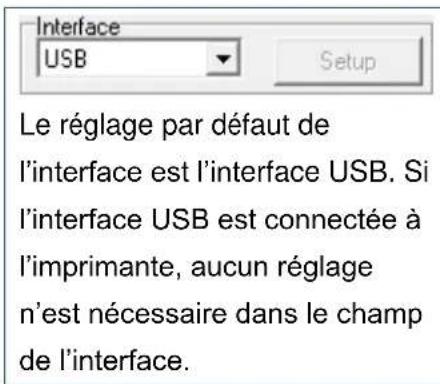

1. Outil de diagnostic 31

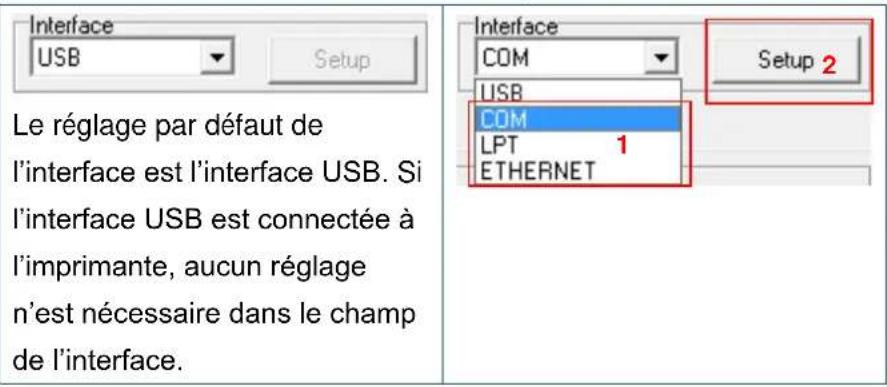

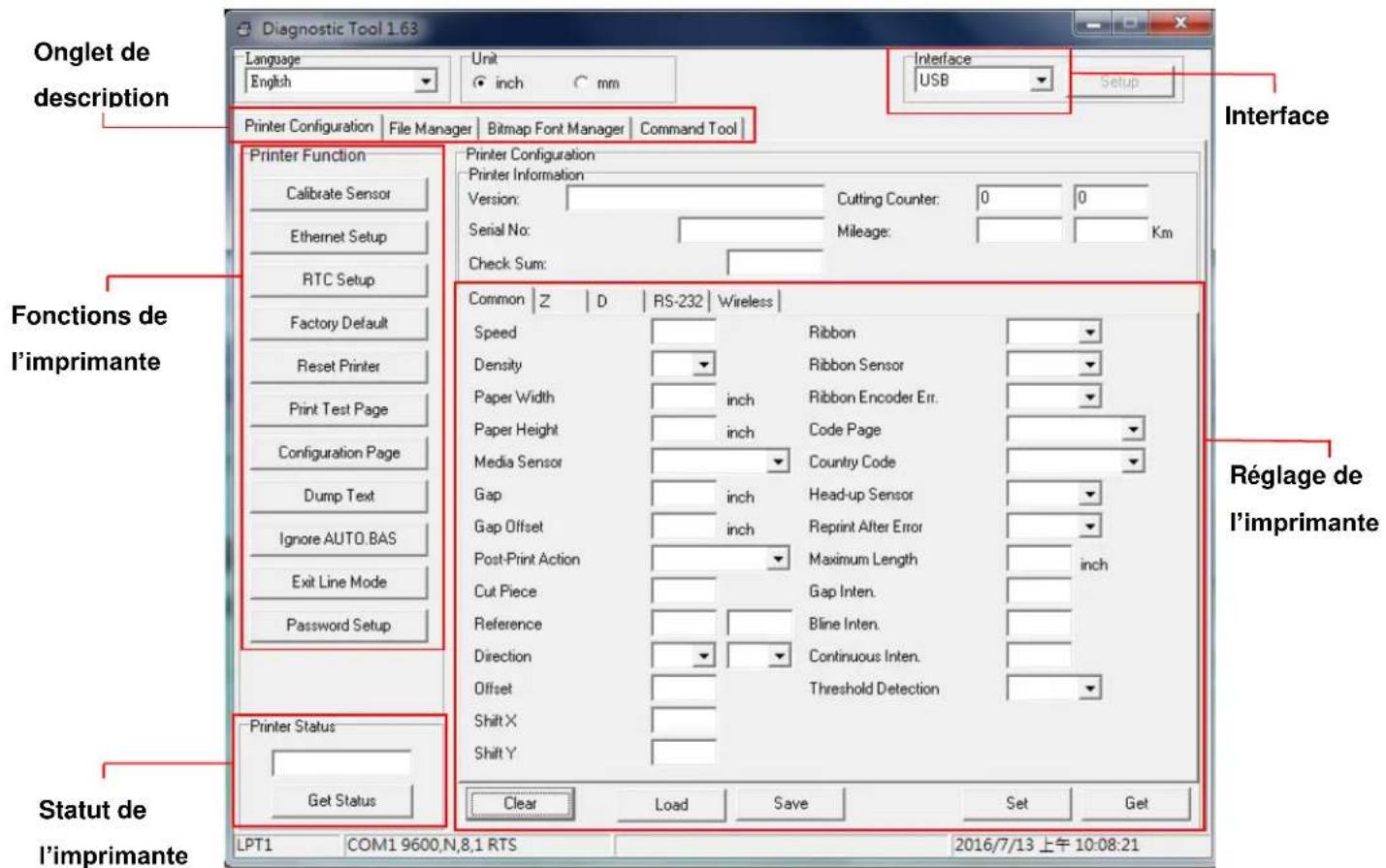

5.1 Lancer l'outil de diagnostic 31 5.2 Fonctions de l'imprimante 32 5.3 Calibrer le capteur de consommables avec l'outil de diagnostic 33 5.3.1 Calibrage automatique 33 6. Dépannage 34 6.1 Problèmes communs 34 7. Maintenance 36

Historique des révisions 37

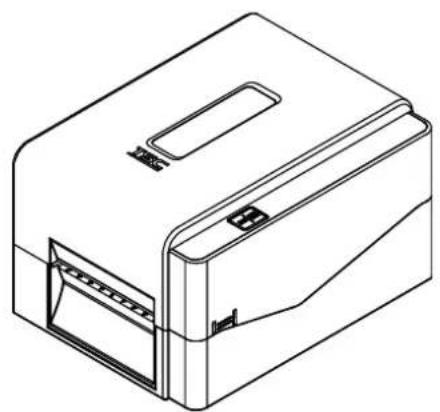

1.1 Présentation du produit

Merci beaucoup d'avoir choisi cette imprimante de code-barres TSC.

L'imprimante de la série TE200/TE210/TE300/TE310 dispose d'un moteur unique pouvant prendre en charge une importante capacité de 300 mètres de ruban et de grands rouleaux de consommable au sein de son design épuré. Si la capacité interne d'étiquettes de 5" (12,70 cm) n'est pas suffisante, ajoutez simplement un rouleau de consommable externe et la série TE peut facilement gérer des rouleaux de consommables de 8" (16,25 cm) de diamètre externe conçus pour les imprimantes à étiquettes industrielles très chères.

Pour répondre aux différents besoins d'impression, la série TE200/TE300 et la série TE210/TE310 proposent différentes capacités de mémoire. De plus, la série TE210/TE310 propose des kits optionnels de pré-décollage et de découpage disponibles à l'achat. La conception du capteur mobile de marque noir permet de traiter une vaste gamme de consommables d'étiquettes. Tous les formats de codes-barres les plus fréquemment utilisés sont disponibles. Les polices et les codes barres peuvent être imprimés dans n'importe laquelle des quatre directions.

La police True Type MONOTYPE IMAGING et une police adoucie CG Triumvirate gras condensé, toutes deux de haute qualité et présentant des performances élevées, sont intégrées dans l'imprimante de la série TE200/TE210/TE300/TE310. Grâce à la flexibilité du microprogramme, l'utilisateur peut également télécharger la police True Type depuis le PC vers la mémoire de l'imprimante et l'utiliser pour imprimer les étiquettes. Indépendamment de la police à taille variable, elle procure également un besoin de huit tailles différentes de la police bitmap alphanumeric. La richesse de toutes ces fonctionnalités intégrées fait de cette imprimante l'appareil le plus économique et le plus performant de sa catégorie!

Pour imprimer différents formats d'étiquettes, suivez les instructions fournies avec votre logiciel d'étiquetage ; si vous avez besoin d'écrire des programmes personnalisés, consultez le manuel de programmation TSPL/TsPL2 disponible sur le site Internet de TSC à l'adresse http://www.tscprinters.com.

Applications

Fabrication et stockage

Suivi de Production - Étiquettes d'article - Étiquettes d'instructions - Étiquettes d'agence

Soins de santé

• Identification de patient Pharmacie
• Identification de spécimen

Colis postal - Étiquettes d'expédition / réception - Informatique individuelle et des petites entreprises - Marquage de vente au détail - Etiquettes de prix - Etiquettes de rayons - Etiquettes de bijouterie

1.2.1 Caractéristiques standards de l'imprimante

L'imprimante propose les caractéristiques standards suivantes.

Caracteristique standard du produit	TE200(modèle203 dpi)	TE300(modèle300 dpi)	TE210(modèle203 dpi)	TE310(modèle300 dpi)
Impression par transfert thermique	○	○	○	○
Impression thermique directe	○	○	○	○
Plastique	○	○	○	○
Capteur d'espacement	○	○	○	○
Capteur refléchissant de marque noire mobile à plagecomplète	○	○	○	○
Capteur de film	○	○	○	○
Capteur d'ouverture de la tête d'impression	○	○	○	○
Interface USB 2.0 (Hi-Speed)	○	○	○	○
Mémoire DRAM 16 Mo	○	○	-	-
Mémoire DRAM 64 Mo	-	-	○	○
Mémoire Flash 8 Mo	○	○	-	-
Mémoire Flash 128 Mo	-	-	○	○
Lecteur de carte SD (Réserver un connecteur PIN pourmettre à jour le firmware par carte lors de la maintenance.)	-	-	-	-
RTC	-	-	○	○
AVERTISSEUR SONORE	-	-	○	○
Un bouton pour alimentation et pause	○	○	○	○
Un indicateur LED pour 3 couleurs	○	○	○	○
Émulation industrielle standard immédiate avec la prise encharge des langages Eltron® et Zebra®	○	○	○	○
8 polices bitmap alphanumericques internes	○	○	○	○
Les polices et les codes-barres peuvent être imprimés dansn'importe laquelle des quatre directions (0, 90, 180, 270degrés)	○	○	○	○
Police de caractères True Type Internal MonotypeImaging® avec une police à taille variable CG Triumvirategras condensé	○	○	○	○
Policies téléchargeables du PC vers la mémoire del'imprimante	○	○	○	○
Mises à niveau du microprogramme téléchargeables	○	○	○	○

Impression de texte, de code barres, de graphiques/d'images (Veuillez vous reférer au manuel de programmation TSPL/TsPL2 pour connaître les codes pris en charge)			Image prise en charge	○	○	○	○
Code-barres pris en charge		Image prise en charge
Codes-barres 1D	Codes-barres 2D	BITMAP, BMP, PCX (Traitement graphique en 256 couleurs max.)
Code128UCC, Code128 sous-ensembles A、B、C, EAN128, Entrelacé 2 sur 5, Entrelacé 2 sur 5 avec chiffre de contrôle, Code39, Code39 avec chiffre de contrôle, Code93, EAN13, EAN8, UPCA, UPCE, EAN et UPC avec 2 (5) chiffres complémentaires, Codabar, Postnet, MSI, MSI avec chiffre de contrôle, PLESSEY, China post, ITF14, Code11, TELEPEN, TELEPENN, PLANET, Code49, Deutsche Post Identcode, Deutsche Post Leitcode, LOGMARS

1.2.2 Caractéristiques optionnelles de l'imprimante

L'imprimante propose les caractéristiques optionnelles suivantes.

Caracteristique optionnelle du produit	Options utilisateur	Options Revendeur	Options d'usine

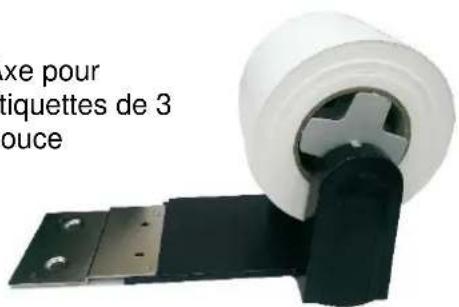

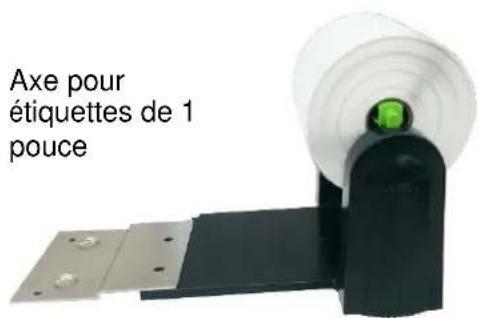

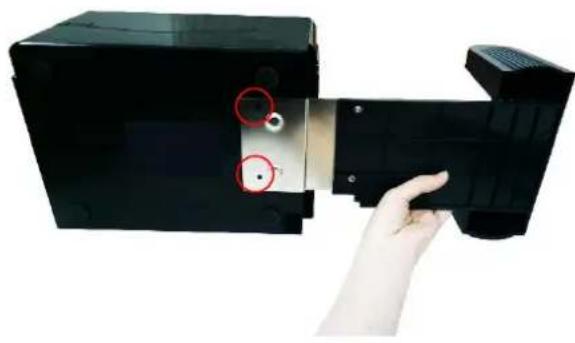

Plaque étendue pour assemblage de la monture pour rouleau externe avec axe d'étiquettes à mandrin de 3" (Diamètre extérieur 8,4)	○
Bluetooth v4.0 interne			○
Série TE210/TE310 uniquement :
- KP-200 Plus (avec interface RS-232)	○
- KU-007 Plus (avec interface RS-232)
- Module BT externe (interface RS-232)

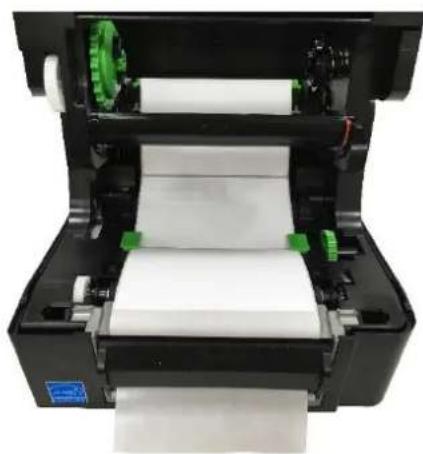

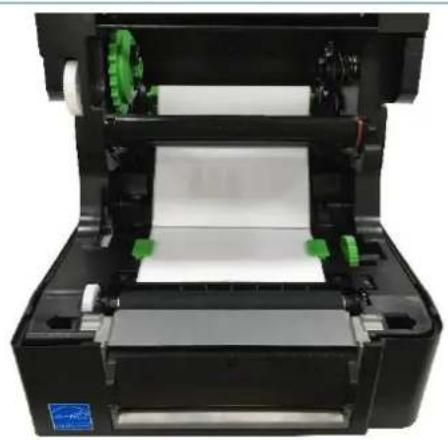

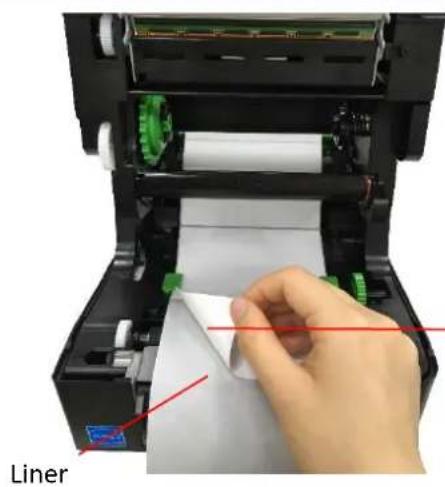

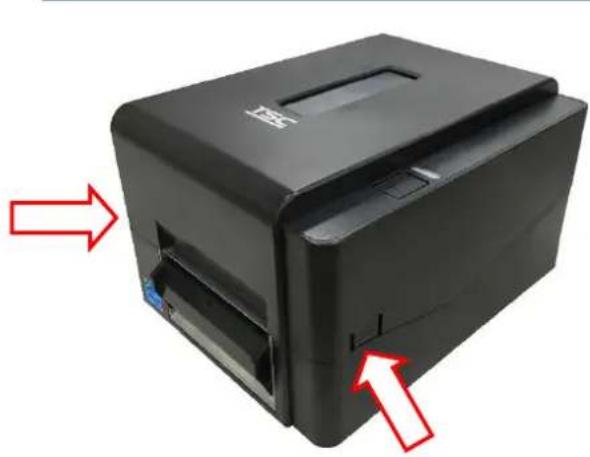

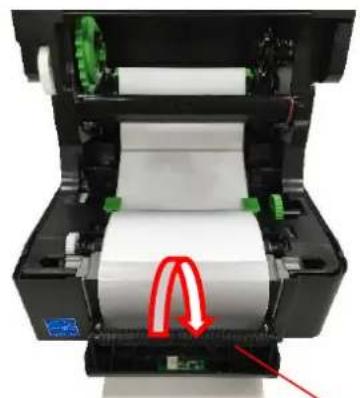

Module de pré-décollage		○

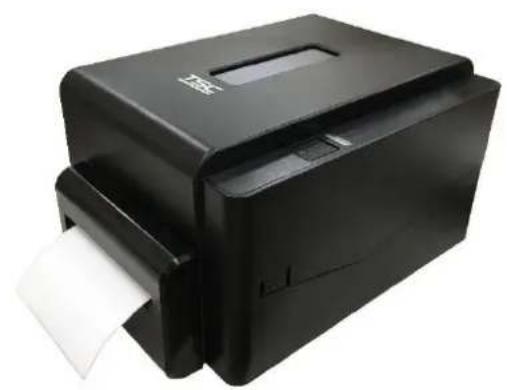

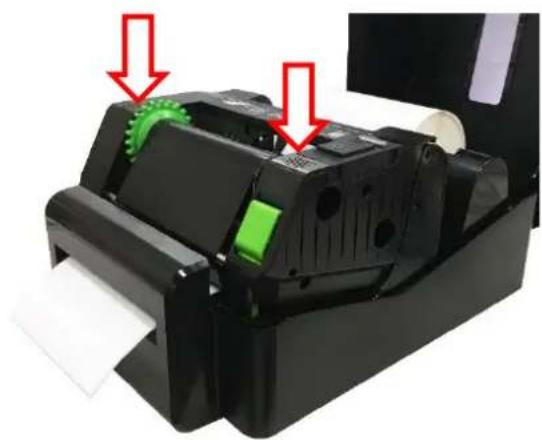

Coupeuse à découpe totale régulière (Massicot) Épaisseur du papier : 0,06~0,19 mm		○
Coupeuse totale/partielle régulière (Massicot) Épaisseur du papier : 0,06~0,19 mm		○

1.3 Spécifications générales

Caracteristiques générales	TE200/TE300	TE210/TE310
Dimensions physiques	204 mm (l) x 164 mm (H) x 280 mm (L)
Poids	2,4kg	2,5kg
Spécifications électriques	Alimentation universelle à découvertage externeEntée : 100-240 V CA, 2A , 50-60 HzSortie : 24 V CC, 2,5 A, 60 W, LPS
Conditions environnementales	Fonctionnement : 5 ~ 40°C, 25~85% sans condensationStockage : -40 ~ 60°C, 10~90% sans condensation

1.4 Caractéristiques d'impression

Caracteristique s d'impression	TE200 (modèle 203 dpi)	TE300 (modèle 300 dpi)	TE210 (modèle 203 dpi)	TE310 (modèle 300 dpi)
Résolution de la tête d'impression	203 points/pouce (8 points/mm)	300 points/pouce (12 points/mm)	203 points/pouce (8 points/mm)	300 points/pouce (12 points/mm)
Méthode d'impression	Transfert thermique et impression thermique direct
Taille de point (largeur x longueur)	0,125 x 0,125 mm (1 mm = 8 points)	0,084 x 0,084 mm (1 mm = 11,8 points)	0,125 x 0,125 mm (1 mm = 8 points)	0,084 x 0,084 mm (1 mm = 11,8 points)
Vitesse d'impression (pouces par seconde)	jusqu'à 6 po/s	jusqu'à 5 po/s	jusqu'à 6 po/s	jusqu'à 5 po/s
Vitesse d'impression pour le mode pré-décollage	N/A		jusqu'à 3 po/s
Largeur d'impression max.	108 mm (4,25")	105,7 mm (4,16")	108 mm (4,25")	105,7 mm (4,16")
Longueur d'impression max.	2 794 mm (110")	1 016 mm (40")	25 400 mm (1000")	11 430 mm (450")

1.5 Spécifications du ruban

Sφécifications du ruban
Diamètre extérieur du ruban	Mandrin 1" : 67mm max.
	Mandrin 0,5" : 40mm max.
Longueur du ruban	Mandrin intérieur 1" : 300 mètres
	Mandrin intérieur 0,5" : 110 mètres
Diamètre intérieur du mandrin du ruban	0,5 et 1)pouce
Largeur du ruban	40 ~ 110 mm
Type d'embodinage du ruban	Embobinage vers l'extérieur

1.6 Caractéristiques des consommables

Caractéristiques des consommables	TE200 (modèle 203 dpi)	TE300 (modèle 300 dpi)	TE210 (modèle 203 dpi)	TE310 (modèle 300 dpi)
Capacité du rouleau d'étiquettes	Diamètre extérieur 5" max.
Type de support	Etiquettes en continu, étiquettes à découvert, étiquettes avec marque noire, étiquettes à pliage paravent, étiquettes avec perforation
Type d'embobinage du consommable	Embobinage vers l'extérieur
Largeur du consommable	20 mm ~ 112 mm max.
Épaisseur du consommable	0,06 mm (2,36 mil) ~ 0,19 mm (7,48 mil)
Diamètre du mandrin des consommables	Mandrin de diamètre intéérieur 1" (25,4 mm) et 1,5" (38 mm)
Longueur étiquette	5 mm ~ Longueur d'impression max.
Longueur de l'étiquette (mode prédécollage)	N/A		1" ~ 6" (25,4 ~ 152,4 mm)
Longueur de l'étiquette (mode découpage)	N/A		1" ~ Longueur d'impression max.
Hauteur d'espacement	Min. 2 mm (0,09")
Hauteur Marque Noire	Min. 2 mm (0,09")
Largeur Marque Noire	Min. 8 mm (0,31")

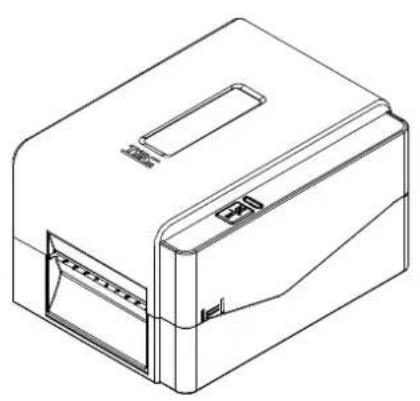

2.1 Déballage et inspection

Cette imprimante a été spécifiquement emballée pour résister aux éventuels dommages durant le transport. Veuillez inspecter avec précaution l'emballage et l'imprimante lors de la réception de l'imprimante code-barres. Veuillez conserver les matériels d'emballage au cas où il vous serait nécessaire de renvoyer l'imprimante.

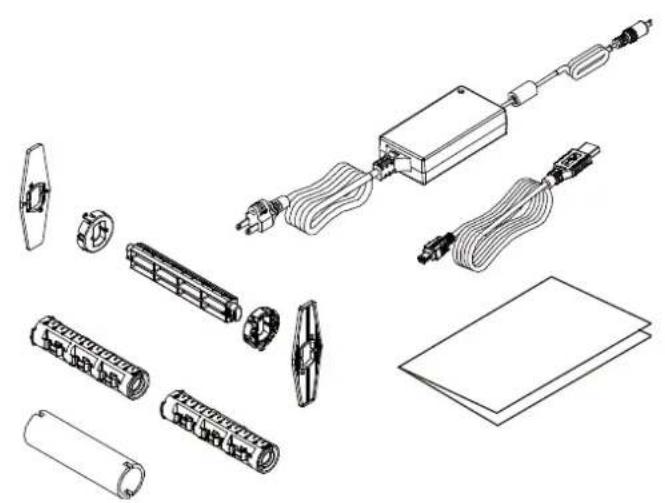

Lors du déballage de l'imprimante, vous devez disposer des éléments suivants dans le carton.

Une imprimante Un guide d'installation rapide Un câble d'alimentation Une alimentation à commutation universelle externe Un câble d'interface USB Une paire d'axes pour ruban de 1" pour ruban de 300 m Un mandrin papier de film 1" Un axe d'étiquettes avec deux pattes de fixation et deux adaptateurs 1,5"

Si un ou plusieurs des éléments sont manquants, veuillez contacter le Service Clientèle de votre revendeur ou de votre distributeur.

2.2.1 Vue de devant

1. Voyant LED
2. Bouton Avance/Pause
3. Languette d'ouverture du couvercle supérieur
4. Ouverture pour sortie du papier

2.2.2 Vue de l'intérieur

1. Capot supérieur de l'imprimante
2. Axe d'alimentation du ruban
3. Hub d'alimentation du ruban
4. Hub d'alimentation du ruban
5. Axe de rembobinage du ruban
6. Bouton de libération de la tête d'impression
7. Pattes de fixation

AVERTISSEMENT

PIECES MOBILES

DANGEREUSES

GARDEZ VOS DOIGTS ET

AUTRES PARTIES DU CORPS A

1. Axe d'alimentation du média
2. Rouleau entraineur
3. Capteur Marque Noire
4. Capteur d'espacement
5. Capot des consommables
6. Poignée de réglage du guide du consommable
7. Tête d'impression

2.2.3 Vue arrêtée

1. Bouton marche/arrêt
2. Prise d'alimentation
3. Interface USB (mode USB 2.0/Hi-Speed)
4. Hôte USB (Série TE210/TE310 uniquement)
5. Interface RS-232 (Série TE210/TE310 uniquement)
6. Hôte USB (Série TE210/TE310 uniquement)

Remarque :

L'illustration de l'interface ne figure qu'à titre de référence. Référez-vous aux spécifications du produit pour la disponibilité des interfaces.

3.1 Installation de l'imprimante

Placez l'imprimante sur une surface plane et sécurisée, puis suivez les étapes ci-dessous :

1. Branchez le cordon d'alimentation dans la prise électrique CA à l'arrière de l'imprimante. Branchez ensuite l'autre extrémité dans une prise électrique correctement raccordée à la terre.
2. Connectez l'imprimante à l'ordinateur à l'aide du câble USB fourni.
3. Positionnez l'interrupteur d'alimentation sur le côté “-” pour activer l'alimentation de l'imprimante.
4. Si vous souhaitez consulter des vidéos d'installation de l'imprimante, veuillez numériser le code QR sur le côté droit pour plus d'informations.

Remarque :

• Veuillez mettre le bouton d'alimentation de l'imprimante sur ÉTEINT avant de brancher le cordon d'alimentation sur la prise d'alimentation de l'imprimante.
• L'illustration de l'interface ne figure qu'à titre de référence. Référez-vous aux spécifications du produit pour la disponibilité des interfaces.

3.2 Installation du ruban

1. Ouvrez le capot supérieur de l'imprimante en appuyant sur les languettes d'ouverture du capot supérieur situées de chaque côté de l'imprimante.

1. Mettez un mandrin papier sur l'axe de rembobinage du film. Remarque: Veuillez suivre les instructions lors de l'installation de l'axe de rembobinage du ruban.

1. Insérez d'abord le côté droit de l'axe de rembobinage du ruban. Puis insérez le côté gauche dans le trou sur le côté gauche du hub de rembobinage du ruban (vert). Remarque: Il peut également être replacé par un rouleau de papier de 0,5 ou 1 pouce avec des encoches des deux côtés. Veuillez l'insérer directement dans le hub de rembobinage du ruban.

OUVRIR

1. Poussez le levier de libération de la tête d'impression pour ouvrir le mécanisme de la tête d'impression.

1. Insérez le film sur l'axe de film. Remarque: L'axe pour ruban peut être remplacé par l'insertion du ruban avec des encoches des deux côtés directement dans le mécanisme du ruban.

1. Insérez d'abord le côté droit de l'axe d'alimentation du ruban (marqué "D") dans le hub d'alimentation du ruban. Puis insérez le côté gauche de l'axe d'alimentation du ruban dans le trou sur le côté gauche du hub d'alimentation du ruban (vert).

1. Tirez l'amorce du film dans la tête d'impression et placez l'amorce du film sur le mandrin de rembobinage de film.

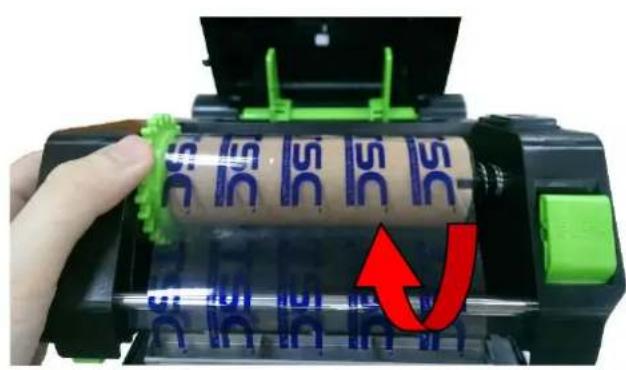

2. Faites tourner le hub de rembobinage du ruban jusqu'à ce que l'amorce en plastique du ruban soit complètement enroulée et que la partie noire du ruban recouvre la tête d'impression.
3. Fermez le mécanisme de la tête d'impression avec les deux mains et assurez-vous du bon engagement des loquets.

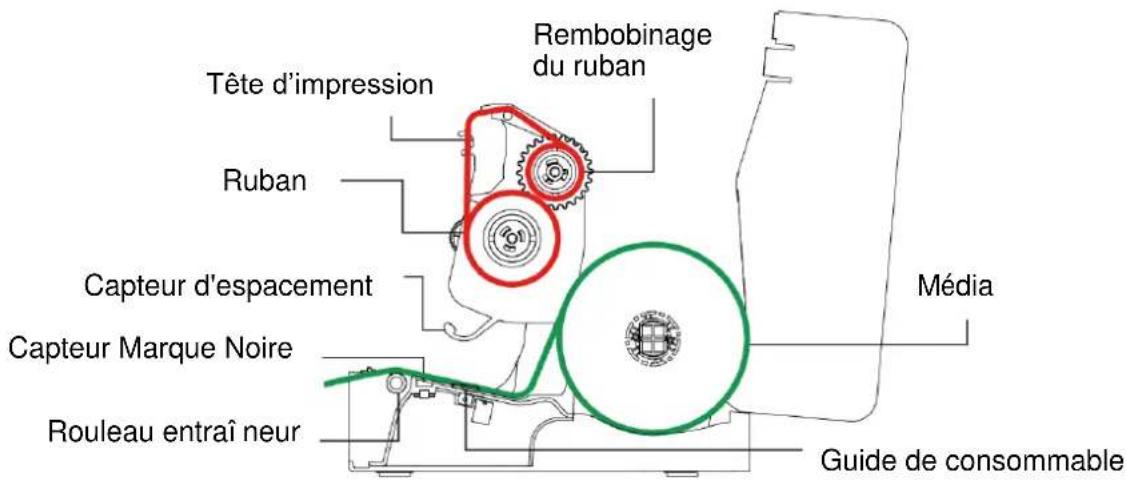

- Emplacement du chargement du ruban

Remarque :

Reportez-vous aux vidéos d'installation de l'imprimante sur la chaîne YouTube TSC.

3.3.1 Chargement du rouleau d'étiquettes

1. Ouvrez le capot supérieur de l'imprimante en appuyant sur les languettes d'ouverture du capot supérieur situées de chaque côté de l'imprimante.

1. Insérez le rouleau de papier dans l'axe d'alimentation du consommable et utilisez deux languettes de fixation pour fixer le papier au centre de l'axe. (Si votre papier fait 4^ de large, vous pouvez enlever les languettes de fixation des deux côtés de l'axe d'alimentation de consommable).

1. Installez le rouleau de papier sur la monture pour rouleau de papier.

Axe de consommable fixe avec deux pattes de fixation et deux adaptateurs 1,5"

1. Poussez le levier de libération de la tête d'impression pour ouvrir le mécanisme de la tête d'impression.

Remarque : La position du capteur de marque noire peut être déplacée et le capteur d'espacement est fixe. Assurez-vous que l'espacement ou la marque noire se trouve à l'endroit où le consommable à espacement/à marque noire sera détecté par le capteur.

1. Chargez le papier, côté d'impression vers le haut, sur le capteur de consommable et placez le côté du label sur le rouleau du plateau. Déplacez les guides papier pour correspondre à la largeur du papier.

1. Fermez le mecanisme de la tete d'impression avec les deux mains et assurez-vous du bon engagement des loquets.
2. 'Outil de diagnostic" → Sélectionnez l'onglet "Configuration de l'imprimante" → Cliquez sur le bouton "Calibrer le capteur") Veuillez consulter la section 5.3.

Remarque :

• Veuillez établir le capteur d'espacement/de marque noire lorsque vous changez de consommable.
• Reportez-vous aux vidéos sur la chaîne TSC YouTube.
• Emplacement du chargement des consommables

AVERTISSEMENT / ATTENTION PIECES MOBILES DANGEREUSES. GARDEZ VOS DOIGTS ET AUTRES PARTIES DU CORPS À L'ÉCART DE CES ZONES. PARTIES MOBILES DANGEREUSES. TENIR LES DOIGTS ET LES AUTRES PARTIES DU CORPS ÉLOIGNÉS.

3.3.2 Installation de la monture pour rouleau d'étiquettes externe (optionnel)

1. Fixez le plateau d'extension sur la partie inférieure de l'imprimante.

Axe pour étiquettes de 1 pouce

1. Insérez un axe d'étiquettes de 3 pouces (ou 1 pouce) dans le rouleau de papier. Puis installez-le sur le support pour rouleau de papier externe.

Axe pour étiquettes de 3 pouces

1. Faites passer les consommables par le glissoir d'entrée d'étiquettes externe à l'arrêt.

1. Consultez le chapitre 3.3.1 pour installer l'étiquette. Utilisez "Outil de diagnostic" pour régler le type de capteur de consommables et calibrer le capteur sélectionné.

Remarque:

Veuillez calibrer le capteur de gap/de marque noire lorsque vous changez de consommable.

3.3.3 Charger le consommable en mode découpage (série te210/te310 uniquement, option revendeur)

1. Fermez le mécanisme de la tête d'impression comme indiqué.

1. Fermez le capot de l'imprimante. Utilisez l'outil de diagnostic pour paramétrer le mode de découverte en sélectionnant l'option "CUTTER (DECOUPAGE)" pour le réglage d'action post-impression, puis cliquez sur le bouton "Set (Régler)" pour activer le mode de découverte. Appuyez sur le bouton FEED (alimentation) pour effectuer un test.

Remarque :

Veuillez calibrer le capteur de gap/de marque noire lorsque vous changez de consommable.

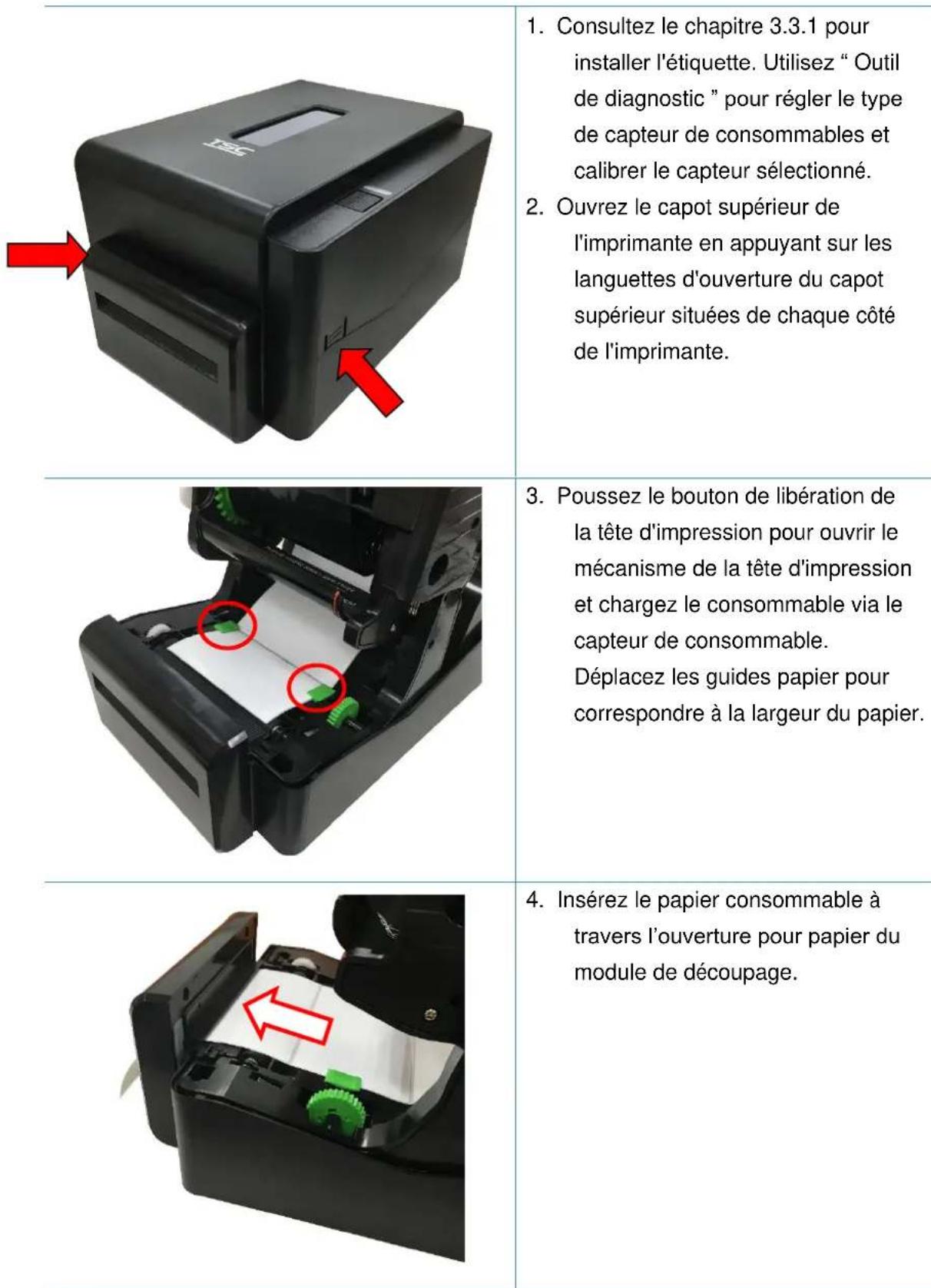

3.3.4 Charger le consommable en mode pré-décollement (série te210/te310 uniquely, option revendeur)

1. Consultez le chapitre 3.3.1 pour installer l'étiquette. Utilisez "Outil de diagnostic" pour régler le type de capteur de consommables et calibrer le capteur sélectionné.
2. Ouvrez le capot supérieur de l'imprimante en appuyant sur les languettes d'ouverture du capot supérieur situées de chaque côté de l'imprimante.
3. Poussez le bouton de libération de la tête d'impression pour ouvrir le mécanisme de la tê

1. Tirez l'étiquette vers l'avant de l'imprimante et retirez quelques étiquettes, ne gardez que le liner.

Equee

Fente du couvercle de pré-décollage

1. Ouvrez le couvercle de pré-décollage. Chargez le liner dans la fente du couvercle de pré-décollage.

1. Fermez le module de pré-décollage. Utilisez l'outil de diagnostic pour paramétrer le mode de pré-décollage en sélectionnant l'option "PEEL (PRE-DECOLLAGE)" pour le réglage d'action post-impression, puis cliquez sur le bouton "Set (Régler)" pour activer le mode de pré-décollage.

Cut Piece

Reference

Direction

1. Fermez le capot des consommables et terminez l'installation du module de pré-décollage.

Remarque :

Le module de pré-décollage ne prend en charge que le papier ordinaire.

4. Fonctions des DEL et des boutons

Cette imprimante est équipée d'un bouton et d'un voyant LED de trois couleurs. En appuyant sur le bouton en fonction des différentes couleurs de la LED, l'imprimante avancera les étiquettes, fera une pause pendant la tâche d'impression, sélectionnera et calibrera le capteur du consommable, imprimera le rapport du test automatique de l'imprimante ou se réinitialisera aux paramètres par défaut (initialisation). Veuillez vous référer au fonctionnement du bouton représenté ci-dessous pour différentes fonctions.

4.1 Voyant LED

Couleur LED	Description
Vert/Fixe	Ceci indique que l'alimentation est en marche et que l'imprimante est prête pour l'utilisation.
Vert/Clignotant	Il s'allume lorsque le système est en train de télécharger des données depuis le PC sur la carte mémoire et lorsque l'imprimante est en pause.
Orange	Ceci indique que le système est en train d'effacer les données de l'imprimante.
Rouge/Fixe	Ceci indique l'ouverture de la tête d'impression ou l'erreur de découpage ( cutter).
Rouge/Clignotant	Il s'allume lorsqu'il y a un problème d'impression, comme le couvercle ouvert, l'absence de papier, un bourrage du papier ou une erreur de mémoire etc.

1. Insérer des labels

Lorsque l'imprimante est prête (Vert/Fixe), appuyez sur le bouton pour faire avancer une étiquette jusqu'au début de la suivante.

2. Faire une pause pendant l'impression

Lors de l'impression, appuyez sur le bouton pour faire une pause. Lorsque l'imprimante est en pause, l'indicateur LED clignotera en vert. Appuyez de nouveau sur le bouton pour continuer l'impression.

4.3 Utilitaires de mise en marche

Il existe six utilitaires de mise en marche pour configurer et tester les fonctions matérielles de l'imprimante. Ces utilitaires sont actifs en appuyant sur le bouton AVANCER et en allumant l'imprimante simultanément puis en relâchant le bouton en fonction des couleurs de DEL.

Veuillez suivre les étapes ci-dessous en fonction des utilisaires de mise en marche.

1. Coupez l'alimentation de l'imprimante.
2. Maintenez appuyé le bouton puis allumez l'imprimante.
3. Relâchez le bouton lorsque le voyant LED s'allume en différentes couleurs indiquant les différentes fonctions.

Utilitaires de mise en Marche	La couleur duvoyant LED changera de manière suivante:
Couleur LED Fonctions	Orange	Rouge(5clignotements)	Orange(5clignotements)	Vert(5clignotements)	Vert/Orange(5clignotements)	Rouge/Orange(5clignotements)	Vert fixe
1. Calibrage du capteur d'espacement et de marque noire		Relâcher
2. Calibrage du capteur d'espacement et de marque noire, Test automatique et Passage en Mode Vidage (dump).			Relâcher
3. Initialisation de l'imprimante				Relâcher
4. Règle le capteur de marque noire comme capteur de consommable et calibre le capteur de marque noire					Relâcher
5. Règle le capteur d'espacement comme capteur de consommable et calibre le capteur d'espacement						Relâcher
6. Ignorer AUTO.BAS							Relâcher

4.3.1 Calibrage du capteur d'espacement/de marque noire

La sensibilité du capteur d'espacement/de marque noire doit être calibrée dans les conditions suivantes :

1. Une toute nouvelle imprimante
2. Changement du stock des labels.
3. Initialisation de l'imprimante

Veuillez suivre les étapes ci-dessous pour calibrer le capteur de ruban et de gap/de marque noire :

1. Coupé l'alimentation.
2. Maintenez appuyé le bouton puis allumez l'imprimante. 3 Relâchez le bouton lorsque l'indicateur LED devient rouge et clignote. (à effectuer pendant les 5 clignotements rouges).

L'imprimante calibrera la sensibilité du capteur de ruban et du capteur d'espacement/de marque noire. La couleur du voyant LED changera dans l'ordre suivant : Orange rouge (5 clignotements) orange (5 clignotements) vert (5 clignotements) vert/orange (5 clignotements) rouge/orange (5 clignotements) vert fixe

Remarque :

Veuillez sélectionner le capteur d'espacement ou le capteur de marque noire par commande GAP (Espacement) ou BLINE sur l'imprimante avant de calibrer le capteur.

Pour de plus amples informations concernant les commandes GAP et BLINE, veuillez-vous référer au manuel de programmation TSPL/TsPL2.

4.3.2 Calibrage du capteur d'espacement/de marque noire, test automatique et mode vidage

Lors du calibrage du capteur d'espacement/de marque noire, l'imprimante mesurera la longueur du label, imprimera la configuration interne (test automatique) sur le label puis passera en mode Vidage. Le calibrage du capteur d'espacement ou de marque noire dépend du paramétrage du capteur de la dernière tâche d'impression.

Veuillez suivre les étapes ci-dessous pour calibrer le capteur.

1. Coupez l'alimentation.
2. Maintenez appuyé le bouton puis allumez l'imprimante.
3. Relâchez le bouton lorsque le témoin DEL devient orange et clignote. devient rouge et clignote. (à effectuer pendant les 5 clignotements).

La couleur du voyant LED changera dans l'ordre suivant.

Orange rouge (5 clignotements) orange (5 clignotements) vert (5 clignotements)

→ vert/orange (5 clignotements) → rouge/orange (5 clignotements) → Vert fixe

1. L'imprimante calibrera le capteur, mesurera la longueur d'étiquettes et imprimera les paramètres internes puis passera en mode vidage (dump).

Remarque :

Veuillez sélectionner le capteur d'espacement ou le capteur de marque noire avec l'Outil de diagnostic ou par commande GAP (Espacement) ou BLINE avant de calibrer le capteur.

Pour de plus amples informations concernant les commandes GAP et BLINE, veuillez vous référer au manuel de programmation TSPL/TsPL2.

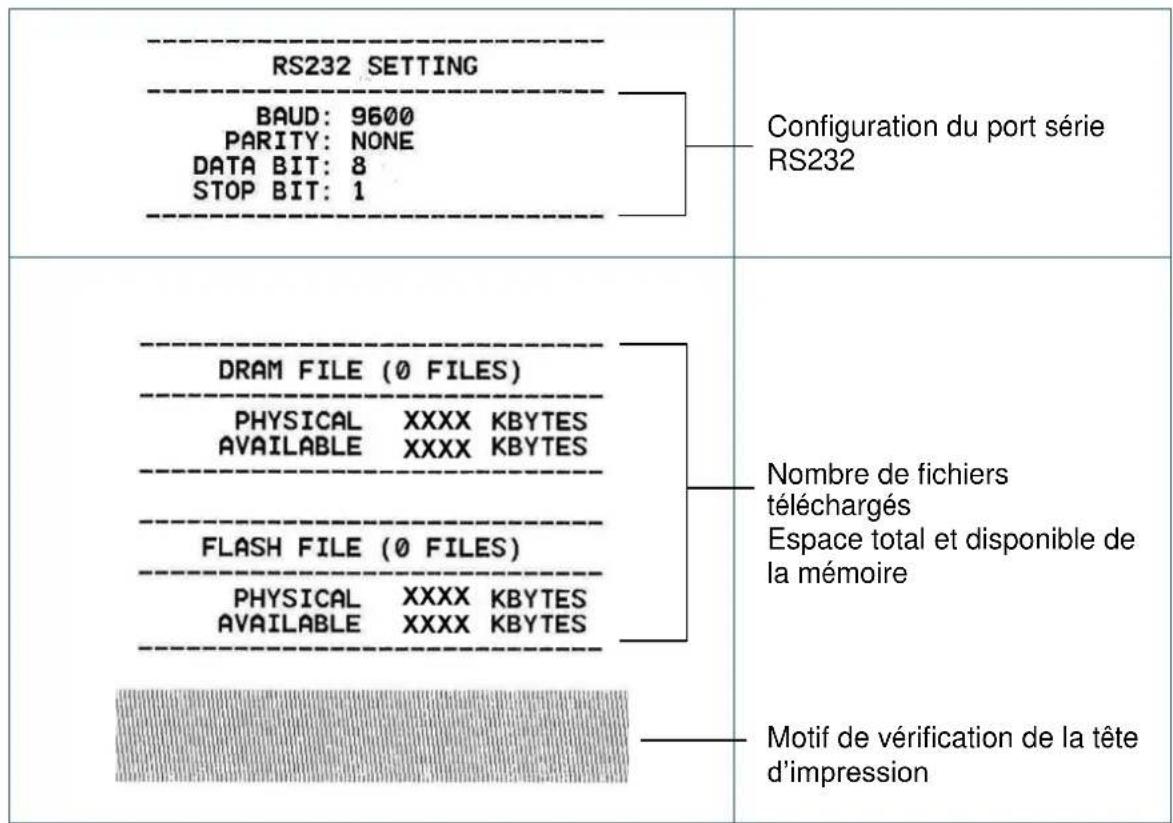

Test automatique

L'imprimante imprimera la configuration d'imprimante une fois le calibrage du capteur d'espacement/de marque noire effectué. L'impression du test automatique est utile pour vérifier la présence d'éventuels points endommagés sur le composant thermique, les configurations d'imprimante et l'espace de la mémoire disponible.

Impression du test automatique
SYSTEM INFORMATION MODEL:XXXXX FIRMAIRE:XX CHECKSUM:XXXXXXX S/N:XXXXXXXXXX TCF:NO DATE:1970/01/01 TIME:00:04:18 NON-RESET:110 m (TPH) RESET:110 m (TPH) NON-RESET:0 (CUT) RESET:0 (CUT)	Nom du modele Version microprogramme Somme de contrôle du microprogramme Numéro de série de l'imprimante Fichier de configuration TSC Date système Heure système Distance imprimée (en mètres) Décompte de découpe
PRINTING SETTING SPEED:5 IPS DENSITY:8.0 WIDTH:4.00 INCH HEIGHT:4.00 INCH GAP:0.00 INCH INTENSION:5 CODEPAGE:850 COUNTRY:001	Vitesse d'impression (pouces/sec) Densité d'Impression Taille d'étiquette (pouces) Distance d'espacement (pouces) Force du capteur d'espacement/de marque noire Page de codes Code Pays
ZSETTING DARKNESS:16.0 SPEED:4 IPS WIDTH:4.00 INCH TILDE:7EH (^) CARET:5EH (^) DELIMITER:2CH() POWER UP:NO MOTION HEAD CLOSE:NO MOTION	Informations de configuration ZPL Densité d'Impression Vitesse d'impression (pouces/sec) Format des étiquettes Préfixe de contrôle Préfixe de format Préfixe de délimiter Mouvement d'allumage de l'imprimante Mouvement de fermeture de la tête d'impression Remarque: ZPL pour langage Zebra®.

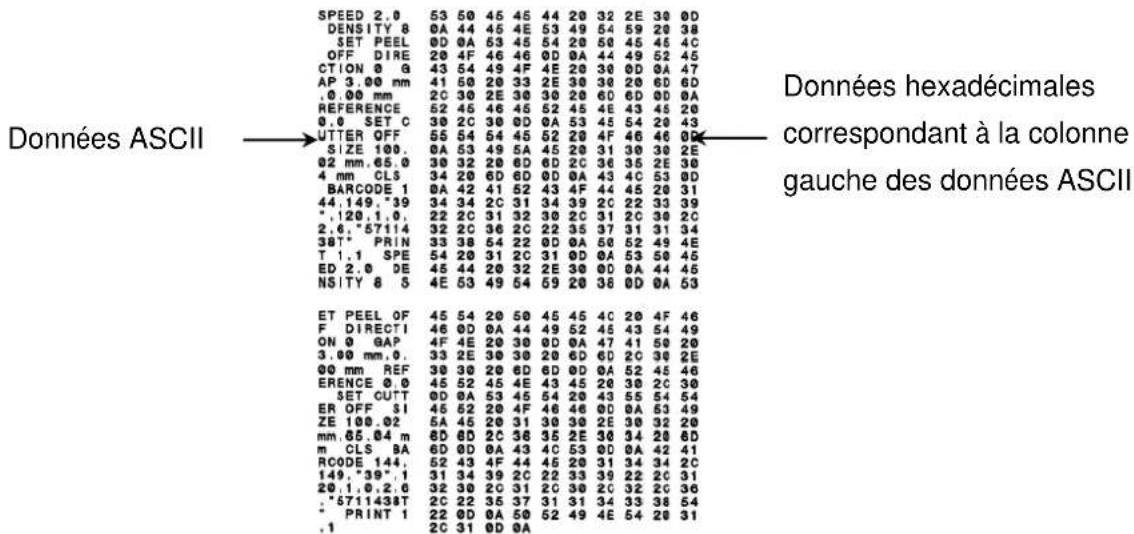

Mode vidage (dump)

L'imprimante passera en mode vidage (dump) après avoir imprimé la configuration d'imprimante. En mode vidage (dump) tous les caractères seront imprimés dans 2 colonnes comme illustré ci-dessous. Les caractères du côté gauche sont reçus depuis votre système et les données du côté droit présentent les valeurs hexadécimales qui correspondent aux caractères. Ceci permet aux utilisateurs ou aux ingénieurs de vérifier et de déboguer les problèmes.

Remarque :

1. Le mode Dump requiert l'utilisation d'un papier de largeur 4".
2. Coupez et rallumez l'alimentation pour réinitialiser l'imprimante pour une impression normale.

4.3.3 Initialisation de l'imprimante

L'initialisation de l'imprimante est utilisée pour effacer la mémoire DRAM et réinitialiser les paramètres de l'imprimante aux valeurs d'usine.

L'initialisation de l'imprimante est activée par les procédures ci-dessous.

1. Coupelle l'alimentation.
2. Maintenez appuyé le bouton puis allumez l'imprimante.
3. Relâchez le bouton lorsque le voyant DEL devient vert après 5 clignotements oranges. (à effectuer pendant les 5 clignotements).

La couleur du voyant DEL changera de la manière suivante:

Orange → rouge (5 clignotements) → orange (5 clignotements) → vert (5 clignotements) → vert/orange (5 clignotements) → rouge/orange (5 clignotements) → vert fixe

La configuration de l'imprimante sera restaurée aux valeurs par défaut comme illustré ci-dessous après l'initialisation.

Paramètre	Paramètres par défaut
Vitesse	127 mm/sec (5 ips) (203DPI)
	76 mm/sec (3 ips) (300DPI)
Densité	8
Largeur de label	4"(101,5 mm)
Hauteur de label	4"(101,5 mm)
Type de capteur	Capteur d'espacement
Réglage d'espacement	0,12"(3,0 mm)
Sens d'impression	0
Point de ↔équence	0,0 (angle supérieur gauche)
Offset (Décalage)	0
Mode Déchirement	Allumé
Mode Pré-)décollage	Éteint
Mode Découpage (Cutter Mode)	Éteint
Page de codes	850
Code Pays	001
Effacement de mémoire Flash	Non

4.3.4 Régler le capteur de marque noire comme capteur de consommable et calibrer le capteur de marque noire

Veuillez suivre les étapes ci-dessous.

1. Coupez l'alimentation.
2. Maintenez appuyé le bouton puis allumez l'imprimante.
3. Relâchez le bouton lorsque le voyant DEL devient vert/orange après 5 clignotements verts.

(a effectuer pendant les 5 clignotements verts/oranges.)

La couleur du voyant DEL changera de la manière suivante:

Orange → rouge (5 clignotements) → orange (5 clignotements) → vert (5 clignotements) → vert/orange (5 clignotements) → rouge/orange (5 clignotements) → vert fixe

4.3.5 Régler le capteur d'espacement comme capteur de consommable et calibrer le capteur d'espacement

Veuillez suivre les étapes ci-dessous.

1. Coupez l'alimentation.
2. Maintenez appuyé le bouton puis allumez l'imprimante.
3. Relâchez le bouton lorsque le témoin DEL devient rouge/orange après 5 clignotements vertes/oranges. (à effectuer pendant les 5 clignotements rouges/oranges).

La couleur du voyant DEL changera de la manière suivante:

Orange rouge (5 clignotements) orange (5 clignotements) vert (5 clignotements)

→ vert/orange (5 clignotements) → rouge/orange (5 clignotements) → Vert fixe

4.3.6 Ignorer AUTO. BAS

Le langage de programmation TSPL2 permet à l'utilisateur de télécharger un fichier exécutable automatique dans la mémoire flash. L'imprimante exécutera immédiatement le programme AUTO. BAS dès que l'imprimante sera allumée. Le programme AUTO. BAS peut être interrompu sans lancer de programme grâce à l'utilitaire de mise en marche.

Veuillez suivre les étapes ci-dessous pour ignorer un programme AUTO. BAS.

1. Coupez l'alimentation de l'imprimante.
2. Appuyez sur le bouton AVANCER puis allumez l'imprimante.
3. Relâchez le bouton AVANCER lorsque le témoin DEL devient vert fixe.

La couleur du voyant DEL changera de la manière suivante:

Orange rouge (5 clignotements) orange (5 clignotements) vert (5 clignotements)

→ vert/orange (5 clignotements) → rouge/orange (5 clignotements) → vert fixe

1. L'imprimante n'exécutera pas le programme AUTO. BAS.

5. Outil de diagnostic

L'outil de diagnostic TSC est un outil intégré. Ses fonctionnalités vous permettent d'explorer le statut/les réglages d'une imprimante; de modifier les réglages d'une imprimante; de télécharger des graphiques, des polices de caractère et le firmware; de créer une police d'imprimante en bitmap; et d'envoyer d'autres commandes à l'imprimante. Grâce à cet outil puissant, vous pouvez visualiser le statut et les réglages de l'imprimante en quelques secondes, ce qui facilite le diagnostic et la résolution des problèmes.

5.1 Lancer l'outil de diagnostic

1. Cliquez deux fois sur l'icône Outil de diagnostic logiciel.

Outil de diagnostic exécuter le

1. L'util de diagnostic contient quatre parties principales (Configuration de l'imprimante, Gestion des fichiers, Gestion de la police bitmap et Outil de commande).

5.2 Fonctions de l'imprimante

1. Choisissez l'interface PC connectée à l'imprimante code-barres.

1. Cliquez sur le bouton "Printer Function" (Fonctions de l'imprimante) pour faire des réglages.
2. Les Printer Function Group (Groupe de fonctions de l'imprimante) sont listés ci-dessous.

	Fonction	Description
	Capteur de calibrage	Calibre le capteur spécifique dans le champ du capteur de consommables.
	Configuration Ethernet	Régler l'adresse IP, le masque de sous-réseau, la passerelle pour l'Ethernet intégré.
	Configuration RTC	Synchronise l'horloge temps réel de l'imprimante avec celle du PC.
	Impression d'une page test (Print Test Page)	Imprime une page de test.
	Réinitialiser l'imprimante (Reset Printer)	Redémarre l'imprimante
	Réglages par défaut	Initialise l'imprimante et restaure les paramètres par défaut. (Veuillez vous référer à la section 4.3.3)
	Dump Text (Mode vidence)	Permet d'activer le mode Dump (vidage) de l'imprimante.
	Ignorer AUTO.BAS (Ignore AUTO.BAS)	Ignore le programme téléchargeé AUTO.BAS.
	Page de configuration	Page de configuration de l'imprimante (consultez la section 4.3.2)
	Définir un mot de passer (Password Setup)	Sélection d'un mot de passer pour protégger les régles

Pour plus d'informations sur l'outil de diagnostic, veuillez vous reporter au guide de démarrage rapide de l'utilitaire de diagnostic sur le site Web de TSC.

5.3.1 Calibrage automatique

1. Assurez-vous que le consommable est déjà installé et que le mécanisme de la tête d'impression est fermé. (Veuillez vous référer à la section 3.3.)

1. Mettez l'imprimante sous tension.

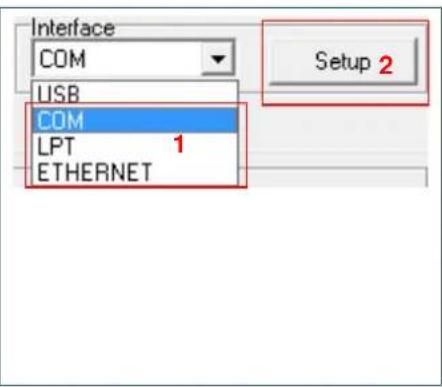

2. Ouvrez l'interface de paramétrage et l'outil de diagnostic. (Le paramétrage par défaut est USB).

1. Cliquez sur le bouton "Calibrer le capteur".
2. Sélectionnez le type de consommable et cliquez sur le bouton "Calibrer".

6.1 Problèmes communs

Le guide suivant liste certains des problèmes les plus courants que les utilisateurs peuvent rencontrer lors de l'utilisation de l'imprimante code barres. Si l'imprimante ne fonctionne pas très longtemps après avoir effectué toutes les solutions suggérées, veuillez contacter le Service Clientèle de votre revendeur ou de votre distributeur pour obtenir de l'aide.

Problème	Cause possible	Procédure corrective
Levoyant Marché/Arrêt ne s'allume pas.	* Le cordon d'alimentation n'est pas bien branché.	* Branchez le cordon d'alimentation dans l'imprimante et dans la prise. * Allumez l'imprimante.
- L'util de diagnostic indique l'état d'imprimante "Tête ouverte". - La LED indique "Rouge (fixe)".	* Le chariot d'impression est ouvert.	* Veuillez referrer le chariot d'impression.
- L'util de diagnostic indique l'état d'imprimante "Err. de fin de ruban" Ou "Err. d'encodeur de film" - La LED indique "Rouge (fixe)".	* Il n'y pas plus de ruban. * Le ruban n'est pas correctement installé.	* Installez un nouveau rouleau de ruban. * Veuillez consulter les étapes de la section 3.2 pour réinstaller le film.
- L'util de diagnostic indique l'état d'imprimante "Plus de papier". - La LED indique "Rouge (fixe)".	* Il n'y pas plus d'étiquette. * Les étiquettes ne sont pas correctement installées * Le capteur d'espacement / de marque noire n'est pas calibré.	* Installez un nouveau rouleau d'étiquettes. * Veuillez consulter les étapes de la section 3.3 pour réinstaller le rouleau d'étiquettes. * Calibrez le capteur d'espacement / de marque noire.
- L'util de diagnostic indique l'état d'imprimante "Bourrage papier". - La LED indique "Rouge (fixe)".	* Le capteur d'espacement / de marque noire n'est pas régèle correctement * Assurez-vous que la taille d'étiquette est correctement régée. * Les étiquettes peuvent être coincées dans le mécanisme d'impression.	* Calibrez le capteur d'espacement / de marque noire. * Réglez la taille de l'étiquette correctement.
N'imprime pas	* Le cable n'est pas bien branché à l-interface série ou USB ou au port parallelle. * La configuration des broches du cable du port série ne permet pas une connexion broche à broche.	* Reconnectez le cable à l-interface. * Remplaceze le cable. * Le ruban et le consommable ne sont pas compatibles. * Vérifie le côté encré du ruban. * Rechargeze le ruban. * Nettoyez la tête d'impression. * Le paramètre de densité d'impression est incorrect. * Le connecteur des fils couplés de la tête d'impression n'est pas bien branché à la tête d'impression. Mettez l'imprimante hors tension puis rebranche le connecteur. * Vérifiez votre programme : il doit y avoir une commande PRINT (imprimer) à la fin du fichier, et CRLF à la fin de chaque ligne de commande.
Mémoire pleine (FLASH / DRAM)	* L'espace FLASH/DRAM est plein.	* Supprimez les fichiers non utilisés de la mémoire FLASH/DRAM.
Mauvaise qualité d'impression	* Le ruban et le consommable ne sont pas bien mis en place. * Vérifiez qu'il n'y a pas de dépôt de poussière ou d'adhésif sur la tête de lecture. * La densité d'impression n'est pas bien régliée. * L'élement tête d'impression est endommagé. * Le ruban et le consommable ne sont pas compatibles.	* Rechargez les consommables. * Nettoyez la tête d'impression. * Nettoyez le rouleau entraîr neur * Réglez la densité et la vitesse d'impression. * Exécutez l'autotest de l'imprimante et vérifiez le motif de test de la tête d'impression pour vérifier si des points manquent sur le motif * Remplacez le ruban ou le support d'étiquettes. * Le mécanisme de tête d'impression n'enclenché pas la tête d'impression correctement.
Des étiquettes sont ignorées lors de l'impression	* Les dimensions des étiquettes ont été mal spécifiées. * La sensibilité du capteur n'est pas bien régliée. * Le capteur de ruban est recouvert de poussière.	* Vérifiez le réglage des dimensions d'étiquettes. * Calibrez le capteur en utilisant les options espacement automatique ou espacement manuel. * Nettoyez le capteur de gap/marque noire en utilisant un jet d'air.
La position d'impression des petitesétiquettes est incorrecte	* La sensibilité du capteur de consommable n'est pas bien régliée. * Les dimensions des étiquettes sont incorporets. * Le réglage du décalage vertical dans le pilote est incorrect.	* Calibrez à nouveau la sensibilité du capteur. * Configurez les bonnes dimensions des étiquettes et de l'espacement. * Si vous utilisez le logiciel BarTender, ajustez le décalage vertical depuis le pilote.
		* Meda Handling Post-Print Action: Tare Off Occurrence: Alter Every Page Interval: Feed Off: 0.00 mm
		* Position Adjustments Vertical Offset: 0.00 mm
		* Ajustez les dimensions de l'étiquette.
Impression manquante du côte gauche ou droit de l'étiquette	* Mauvais réglage des dimensions de l'étiquette.	* Ajustez les dimensions de l'étiquette.
Problème de pris	* Mauvaise installation du ruban. * Mauvaise installation du consommable. * Mauvaise densité d'impression. * Mauvaise alimentation du consommable.	* Réglez une densité adéquate de façon à obtenir une bonne qualité d'impression. * Assurez-vous que la barre de guidage des étiquettes touche le bord du guide du consommable.
Ligne grise sur étiquette vierge	* La tête d'impression est sale. * Le cylindre d'entrainment est sale.	* Nettoyez la tête d'impression. * Nettoyez le rouleau entraîr neur
Impression irrégulière	* L'imprimante est en mode Dump Hex.	* Coupez l'alimentation de l'imprimante puis remettez-la sous tension pour passer outre le mode Dump.

7. Maintenance

Cette section présente les outils et les méthodes de nettoyage pour entretenir votre imprimante.

1. Veuillez utiliser l'un des éléments suivants pour nettoyer l'imprimante.

Coton-tige Chiffon sans peluche Aspirateur / Brosse à jet d'air Ethanol pur

1. La procédure de nettoyage est décrite ci-dessous,

Éléments de l'imprimante	Méthode	Intervalle
Tête d'impression	1. Toujours éteindre l'imprimante avant de nettoyer la tête d'impression. 2. Laisser la tête d'impression se refroidir au minimum une minute. 3. Utilisez un coton tige et de l'éthanol pur pour nettoyer la surface de la tête d'impression.	Nettoyez la tête d'impression lorsque vous remplacez le rouleau d'étiquette.
	Style de neoyage	Tête d'impression Élement Élement Stylo de neoyage
Rouleau entraîné	1. Coupez l'alimentation. 2. Faites tourner le cylindre d'entrainment et nettoyez-le précautionneusement avec de l'éthanol pur et un coton-tige ou un chiffon sans peluche.	Nettoyez le cylindre d'entrainment lorsque vous remplacez le rouleau d'étiquette.
Plaque de déchirement/Plaque de pré-décollage	Utilisez un chiffon sans peluche avec de l'éthanol pur pour le nettoyage.	Dès que nécessaire
Capteur	Air comprimé ou aspirateur	Mensuel
Exterieur	Nettoyez avec un chiffon humide	Dès que nécessaire
Intérieur	Brosse ou aspirateur	Dès que nécessaire

Remarque :

• Ne pas toucher la tête d'impression avec votre main. Si vous la touchez par maladresse, veuillez utiliser de l'éthanol pour la nettoyer.
• Veuillez utiliser de l'éthanol pur seulement. NE PAS utiliser un alcool standard qui peut endommager votre tête d'impression. Nettoyez régulièrement la tête d'impression et les capteurs des consommables dès que vous placez un nouveau film, de façon à conserver les performances de votre imprimante et de prolonger sa durée de vie.

Historique des révisions

Date	Contenu	Éditeur

TSC Auto ID Technology Co., Ltd.

Siège de l'entreprise Li Ze Plant
