SF100D16 - Commutateur CISCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur non géré
Marque	Cisco
Modèle	SF100D-16
Nombre de ports	16 ports Fast Ethernet (10/100)
Standards réseau	IEEE 802.3, 802.3u, 802.3x
Alimentation	Adaptateur secteur externe 12 V CC
Consommation électrique	Environ 6 W (estimation)
Dimensions (L x P x H)	284 x 160 x 44 mm (estimation)
Poids	Environ 1,2 kg (estimation)
Montage	Bureau, mural ou rack (support inclus)
Ventilation	Silencieuse, sans ventilateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur. Aucune pièce détachée disponible.
Garantie	Garantie limitée à vie (selon les conditions Cisco)
Contenu de l'emballage	Commutateur, adaptateur secteur, guide d'installation, support de montage

FOIRE AUX QUESTIONS - SF100D16 CISCO

Comment brancher le commutateur Cisco SF100D-16 ?

Branchez l'adaptateur secteur sur le commutateur et sur une prise électrique. Connectez vos appareils (ordinateurs, imprimantes) aux ports Ethernet à l'aide de câbles RJ45. Le commutateur s'allume automatiquement.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Testez avec une autre prise. Si le voyant d'alimentation ne s'allume pas, l'adaptateur peut être défectueux.

Comment installer le commutateur au mur ?

Utilisez les quatre trous de montage au dos du commutateur. Marquez les positions, percez et insérez des chevilles adaptées. Vissez le commutateur au mur à l'aide des vis fournies. Respectez les cotes indiquées dans la notice.

Puis-je utiliser ce commutateur avec un câble réseau de 100 mètres ?

Oui, la norme Fast Ethernet (10/100) supporte une longueur maximale de 100 mètres par segment. Utilisez un câble de catégorie 5e ou supérieure.

Comment réinitialiser le commutateur ?

Ce modèle est non géré et ne nécessite pas de réinitialisation. Pour un redémarrage, débranchez l'alimentation électrique pendant quelques secondes puis rebranchez-la.

Le voyant d'un port ne s'allume pas, que signifie-t-il ?

Le voyant s'allume en vert lorsque la liaison est établie. S'il reste éteint, vérifiez le câble, l'appareil connecté et assurez-vous que le port est actif. Un voyant orange indique une activité (clignotement).

Le commutateur est-il compatible avec des appareils en 1 Gbit/s ?

Oui, il est rétrocompatible. Les appareils Gigabit (1000 Mbit/s) se connecteront au commutateur mais la communication se fera en 100 Mbit/s maximum.

Où trouver la dernière version de la notice ?

Téléchargez la notice au format PDF sur le site notice-facile.com ou sur le site officiel de Cisco dans la rubrique Support & Téléchargements.

Ce commutateur supporte-t-il le PoE (Power over Ethernet) ?

Non, le modèle SF100D-16 n'est pas compatible PoE. Pour des ports PoE, choisissez la version SF100D-16P.

Comment nettoyer le commutateur ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur.

MODE D'EMPLOI SF100D16 CISCO

Commutateurs non gérés de la gamme Cisco 100 Series

Unmanaged Switches der Serie 100

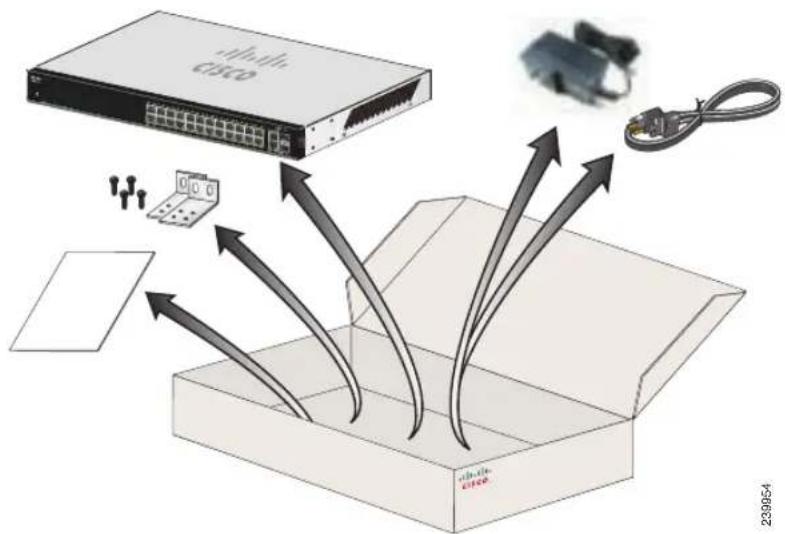

Unbox — Deballez le produit — Aus der Verpackung entnehmen — Estrarre dalla scatola — Quite el produit de la caja

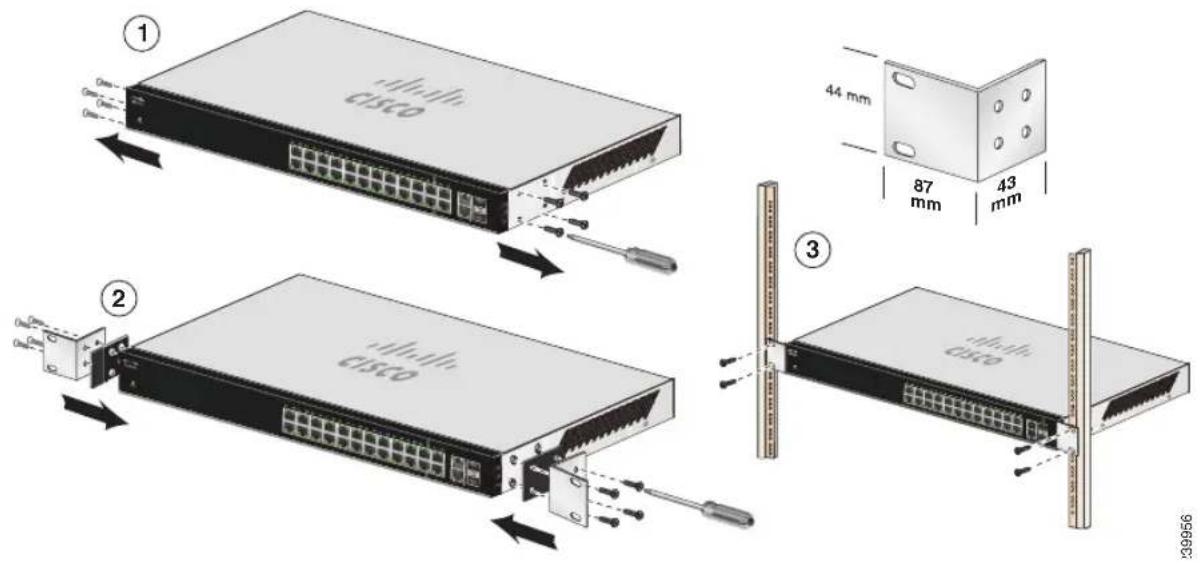

Rack-mount if needed — Procedez à son montage au sein d'un rack si nécessaire — Bei Bedarf im Rack installieren — Installare all'interno di un rack (se nécessario) — Montelo sobre un bastidor si es nécessario

100 Series Unmanaged Switches — Commutateurs non gérés de la gamme Cisco 100 Series — Unmanaged Switches der Serie 100 — Switch non gestiti série 100 — Conmutadores no administrados série 100

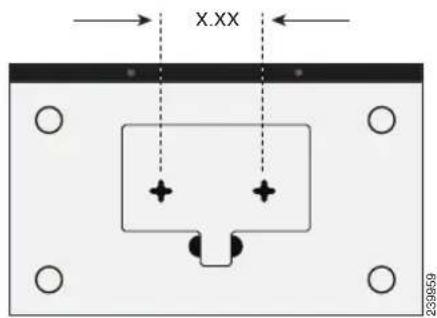

Wall-mount if needed — Procedez à un montage mural si nécessaire — Bei Bedarf an der Wand montieren — Montaggio a parete (se nécessario) — Monte el equipo en la pared si es besoinario

X.XX=
SG100D-05, SF100D-05 1.7 in/43 mm/1,7 po
SF100D-08/08P/16/16P, SG100D-08/08P 2.5 in/63 mm/2,5 po
SF100-16/24, SG100-16, SG102-24 3.7 in/94 mm/3,7 po

Wall-mount if needed — Procedez à un montage mural si nécessaire — Bei Bedarf an der Wand montieren — Montaggio a parete (se nécessario) — Monte el equipo en la pared si es besoinario

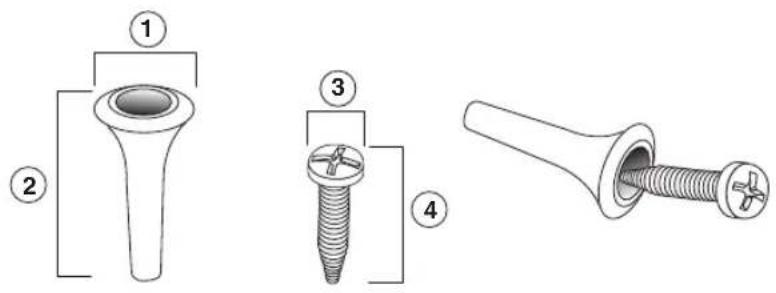

SF100D-05/08, SF100D-16/16P
1=0.3 in/7,6 mm/0,3 po	2=0.6 in/15 mm/0,6 po	3=0.17 in/4,3 mm/0,17 po	4=0.6 in/15,7 mm/0,6 po
SF100D-08P, SG100D-08/08P
1=0.3 in/7,7 mm/0,3 po 2=0.85 in/21,8 mm/0,85 po	3=0.25 in/6,5 mm/0,25 po	4=0.68 in/17,4 mm/0,68 po
SF100-16/24, SG100-16, SG102-24
1=0.31 in/8 mm/0,31 po	2=0.87 in/22,2 mm/0,87 po	3=0.27 in/6,8 mm/0,27 po	4=0.62 in/17,6 mm/0,62 po

100 Series Unmanaged Switches — Commuteurs non gérés de la gamme Cisco 100 Series — Unmanaged Switches der Serie 100 — Switch non gestiti série 100 — Conmutadores no administrados série 100

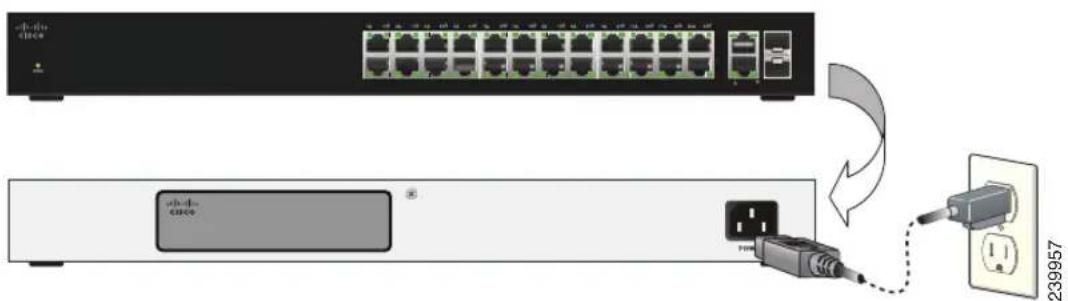

Power On Switch — Mettez le commutateur sous tension — Switch einschalten — Accendere lo switch — Encienda el commutador

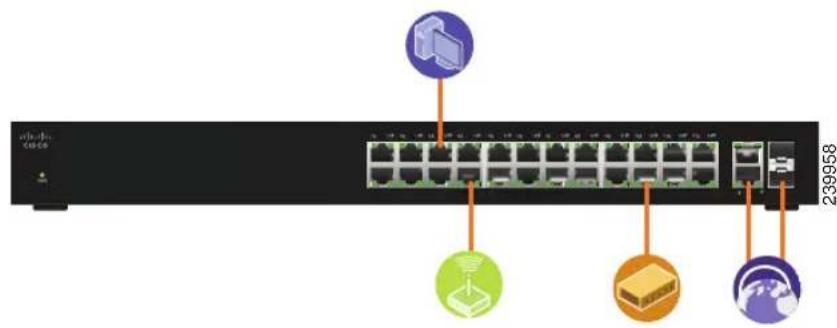

Attach Devices Connectez les appareils Gerate anschlieben Collegare i dispositivi Conecte los dispositivos

100 Series Unmanaged Switches — Commuteurs non gérés de la gamme Cisco 100 Series — Unmanaged Switches der Serie 100 — Switch non gestiti série 100 — Conmutadores no administrados série 100

Commutateurs non gérés de la gamme Cisco 100 Series :

Unmanaged Switches der Serie 100:

Informations relatives aux réglementations, à la conformité et à la sécurité :

Cliquez sur l'onglet Resources et faites defiler jusqu'à afficher le lien Technical Documentation.

Contrat de Licence Utilisateur Final :

Informations relatives à la garantie :

Garantiebestimmungen:

Siège social pour les Amériques

Cisco Systems, Inc.

Assistance petites et moyennes entreprises - États-Unis : 1-866-606-1866

Assistance petites et moyennes entreprises - Monde : www.cisco.com/go/sbsc

Cisco and le logo Cisco sont des marques commerciales de Cisco Systems, Inc. et/ou de ses succursales aux États-Unis et dans d'autres pays. Vous trouvez la liste des marques commerciales de Cisco sur la page Web www.cisco.com/go/trademarks. Les marques commerciales tierras mentionnées sont détenues par leurs propriétaires respectifs. L'utilisation du mot « partenaire » n'implique pas de relation de partenariat entre Cisco et une autre société. (1005R)

© 2011 Cisco Systems, Inc. Tous droits réservés.
