LEDC03 - Éclairage VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de bande LED
Marque	Velleman
Modèle	LEDC03
Tension d'alimentation	5-24 V CC
Courant d'alimentation	Non spécifié
Puissance maximale	Non spécifié
Connectique	Anode commune de la barrette LED, câble d'alimentation avec marquage « 5-24V »
Modes de fonctionnement	Automatique, démo, couleur statique
Contrôle de vitesse	Oui, réglable en mode automatique
Contrôle de luminosité	Oui, réglable en mode couleur statique
Contrôle de couleur	Sélection de couleurs statiques
Arrêt	Maintenir le bouton SPEED/Brightness/Off enfoncé pendant 1 seconde
Boutons	MODE/DEMO, SPEED/Brightness/Off, COLOR
Compatibilité	Band LED à anode commune, tension nominale correspondant à l'alimentation
Dimensions	Environ 6 x 4 x 2 cm (estimation)
Poids	Environ 50 g (estimation)
Matériau	Plastique ABS
Température de fonctionnement	0 °C à 40 °C (estimation)
Garantie	24 mois pour les produits grand public (UE)
Pays d'origine	Chine (estimation)

FOIRE AUX QUESTIONS - LEDC03 VELLEMAN

Comment connecter le contrôleur LEDC03 à une bande LED ?

Connectez l'anode commune de la barrette LED à la sortie du contrôleur en alignant les flèches. Assurez-vous que le câble est bien isolé et sans court-circuit.

Quelle alimentation utiliser avec le LEDC03 ?

Utilisez une source d'alimentation CC de 5 à 24 V, dont la tension correspond à la tension nominale de votre barrette LED. Connectez le câble marqué "5-24V" à cette source.

Comment allumer le contrôleur LEDC03 ?

Appuyez sur n'importe quel bouton pour allumer le contrôleur. Il se mettra en marche avec le dernier mode sélectionné.

Comment changer de mode sur le LEDC03 ?

Appuyez sur le bouton MODE/DEMO pour basculer en mode automatique. Appuyez plusieurs fois pour choisir un programme automatique. Maintenez enfoncé pendant au moins 1 seconde pour passer en mode démo et lancer les programmes en boucle.

Comment ajuster la vitesse ou la luminosité ?

Utilisez le bouton SPEED/Brightness/Off. En mode automatique, appuyez pour ajuster la vitesse. En mode couleur statique, appuyez pour ajuster la luminosité.

Comment éteindre le LEDC03 ?

Maintenez le bouton SPEED/Brightness/Off enfoncé pendant 1 seconde pour éteindre le contrôleur.

Comment sélectionner une couleur statique ?

Appuyez sur le bouton COLOR pour basculer en mode couleur statique. Appuyez plusieurs fois pour choisir la couleur désirée.

Le LEDC03 est-il compatible avec toutes les bandes LED ?

Il est compatible avec les bandes LED à anode commune dont la tension nominale correspond à l'alimentation utilisée (5-24 V CC). Vérifiez la polarité et que les flèches sont alignées.

Quelle est la durée de garantie du LEDC03 ?

Pour les produits grand public dans l'UE, la garantie est de 24 mois à compter de la date d'achat, contre tout vice de production ou de matériaux. Consultez les conditions générales.

Comment éliminer le LEDC03 en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à une déchèterie ou à votre fournisseur pour un recyclage approprié, conformément à la réglementation locale.

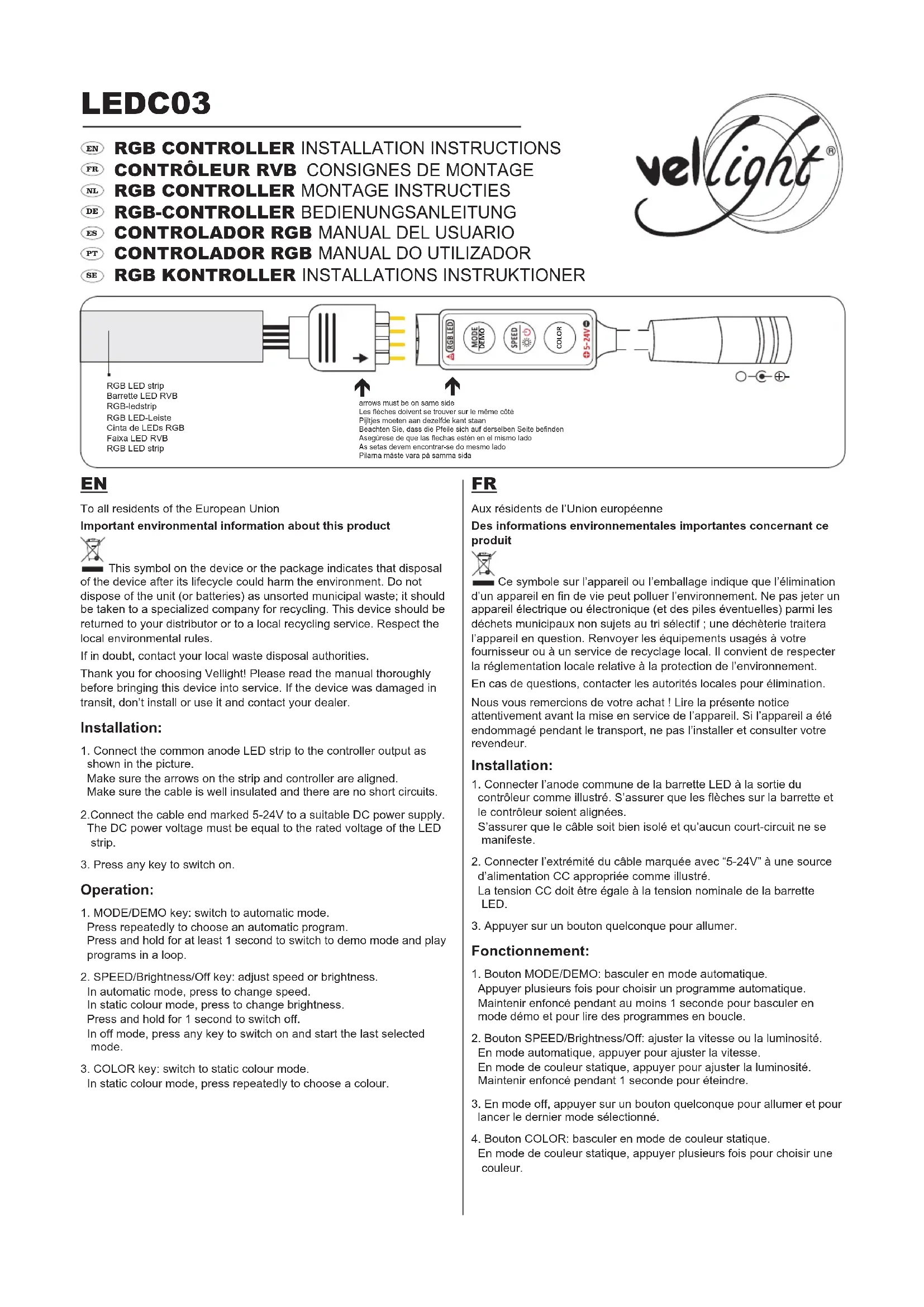

MODE D'EMPLOI LEDC03 VELLEMAN

Aux résidents de l'Union europeenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou I'emballage indique que I'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchéterie traitera l'appareil en question. Renvoyer les équipements usages à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire la presente notice attentivement avant la mise en service de l'appareil. Si l'appareil a eté endommagé pendant le transport, ne pas l'instructor et consulterer toute revendeur.

Installation:

1. Connecter l'anode commune de la barrette LED à la sortie du contrôleur comme illustré. S'assurer que les flèches sur la barrette et le contrôleur soient alignées.
   S'assurer que le cable soit bien isolé et qu'aucun court-circuit ne se manifeste.
2. Connecter l'extrémité du cable marquée avec "5-24V" à une source d'alimentation CC appropriée comme illustré.
   La tension CC doit être égale à la tension nominale de la barrette LED.
3. Appuyer sur un boutonquelconque pour allumer.

Fonctionnement:

1. Bouton MODE/DEMO: basculer en mode automatique.
   Appuyer plusieurs fois pour désir un programme automatique. Maintenir enforcé pendant au moins 1 seconde pour basculer en mode démo et pour dire des programmes en boucle.
2. Bouton SPEED/Brightness/Off: ajuster la vitesse ou la luminosité. En mode automatique, appuyer pour ajuster la vitesse.
   En mode de couleur statique, appuyer pour ajuster la luminosité.
   Maintenir enfoncé pendant 1 seconde pour éteindre.
3. En mode off, appuyer sur un bouton quelconque pour allumer et pour lancer le dernier mode selectionné.
4. Bouton COLOR: basculer en mode de couleur statique.

En mode de couleur statique, appuyer plusieurs fois pour désir une couleur.

NL

Garantie de service et de qualite Velleman

Depuis 1972, Velleman® a gagné une vaste experience dans le secteur de l'électronique et est actuellément distributeur dans plus de 85 pays.

Tous nos produits répondant à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettions régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité exterme. Dans le cas imputable d'un début malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions generales concernant la garantie sur les produits grand public (pour I'UE):

• tout produit grand public est garanté 24 mois contre toutvice de production ou de matériaux à dater du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avert dis proportionnées, Velleman® s'autorise à replacer léit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un début dans un décai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un début après 1 à 2 ans.

• sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livreaison (p.ex. dommage lié à l'oxydation, chic, chute, poussière, sable, impureté...) et provoqué par l'appeairel, ainsi que son contenu (p.ex. perte de données) et une indemnisation eventuelle pour perte de revenus;

• toute pièce ou accossoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou replacables), ampoules, pièces en caoutchuc, courroies... (liste illimitée);

• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

• out dommage provoque par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

• tout dommage à l'apparèil qui résultat d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement précéduement décrit dans la notice ;

• tout dommage engendre par un return de l'appareil emballe dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuee par une fierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endetroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et étant dûment conditionné (de préférence dans l'emballage d'origine avec mention du début);
• tuyau: il est conseilé de consulter la notice et de contrôler cables, piles, etc. avant de returner l'appareil. Un apparéil returné jugè défectueux qui s'avèn en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuee en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionné peut être sujette à une complèmentation selon le type de l'article et être mentionnée dans la notice d'emploi.
