Type de produit	Télécommande filaire pour climatiseur Panasonic
Modèle	CZ-RTC5B
Dimensions (H x L x P)	120 mm x 120 mm x 16 mm
Poids	180 g
Alimentation	16 Vcc (fournie par l'unité intérieure)
Nombre d'unités intérieures connectées max.	8 appareils (en contrôle de groupe)
Horloge - Précision	± 30 secondes par mois (à 25 °C)
Horloge - Autonomie de la pile	72 heures après charge complète (recharge ~8 h)
Plage de température / humidité de fonctionnement	0 °C à 40 °C / 20 % à 80 % HR (sans condensation)
Fonctions principales	Commande marche/arrêt, mode (froid, chaud, sec, auto, ventilation), réglage température, vitesse ventilateur, direction volet, minuterie ON/OFF, programmation hebdomadaire, ECONAVI, nanoe X, fonction maintien, fonctionnement silencieux, moniteur consommation électrique, plan coupe pointe, répétition minuterie OFF, séchage interne, ventilation, rotation/sauvegarde, interverrouillage appareil extérieur, blocage touches, mot de passe administrateur
Entretien et nettoyage	La télécommande signale le nettoyage du filtre de l'unité intérieure. Peut être nettoyée avec un chiffon sec. Ne pas laver à l'eau.
Sécurité	Consignes de sécurité incluses (ne pas installer en milieu explosif, ne pas réparer soi-même, débrancher en cas d'urgence). Utilisation par enfants de +8 ans sous surveillance. Mot de passe administrateur pour fonctions sensibles.
Pièces détachées et réparabilité	La télécommande est une pièce de rechange. En cas de dysfonctionnement, contacter un service agréé. Ne pas réparer soi-même.
Informations générales	Notice d'utilisation de 60 pages. Compatible avec les unités intérieures Panasonic équipées d'une interface filaire. Fonctionne avec l'application smartphone datanavi pour le suivi de consommation et l'assistance.

FOIRE AUX QUESTIONS - CZRTC5B PANASONIC

Comment régler l'heure sur la télécommande CZ-RTC5B ?

Allez dans le menu Réglages initiaux puis Horloge. Utilisez les touches ▲▼ pour régler l'heure et la date, puis appuyez sur Entrée pour valider.

Comment programmer l'arrêt automatique du climatiseur ?

Accédez au menu Économie énergie puis Arrêt auto. Activez la fonction et réglez l'heure d'arrêt, l'heure de fin et l'intervalle de détection (10 à 180 min).

Que faire si l'écran affiche 'ECONAVI' clignotant ?

Cela indique un défaut du capteur ECONAVI. Désactivez la fonction ECONAVI via le menu Économie énergie et contactez votre revendeur avec le numéro de modèle.

Comment activer le mode silencieux ?

Dans le menu, sélectionnez Fonct. silencieux. Saisissez le mot de passe administrateur, puis réglez Activer sur ON et définissez l'horaire souhaité.

Comment nettoyer le filtre de l'unité intérieure ?

Quand l'icône de filtre s'affiche, nettoyez le filtre de l'unité intérieure selon sa notice. Ensuite, sur la télécommande, allez dans Infos filtré et sélectionnez Réinitialisation signe contrôle pour remettre le compteur à zéro.

Puis-je utiliser la télécommande avec plusieurs unités intérieures ?

Oui, jusqu'à 8 unités intérieures peuvent être connectées en contrôle de groupe. Vous pouvez les sélectionner individuellement dans les menus de réglage comme VOLET ou Bloquer volet ind.

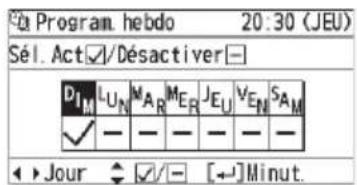

Comment configurer la programmation hebdomadaire ?

Allez dans Program. hebdo, activez-la, puis sélectionnez le jour et le créneau (max 8 par jour). Réglez l'heure, le mode (ON, OFF, ON & TEMP.) et la température si nécessaire.

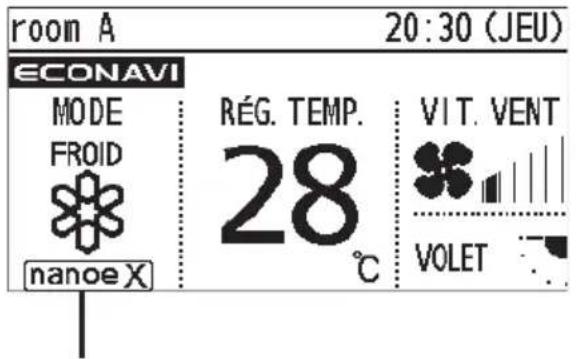

Que signifie l'icône 'nanoeX' sur l'écran ?

L'icône indique que la fonction nanoe X est en cours. Si elle clignote, il y a une anomalie : désactivez la fonction dans Réglages nanoeX et contactez le service après-vente.

Comment verrouiller les touches de la télécommande ?

Dans Réglages initiaux, sélectionnez Blocage fonct.. Choisissez le type de blocage (touches, menu, etc.) et activez-le. Pour déverrouiller, refaites la même opération.

Comment réinitialiser le mot de passe administrateur ?

Allez dans Réglages initiaux puis Changer MdP. Saisissez l'ancien mot de passe, puis le nouveau deux fois pour confirmer.

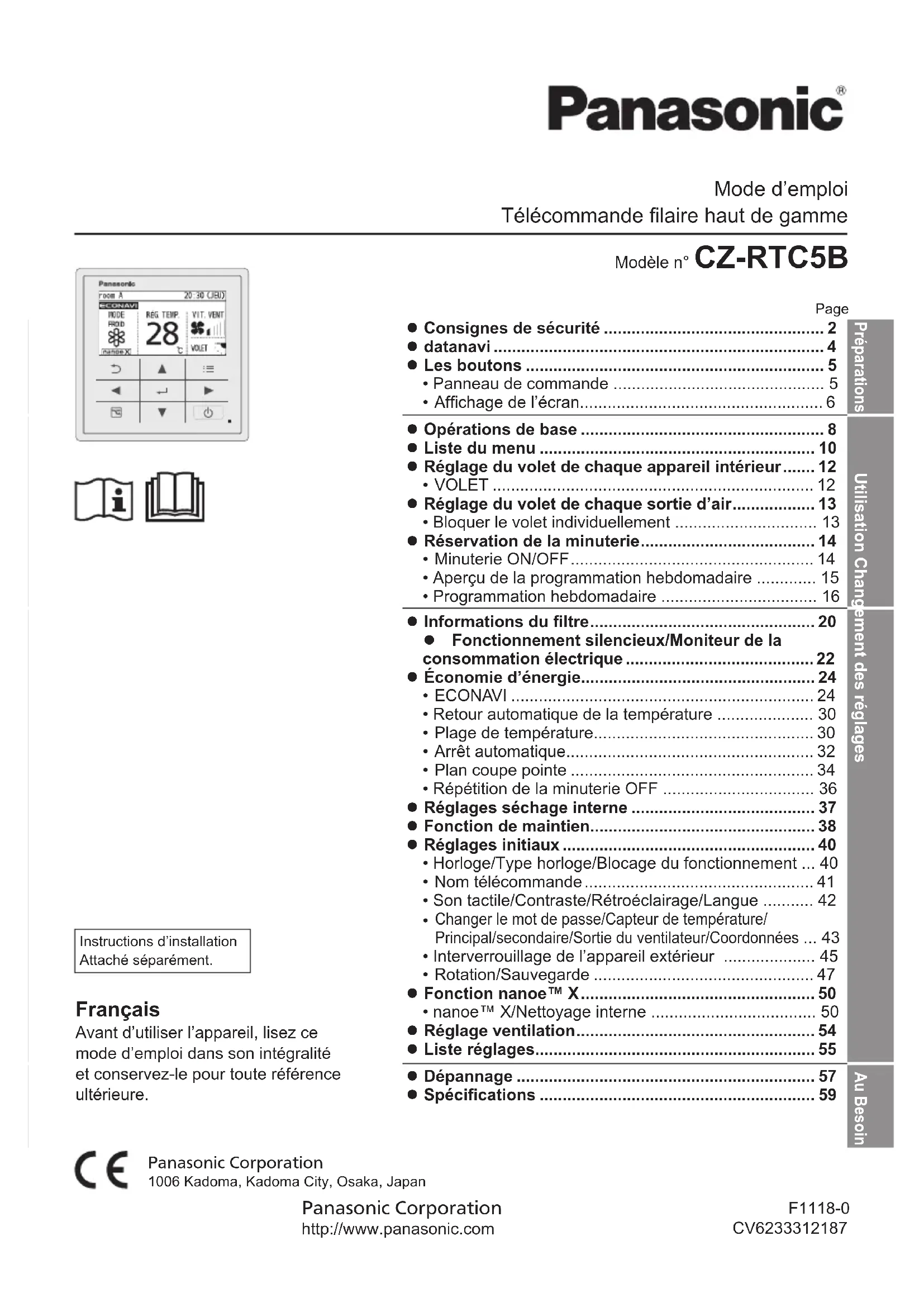

MODE D'EMPLOI CZRTC5B PANASONIC

Instructions d'installation Attaché séparation.

François

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute reférence ultérieure.

Modèle n° CZ-RTC5B

Page

• Consignes de sécurité 2
  -datanavi 4
  Les boutons 5

• Panneau de commande 5

• Affichage de I'ecran 6

• Operations de base 8

• List du menu 10
• Réglage du volet de chaque apparéil interieur...... 12

VOLET 12

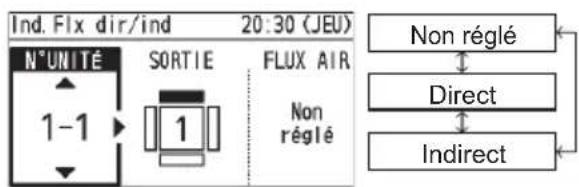

• Réglage du volet de chaque sortie d'air 13

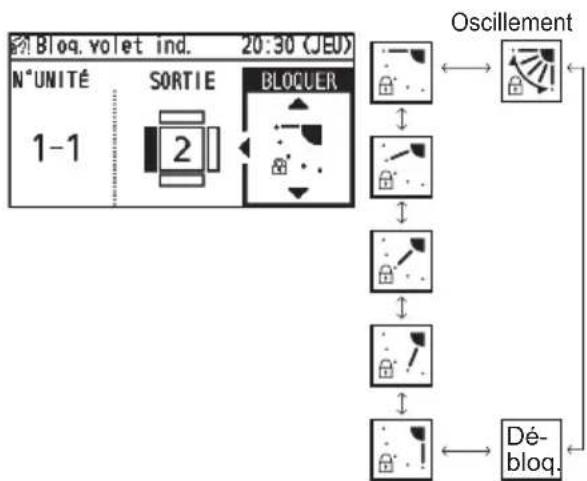

• Bloquer le volet individuellement 13

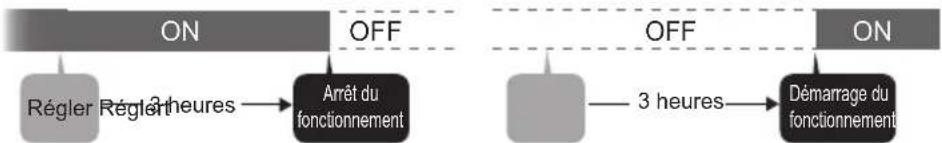

• Réservation de la minuterie 14

• Minuterie ON/OFF 14

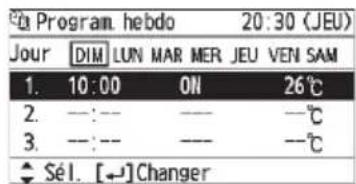

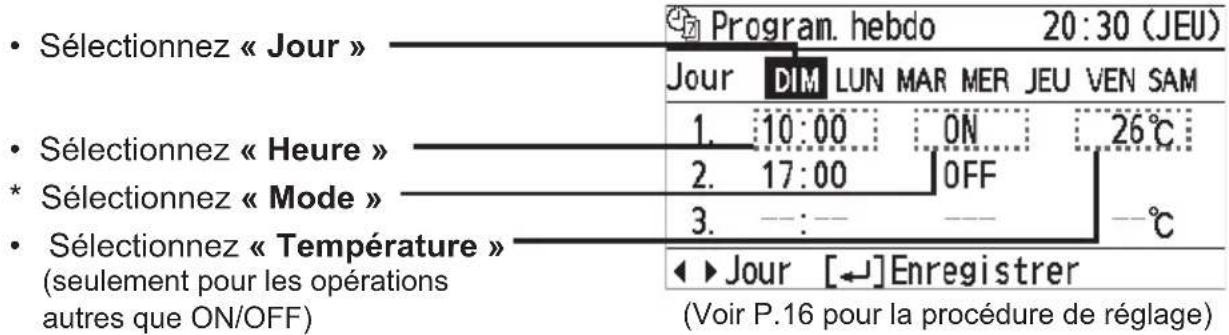

  Aperçu de la programmation hebdomadaire 15

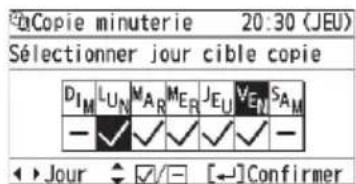

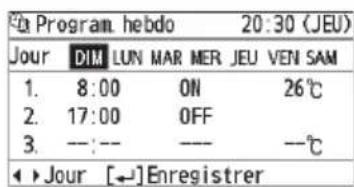

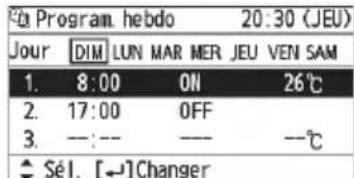

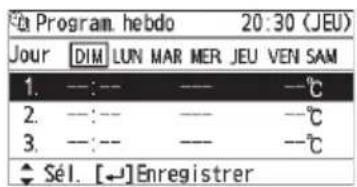

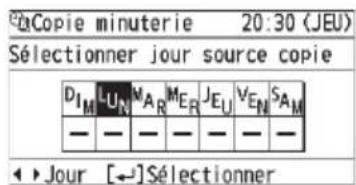

• Programmation hebdomadaire 16

• Informations du filtré 20

• Fonctionnement silencieux/Moniteur de la consommation électrique 22
  Economie d'energie 24

ECONAVI 24
- Retour automatique de la température 30
- Plage de températe 30

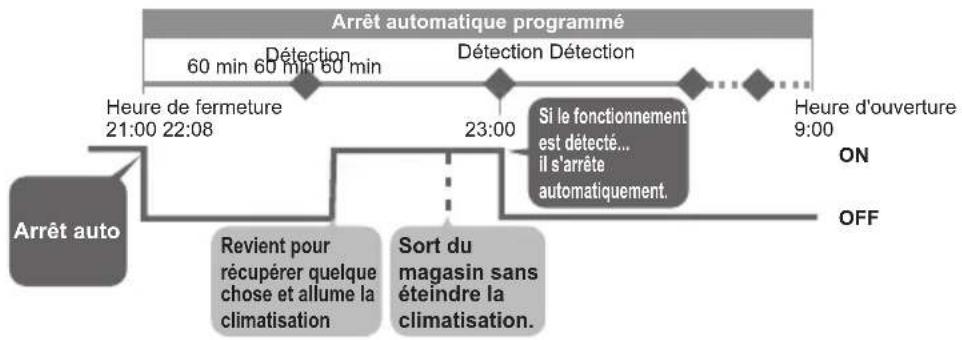

- Arrêt automatique 32
Plan coupe pointe 34
- Repétition de la minuterie OFF 36

• Reglages sechage interne 37
  Fonction de maintainen 38
• Reglages initiaux 40

Horloge/Type horloge/Blocage du fonctionnement ... 40
Nom telécommande 41
- Son tactile/Contraste/Rétroéclairage/Langue 42
- Changer le mot de passer/Capteur de température/ Principal/secondaire/Sortie du ventilateur/Coordonnées ... 43

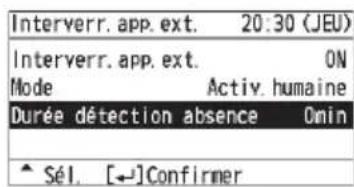

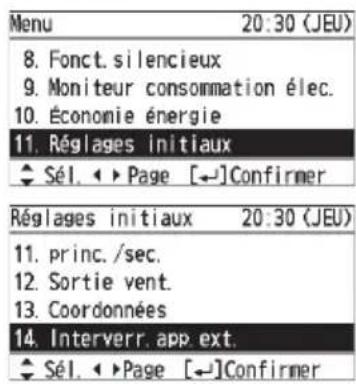

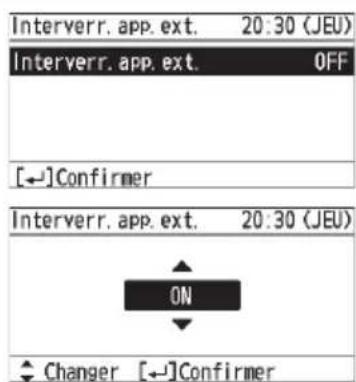

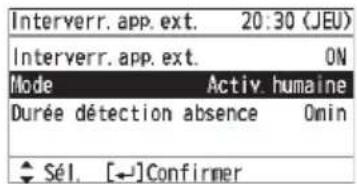

- Interverrouillage de l'appareil extérieur 45

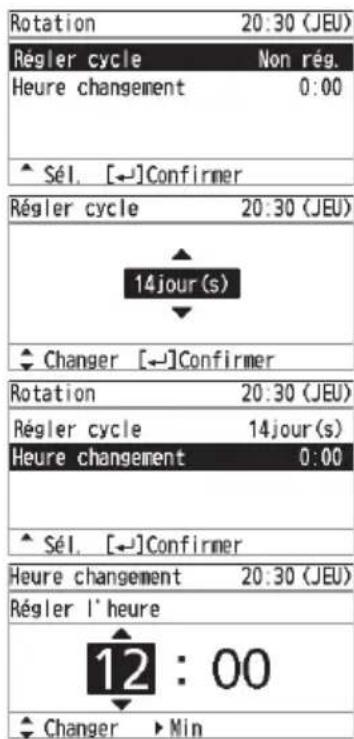

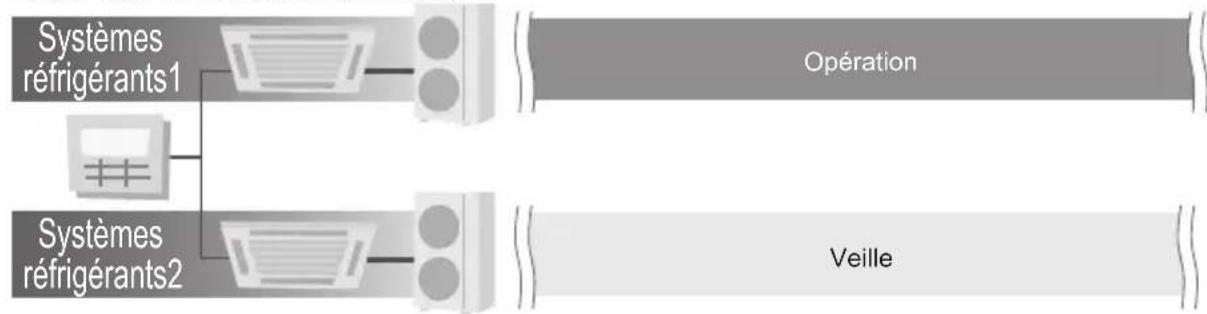

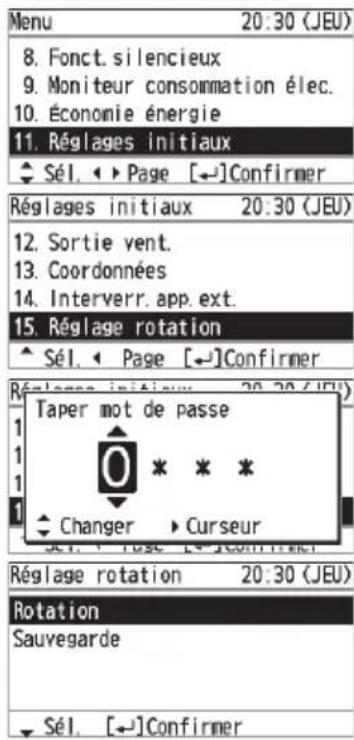

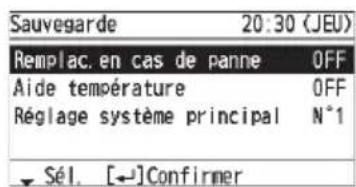

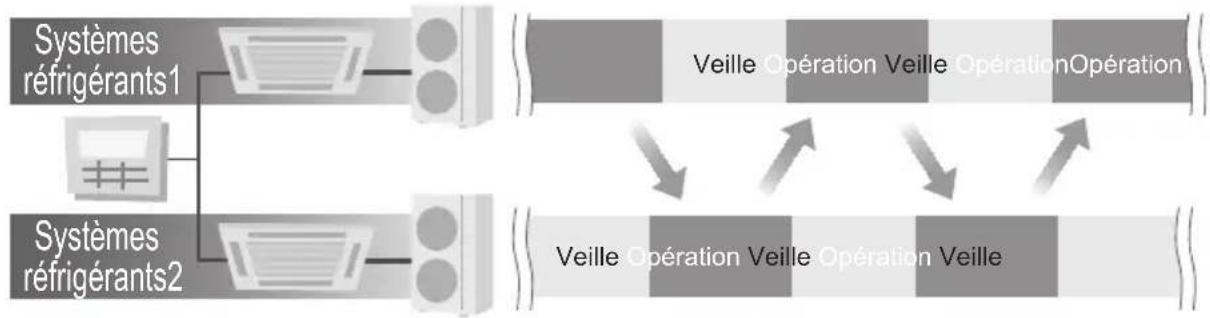

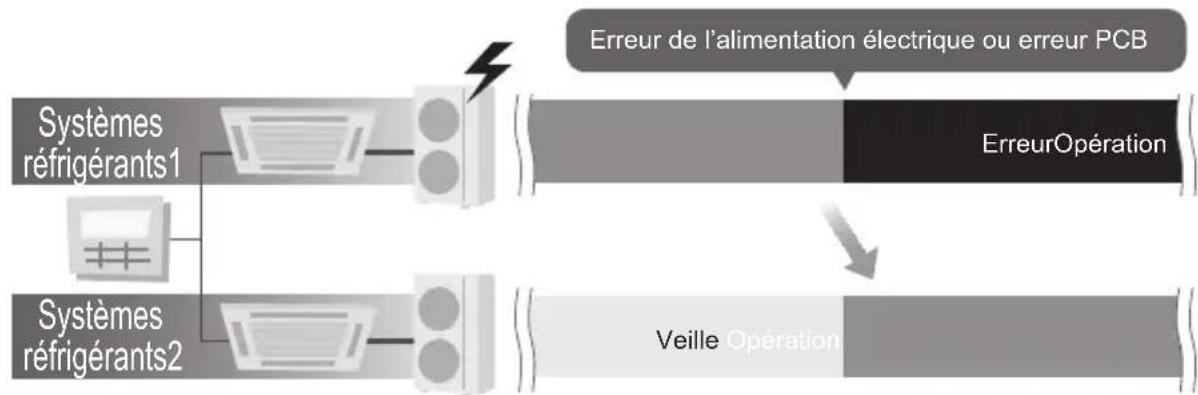

Rotation/Sauvegarde 47

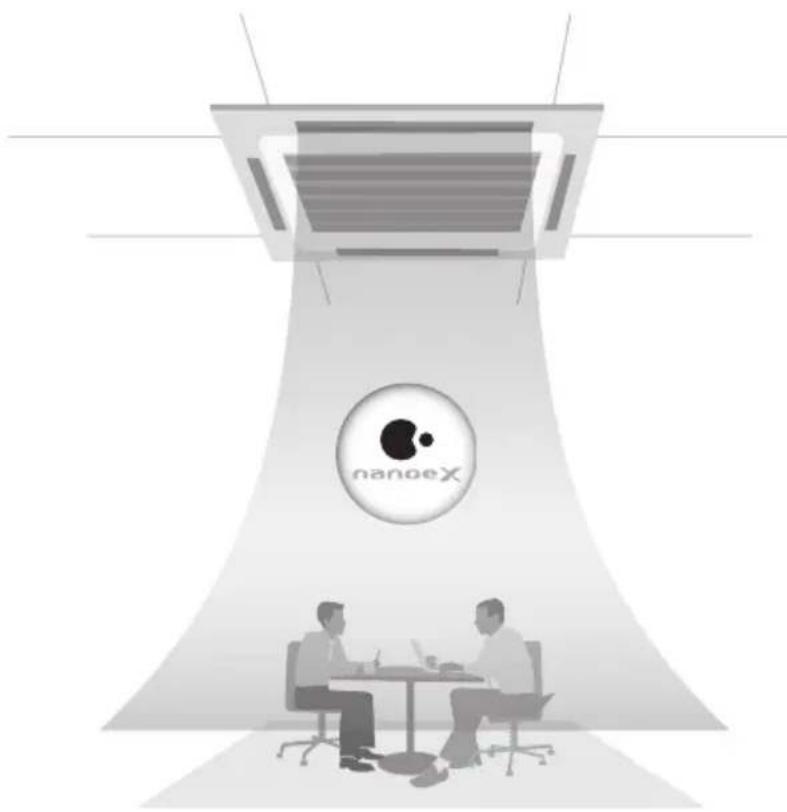

• Fonction nanoe™ X. 50
• nanoeTM X/Nettoyage interne 50

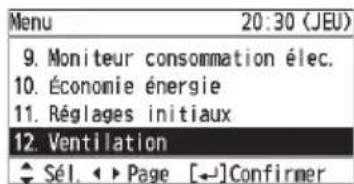

• Reglage ventilation 54

• Listé réglages 55

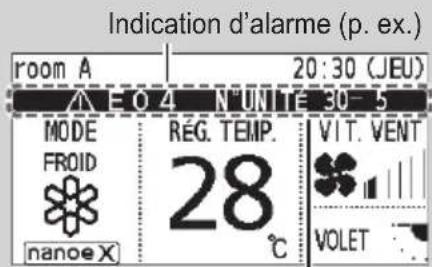

• Dépannage 57

• Specifications 59

Consignes de sécurité

AVENTISSEMENT

Signale un danger ou une praticque dangereuse susceptible de blesser gravement ou mortellement.

MISE EN GARDE

Signale un danger ou une pratique dangereuse susceptible de blesser ou d'endommager le matériel.

Points à observer Actions interdites

AVENTISSEMENT

Ne pas installer l'appareil dans un milieu où poursaient se couver des substances explosives.

En cas, de dysfonctionnement de l'appareil, ne le réparez pas vous-même. Contactez les points de vente ou les services d'entretien pour la réparation et la dépose.

En cas d'urgence, enlevez la fiche d'alimentation de la prise ou coupe le disjoncteur ou les moyens par lesquels le système est isolé du secteur électrique.

PRECAUTIONS

Cet apparéil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magazines, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et de comprendre les dangers que cela implique.

• Ne pas utiliser avec les mains mouillées.
• Ne pas laver à l'eau.

Nous vous remercions d'avoir acheté la télécommande filaire haute performance de Panasonic.

• Veuillez tire les instructions d'utilisation pour une utilisation en toute sécurité. Ce manuel déscrit le mode d'emploi de la télécommande filaire. Lisez ce manuel ainsi que les instructions d'utilisation fournies avec les apparciels interieurs et les apparciels extérieurs.
  Veillez à lire les « Consignes de sécurité » (P.2) avant l'utilisation.
• Conservez ce manuel avec les instructions d'utilisation accompagnant les apparêils interieure et les apparêls extérieurs dans un endroit sûr.
• Veiliez à conserver ce manuel dans un endroit facile d'accès pour l'utilisateur. En cas de changement d'utilisateur, veiliez à donner ce manuel au nouvel utiliser.

NOTIFICATION

Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

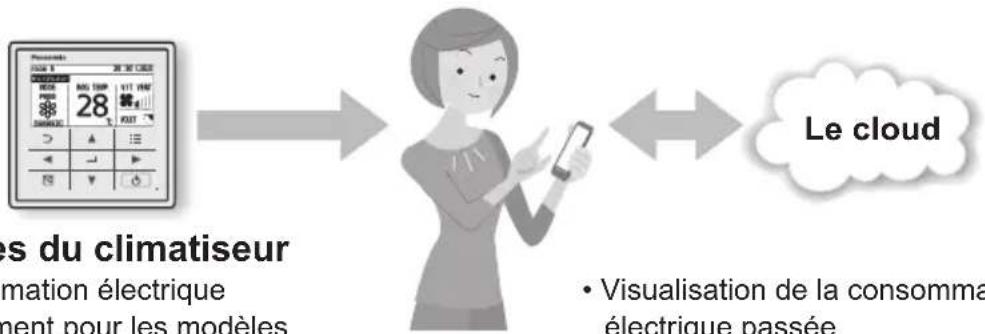

datanavi

Fournissez une assistance sans souci en sauvégardant les données relatives aux climatiseurs sur le cloud à l'aide de l'application pour smartphone.

Données du climatiseur

• Consommation électrique (uniquement pour les modèles compatibles)
• Modèle

• Informations sur l'alarme, etc.

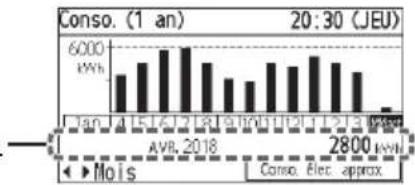

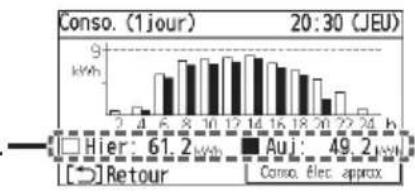

• Visualisation de la consommation électrique passée

• Affichage du mode d'emploi
• Communication des informations sur l'alarme

- Service offrant le stockage des données de la consommation électrique

Utilisez les données de la consommation électrique sauvegardées sur le cloud pour les actions d'économie d'énergie

• Assistance pour la consultation du mode d'emploi
  Consultez facilement le mode d'emploi de la telecommande et des unités connectées sur votre smartphone.
• Assistance avec des solutions simples si vous avez un problème

Réponse rapide si une erreur se produit

https://datanavi.ac.smartcloud.panasonic.com/global/

Remarque

• Si la luminosité du rétroéclairage (P.42) est faible, il pourrait être impossible de recevoir les données provenant des smartphones.
• Vous pourriez ne pas être en mesure d'utiliser datanavi avec certains modèles de smartphone. Visitez le site Internet ci-dessus pour connaître les modèles de smartphone pris en charge. (Sous certaines conditions d'utilisation, même les modèles pris en charge pourrait ne pas être compatibles.)
• Les régions prises en charge pardatanavi sont listedes sur notre site Internet.

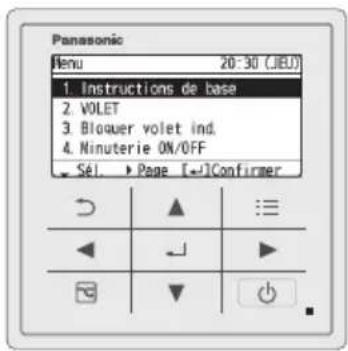

Les boutons

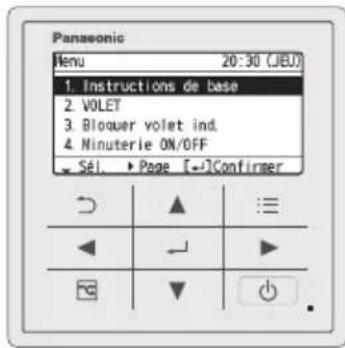

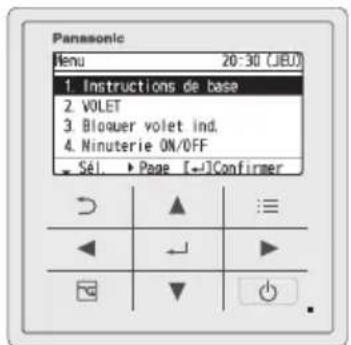

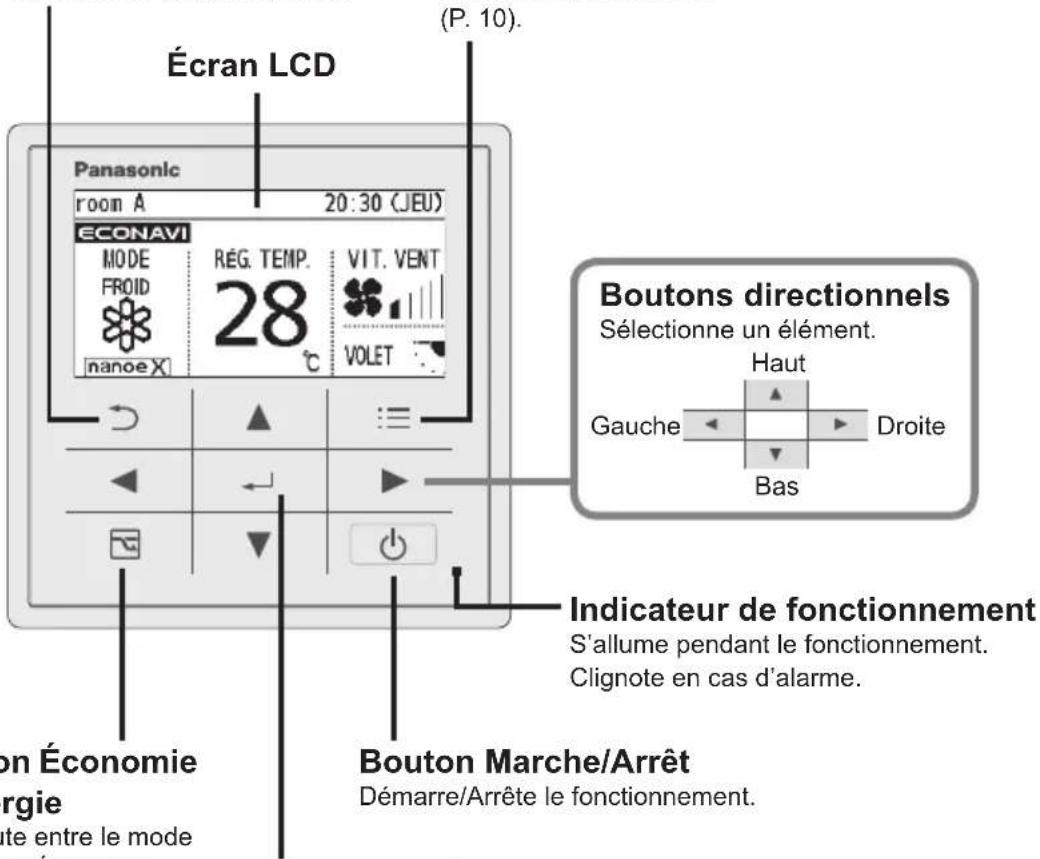

Panneau de commande

Bouton Retour
Retourne à l'écran précédent.
Bouton Menu
Affiche I'ecran du menu (P. 10).

Bouton Économie d'énergie

Commute entre le mode Normal et Economie d'énergie.

Bouton Entre

Fixe le contenu sélectionné.

Remarque
Appuyez au centre

Pas de gant

Pas de stylo

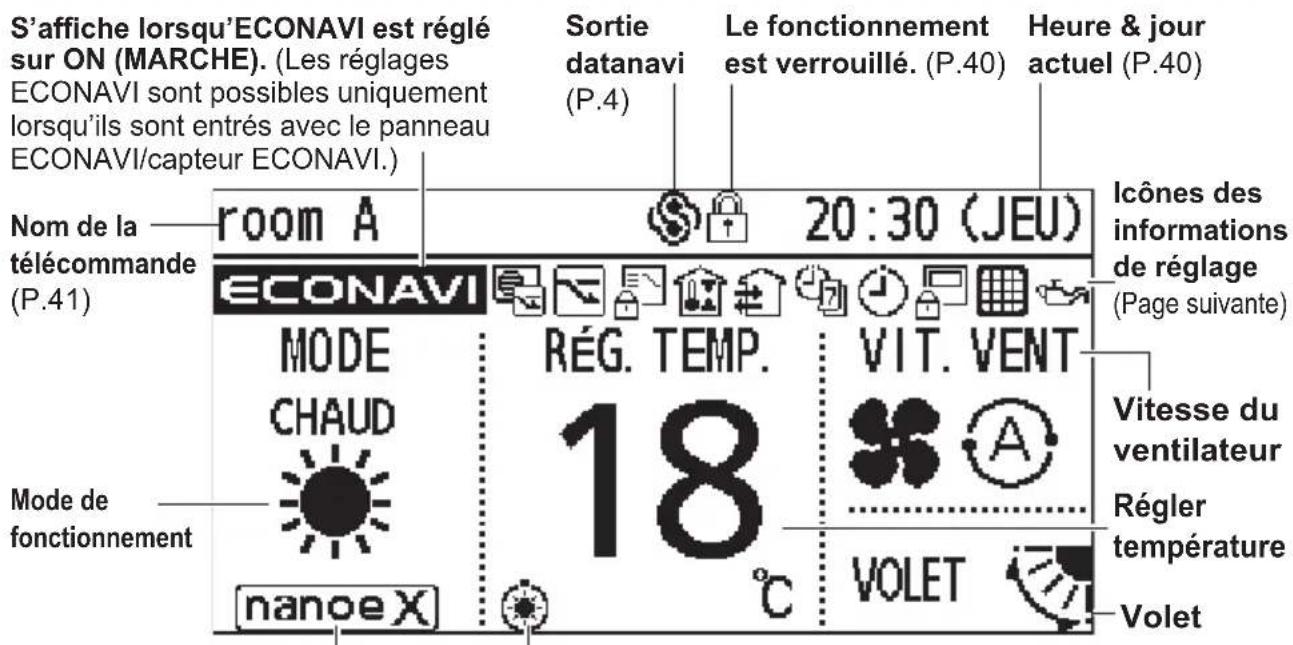

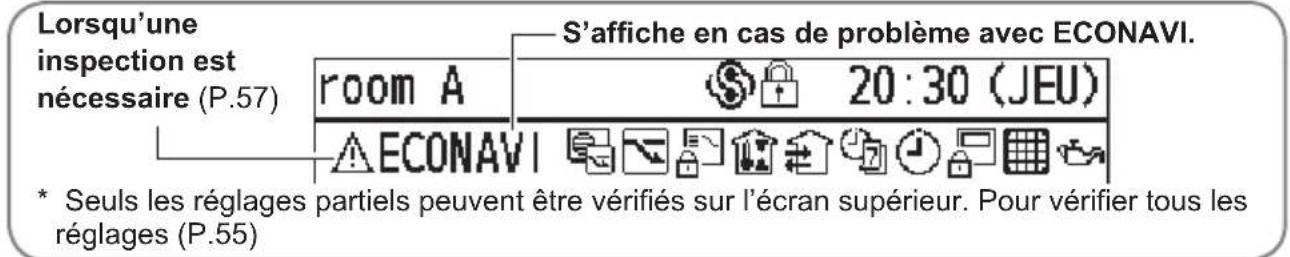

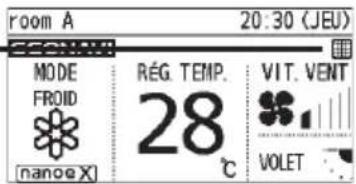

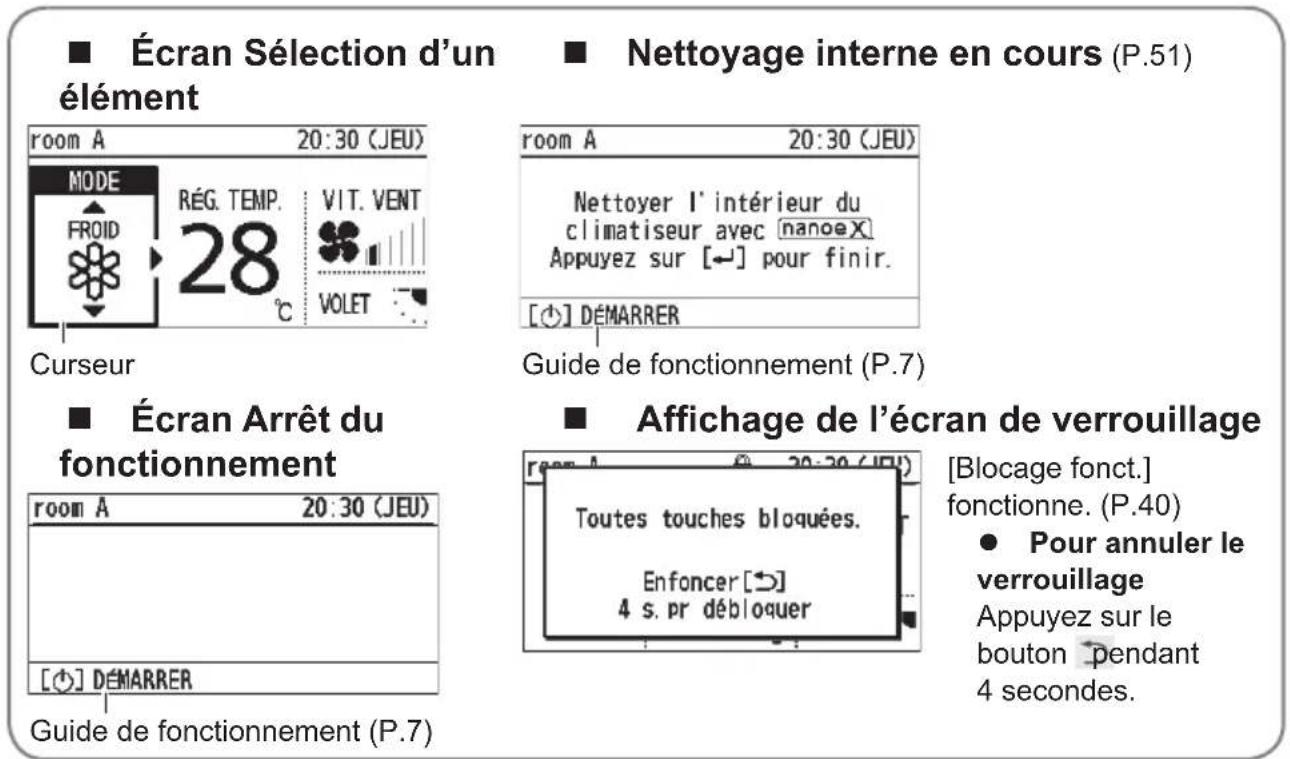

Écran supérieur

Pendant le fonctionnement L'appareil interieur est arrêté ou un léger souffle est en cours. du kit nanoeTM X

- Icones des informations de réglage

(Icônes des informations de réglage affichées sur l'écran supérieur)

Icône	Description Page
	Le filtr de l'appareil interieur doit être nettoyé. P.20
	L'huile moteur doit être remplacée. (Uniquement pour les groupes extérieurs type GHP.)	-
	Il est interdit de changer de mode de fonctionnement. (Passer au mode Auto est également interdit.)	-
	S'affiche si la télécommande centrale restreint les fonctionnalités de la télécommande locale.	-
	[Minuterie ON/OFF] est configuré. P.14
	[Program. hebdo] est configuré. P.15
	Le mode Économie d'énergie est en cours. P8
	De l'air frais est utilisé pour la ventilation. (Seulément lorsque vous connectez un apparéil de ventilation à échange de chaleur ou un ventilateur vendu dans le commerce.)	P.54

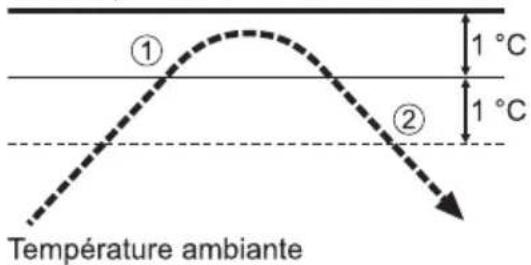

	Empêche la température de la pièce de trop augmenter (ou de trop baisser) lorsque personne ne se trouve dans la pièce.	P.38
	[Circulation] est régle. (Non affché lorsque toutes les icônes ci-dessus sont affichées.)	P.29

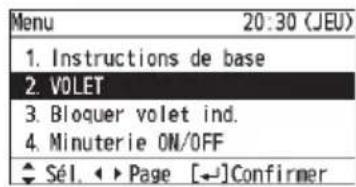

Écran Menu (P.10)

Nom de l'écran Heure & jour actuel

Menu

20:30(JEU)

1. Instructions de base
2. VOLET
3. Bloquer volet ind.
4. Minuterie ON/OFF

Sél. Page [←]Confirmer

Guide de

fonctionnement

Le contenu actuellement utilisable s'affiche.

• ▲▼▲▶: Boutons directionnels
  : Bouton Entreee

Opérations de base

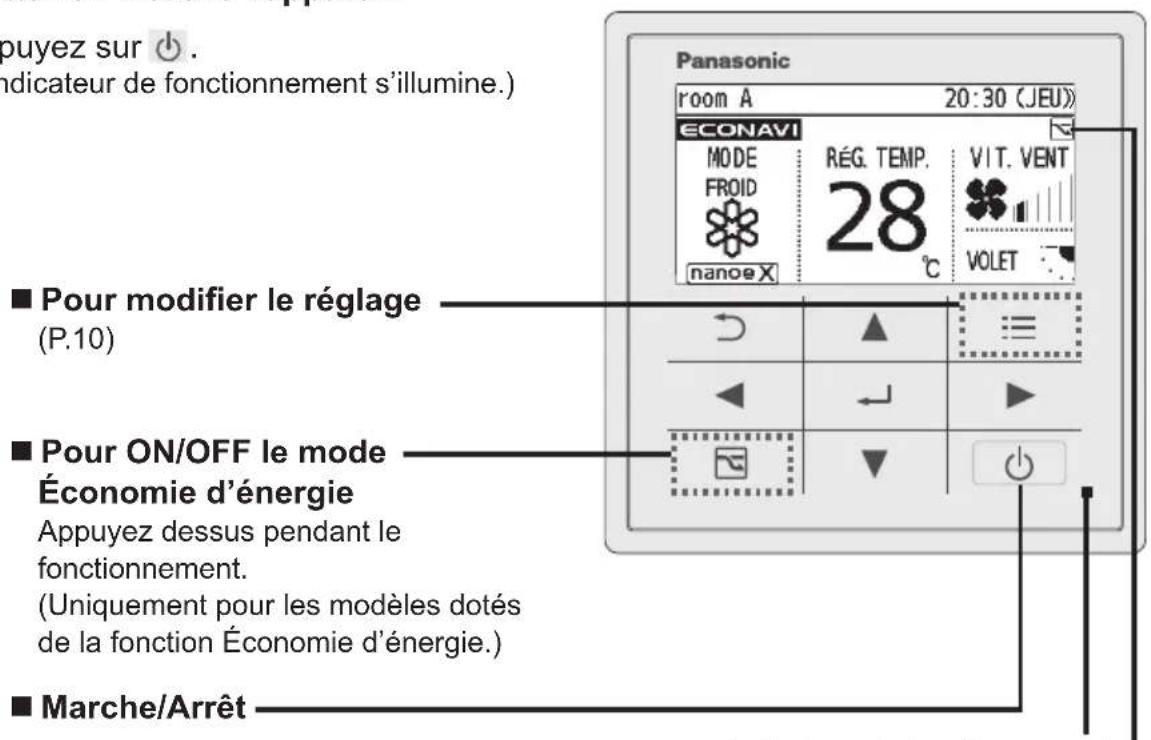

1 Mettez en marche l'appareil. Appuyez sur b

(L'indicateur de fonctionnement s'illumine.)

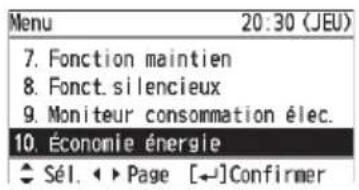

2 Sélectionnez l'élement à régler.

Appuyez sur

Modifiez le réglage.

Appuyez sur

(Le curseur disparait.)

Le mode Economie d'énergie est en cours.

Remarque

• Les modes de fonctionnement ne pouvant etre configures ne sont pas affichés.
  La direction du flux d'air et de l'oscillation et sur la telecommande n'est pas synchronisée avec le mouvement du volet.
  L'affichage du volet differe de I'angle reel du volet.
• Une pression sur après que la récapération d'une panne du secteur électrique permet de reprene des opérations et leur contenu avant que la panne du secteur électrique ne se soit produit.
• Si aucune action n'est effectuee pendant un certain temps, le retroeclairage s'eteint pour economiser de I'electricite. (Appuyer sur n'importe quel bouton pour illuminer I'appareil.)
• Le mode Économie d'énergie restreint la valeur du courant maximum, entrainant des performances de chauffage/refroidissement amoindries. (Si le courant des appareils extérieurs n'atteint pas le pic à cause d'une opération à faible charge, la valeur du courant n'est pas restreinte.)
  Pour les modèle ne pouvant pas changer la direction du flux d'air, la direction du flux d'air ne s'affiche pas.
• Lors de la réduction de la plage de température régée (P.31)
• La vitesse du ventilateur et la direction du flux d'air en mode refroidissement/deshumidification peuvent être ajustées avec 3 niveaux en cas de contrôle via une télécommande lors de l'affection comme unité principale d'une unité interieure (p. ex. type à accrochage au plafond) disposant d'un réglage à 3 niveaux pour la vitesse du ventilateur et la direction du flux d'air en mode refroidissement/deshumidification, et comme unité secondaire une unité de type cassette de plafond à 4 voies.

Effectuez les opérations suivantes dans l'étépe 2 de la page 8.

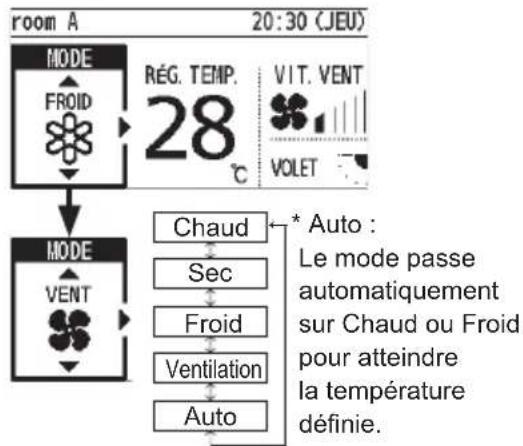

Mode de fonctionnement (p. ex. Chaud, Froid, etc.)

Appuyez sur

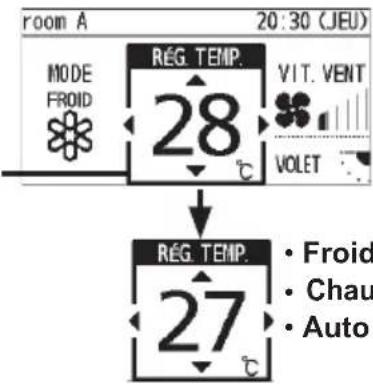

Régler température

Appuyez sur - (Lorsque le curseur n'est pas visible)

Curseur

Froid/Sec:18°C à 30°C
Chauffage: 16^ C à 30^ C
- Auto: 17^ C à 27^ C

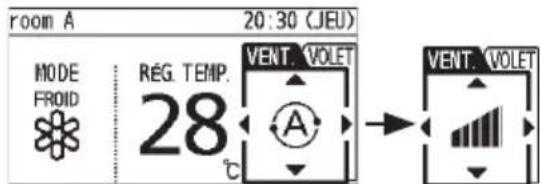

Vitesse du ventilateur

Appuyez sur

• Un des deux affichages apparait selon le modele.
• Auto: Ne peut pas être scélectionné en mode Ventilation.
• Selon le modele, les directions du flux d'air pouvant être sélectionnées peuvent varier.

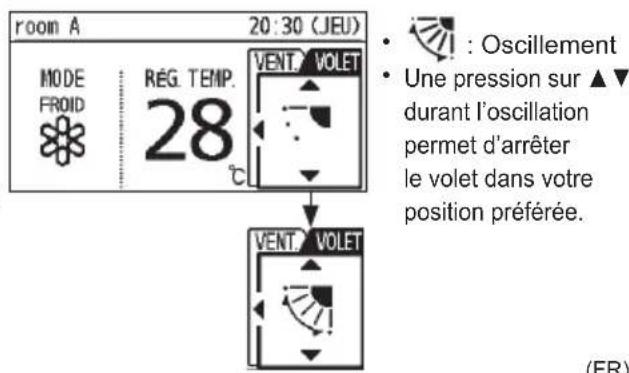

Volet

Appuyez 2 fais sur

Réglage du volet de chaque apparéil interieur (P.12)

(FR)

Listedu menu

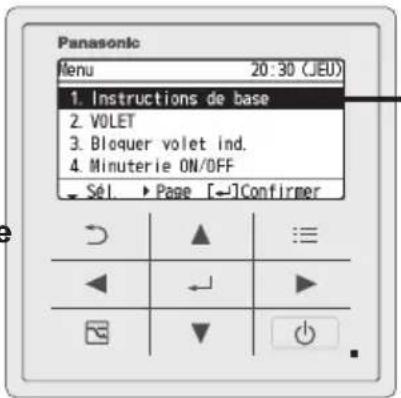

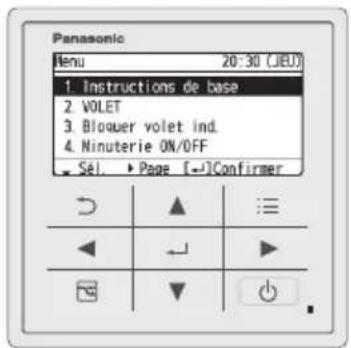

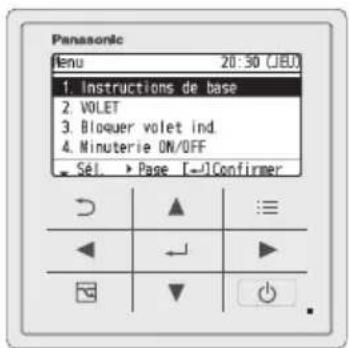

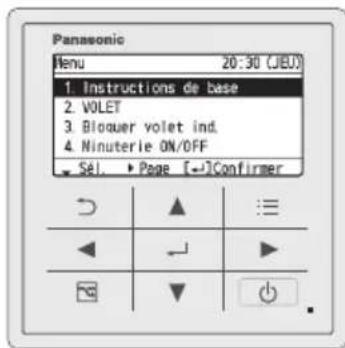

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur
Lorsqu'aucune action n'est effectuee dans chaque écran de réglage pendant plusieurs minutes L'affichage revient à l'écran supérieur.

2 Sélectionnez l'élement du menu.

Pour tourner la page Appuyez sur

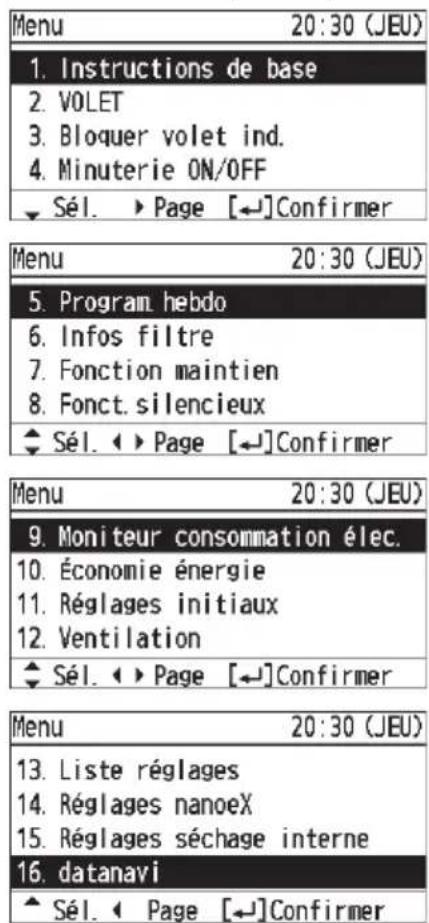

■ Menu pouvant etresélectionnés (1 à 16)

Pour des détails sur les exemplés d'écran, voir la page suivante.

• Certains menus ne peuvent pas etre utilisés si la fonction n'est pas adaptée. Si des menus indisponibles sont selectionnés, l'affichage suivant apparait.

☆ Le mot de passer administrateur est requis pour ce réglage. (P.43)
Visitez le site Internet de datanavi. (P.4)

■ Éléments du menu (1 à 16)

1	Instructions de base	Explique les opérations de base.	P.8
2	VOLET*	Configure les volets pour chaque apparéil.	P.12

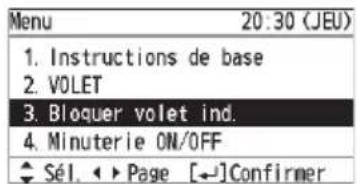

3	Bloquer volet ind.*	Fixe le volet d'une sortie d'aire spécifique.	P.13

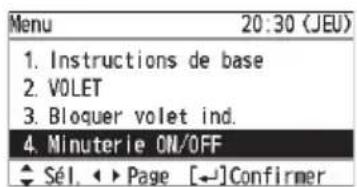

4	Minuterie ON/OFF	Règle la minuterie ON/OFF	P.14

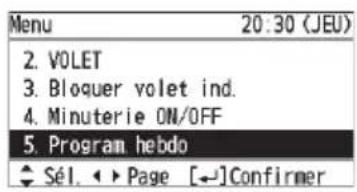

5	Program. hebdo	Règle la programmation sur une base journalière.	P.15

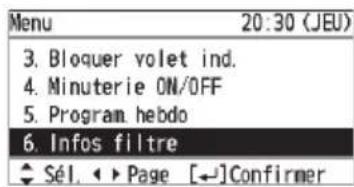

6	Infos filtré*	Confirme et remet à zéro l'heure de nettoyage du filtré.	P.20

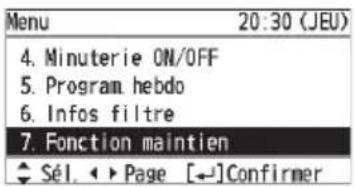

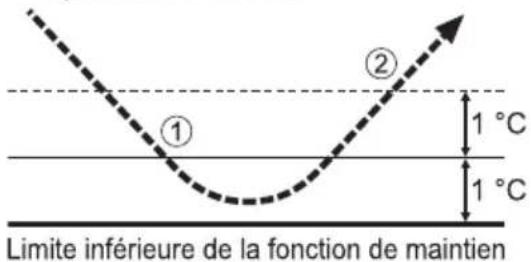

7	Fonction maintien	Empêche la température de la pièce de trop augmenter (ou de trop baisser) lorsque personne ne se trouve dans la pièce.	P.38

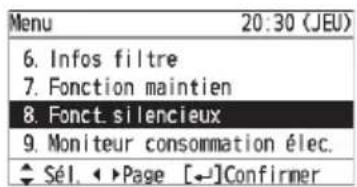

8	Fonct. silencieux*☆	Applique le mode Silencieux aux apparéils extérieurs.	P.22

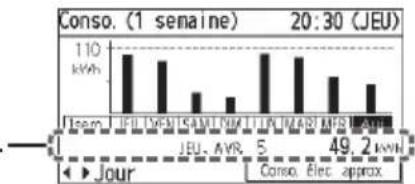

9	Monuteur consommation élec.*	Confirme les consommation élec. sur une base journalière, hebdomadaire ou annuelle.	P.23
10	Économie énergie	Il est possible de configurer individuellement les fonctions d'économie d'énergie indiquée sur la droite, indépendamment du bouton (Économie d'énergie).

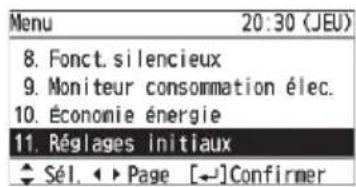

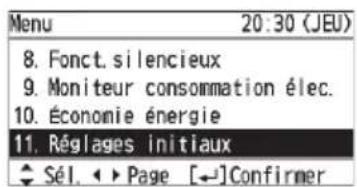

11	Réglages initiaux
12	Ventilation*	Règle le mode ventilation y compris l' apparéil d'échange de chaleur.	P.54

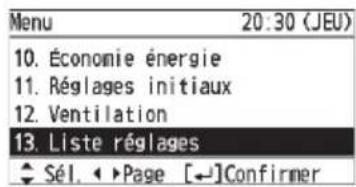

13	Liste réglages	Confirme la signification des iconônes des informations de réglage.	P.55

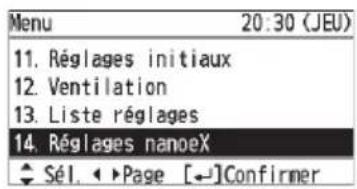

14	Réglages nanoeX*	Effectue les réglages nanoeTM X et du nettoyage interne.	P.50

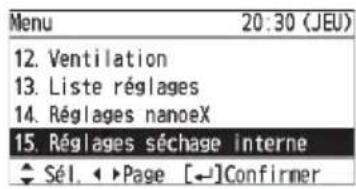

15	Réglages séchage interne*	Effectue les réglages du séchage interne.	P.37
16	datanavi◇	Menu de datanavi P4

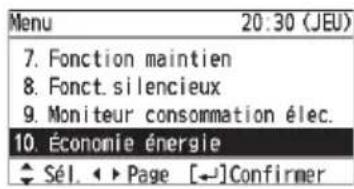

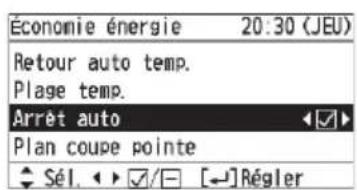

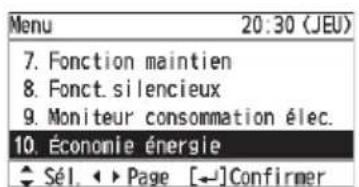

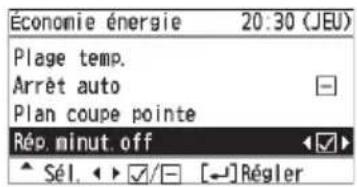

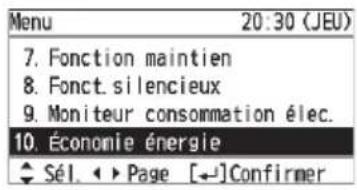

Détails N°10 [Économie énergie]

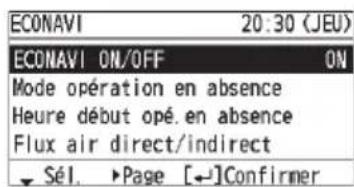

ECONAVI	Le capteur ECONAVI détecte l'activité humaine et conserve l'énergie en fonction du niveau d'activité.	P.24

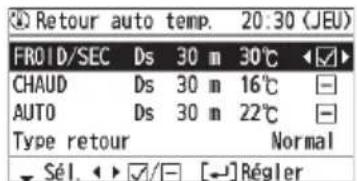

Retour auto temp.	Restaure la température une fois que la durée définie est écoulé même si la température a changé.	P.30
Plage temp.	Restreint la plage de température pouvant être régée.	P.31

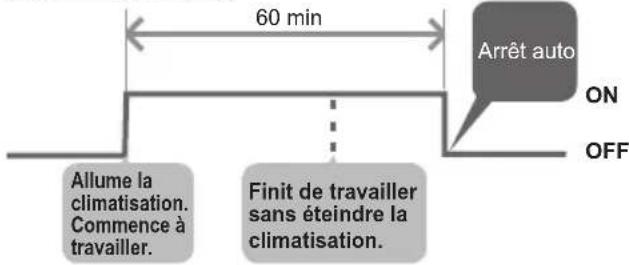

Arrêt auto	Règle la minuterie Arrêt automatique.	P.32

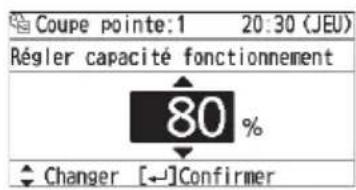

Plan coupe pointe*	Détermine la plage horaire pour le mode Économie d'énergie.	P.34

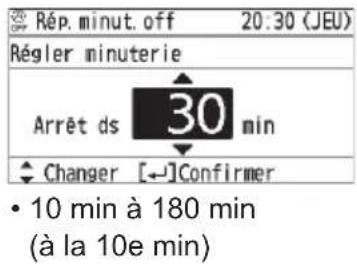

Rép. minut. off	Stoppe le fonctionnement après un certain temps, chaque fois que l'opération est effectué.	P.36

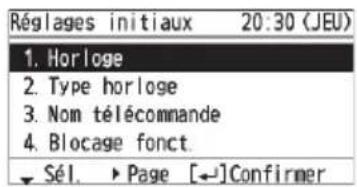

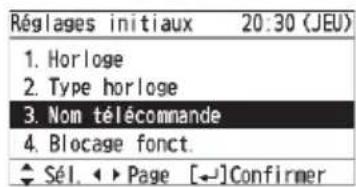

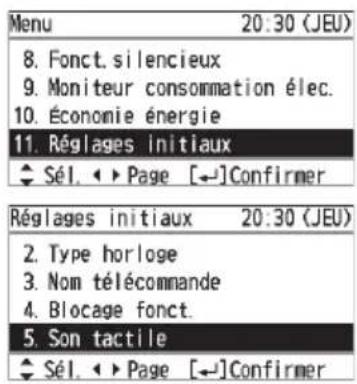

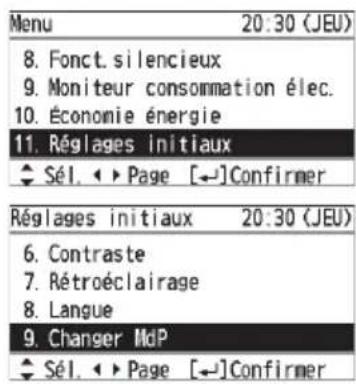

Détails N°11 [Réglages initiaux]

Horloge	Configure l'heure et la date actuelle.	P.40
	Règle le type d'affichage de l'horloge.

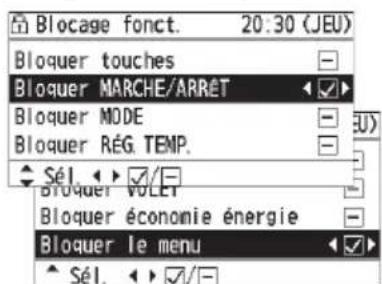

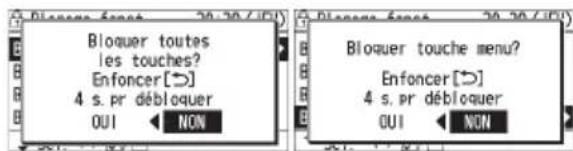

Blocage fonct.	Bloque l'utilisation des boutons.

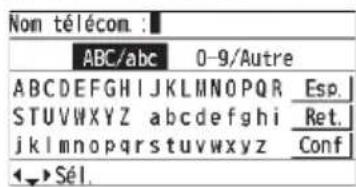

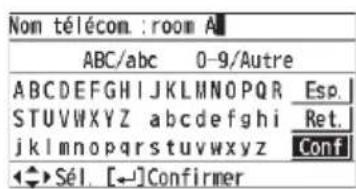

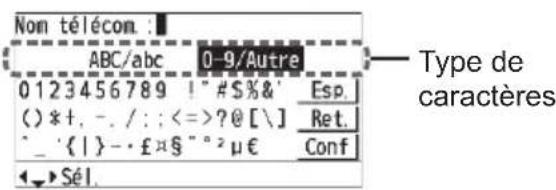

Nom télécommande	Nomme la télécommande.	P.41

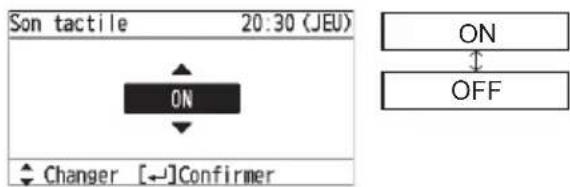

Son tactile	ON/OFF le son de fonctionnement.	P.42
Contraste	Règle l'écran de contraste.
Rétroéclairage	Règle la luminosité du rétroéclairage de l'écran.
Langue	Règle la langue d'affichage de l'écran supérieur.
Changer MdP*	Règle le mot de passer administrateur.	P.43
Capteur temp.*	Permet deCHOISIR l'utilisation du capteur de température de la télécommande ou des apparciels intérieurs.	P.44
princ./sec.*	Effectuez ce réglage lorsque 2 télécommandes sont raccordées.
Sortie vent.*	Couple le ON/OFF du climatiseur et le ON/OFF du ventilateur.
Coordonnées	Confirme l'adresse et le nombre de téléphone de la maintenance.
Interverr. app. ext.	Régler [Interverr. app. ext.].	P.45
Réglage rotation*	Règle l'opération de rotation sur ON/OFF (MARCHE/ARRÊT).	P.47

Réglage du volet de chaque appareil interieur VOLET

p.ex.appareil 1-1 p.ex.appareil 1-3

Lors du réglage des volets pour chaque apparéil

• Les volets de toutes les sorties d'air d'1 appareil interieur sont diriges dans la meme direction.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [VOLET].

3 Sélectionnez l'appareil interieur à régler.

TOUT: Tous les apparèils connectés à la télécommande

p.ex. (unite) TOUT 1-1 1-2 a 1-8

4 Sélectionnez la direction du volet.

(Pressez 2 fais pour terminer.)

• Une pression sur ou durant l'oscillation permet d'arrêter le volet dans votre position préféree.
• Une pression sur ou alors que l'oscillation est arrêtée, règle le volet dans la position spécifique.
• Selon le modele,les specifications peuvent différer.(L'opération de basculage n'est pas disponible,ou la direction du flux d'air ne peut pas etre changée et « Fonction desactivée. » s'affiche./Selon le modele,le flux d'air se regle sur 3 niveaux de refroidissement dans le Mode Auto.)

Remarque

Si la fonction n'est pas adaptee, I'affichage montré a droite apparait et cette fonction ne peut pas etre utilisée.

Réglage du volet de chaque sortie

d'air Bloquer le volet individuellement

Lorsque vous reglez le volet pour chaque sortie d'air individuellement selon les conditions de la pièce

• Meme si le réglage du volet de tous les apparèils interieurs (P.9) ou de chaque apparéil interieur (P.12) est modifiée, les directions du volet régles ici ne sont pas changées.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Bloquer volet ind.].

3 Sélectionnez l'appareil interieur à régler.

p.ex.1-1 1-2a1-8

4 Sélectionnez la sortie d'air.

Le symbole carré (en relief) sur le panneau de l'unité interieure indique la sortie d'air No 1. Certains modèles n'ont pas de symbole carré (en relief).
- Le numéro de sortie d'air change selon la direction de l'installation. Vérifiez avec l'opération réelle.
TOUT: Toutes les sorties d'air

5 Sélectionnez la direction du volet.

(Pressez 2 fais pour terminer.)

• Pour les types différents du type cassette à 4 voies, l'affichage suivant apparait et cette fonction ne peut pas être utilisée.

Réservation de la minuterie Minuterie ON/OFF

Permet ON/OFF l'appareil à une heures précise. (p. ex. ON/OFF au bout de 3 heures)

• Mettez la minuterie sur OFF par exemple pour : Réduire la consommation électrique durant le sometimeil
• Mettez la minuterie sur ON par exemple pour : Utiliser le climatiseur en fonction de l'heure du début d'une réunion.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Minuterie ON/OFF].

3 Sélectionnez le type de minuterie.

• Sélectionnez [Minuterie OFF] ou [Minuterie ON].

4 Sélectionnez [Régler].

• Pour régler la minuterie sur OFF, Sélectionnez [Non régée].

5 Réglez l'heure. heure minute

(Pressez 2 fois pour terminer.)

• Lâte supérieure : S'arrêtedans 72 h. (à la 30e minute)

Remarque

• Si la minuterie ON et la minuterie OFF sont régles à la même heures, la minuterie OFF est prioritaire, et la minuterie ON ne peut pas être utilisée.

Réreservation de la minuteurie

Aperçu de la programmation hebdomadaire

Voussouspoucezregler unprogramme de fonctionnement hebdomadaire.

• Il est possible de configurer la programmation ON/OFF ou la programmation du réglage de la température en réglient le jour et l'heure (p. ex. Configurer l'heure de début du fonctionnement à 8 heures du matin du lundi au vendredi.).

Comment configurer (Aperçu)

*Mode · ON: Démarre le fonctionnement avec la température définie en dernier.

OFF: Arrête le fonctionnement.
ON & TEMP.: Démarre le fonctionnement avec la température spécifique.
- TEMP.: Règle la température à la température spécifique durant le fonctionnement.

Exemples de combinaison

1. Stoppe le fonctionnement plus tout en cas de « Jour de travail sans heures supplémentaires »

Day	SUN	MON	TUE	WED	THU	FRI	SAT
1.	8:00		ON
2.	17:00		OFF
3.	----	----		----			-℃

• Il est possible de copier vers d'autres jours le réglage enregistré pour 1 jour. (P.19)

Raglez une température plus élevé après l'heure fixée.

Jour	DIM	LUN	MAR	MER	JEU	VEN	SAM
1.	8:00			ON		26°C
2.	17:00					28°C
3.	22:00			OFF

Soppez le fonctionnement pendant la pause midi.

Jour	DIM	LUN	MAR	MER	JEU	VEN	SAM
1.	8:00			ON
2.	12:00			OFF
3.	12:45			ON

1. Ce heute est férié.

Il est possible de désactiver la minuterie uniquement pour les jours spécifiés avec les programmations enregistrées maintenues. (P.16)

• Désactivez (1-) la miniterie du jour qui tombe sur un conge.
• Activez (☑) la miniterie une fois que le congé est terminé.

D1M LUN NAR MER JEU VEN SAM

← √ √ √ → √ -

Jour √ √ [←]Minut.

Réservation de la minuterie

Programmation hebdomadaire

Nouvel enregistrement

p. ex. Commencez le fonctionnement avec 26^ à 10:00 du matin chaque dimanche.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Program. hebdo].

3 Activez la Program. hebdo.

• Sélectionnez l'élement avec et sélectionnez [activer]/ avec .

4 Sélectionnez [Ypour tous les jours ou la minuterie est utilisée.

(Repe)

• Sélectionnez l'élement avec et sélectionnez J/ avec

5 Sélectionnéz le jour pour le réglage de la minuterie.

6 Sélectionnez le champ pour enregistrer le réglage de la minutesie.

• Jusqu'à 8 réglages sont disponibles pour chaque jour.
• Àprous l'enregistrement, les éléments sont arrangés en série chronologiques automatiquement.

7 Reglez l'heure de demarrage pour le mode de minuterie.

0:00 à 23:59

Selectionnez le mode de minuterie.

• Types de mode de minuterie

ON: Démarre le fonctionnement.
OFF: Arrête le fonctionnement.
ON & TEMBémarre le fonctionnement avec la température spécifiée.
- TEMP.: Sert à préciser la température.

9 Reglez la température.

(Uniquement lorsque le fonctionnement de la minuterie est [ON & TEMP.] ou [TEMP.])

10 Confirmez le contenu du réglage. Confirmez et appuyez sur :

(Pressez 2 fois pour terminer.)

Pour enregistrer plus

Répétez depuis l'étape 6 sans appuyer sur :
Pour copier le contenu du réglage vers les autres jours (P.19)

Pour régler la minuterie sur OFF

En commençant avec l' étape 1, Sélectionnez [-] à l' étape 3 et appuyez 2 fois sur :

Pour régler la minuterie sur OFF pour certains jours après l'enregistrement (jours féries, etc.)

En commençant avec l' étape 1, réglez [-] pour les jours OFF à l' étape 4 et appuyez 2 fois sur :

Réservation de la minuterie

Programmation hebdomadaire continu

Changer/Supprimer

1Après les étapes 1 à 4 de la page 16,selectionnez le jour a changer ou a supprimer.

2 Sélectionnez la programmation à changer ou à supprimer.

3 Sélectionnez [Changer] ou [Supprimer].

4 Effectuez [Changer] or [Supprimer] comme suit.

Pour modifier le réglage, à la suite des étapes 7 à 10 de la page 17, réglez l'heure, le mode de minuterie et la température et confirmez le contenu.
Pour supprimer le réglage, Sélectionnez [OUI].

(Pressez 2 fais pour terminer.)

Pour changer ou supprimer les réglages plusieurs fois : Répétez depuis l'étépe 1 sans appuyer sur

Remarque

Pour supprimer toutes les programmes des jours selectionnés

1 Sélectionnez le jour à l'étépe 1 ci-dessus et appuyez sur
2 Sélectionnez [Tout supprimer : O] avec ▲▼ et appuyez sur ←.
3 Sélectionnez [OUI] avec et appuyez sur

Réreservation de la minuterie

Programmation hebdomadaire continu

Copie minuterie

Il est possible de copier vers d'autres jours la programmation enregistrée.

Cela est pratique pour appliquer la même programmation à plusieurs jours.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Program. hebdo].
3 Sélectionnez [Copie minuterie].
4 Sélectionnéz le jour source de copie.
5 Sélectionnez pour tous les jours cibles de copie.

A→△▼→

• Sélectionnez les jours avec et selectionnez [1]avec ▲▼.
• [Copiez la source]

6 Sélectionnez [OUI]. (Pressez 2 fois pour terminer.)

Informations du filtré

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez l'élement à régler.

Informations du filtré (Infos filtré)

3 Sélectionnez [Prochain nettoyage fille].

4 Confirmer la durée de fonctionnement jusqu'au prochain nettoyage.

三

(Pressez 2 fais pour terminer.)

Lorsqu'un nettoyage est nécessaire immédiatement

L'écran à droite s'affiche. Nettoyez le filtré.

(Consultez le mode d'emploi de l'appareil interieur.)

Une fois le filtrer nettoyé

Sélectionnez [Réinitialisation signe contrôle] à l' étape 3 ci-dessus et sélectionnez [OUI].

A→-→

(Pressez 2 fais pour terminer.)

(Le compteur de nettoyage du filtre est remis à zéro.)

Remarque

Si la fonction n'est pas adaptee, I'affichage montré a droite apparait et cette fonction ne peut pas etre utilisee.

Lorsqu'il est temps de nettoyer le filtrer; l'icone affichee a droite apparait en haut de I'écran.

Fonctionnement silencieux/Moniteur de la consommation électrique

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez l'élement à régler.

Fonctionnement silencieux (Fonct. silencieux)

3 Saisissez le mot de passer. + (Répéter)

4 Reglez [Scl. Act/Desactiver] sur
[1] Selectionnez I'elément avec A et selectionnez [V] avec

5 Sélectionnez [Silence].

6 Reglez l'heure pour effectuer le fonctionnement silencieux. (Repeter) (Pressez 2 fois pour terminer.)

Moniteur de la consommation électrique (Monitér constommation élec.)

3 Sélectionnez la période à afficher.

4 Confirmez l'information.

(Pressez 2 fais pour terminer.)

1 jour

Consommation elec. (env.)

1 semaine

Consommation elec. (env.)

• Une pression sur permét de commuter le total d'1 semaine et les données de chaque jour.

-1 an

Consommation elec. (env.)

• Une pression sur permit de commuter le total d'1 année et les données de chaque mois.

Remarque

• Un mot de passer administrateur est nécessaire pour utiliser le fonctionnement silencieux. (P.43)

• Si la fonction n'est pas adaptée, l'affichage montré à droite apparait et cette fonction ne peut pas être utilisée.

• L'utilisation du fonctionnement silencieux peut déterminer les performances de réduction du bruit.
• La consommation électrique affiche un résultat de calcul approximatif qui peut varier du résultat de mesure calculé par un wattmètre.

Économie d'énergie

ECONAVI

Cette fonction est disponible en attachant un capteur ECONAVI en option. Le capteur ECONAVI détecte l'activité humaine et conserve l'énergie en fonction du niveau d'activité.

AVERTISSEMENT

N'utilisez pas la fonction ECONAVI dans une piece ou seuls des personnes à mobilité réduite ou des nourrissons sont présents. En raison de leurs mouvements limités, le capteur ECONAVI risque de ne pas les détecter et causeur l'arrêt de l'appareil interieur.

Aperçu de la fonction ECONAVI

Forte activités	· Refroidissement: La température cible est identique à la température régée. · Chauffage: La température cible est 1 °C plus BASSE que la température régée.
Faible activités	· Refroidissement: La température cible est 1 °C plus élevée que la température régée. · Chauffage: La température cible est identique à la température régée.
Personne dans la pièce* Lorsque le capteur détecte des mouvements dans une pièce vide auparavant, l'appareil se remet en marche pour correspondre au niveau d'activité.	Personne dans la pièce pendant 20 minutes · Refroidissement: La température cible est 2 °C plus élevée que la température régée. · Chauffage: La température cible est 2 °C plus BASSE que la température régée. Personne dans la pièce pendant 1 heures · Quand personne ne se trouve dans la pièce pendant environ 1 heures ou plus, l'unité fonctionne en mode « Mode opération en absence » spécifique. Avec les réglages par défaut, l'opération d'économie d'énergie continue avec la température régée limitée. Personne dans la pièce pendant 3 heures · Refroidissement: Le refroidissement s'arrête et l'appareil passée en mode Ventilation uniquement. · Chauffage: Le chauffage s'arrête et l'appareil passée en mode Ventilation uniquement.
Fix air dir./ind.	· Flux d'air direct: Lorsque le capteur ECONAVI détecte une personne, l'unité souffle en oscillant de haut en bas autour de l'endroit où la personne se trouve. · Flux d'air indirect: L'unité évite de souffler directement sur le corps de la personne.
Circulation (Lors de l'utilisation d'un panneau pour cassette (type ECONAVI) uniquement)	· Refroidissement: Si le capteur ECONAVI détecte une température du sol élevée en cas de contrôle de groupe, « Circulation » (circulation de l'air) est effectué pour diminuer les écarts de température entre le plafond et le sol.s · Chauffage: Si le capteur ECONAVI détecte une température du sol faible, « Circulation » (circulation de l'air) est effectué pour diminuer les écarts de température entre le plafond et le sol.

Remarque

• ECONAVI peut être régle en utilisant le panneau ECONAVI vendu séparément ou en connectant le support au mur.
• Meme lorsque la température cible est modifiée par la fonction ECONAVI, la température régée affichée sur la télécommande ne change pas.
• Meme lorsque vous passez de Refroidissement/Chauffage à Ventilation avec la fonction ECONAVI, le mode de fonctionnement affichée sur la télécommande demeure Refroidissement/Chauffage.

• Il est possible deCHOISIR parmi les options suivantes pour que I'opération soit effectuee 3 heures après que la salle se soit videe.

• Fonctionne uniquement en mode Ventilation.

• Arrête et reprend le fonctionnement lorsque des mouvements humains sont déetectés.
• Arrête et ne reprend pas le fonctionnement même lorsque des mouvements humains sont détectés.
• Continue à fonctionner dans le mode actuel.

Si vous en avez besoin, veuillez contacter le revendeur.

• Désactive la fonction ECONAVI si :
• Vous souhaitez maintainir la tempéature de la piece à une tempéature régée.
• Vous souhaitez que le climatiseur continue de fonctionner même lorsque personne n'est dans la piece.
• Le capteur ne fonctionne pas.

• Seuls des nourrissons, des bébés, ou des personnes à mobilité réduite se trouvent dans la pierce.

• Lors du fonctionnement de plusieurs unités interieures, l'effect d'économie d'énergie risque d'être réduit selon les conditions de la pierce.

Économie d'énergie

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Économie énergie].
3 Sélectionnez [ECONAVI].
4 Sélectionnez l'élement à régler.

ECONAVI

5 (Pressez 2 fais pour terminer.)

Mode opération en absence

5 Sélectionnez l'élement à régler pour quand personne ne se trouve dans la piece.

(Pressez 2 fais pour terminer.)

- Types de Mode opération en absence

Sélectionnez Mode opération en absence parmi les 4 options suivantes sur la télécommande.

Non réglé

Si une activité humaine est detectée, l'etat de fonctionnement est rétablit selon le niveau d'activité humaine.

[Veille]

Met en pause l'opération REFROIDISSEMENT/DESHUMIDIFICATION ou CHAUFFAGE, et lance l'opération VENTILATION (legere brise).

Si une activité humaine est detectée, l'etat de fonctionnement est rétablit selon le niveau d'activité humaine.

[Arret (sans reprise)]

Arrête l'opération. Une fois arrêtée, l'opération ne reprend pas même si de l'activité humaine est détectée.

• [Arret (reprise)]

Arrête l'opération. Une fois arrêtée, l'opération reprend si une activités humaine est détectée, et l'état de fonctionnement est rétablit selon le niveau d'activité humaine.

Heure du début de l'opération en absence (Heure début opé. en absence)

5 Reglez la durée avant le démarrage de [Mode opération en absence]

(Pressez 2 fais pour terminer.)

• 30 minutes à 3 heures* (180 minutes) (à 30 minutes)

• Défaut usine : 1 heures

Un des deux affichages apparait selon le modele.

heure

Flux d'air Direct/Indirect (Flux air direct/indirect)

5 Lorsque ECONAVI est désactivement, sélectionnez [OUI].

6 Sélectionnez [Réglage pour toutes les unités] ou [Réglage unités individ.].

7 Réglez. Réglage pour toutes les unités

(Pressez 2 fois pour terminer.)

• [Non régle]: L'opération est effectue avec la direction de flux d'air régée sans utiliser le « Flux d'air direct/Flux d'air indirect »
• [Flux d'air direct]: L'unité souffle en oscillant de haut en bas autour de l'endetroit où la personne se trouve.
• [Flux d'air indirect]: L'unité évite de souffler sur le corps de la personne.

Réglage unités indiv.

(Pressez 2 fais pour terminer.)

• Si la direction du flux d'air de la sortie d'air seLECTIONnée est fixe, les réglages et modifications ne sont pas disponibles.

Remarque

• [ECONAVI] peut uniquement être régle avec le panneau ECONAVI vendu séparément ou le support sur le mur, etc. ou avec des unités interieures munies de la fonction « Flux d'air direct/Flux d'air indirect »

• [Flx air dir./ind.] peut être régé sur la télécommande pour chaque volet de l'unité interieure. (Uniquement pour les unités interieures munies de la fonction [Flx air dir./ind.] compatible ECONAVI)

• Dans les cas suivants, chaque message apparait et cette fonction ne peut pas être utilisé.

Lorsque l'unité interieure n'est pas supportee, en cas d'absence du capteur de mouvement

Lorsque les directions du flux d'air des sorties d'air sont fixées

• Verrouillage ou interdiction

Circulation

5 Uniquement lorsque ECONAVI est désactivement, sélectionnez [OUI].

6 Sélectionnez [Réglage pour toutes les unités] ou [Réglage unités individ.].

7 Réglez.

Réglage unités indiv.

(Pressez 2 fais pour terminer.)

Remarque

• Pour actionner « Circulation » en mode CHAUFFAGE, réglez la vitesse du ventilateur sur [AUTO], et réglez la direction du flux d'air sur [Flux d'air direct], [ ] ou [F3, F4, F5].

• Dans les cas suivants, chaque message apparait et cette fonction ne peut pas etre utiliser.

Lorsque l'unité interieure n'est pas supportee, en cas d'absence du capteur de mouvement, en cas d'absence du capteur de température du sol

• Verrouillage ou interdiction

Économie d'énergie

Retour automatique de la température Rétablit la température modifier à la température définie à l'origine automatiquement après un labs de temps précis. (p. ex. Uniquement à l'arrivée d'un invité)
Plage de températe Restreindre la plage de températe pouvant être régée. (Il n'est pas possible de définir des températe en dehors de la plage.)

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Économie énergie].
3 Sélectionnez l'élement à régler.

Retour automatique de la température (Retour auto temp.)

4 Sélectionnez l'élément et réglez-le sur [ ]

5 Réglez l'heure de return à la température définie.

Four fonctionner uniquement lorsque de I'energie peut etre economisée Selectionnez [Typeretour]avec et selectionnez [Economie] avec

(10 min à 240 min : à la 10e min)

6 Réglez la température.

(Pressez 2 fais pour terminer.)

Pour régler en série Répétez depuis l'étépe 4 sans appuyer sur.

Plage de température (Plage temp.)

4 Sélectionnez l'élement et réglez-le sur [☑].

Livre inf. - Livre sup.
FROID/SEC	18°C - 30°C
CHAUD	16°C - 26°C
AUTO	17°C - 27°C

5 Reglez la plage de température.

(Pressez 2 fais pour terminer.)

Plage de réglage

Froid/Sec:18°C à 30°C
- Chaud: 16^ C à 30^ C
- Auto: 17^ C à 27^ C

FRID/SEC 20:30 (JEU)

Régler valeur limite inférieure

18c - 30c

Changer Limite sup.

Pour régler en série Repétez depuis l'étépe 4 sans appuyer sur :

Remarque

- Retour automatique de la température

Lorsque [Type retard] est reglé sur [Économie], cela fonctionne uniquement si la température définite à l' étape 5 économise plus d'énergie que la température modifiée. p. ex. Lorsque Froid 26^ est reglé et que la température est modifiée sur 28^

• [Economie]: Maintient à 28 °C

• [Normal]: Revient à 26 °C

• La plage de température pouvant être configurée dépend du modele.

Économie d'énergie

- Arrêt automatique

Lorsque le fonctionnement est stoppe à une heures précise (p. ex. à l'heure de fermeture) et rallumé par la suite, cette fonction détecte l'état de fonctionnement à un intervalle régulier et stoppe le fonctionnement automatiquement.

Detectez l'etat de fonctionnement à un intervalle régulier et stoppez le fonctionnement automatique. (p. ex. 60 min)

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Économie énergie].

3 Sélectionnez [Arrêt auto] et réglez-le sur [√]. ▲▼→ △▶→

4 Sélectionnez l'élement à régler.

Heure arrêt

Heure d'arrêt du fonctionnement (Heure à laquelle arrêt automatique est activé)

5 Reglez. boye

(Pressez 2 fois pour terminer.)

Heure fin

Heure à laquelle Arrêt automatique s'arrête

5 Reglez. boye

(Pressez 2 fois pour terminer.)

Minuterie

Intervalle de temps pour détecter l'etat de fonctionnement après [Heure arrêt]

5 Reglez.

(Pressez 2 fais pour terminer.)

10 min à 180 min (à la 10e min)

Économie d'énergie

Plan coupe pointe Permet de réduire la capacité de fonctionnement pour une période de temps précise.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

Plage horsaire pour réduire la capacité de fonctionnement
Grande
Capacité de fonctionnement
Petite 11:00 13:00 16:00 19:00

2 Sélectionnez [Économie énergie].
3 Sélectionnez [Plan coupe pointe].
4 Saisissez le mot de passer. (Répéter)
5 Reglez [Sél. Act/Désactiver] sur [√]. ▲▼→ △ ▷
6 Sélectionnez [Régler programme].
7 Modifiez le réglage. Sélectionnez le champ à enregistrer.

8 Reglez l'heure de demarrage et I'heure de fermeture.

9 Sélectionnez la capacité de fonctionnement.

(Pressez 2 fois pour terminer.)

Pour régler en série

Répétez depuis l'étépe 7 sans appuyer sur :

Pour modifier

• Sélectionnez le champ à modifier à l' étape 7 de la page précédente.

• Sélectionnez [Changer].

• Àprous les étapes 8 et 9 ci-dessus, Sélectionnéz l'heure de démarrage, l'heure de fermeture et la capacité de fonctionnement.

Pour supprimer

• Sélectionnez le champ à supprimer à l' étape 7 de la page précédente.

• Sélectionnez [Supprimer].

• Sélectionnez [OUI].

Remarque

• Un mot de passer administrateur est nécessaire pour utiliser le plan coupe pointe. (P.43)

Économie d'énergie

■ Repétition de la minuterie (Permet de stopper le fonctionnement après un certain temps, chaque fois que l'opération est effectuee.

(e.g. si vous oubliez d'etreindre l'appareil)

OFF ex. Réglage pour arreter le fonctionnement au bout de 60 minutes)

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Économie énergie].

3 Sélectionnez [Rép. minut. off] et réglez-le sur [√]. ▲▼→△▶→

4 Reglez la minuterie pour arreter. (Pressez 2 fois pour terminer.)

Réglages séchage interne

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Réglages séchage interne].

3 Sélectionnez [Réglage pour toutes les unités] ou [Réglage unités individ.].

4 Reglez.

Réglage pour toutes les unités (Pressez 2 fois pour terminer.)

Réglage unités indiv. (Pressez 2 fois pour terminer.)

Pour arrêté le fonctionnement du séchage interne

Appuyez sur

• Si vous désirez réutiliser les unités interieure durant le séchage interne, appuyez sur

Remarque

Si la fonction n'est pas adaptee, l'affichage montré a droite apparait et cette fonction ne peut pas etre utilisée.

Fonction de maintainen

Cette fonction empêche la température de la piece de trop augmenter (ou de trop baisser) lorsque personne ne se trouve dans la piece, en cas de sortie par exemple.

Exécution générale de la fonction de maintainen

REFROIDISSEMENT/DESHUMIDIFICATION

① Le climatiseur se met en marche quand la température ambiente augmente à -1^ de la limite supérieure.
② Le climatiseur s'arrête quand la température ambiente diminue à -2^ de la limite supérieure.

Liminete supérieure de la fonction de maintien

CHAUFFAGE

① Le climatiseur se met en marche quand la température ambiente diminue à +1 °C de la limite inférieure.
② Le climatiseur s'arrête quand la température ambiente augmente à +2 °C de la limite inférieure.

Température ambiente

[Précautions]

• Le contrôle de la sortie contrôle seulement la mise en marche/arrêt du climatiseur. Il ne change pas le réglage de mode opération/température.
  Aussi, le mode opération/température doit être préalablement régle de sorte que la fonction de maintainen démarre le climatiseur au réglage de mode opération/ température souhaité.
• Si la température ambiente change rapidement, elle peut dépasser la limite supérieure ou inférieure quand la fonction de maintien est activée.
• La fonction de maintien est invalidée en mode de fonctionnement FAN/AUTO.
  L'ordre d'arrêt du climatiseur (défini en ② / ci-dessus) est valide seulement quand la fonction de maintainen est activée.

En opération avec d'autres télécommandes (ou un dispositif de contrôle centralisé comme système de contrôle), la fonction de maintainien n'arrêtea pas le fonctionnement de l'air conditionné.

• Indication de la fonction de maintien

Indication de la fonction de maintainen	Etat
Désactivée	La fonction de maintien n'est pas réglée.
Clignotante	La fonction de maintien est en cours de réglage ou activée.
Allumée	Bien que la fonction de maintien soit réglée, elle n'est pas activée.

Remarque

3 l'électricité est coupée pendant plus de soixante-douze heures lors du fonctionnement de mainien, la télécommande perd les informations de fonctionnement de mainien. Elle se rétablit du blackout, et le climatiseur ne fonctionne pas avec la fonction de mainien au démarrage. A ce moment-là, le climatiseur ne s'arrête pas aux limites de mainien.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Fonction maintien]
3 Sélectionnez [Sél. Act/Désactiver] et réglez-le sur [☑].

4 Sélectionnez [Régler temp. limite inf/sup.].

5 Reglez la plage de température.

(Pressez 2 fais pour terminer.)

Réglages initiaux

Horloge Type horloge
■ Blocage du fonctionnement

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Réglages initiaux].

3 Sélectionnez l'élement à régler.

Horloge

4 Configurez l'heure et la date.

(Répéter) (Pressez 2 fois pour terminer.)

Type horloge

4 Sélectionnez le type à afficher.

(Pressez 2 fais pour terminer.)

Blocage du fonctionnement (Blocage fonct.)

4 Sélectionnez le type de blocage et réglez-le sur [☑].

(Pressez 2 fais pour terminer.)

Pour annuler le verrouillage Sélectionnez [-] à l'étépe 4.
■ Seulement pour [Bloquer touches]/[Bloquer le menu] Sélectionnez [OUI].

Réglages initiaux

■ Nom telécommande

Il est facile d'identifier la pierce à laquelle apparait le télécommande.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Réglages initiaux].
3 Sélectionnez [Nom télécommande].
4 Saisissez le nom. (Répétez la même procédure pour tous les caractères.)

A

16 caractères maximum. (Les espaces sont compris dans le nombre de caractères.)
Pour changer le type de caractères

Selectionnez le type de caractères avec ▲▼ ▲ ▷ et appuyez sur

Pour saisir un espace Sélectionnez [Esp.] avec ▲▼ △ et appuyez sur
Pour supprimer un caractère Sélectionnez [Ret.] avec ▲▼ △ et appuyez sur

5 Sélectionnez [Conf].

(Pressez 2 fois pour terminer.)

Réglages initiaux

■ Son tactile Contraste
Retroeclairage Langue

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent. Appuyez sur

2 Sélectionnez [Réglages initiaux].
3 Sélectionnez l'élement à régler.

Son tactile

4 △▼→（Pressez 2 fais pour terminer.)

Contraste

4 (Pressez 2 fais pour terminer.)

Retroéclairage

4 (Pressez 2 fois pour terminer.) Remarque sur l'utilisation de datanavi Si la luminosité du rétroéclairage est faible, il pourrait être impossible de receivevoir les données provenant des smartphones.

Langue

4 (Pressez 2 fois pour terminer.)

Réglages initiaux

Changer le mot de passer
Capeur de température Principal/secondaire
Sortie du ventilateur Coordonnées

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Réglages initiaux].
3 Sélectionnez l'élement à régler.
4 Saisissez le mot de passage si necessaire. (Répéter)

• Sélectionnez le numéro avec et allez au champ suivant avec.
• Aucun mot de passer ne doit être saisi pour afficher les coordonnées.

Changer le mot de passer (Changer MdP)

5 Saisissez un nouveau mot deppe.

6 Saisissez de nouveau le mot de passage pour confirmer.

Capeur de température (Capeur temp.)

5 (Pressez 2 fais pour terminer.)

• Sélectionnez le capteur de température pour contrôler la température de la pierce.

5 ▲▼→←(Pressez 2 fais pour terminer.)

• Lorsque 2 télécommandes sont raccordées au même apparéil interieur, cela permet d'en enregistrer une en tant que [princ.] et l'autre en tant que [sec.]. (Il n'y a pas de différence entre princ. et sec., cependant lorsque le capteur de la télécommande est sélectionnée pour le réglage du capteur de température, le capteur [princ.] commande l'opération.)

Sortie du ventilateur (Sortie vent.)

5 (Pressez 2 fais pour terminer.)

• [Régler]: Lorsque le climatiseur est ON/OFF, le ventilateur connecté est également ON/OFF.
  Pour coupler le climatiseur et le ventilateur, d'autres travaux d'installation sont nécessaires.

Coordonnées

5 Confirmez. Confirmez, puis (Pressez 2 fois pour terminer.)

• Si vous doivent contacter le centre de service, vérifier la page arrêtée du mode d'emploi des apparciels interneurs et extérieurs.

Réglages initiaux Interverrouillage de l'appareil extérieur

1 Affichez I'ecran du menu.
Pour revenir à l'écran précédent Appuyez sur
2 Sélectionnez [Réglages initiaux].
3 Sélectionnez l'élement à régler.
4 Saisissez le mot de passage si necessaire. (Répéter)

Interverrouillage de l'appareil extérieur (Interverr. app. ext.)

5 Sélectionnez [Interverr. app. ext.].
6 Sélectionnez [ON].

Réglages initiaux

■ Interverrouillage de l'appareil extérieur (continu)

Mode

7 Sélectionnez l'élement à régler.

8 Réglez et confirmez.

(Pressez 2 fais pour terminer.)

Activ. humaine OUI/NON

• Synchronise la sortie de presence/absence du capteur de mouvement.

Unité int. ON/OFF

• Synchronise la sortie de fonctionnement/ d'arrêt du climatiseur.

Thermostat ON/OFF

• Synchronise la sortie du thermostat MARCHE/ARRÉT du climatiseur.

Durée de détction de l'absence (Durée détction absence)

7 Sélectionnez l'élement à régler.

8 Reglez et confirmez.

(Pressez 2 fais pour terminer.)

Durée détction absence

• Il est possible de modifier le timing d'arrêt des opérations.
• Il est possible d'effectuer le réglage entre 0 et 60 minutes à la minute.

Remarque

• Un mot de passer administrateur est nécessaire pour utiliser l'anticémarrage d'un apparéil externe. (P.43)
• L'anticémarrage d'un apparéil externe peut être régle en utilisant un panneau ECONAVI vendu séparément ou en le connectant au support sur le mur.
• Une fois [Interverr. app. ext.] activé, le réglage du mode et le réglage de la période de détention d'absence s'affichent.

Réglages initiaux Rotation Sauvegarde

Opération de rotation

Égalise la durée de l'opération en arrêtant l'opération dans l'ordre. Cela empêche que la durée de l'opération soit inégale selon le système.

• Le fonctionnement du cycle peut être régé unquèment lors du contrôle de 2 systèmes réfrigérant du système Single split (combinaison de 1 unité extérieure et 1 unité interieure) à l'aide d'une seule télécommande.

Opération de support

L'opération de support est une opération de soutien effectué par un système réfrigérant en mode veille quand la température ambiente n'atteint pas la température régée à cause la dégradation des performances ou au retardissement d'une alarme.

Exemple : Lorsqu'une erreur se produit alors que le Systeme 1 est en cours de fonctionnement et que le Systeme 2 est en voille, le Systeme 2 se met en marche.

• Dans des conditions normales

Lorsqu'une erreur se produit dans le Systeme 1

Réglages initiaux

Rotation (continu)
Sauvegarde (continu)

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Réglages initiaux].
3 Sélectionnez l'élement à régler.
4 Saisissez le mot de passer. (Répéter)
5 Sélectionnez l'élement à régler.

Rotation

6 Sélectionner [Régler cycle].
7 Régler [Régler cycle]. 1 à 7 jours (par jour)/14 jours/21 jours/28 jours/Aucun (Opération de rotation OFF (Arrêt))
8 Sélectionner [Heure changement].
9 Régler [Heure changement]. (Pressez 2 fais pour terminer.)

0:00 à 23:59

Sauvegarde

6 Sélectionnez l'élement à régler.

7 Régler [Remplac. en cas de panne]/[Aide température]/[Réglage système principal].

Remplac. en cas de panne

Lorsque ce réglage est sur ON, un système en mode veille effectuera l'opération de soutien si une alarmé retentit.

Aide température

En mode Refroidissement :

Démarre l'opération de soutien quand la température ambiente dépasse

« température régée + valeur régée »

En mode Chauffage :

Démarre l'opération de soutien quand la température ambiente dépasse

« température régée + valeur régée »

Réglage système principal

Lorsque « Régler cycle » est régèle : Systeme qui effectue l'opération précédente

Lorsque « Régler cycle » est sur OFF

(Arrêt): Système qui effectue toujours l'opération

(L'autre système est un système de secours.)

4 à 10 °C/ OFF (Arret)

Remarque

• Un mot de passer administrateur est nécessaire pour utiliser les réglages de rotation. (P.43)

• Si la fonction n'est pas adaptée, l'affichage montré à droite apparait et cette fonction ne peut pas être utilisée.

• Cycle de réglage: Le jour où le réglage est effectué est compté comme un jour.
• Aide température : L'opération de soutien ne fonctionne pas pendant 1 heures maximum, immédiatement après le début des opérations.
  Réglage du système principal : Affiche les numérios des systèmes pouvant être régés.

Affichage pendant le fonctionnement du kit nanoe™ X

nanoeX :
Pendant le fonctionnement du kit nanoeTM X

nanoeTM X Pour un environnement frais et propre

La fonction nanoe™ X génére des ions négatifs en utilisant l'air de la piece pour fournir un air sain. Elle réduit également les odeurs dans la piece et limite la prolifération des moisissures et bacteriés.

Fonction de nettoyage interne

Nettoyage interne

Lorsque les opérations de refroidissement ou de déshumidification sont arrêtées, le séchage interne et la circulation de l'air nanoe™ X sont actifs afin de supprimer la prolifération des moisissures à l'intérieur de l'unité (passage de l'air, ventilateur, échangeur de chaleur). Selon l'environnement d'installation ou les heures de fonctionnement, la prolifération ou non des moisissures changera.

Sechage interne à l'intérieur de l'unité Cycle nanoe™ X à l'intérieur de l'unité

Rotation du ventilateur et déshumidification interne

Rotation du ventilateur et circulation interne nanoeTM X

Nettoyage interne

• Conditions et heures de fonctionnement Fonctionne en mode refroidissement ou déshumidication pendant plus de 5 minutes. Une fois terminé, le nettoyage interne débute. Dure environ 75 minutes maximum.
• La figure de droite montre l'affichage pendant le nettoyage interne.
• Pour reprendre le fonctionnement pendant le nettoyage interne, appuyez sur .

Pour arreter le nettoyage interne

Appuyez sur

• Lorsque le nettoyage interne est terminé et arrêté, l'affichage de la télécommande montre la figure de droite.

Remarque

• Lorsqu'il est connecté à la télécommande, la fonction de nettoyage interne est programmée pour marcher automatiquement. Pour le désactiver, consultez la page 52.
• Si le climatiseur fonctionne moins de 5 minutes, le nettoyage interne ne peut pas etre effectue.
• Pendant le nettoyage interne, la température interieure peut parfois augmenter.

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Réglages nanoeX].

nanoeTM X

3 Sélectionnez [nanoeX].

4 Sélectionnez [Réglage pour toutes les unités] ou [Réglage unités individ.].

5 Reglez. Réglage pour toutes les unités ▲▼→←→ (Pressez 2 fois pour terminer.)

Réglage unités indiv. ▲▼→▶→▲▼→←→(Pressez 2 fois pour terminé

Remarque

• Si vous reglez nanoe™ X sur OFF, la fonction de nettoyage interne se met également sur OFF.

• Dans le cas suivant, le message apparait et cette fonction peut pas etre utiliser.

• Lorsque l'unité interieure n'est pas prise en charge, ou lorsque le nanoe™ X n'est pas équipé.

Nettoyage interne

3 Sélectionnez [Nettoyage interne].
4 Sélectionnez [Réglage pour toutes les unités] ou [Réglage unités individ.].

5 Reglez.

Réglage pour toutes les unités ▲▼→-→(Pressez 2 fois pour terminer.)
Réglage unités indiv. (Pressez 2 fois pour terminer.)

Si nanoeTM X est regle sur OFF, I'affichage montré a droite apparait.

Remarque

• Dans le cas suivant, le message apparait et cette fonction peut pas ettre utilisé.
• Lorsque l'unité interieure n'est pas prise en charge, ou lorsque le nanoe™ X n'est pas équipé.

Réglage ventilation

1 Affichez I'ecran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Ventilation].
3 Sélectionnez [Ventilation ON/OFF].
4 Sélectionnez [ON] ou [OFF]. (Pressez 2 fois pour terminer.)

Liste réglages

Permet de confirmer la signification des icônes des informations de réglage.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent Appuyez sur

2 Sélectionnez [Liste réglages].
3 Sélectionnez l'élement.
- Seules les icones actuellesment affichées sur l'écran sont affichées ici.
4 Confirmez. Confirmez, puis

(Pressez 2 fais pour terminer.)

Liste réglages

• List des iconônes des informations de réglage

Icône	Description Page
	[Bloquer volet ind.] est configuré. P.13
	Il est interdit de commuter entre les modes Chaud et Froid/Sec (Passer au mode Auto est également interdit.).	-
	Le fonctionnement de la télécommande est restreint par un apparil de commande central.	-
	Le filtrde de l'appareil interieur doit être nettoyé. P.20
	L'huile moteur doit être remplacée (seulument si vous utilisez un climatisation avec pompé de chauffage à gaz).	-
	[Minuterie ON/OFF] est configuré. P.14
	[Program. hebdo] est configuré. P.15
	Le mode Économie d'énergie est en cours. P8
	La capacité de fonctionnement de l'appareil extérieur est restreinte. -
	[Plan coupe pointe] est configuré. P.34
	[Retour auto temp.] est configuré. P.30
	[Plage temp.] est configuré. P.31
	[Arrêt auto] est configuré. P.32
	[Rép. minut. off] est configuré. P.36
	[Fonct. silencieux] est configuré.	P.22
	Le capteur de température de la télécommande détecte la température de la piece.	P.44
	[Blocage fonct.] est configuré.	P.40
	De l'air frais est utilisé pour la ventilation.(Seulément lorsque vous connectez un apparil de ventilation à échange de chaleur ou un ventilateur vendu dans le commerce)	P.54
	[Fonction maintainien] est configuré.	P.38
	[Flux d'air direct] est réglé.	P.28
	[Flux d'air indirect] est réglé.	P.28
	[Circulation] est réglé.	P.29
	L'opération de rotation est réglée. P.47

Dépannage

Si le fonctionnement ne commence pas en appuyant sur

Vérifiez les éléments suivants avant de demander une réparation.

Lorsque le message [MARCHE/ARRÉT interdit.] s'affiche

• Étant commande centralement, le fonctionnement n'est pas possible.

Panne d'électricité ?

Lorsque la panne est finie, appuyez de nouveau sur →Si I'opération ne demarre pas, désarmez le disjoncteur et contactez le revendeur en précisant le symptome et le n° de modele.

Le disjoncteur est-il abaisse?

• Allumez-le et appuyez de nouveau sur Si l'opération ne demarre pas, abaissez le disjoncteur et contactez le revendeur en précisant le symptôme et le n° de modele.

[Affectation] clignote-t-il?

• Une fois que le clignotement a cessé, appuyez de nouveau sur .
  Si l'appareil ne démarre pas, coupez le disjoncteur et explique les symptômes ainsi que le nombre de modèle à votre revendeur.

[Est-il affché ?

Numéro d'appareil interieur défectueux

Si I'une des indications d'alarme suivantes apparait, arretez l'opération une fois et remettez l'appareil en marche environ 1 minute plus tard. (Indication d'alarme, eteinte) [E04 E06 P10 P20 H06] SiI'indication ne reappearait pas, utilisez l'appareil. Si I'indication reappearait ou une si indication d'alarme differente de celles ci-dessus (combinaison de nombres et de caractères comme E,F,H,L et P) apparait, arretez I'appareil, abaissez le disjoncteur et contactez le revendeur en précisant I'indication d'alarme, le n° de modèle et le n° de l'appareil interieur.

Impossible d'arrête l'opération. Ou I'appareil commence a fonctionner automatiquement malgre une pression sur le bouton (Arrêt).

• Verifi ez si la fonction de maintien est active ou non. (
• Vérifi ez le contrôle avec le dispositif de contrôle centralisé.

Dépannage

L'écran de la télécommande affiche un « ECONAVI » clignotant.

• Capterur défectueux ou installation incorrecte.

Arrétez la fonction ECONAVI avec la télécommande et contactez le revendeur ou le point de vente avec le n° de modèle et le problème.

L'écran de la télécommande n'affiche pas le ECONAVI

L'appareil interieur s'est arrêté. Allumez l'appareil interieur.

L'appareil est en mode Ventilation. La fonction ECONAVI ne fonctionne pas en mode Ventilation.

• La fonction ECONAVI est reglee sur OFF (Arrêt). Activez la fonction ECONAVI avec la télécommande.

• Il est possible que l'appareil interieur ne supporte pas la fonction ECONAVI. Si vous activez la fonction ECONAVI avec la télécommande mais que rien ne se produit, cela signifie que l'appareil interieur ne supporte pas la fonction ECONAVI.

Veuillez contacter le revendeur.

L'écran de la télécommande affiche « A nanoeX »

La fonction nanoeTM X presente une anomalie.

Mettez la fonction OFF nanoeTM X sur OFF avec la télécommande et contactez le détaillant ou le lieu de l'achat avec le No du modele et le problème constaté.

• Si vous doivent prendre contact pour la maintenance, consultez la page arriéré des instructions d'utilisation des appareils interieurs ou des appareils extérieurs.

Spécifications

Modèle n° CZ-RTC5B
Dimensions (H) 120 mm		mm × (L) 120 mm × (P) 16 mm
Poids 180 g
Plage de Température/ Humidité		0 °C à 40 °C / 20% à 80% (pas de condensation) *Usage interieur uniquement.
Source d'alimentation		16 Vcc (fourni par l'appareil interieur)
Horloge	Précision	± 30 secondes/mois (à une température normale de 25 °C) *Ajustez-la périodiquement.
	Autonomie	72 heures (après un chargement complet) * Env. 8 heures sont nécessaires pour une recharge complète.
Nombre d'unités intérieures connectées		Unité intérieur: 8 apparils maximum (Durant le contrôle de groupe)
