Type de produit	Caisson de basses (subwoofer) sans fil HEOS
Marque	Denon
Modèle	DSW-1H
Poids	10,1 kg
Alimentation	AC 120 V, 60 Hz (Amérique du Nord) / AC 220-240 V, 50/60 Hz (Europe)
Consommation électrique	70 W (fonctionnement), 4,5 W (mode démarrage rapide), 0,3 W (veille profonde)
Connectivité réseau	Wi-Fi 802.11a/b/g/n/ac (2,4 et 5 GHz), Ethernet
Fonctions principales	Subwoofer sans fil multi-pièces HEOS, appairage avec enceintes HEOS, réglage du niveau, filtre passe-bas (40-250 Hz), inversion de phase, contrôle via application HEOS
Contrôle	Application HEOS pour iOS et Android
Formats audio pris en charge	WAV, MP3, AAC, WMA, FLAC, ALAC, DSD (DSDIFF/DSF)
Ports et interfaces	1 port USB (périphériques de stockage), 1 port Ethernet, 1 entrée audio 3,5 mm pour configuration Wi-Fi, prise d'alimentation
Température de fonctionnement	5 °C à 35 °C
Contenu de l'emballage	Caisson DSW-1H, cordon d'alimentation, câble Ethernet, câble de configuration 3,5 mm, pieds, guide de démarrage rapide, consignes de sécurité, garantie
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l'humidité. Assurer une ventilation adéquate. En cas de surchauffe, le circuit de protection coupe l'alimentation.

FOIRE AUX QUESTIONS - DSW1H DENON

Comment configurer le DSW-1H pour la première fois ?

Téléchargez l'application HEOS sur votre appareil mobile (iOS ou Android). Branchez le caisson et suivez les instructions de l'application pour connecter le DSW-1H à votre réseau Wi-Fi à l'aide du câble de configuration 3,5 mm fourni.

Le DSW-1H peut-il fonctionner seul sans autre appareil HEOS ?

Non, le DSW-1H est un subwoofer conçu pour être apparié à un autre appareil HEOS (enceinte, ampli ou link). Il ne peut pas lire de musique de manière indépendante.

Comment appairer le DSW-1H avec une barre de son Denon DHT-S716H ?

Dans l'application HEOS, allez dans Réglages > Mes périphériques > sélectionnez la DHT-S716H, puis choisissez l'assistant de configuration pour ajouter le DSW-1H. Suivez les instructions.

Que signifient les voyants lumineux sur le panneau avant ?

Consultez le tableau des DEL dans la notice : bleu fixe = connecté, orange fixe = pas de réseau, vert clignotant = configuration en cours, rouge clignotant = erreur, etc. L'annexe détaille chaque état.

Comment régler le niveau du subwoofer ?

Dans l'application HEOS, sélectionnez le DSW-1H dans Mes périphériques, puis ajustez le Niveau. Vous pouvez aussi accéder à ce réglage depuis l'écran de lecture en cours (icône ⚙️).

Que faire si le DSW-1H s'éteint et que le voyant clignote en rouge ?

Cela indique une surchauffe. Débranchez l'appareil, laissez-le refroidir environ une heure, puis rebranchez-le. Si le problème persiste, contactez le service après-vente Denon.

Puis-je connecter le DSW-1H en filaire via Ethernet ?

Oui, branchez un câble Ethernet entre le DSW-1H et votre routeur. L'application HEOS détectera automatiquement l'appareil. Vous pouvez ensuite le basculer en Wi-Fi via les réglages si nécessaire.

Comment mettre à jour le logiciel du DSW-1H ?

Dans l'application HEOS, allez dans Réglages > Mise à jour logicielle. Activez les mises à jour automatiques ou vérifiez manuellement. Suivez les instructions à l'écran.

Quelle est la différence entre les modes de démarrage rapide et veille profonde ?

En mode démarrage rapide (après 20 min d'inactivité), le voyant s'atténue et l'appareil reprend rapidement. En veille profonde (après 60 min sans connexion), le voyant s'éteint et il faut appuyer sur les touches volume ou sourdine pour réveiller l'appareil.

Comment réinitialiser le DSW-1H aux paramètres d'usine ?

Maintenez enfoncée la touche RESET à l'arrière pendant environ 5 secondes jusqu'à ce que le voyant avant clignote en ambre. La réinitialisation efface les réglages réseau et le nom, mais conserve le logiciel.

MODE D'EMPLOI DSW1H DENON

Dépistage des pannes

DEL d'état Annexe

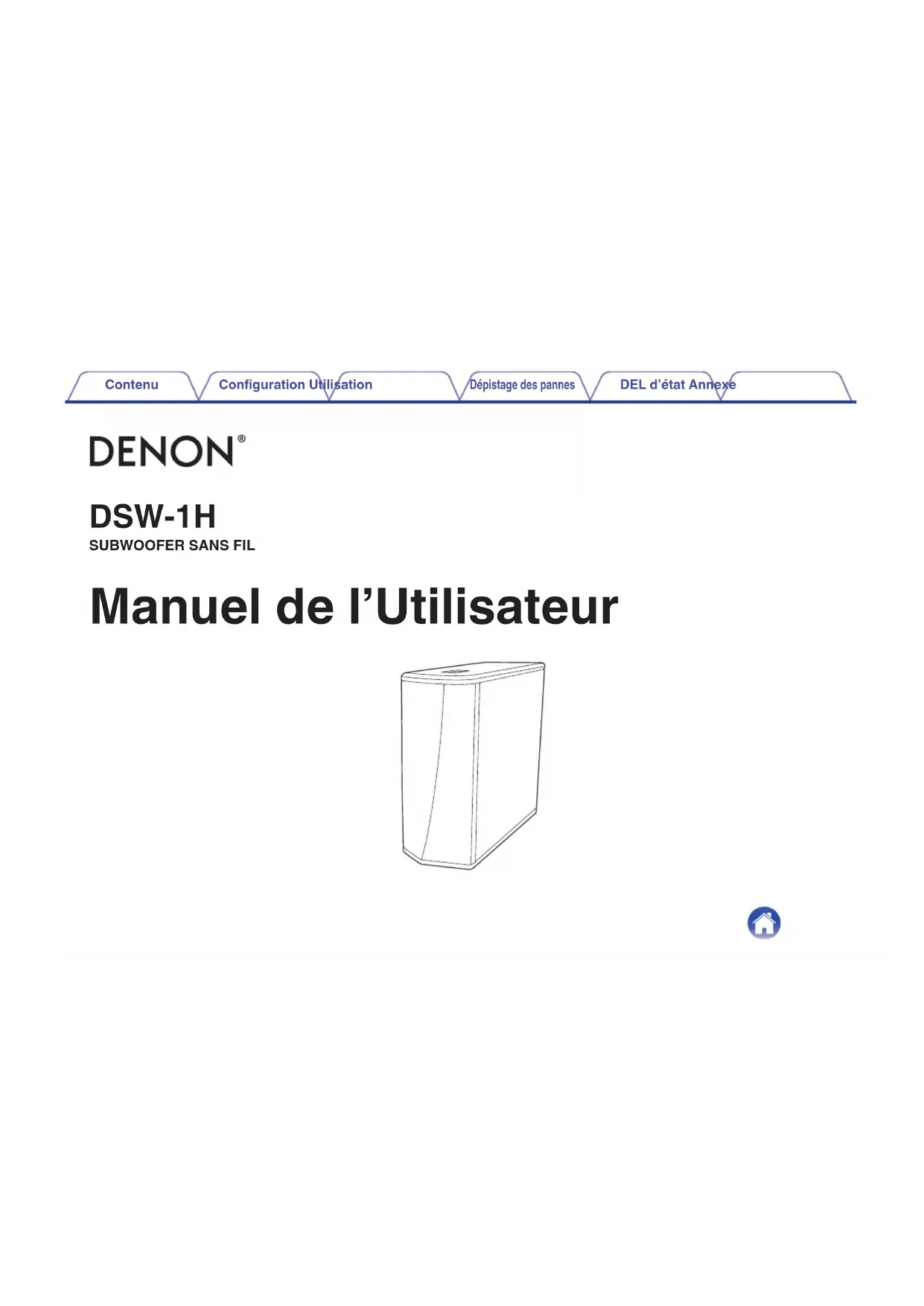

DENON®

DSW-1H

SUBWOOFER SANS FIL

Manuel de l'Utilisateur

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Introduction 4

Avant de commencer 5

Exigences système 5

Exigences réseau 5

Exigences matérielles 6

Exigences du contrôleur 7

Familiarisation avec votre DSW-1H 8

Panneau avant 9

Contrôles 10

Panneau arrière 11

Positionnement de votre DSW-1H 12

Alimentation de votre DSW-1H 13

Obtention de l'application HEOS 14

Configuration de votre premier DSW-1H 15

Ajout d'appareils HEOS supplémentaires 16

Ajout d'appareils HEOS filaires 16

Ajout d'appareils HEOS sans fil 16

Connexion d'appareils 17

Appariement d'un DSW-1H à un appareil HEOS 17

Appariement d'un DSW-1H à une DHT-S716H 17

Appariement d'un DSW-1H à un autre appareil HEOS 18

Désappariement du DSW-1H 19

Effectuer des réglages 20

Réglage du niveau 20

Réglage du filtre passe-bas 20

Réglage de la phase 21

Réglage de la luminosité du voyant d'état 21

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Mise à jour de votre système 22

Fonctionnalités avancées 23

Performance sans fil 23

Gestion de l'alimentation 24

Modes d'alimentation 24

Mode de démarrage rapide 24

Veille profonde 24

Arrêt 24

Dépannage de base 25

Mon dispositif HEOS ne se connecte pas à mon réseau via le câble audio 25

Mon dispositif HEOS s'éteint et la DEL d'état clignote en rouge 25

Connexion à un réseau WPS 26

Réinitialisation de votre appareil HEOS 26

Tableau des DEL d'état 27

Codecs et types de fichiers pris en charge 33

Spécifications 34

Informations 36

Marques commerciales 36

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Nous vous remercions d'avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel de l'utilisateur avant de vous servir de l'unité.

REMARQUE

- CE DOCUMENT CONTIENT DES INFORMATIONS SUJETTES À DES MODIFICATIONS SANS PRÉAVIS.

Introduction

Le DSW-1H fait partie du système audio sans fil HEOS multi-pièces qui vous permet de profiter de votre musique préférée, n'importe où chez vous. En utilisant votre réseau domestique existant et l'application HEOS sur votre iOS ou périphérique Android™, vous pouvez explorer, naviguer et lire de la musique de votre propre bibliothèque musicale ou depuis de nombreux services de musique en ligne.
- Véritable audio multi-pièces - écoutez des plages différentes dans des pièces différentes ou la même plage dans toutes les pièces
- Utilise votre réseau domestique sans fil existant pour une configuration aisée et rapide
- Synchronisation audio quasi-instantanée leader de l'industrie entre appareils HEOS
• Qualité audio Denon légendaire
- Si vous êtes pressé, vous pouvez profiter de musique audio très rapidement en suivant les étapes décrites dans le guide de démarrage rapide (fourni).

DENON

DSW-1H

Quick Start Guide

Poursuivez la lecture de ce Manuel de l'Utilisateur pour obtenir des informations plus détaillées sur les fonctions et les avantages de votre DSW-1H.

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Avant de commencer

REMARQUE

- Si vous avez déjà installé au moins un appareil HEOS, veuillez passer à la section "Ajout d'appareils HEOS supplémentaires" (16) p. 16).

Exigences système

Avant de commencer à installer votre premier appareil HEOS, veuillez vous assurer de comprendre et satisfaire les exigences de base.

■ Exigences réseau

Routeur sans fil - Afin d'utiliser votre système musical HEOS, vous devez disposer d'un réseau sans fil (Wi-Fi) ou Ethernet qui fonctionne chez vous. Même en cas de connexion à un réseau Ethernet, une connexion Wi-Fi au routeur est requise pour contrôler le système à l'aide de l'application de contrôle HEOS. Si vous ne disposez d'un réseau sans fil, veuillez contacter votre revendeur ou détaillant de produits électroniques Denon local pour vous aider lors de votre achat et votre installation d'un réseau sans fil chez vous.

Connexion Internet haut débit – HEOS accède à Internet pour diffuser de la musique chez vous à partir de plusieurs services de musique en ligne populaires. HEOS est également conçu pour vous fournir des mises à jour du logiciel, qui sont fournies via votre connexion Internet domestique. Des services DSL, câble et fibre fournissent également l'expérience et la fiabilité idéales. Vous rencontrerez peut-être des problèmes de performance avec des connexions Internet plus lentes comme celles de services satellite.

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

■ Exigences matérielles

Utilisez le DSW-1H avec des appareils HEOS existants.

[Exemple]

REMARQUE

• Le DSW-1H ne peut pas être utilisé seul.

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

■ Exigences du contrôleur

Vous pouvez contrôler votre système audio sans fil HEOS multi-pièces avec l'application HEOS gratuite sur tout iOS ou périphérique mobile Android satisfaisant les exigences minimales :

Download on the

App Store

Exigences minimales de l'iOS

• iOS version 8.0 ou ultérieure
• iPhone® 4S ou plus récent
• iPad® 2 ou plus récent
• iPod touch® (5ème génération) ou plus récent

GET IT ON

Google Play

Exigences minimales pour Android

• Android OS version 4.0 ou ultérieure
• Toutes les résolutions

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Familiarisation avec votre DSW-1H

Utilisez le DSW-1H avec des appareils HEOS existants.

DSW-1H

Consignes de sécurité

Guide de démarrage rapide Garantie

Cordon d'alimentation

(Modèle d'Amérique du Nord uniquement)

Câble Ethernet Pieds

Câble de configuration de 3,5 mm

REMARQUE

- Veuillez utiliser le cordon d'alimentation fourni dans l'emballage de votre appareil.

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

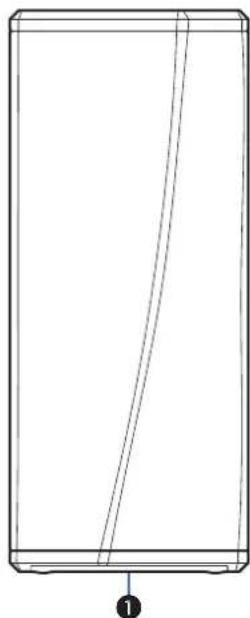

■ Panneau avant

Veuillez vous reporter au "Tableau des DEL d'état" pour les couleurs DEL et leur signification. (P. 27)

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

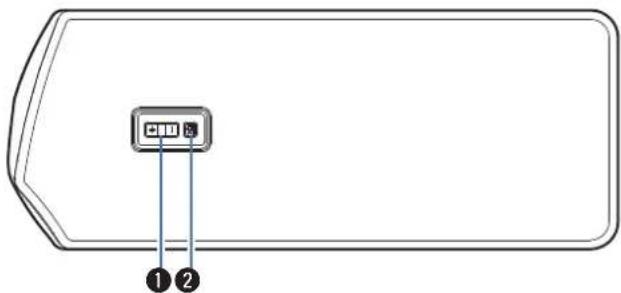

Contrôles

① Touches de volume plus/moins (+, -) Elles permettent d'ajuster vers le haut ou le bas le niveau de volume de l'appareil HEOS.
② Touche de mise en sourdine (☒) Elle permet de mettre en sourdine ou non le volume de l'appareil HEOS.

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

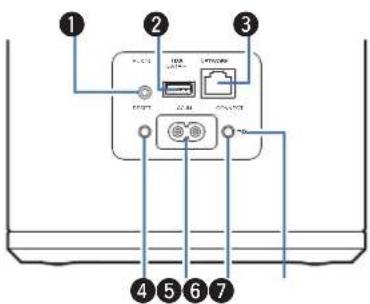

■ Panneau arrière

Permet d'ajouter l'appareil HEOS à votre réseau sans fil. (p. 15)

② Port USB

Utilisé pour connecter les périphériques de stockage USB.

Borne NETWORK

Utilisée pour connecter cet appareil à un réseau Ethernet filaire. (1) p. 15)

4 Touche RESET

Divers réglages peuvent être réinitialisés à leurs valeurs d'usine par défaut. (p. 26)

⑤ Entrée CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 13)

⑥ Touche CONNECT

Utilisée pour la configuration Wi-Fi.

⑦ DEL d'état de connexion

Indique le statut de cet appareil. (p. 27)

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

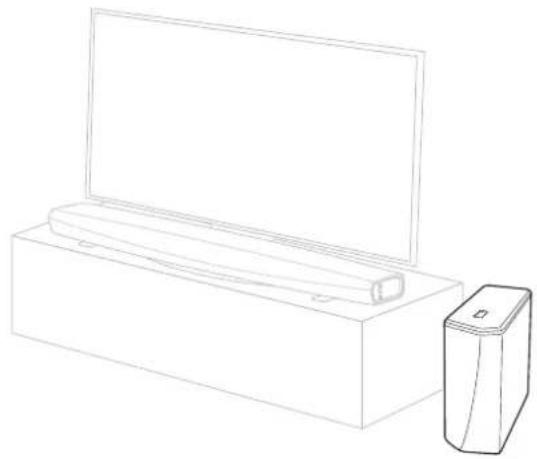

Positionnement de votre DSW-1H

Le DSW-1H est conçu pour ajouter une fonctionnalité audio multi-pièces HEOS à un périphérique externe, ce qui permet une amplification audio. Vous devez placer votre DSW-1H à un endroit approprié près des enceintes auxquelles vous le connectez.

- Le DSW-1H doit être à portée de votre réseau sans fil.

- Fixez les pieds inclus aux quatre coins du côté du DSW-1H si vous le positionnez horizontalement.

Dépistage des pannes

DEL d'état Annexe

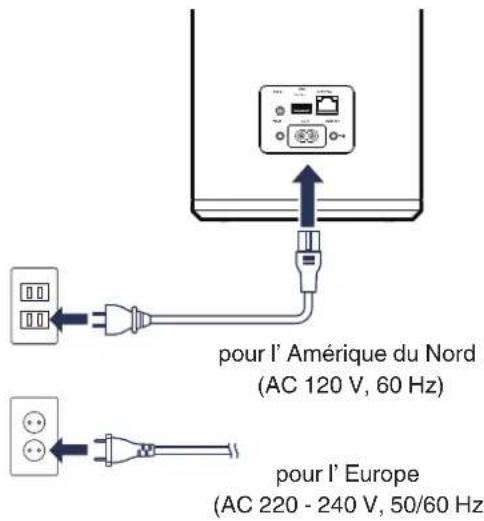

Alimentation de votre DSW-1H

Connectez le cordon d'alimentation fourni avec l'emballage à l'arrière du DSW-1H et branchez-le à une prise murale.

Contenu

uration

Dépistage des pannes

DEL d'état Annexe

Obtention de l'application HEOS

L'application HEOS est au coeur de l'expérience HEOS. En utilisant votre téléphone portable et l'application HEOS, vous pouvez configurer, naviguer, explorer et commander votre système HEOS depuis la paume de votre main, n'importe où dans votre maison.

Téléchargez l'application HEOS pour iOS ou Android en recherchant "HEOS" dans l'App Store®, le magasin Google Play™ ou Amazon pour "HEOS".

amazon appstore

À des fins d'amélioration, les spécifications et la conception sont sujettes à des modifications sans préavis.

REMARQUE

- L'application et la marque HEOS ne sont affiliées à aucun fabricant d'appareil mobile. La disponibilité des services de musique peut varier selon les régions. Il est possible que tous les services ne soient pas disponibles au moment de l'achat. Certains services peuvent être ajoutés ou supprimés de temps à autre en fonction de décisions des fournisseurs de services de musique ou d'autres personnes.

Configuration de votre premier DSW-1H

Après avoir placé votre DSW-1H dans votre pièce d'écoute et téléchargé l'application HEOS, vous êtes prêt à configurer votre DSW-1H pour l'écoute de musique. Ceci implique de suivre quelques étapes simples pour connecter le DSW-1H à votre réseau domestique existant :

Avertissement

- NE connectez PAS le câble Ethernet si vous connectez votre DSW-1H à votre réseau sans fil. Si vous connectez le DSW-1H à un réseau filaire, utilisez le câble Ethernet pour connecter le DSW-1H à votre réseau ou votre routeur.

1 Assurez-vous que votre périphérique mobile est connecté à votre réseau sans fil (le même réseau auquel vous souhaitez connecter votre DSW-1H).

Vous pouvez vérifier ceci dans le menu Réglages – Wi-Fi de votre iOS ou périphérique Android.

REMARQUE

- Si votre réseau sans fil est sécurisé, assurez-vous de connaître le mot de passe pour rejoindre votre réseau.

2 Assurez-vous d'avoir le câble de configuration de 3,5 mm inclus à portée.

3 Démarrez l'application HEOS sur votre périphérique mobile.

4 Appuyez sur la touche "Configurer maintenant" dans la partie supérieure de l'écran.
5 Suivez les instructions pour ajouter le DSW-1H à votre réseau sans fil. Les réglages Wi-Fi de votre périphérique mobile seront copiés sur le DSW-1H via le câble audio.

REMARQUE

- Si vous avez des problèmes pour brancher votre appareil HEOS, sautez à la section Dépannage. (P p. 25)

Ajout d'appareils HEOS supplémentaires

Le système audio sans fil HEOS multi-pièces est un véritable système audio multi-pièces qui synchronise automatiquement la lecture entre les différents appareils HEOS pour que l'audio provenant de différentes pièces soit parfaitement synchronisé et le son toujours superbe !Vous pouvez aisément ajouter jusqu'à 32 appareils à votre système HEOS.

Ajout d'appareils HEOS filaires

Il vous suffit de connecter les appareils HEOS à votre réseau domestique à l'aide d'un câble Ethernet et l'appareil HEOS apparaîtra sur votre application HEOS comme une nouvelle pièce dans l'écran "Pièces".

À votre convenance, vous pouvez affecter un nom aux appareils HEOS pour indiquer la pièce dans laquelle vous les avez placés.

• Utilisez uniquement un câble LAN STP ou ScTP blindé qui est facilement disponible dans les magasins d'électroniques (CAT-5 ou supérieur recommandé).
• Ne connectez pas une borne réseau directement au port LAN/à la borne Ethernet de votre ordinateur.

Ajout d'appareils HEOS sans fil

Vous pouvez ajouter des appareils HEOS sans fil à votre système HEOS en sélectionnant "Ajouter le périphérique" dans le menu de réglages de l'application HEOS et en suivant les instructions ci-dessous :

Connexion d'appareils

Appariement d'un DSW-1H à un appareil HEOS

Le DSW-1H doit être apparié avec un autre appareil HEOS.

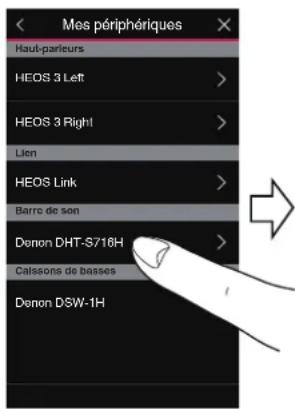

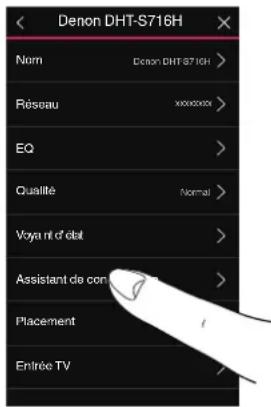

■ Appariement d'un DSW-1H à une DHT-S716H

1 Sélectionnez l'icône Settings située dans l'angle supérieur gauche du menu "Musique" principal pour afficher le menu Settings.
2 Sélectionnez DHT-S716H dans "Mes périphériques".
3 Sélectionnez l'assistant de configuration et ajoutez le DSW-1H.

Suivez les instructions du menu pour terminer la configuration.

REMARQUE

• Un DSW-1H ne peut lire aucune piste audio sauf s'il est apparié avec un autre périphérique HEOS.
• Un DSW-1H doit être relié à votre réseau sans fil avant d'être apparié.

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

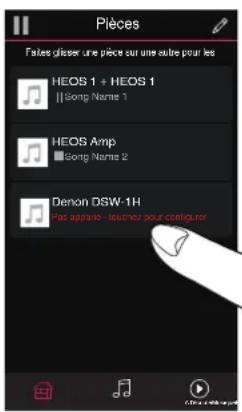

■ Appariement d'un DSW-1H à un autre appareil HEOS

1 Sélectionnez le DSW-1H actuellement non apparié.

2 Sélectionnez le périphérique HEOS devant être apparié.

Le DSW-1H sera associé avec lui et lira les graves profondes de l'appareil HEOS ajouté.

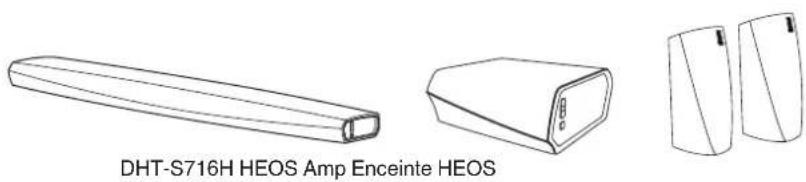

Les périphériques suivants peut être connectés de la sorte.

• HEOS Amp
• HEOS Link
- Enceinte HEOS

REMARQUE

• Un DSW-1H ne peut lire aucune piste audio sauf s'il est apparié avec un autre périphérique HEOS.
• Un DSW-1H doit être relié à votre réseau sans fil avant d'être apparié.

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

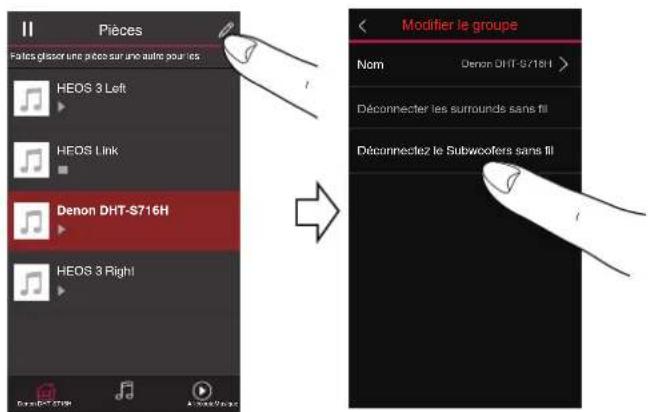

Désappariement du DSW-1H

1 Tapez sur l'icône crayon dans l'angle supérieur droit du menu "Pièces".
2 Tapez sur le périphérique HEOS devant être désapparié du DSW-1H.
3 Sélectionnez "Déconnecter des subwoofers sans fil".

Effectuer des réglages

Vous pouvez régler un paramétrage spécifique pour chacun de vos périphériques HEOS dans votre système :

1 Sélectionnez l'icône Settings située dans l'angle supérieur gauche du menu "Musique" principal pour afficher le menu Settings.
2 Sélectionnez "Mes périphériques" pour afficher une liste de vos appareils HEOS.
3 Sélectionnez le périphérique HEOS que vous souhaitez régler.

Réglage du niveau

1 Sélectionnez "Niveau".
2 Réglez le niveau entre fort et faible afin de compenser le niveau de sortie du subwoofer.

- Vous pouvez aussi configurer les paramètres en tapant ⚙️ dans l'écran Lecture en cours.

Réglage du filtre passe-bas

1 Sélectionnez "Filtre passe-bas".
2 Définissez le point de la fréquence de coupure.

Optimisé (recommandé)	Sélectionnez en cas d'utilisation d'enceintes HEOS. Les valeurs optimisées sont définies pour chaque enceinte.
40 Hz à 250 Hz (pour les experts)	En cas d'utilisation avec d'autres enceintes, configurez les paramètres qui correspondent aux caractéristiques des enceintes combinées.

Contenu Configuration

Dépistage des pannes

DEL d'état Annexe

Réglage de la phase

1 Sélectionnez "Phase".
2 Sélectionnez Normal (par défaut) ou 180°.

• Pour une configuration normale, choisissez "Normal".
• Le volume des graves augmente si on le commute sur "180°" à cause de l'emplacement du Subwoofer.

Réglage de la luminosité du voyant d'état

1 Sélectionnez "Voyant d'état".
2 Ajustez la luminosité vers le haut ou le bas ou réglez le curseur en position OFF pour désactiver complètement le voyant d'état.

Contenu Configuration

Dépistage des pannes

DEL d'état Annexe

Mise à jour de votre système

HEOS peut ajouter des améliorations et une fonctionnalité de mise à jour via votre connexion Internet haut débit. Suivez les instructions à l'écran pour mettre à jour l'appareil HEOS et/ou l'application de votre contrôleur.

1 Sélectionnez l'icône Settings située dans l'angle supérieur gauche du menu "Musique" principal pour afficher le menu Settings.

2 Sélectionnez "Mise à jour logicielle".

□ Vérifier les mises à jour

Suivez les instructions à l'écran pour installer toutes les mises à jour disponibles pour votre système HEOS.

□ Mise à jour automatique

MARCHE(par défaut) :	Les mises à jour valides sont effectuées automatiquement.
OFF :	Vous serez notifié des mises à jour valides sur l'application HEOS.

Contenu Configuration

Dépistage des pannes

DEL d'état Annexe

Fonctionnalités avancées

Il y a quelques fonctionnalités avancées sur le système HEOS que vous pourrez explorer une fois que vous vous serez familiarisé avec le fonctionnement de base. Vous pouvez accéder aux fonctionnalités avancées du système HEOS en suivant les étapes ci-dessous :

1 Sélectionnez l'icône Settings située dans l'angle supérieur gauche du menu "Musique" principal pour afficher le menu Settings.
2 Sélectionnez "Réglages avancés" pour afficher une liste des réglages disponibles.

Performance sans fil

Vous pouvez vérifier l'état de la connexion sans fil de votre appareil HEOS.

Qualité

Excellente / Bonne / Médiocre

REMARQUE

- Si le niveau de qualité de votre appareil HEOS est "médiocre", assurez-vous que vos appareils HEOS ne sont pas situés à proximité d'autres appareils électroniques qui pourraient interférer avec la connectivité sans fil (comme les fours à micro-ondes, les téléphones sans fil, les téléviseurs etc...)

Signal

Excellente / Bonne / Médiocre

REMARQUE

- Si le niveau de qualité de votre appareil HEOS est "médiocre", assurez-vous que vos appareils HEOS sont à portée de votre réseau sans fil.

Contenu

Configuration

sation

Dépistage des pannes

DEL d'état Annexe

Gestion de l'alimentation

Modes d'alimentation

■ Mode de démarrage rapide

Pour économiser de l'énergie, l'appareil passe automatiquement en "Mode de démarrage rapide" à chaque fois qu'il n'y a aucun accès réseau ou aucune lecture pendant 20 minutes et il reprend automatiquement normalement lorsque l'appareil est sélectionné et lit la musique.

La DEL d'état s'atténue lorsque le mode est commuté vers le Mode de démarrage rapide.

■ Veille profonde

L'appareil peut aussi entrer automatiquement en "veille prolongée" à chaque fois que les connexions réseau filaires et sans fil sont supprimées pendant plus de 60 minutes en Mode de démarrage rapide. La DEL d'état s'éteindra pendant la Veille prolongée. Pour "réveiller" un appareil HEOS de Veille profonde, vous devez appuyer sur les touches de volume ou de sourdine. La DEL du panneau avant s'allume alors immédiatement.

REMARQUE

- Veuillez noter que l'HEOS ne peut pas fonctionner comme prévu en veille profonde car il n'y a aucune connexion réseau.

Arrêt

Pour éteindre complètement l'alimentation de l'appareil, vous devez retirer la prise principale de la prise d'alimentation.

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Dépannage de base

Mon dispositif HEOS ne se connecte pas à mon réseau via le câble audio

Solution

Reportez-vous à la page

Assurez-vous que votre périphérique mobile est connecté à votre réseau sans fil avant de configurer votre appareil. 15Vous pouvez également connecter votre appareil à votre routeur réseau à l'aide du câble Ethernet fourni. Une fois connecté via Ethernet, l'application HEOS doit reconnaître le dispositif et vous pouvez le déplacer manuellement sur votre réseau sans fil en utilisant Réglages/Mes périphériques/Nom_Appareil/Avancé/Network Settings.

16

Mon dispositif HEOS s'éteint et la DEL d'état clignote en rouge

Solution	Reportez-vous à la page
• En raison de la hausse de température de votre appareil HEOS, le circuit de protection a été activé. Mettez l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez à nouveau sous tension.	-

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état Annexe

Connexion à un réseau WPS

Solution

Reportez-vous à la page

• Si votre routeur sans fil prend en charge le WPS (Wi-Fi Protected SetupTM), votre appareil HEOS sans fil peut éventuellement se connecter à votre réseau à l'aide de la méthode “Bouton poussoir” en suivant ces étapes :Le logo Wi-Fi Protected SetupTM est une marque de commerce de Wi-Fi Alliance.1. Appuyez sur le bouton WPS sur votre routeur.2. Dans les 2 minutes, appuyez longuement sur le bouton Connecter sur le panneau arrière de l'appareil HEOS pendant 3 secondes.3. La DEL sur la face avant de l'appareil clignote en vert pendant quelques secondes pendant qu'il se connecte à votre routeur WOS.4. Lorsque la connexion est terminée, la DEL sur la face avant de l'appareil s'allume continuellement en bleu.

5

Réinitialisation de votre appareil HEOS

Solution

Reportez-vous à la page

La réinitialisation de votre appareil HEOS effacera les infos de réseau sans fil, l'EQ et le nom mais conservera son logiciel actuel. Vous devrez utiliser Réglages - Ajouter le périphérique pour reconnecter l'appareil HEOS à votre réseau domestique avant de pouvoir l'utiliser.Pour réinitialiser votre appareil HEOS, pressez et maintenez pendant 5 secondes les touches RESET situées à l'arrière de l'appareil HEOS jusqu'à ce que la DEL avant commence à clignoter en ambre.

-

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état

exe

Tableau des DEL d'état

Fonctionnement de l'appareil	Description Action de la DEL avant		Action de la DEL arrière
Arrêt Aucune alimentation CA ou veille profonde		(arrêt)	(arrêt)
Branchée En cours de démarrage		(clignotement)	(arrêt)
Allumée Prête à être configurée et connectée à votre réseau		(fixe)	(arrêt)
Allumée Pas connectée à votre réseau		(fixe)	(fixe)
Modification du réseau	En cours de connexion à votre réseau	(clignotement)	(arrêt)

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d’état Annexe

Fonctionnement de l'appareil	Description Action de la DEL avant		Action de la DEL arrière
Configuration	Pas connectée	(fixe)	(fixe)
	Vous avez appuyé sur la touche de connexion	(clignotement)	(clignotement)
	Connexion du câble OK	(fixe)	(fixe)
	En cours de connexion à votre réseau	(clignotement)	(arrêt)

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d’état Annexe

Fonctionnement de l'appareil	Description Action de la DEL avant		Action de la DEL arrière
Configuration	Configurée et connectée à votre réseau	(fixe)	(arrêt)
	Erreur	(fixe)	(fixe)
Mise à jour	En cours de mise à jour	(clignotement)	(clignotement)
	En cours de redémarrage	(clignotement)	(arrêt)
	Prête à être configurée et connectée à votre réseau	(fixe)	(arrêt)

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état

exe

Fonctionnement de l'appareil	Description Action de la DEL avant		Action de la DEL arrière
Réinitialisation	Réinitialisation logicielle : Suppression des réglages utilisateur	(clignotement rapide)	(fixe)
	Réinitialisation matérielle : Restauration des réglage d'usine	(clignotement)	(fixe)
	En cours de redémarrage	(clignotement)	(arrêt)
	Pas prête pour la configuration	(fixe)	(fixe)

Contenu

Configuration Utilisation

Dépistage des pannes

DEL d'état

exe

Fonctionnement de l'appareil	Description Action de la DEL avant		Action de la DEL arrière
Erreurs	Erreur du micrologiciel	(clignotement lent (PAS affaibli))	(arrêt)
	Erreur matérielle	(clignotement rapide)	(arrêt)
	Erreur réseau	(fixe)	(fixe)
Contenu	Configuration Utilisation	Dépistage des pannes	DEL d’état Annexe

Fonctionnement de l'appareil	Description Action de la DEL avant		Action de la DEL arrière
WPS	Une session WPS est active	(clignotement rapide)	(clignotement rapide)
	WPS connecté	(fixe pendant 3 secondes)	(fixe)
	Expiration WPS	(fixe pendant 3 secondes)	(fixe)
Gestion de l'alimentation	Mode de démarrage rapide	(fixe affaibli)	(arrêt)
	Veille profonde	(arrêt)	(arrêt)

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état

Annexe

Codecs et types de fichiers pris en charge

Fréquence	Fréquence d’échantillonnage	Extension de fichiers	Codec Débit binaire
32/44,1/4888,2/96/176,4192 kHz	16/24 bit wav PCM ---
32 kHz44,1 kHz48 kHz	16 bits mp3		MPEG-1 Audio Layer 3 CBR/VBR	32 – 320 kbps
32 kHz44,1 kHz48 kHz	16 bits	m4a aac	AAC-LC 48 – 320 kbps
32 kHz44,1 kHz48 kHz	16 bits wma		wma9 CBR	CBR : 48 – 192 kbps
44,1/4888,2/96/176,4192 kHz	16/24 bit flac flac ---
44,1/4888,2/96/176,4192 kHz	16/24 bit m4a ALAC ---
2,8/5,6 MHz 1 bit		dff dsf	DSDIFF DSF	---

REMARQUE

- Les fichiers protégés par DRM tels que Fairplay DRM d'Apple ne sont pas pris en charge.

- Le décodeur ALAC est distribué sous la licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0)

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état

e

Spécifications

■ Section du réseau local sans fil

Type de réseau : Conforme au IEEE 802.11a/b/g/n/ac

Fréquence d'échantillonnage utilisée : 2,4 GHz, 5 GHz

Généralités

Température de fonctionnement : 41 °F - 95 °F (5 °C - 35 °C)

Alimentation : AC 120 V, 60 Hz (pour l'Amérique du Nord)

AC 220 - 240 V, 50/60 Hz (pour l'Europe)

Consommation : 70 W

Consommation électrique en mode de 4,5 W démarrage rapide :

Consommation électrique en mode veille 0,3 W profonde :


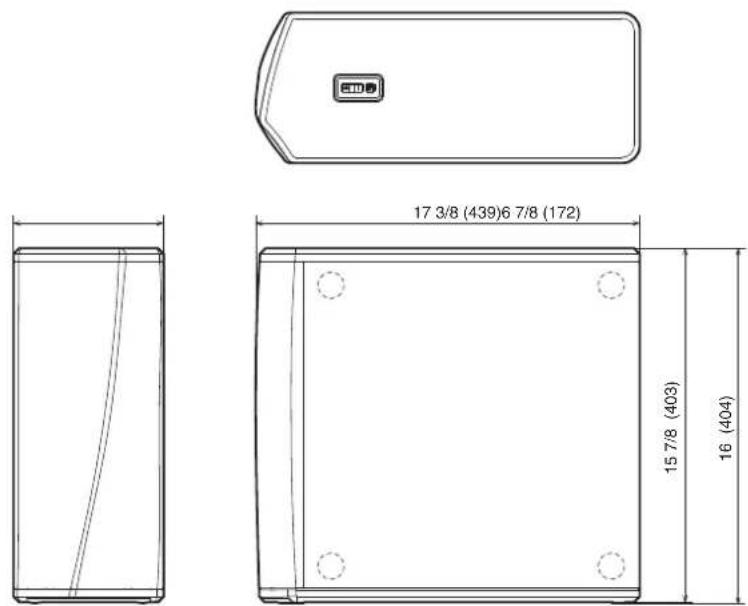

■ Dimensions (Unité : po. (mm))

■ Poids : 10,1 kg (22 livres 4 onces)

À des fins d'amélioration, les spécifications et la conception sont sujettes à des modifications sans préavis.

Contenu Configuration Utilisation

Dépistage des pannes

DEL d'état

e

Informations

Marques commerciales

GET IT ON

Google Play

Google Play et le logo Google Play sont des marques de Google LLC.

Download on the

App Store

Apple, le logo Apple, iPad, iPhone et iPod touch sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays. App Store est une marque de services d'Apple Inc.

amazon appstore

Amazon, Kindle, Echo, Alexa, Dash, Fire et tous les logos associés sont des marques commerciales d'Amazon.com, Inc. ou de ses filiales.

DENON®

www.denon.com

3520 10715 00ADA
