PV350 - Multimètre FLUKE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PV350 FLUKE au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Module de pression/vide pour multimètre |
| Marque | Fluke |
| Modèle | PV350 |
| Catégorie | Multimètre |
| Fonctions principales | Mesure de pression, vide et température pour réfrigérants |
| Alimentation | Pile 9 V (type non précisé) |
| Test de pile | Afficher moins de 100 mV en gamme mV sur DMM : remplacer la pile |
| Remplacement de pile | Retirer le module du DMM et des entrées, dévisser, remplacer, ne pas trop serrer les vis |
| Plage de mesure pression | Non spécifiée (capteur 160 mV typique) |
| Plage de mesure température | De -60 °F à 145 °F (tableau de conversion réfrigérants inclus) |
| Compatibilité | Multimètres Fluke avec gamme mV |
| Dimensions | Non spécifiées (module compact) |
| Poids | Environ 100 g (estimation) |
| Entretien et nettoyage | Vérifier régulièrement la tension de la pile ; nettoyer avec un chiffon sec |
| Sécurité | Déconnecter le module du DMM et des entrées avant de remplacer la pile |
| Pièces détachées et réparabilité | Pile 9 V standard ; vis de fixation |
FOIRE AUX QUESTIONS - PV350 FLUKE
Comment tester la pile du module PV350 ?
Mettez le multimètre en gamme mV et connectez le module. Si l'affichage est inférieur à 100 mV, remplacez la pile.
Quel type de pile utilise le PV350 ?
Le module utilise une pile 9 V standard (non précisée dans la notice).
Comment remplacer la pile du PV350 ?
Retirez le module du multimètre et des entrées. Enlevez la vis, remplacez la pile et refermez en ne serrant pas trop les vis.
Le PV350 est-il compatible avec tous les multimètres ?
Il est conçu pour les multimètres Fluke avec une gamme mV, mais peut fonctionner avec d'autres marques si la sensibilité est adaptée.
Quelles grandeurs peut mesurer le PV350 ?
Il mesure la pression (via capteur 160 mV), le vide et la température des réfrigérants à l'aide d'un tableau de conversion.
Comment utiliser le tableau de température des réfrigérants ?
Le tableau fournit la correspondance entre la pression (en mV ou en unités) et la température pour différents réfrigérants (R-12, R-22, R-502, etc.).
Quelle est la plage de température mesurable ?
Le tableau couvre de -60 °F à 145 °F (environ -51 °C à 63 °C) selon le réfrigérant.
Comment entretenir le module PV350 ?
Vérifiez périodiquement la tension de la pile. Nettoyez avec un chiffon sec et rangez dans un endroit sec.
Que faire si le module ne fonctionne pas ?
Vérifiez d'abord la pile. Si la tension est correcte, assurez-vous que le multimètre est en gamme mV et que les connexions sont propres.
Le PV350 peut-il mesurer la pression absolue ?
La notice indique une mesure de pression/vide relative. Pour la pression absolue, consultez le manuel du multimètre.
Questions des utilisateurs sur PV350 FLUKE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice PV350 - FLUKE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PV350 de la marque FLUKE.

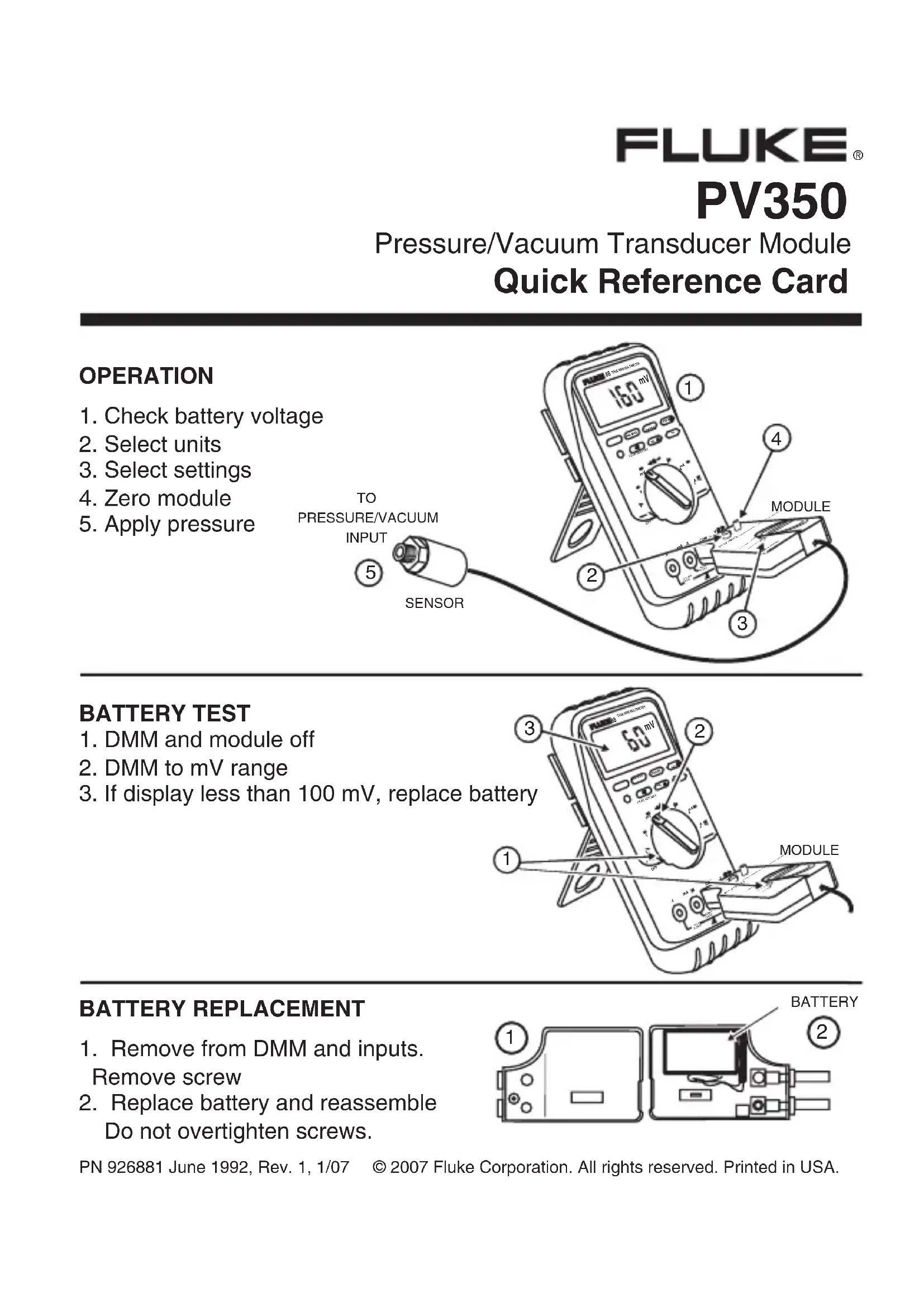

MODE D'EMPLOI PV350 FLUKE

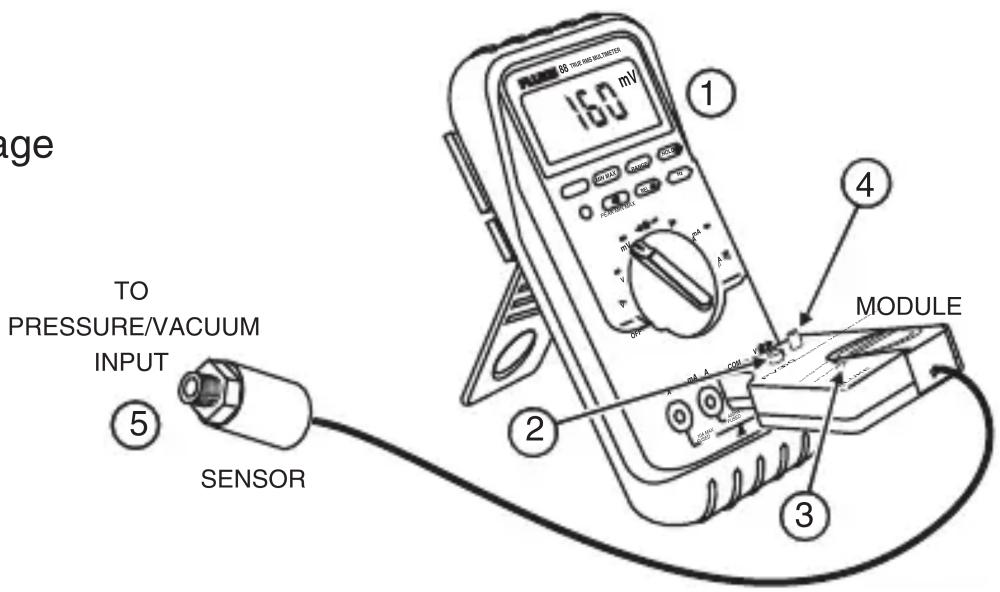

OPERATION
- Check battery voltage
- Select units
- Select settings
- Zero module
- Apply pressure

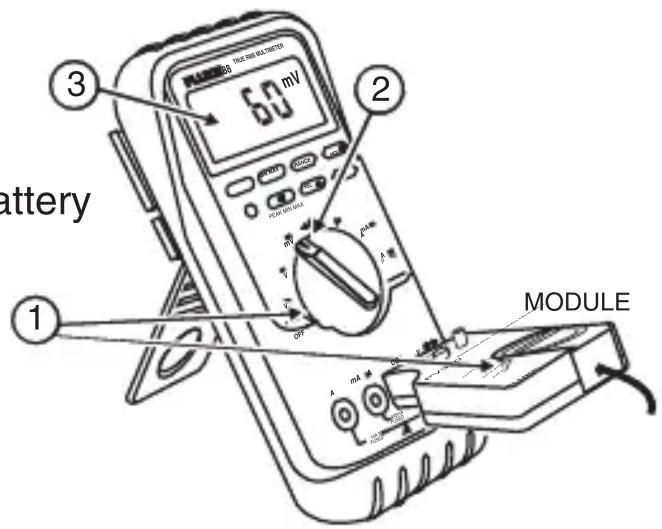

BATTERY TEST
- DMM and module off
- DMM to mV range
- If display less than 100 mV, replace battery

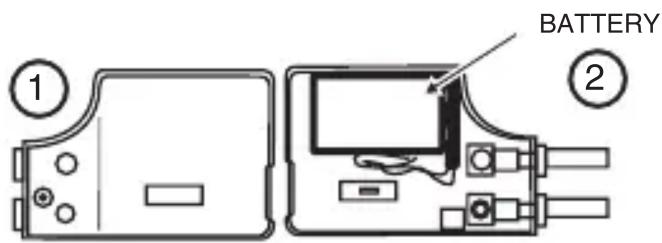

BATTERY REPLACEMENT
- Remove from DMM and inputs. Remove screw
- Replace battery and reassemble Do not overtighten screws.
| Temperature Refrigerant - Code | ||||||||
| F | 12-F 22 | -V 502-R F | 12-F 22-V $02-R | |||||
| -60 | 19.0 | 2.0 7.2 26 25 | 4 49.9 60.1 | |||||
| -55 | 17.3 | 9.2 3.9 27 26 | 1 51.2 61.5 | |||||
| -50 | 15.4 | 6.2 0.2 28 26 | 9 52.4 62.8 | |||||
| -45 | 13.3 | 2.7 1.9 29 27 | 7 53.6 64.2 | |||||
| -40 | 11.0 | 0.5 4.1 30 28 | 5 54.9 65.6 | |||||
| -35 | 8.4 | 2.6 6.5 31 29.3 | 56.2 67.0 | |||||
| -30 | 5.5 | 4.9 9.2 32 30.1 | 57.5 68.4 | |||||
| -25 | 2.3 | 7.4 12.1 33 30 | 9 58.8 69.9 | |||||
| -20 | 0.6 | 10.1 15.3 34 3 | 1.7 60.1 71.3 | |||||
| -18 | 1.3 | 11.3 16.7 35 3 | 2.6 61.5 72.8 | |||||
| -16 | 2.1 | 12.5 18.1 36 3 | 8.4 62.8 74.3 | |||||
| -14 | 2.8 | 13.8 19.5 37 3 | 4.3 64.2 75.9 | |||||
| -12 | 3.7 | 15.1 21.0 38 3 | 5.2 65.6 77.4 | |||||
| -10 | 4.5 | 16.5 22.6 39 3 | 6.1 67.1 79.0 | |||||
| -8 | 5.4 | 17.9 24.2 40 37 | 0 68.5 80.5 | |||||
| -6 | 6.3 | 19.3 25.8 41 37 | 9 70.0 82.1 | |||||
| -4 | 7.2 | 20.8 27.5 42 38 | 8 71.5 83.8 | |||||
| -2 | 8.2 | 22.4 29.3 43 39 | 8 73.0 85.4 | |||||
| 0 | 9.2 | 24.0 31.1 44 40.7 | 7 74.5 87.0 | |||||
| 1 | 9.7 | 24.8 32.0 45 41.7 | 7 76.0 88.7 | |||||
| 2 | 10.2 | 25 6 32.9 46 42 | 7.7 77.6 90.4 | |||||
| 3 | 10.7 | 26 5 33.9 47 43 | 6 79.2 92.1 | |||||
| 4 | 11.2 | 27 3 34.9 48 44 | 7 80.8 93.9 | |||||
| 5 | 11.8 | 28 2 35.9 49 45 | 7 82.4 95.6 | |||||
| 6 | 12.3 | 29 1 36.9 50 46 | 7 84.0 97.4 | |||||
| 7 | 12.9 | 30 0 37.9 55 52 | 0 92.6 106.6 | |||||
| 8 | 13.5 | 30 9 38.9 60 57 | 7 101.6 116.4 | |||||
| 9 | 14.1 | 31 8 39.9 65 63 | 8 111.2 126.7 | |||||
| 10 | 14.6 | 32.8 41.0 70 7 | 0.2 121.4 137.6 | |||||
| 11 | 15.2 | 33.7 42.1 75 7 | 7.0 132.2 149.1 | |||||
| 12 | 15.8 | 34.7 43.1 80 8 | 4.2 143.6 161.2 | |||||
| 13 | 16.5 | 35.7 44.3 85 9 | 1.8 155.7 174.0 | |||||
| 14 | 17.1 | 36.7 45.4 90 9 | 9.8 168.4 187.4 | |||||
| 15 | 17.7 | 37.7 46.5 95 1 | 108.3 181.8 201.4 | |||||
| 16 | 18.4 | 38.7 47.7 100 | 117.2 195.9 | 216.2 | ||||
| 17 | 19.0 | 39.8 18.9 105 | 126.6 210.8 | 231.7 | ||||
| 18 | 19.7 | 40.9 50.0 110 | 136.4 226.4 | 247.9 | ||||
| 19 | 20.4 | 41.9 51.2 115 | 146.8 242.7 | 264.9 | ||||
| 20 | 21.0 | 43.0 52.5 120 | 157.7 259.9 | 282.7 | ||||
| 21 | 21.7 | 44.1 53.7 125 | 169.1 277.9 | 310.4 | ||||
| 22 | 22.4 | 45.3 54.9 130 | 181.0 296.8 | 320.8 | ||||
| 23 | 23.2 | 46.4 56.2 135 | 193.5 316.6 | 341.8 | ||||
| 24 | 23.9 | 47.6 57.5 140 | 206.6 337.3 | 362.6 | ||||
| 25 | 24.6 | 48.858.8 145 | 220.3 358.9 | 385.0 | ||||
