Type de produit	Boîtier moyen tour pour PC
Marque	NZXT
Modèle	H510i
Dimensions (L x H x P)	210 mm x 460 mm x 428 mm
Poids	6,8 kg
Matériau	Acier SECC, verre trempé
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Alimentation compatible	ATX (non incluse)
Connecteurs panneau avant	1 x USB 3.1 Gen 2 Type-C, 1 x USB 3.1 Gen 1 Type-A, 1 x prise casque/micro
Contrôleur RGB intégré	Smart Device V2 (compatible NZXT CAM)
Nombre de ventilateurs inclus	2 (Aer F120 mm à l’arrière et en haut)
Emplacements de ventilateurs	Avant : 2 x 120/140 mm ; Arrière : 1 x 120 mm ; Haut : 1 x 120/140 mm
Emplacements pour radiateurs	Avant : 280 mm ; Arrière : 120 mm
Baies de stockage	2 x 3,5" (internes), 2 x 2,5" (internes)
Gestion des câbles	Barre de gestion des câbles, espace de 19-23 mm
Filtres à poussière	Avant, haut, bas (amovibles)
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux ; dépoussiérer les filtres régulièrement
Sécurité	Bords arrondis, verre trempé résistant aux chocs
Pièces détachées et réparabilité	Disponibles sur le site NZXT (ventilateurs, filtres, vis, etc.)
Informations générales	Notice d'utilisation fournie ; support technique via NZXT CAM

FOIRE AUX QUESTIONS - H510i NZXT

Comment installer la carte mère dans le NZXT H510i ?

Placez la carte mère sur les entretoises pré-installées. Alignez les trous de vis et fixez-la avec les vis fournies (type B). Reportez-vous à la notice pour le positionnement précis.

Comment brancher les ventilateurs sur le Smart Device V2 ?

Connectez les ventilateurs PWM aux connecteurs de ventilateur du Smart Device (3 canaux). Ne mélangez pas ventilateurs PWM et 3 broches sur le même canal. Le Smart Device se connecte à la carte mère via USB 2.0.

Comment installer l'alimentation dans le H510i ?

L'alimentation se monte à l'arrière du boîtier, ventilateur orienté vers le bas. Utilisez les vis type A fournies (6-32 x 6 mm). Fixez solidement.

Comment utiliser le contrôle RGB via NZXT CAM ?

Téléchargez NZXT CAM sur camwebapp.com. Le Smart Device V2 est reconnu automatiquement. Vous pouvez contrôler l'éclairage RGB des bandes LED incluses et des ventilateurs Aer RGB 2.

Quels types de disques durs peut-on installer ?

Le boîtier accepte deux disques 3.5 pouces (cages amovibles) et deux disques 2.5 pouces (montage sur plateau). Utilisez les vis type C pour les 2.5 pouces.

Comment nettoyer les filtres à poussière ?

Retirez les filtres avant, haut et bas en les glissant hors de leur logement. Lavez-les à l'eau tiède avec un savon doux, séchez complètement avant de les remettre.

Quelle est la hauteur maximale du refroidisseur CPU ?

La hauteur maximale du refroidisseur CPU est de 165 mm. Vérifiez la compatibilité avant achat.

Comment connecter le panneau avant à la carte mère ?

Utilisez le câble multifonctions (H) pour connecter le Front Panel Header. Suivez le schéma de la carte mère pour brancher Power, Reset, LED et HDD LED.

Que faire si le Smart Device n'est pas détecté ?

Assurez-vous que le câble USB 2.0 est bien branché sur la carte mère. Activez le périphérique dans le BIOS si nécessaire. Redémarrez NZXT CAM.

Comment installer un radiateur de watercooling à l'avant ?

Retirez le cache avant. Montez le radiateur (max 280 mm) sur les supports prévus avec les vis type D. Les ventilateurs peuvent être installés en push ou pull.

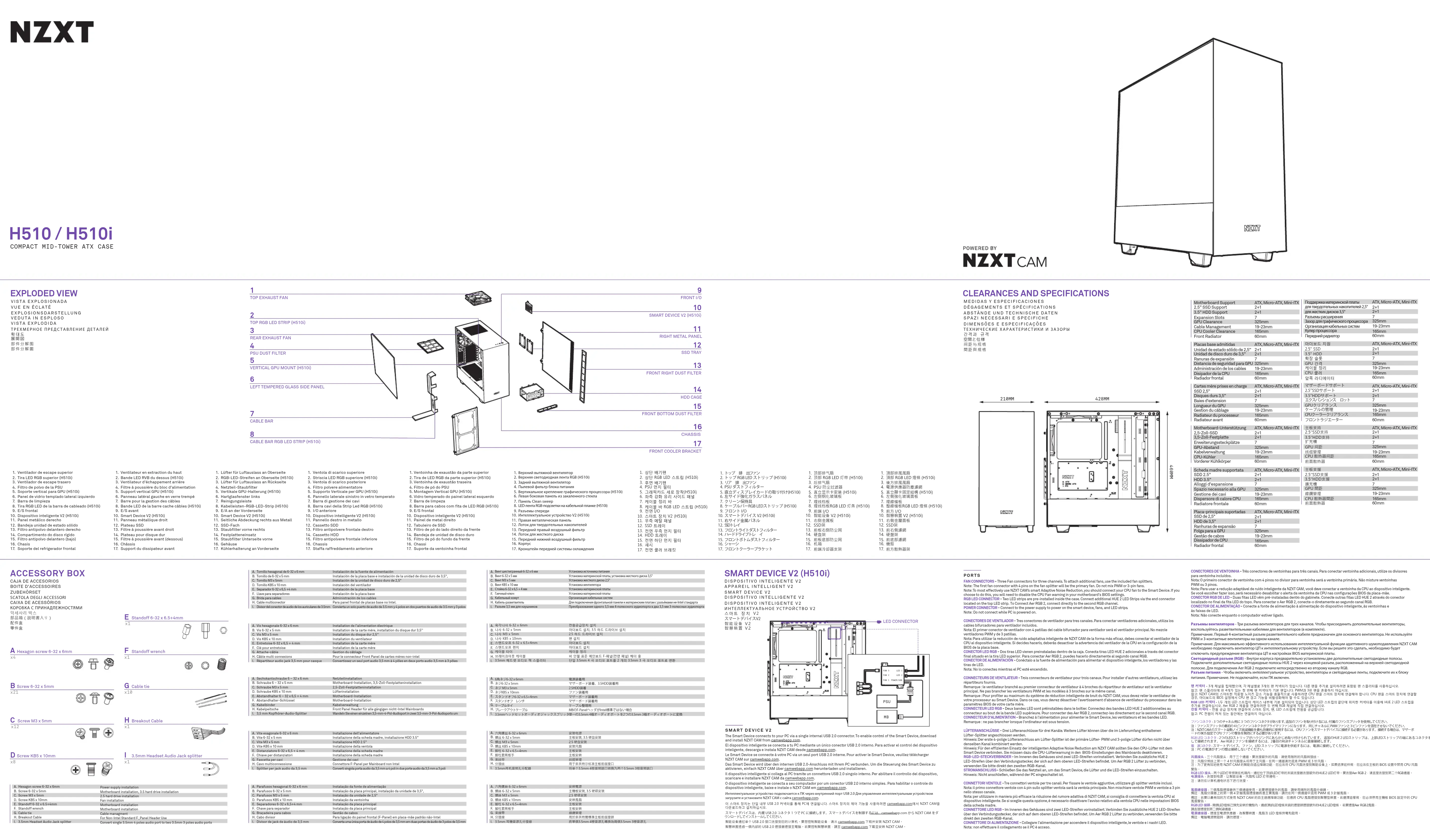

MODE D'EMPLOI H510i NZXT

A. Rio hagoniana 6-32 € 6 mm	Installation de l'alimentation électrique
B. Rio 5-32 € 5 mm	Installation de la canta-maire, installation-du-diaque-sur 3,5"
C. Rio M2 8 mm	Installation du diapour 2,3"
D. Rio K81 € 10 mm	Installation du ventilateur
E. Entertisse 8-32 € 8,5 € 4 mm	Installation de la canta-maire
F. Oui pour entérature	Installation de la canta-maire
G. Structure d'habitation	Gestion du radii
H. Cédé multi conventions	Pour la connecteur Front Panel des marles mères sur-trait
I. Rêque l'horde audio pack 1,5 mm pour casque	Converse/ou un seul par audio 3,5mm à 4 pètes en deux parts audio 3,5mm à 3 pètes

A. Schachschussreiber 1 - 22 x 8 mm	Netzirinstallation
B. Schraud-3 - 32 x 5 mm	Kobroxbord-histaltung, 1,2-2,6-Fetziparteninstalization
C. Schraude-80 x 5 mm	1,2-2,6-Fetziparteninstalization
D. Schraude-88 x 10 mm	Lifeninstalization
E. Betastafelder 1 - 32 x 8 x 4 mm	Kobroxbord-histaltung
F. Abstachalter-Schlüssel	Kobroxbord-histaltung
G. Babibinder	Kabelinvestigation
H. Bahapatrina	Front Panel Header für alle gingaben nicht insel Mainleante
I. 3,5 mm Bag/Thier-ducko-Splitzer	Wandel-3 mm anionen 12 mm-1-Pa-Badaporten (par 12,3 mm-3-Pa-Badaporten an

Intergénirks, Beportaia à Interlai AZEN (Cairo) Le Smart: Device se connecte à votre PC via

CONNECTEURIS DE VENTILATEUR • Treis connecteurs de ventilateur pour treis canaux. Pour installer d'autres ventilants

répartilleurs Étoures. Pénparique: le ventilérateur linétséel auxinétesir centivesdeur de ventilérateur à la lesoches du répartilérateur de ventilérateur multi

principei, ne peut branchner/les ventilateurs/PWM-et les modèles à 3 troches sur le même canal. Ramanque : Pour profitur au maximum-du système-de-réduction-intelligante de brait du M20T-CAM vous devez rejér le

ustre processoeur au Smart Device. Dans se nao, vous devrez désactiver l'avertissement d'absence de ventilateur du par paramètres BIOS de usles carte mère.

CONNECTEUR LED R&D - Deux bandes LED sont prinkmatalikus dans la boîtier. Connectez deux bandes LED WUE 2 addité connecteur au bout de la bande LED supérieure. Pour connecter des Aer R&D 2, connectez-leu directement sur la peet

CONNECTEUR D'ALIMENTATION - Branchés d'allimentation pour adimenter le Brand Chemie, les ventilateurs et les deux Premiersque : une Loss (abouffère) Technique (TardHabeur mill des Nemors).

Le Simiart Device des connectifs à maîche PC via un seul port 08tal 2.8 insertés. Pour activer le Simiart Device, veuilsbix Telecharger NZXT CAM ou carnewebapp.com.
