Marque	Panzeri
Modèle	Ypsilon
Type de produit	Luminaire encastrable
Type de source lumineuse	LED intégrée non remplaçable
Alimentation	230 V ~ 50 Hz
Classe électrique	Classe I (avec mise à la terre)
Installation	Encastré dans plâtre (mur ou plafond)
Matériau du coffrage	Plâtre
Fixation	Vis et cadre
Conformité	CE, EAC
Directive DEEE	2002/96/CE (WEEE)
Entretien	Chiffon doux et savon neutre
Nettoyage	Pas d’alcool ni solvants
Sécurité	Débrancher avant toute intervention
Réparabilité	LED non remplaçable ; remplacer l’électrification complète
Contenu de l'emballage	Coffrage, cadre, bloc d’alimentation, bornes, vis, clé

FOIRE AUX QUESTIONS - Ypsilon Panzeri

Comment installer le luminaire Ypsilon ?

L'installation doit être réalisée par un personnel qualifié. Il faut d'abord dévisser la vis 8, puis les vis 5, enlever le cadre 4. Poser les câbles, murer le coffrage 1 dans le plâtre (flèche vers le haut). Brancher le fil de terre à la vis 2, effectuer les connexions électriques avec les bornes fournies 3. Insérer le bloc d'alimentation, placer le cadre, serrer les vis 5. Connecter les fiches 6, introduire la structure 7 (d'abord le bas, puis le haut), et serrer la vis 8 avec la clé fournie.

Puis-je remplacer la LED si elle est défectueuse ?

Non, les sources LED sont intégrées et non remplaçables. En cas d'endommagement, il faut substituer toute l'électrification du luminaire.

Comment nettoyer le luminaire ?

Utiliser uniquement un chiffon doux. Pour les taches persistantes, un chiffon humide avec du savon neutre est recommandé. Ne jamais utiliser d'alcool ni de solvants.

Que faire en cas de problème électrique ?

Avant toute intervention, débrancher l'appareil du réseau. Faire appel à un personnel qualifié pour les opérations de maintenance non-routine.

Le luminaire est-il compatible avec un variateur ?

La notice ne mentionne pas de compatibilité avec un gradateur. Il est conseillé de vérifier auprès du fabricant Panzeri.

Quelle est la garantie de ce produit ?

Les conditions de garantie ne sont pas détaillées dans la notice. Se référer aux conditions générales de Panzeri Carlo srl pour plus d'informations.

Le luminaire est-il étanche ?

Aucun indice de protection IP n'est fourni. L'appareil est conçu pour un usage intérieur dans des pièces sèches.

Puis-je installer ce luminaire dans une salle de bain ?

Non, car l'absence d'indice IP ne garantit pas la protection contre l'humidité. Il est adapté aux pièces sèches uniquement.

Comment recycler l'ancien luminaire ?

Conformément à la directive européenne 2002/96/CE (DEEE), ne pas jeter avec les ordures ménagères. Utiliser les systèmes de collecte et de recyclage disponibles dans votre pays.

Où trouver des pièces de rechange pour ce modèle ?

Les LED ne sont pas remplaçables individuellement. En cas de panne, contacter Panzeri ou un revendeur agréé pour l'achat d'une électrification complète.

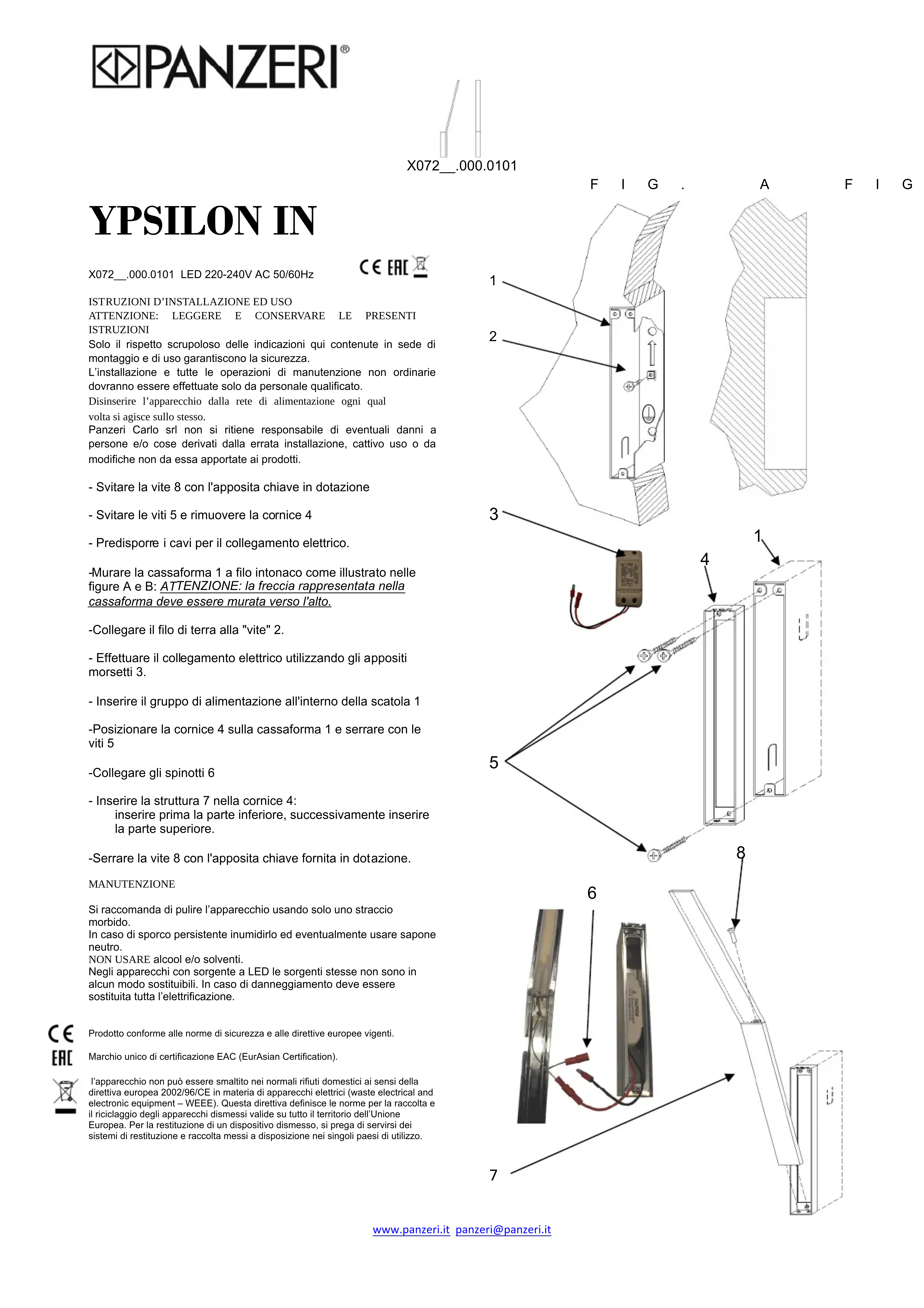

MODE D'EMPLOI Ypsilon Panzeri

Seulement le respect scrupULEux des conseils ici contenus au moment de l'installation et de l'utilisation est une garantie de sécurité.

L'installation et les opérations de maintenance non-routine doivent être effectues uniquement par du personnel qualifié.

Débrancher l'appareil du réseau d'alimentation avant de procéder à toute opération.

Panzeri Carlo srl n'est pas responsable de tout dommage aux personnes ou choses resultant d'une mauvaise installation, mauvaise utilisation, ou de modifications aux produits apportés par les autres.

• Dévisser la vis 8 avec la clé fournie
• Dévisser les vis 5 etsteroler le cadre 4
• Poser les cables pour le branchement électrique

-Murer le coffrage 1 à plâtre comme montré dans les figures A et B:
ATTENTION: la flèche représentée dans le coffrage doit être murée vers le haut.

Produit conforme aux règles de sécurité et aux règlements de l'union Européenne

Marque unique de conformité EAC (EurAsian Certification).

-Brancher le fil de terre à la «vis» 2.
- Effectuer la connexion électricque en utilisant les bornes en dotation 3.
- Insérer le bloc d'alimentation à l'intérieur de la boîte 1
-Placer le cadre 4 sur le coffrage 1 et serrer avec les vis 5
-Connector les fiches 6
- Introduire la structure 7 dans le cadre 4:
insérer d'abord la partie inférieure, puis, insérer la partie supérieure.
-Serrer la vis 8 avec la clé fournie.

Entretien

On conseille de nettoyer l'appareil seulement avec un chiffonouple. Pour enlever les taches persistantes utiliser un chiffon humide avec du savon neutre.

Ne pas utiliser d'alcool ni de solvants

Dans les apparêls avec source à LED les sources themselves are not pas replacables. En cas d'endommagement il faut substituer toute l'électrification.

L'appareil ne peut pas été chez dans le flux normal des déchets Municipaux selon la Directive Européenne 2002/96/CE sur les Déchets des Equipements Électriques et

Electroniques(DEE)(Waste Electrical and Electronic Equipment-WEEE).Cette directive définites les normes de collecte et le recyclage des produits usages sur tout le territoire de l'Union Européenne (2013).

Pour la restitution d'un appariel usage, il faut se servir des systèmes de restitution et de collecte offerts dans chaque pays d'utilisation.

C E EAC
