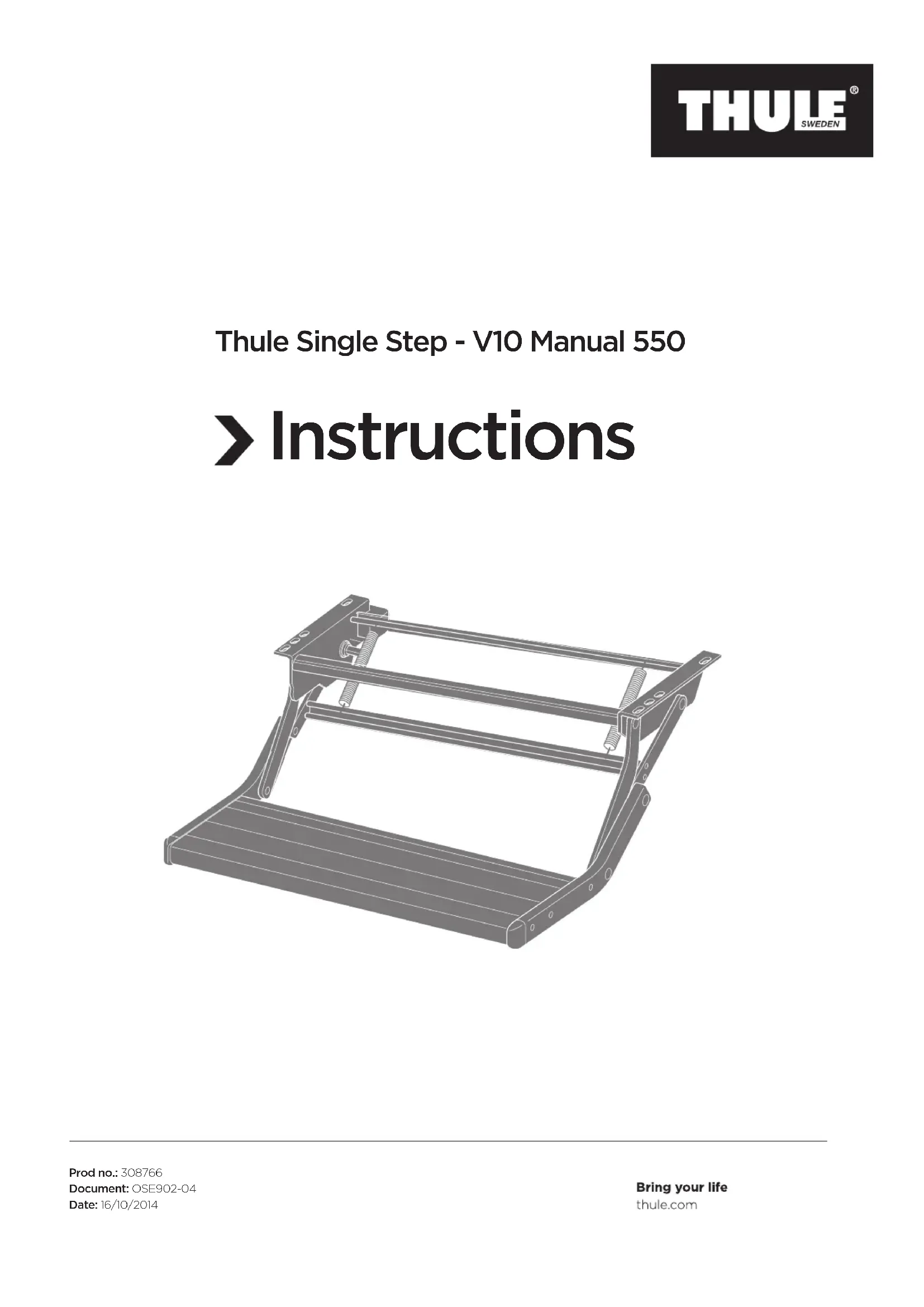

Single Step V10 - Marchepied THULE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marchepied pour camping-car et caravane
Marque	Thule
Modèle	Single Step V10
Normes	EN 1646-1 (camping-cars) et EN 1645-1 (caravanes)
Charge statique maximale	200 kg
Commande	Manuelle (tirer pour ouvrir, pousser avec le pied pour fermer)
Option motorisation	Kit V10-12 V (réf. 308917) pour ouverture/fermeture motorisée
Alimentation de l'option	12 V DC
Lampe témoin	Fin de course intégré pour signaler marchepied non rentré
Montage	Fixation au plancher, sur profilés ou sur châssis
Perçage requis	4 trous de diamètre 9 mm
Points de fixation	Trous A ou B + D (voir schéma)
Dépassement en position repliée	42 mm du châssis
Entretien	Nettoyage des parties articulées, dégivrage si nécessaire
Lubrification	Spray silicone
Contrôle périodique	Vérification du fonctionnement du fin de course (S2)
Sécurité	Ne pas créer de pincement ; marchepied doit être rentré pour la conduite
Utilisation	Camping-cars et caravanes

FOIRE AUX QUESTIONS - Single Step V10 THULE

Quelle est la charge maximale du Thule Single Step V10 ?

La charge statique maximale est de 200 kg.

Comment installer le marchepied ?

Percez 4 trous de diamètre 9 mm dans le plancher en suivant les coordonnées du schéma. Utilisez les trous A ou B + D des deux côtés. Fixez solidement le marchepied au véhicule.

Peut-on motoriser le marchepied ?

Oui, avec le kit de modernisation V10-12 V (réf. 308917) qui permet l'ouverture et la fermeture motorisées.

Comment entretenir le marchepied ?

Nettoyez les parties articulées pour enlever la saleté. En cas de gel, dégivrez les mécanismes. Lubrifiez avec un spray silicone et vérifiez régulièrement le fin de course (S2).

Que faire si le marchepied ne fonctionne pas à cause du gel ?

Dégivrez complètement les parties articulées, puis lubrifiez avec un spray silicone pour assurer un fonctionnement fluide.

Quelle lampe témoin doit être branchée ?

Une lampe témoin (L) au tableau de bord, branchée via le fin de course (S2) sur la borne des accessoires ou un relais activé au démarrage. Elle s'allume si le marchepied n'est pas rentré.

Quelles normes respecte le marchepied ?

Il respecte les normes EN 1646-1 (camping-cars) et EN 1645-1 (caravanes).

Dois-je rentrer le marchepied en roulant ?

Oui, impératif pour la sécurité et pour éviter des dommages. Le marchepied doit toujours être replié pendant la conduite.

Puis-je utiliser le marchepied sur tout type de véhicule ?

Le montage doit être adapté : fixation à travers le plancher, sur profilés incorporés ou sur châssis. Avant de percer, vérifiez l'absence d'obstacles (câbles, conduites).

Comment fermer le marchepied ?

Soulevez légèrement le marchepied avec le pied (1) pour le déverrouiller, puis poussez-le vers le haut (2) pour le replier complètement.

MODE D'EMPLOI Single Step V10 THULE

Lisez cette notice attentivement. Un montage ou un usage non conforme annule tout droit à la garantie.

1-NORMES

Pour satisfaire aux normes EN 1646-1 (camping-cars) et EN 1645-1(caravanes), la marche déployée ne peut pas se couver à plus de 400mm du sol et doit se situer entre 200 et 300mm de la marche suivante.

2-Montage du marchepied

Ces instructions de montage sont données uniquement à titre indicatif. Selon le type de véhicule, la fixation du marchepied peut se faire de différentes manières :

a. À travers le plancher, b. dans des profilés incorporés dans le plancher, c. sur une construction spécialement soudée ou boulonnée au châssis.

• Avant de percer les trous, assurez-vous auprès du vendeur ou du fabricant qu'il n'y a pas d'obstacles du côté intérieur, tels que des câbles électriques, des conduites de gaz...
• Percez 4 trous de diam. 9mm dans le plancher suivant les coordonnées de la figure. Utilisez dans tous les cas les trous A ou B, +D, des deux côtés. Tenez compte de ce que le marchepied dépasse de 42mm du châssis en position repliée.
• Ne créez pas de danger de pincement supplémentaire (doigts, jambes,...) avec les éléments avoisinants du véhicule. Montez le marchepied Thule et veillez à ce que le marchepied reste démontable par après.

3 - Raccordement d'une lampe d'avertissement (l)

Un fin de course (S2) est monté sur le marchepied Thule et est enclenché lorsque le marchepied est replié. À cet interrupteur doit être branchée une lampe témoin (L) du tableau de bord qui s'allume au démarrage du véhicule si le marchepied n'est pas rentré.

Reliez suivant le schéma l'interrupteur via la lampe à :

a. la borne des accessoires électriques (position 1) du contact de clé (S1).

b. la borne positive du relais qui est activé au démarrage du véhicule.

4-Mode d'emploi

• Le marchepied est commandé manuellement (S1).
• Tirez à la main sur l'arête inférieure du marchepied pour ouvrir le marchepied
• Soulevez légèrement le marchepied avec le pied (1) pour fermer le marchepied (2)
• La charge statique maximale est de 200kg
• Faites attention à ce que le marchepied soit toujours rentré pour la conduite.

Entretien

Il se pourrait que le marchepied ne fonctionne plus à cause de la saleté ou du gel. Dans ce cas, les parties articulées doivent être nettoyées ou dégelées. Les parties articulées peuvent être lubrifiées à l'aide d'un spray à la silicone. Veillez à la maintenir le marchepied propre et contrôlez régulièrement le fonctionnement du fin de course (S2).

Option

Kit de modernisation V10-12 V (308917) pour l'ouverture et la fermeture motorisées du marchepied.
