TVAC10032 - Écran informatique ABUS - Notice d'utilisation et mode d'emploi gratuit

Marque	ABUS
Modèle	TVAC10032
Type de produit	Écran LED 19,5 pouces
Résolution	1920 x 1080 (Full HD)
Format d'image	16:9
Rapport de contraste	1000:1
Luminosité	300 cd/m²
Angle de vue (horizontal / vertical)	160° / 170°
Temps de réponse	5 ms
Nombre de couleurs	16,7 millions
Entrées vidéo	1x HDMI, 1x DVI, 1x VGA
Entrée audio	1x prise jack 3,5 mm
Haut-parleurs	2 haut-parleurs intégrés
Norme VESA	100 x 100 mm
Alimentation	12 V CC (bloc d'alimentation fourni)
Consommation électrique	20 W
Température de fonctionnement	-10 °C à +40 °C
Dimensions (L x H x P)	470 x 360 x 143 mm
Poids	2,8 kg
Langues OSD	Allemand, anglais, français, néerlandais, danois, polonais, italien, espagnol
Télécommande	Oui, fournie
Entretien et nettoyage	Chiffon sec ou légèrement humide, pas de produits chimiques. Débrancher avant nettoyage.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement le bloc d'alimentation fourni. Éviter liquides et surtensions.
Réparabilité	Produit non réparable par l'utilisateur. Aucune pièce détachable.

FOIRE AUX QUESTIONS - TVAC10032 ABUS

Comment allumer l'écran TVAC10032 ?

Pour allumer l'écran, appuyez sur la touche marche/arrêt située à l'avant ou utilisez la télécommande fournie. Assurez-vous que le bloc d'alimentation est branché.

Comment régler la luminosité de l'écran ?

Appuyez sur la touche MENU pour ouvrir le menu OSD. Naviguez vers le menu Image avec la touche SOURCE. Sélectionnez Luminosité et ajustez la valeur (0-100) avec les touches + et -.

Que faire si l'écran n'affiche aucune image ?

Vérifiez d'abord que l'écran est allumé et que le câble d'alimentation est correctement branché. Ensuite, appuyez sur la touche SOURCE pour sélectionner la bonne entrée (HDMI, DVI ou VGA). Assurez-vous que la source (ordinateur, enregistreur) envoie bien un signal.

Comment brancher un ordinateur sur cet écran ?

Utilisez un câble HDMI, DVI ou VGA pour connecter l'ordinateur à l'entrée correspondante de l'écran. Si vous utilisez VGA et souhaitez du son, branchez également un câble audio jack 3,5 mm de l'ordinateur à l'entrée AUDIO-in de l'écran.

Comment monter l'écran au mur ?

L'écran est compatible avec la norme VESA 100 x 100 mm. Utilisez un support mural adapté (par exemple le TVAC10500 d'ABUS). Suivez les instructions de montage du support et assurez-vous que l'écran est débranché avant de commencer.

Comment nettoyer l'écran ?

Débranchez d'abord l'écran. Nettoyez-le avec un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau tiède. N'utilisez jamais de produits chimiques ou de nettoyants agressifs. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

Quelles sont les précautions de sécurité essentielles ?

N'ouvrez jamais le boîtier. Utilisez uniquement le bloc d'alimentation fourni. Évitez l'exposition aux liquides et ne surchargez pas les prises. Assurez une aération suffisante et respectez la plage de température de fonctionnement (-10 °C à +40 °C). En cas de problème, débranchez immédiatement.

Quelles langues sont disponibles dans le menu OSD ?

Le menu OSD est disponible en : allemand, anglais, français, néerlandais, danois, polonais, italien et espagnol. Vous pouvez changer la langue dans le menu Menu OSD > Langue.

Quelle est la résolution maximale supportée ?

L'écran supporte une résolution maximale de 1920 x 1080 pixels (Full HD) en format 16:9. La reconnaissance du signal est automatique.

Quelle est la consommation électrique de l'écran ?

La consommation électrique de l'écran est de 20 W en fonctionnement. L'alimentation requise est de 12 V CC via le bloc d'alimentation fourni.

MODE D'EMPLOI TVAC10032 ABUS

Manuel d'utilisateur

Version 07/2017

CE

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Introduction

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair à l’intérieur d’un triangle est utilisé en cas de danger pour la santé, par exemple risque d’électrocution.
	Le pictogramme représentant un point d’exclamation dans un triangle indique la présence, dans ce manuel d’utilisateur, d’instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et d’instructions d’utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d’utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité. La garantie est alors considérée comme invalidée.

Cet appareil a été fabriqué dans le respect des normes de sécurité internationales. Veuillez lire attentivement les consignes de sécurité suivantes.

Consignes de sécurité

1. Alimentation électrique

N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Débranchez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation.

1. Surcharge

Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Liquides

Installez l'appareil uniquement dans des locaux secs et protégés de la poussière. Protégez l'appareil de sorte qu'aucun liquide ne puisse pénétrer à l'intérieur.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.

Avant le nettoyage, coupez l'alimentation électrique de l'appareil.

1. Aération

Les ouvertures d'aération de l'appareil ne doivent pas être recouvertes ni fermées Évitez que des objets pénètrent dans l'appareil, par exemple par les ouvertures d'aération.

1. Accessoires

Ne raccordez que des appareils expressément conçus à cet effet. Sinon, cela pourrait provoquer un danger ou endommager l'appareil.

1. Lieu d'installation

Installez l'appareil uniquement dans des locaux secs et protégés de la poussière. Protégez l'appareil de sorte qu'aucun liquide ne puisse pénétrer à l'intérieur.

Ne placez pas l'écran à proximité immédiate d'appareils de chauffage, de fours, d'autres sources de chaleur ou en plein soleil.

Utilisez l'appareil uniquement dans des endroits où la température se situe dans la plage de température ambiante admissible, entre -10 et 40 °C.

Avertissements

Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d'utilisation et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

3. Ne pliez pas et n'entortillez pas le câble secteur.
4. Pour débrancher l'appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble secteur.

5. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine en plastique du câble ne puisse pas fondre.

6. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

7. N'ouvrez jamais le boîtier ou le bloc d'alimentation.

8. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

9. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

10. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du secteur et signalez la panne à votre revendeur.

Écran LED

• Une forte pression peut endommager l'écran LED.
• Un usage du système dans un environnement froid peut mener à des erreurs d'affichage sur l'écran. Il ne s'agit cependant pas d'un défaut. L'écran LED fonctionne à nouveau normalement dès que la température de l'environnement augmente.
• Malgré le respect de standards de qualité élevés lors de la fabrication, il peut arriver que des points clairs ou foncés apparaissent à certains endroits sur l'écran et ce, parfois de façon permanente. L'apparition de tels points est normale sur des écrans LED et ne constitue pas un défaut. Il est également possible qu'une image déformée soit encore visible pendant plusieurs secondes après l'extinction de l'écran.

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme....9
2. Étendue de la livraison ....9
3. Caractéristiques et fonctions....9
4. Description des raccordements.... 10
5. Montage....11

5.1 Alimentation électrique.... 11
5.2 Aération 11
5.3 Montage encastré 11

1. Explication des touches 12
2. Sélection du signal d'entrée.... 13
3. Menu affiché à l'écran....14

8.1 Image 14
8.2 Position 15
8.3 Menu OSD 15
8.4 Entrée....15

1. Maintenance et nettoyage 16

9.1 Maintenance.... 16
9.2 Nettoyage 16

1. Élimination .... 16
2. Caractéristiques techniques.... 17

1. Utilisation conforme

L'écran LED 19.5" affiche les images en haute définition (Full HD 1080p) au format 16:9. Ses raccordements HDMI, DVI et VGA offrent une flexibilité optimale pour raccorder l'écran à l'enregistreur et à l'ordinateur. En outre, les haut-parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. La télécommande fournie permet de commander facilement toutes les fonctions à distance.

Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme VESA.

Vous trouverez une description détaillée de ses fonctions au chapitre « 3. Caractéristiques et fonctions ».

2. Étendue de la livraison

Blank white rectangular frame with no text, symbols, or markings

Écran

Bloc d'alimentation (câbles d'alimentation UE et R-U. compris)

Remote control

Câble HDMI

3. Caractéristiques et fonctions

• Contraste plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED
• Convient à un fonctionnement continu
• Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA (VESA 100 x 100 mm)
• Nombreuses possibilités de raccordement
• Faible consommation électrique grâce à un écran LED économe en énergie

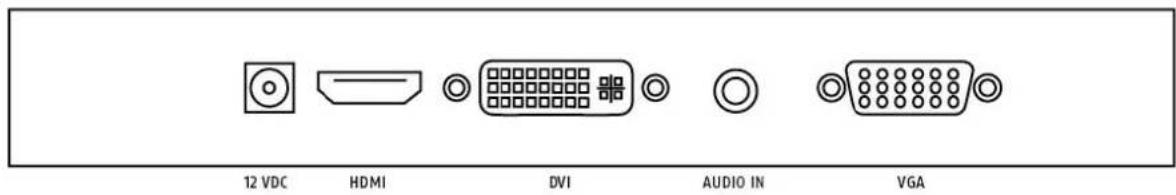

4. Description des raccordements

1 Alimentation électrique 12 V CC/3 AUtilisez uniquement le bloc d'alimentation fourni.
2 Entrée HDMI Interface pour les données multimédia
3 Entrée DVI Interface pour les données multimédia
4 AUDIO-in Prise jack 3,5 mm,	entrée de signal audio reliée à l'entrée VGA
5 Entrée VGA Entrée de signal	PC et enregistreur numérique

5. Montage

5.1 Alimentation électrique

Avant de commencer l'installation, assurez-vous que la tension secteur correspond bien à la tension nominale du bloc d'alimentation.

5.2 Aération

Vérifiez que l'aération est suffisante. Les ouvertures destinées à l'aération ne doivent pas être recouvertes.

5.3 Montage encastré

Pour le montage encastré, utilisez un support mural VESA compatible.

Des trous de fixation destinés au montage sont disposés en carré, à l'arrière de l'écran (VESA 100 x 100 mm). Ils sont compatibles avec le support mural TVAC10500 d'ABUS.

Veuillez tenir compte des instructions de montage livrées avec le support mural.

Pendant le montage, l'alimentation électrique de l'écran LED doit être coupée.

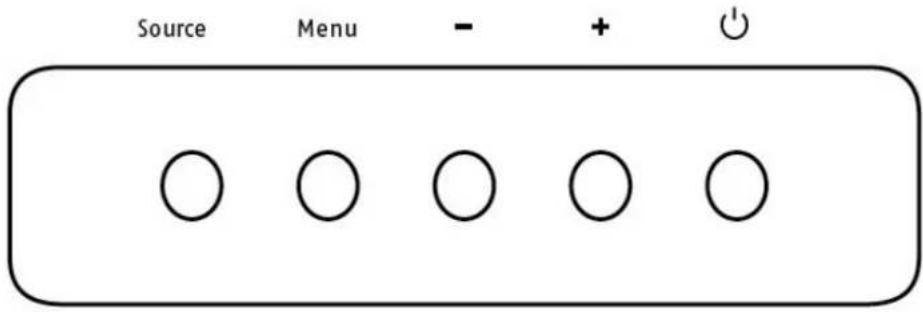

6. Explication des touches

Touche Description
SOURCE	Sélection des différents signaux d'entrée :VGA (entrée de signal PC ou enregistreur numérique)HDMI (entrée de signal numérique)DVI (entrée de signal numérique)Esc/dos
MENU	Affichage à l'écran (On-Screen-Display)Ouverture/Sortie d'un menu et du menu
+	Augmentation du volume lors du fonctionnementAugmentation de la valeur affichée à l'écran
-	Diminution du volume lors du fonctionnementDiminution de la valeur affichée à l'écran
	Mise en marche/Arrêt de l'écran

7. Sélection du signal d'entrée

Pour sélectionner un signal d'entrée, appuyez sur la touche Source.

L'entrée sélectionnée s'affiche en haut à gauche de l'écran.

Appuyez sur SOURCE pour sélectionner l'entrée.

Vous pouvez choisir entre HDMI, DVI et VGA.

8. Menu affiché à l'écran

Pour activer le menu affiché à l'écran, appuyez sur la touche « Menu ». Les menus suivants sont disponibles pour procéder aux réglages de l'écran.

Image Réglages pour l'affichage de l'image
Position Réglages de la taille de l'affichage et de la position
Menu OSD Réglages OSD
Entrée Sélection de l'entrée
Audio Réglages audio

Tenez compte du fait que la structure du menu dépend du signal d'entrée.

8.1 Image

Pour procéder aux réglages de l'affichage de l'image, appuyez sur la touche MENU, puis sur la touche SOURCE pour sélectionner le premier menu. Le menu sélectionné est encadré. Le sous-menu est surligné en jaune.

La touche SOURCE vous permet de passer d'un point de sous-menu à un autre. En appuyant sur la touche + / -, vous pouvez augmenter ou diminuer les valeurs du sous-menu sélectionné.

Menu Description		Disponible en mode
Luminosité	Réglage de la luminosité(plage de sélection de 0 à 100)	HDMI, DVI, VGA
Contraste	Réglage du contraste de l'image(plage de sélection de 0 à 100)	HDMI, DVI, VGA
Température des couleurs	Réglage de la température des couleurs en « K » ou défini par utilisateur.	HDMI, DVI, VGA
Rouge	Réglage manuel du niveau de rouge HDMI, DVI, VGA
Vert	Réglage manuel du niveau de vert HDMI, DVI, VGA
Bleu	Réglage manuel du niveau de bleu HDMI, DVI, VGA
Netteté	Réglage de la netteté(plage de sélection de 0 à 100 %)	HDMI, DVI, VGA

8.2 Position

Dans ce menu, vous disposez des réglages pour la position de l'entrée VGA.

Menu Description		Disponible en mode
Position H	Décalage horizontal de l'image VGA
Position V	Décalage vertical de l'image VGA
Netteté	Synchronisation verticale(plage de sélection de 0 à 100)	VGA
Phase	Synchronisation horizontale(plage de sélection de 0 à 100)	VGA
Autoréglage	Autoréglage VGA

8.3 Menu OSD

Menu Description
Horizontal OSD	Décalage du menu Affichage à l’écran sur l’axe horizontal
Vertical OSD	Décalage du menu Affichage à l’écran sur l’axe vertical
Durée affichage	Réglage de la durée d'affichage du menu (plage de sélection de 5 à 30 s)
Langue	Sélection de la langue OSD.

8.4 Entrée

Menu Description
VGA	Sélection de la entrée VGA
DVI	Sélection de la entrée DVI
HDMI	Sélection de la entrée HDMI

9. Maintenance et nettoyage

9.1 Maintenance

Contrôlez régulièrement la sécurité technique du produit, par ex. l'état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles ;
  • l'appareil ne fonctionne plus.

Remarque :

le produit ne nécessite aucune maintenance. Aucune de ses pièces ne nécessite de maintenance ni de contrôle de votre part. N'ouvrez jamais l'appareil.

9.2 Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez légèrement le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques, car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

10. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

1. Caractéristiques techniques

Numéro de modèle TVAC10032
Type d'écran Écran LED
Taille de l'écran 19,5
Résolution 1920x1080
Espacement des pixels 0,2715 (H) x 0,2715 (V) mm
Format d'image 16:9
Filtre en peigne 3D
Reconnaissance du signal Automatique
Rapport de contraste 1000:1
Luminosité 300 cd/m	2
Niveaux de couleur 16,7 millions
Angle de vue horizontal /vertical 160° (H) x 170° (V)
Temps de réponse 5 ms
Plage de fréquences	30 - 80 KHz (H)/50 - 75 Hz (V)
Menu Affichage à l'écran	Affichage graphique à l'écran
Langues OSD	allemand, anglais, français, néerlandais, danois, polonais, italien, espagnol
Entrées	1x DVI, 1x VGA, 1x HDMI, 1x audio (prise jack de 3,5 mm)
Haut-parleurs 2 haut-parleurs intégrés
Alimentation électrique	12 V CC
Consommation de courant	20 W
Température de fonctionnement	-10° – +40 °C
Humidité de l'air	70 % max. sans condensation
VESA	100 x 100 mm
Dimensions (L x H x P)	470 x 360 x 143
Poids	2,8
