MODE D'EMPLOI FUAA50010 ABUS

Instructions pour l'installation

Deutsch

Ce mode d'emploi appartient à de produit.

Il contient des recommandations en ce qui concerne sa mise en service et sa manutention.

Vous trouvrez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Nederlands

Version logicielle 2.01.08

Le présent manuel s'applique à la version 2.01.08 du logiciel et à toutes les versions logicielles publiées antérieurement. Toutes les nouveaux applicables uniquement à partir d'une certaine version logicielle sont marquées, par exemple > = 2.00.00 . Tous les éléments applicables uniquement jusqu'à une certaine version logicielle sont également marqués, par exemple < 2.00.00 .

Déclaration de conformité

La société ABUS Security-Center déclare que l'équipement radioélectrique du type FUA50xxx est conforme à la directive RED 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante :

www.abus.com Recherche d'articles FUAA50xxxx/Downloads

La déclaration de conformité peut également être demandée à l'adresse suivante :

Déclaration de conformité 2
Sommaire 3

Guide de démarrage rapide 6

A qui s'adressent ces instructions d'installation ? 6
Installation de la centrale d'alarme Secvest 6
Programmation/configuration de la Secvest 6
Test de fonctionnement de la Secvest 6

Consignes de sécurité 7

Signification des pictogrammes 7
Utilisation conforme 7
Généralités 7
Alimentation electrique 8
Mode sans fil 9
Implantation de la centrale d'alarme 9
Priorite d'edition 9

Présentation de l'appareil 10

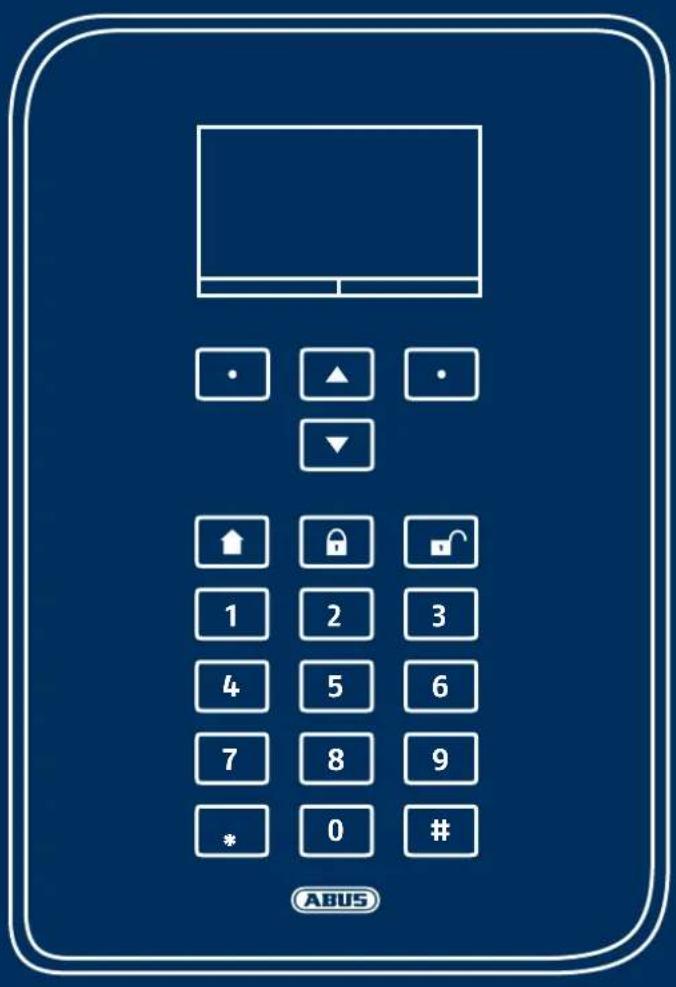

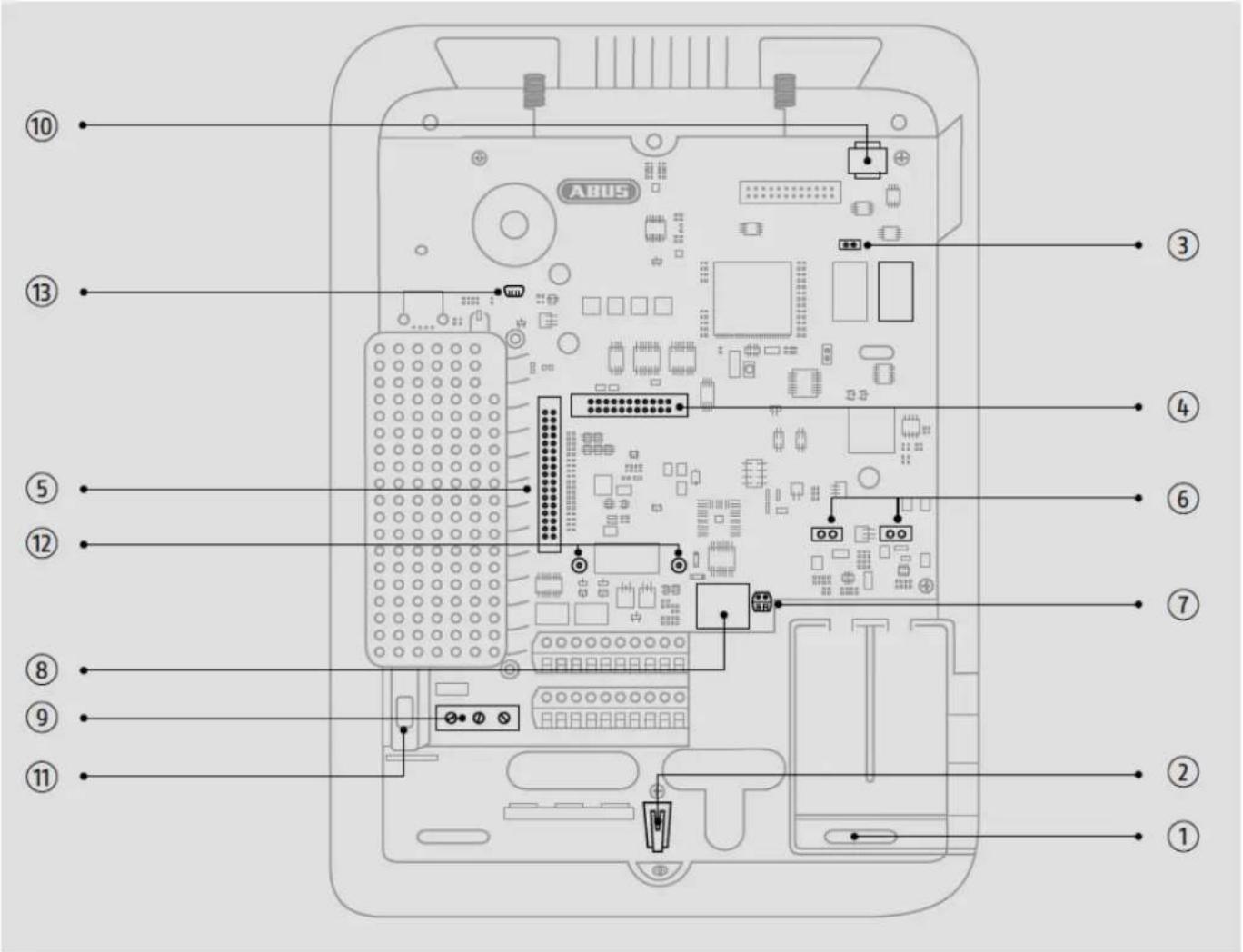

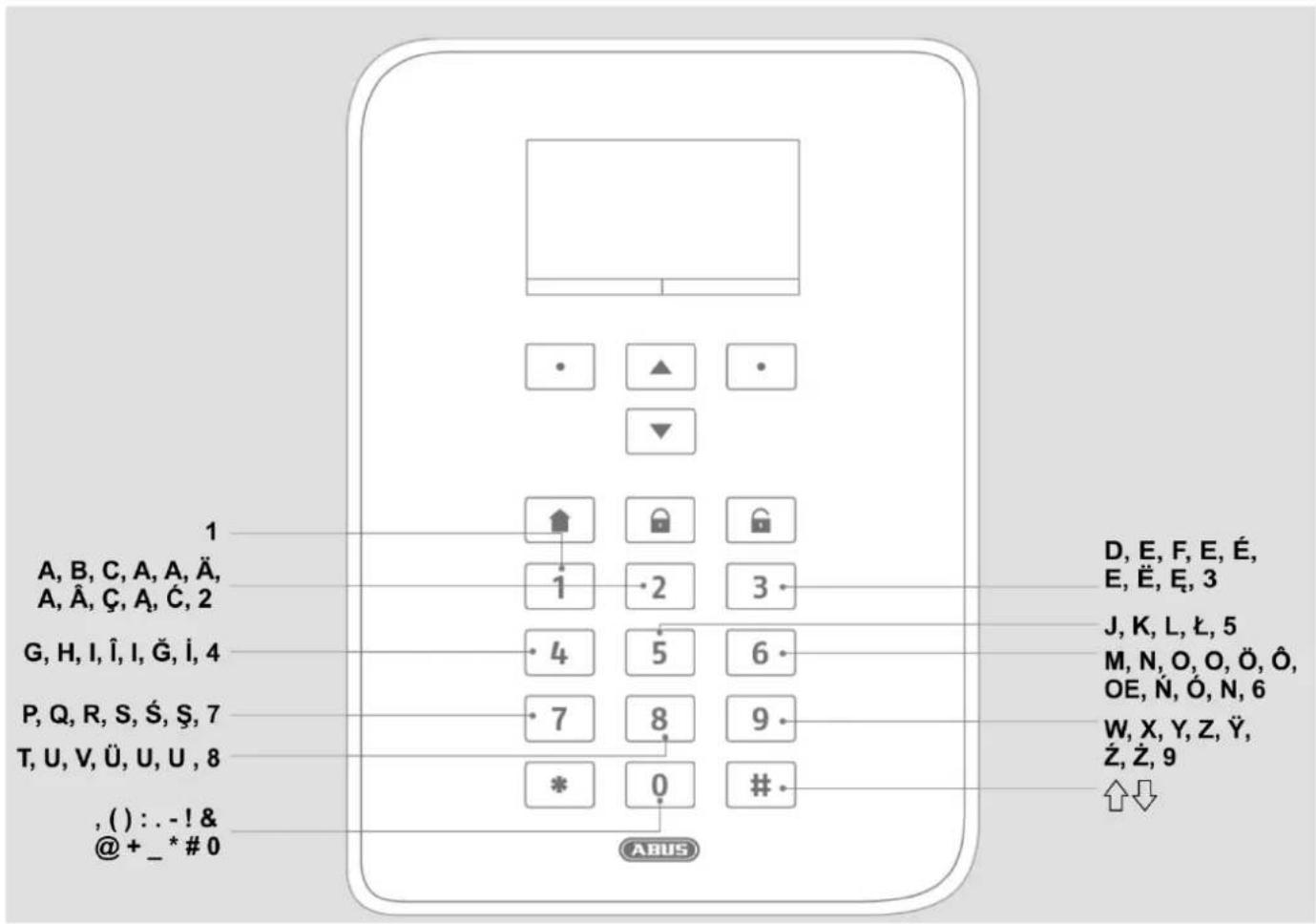

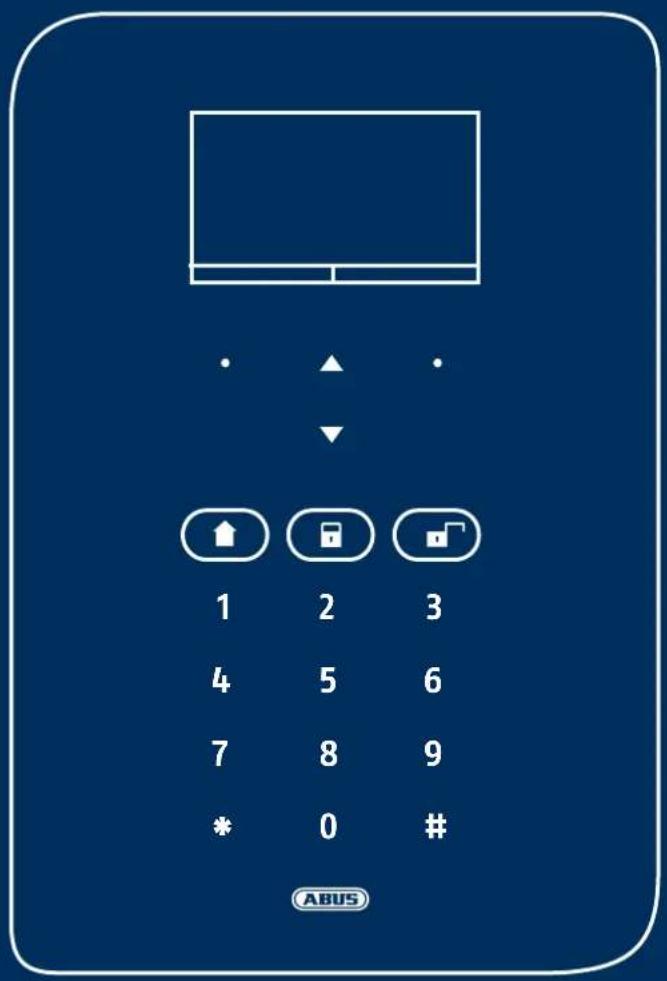

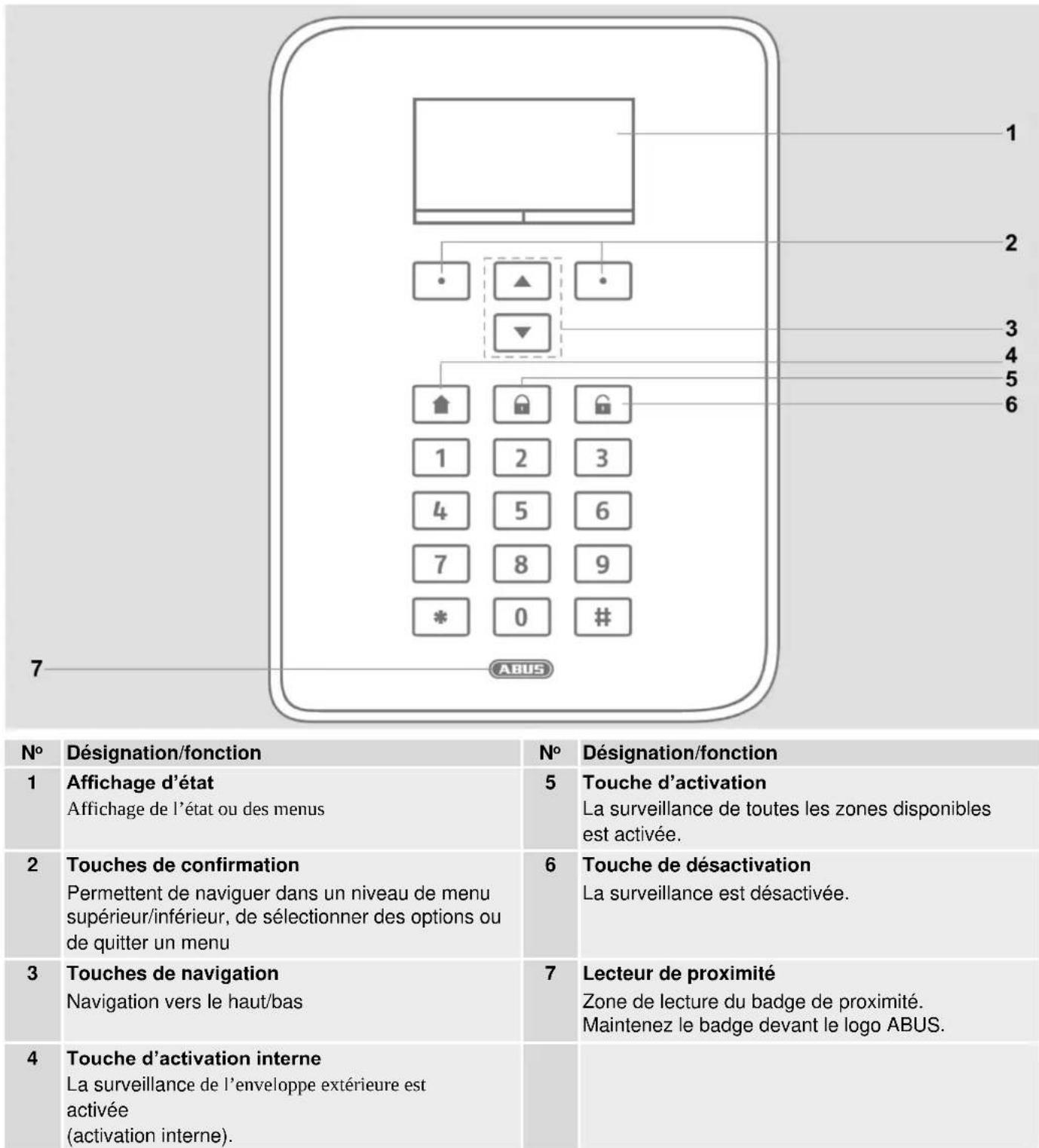

Vue avant. 10
Affectation des touches internationale 11
Dos de l'appareil (plaque de montage). 12

Introduction 14

Teres, definiptions 14

Montage / installation 21

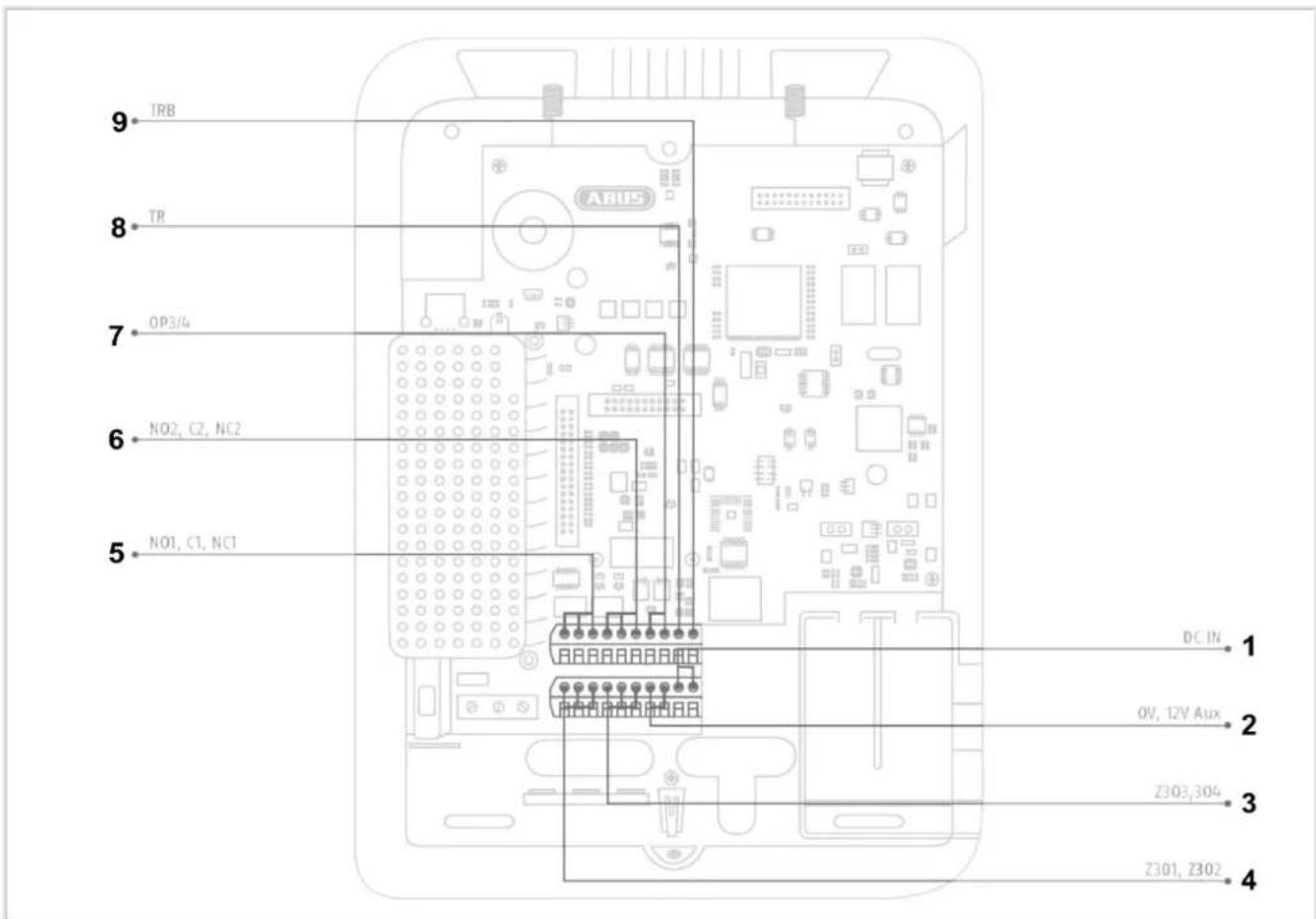

Aperçu des sorties, bornier 21
Fixation murale de la plaque de montage 22
Position du système d'alarme sans fil (centrale) 22
Fixation de la plaque de montage 22
Raccordement des peripheriques 23
Montage GSM en option (FUMO50000) 23
Insertion de la carte micro SD 23
Mesures finales 23
Remplacement de la partie supérieure, surface avant tactile, surface avant a touches 24

Mise en service 25

Première mise en service/restauration de la programmation d'usine 25
Si la centrale est déjà installée 26
Connexion au systeme d'alarme sans fil 26
Déconnexion du système d'alarme sans fil 26

Éléments de commande des menus 29

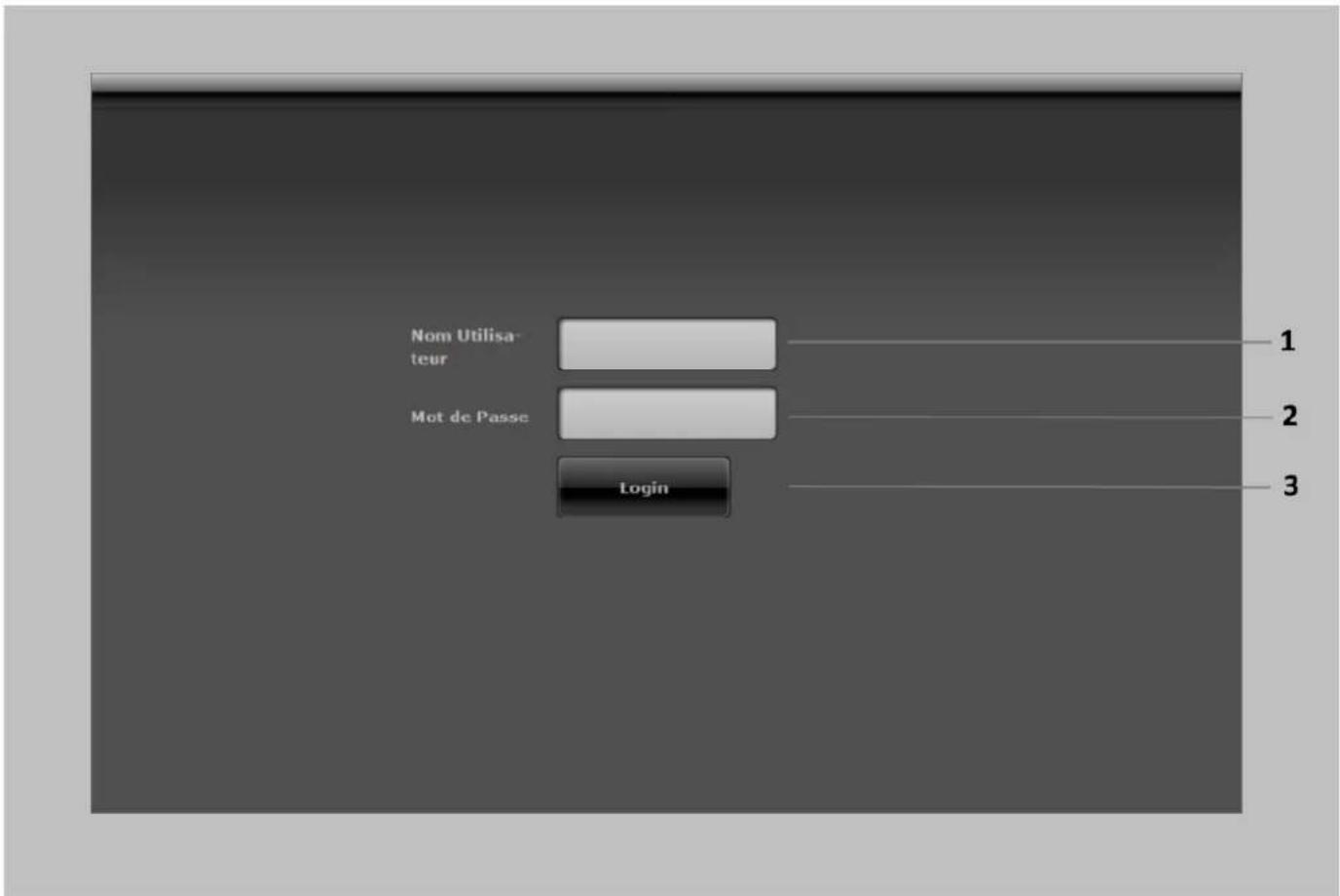

Ecran d'authentication 30

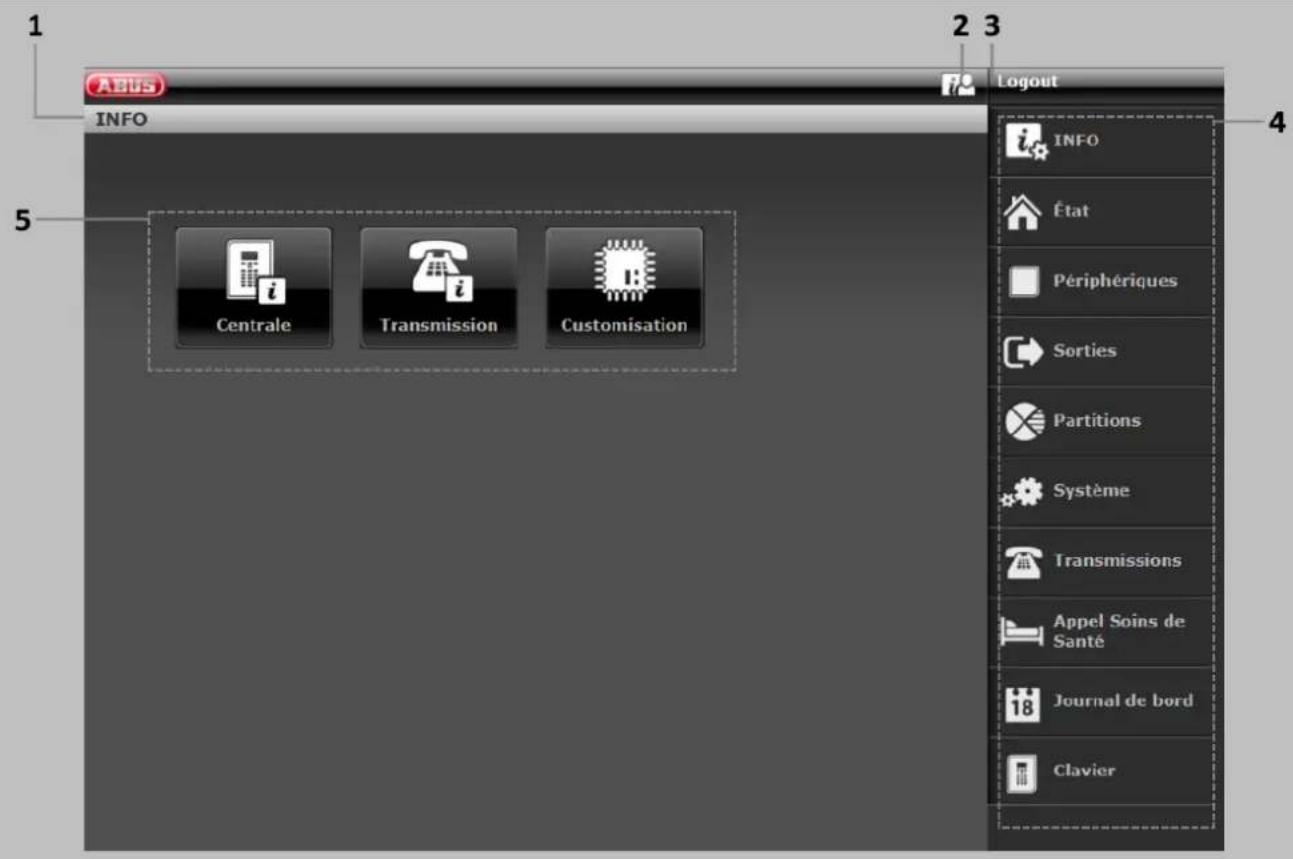

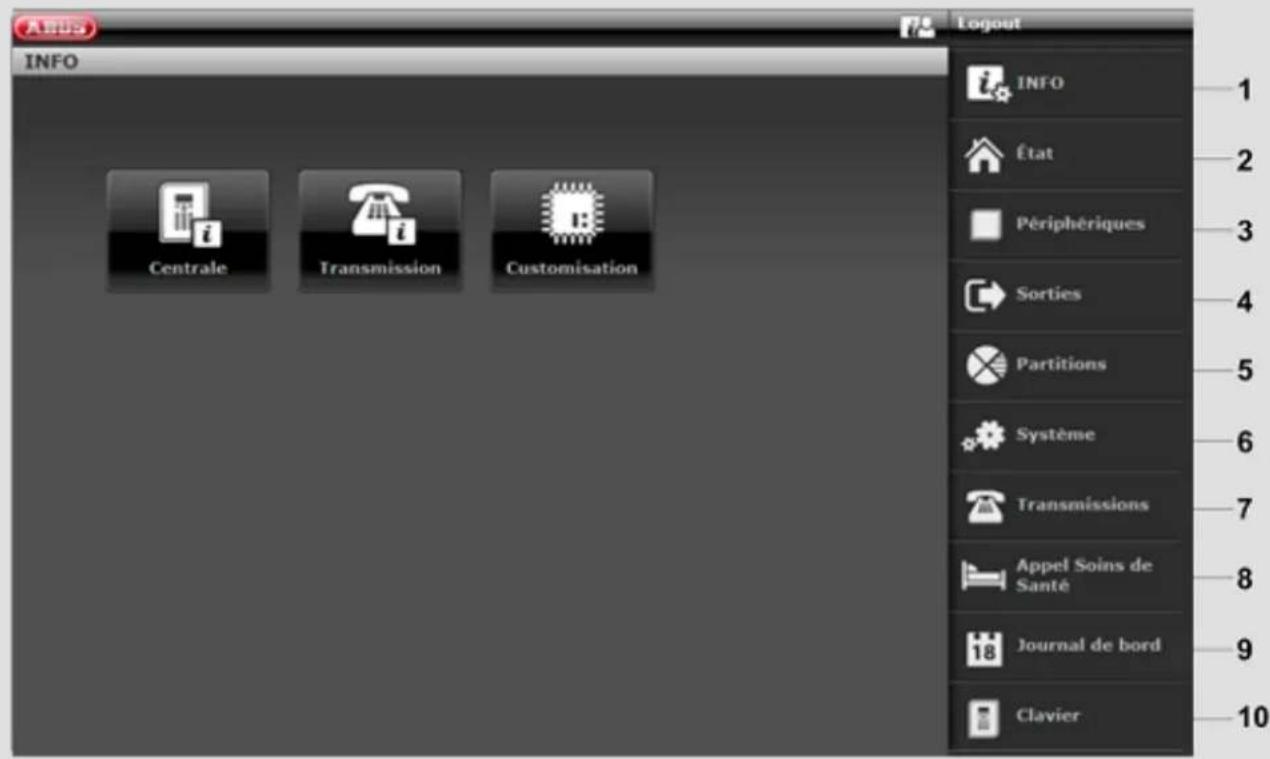

Menu principal 31

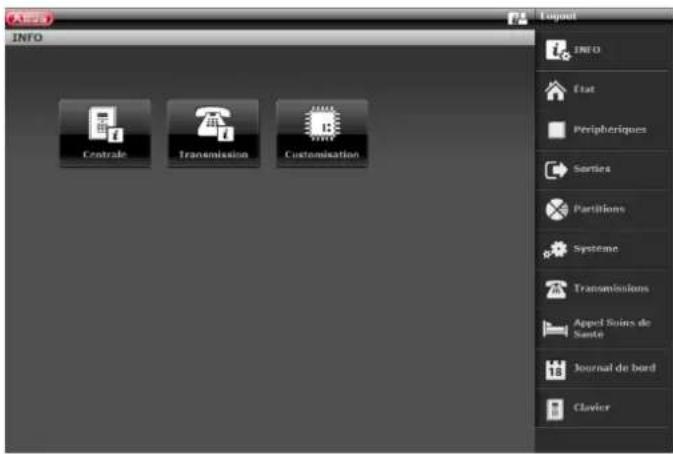

INFO 33

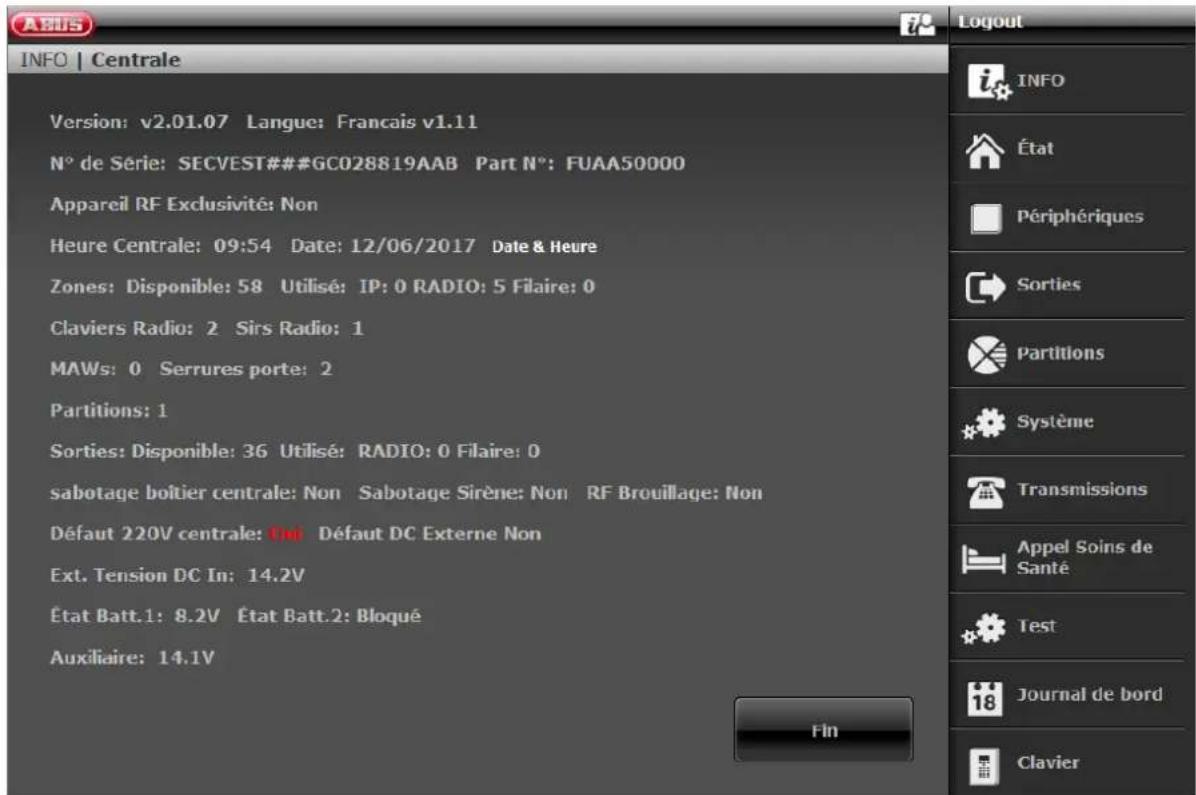

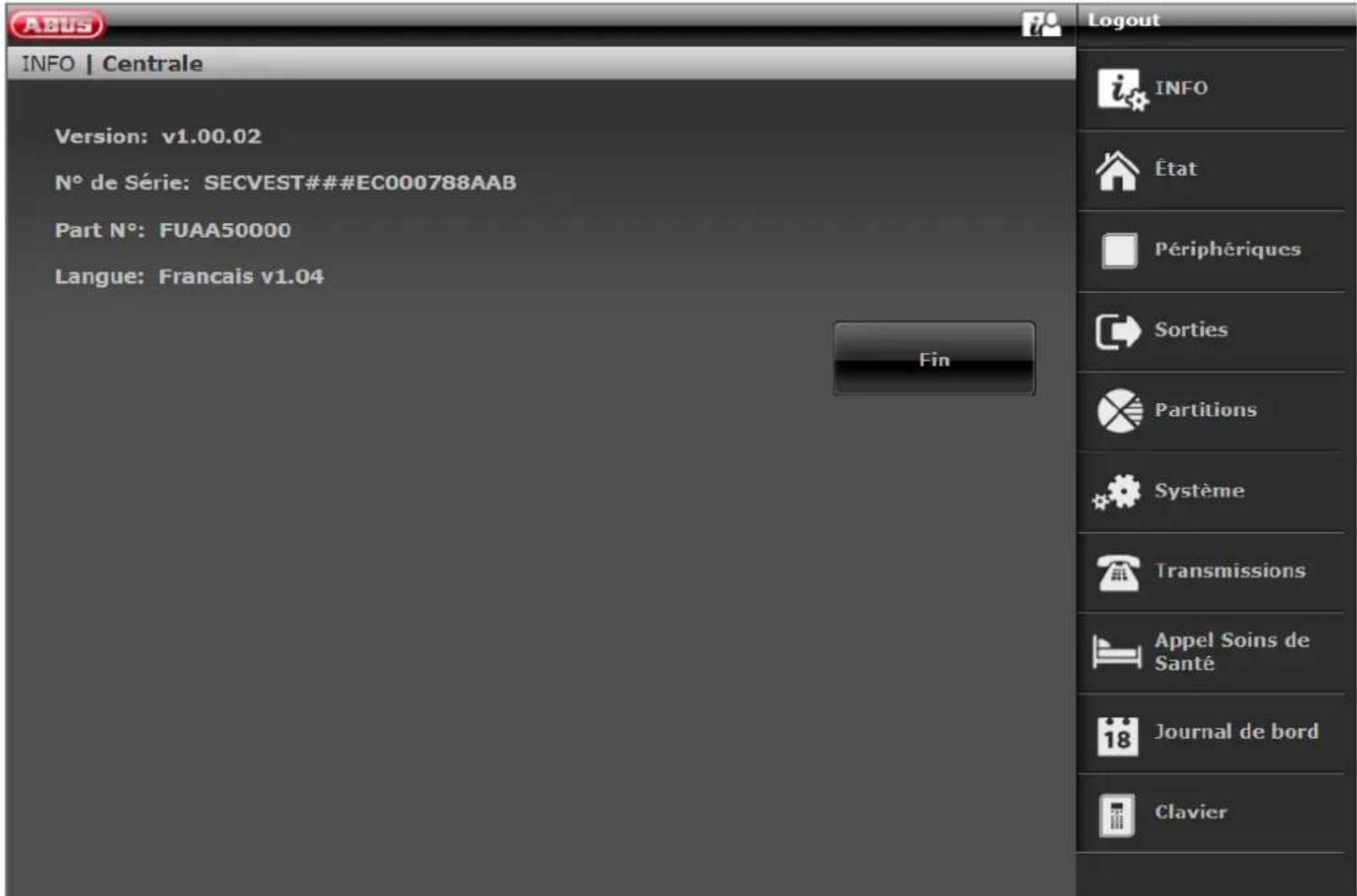

Centrale 33
Communication 35

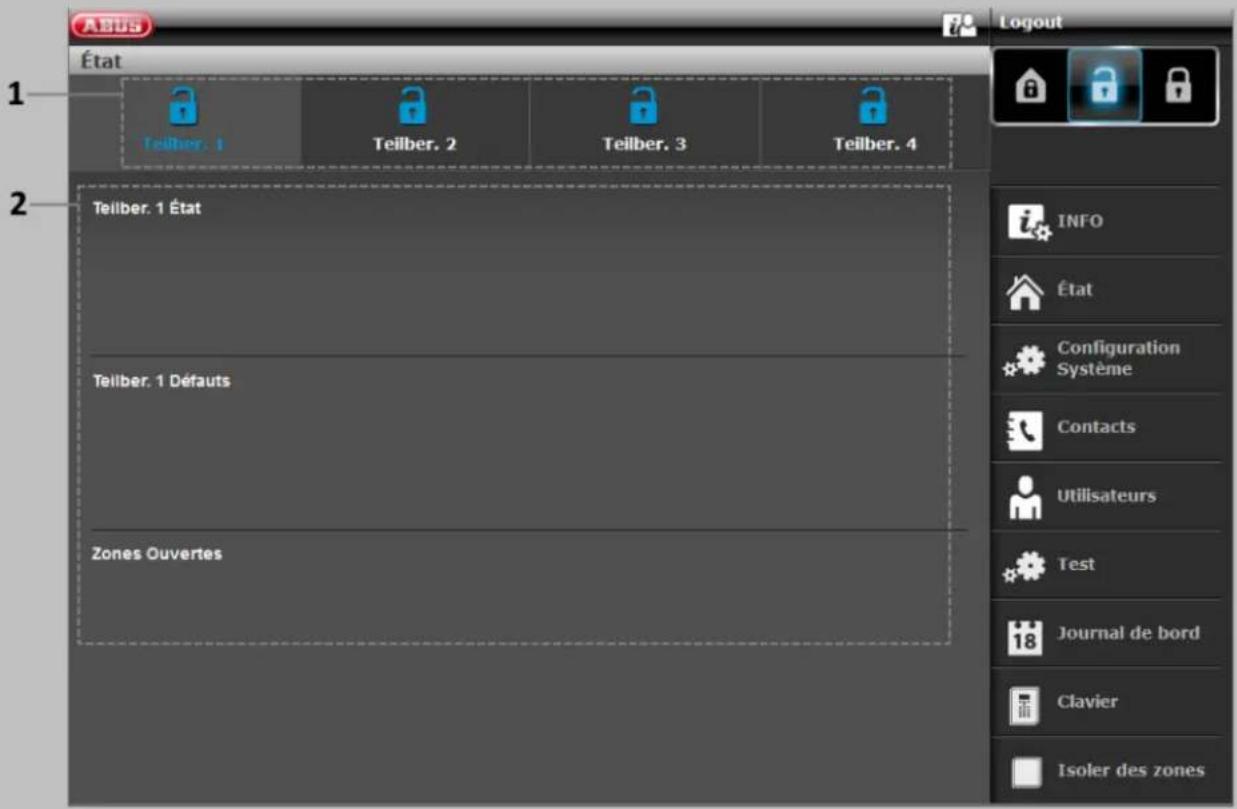

Etat. 38

Composants 39

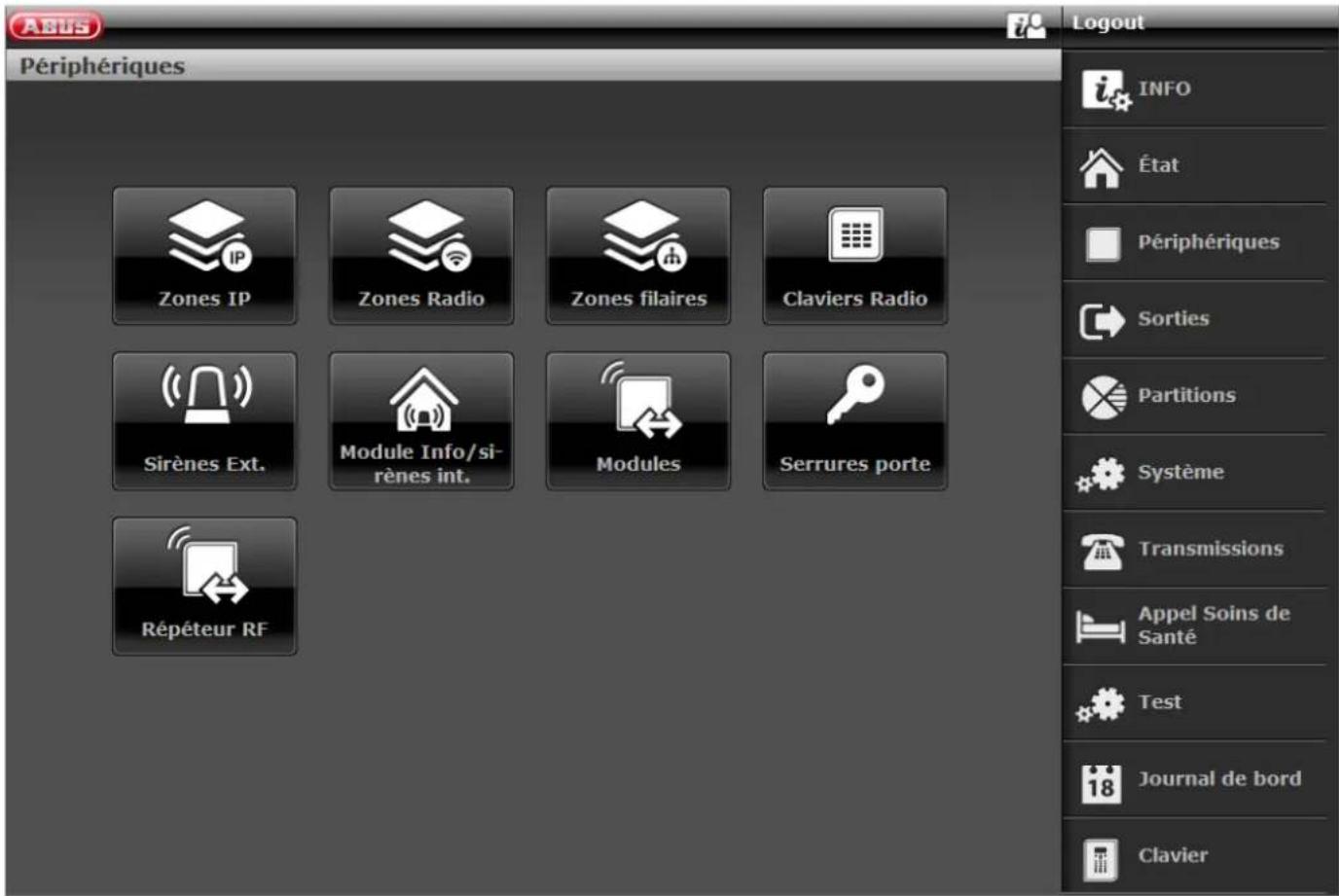

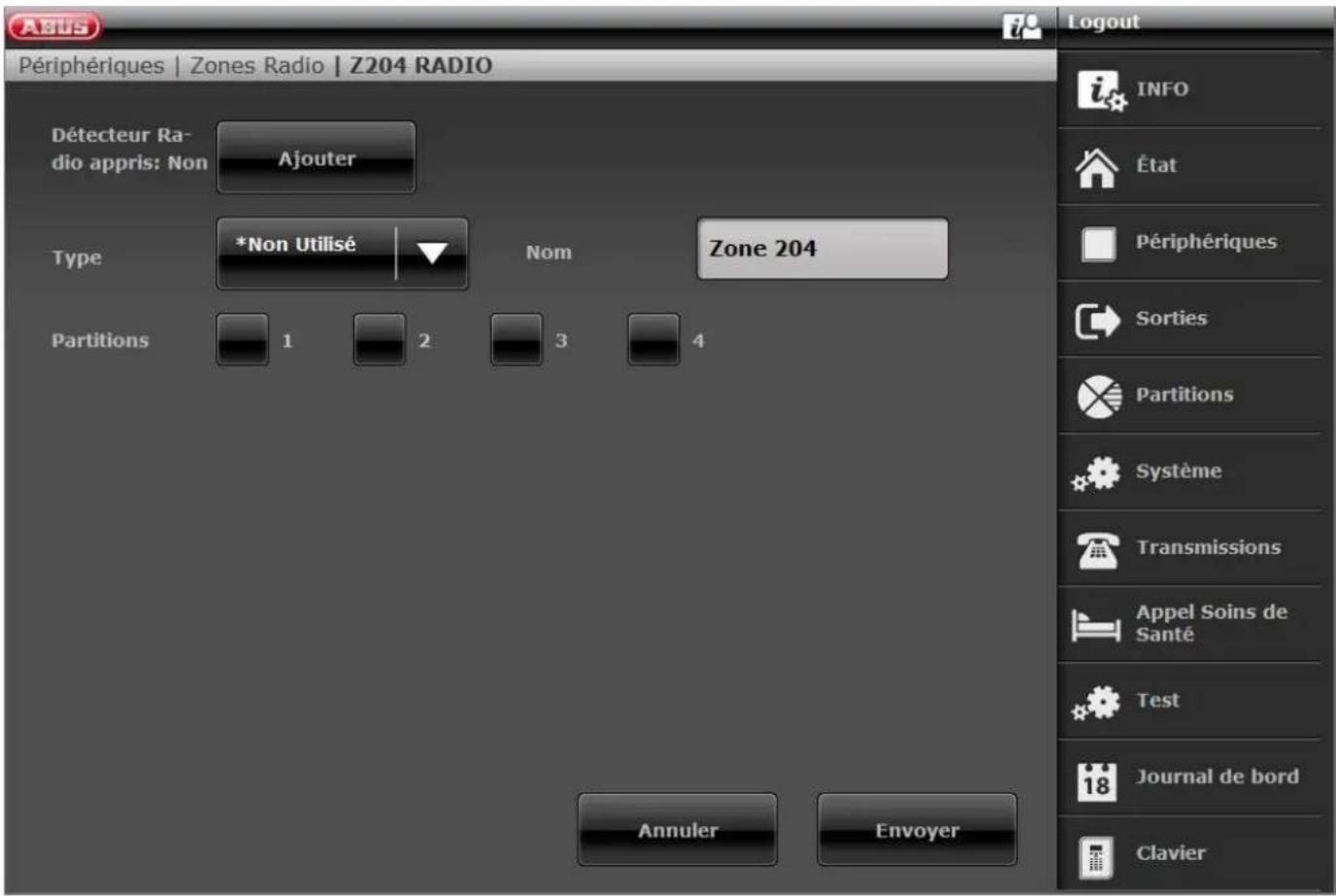

Programmation dans l'interface Web 39

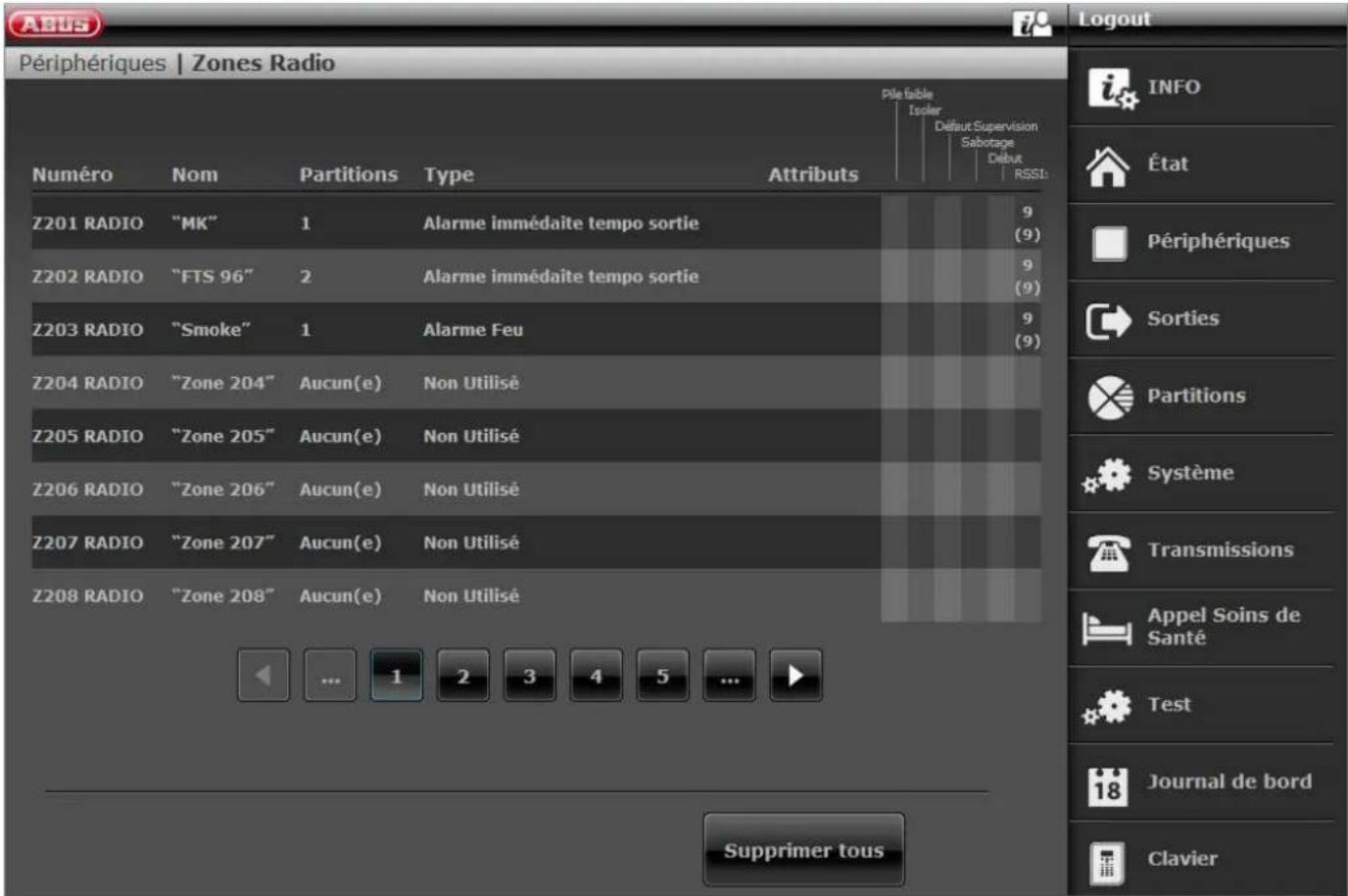

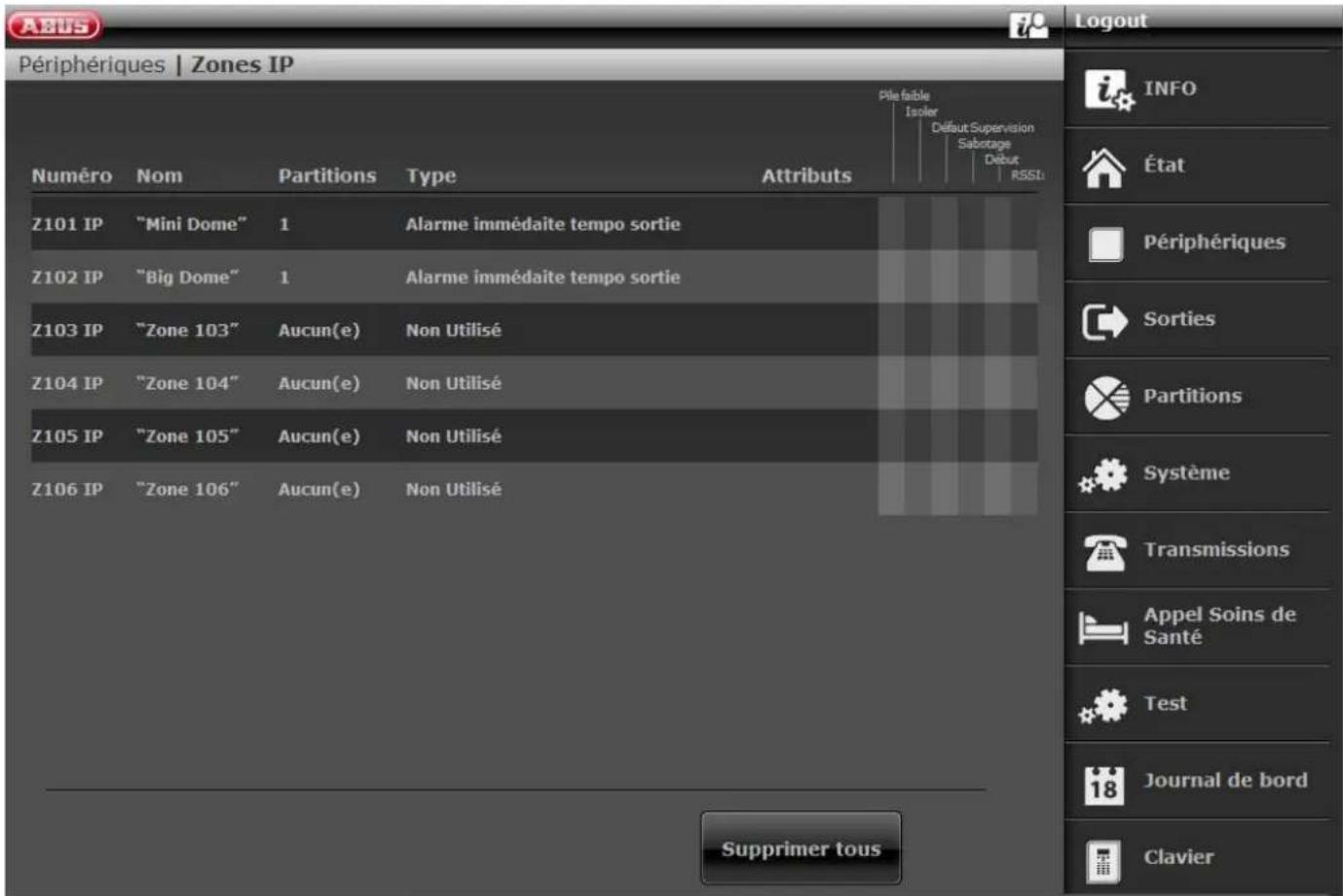

Décteur 41

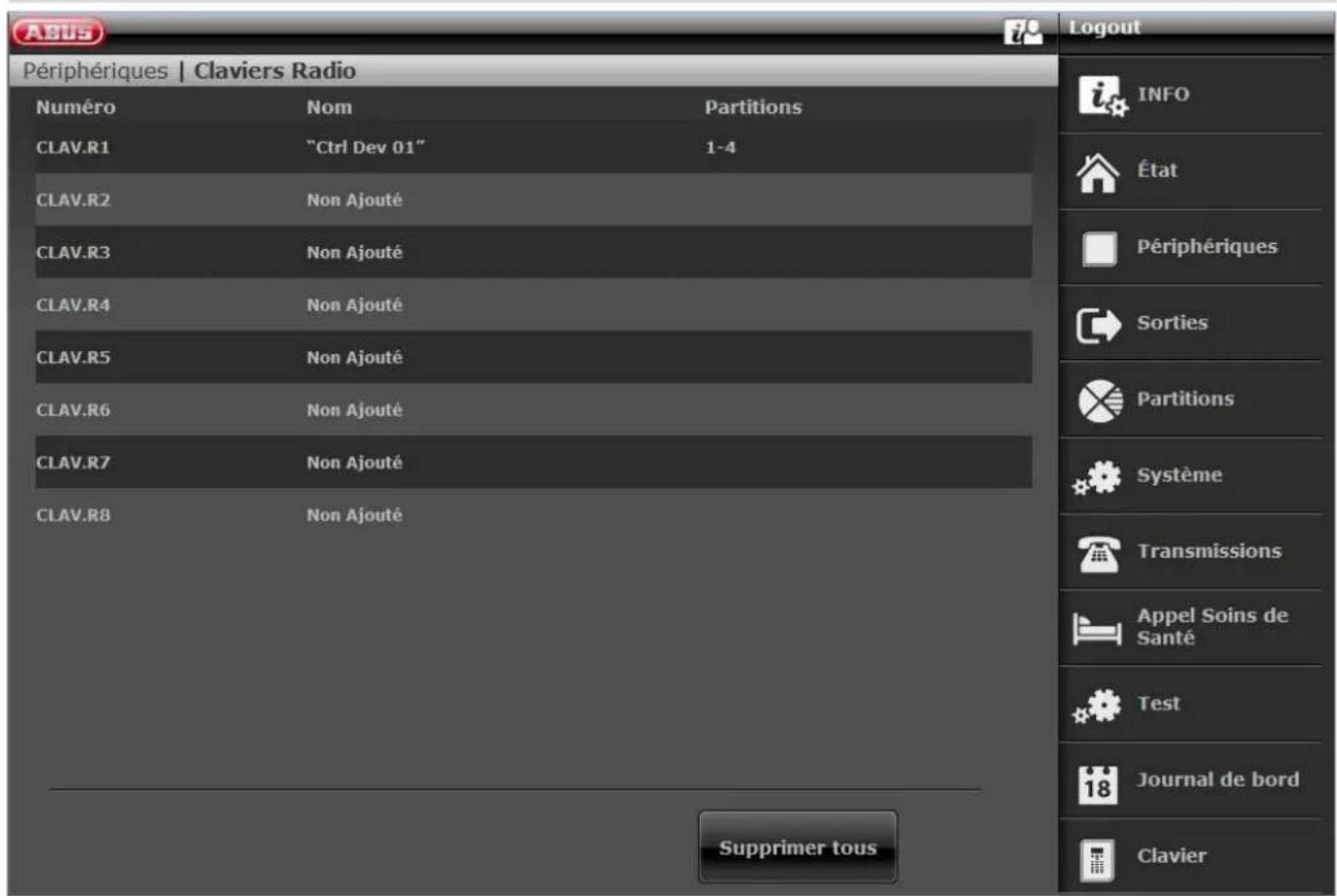

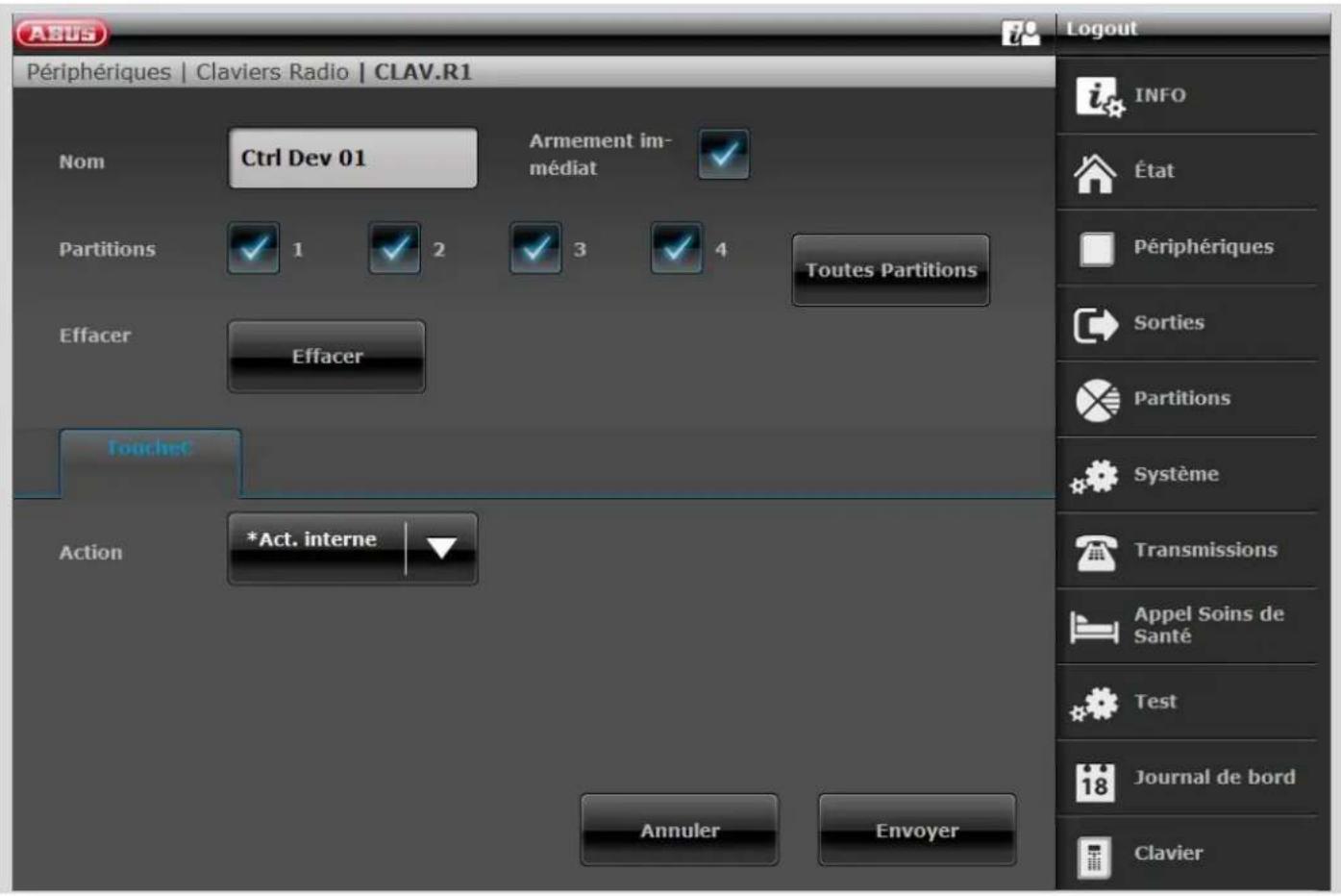

Clavier de commande sans fil 53

Ajouter un élément de commande sans fil 53

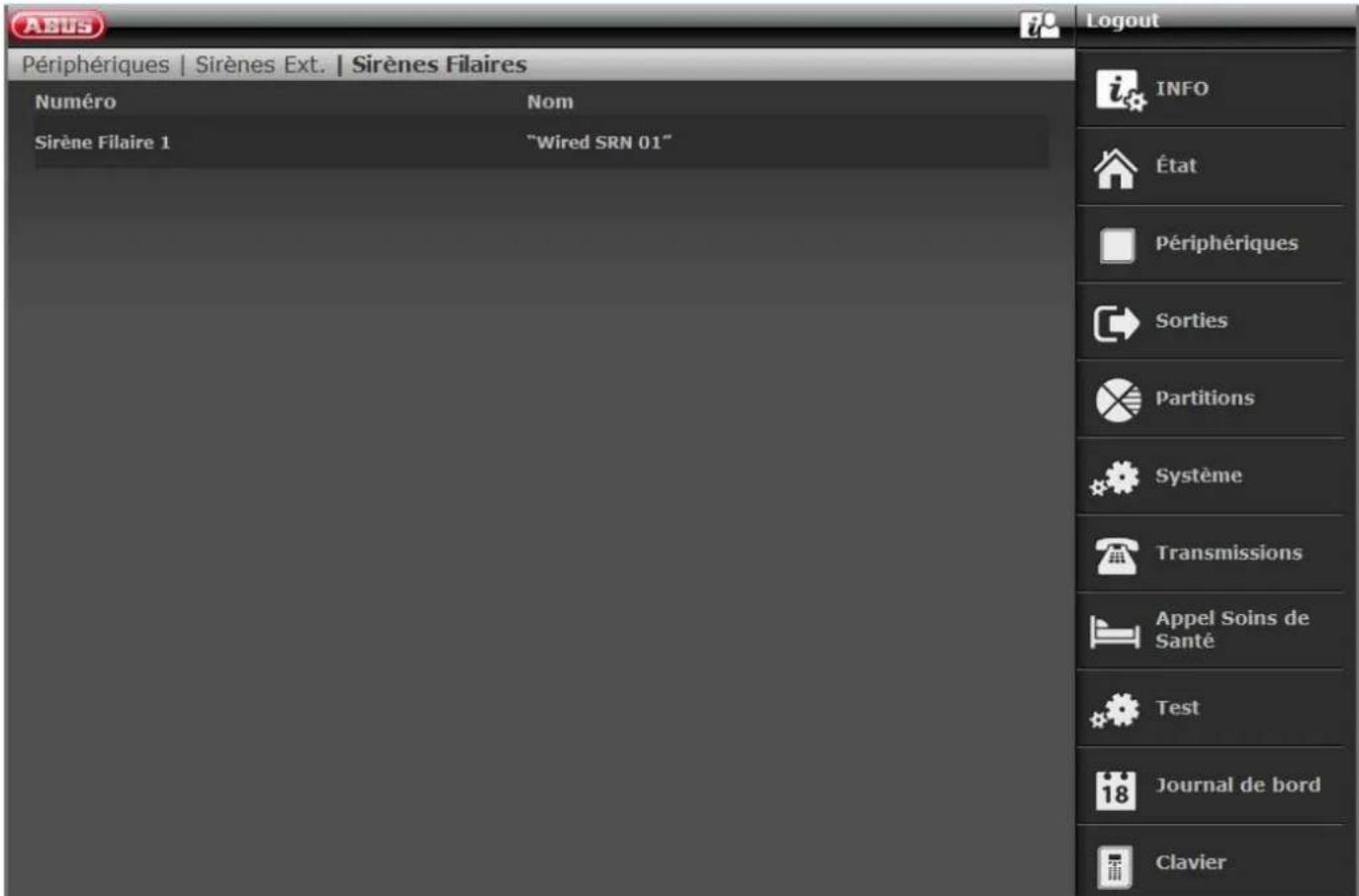

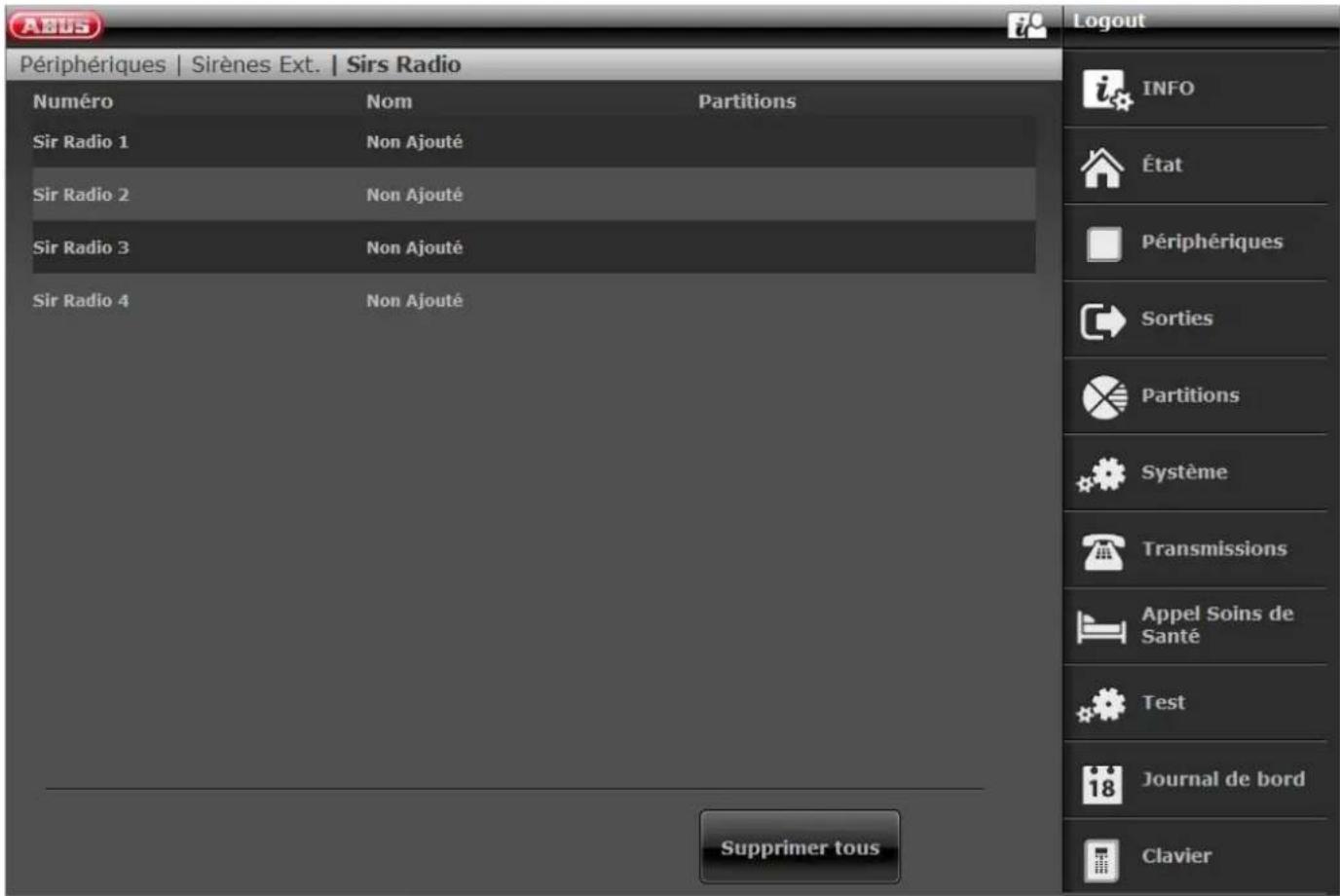

Sirénes extérieures 55

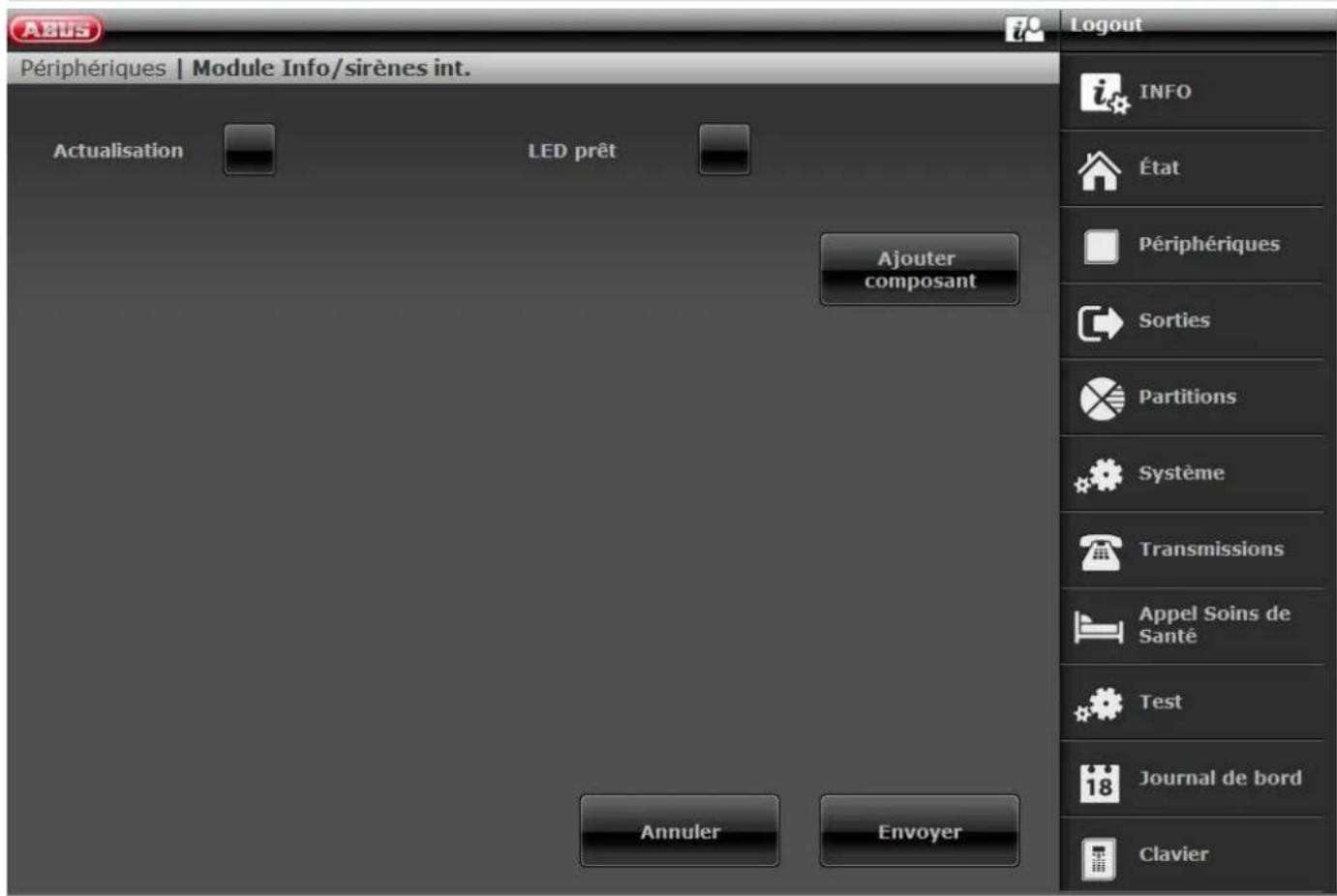

Module d'info/sirène d'intérieur 57

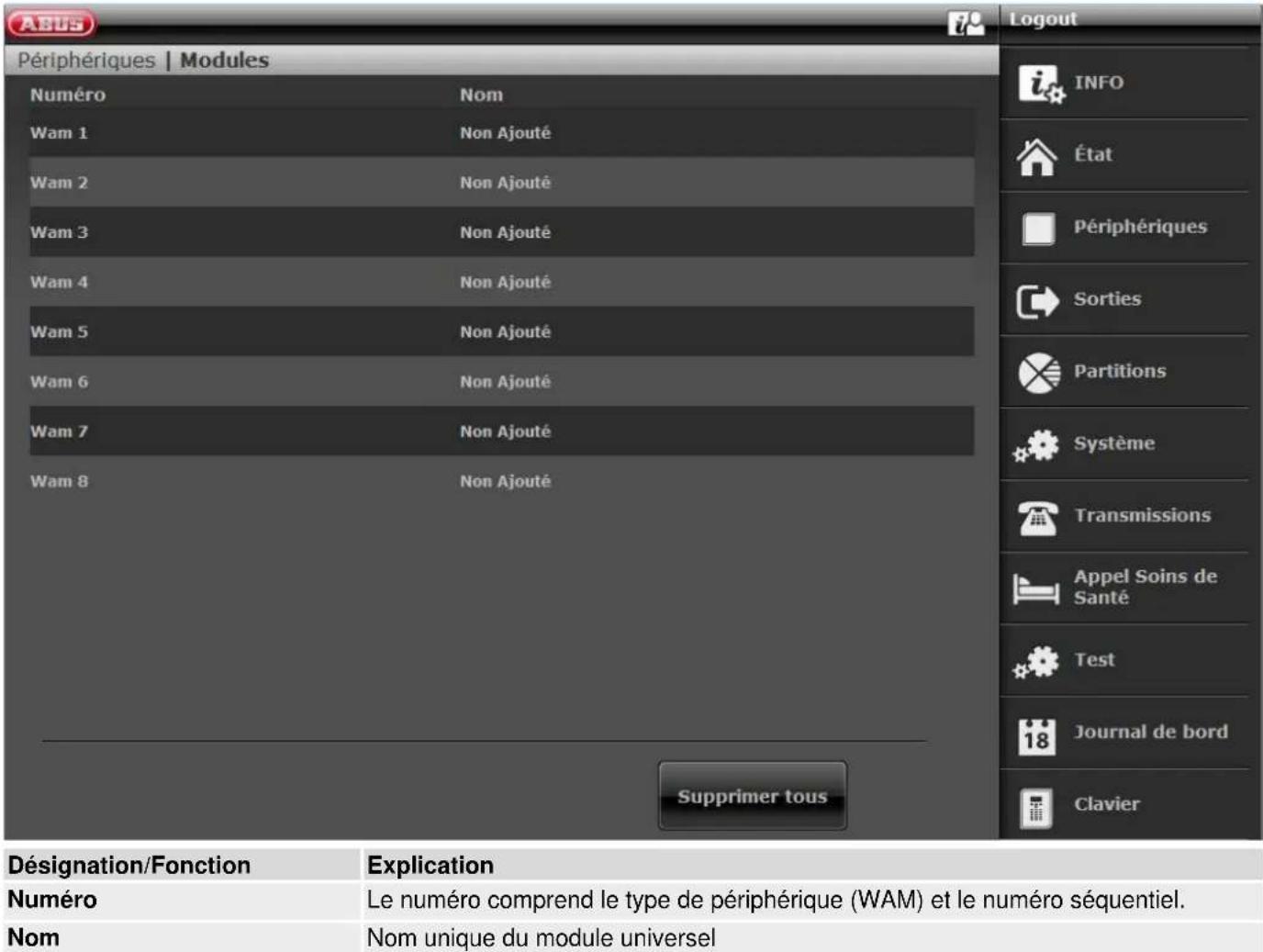

WAM (module universal) 58

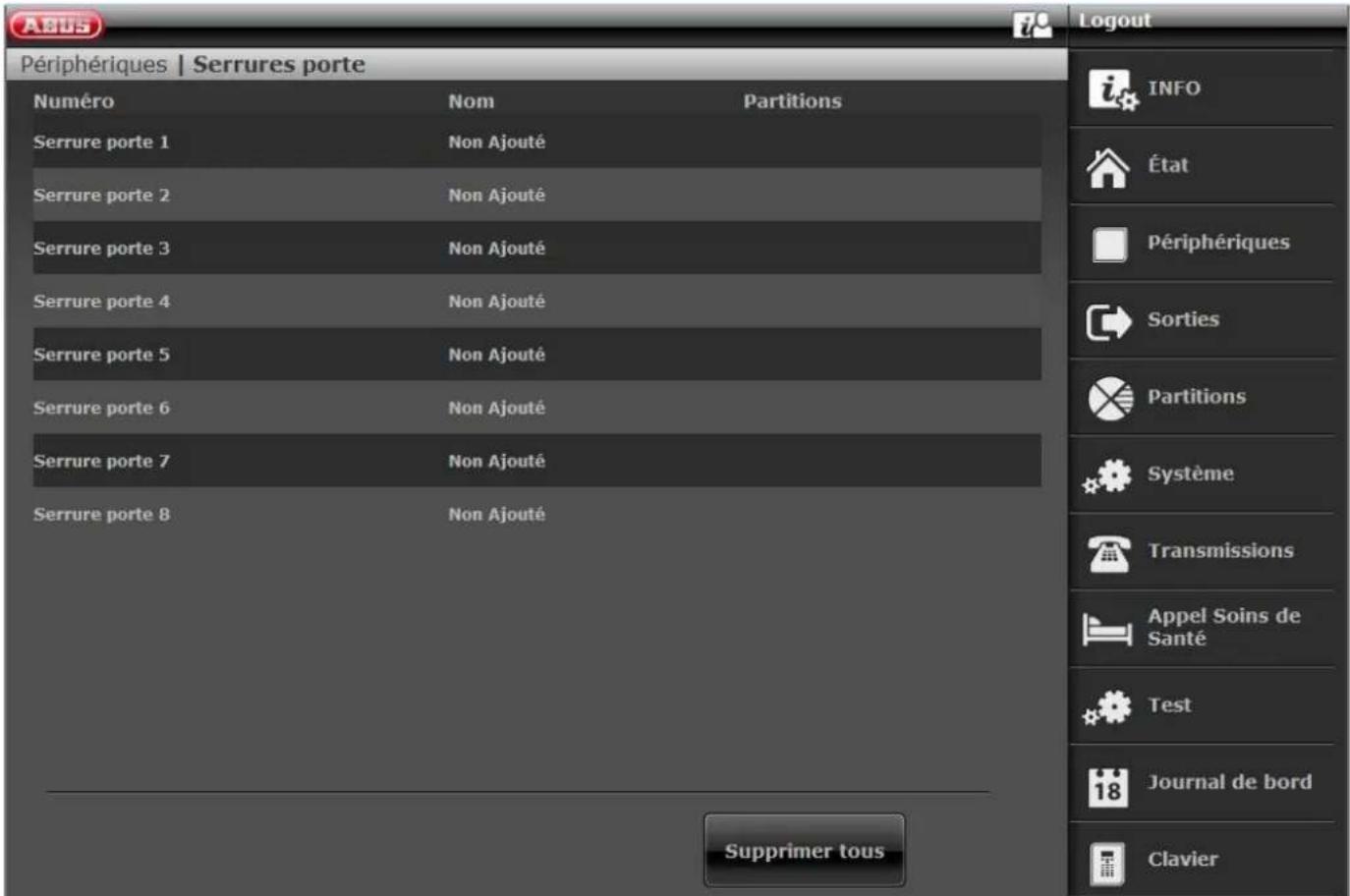

Verrous de porte 60

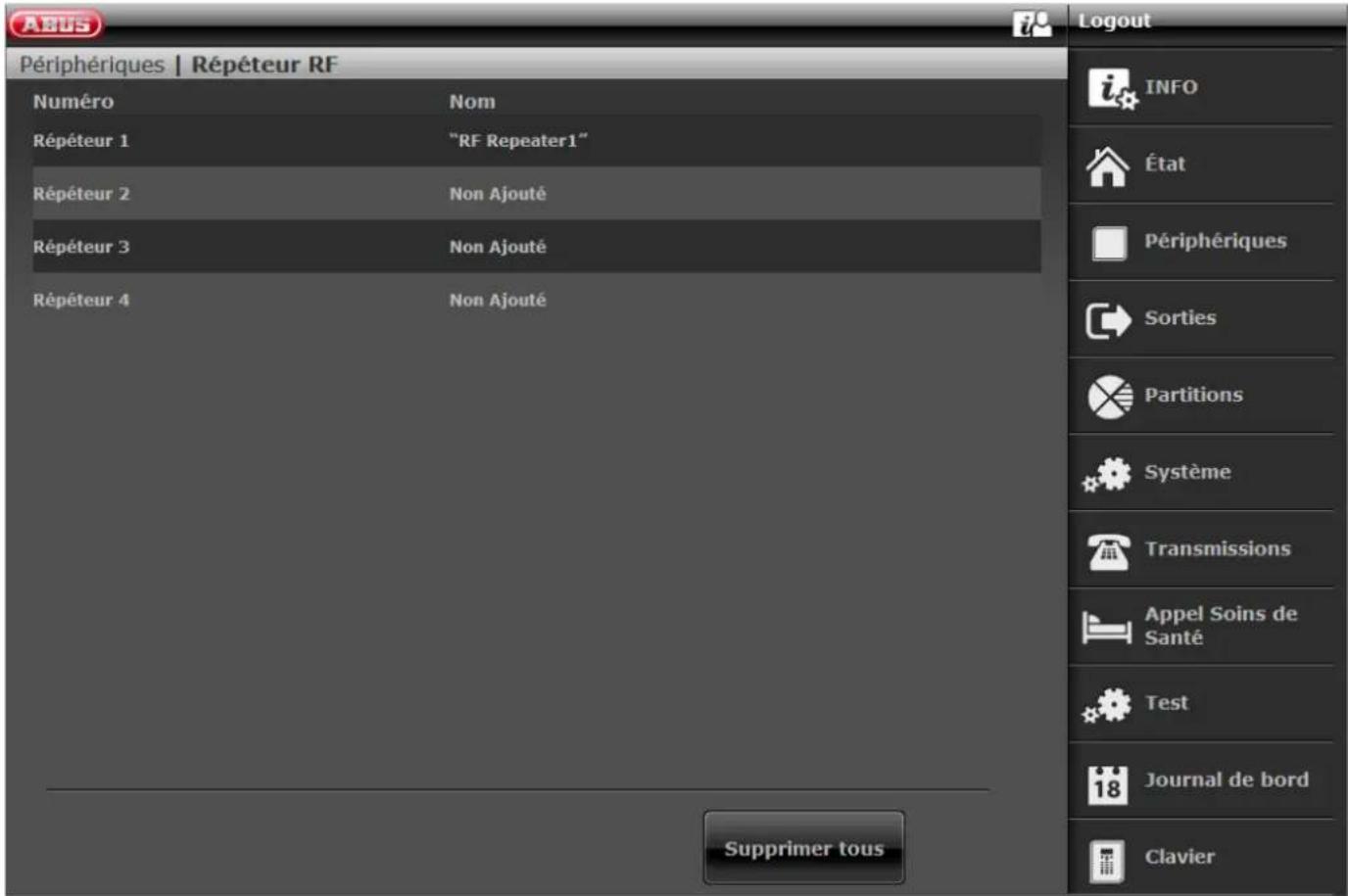

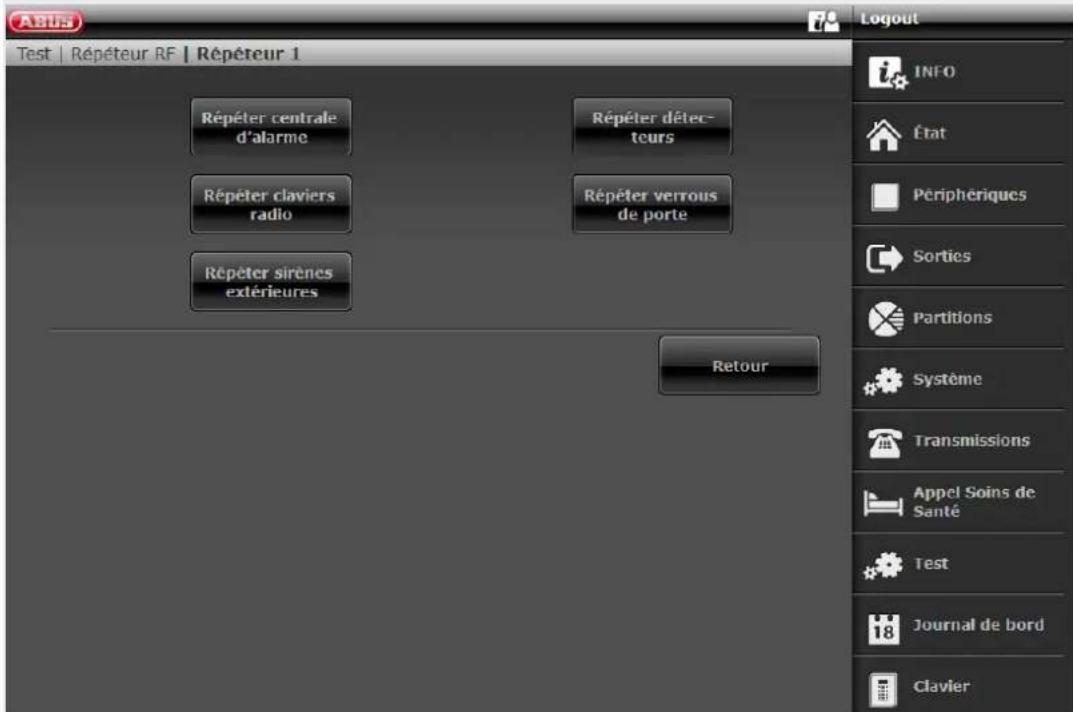

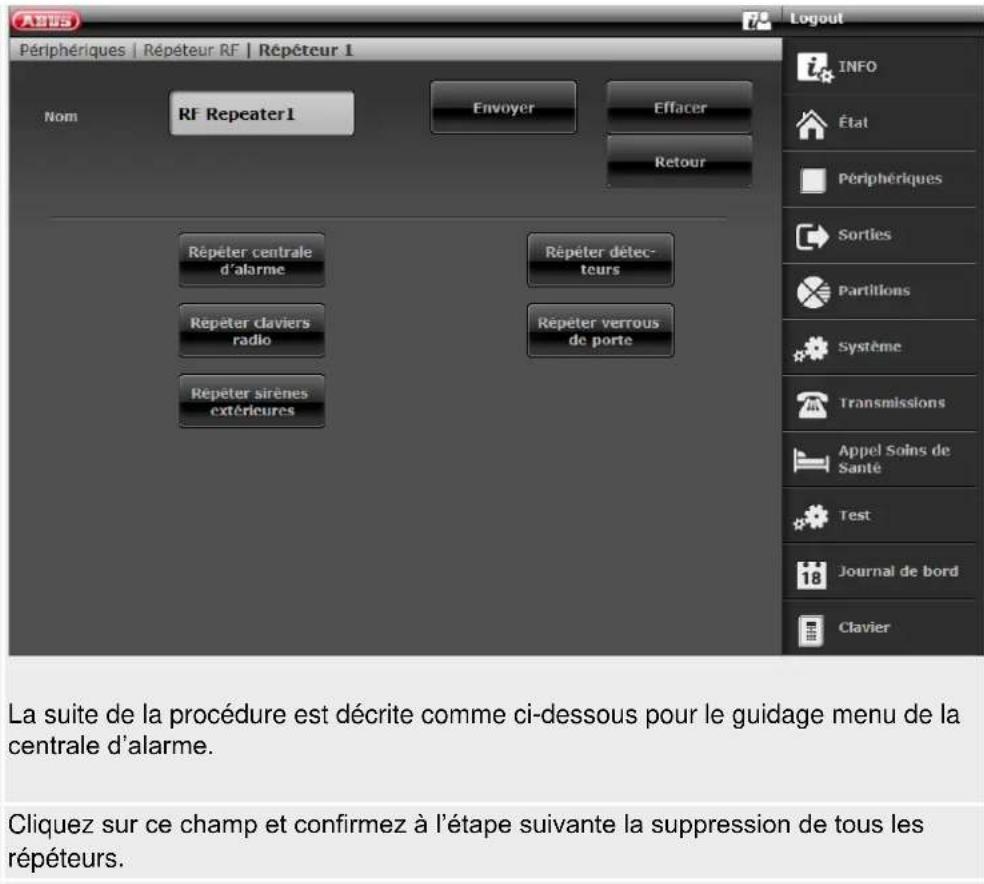

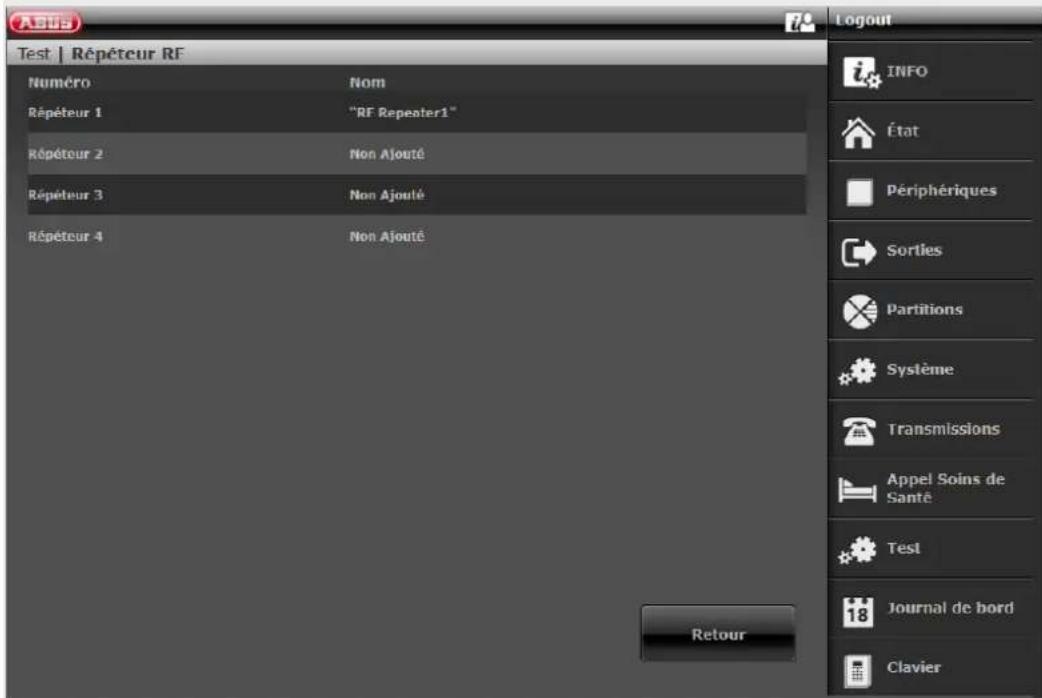

Régéur RF 61

Sorties 64

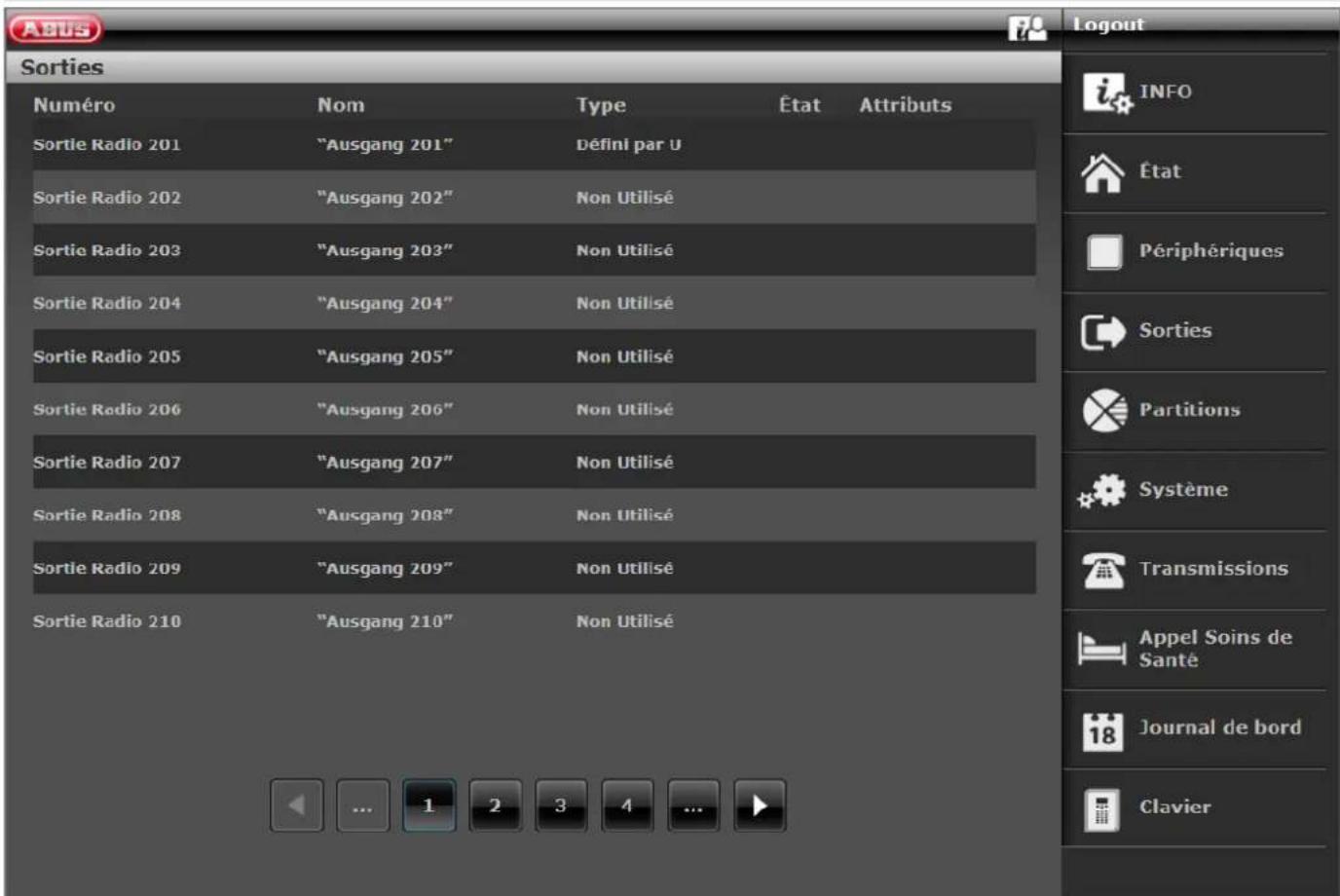

Sorties sans fil 64

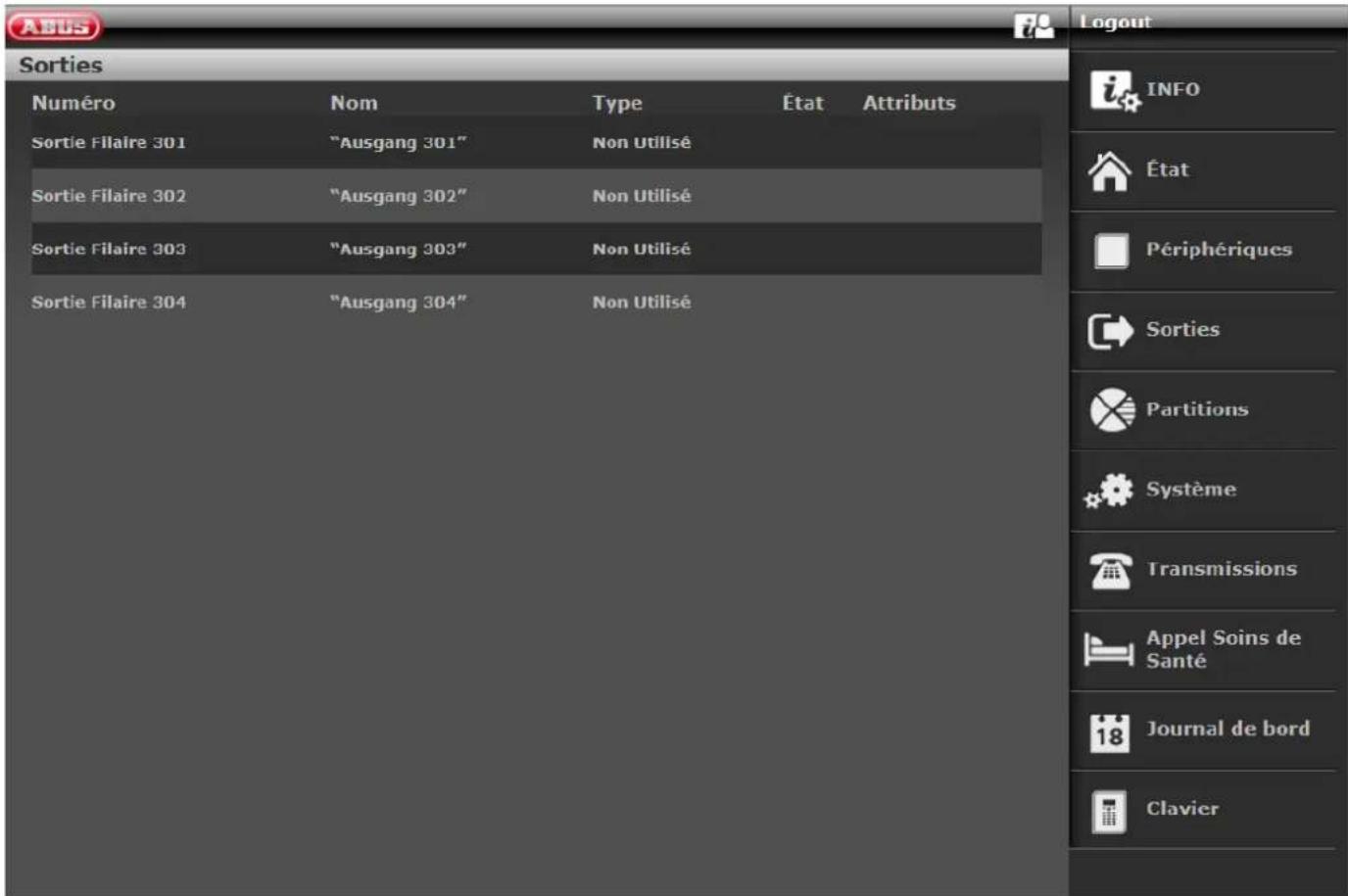

Sorties filaires 65

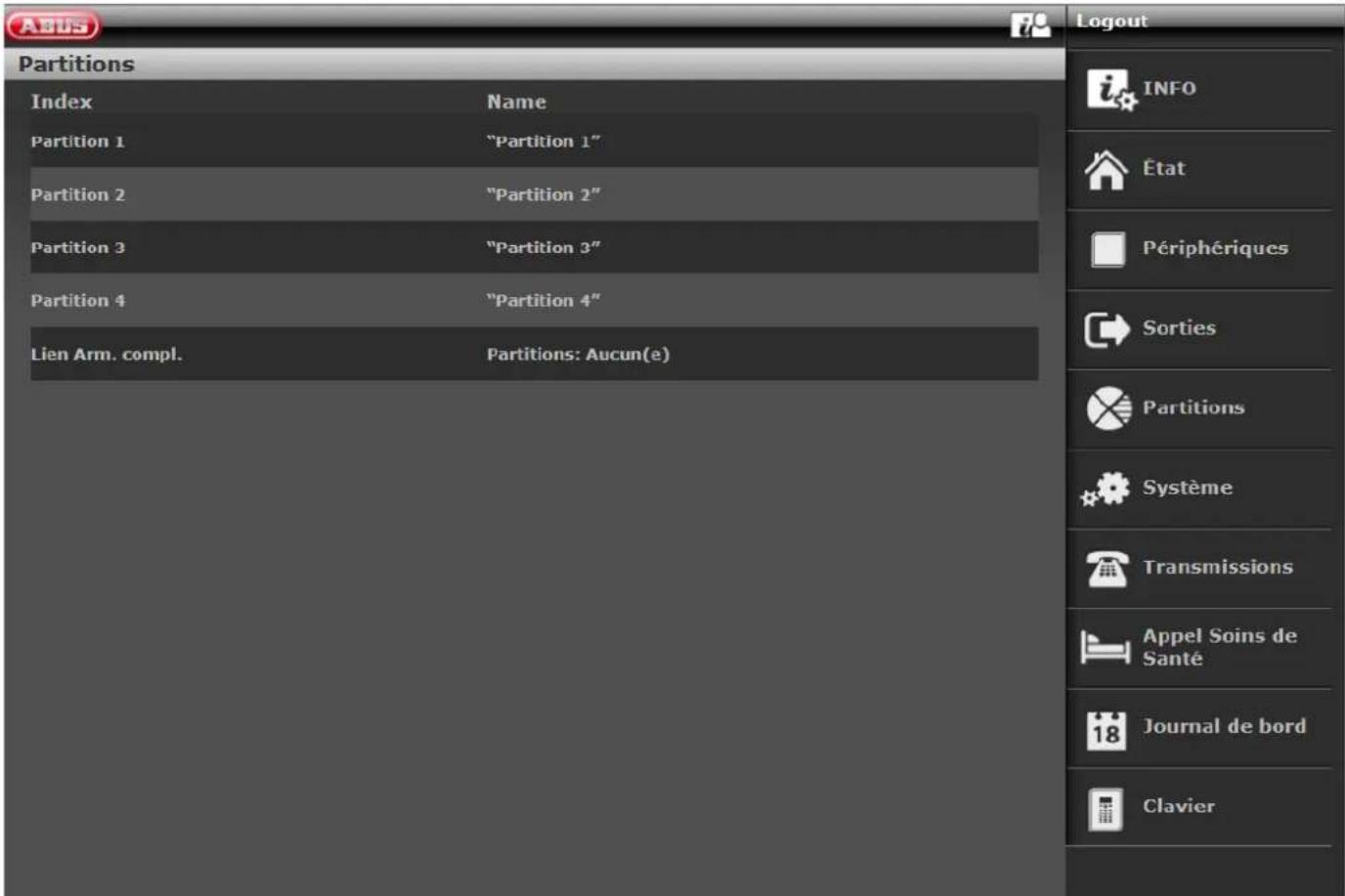

Partitions 74

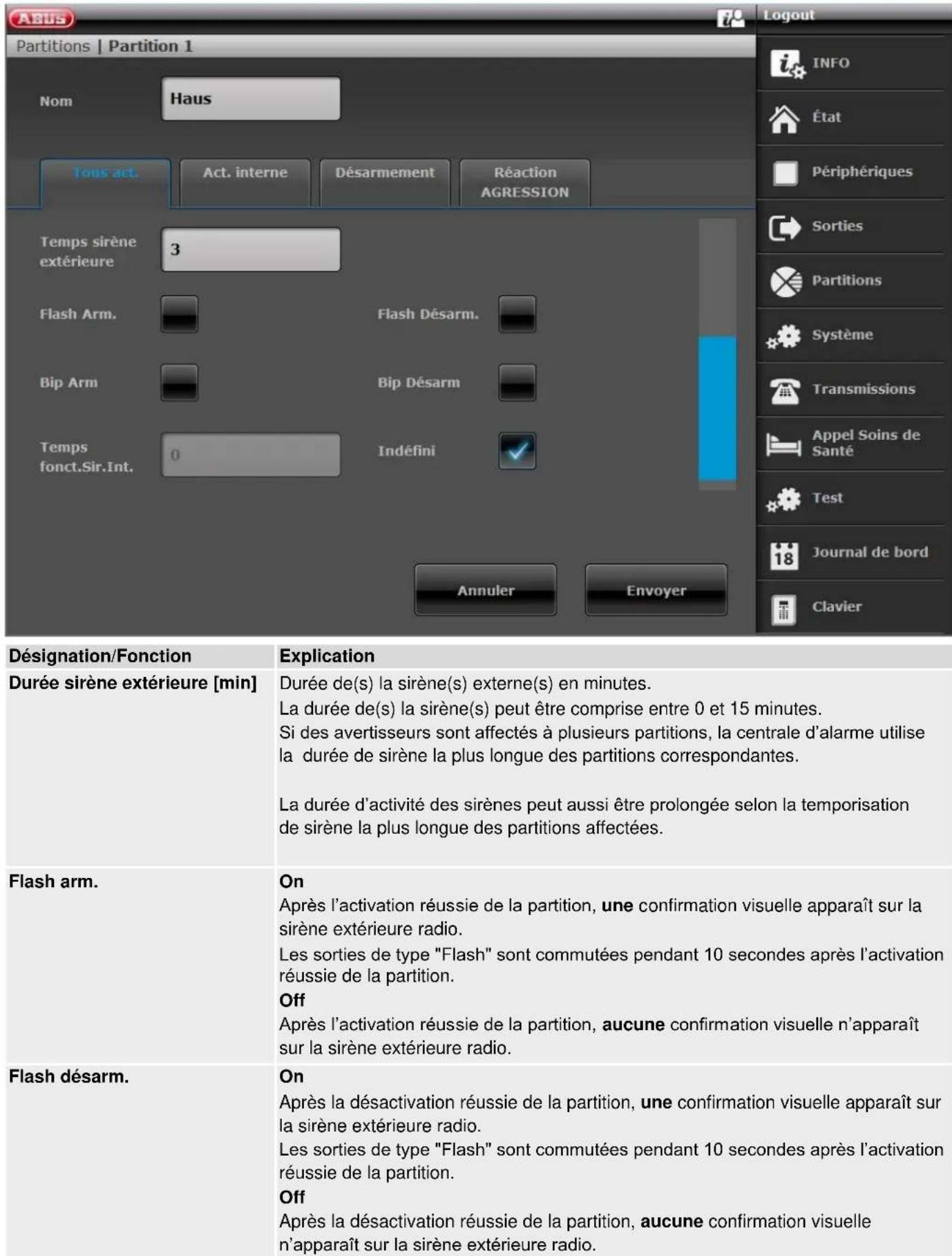

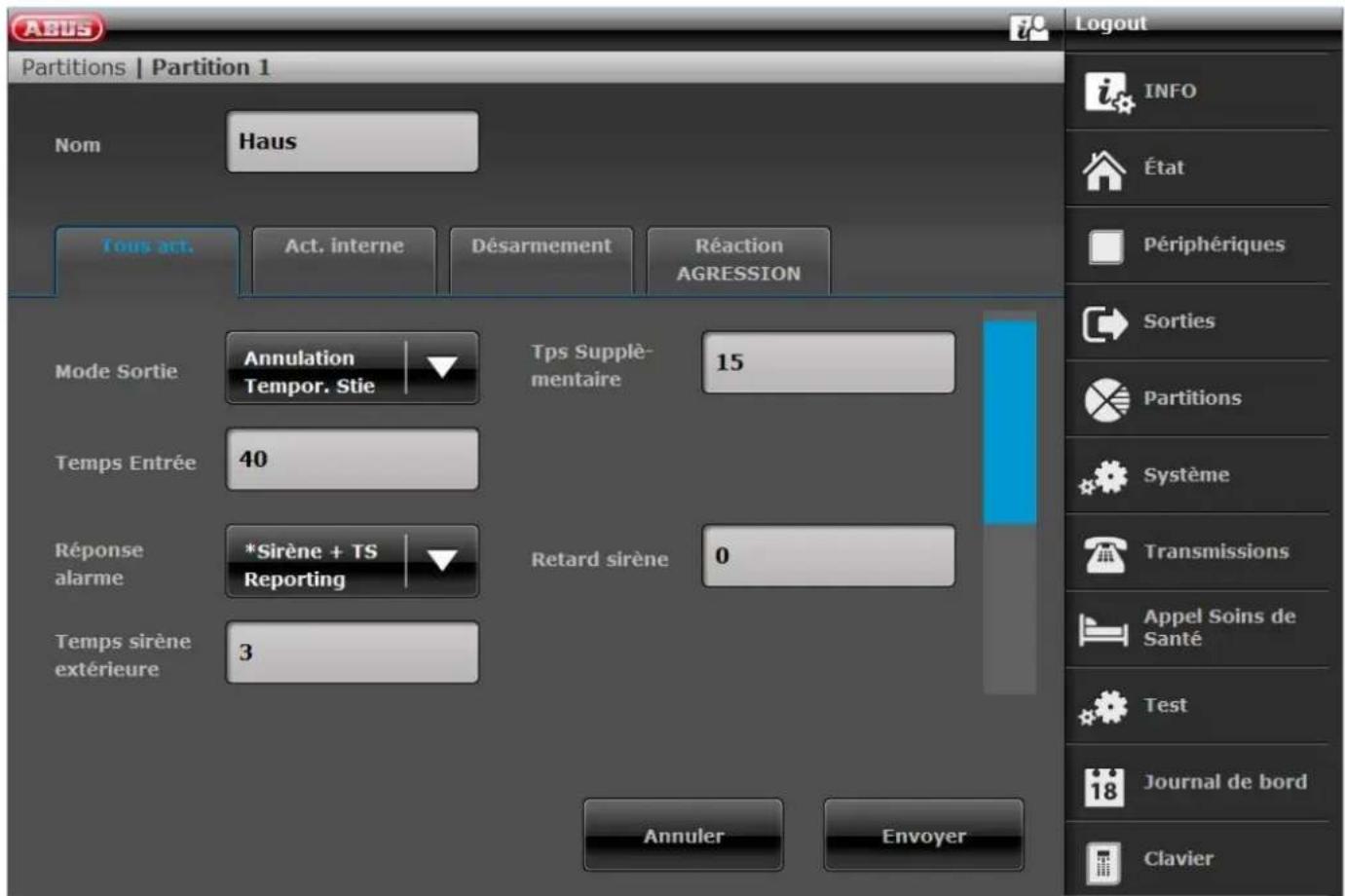

Configuration de partitions 75

Tous act. 75

Configuration de partitions 82

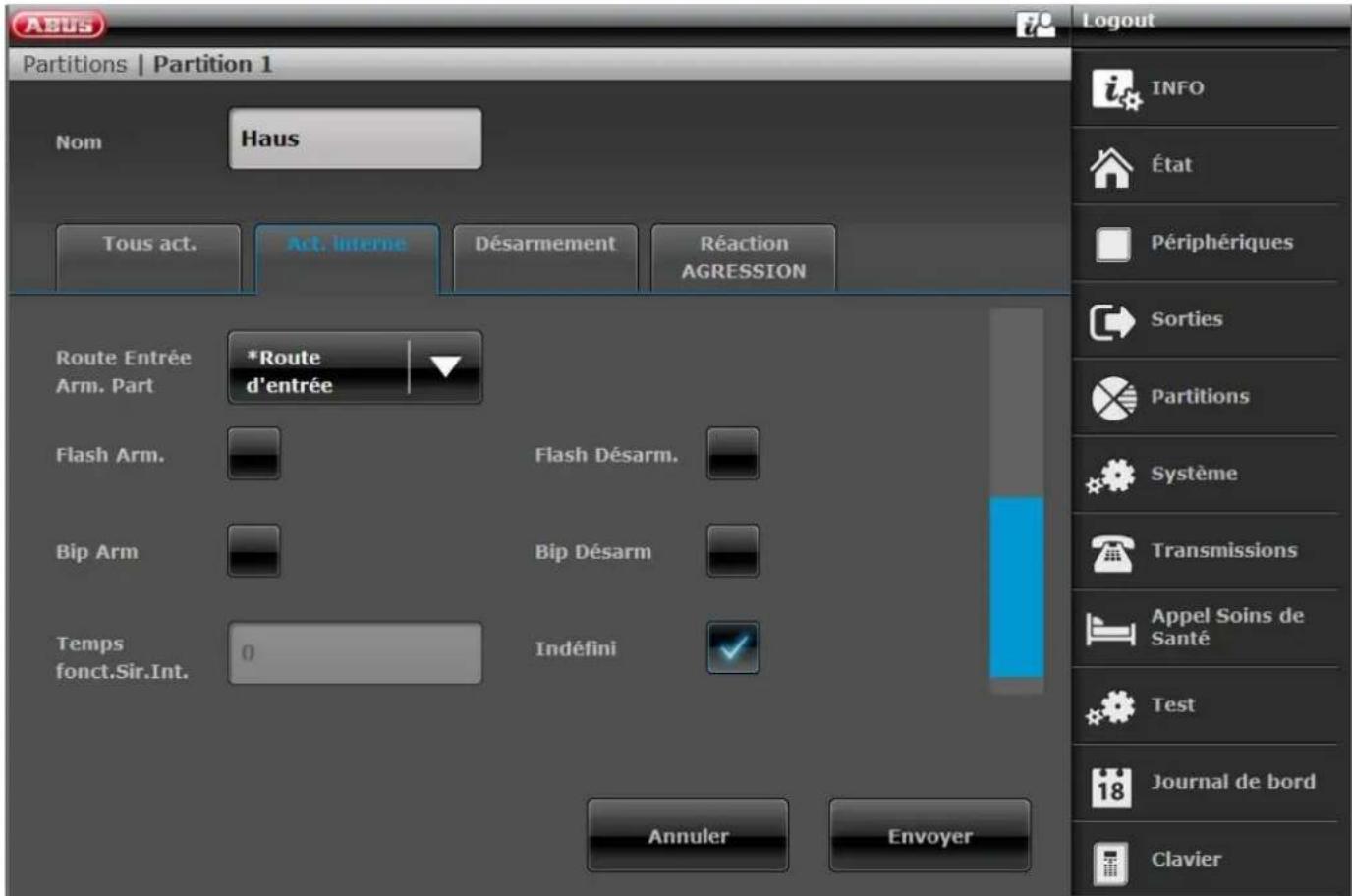

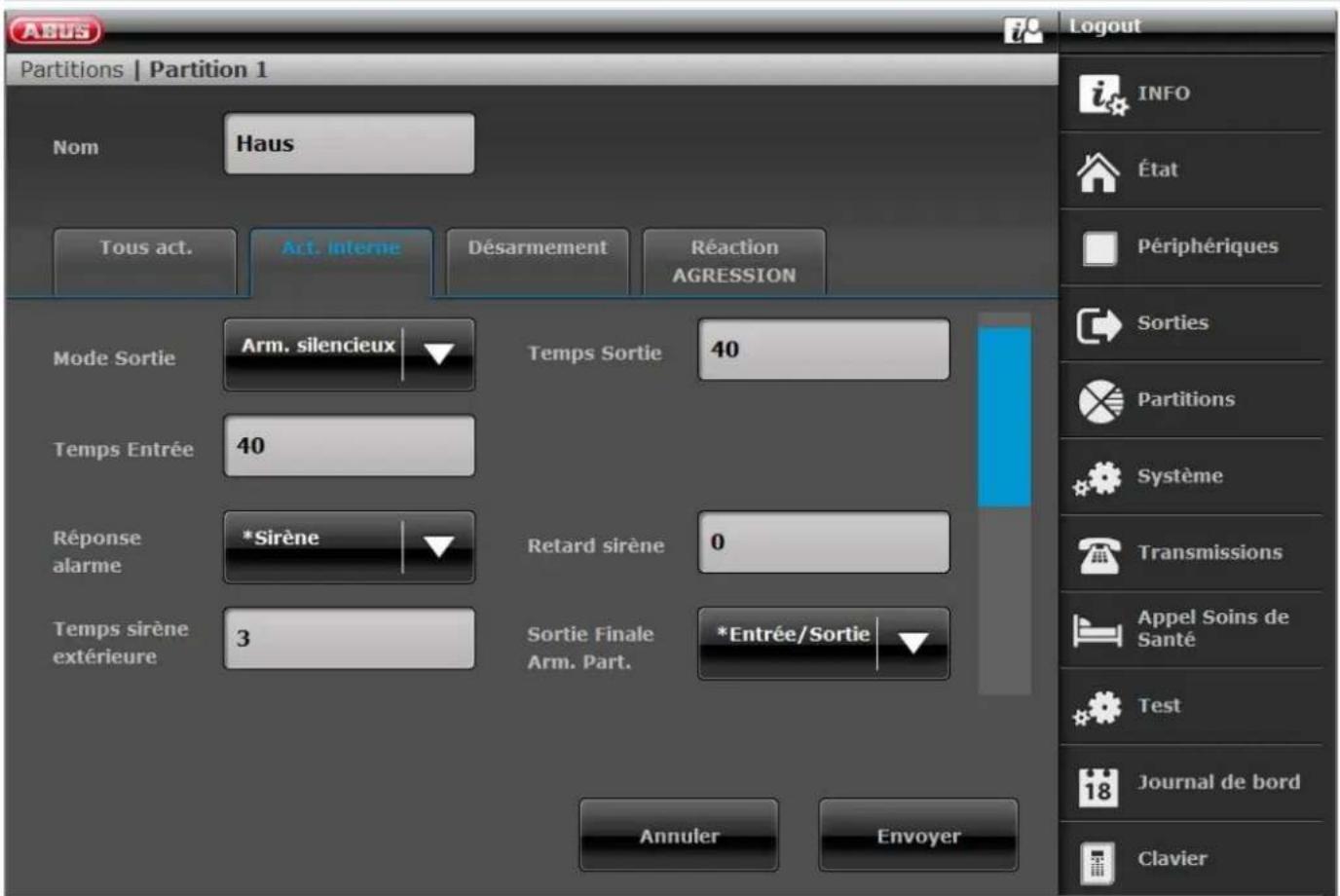

Act. interne 82

Configuration de partitions 90

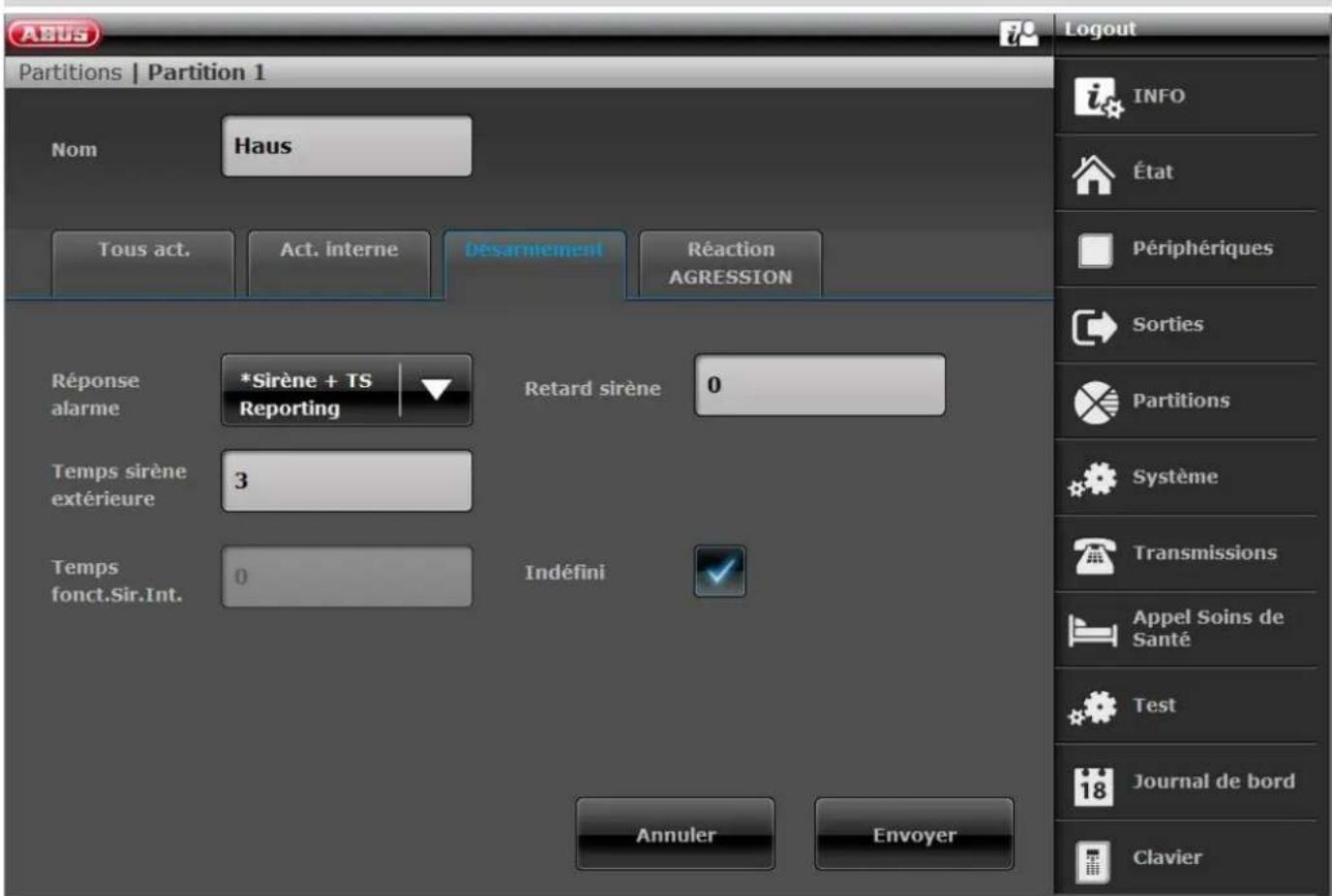

Désactivé 90

Configuration de partitions 93

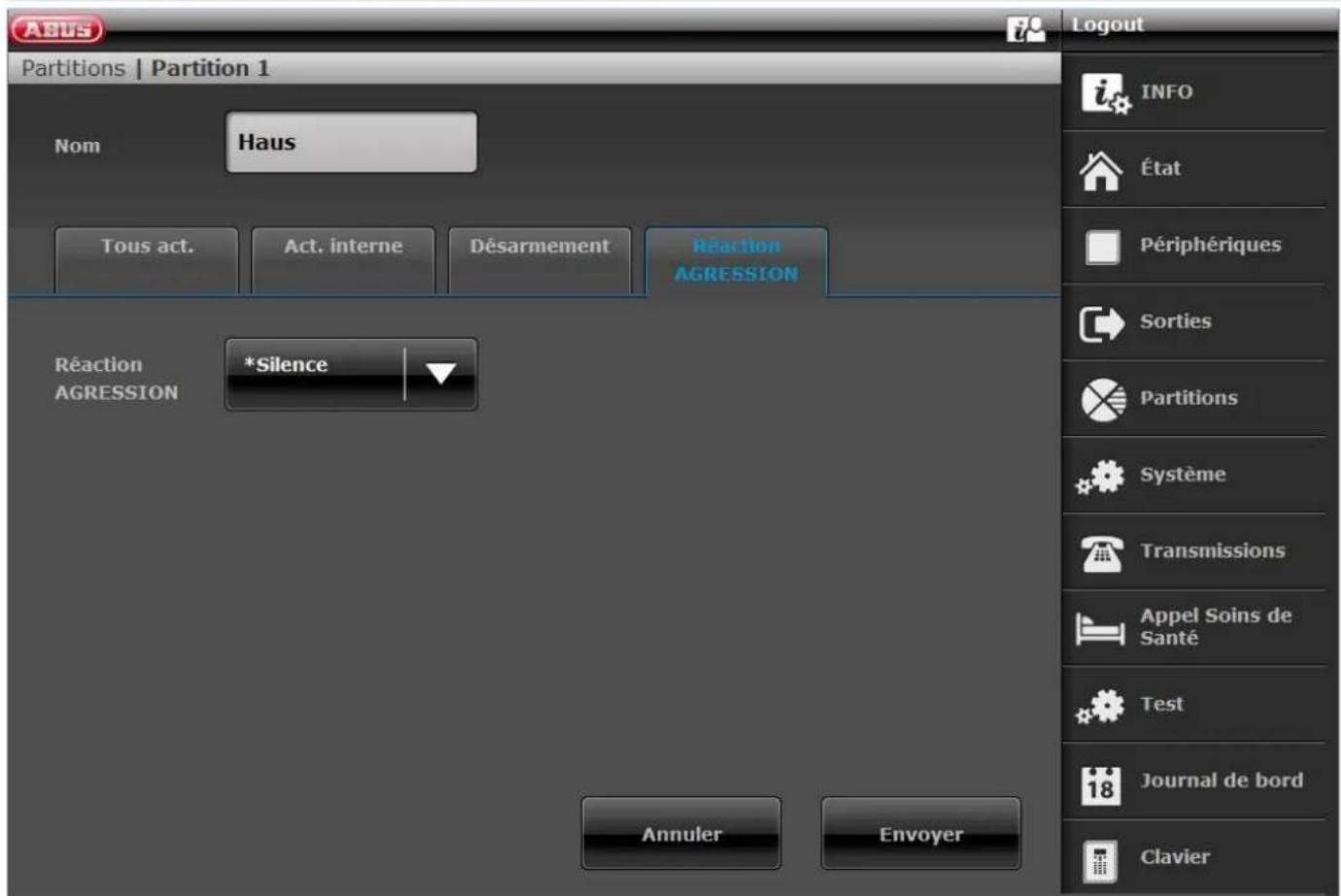

Réaction agression 93

Systeme 95

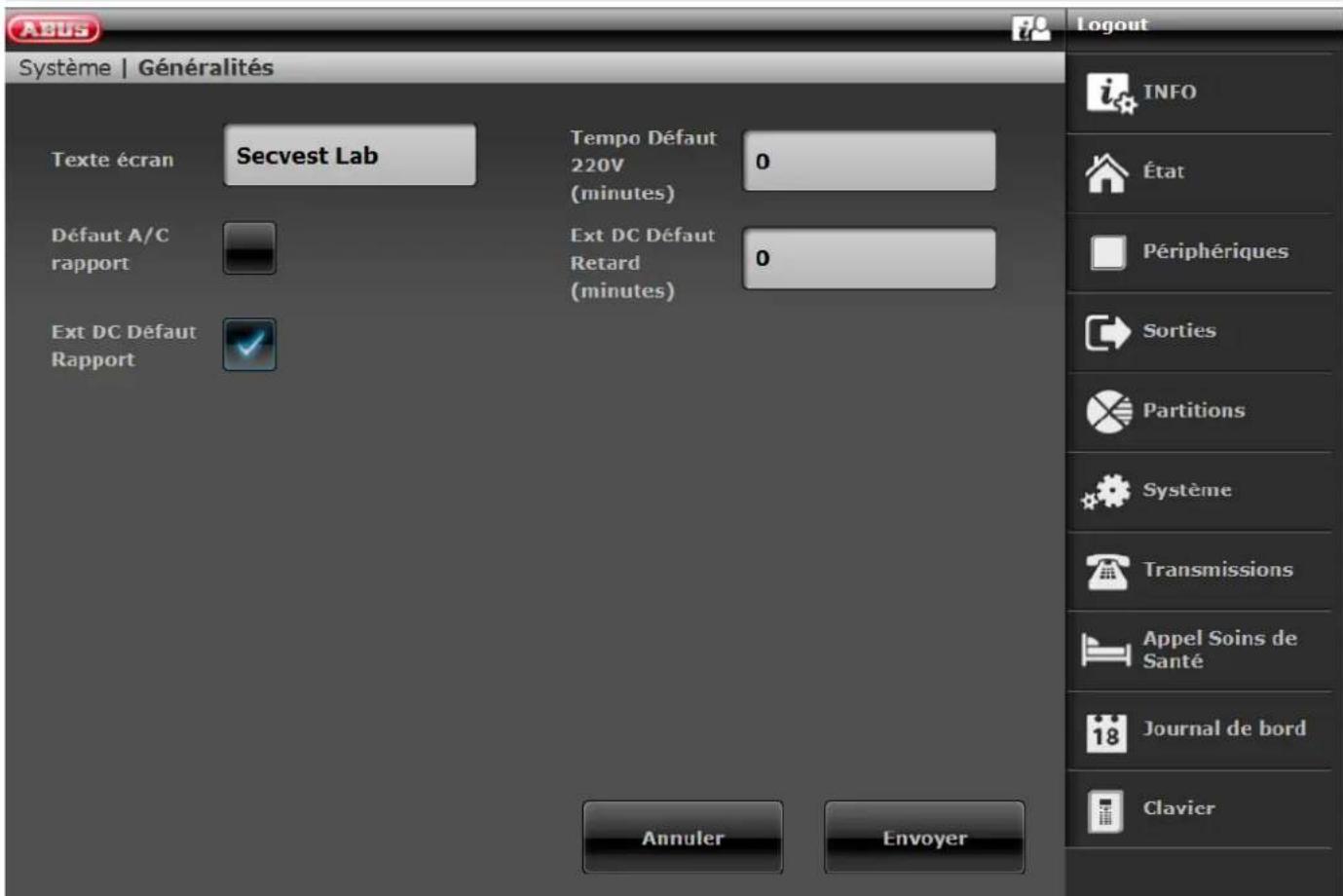

Généralités 95

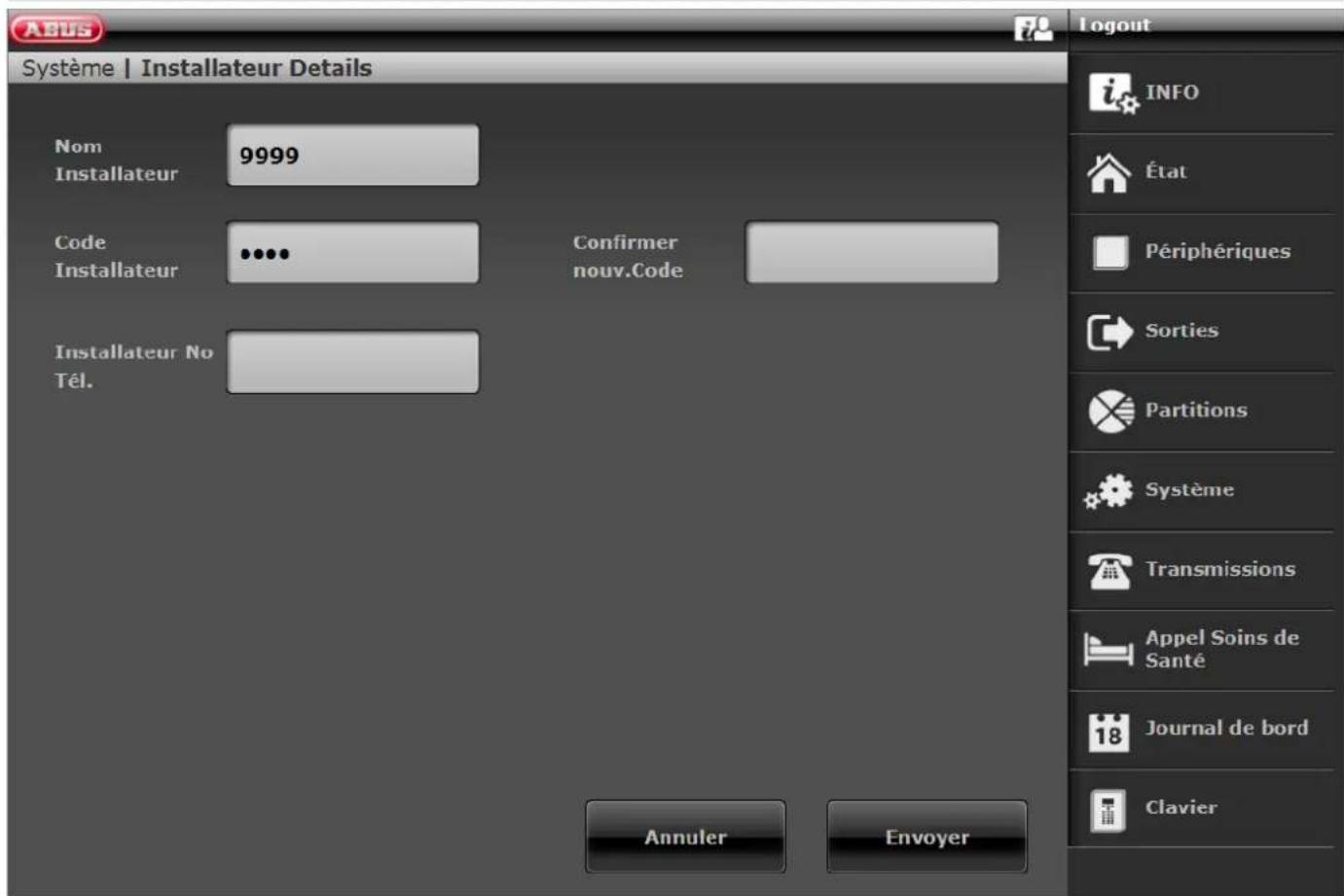

Installateur détails 101

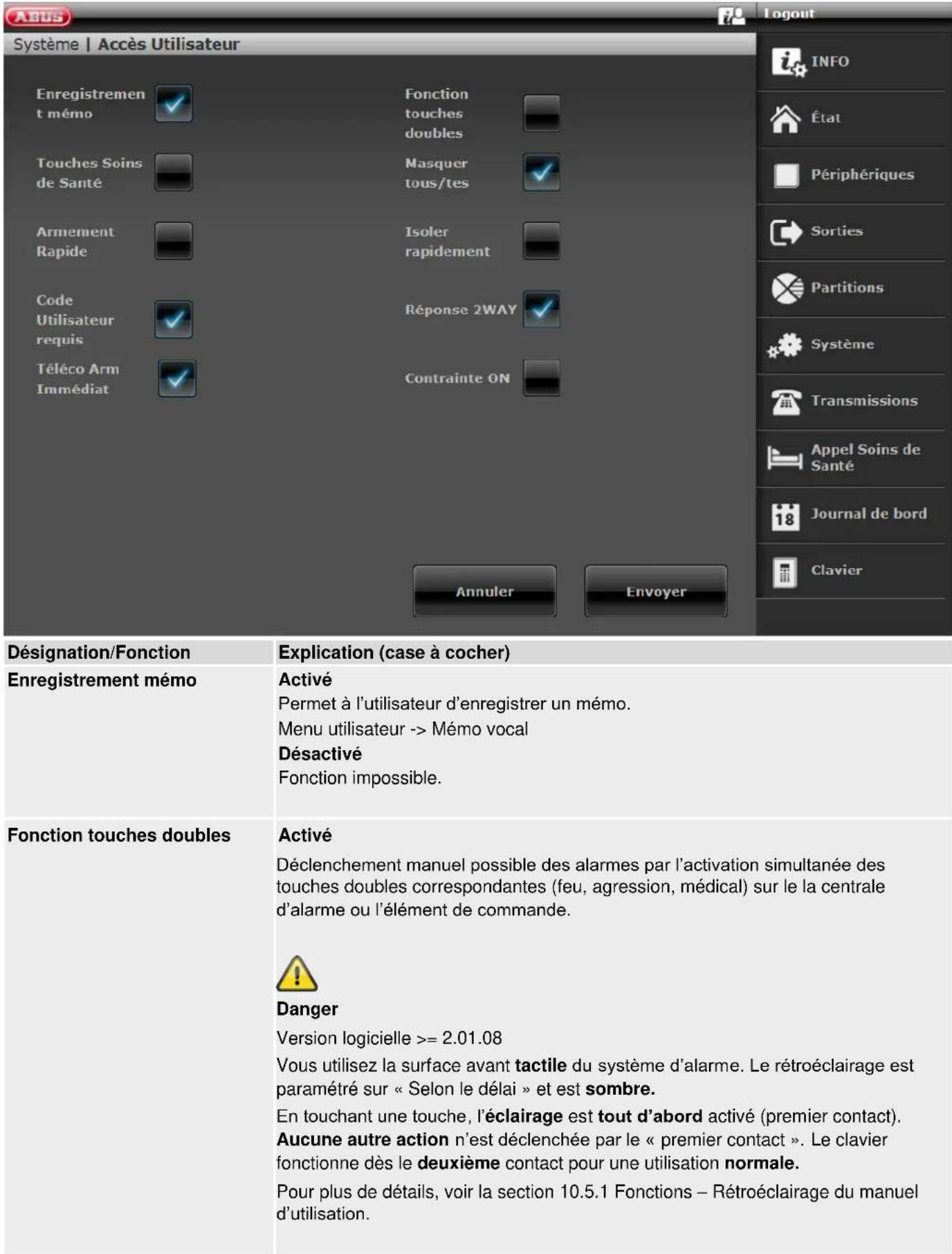

Accesutilisateur 103

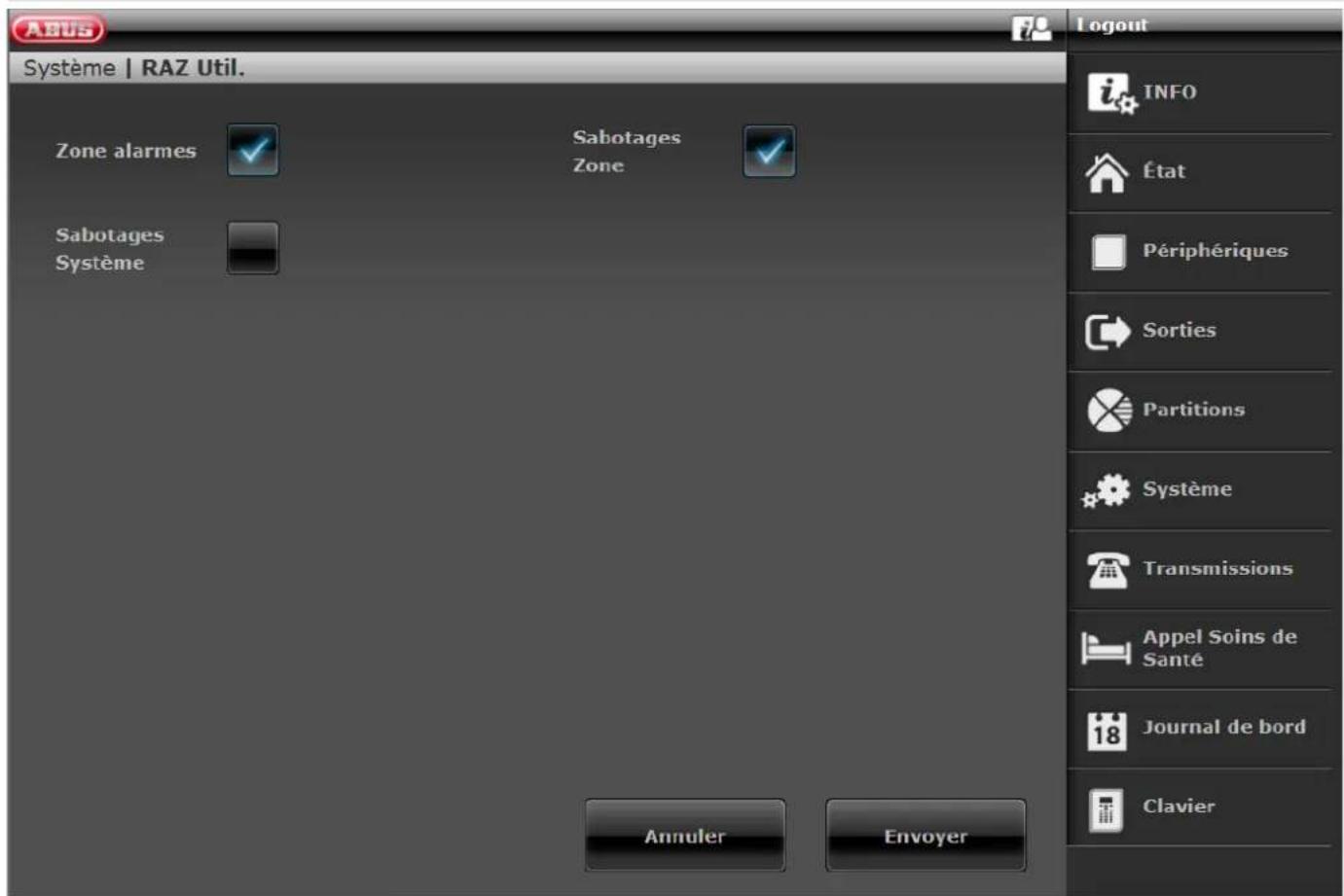

RAZutilisateur 107
Confirmation 108

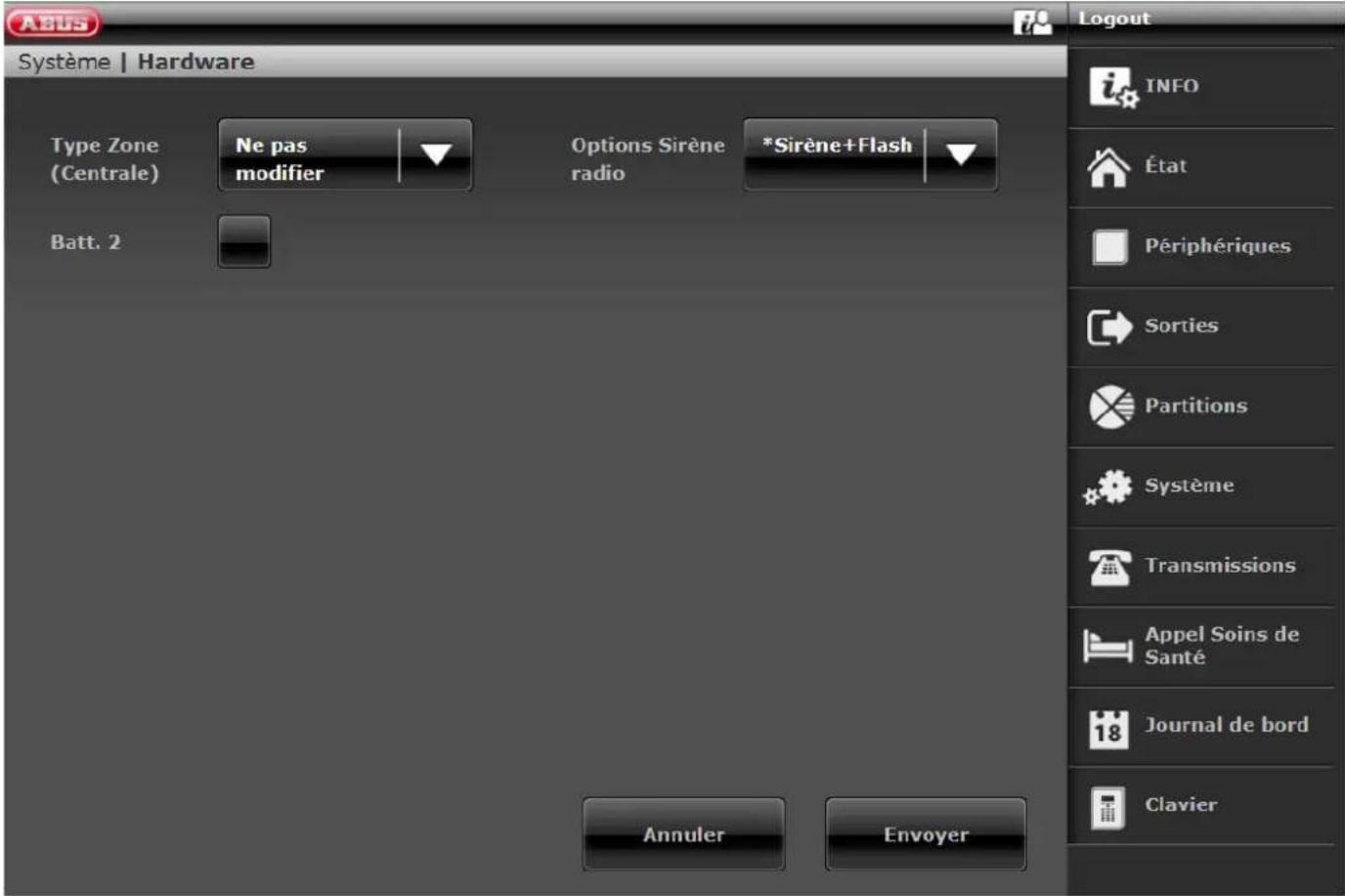

Hardware 110

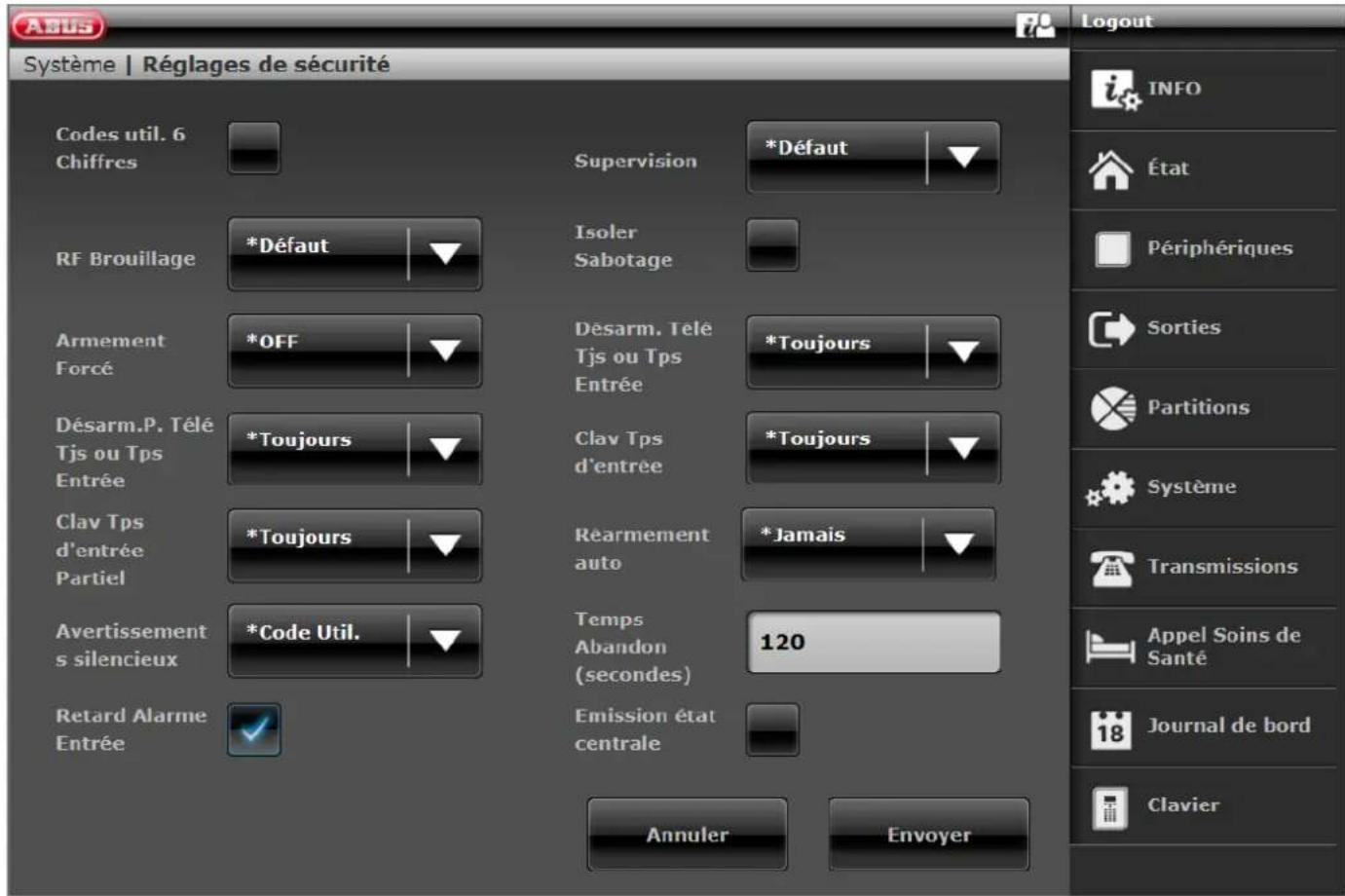

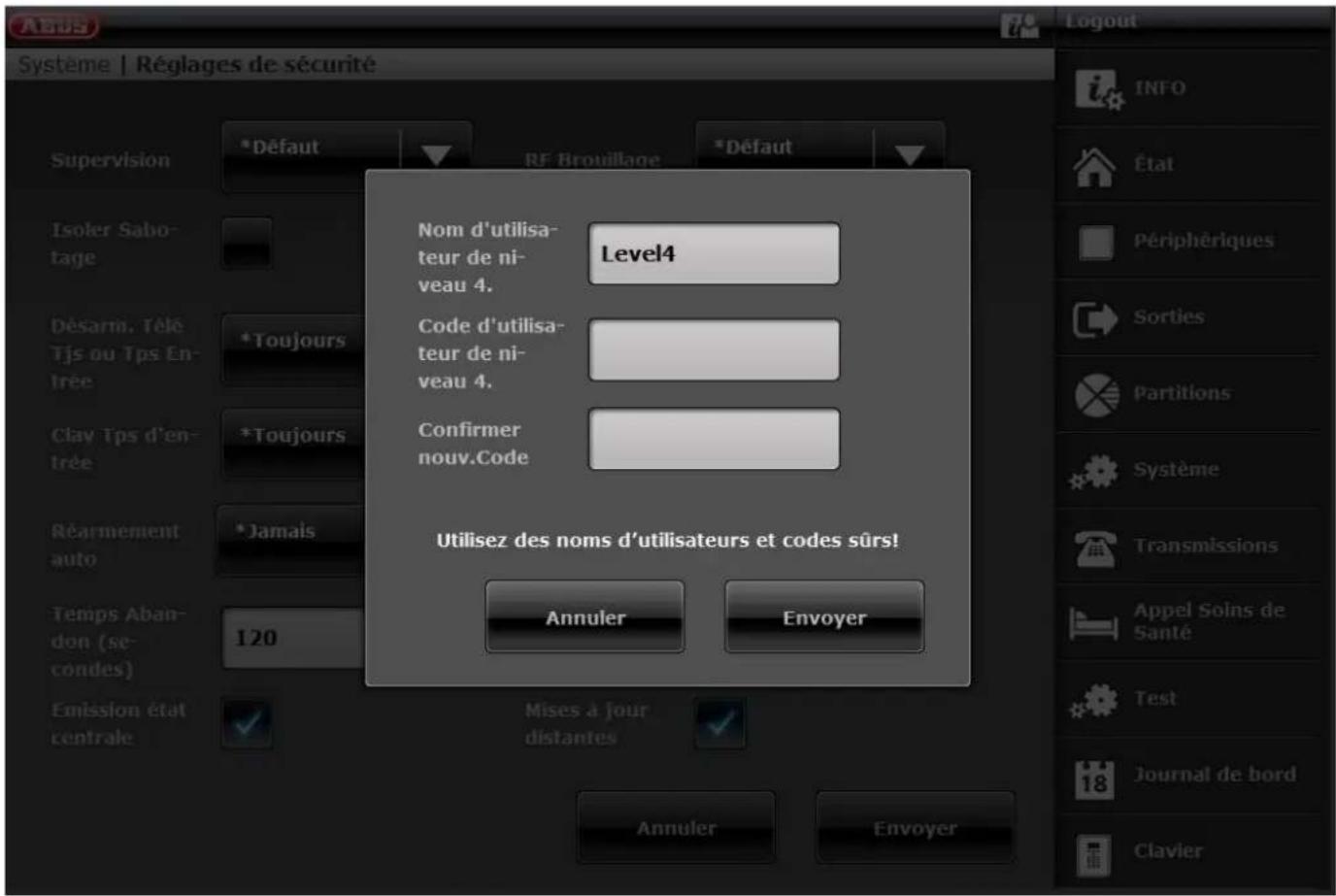

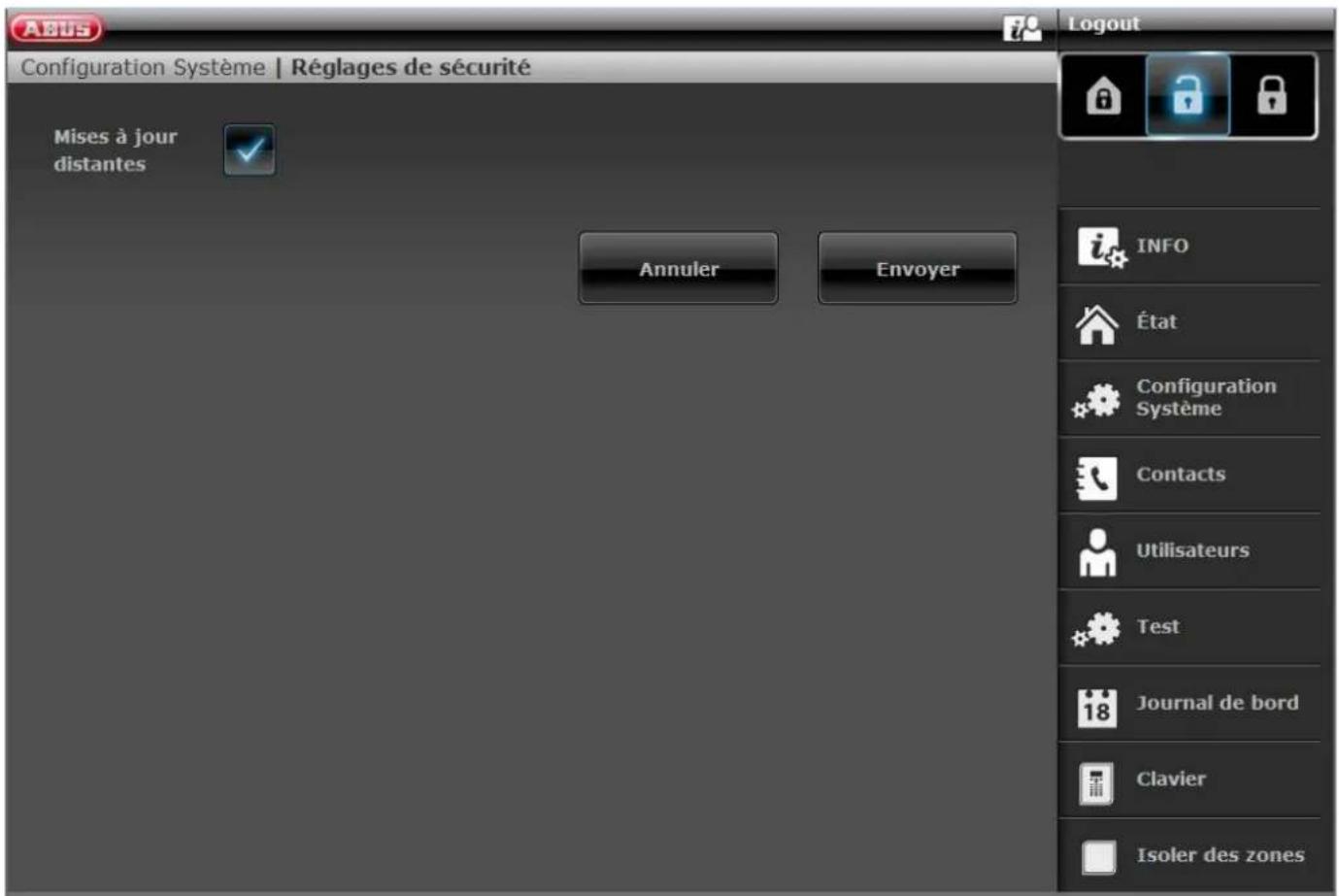

Réglages de sécurité 113

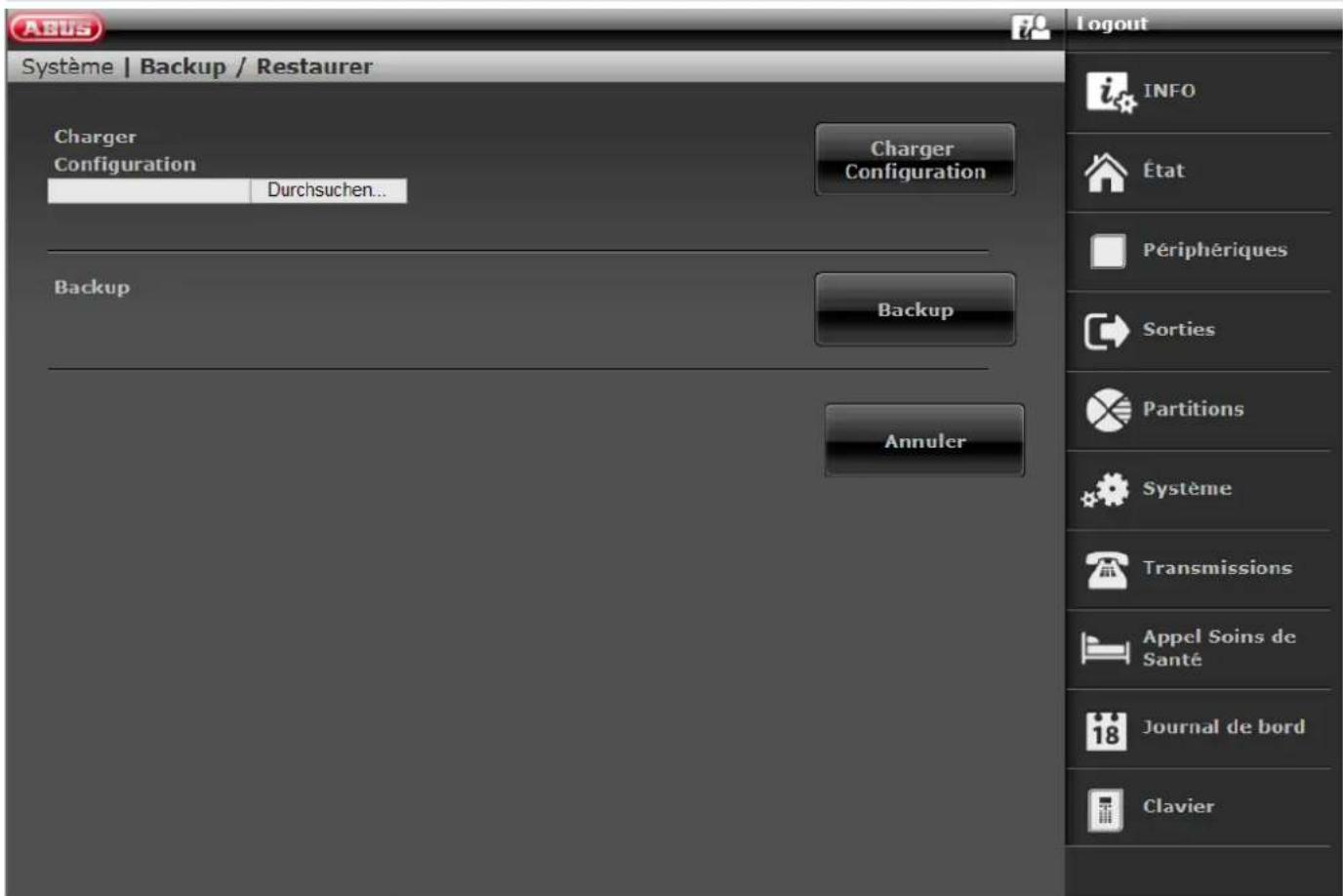

Backup/Restaurer 121

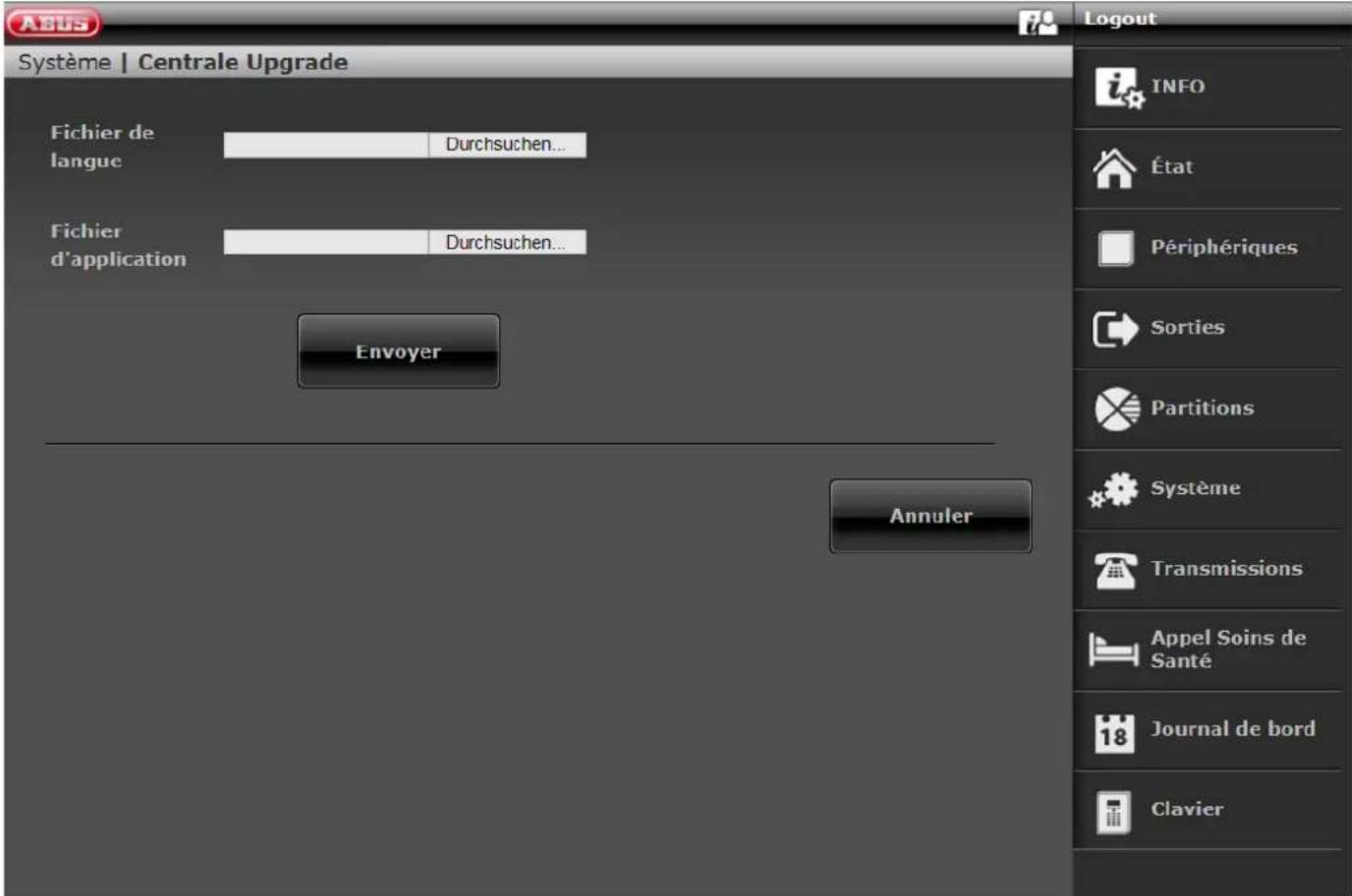

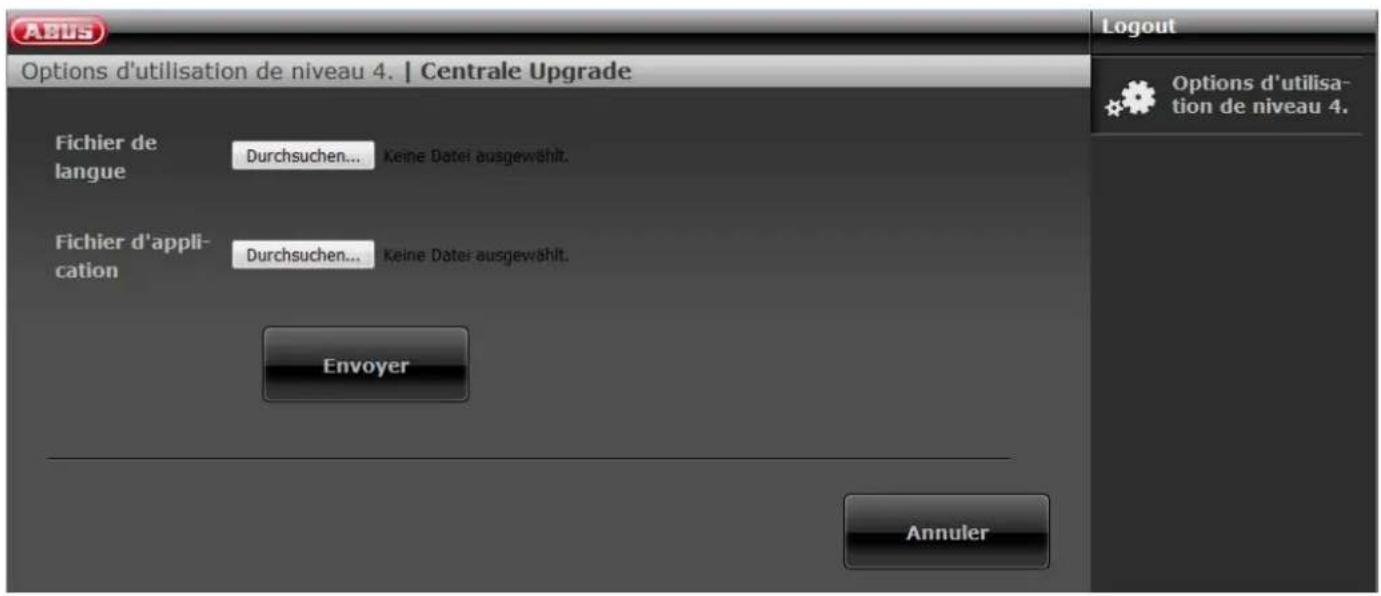

Mise a niveau de la centrale 122

Communication 124

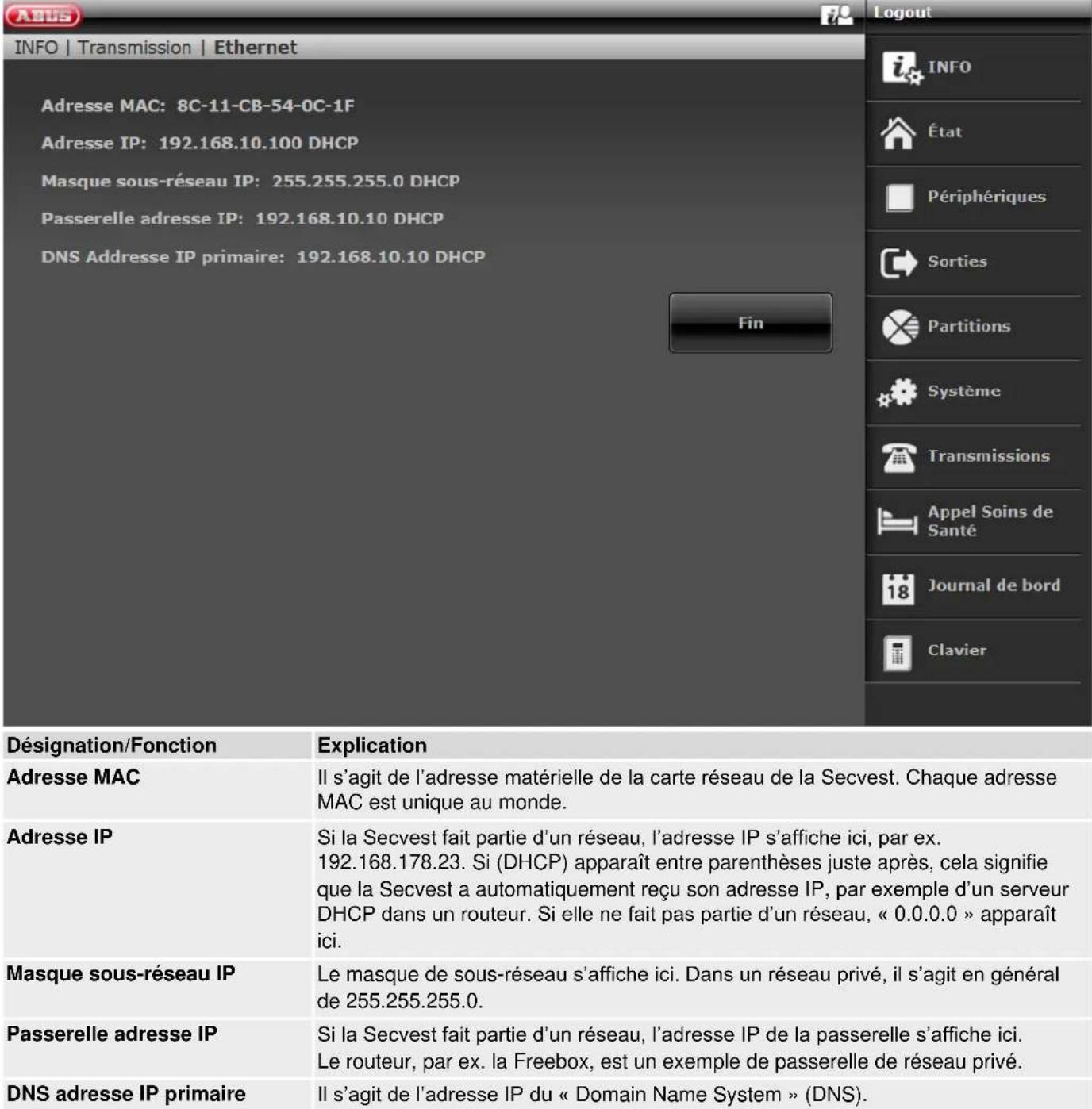

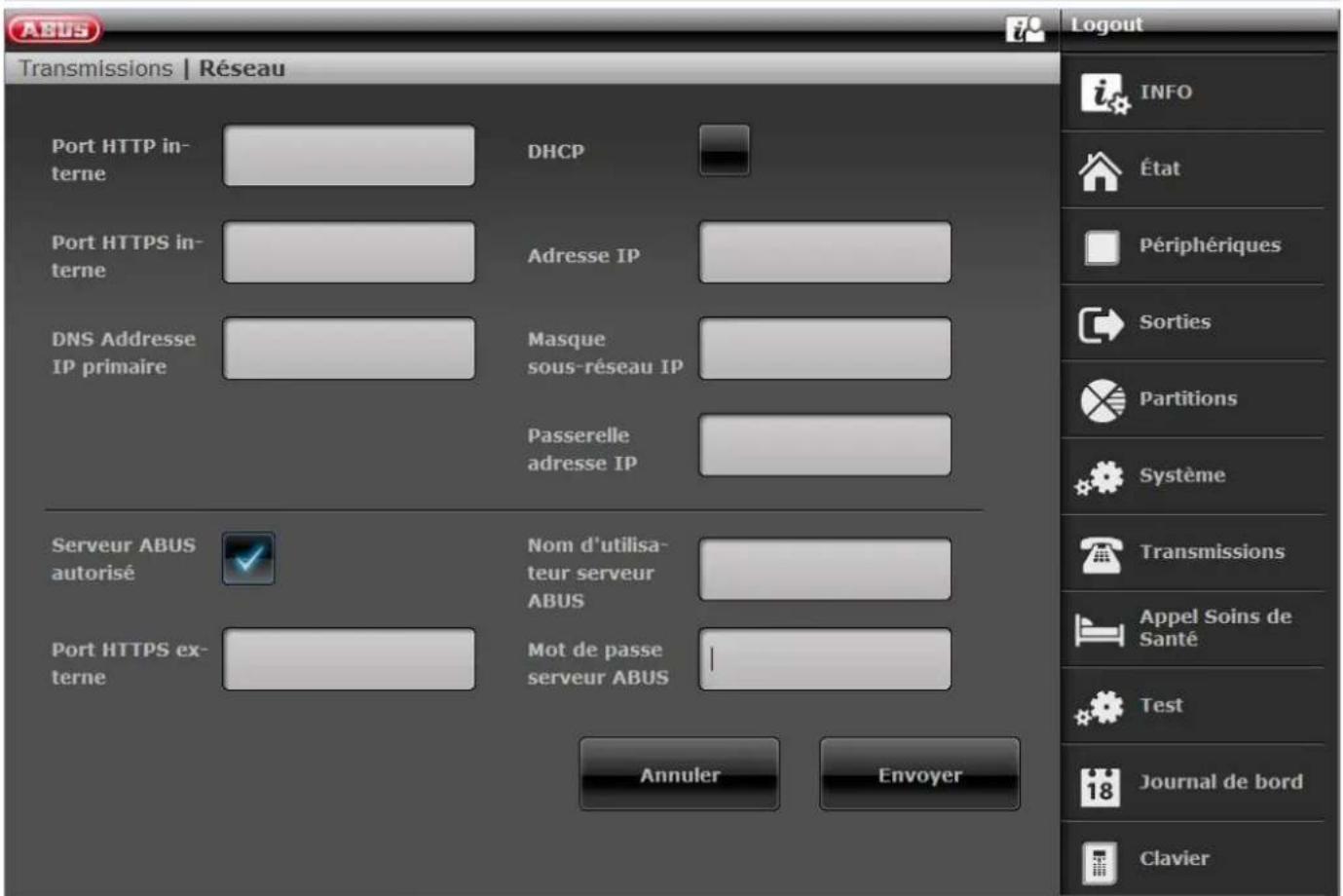

Réseau 124

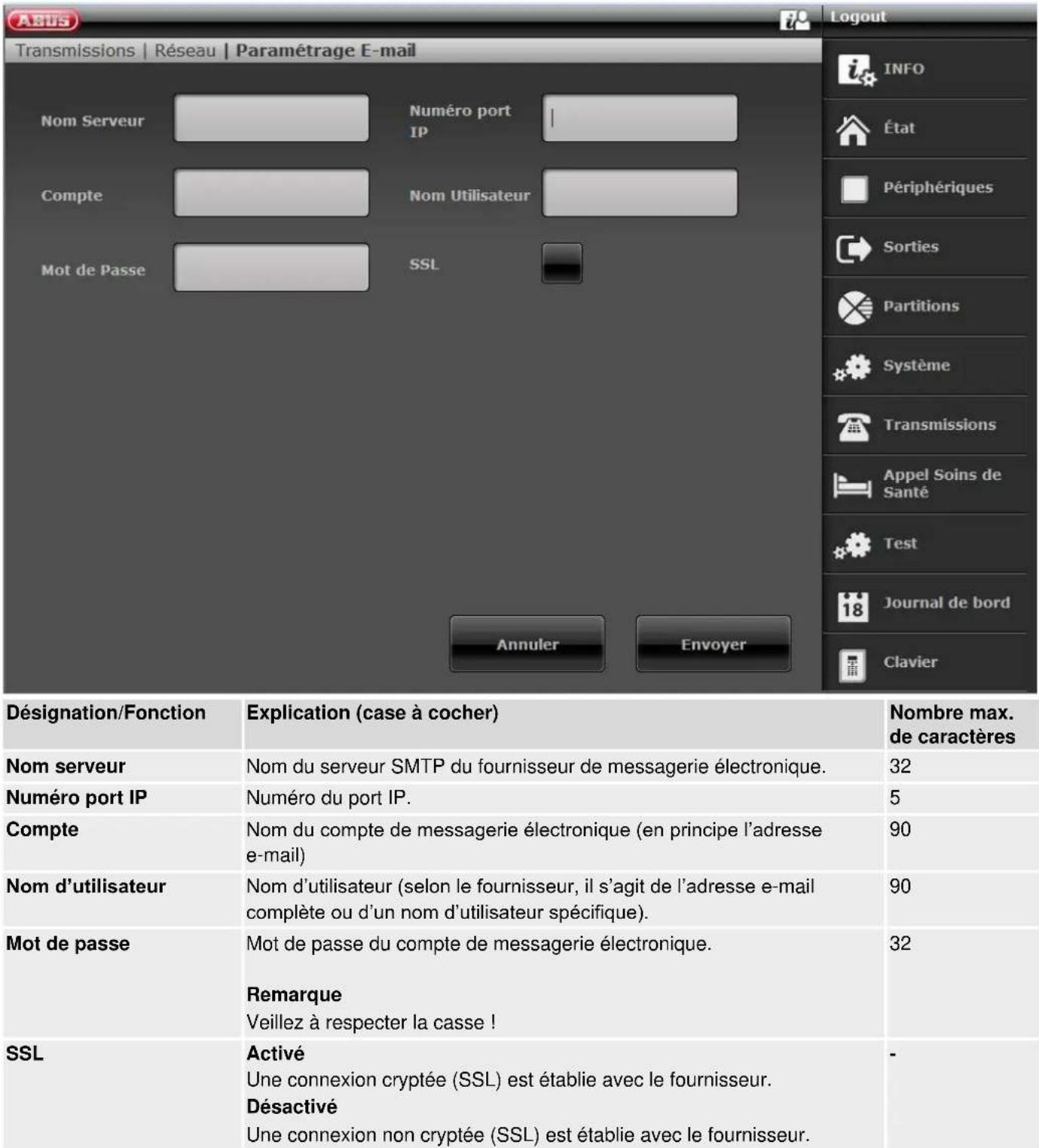

Configuration d'e-mail 126

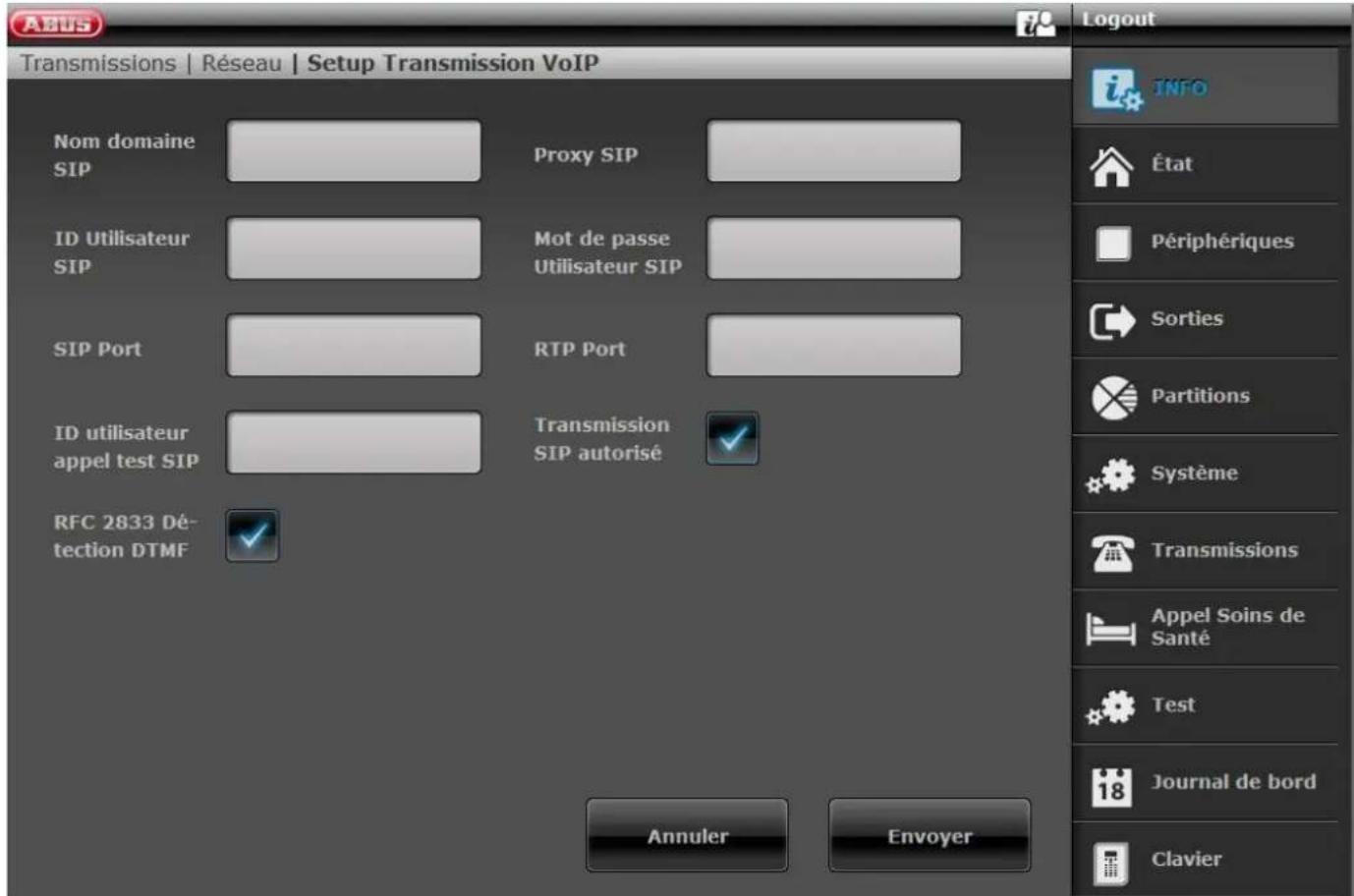

Configuration de la transmission VoIP 127

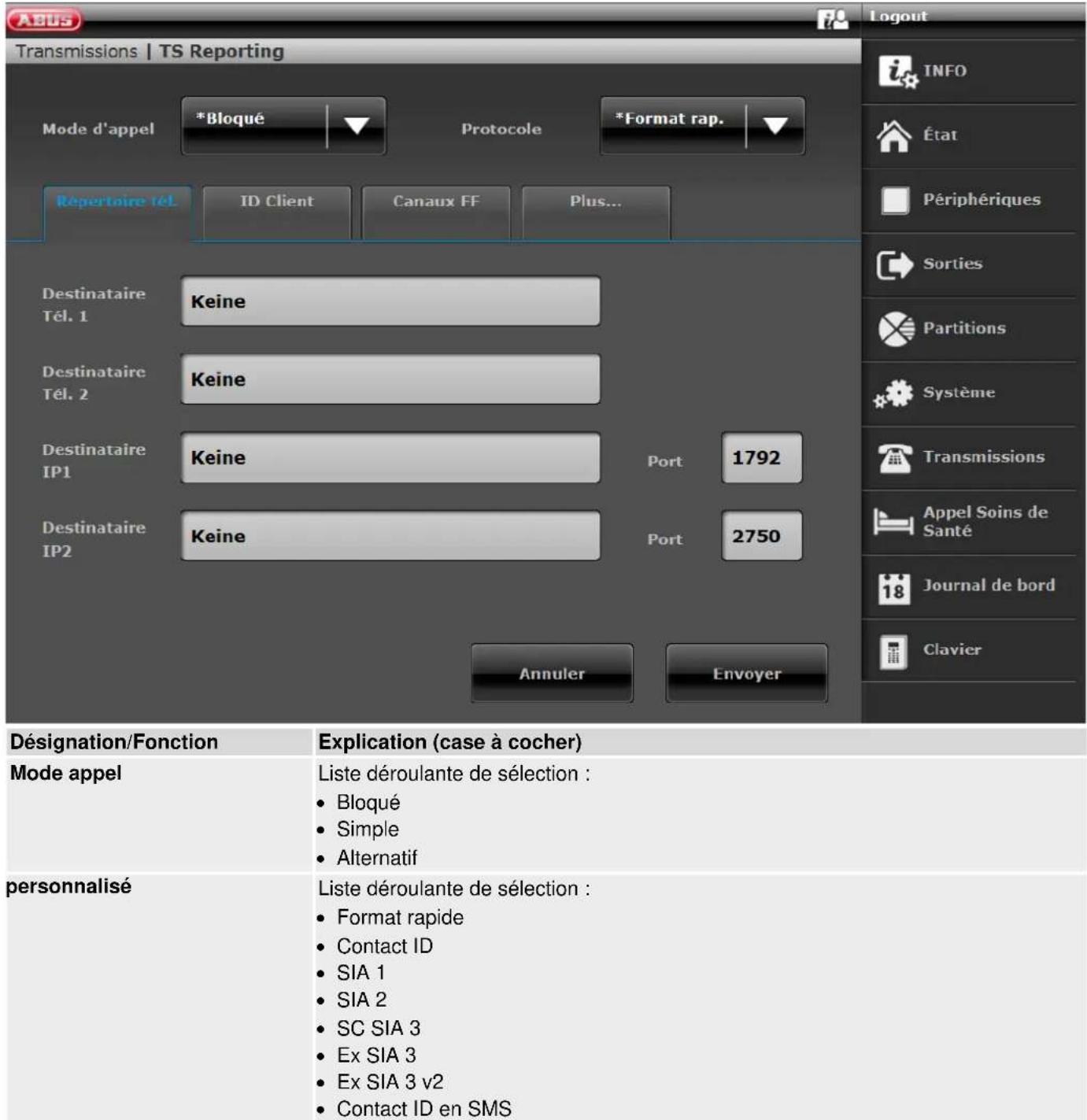

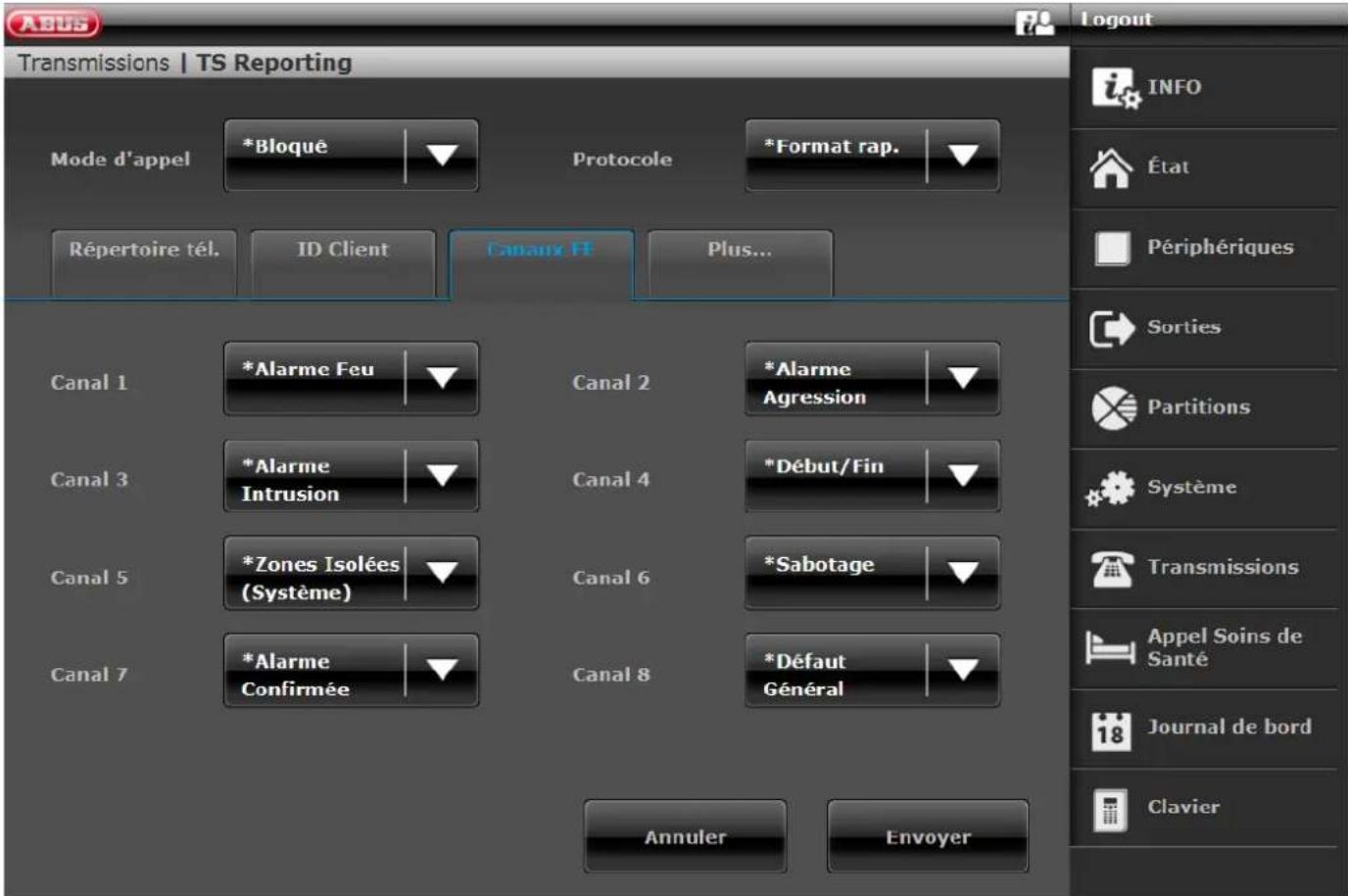

TS Reporting. 129
TS Reporting, repertoire tel. 130
TS Reporting, ID client. 131
TS Reporting, canaux FF (uniquement avec le protocole "Format rap.") 132

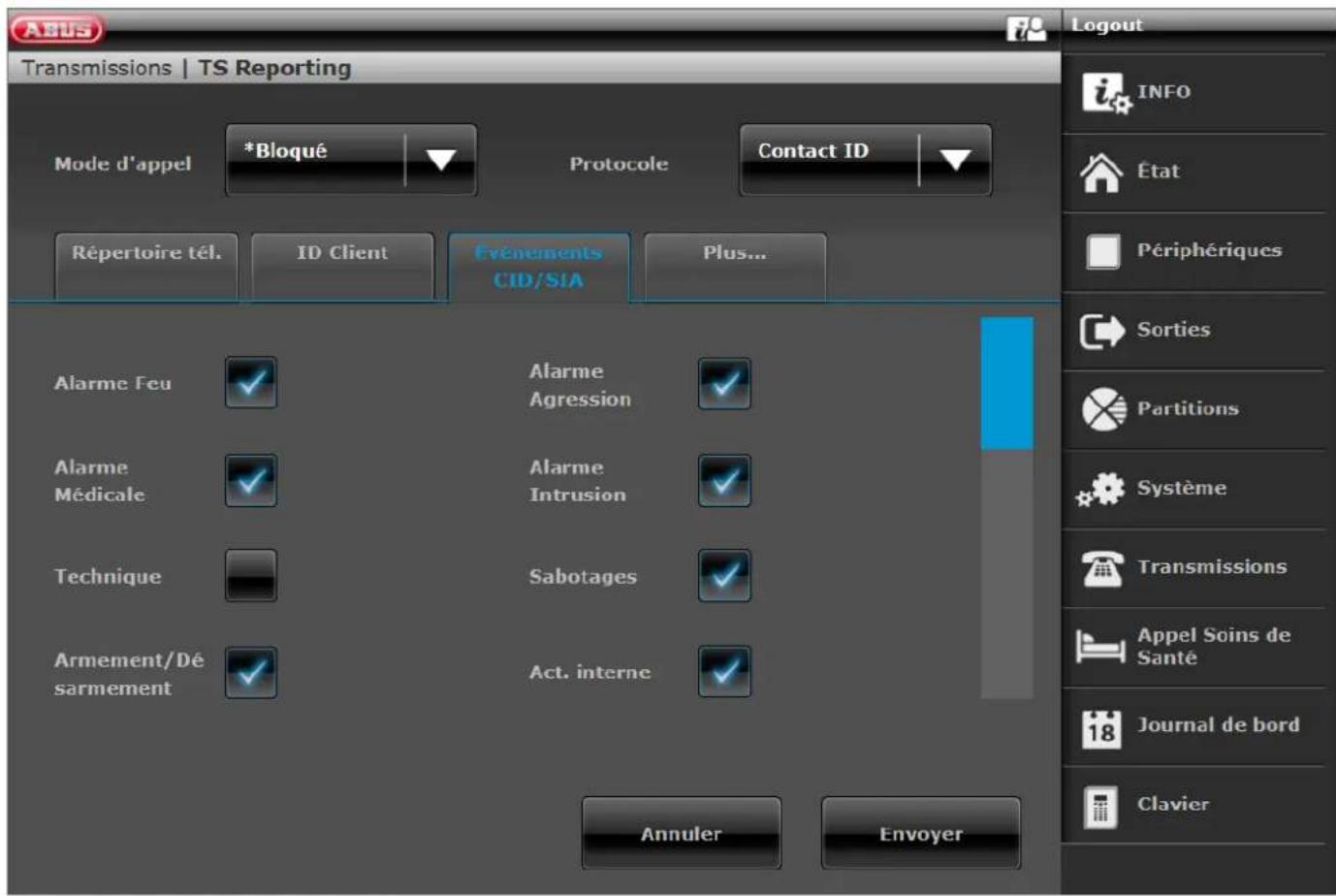

TS Reporting, événements CID/SIA (avec tous les protocoles SAUF "Format rap.") 133

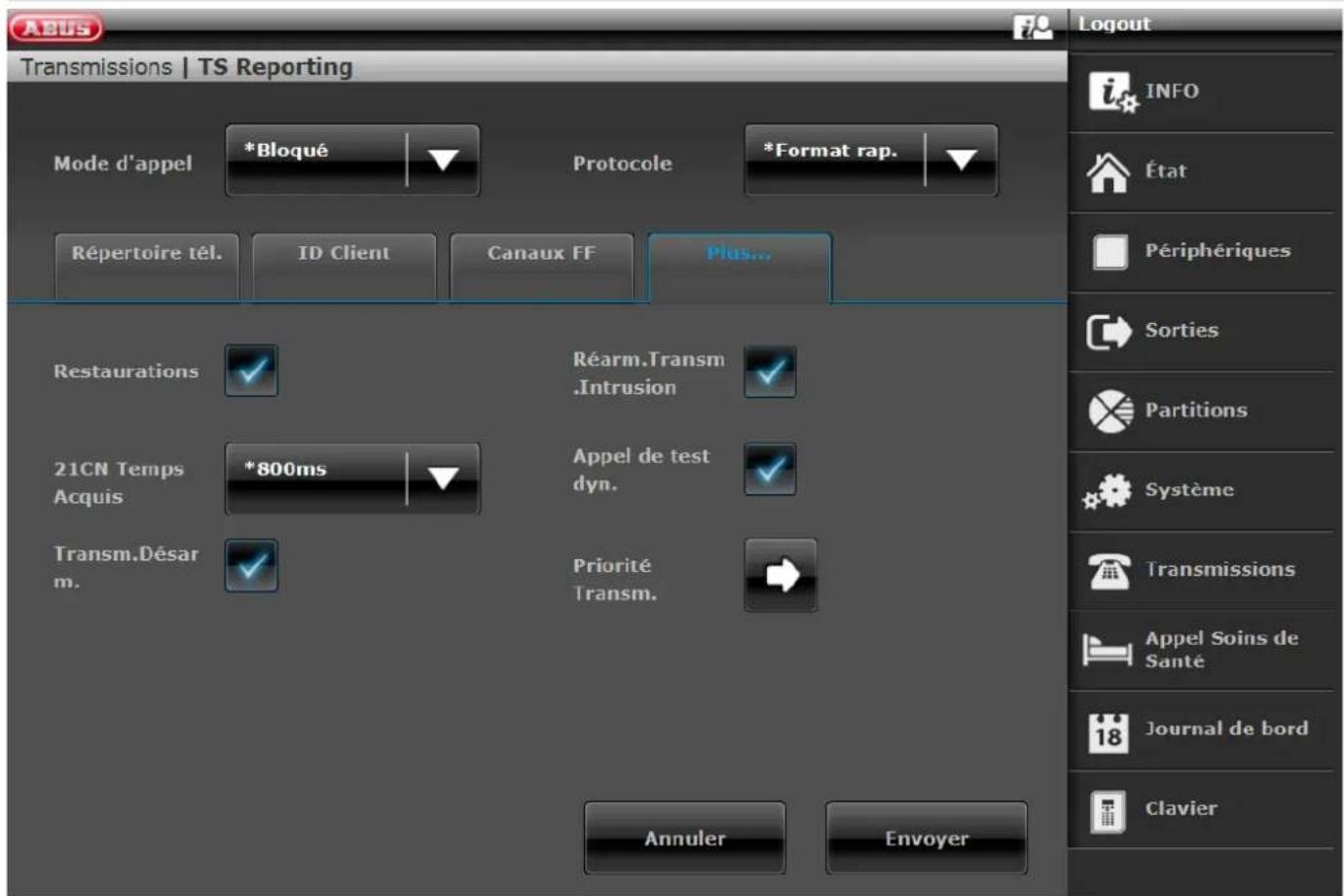

TS Reporting, plus 135

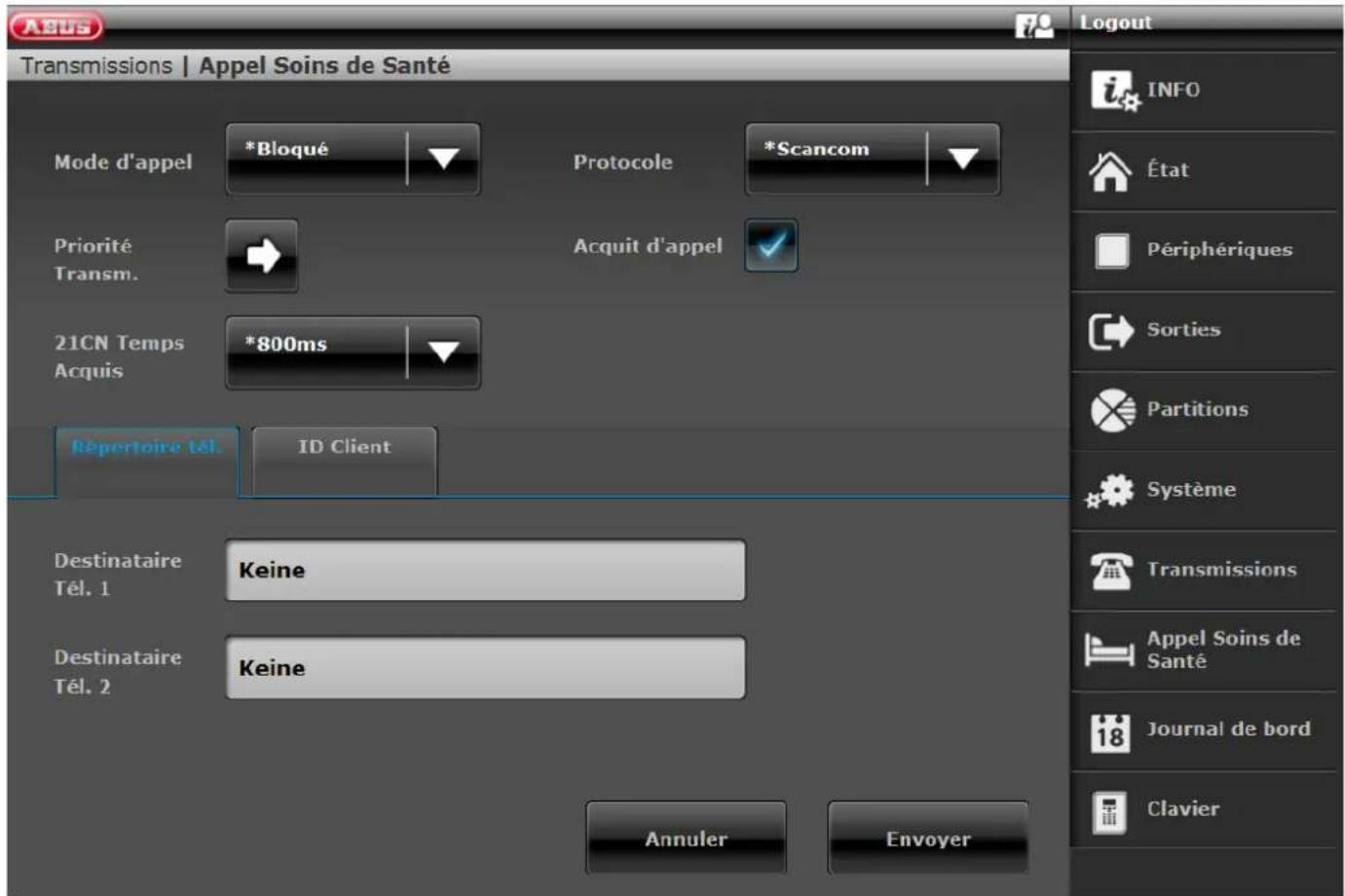

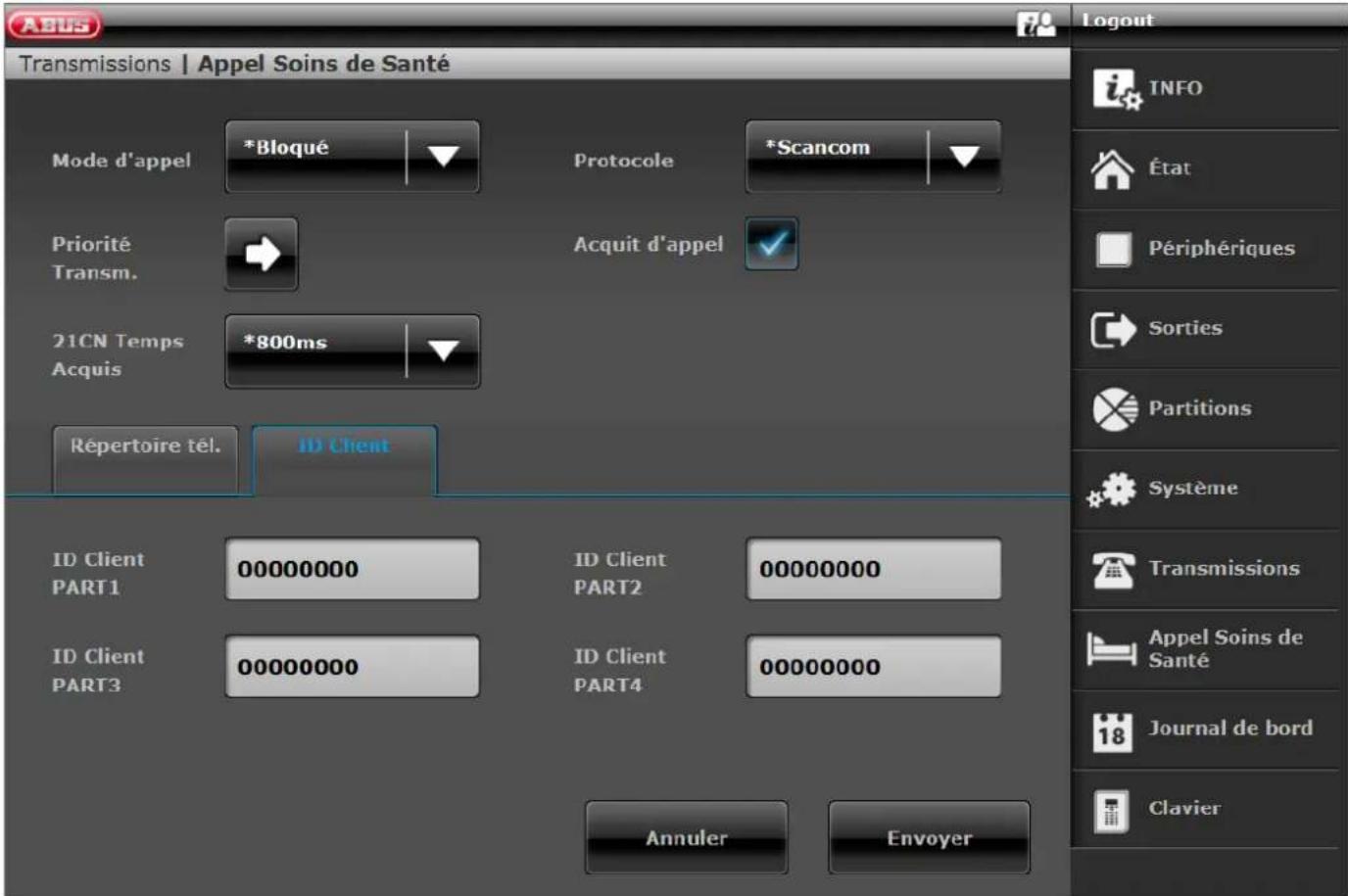

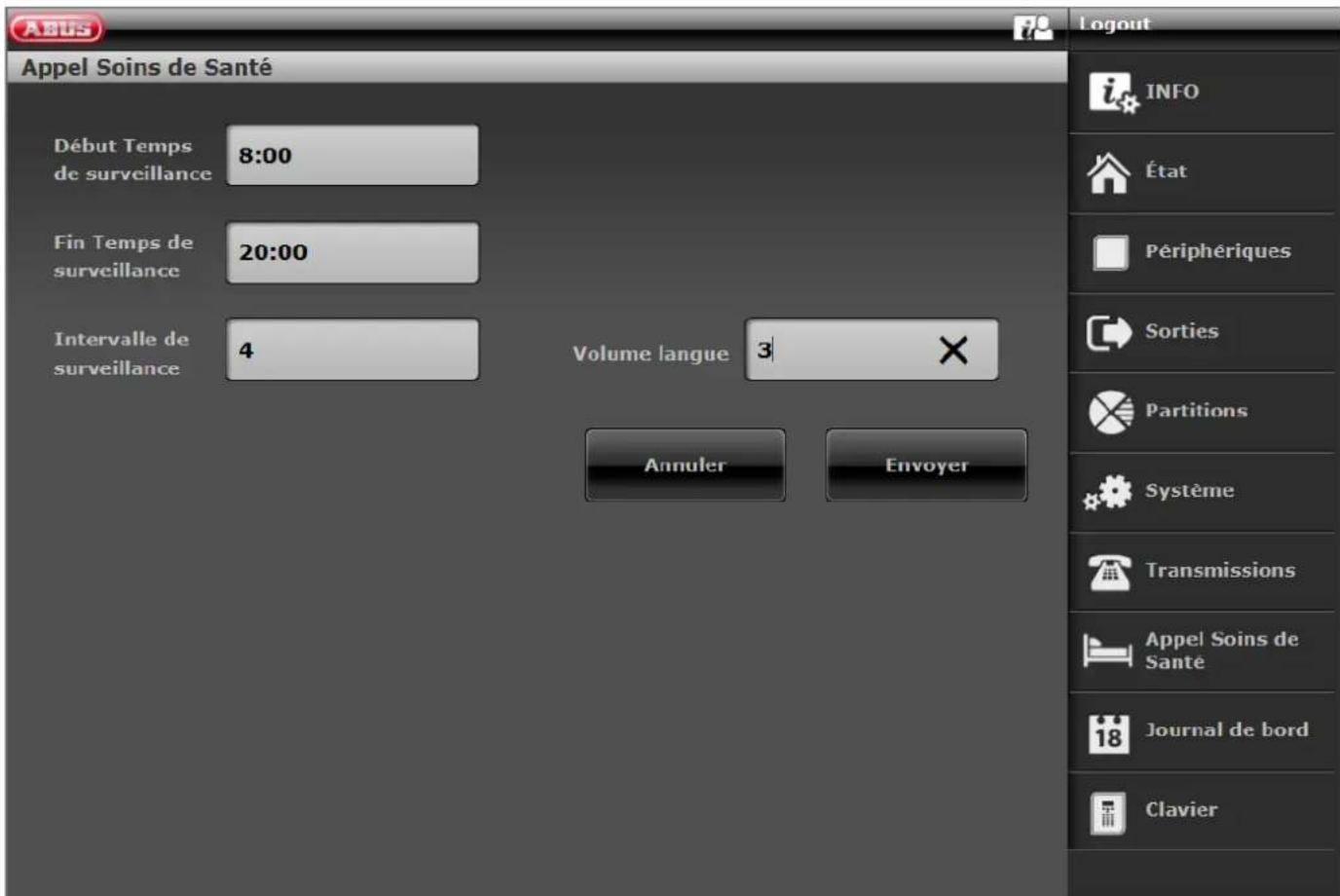

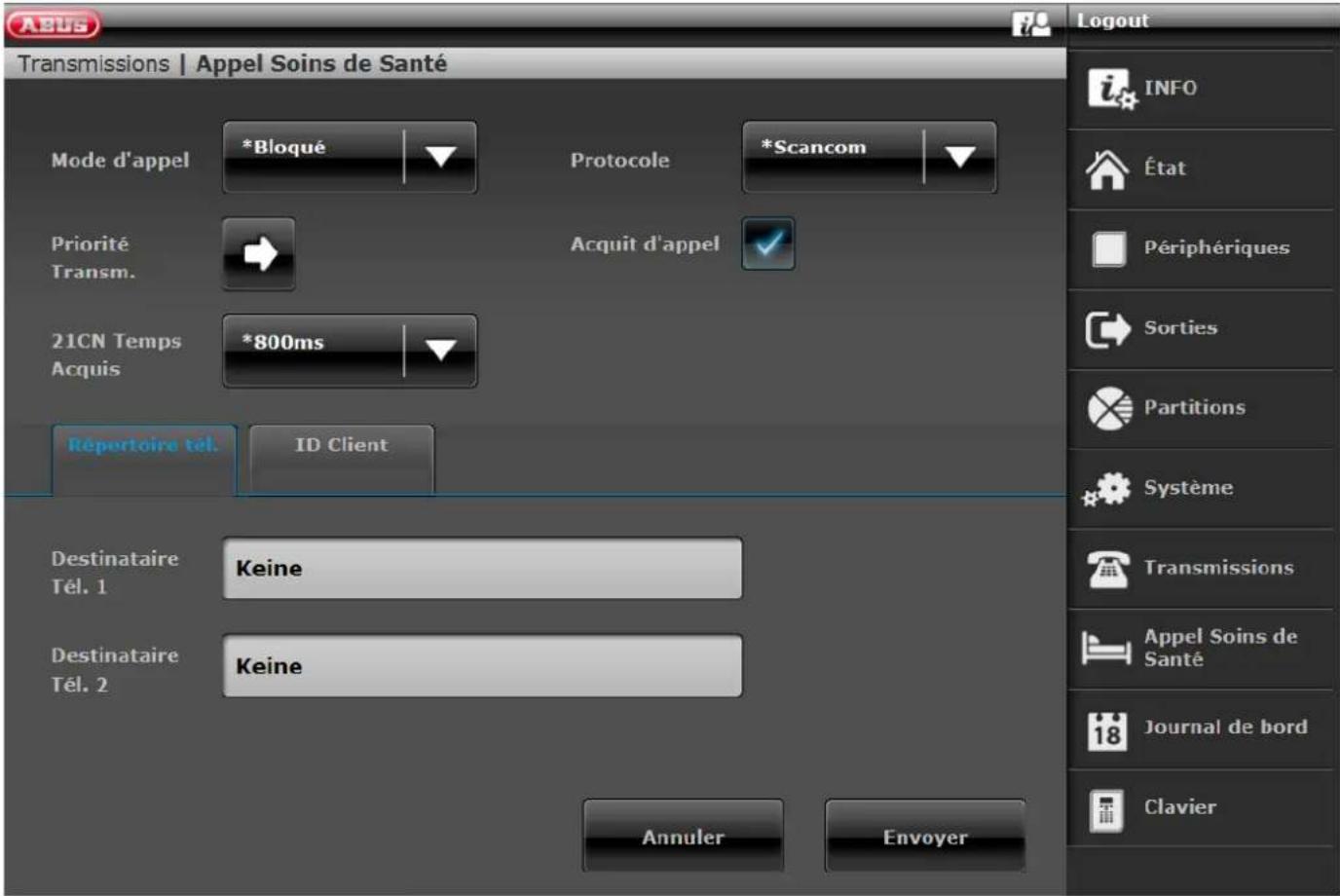

Urgence de soin 138
Appel soins de santé, repertoire tel. 139
Appel soins de santé, ID client 140

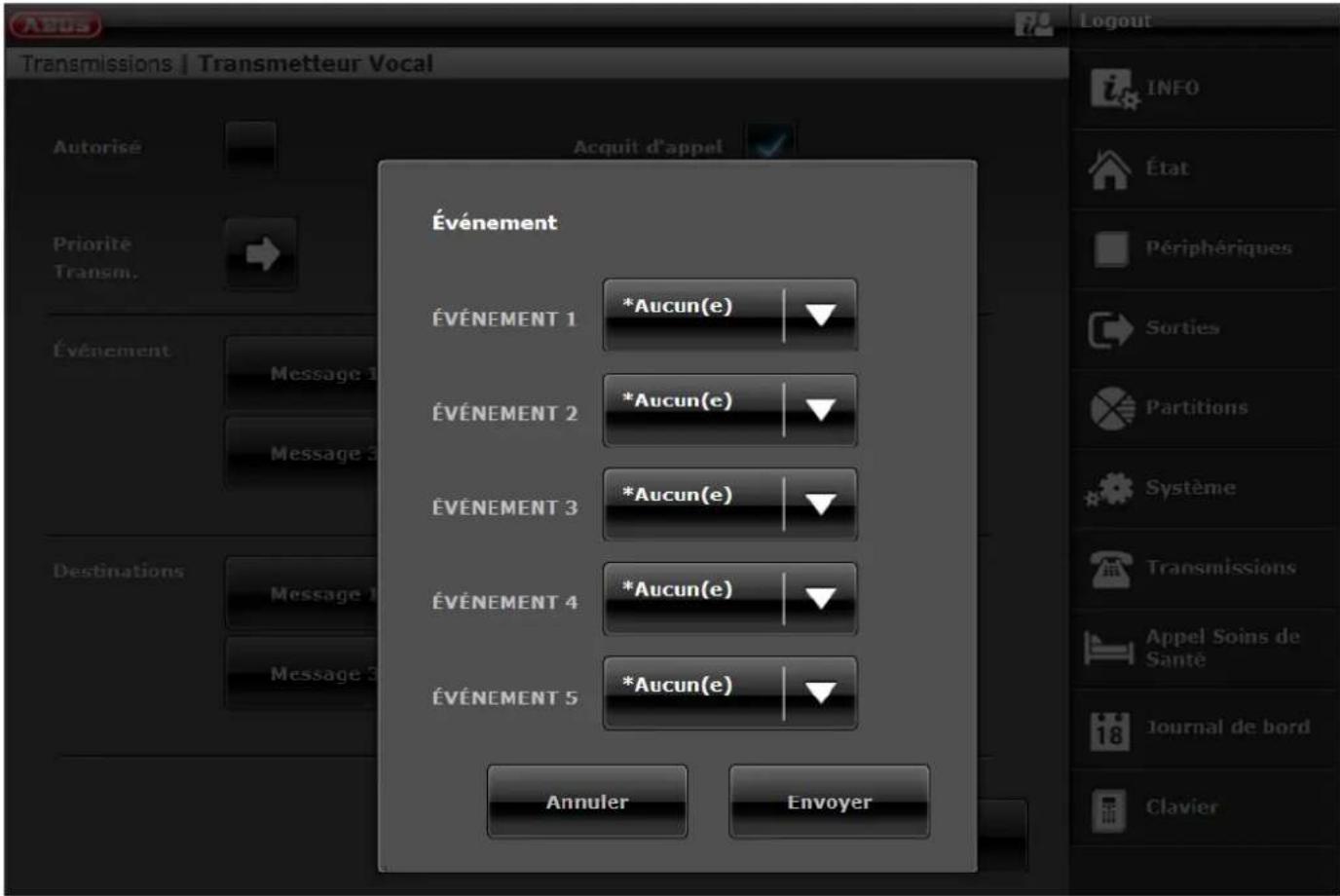

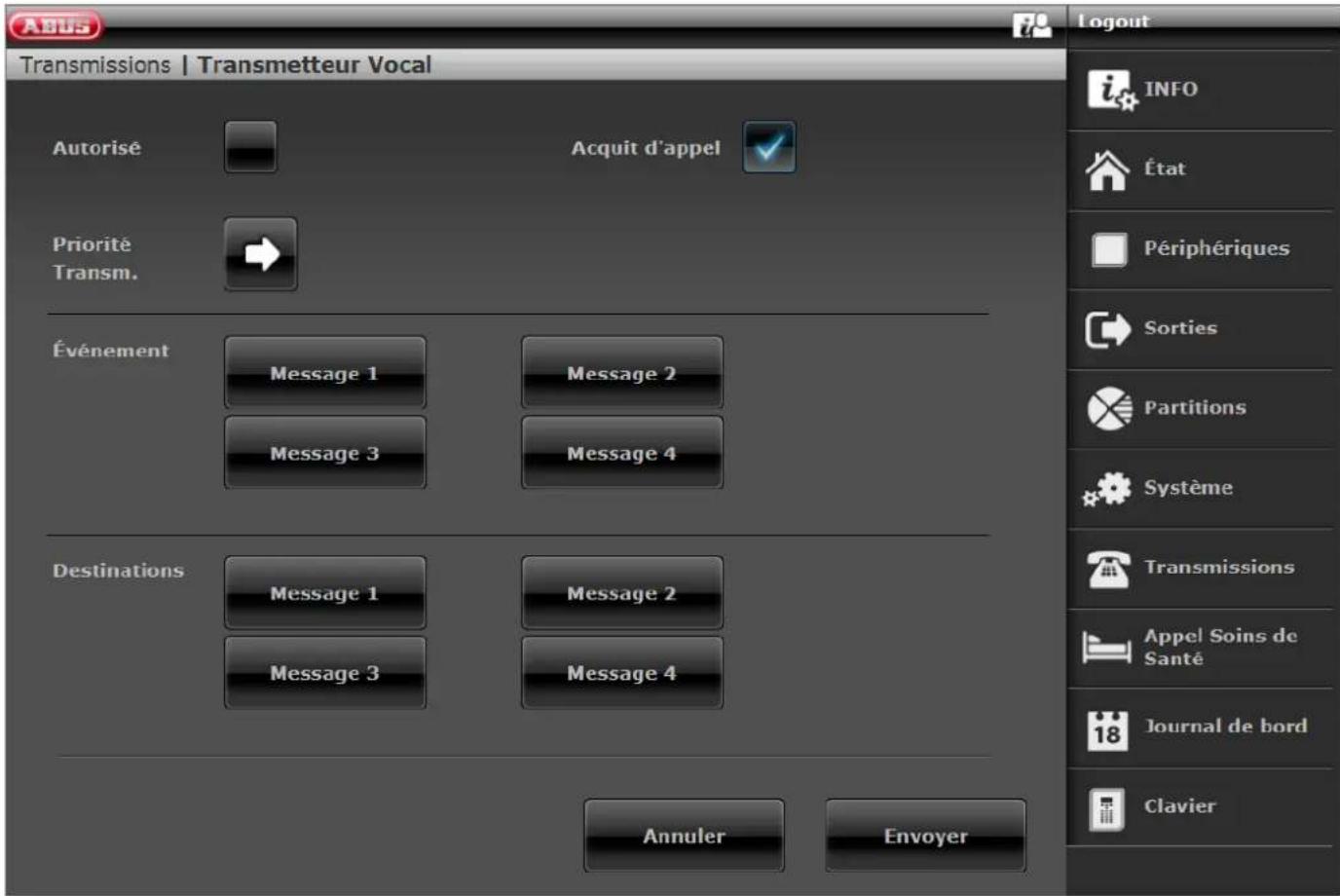

Transmetteur vocal 141

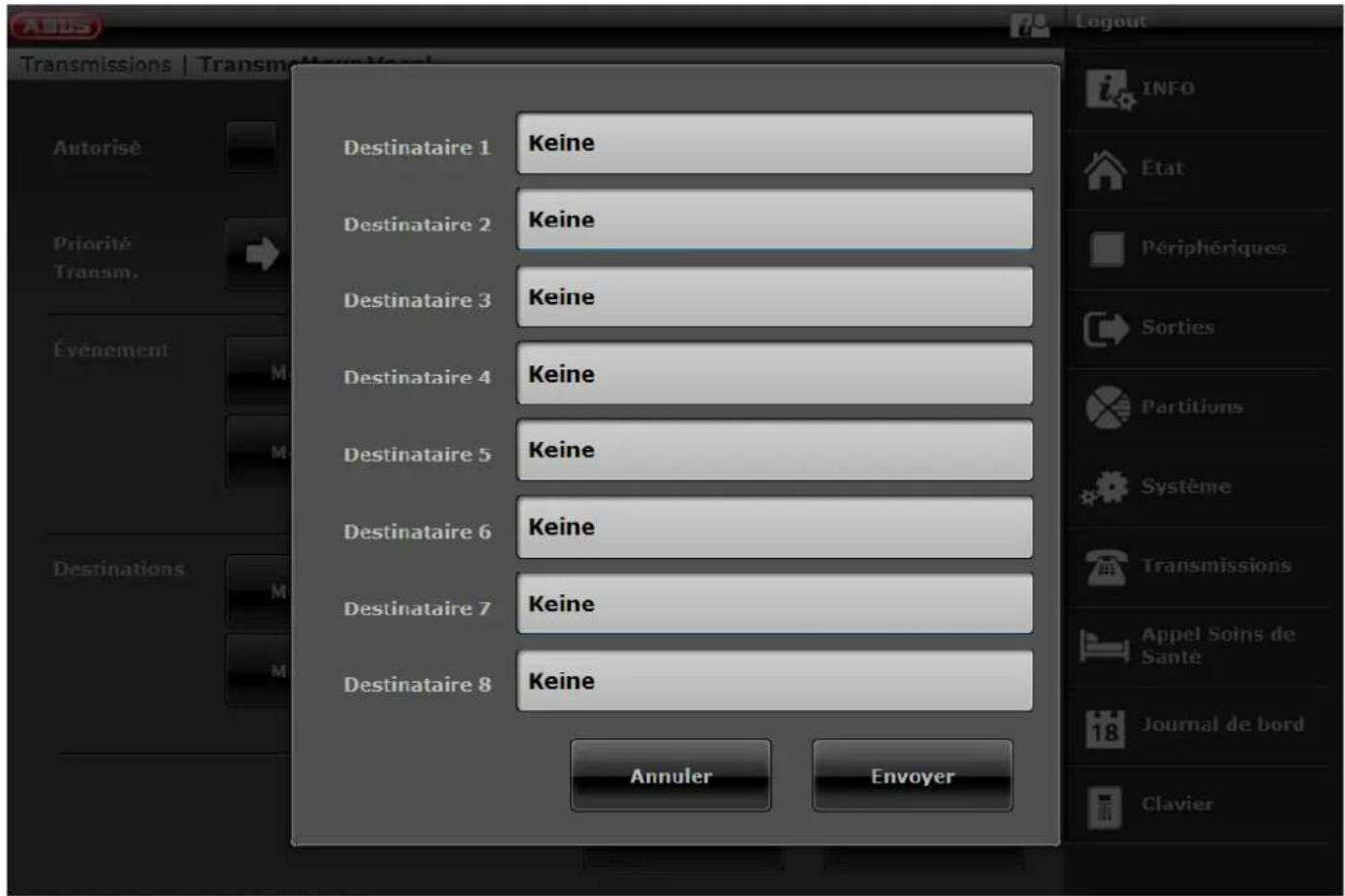

Transmetteur vocal, événement 142
Transmetteur vocal, destinations 143

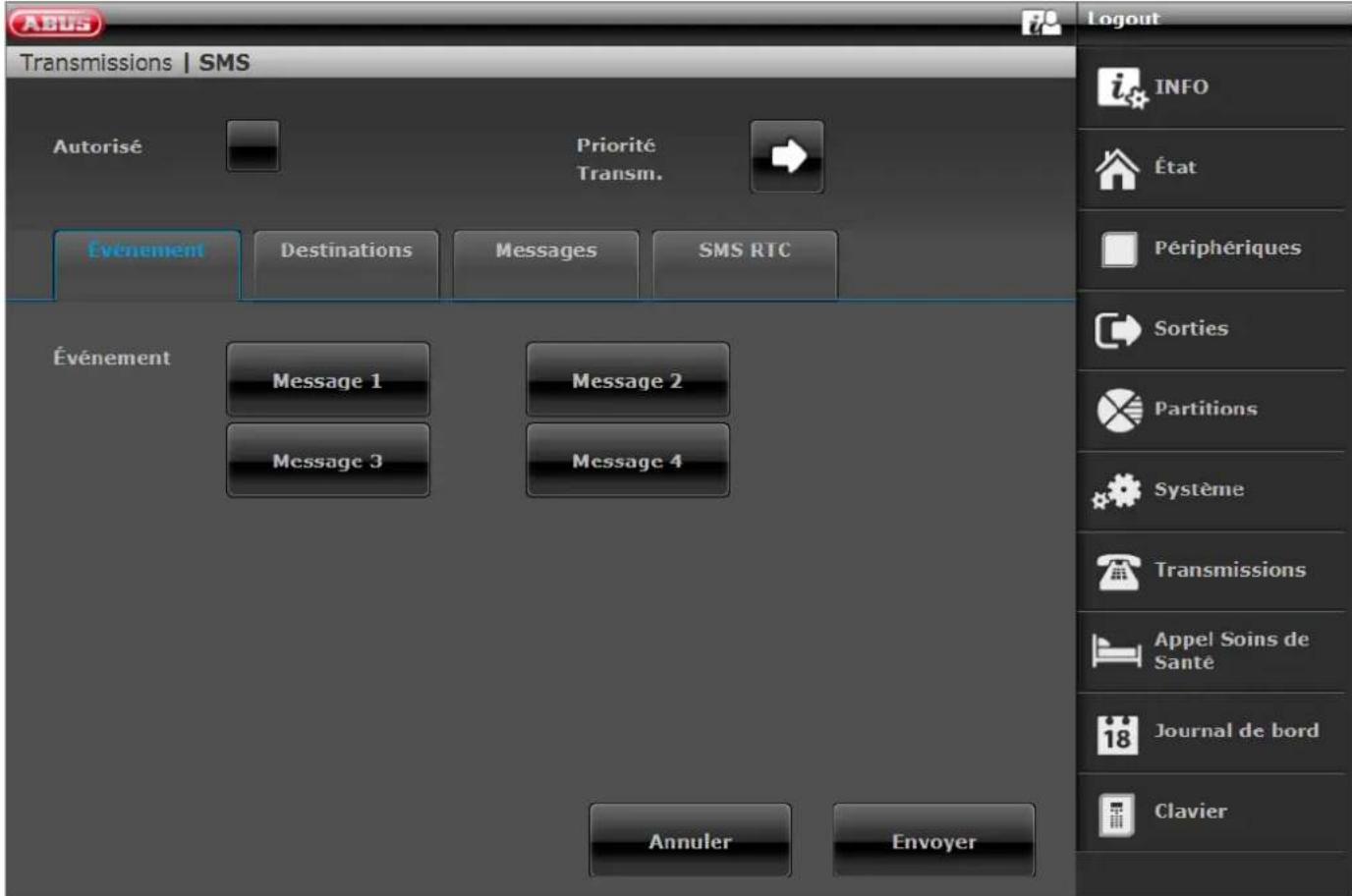

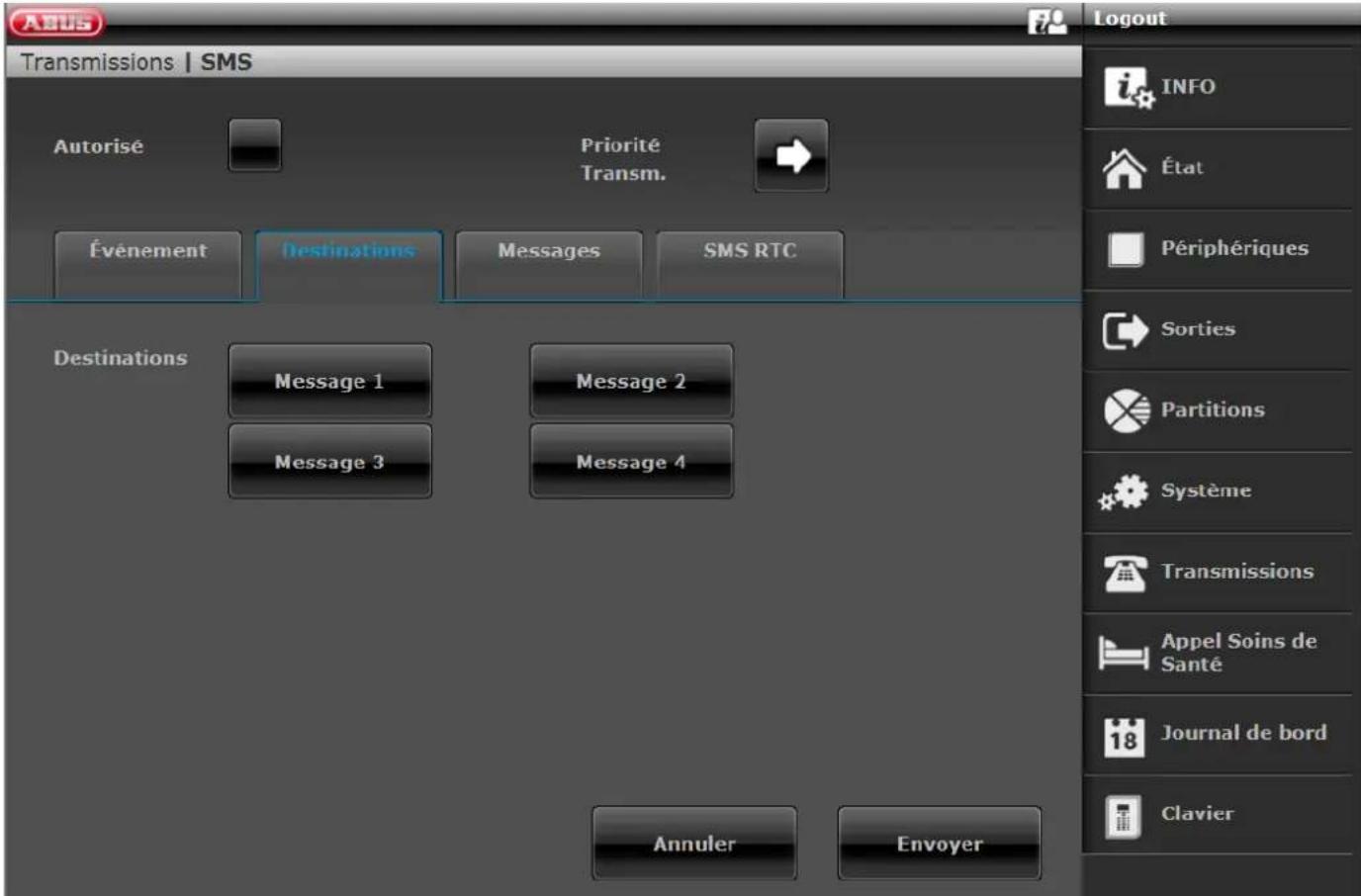

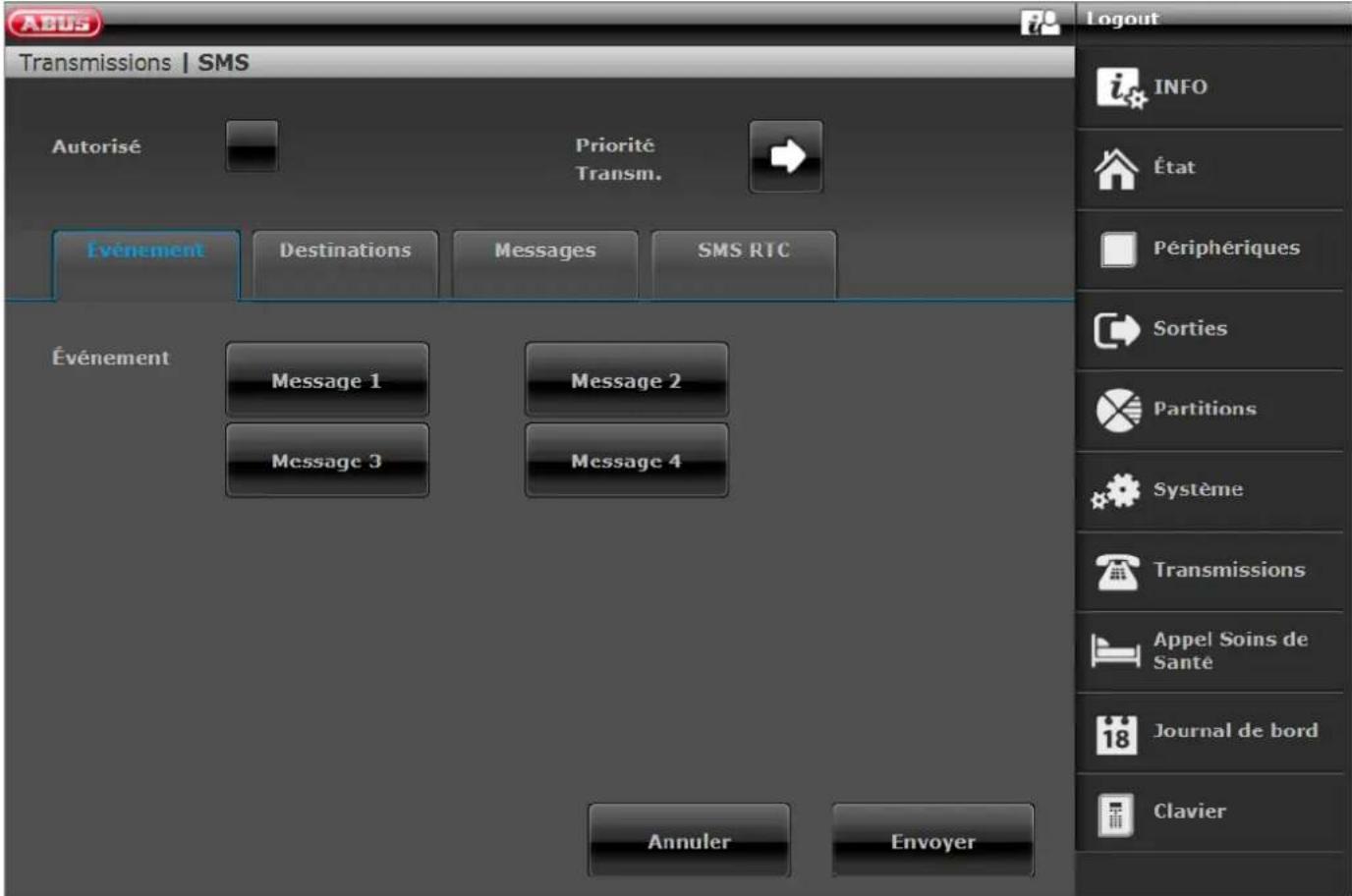

SMS 144
SMS, événement 145
SMS, destinations 146

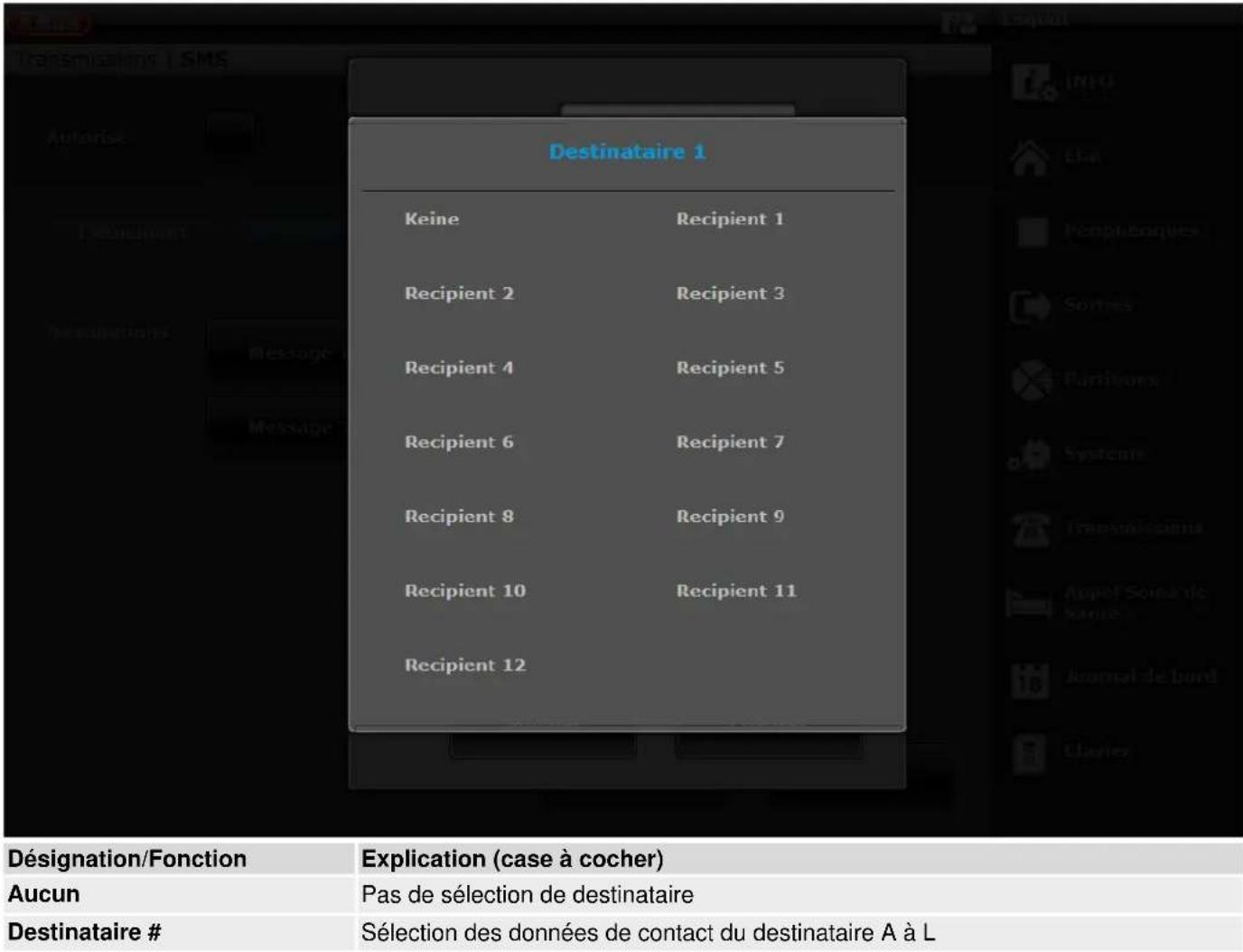

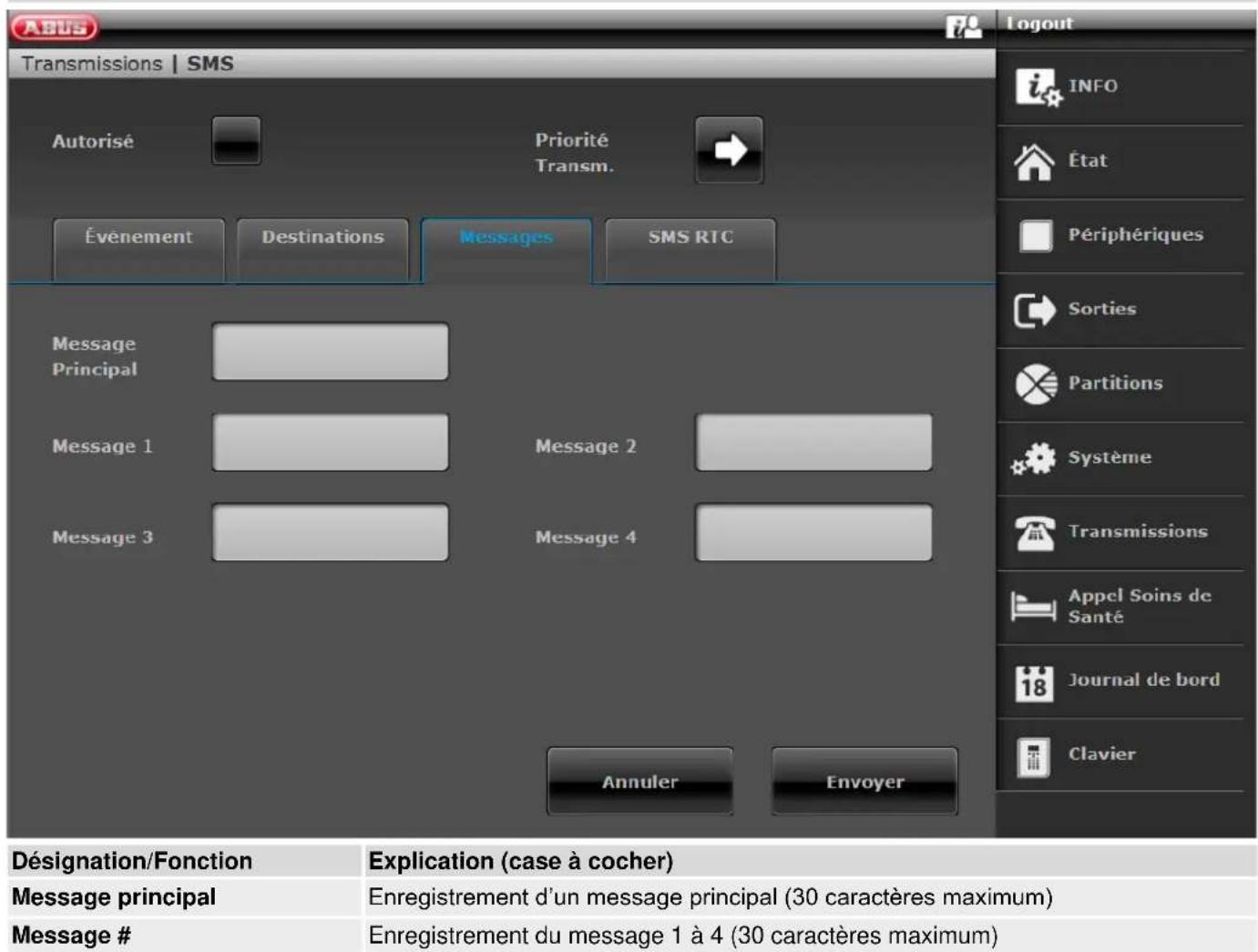

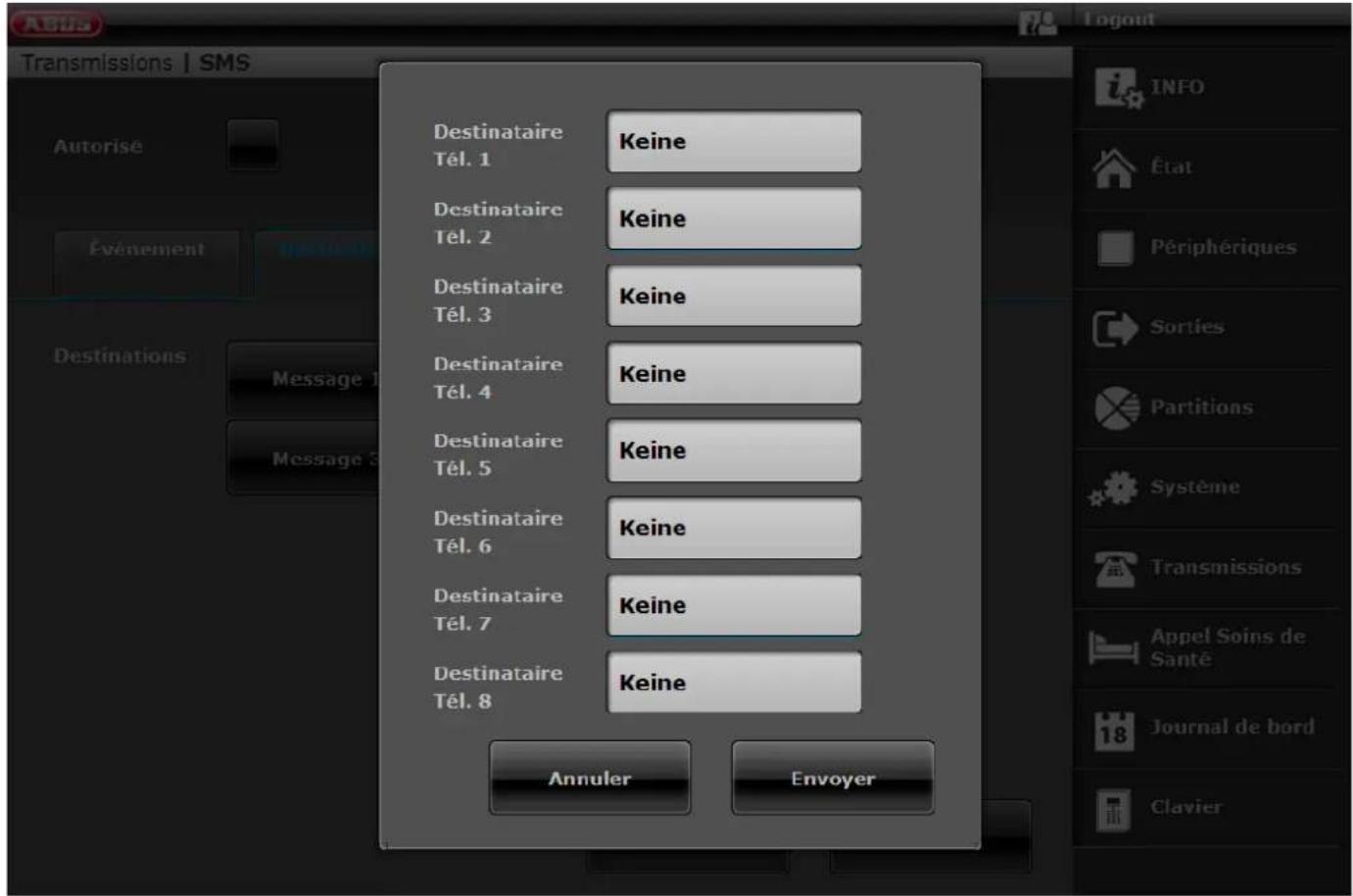

SMS, destinations, message 147
SMS, destinations, message, telephone destinataires 148
SMS, messages. 149
SMS, SMS RTC 150

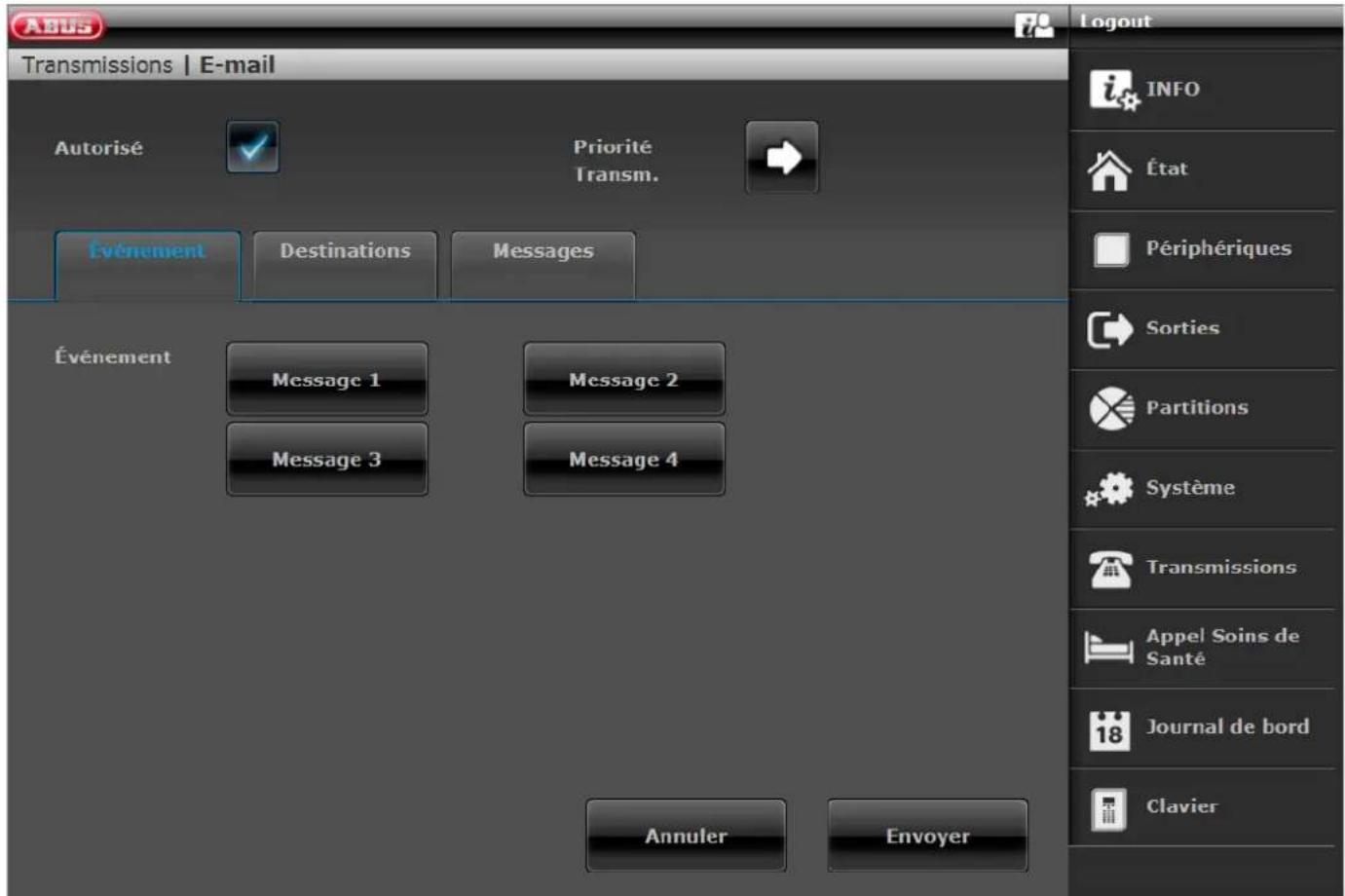

E-mail 152
E-mail, événement 153
E-mail, destinations 154

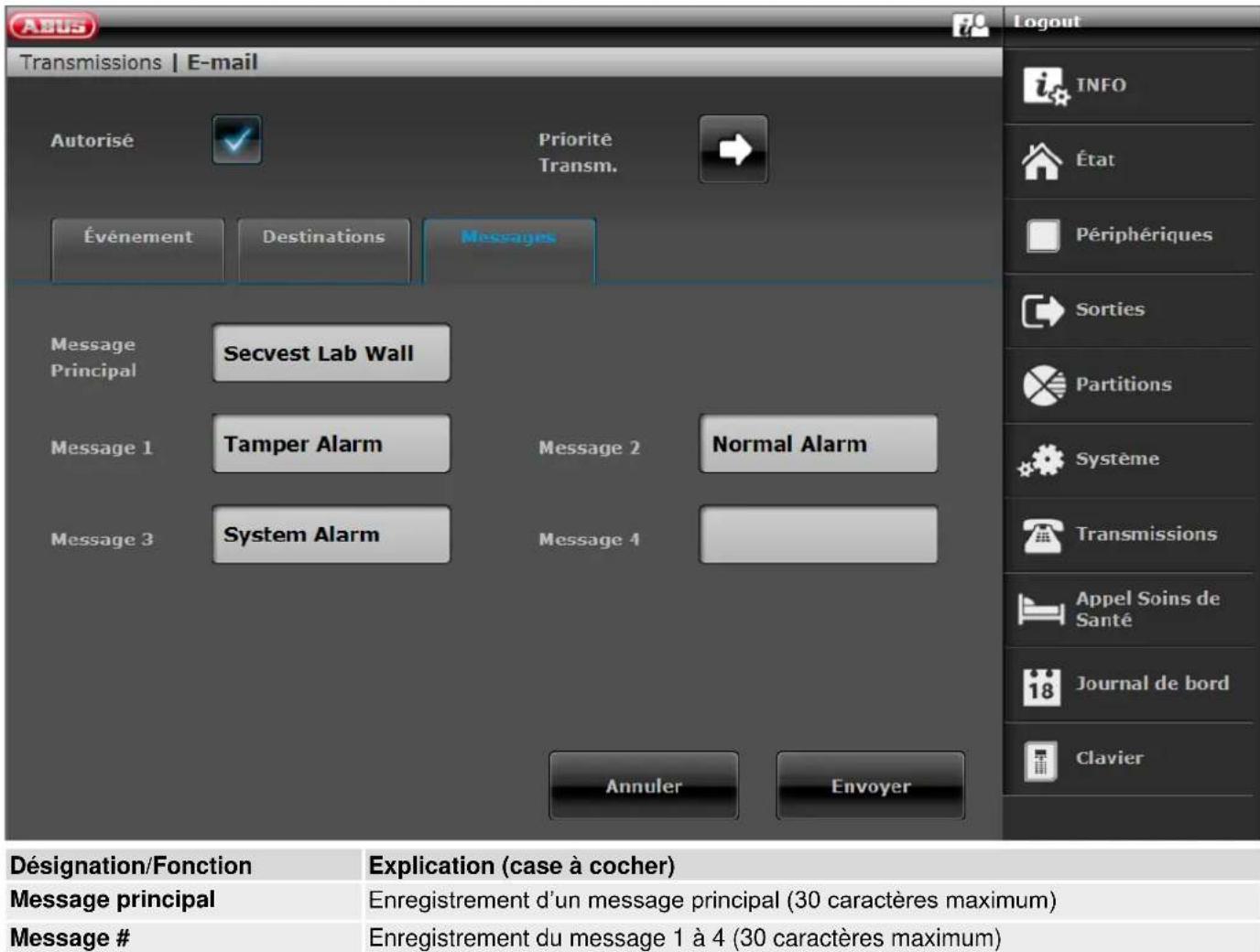

E-mail, messages 155

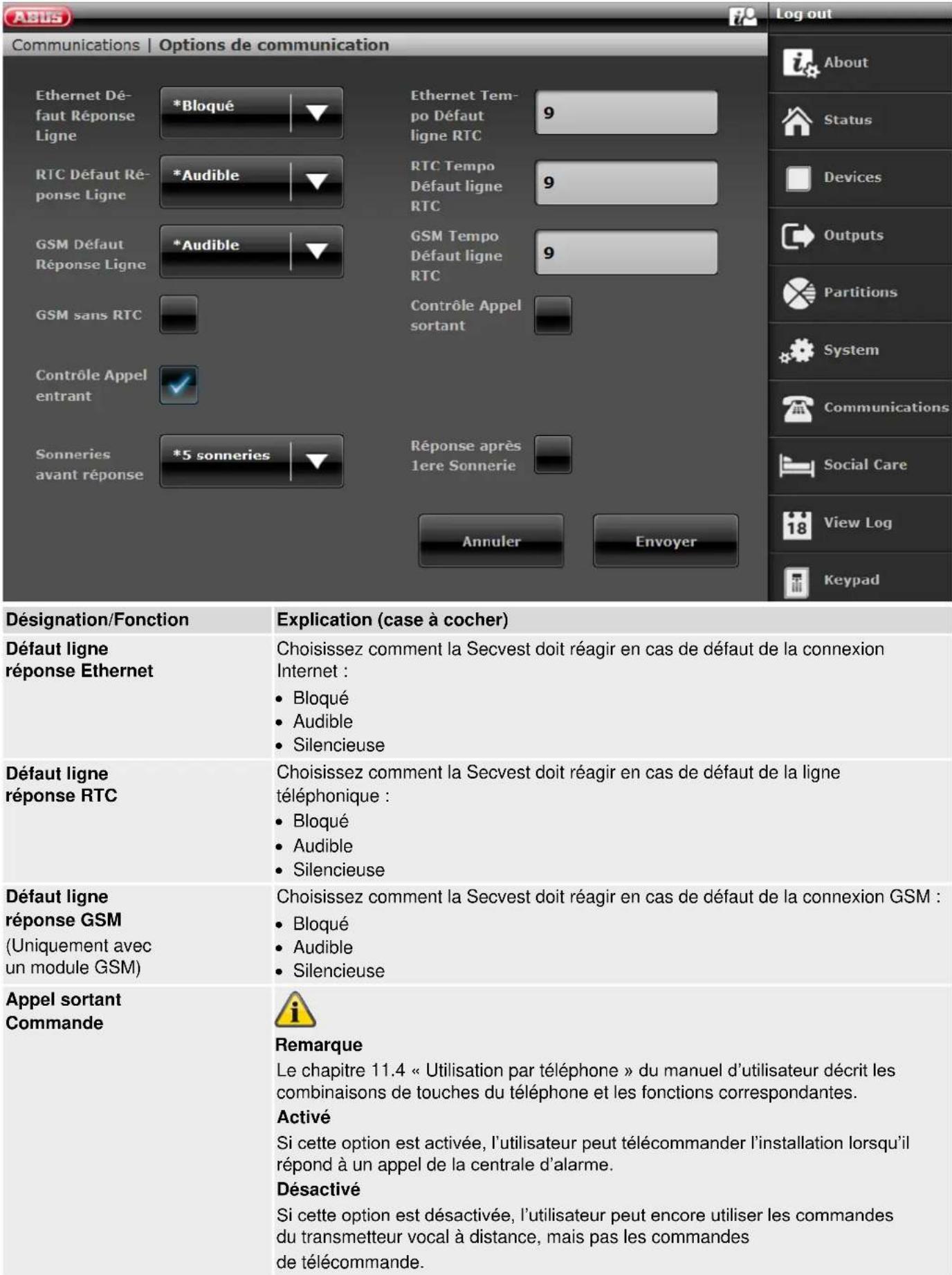

Options de communication 156

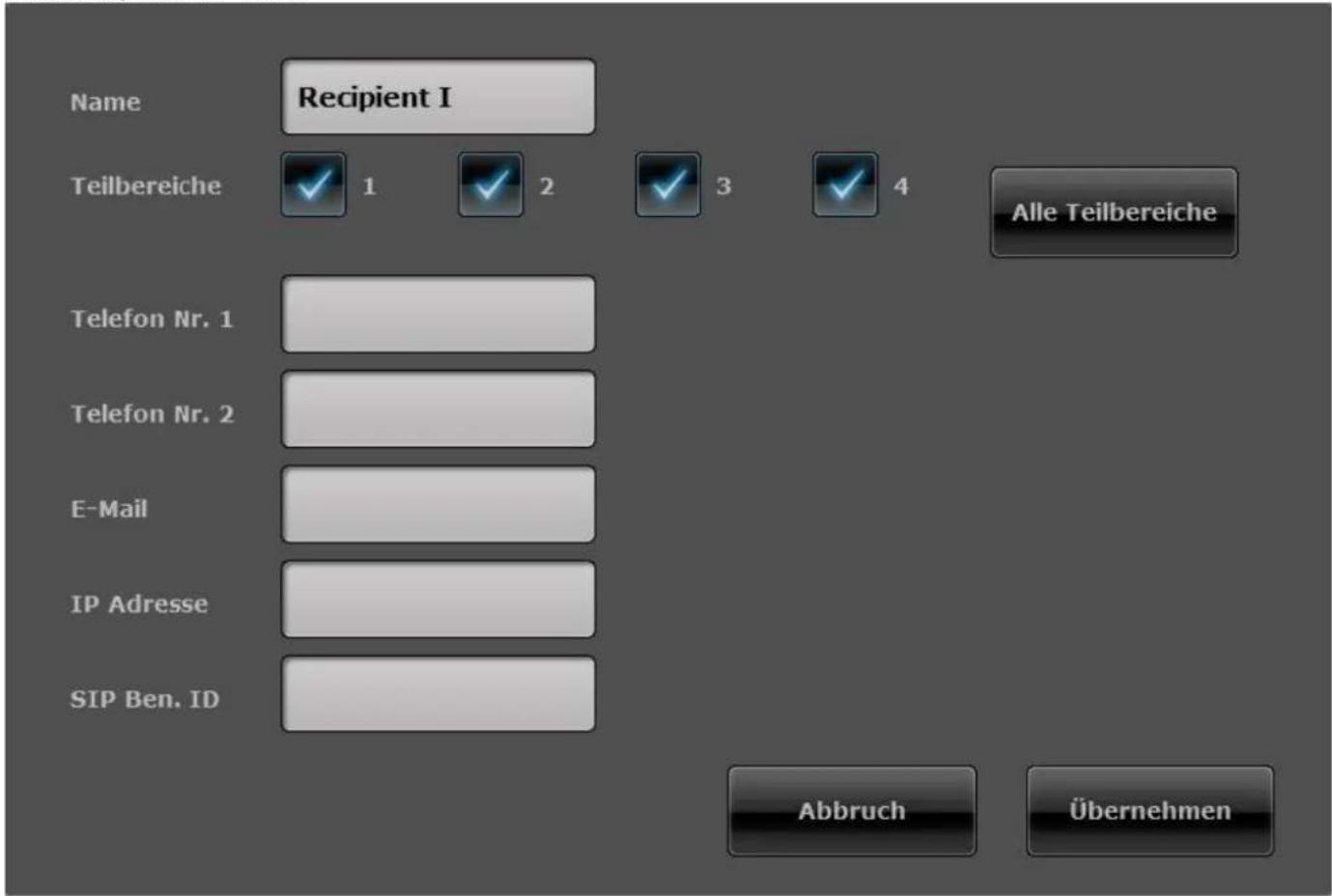

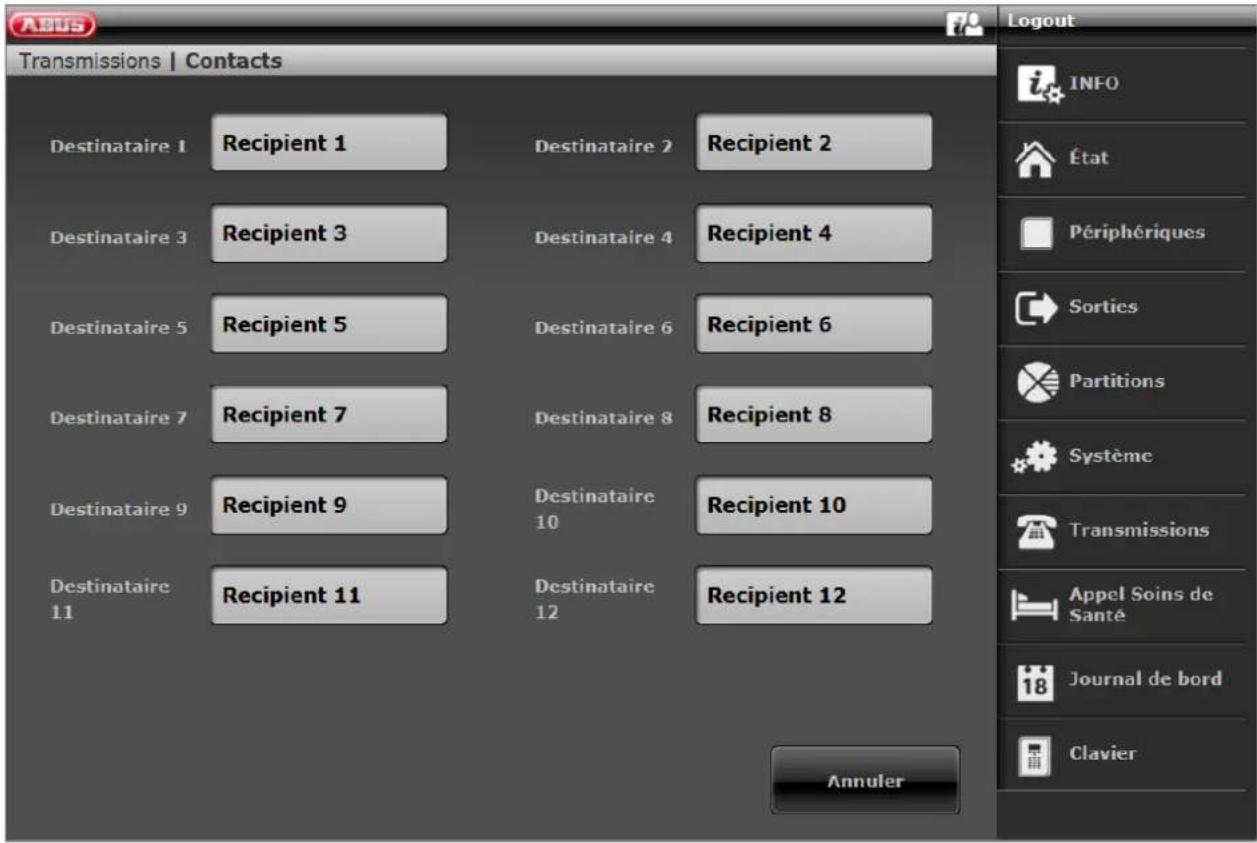

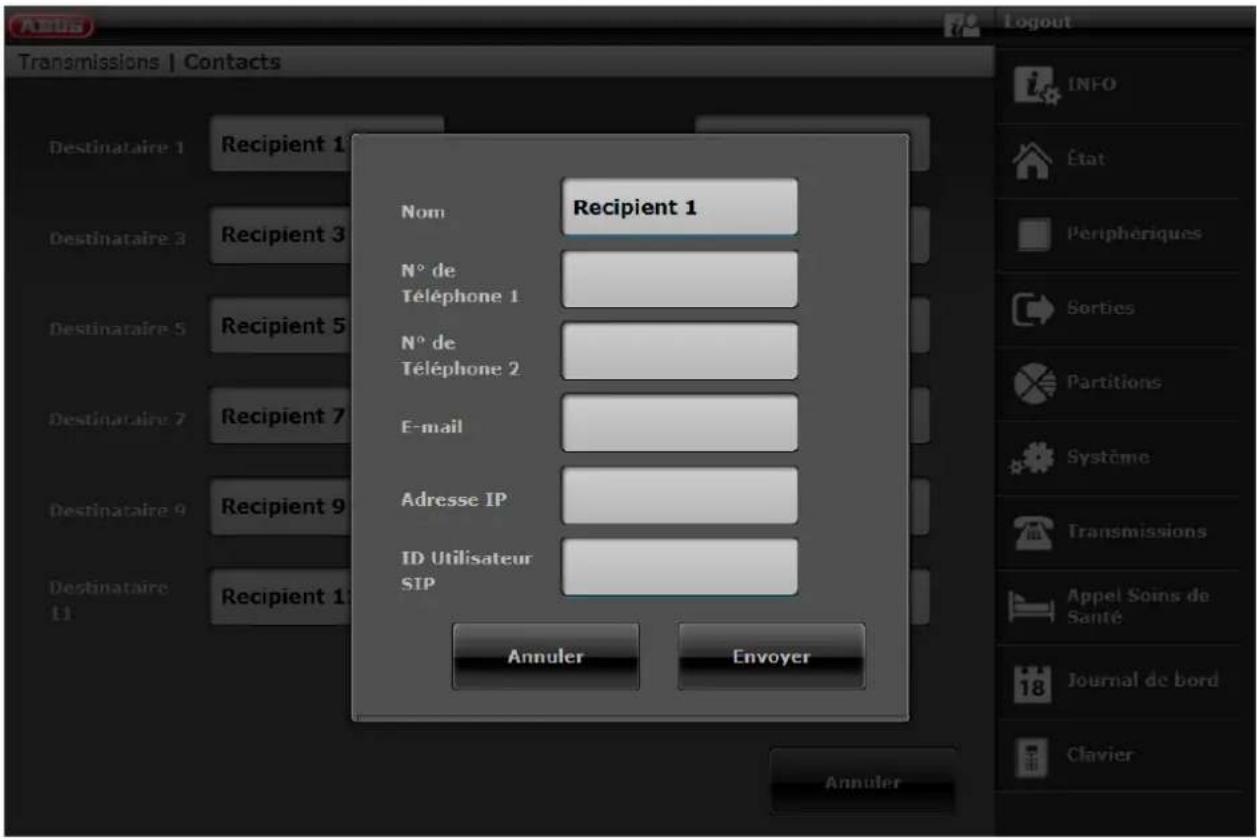

Contacts 159

Urgence de soin 163

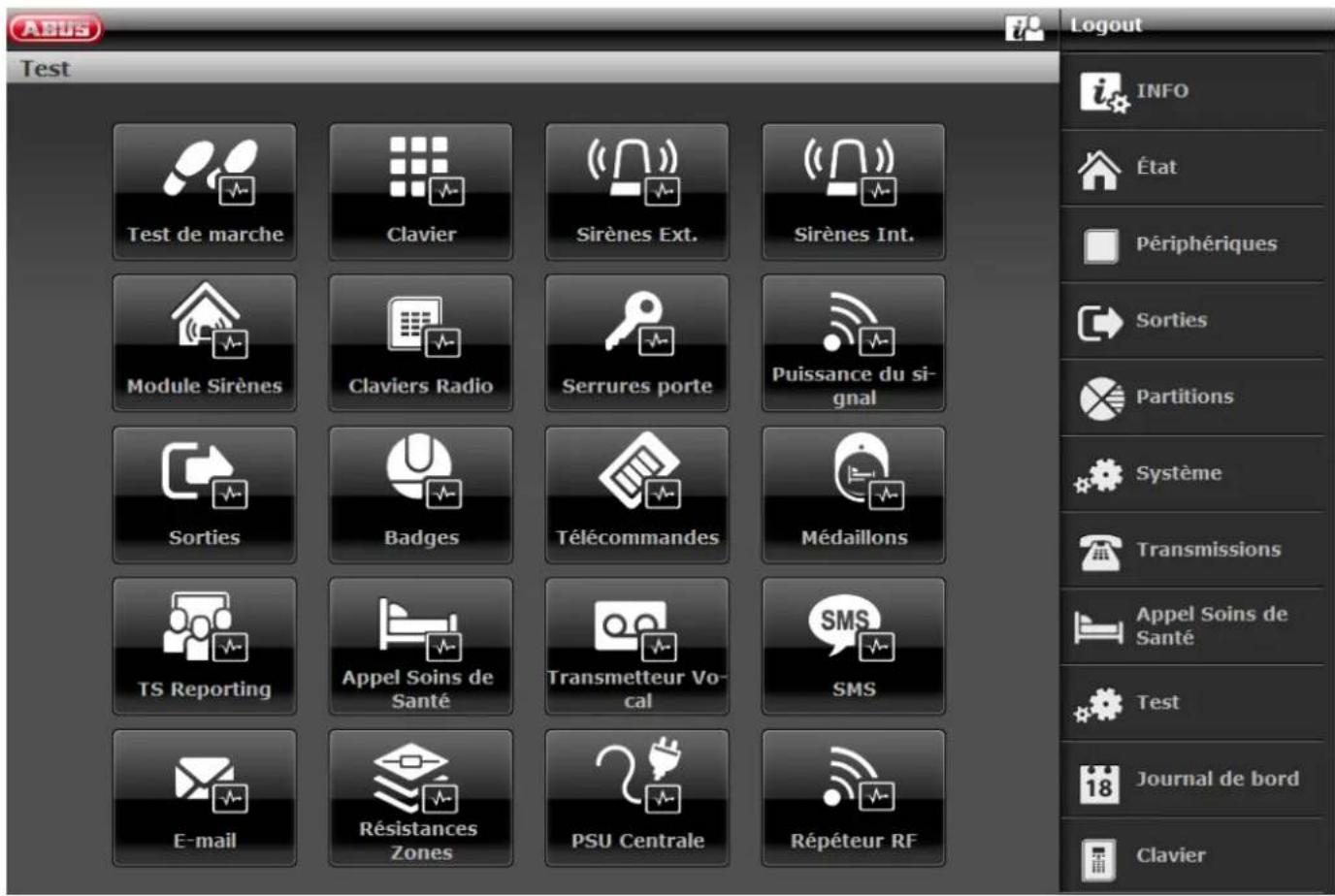

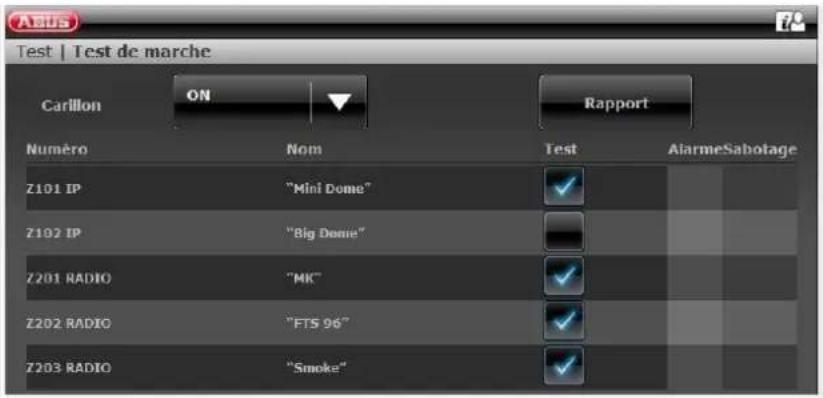

Test 164

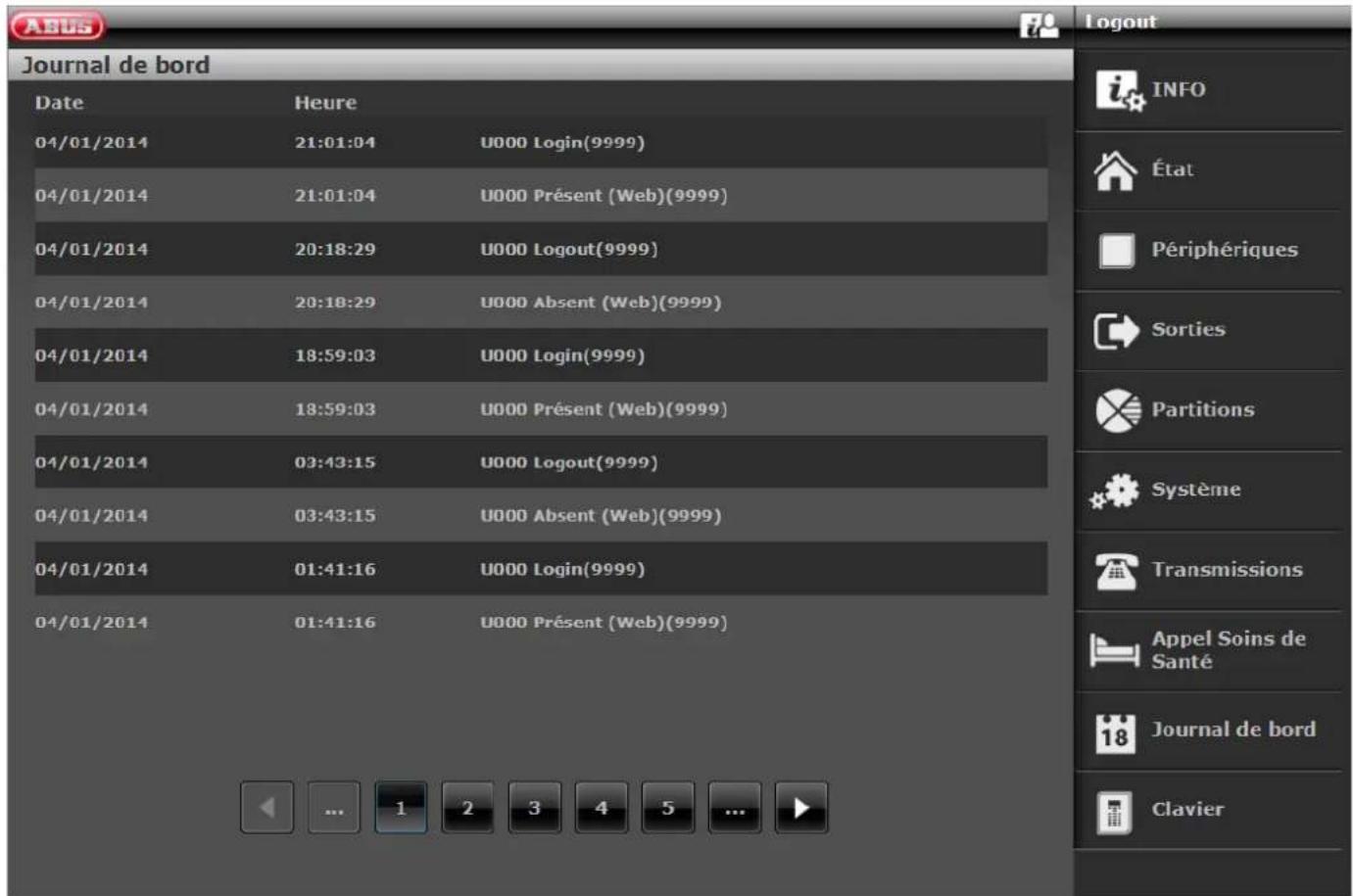

Historique 181

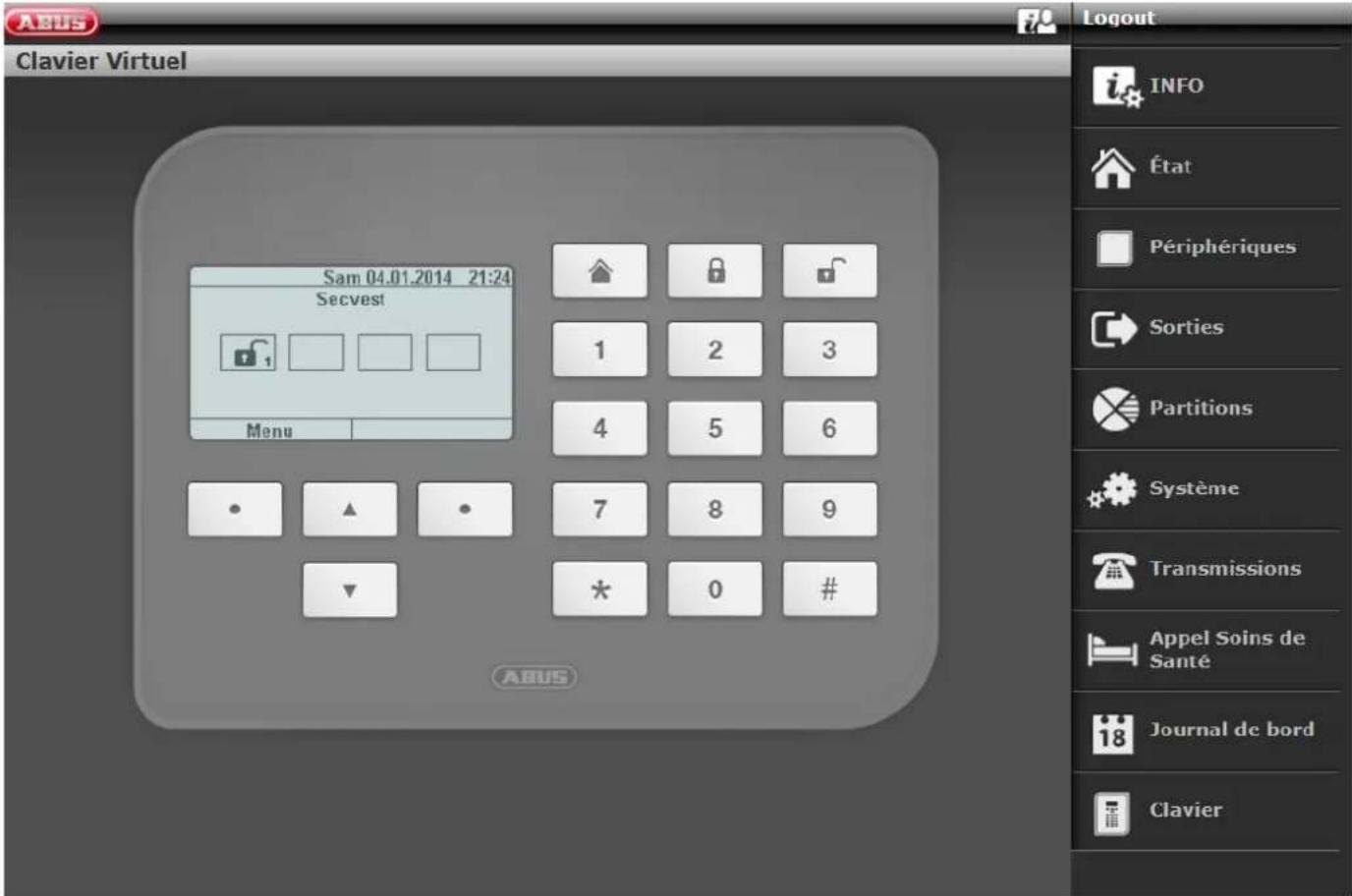

Clavier virtuel 182

Annexe 183

Caracteristiques techniques 183
Equivemment compatible 193

Valeurs par défaut / Programmation Usine 198

Mode installateur 198
Menuutilisateur 212

Maintenance et entretien 217

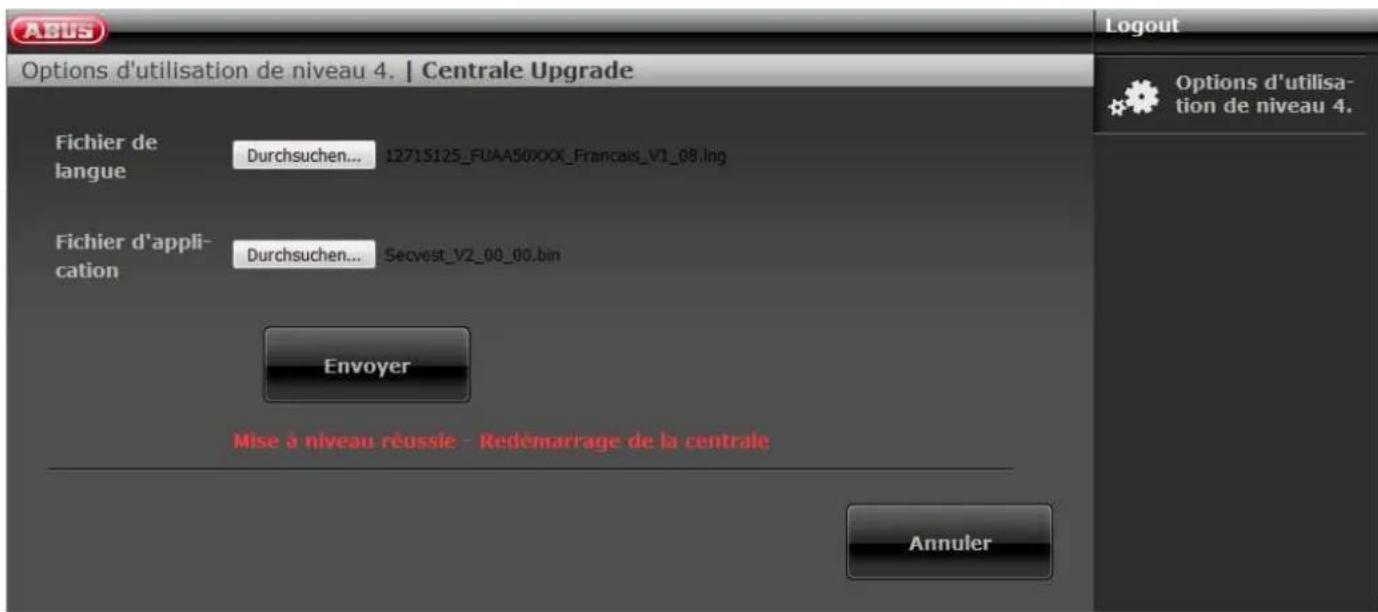

Mise à niveau logicielle 218

Messages d'erreur par e-mail 239
Messages d'erreur par TCP/IP 240

Vue d'ensemble des messages SSL 240
Messages d'erreur par VOIP 242

Historique 243

Entrées de journal de bord 243
Numerosutilisateur 255

Dépannage et recherche d'erreurs 256

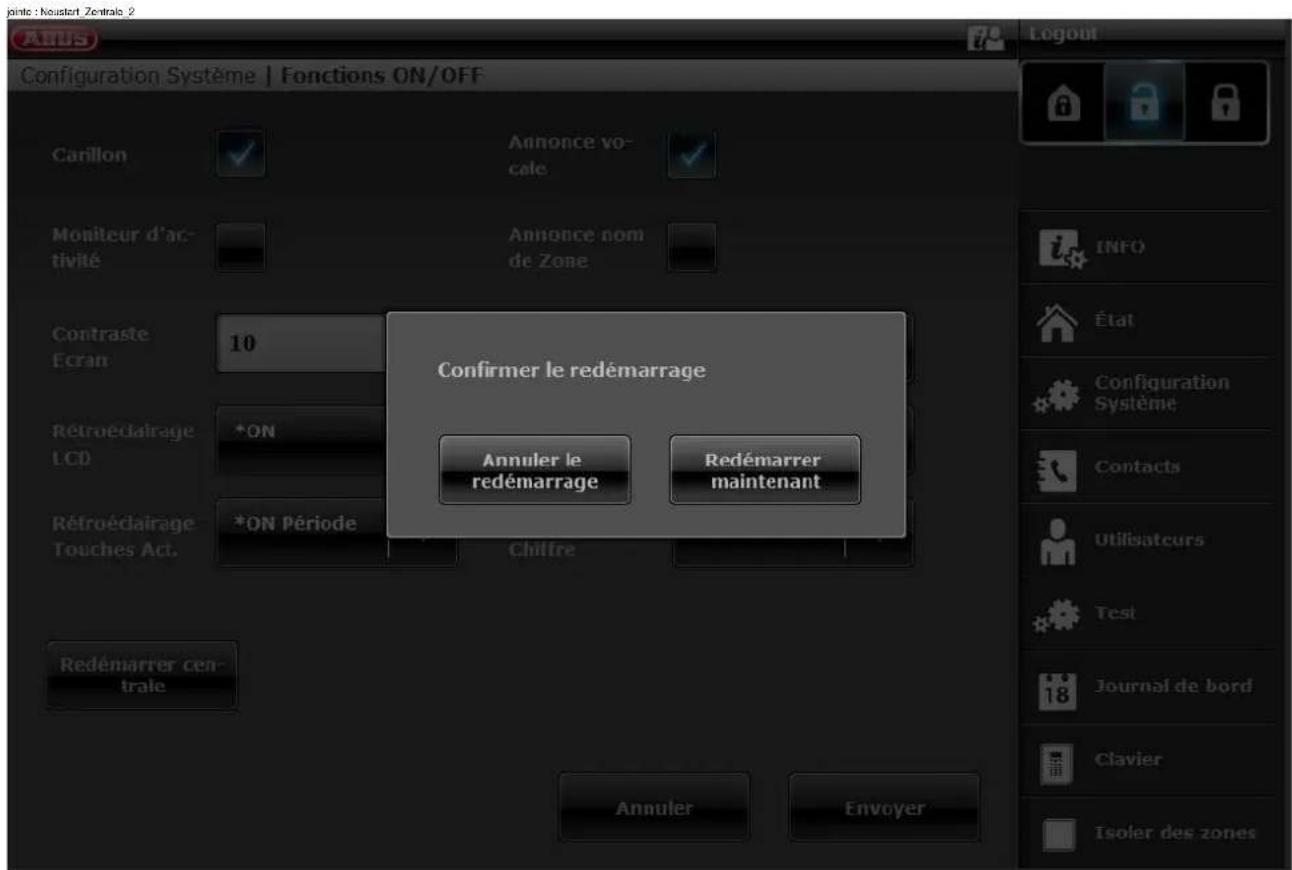

Redemarrage manuel (extinction et rallumage) 256
Effectuer un appel test GSM manuellement, carte prépayee 259
LED de diagnostic sur la platine principale et module GSM 259
Trace, enregistrement des processus de communication 261

Fuseaux horaires 263

Centre de notification du réseau fixe 263
Centre de notification du réseau GSM 264
Notification par SMS 264

Notification par e-mail / setup e-mail 265

Index 268

Guide de démarrage rapide

À qui s'adressent ces instructions d'installation ?

Ces instructions d'installation vous aideront à parcourir les différents menus de l'interface de programmation.

Elles s'adressent au technicien formé ayant acquis, lors d'un séminaire organisé par la société ABUS Security-Center GmbH & Co. KG, les connaissances suivantes :

• Installation du système d'alarme sans fil
• Installation des péripériques de la centrale d'alarme sans fil (par ex. détecteurs, émetteurs d'alarme, module GSM/GPRS, cameras de surveillance)
• Configuration des périhériques du système d'alarme sans fil

Ces instructions d'installation énuméré les possibités de configuration accessibles dans les différents menus.

Installation de la centrale d'alarme Secvest

L'installation de la centrale d'alarme sans fil Secvest est décrite dans le chapitre Montage / installation, page 21.

Des informations supplémentaires figurent dans le document "Quick Guide FUAA50000" également fourni.

Le manuel d'installation/de l'utilisateur peut également être télécharge au format PDF.

Lien de téléchargement du document: www.abus.com/ger/products/FUAA50000

Programmation/configuration de la Secvest

La programmation/configuration de la centrale d'alarme sans fil est décrite dans le chapitre Programmation/configuration, page 28.

Test de fonctionnement de la Secvest

Une fois l'installation et la programmation terminées, effectuez un test de fonctionnement complet de tous les systèmes et périhériques.

Informez l'utilisateur sur les commandes principales suivantes :

• Login/Logout
• Activation/Désactivation
• Utilisation de la Secvest, télécommande
• Création d'un protocole de transmission

Remarque

Lisez attentivement les instructions d'utilisation en annexe.

Consignes de sécurité

Signification des pictogrammes

Les symboles suivants sont utilisés dans la documentation ainsi que sur l'appareil :

Symbole	Mot-signal	Signification
!	Danger	Avertissement relatif aux risques de blessure ou dangers pour votre santé.
	Danger	Avertissement relatif aux risques de blessure ou dangers pour votre santé du fait du courant électrique.
	Important	Avertissement de sécurité relatif au risque d'endommager l'appareil/les accessoires.
i	Remarque	Informations importantes.

Les indications suivantes sont utilisées dans le texte :

	Signification
1. ...	Opération obligatoire ou conseillée, à effectuer dans l'ordre indiqué dans le texte
2. ...
• ...	Énumération sans ordre particulier dans le texte ou dans l'advertissement
• ...

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a eté construit et concu! Toute autre utilisation est considérée comme non conforme!

Cet apparéil est conçu exclusivement pour les applications suivantes :

• système de détction de danger, centrale d'alarme.

Généralités

Avant la première utilisation du matériel, lisez attentivement les indications, et plus particulièrement les avertissements, même si vous ont été autorisé à utiliser des apparèilslectroniques.

Danger

Le non-respect des Presents instructions entraine l'annulation de la garantie.

Nos déclinons toute responsabilité pour les dommages consécutifs!

Danger

Nous déclinons toute responsabilité pour les évventuels préjudices corporels ou matériels résultats du non-respect des consignes de sécurité.

Dans de tels cas, la garantie devient caduque!

Conserve ce guide de démarrage rapide en lieu sur pour pouvoir vous y référer ultérieurement.

Si vous revende ou cédez l'appareil, joignez également leprésent guide de démarrage rapide.

Cet apparéil a été fabriqué dans le respect des normes de sécurité internationales.

Remarque

Version logicielle > = 1.01.02

Lors de la première configuration de la centrale d'alarme, chaque code d'installateur par défaut et chaque code d'administrateur par défaut n'est définis. Illes doivent etre attribués individuellement avec l'assistant de configuration.

Après la première mise en service, modifiez le nom d'installateur (code=nom) et le nom d'administrateur (code=nom) attribués automatiquement enCHOisisant des noms d'utilisateur surs. Respectez l'utilisation des données d'acces lorsque vous ajoutez des utilisateurs.

Utilisation des données d'accès pour se connecter aux systèmes de sécurité

Principles :

• Les noms d'utilisateur et les codes pour se connecter aux systèmes de sécurité ne doivent être connus que des utilisateurs légitimes et ne doivent enaucun cas être transmis à des personnes non autorisées.
• Si le nom d'utilisateur et le code doit être transmis par écrit, ne jamais les donner dans un unique mail.
• Il est nécessaire de modifier régulièrement les noms d'utilisateur et les codes.

Standards

• Un nom d'utilisateur doit comprendre au moins 8 caractères.
• Il est idéalement composé de caractères issus d'au moins trois des catégories suivantes : majuscules, minuscules, caractères spéciaux et chiffres.
• Les noms d'utilisateur ne doivent surtout pas etre votre nom personnel, le nom de membres de votre famille, de votre animal de compagnie, de leur meilleur ami, de leur vedette preferee, de leur loisir ou des dates de naissance.
• Évitez les noms d'utilisateur et les codes que vous utilisez sur d'autres sites ou qui peuvent etre devinés facilement par d'autres personnes.
• Le nom d'utilisateur ne doit pasfigurer dans des dictionaries, ni etre une designation de produit.
• Il ne doit pas etre compose de variantes courantes, de schémas de répétitions ou de schémas de caractères, tels qu'asdfgh ou 1234abcd, etc.
• Evitez d'ajouter des chiffres uniquement à la fin du nom d'utilisateur ou l'un des caractères spéciaux usuels !? Ajoutez # au début ou à la fin d'un nom d'utilisateur simple pour le compléter.
• Les noms d'utilisateur et les codes doivent être modifiés après 180 jours au plus tard.
• Les nouveaux noms d'utilisateur et les codes ne doivent pas etre identiques aux trois derniers utilisés.
• Les nouveaux noms d'utilisateur et les codes doivent avoir au moins deux caractères différents du nom d'utilisateur et du code précédents.
• N'utilisez pas de macros et de scripts pour la saisie des noms d'utilisateur et des codes.

Alimentation électrique

• Pour éviter tout risque d'incendie ou d'électrocution, installez la centrale d'alarme et ses périphériques à l'abri de la pluie et au sec.
• Ce matériel ne doit pas etre installé a proximite d'une baignoire, d'une piscine ou de projections d'eau.
• La modification du matériel est interdite.
• Le matériel et les accessoires endommages ne doivent plus etre utilisés.
• Toute utilisation différente de celle décrite précédemment peut endommager ce produit. En outre, cela peutprésenter des risques comme par ex. court-circuit, incendie, electrocution, etc.

Remarque

Le raccordement au réseau électrique public est soumis à la réglementation nationale en vigueur. Renseignez-vous préalablement.

• De la condensation peut se former à l'intérieur du matériel en cas d'élévation brute de la température, par exemple s'il est transporte de l'extérieur à l'intérieur. Dans ce cas, attendez quelques heures avant la mise en service.
• Déconnectez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation.

Danger

La modification du matériel entraîne l'annulation de la garantie.

Danger

La centrale est alimentée par un bloc d'alimentation intégre.

Celui-ci est raccordé au réseau électrique 230 VCA du bathtub par une ligne séparée.

Le raccordement au réseau électrique du[bâtiment doit être effectué dans le respect de la réglementation nationale.

L'alimentation electrique de secours est assurée par une batterie interne.

Si vous doivent remplaner un fusible, utilisez exactement le même modele. Vous ne doivent enaucun cas en utiliser un de capacité supérieure.

Danger

Fixez l'appareil dans un endroit sec à l'intérieur.

La centrale d'alarme doit être suffisamment ventilée.

La température ambiante ne doit pas tomber en dessous de 0^ ou dépasser 50^ .

Cette centrale d'alarme a ete conue exclusively pour une utilisation a l'intérieur.

Le taux d'humidité maximum ne doit pas dépasser 90% (sans condensation).

Aucun corps étranger métallique ne doit être introduit dans la centrale d'alarme.

Toute intervention sur la centrale d'alarme doit etre effectuee lorsque celle-ci est hors tension.

Généralités concernant les centrales d'alarme

Une installation incorrecte ou bacleee peut entrainer une mauvaise interpretation des signaux et déclencher des fausses alertes.

Les coûts d'intervention des secours, par exemple, des pompiers ou de la police, sont à la charge de l'exploitant.

Lisez donc attentivement cette notice et tenez compte, lors de l'installation de la centrale, de la désignation exacte des câbles et des composants utilisés.

Mode sans fil

Remarque

Aucune licence radio n'est exigée pour l'utilisation de la Secvest et de ses périphériques.

L'émission et la réception peuvent être perturbées par d'autres signaux (telephones DECT, etc.).

La conformité R&TTE ou le respect de la directive RED 2014/53/UE des apparèils à commandes sans fil de cette centrale a été testé par un laboratoire indépendant.

Implantation de la centrale d'alarme

Remarque

La centrale doit être installée en lieu sur, hors de la vue des évventuels cambrioleurs, tout en étant facilement accessible pour l'opérateur.

La centrale d'alarme doit être installée sur une surface plane, afin que la protection anti-sabotage au dos soit inaccessible lorsque la centrale est montée.

La centrale d'alarme doit etre installee a une hauteur comfortable (entre 1,5 et 2m

Remarque

La centrale doit être installée hors de portée des enfants en bas âge.

Remarque

Positionnez la centrale d'alarme de maniere à ce que les signaux sonores restent audibles à distance.

La centrale doit être positionnée dans une zone surveillée de sorte que les personnes non autorisées soient obligées de passer par une zone sous surveillance lorsque la centrale est activée.

La centrale d'alarme doit être installée à proximé d'une prise de courant ou d'une alimentation électrique.

Si le transmetteur vocal est utilisé, la centrale d'alarme doit être raccordée à une prise téléphonique.

La centrale d'alarme doit être installée à plus de 1 mètre de tout objet metallique (miroirs, radiateurs, etc.).

Priorité d'édition

Remarque

Lorsque plusieurs détecteurs sont activés simultanément, la centrale traite toujours les zones de type Aggression (detecteur anti-aggression) et Alarme immédiate (detecteur anti-effraction) en premier, puis les zones de type Feu (detecteur autonome avertisseur de fumée) et enfin les autres types de zones (types d'alarmes).

La centrale traite toujours les alarmes avant les avertissements (signaux).

Présentation de l'appareil

Vue avant

7

Affectation des touches internationale

Dos de l'appareil (plaque de montage)

N°	Désignation/fonction	N°	Désignation/fonction
1	Orifice de fixation pour vis	8	Sortie pour cable LAN
2	Interrupteur anti-sabotage du boîtier	9	Sortie secteur 110 V/230 VCA 50/60 Hz
3	Broches de réinitialisation de code (goupilles), voir remarque ci-dessous	10	Support de carte micro-SD
4	Raccordement pour module GSM en option (FUMO50000)	11	Porte-fusible de secteur
5	Raccordement du cable plat	12	Trous pour support en plastique pour module GSM en option
6	Raccordements pour accus	13	USB Mini-B
7	Raccordement téléphonique analogique

Remarque

Broches de réinitialisation de code

Si les codes de l'utilisateur 1 et/ou de l'installateur ne sont plus connus, tous les réglages utilisateurs peuvent être supprimés.

Tous les utilisateurs, toutes les balises Proximity, toutes les télécommandes et tous les émetteurs d'appld'urgence sont supprimés. Avres la reinitialisation, you etes invited to attribuer un nouveau code installerer et un nouveau code administrateur.

1. Si possible, passer en mode Installateur.

Remarque :

Si vous ne pouvez pas acceder au mode Installateur, la centrale d'alarme lance une alarme anti-sabotage lors de l'ouverture du boîtier.

1. Ouvrez le boitier. Debranche l'ensemble de l'alimentation electrique (tension secteur et batteries).

Remarque :

Cette procédure ne fonctionne pas si l'interrupteur anti-sabotage du couvercle est fermé.

1. Identifiez les broches de reinitialisation de code (goupilles) sur la platine principale (voir figure ci-dessus).
2. Court-circuit des deux broches de réinitialisation de code (goupilles). Utilisez pour cela un tournevis ou un cavalier. Laissez le court-circuit jusqu'à l'objet 6.
3. Rétablissez l'alimentation électrique. Le système démarre après une courte pause. La centrale d'alarme supprime désormais toutes les informations utilisateurs et commence ensuite l'attribution de vos nouveaux codes installateurs et administrateur ( comme avec l'assistant de démarrage).
4. Retirez le court-circuit des broches de réinitialisation de code (goupilles).
5. Rebranche la pile.
6. Fermez le couvercle de la centrale d'alarme ainsi que l'interrupteur anti-sabotage.

Introduction

Teres, definiptions

Accès à distance/Configuration à distance

Maintenance/programmation de la centrale d'alarme hors du lieu à surveiller (par ex. par Internet).

Activation forcee

Les zones possédant cet attribut sont automatiquement exclues, lors de l'activation de la centrale d'alarme ou d'une partition, si elles sont ouvertes.

Lorsqu'elle est activée, la centrale d'alarme donne l'alerte des qu'un détector d'intrusion est actionné (par exemple, ouverture d'une porte). Lorsqu'elle est désactivée, la centrale d'alarme ne donne pas l'alerte quand un détector d'intrusion est actionné; les détecteurs de danger sont programmes différément: par exemple, si de la fumée est détectée, l'alerte doit être donnée même si la centrale est désactivée.

Aide en ligne

Système électronique d'assistance à l'utilisation du système d'alarme.

Alarmeloace

(Type d'alarme)

Avec ce type d'alarme, les sirènes retentissent à l'intérieur et à l'extérieur (en Allemagne, l'alarme sonore extérieure (sirène) doit s'arrête au bout de 3 minutes, tandis que l'alarme visuelle (flash) peut clignoter indéfiniment).

Alarme sans fil bidirectionnelle (2WAY)

Unidirectionnelle : les péripériques d'activation (par ex. télécommande) et les modules de commande transmettant uniquement des commandes à la centrale d'alarme. Bidirectionnelle : ces péripériques peuvent également accuser réception des messages de la centrale d'alarme et les analyser (par exemple, par des voyants à LED, etc.).

Alarme externe

(Type d'alarme)

Situation où toutes les sirènes réagissant en même temps (à l'intérieur et à l'extérieur). L'évenement est en outre signalé à une station de télésurveillance.

Alerte interne

L'alarme retentit uniquement dans le batiment, les sirènes d'extérieur restent muettes.

Alertesilencieuse

(Type d'alarme)

Aucune sonnerie ne retentit (tout reste silencieux, à l'intérieur comme à l'extérieur). Une station de contrôle est cependant alertée de manière invisible (un cambrioleur ne doit pas être alerté, mais au contraire pris par surprise ; un agresseur ne doit pas être provoqué, etc.).

APL

Point de terminaison dans la technologie des lignes, extrémité du réseau d'accès téléphonique

L'extrémité du cable de dérivation de la ligne d'abonné au sein du réseau téléphonique correspond au point de terminaison dans la technologie des lignes ou au répartiteur domestique des lignes téléphoniques.

Avertisseur combiné

Avertisseur combinant une sirène (signal acoustique) et un stroboscope (signal optique).

Bande de fréquence de sécurité

(868 MHz)

Cette plage de fréquences est réservée par lesouviers publics à la transmission de signaux radio du domaine de la sécurité. Les interférences causees par les casques sans fil, téléphones portables, systèmes d'ouverture de porte de garage, etc. sont donc quasiment exclues. Europe : Définition de l'utilisation des fréquences de la conférence européen des postes et télécommunications (CEPT).

Allemagne : BNetzA-Bundesnetzagentur

Autrique: le plan d'utilisation des fréquences est publié par le Ministère fédéral du Transport, de l'Innovation et de la Technologie.

Suisse: le plan d'utilisation des fréquences est appelé Plan national d'attribution des fréquences (PNAF) et est publié par l'OFCOM.

Brouillage

Un brouilleur de fréquence empêche ou rend difficile la réception normale de l'émission sans fil d'ondes électromagnétiques. comme l'émetteur brouillé, le brouilleur envoie de l'énergie sous forme d'ondes électromagnétiques et brouille totalement ou partiellement les ondes initiales.

BS8243

Norme Britannique qui regroupe une série de méthodes permettant de réduire les fausses alertes générées par les systèmes d'alarme anti-effraction et de protection contre les vols à main armée.

Carte SD, carte micro SD

Carte micro SD pour l'enregistrement de:
logiciel d'application dans le dossier INSTALL;
fichiers langue dans le dossier INSTALL;
images de TVIP41550 dans le dossier IMG_X;
traces dans le dossier TRACE.

Pour les images et éléments similaires, une fonction de mémoire circulaire est intégrée. La centrale d'alarme contrôle pour cela à chaque minute si la mémoire est pleine ou non.

Si la carte SD est pleine, les enregistrents les plus anciens sont automatiquement supprimés. Vous obtenez quand même le message d'erreur « Carte SD pleine » Pour pouvoir confirmer ce message d'erreur, vousdez suppressor manuellement des données de la carte SD.

Centrale d'alarme, centrale

Désigne la centrale de commande de toute l'installation, quiTRAITE toutes les informations,les transmet et réagit aux informations entrantes.

Certifications

Déclarations d'instituts indépendants attesting de la qualité et de la sécurité des centrales d'alarme (en Allemagne: UVV et VdS pour la protection contre les sinistres).

Clavier de commande sans fil

Facilité l'activation/la désactivation de la centrale d'alarme, par exemple dans un deuxième local (entree/sortie du bâtiment); le clavier radio bidirectionnel permet également de consulter l'état du matériel.

Clélectronique/Proximity

« Clé »lectronique permettant de pénétre dans le[bâtiment sans devoir saisir un code.

CLIP

Calling Line Identification Presentation (préparation de l'identification de la ligne appelante)

Codage des signaux radio

Ce procédé sécurise la transmission des signaux entre la centrale d'alarme et ses péripériques et empêche la manipulation des données.

Code tournant (RC)

Le code tournant est une technologie offrant une protection optimale contre la lecture et la subtilisation de code afin de barrer l'accès des personnes non autorisées.

Composants

Voir Composants du système

Contact ID, CID

Protocole de transfert des données à une station de télésurveillance (STS).

DD243

Norme Britannique pour la confirmation d'alarme séquentielle.

Demandedétat

Interrogation de la centrale d'alarme concernant l'état du système (par exemple, par appel de touche de la télécommande radio)

Detecteur autonome avertisseur de fumee

Les détecteurs optiques autonomes avertisseur de fumée permettent de sauver des vies en réagissant à la présence de particules de fumée dans l'air (en général de gaz toxiques): les sondes thermiques/detecteurs de différentiel de chaleur réagissant en cas de dépassement d'une température maximale (par ex. 65^ ) ou de hausse brutale de la température.

Detecteur d'alarme

Appareil qui envoie un message à la centrale d'alarme lorsqu'un événement défini se produit (par ex. mouvement, bris de verre, vibration).

Detecteur d'inondation

Permet de détecter les dégats des eaux/inondations. Il comprend un appeareil de base et un capteur d'eau (à installer systématiquement à l'emplacement susceptible d'être inondé en premier).

Detecteur d'ouverture

Le détector reconnait l'ouverture d'une fenêtre, d'une porte, d'un volet roulant, d'une porte de garage, etc.

Detecteur de bris de glace

Ce type de détecteur réagit au bris de glace.
On désigne les détecteurs de bris de glace passifs, actifs et acoustiques.

Detecteur de mouvement

Detecte les personnes par les mouvements thermiques (PIR), les ultrasons (US) ou les micro-ondes/radars (MW).

Detecteur de vibrations

Detecte les vibrations qui se produit en cas de tentative d'intrusion.

Detecteur filaire, detecteur cable

Detecteur d'alarme et de danger relié à la centrale d'alarme par des cables.

Detecteur sans fil

Detecteur d'alarme et de danger raccordé à la centrale d'alarme par une liaison radio (sans fil).

Detecteur sismique

Voir Detecteur de chic

DHCP

Le Dynamic Host Configuration Protocol (DHCP) is a protocole de communication en informatique. Il permet d'attribuer la configuration reseau à des clients par le biais d'un serveur.

Le DHCP permet d'intégrer automatiquement un ordinateur dans un réseau existant sans avoir à le configurer manuelle. Seule l'assignation automatique de l'adresse IP doit être configurée sur le client. Au démarrage de l'ordinateur sur le réseau, il peut obtenir l'adresse IP, le masque de réseau, la passerelle et le serveur DNS d'un serveur DHCP. Sans DHCP, certains réglages sont nécessaires sur l'ordinateur selon le réseau auquel il est connecté.

DNS

Le Domain Name System (DNS) est l'un des services les plus importants dans de nombreux reseaux basés sur IP. Sa tâche principale est de répondre aux demandes de résolution de nom.

Le DNS fonctionne comme un service de renseignements téléphoniques. L'utilisateur connait le domaine (le nom d'un ordinateur du réseau IP connu des utilisateurs), par exemple domaine.org. Il l'envoie en tant que requête. L'adresse Internet est alors convertie en adresse IP (le numéro de connexion dans le réseau IP) par le DNS. Par exemple une adresse IPv4 au format 192.168.2.21 qui mène à l'ordinateur correspondant.

Dommages techniques

Dégats des eaux, fuite de gaz, etc. (protection uniquement par détecteurs de danger spéciaux).

DTMF

(Signalisation multifréquence bitonale)

La selection multifréquence est une technique de numération couramment utilisée dans la téléphonie analogue.

Écran

Afficheur de la centrale d'alarme permettant de la commander et de la programmer.

EN50131

Norme europeenne des systèmes d'alarme, détention, d'intrusion et d'aggression

État

État de la centrale d'alarme : activée, activée en internet ou désactivée.

Extensions de communication

Permettent de transmettre les messages d'alarme par des canaux supplémentaires, par ex. la téléphonie mobile (module GSM) pour les messages vocaux/texte ou des protocoles numériques.

Fin de ligne double (FDLD)

Variante de câblage des centrales d'alarme filaires également pour les zones câblées.

Format rapide, FR

Protocole de transfert des données à une station de télésurveillance (STS).

GSM

Global System for Mobile Communications (précedemment Groupe Spécial Mobile) est une norme des réseaux de communication mobiles entière numériques principalement utilisée pour la téléphonie, mais également pour le transfert de données par commutation de circuits et par commutation de paquets et les SMS.

HTTPS

L'HyperText Transfer Protocol Secure (protocole de transfert hypertexte sécurisé) est un protocole de communication Internet utilisé pour transférer les données en toute sécurité.

L'HTTPS s'utilise pour assurer la confidentialité et l'intégrité de la communication entre le serveur Web et le navigateur Internet (client) sur Internet. Cette sécurité repose notamment sur le cryptage et l'authentication. Sans cryptage, les données transférées par Internet peuvent être lues par quiconque a accès au réseau.

Identification individuelle des détecteurs

Permet d'identifier avec précision le détecteur qui a eté activé (voir aussi Zone d'alarme sans fil).

IMEI

L'International Mobile Station Equipment Identity (IMEI) est un numéro de série unique à 15 chiffres permettant d'identifier sans équivoque un terminal GSM ou UMTS.

IMSI

L'International Mobile Subscriber Identity (en français IAM, identité internationale d'abonné mobile) permet l'identification sans équivoque des abonnés des reseaux mobiles GSM et UMTS (reconnaissance interne). En plus d'autres données, l'IMSI est enregistrée sur une carte à puce spéciale, la carte SIM (Subscriber Identity Module). Le numéro IMSI est attribué par les opérateurs mobiles une fois pour chaque client dans le monde. L'IMSI n'a rien à voir avec le numéro de téléphone qui est associé à la carte SIM.

Indication d'etat

Message renvoyé par la centrale d'alarme à un module (péripériques d'activation, module d'information, etc.) concernant son état actuel.

Installation

Montage et mise en service de la centrale d'alarme et des différents péripériques.

Interférences

Voir Brouillage

Interrupteur a clé sans fil

Facilité l'activation/la désactivation de la centrale sans saisie du code (par une clé).

IP

L'Internet Protocol (IP) est un protocole réseau largement diffusé dans les réseaux informatiques.

JT

Le jack téléphonique est un type de connecteur utilisé en Allemagne pour les connexions téléphoniques.

Sert de connexion au réseau téléphonique public ou d'interface a/b pour les connexions téléphoniques analogiques des périhériques supplémentaires.

Ligne

Autre terme designant une zone, principalement utilisé dans le domaine filaire.

MAC

L'adresse MAC (Media Access Control, Ethernet-ID) est l'adresse matérielle de chaque carte réseau permettant d'identifier clairément l'appareil sur le réseau.

Manipulation

Voir Sabotage

NC

Normally closed (normalement fermé), contact ou commutateur s'ouvrant en cas d'activation

Niveau d'accès 1-4

Niveau d'accès 1-4, également appelés Level 1-4, conformément aux normes

EN 50131-1 §8.3.1

EN 50131-3 §8.3.1

EN 50136-2 §5.2

EN 50136-3 §6.2

Niveau d'accès 1 Accès à t

Niveau d'accès 2

Accès utilisateur, par exemple pour un opérateur
Niveau d'accès 3

Accès utilisateur, par exemple pour le personnel d'une société de surveillance

Niveau d'accès 4

Accès utiliser, par exemple pour la personne chargée de la configuration

Remarque :

Le niveau d'accès 4 est utilisé en cas de modification du logiciel d'exploitation sans que vous ayez besoin

d'activer un dispositif de sabotage au niveau de la centrale ou un dispositif de commande supplémentaire.

Niveau 1-4

voir niveau d'accès 1-4

NO

Normally open (normalement ouvert), contact ou commutateur se fermant en cas d'activation

NTP

Network Time Protocol

Le Network Time Protocol (NTP) is an un standard permettant de synchroniser les horloges des systèmes informatiques via des reseaux de communication à base de paquets. Le NTP utilise le protocole de transport sans connexion UDP. Il a été spécialement conçu pour permettre une indication fiable de l'heure via les reseaux avec une durée de vie variable des paquets.

Dans le langage courant, NTP désigne à la fois le protocole et l'implémentation de referencia du logiciel. Le Simple Network Time Protocol (SNTP) est une version simplifiée du NTP.

Numérouteur téléphonique

Dispositif servant à transmettre les messages d'alarme d'une centrale d'alarme par téléphone. Les transmetteurs vocaux peuvent être intégrés à une centrale d'alarme ou ajoutés en tant que périphériques complémentaires.

Partitions

Il est possible de subdiriser un système d'alarme en plusieurs partitions, chacune fonctionnant de maniere autonome.

Chaque partition (par ex., maison, atelier) peut être commande et programmese separately et comprendre le nombre souhaite de zones/detecteurs.

Peripheriques d'activation

Péripériques permettant d'activer/désactiver la centrale d'alarme (par ex. télécommande, interrupteur à clé, élément de commande)

Port

Un port fait partie d'une adresse réseau.

Portée sans fil

La distance maximale entre la centrale d'alarme et les détecteurs sans fil varie selon la disposition des lieux.

Programmation

Permet le réglage précis de la centrale d'alarme selon les besoin et les souhaits de l'utilisateur (par exemple pour des zones/partitions spécifiques).

Meme une simple tentative d'effraction est détectée.
Cette fonction est assurée par des périhériques
integrant non seulement les technologies sans fil les
plus récentes et une protection anti-effraction mécanique
(detecteurs mécatroniques) très efficace, mais qui
surveillent en même temps l'ouverture d'une porte
ou d'une fenêtre au moyen de détecteurs de champ
magnétique innovants.

Protection de fenetre sans fil/Système de protection de porte sans fil

Association d'une protection mécanique et d'un détector d'alarmé électronique. La surveillance supplémentaire de l'effet de levier est possible pour détecter même les tentatives d'effraction.

Protection de l'enveloppe extérieure

Cette fonction survoie tous les accès, à savoir, les portes d'entrée, de terrasse et de cave, les lucarnes ainsi que toutes les fenêtres; des détecteurs d'ouverture, de bris de glace et des protections de fenêtre/porte sans fil sont généralement utilisés. Lorsque la centrale d'alarme est activée en interne, il est possible de séjourner dans le[bâtiment.

Protection interieure

Permet de sécuriser l'intérieur, notamment les zones qu'un cambrioleur devra généralement traverser.
On utilise pour cela des détecteurs de mouvement et des barrières infrarouges.

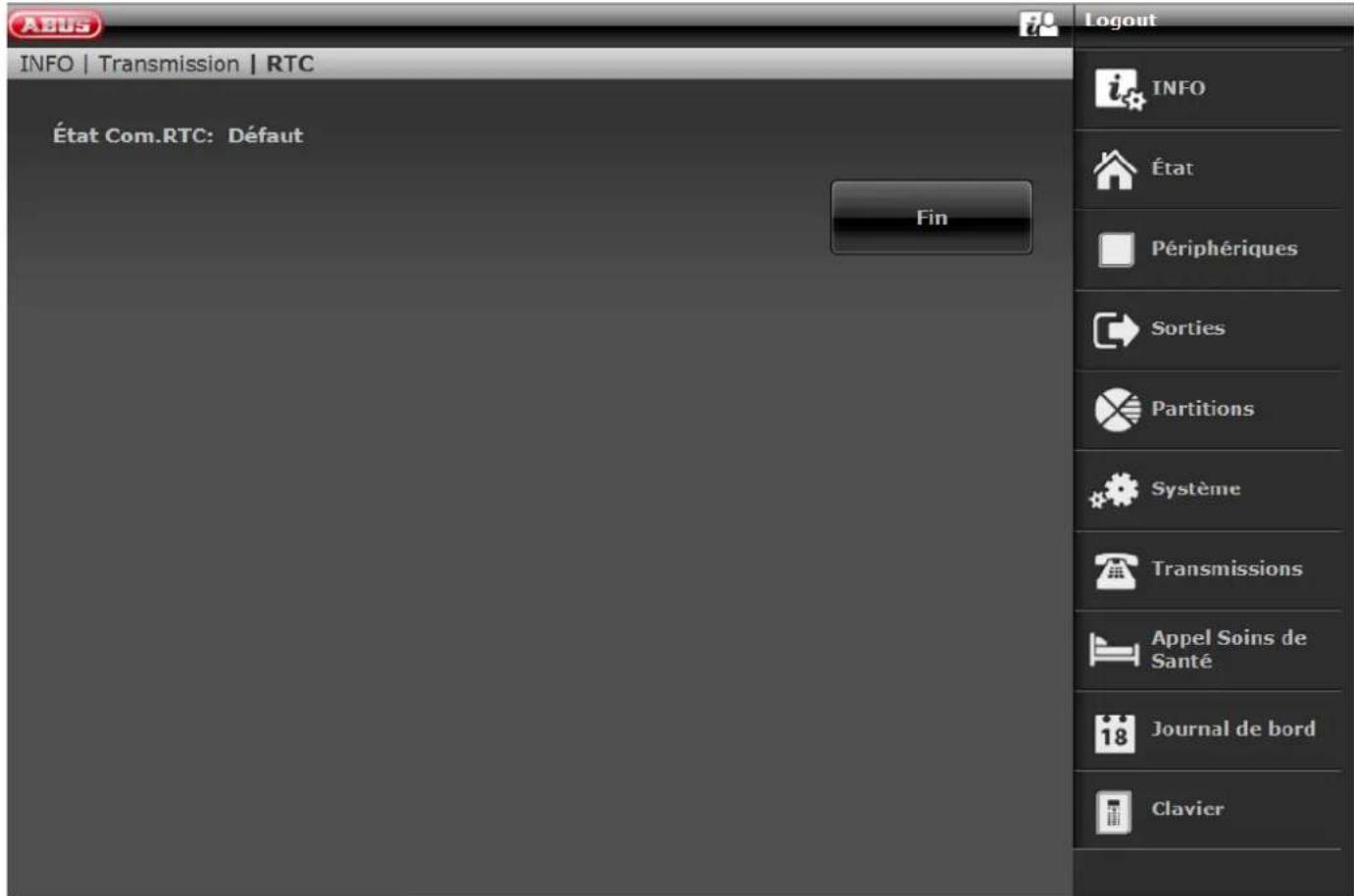

RTC

Réseau téléphonique commuté, analogue, a/b

Chaque péripérisque est surveillé pour éviter toute manipulation de la centrale d'alarme et de ses péripériques. L'ouverture de boîtiers de détecteurs et le débranchement de cables déclenchent TOUJOURS une alarme. Les péripériques sont généralement protégés par un contact dans le couvercle (déclenchant une alarme lors de l'ouverture) et un contact d'arrachage du boîtier mural.

Scancom

Un protocole d'appeil soins de santé.

Scancom est similaire à Scanfast à l'exception du canal 8 utilisé pour étabir une liaison phonique bidirectionnelle entre la centrale d'alarme et la station de télésurveillance.

Scanfast

Un protocole d'appeil soins de santé.

Scanfast est similaire à Format rapide. Il n'utilise cependant que le canal 2 (appeil soins de santé) et le canal 3 (inactivité). Les canaux 1, 4, 5, 6, 7, 8 sont toujours "5" (inutilisés).

Secteur extérieur abrité

Partition, à l'extérieur des batiments, protégée contre les intempéries (auvent d'entrée, terrasse, etc.)

Serveur

Un serveur est un programme qui attend d'être contacté par un client pour lui rendre un service donné.

SHA

SHA-2 (de l'anglais secure hash algorithm, algorithm de hachage sécurisé) est le terme générique pour les quatre fonctions de hachage cryptographiques SHA-224, SHA-256, SHA-384 et SHA-512, qui ont été standardisés en 2001 comme les sucesseurs de SHA-1 par la norme NIST d'origine américaine.

SIA

Protocole de transfert des données à une station de télésurveillance (STS).

SIA-IP (DC-09)

Un protocole de transfert des données basé sur IP (par ex. FF, SIA ou CID) à une station de télésurveillance.

SIM

Subscriber identity module, carte à puce pour téléphones portables

Sirène d'extérieur

Periphérique d'alarme pour l'extérieur, émettant généralement un signal sonore et visuel (sirène et stroboscope).

Sirène d'intérieur

Alarme généralement acoustique pour l'intérieur (en complément de la sirène extérieure)

Sirène

Appareil qui donne l'alerte par un signal acoustique (sirène) ou optique (stroboscope). Les transmetteurs peuvent également donner l'alerte.

Sirène

Poste d'alarme qui déclenché une alarme à la réception d'une commande par la centrale (sirène, stroboscope, etc.).

SMS

Le Short Message Service ("Service de messages courts") est un service de télécommunication qui permet d'envoyer des messages sous forme de texte. Il a été initialement développé pour la téléphonie mobile GSM et est maintainant disponible sur le réseau fixe.

SMSC

Short Message Service Centre (centre de service de messages courts)

F-SMSC = SMSC pour les réseaux fixes

SMTP, serveur SMTP

Simple Mail Transfer Protocol

Le Simple Mail Transfer Protocol (SMTP, en français: protocole simple de transfert de courrier) est un protocole Internet servant à échanger des e-mails sur les réseaux informatiques.

Il est principalement utilisé pour alimenter et transférer les e-mails. D'autres protocoles spécialisés, comme POP3 ou IMAP, sont utilisés pour recupérer les messages.

Les serveurs SMTP acceptent généralement les connexions sur le port 25 ("smtp"). Les serveurs plus récents utilisent également le port 587 pour accepter les messages des utilisateurs authentifiés devant être livrés à d'autres serveurs de messagerie ("submission").

SNTP

Simple Network Time Protocol

Le Network Time Protocol (NTP) est un standard perceptant de synchroniser les horloges des systèmes informatiques via des reseaux de communication à base de paquets. Le NTP utilise le protocole de transport sans connexion UDP. Il a été spécialement conçu pour permettre une indication fiable de l'heure via les reseaux avec une durée de vie variable des paquets.

Dans le langage courant, NTP désigne à la fois le protocole et l'implémentation de referencia du logiciel. Le Simple Network Time Protocol (SNTP) est une version simplifiée du NTP.

Sorties relais

Sorties de commutation pour apparèils externes (éclairage, volets roulants électriques, autres alarmes, etc.)

SSL

Secure Sockets Layer est un protocole réseau permettant le transfert sécurisé des données.

Transport Layer Security (TLS, en français: sécurité de couche transport), largement connu sous son nom précédent Secure Sockets Layer (SSL), est un protocole de cryptage hybride destiné au transfert sécurisé des données sur Internet. Depuis la version 3.0, le protocole SSL a été perfectionné et standardisé sous un nouveau nom, TLS, où la version 1.0 de TLS correspond à la version 3.1 de SSL.

Le cryptage TLS est aujourd'hui principalement utilisé avec HTTPS. La plupart des serveurs Web prennant en charge TLS 1.0, un grand nombre également SSLv2 et SSLv3 avec de nombreuses méthodes de cryptage.

Station de télésurveillance

Voir STS

STS

La centrale d'appel d'urgence, aussi appelée station de télésurveillance (STS), transfère, accepte, archive et traite les messages enregistrés dans la zone des abonnés, provenant par ex. de systèmes d'alarme ou de dispositifs privés ou professionnels via les lignes de courant louées de l'exploitant du réseau (lignes réservées) ou le réseau téléphonique public (Datex-P / X.25 / X.31, IP, GSM, ISDN, en Suisse via TUS (Alarmnet), et assure le suivi des messages (intervention). Les STS des prestataires de sécurité privés géront également les interventions des services de secours (police/pompiers).

Supervision

La centrale d'alarme surveille si les détecteurs sont présents et actifs. Les périphériques répondent environ toutes les 4 minutes. Si les messages d'etat ne sont plus envoyés pendant une durée prolongée, la centrale réagit.

Surveillance de périmètre

Surveillance sans faillie d'espaces ouverts vastes, d'un périmètre ou d'un parc de stationnement, à l'aide de barrières infrarouges et de détecteurs de mouvement et/ou de cameras de surveillance à détction intelligente de mouvement.

Système d'alarme anti-effraction, système anti-effraction

Centrale d'alarme capable de détecter une intrusion et de donner l'alerte (communément appelée « système d'alarme »)

Système d'alarme sans fil

Système d'alarme dont les détecteurs sont reliés à la centrale par liaison radio (sans fil). L'installation est rapide et facile et offre plus de flexibilité.

Système d'alarme, système de détction de danger

Système capable de détecter les Intrusions et autres dangers/urgences et de donner l'alerte.

Système d'alarme

Terme courant designant les systèmes d'alarme anti-effraction ou de détction de danger.

TAP

Telocator Alphanumeric Protocol, protocole de transmission des messages courts.

Telecommande sans fil

Facilité l'activation/la désactivation de la centrale d'alarme independamment du lieu, interrogation des états, alarme en cas d'urgence, etc.

Transmetteur vocal

Periphérique de la centrale permettant de transférer les messages vocaux. La transmission des informations d'alarme s'effectue en texte clair. Le texte à transférer est enregistré à l'aide d'un microphone sur la centrale d'alarme.

Tunstall

Un protocole d'appeil soins de santé.

Type d'alarme

Le système d'alarme peut déclencher les types d'alarme suivants : alarme interne, alarme locale, alarme externe, alarme silencieuse.

UCP

Universal Computer Protocol

Urgence medicale

Cette fonction d'alarme permet d'appeler de l'aide en cas d'urgence medicale.

Utilisateurs

Les différents utilisateurs du système d'alarme (par ex. propriétaire ou locataire) peuvent receivevoir des droits d'accès et des codes d'utilisateur différents.

Utilisation intuitive

L'utilisation des appareils est considérablement facilitée par un menu très intuitif.

VdS

Verband der Schadensversicherer (Association allemande des assureurs). Elle fixe les directives pour les différents niveaux de sécurité.

VDS-A s'applique au domaine non professionnel

VDS-Home s'applique aux systèmes de gestion des dangers domestiques

VDS-B s'applique au domaine professionnel

VDS-C s'applique aux banques et aux bijouteries (établissements professionnels à haut risque)

Zone d'alarme sans fil, zone sans fil

Zone couverte par la centrale d'alarme sans fil ou les déteceurs radio sont identifiés et surveillés.

Zone d'alarme

Chaque zone est surveillée par un détecteur (installation sans fil) ou un groupe de détecteurs (installation filaire) et peut être programmée séparément.

Zone filaire, zone d'alarme filaire

Zone surveillée par un ou plusieurs déteceurs filaires (généralement branchés en série).

Zone

Autre terme désignant une ligne. Décrit un circuit électrique fermé auquel les contacts d'alarme ou antisabotage sont raccordés et qui est relié à une centrale d'alarme anti-effraction. Dans les zones sans fil, il y a en général un détecteur pour chaque zone

Aperçu des sorties, bornier

No	Désignation/fonction	No	Désignation/fonction
1	DC IN 13,8V + :raccordement de l'alimentation électrique 13,8 V	6	NO2, C2, NC2 - Sortie relais 2 :contact de relais sans potentiel, 30 V CC,24 V CA rms, 500 mA
2	0V, 12V Aux :sortie de tension 13,8 VRemarqueEn cas de coupure de courant, cette sortie n'estpas sauvégardée par la batterie. En cas dcoupure de courant, la tension de sortie est de 0 V.	7	OP3/4 - Sorties transistor :pour une sirène filaire, un stroboscopeet un émetteur sonoreSortie de transistor Open Drain500 mA 13,8 VCCRemarqueEn cas de coupure de courant, ces sorties chutentà 0 V.
3	Z303, Z304 :zones filaires 303 et 304	8	TR - Tamper Return :entree sabotage d'une sirène câblée
4	Z301, Z302 :zones filaires 301 et 302	9	TRB - Trouble :entree de signal de dérangement d'une sirenecâblée
5	NO1, C1, NC1 - sortie reliais 1 :contact de relais sans potentiel, 24 VCA rms /500 mA

Fixation murale de la plaque de montage

Position du système d'alarme sans fil (centrale)

Remarque

La centrale doit être installée en lieu sur, hors de la vue des évventuels cambrioleurs, tout en étant facilement accessible pour l'opérateur.

La centrale d'alarme doit être installée sur une surface plane, afin que la protection anti-sabotage au dos soit inaccessible lorsque la centrale est montée.

La centrale doit être installée à une hauteur comfortable (entre 1,5 et 2 m).

Remarque

La centrale doit être installée hors de portée des enfants en bas âge.

Remarque

Positionnez la centrale d'alarme de maniere à ce que les signaux sonores restent audibles à distance.

La centrale doit être positionnée dans une zone surveillée de sorte que les personnes non autorisées soient obligées de passer par une zone sous surveillance lorsque la centrale est activée.

La centrale d'alarme doit être installée à proximé d'une prise de courant ou d'une alimentation électrique.

Si un transmetteur vocal est utilisé, la centrale doit être raccordée à une prise téléphonique.

La centrale d'alarme doit être installée à plus de 1 metre de tout objet métallique (miroirs, radiateurs, etc.).

Fixation de la plaque de montage

Danger

La centrale est alimentée par un bloc d'alimentation intégre.

Celui-ci est raccordé au réseau électrique 230 VCA du bathtub par une ligne séparée.

Le raccordement au circuit electrique du batiment doit etre effectue dans le respect de la reglementation nationale.

Vérifiez que l'alimentation secteur est hors tension et sécurisée contre toute remise en service accidentelle.

Danger

Vérifiez qu'aucune gaine neppe dans le mur ou vous comptez proceder à l'installation.

1. Déterminez l'emplacement des trous sur le mur à l'aide du gabarit de perçage fourni dans le guide de démarrage rapide.

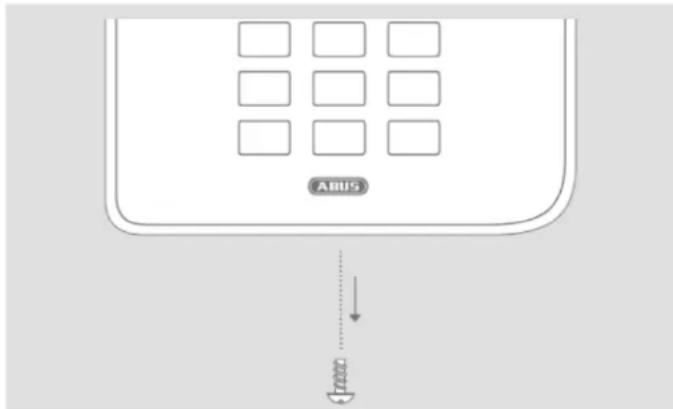

2. Desserrez la vis située au bas du boîtier.

1. Ouvrez prudemment le boitier.
2. Retirez prudemment le connecteur du cable plat du bornier sur la carte.
3. Séparez la partie supérieure du boîtier de la partie inférieure.

Remarque

Lors du montage, assurez-vous que l'interrupteur anti-sabotage du boîtier (1) est directement en contact avec le mur !

Assurez-vous que la partie inférieure et les périhériques intégrés ne sont pas endommagés lors du serrage des vis et que toutes les vis sont serrées!

1. Fixez la partie inférieure au mur.
2. Le montage doit être effectué hors tension.
3. Fixez la bride de décharge de traction.
4. Branchez le cable réseau sur la prise de la carte.
5. Insérez la(es) batterie(s) dans le compartment.

Raccordement des périphériques

Généralités concernant les centrales d'alarme

Une installation incorrecte ou bacleee peut entrainer une mauvaise interpretation des signaux et déclenger de fausses alertes.

Les coûts éventuels des interventions de secours, comme celles des pompiers ou de la police, sont à la charge de l'exploitant de la centrale d'alarme. Lisez donc attentivement cette notice et tenez compte, lors de l'installation de la centrale, de la désignation exacte des cables et des composants utilisés.

1. Raccordez tous les périphériques aux borniers.
2. Vérifie que toutes les connexions sont correctement fixées.

Montage GSM en option (FUMO50000)

S'il est disponible :

connectez le module GSM (FUMO50000) au bornier

(CON 7 GSM/GPRS) de la carte. Veillez a

n'endommager et à ne toucher aucun composant électronique.

(Voir également le manuel d'installation FUMO50000).

Insertion de la carte micro SD

1. Insérez la carte SD dans le support de carte SD prévu si elle n'est pas déjà préinstallée.
2. Vérifie que la carte SD est correctement insérée dans son support.

Mesures finales

1. Vérifiez si toutes les connexions sont en bon état et correctement fixées afin d'éviter les fausses alertes.
2. Branchez le connecteur du cable plat de la partie supérieure de l'appareil au bornier (CON 2) de la carte.

Le logiciel de la centrale d'alarme detecte automatiquement le type de la partie supérieure du boitier, surface avant tactile ou surface avant a touches.

Lors de l'activation, le logiciel contrôle qu'elle surface avant est installée.

Cela signifie que l'interface utilisateur et certaines fonctions changent pour prendre en charge la surface avant tactile Secvest ou la surface avant a touches Secvest.

Si le logiciel detecte une surface avant tactile, il passé en fonctionnement tactile Secvest. Sinon, le logiciel prend en charge le fonctionnement à touches Secvest.

Remarque :

Pour plus de détails, voir la section 10.5.1

« Fonctions » du manuel d'utilisation

1. Branchez le cable de raccordement de la/des batterie(s) au connecteur (BATT1 CON8, BATT2 CON9) de la carte.

Après le branchement de la pile, l'installation démarre.

Activez également l'alimentation électrique principale.
Branchez le bloc d'alimentation externe sur la prise ou reactivez le circuit électrique avec lequel la Secvest est alimentée avec 230 V.

Conseil :

En débranchant et en rebranchant le fusible principal de 230V dans la Secvest, vous pouvez lancer une désactivation/activation de l'alimentation électrique de 230 V.

1. Fermez le boitier avec précaution en l'accrochant d'abord en haut dans les crochets prevus à cet effet, en le rabattant vers le bas et en le pressant dans les crans d'arrêt.
2. Fermez le boftier avec la vis située au bas du boîtier.

Remplacement de la partie supérieure, surface avant tactile, surface avant a touches

Procedez dans l'ordre suivant:

• Mise à niveau du logiciel de la centrale d'alarme à la version la plus récente (prise en charge Secvest tactile, version logicielle >= 2.01.08).
• Débranche entièrement la centrale d'alarme de son alimentation électrique, de la/des batterie(s) et de l'alimentation électrique externe.
• Remplacez la surface avant.
  Rebranche entierement la centrale d'alarme à son alimentation électrique, à la/aux batterie(s) et à l'alimentation électrique externe.

Sinon, cela peut entraîner des défauts de sensibilité des touches tactiles et de la fonction Proximity.

Mise en service

Première mise en service/restauration de la programmation d'usine

Remarque

Il est impossible d'acceder à la centrale d'alarme sans fil via le serveur Web sans executer l'assistant d'installation et de démarrage.

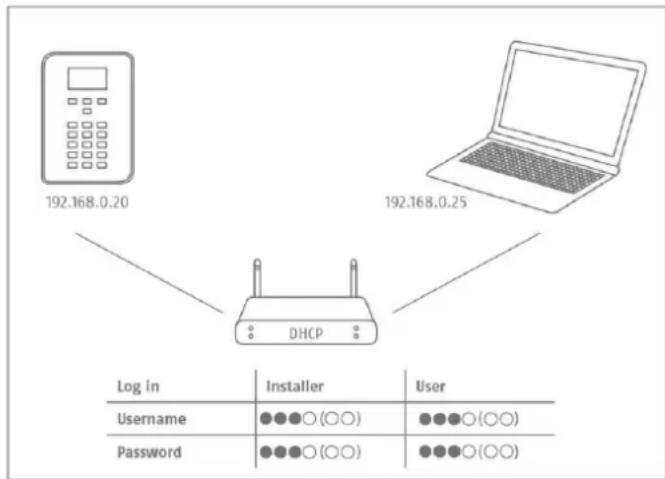

1. Connectez votre PC au réseau de votre client.

1. Activez l'alimentation electrique.

2. Suívez l'assistant d'installation et de démarriage sur la centrale.

3. Sélectionnez :

4. La langue de menu souhaitatione.

5. La version logicielle souhaitation pour la centrale d'alarme.
6. Le pays pour les réglages nationaux.
   La date actuelle.
   L'heure actuelle.
7. Le basculement automatique ou manuel entre l'heure d'été et l'heure d'hiver.
8. Message d'erreur CA en présence d'une alimentation électrique 230 V. Des messages d'erreur s'affichtant alors si des anomalies survient.
9. Message d'erreur de courant continu externe en presence d'une alimentation électrique CC 13,8 V. Des messages d'erreur s'affichent alors si des anomalies surviennent.
10. Batterie 2, si elle doit être utilisée.
11. Le type de zone filaire (par ex. 2 fils FSL 2K2/4K7).

12. Si l'accès via le serveur Web est autorisé ou non. Par défaut, il est autorisé.

13. Si la centrale d'alarme doit obtenir automatiquement l'adresse IP ou si vous souhaitez saisir manuellement l'adresse IP.

○ automatique : DHCP activé
manuel : DHCP désacté, les menus desaisie suivants s'affichent :

Adresse IP
O Masque de sous-reseau IP
Passerelle adresse IP
Première adresse IP du serveur DNS

• Port HTTP interne

L'écran affiche alors

o l'adresse IP de la centrale d'alarme sans fil
DHCP ON/OFF
la version actuelle du logiciel
O le numero de série de la centrale d'alarme sans fil
O la referrerce de la centrale d'alarme sans fil

• AES/NSL Reporting, si des rapportirs relatifs à la station de contrôle doivent être générés
• la longueur du code d'accès, 4 ou 6 caractères
• le code installer (version logicielle >=1.01.00)

• le code administrateur (version logicielle >=1.01.02)

• L'écran affiche alors :

• les données de login provisoires pour l'installateur et l'administrateur

• Notez l'adresse IP.

• Sur votre PC, ouvre le navigateur Internet et entrez l'adresse IP affichée par la centrale. Vous pouvez aussi utiliser le programme d'installation ABUS IP Installer pour afficher la centrale d'alarme et y acceder automatiquement. Il se trouve dans l'espace de téléchargement sur www.abus.com.
• Connectez-vous au système d'alarme sans fil via le navigateur Internet.

i Remarque Lare do la r

Lors de la première configuration de la centrale, il peut s'écouler jusqu'à trois minutes avant que le navigateur Internet n'accede à la centrale d'alarme sans fil car le certificat SSL se cree automatiquement pendant ce délambda.

Un écran s'affiche avec le message suivant:
Création du certificat SSL en cours, ceci peut durer quelques minutes.

Les fonctions réseau ne sont pas disponibles pendant ce temps.

Remarque

Le message suivant s'affiche : Initialisation reseau, veuillez patienter...

1. Connectez-vous au système d'alarme sans fil en tant qu'installateur.

Remarque

L'utilisation d'une adresse IP fixe au lieu d'une
adresse IP attribuée dynamiquement (DHCP) peut
etre judicieuse dans certains cas.
Certains routeurs attribuent d'autres addresses IP
a leurs clients après un certain temps. Dans ce
cas, les autres apparueils ne connaissent pas
encore cette nouvelle adresse IP.

Si la centrale est déjà installée

1. Connectez-vous au système d'alarme sans fil en tant qu'installateur.
2. Accedez au sous-menu suivant: Info>Transmission>Ethernet.
3. Notez l'adresse IP.
4. Déconnectez-vous de la centrale.
5. Ouvrez maintainant le navigateur Internet sur le PC et entrez l'adresse IP affichée par la centrale.
6. Ouvrez maintainant le navigateur Internet sur le PC et entrez l'adresse IP affichée par la centrale.
7. Connectez-vous au serveur Web en tant qu'installateur à l'aide du nom d'utilisateur et du mot de passer.

Connexion au système d'alarme sans fil

1. Ouvrez votre navigateur Internet.
2. Saisissez l'adresse IP indiquée sous la forme suivante : xxx.xxx.xxx.xxx.

Vous basculez alors automatiquement vers https.

Remarque

Tant qu'un utilisateur (opérateur, installerer) est directement connecté à la centrale d'alarme sans fil, vous ne pouvez pas acceder au navigateur Internet pour des raisons de sécurité !

Remarque

Selon le navigateur utilise, vous etes informé que la connexion/le certificat n'est pas sur(e).
Confirmez l'exception de sécurité et enregistrezla.

1. Chargez la page. L'écran d'authentication s'ouvre.

1. Connectez-vous en tant qu'installateur avec le nom d'utilisateur et le mot de passer d'installateur. Remarque pour les versions logicielles < 1.01.00 Le mot de passer d'installateur par défaut est 9999(99)
2. Cliquez sur le bouton Login ou appuyez sur la touche Entrée du clavier.
3. Le menu principal s'affiche.

Déconnexion du système d'alarme sans fil

Cliquez sur le boutonLogout.

Si vous travailliez directement sur la centrale, appuyez sur la touche de menu « Quitter »

Important!

Enregistrement des réglages :

Version logicielle < 2.00.00

Lorsque vous effectuez des modifications en mode Installateur, l'application Secvest enregistre ces modifications dans la mémoire-temporaire jusqu'à ce que vous quittiez le mode Installateur.

Lorsque vous quitterz le mode Installateur, la centrale enregistre ces modifications dans une mémoire permanente.

Si vous coupez totalement l'alimentation de la centrale AVANT d'avoir quitté le mode Installateur, toutes les modifications de la centrale sont perdues.

Cela ne s'applique pas lorsque vous rétablissez la programmation Usine ; cette modification est immédiatement prise en compte.

Version logicielle > = 2.00.00

Lorsque vous effectuez des modifications en mode Installateur, après confirmation, elles sont directement écrites dans la mémoire permanente de la Secvest.

Elles sont également conservées même en cas de panne de courant avant la fermeture du mode Installateur.

Important!

Fonction de déconnexion automatique :

Base sur la fonction de déconnexion automatique de la Secvest, celle-ci intervient désormais aussi dans l'interface Web et l'application Secvest.

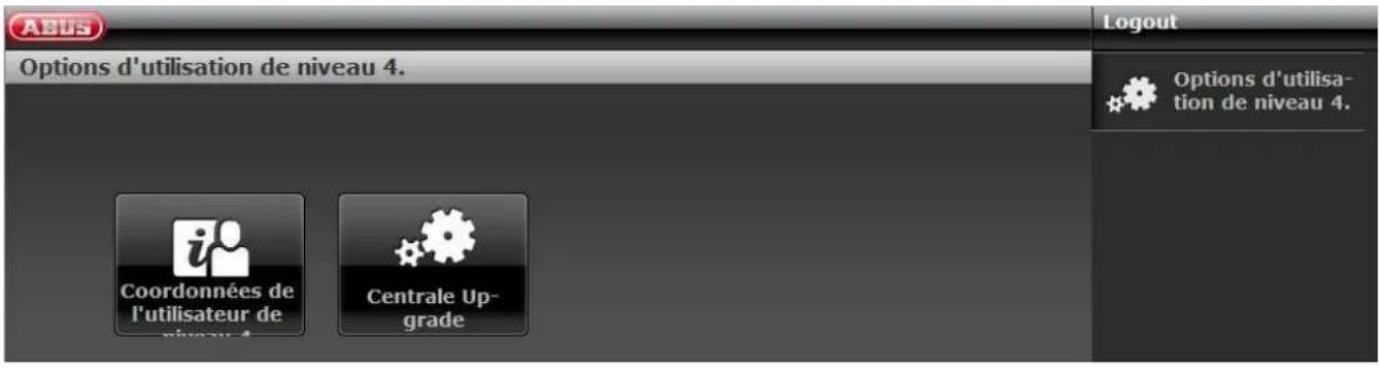

• L'installateur ou un utilisateur de niveau 4 est connecté dans l'interface Web. En cas d'inactivité, la déconnexion intervient automatiquement au bout d'1 heures.

• Application iOS / Android : Conformément à la norme VdS 3169, en l'absence de saisie l'application ouverte est fermée au bout de 4:15 minutes

( si l'option « Mémoriser le PIN » est paramétrée sur Non).

• Un utilisateur normal ou l'administrateur est connecté. En cas d'inactivité, la déconnexion intervient automatiquement au bout d'1 minute.

Consultez le manuel d'utilisateur pour connaître les détails relatifs à l'activation et à la désactivation du système, sur le comportement de la centrale et l'affichage (interface utiliser).

La centrale d'alarme sans fil se programme/configure en mode Installateur.

Il existe deux méthodes pour programmer/configurer la centrale d'alarme sans fil :

• Via le panneau de commande directement sur la centrale d'alarme sans fil.
• Via le navigateur Internet du serveur Web intégré.

La section suivante décrit uniquement la programmation/configuration de la centrale d'alarme sans fil via le serveur Web intégré.

Le serveur Web intégré permet d'effectuer tous les réglages de la centrale d'alarme sans fil à partir d'un simple navigateur Internet.

Version logicielle < 2.00.00

La configuration/programmation des peripériques (sans fil) s'effectue directement sur la centrale d'alarme sans fil.

Versionlogicielle 三 = 2.00.00

La configuration/programmation des péripériques (sans fil) peut s'effectuer directement sur la centrale d'alarme sans fil ou via le serveur Web.

Consultez également la section « Valeurs par défaut / Programmation Usine » en annexe.

Ce paragraphe contient des informations de reference sur les options disponibles dans le mode Installateur.

Éléments de commande des menus

No Désignation/fonction

• Menu principal actif, ici : "Info" avec d'autres sous-menus

2 Bouton de I'aide en ligne

• Cliquez sur ce bouton pour ouvrir la documentation actuelle au format PDF. Cette documentation peut également être enregistrée localement.

3 Bouton de déconnexion

• Cliquez sur le bouton pour déconnecter l'utilisateur de la centrale.

N^o Désignation/fonction

4 Lieste des menus principales

• Les menus principaux s'affichent

5 LiTe des sous-menus

• Les sous-menus du menu principal actif s'affichent
• Cliquez sur le sous-menu pour le développement et acceder aux régles

Écran d'authentication

\( N^o \)	Désignation/fonction	\( N^o \)	Désignation/fonction
1	Champ de saisie du nom d'utilisateurEntrez le nom de l'installateurVeillez à respecter la casse.	3	Bouton de connexion
2	Champ de saisie du mot de passerEntrez le mot de passer d'installateurRemarque pour les versions logicielles< 1.01.00Le mot de passer d'installateur par défaut est9999(99).Veillez à respecter la casse.

Remarque

Vousetesdeconnectéautomatiquementaubout de 15 minutes d'inactivite.
Vousdevezalsorthressaisrivosidentiants.

Menu principal

N°	Désignation/Fonction	P.	N°	Désignation/fonction	P.
1	INFOInformations générales sur :la centralela transmissionla personnalisation du client(customisation)I'etat du logiciel et du matériel	33	4	SortiesVue d'ensemble/configuration des sorties :Sortie filaireSortie sans fil	64
2	ÉtatInformations sur l'état despartitions du système d'alarme	38	5	PartitionsVue d'ensemble/configuration des partitions	74
3	ComposantsVue d'ensemble/configuration desperiphériques :Zones IPZones sans filZones filairesSirènes externes, sirènes filairesSirènes externes, sirènes radioModule d'info/sirène d'intérieurWAMVerrous de porte	39	6	SystèmeVue d'ensemble/configuration de la centraled'alarme :GénéralitésInstallateur détailsAccès utiliserRAZ utiliséConfirmationHardwareRéglages de sécuritéBackup/RestaurerMise à niveau de la centrale	95
No	Désignation/Fonction	P.	No	Désignation/fonction	P.
7	Communication Vue d'ensemble/Configuration des interfaces de communication et des types de transmission • Réseau • TS Reporting • Urgence de soin • Transmetteur vocal • SMS • E-mail • options de communication • Contacts	124	9	Historique Vue d'ensemble des défauts, des événements et des actions sur tous les péripériques de la centrale d'alarme	181
8	Urgence de soin Vue d'ensemble/configuration de l'expérience d'urgence de soin	138	10	Clavier virtuel/clavier Clavier virtuel de la Secvest. S'utilise comme le clavier en façon de la Secvest.	162

INFO

Centrale

Version logicielle < 2.00.00

Désignation/Fonction	Explication
Version	Numéro de version du logiciel actuellement installé dans le système d'alarme.
N° de série	Numéro de série du système d'alarme
Réf. art.	Référence du système d'alarme
Langue	Numéro de version de la langue régée

Version logicielle > = 2.01.08

Désignation/Fonction	Explication
Version, langue	Nombre de version du logiciel actuellément installé dans le système d'alarme. Numéro de version de la langue réglée
N° de série	Nombre de série du système d'alarme
Part. N°	Référence du système d'alarme
RF Device Exclusivity	Oui Il est possible d'ajouter uniquement de nouveaux péripériques sans fil en vente depuis 2015, par ex. FUMK500XX. Non Il est possible d'ajouter tous les péripériques sans fil, par ex. les détecteurs d'installations existantes comme FU8320.
Heure de la centrale d'alarme, date	Heure et date actuelles de la centrale d'alarme
Date et heures	Synchronise la date et l'heure de la centrale d'alarme avec la date et l'heure du PC, par un clic
Zones d'alarme	Vue d'ensemble des zones d'alarme disponibles et programméeses
Clavier de commande sans fil	Nombre de composants utilisés
Sirènes sans fil	Nombre de composants utilisés
WAM	Nombre de composants utilisés
Verrous de porte	Nombre de composants utilisés
Partitions	Nombre de partitions utilisées
Sorties	Vue d'ensemble des sorties disponibles et programméeses
Sabotage du boîtier	Indique si le contact anti-sabotage du boîtier s'est déclenché
Sabotage de la sirène	Indique si le contact anti-sabotage de la sirène filaire raccordée s'est déclenché
RF Brouillage	Indique si la centrale d'alarme a détecté un brouillage RF
Défaut CA centrale d'alarme	Indique si une alimentation 230 V est reliée à la centrale d'alarme ou si une anomalie a été détectée
Anomalie CC externe	Indique si une alimentation en courant continu 13,8 V externe est reliée à la centrale d'alarme ou si une anomalie a été détectée.
Tension d'entrée CC extérieure	Indique la tension de l'alimentation en courant continu externe
État Batt.	État de la batterie correspondante (le cas échéant avec tension)
Auxiliaire	Tension de sortie aux bornes de la sortie de tension

Communication

RTC

Désignation/Fonction	Explication
État communication RTC	Consultation de l'état de la communication RTC. La Secvest vérifie la ligne téléphonique connectée. "OK" s'affiche. Si elle n'est pas connectée, activée ou est en dérangement, "Défaut" s'affiche.

Ethernet

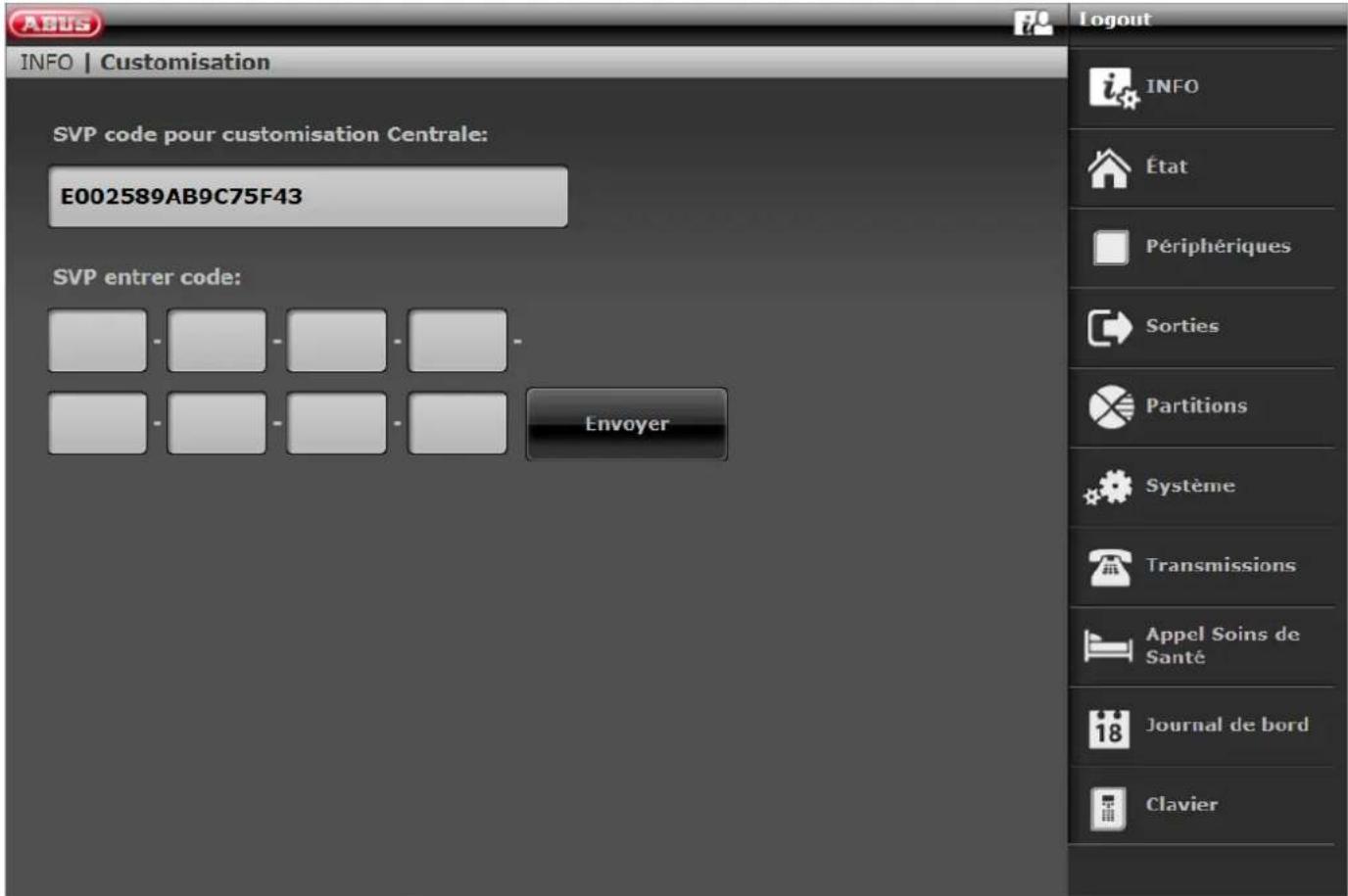

Customisation

Désignation/Fonction	Explication
Please offer... ->	Identification de la centrale d'alarme sans fil (necessarily pour la clé de la licence)
Please enter code	Champ de saisie de la clé de la licence pour personneliser la centrale d'alarme (par exemple variantes de langue)

Remarque

La personnalisation via ce menu est actuellément possible uniquement pour des applications speciales en accord avec le département Vente ou l'assistance.

État

N^o Désignation/Fonction

1 Sélection de partition

Champs de seLECTION/onglets pour chaque partition.

• Une alarme confirmée par l'utiliser, mais qui n'est pas réinitialisée, apparait sous forme de symbole de mise en garde dans la partition correspondante.
• Cliquez sur le symbole de mise en garde pour réinitialiser l'alarme.

N^o Désignation/fonction

2 Affichage d'etat

L'affichage d'etat fournit des informations notamment sur :

les defaults presents dans une partition
- défauts inter-partition (par ex. « Défaut CC ext. »)
les zones ouvertes (inter-partition)

Uniquement pour l'écran de la centrale

Remarque :

Un triangle d'ajretissement apparait dans le coin inferieur croit de l'écran lorsque la centrale d'alarme a constaté un problème. L'explication (la description du problème) ne s'affiche pas, à moins qu'un code d'accès de niveau 2 (utilisateur) ou d'accès de niveau 3 (installateur) ne soit saisi. Àpres saisie d'un code valable, le message apparait (problème, erreur, ajretissement, alarme, etc.) en texte clair. Ce message est ensuite masqué après confirmation par un utilisateur. Le message disparait automatiquement au bout d'une minute.

Composants

Programmation dans l'interface Web

À partir de la version logicielle 2.00.00, il est également possible de programmer les composants via l'interface Web. Pour cela, cliquez simplement sur une zone d'alarme ou une sirène non attribuée. Le système vous guide tout au long du processus de programmation. Àpres la programmation dans l'interface Web, il est impératif de définir le type de zone d'alarme !

La création d'une zone sans fil estprésentée ici à titre d'exemple :

Désignation/Fonction	Explication
Nom	Nom de zone unique.
Partition	Partition de chaque zone
Type	Type de la zone sans fil
Propriétés	Vue d'ensemble des attributs de la zone sans fil correspondante

Detecteur

Zones IP

Désignation/Fonction	Explication
Numéro	Le nombre comprend le nom de zone et le type de périphérique (IP).
Nom	Nom de zone unique.
Partition	Partition de chaque zone
Type	Type de la zone IP
Propriétés	Vue d'ensemble des attributs et de l'état de la zone IP

Remarque

Pour intégrer uneamera réseau dans une zone IP libre, celle-ci doit être au préalable intégrée et configurée dans le réseau de la centrale d'alarme (voir le manuel d'installation TVIP41550 ou de la série IPCx).
Notez les réglages effectuels pour laamera afin de pouvoir les appliquer à laamera ajoutée dans une zone IP libre.

Selectionnez une zone IP libre dans laquelle vous souhaitez intégrer laamera réseau.

Remarque

À partir de la version logicielle 1.01.00 :

• 6 zones IP sont disponibles
  fonctionnement inchangé de VIP41550 ; possibilité de « mélange de caméras » (TVIP41550 / IPCxyyyyyy)
  les valeurs de « nom d'utilisateur » et de « mot de passer » par défaut pour laamera sont supprimées

• Les zones IP « Attributes » sont masquées lorsque le « mode Trigger » de laamera est réglé sur « Externe »

Le document « ABUS_FUAA500xx_IPCx_Kameraintegration_Secvest_DE_1.01.00.pdf » contient des détails sur l'intégration des camères de la série IPCx.

Compatibility avec la gamme de cameras IPCx

• Intégration de jusqu'à 6 caméras
• Déclenchement externe de l'enregistrement d'images d'alarme et/ou de flux video
• Les enregistements de laamera IPCxyyyyy sont stockés sur la carte SD intégrée de laamera.
• Les enregistements (videos/images) des caméras IPCxyyyyyy peuvent être ouverts uniquement via le serveur Web de laamera ou via l'application ABUS iDVR (et non via le journal de bord de la centrale).
  URL / lien vers laamera dans le journal de bord pour tous les événements pour lesquels des enregistrements sont disponibles

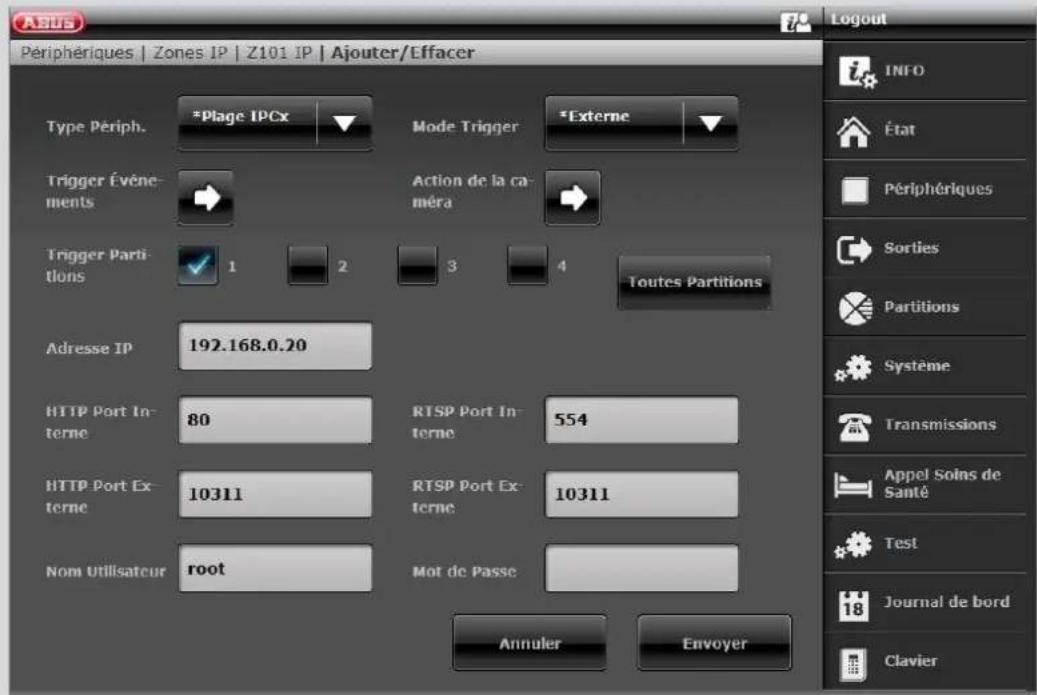

Ajouter/Supprimer

Selectionnez la zone IP souhaitee dans le menu « Peripériques » → « Zones IP ». Le bouton « Ajouter/Supprimer... » permet d'acceder à l'écran suivant dans lequel s'effectue l'intégration :

Désignation/Fonction	Explication
Type de péripérisque	Caméra IP PIR Plage IPCx
Mode Trigger	Interne La caméra enregistre les images dès que le capteur PIR intégré se déclenché. Externe La caméra enregistre les images dès que l'un des événements déclencheurs définis survient au niveau de la centrale d'alarme. Int. + Ext. La caméra enregistre les images dès que le capteur PIR intégré se déclenché ou l'un des événements déclencheurs définis survient au niveau de la centrale d'alarme.
Trigger événements	(unequément en mode Trigger "Externe" ou "Int. + Ext.") Événements pour lesquels la caméra doit enregistrer des images.
Trigger partitions	(uniquement en mode Trigger "Externe" ou "Int. + Ext.") Partitions à surveiller si des événements déclencheurs surviennent.
Adresse IP	Adresse IP de laamera dans le réseau interne
Port HTTP interne	Port HTTP de laamera dans le réseau interne (réglage par défaut : « 80 »)
Port RTSP interne	Port RTSP de laamera dans le réseau interne (réglage par défaut : « 554 »)
Port HTTP externe	Port HTTP externe pour lequel la redirection de port est configurée dans le routeur.
Port RTSP externe	Port RTSP externe pour lequel la redirection de port est configurée dans le routeur.
Nom d'utilisateur	Réglage par défaut « Root », à partir de la version logicielle 1.01.00, aucun nom d'utilisateur attribué
Mot de passer	Réglage par défaut :aucun mot de passer attribué

Applique les réglages avec le bouton "Envoyer".

Attribution d'un nom de zone

Remarque

Il peut être utile d'attribuer un nom de zone unique afin de pouvoir identifier plus rapidement le détecteur concerné en cas de défaut.

Par ex. DM pour détecteur de mouvement et le lieu :

Bureau01, nom du détector : DM-Bureau01

1. Cliquez dans la zone de texte Nom.
2. Supprimez le nom prédéfini (Zone 01).
3. Attribuez à la zone un nom unique compensant 12 caractères maximum.
4. Confirmez le nouveau nom après avoir terminé la configuration en cliquant sur Envoyer.

Sélection du type de zone

Remarque

Vouspouvezmodifiericile type de zone prededfini. Tenez compte de la description des types de zone de cette section.

Une zone désigne un détector programme dans la centrale d'alarme sans fil.

Les zones peuvent posseder des attributs très variés.

Le détector ne sait pas si la centrale d'alarme sans fil est activée ou non.

C'est pourquoi un détecteur envoie toujours une alarme à la centrale d'alarme s'il enregistre un changement.

La centrale d'alarme sans fil decide ensuite si ce message entraîne une réponse alarme ou non.

1. Sélectionnéz l'option de menu Type.

Type	Explication
Nonutilisé	Une zone pour laquelle aucun détector sans fil n'est programmé ou une zone dont l'entrée n'est reliée à aucun détector et n'est donc pas utilisée doit être programmée comme "Non utilisée".La centrale d'alarme ne répond pas lorsqu'un événement active ce détector.
Alarmeimmédiatelempo sortie	Lorsque la centrale d'alarme sans fil est activée, cette zone déclenché directement une alarmemorsqu'un détector sans fil envoie une modification à la centrale d'alarme sans fil ou si l'état delazone d'alarme change. (par ex. ouverture du contact d'alarme).
	RemarqueType de zone "Alarme immédiate tempo sortie" avec fonction supplémentaire de surveillance del'effet levier pour les produits métacroniques ABUS, comme le verrou de créème de fenêtre FOS550 E, la serrure de portepopératoire ou protection de fenêtre FOS 400 E. Si vous utilisez un produit métacronique concu pour la Secvest, programmez le type de zone "Alarme immédiatetempo sortie" dans la centrale d'alarme. Lorsque la centrale d'alarme est déactivée, on surveillles tentatives d'éffraction et d'ouverture de ces détecteurs. Pour ce faire, la fenêtre doit être ferméeet la sécurité verrouillée. La surveillance démarre 30 secondes après le verrouillage, déliainecessaire à l'opération d'auto-calibrage. Lorsque la protection supplémentaire métacroniqueest déverrouillée, la surveillance cesse. En cas de tentative d'ouverture de la fenêtre sansdéverrouillage préalable de la protection supplémentaire, le mouvement du battant de fentrépeut déclencher une alarme. La surveillance de l'effect levier peut être déactivée dans les attributs(voir ci-dessous Attributs de zone).Il est possible de raccorder également un détector de bris de glace passif à certains produitsmétacroniques. Si ce détector identifie un bris de glace, la centrale d'alarme émet tous uneréponse alarme. La centrale d'alarme exécute les actions prévues à l'état activé ou déactivé.
Blocage zone	La zone doit être fermée pour activer ou activer en interne la centrale d'alarme sans fil. Lorsque la centrale d'alarme sans fil est activée ou activée en interne, l'ouverture de cette zone ne déclenchespas d'alarme. Cette zone s'utilise avec des contacts de verrouillage.RemarqueA été utilisé en tant qu'attribut de zone dans la Secvest 2WAY et non pas en tant que type de zone.
Alarmeimmédientrée/sortie	Une zone programmée en tant qu'alarme immédiate entrée/sortie se comporte comme une zone"Alarme immédiate tempo sortie". Une zone de ce type donne cependant l'alerte dés que le détector se déclenché pendant le temps de sortie.
Alarmeaggression	Cette zone déclenché toujours une alarme. Que la centrale d'alarme anti-effraction soit active ounon. Une alarme agression peut également être transmise silencieusement (communication).Le menu de programmation ne peut être quitté que lorsque cette zone est fermée. Programmezle bouton radio ou mural agression sur cette zone.
Incendie	Cette zone déclenché toujours une alarme. Que la centrale d'alarme anti-effraction soit active ounon. L'alerte est donnée via l'émetteur de la centrale d'alarme sans fil et la sirène extérieure sousforme de tonalités impulsées. Programmez uniquement les détecteurs autonomes avertisseursde fumée sur cette zone.
Alarme 24 h	Cette zone déclenché toujours une alarme immédiate. Lorsque la centrale d'alarme sans fil estdéactivée, l'alerte est d'abord donnée par le buzzer intégré dans la centrale d'alarme. À l'étatactivié, la sortie sirènes est également activée. Si une zone 24 h est bloquée, ceci ne s'appliquequ'à l'état déactivé.
Périmètred'ajretissement	Lorsque la centrale d'alarme est activée totalement ou en interne, cette zone déclenché unepréalerte. La centrale d'alarme émet 2 bips toutes les 5 secondes. Toutes les 5 secondes, l'écranaffiche "Périmètre d'avertiss"."Programmez par ex. les détecteurs de mouvement extérieurs surcette zone.Les sirènes extérieures radio clignotent et bipent pendant environ 1 s toutes les 5 s.Le module d'information bipe toutes les secondes et la LED d'alarme rouge s'allume.La sirène d'intérieur sonne toutes les secondes. Elle doit touteos être raccardée à un blocd'alimentation et le fil jarretière "Uniquement alarme" ne doit pas être branché.(Il s'agit d'une tonalité d'information et non d'une alarme).
	La durée des signaux est de 30 s. Une sortie de type « Périmètre d'avertiss. » est activée pendant 30 secondes. S'il estprogrammé, seul le carillon de la porterepentit lorsque l'installation est déactivée.
Entrée/sorting	Cette zone déclenchée une alarmé à l'issue d'un déaliédéfini (temporisation d'entree) lorsque la centrale d'alarme est activée. Utilisez ce type de zone, par ex. pour le détector d'ouverture de votre portead'entree. Lorsque vous quittez les lieux, la fermeture de cette zone peut également servir à mesure fin à la temporisation de sortie. Ce détector peut être utilisé en tant qu'alarme immédiate tempo sorting in cas d'activation interne.
Route d'entrée	Cette zone ne déclenché pas d'alarme si une zone d'entree/sorting a activé au préalable latemporisation d'entree. Une alarmé immédiate se déclenché si aucune temporisation d'entree n'ætété activée au préalable. Utilisez ce type de zone par ex. pour un détector de mouvement situé dans le couloir d'entree et orienté vers la portead'entree (equipée d'un détector d'ouverture). Ce détector peut être utilisé en tant que détector "Entree/sorting" en cas d'activation interne. Cette zone peut être ouverte en quittant le menu de programmation.
Technique	Une zone technique déclenchée une alarmé et une transmission à l'état déactivé. À l'état activé, seule la transmission s'effectue mais aucune alarmé n'est déclenchée. Si une alarmé se déclenchait à l'état activé dans cette zone, elle s'afficherait lors de la déactivation de la centrale d'alme. Utilisez ce type de zone, par ex. pour des détecteurs d'inondation. Le module d'information sans fil et la sirène d'intérieur sans fil signalent les alarmes techniques, comme la centrale d'alme, à l'aide de bips.
Interrupteur à clé impulsion	Programmez un interrupteur à clé (impulsion) sur la centrale d'alme sans fil. Touta modification de cette zone a pour effet de faire passer la centrale d'alme de l'état actif à l'état inactif ou vice-versa (apres expiration de la temporisation).
Interrupteur à clé maintenu	Il est possible de raccorder un interrupteur à clé (maintenu) à la centrale d'alme. Touta modification de cette zone a pour effet de faire passer la centrale d'alme de l'état actif à l'état inactif ou vice-versa (apres expiration de la temporisation). La centrale ne se commande alors que par l'interrupteur à clé. Si l'état n'est pas clair, par ex. lorsque le boîtier clé est fermé et simultanément déactivé sur l'élement de commande, il se peut que la centrale d'alme revienne à l'état activé.
Boîtier clé	Cette zone s'utilise principalement en Scandinavie. Lorsque cette zone est ouverte, cet événement est enregistré dans la mémoire de la centrale d'alme. Il peut également être transmis via le numéroteur téléphonique. Aucune alarmé ne se déclenché. Lorsqu'une zone de ce type est nécessaire, l'installeur branche les fils d'alme de cette zone (habituellément les contacts auxiliaires d'un contact de porte) à un boîtier clé externe et les fils anti-sabotage à l'interrupteur anti-sabotage du boîtier. Lorsque quelqu'un ouvre le boîtier, la centrale d'alme sans fil enregistré l'événement et le signale au centre de réception des alarmes.
Sabotage	Cette zone s'utilise pour la surveillance anti-sabotage des péripériques externes. La surveillance de cette zone est permanente. Si la centrale d'alme est déactivée, seule la sirène interne se déclenché. Si la centrale est active, la sirène externe et le stroboscope se déclenchent ainsi que la transmission selon la configuration.
Historique seul	Si une zone de type "Historique Seul" se déclenché (alarme ou sabotage), une entrée est créé dans l'historique et la sortie qui suit cette zone se déclenché. La zone peut être déclenchée lorsque la centrale d'alme sans fil est activée ou déactivée. Les zones "Historique seul" peuvent être associées à plusieurs partitions et avoir pour attribut "Carillon de porte".
Annulation temporisation de sortie	Cette zone s'utilise pour annuler la temporisation de sortie d'une partition ayant l'attribut "Annulation temporisation sortie". Le type de zone est habituallément utilisé pour le boîtier clé (NO). Remarque: cette zone est active pendant le temps de sortie, mais inactive, que la centrale d'alme sans fil soit activée ou déactivée. Si l'attribut "Carillon de porte" est associé à cette zone, il retentit, que la centrale d'alme sans fil soit activée ou déactivée.
Verrouillage activé	Cette zone s'utilise pourmettre fin à la temporisation de sortie d'une partition ayant l'attribut "Verrou activ." . Le type de zone est habituélément utilisé pour un interrupteur (NO). Remarque : Cette zone est active pendant le temps de sortie et lorsque la centrale d'alarme sans fil est activée. L'attribut "Inversé" peut être associé à cette zone.
Défaut ext.WD	Cette zone s'utilise pour surveiller la sortie défaut des émetteurs externes. Si une sortie défaut se déclenché avec ce type de zone, message "Défaut Ext WD" s'affiche. Ce type de zone n'est pas disponible pour les zones sans fil.
Défaut Périph.AGR	Cette zone s'utilise pour surveiller la sortie défaut des émetteurs d'alertde agression filaires. Si un émetteur d'alertde agression se déclenché avec ce type de zone, le message "Défaut Périph.AGR" s'affiche. Si l'utilisateur souhaite activer la centrale d'alarme sans fil avec une alarmede ce type, ce message s'affiche également. L'utilisateur peut ignorer le défaut et activer. Si ce défaut survient lorsque la centrale est active, une entree est créé dans l'historique et la transmission programmée démarre, mais aucune alarmene ne se déclenché jusqu'à la désactivation de la centrale d'alarme sans fil. Ce type de zone n'est pas disponible pour les zones sans fil.
Sabotage retour	Cette zone est utilisée pour surveiller la sortie antisabotage des sirènes externes. La surveillance de cette zone est permanente. Si une zone de ce type se déclenché lorsque la centrale d'alarme sans fil est désactivée, seule la sirène interne s'active. Si cette alarme se déclenché lorsque la centrale est activée, la transmission et les émetteurs externes avec stroboscope peuvent démarrer si la configuration le permet. Ce type de zone peut contenir les attributes "Test 14 jours", "Surveillance partielle", "Isoler est possible" et "Armementforcé". Ce type de zone n'est pas disponible pour les zones sans fil.
PSU Ext Défaut A/C	Cette zone s'utilise pour surveiller la sortie défaut AC d'une alimentation électrique externe. Si une zone de ce type se déclenché, la centrale d'alarme sans fil se comporte comme en cas de défaut A/C de la centrale. La réaction dépend de la programmation. Ce type de zone n'est pas disponible pour les zones sans fil.
PSU Ext Défaut Batt	Cette zone s'utilise pour surveiller la sortie défaut batterie d'une alimentation électrique externe. Si ce défaut survient, les sorties programmesées sur "Défaut batterie" sont activées et le message "PSU Ext Défaut Batt" s'affiche. Si ce défaut survient lorsque la centrale est active, une entree est créé dans l'historique et la transmission programmée démarre, mais aucune alarmene se se déclenché jusqu'à la désactivation de la centrale d'alarme sans fil. Ce type de zone n'est pas disponible pour les zones sans fil.
PSU Ext tension faible	Cette zone s'utilise pour surveiller la sortie défaut "batterie faible" d'une alimentation électrique externe. Si ce défaut survient, les sorties programmesées sur "Tension faible" sont activées et le message "PSU Ext tension faible" s'affiche. Si ce défaut survient lorsque la centrale est active, une entree est créé dans l'historique et la transmission programmée démarre, mais aucune alarmene ne se déclenché jusqu'à la désactivation de la centrale d'alarme sans fil. Ce type de zone n'est pas disponible pour les zones sans fil.
Défaut PSU Ext	Cette zone s'utilise pour surveiller la sortie défaut d'une alimentation électrique externe. Si ce défaut survient, les sorties programmesées sur "Défaut PSU Ext" sont activées et le message "Défaut PSU Ext" s'affiche. Si ce défaut survient lorsque la centrale est active, une entree est créé dans l'historique et la transmission programmée démarre, mais aucune alarmene ne se déclenché jusqu'à la désactivation de la centrale d'alarme sans fil. Ce type de zone n'est pas disponible pour les zones sans fil.

Selection de partition

Remarque

Les déteceurs programmes sont assignés par défaut à la partition 01.

Pour assigner le détecteur à une autre partition :

1. Sélectionnez la/les partition(s) où doit être surveillée la zone en cochant les cases correspondantes.

Remarque

Au moins une partition doit être seLECTIONnée.

Les possibilités de réglage des partitions figurent dans la section "Programmation/configuration via Serveur Web -> Partitions" de cette notice.

Vous pouvez assigner les zones du type suivant à une ou plusieurs partitions : Alarme immediate tempo sortie, Blocage zone, Entrée/Sortie, Route d'entrée, Interrupteur à clé, Boitier clé, Historique seul, Annulation temporisation sortie, Verrouillage activé et Alarme immediate entrée-sortie.

Remarque

Si vous prévoyez d'utiliser des partitions activées en interne, vous devez vous assurer que les options activées en interne sont identiques pour toutes les zones utilisées de plusieurs partitions.

La centrale sans fil ne permet pas d'assigner les types de zone suivants à plus d'une partition : Alarme 24H, Feu, Alarme agression, Perimetre, Sabotage et Technique.

Sélection d'attribut de zone

1. Sélectionnez l/les attribut(s) souhaite(s) en cochant les cases correspondantes.

Attribut	Explication
Carillon	Chaque fais que cette zone se déclenché lorsque la centrale d'alarme est désactivée, la centrale d'alarme émet un signal acoustique.
Armementforcé isolé	Si une zone possède cet attribut, elle est automatiquement isolée si elle était ouverte lors de l'activation.

Attribut	Explication
Isoler est possible	Si une zone possède cet attribut, un utilisateur peut l'isoler avant de l'activer.Si un utilisateur tarde d'activer alors qu'une zone est ouverte avec cet attribut, il reçoit un avertissement et le processus d'activation est interrompu.L'utilitaire peut acqüitter cet avertissement et poursuivre l'activation.
Sabotage ignoré	Il s'agit d'un attribut supplémentaire pour les protections de portes/fenêtres mécatroniques d'ABUS. Pour cela, le type de zone "Alarme immédiate tempo sortie" doit être sélectionné.Si l'attribut "Sabotage ignoré" est sélectionné, la surveillance de l'effet levier des produits mécatroniques pris en charge est arrêtée lorsque la centrale d'alarme est désactivée. Cette opération n'est pas recommendée et n'est nécessaire que dans des cas spécifique.Un "W" s'affiche dans la ligne Attribut de l'écran de la centrale.
Test 14 jours	Si un détector déclenché souvent une fausse alerte, activez le Test 14 jours.Ce réglage est automatiquement réinitialisé au bout de 14 jours.Le détector ne déclenché pas d'alarme sur la centrale pendant ce délié.Tous les déclenchements sont cependant enregistrés dans la mémoire (historique).IRemarqueSi la zone d'alarme est déclenchée au cours de ces 14 jours pendant que le système est activé, la centrale d'alarme journalise l'évenancement comme « Test 14 jours défaut Znnn alarme » (nnn représenté le numéro de zone). Aucune sirène n'est commandée et aucune communication n'est démarrée.Si la centrale d'alarme est désactivée, l'écran affiche le triangle pour informer l'utilitaire. Un installerateur doit entre son code d'accès pour réinitialiser l'alarme.Lors de l'activation, l'écran affiche un message bref pour informer l'utilitaire qu'une ou plusieurs zones d'alarme sont en test 14 jours. Vous pouvez utiliser cet attribut pour les types de zones suivants : alarme normale ; route d'entrée et sabotage.

Surveillance interne Cette zone est surveillée quand la partition de cette zone ou toutes les partitions sont activées en interne.

Surveillance La fonction du détecteur est inversée. d'activité Ne l'utiliser qu'avc l'appel soins de santé.

Une alarme se déclenché sur la centrale lorsqu'elle détecteur n'émet pas d'alarme pendant un-delai défini.

Remarque

La fonction Test 14 jours doit être utilisée uniquement si un détecteur a tendance à déclencher de fausses alertes.

Cette fonction est automatique. Pour tester la portée du détecteur, utilisez la fonction Test de détction mais n'activez pas le test 14 jours car cette fonction veille à ce que le détecteur ne déclenché pas d'alarme lorsque la centrale d'alarme sans fil est activée, mais enregistre uniquement un message dans la mémoire. Àpres 14 jours, la centrale d'alarme sans fil restaure le mode normal dans la zone.

Remarque

La fonction Armement force isolé doit également être activée dans le menu
Système -> Régliages de sécurité -> Armement force.

Zones sans fil

Désignation/Fonction	Explication
Numéro	Le nombre comprend le nom de zone et le type de périphérique (sans fil).
Nom	Nom de zone unique.
Partition	Partition de chaque zone
Type	Type de la zone sans fil
Propriétés	Vue d'ensemble des attributs de la zone sans fil

Remarque

La description de la configuration du nom de zone, de la partition, du type de zone et des attributs de zone figure après la vue d'ensemble des "Zones IP", à partir de la page 44.

Ajout/suppression de détecteurs

1. Sélectionnez le menu « Périphériques » → « Zones sans fil »
2. La fonction suivante est disponible :

Fonction

Ajouter/sup primer détecteurs

Explication

Si vous avez selectionné cette option, vous obtenez la liste de toutes les zones possibles. Sélectionnez une zone pour laquelle vous souhaitez programme ou supprimer un détecteur.

Fonction Explication

Éditer Cette fonction permet de modifier les zones paramètres de la zone.

Supprimer tous lci, vous pouvez supprimer tous les détecteurs en une seule action. Le type de zone redevient alors "Non utilisé".

Ajouter detectives

1. Sélectionnez une zone.
2. Vous étés invite à activer le contact anti-sabotage du détecteur.

Assurez-vous qu'aucun autre détecteur actif ne soit à l'etat anti-sabotage.

1. Cét écran indique :

2. sur chaque zone a étéprogrammé le détector
   -quel type de zone a ete programme pour ce détecteur
   -quelle partition il surveille et

3. quels attributs de zone supplémentaires sont présents.

4. Vous pouvez également voir l'affichage RSSI : la puissance du signal reçu. Pour une transmission de bonne qualité, cette valeur doit être supérieure à 3.

Remarque

Lorsqu'un détector a eté correctement programme, la centrale d'alarme affiche le symbole a cote du numero de zone.

Pour une zone programmée d'un WAM (WAM fonction 3 émetteurs/recepteurs), "w2" s'affiche par exemple.

Suppression de détecteur ou de détecteur et informations de zone

1. Sélectionnez la zone où le détecteur est connecté.

2. Sélectionnez :

3. Annuler ID détector si seul le détector doit être supprimé

4. RAZ Zone si le détecteur et les informations de zone doivent être supprimés

5. Confirmez votrechoix enclinquant surContinuier.

6. Confirmez la suppression du détecteur/de la zone enCHOISIGANT OUI OU RETOUR en cas de doute.

Supprimer tous

1. Sélectionnez l'option de menu Supprimer tous.
2. Confirmez votrechoix enclinquant surContinuer.
3. Confirmez la suppression des détecteurs et de la zone enCHOISIGANT OUI ou Retour en cas de doute.

Detecteur déjà utilisé

Remarque

Il peut arriver que le message Detecteur deja utilisé s'affiche lors de la programmation du détecteur après réception de la confirmation de programmation car le détecteur envoie son signal plusieurs fois.

Dans ce cas, le message n'a pas d'importance.

Il se peut que ce détecteur soit déjà programmes sur une autre zone.

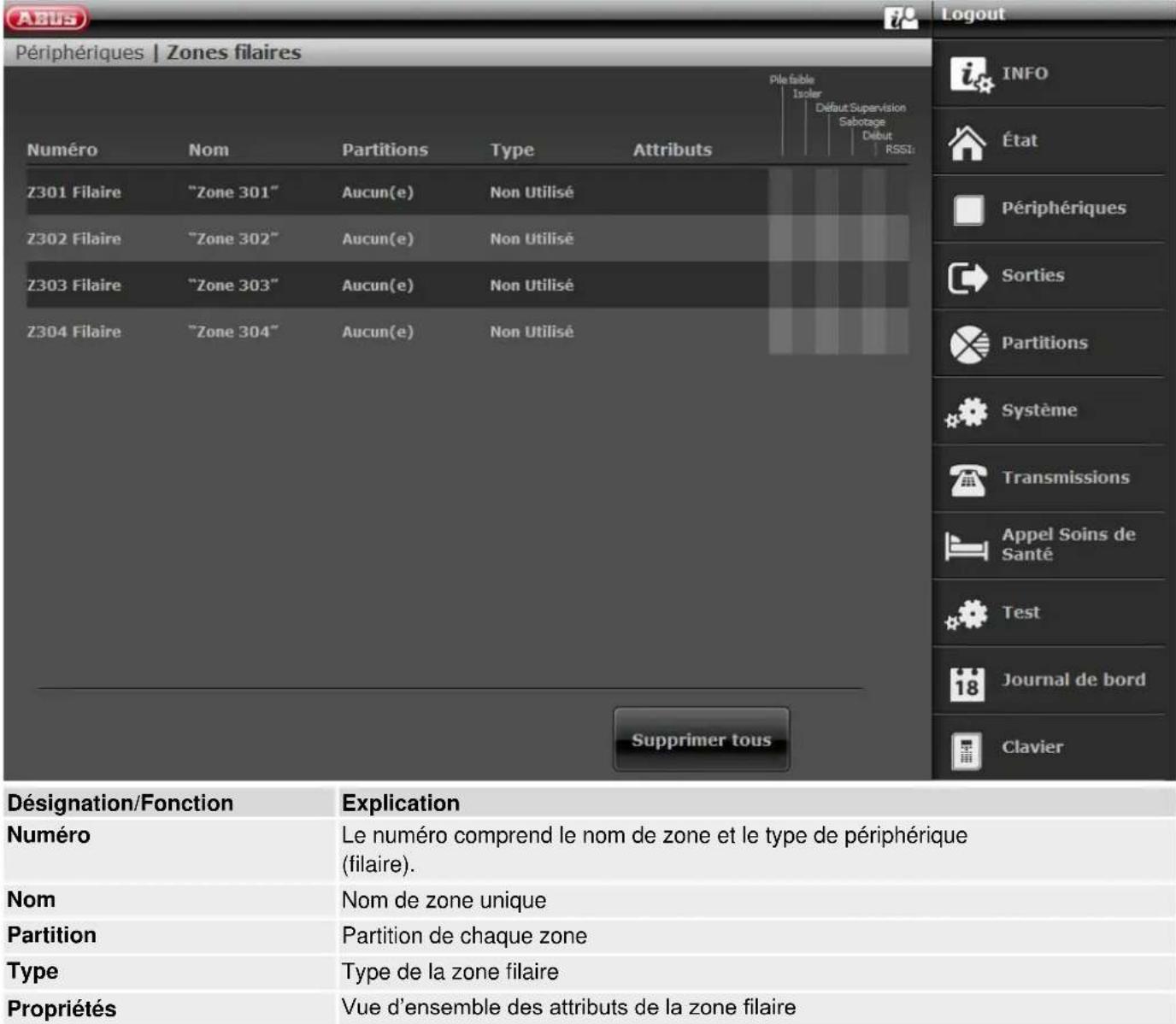

Zones filaires

Supprimer tous (uniquement sur la centrale)

1. Sélectionnez l'option de menu Supprimer tous.
2. Confirmez votrechoix enclinquant surContinuer.
3. Confirmez la suppression des détecteurs et de la zone enCHOISIGANT OUI ou Retour en cas de doute.

Remarque

La description de la configuration du nom de zone, de la partition, du type de zone et des attributs de zone figure après la vue d'ensemble des "Zones IP", à partir de la page 44.

Clavier de commande sans fil

Désignation/Fonction	Explication
Numéro	Le numéro comprend le type de périphérique (CLAV.R) et le numéro séquentiel.
Nom	Nom unique de l'objet de commande radio.
Partitions	Partitions de l'objet de commande correspondant

Ajouter un élément de commande sans fil

Remarque

Jusqu'à huit éléments de commande radio peuvent être programmes.

1. Sélectionnez Ajouter/supprimer CLAV. RAD.
2. Sélectionnez le clavier de commande sans fil correspondant.
3. Déclenchez le contact anti-sabotage du clavier de commande sans fil (voir la notice séparée du clavier de commande sans fil).

Remarque

Si I'lement de commande radio estprogramme, la centrale d'alarme sans fil bipe deux fois pour confirmer. Le symbole s'affiche en haut a coté du numero du clavier de commande sans fil.

Désignation/Fonction	Explication
Nom	Nom unique de l'élement de commande radio.
Armement immédiat	Armement immédiat des partitions assignées Oui/Non.
Partitions	Partitions assignées de l'élement de commande
Bouton C || Action	Sélection de l'action qui est exécutée lorsque la touche "*ist enfonnée:
	Non utilisé
	Bouton C sans fonction
	Activer
	Activation des partitions assignées
	Activer en interne
	Activation interne des partitions assignées
	Dé族自治
	Déactivation des partitions assignées
	Sortie ON
	Activation de la sortie assignée
	Sortie OFF
	Déactivation de la sortie assignée
	Commuter la sortie
	Commutation de la sortie assignée
Sortie	(Uniquement disponible pour "Sortie ON", "Sortie OFF" et "Commutation de la sortie")
	Sélection de la sortie souhaitée à activer, désactiver ou commuter.

Sirenes extérieures

Sirènes sans fil

Désignation/Fonction	Explication
Nombre	Le nombre comprend le type de périphérique (sirène radio) et le numéro séquentiel.
Nom	Nom unique de la sirène radio

Ajouter des sirenes

1. Sélectionnez Sirene sans fil.
2. Sélectionnez Ajouter/Supprimer sirène.
3. Sélectionnez la sirène correspondante.
4. Déclenchez le contact anti-sabotage de la sirène.

Remarque

Si la sirène a ete programmee, la centrale d'alarme sans fil bipe deux fois pour confirmer. Un message you indique que la sirene a ete ajoutee et la valeur de la puissance du signal reçu s'affiche.

1. Terminate la saisie avec Retour.

Remarque

Lorsqu'une sirène a ete programmée, la centrale d'alarme affiche le symbole a cote du numero de sirene.

1. Quittez cet affichage avec Retour.
2. Sélectionnez Modifier sirené externe.
3. Sélectionnez maintenant la sirène ext. programmee.

Remarque

Si la sirène ext. doit être activée, lorsque la partition déclenché une alarme locale ou externe, réglez la partition sur Oui.

Supprimer tous

1. Sélectionnez l'option de menu Supprimer tous.
2. Confirmez votrechoix enclienturContinuer
3. Confirmez la suppression de la sirène enCHOISsant Oui ou Retour en cas de doute.

Sirènes filaires

Désignation/Fonction	Explication
Nombre	Le nombre comprend le type de pérophérique (sirène filaire) et le numéro séquentiel.
Nom	Nom unique de la sirène filaire

Module d'info/sirène d'intérieur

Désignation/Fonction	Explication
Actualisation	ActivéActualisation de l'état sur le module d'information activée. En cas de modification de l'état sur la centrale d'alarme ou les zones, le message "juste à temps" s'affiche.DésactivéPas d'actualisation sur le module d'information et la sirène d'intérieur. La sirène d'intérieur ne déclenché donc pas d'alarme.
LED prét	ActivéLED prét activée sur le module d'information.DésactivéLED prét désactivée sur le module d'information.

Ajouter centrale (uniquement sur la centrale)

1. ÀpRES avoir sélectionné ce point du menu, le message suivant s'affiche à l'écran :

2. Sélectionnez Ajouter/Supprimer sirené.

3. Sélectionnez la sirène correspondante.

4. ÀpRES avoir sélectionné ce point du menu, le message suivant s'affiche à l'écran :

5. Le destinataires est-il en mode programmation ?

6. Reglez la sirène d'intérieur ou le module d'information en mode programmation. Respectez pour cela les instructions du produit.

7. Activez l'envoi d'informations sans fil par la centrale d'alarme en appuyant sur Oui.

8. Le message suivant s'affiche : Le récepteur a-t-il émis 2 bips ?
9. Confirmez avec Oui.
10. Le message de programmation avec l'ID de la centrale d'alarme a ete rectement reu et enregistré dans la sirene d'intérieur ou le module d'information.
11. Pour repeter ou annuler, appuyez sur Non.

WAM (module universal)

Ajout de module universal

Remarque

Veiliez à ce que des sorties et des zones réservées soient attribuées à chaque WAM. Voir le tableau des sorties / zones WAM réservées.

Module universal	Sorties réservées	Zones réservées
WAM 1	229 – 232	248
WAM 2	225 – 228	247
WAM 3	221 – 224	246
WAM 4	217 – 220	245
WAM 5	213 – 216	244
WAM 6	209 – 212	243
WAM 7	205 – 208	242
WAM 8	201 – 204	241

Remarque

Programmez le module universal en suivant les instructions de la notice d'installation WAM, par ex. en tant qu'émetteur / récepteur sans fil (fonction 3).
Après avoir programmé le module universal selon les instructions, vous pouvez l'ajouter à l'installation.

1. Sélectionnez Ajouter/Supprimer WAM.
2. Sélectionnez le module universel correspondant (WAM). Jusqu'à huit modules universels peuvent être programmes.
3. Sélectionnez par exemple WAM 1.
4. Déclenchez le contact anti-sabotage du WAM.

Remarque

Les modules WAM programmes sont accompanies du symbole situé à côte du numero WAM.

Vérifiez les informations du module universal.

1. SélectionnezInfos WAM.
2. Sélectionnez WAM 1.

Remarque

Lors de l'assignation du module universal, celui-ci transfère également sa programmation afin que vous puissiez voir dans l'options Information WAM àquelle fonction le module universal a été assigné.

Fonction	Explication
Nonutilisé	Le module universal n'est pasprogrammé.
1 Répéteur sans fil	Les signaux radio reçus par lesdéTECTeurs sans fil programmes (assignés dans le WAM) sonttransmis à la centrale après l'reception. Aucun réglagesupplémentaire n'est nécessaire
2 Module sortie	Jusqu'à quatre reliais du WAMpeuvent être activés par la centralesans fil en fonction de laprogrammation.
3 T/R module	Zone et module de sortie pour Ireccordement de déTECTeurs filaires(detecteurs d'inondation) ou d'unboîtier clé maintainue/interrupteurà clé.
4 Module sirènes	Pour le raccordement d'une sirène d'extérieur filaire ou d'une alarme compacte.

WAM en tant que repéteur sans fil (WAM fonction 1)

Si le module universel estprogramme avec la fonction repéteur sans fil, vousdezecquirement assigner au WAM les détecteurs sans fil dont le signal doit être transmis via ce module.

Respectez pour cela les instructions relatives au module universal (WAM).

WAM en tant que module de sortie (WAM fonction 2)

Remarque

Si le module universel est assigné à une fonction de sortie, la centrale réserve automatiquement les sorties correspondantes à ce module dans la centrale.

Remarque

Vous n'avez plus besoin d'ajouter manuellement ces sorties.

Effectuez uniquement les réglages de la fonction des sorties en suivant les instructions de la section Modifier les sorties.

Ces sorties doivent seulement être configurées et non plus ajoutées.

Respectez pour cela les instructions relatives au module universal (WAM).

WAM en tant que zone et module de sortie (WAM fonction 3)

Remarque

Si le module universel est assigné à la fonction 3, la centrale réserve automatiquement la zone et les sorties correspondantes dans la centrale pour ce module.

• L'entrée 1 et l'entrée 2 forment la zone filaire du WAM.
• L'entrée 1 fait office de connexion pour le circuit d'alarme. L'entrée 2 fait office de connexion pour la ligne anti-sabotage.
• Ces deux connexions correspondant à la zone sans fil.
• Lors du câblage, respectez les instructions du module universel (WAM).

WAM en tant que module sirènes (WAM fonction 4)

Si vous avez configuré le WAM en tant que module sirènes, un écran s'affiche dans lequel vous doivent configurer la partition pour laquelle la sirène doit être activée. Ce réglage s'effectue de la même manière que le réglage de la sirène ext.

La connexion de l'alarme compacte dans le WAM est décrite dans la notice du module universal (WAM).

Remarque

Notez que les sorties hors tension du WAM peuvent etre soumises a 500 mA max. a 24 V. Il s'agit ici d'un optocouple aurant une resistance de passage de 2

Supprimer tous

1. Sélectionnez l'option de menu Supprimer tous.
2. Confirmez votrechoix enclinquant surContinuier.
3. Confirmez la suppression du WAM en choisisant Oui ou Retour en cas de doute.

Verrous de porte

Désignation/Fonction	Explication
Nombre	Le nombre comprend le type de périphérique (verrou de porte) et le nombre séquentiel.
Nom	Nom unique des verrous de porte (par ex. Secvest Key ou verrou de portesupplémentaire).
Partitions	Nombre de partition à laquelle est assigné le verrou de porte.

Ajout de verrous de porte (centrale d'alarme uniquement)

1. Sélectionnez Verrous de porte.
2. Sélectionnez Ajouter/Supprimer verrous de porte.
3. Sélectionnez le verrou de porte souhaïte.
4. Déclenchez le contact anti-sabotage du verrou de porte ou insérez une pile.

Remarque

Si le verrou de porte a ete programme, la centrale d'alarme sans fil emet deux bips pour confirmer. Un message yous indique que le verrou de porte a ete ajout et la valeur de la puissance du signal reu s'affiche.

1. Terminate la saisie avec Retour.

Remarque

Lorsqu'un verrou de porte a ete programme, la centrale d'alarme affiche le symbole cote du numero de verrou de porte.

1. Quittez cet affichage avec Retour.

Supprimer tous

1. Sélectionnez l'option de menu Supprimer tous.
2. Confirmez votrechoix enclinquant surContinuer.
3. Confirmez la suppression des verrous de porte en choisisant Oui ou Retour en cas de doute.

Répéteur RF

Désignation/Fonction	Explication
Nombre	Le nombre comprend le type de périphérique (répéteur RF) et le numéro séquentiel.
Nom	Nom unique du répéteur (12 caractères maximum).
Pas ajouté	Pour accéder au mode « Ajouter », cliquez sur le répéteur correspondant. La suite de la procédure est désrite comme ci-dessous pour le guidage menu de la centrale d'alarme.
Répéteur RF 1	Pour accéder au mode « Modifier », cliquez sur le répéteur correspondant.

Ajout de repéteur RF (centrale d'alarme)

1. Sélectionnez Répéteur RF.
2. Sélectionnez Ajouter/Supprimer.
3. Sélectionnez le repêuteur correspondant.
4. Déclenchez le contact anti-sabotage du repêuteur.

Remarque

Si un repéteur a étéprogramme, la centrale d'alarme sans fil émet deux bips pour confirmer.

Un message vous indique que le repêuteur a été ajouté et la valeur de la puissance du signal reçu s'affiche.

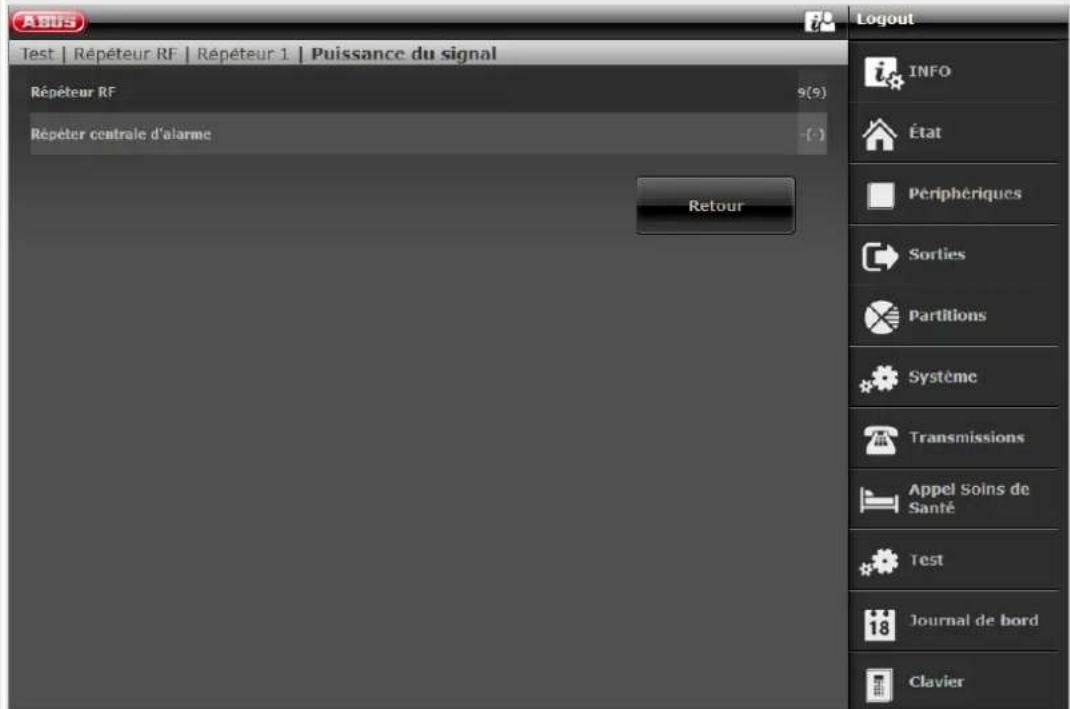

Le repéateur affiche la puissance du signal reçu de la centrale d'alarme avec les LED d'état. Vous trouvrez des détails à ce sujet dans le manuel du repéateur.

5. Terminate la saisie avec Retour.

Remarque

Lorsqu'un repeteur a ete programme, la centrale d'alarme affiche le symbole a cote du numero du repeteur.

Vous pouvez ajouter 4 repeteurs au maximum.

1. Quittez cet affichage avec Retour.

Modifier

Sélectionnez le repêteur correspondant.

Les points de sous-menu suivants s'affichent.

Nom :

Attribuez un nom unique à ce repêuteur.

Répéter centrale d'alarme

Choisissez si les messages sans fil de la centrale d'alarme doivent etre repétés par ce repéteur.

Remarque

Les messages de la centrale d'alarme peuvent etre :

Émission état centrale d'alarme (nécessaire pour l'affichage permanent des états des partitions sur les claviers de commande FUBE5000x).

Activation pour sirènes d'extérieur (par ex. FUSG50100 ou FUSG50000)

Activation pour sirenes d'intérieur (par ex. FUSG50010) et modules d'information (par ex. FUMO50030)

Activation de sorties sans fil (par ex. prise sans fil FUHA50010).

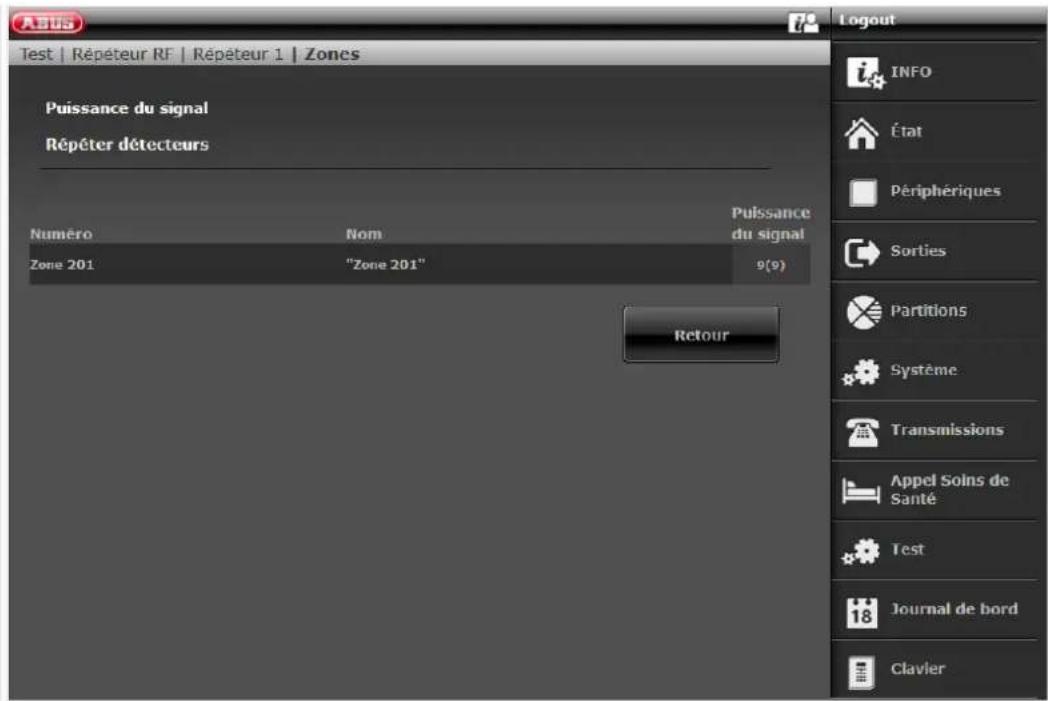

Répéter détecteurs

Choisissezquel(le)s détecteurs/zones sans fil doit etre repete(e)s par ce repeteur. Tous les détecteurs programmes s'afficient.

Répéter claviers de commande sans fil

Choisissez quels claviers de commande sans fil doivent être répétés. Tous les claviers de commande sans fil programmés s'affichent.

Répéter sirenes d'extérieur

Choisissez quelles sirènes d'extérieur sans fil doivent être répétées. Toutes les sirènes d'extérieur sans fil programmées s'affichent.

Répéter verrous de porte

Choisissez quels verrous de porte sans fil doivent être répétés. Tous les verrous de porte sans fil programmés s'affichent.

Remarque

Un repéteur peut répéter au maximum 10 périhériques.

Les télécommandes et les émetteurs d'applé d'urgence (aggression, Médical, soin) sont toujours répetés s'il s'elles se trouvent dans la zone de réception du répéteur.

Supprimer tous

1. Sélectionnez l'option de menu Supprimer tous.
2. Confirmez votrechoix enclinquant surContinuer.
3. Confirmez la suppression de tous les repéuteurs avec Oui. Sélectionnez Retour en cas de doute.

Sorties

Sorties sans fil

Désignation/Fonction	Explication
Nombre	Le nombre comprend le type de périphérique (sortie radio) et le numéro séquentiel.
Nom	Nom unique de la sortie.
Type	Type de sortie radio.
État	État actuel de la sortie radio.
Propriétés	Attributes de la sortie radio.

Configuration des sorties radio

Remarque

La Secvest intègre jusqu'à 32 sorties radio.

Modification des sorties

1. Cliquez sur la ligne de la sortie souhaitee.

Remarque

Il est utile d'attribuer un nom de sortie unique afin de pouvoir identifier plusrapidement la sortie en cas de défaut.

1. Supprimez le nom prédéfini.
2. Attribuez un nom unique à la sortie complenant 12 caractères maximum.

Inversion des sorties (polarité)

Remarque

Vous pouvez inverser ou non la sortie correspondante. Sélectionnez pour cela Normal ou Inversé.

Sélection du type de sortie

Remarque

Dans cette zone de selection, vous pouvez
eiglement activer ou désactiver automatiquement
la centrale à une heures définie.
Le tableau ci-après presente une vue d'ensemble
des différents types de sortie.

1. Confirmez la selection avec Envoyer après avoir terminé la configuration.

Sorties filaires

Désignation/Fonction	Explication
Numéro	Le numéro comprend le type de périphérique (sortie filaire) et le numéro séquentiel.
Nom	Nom unique de la sortie filaire.
Type	Type de sortie filaire.
État	État actuel de la sortie filaire.
Propriétés	Attributs de la sortie filaire.

Configuration des sorties filaires

Remarque

La Secvest intègre jusqu'à quatre sorties filaires.

1. Confirmez la selection avec Envoyer après avoir terminé la configuration.

Modification des sorties

1. Cliquez sur la ligne de la sortie souhaitee.

Remarque

Il est utile d'attribuer un nom de sortie unique afin de pouvoir identifier plus rapidement la sortie en cas de défaut.

1. Supprimez le nom prédéfini.
2. Attribuez un nom unique à la sortie complenant 12 caractères maximum.

Inversion des sorties (polarité)

Remarque

Vous pouvez inverser ou non la sortie correspondante. Sélectionnez pour cela Normal ou Inversé.

Sélection du type de sortie

Remarque

Dans cette zone de seLECTION, vous pouvez également activer ou désactiver automatiquement la centrale à une heures définie.

Le tableau ci-après présente une vue d'ensemble des différents types de sortie.

1. Sélectionnez l'options de menu Type.

Type	Explication	Assignation possible de partitions
Non utilisé	Cette sortie n'est pas en fonction et n'est jamais activée.	Oui
Alarme Intrusion	Cette sortie est activée lorsque l'un des types de zone ou événements suivants se déclenché lorsque la centrale est active : • Alarme immédiate tempo sortie • Sabotage (uniquement dans la centrale activée) • Route d'entrée • Zone sabotage (uniquement dans la centrale activée) • Temporisation d'entrée écoulée • Alarme 24H (uniquement dans la centrale activée)	Oui
Conf. Alarme Intrusion	Ce type fonctionne uniquement si le mode de confirmation BS8243 est sélectionné dans « Système -> Confirmation ». Une alarme Intrusion confirmée s'est produit (alarme normale). La centrale active la sortie lorsque : • Deux "alarmes normales" se sont déclenchées dans la même partition pendant le délai de confirmation. • Une "alarme normale" et un message de sabotage se sont déclenchés dans la même partition pendant le délai de confirmation. On peut utiliser ce type de sortie pour une ou plusieurs partitions. Notez que les alarmes normales et les alarmes sabotage doivent se produit dans la même partition que la sortie. La sortie est déactivée lorsqu'un utilisateur réinitialise le système.	Oui
Tps confirm. intrusion	La sortie est activée pendant la temporisation de la confirmation d'une alarme Intrusion et est déactivée une fois la temporisation écoulée.	Non
Périmètre d'advertissement	La sortie est activée en cas de déclenchement d'une alerte périmétrique.	Oui
Alarme agression	Cette sortie est activée en cas de déclenchement d'une alarme agression.	Oui
Confirmer Al. AGR	Une alarme aggression confirmée s'est produit. La centrale active la sortie dans les conditions suivantes : • Les utilisateurs ont déclenché une alarme sur au moins deux médaillons d'alerte pendant le délai de confirmation de l'aggression. • Un médaillon d'alerte est activé et l'alarme anti-sabotage d'un médaillon d'alerte s'est déclenchée pendant le délai de confirmation. On peut affecter ce type de sortie à une ou plusieurs partitions. Notez que les médaillons d'alerte (et les avertissements anti-sabotage) doivent être affectés à la même partie. La sortie est déactivéeès qu'un utilisateur réinitialise le système.	Non
Tps confirme alarme AGR	La sortie est activée pendant la temporisation de la confirmation d'une alarme agression et est désactivée après écoulement de la temporisation.	Non
Code contrainte	Un code "contrainte" a été utilisé. La centrale active la sortie dés qu'un utilisateur entre un code contrainte et désactive la sortie uniquement lorsque l'utilisateur a réinitialisé le système.	Oui
Alarmé confirmée	Cette sortie est activée lorsqu'une alarme est interrompue par l'utilisateur pendant le délambda possible dans la partition sélectionnée. La sortie est réactivée lorsque l'alarme est confirmée.	Oui
Incendie	Cette sortie est activée en cas d'activation d'une alarme feu.	Oui
Technique	Cette sortie est activée lorsqu'une zone possédant l'attribut Technique a déclenché une alarme. Elle est désactivée dés que la zone à l'origine de l'alarme est réinitialisée (résolution de la cause de l'alarme technique) ET dés que l'utilisateur confirme l'alarme technique sur la centrale à l'aide d'un code valide.	Oui
24 heures	Cette sortie est activée lorsqu'une zone possédant l'attribut "Alarme 24H" a déclenché une alarme.	Oui
Alarmé de zone	La sortie est activée quand la zone sélectionnée signale une alarme et est à nouveau désactivée lorsque l'alarme est réinitialisée.	Non
Sirène externe	Cette sortie est activée en cas d'alarme locale dans la partition sélectionnée pendant la durée de sirène externe définie. La sortie ne commute pas en cas d'alarme technique ou d'alarme agression.	Oui
Sirène interne	Cette sortie est activée en cas d'alarme locale dans la partition sélectionnée pendant la durée de sirène interne définie. La sortie ne commute pas en cas d'alarme technique ou d'alarme agression.	Oui
Flash extern.	Cette sortie est activée en cas d'alarme locale dans la partition sélectionnée et reste active jusqu'à la désactivation de la centrale sans fil. Parallèlement, la sortie est activée pendant 10 secondes après l'activation russe de la partition, si le signal flash EXTERNE a été activé pour la confirmation.	Oui
Flash intern.	Cette sortie est activée en cas d'alarme locale dans la partition sélectionnée et reste active jusqu'à la désactivation de la centrale sans fil. Parallèlement, la sortie est activée pendant 10 secondes après l'activation russe de la partition, si le signal flash INTERNE a été activé pour la confirmation.	Oui
Alarmé annulation	Cette sortie est activée lorsqu'une alarme est interrompue par l'utilisateur pendant le délambda possible dans la partition sélectionnée. La désactivation s'effectueès des que l'alarme est confirmée.	Oui
Alarme annulation	Cette sortie est activée lorsqu'une alarme est interrompue par l'utilisateur pendant le salarié possible dans la partition sélectionnée. La désactivation s'effectue lors que l'alarme est confirmée.	Oui
Alarme Alarme	Cette sortie est activée en cas d'appel Médical d'urgence.	Oui
Urgence de soin	Cette sortie est activée en cas d'appel soins de santé.	Oui
Sabotage	La sortie est activée lorsque la centrale recoit un message sabotage de l'un des apparils suivants :· Centrale d'alarme (covercle ou arrachement)· Élement de commande (covercle ou arrachement)· Zone de type "Sabotage"· Tous les détecteurs sans fil ou WAM· Sirenes· La centrale d'alarme désactive la sortie)dès que le sabotage a été élimné.	Oui
Défaut radio	Cette sortie est activée)dès que survient l'un des trois défauts radio ci-dessous.II peut s'agir de : RF Batterieasse, RF Supervision, RF Brouillage. La désactivation de la sortie s'effectue uniquement en cas de réinitialisation sur la centrale.	Oui
RF Supervision	Cette sortie est activée)dès qu'une zone sans fil signale un défaut supervision.La sortie resté activée tant que tous les défauts supervision ne sont pas fermés.	Oui
RF Brouillage	La sortie correspondante commute en cas de détction de brouillage.La sortie resté activée jusqu'à l'élimination du brouillage radio.	Non
RF Batterieasse	La sortie est activée)dès qu'un détecteur sans fil envoie un message de batterie faible.La sortie resté activée jusqu'à ce que tous les détecteurs n'envoient plus de messages de ce type.	Oui
Défaut batterie	La sortie est activée lorsque la centrale constate un défaut sur la batterie de secours OU si une zone de type "PSU Ext Défaut Batt" a été déclenchée.Si l'alarme a été déclenchée par une zone avec "PSU Ext Défaut Batt", la centrale désactive la sortie uniquement quand la zone même a été réinitialisée et l'utilisateur a confirmé le défaut sur la centrale avec un code valide.Si l'alarme a été déclenchée par un défaut de la batterie de secours, la sortie est à nouveau désactivée)dès que la centrale déTECTe une batterie adaptée et opérationnelle.Remarque : Vérifiez le fonctionnement de la batterie à l'aide de la fonction de test via le menu sur la centrale.	Non
Défaut A/C	La sortie est activée si la centrale n'est pas sous tension OU si une zone de type "PSU Exct Défaut A/C" a été déclenchée.La temporisation d'activation de cette sortie dépend de la valeur définitie dans "Système -> Tempo Défaut A/C [min] (minutes)".	Non
Défaut PSU Ext	La sortie est activée lorsqu'une alimentation externe détecte un défaut et que celui-ci est signalé par le type de zone "Défaut PSU Ext".La sortie est désactivée uniquement lorsque le défaut a été résolu et l'utilisateur a confirmé l'alarme avec un code valide sur la centrale.	Non
PSU Ext tension faible	La sortie est activée lorsqu'une alimentation externe détecte une tension basse par le type de zone "PSU Ext tension faible".La centrale désactive la sortie)dès que la zone a été réinitialisée et que l'utilisateur a confirmé le défaut avec un code valide.	Non
Défaut général	La sortie est activée)dès que survient un événement entrainant un défaut.II peut s'agir de :· RF Batterie basse· RF Supervision· RF Brouillage· Défaut A/C· Défaut batterie· Défaut PSU Ext· SabotageNotez que la sortie s'active quelques secondes après la détction du défaut A/C et N'EST PAS influencée par la temporisation définitie.	Oui
Défaut ligne	La sortie est activée dès que la centrale constate un défaut de la ligne de transmission et est désactivée en l'absence (en cas de disparition) du défaut.	Non
Prêt pour arm. total	Cette sortie s'active lorsque la partition est prête à être activée.Lorsqu'un détecteur est assigné à plusieurs partitions, la partition correspondante est prête même si ce détecteur est encore ouvert.	Oui
Arm total complèt	La sortie s'active dès que le système a correctement effectué l'activation. La sortie s'active pendant env. 10 secondes.	Oui
Tous act.	Cette sortie s'active uniquement lorsque toutes les partitions configurées dans le système ont été activées.	Oui
Armement réalisé	Cette sortie s'active lorsque le système ou la partition a été activé(e) ou activé(e) en interne (pendant env. 10 secondes).	Oui
Activé	Cette sortie s'active lorsque la partition est activée.	Oui
Réarmé	La sortie s'active dans un système activé en interne si le système a été réactivé au moins une fois.Si le mode confirmation a été régé sur DD243 ou BS8243, la centrale active la sortie dés que le système est réactivé (après le délambda de confirmation).Si le mode confirmation a été régé sur "Basique", la centrale active la sortie dés que le système est réactivé (après écoulement de la durée de la sirène).Dans une système compensant des partitions, on peut assigner plusieurs partitions à la sortie.La sortie est à nouveau désactivée lorsqu'un utilisateur ou l'installateur réinitialise le système ou la partition.	Oui
Prêt pour arm. partiel	Cette sortie s'active lorsque la partition est prête à être activée en interne.Lorsqu'un détector est assigné à plusieurs partitions, la partition correspondante est prête même si ce détector est encore ouvert.	Oui
Arm partiel complèt	Cette sortie s'active lorsque le système ou la partition a été activé(e) en INTERNE (pendant env. 10 secondes).	Oui
Act. interne	Cette sortie s'active lorsqu'une partition est activée en interne.	Oui
Défaut arm.	Cette sortie s'active en cas d'échec de l'activation.Elle reste active jusqu'à ce que l'utiliser confirme le défaut.	oui
Act. autom. Avertissement	Cette sortie est activée lorsque le temps d'ajretissement pour l'activation automatique s'écocule. (voir le menu utiliser Calendrier arm./désarm.).Cette sortie se désactive lorsque l'activation s'estroduite ou un'utiliser retarde ou annule l'activation automatique.	oui
Déssarm. compl.	La sortie s'active dés que la centrale a été désactivée ou se désactive à l'issue d'une alarme.La sortie commute pendant env. 10 secondes.	Oui
Zones isolées (lors arm.)	Cette sortie s'active lorsque l'utiliser isole une zone pendant qu'il active la centrale.La sortie est désactivée dés que la centrale d'alarme réinitialise la zone.	Oui
Zones isolées (système)	(La sortie fonctionne uniquement si le mode confirmation DD243 ou BS8243 est sélectionné).En cas d'alarme non confirmée, la centrale se réACTIVE lorsque le délambda de confirmation est écoulé.Si la zone ayant causé l'alarme non confirmée est encore ouverte au moment de la réactivation, la centrale isolera cette zone et activera cette sortie.La centrale réinitialisera la zone et réactivera la sortie lorsqu'un utilisateur ou l'installateur réinitialise le système.
Entrée/Sortie suiveuse	Cette sortie s'active pendant le délambda de temporisation (temporisation d'entrée ou de sortie).La sortie ne commute pas si la partition a été configurée en mode "Armement immédiat" ou "Armement silencieux".	Oui
Zone débloquée	Une zone de blocage est présente.La centrale active la sortie dés qu'une zone de type "Blocage" est déclenchée et désactive la sortie quand la zone est fermée.	Non
Début/Fin	La sortie s'active quand le système (ou la partition) est désactivé(e).Elle se désactive quand le système (ou la partition) est activé(e).Si vous affectez plusieurs partitions à cette sortie, la sortie est désactivée dés que l'une de ces partitions est active ou active en interne.Remarque : Comparée à d'autres sorties, celle-ci est déjà inversée par le réglage par défaut.La tension électrique est de 0 V si le système est désactivé.	Oui
Suivant zone	Cette sortie suit l'etat d'une zone.Si vous avez sélectionné ce type, vous obtenez une vue d'ensemble des zones.Sélectionnez une zone correspondante.	Non
Éclairage de courtoisie	Cette sortie s'active pendant l'écoulement du délambda de temporisation d'entrée/sortinge et se désactive 10 secondes après l'écoulement du délambda de temporisation d'entrée/sortinge.	Oui
Install. sur site	La sortie s'active dés que le système se trouve en mode Installateur et se désactive dés que l'installateur l'a quitté avec succès.	Non
Test de détction	La sortie est activée lorsqu'un utilisateur démarre un test de détction aussi bien en tant qu'installateur qu'en tant qu'utilisateur normal.Pendant le délambda entre la mise en silencieux d'une alarme et la confirmation d'alarme, la sortie est également activée.	Non
Défini par U	Une sortie de ce type peut être commandée à distance de manière personalisée via différents péripériques, notamment une télécommande, un élément de commande ou une centrale d'alarme.Les options « Utilisateur commutable » et « Utilisateur configurable » conférant à l'utilisateur des droits d'accès à la configuration de la sortie dans l'écran Menu utilisateur.Lé bouton « Polarité » permet d'inverser les états de commutation.Si la sortie ne doit être activée que pendant un certain temps (réponse impulsionnelle), désélectionnez la case correspondant au bouton « En continu » et réglez la durée souhaitée.Par ailleurs, la sortie peut être associée à une programmation qui détermine quand elle doit être activée ou désactivée. Il faut pour cela cocher la case correspondant au bouton « En continu » . Réglez ensuite les heures d'activation et de désactivation, puis sélectionné les jours de semaine souhaités.La sortie peut aussi être activée par des événements qui survient. Vous pouvez définir jusqu'à 3 événements dans l'onglet « Événement » . La liste contient tous les types de sortie possibles.	Non
RAZ détecteur autonome avertisseur de fumée	Cette sortie est toujours activée (0V) sauf si un utilisateur confirme une alarme feu.Après une telle confirmation, le système désactive la sortie pendant 3 secondes.Le type de sortie est unconçu pour interagir avec les connexions de réinitialisation basse tension sur les détecteurs de fumée filaires.Notez qu'il existe également des détecteurs de fumée exigeant une double confirmation de réinitialisation (détecteurs ayant besoin de temps pour réinitialiser les contacts d'alarme après une impulsion de réinitialisation).	Oui
Arm PIR filaire	La condition préalable est l'activation de la centrale ou de la partition.Cette sortie se désactive quand la centrale ou la partition est désactivée ou si un événement alarme se produit.En revanche, la sortie s'active pendant une seconde en cas de réinitialisation ou si le mode installateur est fermé sur la centrale.Remarque : Si la polarité "normale" est sélectionnée, la sortie est commandée avec + 12 V si elle a été activée et 0 V si elle a été désactivée. Définissez la polarité "inversée" pour inverser ce comportement.	Oui

Partitions

Désignation/Fonction	Explication
Index	Liste des partitions Partition 1 à 4 et lien arm. compl.
Nom	Nom de la partition attribuée lors de la programmation. Dans la ligne "Lien arm. compl." s'affichent les partitions sélectionnées
Lien arm. compl.	Cette option permet de définir une partition commune. La partition 1 est always la partition commune. Vous pouvez relierez la partition 1 à d'autres partitions. Cela signifie que, quand toutes les partitions reliées sont activées, la partition 1 s'active automatiquement. Le système réagit en cas d'alarme en fonction des réponses alarmé programmes de la partition 1.

Configuration de partitions

Consultez le manuel d'utiliser pour connaître les détails relatifs à l'activation et à la désactivation du système, sur le comportement de la centrale et l'affichage (interface utilisateur). Choisissez pour chaque partition un nom unique, par ex. Appartement, Atelier, Bureau, etc. (max. 12 caractères) !

Tous act.

Désignation/Fonction	Explication
Nom	Nom unique de la partition.Vous pouvez nommer ici la partition, par ex. maison, atelier, bureau. Le nom peut comprendre 12 caractères maximum.La centrale affiche ce nom pour l'utilisateur même lors de l'activation.
Tous act.	Réglages d'activation complète de la partition.
Mode sortie	Sélectionnez ici le mode d'activation lorsque vous quittez les lieux.Remarque :voir également le manuel d'utilisateur, chapitre « 8. Activation et désactivation de l'instructionArmement temporiséUtilisez cette option pour activer la partition uniquement après un certain délié.Sélectionnez la temporisation de sortie dans "Tps sortie". La centrale enregistre le début de cette activation temporisée.Cette option n'est pas conforme à BS8243:2010.
Mode sortie, suite	Sortie finale armamentUtilisez cette option pour exclure l'activation d'une partition en fermant une dernière portede sortie. Cette portepossède un détecteur avec le type de zone "Entrée/Sortie". Si la portepa été fermée, la partition s'active après écoulement du temps supplémentaire.Notez que la temporisation de sortie de cette option est infinie, c'est-à-dire que lorsque la zone est fermée (porte fermée), la centrale attend, lors de l'activation, que cette zone soit ouverte puis reférémée.La centrale enregistré l'heure de démarrage de l'activation (et non pas l'activation même) dans l'histoire.N'essayez pas d'utiliser une zone PIR en tant qu'entrée/sortie pour une partition. Les détecteurs sans fil PIR disposent d'un délai de "blocage" après chaque activation pour préserver la batterie. Si vous activez une partition (ou l'activez en interne), un détecteur PIR peut encore être bloqué. Pendant ce déelai, il ne peut pas envoyer de signal d'achèvement du processus d'activation.Armement immédiatLa partition est immédiattement activée sans signal d'advertissement acoustique. Lorsque la partition a été activée, la confirmation est acoustique.Remarque: Cette option n'est pas conforme à BS8243:2010.Armement silencieuxLa partition est activée après écoulement de la temporisation de sortie.Sélectionnez la temporisation de sortie dans "Tps sortie". Aucun signal sonore n'est cependant émis pendant ce déelai. Lorsque la partition a été activée, la confirmation est acoustique. La centrale enregistré l'heure de démarrage dans l'histoire.Les signaux sonores sont audibles pendant le temps d'entrée.Remarque: Cette option n'est pas conforme à BS8243:2010.Verrouillage activéLe mode "Verrou activ." influence aussi bien l'activation que la désactivation de la partition.Pour ce mode, vous doivent prévoir un décteur avec le type de zone "Verrou activ." et un décteur avec le type de zone "Entrée/Sortie" sur la dernière porte de sortie. Le décteur avec le type de zone "Verrou activ." est utilisé sur une serrure adaptée avec un contact de verrouillage.Activation de la partitionL'utilisateur doit d'abord démarrer la série d'activation à l'aide de son code utiliserainseur, de son badge deproximé ou de sa télécommande.La centrale émet la tonalité de sortie et enregistre l'heure de démarrage dans l'histoire.Si la zone de type "Entrée/sortie" est ouverte, la centrale émet une tonalité de sortie interrompue.La tonalité de sortie retentit jusqu'à ce que l'utilisateur :a) ferme la dernière porte de sortie et ;b) verrouille la porte en actionnant le contact de verrouillage.Après activation du contact de verrouillage, la partition s'active à l'issue du temps supplémentaire. Par ailleurs, la zone de type "Entrée/Sortie" est transformée en zone de type "Alarmé immédiate tempo sortie".La centrale enregistré l'activation de la zone de type "Verrou activ." dans l'histoire.
Mode sortie, suite	Déactualisation de la partitionL'utilisateur déverrouille la portet et actionne ainsi le contact de verrouillage. La zone de type "Verrou activ." s'ouvre.La centrale enregistre l'activation de la zone de type "Verrou activ." dans l'historique.La zone initialement de type "Entrée/Sortie" transformée en zone de type "Alarmé immédiate tempo sortie" redevient une zone de type "Entrée/Sortie". Le délambda d'entrée commence à s'écouler à l'ouverture de la porte.La tonalité d'entrée qui retentit maintainant est différente de la tonalité d'entrée normale.Si l'utilisateur verrouille à nouveau la porte sans que le délambda d'entrée n'ait démarré, la centrale reste active ; la zone de type "Entrée/Sortie" redevient une zone de type "Alarmé immédiate tempo sortie". La centrale interruptla tonalité d'advertissement.Pour être conforme à BS8243, "Après Entrée" doit être réglié sur "Jamais" pour verrouiller la confirmation.Annulation de la temporisation de sortieActivation de la partitionL'utilisateur doit d'abord démarrer la séquence d'activation. Puis, il doit terminer l'activation après avoir quitté la partition surveilée.L'utilisateur peut démarrer la séquence d'activation à l'aide de son code utilisateur, de son badge de proximité ou de sa télécommande. (Remarque : l'activation avec la télécommande ne doit pas être régliée sur "Immédiat", Mode installateur->Système->Accès utiliser -Téléco arm. immédiat).L'utilisateur termine l'activation en actionnant une zone de type "Annuler temporisation de sortie" (voir l'explication des types de zone).Notez que le temps de sortie de cette option est infini, c'est-à-dire que la centrale d'alarme attend d'avoir reçu le signal d'arrêt du processus d'activation. Pendant ce temps, la centrale d'alarme émet la tonalité de sortie. Elle enregistre l'heure de démarrage de l'activation (et non pas l'activation même) dans l'historique. La partition est activée après écoulement du temps supplémentaire.Désactivation de la partitionL'utilisateur peut utiliser sa télécommande. Mais l'utilisateur peut également ouvrir la porte. La zone de type "Entrée/sortie" sur cette porte démarré le temps d'entrée. Pendant le temps d'entrée, l'utilisateur doit désactiver la partition à l'aide de son code utilisé ou de son badge de proximité sur la centrale d'alarme ou l'élement de commande. (La première méthode n'est pas conformé à BS8243 clause 6.4.)Comme part. (partition) 1Cette option est disponible pour les partitions 2, 3 et 4. Si vous désisissez cette option, la centrale d'alarme utilise le même type que pour la partition 1.
Temps supplémentaire [s]	Cette option s'affiche uniquement pour les modes "Entrée/sortie activée", "Verrou activ." et "Annuler temporisation de sortie".Cette option vous permet de définir une temporisation afin que les détecteurs puissant se stabiliser avant l'activation de la partition. Ceci peut être nécessaire si des détecteurs se sont déclenchés, envoient un signal d'alarme et n'ont pas encore été réinitialisés. Pendant ce temps, la centrale d'alarme ignore les signaux d'alarme des détecteurs et les sirènes ne se déclenchent pas. Entrez 2 chiffres pour la durée en secondes de 01 à 30. La programmation d'usine du temps supplémentaire est de 15 secondes. Ainsi, les PIR radio, qui se trouvent sur la voie de sortie et qui se sont déclenchés, peuvent se stabiliser et se réinitialiser.
Temps de sortie [s]	Cette option s'affiche uniquement pour les modes "Armement temporisé" et "Armement silencieux".Durée de la temporisation de sortie en secondes.Le temps de sortie peut être compris entre 10 et 120 secondes.
Temps d'entrée [s]	Durée de la temporisation d'entrée en secondes.Le temps d'entrée peut être compris entre 10 et 120 secondes.
Réponse alarmé	Sélectionnez ici la réponse en cas d'alarme dans cette partie.Interne• Centrale, sirène d'intérieur, module d'information et élément de commande.Sirène• Centrale, sirène d'intérieur, module d'information et élément de commande.• Sirènes d'extérieurSirène + TS Reporting• Centrale, sirène d'intérieur, module d'information et élément de commande.• Sirènes d'extérieur• Communication avec AES/NSLUne temporisation de sirène ne sera effective qu'en cas de réponse alarme"Sirène + transmis"."Flash• Centrale, sirène d'intérieur, module d'information et élément de commande.• Sirènes extérieures (uniquement avec FLASH)Flash + TS Reporting• Centrale, sirène d'intérieur, module d'information et élément de commande.• Sirènes extérieures (uniquement avec FLASH)Communication avec AES/NSLRemarqueLes types de communication Numéroteur vocal, SMS, E-mail et Push n'en sont pas affectés.
Retard sirène [min]	Durée de la temporisation de(s) la sirène(s).La temporisation de sirène peut être comprise entre 0 et 10 minutes.Si une alarme s'est déclenchée, la centrale d'alarme attend l'écoulement de ce début avant d'activer les sirènes.RemarqueUne temporisation de sirène ne sera effective que si la réponse alarme comprend une transmission. Une temporisation de sirène n'est pas effective en cas de défaut de la voie de transmission.La temporisation de sirène n'est pas effective si « Mode installerer->Système->Confirmation->Mode confirmation->DD243 ou BS8243" et "mode installerer->Système->Confirmation->Sirène on->ne pas confirmer" est régle.Si des avertisseurs sont affectés à plusieurs partitions, la centrale d'alarme utilise la temporisation de sirène la plus courte des partitions correspondantes.

Désignation/Fonction	Explication
Bip arm	OnAprès l'activation réussie de la partition, une confirmation acoustique retentit sur la sirène extérieure radio.Les sorties de type "Sirène" sont commutées pendant 10 secondes après l'activation réussie de la partition.OffAprès l'activation réussie de la partition, aucune confirmation acoustique ne retentit sur la sirène extérieure radio.
Bip désarm	OnAprès la désactivation réussie de la partition, une confirmation acoustique retentit sur la sirène extérieure radio.Les sorties de type "Sirène" sont commutées pendant 10 secondes après l'activation réussie de la partition.OffAprès la désactivation réussie de la partition, aucune confirmation acoustique ne retentit sur la sirène extérieure radio.
Durée sirène int. [min]	Durée de(s) la sirène(s) interne(s) en minutes après une alarme intrusion.La durée de(s) la sirène(s) peut être comprise entre 0 et 20 minutes.Si des avertresurs sont affectés à plusieurs partitions, la centrale d'alarme utilise la durée de sirène la plus longue des partitions correspondantes.La durée d'activité des sirènes peut aussi être prolongée selon la temporisation de sirène la plus longue des partitions affectées.RemarquePour des raisons de sécurité, les sirènes internes continuent de fonctionner en cas d'accordance ou d'alarme agression jusqu'à la confirmation de l'alarme par un utilisateur.Pour des raisons de sécurité, il n'y a pas de limite de temps en cas d'alarme feu ou agression.Comportement spécifique en cas de temporisation d'entrée :Condition requiseLes sirènes internes (centrale d'alarme, sirène d'intérieur radio, module d'information radio) redeviennent silencieuses après l'écoulement de la durée de sirène interne.La centrale s'est automatiquement reactivée.(Voir également « Mode installateur -> Système -> Sécurité -> Auto réarmement système »)ComportementSi vous accédez maintainant à la zone d'entrée (les détecteurs de type "Entrée/Sortie" et "Entrée suiveuse" s'ouvrent), les avertresurs internes (centrale d'alarme, sirène d'intérieur radio, module d'information radio) émettent une tonalité d'alarme.La tonalité d'entrée normale n'est pas signalée dans ce cas.
Durée sirène int. [min], suite	RemarqueSi vous utilisez la temporisation d'entrée, vous attendez en原則la tonalité d'entrée normale.Cette tonalité d'entrée retentit pendant toute la durée de la temporisation d'entrée.Si vous entendez une tonalité d'alarme après l'ouverture de la porte d'entrée, vous savez immEDIatement que la centrale d'alarme a détecté une intrusion en votre absence.La temporisation continue de s'écouler. Il est donc recommendé de désactiver la centrale d'alarme pendant le délié de temporisation.Faites-le uniquement si vous vous en sentez capable. Il se peut que l'intrus soit encore présente!Si vous ne le faites pas, une alarmé intrusion supplémentaire se produit après écoulement de la temporisation.Informez également les autres personnes ayant accès à votre propriété sur ce comportement spécifique de la centrale d'alarme.
Indéfini	OnLes sirènes internes émettent la tonalité d'alarme jusqu'à la confirmation de l'alarme par un utilisateur.OffL'indication de durée est utilisée pour la durée de fonctionnement de(s) la sirène(s) interne(s).

Configuration de partitions

Act. interne

Désignation/Fonction	Explication
Nom	Nom unique de la partition. Vous pouvez nommer ici la partition, par ex. maison, atelier, bureau. Le nom peut comprendre 12 caractères maximum. La centrale affiche ce nom pour l'utilisateur même lors de l'activation.
Act. interne	Réglages d'activation interne de la partition.
Mode sortie	Sélectionnez ici le mode d'activation interne du lieu. Remarque : voir également le manuel d'utiliseur, chapitre « 8. Activation et désactivation de l'installation
	Armement temporisé
	• Utilisez cette option pour activer en interne la partition uniquement après écoulement de la temporisation définie. Sélectionnez la temporisation de sortie dans "Tps sortie". La centrale enregistre le début de cette activation interne temporisée. • Cette option n'est pas conforme à BS8243:2010.
Mode sortie, suite	Sortie finale armamentUtilisez cette option pour exclure l'activation interne d'une partition en fermant une的最后一 portede sortie. Cette portepossède un détector avec le type de zone "Entrée/Sortie". Si la portepaéfermée, la partition est activée en interne après écoulement du temps supplémentaire.Notez que le temps de sortie de cette option est infini, c'est-à-dire que lorsque la zone est fermée (porte fermée), la centrale d'alarme attend, lors de l'activation interne, que cette zone soit ouverte et reférée.La centrale d'alarme enregistrreetheuréde démarrage de l'activation interne (et non pas l'activation interne) dans l'histoire.N'essayez pas d'utiliser une zone PIR en tant qu'entrée/sortie pour une partition. Les détecteurs sans fil PIR disposont d'un délaïde de "blocage" après chaque activation pour préserver la batterie. Si vous actevez une partition (ou l'activez en interne), un détecteur PIR peut encore être bloqué. Pendant ce délaïal, il ne peut pas envoyer de signal d'achèvement du processus d'activation.Armement immédiatLa partition est immédiatement activée en interne sans signal d'avoitissement acoustique. Lorsque la partition a été activée en interne, la confirmation est acoustique.Remarque: Cette option n'est pas conforme à BS8243:2010.Armement silencieuxLa partition est activée en interne après écoulement de la temporisation de sortie. Sélectionnez la temporisation de sortie dans "Tps sortie". Aucun signal sonore n'est cependant émis pendant ce délaïl. Lorsque la partition a été activée en interne, la confirmation est acoustique. La centrale enregistrreetheuréde démarrage dans l'histoire.Les signaux sonores sont audibles pendant le temps d'entrée.Remarque: cette option n'est pas conforme à BS8243:2010.Verrouillage activéLe mode "Verrou activ." influence aussi bien l'activation interne que la désaction de la partition.Pour ce mode, vous doivent prévoir un détector avec le type de zone "Verrou activ." et un détector avec le type de zone "Entrée/Sortie" sur la的最后一 portede sortie. Le détector avec le type de zone "Verrou activ." est utilisé sur une serrure adaptée avec un contact de verrouillage.

Désignation/Fonction Mode sortie, suite

Explication

Activation interne de la partition

• L'utilisateur doit d'abord demarrer la série d'activation à l'aide de son code utilisé, de son badge deproximate ou de sa télécommande.

La centrale émet la tonalité de sortie et enregistre l'heure de démarriage dans l'historique.

Si la zone de type "Entrée/sortinge" est ouverte, la centrale émet une tonalité desortinge interrompue.

La tonalité de sortie retentit jusqu'à ce que l'utilisateur

a) ferme la dernière porte de sortie et ;

b) verrouille la porte en actionnant le contact de verrouillage.

Après l'activation du contact de verrouillage, la partition s'active en interne à l'issue du temps supplémentaire.

Par ailleurs, la zone de type "Entrée/Sortie" est transformée en zone de type "Alarme immediate tempo sortie".

La centrale enregistre l'activation de la zone de type "Verrou activ." dans l'histoire.

Désactivation de la partition

• L'utilisateur déverrouille la porte et actionne ainsi le contact de verrouillage. La zone de type "Verrou activ." s'ouvre. La centrale enregistre l'activation de la zone de type "Verrou activ." dans l'histoire. La zone initialement de type "Entrée/Sortie" transformée en zone de type "Alarme immédiate tempo sortie" redevient une zone de type "Entrée/Sortie". Le délambda d'entrée commence à s'écouler à l'ouverture de la porte. La tonalité d'entrée qui retentit maintainant est différente de la tonalité d'entrée normale.
• Si l'utilisateur verrouille à nouveau la porte sans que le salarié d'entrée n'ait demarré, la centrale reste active, la zone de type "Entrée/Sortie" redevient une zone de type "Alarmé immédiate tempo sortie". La centrale interrompt la tonalité d'avertissement.
• Pour être conforme à BS8243, "Après Entrée" doit être régé sur "Jamais" pour verrouiller la confirmation.

Annulation de la temporisation de sortie

Activation interne de la partition

• L'utilisateur doit d'abord demarrer la série d'activation. Puis, il doit terminer l'activation après avoir quitté la partition surveillée.
• L'utilisateur peut démarrer la série d'activation à l'aide de son code utilisateur, de son badge de proximité ou de sa télécommande. (Remarque : l'activation avec la télécommande ne doit pas être régée sur "Immediat", Mode installateur->Système->Accès utiliserateur->Téléco arm. immédiat).
• L'utilisateur terminé l'activation en actionnant une zone de type "Annuler temporisation de sortie" (voir l'explication des types de zone).
• Notez que le temps de sortie de cette option est infini, c'est-à-dire que la centrale d'alarme attend d'avoir reçu le signal d'arrêt du processus d'activation. Pendant ce temps, la centrale d'alarme émet la tonalité de sortie. Elle enregistre l'heure de démarrage de l'activation (et non pas l'activation même) dans l'historique.

La partition est activée après écoulement du temps supplémentaire.

Désignation/Fonction	Explication
Mode sortie, suite	Déactualisation de la partitionL'utilitaire peut utiliser sa télécommande. Mais l'utilitaire peut également ouvrir la porte. La zone de type "Entrée/sortinge" sur cette porte démarre le temps d'entrée. Pendant le temps d'entrée, l'utilitaire doit désactiver la partition à l'aide de son code utilisateur ou de son badge de proximé sur la centrale d'alarme ou l'élement de commande. (La dernière méthode n'est pas conforme à BS8243 clause 6.4.)Comme part. (partition) 1Cette option est disponible pour les partitions 2, 3 et 4. Si vous désisssez cette option, la centrale d'alarme utilise le même type que pour la partition 1.
Temps supplémentaire [s]	Cette option s'affiche uniquement pour les modes "Entrée/sortinge activée", "Verrou activ." et "Annuler temporisation de sortie". Cette option vous permet de définir une temporisation afin que les détecteurs puissant se stabiliser avant l'activation interne de la partition. Ceci peut être nécessaire si des détecteurs se sont déclenchés, envoient un signal d'alarme et n'ont pas encore été réinitialisés. Pendant ce temps, la centrale d'alarme ignore les signaux d'alarme des détecteurs et les sirènes ne se déclenchent pas. Entrez 2 chiffres pour la durée en secondes de 01 à 30. La programmation d'usine du temps supplémentaire est de 15 secondes. Ainsi, les PIR radio, qui se trouvent sur la voie de sortie et qui se sont déclenchés, peuvent se stabiliser et se réinitialiser.
Temps de sortie [s]	Cette option s'affiche uniquement pour les modes "Armement temporisé" et "Armement silencieux". Durée de la temporisation de sortie en secondes. Le temps de sortie peut être compris entre 10 et 120 secondes.
Temps d'entrée [s]	Durée de la temporisation d'entrée en secondes. Le temps d'entrée peut être compris entre 10 et 120 secondes.
Réponse alarme	Sélectionnez ici la réponse en cas d'alarme dans cette partition. InterneCentrale, sirène d'intérieur, module d'information et élément de commande. SirèneCentrale, sirène d'intérieur, module d'information et élément de commande. Sirènes d'extérieurSirène + TS ReportingCentrale, sirène d'intérieur, module d'information et élément de commande. Sirènes d'extérieurCommunication avec AES/NSLUne temporisation de sirène ne sera effective qu'en cas de réponse alarme"Sirène + transmis"."FlashCentrale, sirène d'intérieur, module d'information et élément de commande. Sirènes extérieures (uniquemment avec FLASH)Flash + TS ReportingCentrale, sirène d'intérieur, module d'information et élément de commande. Sirènes extérieures (uniquemment avec FLASH)Communication avec AES/NSLRemarqueLes types de communication Numéroteur vocal, SMS, E-mail et Push n'en sont pas affectés.
Retard sirène [min]	Durée de la temporisation de(s) la sirène(s).La temporisation de sirène peut être comprise entre 0 et 10 minutes.Si une alarme s'est déclenchée, la centrale d'alarme attend l'écoulement de ce délambda avant d'activer les sirènes.RemarqueUne temporisation de sirène ne sera effective que si la réponse alarme comprend une transmission.Une temporisation de sirène n'est pas effective en cas de défaut de la voie de transmission.La temporisation de sirène n'est pas effective si « Mode installerer->Système->Confirmation->Mode confirmation-> DD243 ou BS8243 » et « Mode installerer->Système->Confirmation->Sirène on->ne pas confirmer » est définisi.Si des émetteurs (ou uniquement des éléments de commande) sont affectés à plusieurs partitions, la centrale d'alarme utilise la temporisation de sirène la plus courte des partitions correspondantes.
Durée sirène extérieur [min]	Durée de(s) la sirène(s) externe(s) en minutes.La durée de(s) la sirène(s) peut être comprise entre 0 et 15 minutes.Si des émetteurs (ou uniquement des éléments de commande) sont affectées à plusieurs partitions, la centrale d'alarme utilise la durée de sirène la plus longue des partitions correspondantes.La durée d'activité des sirènes peut aussi être prolongée selon la temporisation de sirène la plus longue des partitions affectées.
Sortie finale arm. part.	Cette option commande la gestion d'une zone de type "Entrée/Sortie" en cas d'activation interne.Entrée/sortie:Dans cette partition, chaque zone de type « Entrée/Sortie » ayant l'attribut « Surveillance interne » continue de fonctionner comme une zone de type « Entrée/sortie».Alarme immédiate tempo sortie:Dans cette partition, chaque zone de type « Entrée/Sortie » ayant l'attribut « Surveillance interne » fonctionné désormais comme une zone de type « Alarmemormale » .

Désignation/Fonction	Explication
Route entrée arm. part	Cette option commande la gestion d'une zone de type "Route d'entrée" en cas d'activation interne.Route d'entrée.Dans cette partition, chaque zone de type « Route d'entrée » ayant l'attribut « Surveillance interne » continue de fonctionner comme une zone de type « Route d'entrée ».Entrée/sorting.Dans cette partition, chaque zone de type « Route d'entrée » ayant l'attribut « Surveillance interne » fonctionne désormais comme une zone de type « Entrée/Sorting » .
Flash arm.	OnAprès l'activation interne réussie de la partition, une confirmation visuelle apparait sur la sirène extérieure radio.Les sorties de type "Flash" sont commutées pendant 10 secondes après l'activation réussie de la partition.OffAprès l'activation interne réussie de la partition, aucune confirmation visuelle n'apparait sur la sirène extérieure radio .
Flash désarm.	OnAprès la désactivation réussie de la partition, une confirmation visuelle apparait sur la sirène extérieure radio.Les sorties de type "Flash" sont commutées pendant 10 secondes après l'activation réussie de la partition.OffAprès la désactivation réussie de la partition, aucune confirmation visuelle n'apparait sur la sirène extérieure radio .
Bip arm	OnAprès l'activation interne réussie de la partition, une confirmation acoustique retentit sur la sirène extérieure radio.Les sorties de type "Sirène" sont commutées pendant 10 secondes après l'activation réussie de la partition.OffAprès l'activation interne réussie de la partition, aucune confirmation acoustique ne retentit sur la sirène extérieure radio.
Bip désarm	OnAprès la déactivation réussie de la partition, une confirmation acoustique retentit sur la sirène extérieure radio.Les sorties de type "Sirène" sont commutées pendant 10 secondes après l'activation réussie de la partition.OffAprès la déactivation réussie de la partition, aucune confirmation acoustique ne retentit sur la sirène extérieure radio.
Durée sirène int. [min]	Durée de(s) la sirène(s) interne(s) en minutes après une alarme intrusion.La durée de(s) la sirène(s) peut être comprise entre 0 et 20 minutes.Si des avertisseurs sont affectés à plusieurs partitions, la centrale d'alarme utilise la durée de sirène la plus longue des partitions correspondantes.La durée d'activité des sirènes peut aussi être prolongée selon la temporisation de sirène la plus longue des partitions affectées.RemarquePour des raisons de sécurité, les sirènes internes continuent de fonctionner en cas d'incendie ou d'alarme agression jusqu'à la confirmation de l'alarme par un utilisateur. Pour des raisons de sécurité, il n'y a pas de limite de temps en cas d'alarme feu ou aggression.Comportement spécifique en cas de temporisation d'entréeCondition requiseLes sirènes internes (centrale d'alarme, sirène d'intérieur radio, module d'information radio) redeviennent silencieuses après l'écoulement de la durée de sirène interne.La centrale d'alarme s'est automatiquement reactivée (voir également « Mode Installateur → Système -> Sécurité → Auto réarmement système »).ComportementSi vous accédez maintainant à la zone d'entrie (les détecteurs de type "Entrée/Sortie" et "Entrée suivée" s'ouvrent), les avertisseurs internes (centrale d'alarme, sirène d'intérieur radio, module d'information radio) émettent une tonalité d'alarme.La tonalité d'entrée normale n'est pas signalée dans ce cas.
Durée sirène int. [min], suite	RemarqueSi vous utilisez la temporisation d'entrée, vous attendez en原則la tonalitéd'entrée normale. Cette tonalité d'entrée retentit pendant toute la durée de latemporisation d'entrée. Si vous entendez une tonalité d'alarme après l'ouverturede la ported'entrée, vous savez immédiatement que la centrale d'alarme a déetectéune intrusion en votre absence.La temporisation continue de s'écouler. Il est donc commandé de désactiver lacentrale d'alarme pendant le délai de temporisation. Faites-le uniquement si vousvous en sentez capable. Il se peut que l'intrus soit encoreprésent! Si vous nele faites pas, une alarme intrusion supplémentaire se produit après écoulement dela temporisation.Informez également les autres personnes ayant accès à votre propriété surce comportement spécifique de la centrale d'alarme.
Indéfini	OnLes sirènes internes émettent la tonalité d'alarme jusqu'à la confirmation del'alarme par un utilisateur.OffL'indication de durée est utilisée pour la durée de fonctionnement de(s) la sirène(s)interne(s).

Configuration de partitions

Désactivé

Désignation/Fonction

Réponse alarmé

Explication

Selectionnez ici la réponse en cas d'alarme dans cette partition. Interne

• Centrale, sirène d'intérieur, module d'information et élément de commande.

Sirène

• Centrale, sirène d'intérieur, module d'information et élément de commande.
  Sirenes d'extérieur

• Centrale, sirène d'intérieur, module d'information et élément de commande.
• Sirenes d'extérieur
• Communication avec AES/NSL

Une temporisation de sirène ne sera effective qu'en cas de reponse alarme "Sirène + transmis."

Flash

• Centrale, sirène d'intérieur, module d'information et élément de commande.
• Sirenes extérieures (uniquement avec FLASH)

• Centrale, sirène d'intérieur, module d'information et élément de commande.
• Sirenes extérieures (uniquement avec FLASH)

Communication avec AES/NSL

Remarque

	Les types de communication Numéroteur vocal, SMS, E-mail et Push n'en sont pas affectés.
Retard sirène [min]	Durée de la temporisation de(s) la sirène(s).La temporisation de sirène peut être comprise entre 0 et 10 minutes.Si une alarme s'est déclenchée, la centrale d'alarme attend l'écoulement de ce début avant d'activer les sirènes.RemarqueUne temporisation de sirène ne sera effective que si la réponse alarme comprend une transmission.Une temporisation de sirène n'est pas effective en cas de défaut de la voie de transmission.La temporisation de sirène n'est pas effective si « Mode installerateur->Système->Confirmation->Mode confirmation-> DD243 ou BS8243 » et « Mode installerateur->Système->Confirmation->Sirène on->ne pas confirmier » est définisi.Si des avertisseurs sont affectés à plusieurs partitions, la centrale d'alarme utilise la temporisation de sirène la plus courte des partitions correspondantes.
Durée sirène Tension d'entrée CC [min]	Durée de(s) la sirène(s) externe(s) en minutes.La durée de(s) la sirène(s) peut être comprise entre 0 et 15 minutes.Si des émetteurs (ou uniquement des éléments de commande) sont affectées à plusieurs partitions, la centrale d'alarme utilise la durée de sirène la plus longue des partitions correspondantes.La durée d'activité des sirènes peut aussi être prolongée selon la temporisation de sirène la plus longue des partitions affectées.
Désignation/Fonction	Explication
Durée sirène int. [min]	Durée de(s) la sirène(s) interne(s) en minutes après une alarme intrusion.La durée de(s) la sirène(s) peut être comprise entre 0 et 20 minutes.Si des avertresseurs sont affectés à plusieurs partitions, la centrale d'alarme utilisela durée de sirène la plus longue des partitions correspondantes.La durée d'activité des sirènes peut aussi être prolongée selon la temporisation de sirène la plus longue des partitions affectées.RemarquePour des raisons de sécurité, les sirènes internes continuant de fonctionner encas d'incendie ou d'alarme agression jusqu'à la confirmation de l'alarme par unutilisateur. Pour des raisons de sécurité, il n'y a pas de limite de temps en casd'alarme feu ou agression.Comportement spécial en cas de temporisation d'entréeCondition requise• Les sirènes internes (centrale d'alarme, sirène d'intérieur radio, moduled'information radio) redeviennent silencieuses après l'écoulement de la duréede sirène interne.La centrale d'alarme s'est automatiquement reactivée (voir également « ModeInstallateur → Système -> Sécurité → Auto réarmement système »).Comportement• Si vous accédez maintainant à la zone d'entrée (les détecteurs de type"Entrée/Sortie" et "Entrée suivée" s'ouvre), les avertresseurs internes (centraled'alarme, sirène d'intérieur radio, module d'information radio) émettent une tonalité d'alarme.La tonalité d'entrée normale n'est pas signalée dans ce cas.RemarqueSi vous utilisez la temporisation d'entrée, vous attendez en principa la tonalitéd'entrée normale. Cette tonalité d'entrée retentit pendant toute la durée de latemporisation d'entrée. Si vous entendez une tonalité d'alarme après l'ouverturede la ported'entrée, vous savez immédiatement que la centrale d'alarme a détecteune intrusion en votre absence.La temporisation continue de s'écouler. Il est donc recommandé de désactiver la centrale d'alarme pendant le-delai de temporisation.Faites-le uniquement si vousvous en sentez capable. Il se peut que l'intrus soit encore présente! Si vous nele faites pas, une alarme intrusion supplémentaire se produit après écoulement dela temporisation.Informez également les autres personnes ayant accès à votre propriété sur cecomportement spécifique de la centrale d'alarme.
Indéfini	OnLes sirènes internes émettent la tonalité d'alarme jusqu'à la confirmation del'alarme par un utilisateur.OffLa durée de sirène est utilisée pour la durée de fonctionnement de la ou des sirènes internes.

Configuration de partitions

Réaction agression

Désignation/Fonction	Explication
Nom	Nom unique de la partition
Réaction agression	Sélectionnez ici le type de signalisation d'une alarme aggression dans la partition sélectionnée.Audible• En cas d'alarme agression, la transmission et la signalisation d'alarme acoustique se produit via les sirènes et émetteurs d'alarme raccordés (en fonction de la durée des sirènes).• L'écran de la centrale d'alarme affiche un triangle en cas d'alarme agression.Les détails s'affichent après avoir saisi un code utilisateur.L'alarme acoustique est coupée après la saisie d'un code utilisateur.Silencieuse• L'alarme agression est uniquement transmise via les voies de communication. Il n'y a pas de signalisation d'alarme acoustique.Les sorties de type "Sirène" ou "Aggression" ne sont pas commutées.L'écran de la centrale d'alarme n'affiche pas l'alarme agression.L'affichage est visible uniquement quand un utilisateur peut utiliser la centrale d'alarme.
Réaction agression, suite	Affiché • En cas d'alarme agression, la transmission et la signalisation d'alarme acoustique se produit via les sirènes et émetteurs d'alarme raccordés (en fonction de la durée des sirènes). • L'écran de la centrale d'alarme affiche les détails de l'alarme agression. (Aucun code utilisateur ne doit être saisi pour afficher les détails.) Parallèlement, l'advertissement acoustique retentit sur la centrale d'alarme. Les sorties de type "Sirène" ou "Aggression" sont commutées. Remarque Aucune alarme agression ne peut être déclenchée et transmise si la centrale est en mode installateur.

Système

Généralités

Désignation/Fonction	Explication (case à cocher)
Langue	Uniquement disponible sur la centrale d'alarme.Sélectionnez la langue avec la version souhaitée.
Texte écran	Nom affché sur l'écran de la Secvest.20 caractères maximumà partir de la version logicielle 1.01.00, 16 caractères maximum (raison :compatibilité avec le serveur ABUS)
Réinitialiser	Uniquement disponible sur la centrale d'alarme.Ce menu restaque la programmation d'usine de l'appareil.Les menus suivants s'affichent après la confirmation :LangueDeutsch x.yz - installéEnglish x.yzNederlands x.yzFrançais x.yzDansk x.yzSvenska x.yzItaliano x.yzEspanol x.yzPolski x.yz...RemarqueSeules les langues disponibles pour les références correspondantes s'affichent.
Upgrade Centrale Application • v2.00.00 - installée • v2.00.00 07/10/2016 (2621440) • v1.01.02 25/07/2016 (2293760) • v1.01.00 16/02/2016 (2293760) • v1.00.04 01/10/2015 (2293760) • v1.00.02 26/05/2015 (2293760) • ...
Programmation Usine	Programmation pays • Grande-Bretagne • Suisse • Italie • Autriche • Espagne • Irlande • Portugal • Norvège • Pays-Bas • Danemark • France • Suède • Belgique • Grèce • Allemagne • Luxembourg
Remarque Chaque pays a des régles différents pour la transmission RTC, la signalisation d'alarme et le début et la fin de l'heure d'établit. Le changement de pays ne modifies pas la langue.
La programmation pays est utilisé aux fins suivantes : Tous les pays Basculement automatique en heures d'établit/d'hiver (début et fin de l'heure d'établit propres à chaque pays) France Manipulation FTA (verrouillage de la zone de la première alarme (First to Alarm) Cette option verrouille la zone qui a déclenché l'alarme en premier dans une partie afin qu'elle ne puisse entraîner aucune autre alarme/aucun autre défaut jusqu'à la restauration de la zone ou la désactivation de la centrale. Danemark Détction de la sonnerie du modem RTC L'algorithmie de détention de la sonnerie du modem RTC doit accepter un temps supplémentaire entre plusieurs sonneries afin de constater que la sonnerie s'est arrêtée. Le réglage normal est de 6 s, mais au Danemark, il est de 8 s.
Pays-Bas Les fréquences de la tonality Handshake pour le format rapide et les protocôtes d'appli de soins de santé Scancom/Scanfast sont différentes aux Pays-Bas. En général, les fréquences de la tonality Handshake pour le format rapide sont de 1 400 Hz/2 300 Hz, mais aux Pays-Bas, elles sont de 1 600 Hz/2 000 Hz.
Programmation Usine

La programmation Usine suivante dépend actuellement de la programmation pays, voir ci-dessous et dans l'annexe « Programmation Usine ».

UK

« Mode Installateur -> Système -> Sécurité -> Brouillage » Programmation Usine « SABOTAGE » et
« Mode Installateur -> Système -> Sécurité -> Supervision » Programmation

Usine « SABOTAGE »

pour satisfaire PD6662:2010

pour tous les autres pays, programmation Usine DÉFAUT

« Mode Installateur -> Système -> Confirmation -> Mode Confirmation », programmation Usine BS8243

pour tous les autres pays, programmation Usine BASIQUE.

Allemagne (version logicielle > = 1.01.00

« Mode Installateur -> Partitions -> Partition 1-4 -> Tous act. -> Durée sirène extérieure -> 3 minutes »
« Mode Installateur -> Partitions -> Partition 1-4 -> Act. interne -> Durée sirène extérieure -> 3 minutes »

pour tous les autres pays et l'Allemagne (version logicielle < 1.01.00), programmation Usine 15 minutes

Longueur du code d'accès

Codeutilisateura4chiffres
Codeutilisateurà6 chiffres

Type de zone filaire

• 2 fils FSL 2k2/4k7
• 2 fils FSL 1k/1k
• 2 fils FSL 2k/2k
• 2 fils FSL 4k7/4k7
  4 fils NC
• 2 fils NC

Vued'ensemble

Adresse IP:192.168.178.002
DHCP:On
Version:v1.01.00
S/N:SECVEST#E9000139AAE
Part. N^ : FUAA50000

Remarque

Vous obtenez ici une vue d'ensemble des données essentielles de la centrale d'alarme.

Login

• Nom de l'installateur (serveur Web): (code=nom) - Code: tel qu'attribué dans l'assistant de démarrage

• Nom de l'administrateur (serveur Web): (code=nom)

• Code : tel qu'attribué dans l'assistant de démarriage

Remarque

Vous obtenez ici une vue d'ensemble des données actuelles de cet utiliseur.

Les détails sont décrits dans les chapitres correspondants.

Désignation/Fonction	Explication (case à cocher)
Programmation Usine, suite	iRemarqueLa restauration de la Programmation Usine :· supprime tous les péripériques assignés et programmés, et tous les noms, textes et numérios enregistrrés· ne supprime pas l'histoire· ne supprime pas les utilisateurs avec leurs codes et péripériques· ne supprime pas le nom de l'installateur et le code installerer· ne supprime aucun message vocal enregistré individuellement.○ Pour supprimer l'utiliser des messages vocaux enregistrés, utilisez le « Test de confiance » . Lorsque le « Test de confiance » a démarré, appuyez sur la touche « 0 » « Charger définuts » .
Défaut A/C rapport	ActivéSignale la présence d'un défaut de l'alimentation électrique 230 V.DésactivéFonction impossible.
Tempo défaut CA(minutes)	Temporisation en minutes (0 à 60 minutes) avant l' apparition du message.En cas de défaut A/C, la centrale affiche un message d'erreur après quelques secondes, commute les sorties de type "Défait Général" et create une entree dans l'historique (événements prioritaires).Les coupures de courant de moins de 9 secondes ne sont pas signalées.Si le courant est rétabli dans un délate de 9 secondes, les sorties de type "Défait Général" sont reactivées et une entrée "Alimentation électrique restaurée" est créé dans l'historique.Si la coupure de courant durable plus de 9 secondes :· Si la valeur est égale à 0 min., 10 secondes après la coupure, une tonalité d'advertissement retentit et la centrale signale la panne.Les sorties de type "A/C défaut" sont commutées.Si la valeur est supérieure à 0 min, la temporisation démarre 10 secondes après la coupure de ce minuteur.Si le courant est rétabli avant la fin de la temporisation, les sorties de type "Défait Général" sont réinitialisées et la restauration est consignée dans l'histoire.Aucun défaut n'est signalé.Si le défaut persiste à la fin du délate programme, une tonalité d'advertissement retentit et le défaut est signalé.Les sorties de type "A/C défaut" sont activées.Un utiliser peut arrêter la tonalité d'advertissement en entrant son code.L'écran de la centrale d'alarme affiche les détails de l'advertissement. Les sorties de type "Défait général" et "Défait A/C" restent actives.Si le défaut est résolu, la centrale désactive les sorties de type "A/C défaut" et consigne la réinitialisation dans l'histoire.Un utiliser peut réinitialiser l'alarme et réinitialiser les sorties de type "Défait général" après avoirentré son code utilisé.
Ext DC défaut rapport	ActivéSignale la présence d'un défaut de l'alimentation en tension continue externe.DésactivéFonction impossible.
Tempo défaut CC ext.(minutes)	Temporisation en minutes (0 à 60 minutes) avant l'apparition du message.En cas de défaut DC, la centrale d'alarme affiche un message d'erreur après quelques secondes, commute les sorties de type "Défaut général" et créé une entrée dans l'historique (evén. prioritaires).Les coupures de courant de moins de 9 secondes ne sont pas signalées.Si le courant est rétabli dans un délambda de 9 secondes, les sorties de type "Défaut Général" sont reactivées et une entrée "Alimentation électrique restaurée" est créé dans l'historique.Si la coupure de courant dure plus de 9 secondes :Si la valeur est égale à 0 min., 10 secondes après la coupure, une tonalité d'advertissement retentit et la centrale signale la panne. Les sorties de type "Défaut DC" sont commutées.Si la valeur est supérieure à 0 min., la temporisation démarre 10 secondes après la coupure.Si le courant est rétabli avant la fin de la temporisation, les sorties de type "Défaut Général" sont réinitialisées et la restauration est consignée dans l'historique.Aucun défaut n'est signalé.Si le défaut persiste à la fin du délambda programme, une tonalité d'advertissement retentit et le défaut est signalé. Les sorties de type "Défaut DC" sont activées.Un utilisateur peut arrêter la tonalité d'advertissement en entrant son code. L'écran de la centrale d'alarme affiche les détails de l'advertissement. Les sorties de type "Défaut général" et "Défaut DC" restent actives.Si le défaut est résolu, la centrale d'alarme désactive les sorties de type "Défaut DC" et consigne la réinitialisation dans l'historique. Un utilisateur peut réinitialiser l'alarme et réinitialiser les sorties de type "Défaut général" après avoirentré son code utilisateur.

Installateur détails

Désignation/Fonction	Explication
Nom de l'installateur	Nom d'utilisateur, série de chiffres ou de caractères qui permettent à l'installateur de se connecter à la centrale d'alarme sur Internet. Il convient de respecter la casing.12 caractères maximumUtilisez un nom sûr ! (voir les consignes de sécurité)Après la première mise en service, modifiez le nom d'installateur (code=nom)attribué automatiquement enCHOISIGANT un nom d'utilisateur sûr.
Code installer	Mot de passer de l'installateur sur le serveur Web, code d'accès à la centrale d'alarme.II n'y aaucun code installer pré-réglé en usine.Le code installer est attribué dans l'assistant de démarrage lors de la première mise en serviceUTILISEZ un code sûr ! (voir les consignes de sécurité)Remarque pour les versions logicielles < 1.01.00Programmation Usine9999 (code utiliser à 4 chiffres)999999 (code utilisé à 6 chiffres)Il est recommendé de modifier ce code.Le code installer permet d'acceder au mode installer ou d'effectuer une réinitialisation installer.Le code installer ne permet pas d'activer ou de désactiver la centrale d'alarme.
Confirmer nouvel. code	Confirmation de mot de passer pour l'installateur en cas de nouvelle attribution de code.

Installateur No tel.

Le numéro de téléphone de l'installateur peut être enregistré ici pour l'utilisateur en cas de panne.

Accès utiliser

	Déactivé Fonction impossible.
Touches Soins de Santé	Activé Déclenchement manuel possible d'un appel soins de santé par l'activation simultanée des touches doubles correspondantes sur la centrale d'alarme ou l'élement de commande. Danger Version logicielle >= 2.01.08 Vous utilisez la surface avant tactile du système d'alarme. Le rétroéclairage est paramétré sur « Selon le délié » et estASFIRE. En touchant une touche, l'éclairage est tout d'abord activé (premier contact). Aucune autre action n'est déclenchée par le « premier contact ». Le clavier fonctionne dès le deuxième contact pour une utilisation normale. Pour plus de détails, voir la section 10.5.1 Fonctions - Rétroéclairage du manuel d'utilisation. Déactivé Fonction impossible.
Masquer tous/tes	Activé En cas d'activation de la centrale d'alarme, toutes les zones ouvertes peuvent être isolées manuelle en même temps. Déactivé En cas d'activation de la centrale, les zones ouvertes doivent être isolées manuelle et individuelle.
Désignation/Fonction	Explication (case à cocher)
Armement rapide	ActivéActivation de la centrale d'alarme via les touches de symbole sans saisie préalable du code utilisé.DésactivéActivation de la centrale d'alarme uniquement après la saisie préalable du code utilisé.
Isoler rapidement	ActivéLes zones ouvertes sont automatiquement isolées lors de l'activation de la centrale d'alarme (si les attributs de zone le permettent).DésactivéLes zones ouvertes doivent être isolées manuelle lors de l'activation de la centrale d'alme.
Code utilisateur requis	Utilisez cette option pour vous assurer qu'un installerateur peut acceder au système uniquement lorsqu'un utiliser estprésent.Activé / J (programmation Usine)Une fois que l'installateur a saisi son code, la centrale demande un code utilisé.Ce n'est qu'après la saisie du code utilisé que l'installateur peut acceder au système.CentraleMode Installerateur -> Système -> Accès utiliser -> Code utilisé requisJ (réglage d'usine)DésactivéL'installateur accédé au mode installerateur dés qu'il a saisi son code.RemarqueLe réglage Désactivé/Non n'est pas conforme à la norme EN 50131.L'état conforme est atteint conformément au réglage d'usine, c'est-à-direque l'utilisateur de niveau 2 doit accorder l'accès à l'utilisateur de niveau 3(installateur).Norme EN50131-1, chapitre 8.3.1 Niveau d'accès (lien avec la normeEN50131-3, chapitre 8.3.1 Niveau d'accès (NA) « L'accès au niveau d'accès 3 doit être évité, à moins quea) -> l'accès ait été accordé par un utiliser du niveau d'accès 2oub) -> .... »Le réglage Désactivé/Non est uniquement conforme à BS8243 lorsque l'utilisateur a donné son accord écrit.
Réponse 2WAY	ActivéLa centrale d'alarme sans fil envoie un message d'état actif à la télécommandedesans fil, l'élement de commande sans fil, la "Secvest Key" et le verrou de portesupplémentaire.DésactivéRéponse 2WAY désactivée.
Téléco arm immédiat	Utilisez cette option pour désir comment doit s'activer la centrale d'alarme après l'actionnement de la télécommande.
	ActivéLes partitions possibles sont immédiatement activées ou activées en interne.Si une temporisation de sortie est configurée, celle-ci est ignorée et la centrale d'alarme est activée lors que la touche d'activation de la télécommande est actionnée.DésactivéLes partitions possibles sont activées ou activées en interne en fonction du mode de sortie défini.
Contrainte ON	ActivéL'utilisateur administrateur peut créé un "Code contrainte U".Le code contrainte permet d'activer et de désactiver la centrale attentionSi un intrus oblige l'utilisateur à désactiver la centrale d'alarme, l'utilisateur doit entra le code contrainte.La centrale réagit alors comme suit :• La communication programmée en cas de menace est mise en route.• Aucun avertisseur n'est actisé.La sirène de la centrale d'alarme n'est pas activée, aucun triangle ne s'affiche en bas à droite de l'écran.Le code agression permet également de réactiver en interne la centrale groupe d'accès. Ceci est utile lorsque l'intrus vous demande de réactiver la centrale d'alarme.L'intrus vérifie dans ce cas si le code n'est soumis à aucune restriction, c'est-à-dire s'il s'agit d'un code "normal".Les sorties de type "Contrainte" commutent.Des entrées correspondantes sont créées dans l'histoire.DésactivéIl est impossible de créé un "Code Contrainte U".

RAZutilisateur

Désignation/Fonction	Explication (case à cocher)
	Ces menus déterminant dans quelles circonstances un utilisateur ou un installerer peut réinitialiser la centrale après une alarme ou un sabotage.
Zone alarmes	ActiféPermet à l'utiliser de réinitialiser ces alarmes déclenchées dans des zones ou sur des détecteurs.DésactivéRéinitialisation impossible par l'utiliser. Linstalleur doit réinitialiser la centrale après une alarme.
Sabotages zone	ActiféPermet à l'utiliser de réinitialiser les alarmes sabotage déclenchées dans des zones ou sur des détecteurs.DésactivéRéinitialisation impossible par l'utiliser. Linstalleur doit réinitialiser la centrale. Ce réglage est nécessaire pour une reconnaissance INCERT.
Sabotages système	ActiféPermet à l'utiliser de réinitialiser les alarmes sabotage qui concernent la centrale.DésactivéRéinitialisation impossible par l'utiliser. Linstalleur doit réinitialiser la centrale. Ce réglage est nécessaire pour une reconnaissance INCERT.Les sabotages systèmes peuvent être causés par :Contact anti-sabotage du boîtier et de la cloison de la centrale d'alarmeContact anti-sabotage du boîtier et de la cloison des éléments de commande
	· Sabotage des sirènes filaires raccordées si la tension sur le terminal TR est supérieure à env. 3 V · Brouillage ou supervision si sabotage est régèle
Confirmation
Désignation/Fonction	Explication (case à cocher)
Conf. Mode	Remarque Le mode de confirmation fonctionne uniquement lorsque la réponse alarme est réglée sur « Sirène + TS Reporting » (voir Configuration de partitions). Liste déroulante de sélection : · Base ○ Si vous désisssez cette option, la centrale d'alarme active une sortie programmée comme « Alarme confirmée » si une deuxieme zone d'alarme est activée tandis que le système se trouve en état d'alarme. La deuxieme zone d'alarme doit appartenir à la partition qui se trouve en état d'alarme. L'installateur peut aussi indiquer si les utilisateurs peuvent réinitialiser le système après une alarme de zone. ○ Si le mode de confirmation = « Basique », l'administrateur peut en outre activer ou désactiver les fonctions de panique pour toutes les télécommandes via l'options « Menu utiliser - Configuration - Télécommandes - Fonction de panique ». ○ Remarque : L'alarme de panique confirmée n'est pas disponible en mode de confirmation Basique. · DD243 · BS8243 Remarque Les règlages DD243 et BS8243 sont pertinents uniquement pour le Royaume-Uni (Grande-Bretagne). La sélection de ces options exige des connaissances détaillées de ces directives. Liste déroulante de sclerosis : · Ne pas confirmer ○ Le système est activé. La centrale d'alarme activera toutes les sirènes internes en cas de survenue d'une alarme non confirmée. · Confirmer ○ Le système est activé. La centrale d'alarme n'activera aucune sirène interne jusqu'à la survenue d'une alarme confirmée. Remarque La centrale d'alarme ne permet pas le réglage suivant : Sirène ON – confirmer et Sirène ON – ne pas confirmer
Sirène ON	Liste déroulante de sclerosis : · Ne pas confirmer ○ La centrale d'alarme déclenché les sirènes externes pour toutes les alarmes et ignore toute temporisation de sirène.
	• Confirmer ○ Le système est activé. La centrale d'alarme n'activera aucune sirène jusqu'à la survenue d'une alarme confirmée. Remarque La centrale d'alarme ne permet pas le réglage suivant: Sirène ON - ne pas confirmer et Sirène ON - confirmer
Temps confirmation (unequément en mode confirmation DD243 et BS8243)	Champ de saisie de la durée de confirmation en cas d'alarme intrusion en minutes. La durée de confirmation peut être comprise entre 1 et 60 minutes. Remarque Les durées de confirmation < 30 minutes ne sont pas conformes aux exigences de DD243 et BS8243.
Clav bloqué tempo entrée (unequément en mode confirmation DD243 et BS8243)	Activé L'utiliseur doit désactiver la centrale via un dispositif alternatif (pas sur l'élement de commande ni la centrale d'alarme), par ex. une télécommande ou un interrupteur à clé (important pour DD243 et BS8243). Désactivé L'utiliseur peut désactiver la centrale en entrant son code d'accès sur le clavier (élement de commande ou système d'alarme) après l'ouverture de la porte d'entrée (important pour DD234).
RAZ non confirmée (unequément en mode confirmation DD243 et BS8243)	Liste déroulante de sélection : • Installateur • Utilisateurs
Après entrée (unequément en mode confirmation DD243 et BS8243)	Liste déroulante de sélection : • Jamais • 2 zones (uniquement pour DD243) • 1 zone
RAZ confirmée (unequément en mode confirmation DD243 et BS8243)	Liste déroulante de sélection : • Installateur • Utilisateurs
Temps confirmation Alarme anti-aggression (unequément en mode confirmation BS8243)	Champ de saisie du début de confirmation d'une alarme agression en heures. Remarques Conformément à BS8243, le début de confirmation doit être compris entre 8 et 20 heures.
Sabotage= seulement sabotage (unequément en mode confirmation BS8243)	Activé Désactivé

Hardware

Désignation/Fonction	Explication (case à cocher)
Type de zone (centrale d'alarme)	Liste déroulante de sélection :Utilisation des entrées pour les zones filairesNe pas modifier2 fils FSL 2k2/4k72 fils FSL 1k/1k2 fils FSL 2k/2k2 fils FSL 4k7/4k74 fils NC2 fils NC
Options sirènes radio	Version logicielle < 2.00.00Liste déroulante de sélection :Configuration de sirène. Sélectionnez ici comment la sirène radio doit réagir en cas d'alarme feu, intrusion ou agression.Sirène + flashLa sirène radio actionne la sirène et le flash en cas d'alarmeFlashLa sirène radio actionne uniquement le flash en cas d'alarmeVersion logicielle >= 2.00.00Voir à ce sujet Partitions -> Réponse alarme
Batt. 2	Vous avez branché une deuxième batterie. Cette option vous permet d'autoriser ou de bloquer l'émission de messages d'alertissement.Activé / Autorisé

La centrale d'alarme émet des messages d'alarme si la batterie 2 manque ou a une tension faible.

Désacté / Bloqué

La centrale d'alarme ignore la presence ou l'absence de la seconde batterie.

Désignation/Fonction	Explication (case à cocher)
Carte SD	Uniquement disponible sur la centrale d'alarme.
	Enlever Hardware sûrement • Les procédures d'écriture ou de lecture éventuelles en cours sont terminées de manière conforme. • La carte SD peut être retiree en toute sécurité.
	Hardware autorisé • ÀpRES insertion, la carte SD peut être à nouveau mise en service. • Il est à nouveau possible d'écrire et de dire.
Antenne GSM	Le menu s'affiche uniquement si un module GSM est installé.
	Interne • L'antenne qui se trouve directement sur le module GSM est utilisée.
	Externe • L'antenne qui a été raccordée à la connexion d'antenne du module GSM a été utilisée.

Réglages de sécurité

Désignation/Fonction

Code utilisateur à 6 chiffres

Explication (case à cocher)

Remarque :

Ce menu n'existe plus à partir de la version logicielle 1.01.00. Lechioix d'un code utilisateur à 4 ou 6 chiffres s'effectue exclusivement dans l'assistant de démarrage. Il n'est plus possible de modifier la longueur du code une fois que vous avez quitté l'assistant.

Activé

Code numérique à 6 chiffres pour l'installateur et l'utilisateur

Désactéve

Code numérique à 4 chiffres pour l'installateur et l'utilisateur

Remarque

Passage de 4 à 6 chiffres

En cas de passage de 4 à 6 chiffres, les codes à 4 chiffres sont automatiquement comptés par "00".

Example:"1234" devient "123400".

Passage de 6 à 4 chiffres

En cas de passage de 6 à 4 chiffres, les codes par défaut sont rétablis.

Lors de la réinitialisation des codes numériques (de 6 à 4 chiffres), la programmation d'usine de tous les utilisateurs et installateurs est restaurée (suppression des télécommandes, badges, etc.).

Désignation/Fonction	Explication (case à cocher)
Supervision	Liste déroulante de sélection de la réaction de la centrale d'alarme en cas de supervisionSi un détecteur sans fil n'a pas de contact avec la centrale pendant plus de 20 minutes, la centrale d'alarme créé une entrée « Avertiss. RF » dans l'histoire. Par ailleurs, la centrale d'alarme empêche l'activation. Lorsqu'un utilisateur ignore cet avertissement et active la centrale, une entrée "RF PB ignorée" est généraedans l'histoire.Si un détecteur sans fil n'a pas de contact avec la centrale d'alarme pendant plus de 2 heures, les procédures suivantes s'exçutent comme suit :
		La centrale d'alarme est activée	La centrale d'alarme est désactivée
	Bloqué	Aucune réaction	Aucune réaction
	Anomalie	• Consignation de cet événement dans l'histoire• Pas d'affichage sur l'écran et pas de tonalités d'avertissement• Les sorties de type "RF Supervision" ou "RF Défaut" sont commutées.	• Consignation de cet événement dans l'histoire• Affichage sur l'écran et tonalités d'avertissement• Les sorties de type "RF Supervision" ou "RF Défaut" sont commutées.
	Sabotage	• Antisabotage• La supervision est signalée	• Antisabotage• La supervision est signalée
		Remarque :Si "Sabotage = seulement sabotage" est bloqué, les sorties de type "Supervision" ou "Défaut" sont également commutées.Si aucun canal sabotage n'est assigné dans FF, une "alarme non confirmée" est envoyée.	RemarqueSi "Sabotage = seulement sabotage" est bloqué, les sorties de type "Supervision" ou "Défaut" sont également commutées.Si aucun canal sabotage n'est assigné dans FF, une "alarme non confirmée" est envoyée.
	RemarqueL'option sabotage est nécessaire dans les systèmes Grade 2 pour la conformité à EN50131-1:2006+A1:2009Si l'option sabotage est utilisée et le réglage Système -> RAZutil. -> Sabotages système = Non est défini, l'utilisateur ne peut pas réinitialiser la centrale.
RF Brouillage	Liste déroulante de sélection de la réaction de la centrale d'alarme en cas de brouillage :La centrale d'alarme peut déctector les brouillages.Les procédures correspondantes s'exécutent comme suit :
		La centrale d'alarme est activée	La centrale d'alarme est désactivée
	Bloqué	Aucune réaction	Aucune réaction
	Anomalie	• Consignation de cet événement dans l'historique• Pas d'affichage sur l'écran et pas de tonalités d'avertissement	• Consignation de cet événement dans l'historique• Affichage sur l'écran et tonalités d'avertissement
	Sabotage	• Antisabotage• Le brouillage est signalé	• Antisabotage• Le brouillage est signalé
		Remarque :Si "Sabotage = seulement sabotage" est bloqué, les sorties de type "Brouillage" ou "Défaut" sont également commutées.Si aucun canal sabotage n'est assigné dans FF, une "alarmé non confirmée" est envoyée.	RemarqueSi "Sabotage = seulement sabotage" est bloqué, les sorties de type "Brouillage" ou "Défaut" sont également commutées.Si aucun canal sabotage n'est assigné dans FF, une "alarmé non confirmée" est envoyée.
	RemarqueL'option sabotage est nécessaire pour la conformité à PD 6662:2010.Si l'option sabotage est utilisée et le réglage Système -> RAZ utilis. -> Sabotages système = Non est défini, l'utiliser ne peut pas réinitialiser le système.
Mises à jour distantes	Centrale« Mode Installerateur -> Système -> Sécurité -> Mises à jour distantes -> Bloqué*/AutoriséINTERFACE WEBMode Installerateur -> Système -> Réglages de sécurité -> Mises à jour distantes -> Bloqué (déscientif, option découvert)*/Autorisé (activé, option cochée)Bloqué (déscientif, option découvert)Autorisé (activé, option cochée)Lorsque cette option est autorisée, il faut saïir un nouveau code de niveau 4. Ceci ne s'applique que si ce code de niveau 4 n'a jamais été programmesé au préalable (depuis la livraison ou depuis la的最后一 réinitialisation de la programmation Usine). Ce code de niveau 4 compte le même nombre de chiffres que le code installerateur ou le code utilisateur.Entrée du « nouveau code de niveau 4 » et « confirmation du code de niveau 4 » (saisir une nouvelle fois le code pour confirmation).Un nouvel utilisateur est automatiquement créé. Voir le menu utilisateur « Utilisateur » .
	Nom: « Niveau 4 » Remarque: Pour des raisons de sécurité, vous doivent modifier le nom par défaut « Niveau 4 » de l'utilisateur de niveau 4. L'administrateur ou l'utilisateur lui-même peut modifier ce nom. Lorsque vous utilisez ensuite le code de niveau 4 pour acceder à la centrale, seules les options de menu Nom d'utilisateur de niveau 4. Code d'utilisateur de niveau 4. apparaissent pour autoriser cet utiliser à modifier le nom et le code.
	Options d'utilisation de niveau 4. Nom d'utilisa- teur de ni- veau 4. Code d'utilisa- teur de ni- veau 4.	Voir annexe « Mise à niveau logicielle ». Cette section contient des détails sur le processus de mise à niveau logicielle.
Isoler sabotage	Si un utiliser isole une zone, il peut être nécessaire d'isoler également le circuit anti-sabotage de cette zone. Activé Le contact anti-sabotage est également isolé au sein d'une zone isolée. Désactivé Le contact anti-sabotage continue d'être surveillé au sein d'une zone isolée.
Désignation/Fonction	Explication (case à cocher)
Armementforcé	Vous peuvent permettre à un utilisateur d'activer la centrale d'alarme avec la télécommande même si une ou plusieurs zones ne fonctionnement pas ou sont ouvertes.RemarqueSi vous autorisez l'armementforcé, la centrale ne sera plus conforme à EN 50131.Liste déroulante de sélection :Off·L'utilisateur ne peut pas forcer l'armement de la centrale avec la télécommande, même si les zones correspondantes possedent l'attributarmementforcé.Confirmer·L'utilisateur peut forcer l'armement de la centrale avec la télécommande. Pour ce faire, il doit proceder comme suit :1. L'utilisateur appuie sur la touche Armement de la télécommande2. Le système ne démarre pas l'activation3. L'utilisateur appuie encore une fois sur la touche de la télécommande pour confirmer qu'il souhaite activer la centrale.On·L'utilisateur doit seulement appuyer une fois sur la touche correspondante de la télécommande pour démarrer le processus d'activation.RemarqueAvec les options Confirmer et ON, l'utilisateur peut également activer la centraleavec la télécommande, même si une réinitialisation était nécessaire après unealarme.
Désoarm. télé tjs ou tps entrée	Choisissez si la désactivation des partitions activées via la télécommande n'estpossible que si le délate de temporisation a démarré au prétable (la zone de type"Entrée/Sortie" est déclenchée)Liste déroulante de suction :Toujours·L'utilisateur peut toujours désactiver les partitions possibles sans que le tempsd'entrée n'ait démarré au prétable.Pendant "tps d'entrée"·L'utilisateur doit d'abord ouvrir une zone de type "Entrée/Sortie". Ceci démarrela temporisation d'entrée. L'utilisateur peut maintainant désactiver les partitionspossibles.Les partitions pour lesquelles aucune temporisation d'entrée n'a démarrérestent actives.
Désoarm.P. télé tjs ou tps entrée	Choisissez si la désactivation des partitions activées en interne via latélécommande n'est possible que si le délate de temporisation a démarré auprétable (la zone de type "Entrée/Sortie" est déclenchée)Liste déroulante de suction :Toujours·L'utilisateur peut toujours désactiver les partitions possibles sans que le tempsd'entrée n'ait démarré au prétable.Pendant "tps d'entrée"·L'utilisateur doit d'abord ouvrir une zone de type "Entrée/Sortie". Ceci démarrela temporisation d'entrées. L'utilisateur peut maintainant désactiver les partitionspossibles.Les partitions pour lesquelles aucune temporisation d'entrée n'a démarrérestent actives.
Clavtps d'entrée	Choisissez si la déactivation des partitions activées via l'élement de commande sans fil n'est possible que si le délié de temporisation a démarré au préalable (la zone de type "Entrée/Sortie" est déclenchée)
	Listedéroulante de sélection :• Toujours• L'utilisateur peut toujours désactiver les partitions possibles sans que le temps d'entrée n'ait démarré au préalable.Pendant "tps d'entrée"• L'utilisateur doit d'abord ouvrir une zone de type "Entrée/Sortie". Ceci démarre la temporisation d'entrée. L'utilisateur peut Maintenant désactiver les partitions possibles.Les partitions pour lesquelles aucune temporisation d'entrée n'a démarré restent actives.
Clavtps d'entrée partiel	Choisissez si la déactivation des partitions activées en interne via l'élement de commande sans fil n'est possible que si le délié de temporisation a démarré au préalable (la zone de type "Entrée/Sortie" est déclenchée)
	Listedéroulante de sélection :• Toujours• L'utilisateur peut toujours désactiver les partitions possibles sans que le temps d'entrée n'ait démarré au préalable.Pendant"tps d'entrée"• L'utilisateur doit d'abord ouvrir une zone de type "Entrée/Sortie". Ceci démarre la temporisation d'entrée. L'utilisateur peut Maintenant désactiver les partitions possibles.Les partitions pour lesquelles aucune temporisation d'entrée n'a démarré restent actives.
Réarmement auto	S'affiche sIssysteme->Confirmation->Mode confirmation->BasiqueIndiquez combien de fois la centrale doit se réactiver automatiquement après écoulement de la durée de sirène.Listedéroulante de sélection :• Jamais• La centrale n'est pas réactivée. La centrale passée une fois seulement à l'état d'alarme.1 x, 2 x, 3 x, 4 x, 5 x• ToujoursLe système réactive toutes les zones fermées mais pas les détecteurs qui envoiient always des signaux d'alarme.L'un de ces réglages est nécessaire pour la conformité à EN50131.Lorsque l'installation est à nouveau activée, la centrale sans fil émet une alarme acoustique interne à la place de la tonality d'entrée habituelle quand un utilisateur entre dans la centrale via la route d'entrée.
Avertissements silencieux (alarmes silencieuses)	Cette option permet de définir l'intervalle d'émission des tonalités d'advertissement (un bip court toutes les quelques minutes).
	Liste déroulante de sélection :
	• Code utilisateur • Des averissements sont émis jusqu'à ce qu'un utilisateur entre son code de confirmation de l'advertissement.
	• 30 minutes • 60 minutes • 120 minutes • Des averissements sont émis en fonction de la durée définie. L'émission des tonalités d'advertissement peut être interrompue en saisissant un code utilisateur.
	• Pas de signal sonore • Aucun signal acoustique n'est émis.
	Remarque La centrale d'alarme n'affiche pas d'advertissement tant qu'une partition est encore active.
Temps abandon	Champ de saisie du temps d'abandon de l'alarme en secondes (entre 0 et 120 secondes).
	La centrale démarre toujours cette temporisation quand une alarma a été déclenchée. Si un utilisateur coupe cette alarme pendant ce décal, la réinitialisation par l'installateur n'est pas nécessaire. Si une alarme survient et un utilisateur désactive la centrale pendant ce décal, les sorties de type "Alarme Annulation" sont commutées et l'annulation de l'alarme est signalée.
Retard alarme entrée	Temporisation supplémentaire si la route d'entrée n'est pas suivie.
	Si la route d'entrée n'est pas suivie, vous pouze accorder 30 secondes supplémentaires à l'utilateur avant le déclenchement d'une alarme externe.
	Activé La temporisation supplémentaire (30 secondes) est activée si la route d'entrée n'est pas suivie.
	Si un utilisateur s'écarte de la route d'entrée pendant le décal de temporisation d'entrée, la centrale d'alarme attend 30 secondes avant le déclenchement d'une alarme totale. Seule une alarme interne se déclenché au cours de ces 30 secondes.
	Si un utilisateur entre son code pendant les 30 secondes de l'alarme interne, il peut réinitialiser la centrale.
	Ce réglage est conforme à EN 50131.
	Désactivé Pas de temporisation supplémentaire si la route d'entrée n'est pas suivie. Une alarme se déclenché immédiatement si un utilisateur s'écarte de la route d'entrée, déclenchant ainsi un autre détecteur.
	Ce réglage n'est pas conforme à EN 50131.
Émission état centrale	ActivéToute modification d'état de la centrale d'alarme est transmise à tout moment à l'élement de commande sans fil. L'élement de commande signale l'état des partitions, des alarmes et les temporisations d'entrée et de sortie "juste à temps".DésactivéL'état de la centrale est envoyé à l'élement de commande uniquement sur demande (touche "?" de l'élement de commande). L'état des partitions, des alarmes et des temporisations d'entrée et de sortie n'est pas affché / signalé sur l'élement de commande.

Backup/Restaurer

Désignation/Fonction	Explication (case à cocher)
Charger configuration	Cliquez sur le bouton Parcourir pour indiquer le chemin d'accès et le nom de fichier de la configuration à restaurer.Cliquez sur le bouton Charger configuration pour installer la configuration à restaurer sur la centrale d'alarme sans fil.Le redémarrage de la centrale d'alarme sans fil est nécessaire.
Backup	Cliquez sur le bouton Backup pour sauvegarder la configuration complète du système (y compris les ID des détecteurs). Le fichier de sauvegarde (config.config) est enregistré dans le dossier de téléchargement par défaut.

Mise à niveau de la centrale

Désignation/Fonction	Explication (case à cocher)
Fichier de langue	Cliquez sur le bouton Parcourir pour indiquer le chemin d'accès et le nom du fichier de langue à charger.Cliquez sur le bouton Envoyer pour installer le fichier sélectionné dans la centrale d'alarme sans fil.
Fichier d'application	Cliquez sur le bouton Parcourir pour indiquer le chemin d'accès et le nom du fichier d'application à charger.Cliquez sur le bouton Envoyer pour installer les fichiers sélectionnés dans le système d'alarme sans fil.Lé redémarrage de la centrale d'alarme sans fil est nécessaire.

Voutrouvez eaglement des details sur la mise a niveau logicielle vers la version 1.01.00 dans le document « Mise a niveau logicielle » dans l'espace de telechargement de la page Web ABUS.

Remarque

Le menu « Centrale Upgrade » n'est disponible à cet emplacement que jusqu'à la version logicielle <1.01.00. Pour des raisons de conformité avec la norme EN50131, un autre processus a été établi à partir de la version 1.01.00. Nouveau niveau d'autorisation « Utilisateur de niveau / niveau d'accès 4 » pour les mises à jour logicielles

O Les mises à jour logicielles via le menu Installateur du serveur Web ne sont plus possibles
L'autorisation pour I'Utilisateur de niveau 4 doit etree attribuee dans le menu Utilisateur et installeur.
Le code utiliser pour l'« utiliser de niveau 4 » est attribué après l'autorisation

L'annexe « Mise à niveau logicielle » contient des détails à ce sujet.

Communication

Réseau

Désignation/Fonction	Explication (case à cocher)
Port HTTP interne	Port HTTP interne
Port HTTPS interne	Port HTTPS interne
DHCP	Activé La Secvest reprend les données IP via le serveur DHCP. Déactivé Saisie manuelle des données IP.
Adresse IP	Adresse IP Version logicielle <2.00.00 : Si vous ne saisissez rien dans ce champ, la centrale utilise automatiquement DHCP. i Remarque Il est recommandé d attribuer une adresse IP fixe pour éviter les problèmes de transmission de port. Sur le routeur, il est possible de faire en sortie que la centrale Secvest attribue toujours la même adresse IP via DHCP à cette adresse MAC. Cependant, certains routeurs attribuent tout de même une autre adresse IP via DHCP après un certain temps.
Masque sous-réseau IP	Masque de sous-réseau IP.
Passerelle adresse IP	Passerelle adresse IP
DNS adresse IP primaire	DNS adresse IP primaire
Serveur ABUS autorisé	Activé Établit la connexion avec le serveur ABUS. Pour ce faire, un compte Secvest doit avoir été créé au préalable. Désactifé Fonction impossible.
Port HTTPS externe	Numéro du port externe.
Nom d'utilisateur serveur ABUS	Nom d'utilisateur sur le serveur ABUS.
Mot de passer se serveur ABUS	Mot de passer sur le serveur ABUS.

Configuration d'e-mail

Vous trouvez en annexe les réglages recommends et testés.
Dans la FAQ du fournisseur de messagerie electronique sélectionné, vous trouvez des informations complètes sur les paramètres utilisés.

Configuration de la transmission VoIP

Désignation/Fonction	Explication (case à cocher)	Nombre max. de caractères
Nom domaine SIP	Nom du serveur SIP du fournisseur de services SIP propre. Par ex. sipgate.de	50
Proxy SIP	Proxy du fournisseur de services SIP propre Par ex. sipgate.de	50
ID utilisateur ID	L'ID utilisé du fournisseur de services SIP pour votre compte.	50
Mot de passer utiliseursIP	Mot de passer de l'utilitaire SIP du fournisseur de services SIP pour votre compte.	50
SIP port	Port du fournisseur de services SIP pour votre compte. Par défaut : 5060	5
Port RTP	Numéro du port RTP du fournisseur de services SIP pour votre compte.	5
ID utiliser appeltest SIP	ID utilisé de la destination de l'appel test via SIP Format Version logicielle >=2.00.00 Numéro de téléphone [phone] ID lorsque la destination a un compte auprès du même fournisseur de services SIP 9876543	50
	Version logicielle <2.00.00 Numéro de téléphone [e-mail] sipgate.de est le fournisseur de services SIP propre, comme Nom serveur SIP ID lorsque la destination a un compte auprès du même fournisseur de services SIP [e-mail]
Transmission SIP autorisée	Activé Le sélecteur SIP est autorisé. Désactivé	-
RFC 2833 détention DTMF	Activé Les tonalités DTMF sont détectées avec SIP sous certaines conditions. Désactivé Pas de détention des tonalités DTMF.	-

Remarque

La centrale d'alarme traite les différents types de communications dans l'ordre suivant.

1. AES/TS Reporting
2. E-mail
3. Appel Soins de santé (transmission de protocole)
4. SMS via GSM
5. Transmetteur vocal
6. SMS via RTC

La notification Push est independante de cette sequence et peut survenir à tout moment.

TS Reporting

Désignation/Fonction	Explication (case à cocher)
Tél. destinataire #	Lorsque vous cliquez sur ce champ, les destinataires créés dans le réseau téléphonique (contacts) apparaissent. Sélectionnez un destinataire avec le numéro de téléphone correspondant.
Destinataire IP #	Lorsque vous cliquez sur ce champ, les destinataires créés dans le réseau téléphonique (contacts) apparaissent. Sélectionnez un destinataire avec l'adresse IP correspondante.
Port	À droite, à côté des destinataires IP, indique le numéro de port que l'AES/TS vous a donné pour cette adresse IP.

Remarque

Les contacts / destinataires utilisés pour la connexion à la station de contrôle ne sont plus « visibles » dans le repertoire téléphonique du menu utilisé. Pour des raisons de conformité avec la norme EN50131, les utilisateurs de niveau 2 (niveau d'accès 2) n'ont pas le droit de modifier la connexion à la station de contrôle.

Désignation/Fonction	Explication (case à cocher)
ID client part#	Champ de saisie d'un ID client à 6 chiffres pour la partition correspondanteCID utilise un ID client à 4 chiffresAvec Format rapide, vous pouvez utiliser des ID client à quatre, cinq ou six chiffres. La centrale d'alarme ajoute un zéro au début pour convertir les ID client à cinq chiffres en codes à six chiffres.La centrale d'alarme ne modifie pas les ID client à quatre et six chiffres.

TS Reporting, canaux FF (uniquement avec le protocole "Format rap.")

Désignation/Fonction	Explication (case à cocher)
Canal 1 à 8	Liste déroulante de sélection :
	• Non utilisé	• Alarme Alarme
	• Alarme Intrusion	• Boîtier clé
	• Conf. Alarme Intrusion	• Sabotage
	• Alarme Intrusion TB1	• RF Supervision
	• Alarme Intrusion TB2	• RF Brouillage
	• Alarme Intrusion TB3	• RF Pile faible
	• Alarme Intrusion TB4	• Défaut secteur
	• Alarme anti-aggression	• Défaut général
	• Confirmer alarme agression	• Début/Fin
	• Code contrainte	• Début
	• Alarme confirmée	• Fin
	• Incendie	• Zones isolées (lors arm.)
	• Technique	• Zones isolées (système)
	• Alarme annulation
Programmation Usine	Canal 1	Incendie
	Canal 2	Alarme anti-agression
	Canal 3	Alarme Intrusion
	Canal 4	Début/Fin
	Canal 5	Zones isolées (lors arm.)
	Canal 6	Sabotage
	Canal 7	Alarme confirmée
	Canal 8	Défaut général

TS Reporting, événements CID/SIA (avec tous les protocoles SAUF "Format rap.")

Désignation/Fonction	Explication (case à cocher)
Incendie	Activé
Alarme Alarme	L'événement sélectionné est transmis à la STS.
Technique	Désactivé
Armement/Désarmement	L'événement sélectionné n'est pas transmis à la STS.
Remise à zéro
Exclusion
RF Supervision
Batt.Rad. /PSU
Défaut secteur
Mode installateur
RAZ heures/date
Alarme anti-aggression
Alarme Intrusion
Sabotages
Act. interne
Sortie timeout
Boîtier clé
RF Brouillage

Batt. centrale

Anomalies

Codeutil.changé

TS Reporting, plus

Désignation/Fonction	Explication (case à cocher)
Restaurations	Si un événement entraîne une notification de la STS, deux informations sont transmises à la STS : • le type et l'heure/la date de l'événement déclencheur • la réinitialisation de l'événement la réinitialisation de l'événement est une "restauration". Activé Les informations sur la réinitialisation d'un événement (restauration) sont transmises à la STS. Désactivé Les informations sur la réinitialisation d'un événement (restauration) ne sont pas transmises à la STS.
21CN temps acquis	Une liaison téléphonique analogue avec la STS, établie via les nouveaux réseaux téléphoniques publics, peut exiger pour la transmission avec confirmation via le protocole Format rapide, plus de temps qu'une liaison téléphonique analogue classique. Cette option permet de régler le temps d'attente de la confirmation. Liste déroulante de sélection : • 400 ms • 500 ms • 600 ms • 700 ms • 800 ms • 900 ms • 1.000 ms • 1.100 ms • 1.200 ms

Désignation/Fonction	Explication (case à cocher)
Transm. désarmée	ActivéLa centrale d'alarme transmet tous les messages d'état à la STS, que la centrale soit activée ou désactivée.DésactivéLa centrale d'alarme transmet les sabotages, panne secteur et les autres messages d'état à la STS en cas d'activation. En cas de désactivation, les messages d'état ne sont pas transmis à la STS.
Réarm.Transm.Intrusion	S'affiche uniquement si « Système → Confirmation → Mode confirm. = Basique » et « Protocole → transmission = Format rap. »)ActivéLa centrale d'alarme réactive le canal 3 dés que la durée sirène s'est écoulée.Après réactivation du canal 3, un événement peut être à nouveau transmis dés qu'il est déclenché. Le système isole automatiquement les zones déclenchées.Remarque: Si une zone entrée/sortie est déclenchée, le canal 3 est activé à la fin du temps entrée/sortie programmé.DésactivéLe canal 3 reste actif jusqu'à ce qu'un utilisateur ou un installer remette à zéro la centrale.
Appel de stat.	ActivéL'appel de test dynamique est activé.DésactivéL'appel de test dynamique est désactivé. La liste déroulante "Appel test stat." s'affiche.
Priorité transmission	Définissez ici dansquel ordre sont utilisées les voies de transmission.Ethernet 1, 2, 3 ou NonRTC 1, 2, 3 ou NonGSM 1, 2, 3 ou NonRemarque:Le protocole DC-09 basé sur IP est automatiquement utilisé par la centrale lorsqu cette dernière utilise le standard Ethernet (LAN) pour la communication sortante. Ce faisant, les données des protocoles classiques sont regroupées en paquets IP et transmissions.L'annexe « Protocoles AES / TS Reporting »
Appel de test stat.Uniquement désactivé avec "Appel de test dyn".	Listedéroulante de sélection:BloquéJournalierHebdomadaireMensuel
RÉGLER HEUREUniquement avec "Appel test stat."JournalierHebdomadaireMensuel	Champ de saisie de l'heure de l'appoint test journalier (hh:mm)
RÉGLER JOURUniquement avec "Appel test stat."· Hebdomadaire	Liste déroulante de sélection :DimancheLundiMardiMercrediJeudiVendrediSamedi
RÉGLER JOURUniquement avec"Appel test stat."· Mensuel	Champ de saisie du jour du mois où doit être effectué l'appoint test(1 - 31)

Urgence de soin

Désignation/Fonction	Explication (case à cocher)
Mode appel	Liste déroulante de sélection : • Bloqué • Simple • Alternatif
personnalisé	Liste déroulante de sélection : • Scancom • Scanfast • Tunstall
Priorité transmission	Définissez ici dans quel ordre sont utilisées les voies de transmission : • RTC 1, 2 ou Non • GSM 1, 2 ou Non
21CN temps acquis	Une liaison téléphonique analogue avec la STS, établie via les nouveaux réseaux téléphoniques publics, peut exiger pour la transmission avec confirmation via le protocole Format rapide, plus de temps qu'une liaison téléphonique analogue classique. Cette option permet de régler le temps d'attente de la confirmation. Liste déroulante de sclerosis : • 400 ms 500 ms • 600 ms 700 ms • 800 ms 900 ms • 1.000 ms 1.100 ms • 1.200 ms
Acquit d'appel	Activé

La transmission d'alarme de l'appei soins de sanede doit etre confirmee par le destinataire

en appuyant sur la touche DTMF "5"; à défaut les appeals sont répétés.

Désactéve

Si la fonction est désactivée, l'appeil d'urgence est considéré comme transmis lorsque la ligne appelée est décrochée.

Appel soins de santé, repertoire tél.

Désignation/Fonction

Tél. destinataires 1 à 2

Explication (case à cocher)

Après avoir cliqué sur le champ de sélection, une fenêtre contextuelle s'ouvre dans laquelle le numéro de téléphone du destinataire peut être sélectionné parmi les contacts.

Appel soins de santé, ID client

Désignation/Fonction

ID client part#

Explication (case à cocher)

Enregistrement d'un ID client à 8 chiffres (configuration par défaut = 00000000) pour la connexion à un centre d'appliers soins de santé ou une station de télésurveillance pour la partition correspondante.

Transmetteur vocal

Désignation/Fonction	Explication (case à cocher)
Autorisé	Activé La fonction de transmetteur vocal est disponible. Désactivé La fonction de transmetteur vocal n'est pas disponible.
Priorité transmission	Définissez ici dans quel ordre sont utilisées les voies de transmission. • Ethernet 1, 2, 3 ou Non • RTC 1, 2, 3 ou Non • GSM 1, 2, 3 ou Non
Acquit d'appoint	Activé La transmission d'alarme doit être confirmée par le destinataire avec "5" ou "9". Appuyez sur la touche DTMF « 5 » : les appeals à ces numérios sont terminés. À défaut, les appeals sont répétés et d'autres numérios sont appelés. Appuyez sur la touche DTMF « 9 » : la procédure d'appoint de la centrale d'alarme est terminée. i Remarque Pour la VoIP, il faut en outre avoir activé RFC 2833 D'étection DTMF. Désactivé Si la fonction est désactivée, l'appeal est considéré comme transmis lorsque la ligne appelée est décrochée.

Transmetteur vocal, événement

Désignation/Fonction

Explication (case à cocher)

Événement #

Aucun
- Alarme Intrusion
- Alarme aggression

Alarmes de panique et utilisation du code menace

Incendie
- Alarme Alarme
- Urgence soins
Inactivité soins
- Technique
- Défaut test détector
- Défaut secteur
- Sabotage
Brouillage

Transmetteur vocal, destinations

Désignation/Fonction

Explication (case à cocher)

Destinatoire #

Après avoir cliqué sur le champ de sélection, une fenêtre contextuelle s'ouvre dans laquelle le numéro de téléphone souhaité ou le SIP ID d'un destinataire peut être sélectionné parmi les contacts.

SMS

Désignation/Fonction	Explication (case à cocher)
Autorisé	ActivéLa fonction SMS est disponible.DésactivéLa fonction SMS n'est pas disponible.
Priorité transmission	Définissez ici dansquel ordre sont utilisées les voies de transmission.RTC1, 2, 3 ou NonGSM1, 2, 3 ou Non

SMS, événement

Désignation/Fonction

Explication (case à cocher)

Message #

Après avoir cliqué sur le champ de sélection, une fenêtre contextuelle s'ouvre dans laquelle l'évenement souhaité du message 1 à 4 peut être sélectionné.

• Sabotages
• Alarmes
  MES/MHS
• Systeme

SMS, destinations

Désignation/Fonction

Explication (case à cocher)

Message #

Après avoir cliqué sur le champ de selection, une fenêtre contextuelle s'ouvre dans laquelle le numéro de téléphone du destinataire peut être sélectionné parmi les contacts.

SMS, destinations, message

Désignation/Fonction

Tél. destinatrice #

Explication (case à cocher)

Sélection du destinatère 1 à 8 pour le message 1 à 4.

SMS, destinations, message, téléphone destinataires

SMS, messages

SMS, SMS RTC

Remarque

Si vous n'avez pasinstallé de module GSM, mais souhaitez envoyer des messages SMS via la ligne RTC, vous nevez programmer des données supplémentaires dans ce menu.

Il est possible d'envoyer des SMS sur de nombreuses lignes fixes.

La connexion doit cependant etre activée et tous les dispositifs de telecommunication commutes situés entre le point de terminaison ou la 1ere prise TAE et la centrale sans fil doivent prendre en charge la fonction CLIP.

Désignation/Fonction

Personalisé

Explication (case à cocher)

Sélectionnez le protocole que le centre de services SMS vous a indiqué.

Menu déroulant avec les options de sélection suivantes :

TAP 8N1
TAP 7E1
UCP 8N1
UCP 7E1
ETSI Protocole 1

Désignation/Fonction	Explication (case à cocher)
Service n° tél	Indiquez ici le numéro d'appoint du centre de services (F-SMSC) qui vous a été fourni. Le numéro d'appoint du centre de services et le protocole doivent correspondre. Adressez-vous au service technique du fournisseur d'accès que vous souhaitez utiliser. Lorsque vous demandez le numéro du centre de services, besoin que ql protocole il utiliser. Enregistrez le numéro d'appoint SMSC (nummer de la centrale des SMS du réseau fixe). Les numérios nationaux figurent dans l'annexe dans "Notifications par SMS". Remarque i Pour l'envoi de SMS à partir du réseau GSM (par le module GSM), le numéro de la centrale SMS du fournisseur correspondant figure déjà sur la carte SIM. Au besoin, vous pouvez vérifier le numéro enregistrré avec un téléphone portable. Vous trouverez une sélection dans l'annexe dans "Notifications par SMS", seconde partie.
Mon n° tél	Certain centres de services ou protocooles ont besoin du numéro appelant avant d'accepter la demande de traitement d'un message SMS. (Permet également la facturation claire des messages SMS.) Entrez ici le numéro d'appoint de la ligne de réseau fixe de la Secvest. Uniquement disponible si l'un des protocoles UCP suivants a été sélectionné dans le menu déroulant : • UCP 8N1 • UCP 7E1

E-mail

Désignation/Fonction	Explication (case à cocher)
Autorisé	Activé La fonction e-mail est disponible. Désvactif La fonction e-mail n'est pas disponible.
Priorité transmission	Définissez ici dans quel ordre sont utilisées les voies de transmission. • Ethernet 1, 2, 3 ou Non

E-mail, événement

Désignation/Fonction

Explication (case à cocher)

Message #

Après avoir cliqué sur le champ de selection, une fenêtre contextuelle s'ouvre dans laquelle l'évenement souhaité du message 1 à 4 peut être sélectionné :

• Sabotages
• Alarmes
  MES/MHS
• Systeme

Désignation/Fonction

Explication (case à cocher)

Message #

Après avoir cliqué sur le champ de sélection, une fenêtre contextuelle s'ouvre dans laquelle l'adresse e-mail souhaitation d'un destinataire peut être sélectionné parmi les contacts.

E-mail, messages

Options de communication

Tempo Ethernet ligne	Délai de réaction en secondes de la centrale d'alarme en cas de défaut de la connexion Internet.
Tempo RTC ligne	Délai de réaction en secondes de la centrale d'alarme en cas de défaut de la ligne téléphonique.
Tempo GSM ligne (Uniquement avec un module GSM)	Délai de réaction en secondes de la centrale d'alarme en cas de défaut de la connexion GSM.
GSM sans RTC (Uniquement avec un module GSM)	ActivéSélectionnez "Activé" pour que le premier chiffre du numéro de téléphone enregistrédans le réseau téléphonique ne soit pas composé en cas de connexion GSM.Si vous foulez téléphoner via un PBX vers le réseau téléphonique public, vous doivent entre l'indicatif réseau (nummer de ligne réseau) avant de composer le numéro de téléphone.Dans ce cas, l'indicatif réseau doit se trouver en 1ère position dans le réseau téléphonique de la centrale d'alarme.Vient ensuite le numéro d'appoint de destination.Les individats réseau s'obtiennent auprès de l'administrateur du PBX ou dans la notice du PBX.Généralement, c'est le "0". En Grande-Bretagne, c'est le plus souvent le "9".Format du numéro de téléphone : "0 0123 4567890".La centrale d'alarme peut également également raccordée à un poste analogique supplémentaire d'un PBX.Ce poste supplémentaire ne doit pas être obligatoirement commuté sur l'accès au réseau automatique.DésactivéSi vous utilisez un poste supplémentaire d'un PBX qui estprogrammé sur l'accès automatique au réseau ou une connexion téléphonique analogique normale, sélectionnez "Déactivé".Le réglage "GSM sans RTC=activé" a des conséquences sur les nombres d'appoint :TS ReportingUrgence de soinTransmetteur vocallNormalement, l'envoi de SMS s'effectue uniquement par GSM. Dans le réseau téléphonique, enregistrez le numéro normal de destination :Format du numéro de téléphone : "0123 4567890".Dans une installation à postes supplémentaires PBX, la centrale d'alarme est raccordée à un poste supplémentaire analogique sans accès au réseau automatique.Si vous souhaitez réaliser un envoi de SMS qui commence au niveau de la connexion analogique de la centrale d'alme,dans :Mode installerur → Transmission → SMS → SMS RTC → Service n°TEL.programesz l'indicatif réseau avant le numéro de téléphone du centre de services.Format du numéro de téléphone : "0 0123 4567890".

Désignation/Fonction	Explication (case à cocher)
Appel entrantCommande	iRemarqueLe chapitre 11.4 « Utilisation par téléphone » du manuel d'utiliser décrit les combinaisons de touches du téléphone et les fonctions correspondantes.Activési cette option est activée, l'utiliser peut appeler la centrale d'alarme à distance.Une fois que l'utiliser a envoyé à distance un code d'accès à la centrale sans fil pour s'identifier, il peut exécuter des commandes à l'aide de son clavier téléphonique.Désactivési cette option est activée, l'utiliser ne peut plus appeler la centrale d'alarme à distance.Sélectionné quand la centrale sans fil accepte un appel.3 sonneries5 sonneries7 sonneries10 sonneries15 sonneries255 sonneriesRemarquereGénéz la valeur sur 255 pour que la centrale ne prenne jamais l'appeil.Réglez la valeur sur 255 pour que la centrale ne prenne jamais l'appeil.Réponse après 1 sonnerie(Uniquement si "Contrôle appel entrant" est activé)	Si la fonction est activée, la connexion de configuration à distance s'effectue par étapes.Le téléphone appelle la centrale d'alarme, laisse sonner deux fois et raccroche.La centrale est activée pour la réponse.Au prochain appel, la centrale sans fil répond dans un-delai de 10 à 90 secondes.La fonction "Sonneries avant réponse" est alors ignoreré.DésactivésSi cette fonction est désactivée, la fonction "Sonneries avant réponse" décroche en cas d'applen entrant.

Contacts

Jusqu'à 12 destinataires des messages peuvent être définis dans cette zone.

Un clc sur un utiliseur dans la vue d'ensemble des destinataires ouvre le profil de contact correspondant. Entrez maintainant les données correspondantes

Version logicielle < 2.00.00

Version logicielle > = 2.00.00

Des partitions peuvent être affectées au destinataire.

Cela signifie que le destinataires ne recoit un message que lorsqu'un événement survient dans la partition sélectionnée.

Remarque

Cette affectation de partition s'applique uniquement au transmetteur vocal, aux SMS et aux e-mails, pas à la connexion AES/NSL.

Remarque

Les événements sans référence directe à une partition (par ex. fonctionnalité touches doubles sur la centrale d'alarme pour incendie, panique, Médical et appel soins de santé) sont affectés à la partition 1.

Remarque

Panique (telecommande), panique (emetteur d'appld'urgence), medical (emetteur d'appld'urgence) et appel soins de sanct (emetteur d'appld'urgence)

Les événements émanant de ces composants spécifiques à l'utilisateur sont transmis aux destinataires pour lesquels les partitions sélectionnées concordent avec l'autorisation de partition de l'utilisateur.

Remarque

Clavier de commande sans fil

Fonctionnalité touches doubles pour incendie, panique, Médical et appel soins de santé

Les événements émanant de ces composants sont transmis aux destinataires pour lesquels les partitions sélectionnées concordent avec l'affection de partition du clavier de commande.

Remarque

IDutilisateurID (utilisateur)

Format

Versionlogicielle 三 = 2.00.00

Numero de téléphone

[phone]

ID lorsque la destination a un compte auprès du même fournisseur de services SIP

9876543

Version logicielle < 2.00.00

Numero de téléphone

[e-mail]

sipgate.de est le fournisseur de services SIP propre, comme Nom serveur SIP

ID lorsque la destination a un compte auprès du même fournisseur de services SIP

[e-mail]

Urgence de soin

Désignation/Fonction	Explication (case à cocher)
Début temps de surveillance	Début de la surveillance de soins (hh:mm).
Fin temps de surveillance	Fin de la surveillance de soins (hh:mm).
Intervalle de surveillance	Intervalle en heures.
Volume longue	Volume de l'announce vocale.

Test

Sélectionnez la fonction correspondante.

Via l'interface Web avec version logicielle > = 2.00.00

Le tableau ci-après présente une vue d'ensemble des différentes fonctions.

Remarque

Appels de test à des destinataires externes. Veuillez le mentionner au préalable et indiquer qu'il s'agit d'un appel de test. Appel de test, par ex. station de contrôle, appels vocaux, SMS, e-mail.

Fonction	Signification
Test de détention	Carillon • On : Une tonalité vous indique lorsque vous actionnez un détector. • Off : Aucune tonalité ne retentit.
	Ici, vous pouvez tester tous les détecteurs de la centrale. Les zones d'alarme peuvent être sélectionnées individuellement sous Test. Activez maintainant un par un tous les détecteurs installés. Lorsqu'un détector est identifié, la centrale d'alarme émet un signal sonore double. La colonne Alarme indique si un détector a détecté une alarme. La colonne Sabotage indique si un contact anti-sabotage s'est déclenché.

Test de détction suite)	Rapport Les résultats du test peuvent aussi être imprimés et enregistrrés dans l'interface Web.
	Méris Ténote
	http://[e-mail] web.testreport.aspx
	Test de marche Rapport Diana Secret
	Début 13:28 02/11/2016
	Fu 13:29 02/11/2016
	Nombre Num Type Alarms Sabatage RSSI
	Z101 IP "Mau Donne" Alarms instantel tempo sortir
	Z201 RADIO SMK Alarms instantel tempo sortir
	Z202 RADIO TSIS 96" Alarms instantel tempo sortir
	Z203 RADIO "Saske" Alarms Fou
	Centrale Système Ici, vous pouvez tester tous les détecteurs de la centrale. Activez Maintenant un par un tous les détecteurs installés. Lorsqu'un détector est identifié, la centrale d'alarme émet un signal sonore double. Le déclenchement éventuel d'un contact anti-sabotage (S) et/ou d'une alarme (A) s'affiche également. Dans la partie supérieure de l'écran s'affiche le nombre de zones qui doivent encore être testées (alarme et sabotage). Lorsque vous ave testé tous les détecteurs, la centrale indique Zones toutes testées. Partitions · Ici, vous pouvez tester les détecteurs d'une partition. ·Après avoir sélectionné les partitions, seuils les détecteurs des partitions sélectionnées s'affichent. Zones d'alarme ·Vouces possvez tester ici les détecteurs sélectionnés. La liste de tous les détecteurs s'affiche. Avec Oui, sélectionnez les détecteurs que vous souhaitez tester.
Clavier	Il est possible de tester le clavier à la fois sur la centrale d'alarme et dans l'interface Web. Activez successivement toutes les touches du panneau de commande. Le signe ou la fonction de la touche s'affiche en réponse. Appuyez simultanément sur les doubles touches (feu, agression, appel Médical d'urgence ou appel soins de santé) pour les tester. La fonction de la combinaison de touches s'affiche en réponse.
	Test | Clavier Presser Touches pour test:
	6 9 9 2 Tché Armement Système 1 Touchedes Feu 6 Touchedes Aggression 9 Touchedes Ap.Urg.Méd. 9
	Version logicielle >= 2.01.08 Appuyez simultanément sur les doubles touches (touches de menu gauche et droit) pour les tester. La fonction de la combinaison de touches s'affiche en réponse. Remarque Le mode de nettoyage n'est pas exécuté ici. Vous trouverez des détails sur le mode de nettoyage dans le manuel d'utilisation.
Sirènes et avertisseurs	Le test des sirènes et avertisseurs s'effectue de la même manière dans l'interface Web et sur la centrale d'alarme. Sirènes int. • Les émetteurs de la centrale d'alarme, du module d'information, de la sirène d'intérieur et de l'élement de commande radio sont commandés. Sirènes radio ext. • Les émetteurs des sirènes extérieures radio sont commandés. Module sirènes • Les émetteurs des sirènes extérieures sont commandés. Sirène extérieure associée au module universal (WAM) en tant que "module sirènes". Haut-parleur • Sélectionnez « Lecture/Arrêt » pour dire successivement tous les messages enregistrrés dans le système.

Test | Claviers Radio Presser Touches pour test:

Tche Armament Systeme Système Touche Arm Partial Interrog. stat

Tche Desarmment Systeme Touches Feu

Touches Agricssion Touches Ap. Urq. Med. Touches Solns de Santé

Fonction	Signification
Verrous de porte	Le test des verrous de portes s'effectue de la même manière dans l'interface Web et sur la centrale d'alarme.Sélectionnez le verrou de portet à tester.Actionnez le verrou de porte.Après l'ouverture, l'écran affiche "Non Verrouillée".Après la fermetre, l'écran affiche "Verrouillée".Secvest Key : appuyez sur le bouton puis verrouille.Verrou de portes supplémentaire : n'appuyez pas sur le bouton mais verrouillez.RemarqueIci, vous pouvez vérifier si le commutateur DIP 3 de la « Secvest Key » est bien régle par rapport àla butée de portela puissance du signal s'affiche également.La signification du chiffre situé devant et dans la parenthèse est fournie dans l'explicationde la puissance du signal.
Puissance du signal	Cette option permet de contrôler la puissance du signal reçu par tous les péripériques sans fil.IRemarquePour garantir une bonne communication radio, veilles à avoir une puissance de signal supérieure à la valeur 3. Lors du test, la puissance de réception est réduite de 6 dB. La centrale d'alarme sans fil Secvest a une sensibilité d'environ -110 dBm,pour un rapport signal/bruit pondéré de 12 dB.Pour l'affichage de la puissance du signal sur la centrale Secvest, les valeurs de niveau suivantes s'appliquent :0 < -101 dBm1 < -98 dBm2 < -95 dBm3 < -92 dBm4 < -89 dBm5 < -86 dBm6 < -83 dBm7 < -80 dBm8 < -77 dBm9 ≥ -77 dBmLe chiffre qui précède la parenthèse correspond à la puissance du dernier signal reçu.Lé chiffre dans la parenthèse correspond à la puissance de signal la plus faible après ladernière réinitialisation.La centrale d'alarme enregistre les puissances de signal reçu même lorsque vous n'êtespas dans ce menu.Version logicielle <2.00.00La puissance du signal répété par le WAM est identique à celle du WAM correspondant.C'est la raison pour laquelle vous nevez utiliser l'affichage de la puissance de signal pourle WAM correspondant pour recevoir également des informations sur la puissance dessignaux répétés des péripériques sans fil.Version logicielle >=2.00.00La puissance du signal direct des composants correspondants est visible dans la colonnde droite (WEB colonne Direct).
	La puissance du signal repété par le WAM ou par le répêuteur RF est visible dans la colonne de gauche (WEB colonne Répé教師).
	Réinitialisation des puissances de signal pour commencer une nouvelle mesure. WEB Cliquez sur la ligne des composants souhaités et suivez les instructions qui apparaissent à l'écran. Cliquez sur « Réinitialiser TOUS » et suivez les instructions qui apparaissent à l'écran. Les puissances de signal enregistrées sont alors supprimées de la liste complète correspondante. Centrale Touche # Appuyez sur cette touche pour supprimer les puissances de signal enregistrées des péripériques sélectionnés. Touche * Appuyez sur cette touche pour supprimer les puissances de signal enregistrées de la liste complète correspondante.
Puissances de signal (suite)	Décteur L'écran affiche les puissances de signal de chaque détecteur programme. Version logicielle <2.00.00 Les noms de zone d'alarme s'affichent. Pour voir les numérios de zone, appuyez sur la touche de menu droite. Clavier de commande sans fil L'écran affiche la puissance de signal de chaque élément de commande programmé. Sirenes d'extérieur L'écran affiche la puissance de signal de chaque sirène extérieure sans fil programmée. WAM L'écran affiche la puissance de signal de chaque WAM programmé. Verrous de portel L'écran affiche la puissance de signal de chaque verrou de porte programmé. Répéateur RF (centrale d'alarme uniquement) L'écran affiche la puissance de signal de chaque répéateur RF programmé. Vous trouvez ci-dessous, au niveau de Répéateur RF, des explications sur les affichages sur le WEB. Périphériques répéateur RF (centrale d'alarme uniquement) L'écran affiche sur le répéateur RF la puissance de signal de chaque péripérique attribué pour le répéateur RF correspondant. Vous trouvez ci-dessous, au niveau de Répéateur RF, des explications sur les affichages sur le WEB. Répéter centrale d'alarme Vous trouvez ici la puissance du signal des messages reçus sur le répéuteur de la centrale d'alarme. Répéter détecteurs Vous trouvez ici les puissances de signal des messages reçus sur le répéuteur des détecteurs.
	Rétpeter cláviers de commande sans fil Vous trouvez ici les puissances de signal des messages reçus sur le répéteur des claviers de commande sans fil. Rétpeter sirènes d'extérieur Vous trouvez ici les puissances de signal des messages reçus sur le répéteur des sirènes d'extérieur. Rétpeter verrous de porte Vous trouvez ici les puissances de signal des messages reçus sur le répéteur des verrous de porte.
Sorties	Sorties sans fil • Cette fonction permet de contrôle toutes les sorties radio programmesées. Sorties filaires • cette fonction permet de contrôle toutes les sorties filaires programmesées. Une fois que vous avez quitté le menu, toutes les sorties évientuellement commutées reviennent à l'état de baseprogrammé.
Badge	Le test des badges s'effectue de la même manière dans l'interface Web et sur la centrale d'alarme. Passez le badge sur la zone de lecture dans la partie inférieure de la centrale d'alarme (à hauteur du logo ABUS). Vous pouze voir • quel utiliseur est assigné à ce badge ou • que ce badge est inconnu de la centrale d'alarme
Fonction	Signification
Télécommandes	Le test de la télécommande s'effectue de la même manière dans l'interface Web et sur la centrale d'alarme.Appuyez sur n'importe qu'elle touche de la télécommande.L'écran affiche :· le numéro séquentiel de la télécommande· une dette ou un caractère correspondant à la touche enforcéeA = touche d'activation (verrou fermé) * = touche d'activation interne ou de commutation d'une sortie de type « Défini par U » (*) ? = touche de consultation de l'état (?)D = touche de désactivation (verrou ouvert)· àquel utiliser est assignée cette télécommande· la fonction de la touche enforcée- Tout activer- Activ. int. ou Sortie ON (Off ou Commuter) xyz- Interrog. état- Tout désactiver· la puissance du signal reçu (RSSI)ExempleFB001,D:utilisateur 002Tout est désactivéRSSI : 9
Émetteur d'appeld'urgence	Le test de la télécommande s'effectue de la même manière dans l'interface Web et sur la centrale d'alarme.Appuyez sur la touche d'un medaillon.L'écran affiche· àquel utiliser est assigné cet émetteur d'appoint d'urgence· la fonction exécutée par cet émetteur d'appoint d'urgenceAA = alarmé agression Médical = appel Médical d'urgenceAlarme ASS = appel soins de santé· la puissance du signal reçu (RSSI)ExempleUtilisateur : Utilisateur 002Fonc : MédicalRSSI : 9
TS Reporting	Le test de la fonction TS Reporting s'effectue de la même manière dans l'interface Web et sur la centrale d'alarme.TS Reporting doit être activé et les contacts doivent être enregistrés dans le réseau téléphonique.Mode installateur->Transmission->TS Reporting ->Mode appel ->Simple(ou altern.)La liste des voies de transmission raccordées disponibles s'affiche :Ethernet• Àpres la sélection, les 2 destinataires programmés possibles (destinatère IP 1, destinataire IP 2) s'affichent avec le nom de contact depuis le réseau téléphonique enregistré.Défilez jusqu'àu contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web.La centrale envoie un appel test à ce destinatère.L'événement test est transmis selon le protocole défini.RTC• Àpres la sélection, les 2 destinataires programmes possibles (destinatère tél. 1, destinataire tél. 2) s'affichent avec le nom de contact depuis le réseau téléphonique enregistré.Défilez jusqu'àu contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web.La centrale envoie un appel test à ce destinatère.L'événement test est transmis selon le protocole défini.GSM• Àpres la sélection, les 2 destinataires programmes possibles (destinatère tél. 1, destinataire tél. 2) s'affichent avec le nom de contact depuis le réseau téléphonique enregistré.Défilez jusqu'àu contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web.La centrale envoie un appel Test à ce destinatère.L'événement test est transmis selon le protocole défini.Pendant l'appoint test, l'écran affiche une suite de messages de progression.Si l'appoint test a échoué, l'écran affiche un message court précisantla cause de l'erreur.
Transmissions | Appel Soins de Santé
Mode d'appoint	*Bloqué ▼ Protocole *Scancom
Priorité Transm.	Acquit d'appoint √
21CN Tempes Acquis	*800ms ▼
Réponse tel.	ID Client
Destinatatoire Tél. 1	None
Destinatatoire Tél. 2	None
Pendant l'appoint test, l'écran affiche une suite de messages de progression. Si l'appoint test a échoué, l'écran affiche un message court précisant la cause de l'erreur.
Fonction	Signification
Transmetteur vocal	Le transmetteur vocal doit être activé.Mode installateur->Transmission->Transmetteur vocal->Mode d'appoint ->AutoriséLa liste des voies de transmission raccordées disponibles s'afficheEthernetAprès la sélection, entrez un ID Utilisateur SIP valide.Par ex. [e-mail] sur la touche "OK".La centrale d'alarme établit une connexion avec ce raccordement. Si l'appoint est accepté par ce destinataire, celui-ci entend le "Message principal" et le "Message 1" jusqu'au "Message 4".Version logicielle >=2.00.00Après la sélection, les destinataires programmés s'affichent avec le nom de contact depuis le répertoire téléphonique enregistré.Défilez jusqu'au contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web.La centrale envoie un appel test à ce destinataire.RTCAprès cette sélection, entrez un numéro d'appoint.Appuyez sur la touche "OK".La centrale d'alarme établit une connexion avec ce raccordement. Si l'appoint est accepté par ce destinataire, celui-ci entend le "Message principal" et le "Message 1" jusqu'au "Message 4".Version logicielle >=2.00.00Après la sélection, les destinataires programmés s'affichent avec le nom de contact depuis le répertoire téléphone enregistré.Défilez jusqu'au contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web.La centrale envoie un appel test à ce destinataire.GSMAprès cette sélection, entrez un numéro d'appoint.Appuyez sur la touche "OK".La centrale d'alarme établit une connexion avec ce raccordement. Si l'appoint est accepté par ce destinataire, celui-ci entend le "Message principal" et le "Message 1" jusqu'au "Message 4".Version logicielle >=2.00.00Après la sélection, les destinataires programmés s affichent avec le nom de contact depuis le répertoire téléphonique enregistré.Défilez jusqu'au contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web.La centrale envoie un appel test à ce destinataire.Si l'accuitement d'appoint est activé :La sélection de Mode installateur->Transmission->Transmetteur vocal->Acquittement d'appoint->Autorisé permet au destinataire d'acquitter et de terminer l'appoint avec 5 ou 9.Pendant l'appoint test, l'écran affiche une suite de messages de progression.Si l'appoint test a échoué, l'écran affiche un message court précisant la cause de l'erreur.
SMS	Les SMS doivent être activés et les contacts doivent être enregistrés dans le réseau téléphonique : Mode installateur->Transmission->SMS->Mode d'applé ->Autorisé La liste des voies de transmission raccordées disponibles s'affiche : RTC • Àpres la sélection, les destinataires programmés possibles s'affichent avec le nom de contact depuis le réseau téléphonique enregistré. • Défilez jusqu'àu contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web. • La centrale d'alarme envoie un SMS test à ce destinataire. GSM • Àpres la sélection, les destinataires programmés possibles s'affichent avec le nom de contact depuis le réseau téléphonique enregistré. • Défilez jusqu'àu contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web. • La centrale d'alarme envoie un SMS test à ce destinataire. • Le destinatère reçoit un SMS sous la forme suivante : <Message principal> : 10:56 21/01/2015 Appel de test SMS • Pendant l'applé test, l'écran affiche une suite de messages de progression. • Si l'applé test a échoué, l'écran affiche un message court précisant la cause de l'erreur.
E-mail	L'e-mail doit être activé et les contacts doivent être enregistrés dans le réseau téléphonique : Mode installateur->Transmission->E-mail->Mode d'applé ->Autorisé • Àpres la sélection, les destinataires programmés possibles s'affichent avec le nom de contact depuis le réseau téléphonique enregistré. • Défilez jusqu'àu contact souhaité. Appuyez sur la touche « Sélectionner » ou « Démarrer » dans l'interface Web. • La centrale d'alarme envoie un e-mail à ce destinataire. • Le destinatère reçoit un e-mail sous la forme suivante : Objet : <Message principal> : E-mail de test appel Texte : <Message principal> : 11:09 21/01/2015 E-mail de test • Pendant l'applé test, l'écran affiche une suite de messages de progression. Si l'applé test a échoué, l'écran affiche un message court précisant la cause de l'erreur.
Résistances zones	Les valeurs de résistance actuelles des zones filaires s'affichent ici. Affichage sur la centrale d'alarme : Les noms de zone s'affichent. Pour voir les numérodes de zone, appuyez sur la touche de menu droite. Testez ici toutes les variantes selon le type de câblage pour savoir si elles répondent aux exigences : • Contact d'alarme ouvert / fermé • Contact anti-sabotage ouvert / fermé • Courts-circuits • (Circuits électriques coupés) ouverts 0k00 correspond à 0 ohm ou NC

Répéteur RF

Vou obtenez ici des informations sur les puissances de signal des péripériques sur le repêuteur. Il s'agit de la puissance de signal sur le repêuteur des messages reçus des péripériques. L'affichage est le même sur la centrale d'alarme et dans l'interface Web.

Cliquez sur la ligne du repêuteur souhaïte. Le message suivant s'affiche ensuite :

Cliquez sur le type de périphérique souhaité. Vous trouvez ci-dessus des détails sur l'affichage de la puissance du signal dans Test -> Puissances de signal.

Répéter centrale d'alarme

Vous trouvez ici 2 affichages.

Répéteur RF

Il s'agit de la puissance du signal du repeteur sur la centrale d'alarme.

Répéter centrale d'alarme

Il s'agit de la puissance du signal de la centrale d'alarme sur le repeteur.

Remarque

Les deux puissances de signal sont similaires. Les puissances de signal Centrale d'alarme->Repéteur et Repéteur->Centrale d'alarme peuvent cependant être légèrement différentes.

Les causes sont les suivantes :

des structures d'antennes différentes pour la centrale d'alarme et le repéteur ; des conditions de propagation des ondes radio différentes dans la direction correspondante.

Répéter détecteurs

Vous trouvez ici les puissances de signal des messages reçus sur le repéteur des déteceurs.

Répéter claviers de commande sans fil

Voutrouvez ici les puissances de signal des messages reçus sur le répéteur des cláviers de commande sans fil.

Répéter sirenés d'extérieur

Voutrouvez ici les puissances de signal des messages reçus sur le repéteur des sirènes d'extérieur.

Répéter verrous de porte

Vous trouvez ici les puissances de signal des messages reçus sur le repéuteur des verrous de porte.

Historique

Dans ce menu, vous pouvez consulter le « journal des événements ».

Le journal des événements contient toutes les données, accompaniesées de la date et de l'heure, concernant la centrale d'alarme.

La mémoire peut contenir jusqu'à 600 entées.

Si elle est pleine, l'évenement le plus ancien est suprimé et replacé par la nouvelle entrée (« principe FiFo »: First in – First out, premier entré, premier sorti). Dans l'annexe, vous trouvrez une vue d'ensemble des entrées de journal possibles.

Clavier virtuel

Le clavier virtuel regroupe toutes les fonctions du clavier et de l'écran de la centrale d'alarme.

Sur la centrale d'alarme, vous appuyez sur les touches correspondantes.

Sur le clavier virtuel, vous cliquez sur les touches correspondantes.

Les affichages de l'écran virtuel correspondent également à ceux de l'écran de la centrale.

Veuillez noter :

Si vous vous étés connecté au serveur Web en tant qu'installateur, vous pouvez acceder au clavier virtuel après avoir saisi un code installer en mode installer.

Si vous vous étés connecté au serveur Web en tant qu'utilisateur/administrateur, vous pouvez acceder au clavier virtuel après avoir saisi un code utiliser dans le menu utilisé.

Annexe

\section*{Caracteristiques techniques}

Généralités

Nom du produit	Secvest
Description du produit	Système d'alarme sans fil
Fabricant	ABUS Security-Center GmbH & Co. KG
Classe d'environnement	II (EN 50131-1 + A1:2009 §7, EN50131-3 §7)
Indice de protection	IP34 (intérieur)
Température de fonctionnement	0 °C à 40 °C
Humidité de l'air, max.	Humidité relative moyenne d'env. 75 % sans condensation
Matériau du boîtier	ABS
Dimensions (L x H x P)	205 x 285 x 48 mm
Poids	1 453 g (sans batteries) 1 543 g (avec une batterie) Poids d'une batterie seule : 90 g

Capacité

Zones d'alarme
Zones IP	36 (version logicielle 1.01.00 et supérieures)modèles de CAMERA ABUS définis, voir annexe sur lesinstructions d'installation « Equipement compatible »
Zones sans fil	48
Zones filaires	4 (2 FILS RFL/DEOL ou 2 FILS NC)2 (4 FILS NC)
Claviers de commande sans fil	8
Sirènes d'extérieur
Sirènes sans fil	4
Sirènes filaires	1
Modules d'informations/Sirènes d'intérieur	∞
WAM	8
Verrous de porte	8
Répéteur RF	4
Nombre de composants par répéteur	10Les télécommandes et les émetteurs d'appoint d'urgence(aggression, Médical, soin) sont toujours répétés.
Sorties
Sorties IP	0
Sorties sans fil	32
Sorties filaires	4
Partitions	4 (chacune avec l'option Act. interne)
Utilisateurs	50
Noms d'utilisateur	50 (+ nom de l'installateur)
Codes utilisé	50 (+ code de l'installateur)
Badges Proximity (clés électroniques)	50 (un par utiliser)
Télécommandes	50 (une ou plusieurs par utiliser)
Émetteur d'alarme panique	50 (un par utiliser)
Émetteur d'appoint d'urgence Médicale	50 (un par utiliser)
Émetteur d'appld'urgence pour soins	50 (un par utilisateur)
Répertoir telephonique	12 contactsNom2 n° tél.1 adresse e-mail1 adresse IP1 identifient VoIP/SIP
Minuteries calendaires activées/désactivées	10 agendas avec 16 événements chacun20 exceptions
Capacité de l'histoire	Jusqu'à 600 événements500 événements prioritaires100 événements non prioritairesSauvegarde dans la mémoire EEPROM (mémoire non volatile,non-volatile memory - NVM), disponible pendant au moins 10 ans sans alimentation électrique.L'intégrality de l'histoire sauvégarde ses enregistrentespendant au moins 10 ans sans alimentation électrique.Remarque :l'histoire est protégé et ne peut pas être supprimé par uninstallateur, un administrateur ou un utilisateur normal.
Horloge interne	1
Haut-parleur	1
Microphone	1
Messages vocaux	33 messages vocaux pour chaque langue installée dans la centrale5 messages enregistrrés par l'utilisateur (transmetteur vocal du mode installerer)Message de localisation de 12 s8 s pour chaque message 1-41 mémox (menu utiliser)30 s58/56 noms de zones (menu utiliser)2 s pour chaque zone6 zones IP48 zones sans fil4/2 zones filaires
Sirène interne	1 (sirène ou avertisseur piezo intégré)Pression acoustique >96 dBA @ 1 m
Modules de communication, enchihables	1
Ports	1x Ethernet1x a/b1x USB1x SD-Card, carte SD
Batteries de secours	2
Écran	3,5", surface efficace 84 mm x 45 mm, LCD 240 x 128 pixels monochrome (niveau de gris), rétroéclairage blanc

Protection et sécurité

Niveau de sécurité	niveau 2 (EN 50131-1 + A1:2009 §6, EN 50131-3 §6)
Classe d'environnement	II (EN 50131-1 + A1:2009)
Sécurité anti-sabotage (detection/protection)	Type B (EN 50131-3 §8.7)
Composants sans fil, distinction	16,777,214 (2²⁴ -2) ID différents par type de périhérique
Surveillance sans fil	Programmable
Codes d'accès	Il n'y a aucun code utilisateur régèle en usine. Il n'y a aucun code administrateur régèle en usine. Version logicielle <=1.01.00 Le code par défaut (utilisateur administrateur : 1234 ou 123456) doit impérativement être modifié au cours de l'installation.
Nombre de codes d'accès	50 + un code installateur
Distinction entre les codes d'accès	10 000 variantes de codes à 4 chiffres (0000-9999) Chaque chiffre de code est un nombre compris entre 0 et 9. 10⁴ = 10x10x10x10 = 10 000 (combinaisons différentes) 1 000 000 variantes de codes à 6 chiffres (000000-999999) Chaque chiffre de code est un nombre compris entre 0 et 9. 10⁶ = 10x10x10x10x10x10 = 1 000 000 (combinaisons différentes)
Nombre de badges deproximity(badges)	50
Distinction entre les badges Proximity	4,294,967,296 (2³², 2^32)
Autorisation temporaire d'accès utilisateur	Aucune possibilité n'a été prévue pour une mise à disposition d'une autorisation temporaire (par ex. code PIN ou badge Proximity valable uniquement pendant une durée limitée ou pour un certain nombre de fois).
Blocage d'accès/du code	Le clavier est bloqué pendant 5 minutes après 3 codes erreés d'affilée. Le clavier est bloqué pendant 5 minutes après 3 badges Proximity d'affilée.
Clés mécaniques
Claviers de commande
Interrupteur à clé sans fil	FUBE50060, FU8165
Distinction entre les clés mécaniques	30 000
Verrous de porte
Verrou de porte supplémentaire	FUFT50010-20, 7010E 7025E
Distinction entre les clés mécaniques	30 000
Cylindre sans fil Secvest Key	FUSK53030-58080, FUBE5XXXX
Distinction entre les clés mécaniques	789 024
Longueur du nom d'utilisateur Web	12 chiffres
Distinction entre les noms d'utilisateur Web	88¹² (215 671 155 821 681 003 462 656, 88^12, >1 000 000) Tous les chiffres peuvent être des caractères alphanumériques et des caractères spéciaux.

	A-Z	26
	a-z	26
	0-9	10
	Espace Apostrophe()::-!&@+_*#	14
	Æ Å Å Ø Ü (majuscule)	6
	Æ Å Å Ø Ü (minuscule)	6
		88 Σ
Cryptage Web	HTTPS SSL version 3/TLS version 1.2 < 2.0.0 : Algorithm de signature : SHA1 >= 2.0.0 : Algorithm de signature : SHA256 (SHA 2)
Compatibilité electromagnétique Résistance electromagnétique	Conforme à EN 50130-4
Compatibilité electromagnétique Émissions parasites électromagnétiques	Conforme à EN 61000-6-3
Sécurité électrique	Conforme à EN 60950-1

Alimentation électrique

Type d'alimentation électrique	Type A relativement à EN 50131-1 §9 et EN 50131-6 §4.1 Secvest contient un bloc d'alimentation intégré (type A). Ce bloc d'alimentation délivre des tensions internes différentes sur les circuits imprimés pour alimenter le circuit en électricité. Au niveau de la sortie AUX 0 V/12 V, ce bloc d'alimentation délivre une tension de 13,8 V avec une intensité max. de 700 mA.
Alimentation/fréquence de service	110 V/230 V CA, 50/60 Hz, (85-265 V CA, 50/60 Hz) 13,8 V CC (13,0-14,5 V CC)
Puisance absorbée / consommation d'énergie maximales	I CA MAX : 430 mA rms @ 85 V CA 190 mA rms @ 230 V CA 170 mA rms @ 265 V CA
Puisance absorbée/consommation d'énergie nominales	6,9 W 6,9 W x 24 x 365 = 60 kWh par an 55 mA rms @ 230 V CA (défini avec 200 mA de charge auxiliaire et batteries complètement chargées 300 mA @ 13,8 V
Défaut entrée Ext CC si	12,5 V OK si 12,7 V
PSU externe	13,0-14,5 V CC, au moins 1,7 A
Consommations électriques typiques	Veille centrale : 100 mA Rétroéclairage désactivé Rétroéclairage : Élevé : 100 mA Moyen : 40 mA Faible : 15 mA
	Sirène interne dans l'alarme et volume max. : 70 mA Veille GSM :15 mA GSM activé : 140 mA Courant de charge par batterie : 220 mA
Alimentation de secours
Batterie	Lithium-ion polymère, 7,4 V
Capacité	2 500 mAh, 18,5 Wh
Durée minimale en mode de secours (temps de veille)	plus de 12 heures plus de 24 heures avec deuxieme batterie en option
Durée de recharge maximale	moins de 72 heures relativement à EN 50131-1 §9 tableau 24
Durée maximale pour recharger la batterie à 80 %	24 heures
Valeur seul de sous-tension de la batterie	7,2 V Défaut « Batterie vide » si < 7,2 V
Protection contre la décharge profonde si	6 +/- 0,2 V
Sortie de l'alimentation électrique auxiliaire	I max. 700 mA (problème ACCI principal < 7) I max. 600 mA (problème ACCI principal >= 7)
	Fonctionnement avec raccordement au réseau électrique (85-265 V CA, 50/60 Hz) 13,9 V max, attente 13,4 V min, pleine charge (@ 700 mA)
	Fonctionnement avec entrée CC @13,0 V 12,8 V max, attente 12,2 V min, pleine charge (@ 700 mA)
	@13,8 V 13,6 V max, attente 13,0 V min, pleine charge (@ 700 mA)
	@14,5 V 14,3 V max, attente 13,7 V min, pleine charge (@ 700 mA)
	iRemarque En cas de coupure de courant, cette sortie n'est pas sauvégardée par la batterie. En cas de coupure de courant, la tension de sortie est de 0 V.
Défaut sortie de l'alimentation électrique auxiliaire si	11,5 V OK si 12,0 V
Protection contre la surtension Tension de déclenchement	Aucune entrée au niveau 2
Surveillance PSU	La surveillance couvre les défauts CA et CC externe. Cela entraîne une notification du début CA ou du début CC externe à la centrale lorsque l'alimentation électrique est perturbée ou coupée. La centrale continue alors de fonctionner sur batterie, mais la centrale et l'utilisateur en sont informés. La surveillance comprend la sous-tension de la batterie Lorsque la batterie est vide, la centrale et l'utilisateur en sont informés et la centrale envoie un message d'alertissement.

Securities

Sécurité réseau (entree CA)	Coupe-circuit (fusible) remplaçable
Désignation	T1AL250V
Caracteristique	T = inerte
Courant nominal	1 A
Capacité de coupure	L = faible
Tension nominale	250 V
Structure	Tube de verre 5 x 20 mm

Transmission de signaux sans fil

Fréquence de fonctionnement	868.6625 MHz
	Conformité aux normes :EN 50131-5-3 Grade 2EN 300 220-1 V.2.1.1EN 300 220-2 V.2.1.1EN 300 220-3 V.1.1.1
	Fréquence réservée aux applications de sécurité
Modulation	FM
Largeur de bande	+/- 10 kHzBas débit, espacement entre canaux 25 kHz
Puisance d'émission	10 mW
Sensibilité	env. -110 dBm
Rapport signal/bruit	12dB
Antenne	Technologie d'antennes duplex intégrée
Portée	Intérieur : env. 30 mDépend des conditions ambantesExtérieur : env. 100 m
Caracteristiques particulières	Identification individuelleContrôle de supervisionDétction brouillage

Lecteur de jour de badges Proximity RFID

Fréquence de fonctionnement	13,56 MHz
	Conformité aux normes :EN 300 330-2
Caractéristiques particulières	Identification individuelle

Raccordements

L	Connexion réseau 110 V/230 V CA, 50/60 Hz, (85-265 V CA, 50/60 Hz) L - Phase (noir ou marron) Conducteur de protection (jaune/vert) N - Conductor neutre (bleu)
- CC IN + 13,8 V	Entrée PSU externe 13,8 V CC, PSU externe d'au moins 1,7 A Voir section « Alimentation électrique » pour plus de détails
0 V 12 VAUX	Sortie de tension 13,8 V CC jusqu'à 700 mA, problème ACCI principal < 7 jusqu'à 600 mA, problème ACCI principal >= 7 Ondulation résiduelle de sortie maximale (tension d'ondulation): 0,2 V p-p Défaut sortie auxiliaire si 11,5 V, OK si 12,0 V Voir section « Alimentation électrique » pour plus de détails i Remarque En cas de coupure de courant, cette sortie n'est pas sauvégardée par la batterie. En cas de coupure de courant, la tension de sortie est de 0 V.
+BATT1, +BATT2	Batterie lithium-ion polymère, 7,4 V, 2 500 mAh
OP 301, OP 302	Sortie de relais Sans potentiel, contact à bascule NO/C/NC Capacité de charge de contact max.: 500 mA @ 24 V CA rms ou 30 V CC
OP 303, OP 304	Sortie de transistor Open-drain Capacité de charge de contact max.: 500 mA @ 13,8 V CC i Remarque En cas de coupure de courant, ces sorties chutent à 0 V.
TR	Une entrée anti-sabotage négative L'entrée pass en état faible inactif (potentiel de masse) via la sirène raccordée. La tension seuil est activée > 4 V, inactivée <3,6 V.
TRB	Une entrée anti-defaut négative L'entrée pass en état faible inactif (potentiel de masse) via la sirène raccordée. La tension seuil est activée > 4 V, inactivée <3,6 V.
10/100 LAN	Ethernet/LAN Câble Patch Cat5e, mâle RJ45 Fiche à chaque extrémité, adaptée pour 10/100 Base-T
USB TYPE B	Fiche USB Mini-B pour centrale Fiche USB-A pour PC Longueur max. 3 m
A B	Interface pour ligne téléphonique analogique vers le réseau téléphonique public, une installation téléphonique ou un péripérique d'accès (routeur communément appelé IAD, comme vodafone Easybox xyz ou FRITZ!Box vwxy) Certification télécommunication d'après TBR-21/CTR21 (ETSI ES203021) > 18 V REN rating 1 Débits de données RTC jusqu'à 1 200 bps (V.22)
Micro SD	Secure Digital Memory Card Micro SD 11 mm x 15 mm x 1,0 mm Micro SDHC 4 Go
Z301, Z302, Z303, Z304	Zones filaires 2 fils FSL 2K2/4K7 2 fils FSL 1K/1K
	2 fils FSL 2K2/2K2 2 fils FSL 4K7/4K7 2 fils NC
Z301A/Z301T, Z302A/Z302T	Zones filaires 4 fils NC

Zones de resistance specifiques pour I'etat de repos, d'alarme et anti-sabotage (les valeurs sont données en ohms).

Valeurs de résistance directement sur les bornes à vis.

Résistance de conduction recommende du cable : doit être inférieure à 100 ohms.

	2 fils FSL 2K2/4K7	2 fils FSL 1K/1K	2 fils FSL 2K2/2K2	2 fils FSL 4K7/4K7
Anti-sabotage O/C	8 281-∞	2 401-∞	5 281-∞	11 281-∞
Alarme	4 081-8 280	1 401-2 400	3 081-5 280	6 581-11 280
Repos	1 760-4 080	800-1 400	1 760-3 080	3 760-6 580
Anti-sabotage S/C	0-1 759	0-799	0-1 759	0-3 759

	4 fils NC	2 fils NC
Ouvert/Alarme/Anti-sabotage	1 001-∞	1 001-∞
Fermé/Repos	0-1 000	0-1 000

Communication

Moyens de communication (caaux)
Interface a/b	Interface pour ligne téléphonique analogique vers le réseau téléphonique public, une installation téléphonique ou un péripérique d'accès (IAD)
Ethernet	10/100 LAN
GSM	Module enfichable, en option Bande Quad GSM : 850/900/1800/1900 MHz
Types de communication
Serveur Web	Accès Internet, APP et serveur ABUS
AES/TS Reporting
Destinatoire	2 n° tél., 2 adresses IP
Protocoles	Analogique Format rapide, Contact ID, SIA 1, SIA 2, Ex SIA 3, Ex SIA 3 V2, CID en SMS IP DC-09 (SIA-IP) avec format rapide, Contact ID, SIA
	Personnalisé Jeton
	FF « SCN-S8 »
	CID « ADM-CID »
	SIA 1, SIA 2, SIA 3, Ex SIA 3, Ex SIA 3 V2 « SIA-DCS »
	TCP, non crypté Remarque : Voir annexe des instructions d'installation « Formats de protocole AES (TS) Reporting » pour plus de détails
Urgence de soin
Destinataire	2 n° tél.
Protocoles	Scancom, Scanfast, Tunstall
Transmetteur vocal
Destinataire	8 n° tél. ou identifiants VoIP/SIP
MFV/DTMF détction VoIP/SIP Accusé de réception	RFC 2833
Codec VoIP/SIP	PCM G711 A law (RTP AV Profile 8)ITU-T G.711 PCM A-Law audio 64 Ko/sRéférence RFC 3551
SMS
Destinataire	8
Protocole RTC SMS	TAP 8N1TAP 7E1UCP 8N1UCP 7E1ETSI Protocole 1
E-mail
Destinataire	8
Pilotage à distance par téléphone	Oui
Installation de transmission d'alarmeCatégories et classificationsCatégories de systèmes de transmissiond'alarme (ATS), classification SPT(Supervised Premises Transceiver)	La centrale contient un communicateur SP2 (ATS2) intégré, afin de répondre à la norme EN50131 pour le degré de sécurité 2.L'inflation de transmission d'alarme est conforme à la normeEN50136-1:2012 comme communicateur SP2 (ATS2).La centrale prend en charge les options A, B et C pour le niveau 2, comme indiquédans le tableau 10 de la norme EN50131-1:2006+A1:2009
Classification de la durée de transmission	D2 -> SP2
Durée de transmission, valeur la plus élevé	M2 -> SP2
Classification de la durée du message	T2 -> SP2
Classification de la disponibilité	A0 (aucune exigence)-> SP2 (en option)Il n'y a aucune méthodologie pour atteindre la conformité avec la norme EN 50136-1:2012, 6.7.3 (non disponibilité de l'inflation de transmission d'alarme) car A0, aucune exigence.
Sécurité contre l'échange	S0 (aucune mesure) -> SP2 (en option)Il n'y a aucune méthodologie pour atteindre la conformité avec la norme EN 50136-1:2012, 6.7.2 (redondance / doublement) car S0, aucune mesure
Sécurité des informations	I0 (aucune mesure)-> SP2 (en option)Il n'y a aucune méthodologie pour atteindre la conformité avec la norme EN 50136-1:2012, 6.8.3 (sécurité des informations) car I0, aucune mesure.
Surveillance a/b, Ethernet et GSM	Voir les instructions d'in installation au chapitre Options de communication.Mode installateur -> Communication -> Options comm. -> Défaut réponse ligneEthernet, RTC (a/b), GSMMode installateur -> Communication -> Options comm. -> Tempo défaut ligneEthernet, RTC (a/b), GSM
Procédure pour l'échange des certificates	Mode de fonctionnement/Procédure : Pass-through (EN 50136-2 chapitre 6 Fonctionnement)

Autres

Configuration	Navigateur Web via le serveur Web intégré ou directement sur la centrale

Déclarations de conformité

Pour les systèmes de centrales d'alarme sans fil Secvest FUAA50000, FUAA50010, FUAA50100, FUAA50110

Normes et standards auxquels la centrale se conforme

EN50131-1:2006+A1:2009

EN50131-3:2009

EN50131-5-3:2005+A1:2008

EN50131-6:2008+A1:2014

EN50131-10:2014

EN50136-2:2013

INCERT TO31 édition 2014

Niveau de sécurité : niveau 2

Classe d'environnement : classe II

En cas d'installation correcte de la centrale, la Secvest est en mesure d'être conforme à la norme EN50131 Grade 2.

La Secvest est conforme aux normes EN50131-1 et EN50130-5 de classe d'environnement II.

Le bloc d'alimentation est conforme aux normes EN50131-1:2006+A1 2009 §9 et EN50131-6 en cas d'installation correcte de la centrale.

L'installation de transmission d'alarme (communicateur SP2 (ATS2) intégré) est conforme à la norme EN50136-1:2012 en tant que communicateur SP2 (ATS2).

Au niveau 2, le communicateur SP2 (ATS2) intégré permet à la Secvest d'avoir un communicateur conforme, à condition que

a) Elle soit installée conformément aux instructions d'installation.
b) Le RTC, LAN et GSM qui y sont connectés fonctionnement normalement.
c) Le centre de réception des alarmes soit équipé de manière appropriée.

Le module GSM FUMO5000X peut etre utilise comme communicator supplémentaire pour le niveau 2.

La centrale prend en charge les options A, B et C pour le niveau 2, comme indiqué dans le tableau 10 de la norme EN50131-1:2006+A1:2009

Si I'installeur selectionne une configuration non conforme, I'etiquetage de conformite doit alors etre retire ou corrigé.

Le contrôle des conformités par un tiers a été effectué par ANPI.

Équipement compatible

Periphériques radio

Nom	Référence de l'article	Remarque
Détector
Détector d'ouverture CC (marron)	FUMK50000B
Détector d'ouverture CC (blanc)	FUMK50000W
Détector d'ouverture RFL (marron)	FUMK50010B
Détector d'ouverture RFL (blanc)	FUMK50010W
Serrure de portepopplémentaire avec bouton de portep7010 E (marron)	FUFT50010B
Serrure de portepopplémentaire avec bouton de portep-7010 E (argent)	FUFT50010S
Serrure de portepopplémentaire avec bouton de portep7010 E (blanc)	FUFT50010W
Serrure de portepopplémentaire avec bouton de portep7010 E (marron)	FUFT50011B
Serrure de portepopplémentaire avec bouton de portep-7010 E (argent)	FUFT50011S
Serrure de portepopplémentaire avec bouton de portep7010 E (blanc)	FUFT50011W
Serrure de portepopplémentaire avec barillet interne7025 E (marron)	FUFT50020B
Serrure de portepopplémentaire avec barillet interne7025 E (argent)	FUFT50020S
Serrure de portepopplémentaire avec barillet interne7025 E (blanc)	FUFT50020W
Serrure de portepopplémentaire avec barillet interne7025 E (marron)	FUFT50021B
Serrure de portepopplémentaire avec barillet interne7025 E (argent)	FUFT50021S
Serrure de portepopplémentaire avec barillet interne7025 E (blanc)	FUFT50021W
Mini-detecteur d'ouverture (marron)	FUMK50020B
Mini-detecteur d'ouverture (argent)	FUMK50020S
Mini-detecteur d'ouverture (blanc)	FUMK50020W
Détector d'ouverture fin (blanc)	FUMK50030W
Protection de fenêtre sans fil FTS 96 E - AL0089(marron)	FUFT50000B
Protection de fenêtre sans fil FTS 96 E - AL0089 (blanc)	FUFT50000W
Protection de fenêtre sans fil FTS 96 E - AL0125(marron)	FUFT50001B
Protection de fenêtre sans fil FTS 96 E - AL0125 (blanc)	FUFT50001W
Protection de fenêtre sans fil FTS 96 E - AL0145(marron)	FUFT50002B
Protection de fenêtre sans fil FTS 96 E - AL0145 (blanc)	FUFT50002W
Kit de mise à niveau pour FTS 96 (marron)	FUFT50008B
Kit de mise à niveau pour FTS 96 (blanc)	FUFT50008W
Poignée de fenêtre FG 350 E (marron)	FUFT50040B
Poignée de fenêtre FG 350 E (argent)	FUFT50040S
Poignée de fenêtre FG 350 E (blanc)	FUFT50040W
Verrou de crémoné de fenêtre FOS 550 E - AL0089(marron)	FUFT50030B
Verrou de crémone de fenêtre FOS 550 E - AL0089 (blanc)	FUFT50030W
Verrou de crémone de fenêtre FOS 550 E - AL0125 (marron)	FUFT50031B
Verrou de crémone de fenêtre FOS 550 E - AL0125 (blanc)	FUFT50031W
Verrou de crémone de fenêtre FOS 550 E - AL0145 (marron)	FUFT50032B
Verrou de crémone de fenêtre FOS 550 E - AL0145 (blanc)	FUFT50032W
Kit de mise à niveau pour FOS 550 - AL0089 (marron)	FUFT50036B
Kit de mise à niveau pour FOS 550 - AL0089 (blanc)	FUFT50036W
Kit de mise à niveau pour FOS 550 - AL0125 (marron)	FUFT50037B
Kit de mise à niveau pour FOS 550 - AL0125 (blanc)	FUFT50037W
Kit de mise à niveau pour FOS 550 - AL0145 (marron)	FUFT50038B
Kit de mise à niveau pour FOS 550 - AL0145 (blanc)	FUFT50038W
Protection de poignée de fenêtre FO 400 E - AL0089 (marron)	FUFT50050B
Protection de poignée de fenêtre FO 400 E - AL0089 (blanc)	FUFT50050W
Protection de poignée de fenêtre FO 400 E - AL0125 (marron)	FUFT50051B
Protection de poignée de fenêtre FO 400 E - AL0125 (blanc)	FUFT50051W
Kit de mise à niveau pour FO 400	FUFT50058
Décteur de mouvement PIR	FUBW50000
Décteur de mouvement (PET)	FUBW50010
Décteur de mouvement extérieur	FUBW50020
	FUBW50021
	FUBW50022
Décteurs autonomies avertisseur de fumée	FURM50000
Décteur de bris de glace	FUGB50000
Décteur de vibrations	FUEM50000
Décteur d'inondation	FUWM50000
Bouton d'alarme panique	FUAT50010	Décteur d'aggression
Bouton d'alarme incendie	FUAT50020
Claviers de commande
Élement de commande	FUBE50000	Activer / Déactiver (activation / déactivation)
Clavier de commande avec RC	FUBE50001	Activer / Déactiver (activation / déactivation) Version logicielle >= V2.00.06
Interrupteur à clé	FUBE50060	Activer / Déactiver (activation / déactivation)
Interrupteur à clé avec RC	FUBE50061	Activer / Déactiver (activation / déactivation) Version logicielle >= V2.00.06
Sirènes d'extérieur
Sirène d'extérieur	FUSG50000
Sirène d'extérieur	FUSG50100
Modules d'informations / Sirènes d'intérieur
Module d'information	FUMO50030
Sirène d'intérieur	FUSG50010
WAM
Module universal (MAW)	FUMO50020
Verrous de porte
Serrure de portepopplémentaire avec bouton de portep7010 E(marron)	FUFT50010B	Activer/Désactiver(activation/désactivation)
Serrure de portepopplémentaire avec bouton de portep-7010 E(argent)	FUFT50010S	Activer/Désactiver(activation/désactivation)
Serrure de portepopplémentaire avec bouton de portep7010 E(blanc)	FUFT50010W	Activer/Désactiver(activation/désactivation)
Verrou de portepopplémentaire avec bouton de portep7010 E(marron) avec RC	FUFT50011B	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Verrou de portepopplémentaire avec bouton de portep7010 E(argent) avec RC	FUFT50011S	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Verrou de portepopplémentaire avec bouton de portep7010 E(blanc) avec RC	FUFT50011W	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Serrure de portepopplémentaire avec barillet interne7025 E(marron)	FUFT50020B	Activer/Désactiver(activation/désactivation)
Serrure de portepopplémentaire avec barillet interne7025 E(argent)	FUFT50020S	Activer/Désactiver(activation/désactivation)
Serrure de portepopplémentaire avec barillet interne7025 E(blanc)	FUFT50020W	Activer/Désactiver(activation/désactivation)
Verrou de portepopplémentaire avec barillet interne7025 E(marron) avec RC	FUFT50021B	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Verrou de portepopplémentaire avec barillet interne7025 E(argent) avec RC	FUFT50021S	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Verrou de portepopplémentaire avec barillet interne7025 E(blanc) avec RC	FUFT50021W	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Secvest Key	FUSK5xxxx	Activer/Désactiver(activation/désactivation)
Secvest Key avec RC	FUKE53030-58080	Activer/Désactiver(activation/désactivation)Version logicielle >= V2.00.06
Répéteur RF
Module répéteur Secvest	FUMO50010	Version logicielle >= V2.01.08
Sorties
Prise	FUHA50010
Badge
Badge de proximité	FUBE50020	Activer/Désactiver(activation/désactivation)
Télécommandes
Télécommande	FUBE50010	Activer / Désactiver (activation / désactivation)
	FUBE50011
	FUBE50012
	FUBE50013
Télécommande avec RC	FUBE50014	Activer / Désactiver (activation / désactivation)
	FUBE50015	Version logicielle >= V2.00.06
Médallon anti-agression
Émetteur d'appoint d'urgence	FUAT50000	Émetteur anti-agression
Médallon Méd.
Émetteur d'appoint d'urgence	FUAT50000
Émett.appel d'urg.soins
Émetteur d'appoint d'urgence	FUAT50000
Périphériques de test
Boîte de test	FU3801

Periphériques filaires, accessoires

Nom	Référence de l'article	Remarque
Caméras IP
Caméra réseau PIR	TVIP41550
Mini Dôme IP Extérieur IR 1 080 p	IPCB42500	Version logicielle >= V1.01.00
	IPCB42501
Mini Dôme IP Extérieur IR Wi-Fi 1 080 p	IPCB42550	Version logicielle >= V1.01.00
Dôme IP Universal IR 720 p	IPCB71500	Version logicielle >= V1.01.00
Mini Tube IP Universal IR 1 080 p	IPCB62500	Version logicielle >= V1.01.00
Dôme IP Universal IR 1 080 p	IPCB72500	Version logicielle >= V1.01.00
	IPCB72501
Dôme IP Intérieur IR 3MPx	IPCA33500	Version logicielle >= V1.01.00
Dôme IP Extérieur IR Ultra Low-Light 1 080 p	IPCA72520	Version logicielle >= V1.01.00
Dôme IP Extérieur IR 3MPx	IPCA73500	Version logicielle >= V1.01.00
Dôme IP Extérieur IR 6MPx	IPCA76500	Version logicielle >= V1.01.00
Tube IP Extérieur IR Ultra Low-Light 1 080p	IPCA62520	Version logicielle >= V1.01.00
Tube IP Extérieur IR 3MPx	IPCA63500	Version logicielle >= V1.01.00
Tube IP Extérieur IR 6MPx	IPCA66500	Version logicielle >= V1.01.00
Boîtier IP Universal 3MPx	IPCA53000	Version logicielle >= V1.01.00
Dôme IP Ultra Low-Light IR 1 080 p	IPCS72520	Version logicielle >= V1.01.00
Tube IP Ultra Low-Light IR 1 080 p	IPCS62520	Version logicielle >= V1.01.00
Péripétriques de communication
Module GSM	FUMO50000
Module GSM	FUMO50001	Version logicielle >= V1.01.00
Antenne GSM	AZ6310W
Carte SIM standard		SIM standard 1,8 V/3,0 V
Adaptateur Wi-Fi	FUMO50040	Ethernet <-> Wi-Fi
PSU externe
Bloc d'alimentation 13,8 V/1,7 A	AZZU10000
	AZZU10030
	FU3819
Alimentation de secours
Batterie de rechange 7,4 V/2 500 mAh	FUBT50000
Carte SD
Carte Micro SD 4 Go	TVAC40970	Micro SDHC 4 Go
Touch Cover
Secvest Touch Cover individuel	FUZU50000	Version logicielle >= 2.01.08

Peripériques filaires satisfaissant aux specifications électriques des raccordements correspondants (zones, sorties, entrées).

Logiciel d'utilisation, de commande et de communication

Nom	Référence de l'article	Remarque
Navigateur
IE8		IE7 et les navigateurs antérieurs ne sont pas compatibles
Firefox
Chrome
Safari
Appli
Application Secvest (iOS)	APP50000	Version1.3.51.3.11.2.51.2.21.1.71.1.2iOS 6.1 ou version supérieureiPhone, iPad, iPod touch
Application Secvest (Android)	APP50200	Version1.3.401.3.381.3.11.2.11.1.6Android 4.0 ou version supérieure
Mise à jour logicielle
Utilitaire de mise à jourSecvest		Version 1.02.05 ou supérieure

Valeurs par défaut / Programmation Usine

Remarque

La centrale Secvest satisfait aux exigences de la norme EN 50131 lorsque les valeurs par défaut sont conservées et que les remarques sont prises en compte. Si vous modifie ces réglages, la conformité de l'installation est compromise. Si la centrale Secvest n'est plus conforme à la norme EN 30131, vous devez éliminer tous les indicateurs de défaut de conformité.

Mode installateur

Option de menu	Programmation Usine Valeurs par défaut	Observations
1. COMPOSANTS
Détecteur
Zones IP
Ajouter/supprimer détecteurs
Zone 1nn		Zone 101 à 103 Zone 101 à 106 (version logicielle 1.01.00 et versions supérieures)
Type de périphérique	Plage IPCx
Mode Trigger	Externe
Trigger événements	Non	(Apparaît uniquement en « mode Trigger » = « Externe » ou « Int. + Ext. »)
Action de laamera	VidEOS Non Images Oui
Trigger partitions	Partition 1 Oui Partition 2 Oui Partition 3 Oui Partition 4 Oui Toutes Partitions Oui	(Apparaît uniquement en « mode Trigger » = « Externe » ou « Int. + Ext. »)
Adresse IP	Vide
HTTP Port Interne	80
RTSP Port Interne	554
HTTP Port Externe	Vide
RTSP Port Externe	Vide
Nom d'utilisateur	Vide
Mot de passer	Vide
Éditer zones
Nom	Zone 10x	Zone 101 à 103 Zone 101 à 106 (version logicielle 1.01.00 et versions supérieures)
Type	Non utilisé

Partitions	Aucun		Apparait uniquement lorsque le type de zones n'est pas « Non utilisé » .
Propriétés	Aucun		Apparait uniquement si un type autre que « Non utilisé » a été attribué à la zone. Certaines propriétés ne sont disponibles que pour certains types de zones.
	Surveillance Partielle	Off
	Carillon	Off
	Test 14 Jours	Off
	Surveillance d'activité	Off
	Armement Forcé Isolé	Off
	Sabotage ignoré	Off
	Isoler est Possible	Off
	Inversion	Off
Supprimer tous
Zones sans fil
Ajouter/supprimer détecteurs
Zone 2nn			Zone 201 à 248
Éditer zones
Nom	Zone 2xy		Zone 201 à 248
Type	Non utilisé
Partitions	Aucun		Apparait uniquement lorsque le type de zones n'est pas « Non utilisé » .
Propriétés	Aucun		Apparait uniquement si un type autre que « Non utilisé » a été attribué à la zone. Certaines propriétés ne sont disponibles que pour certains types de zones.
	Surveillance Partielle	Off
	Carillon	Off
	Test 14 Jours	Off
	Surveillance d'activité	Off
	Armement Forcé Isolé	Off
	Sabotage ignoré	Off
	Isoler est Possible	Off
	Inversion	Off
Supprimer tous
Zones filaires
Éditer zones
Nom	Zone 30x		Zone 301 à 304
Type	Non utilisé
Partitions	Aucun		Apparait uniquement lorsque le type de zones n'est pas « Non utilisé » .
Propriétés	Aucun		Apparait uniquement si un type autre que « Non utilisé » a été attribué à la zone. Certaines propriétés ne sont disponibles que pour certains types de zones.
	Surveillance Partielle	Off
	Carillon	Off
	Test 14 Jours	Off
	Surveillance d'activité	Off
	Armement Forcé Isolé	Off
	Sabotage ignoré	Off
	Isoler est Possible	Off
	Inversion	Off

Supprimer tous
Clavier de commande sans fil
Ajouter/supprimer CLAV
CLAVIER RADIO 0n			CLAVIER RADIO 01 à 08
Éditer Clavier
Nom	CLAVIER RADIO 0x		CLAVIER RADIO 01 à 08
Partitions	Partition 1-4 : Oui Toutes Partitions : Oui
Touche C	Act. interne
Armement immédiat	Oui
Supprimer tous
Sirènes d'extérieur
Sirènes sans fil
Ajouter/supprimer Sirène
Sirène radio 0n			Sir. radio 01 à 04
Éditer Sirène
Nom	Sir. radio 0n		Sir. radio 01 à 04
Partitions	Partition 1-4 : Oui Toutes Partitions : Oui
Supprimer tous
Sirènes filaires
Sirène filaire 01
Nom	Sirène filaire 01
Sirènes d'intérieur/Module d'information
Ajouter Centrale
Actualisation	Bloqué
LED prét	Bloqué
WAM
Ajouter/supprimer MAW
MAW 0n			MAW 01 à 08
Éditer MAW
Nom	MAW 0x		MAW 01 à 08
Mode
Supprimer tous
Verrous de porte
Ajouter/Supprimer verrou porte
Verrou porte 0n			Verrou porte 01 à 08
Éditer verrou porte
Nom	Verrou porte 0x		Verrou porte 01 à 08
Partitions	Partition 1-4 : OuiToutes Partitions : Oui
Supprimer tous
Répéateur RF
Ajouter/Supprimer répéateur RF
Répéateur RF 1 à 4			Répéateur RF 1 à 4
Éditer verrou porte
Nom	Répéateur RF 1 à 4		Répéateur RF 1 à 4
Répéter centrale d'alarme	Non
Répéter détecteurs	Non		Après l'ajout d'un répéteur, tous les détecteurs programmés de la centrale d'alarme s'affichent.
Répéter claviers de commande sans fil	Non		Après l'ajout d'un répéteur, tous les claviers de commande sans fil programmés de la centrale d'alarme s'affichent.
Répéter sirènes d'extérieur	Non		Après l'ajout d'un répéteur, toutes les sirènes d'extérieur programmées de la centrale d'alarme s'affichent.
Répéter verrous de porte	Non		Après l'ajout d'un répéteur, tous les verrous de porte programmés de la centrale d'alarme s'affichent.
Supprimer tous
2. SORTIES
Sorties sans fil
Ajouter Sorties
Sortie 2nn			Sortie 201 à 232
Éditer sorties
Nom	Sortie 2nn		Sortie 201 à 232
Type	Non utilisé
Polarité	Normal
Partitions	Partition 1-4 : OuiToutes Partitions : Oui
Supprimer tous
Sorties filaires
Éditer sorties
Nom	Sortie 3nn		Sortie 301 à 304
Type	Non utilisé
Polarité	Normal
Partitions	Partition 1-4 : OuiToutes Partitions : Oui
Supprimer tous
3. PARTITIONS
Partition 1-4
Nom	Partition n		Partition 1 à 4
Tous act.
Mode Sortie	Armement temporisé
Temps de sortie	40 secondes		Apparait uniquement lorsque que le mode Sortie est « Armement temporisé » ou « Arm. silencieux »
Temps supplémentaire	15 secondes		Apparait uniquement lorsque le mode Sortie est « Sortie Finale Armement», « Verrou activ. » ou « Annulation Tempor. Stie »
Temps d'entrée	40 secondes		Pour la conformité avec la norme EN 50131-1, clause 8.3.8.2, 45 s max.
Réponse alarme	Sirène + transmission		Alarme interne comprise
Retard sirène	0 minute
Durée sirène extérieure	15 minutes3 minutes lorsque le pays est l'Allemagne		Pour la conformité avec la norme EN50131-1, clause 8.6, 90 s min., 15 min max.
Flash arm.	Off		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Flash désarm.	Off
Bip arm	Off		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Bip désarm	Off
Durée sirène int.	Indéfini
Act. interne
Mode Sortie	Armement immédiat
Temps de sortie	40 secondes		Apparait uniquement lorsque que le mode Sortie est « Armement temporisé » ou « Arm. silencieux »
Temps supplémentaire	15 secondes		Apparait uniquement lorsque le mode Sortie est « Sortie Finale Armement», « Verrou activ. » ou « Annulation Tempor. Sti »
Temps d'entrée	40 secondes		Pour la conformité avec la norme EN 50131-1, clause 8.3.8.2, 45 s max.
Réponse alarme	Sirène		Alarme interne comprise
Retard sirène	0 minute
Durée sirène extérieure	15 minutes3 minutes lorsque le pays est l'Allemagne		Pour la conformité avec la norme EN50131-1, clause 8.6, 90 s min., 15 min max.
Sortie finale arm. part.	Entrée/sortie
Route entrée arm. part	Route d'entrée
Flash arm.	Off		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Flash désarm.	Off
Bip arm	Off		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Bip désarm	Off
Durée sirène int.	Indéfini
Désactivé			Version logicielle >=2.00.00
Réponse alarmé	Sirène + transmission		Alarmé interne comprise
Retard sirène	0 minute
Durée sirène extérieure	15 minutes3 minutes lorsque le pays estl'Allemagne		Pour la conformité avec la normeEN50131-1, clause 8.6, 90 s min.,15 min max.
Durée sirène int.	Indéfini
Réaction agression	Silencieuse (version logicielle >=2.00.00)Sonore (version logicielle < 2.00.00)
Lien arm. compl.	Partition 2-4 : NonToutes Partitions : Non		La partition 1 est la partition commune.
4. SYSTEME
Généralités
Langue	Français		Cette valeur dépend de votreréponse à la question portant surla langue, lors de la première miseen service.
Texte écran	Secvest
Réinitialiser
Programmation Usine
Programmation pays			Apparait uniquement dans lecadre du processus deprogrammation Usine.
Défaut secteur
Défaut A/C rapport	On		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Retard Défaut A/C	0 minute		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Message Défaut DC externe	On		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Retard Défaut DC externe	0 minute		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Installateur détails
Nom de l'installateur			Cette valeur dépend de votreréponse aux questions « Longueurcode d'accès » et « Nouv. codeinstallateur », lors de la première mise en service.
Code installateur			Cette valeur dépend de votre réponse aux questions « Longueur code d'accès » et « Nouv. code installerateur », lors de la première mise en service.
Installateur No télé.
Accès utilisateur
Enregistrement mémo	Oui
Fonction touches doubles	Non
Touches Soins de Santé	Non
Masquer tous/tes	Oui
Armement rapide	Non		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Isoler rapidement	Non
Code utiliser requis	Oui		Ce réglage est nécessaire pour la conformité à la norme EN50131. Norme EN50131-1, chapitre 8.3.1 (lien avec la norme EN50131-3, chapitre 8.3.1)
Réponse 2WAY	Oui
Téléco arm immédiat	Oui
Contrainte ON	Non		Modifiez l'option Utilisation Code Contrainte sur Oui
RAZ Util.
Zone alarmes	Oui		Cette option apparaît uniquement lorsque le mode de confirmation est « Basique » .
Sabotages zone	Oui		Pour la reconnaissance INCERT, définir sur NON.
Sabotages système	Non
Confirmation
Mode de confirmation
Base	Standard pour les systèmes hors Royaume-Uni		Cette valeur dépend de votre réponse à la question portant sur la «rogrammation pays», lors de la première mise en service.
DD243
BS8243	Standard pour les systèmes britanniques, lorsque le Royaume-Uni est sélectionné comme pays.		Cette valeur dépend de votre réponse à la question portant sur la «programmation pays», lors de la première mise en service.
Durée de confirmation	30 minutes		Visible pour DD243 ou BS8243. Peut être régée entre 1 et 60 minutes. Notez que seule une valeur supérieure ou égale à 30 minutes est conforme au mode de confirmation DD243 ou BS8243.
Après entrée	1 Zone		Visible pour DD243 ou BS8243. Le réglage par défaut passée à 2 zones lorsque le mode de confirmation = DD243.
Clav bloqué tempo entrée	Off		Visible pour DD243 ou BS8243.
Sirène ON	Ne pas confirmer		Visible pour DD243, BS8243 et Basique.
Sirène ON	Ne pas confirmer		Visible pour DD243, BS8243 et Basique.
RAZ non confirmée	Utilisateurs		Visible pour DD243 ou BS8243.
RAZ confirmée	Installateur		Visible pour DD243 ou BS8243.
Confirmation temps alarmé agression	8 heures		Visible uniquement pour BS8243. La valeur doit être comprise entre 8 et 20 heures pour être conforme à BS8243:2010.
Sabotage= seulement sabotage	Autorisé		Visible pour BS8243.
Hardware
Type de zone filaire	2 fils FSL 2K2/4K7		Cette valeur dépend de votre réponse à la question « Type Zone Filaire », lors de la première mise en service.
Options sirènes radio	Sirène + Flash
Batt. 2	Bloqué
Carte SD
Antenne GSM	Interne
Sécurité
Supervision	Anomalie Sabotage, lorsque le pays est le Royaume-Uni		« "SABOTAGE » pour le Royaume-Uni, pour satisfaire PD6662:2010
Brouillage	Anomalie Sabotage, lorsque le pays est le Royaume-Uni		« "SABOTAGE » pour le Royaume-Uni, pour satisfaire PD6662:2010
Mises à jour distances	Bloqué
Isoler sabotage	Bloqué		Ce réglage est nécessaire pour la conformité à la norme EN50131.
Armementforcé	Off		Si vous autorisez l'armement forcé, le système ne sera plus conforme à EN50131.
Désarm. télé tjs ou tps entrée	Toujours
Désarm.P. Télé Tjs ou Tps Entrée	Toujours
Clav tps d'entrée	Toujours
Clav Tps d'entrée Partiel	Toujours
Réarmement auto	Jamais		Ce réglage est nécessaire pour la conformité à la norme EN50131. Apparaît uniquement lorsque le mode de confirmation est basique.
Avertissements silencieux	Code utilisateur
Temps abandon	120 secondes
Retard Alarme Entrée	Autorisé		Ce réglage est nécessaire pour la conformité à la norme EN50131-1 8.3.8.2.
Émission état centrale	Non
Mise à niveau de la centrale
5. COMMUNICATION
Réseau
Réseau Setup
Serveur Web	Autorisé
DHCP	Allumée
Adresse IP	Vide		Cette option est uniquement affichée, version logicielle>=2.00.00 DHCP=OFF
Numéro port IP	80		Version logicielle <2.00.00
Port HTTP interne	80
Port HTTPS interne	4433
Masque sous-réseau IP	Vide		Cette option est uniquement affichée, version logicielle <2.00.00 en cas de saisie d'une adresse IP. version logicielle>=2.00.00 DHCP=OFF
Passerelle adresse IP	Vide		Cette option est uniquement affichée, version logicielle <2.00.00 en cas de saisie d'une adresse IP. version logicielle>=2.00.00 DHCP=OFF
DNS adresse IP primaire	Vide		Cette option est uniquement affichée, version logicielle <2.00.00 en cas de saisie d'une adresse IP. version logicielle>=2.00.00 DHCP=OFF
Serveur DYNDNS ABUS
État	Autorisé
Nom d'utilisateur	Vide
Mot de passer	Vide
Port externe	443		Version logicielle <2.00.00
Port HTTPS externe	4433
Paramétrage E-mail
Nom serveur	Vide
N° port serveur IP	587
Compte	Vide
Nom d'utilisateur	Vide
Mot de passer	Vide
SSL	Bloqué
Setup Transmission VoIP
SIP Appel de Test
Destination SIP ID U	Vide
Start Test
Nom serveur SIP	Vide		Version logicielle <2.00.00
Nom domaine SIP	Vide
Proxy SIP	Vide
ID utilisateur SIP	Vide
Mot de passer utiliseursIP	Vide
SIP port	5060
Port RTP	4000
RFC 2833 détctionDTMF	Autorisé
Transmission SIPauthorisée	Autorisé
TS Reporting
Mode appel	Simple		Le réglage « Simple » ou « Altern. » est nécessaire pour la conformité à la norme EN50131.
personnalisé	Format rapide
Priorité transmission	Ethernet 2RTC 1
Destinatère	Aucun
ID Client	ID Client PART. 1 : 000000ID Client PART 2 : 000000ID Client PART. 3 : 000000ID Client PART. 4 : 000000		Un ID client par partition
Canaux format rapide	Canal 1: IncendieCanal 2: Alarme anti-aggressionCanal 3: Alarme IntrusionCanal 4: Ouvert / FerméCanal 5: Zones isolées (système)Canal 6: SabotageCanal 7: Alarme confirméeCanal 8: Défaut général		Apparait uniquement lorsque le protocole = Format rapide
Événements CID/SIA	Incendie	Oui	Remarques:1. Apparait lorsque le protocole =CID ou SIA.2. Ce réglage est nécessaire pour la conformité à la norme EN50131.
	Alarme anti-aggression	Oui
	Alarme Alarme	Oui
	AlarmeIntrusion	Oui
	Technique	Non
	Sabotages	Oui
	Armement/Désarmement	Oui voir remarque 2
	Act. interne	Ouivoir remarque 2
	Remise à zéro	Ouivoir remarque 2
	Sortie timeout	Oui
	Exclusion	Oui
	Boîtier clé	Non
	RF Supervision	Oui
	RF Brouillage	Oui voir remarque 2
	Batt.Rad. /PSU	Oui voir remarque 2
	Batt. centrale	Oui voir remarque 2
	Défaut secteur	Oui voir remarque 2
	Anomalies	Oui voir remarque 2
	Modeinstallateur	Oui voir remarque 2
	Codeutil.changé	Oui
	RAZ heures/date	Non
Restaurations	Autorisé
Réarm.Transm.Intrusion	Autorisé		Apparait uniquement lorsque leprotocole = Format rapide ET quele mode de confirmation = « Basique » .
21CN temps acquis	800 ms		Apparait uniquement lorsque leprotocole = Format rapide .
Sabotage = Intrusion	Bloqué		Apparait uniquement lorsque leprotocole = CID ou SIA .
Appel de stat.	Autorisé		Apparait uniquement lorsquelse appel test statique est bloqué
Appel de test stat.	Bloqué		Apparait uniquement lorsquelse appel test dynamique est bloqué.En vue du respect de la normEN50131, l'appelep test statique oudynamique doit être activé .
Transm. désarmée	Autorisé
Urgence de soin
Mode appel	Bloqué
personnalisé	Scancom
Priorité transmission	RTC 1
Destinatère	Aucun
ID Client	ID Client PART. 1 : 000000ID Client PART. 2 : 000000ID Client PART. 3 : 000000ID Client PART. 4 : 000000		Un ID client par partition
Acquit d'appoint	Autorisé
21CN temps acquis	800 ms		Apparait uniquement lorsque leprotocole = Scancom ou Scanfast
Transmetteur vocal
Mode appel	Bloqué
Priorité transmission	Ethernet 2RTC 1
Messages	Aucun
Événement	Aucun
Message 1	Événement 1 : AucunÉvénement 2 : AucunÉvénement 3 : AucunÉvénement 4 : AucunÉvénement 5 : Aucun
Message 2	Événement 1 : AucunÉvénement 2 : AucunÉvénement 3 : AucunÉvénement 4 : AucunÉvénement 5 : Aucun
Message 3	Événement 1 : AucunÉvénement 2 : AucunÉvénement 3 : AucunÉvénement 4 : AucunÉvénement 5 : Aucun
Message 4	Événement 1 : AucunÉvénement 2 : AucunÉvénement 3 : AucunÉvénement 4 : AucunÉvénement 5 : Aucun
Destinations	Aucun
Acquit d'appel	Autorisé
SMS
Mode appel	Bloqué
Priorité transmission	RTC 1
Messages	Vide
Événement	Aucun
SMS RTC
personnalisé	ETSI Protocole 1
Service n° télé	1470,17094009		EC
Mon n° télé	Vide		Apparait uniquement lorsque le protocole = UCP
Destinations	Aucun
E-mail
Mode appel	Bloqué
Priorité transmission	Ethernet 1
Messages	Vide
Événement	Aucun
Destinations	Aucun
Niveau Options
Défaut Réponse Ligne	Ethernet = audibleRTC = audibleGSM = audible
Tempo Défaut ligne RTC	Ethernet = 9 secondesRTC = 9 secondesGSM 9 secondes		Ce réglage est nécessaire pour la conformité à la norme EN50131.GSM visible uniquement en cas d'intégration d'un module GSM.
Contrôle par téléphone
Contrôle Appel-sortant	Off
Contrôle Appel entrant	Off
Sonneries avant réponse	5 sonneries		Apparait uniquement lorsque le contrôle d'applent est activé
Réponse après 1 sonnerie	Off		Apparait uniquement lorsque le contrôle d'applent est activé
GSM sans RTC	Non		Apparait uniquement si un module GSM est intégré
Contacts
Destinataires A-L
Nom	Destinataires A-L
Partitions	1-4		Version logicielle >= 2.00.00
N° de télé 1	Vide
N° de télé. 2	Vide
E-mail	Vide
Adresse IP	Vide
ID utilisé SIP	Vide
6. URGENCE DE SOIN
Début temps de surveillance	08:00 (hh:mm)
Fin temps de surveillance	20:00 (hh:mm)
Intervalle de Contrôle	4 heures
Volume	Centrale – Intermédiaire, Web - 5
7. TEST
Test de détention	Pas de zones utilisées
Clavier
Sirènes et avertisseurs
Sirènes int.	Off
Tension d'entrée CC externes	Pas de Périph.!
Module Sirènes	Pas de Périph.!
Haut-parleur	Arrêté
Clavier de commande sans fil
Verrous de porte	Pas de Périph.!
Puisance du signal
Détecteur	Pas de détecteurs
Clavier de commande sans fil	Pas de Périph.!
Sirènes d'extérieur	Pas de Périph.!
WAM	Pas de Périph.!
Verrous de porte	Pas de Périph!.
Répéteur RF	Pas de Périph!.
Péripétriques répêuteur RF	Pas de Périph.!
Sorties
Sorties sans fil	Pas de sorties disponibles
Sorties filaires	Pas de sorties disponibles
Badge	Aucun badge lu
Télécommandes	Pas de Téléco enregistrée
Émetteur d'appoint d'urgence	Pas de Médaillon enregistré
TS Reporting
Ethernet	Pas de destinataires!
RTC	Pas de destinataires!
GSM	Pas de destinataires!		Apparait uniquement en cas d'intégration d'un module GSM.
Transmetteur vocal	Communication pas activée
SMS	Communication pas activée
E-mail	Communication pas activée
Résistances zones	Pas de zones utilisées
PSU centrale
Tension d'entrée CC extérieure	Par ex. 14,2 Volts		La valeur de tension apparaît uniquement lorsque le PSU externe est raccordé.
Batt. centrale d'alarme 1	Par ex. 8,3 Volts
Batt. centrale 2	p. ex. 0,1 Volt
Aux. tension out	Par ex. 13,9 Volts
8. HISTORIQUE
Tous les événements
Évén.Prioritaires
Évén.Non Prioritaires
9. INFO
Centrale
Version			Indique la version logicielle, S/N, le n° de partition et la langue.
Customisation			Indique le code pour l'ajustement de centrale spécifique du client.
Communication
RTC
GSM			Apparaît uniquement en cas d'intégration d'un module GSM.
Réseau			Indique l'opérateur de réseau mobile et le RSSI (intensité de la réception)
IMEI
N° Abonné
IMSI

Annexe

Version	p. ex. 13.210.11.07.00	Firmware du modem du module GSM FUMO50000
Remise à zéro
Ethernet
Adresse IP
Masque sous-réseau IP
Passerelle adresse IP
DNS adresse IP primaire
Adresse MAC
État Com.IP

Menuutilisateur

Option de menu	Programmation Usine Valeurs par défaut	Observations
1. UTILISATEURS
Ajouter Utilisateur		Visible uniquement pour l'administrateur
Éditer Utilisateur
« Utilisateur 001 »		Ne peut pas être supprimé
Nom		Cette valeur dépend de votre réponse aux questions « Longueur code d'accès » et « Code administrateur » lors de la première mise en service.
Type	Administrateur
Partitions	1-4
Code		Cette valeur dépend de votre réponse aux questions « Longueur code d'accès » et « Code administrateur » lors de la première mise en service.
Badge	Aucun
Télécommande	Aucun
Alarmé anti-agression	Aucun
Médaillon Méd.	Aucun
Émett.appel d'urg.soins	Aucun
Supprimer Util.		Visible uniquement pour l'administrateur
2. MÉMO VOCAL
Enregistrement		Temps d'enregistrement maximal = 30 s
Lecture	Aucun
Effacer message
3. ISOLER DES ZONES
	Pas de Zones Isolables
4. SORTIES ON/OFF		Apparaît uniquement lorsque l'installateur a configuré des sorties de type « Défini par U ».

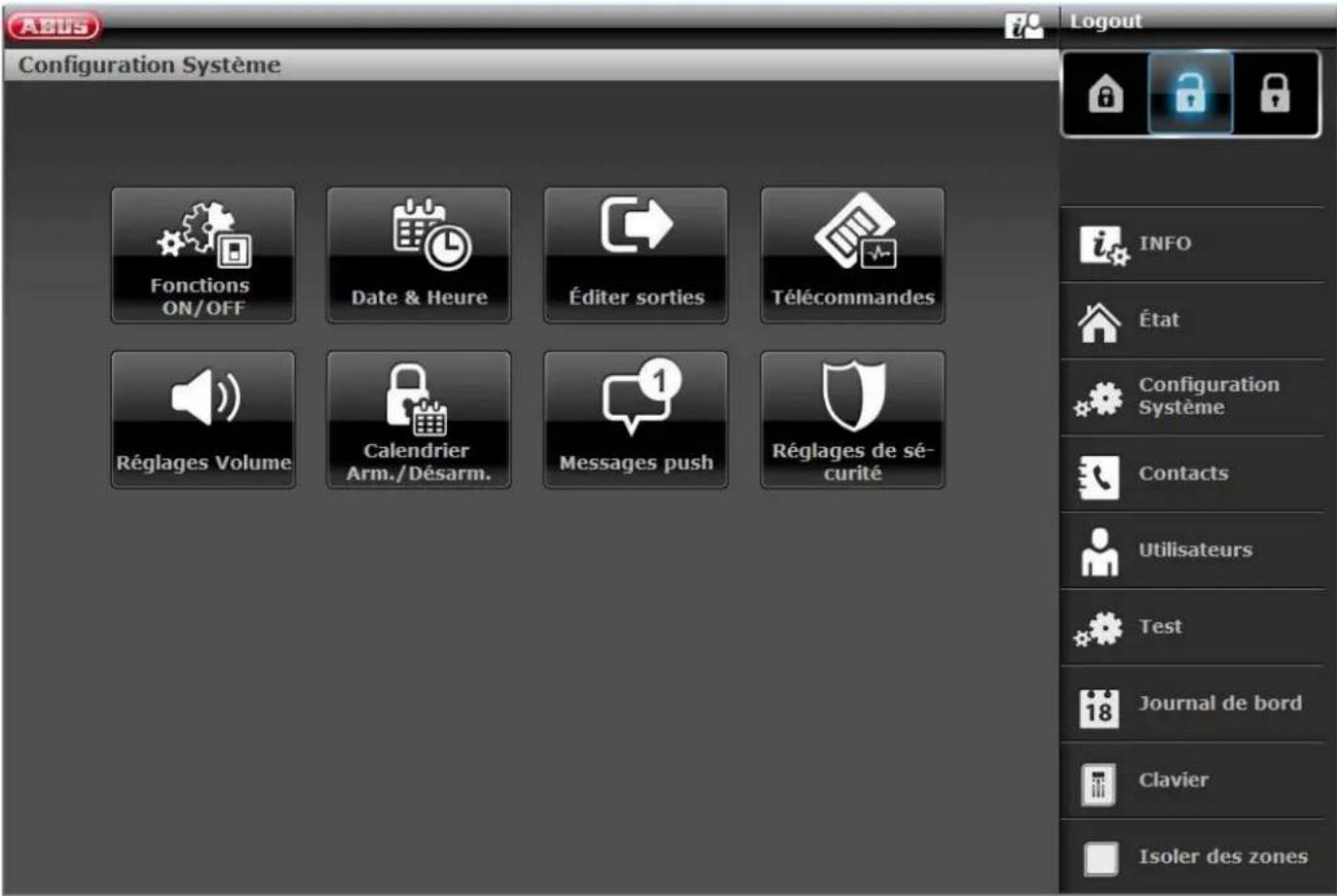

5. CONFIGURATION
fonctions		Surface avant à touches
Carillon	On
Annonce vocale	On
Moniteur d'activité	Off
Contraste de l'écran	100 %
Luminosité du rétroéclairage	Elevée
Rétroéclairage de l'écran LCD	On
Rétroéclairage des touches de menu	Off
Rétroéclairage des touches actives	Off
Rétroéclairage des touches numériques	Off
Annonce des noms de zone		Temps d'enregistrement maximal = 2 s pour chaque zone
Autorisé	Off
Zones IP	Enregistrement Lecture : Aucun Effacer message	Zone 101 à 106
Zones sans fil	Enregistrement Lecture : Aucun Effacer message	Zone 201 à 248
Zones filaires	Enregistrement Lecture : Aucun Effacer message	Zone 301 à 304

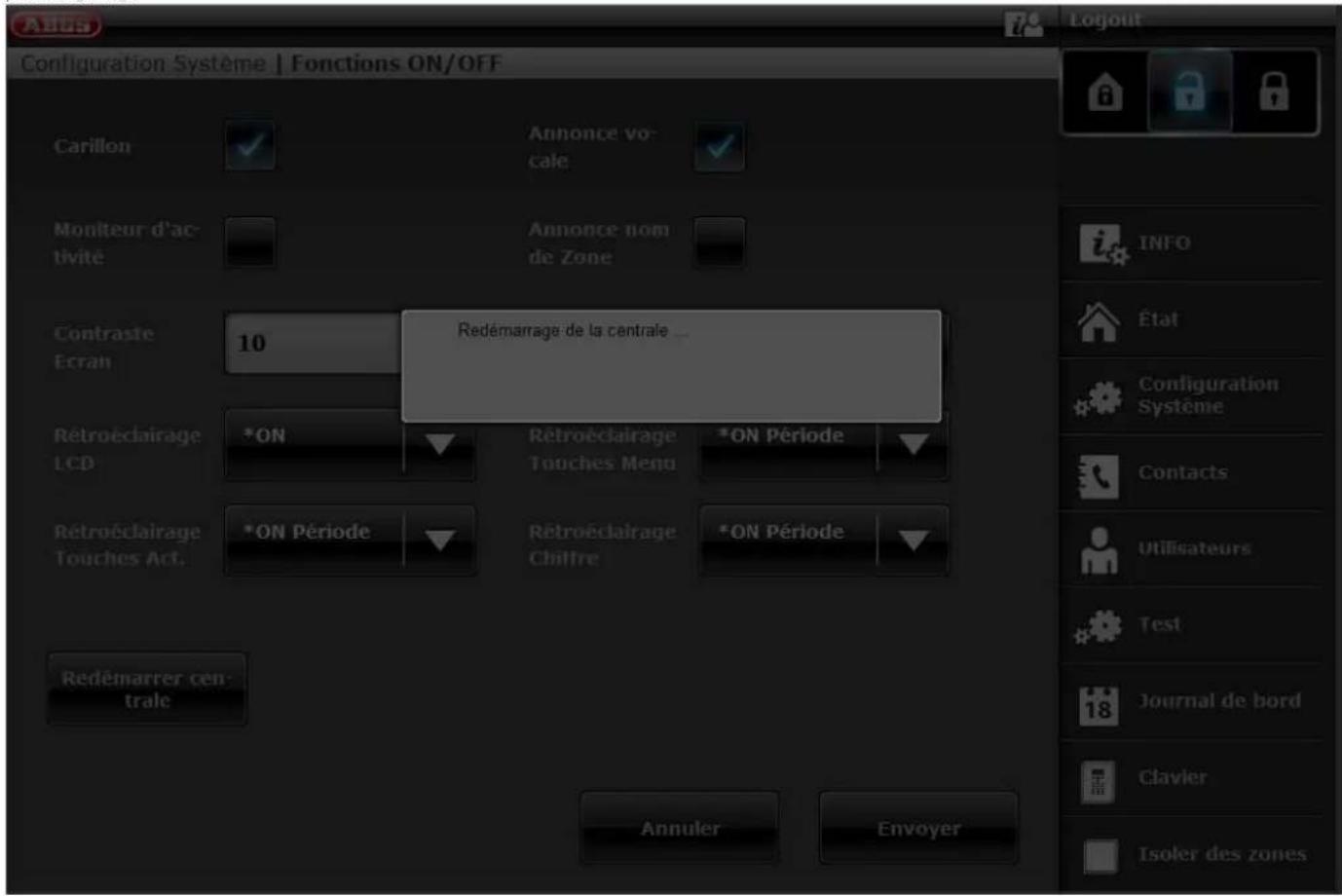

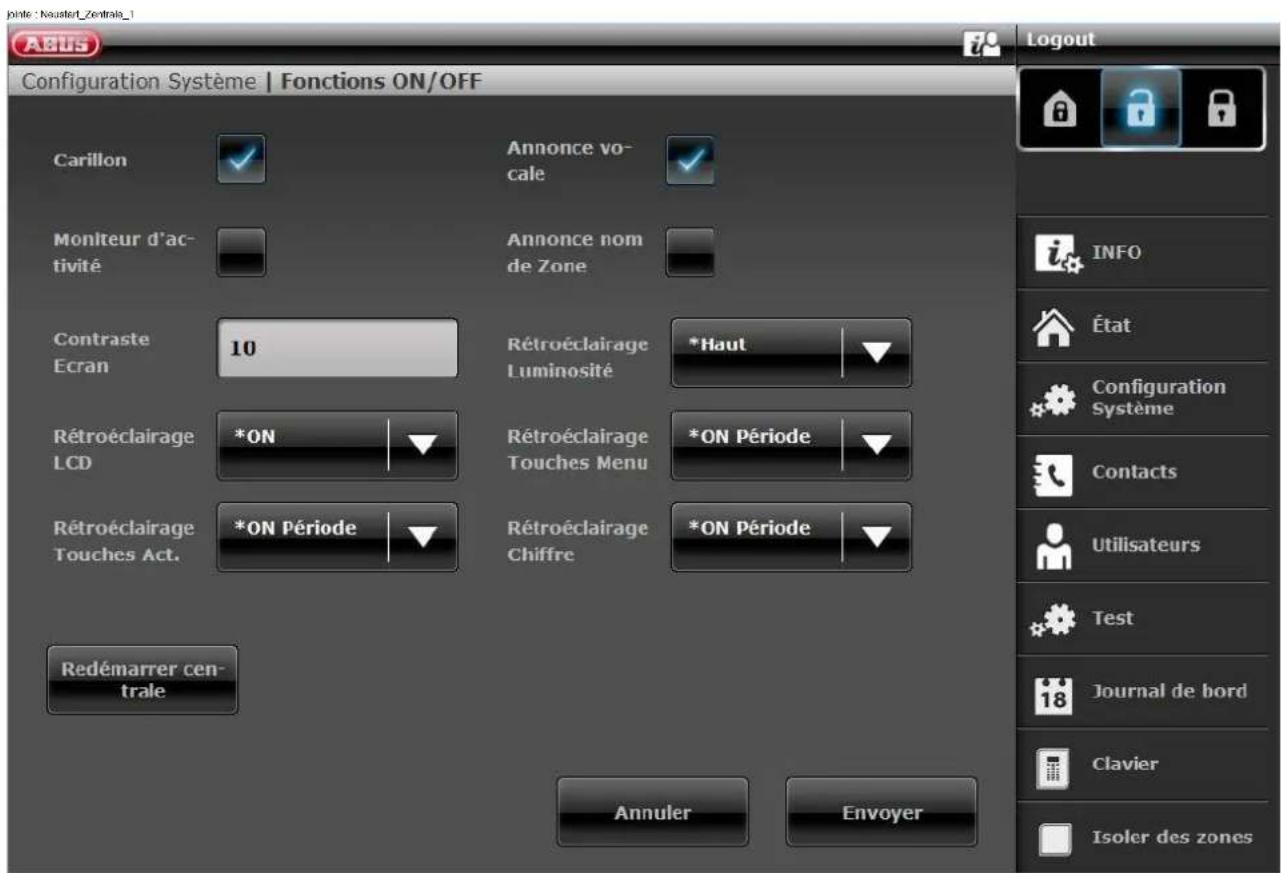

Redémarrer centrale		Visible uniquement pour l'administrateur et si : • il n'y a aucune transmission à ce moment-là • la centrale est désarmée.
Tonalités des touches	On	Version logicielle >= 2.01.08
Fonctions		Touch Cover, version logicielle >= 2.01.08
Carillon	On
Annonce vocale	On
Moniteur d'activité	Off
Contraste de l'écran	100 %
Luminosité du rétroéclairage	Élevée
Rétroéclairage	Selon le délié
Annonce des noms de zone		Temps d'enregistrement maximal = 2 s pour chaque zone
Autorisé	Off
Zones IP	Enregistrement Lecture : Aucun Effacer message	Zone 101 à 106
Zones sans fil	Enregistrement Lecture : Aucun Effacer message	Zone 201 à 248
Zones filaires	Enregistrement Lecture : Aucun Effacer message	Zone 301 à 304
Redémarrer centrale		Visible uniquement pour l'administrateur et si : • il n'y a aucune transmission à ce moment-là • la centrale est désarmée.
Tonalités des touches	On
Rétroéclairage dynamique	On
Mode Nettoyage	On
Date et heures		Visible uniquement pour l'administrateur
Sync. heures SNTP
Sync. heures SNTP	Off
Mode manuel
RÉGLER DATE	01/01/2015
RÉGLER L'HEURE	00:00 (hh:mm)
ÉTÉ/HIVER	Automatique
Éditer sorties		Visible uniquement pour l'administrateur et apparait uniquement lorsque l'installateur a configuré des sorties de type « Défini par U »,
Télécommandes	Aucun	Visible uniquement pour l'administrateur
Réglages Volume		Visible uniquement pour l'administrateur
Tonalités opérateur	5
Tonalités info	5
Tonalités alarme	10
Volume langue	50 %
Volume Message	33 %
Accès Web	Autorisé	Visible uniquement pour l'administrateur
Mises à jour distances	Bloqué	Visible uniquement pour l'administrateur
Calendrier Arm./Désarm.		Visible uniquement pour l'administrateur
Autorisé	Non
Hebdomadaire
6. CONTACTS		Visible uniquement pour l'administrateur
Destinataires A-L
Nom	Destinataires A-L
N° de télé 1	Vide
N° de télé. 2	Vide
E-mail	Vide
Adresse IP	Vide
ID utilisateur ID	Vide
7. TEST		Visible uniquement pour l'administrateur
Test de détction	Pas de zones utilisées
Sirènes et avertisseurs
Sirènes int.	Off
Tension d'entrée CC externes	Pas de Périph.!
Module Sirènes	Pas de Périph.!
Haut-parleur	Arrêté
Verrous de porte	Pas de Périph.!
Sorties	Pas de sorties disponibles
Badge	Aucun badge lu
Télécommandes	Pas de Téléco enregistrée
Émetteur d'appel d'urgence	Pas de medaillon enregistré
Appel téléphonique	Vide
8. HISTORIQUE
9. INFO		Visible uniquement pour l'administrateur
Centrale
Version		Indique la version logicielle, S/N, le n° de partition et la langue.
Communication
RTC

Annexe

GSM		Apparait uniquement en cas d'intégration d'un module GSM.
Réseau		Indique l'opérateur de réseau mobile et le RSSI (intensité de la réception)
IMEI
N° Abonné
IMSI
Version	p.ex. 13.210.11.07.00	Firmware du modem du module GSM FUMO50000
Remise à zéro
Ethernet
Adresse IP
Masque sous-réseau IP
Passerelle adresse IP
DNS adresse IP primaire
Adresse MAC
État Com.IP

Maintenance et entretien

La centrale d'alarme doit etre verifiée au moins une fois par an. A chaque inspection :

• Contrôlez la présence de signes manifestes de dommages sur le boîtier de Secvest ou à l'avant de ce dernier.
• Contrôlez le fonctionnement du bouton anti-sabotage du boîtier et du bouton anti-sabotage mural (contact d'arrachement mural)
• Vérifiez l'etat des batteries de secours
• Vérifiez la présence de dommages ou les signes d'usure du câblage
• Vérifiez les signes manifestes de dommages sur le clavier
• Testez le fonctionnement de tous les boutons du clavier
  Nettoyez le clavier, l'écran et le boitier

O Aprs le nettoyage, essuyez la surface a l'aide d'un chiffon doux et sec.
N'tilisez pas d'eau, de solvants ni de produits de nettoyage.

• Contrôlez la puissance du signal et l'état des batteries de tous les détecteurs et claviers, de toutes les sirènes d'extérieur et d'intérieur, de tous les MAW, de tous les verrous de porte, de toutes les télécommandes, de tous les medaillons anti-agression, de tous les medaillons Médicaux et de tous les medaillons de soins.

• Remplacez les batteries conformément aux instructions du fabricant

• Testez chaque composant.
  Nettoyez soigneusement les objectifs de tous les détecteurs PIR et de toutes les cameras à l'aide d'un chiffon doux et sec propre.
• N'utilisez pas d'eau, de solvants ni de produits de nettoyage.
• RÉalissez un test de détéction de tous les détecteurs.
• Testez toutes les alarmes externes
• Testez la transmission.
• Par ailleurs, il convient de veiller au respect de la norme EN50131-7 « Systèmes d'alarme - Systèmes d'alarme contre l'intrusion et les hold-up - Partie 7 : Regles d'application »

Aucune vérification des calibrages ou ajustements n'est nécessaire.

Mise à niveau logicielle

Important

Sauvegarde et réinitialisation de la configuration

Lors d'une mise à jour importante, la programmation Usine du système d'alarme sans fil Secvest sont rétablis.

Par conséquent, il faut impératifement sauvégarder la configuration de la centrale au préalable :

1. Serveur Web « Mode Installateur »
2. « Système »
3. « Backup/Restaurer »
4. « Backup »

À l'issue de la mise à jour, la configuration peut être rétable (ainsi que tous les ID de composants) :

1. Serveur Web « Mode Installateur »
2. « Système »
3. « Backup/Restaurer »
4. « Charger configuration »

Important

Avec la version logicielle 2.00.00, des modifications ont ete apportees dans les menus suivants

• Setup Transmission VoIP
• Contacts -> ID utilisateur SIP
  Sorties -> Type « Défini par U »
  AES/NSL Reporting Port IP

Après lecture, veuillez contrôle la configuration de ce menu et adapter les réglages en conséquence.

Mises à jour distantes

Preparation :

Ajouter un nouvel « utiliser de niveau 4 »

Centrale

« Mode Installateur -> Système -> Sécurité -> Mises à jour distances -> Autorisé

ou

INTERFACE WEB

Mode Installateur -> Système -> Réglages de sécurité -> Mises à jour distances -> Autorisé (coché)

Lorsque cette option est autorisée, il faut saisir un nouveau code de niveau 4. Ceci ne s'applique que si ce code de niveau 4 n'a jamais eté programme au préalable (depuis la livraison ou depuis la derniere réinitialisation de la programmation Usine). Ce code de niveau 4 comporte le même nombre de chiffres que le code installateur ou le code utilisateur.

Entrée du « nouveau code de niveau 4 » et « confirmation du code de niveau 4 » (saisir une nouvelle fois le code pour confirmation).

Un nouvel utilisateur est automatiquement créé. Voir le menu utilisateur « Utilisateur »

Nom: « Niveau 4 »

Remarque :

Pour des raisons de sécurité, vous devez modifier le nom par défaut « Niveau 4 » de l'utilisateur de niveau 4.

Remarque :

Voutrouvez des details supplémentaires dans les descriptions des menus, dans les instructions correspondantes.

Début de la procédure de « Mise à jour distante » :

Assurez-vous que

Centrale

« Mode Installateur -> Système -> Sécurité -> Mises à jour distances -> Autorisé

Menuutilisateur->Configuration->Misesa jourdistantes->Autorise

ou

INTERFACEWEB

Mode Installateur -> Système -> Régliages de sécurité -> Mises à jour distances -> Autorisé (coché)

Menu utiliseur -> Configuration -> Réglages de sécurité -> Mises à jour distances -> Autorisé (coché)

Lorsqu'un utilisateur de niveau 4 se connecte au serveur Web à l'aide de son nom et de son code d'utilisateur de niveau 4, si les deux options de « mise à jour distante » sont autorisées, seules trois options de menu sont affichées pour cet utilisateur :

Coordonnées de l'utilisateur de niveau 4 pour modification

Nom d'utilisateur de niveau 4.

Code d'utilisateur de niveau 4.

et

Mise à niveau de la centrale

Ces options ne sont pas affichées si vous vous connectez en tant qu'installateur.

Cliquez sur « Centrale Upgrade »

Important

Veillez à charger uniquement

• un fichier de langue compatible avec le fichier d'application existant ou
• un fichier d'application compatible avec le fichier de langue existant
• un fichier de langue et un fichier d'application compatibles entre eux.

Consultez les notes de publication à ce sujet.

Sélectionnez un « fichier de langue »

Cliquez sur le bouton « Parcourir » pour indiquer le chemin d'accès et le nom du fichier de langue à charger. Cliquez sur le bouton « Envoyer » pour importer le fichier selectionné dans le système d'alarme sans fil.

Annexe

Selectionnez un « fichier d'application »

Cliquez sur le bouton « Parcourir » pour indiquer le chemin d'accès et le nom du fichier d'application à charger.

Cliquez sur le bouton « Envoyer » pour importer le fichier selectionné dans le système d'alarme sans fil.

Vous pouvez également effectuer ces deux actions simultanement.

Sélectionnez un « fichier de langue »

Sélectionnez un « fichier d'application »

Cliquez sur « Envoyer »

Une fois le téléchargement terminé, la centrale compare le nombre de configuration du logiciel actuel avec le nombre de configuration du logiciel téléchargeé. S'ils concordent, la centrale redémarre automatiquement et installe le nouveau logiciel.

S'ils ne concordent pas, le serveur Web averit l'utilisateur que la centrale va redémarrer, que sa configuration va être réinitialisée et que l'installateur est sur place pour la reconfigurer (la centrale reste au niveau de l'« assistant de démarrage »).

Si I'utilisateur besoin l'option « Non », le fichier télécharge est supprimé de la carte SD.

Cela peut d'éviter qu'un utilisateur de niveau 3 se présente sur place et installe le nouveau logiciel à partir de la carte SD sans ouvrir la centrale. Cette opération est interdite pour un utilisateur de niveau 3, à moins que la centrale soit ouverte.

Notez que le contrôle du numero de configuration mentionné ci-dessus est effectué uniquement sur les centrales sur lesquelles une version du logiciel a déjà cette fonction (version 1.01.00 et supérieures).

Voir également le manuel d'utilisation à la page 36, chapitre 10.5.7 Mises à jour distantes.

Centrale

Menuutilisateur->Configuration Misesà jourdistantes

ou

INTERFACEWEB

Menu utiliser -> Configuration -> Réglages de sécurité -> Mises à jour distances

Bloque (désactivé - option décochée)

Un utiliseateur de niveau 4 peut uniquement modifier le « code de niveau 4 » et le « nom d'utilisateur de niveau 4 »

Autorisé (acté, option cochée)

Lorsqu'un utiliser de niveau 4 se connecte au serveur Web à l'aide de son nom et de son code d'utilisateur de niveau 4, si l'option de « mise à jour distante » est autorisée en mode Installateur, seules trois options de menu sont affichées pour cet utiliser :

Coordonnées de l'utilisateur de niveau 4 pour modification

Nom d'utilisateur de niveau 4.

Code d'utilisateur de niveau 4.

et

Mise à niveau de la centrale

Remarque

Creation du certificat SSL en cours, ceci peut durer quelques minutes (env. 3 minutes).

Les fonctions réseau ne sont pas disponibles pendant ce temps.

Remarque

Le message suivant s'affiche : Initialisation reseau, veuillez patienter...

Remarque

Lorsqu'un processus de mise à niveau est en cours, vous voyagez les 3 opérations suivantes sur la centrale d'alarme. 1)

Les touches de menu sont allumées.

Les touches activation/désactivation clignotent.

Les touches numériques sont sombres.

2)

Les touches de menu sont allumées.

Les touches activation/désactivation sontsons.

Les touches numériques clignotent.

3)

Les touches de menu sont sombres.

Les touches activation/désactivation clignotent à nouveau pour signaler que le processus de mise à niveau se termine.

Les touches numériques sont sombres.

Le premier point de l'assistant de démarrage s'affiche (selection de langue).

AES / TS Reporting

En vue de la conformité avec la norme EN 50131, AES (TS) Reporting doit être activé.

La centrale utilise automatiquement les protocoles classiques si elle utilise le standard PSTN ou GSM pour la communication sortante.

Format rapide

Lors de l'utilisation du format rapide, chaque message transmis à AES (TS) se compose des éléments suivants :

un ID client à 4, 5 ou 6 chiffres.

8 canaux de données.

Chaque canal indique l'etat d'une sortie. Le type de la sortie (canal) est definite dans le menu « Canaux FF » (voir page xyz). Chaque canal peut transmettre les valeurs suivantes :

1 = nouvelle alarme non déclenchée jusqu'à présent
2 = sortie ouverte/desactivée
3 = alarmé réinitialisée et non déclenchée jusqu'à présent
4 = sortie fermée/activée
5 = aucune alarme
6 = alarmé déjà déclenchée plus tout

Signal de test ou etat

Contact ID

Le format Contact ID transmit les données des entrées du journal de bord à AES (TS). Exemples de messages au format Contact ID :

Example 1

1234 18 1137 01 015 2

1234	est l'ID client tel que spécifique dans le menu ID Client (page xyz).
18	est le type de message utilisé pour identifier le message en tant que Contact ID.
1137	est le numéro d'événement d'un nouvel événement (1), suivi du code d'événement d'une alarme de sabotage du système (137)
01	correspond au numéro de la partition
015	correspond au numéro de zone
2	nummer de somme de contrôle dont AES (TS) a besoin pour vérifier et confirmer qu'un message valide a été reçu

Example 2

1234 18 3137 01 015 3

L'unique différence entre cet exemple et le premier est le 3 qui caractérisse le numéro d'évenement pour afficher une réinitialisation de l'alarme de sabotage du système, et celui correspondant à la valeur de la somme de contrôle.

SIA 1, SIA 2, SIA 3, Extended SIA 3 et Extended SIA 3 V2

Les formats SIA transmettent les données des entrées du journal de bord à AES (TS).

Les quatre formats SIA se distinguent selon la quantité des données transmises avec chaque message.

Type

SIA1

SIA2

Format

AAAAAA|NCCcc

AAAAAA	ID client régiable à 6 chiffres (123456, p. ex.).
"N"	Nouvel événement (toujours N)
"ti"hh:mm/	Heure (ti10:23/, p. ex.).
"id"nnn/	Nombre utilisé, si applicable, sinon, non envoyé (id123/ ou id6/, p. ex.)
"ri"nn/	Nombre de partition (ri12/ ou ri3, p. ex.).
NC	Code d' événement (p. exemple, FA = Alarme Feu).
cc	Nombre de zone ou de claviers, si applicable, sinon, non envoyé (p. ex. 23 ou 5)
"A"S	Description de l' événement, en général la description de l' événement de journal de bord

Remarque :

La centrale d'alarme envoie les caractères figurant entre " et " représentés ci-dessus de façon fidèle, tels qu'ils sont répertoriés dans le tableau ci-dessus.

Example

Dans le cas d'une alarme incendie de la zone 2 de la partition 4 à 10:15 avec l'ID client 10 pour la partition 4, les différents formats pour le protocole SIA se presentent comme suit :

SIA1	#000010|NFA2
SIA2	#000010|N/ri4/FA2
SIA3	#000010|Nti10:15/ri4/FA2
	#000010|AFire Zone 2
Extended SIA3	#000010|Nti10:15/ri4/FA2|AFire Zone 2
Extended SIA3 V2	#000010|Nti10:15|ri4|FA2|AFire Zone 2

Remarque concernant le format Extended SIA3 V2 :

Certaines versions logicielles à l'oeuvre dans les destinataires SIA ne détectent pas toujours le séparateur de texte « / ». Cela peut provoquer des problèmes. Des messages « d'erreur réseau » induis apparaissent au niveau de l'AES (TS). Cela peut se produit lors de l'activation ou de la désactivation de la centrale ou de l'activation ou de la désactivation du mode Installateur.

Par consequen, dans la version 2 du format Extended SIA3, le séparateur de texte « / » a ete remplace par « | »

Ainsi, la chaîne : #000010|Nti10:15/ri4/FA2/AFire Zone 2 devient : #000010|Nti10:15|ri4|FA2|AFire Zone 2

Si you rencontres des problèmes de messages d'« erreur réseau » incorrents, testez cette option SIA3 V2 étendue.

DC-09

Le protocole DC-09 basé sur IP est automatiquement utilisé par la centrale lorsque cette dernière utilise le standard Ethernet (LAN) pour la communication sortante.

Ce faisant, les données des protocoles classiques sont regroupées en paquets IP et transmises.

Remarque :

Voupez couver des details dans les specifications DC-09 et DC-07 de SIA et dans les standards applicables mentionnés dans ce document.

Les jetons utilisés sont les suivants :

Personnalisé	Jeton	Définition
FF	« SCN-S8 »	Scancom 4-8-1, 5-8-1, 6-8-1
CID	« ADM-CID »	Ademco Contact ID
SIA 1, SIA 2, SIA 3, Ex SIA 3, Ex SIA 3 V2	« SIA-DCS »	SIA DCS

Le protocole TCP est utilise.

Les messages sont envoyés sans cryptage (non cryptés).

Événements CID / SIA

Ce menu apparait uniquement si vous selectionnez « Contact ID » ou une autre version SIA à l'emplacement suivant :

Voutrouvez une description détaillée des formats CID et SIA dans l'annexe « Formats de protocole AES (TS)

Reporting »

Pour facilitier la programmation, les événements CID/SIA possibles sont rassemblés dans des groupes. Les tableaux 1 et 3 doivent les événements CID/SIA et l'affection de groupe correspondante. Les tableaux 2 et 4 doivent les groupes et les événements CID/SIA correspondants.

Si vous autorisez un groupe avec Oui, la centrale peut envoyer chaque événement de ce groupe.

Remarques :

Les transmissions d'alarme CID/SIA nécessitent beaucoup plus de temps que le format rapide Scancom, étant donné que le système transfère des données d'alarme etendues au centre de réception des alarmes (AES, TS).

La centrale reporte le TS Reporting ou l'entrée dans le journal de bord d'environ 15 à 22 minutes (choix aléatoire) en cas de panne de réseau (coupure de courant) ou lorsque vous quittez le mode Installateur en présence d'une panne de réseau (coupure de courant).

La centrale reporte le TS Reporting ou l'entrée dans le journal de bord d'environ 60 à 90 secondes (choix aléatoire), en cas de rétablissement de l'alimentation électricque ou lorsque vous quittez le mode Installateur et que l'alimentation électricque est rétable.

Tableau 1 Codes CID - Groupes de rapport CID

CodeCID	Contient :	Groupe de rapport CID
100	Alarme Médicale	Alarme Alarme
101	Appel Soins de santé (urgence soins)	Alarme Alarme
110	Feu et Feu OK	Incendie
120	Aggression zone (panique) et OKAggression (panique) silence et OKAggression clavier (panique) et OKAggression RF (panique) et OKAggression clavier sans fil (panique) et OK	Alarme anti-aggression
121	Alarme code contrainte	Alarme anti-aggression
129	Alarme agression (panique) confirmée	Alarme anti-aggression
130	Intrusion et Intrusion OK	Alarme Intrusion
137	Sabotage du boîtier de la centrale et OKSabotage du clavier et OKSabotage du détecteur et OKSabotage du clavier et OKSabotage de la sirène et OKSabotage du clavier sans fil et OKSabotage des sirènes externes et OKSabotage MAW et OKSabotage du verrou de la porte et OK	Sabotages
139	Confirmation alarme	Alarme Intrusion
150	Alarme technique et OK	Technique
150	Boîtier clé ouvert et fermé	Boîtier clé
300	Défaut et OK pour : AUX 12 V, système 12 V	Anomalies
301	Défaut secteur A/C et OK	Défaut secteur
302	Batt. centrale vide/défaut et OK	Batt. centrale
305	Système ou partition réinitialisé(e)	Remise à zéro
311	Batt. centrale vide/manquante et OK	Batt. centrale
311	Défaut batterie externe et OK	Anomalies
320	Défaut zone sirène externe et OKDéfaut MAW et OK	Anomalies
337	Défaut PSU détector de fumée/MAW et OK	Batt.Rad. /PSU
337	Défaut PSU externe et OK via zone n	Anomalies
338	Défaut sirène externe/MAW batterie vide et OK	Batt.Rad. /PSU
338	PSU extense tension faible via zone n	Anomalies
342	Défaut A/C PSU extense et OK	Anomalies
344	Défaut brouillage et ok 1)	RF Brouillage
351	Défaut voie de communication et OK	Anomalies
373	Défaut détecteur de fumée et OK	Anomalies
375	Défaut zone périphérique agression et OK	Anomalies
381	Défaut supervision de zone et OK Défaut supervision du clavier sans fil et OK Défaut supervision de sirène externe et ok 1) Défaut supervision MAW et OK Défaut supervision de verrou de porte et OK	RF Supervision
384	Défaut zone batterie vide et OK	Batt.Rad. /PSU
401	Système ou partition activé(e) et désactivé(e)	Armement/Désarmement
401	Système ou partition activé(e) en interne	Act. interne
406	Alarme annulation	Alarme Intrusion
409	Système ou partition activé(e) et désactivé(e) avec un interrupteur à clé	Armement/Désarmement
409	Système ou partition activé(e) en interne avec un interrupteur à clé	Act. interne
412	Téléchargement réussi	Télécharger
457	Sortie timeout et OK	Sortie timeout
461	Saisie de 4 codes utilisateur consécutifs erronés (également appelés « Code sabotage utilisé »)	Sabotages
573	Zone utilisateur/système masquée, zone affichée	Exclusion
601	Rapport de test de déclenchement manuel 2)	/
602	Rapport de test périodique/automatique 2)	/
625	Nouveau réglage de la date et de l'heure	RAZ heures/date
627	Mode Installateur Démarrage centrale (Web)	Mode installer
628	Mode Installerateur Fin centrale (Web)	Mode installer

Remarque :
1) La centrale d'alarme transmet le brouillage et la supervision lorsque le système est désacté.
2) Indépendant d'un groupe/sans lien avec un groupe

Tableau 2 Groupes de rapport CID - Codes CID

Groupe de rapportCID	Code CID	Contient :
Incendie	110	Feu et Feu OK
Alarme anti-agression	120	Aggression zone (panique) et OKAggression (panique) silence et OKAggression clavier (panique) et OKAggression RF (panique) et OKAggression clavier sans fil (panique) et OK
Alarme anti-agression	121	Alarme code contrainte
Alarme anti-agression	129	Alarme aggression (panique) confirmée
Alarme Alarme	100	Alarme Médicale
Alarme Alarme	101	Appel Soins de santé (urgence soins)
Alarme Intrusion	130	Intrusion et Intrusion OK
Alarme Intrusion	139	Confirmation alarme
Alarme Intrusion	406	Alarme annulation
Technique	150	Alarme technique et OK
Sabotages	137	Sabotage du boîtier de la centrale et OKSabotage du clavier et OKSabotage du détecteur et OKSabotage du clavier et OKSabotage de la sirène et OKSabotage du clavier sans fil et OKSabotage des sirènes externes et OKSabotage MAW et OKSabotage du verrou de la porte et OK
Sabotages	461	Saisie de 4 codes utilisateur consécutifs erreions (également appelés « Code sabotage utilisé »)
Armement/Désarmement	401	Système ou partition activé(e) et désactivé(e)
Armement/Désarmement	409	Système ou partition activé(e) et désactivé(e) avec un interrupteur à clé
Act. interne	401	Système ou partition activé(e) en interne
Act. interne	409	Système ou partition activé(e) en interne avec un interrupteur à clé
Remise à zéro	305	Système ou partition réinitialisé(e)
Sortie timeout	457	Sortie timeout et OK
Exclusion	573	Zone utilisateur/système masquée, zone affichée
Boîtier clé	150	Boîtier clé ouvert et fermé
RF Supervision	381	Défaut supervision de zone et OKDéfaut supervision du clavier sans fil et OKDéfaut supervision de sirène externe et ok 1)Défaut supervision MAW et OKDéfaut supervision de verrou de porte et OK
RF Brouillage	344	Défaut brouillage et ok 1)
Batt.Rad. /PSU	337	Défaut PSU détecteur de fumée/MAW et OK
Batt.Rad. /PSU	338	Défaut sirène externe/MAW batterie vide et OK
Batt.Rad. /PSU	384	Défaut zone batterie vide et OK
Batt. centrale	302	Batt. centrale vide/défaut et OK
Batt. centrale	311	Batt. centrale vide/manquante et OK
Défaut secteur	301	Défaut secteur A/C et OK
Anomalies	300	Défaut et OK pour : AUX 12 V, système 12 V
Anomalies	311	Défaut batterie externe et OK
Anomalies	320	Défaut zone sirène externe et OKDéfaut MAW et OK
Anomalies	337	Défaut PSU externe et OK via zone n
Anomalies	338	PSU externe tension faible via zone n
Anomalies	342	Défaut A/C PSU externe et OK
Anomalies	351	Défaut voie de communication et OK
Anomalies	373	Défaut détecteur de fumée et OK
Anomalies	375	Défaut zone péripérique agression et OK
Mode installer	627	Mode Installer du Havre central (Web)
Mode installer	628	Mode Installer Fin centrale (Web)
Code utilis. changé	/	/
RAZ heures/date	625	Nouveau réglage de la date et de l'heure
Télécharger	412	Téléchargement réussi
/	601	Rapport de test de déclenchement manuel 2)
/	602	Rapport de test périodique/automatique 2)

Remarque :

1) La centrale d'alarme transmet le brouillage et la supervision lorsque le système est désacté.
2) Indépendant d'un groupe/sans lien avec un groupe

Tableau 3 Codes SIA - Groupes de rapport SIA

Code SIA	Contient :	Groupe de rapport SIA
AT, AR	Défaut secteur et OK	Défaut secteur
AT, AR	Défaut A/C PSU externe et OK	Anomalies
BA, BR	Intrusion et Intrusion OK	Alarme Intrusion
BA, BR	Boîtier clé ouvert et fermé	Boîtier clé
BB, BU	Zone utilisateur/système masquée, zone affichée	Exclusion
BC	Alarme annulation	Alarme Intrusion
BV	Confirmation alarme	Alarme Intrusion
BZ	Défaut supervision de zone et OKDéfaut supervision du clavier sans fil et OKDéfaut supervision de sirène externe et ok 1)Défaut supervision MAW et OKDéfaut supervision de verrou de porte et OK	RF Supervision
CE	Activation de l'agenda repoussée dans le temps	Armement/Désarmement
CL	Système ou partition activé(e) en interne	Act. interne
CL, OP	Système ou partition activé(e) et désactivé(e)	Armement/Désarmement
CS	Système ou partition activé(e) en interne avec un interrupteur à clé	Act. interne
CS, OS	Système ou partition activé(e) et désactivé(e) avec un interrupteur à clé	Armement/Désarmement
EA	Sortie timeout et OK	Sortie timeout
FA, FR	Feu et Feu OK	Incendie
FT, FJ	Défaut détecteur de fumée et OK	Anomalies
HA, HR	Contrainte et OK	Alarme anti-aggression
HV	Alarme agression (panique) confirmée	Alarme anti-aggression
JA	Saisie de 4 codes utilisateur consécutifs erronés (également appelés « Code sabotage utiliseateur »)	Sabotages
JT	Nouveau réglage de la date et de l'heure	RAZ heures/date
JV	L'utiliseur A a modifié le code de l'utiliseur B	Code util. changé
JX	L'utiliseur A a supprimé l'utiliseur B	Code util. changé
LB (RB)	Mode Installateur Démarrage centrale (Web)	Mode installer
LS (RS)	Mode Installerateur Fin centrale (Web)	Mode installer
LT, LR	Défaut voie de communication et OK	Anomalies
MA, MH	Alarme Médicale et OK	Alarme Alarme
OR	Système ou partition réinitialisé(e)	Remise à zéro
PA, PR	Aggression zone (panique) et OKAggression clavier (panique) et OKAggression RF (panique) et OKAggression clavier sans fil (panique) et OK	Alarme anti-aggression
PT, PJ	Défaut zone périhérique agression et OK	Anomalies
QA, QH	Appel Soins de santé (urgence soins)	Alarme Alarme
RH	Code utilisateur réinitialisé	Code utilis. changé
RP	Rapport de test périodique/automatique 2)	/
RS	Téléchargement réussi	Télécharger
RU	Éché du téléchargement	Télécharger
RX	Rapport de test de déclenchement manuel 2)	/
TA, TR	Sabotage du clavier et OK	Sabotages
	Sabotage du détecteur et OK
	Sabotage du boîtier de la centrale et OK
	Sabotage de la sirène et OK
	Sabotage du clavier sans fil et OK
	Sabotage des sirènes externes et OK
	Sabotage MAW et OK
	Sabotage du clavier et OK
	Sabotage du verrou de la porte et OK
TA, TR	Défaut MAW et OK	Anomalies
UA, UR	Alarmé technique et OK	Technique
XQ, XH	Défaut brouillage et ok 1)	RF Brouillage
XT, XR	Défaut zone batterie vide et OK	Batt.Rad. /PSU
YA, YH	Défaut zone sirène externe et OK	Anomalies
YM, YR	Batt. centrale vide/manquante et OK	Batt. centrale
YM, YR	Défaut batterie externe et OK	Anomalies
YP, YQ	Défaut PSU détecteur de fumée/MAW et OK	Batt.Rad. /PSU
YP, YQ,	Défaut et OK pour : AUX 12 V, système 12 V	Anomalies
YP, YQ	Défaut PSU externe et OK via zone n	Anomalies
YT, YR	Défaut sirène externe/MAW batterie vide et OK	Batt.Rad. /PSU
YT, YR	Batt. centrale vide/défaut et OK	Batt. centrale
YT, YR	PSU externe tension faible via zone n	Anomalies
YW	Erreur système	Anomalies

Remarque

1) La centrale d'alarme transmet le brouillage et la supervision lorsque le système est désacté.
2) Indépendant d'un groupe/sans lien avec un groupe

Tableau 4 Groupes de rapport SIA - Codes SIA

Groupe de rapport SIA	Code SIA	Contient :
Incendie	FA, FR	Feu et Feu OK
Alarme anti-agression	HA, HR	Contrainte et OK
Alarme anti-agression	HV	Alarme agression (panique) confirmée
Alarme anti-agression	PA, PR	Agression zone (panique) et OKAggression clavier (panique) et OKAggression RF (panique) et OKAggression clavier sans fil (panique) et OK
Alarme Alarme	MA, MH	Alarme Médicale et OK
Alarme Alarme	QA, QH	Appel Soins de santé (urgence soins)
Alarme Intrusion	BA, BR	Intrusion et Intrusion OK
Alarme Intrusion	BC	Alarme annulation
Alarme Intrusion	BV	Confirmation alarme
Technique	UA, UR	Alarme technique et OK
Sabotages	JA	Saisie de 4 codes utilisateur consécutifs erreions (également appelés « Code sabotage utilisé »)
Sabotages	TA, TR	Sabotage du clavier et OKSabotage du détecteur et OKSabotage du boîtier de la centrale et OKSabotage de la sirène et OKSabotage du clavier sans fil et OKSabotage des sirènes externes et OKSabotage MAW et OKSabotage du clavier et OKSabotage du verrou de la porte et OK
Armement/Désarmement	CE	Activation de l'agenda repoussée dans le temps
Armement/Désarmement	CL, OP	Système ou partition activé(e) et désactivé(e)
Armement/Désarmement	CS, OS	Système ou partition activé(e) et désactivé(e) avec un interrupteur à clé
Act. interne	CL	Système ou partition activé(e) en interne
Act. interne	CS	Système ou partition activé(e) en interne avec un interrupteur à clé
Remise à zéro	OR	Système ou partition réinitialisé(e)
Sortie timeout	EA	Sortie timeout et OK
Exclusion	BB, BU	Zone utilisateur/système masquée, zone affichée
Boîtier clé	BA, BR	Boîtier clé ouvert et fermé
RF Supervision	BZ	Défaut supervision de zone et OKDéfaut supervision du clavier sans fil et OKDéfaut supervision de sirène externe et ok 1)Défaut supervision MAW et OKDéfaut supervision de verrou de porte et OK
RF Brouillage	XQ, XH	Défaut brouillage et ok 1)
Batt.Rad. /PSU	XT, XR	Défaut zone batterie vide et OK
Batt.Rad. /PSU	YP, YQ	Défaut PSU détecteur de fumée/MAW et OK
Batt.Rad. /PSU	YT, YR	Défaut sirène externe/MAW batterie vide et OK
Batt. centrale	YM, YR	Batt. centrale vide/manquante et OK
Batt. centrale	YT, YR	Batt. centrale vide/défaut et OK
Défaut secteur	AT, AR	Défaut secteur et OK
Anomalies	AT, AR	Défaut A/C PSU externe et OK
Anomalies	FT, FJ	Défaut détecteur de fumée et OK
Anomalies	LT, LR	Défaut voie de communication et OK
Anomalies	PT, PJ	Défaut zone périphérique agression et OK
Anomalies	TA, TR	Défaut MAW et OK
Anomalies	YA, YH	Défaut zone sirène externe et OK
Anomalies	YM, YR	Défaut batterie externe et OK
Anomalies	YP, YQ,	Défaut et OK pour : AUX 12 V, système 12 V
Anomalies	YP, YQ	Défaut PSU externe et OK via zone n
Anomalies	YT, YR	PSU externe tension faible via zone n
Anomalies	YW	Erreur système
Mode installer	LB (RB)	Mode Installerateur Démarrage centrale (Web)
Mode installer	LS (RS)	Mode Installerateur Fin centrale (Web)
Codeutil. changé	JV	L'utilisateur A a modifié le code de l'utilisateur B
Codeutil. changé	JX	L'utilisateur A a supprimé l'utilisateur B
Codeutil. changé	RH	Code utiliser réinitialisé
RAZ heures/date	JT	Nouveau réglage de la date et de l'heure
Télécharger	RS	Téléchargement réussi
Télécharger	RU	Échec du téléchargement
/	RP	Rapport de test périodique/automatique 2)
/	RX	Rapport de test de déclenchement manuel 2)

Remarque

1) La centrale d'alarme transmet le brouillage et la supervision lorsque le système est désacté.
2) Indépendant d'un groupe/sans lien avec un groupe

Messages d'erreur par e-mail

Messages d'erreur par TCP/IP

Le tableau suivant comprend les messages d'erreur TCP/IP :

1001 General Error

1002 Invalid socket descriptor

1003 Invalid parameter

Vue d'ensemble des messages SSL

Le tableau suivant comprend les messages SSL que nous utilisons dans l'empilage SSL - Ils peuvent changer en cas de mise à niveau :

Messages d'erreur par VOIP

Le tableau suivant comprend les messages d'erreur importants pour l'utilisateur :

VOIP_CALL_NO_result 0

Le tableau suivant comprend les messages d'erreur internes :

Entrées de journal de bord

Cette année fournit de brèves explications sur les messages qui peuvent s'afficher dans le journal de la centrale d'alarme.

Notez qu'une grande partie de ces messages se refèrent à des périhériques spécifique avec le numéro de périhérique correspondant. Il est donc impossible d'afficher dans cette liste les messages de journal exacts, tels que vous les verrez dans une certaine installation.

Les messages de la liste sont triés par ordre alphabetique. La colonne « Entrée du journal des événements » affiche « == » ou parfois « # ». Ces caractères correspondant au nombre de zone, d'utilisateur ou de périhérique que la centrale d'alarme a enregistré pour l'évenement. Dans la colonne « Explication », celui-ci est indiqué par « nn » ou « n »

Dans les messages de communication répertoriés, « $m » représenté le type de la voie de communication utilisée.

Entrées du journal des événements	Explication
"m défaut e-mail"	m défaut e-mail
"m voie de comm. ok"	Voie de communication rétablie
"m défaut voie de comm."	Voie de communication perturbée
"m défaut modem"	m modem perturbé
"m modem de nouveau ok"	m modem de nouveau ok
"Protocole PAUS défaut m"	Protocole du poste central défaut de communication dem
"m défaut protocole de soin"	DéfautM lors de l'envoi du protocole de soin
"m défaut SMS"	m défaut communication SMS
"m défaut transm. vocal"	m transmetteur vocal perturbé
"== Défaut A/C ok"	Extension == défaut de l'alimentation électrique
"== Défaut A/C"	Extension == alimentation électrique rétablie
"== Aux. fus. manq."	Extension == fusible manquant
"== Aux. fus. réinit."	Extension = fusible ok
"== Aux1 err. syst."	Extension = tension de la sortie 1 perturbée
"== Aux1 sort. ok"	Extension = tension de la sortie 1 ok
"== Aux2 err. syst."	Extension = tension de la sortie 2 perturbée
"== Aux2 sort. ok"	Extension = tension de la sortie 2 ok
"== Pile 1 manq."	Extension = pile 1 manquante
"== Pile 1 OK"	Extension = pile 1 ok
"== Pile 2 manq."	Extension = pile 2 manquante
"== Pile 2 OK"	Extension = pile 2 ok
"== Code sabotage ok"	Le sabotage dû à un nombre trop élevé de saisies d'un code erreçé a été réinitialisé.
"== App. charg. 1 err."	Extension = erreur apparéil de chargement pile 1
"== App. charg. 1 OK"	Extension = apparéil de chargement pile 1 ok
"== App. charg. 2 err."	Extension = erreur apparéil de chargement pile 2
"== App. charg. 2 OK"	Extension == appareil de chargement pile 2 ok
"== Chargement 1 OK"	Extension == chargement de la batterie 1 ok
"== Chargement 2 OK"	Extension == chargement de la batterie 2 ok
"== Défaut test charge batt.1"	Extension == chargement de la batterie 1 perturbé
"== Défaut test charge batt.2"	Extension == chargement de la batterie 2 perturbé
"== Tension basse"	Extension == alimentation électricque basse
"== Pile 1 faible"	Extension == pile 1 chargement faible
"== Pile 2 faible"	Extension == pile 2 chargement faible
"== Err. tens. syst."	Extension == erreur dans la tension du système
"== Tens. syst. ok"	Extension == tension du système ok
"== Transm. sort. OK"	Extension == sortie de communication ok
"== ErrTransmSort."	Extension == erreur sortie de communication
"== Tension OK"	Extension == alimentation électricque ok
"12 V aux. ok"	Sortie 12 V de la centrale ok
"12 V aux. début"	Sortie 12 V de la centrale perturbée
"12 V clav. ok"	Clavier début de l'alimentation 12 V ok
"24 h Z=Alarme"	Alarme 24 heures dans la zone n.
"24 h Z=ok"	Alarme 24 heures réinitialisée dans la zone n.
"24 h Z=Alarme"	Alarme 24 heures dans la zone n.
"24 h Z=OK"	Alarme 24 heures réinitialisée dans la zone n.
"Déconnexion"	Déconnecté du serveur Web
"A/C OK"	L'erreur de tension secteur a été réinitialisée
"Défaut A/C ok part. ##"	Le défaut de l'alimentation électricque dans la partition ## a été réinitialisé
"Défaut A/C part. ##"	Défaut de l'alimentation électricque dans la partition ##
"Défaut A/C"	Absence de tension secteur
"Chargement batt. # OK"	Batterie # chargee
"Défaut changement batt.#"	Défaut de charge de la batterie #
"Charge batt. # OK"	Test de charge de la batterie # OK
"Défaut test charge batt.#"	Test de charge de la batterie # perturbé
"Défaut batt. # OK"	Défaut de la batterie # de nouveau ok
"Batt. # entièrement déchargée/manquante"	La batterie # est entièrement déchargée ou manquante
"Défaut test charge batt."	Test de charge de la batterie non réussi
"Batt. entièrement déchargée/manquante"	La batterie est entièrement déchargée ou manquante
"Défaut d'activation Z= "	Activation impossible, zone == perturbée ou ouverte
"Alarme conf. serveur Web"	Alarme confirmée par serveur Web
"Alarme conf. Z= "	Alarme confirmée par la zone ==
"Alarme conf."	Alarme confirmée par clavier
"Alarme conf. aux.#"	Alarme confirmée par contact anti-sabotage sur l'appareil #
"Alarme conf.=ER"	Alarme confirmée par lecteur de proxy externe ==ER
"Conf. alarme = "	Alarme confirmée par extension ==
"Alarme appel de test"	Alarme appel de test déclenchée
"Annulation d'alarme U--"	Annulation d'alarme par l'utilisateur --
"Confalarme Clav=="	Alarmé confirmée clavier de commande ==
"Confalarme clav. rad.=="	Alarmé confirmée clavier de commande sans fil ==*
"Confalarme sonnerie #"	Alarmé confirmée générateur de signal#
"Confalarme sonnerie"	Alarmé confirmée générateur de signal
"Confalarme sir. =="	Alarmé confirmée sirène ==
"Confalarme MAW =="	Alarmé confirmée MAW ==
"Confalarme Z==="	Alarmé confirmée zone ==
"Confalarme boîtier centrale"	Alarmé confirmée sabotage centrale d'alarme
"Confalarme aux."	Alarmé confirmée accessoire raccordé
"Confirmation d'alarme"	Alarmé confirmée
"Conf. alm RPT=="	Alarmé confirmée répêuteur
"Alm conf.cen. brouill."	Alarmé confirmée brouillage de la centrale d'alarme
"Connexion"	Connecté au serveur Web
"ATE L.F. tous"	Toutes les lignes des unités de transmission d'alarme sont perturbées
"ATE L.F. individuel"	Une ligne des unités de transmission d'alarme est perturbée
"ATE L.F. ok"	Toutes les lignes des unités de transmission d'alarme sont rétables
"Auto act. int.#"	Système activé # automatiquement en interne
"Auto syst. désact."	Système désactivé automatiquement
"Auto système act."	Système activé automatiquement
"Auto part. # act."	Partition # activée automatiquement
"Auto part. # désact."	Partition # désactivée automatiquement
"Act. autom. désact. part.#"	L'activation automatique de la partition # est désactivée
"Act. autom. act. part.#"	L'activation automatique de la partition # est activée
"Act. autom. ret. U--"	L'activation automatique a été décalée par l'utilisateur --
"Act. autom. retardée U-- P#"	L'utilisateur -- a retardé l'activation automatique de la partition #
"Act. autom. désact."	L'activation automatique est désactivée
"Act. autom. act."	L'activation automatique est activée
"Act. autom. autom. part.#"	L'activation automatique de la partition # est perturbée
"Auto part. # act. int."	Partition # activée automatiquement en interne
"Aux. # sabo ok"	Sabotage de l'alimentation électrique sur l'appareil externe # réinitialisé
"Aux. 14V4 # défaut"	Sortie 14 V de la centrale perturbée
"Aux. sabo ok"	Sabotage de l'alimentation électrique sur un apparil externe réinitialisé
"Aux. # sabotage"	Sabotage de l'alimentation électrique sur l'apparil externe #
"Aux. 14V4 # OK"	Sortie 14 V de la centrale ok
"Aux. sabotage"	Sabotage de l'alimentation électrique sur un apparil externe
"U -- syst. act. int.#"	L'utilisateur -- a activé le système en interne
"U-- activ. ignorer"	L'utilisateur -- a interrompu l'activation du système
"U-- défaut téléch."	Utilisateur == téléchargement perturbé
"U-- Réglage modifié"	Configuration modifiée par l'utilisateur ==
"U-- int. S # sortie"	L'utilisateur -- a démarré la temporisation de la sortie #
"U-- Alarme Médicale"	Alarmé d'urgence Médicale déclenchée par l'utilisateur --
"U-- redémarrage centrale"	L'utilisateur == a redémarré la centrale
"U-- contrainte OK"	Alarmé de contrainte de l'utilisateur == réinitialisée
"U--- contrainte"	Alarmé de contrainte de l'utilisateur==
"U--- code shunt"	Code shunt saisi par l'utilisateur --
"U-- TrVoc. = mod."	L'utilisateur -- a modifié un numéro du transmetteur vocal
"U--- sortie système"	L'utilisateur -- a démarré la temporisation de la sortie
"U--- part. ## sortie"	L'utilisateur -- a activé la temporisation de la sortie dans la partition ##
"U--- part. ## contrainte ok"	Alarmé de contrainte de l'utilisateur == dans la partition ## réinitialisée
"U--- part. ## contrainte"	Alarmé de contrainte de l'utilisateur == dans la partition ##
"U-- ignorer"	L'utilisateur -- a activé la partition # malgré l'ajtestement
"Pile faible Z==="	Pile faible zone ==
"Pile faible Z===ok"	Pile zone == ok
"Pile ent. Z===ok"	Pile zone == ok
"Pile faible Z==="	Pile faible zone ==
"Pile ok"	La pile est ok
"Pile faible"	Pile faible
"Clav incendie ok"	Alarmé incendie sur le clavier == réinitialisée
"Clav.== code sabotage"	Sabotage dû à un nombre trop élevé de saisies d'un code erroné sur le clavier ==
"Clav.== incendie"	Alarmé incendie sur le clavier == déclenchée
"Clav.== méd."	Clavier == alarmé Médicale déclenchée
"Clav.== AA"	Clavier == alarmé agression déclenchée
"Occup. act. avec#"	Journal des événements utilisé par #
"Util. -- modif. util. =="	L'utilisateur -- a modifié le code de l'utilisateur ==
"Util. -- connexion"	L'utilisateur -- a appelé le menu
"Util. -- déconnexion"	L'utilisateur -- a quitté le menu
"Util. -- suppr. util. =="	L'utilisateur -- a supprimé l'utilisateur ==
"Util. -- système act."	L'utilisateur -- a activé le système
"Util. -- système désact."	Système désactifé par l'utilisateur --
"Util. -- réinit. système"	L'utilisateur -- a réinitialisé le système
"Util. -- part. # act."	L'utilisateur -- a activé la partition #
"Util. -- part. # désact."	L'utilisateur -- a désactifé la partition #
"Util. -- part. # act. int."	L'utilisateur -- a activé la partition # en interne
"Util. -- part. # réinit."	L UTILISATUR -- a réinitialisé la partition #
"Util. -- connexion (Web)"	L UTILISATUR -- a appelé le menu Web
"Util. -- déconnexion (Web)"	L UTILISATUR -- a quitté le menu Web
"Util. -- date/heure"	L UTILISATUR -- a modifié la date/heure
"Util. -- zone== masquée"	L UTILISATUR -- a masquéla zone ==
"Util. --- zone=== masquée ok"	L UTILISATUR -- a réactivé la zone ==
"Util. --- zone=== masquée"	L UTILISATUR -- a masquéla zone ==
"Util. --- zone=== aggression masquée"	Zone == aggression masquée par utiliser --
"Util. -- appel soins de santé"	L'utilisateur -- a déclenché un appel de soins de santé
"U--téléch. dist."	Utilisateur == téléchargement distant réussi
"Clav. == trouvé"	Nouveau clavier == trouvé
"Clav. == supprimé"	Clavier == supprimé
"Clav. == ajouté"	Le clavier == a été ajouté
"Clav.== code sabotage"	Sabotage dû à un nombre trop élevé de saisies d'un code erroné sur le clavier ==
"Clav.== manquant"	Clavier == manquant
"Clav.== ok"	Le clavier == est ok
"U--part. # ignoreur"	L'utiliseur -- a activé le système malgré l'advertisement
"Soins P-- pile faisible"	Émetteur d'appel de soins de santé pile faisible
"CO Z== alarme"	CO alarme zone ==
"CO Z== ok"	CO alarme zone == réinitialisé
"Code sabotage"	Sabotage dû à un nombre trop élevé de saisies d'un code erroné
« Codes réinitialisés"	Les codes ont été réinitialisés au réglage usine. Les codes ont été supprimés puis de nouveau saisis.
"Téléchargement bloqué"	Téléchargement bloqué
"Dup. == OK"	L'erreur "Adresse attribuée en double" est corrigée
"Dupliquer =="	Erreur "Adresse attribuée en double"
"Intrusion Z== alarme"	Alarme intrusion zone ==
"Intr. Z== OK."	Alarme intrusion zone == réinitialisée
"Intrusion Z----= alarme"	Alarme intrusion zone ==
"Intrusion Z----= ok"	Alarme intrusion zone == réinitialisée
"Entr. dém. Z----"	Temporisation d'entrée zone == démarrée
"Route entr. quittée Z=="	La route d'entrée a été quittée, zone == déclenchée
"Entrée déviation Z----"	La route d'entrée a été quittée, zone == déclenchée
"Régl.Z----shunt."	Les réglages de la zone == ont été shuntés
"Réglage modifié"	La configuration a été modifiée
"Erreur e-mail ---"	Erreur e-mail ---
"Erreur e-mail w"	Erreur e-mail "w
"E-mail appel de test"	E-mail appel de test
"Ext. == trouvée"	Nouvelle extension == trouvée
"Ext. == suprimée"	L'extension == a été suprimée
"Ext. == ajoutée"	La nouvelle extension == a été ajoutée
"Rét. A/C ext. Z=="	Alimentation électrique externe Z== rétablie
"Rét. A/C ext. Z----"	Alimentation électrique externe Z---- rétablie
"Défaut A/C ext. Z=="	Défaut externe de l'alimentation électrique Z==
"Défaut A/C ext. Z=="	Défaut externe de l'alimentation électrique Z----
"Défaut pile ext. Z=="	Erreur pile externe Z==
"Déf. pile ext. Z----"	Erreur pile externe Z----
"Rét. pile ext. Z=="	Pile externe Z== ok
"Rét. pile ext. Z----"	Pile externe Z---- ok
"CC ext. ok part. ##"	Courant continu externe rétabli dans la partition ##
"Défaut CC ext. part. ##"	Courant continu externe perturbé dans la partition ##
"Tens. faible ext. Z=="	Tension faible de l'alimentation électrique externe Z==
"Tens. faible ext. Z----"	Tension faible de l'alimentation électrique externe Z----
"Défaut PSU ext. Z=="	Défaut de l'alimentation électrique externe Z==
"Rét. PSU ext. Z----"	Alimentation électrique externe Z---- ok
"Rét. PSU ext. Z=="	Alimentation électrique externe Z== ok
"Défaut PSU ext. zone=="	Défaut de l'alimentation électrique externe Z===
"Rét. tens. ext. Z==="	Alimentation électrique externe Z=== ok
"Rét. tens. ext. Z==="	Alimentation électrique externe Z=== ok
"Défaut CC externe"	Défaut externe du courant continu
"TC utilis. -- pile faible"	Utilisateur -- la pile de la télécommande est faible
"Clav. rad.== défaut de supervision"	Clavier radio == surveillance radio perturbée constatée
"Clav. rad.== surv. ok"	Clavier radio == surveillance radio ok
"Manquent == OK"	Extension == de nouveau dans le système
"Manquent == ok"	Le clavier manquant == est de nouveau accessible
"Manquent =="	Extension == manquante
"Manquent =="	Clavier == manquant
"Manquant == ER ok"	Lecteur proxy externe == sur le clavier ok
"Manquant == ER"	Lecteur proxy externe == manquant sur le clavier
"Réinit. dist."	Le système a été réinitialisé à distance
"Téléservice réussi"	Téléservice terminé avec succès
"L'erreur incendie a été réinitialisée part.#"	Alarmé incendie partition # ok
"Incendie OK"	L'alarme incendie a été réinitialisée
"Incendie OK"	Alarmé incendie réinitialisée sur le clavier
"Incendie réinitialisation"	L'alarme incendie a été réinitialisée
"Incendie Z== alarme"	Alarmé incendie zone ==
"Incendie Z== OK"	L'alarme incendie zone == a été réinitialisée
"Incendie Z== alarme"	Alarmé incendie zone ==
"Incendie Z== OK"	L'alarme incendie zone == a été réinitialisée
"Alarme incendie"	Alarmé incendie déclenchée sur le clavier
"Incendie clav.== alarme"	Alarmé incendie déclenchée sur le clavier ==
"Clav. rad.## appel soins de santé"	Clavier radio ### appel soins de santé déclenché
"Clav. rad.== 4/6 divergence"	Clavier radio == longueur de code (4/6) erronée
"Clav. rad.== pile faible"	Pile faible clavier radio ==
"Clav. rad.== code sabotage ok"	Le sabotage dû à un nombre trop élevé de saisies d'un code erroné sur le clavier de commande sans fil == a été réinitialisé.
"Clav. rad.== PSU ok"	Clavier radio == alimentation électrique externe établie
"Clav. rad.== défaut PSU"	Clavier radio == alimentation électrique externe perturbée
"Clav. rad.== RF OK"	Clavier sans fil == liaison sans fil ok
"Clav. rad.== averissement RF"	Clavier de commande sans fil == plus de 15 min sans liaison radio avec la centrale d'alarme
"Clav. rad.== supervision ok"	Surveillance radio perturbée clavier radio == réinitialisée
"Clav. rad.== défaut de supervision"	Surveillance radio perturbée clavier radio ==
"Autorisé=="	...est autorisé
"Clav. radio == sabo ok"	Clavier radio == sabotage réinitialisé
"Clav. radio == sabo"	Clavier radio == sabotage déclenché
"Sir. radio == pile ok"	Sirène radio == pile ok
"Sir. radio == pile faible"	Sirène radio == pile faible
"Sir. radio == sabo ok"	Sirène radio == l'erreur de sabotage a été réinitialisée
"Sir. radio == sabo"	Sirène radio == sabotage
"Sir. radio == défaut de supervision"	Sirène externe == surveillance radio ok
"Défaut radio OK"	Défaut radio résolu
"Défaut radio"	Défaut radio
"Sabo boîtier OK"	Le sabotage du boîtier de la centrale a été réinitialisé
"Sabotage boîtier"	Sabotage du boîtier de la centrale
"Bloqué =="	...est bloqué
"Bris glace ok Z==="	La zone de bris de glace == a été supprimée
"Bris glace Z==="	Bris de glace détecté par la zone ==
"GSM CME info --"	GSM CME info --
"GSM CME infow"	GSM CME info w
"GSM CMS info --"	GSM CMS info --
"GSM CMS infow"	GSM CMS info $w
"Inactivité soin part.#"	Appel de soins de santé déclenché dans la partition # par l'inactivité
"Péripérique IP déconnecté"	Péripérique IP déconnecté
"Péripérique IP connecté"	Péripérique IP connecté
"IP Polling ok"	IP Polling rétable
"IP Polling défaut"	IP Polling défaut
"Z IP=== err. HTTP"	Zone IP === erreur HTTP
"Z IP=== réinit. manq."	Zone IP === connexion rétable
"Z IP=== manquante"	Zone IP === zone manquante
"Z IP=== temporisation"	Zone IP === temporisation
"Z IP=== IP err. 404"	Zone IP === erreur IP "Page non accessible"
"Z IP=== err. auth. IP"	Zone IP === erreur autorisation IP
"Brouillage == OK"	Extension == brouillage ok
"Brouillage =="	Extension == brouillage constaté
"Communication 12 V défaut ok"	Communication alimentation 12 V de nouveau ok
"Communication 12 V défaut"	Communication défaut de l'alimentation 12 V
"Défait de communication"	Communication perturbée
"Défait de configuration"	Configuration erronée
"Sonnerie # 12 V ok"	Générateur de signal # 12 V de nouveau disponible
"Sonnerie # 12 V défaut"	Défaut 12 V générateur de signal #
"Batterie vide # ok"	La batterie # est ok
"Batterie vide#"	La batterie # est vide
"CO"	La connexion a été interrompue
"Blocage Z=== act."	La zone de blocage === a été activée
"Blocage Z=== désact."	La zone de blocage === a été désactivée
"Journal événement types"	Journal événement types
"Recherche journal effacée"	Recherche du journal terminée
"Masque OK Z==="	Surveillance de masquage perturbée zone === rétable
"Masque Z==="	Masquage zone ===
"Masquage défaut zone ==="	Surveillance de masquage perturbée zone ===
"Méd. U-- pile faible"	L'émetteur d'appeal d'urgence Médicale de l'utilisateur -- a une pile faible
"Médical clavier alarme"	Alarme d'appel d'urgence Médicale déclenchée par le clavier
"Médical OK part.#"	La partition d'alarme Médicale # a été supprimée
"Médical OK"	L'alarme Médicale a été supprimée
"ClavUrgMéd==alarme"	Alarme d'appel d'urgence Médicale déclenchée par le clavier ==
"Err. dét. Z==="	Zone === erreur rés. finale
"Détector OK Z==="	Zone === erreur de résistance finale réinitialisée
"Défaut test déctector Z==="	Défaut test de détector zone ==
"Historique seul"	Historique seul
"Défaut de pile ok"	Défaut de pile de nouveau ok
"OK défaut CC externe"	Défaut externe du courant continu ok
"Avert. périm. Z==="	Zone d'ajretissement de périmètre ==
"Appel soins de santé clav."	Appel soins de santé déclenché par le clavier
"ASSUtil. --pile faible"	L'émetteur d'applé de soins de santé de l'utilisateur --a une pile faible
"Somme de contrôle erronée"	Somme de contrôle erronée
"RTC voie comm. OK"	Défaut de communication ligne téléphonique résolu
"RTC défaut voie de comm."	Défaut de communication ligne téléphonique
"REP==Pile faible"	Répéteur == pile vide
"REP==Brouillage OK"	Répéteur == pas de brouillage sur le répéteur
"REP==Brouillage"	Répéteur == brouillage constaté
"REP==Défaut PSU OK"	Répéteur == pas de défaut d'alimentation électrique sur l'entrée de 12 V
"REP==Défaut PSU"	Répéteur == défaut d'alimentation électrique sur l'entrée de 12 V
"REP==Avertissement RF"	Répéteur == plus de 15 min sans liaison radio avec la centrale d'alarme
"REP==Sabotage OK"	Répéteur == sabotage ok
"REP==Sabotage"	Répéteur == sabotage
"REP==Défaut sup. OK"	Répéteur == la surveillance sans fil perturbée a été réinitialisée.
"REP==Défaut sup."	Répéteur == surveillance sans fil perturbée
"Brouillage RF OK"	Brouillage radio ok
"Brouillage RF"	Brouillage radio
"Sabo=ER ok"	Le sabotage du lecteur de proxy externe == a été réinitialisé
"Sabo=ER"	Sabotage du lecteur de proxy externe ==
"Sabotage=OK"	Extension = l'erreur de sabotage a été réinitialisée
"Sabotage=ok"	Clavier = l'alarme anti-sabotage a été réinitialisée
"Sabotage=''"	Extension =sabotage déclenché
"Sabotage=''"	Alarme anti-sabotage du clavier ==
"Sabotage clav. =ok"	Clavier =l'alarme anti-sabotage a été réinitialisée
"Sabotage clav. =''"	Clavier = alarme anti-sabotage
"Sabotage Z=OK"	Zone de sabotage = réinitialisée
"Sabotage Z=''"	Zone de sabotage ==
"Sabotage Z=''"	Zone de sabotage =
"Sabotage Z=ok"	Zone de sabotage = réinitialisée
"Sirène # sabotage ok"	Le générateur de signal # de l'alarme anti-sabotage a été réinitialisé
"Sirène # sabotage"	Générateur de signal # alarme anti-sabotage
"Sirène sabotage ok"	Le générateur de signal de l'alarme anti-sabotage a été réinitialisé
"Sirène sabotage"	Générateur de signal alarme anti-sabotage
"Boit. clé ouv. Z=="	Boitier clé ouvert zone ===
"Boitier clé fermé Z=="	Boitier clé fermé zone ==
"Boitier clé ouvert Z=="	Boitier clé ouvert zone ===
"Boit. clé fer. Z=="	Boitier clé fermé zone ===
"Cadenas tent. effr. ok Z=="	Zone de tentative d'effraction ==
"Cadenas tent. effr. Z=="	La zone de tentative d'effraction == a été supprimée
"Int. clé part. # act."	La partition # a été activée par l'interrupteur à clé
"Int. clé part. # désact."	La partition # a été désactivée par l'interrupteur à clé
"Int. clé syst. act."	Le système a été activé par l'interrupteur à clé
"Int. clé syst. désact."	Le système a été désactivé par l'interrupteur à clé
"Int. clé syst. act. int."	Le système a été activé en interne par l'interrupteur à clé
"Int. clé part. # act. int."	La partition # a été activée en interne par l'interrupteur à clé
"Erreur de carte SD ou carte non insérée"	Erreur de carte SD ou carte non insérée
"Grp shunt ##DÉSACT."	Shunter groupe ## désactivé
"Grp shunt ##DACT."	Shunter groupe ## activé
"Sir. == supervision ok"	Sirène radio == surveillance radio ok
"Sir. == début de supervision"	Sirène radio == surveillance radio perturbée
"Sir. == surv. Ok"	Sirène externe == surveillance radio perturbée
"SIR== brouillage ok"	Sirène radio == brouillage ok
"SIR== brouillage"	Sirène radio == brouillage constaté
"SIR== début ok"	Sirène radio == début ok
"SIR== début"	Sirène radio == début
"Logiciel modifié"	Le logiciel a été modifié
"Tr. vocal = tout acq."	Réglages transmetteur vocal : tous les utilisateurs appelés doivent confirmer
"Tr. vocal = aucun acq."	Réglages transmetteur vocal : aucune confirmation requise
"Transm. vocal = acq."	Réglages transmetteur vocal : un utilisateur appelé doit confirmer
"Sir. == RF OK"	Sirène sans fil == liaison sans fil ok
"Sir. == averissement RF"	Sirène sans fil == plus de 15 min sans liaison radio avec la centrale d'alarme
"Module enchantable voie comm. OK"	Le module enchantable de la centrale signale que les voies de communication sont ok
"Module enchantable début voie de comm."	Le module enchantable de la centrale signale un début de la voie de communication
"Défaut 12 V clavier"	Clavier début de l'alimentation 12 V
"Défaut activation Z=="	Activation impossible, zone === perturbée ou ouverte
"Défaut activation autom."	L'activation automatique est perturbée
"Défaut générateur de signal ext. Z=="	Défaut du générateur de signal filaire externe Z=="
"Défaut communication téléservice"	Défaut de communication du téléservice
"Défaut test détecteur Z=== alarme"	Défaut test de détecteur zone === alarme déclenchée
"Défaut test détecteur Z=sabotage"	Défaut test de détecteur zone === sabotage déclenché
"Défaut ok générateur de signal ext. Z=="	Générateur de signal filaire externe Z === ok
"Défaut test Z=="	Défaut test de détecteur zone ===
"Système 12 V ok"	12 V alimentation système rétable
"Découparte système 12 V"	Défaut système 12 V
"Sabotage système OK"	Le sabotage du système a été réinitialisé
"Sabotage système"	Sabotage du système déclenché
"Système réactivé"	Le système a été réactivé
"Erreur système"	Défaut du processeur principal de la centrale. Essayez de redémarrer.
"Démarrage du système"	Le système a été redémarré après une coupure de courant (alimentation électrique principale et batterie).
"Part. # téléç. réinit."	La partition # a été réinitialisée par une télécommande
"Alarme tech. Z=="	Alarme technique dans la zone ==
"Tech. Z== OK"	L'alarme technique dans la zone == a été réinitialisée
"Alarme tech. Z==="	Alarme technique dans la zone ===
"Tech. Z===OK"	L'alarme technique dans la zone === a été réinitialisée
"Partition # réactivée"	La partition # a été réactivée
"Appel test OK"	Appel de test réussi
"Découparte appel test"	Échec de l'appel de test
"Appel test sole"	Appel de soins de santé de test effectué
"Appel test SMS"	Appel de test SMS effectué
"Appel test langue"	Appel test transmetteur vocal effectué
"Trace=="	Trace ==
"Porte défaut PSU Z==="	Porte défaut de l'alimentation électrique zone ==
"Verrou de porte # pile vide"	Pile vide avec verrou de porte #
"Tr. toutes voies err."	Transmission toutes voies de communication perturbée
"Tr. toutes voies OK"	Transmission toutes voies de communication de nouveau ok
"Tr. prim. chem. err."	Chemin de transmission primaire perturbé
"Tr. prim. chem. OK"	Chemin de transmission primaire de nouveau ok
"Tr. chem. sec. err."	Chemin de transmission secondaire perturbé
"Tr. chem. sec. OK"	Chemin de transmission secondaire de nouveau ok
"AA clav.== alarme"	Alarme aggression déclenchée sur le clavier ==
"Conf. AA ==ER"	Alarme aggression confirmée par lecteur de proxy externe ==
"AA conf. cen. br."	Alarme aggression confirmée par le brouillage radio de la centrale
"AA ok part.#"	L'alarme aggression de la partition # a été réinitialisée
"AA ok"	Aggression réinitialisée
"AA OK"	L'alarme aggression a été réinitialisée.
"AA ok"	L'alarme aggression a été réinitialisée
"AA Z===alarme"	Alarme aggression dans la zone ===
"AA Z===ok"	L'alarme aggression de la zone === a été réinitialisée
"AA Z===alarme"	Alarme aggression dans la zone ==
"AA Z===OK"	L'alarme aggression de la zone == a été réinitialisée
"Découparte agglssion ok Z==="	Le défaut de la zone d'aggression === a été réinitialisé
"Alarme agression conf. =="	Alarme agression confirmée par détecteur de sabotage sur MAW--
"Alarme agression conf. =="	Alarme agression confirmée par clavier ==
"Alarme agression conf. aux.#"	Alarme agression confirmée par l'alimentation électrique externe sur l'appareil #
"Alarme agression conf. aux."	Alarme agression confirmée par l'alimentation électrique externe sur l'appareil
"Alarme agression conf. clav. rad.=="	Alarme agression confirmée par clavier radio #
"Alarme agression conf. HD=="	Alarme agression confirmée par émetteur panique
"Alarme agression conf. sonnerie#"	Alarme agression confirmée par le générateur de signal #
"Alarme agression conf. sonnerie"	Alarme agression confirmée par le générateur de signal
"Alarme agression conf. émetteur appel urgence U---"	Alarme agression confirmée par émetteur d'appeel d'urgence utilisateur ==
"Alarme agression conf. agr. clav. rad.=="	Alarme agression confirmée par touches al. agr. du clavier radio.
"Alarme agression conf. SIR=="	Alarme agression confirmée par sirène exter--
"Alarme agression conf. bouton homme-mort U---"	Alarme agression confirmée par bouton homme-mort utilisateur ==
"Alarme agression conf. MAW=="	Alarme agression confirmée par MAW
"Alarme agression conf. serveur Web"	Alarme agression confirmée par serveur Web
"Alarme agression conf. Z=="	Alarme agression confirmée par zone ==
"Alarme agression conf. centrale"	Alarme agression confirmée par le contact anti-sabotage de la centrale
"Alarme agression"	Alarme aggression déclenchée sur le clavier
"Défaut agression Z=="	Défaut de la zone d'aggression ==
"Ignorer"	Le système a été activé malgré l'advertissement
"AGR util. -- alarme"	Alarme par télécommande utilisateur --
"AGR util. -- pile faible"	La télécommande de l'utilisateur -- indique une pile faible
"Non valide"	Non valide
"MAW == défaut de supervision"	MAW == surveillance radio perturbée
"MAW= batterie ok"	MAW= batterie ok
"MAW= batterie faible"	MAW= batterie faible
"MAW= PSU ok"	MAW= défaut de l'alimentation électrique
"MAW= défaut PSU"	MAW= alimentation électrique ok
"MAW= RF OK"	MAW= liaison sans fil ok
"MAW= avert. RF"	MAW = plus de 15 min sans liaison radio avec la centrale d'alarme
"MAW= sabo ok"	MAW= sabotage ok
"MAW= sabo"	MAW= sabotage
"MAW= sir. sabo"	MAW= sirènes sabotage
"MAW= défaut sir."	MAW= défaut sirènes
"MAW= sir. sabo ok"	MAW= sirènes sabotage ok
"MAW= déf. sir. ok"	MAW= défaut sirènes ok
"MAW= supervision ok"	MAW= surveillance radio ok
"MAW= supervision ok"	MAW= surveillance radio ok
"MAW= défaut de supervision"	MAW= surveillance radio perturbée
"Fluide Z=alarme"	Décteur d'inondation zone == alarme
"Fluide Z=ok"	Le détecteur d'inondation zone == a été réinitialisé
"Serveur Web code sabotage"	Sabotage dû à un nombre trop élevé de saisies d'un code erroné sur l'accès au serveur Web
"Serv. Web code sabo ok"	Le sabotage dû à un nombre trop élevé de saisies d'un code erroné sur l'accès au serveur Web a été réinitialisé.
"Réglages usine charges"	Système défini sur les réglages usine
"SirF= réinit. trouble"	Le défaut de la sirène filaire a été réinitialisé
"SirF= trouble"	Défait sirène filaire
"Z== suivi photos"	Les photos ont été enregistrées car la zone a déclenché ==.
"Z== bloc alim. ok"	Défaut bloc alim. détecteur de fumée zone == réinitialisé
"Z== err. bloc alim."	Défaut bloc alim. détecteur de fumée zone ==
"Z== fumée PSU ok"	Défaut bloc alim. détecteur de fumée zone === réinitialisé
"Z== défaut PSU fumée"	Défaut bloc alim. détecteur de fumée zone ===
"Z== déf. fumée ok"	Défaut détecteur de fumée zone === réinitialisé
"Z== défaut fumée ok"	Défaut détecteur de fumée zone == réinitialisé
"Z== défaut fumée"	Défaut détecteur de fumée zone ==
"Z== RF OK"	Zone === liaison sans fil ok
"Z== avert. RF"	Zone == plus de 15 min sans liaison radio avec la centrale d'alarme
"Z=supervision OK"	Surveillance radio zone == ok
"Z=defaut de supervision"	Surveillance radio perturbée zone ==
"Z=ouvert"	La zone === est ouverte
"Z=fermée"	Zone === fermée
"Z=non shuntée"	La zone === n'a pas été shuntée
"Z=defaut fumée"	Défaut détecteur de fumée zone ===
"Z=avert. RF"	Zone === plus de 15 min sans liaison radio avec la centrale d'alarme
"Z=supervision ok"	Surveillance radio zone === ok
"Z=defaut de supervision"	Surveillance radio perturbée zone ===
"Z=shuntée"	La zone === a été shuntée
"Z=surv. OK"	Surveillance radio zone == ok
"Centrale A/C OK"	L'alimentation électrique de la centrale est ok
"Centrale défaut A/C"	Défaut d'alimentation électrique de la centrale
"Centrale code sabotage OK"	Le sabotage dû à un nombre trop élevé de saisies d'un code erroné sur la centrale d'alarme a été réinitialisé.
"Centrale code sabotage"	Sabotage dû à un nombre trop élevé de saisies d'un code erroné sur la centrale d'alarme
"CC ext. centrale ok"	Alimentation électrique externe de la centrale ok
"Décaut CC ext. centrale"	Défaut de l'alimentation électrique externe de la centrale

Numeros utiliseur

Version logicielle > = 1.01.00

Numéro utilisateur	Explication
00	Installateur
01	Administrateur
02-50	Utilisateurs
51	Armement rapide / touches d'armement rapide enfoncées
52	Niveau 4 / Utilisateur de niveau d'accès 4
53	Système / Centralep. ex. lors du passage à l'heure d'éché/hiverB053 Date/HeureSystème03:00:00 27/03/2015
54	Interrupteur à clé
55	Accès à distance AES/TS, réinitialisation
56	Téléchargement
57	Clavier virtuel via interface Web
58	Processus RF
59	AppelSORTant de la centrale (sans code utiliser), changements d'état de la centrale
60	Trouver IPCe numéro utilisé fait l'objet d'un protocole lorsque l'application TrouverIP est utilisé pour modifier des réglages réseau.
61	Client DDNS de serveur ABUSCe numéro utilisé fait l'objet d'un protocole lors de la modification de la configuration, pendant la réception des ID attribués après l'avout de l'appareil sur le serveur Abus.

Version logicielle < 1.01.00

Numéro utilisateur	Explication
00	Installateur
01	Administrateur
02-50	Utilisateurs
51	Armement rapide / touches d'armement rapide enfoncées
52	Système / Centralep. ex. lors du passage à l'heure d'éché/hiverB053 Date/HeureSystème03:00:00 27/03/2015
53	Interrupteur à clé
54	Accès à distance AES/TS, réinitialisation
55	Téléchargement
56	Clavier virtuel via interface Web
57	Processus RF
58	AppelSORTant de la centrale (sans code utiliser), changements d'état de la centrale
59	Trouver IPCe numéro utilisé fait l'objet d'un protocole lorsque l'application TrouverIP est utilisé pour modifier des réglages réseau.
60	Client DDNS de serveur ABUSCe numéro utilisé fait l'objet d'un protocole lors de la modification de la configuration, pendant la réception des ID attribués après l'ajout de l'appareil sur le serveur Abus.

Dépannage et recherche d'erreurs

Redemarrage manuel (extinction et rallumage)

Version logicielle > = 1.01.00

En cas de problèmes, cela peut s'avérer utile pour remettre la centrale dans un état de sortie définit. Tous les réglages et les configurations sont conservés.

Remarque

Le redémarrage n'est possible que lorsque

Toutes les partitions sont désactivées.

La centrale a interrompu tous les transferts, communications et actions importants.

3 possibilités s'offrent à vous

[1] Dans le menu utiliser de la centrale d'alarme, au niveau de l'accès administrateur
[2] Dans le menu utiliser, au niveau de l'accès au serveur Web en tant qu'administrateur
[3] Au niveau de la centrale d'alarme, en appuyant sur la touche de navigation « Haut »/« Bas »

[1] Centrale - menu utilisateur

Menu utiliseur -> Configuration -> Fonctions -> Redemarrage de la centrale

Vou puez effectuer ici un redemarrage manuel de la centrale.

Remarque

ce menu n'est visible que par I'administrateur. Cela signifie que ce dernier doit s'être connecté au système.

Selectionnez « Redemarrage de la centrale » en appuyant sur la touche de menu « Modifier »

Appuyez sur la touche de menu « Oui »

À ce stade, vous pouvez encore interrompre le redémarrage.

Cliquez sur « Retour »

[2] Menu utiliser de l'interface Web

Menu utiliseur -> Configuration -> Fonctions -> Redemarrage de la centrale

Vou puez efectuer ici un redemarrage manuel de la centrale.

Remarque

ce menu n'est visible que par I'administrateur. Cela signifie que ce dernier doit s'être connecté au système.

Cliquez sur « Redémarrage de la centrale »
Voués onté invité à confirmier le redémarrage.

Cliquez à nouveau sur « Redémarrage de la centrale »

À ce stade, vous pouvez encore interrompre le redémarrage.

Cliquez sur « Interrompre le redémarrage »

Le redémarrage s'affiche comme suit.

ont:NeustartZempe3

Après le redémarrage, vous étés automatiquement déconnecté du serveur Web. Si vous souhaitez continuer de travailler sur le serveur Web, reconnectez-vous avec votre nom d'utilisateur et votre mot de passer.

[3] Centrale d'alarme - Touches de navigation « Haut »/« Bas »

Appuyez simultanément et de manière prolongée sur les touches de navigation « Haut »/« Bas » pendant plus de 5 s.

L'installateur se trouve dans le mode installateur

Si vous appuyez simultanément et de manière prolongée sur les touches de navigation « Haut »/« Bas » pendant plus de 5 s, la centrale d'alarme est immédiatement redémarrée.

L'administrateur se trouve dans le menu utilisateur

Si vous appuyez simultanément et de manière prolongée sur les touches de navigation « Haut »/« Bas » pendant plus de 5 s, la centrale d'alarme est immédiatement redémarrée.

La centrale se trouve en mode Veille

Si vous appuyez simultanément et de manière prolongée sur les touches de navigation « Haut »/« Bas » pendant plus de 5 s, un écran permettant de saisir un code d'accès apparait.

Après la saisie d'un code installateur ou administrateur valide et une nouvelle confirmation enclinquant sur « Oui», la centrale d'alarme est redémarrée.

Remarque

Creation du certificat SSL en cours, ceci peut durer quelques minutes.

Les fonctions réseau ne sont pas disponibles pendant ce temps.

Remarque

Le message suivant s'affiche : Initiaisation reseau, veuillesz patienter...

Effectuer un appel test GSM manuellement, carte prépayée

Danger

et

Remarque

VoussutilisezunecarteSIMprépayeeavecuntarif prépayé.

Exemple : CallYa, Xtra, MagentaMobil-Start

Veuille effectuer tous les mois ou tous les trois mois un appel test GSM et/ou envoyer un SMS test GSM.

En cas de non-utilisation prolongée du réseau GSM, il peut arriver

Qu'aucun appel d'alarme ne soit passé par GSM.

Qu'aucun SMS d'alarme ne soit envoyé par GSM.

Que la carte soit bloquée momentanément par l'exploitant du réseau.

La carte ne peut plus s'inscrite au réseau GSM.

Un message de dérangement sur la centrale vous l'indique.

Par conséquent, aucun appel d'alarme ni SMS d'alarme ne peut être effectué. Par ailleurs, la centrale n'est plus accessible via GSM.

En cas de non-utilisation prolongée, l'exploitant du réseau peut également agir de manière similaire pour les cartes contractuelles.

Veuillez donc effectuer egalement tous les mois ou tous les trois mois un appel test GSM et/ou envoyer un SMS test GSM.

LED de diagnostic sur la platine principale et module GSM

Identification des LED sur la platine	Explication
HEART BEAT	Affichage de l'état de fonctionnement Clignote (en vert) 1 Hz Fonctionnement normal Utilitaire de mise à jour Secvest utilisé : La LED « battements de cœur » doit clignoter rapidement pour indiquer que la centrale Secvest fonctionne en mode « Mise à jour » .
	BOM : LED9 Y/G
3V3	Tension d'alimentation interne 3,3 VAllumée (verte)La tension d'alimentation interne de 3,3 V est correcte.BOM : LED7 Y/G
13V8	Tension d'alimentation interne 13,8 VAllumée (verte)La tension d'alimentation interne de 13,8 V est correcte.BOM : LED6 Y/G
ACTIVITY	Activité EthernetOffPas de connexionAllumée (verte)ConnexionClignote (en vert)ActivitéBOM : LED10 Y/G
B1 STATUS	État Batt.1Allumée (rouge)Rechargement - Traitement préalable ou courant continu(CC Constant Current) ou tension régulée CV (ConstantVoltage).OffRechargement terminéClignote (en rouge) 0,1 HzDéfaut temps ou défaut température de celluleBOM : LED2 red
B2 STATUS	État Batt.2Allumée (rouge)Rechargement - Traitement préalable ou courant continu(CC Constant Current) ou tension régulée CV (ConstantVoltage).OffRechargement terminéClignote (en rouge) 0,1 HzDéfaut temps ou défaut température de celluleBOM : LED1 red
OFF HOOK	RTC ou état de cable a/bAlluméeL'installation a « décroché le combiné du téléphone » pour RTCOffL'installation a « raccroché le combiné du téléphone » pour RTCBOM : LED3 red
RFTX	État émetteur RFAlluméeÉmetteur RF actifOffÉmetteur RF inactif
	BOM : LED4 red
STATUS (module GSM)	État module GSM Off Mode veille Clignotement de 0,1 s pendant une durée d'1 s Recherche réseau ouaucun état réseau(y compris le cas où la carte SIM n'est pas insérée et celui où le code PIN est autorisé) Clignotement de 0,1 s pendant une durée de 3 s Connecté à un réseau 2G Clignotement de 0,1 s pendant une durée de 0,125 s Service de données GPRS Allumée Appel vocal BOM : LEDx red

Trace, enregistrement des processus de communication

Dans la centrale, accedez au menu suivant :

Mode Installateur -> Info -> Transmission

Appuyez sur la touche *, puis sur la touche chiffree . Les chiffres pouvant etre replacés par « x » sont indiqués ci-dessous.

Un tampon de trace en direct (mode direct) est affché.

Lors de l'affichage de la trace

Appuyez sur la touche # pour consulter l'horodatage.

Appuyez sur la touche * pour prendre un instantané (mode Instantané). Utilisez les touches Haut/Bas pour faire défiler le tampon de trace. Appuyez sur la touche * pour revenir au mode direct.

Appuyez sur la touche de menu de droite en mode direct ou en mode Instantané pour vous déplacer horizontally vers la droite. Pour revenir au centre, appuyez sur la touche Haut ou Bas.

Pour enregistrer la trace pertinente sur la carte SD, appuyez sur la touche 0 en mode direct ou en mode Instantané. Une fois la carte SD retiree, la trace peut également etree analyse en veille sur un ordinateur. La trace est enregistrree au format suivant:

\TRACE\trace_0X.txt

Les chiffres pouvant etre remplacés par « x » sont indiqués ci-dessous.

Remarque :

« > » signifie « vers l'extérieur », envoyé par la centrale ou transmis par cette dernière.

« < » signifie « vers l'intérieur », reçu par la centrale ou transmis à cette dernière.

X = 0 = GSM (p. example « GSM - HUAWEI MG 323-B » ou « module enchichable »)

Communication entre la platine principale et le module GSM, les commandes AT, etc.

Example :

Commande AT CSQ

< +CSQ : ,

Description des paramètres

: indicateur d'intensité du signal reçu

0:≤-113dBm

1:-111 dBm

2...30 : -109...-53 dBm (incréments de 2 dBm)

31:≥51dBm

99: inconnu ou incommensurable

: taux d'erreurs sur les bits en pourcentage. La valeur de ber ne peut etre interrogée que pendant le
traitement des appel. Sinon, seule la valeur 0 ou 99 est renvoyee. Actuellement, seule la valeur 99 est renvoyee.

Ex. +CSQ:14,99

14 = -85 dBm (affichage Secvest RSSI 4)

La plage de valeurs ci-dessus de 0 à 31 correspond à la plage de valeurs de la Secvest de 0 à 9

X = 1 = E mail

Protocole de communication entre la centrale et le serveur SMTP.

Protocole de communication entre la centrale et le serveur VoIP.

Protocole téléphonique du transmetteur vocal via a/b (RTC) ou GSM

ou

Protocole téléphonique de l'AES/TS Reporting via a/b (RTC) ou GSM

Remarque

Il n'existe pas anymore de protocole de communication lie à DC-09 (transfert IP AES/TS).

Si you souhaitez realiser une trace du transfert IP AES/TS, utilisez un outil reseau adapte, par exemple

Wireshark. Certains routeurs permettent également de réaliser un enregistrement réseau. Il est également possible d'utiliser Wireshark pour l'analyse.

Protocole de communication entre la centrale et le serveur ABUS.

X = 5 = Serveur HTTPS

Cet écran présente toutes les cinq secondes un instantané des connexions HTTPS au serveur Web actives.

Exemple d'instantané :

00001286.98:<#4|up 4|idle 1|host 192.168.1.204:10510|system/partitions 1432112428380

00001286.98:<#3|up4|idle3|host192.168.1.194:54252|logs--1

00001286.98:<#2|up4|idle3|host192.168.1.194:53100|system/partitions-2/zones

00001286.98:HTTP(S) stats 00:21:28

II indique

• combien de temps la connexion TCP a duré (en secondes)
• combien de temps la connexion TCP était en attente (en secondes)
• l'adresse IP hote et le port
• le nom de fichier demandé, le chemin d'accès et la chaîne de demande.

X = 6 = SNTP

Protocole de communication entre la centrale d'alarme et le serveur NTP.

Example

Les nombres indiquent l'écart entre l'heure locale et le TUC (temps universel coordonné) ou GMT (Greenwich Mean Time, temps moyen de Greenwich).

Exemple pour la France :

Heure d'hiver: UTC/GMT +1
Heure d'eté: UTC/GMT +2

Une carte très détaillée est disponible à l'adresse suivante :

Données non contractuelles.

Centre de notification du réseau fixe
Allemagne

Exploitant F-SMSC	personnalisé	Service n°TEL
Materna	UCP 8N1	09003 266 9002
Telekom		01930105

Voutrouvezdesinformationscompeltes surles liens suivants:

Materna

Centre de notification du réseau GSM

Pour pouvoir envoyer un SMS à un numéro de téléphone prédéfini en cas d'évenement, vous devez enregistrer le numéro de la centrale SMS sur la carte SIM.

Voici une vue d'ensemble des opérateurs de réseau mobile et le numéro de leur centrale SMS.

Remarque

Pour plus de précisions, consultez.
votre opérateur réseau mobile.

Notification par SMS

Opérateur	Réseau mobile	Centrale SMS
Telekom (D1)	Telekom	[phone]
Vodafone (D2)	Vodafone	[phone] (n° alternatif: [phone])
o2	o2	[phone]
BASE (E-Plus)	E-Plus	[phone]
mobilcom- debitel	Telekom	[phone]
	Vodafone	[phone]
	o2	[phone]
	E-Plus	[phone]
1&1	Vodafone	[phone] (n° alternatif: [phone])
blau.de	E-Plus	[phone]
callmobile	Telekom	[phone]
	Vodafone	[phone]
congstar	Telekom	[phone]
FONIC	o2	[phone]
klarmobil	Telekom	[phone]
	o2	[phone]
McSIM	Vodafone	[phone] (n° alternatif: [phone])
PHONEX	o2	[phone]
simyo	E-Plus	[phone]

*Données non contractuelles

Notification par e-mail / setup e-mail

Pour pouvoir envoyer un e-mail à une adresse e-mail prédéfinie en cas d'évenement,
vous doivent enregistrer les données de connexion SMTP du compte de messagerie dans la Secvest.

Remarque

La fonctionnalité SMTP n'est pas gratuite chez tous les fournisseurs.

Voici une liste de fournisseurs de services de messagerie Gratis.

GMX
- web.de
Yahoo
T-Online
Google Mail
Outlook

*Données non contractuelles

Arcor

Nom serveur	mail.arcor.de
N° port serveur IP	25 ou 587
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Bloqué

GMX

Nom serveur	mail.gmx.net
N° port serveur IP	465
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Autorisé

GMX

Nom serveur	mail.gmx.net
N° port serveur IP	25 ou 587
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Bloqué

Googlemail

Nom serveur	smtp gmail.com
N° port serveur IP	465
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Autorisé

Googlemail

Nom serveur	smtp gmail.com
N° port serveur IP	25 ou 587
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Bloqué

T-Online

Nom serveur	securesmtp.t-online.de
N° port serveur IP	465
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Autorisé

T-Online

Nom serveur	securesmtp.t-online.de
N° port serveur IP	25 ou 587
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Bloqué

Web.de

Nom serveur	smtp.web.de
N° port serveur IP	25 ou 587
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Bloqué

Yahoo.de

Nom serveur	smtp.mail.yahoo.de
N° port serveur IP	465
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Autorisé

Yahoo.de

Nom serveur	smtp.mail.yahoo.de
N° port serveur IP	25 ou 587
Compte	< Adresse e-mail > par ex. [e-mail]
Nom d'utilisateur	< Adresse e-mail > par ex. [e-mail]
Mot de passer	< Mot de passer du compte de messagerie électronique >
SSL	Bloqué

Index

2014/53/UE 2,9

Affectation des touches 11

Affichage d'etat 38

Aide en ligne 29

Aide en ligne 14

Alarme externe 14

Alarme locale 14

Alarmesans fil bidirectionnelle 14

Alerte interne 14

Alertesilencieuse14

Alimentation electrique dangers 8

Appel test GSM 254

Avertissement danger 7 important 7 remarque 7

Avertisseur combiné 14

Badge 15

Badge badge de proximité 15

Bande de fréquence de sécurité 14

Barredinformation 29

Bloc d'alimentation 8, 22

Bouton connexion 30

Bouton de connexion 29

Broches de réinitialisation de code 12

Calendrier Arm./Désarm. 28, 74, 81

Caracteristiques techniques 176

Carte micro-SD 23

Carte SD 23

Centrale 33

Centrale d'alarme, centrale 15

Centrale SMS 259

Centre de notification 258, 259

Certifications 15

Champ de saisie

mot de passage 30

nom d'utilisateur 30

Clavier de commande sans fil 53

Clavier de commande sans fil 15

Clavier virtue 175

Codage des signaux radio 15

Code d'administrateur par défaut 7

Code d'installateur par défaut 7

Code tournant 15

CodesCID 220,222

Codes SIA 225, 227

periphériques du système d'alarme sans fil 6

Connexion

a la Secvest 26

Contact ID 217

Customisation 37

DC-09 218

Déclaration de conformité 2

Déconnexion

de I'application Secvest 26

Demandedetat 15

Dépannage 251

Désactivation 14

Detecteur 41

Detecteur cable 15

Detecteur d'alarme 15

Detecteur d'inondation 15

Detecteur d'ouverture 15

Detecteur de bris de glace 15, 18

Detecteur de danger 19

Detecteur de mouvement 15

Detecteur de vibrations 15

Detector filaire 15

Detecteur sans fil 15

Detecteur sismique 15

Detecteurs autonomes avertisseur de fumee 15

DHCP 16, 119

Diagnostic d'erreur 251

Dommages techniques 16

Données d'accès aux systèmes de sécurité 7

Ecran 16

Ecran d'authentication 26, 30

Élement de commande

lecteur de proximé 10

touche d'activation 10

touche de désactivation 10

Éléments de commande 29

E-mail 146

EN 50131-3 §9.1 jj 191

EN50131-3 §9.1 gg 28, 191

EN50131-3 §9.1 hh 28, 191

Enregistrement des processus de communication 256

Enregistrement des réglages 26

Entrées de journal de bord 238

Équipement compatible 186

Etat 16,38

Ethernet 36

Événements CID/SIA 219

Événements SIA/CID 219

Extensions de communication 16

Fauusses alertes 8

FDLD 16

Fin deligne double 16

Format rapide 217

Fuseaux horaires 258

Groupes de rapport CID 220, 222

Groupes de rapport SIA 225, 227

Guide de démarrage rapide 6

Heure GMT 258

Heure TUC 258

Historique 174,238

Identification individuelle 16

Implantation 9

Index 263

Indication d'etat 16

INFO 33

Installation 16

Installation

centrale d'alarme sans fil 6

peripériques du système d'alarme sans fil 6

Secvest 6

Interrupteur a cle sans fil 17

Interrupteur anti-sabotage du boitier 23

Lecteur de proximite 10

LED de diagnostic 254

Login/Logout 6

Maintenance et entretien 210

Manipulation 17, 18

Menu principaux 29

Messages d'erreur par e-mail 230

Messages d'erreur par TCP/IP 231

Messages d'erreur par VoIP 233

Messages SSL 231

Mise à niveau logicielle 211

Mode Nettoyage 159

Mode sans fil 9

Mode sans fil

licence radio 9

Mode sans fil

conformité R&TTE 9

Module d'information 57

Montage du module GSM 23

Mot de passage 26, 30

Niveau 1-4 17, 211

Niveau d'accès 1-4 17, 211

Nom d'administrateur 7

Nom d'installateur 7

Notification par e-mail 260

Numerosutilisateur250

Numérouteur téléphonique 9, 17

options de communication 150

Paramétrage E-mail 260

Partitions 17, 73

Periphérique d'alarme 18

Peripériques

raccordement 23

Peripériques d'activation 17

Plaque de montage

fixation murale 22

Portee sans fil 17

Première mise en service 25

Présentation de l'appareil 10

Priorité d'édition 9

Programmation 17

Programmation

Secvest 6

Programmation Usine 25,94,95

Programmation Usine 191

Protection de l'enveloppe extérieure 18

Protection interieure 18

Protocol de transmission 6

RC 15

Réaction agression 92

RED 2,9

Redemarrage 251

Réinitialiser 94

Réinitialiser broches de code 12

Répéteur 61

Répéteur RF 61

Réseau mobile 259

Rétablissement de la configuration d'origine 25, 94

RTC 35

Sabotage 18

Secteur extérieur abrite 18

Sécurité 7

Secvest

Sirène d'extérieur 18

Sirène d'intérieur 57

Sirène d'intérieur 18

Sirenes extérieures 55

SMS 138

SMSC 258, 259

Sommaire 3

Sorties 64

Sorties relais 19

Sous-menus 29

Surface avant a touches 24

Surface avant tactile 24

Surveillance de périmètre 19

Symboles 7

Système 94

Système anti-effraction 19

Système d'alarme 19

Système d'alarme sans fil 19

Système de détction de danger 19

Télécommande sans fil 19

Téléservice 14

Termes, definiptions 14

Test 157

Test de fonctionnement Secvest 6

Trace 256

Transmetteur vocal 20, 135

TS Reporting 124

Urgence de soin 132, 156

Urgence medicale 20

Utilisateur

Installateur 26,30

Utilisateur

login/login 6

Utilisateurs 20

Utilisation conforme 7

Utilisation intuitive 20

Valeurs par défaut 191

Verrous de porte 60

VoIP Fritz!Box 234

Vue avant 10

WAM 58

Zone 20

Zone d'alarme 20

Zone d'alarme filaire 20

Zone d'alarme sans fil 16, 20

Zone filaire 20

Zone radio 20

Système d'alarme sans fil ABUS

Secvest

V2.01.08

Fabricant
