Caractéristiques techniques	Processeur Intel Core i5, 4 Go de RAM, 128 Go SSD
Écran	Écran tactile de 12,1 pouces, résolution 1280 x 800 pixels
Système d'exploitation	Windows 10 Pro
Connectivité	Wi-Fi, Bluetooth, ports USB 3.0, HDMI
Utilisation	Idéale pour les professionnels en déplacement, prise de notes, applications métier
Maintenance	Nettoyage régulier de l'écran, mise à jour du système d'exploitation
Réparation	Réparation par un professionnel recommandé pour les problèmes matériels
Sécurité	Fonctionnalités de sécurité Windows, possibilité de chiffrement des données
Informations générales	Poids léger, autonomie de la batterie d'environ 8 heures

FOIRE AUX QUESTIONS - R12 Motion Computing

Comment réinitialiser ma tablette Motion Computing R12 ?

Pour réinitialiser votre tablette Motion Computing R12, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'appareil redémarre. Pour une réinitialisation d'usine, allez dans Paramètres > Système > Réinitialisation > Effacer toutes les données.

Que faire si l'écran tactile ne répond pas ?

Si l'écran tactile ne répond pas, essayez de redémarrer la tablette. Si le problème persiste, vérifiez si l'écran est propre et exempt de débris. Si nécessaire, effectuez une mise à jour du logiciel.

Comment connecter ma tablette R12 à un réseau Wi-Fi ?

Pour connecter votre tablette R12 à un réseau Wi-Fi, accédez à Paramètres > Réseau et Internet > Wi-Fi. Activez le Wi-Fi et sélectionnez le réseau souhaité, puis entrez le mot de passe.

Pourquoi ma tablette se décharge-t-elle rapidement ?

Une décharge rapide de la batterie peut être due à des applications en arrière-plan ou à des paramètres d'écran mal configurés. Fermez les applications inutilisées et réduisez la luminosité de l'écran pour prolonger la durée de vie de la batterie.

Comment mettre à jour le système d'exploitation de ma R12 ?

Pour mettre à jour le système d'exploitation, allez dans Paramètres > Mise à jour et sécurité > Windows Update. Cliquez sur 'Vérifier les mises à jour' et suivez les instructions.

Comment résoudre des problèmes de connexion Bluetooth ?

Pour résoudre des problèmes de connexion Bluetooth, assurez-vous que le Bluetooth est activé dans les paramètres. Essayez de redémarrer votre tablette et le périphérique Bluetooth. Vérifiez également que les deux appareils sont à portée l'un de l'autre.

Comment libérer de l'espace de stockage sur ma tablette R12 ?

Pour libérer de l'espace de stockage, allez dans Paramètres > Système > Stockage. Supprimez les fichiers ou applications inutiles et videz la corbeille.

Que faire si la tablette ne s'allume pas ?

Si votre tablette ne s'allume pas, vérifiez si elle est chargée. Branchez le chargeur et attendez quelques minutes. Si elle ne s'allume toujours pas, essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

MODE D'EMPLOI R12 Motion Computing

Modèle de tablette PC R001

Guide de l'utilisateur

© 2014 Motion Computing, Inc. Tous droits réservés. Les informations du present document sont protégées par des droits d'auteur. Aucun élément du present document ne peut être copied ou produit sous quelsque forme que ce soit sans l'accord écrit de Motion.

Les informations dans le present document sont fournies « en l'objet » et peuvent faire l'objet de modifications sans préavis. Motion ne peut être tenue responsable des erreurs ou omissions dans ce document.

Motion, Motion Computing, View Anywhere, et SnapWorks sont des marques commerciales ou des marques deposes de la société Motion Computing, Inc. aux États-Unis et dans d'autres pays.

Acrobat est une marque déposée de la société Adobe Systems Incorporated.

Bluetooth est une marque déposée du groupe Bluetooth SIG, Inc., États-Unis, et utilisée sous licence par Motion Computing, Inc.

Intel, Intel Core et vPro sont des marques commerciales ou des marques déposées de la société Intel Corporation ou de ses filiales aux Etats-Unis et dans les autres pays.

Computrace est une marque déposée de la société Absolute Software Corp.

WinMagic et SecureDock sont des marques commerciales ou des marques déposées de la société WinMagic, Inc.

Watcher et Skylight sont des marques déposées de Netgear.

OmniPass est une marque commerciale de la société Softex, Inc.

Realtek est une marque commerciale de la société Realtek Semiconductor Corporation.

Microsoft, Windows et Windows Journal sont des marques commerciales ou des marques déposées de la société Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Qualcomm, Gobi et Gobi 5000 sont des marques commerciales ou des marques déposées de Qualcomm Incorporated.

Wi-Fi est une marque déposée de la société Wi-Fi Alliance.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

AMI et AMI Aptio sont des marques commerciales d'American Megatrends, Inc.

Les utilisateurs finals ne peuvent pas préter, luer, ceder, ni transférer d'aucune maniere les CD ou les DVD de récapération à un autre utilisateur, sauf dans le cadre du contrat de licence utilisateur final du produit.

Modèle R001

PN 024-02-0449-A00

Ce produit inclut une technologie de protection contre la copie protégée par des brevets des États-Unis et d'autres pays, parmi lesquels les brevets 5315448 et 6836549, et d'autres droits de propriété intellectuelle. L'utilisation dans le produit de la technologie de protection contre la copie de Macrovision doit être autorisée par Macrovision.

L'ingénierie inverse ou le désassemblage est interdit. Motion Computing, Inc. a fait en sorte d'identifier les appartenances et les propriétaires des marques déposées de la présente page. Les marques et les noms de produits mentionnés dans le presente document sont désignés exclusivement à des fins d'identification et peuvent être des marques commerciales ou déposées appartenant à leurs propriétaires respectifs.

Les garanties relatives aux produits, consenties par Motion, sont spécifiées dans les clauses de garantie limitée accompagnant les produits concernés. Aucun élément du présent document ne constitue une garantie complémentaire.

Les produits et services de Motion Computing peuvent être protégés par une ou plusieurs inventions brevetées. D'autres brevets peuvent être en cours de certification. Pour plus d'informations, consultez le site www.motioncomputing.com/info/patents.asp.

L'utilisateur final ne peut acceder qu'a une seule version linguistique du système d'exploitation.

Chapitre 1 Mise en route .6

Fonctionnalités optionnelles 7
Haut-debit mobile avec GNSS. 7
Récepteur GPS logique compatible WAAS, EGNOS et MSAS 7
Sécurité 7
TPM. 8
Computrace Complete 8
Autres fonctionnalités en option 8

Présentation de la R12 9

Vue avant 9
Vue arriere 11
Cote drot 12
Coté gauche 13

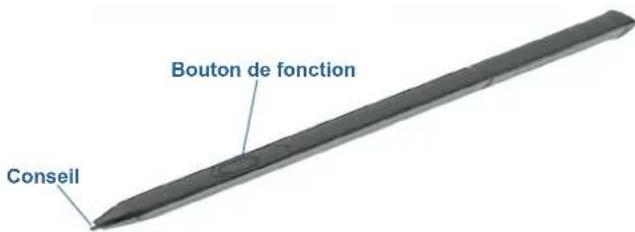

Stylet 13

Prise en main de votre R12. 13

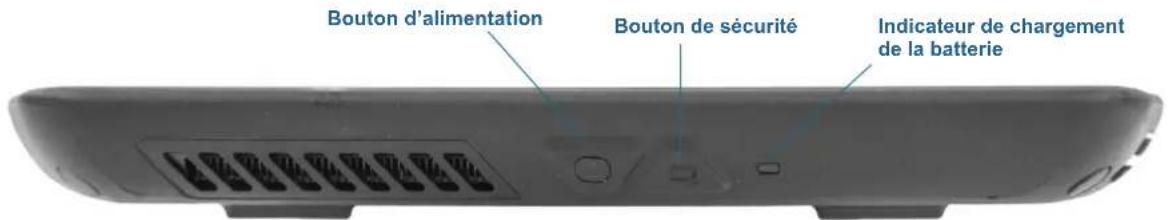

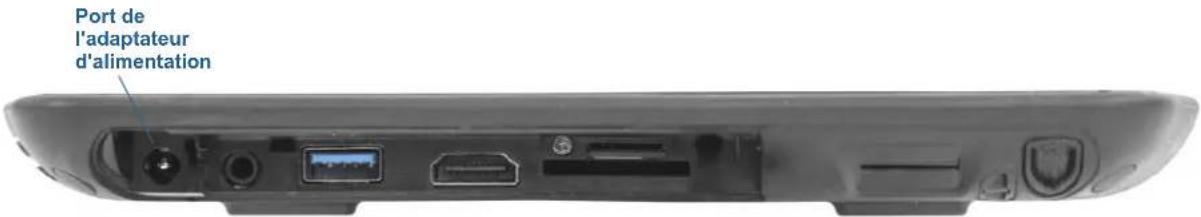

Etape 1: Allumage de la tablette 14
Étape 2: Connexion à un réseau sans fil 14
Etape 3: Connaissance de votre tablette PC R12 16
Etape 4:Pause 16

Verrouillage et déverrouillage de la tablette PC. 16
Mode Veille 16

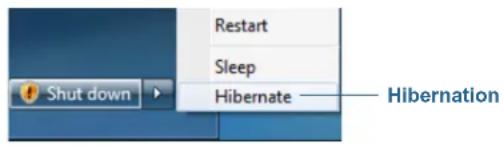

Mode Hibernation 17

Taches de configuration optionnelles 17

Creation d'une image de récapération 17
Fixation du lien du stylet. 18
Connexion de la tablette a une station d'accueil 18
Connexion de la tablette a un écran. 18

Pour plus d'informations 18

Chapitre 2 Utilisation de votre R12. 20

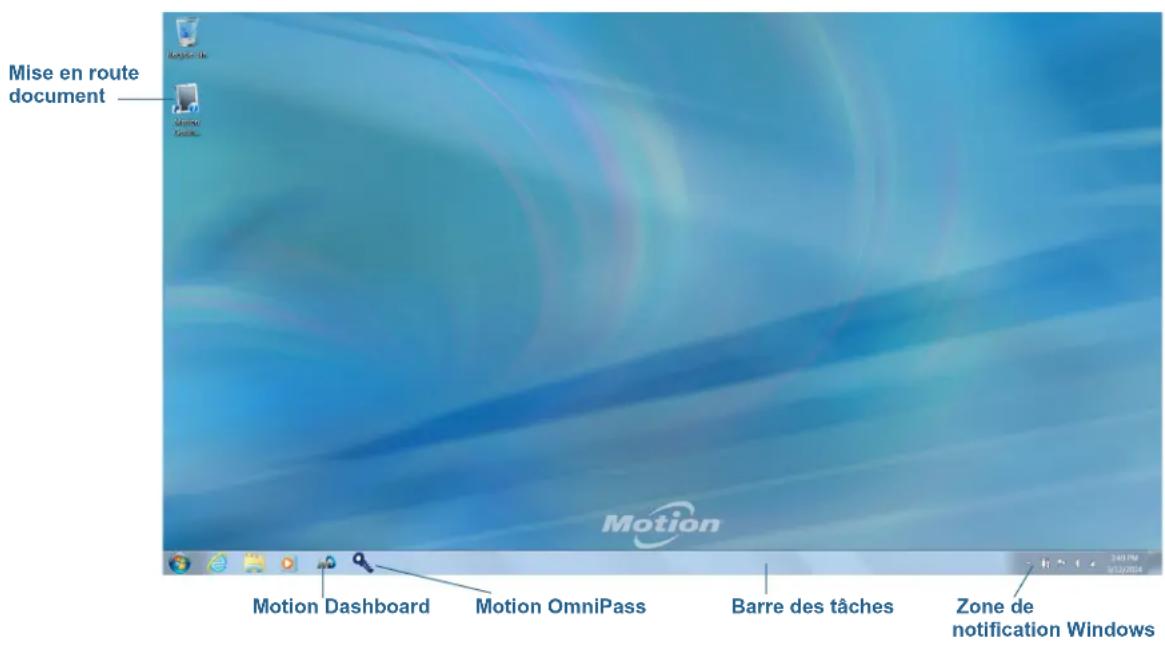

Bureau et applications de la R12 21

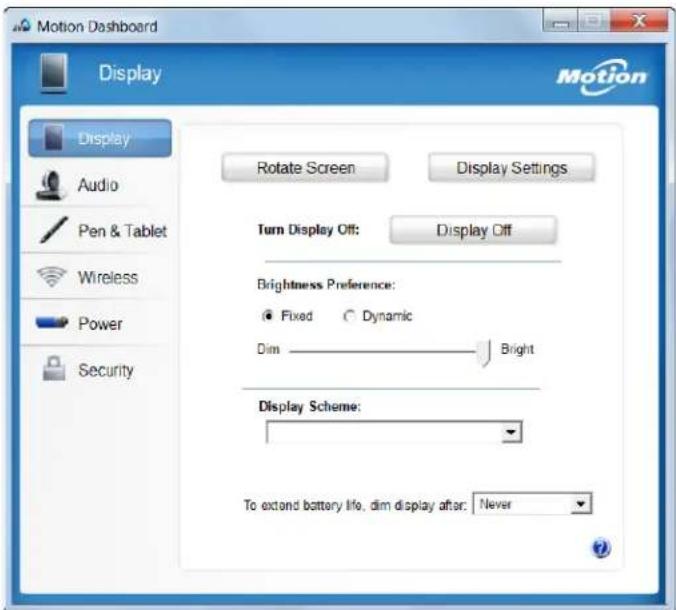

Utilisation de Motion Dashboard 22

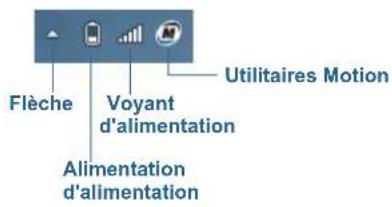

Accès aux outils Motion depuis la zone de notification Windows 23
Utilisation de la fonction tactile 24

Étalongnage du stylet et de la fonction tactile 25
Passage à l'ouverture par pression unique en fonction tactile 25
Personnalisation du mode de saisie tactile 26
Réglage des paramètres de la fonction tactile 26
Réglage des paramètres du stylet 27
Réglage des paramètres de la tablette PC 28

Saisie de texte 29

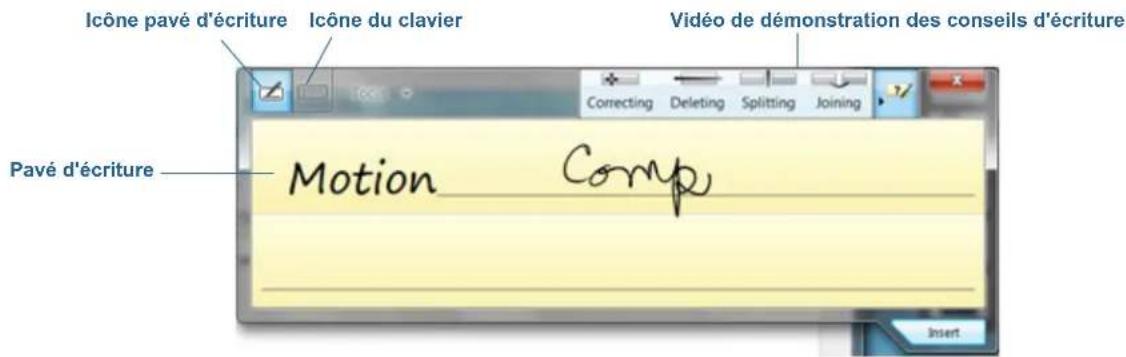

Utilisation du panneau de saisie 29

Utilisation de la reconnaissance de I'ecriture. 29

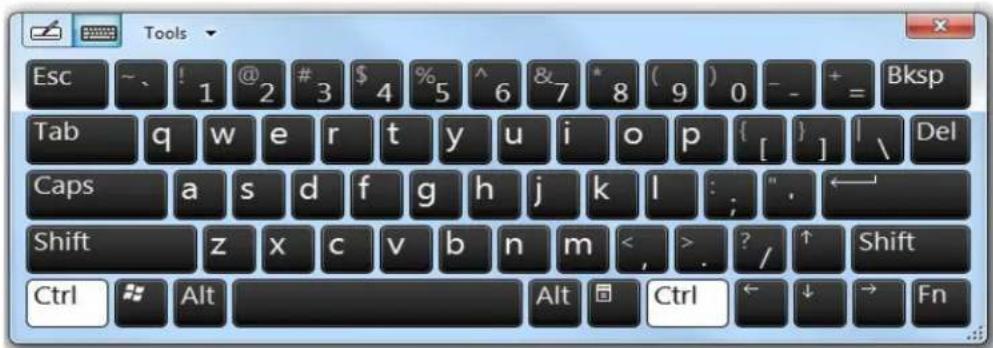

Utilisation du clavier visuel. 30

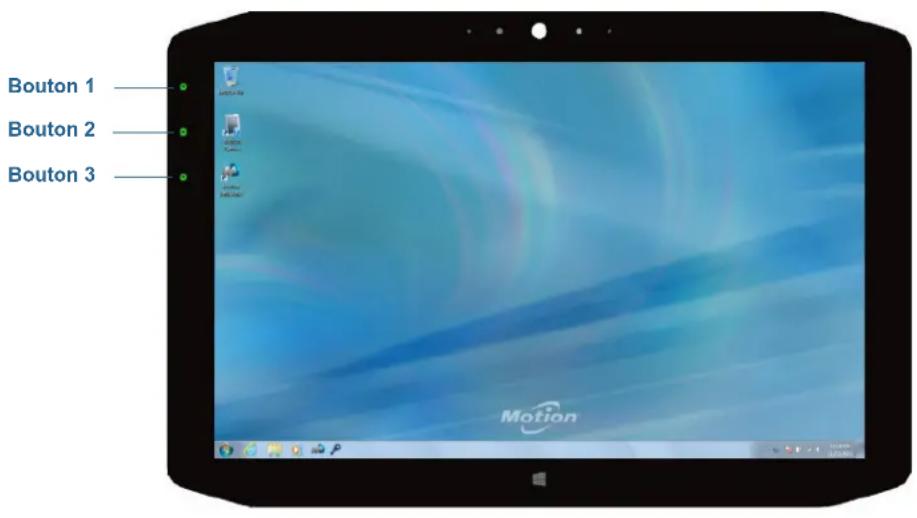

Utilisation des boutons de fonction 31

Configuration des boutons de fonction 31

Utilisation du bouton d'accueil Windows 32

Réglage des options d'affichage 32

Réglage de la luminosité de l'écran 32

Changement de l'orientation de I'ecran 33

Activation ou déactivation de la rotation automatique 33

Configuration d'un écran externe 33

Connexion d'un moniteur externe 34

Réinitialisation de la fonction tactile après avoir ajouté d'autres moniteurs 34

Réinitialisation de l'écran après avoir reposé la tablette sur la station d'accueil 34

Utilisation des microphones intégrés 35

Utilisation de l'appareil photo et de la webcam. 35

Utilisation de la webcam. 35

Utilisation de l'appareil photo. 35

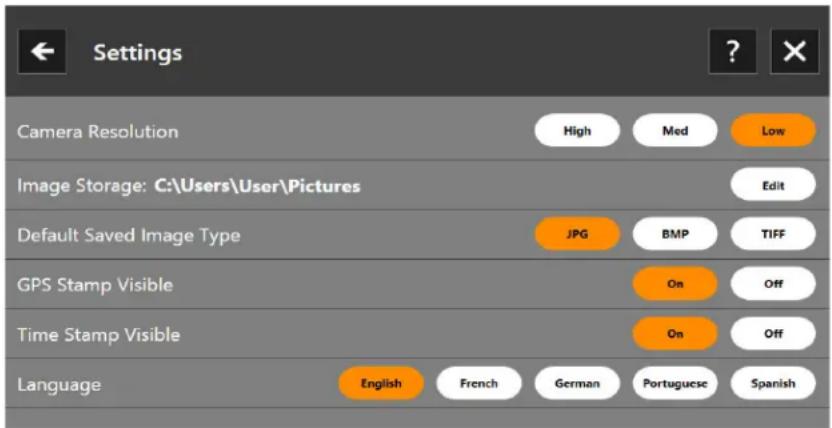

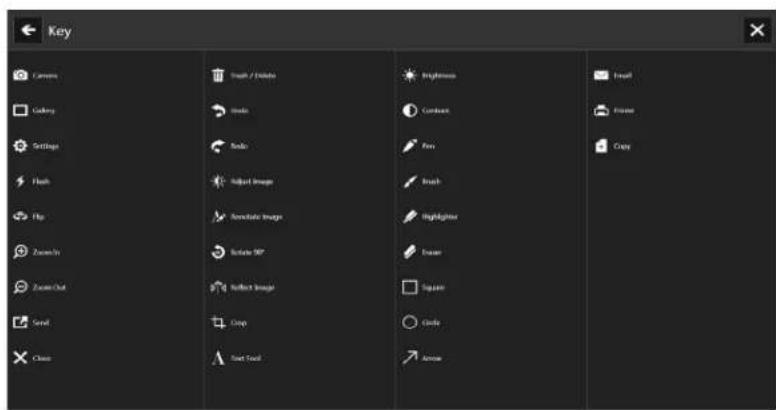

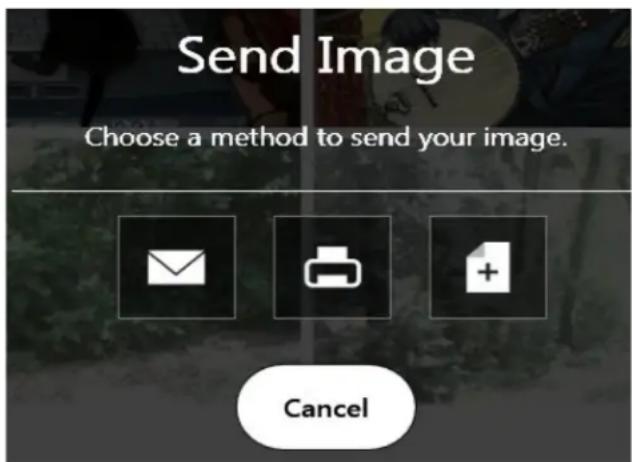

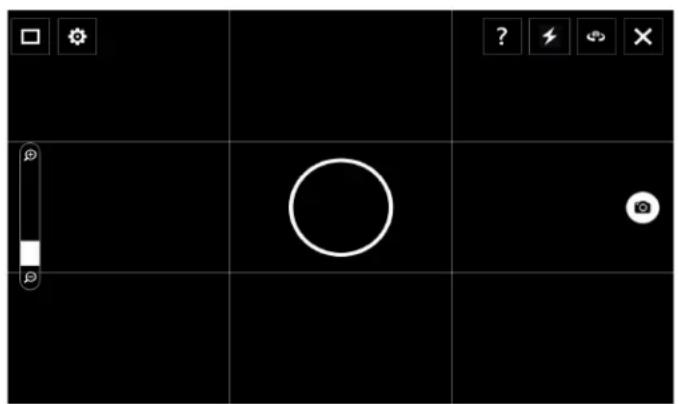

SnapWorksTM de Motion 35

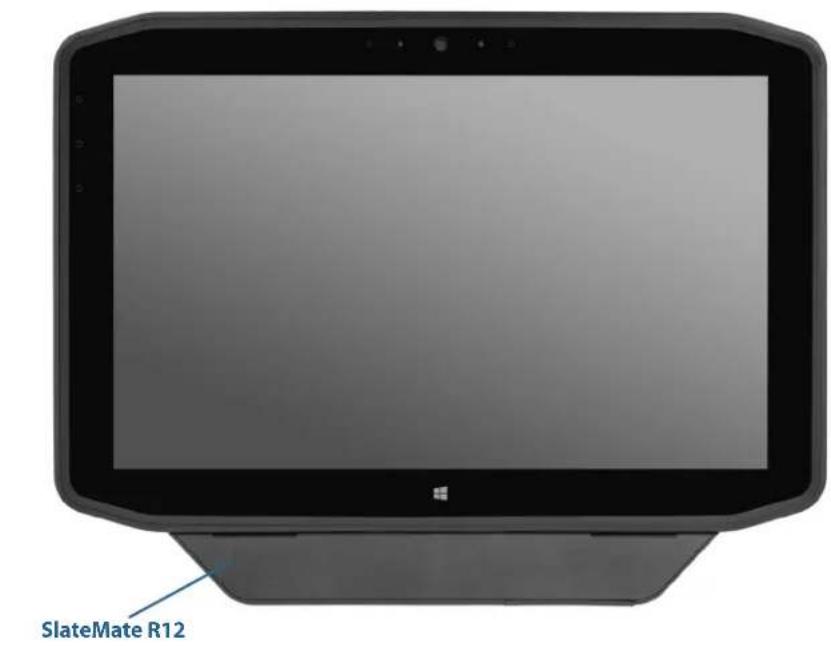

Utilisation de SlateMate (en option) 40

Utilisation du lecteur de codes-barres 41

Astuces concernant le lecteur de codes-barres 43

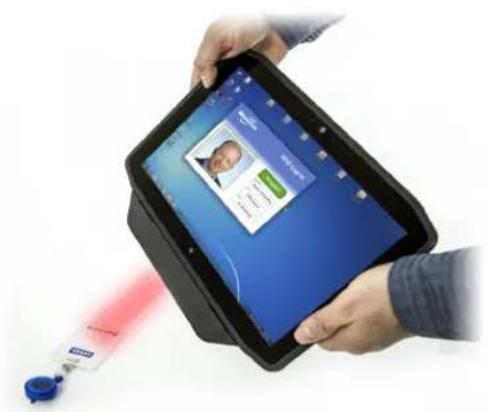

Utilisation du lecteur RFID 43

Utilisation de la batterie 44

Verification de la charge de la batterie de tablette 44

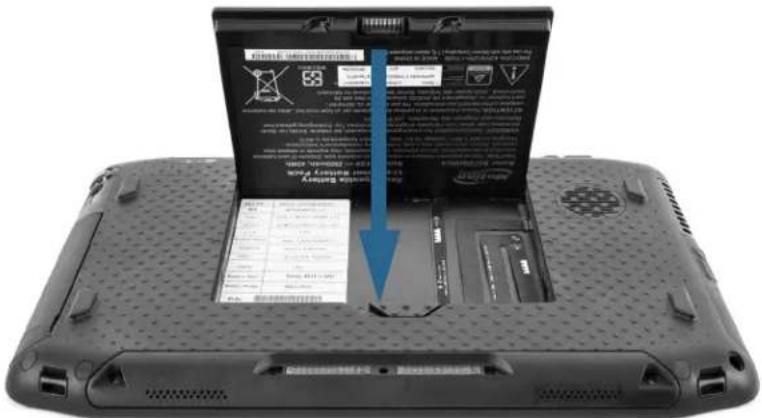

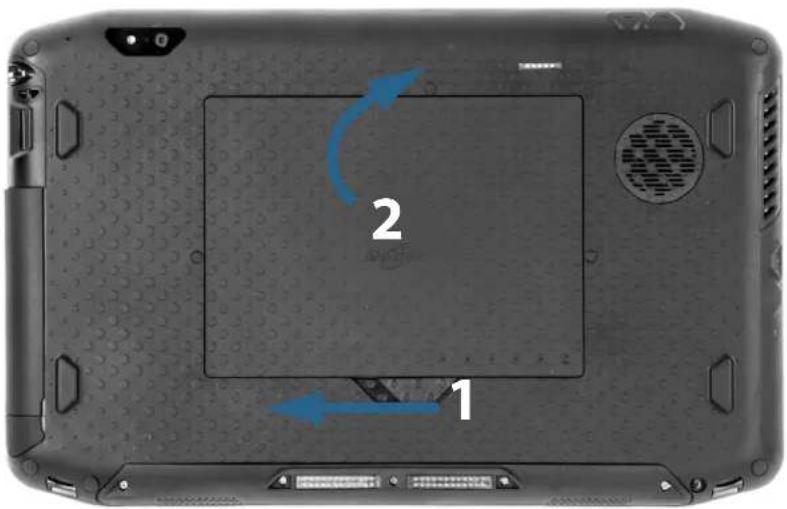

Retireez et remplacez la batterie 45

Remplacement de la batterie à chaud 46

Stockage à long terme 47

Traitement des batteries usagées 47

Conseils concernant la batterie et la gestion de l'alimentation 48

Modification du scenario d'alimentation 48

Modification du fonctionnement du bouton d'alimentation 49

Utilisation du Wi-Fi (802.11a/g/n) et du Bluetooth 49

Configuration d'une connexion sans fil 49

Configuration du Wi-Fi 50

Utilisation du Bluetooth 50

Activation ou déactivation de Bluetooth 50

Configuration d'un périhérique Bluetooth 51

Utilisation de la fonction haut-debit mobile avec GNSS 52

Activation de l'option Haut-debit mobile avec GPS 52

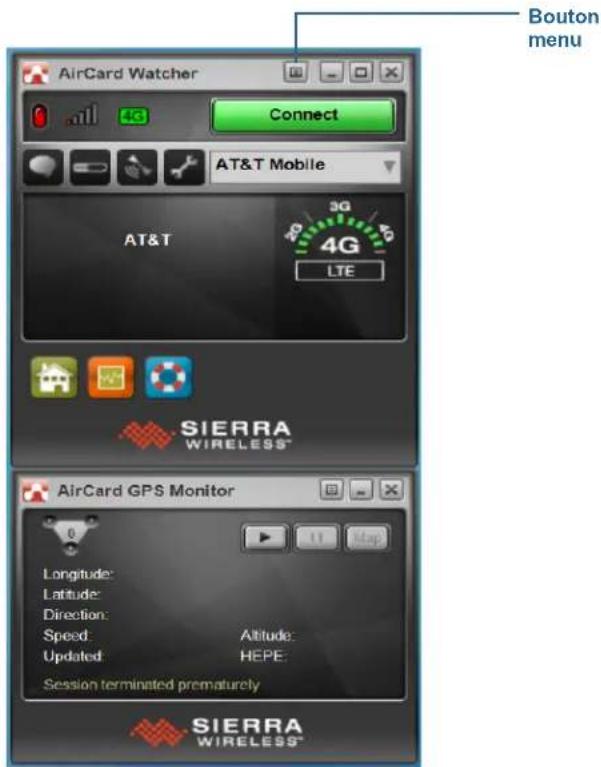

Configuration du haut-debit mobile avec GNSS (en option) 52

Utilisation du récepteur GNSS. 53

Utilisation du récepteur GPS logique compatible WAAS, EGNOS et MSAS. 54

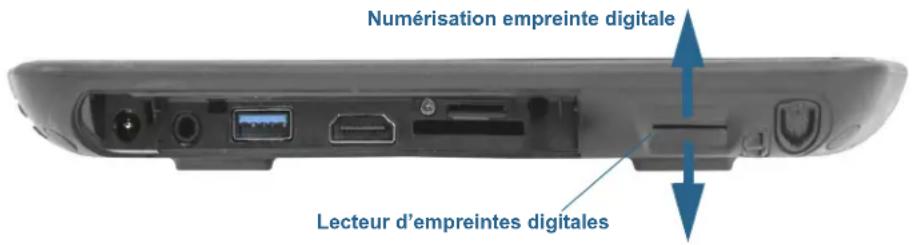

Utilisation du lecteur d'empreintes digitales 54

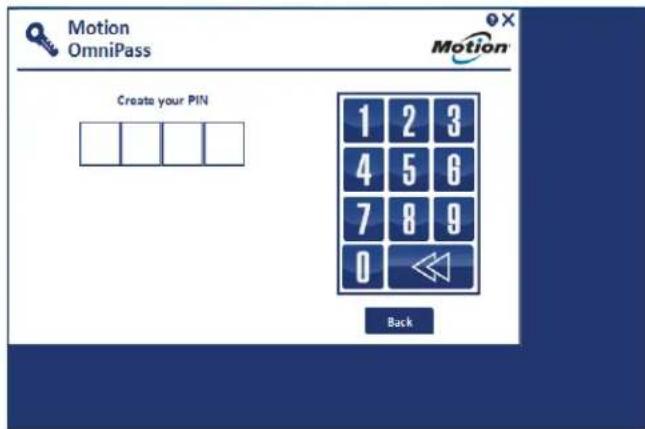

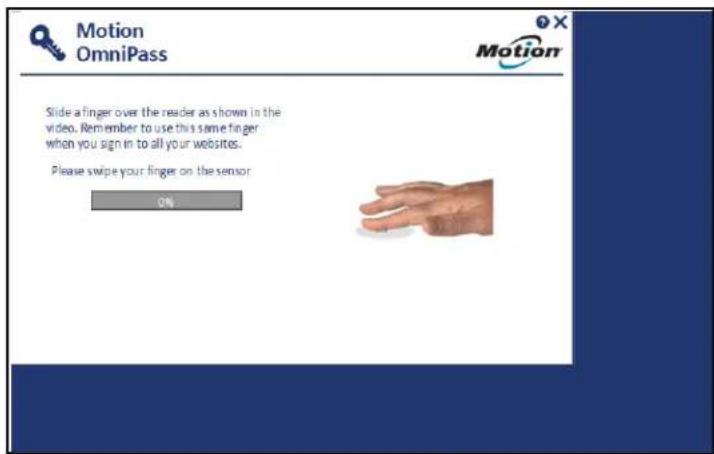

Utilisation de Motion OmniPassTM 55

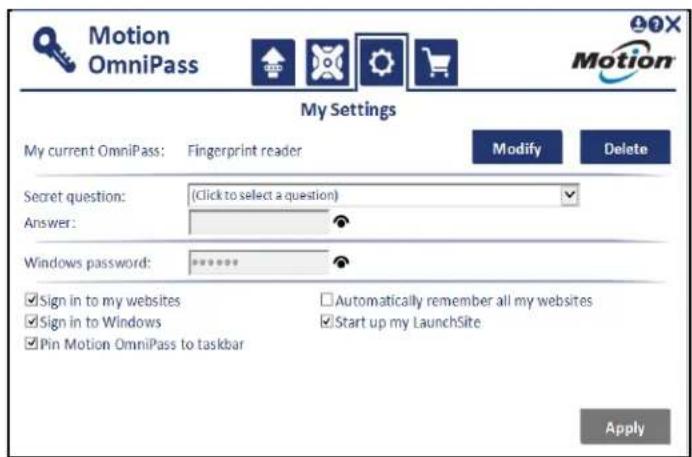

ModifierervoireOmniPass. 56

Paramètres OmniPass 58

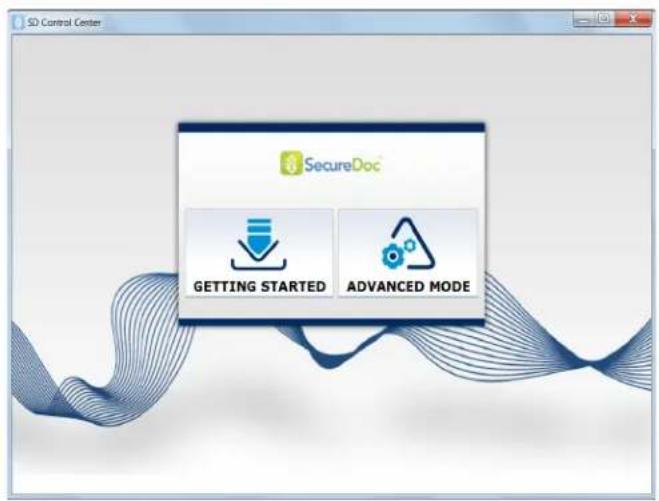

Utilisation de WinMagic® SecureDoc™ 58

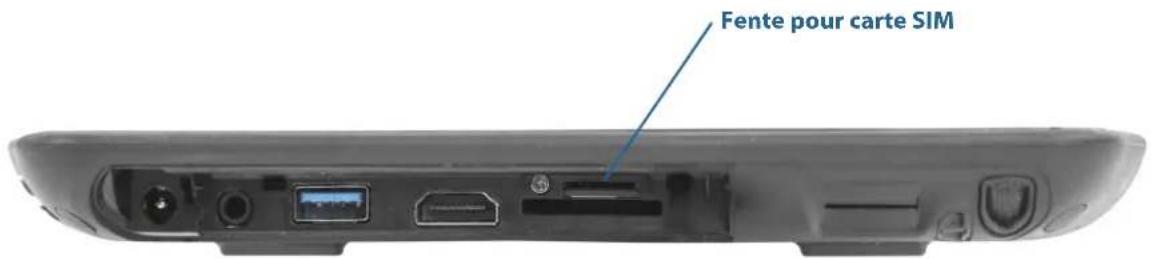

Utilisation du lecteur de carte SIM. 59

Utilisation du lecteur de carte SD 60

Localisation de votre numero de série. 60

Copie de sauvegarde de votre système 61

Restauration de la vieillesysteme 61

Creation d'une image système 61

Restauration de votre image système à partir du Panneau

de configuration Windows 62

Restauration de votre image système si vous ne pouvez

pas demarrer Windows 7 62

Restauration de la commande sans image système 63

Recherche de logiciels supplémentaires 64

Chapitre 3 Entretien de votre R12. .65

Entretien general. 65

Entretien de I'ecran. 65

Produits de nettoyage 66

Entretien du stylet 66

Remplacement de la pointe du stylet 67

Nettoyage du lecteur d'empreinte digitale 67

Entretien de la batterie de la tablette 67

Déplacements avec votre tablette PC R12 68

Chapitre 4 Dépannage de la R12 et FAQ .69

Dépannage 69

Problèmes liés à l'alimentation 69

Problèmes liés à la batterie 71

Problèmes liés à l'écran 71

Problèmes liés à la saisie tactile ou au stylet 72

Problèmes liés aux portes et connecteurs. 73

Problèmes liés au réseau. 73

Problèmes liés au Wi-Fi 74

Problèmes liés au Bluetooth 74

Conseils concernant la fonction Bluetooth sans fil 75

Problèmes liés au haut-debit mobile avec GPS. 76

Problèmes audio 76

Problèmes liés au système 76

Foire aux questions 77

Index. 80

Mise en route

La tablette PC Motion R12 est une tablette élégante, légère et solide full HD 12.5" qui offre une puissance informatique fiable et de nombreuses fonctionnalités intégrées adaptées à toutes les applications mobiles.

La tablette PC R12 inclut les fonctions suivantes :

• Proceseurs Intel® Core™ i5, ou i7 vPro™ (le processeur i7 contient la technologie Intel vPro™)
• Windows® 7 Professionnel 64 bits
• Ports USB 3.0 et HDMI et une fente pour carte SD
• Appareil photo 8.0 MP et webcam 2.0 MP intégrés
  4 Go ou 8 Go de mémoire SDRAM DDR3L 1600MHz
  Intel HD Graphics 4200
• Verre Gorilla de Corning, qui permet à l'écran de résister encore mistrs aux chocs
• Capteur MEMS 9 axes (accelerometre, eCompass, gyroscope) avec capteur de lumière ambiente
• Double entrée—stylist numérique et saisie capacitive à 10 points
• Écran grand angle de vue de 12,5" avec résolution full HD (1920 x 1080)
• Technologie d'économie d'énergie Intel Display (DPST)
• Batterie remplaçable à chaud
  Wi-Fi® 802.11a/b/g/n et Bluetooth® 4.0 intégrés
• Service haut mobile intégré avec module GNSS*
• Lecteur d'empreintes digitales intégré avec logiciel OmniPass
• Logiciel de chiffrement pour disque dur WinMagic® SecureDock™
• Lecteur de codes-barres 1D/2D
  RFID13,56 MHz HF intégrée avec fonctionnalité d'écriture/lecture
• Trusted Platform Module (TPM) pour la sécurité matérielle et Computrace® Complete* en option, vous permet d'identifier votre tablette PC en cas de perte ou de vol.
• Les fonctionnalités optionnelles sont accessibles lors de l'achat de votre tablette.

Fonctionnalités optionnelles

Cette section déscrit les fonctionnalités optionnelles disponibles lors de l'achat de votre R12.

Haut-debit mobile avec GNSS

Vous pouvez accuperir une tablette PC R12 équipée du haut-debit mobile avec module Global Navigation Satellite System (GNSS) intégré vous permettant de vous connecter à de nombreux réseau haut-debit pour envoyer et receivevoir des données sans fil. Vous pouvez normalement utiliser l'option large bande sans fil partout où vous pouvez utiliser votre téléphone mobile. Cette fonction repose sur la technologie de réseau de téléphone sans fil, ce qui la rend accessible dans plus de lieux que d'autres technologies locales sans fil.

Le récepteur GNSS utilise les signaux des satellites GPS et GLONASS afin de déterminer le positionnement, l'altitude, le cap et la vitesse de déplacement horizontal actuels de la R12. Vous n'avez pas besoin d'une connexion réseau ni d'un compte de haut-debit mobile pour utiliser le récepteur GNSS. Vous pouvez l'utiliser avec votre application de cartographie préféree pour trouver votre emplacement actuel et d'autres emplacements souhaités.

Pour plus d'informations sur la configuration du haut-debit mobile, voir Utilisation de la fonction haut-debit mobile avec GNSS à la page 52.

Récepteur GPS logique compatible WAAS, EGNOS et MSAS

Votre tablette peut avoir un module GPS logique intégré (en option) compatible avec le WAAS (Wide Area Augmentation System) pour une précision améliorée aux États-Unis, le EGNOS (European Geostationary Navigation Overlay Service) pour une précision améliorée en Europe et le MSAS (Multi-functional Satellite Augmentation System) pour une précision améliorée au Japon. Le système d'augmentation approprié sera détecté en fonction du lieu dans lequel vous vous trouvez. Vous n'avez pas besoin de sélectionner. La fonction augmentation utilise des signaux des satellites géostationnaires pour améliorer la fiabilité et la précision des signaux des satellites GPS. Vous pouvez l'utiliser avec votre application de cartographie préféree pour trouver votre emplacement actuel et d'autres emplacements sou Haités.

Sécurité

Votre R12 compte plusieurs fonctions que vous pouvez utiliser pour renforcer la sécurité de vos données et qui serviront de base aux technologies complémentaires de sécurité. Les fonctions de sécurité incluent un BIOS protégé par mot de passé avec commande de mise en réseau, le logiciel de suivi Computrace (en option), un lecteur d'emploi digitale intégré, le Dashboard Security Center ainsi qu'un module TCG Trusted Platform Module (TPM) 1.2.

TPM

Gréace aux outils de plate-forme de sécurité Infineon et au module TPM 1.2, vous pouvez créé et:gérer des certificates numériques pour l'authentication des utilisateurs et des apparciels, le cryptage intégral des données de disque et l'accès restreint au réseau. Ces fonctionnalités sont généralement utilisées par des entreprises et activées par l administrateur système. Pour télécharger et installer le TPM, rendez-vous sur http:// www)motioncomputing.com/fr/products/rugged-tablets/r12#prod_speccs, cliquez sur Sécurité puis sur le lien correspondant à TCG Trusted Platform Module (TPM) 1.2.

Computrace Complete

La tablette PC R12 peut être achetée avec, en option, Computrace® Complete, qui offre une protection optimisée des données, une meilleure gestion des actifs informatiques et la récapération d'un ordinateur volé. Avec Computrace, les sociétés peuvent localiser,GERER et protégger l'ensemble de leur parc informatique, y compris les apparèils distants ou mobiles, qu'ils soient connectés ou non au réseau.

Autres fonctionnalités en option

Autres R12 fonctionnalités en option :

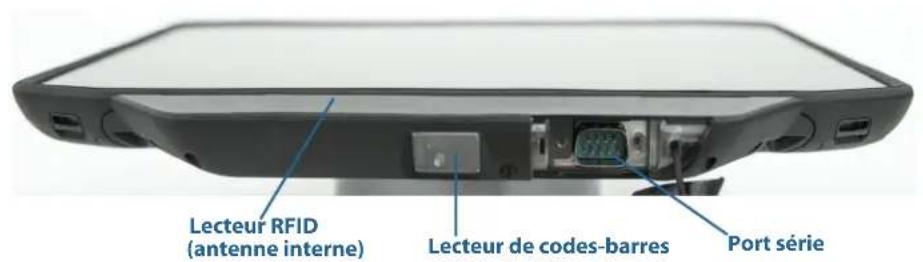

• SlateMate®—Voir Utilisation de SlateMate (en option) à la page 40.
• Lecteur de codes-barres—Voir Utilisation du lecteur de codes-barres à la page 41.
• Lecteur RFID—Voir Utilisation du lecteur RFID à la page 43.

Présentation de la R12

Les photos suivantes present les boutons, fentes et portes de la tablette PC R12.

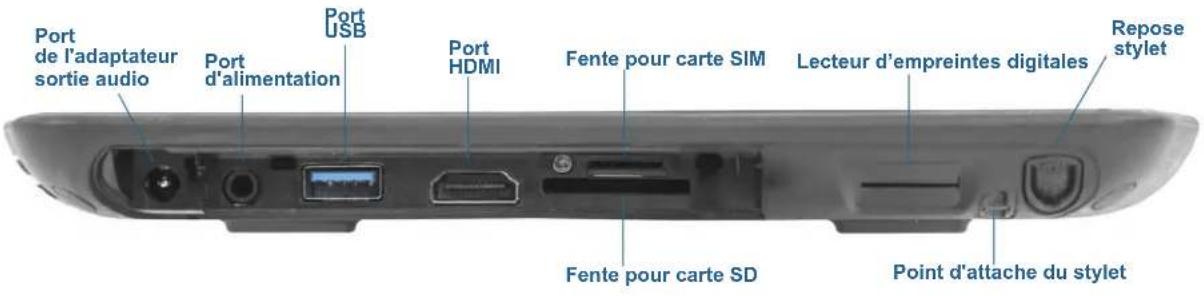

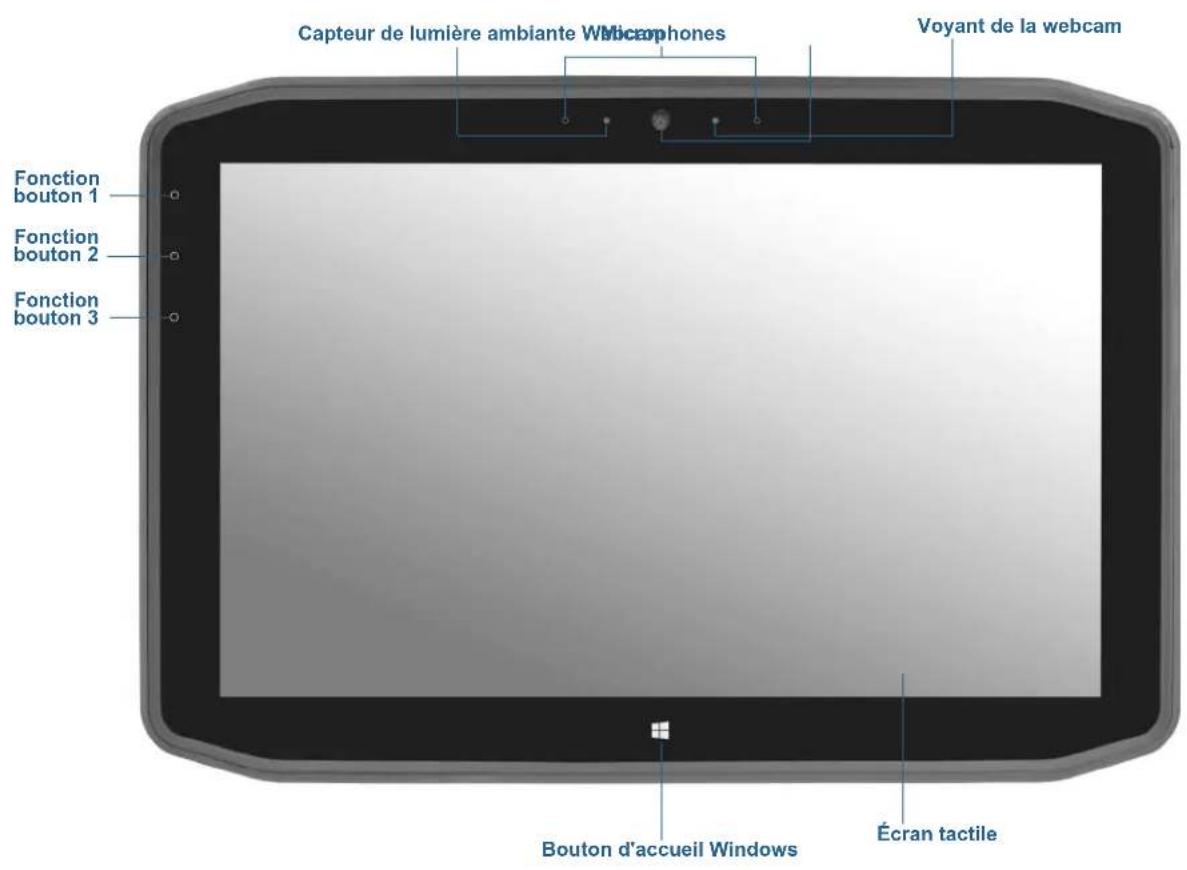

Vue avant

Bouton de fonction 1 Motion Dashboard (appuyer), Windows Journal™ (appuyer et maintainir enfoncé)

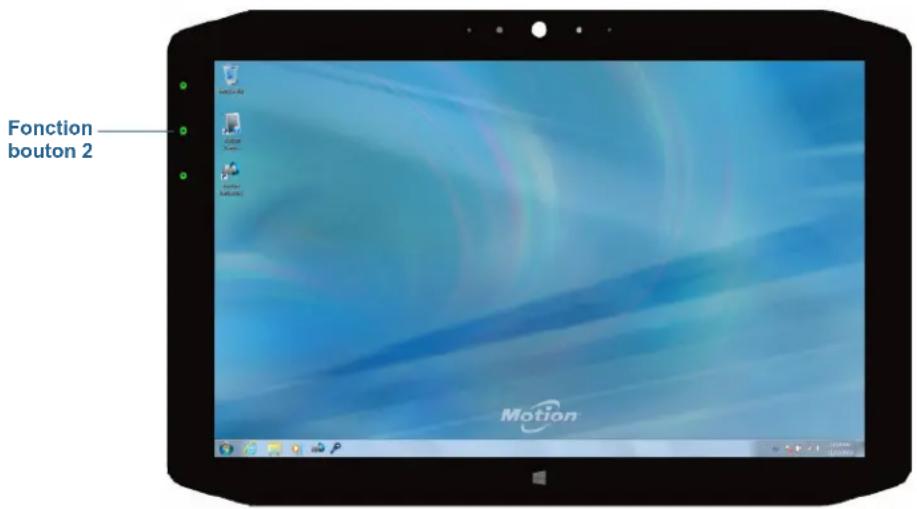

Bouton de fonction 2 Motion SnapWorks™ (appuyer), Répertoire d/images (appuyer etMSN继续保持 enfoncé)
Bouton de fonction 3	Paramètres de la tablette PC ou lecteur de code-barres (si la tablette est équipée de SlateMate) (appuyer), Clavier visuel (appuyer etMSN继续保持 enfoncé)
Capeur de luminière ambiente	Permet d'évaluer l'éclairage de votre environnement et de régler automatiquement la luminosité de l'écran.
Microphones Les microphones avant optimisent la détction du son pour la reconnaissance et l'enregistrement de la voix.
Webcam Interagissez avec d'autres personnes en ligne, diffusez de la video en streaming ou capturez des images en couleur grâce à la webcam 2 MP.
Voyant de la webcam Indique lorsque la webcam est active et fournit un éclairage pour les images et la video.

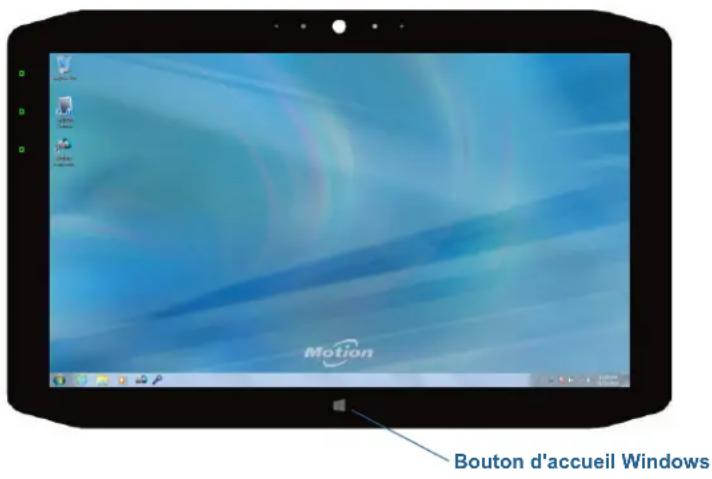

Bouton d'accueil Windows	Ouvre le menu Démarrer de Windows.
Écran tactile Utilisez votre doigt ou le stylet pour acceder à toutes les fonctions de la R12 sur l'écran 12,5".

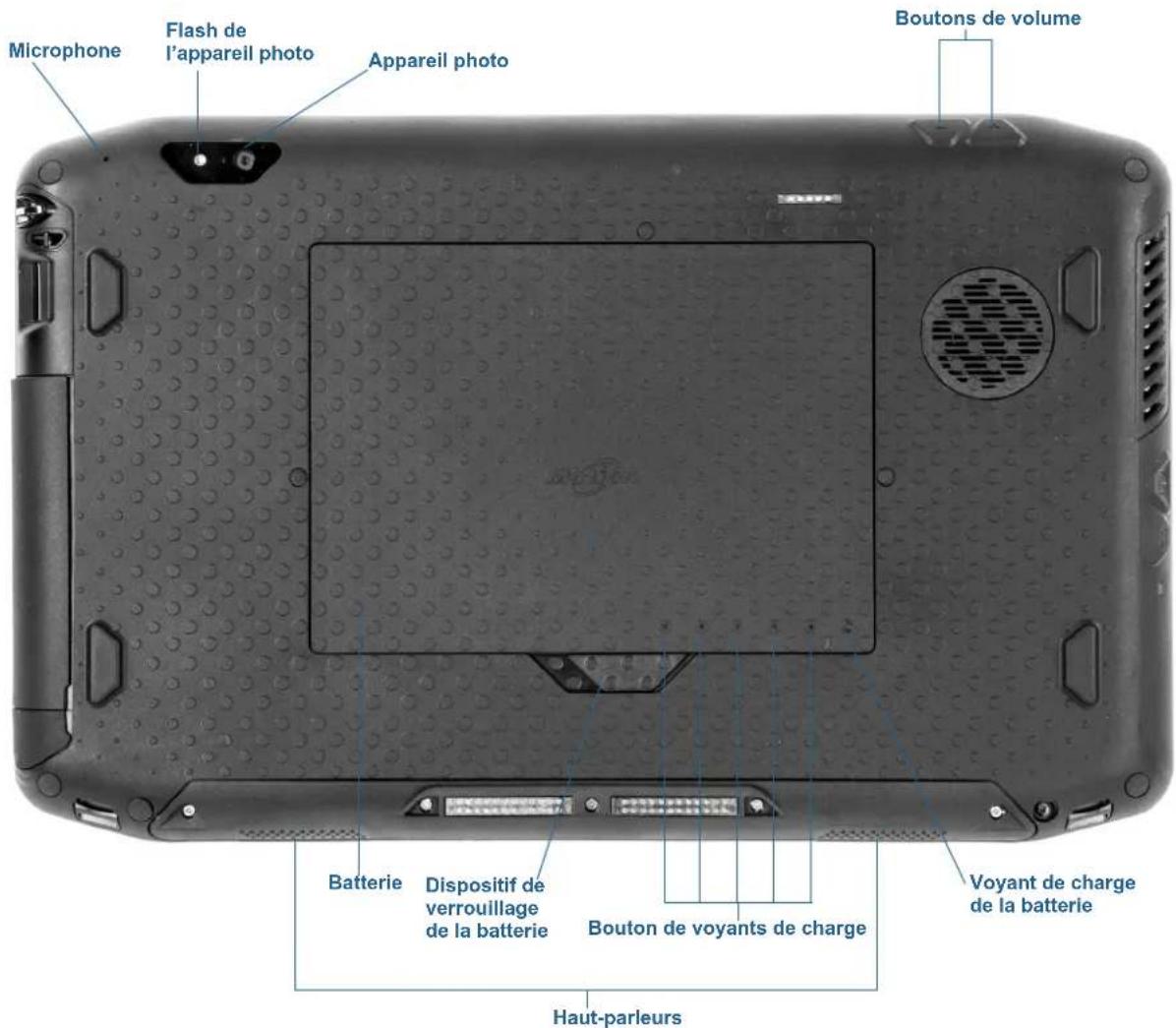

Vue arrête

Microphone Detecte le son lorsque l'appareil photo est utilisé.

Flash de l'appareil photo Éclaire le sujet lors de la prise de photo.

Appareil photo L'appareil photo 8 MP à mise au point automatique vous

permét de prendre des photos et de les enregistrer sur

votre disque dur au format BMP,JPG et TIFF.

Boutons de volume Utilisés pour augmenter ou baisser le volume.

Batterie Alimente la tablette lorsqu'elle n'est pas branchée sur le

secteur ou sur la station d'accueil.

Dispositif de verrouillage de la batterie	Permet d'ouvrir le compartment de la batterie.

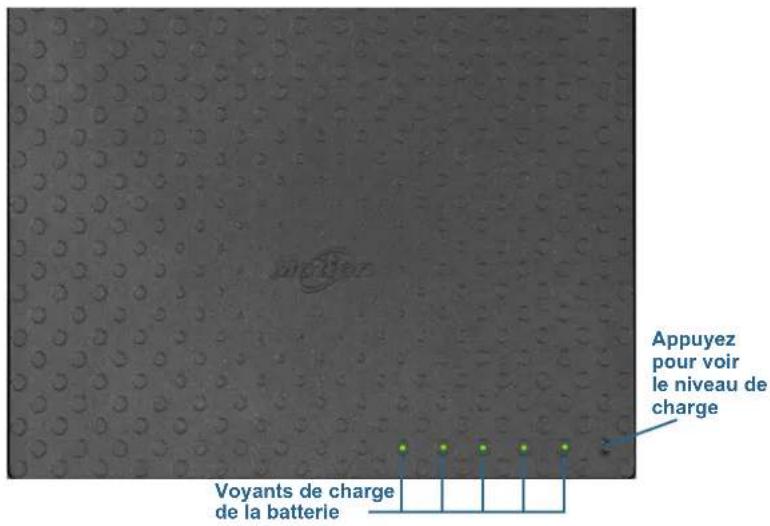

Voyants de charge de la batterie Indiquent le niveau de charge de la batterie.
Bouton de voyants de charge de la batterie	Appuyez pour afficher les voyageants de charge de la batterie.
Haut-parleurs S'utilise pour écouter du son.

Côté droit

Port adaptateur secteur	Permet de connecter l'adaptateur secteur.
Port sortie audio Prend en charge les haut-parleurs externes, les casques stéréo, ou les casques stéréo avec microphone utilisant une prise TRS standard ou TRRS 3,5 mm.
Port USB Connectez un pérophérique USB, tel qu'une souris, un apparil photo numérique, une imprimante ou un pérophérique de stockage externe.
Port HDMI Connectez des pérophériques audio/vidéo numériques tels qu'un moniteur numérique externe.
Fente pour carte SIM	Obligatoire pour certains reseaux mobiles haut débit. Si nécessaire, votre opérateur de téléphony mobile fournit la carte SIM.
Lecteur d'emploi digitales	Numérique vos empreintes digitales pour une sécurité accrue.
Emplacement du stylet	Rangez le stylet lorsqu'il ne sert pas.

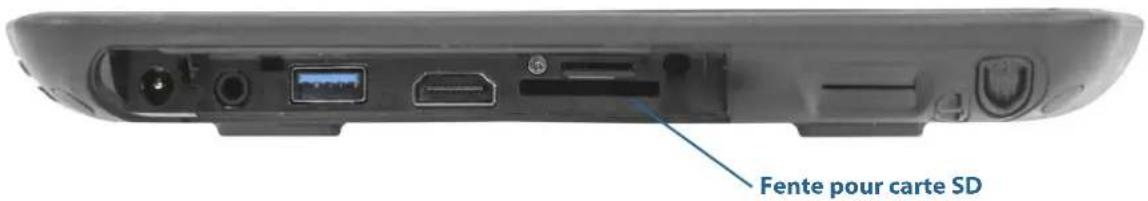

Fente pour carte SD	Utilisée avec une carte mémoire SD pour dire des fichiers multimédias, afficher des fichiers à partir de votre apparil photo ou autres pérophériques, ou à utiliser pour le stockage de fichiers supplémentaires.
Point d'attache du stylet	Attachez le lien du stylet à ce point de fixation en faisant une boucle pour relier le stylet à la tablette.

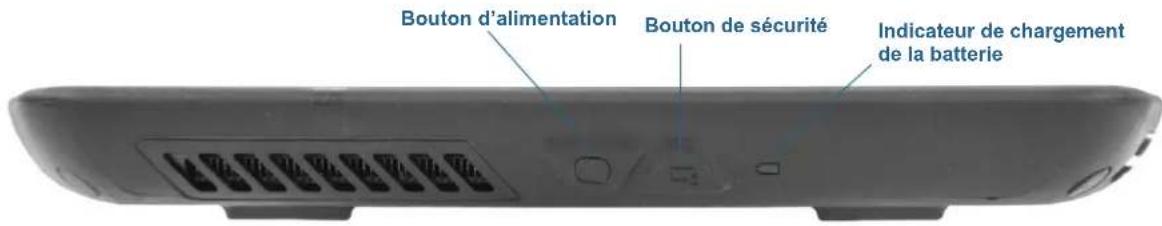

Côté gauche

Bouton d'alimentation Met la tablette sous et hors tension.

Bouton de sécurité Permet d'établier la connexion avec la tablette ou de la verrouiller. Équivalent de la combinaison de touches Ctrl+Alt+Suppr sur un clavier.

Indicateur de chargement de la batterie

Indique I'etat de chargement de la batterie.

Stylet

La tablette PC R12 permet d'utiliser la fonction tactile avec le doigt ou avec un Stylet numériqueur de la série R12. Un stylet peut s'avérer utile lorsque vous pouvez rédigierrapidement un e-mail ou prendre des notes. Le stylet est particulièrement efficace pour la saisie précise de données et la navigation.

Le stylet numérique de la tablette R12 dispose d'une extrémité sensible à la pression et d'un bouton de fonction. Le stylet ne contient pas de piles et n'a besoin d'aucune alimentation externe.

Vous pouvez acheter des styles supplémentaires sur la page Accessoires de Motion Computing. Pour plus d'informations sur l'utilisation du stylet, consultez la section Utilisation de la fonction tactile à la page 24.

Prise en main de votre R12

Cette section inclut quelques indications que vous pouvez suivre pourmettre sous tension.
votrecellettePCR12etvousfamiliariseravecelle.

Étape 1: Allumage de la tablette

1. Enlevez la trappe de port située en bas à droite de la R12 pour ouvrir le port de l'adaptateur d'alimentation et brancher l'adaptateur secteur.

1. Branchez le cordon d'alimentation à une prise de courant.

2. L'indicateur de charge de la batterie du côté gauche de la tablette est orange lorsque la batterie est en cours de chargement.

3. Gardez la tablette branchée sur l'alimentation secteur jusqu'à ce que la batterie soit entierement chargée (l'indicateur de charge de la batterie devient vert). Il est inutile d'attendre que la tablette soit entierement chargée pour l'allumer.

4. Appuyez sur le bouton d'alimentation sùs sur au centre du côté gauche de la R12, puis relâchéz-le pour allumer la tablette.

Étape 2: Connexion à un réseau sans fil

La R12 est équipée du Wi-Fi et du Bluetooth intégrés. Vote tablette PC peut aussi être équipée du haut début mobile. Pour configurer des réseau sans fil, suivez les instructions suivantes :

Étape 1. Activez la fonction sans fil depuis le Motion Dashboard

1. Dans la barre des tâches Windows, appuyez sur l'icone Motion Dashboard

1. Appuyez sur Sans fil.

2. Activez les reseaux sans fil disponibles souhaités :

3. Fonction interne sans fil Bluetooth
   802.11 Internal Wireless
   Haut-debit mobile avec GNSS

REMARQUE: Si le haut-debit mobile n'est pas repertorié, votre R12 n'est pas équipée d'un module haut-debit mobile.

Étape 2. Configuration du Wi-Fi

1. Dans la zone de notification Windows, appuyez sur l'icone de réseau sans fil aill
2. Sélectionnéz un réseau sans fil dans la liste des réseaux disponibles.

Étape 3. Configuration du haut débit mobile avec GNSS (en option)

REMARQUE: Avant de vous connecter à un réseau haut-debit mobile, vous devez avoir un compte actif auprès d'un opérateur de téléphonie mobile et obtenir une carte SIM pour un accès haut débit mobile.

Configuration du haut-debit mobile :

1. Lancez AirCard Watcher. Dans le menu Demarrer, selectionnez Tous les programmes > Sierra Wireless > AirCard Watcher.
   Remarque: AirCard Watcher sera rebaptisé Skylight™ en juin 2014.
2. Appuyez sur le bouton Connexion pour vous connecter à vos réseaux sans fil.

REMARQUE: Si vous avez acquis le module haut débit mobile avec GNSS en option, votre R12 dispose de fonctionnalités GNSS. Vous pouze l'utiliser avec votre application de cartographie préféree pour localiser votre position actuelle et votre destination.

Étape 4. Configuration de la fonction Bluetooth

La R12 dispose d'un adaptateur Bluetooth intégré servant à connecter d'autres péripériques Bluetooth.

Pour ajouter un péripérisque Bluetooth :

1. Dans la zone de notification, appuyez sur l'icone Bluetooth et seLECTIONnez Ajouter un péripérisque.
2. Vérifiez que le péripérisque Bluetooth est detectable en lisant les instructions du fabricant du péripérisque Bluetooth. Lorsqu'un péripérisque Bluetooth est detectable, il est visible pour les autres péripérisques Bluetooth à proximité.
3. Sélectionnéz le périphérique Bluetooth désiré dans la liste des périphériques disponibles.
4. Suivez les instructions à l'écran.

CONSEIL: Pour rendre la R12 visible par d'autres péripériques, appuyez sur l'icone Bluetooth, puis Sélectionné Ouvrir les paramètres. Dans l'onglet Options, Sélectionné Autoriser les péripériques Bluetooth à se connecter à cet ordinateur.

Étape 3: Connaissance de votre tablette PC R12

Une fois vous R12 configurée, prenez quelques minutes pour vous familiariser avec votre tablette PC.

• Étalonnage tactile. Vous pouvez régler les paramètres des touches en étaconnant le numériqueur. (Le numériqueur est un logiciel qui détecte la position du stylet ou de votre doigt sur l'écran tactile.) Pour plus d'informations, consultez la section Réglage des paramètres de la fonction tactile à la page 26.
• Utilisez les outils Motion Computing pour personneliser votre tablette selon vous manière de travailler. Consultez la section Utilisation de Motion Dashboard à la page 22.
• Ouvrez le pavé d'écriture et saississez des échantillons d'écriture pour améliorer la reconnaissance de l'écriture. Consultez la section Saisie de texte à la page 29.
• Prenez des photos ou utilisez la webcam. Consultez la section Utilisation de l'appareil photo et de la webcam à la page 35.

Étape4: Pause

Lorsque vous n'utilisez plus votre tablette PC pendant un certain temps, vous pouvez la verrouiller pour empêcher l'accès non-authorisé en appuyant sur le bouton de sécurité Windows puis en selectionnant Verrouiller cet ordinateur sur l'écran suivant. Vous pouvez configurer l'interrupteur d'alimentation de façon à êtreindre votre tablette PC, ou la mesure en mode Veille ou Hibernation et économiser ainsi de l'énergie, lorsque vous appuyez sur l'interrupteur.

REMARQUE: Le bouton de mise sous tension clignote en mode veille.

Verrouillage et déverrouillage de la tablette PC

Pour verrouiller la tablette PC, vous devez soit :

Appuyer sur le bouton de sécurité sur le côté droit de la tablette. OU
- Si un clavier est connecté, appuyez sur Ctrl + Alt + Suppr.

Pour déverrouiller la tablette :
- Appuyez sur le bouton de sécurité ou faites à nouveau Ctrl + Alt + Suppr.

Mode Veille

Placez votre tablette en mode Veille lorsque vous partez pendant quelques instants. Le mode Veille economise l'énergie de la batterie lorsque vous partez et quand vous revenez, votre bureau est tel que vous l'avez laissé.

Mise en veille de la tablette

• Sauvegardez vos fichiers.
  Appuyez sur le bouton d'alimentation puis relâchez-le.

Remarque: En mode Veille, le bouton d'alimentation clignote avec une lumière verte.

Arrêt du mode Veille de la tablette

• Appuyez sur le bouton d'alimentation pûls relâchez-le.

La tablette reprend rapidement son activité et votre bureau est tel que vous l'avez laissé.

Remarque: Si la sécurité est activée sur votre tablette, vous devrez déverrouiller la tablette PC.

Mode Hibernation

Si vous prévoyez de ne pas utiliser votre tablette pendant plusieurs heures ou plus, vous pouvez la partager en mode Hibernation. comme avec le mode Veille, lorsque vous sortez du mode Hibernation, votre bureau est tel que vous l'avez laissé.

Remarque: Si la sécurité est activée sur votre tablette, vous devrez déverrouiller la tablette PC.

Il faut plus de temps pour sortir du mode Hibernation que du mode Veille, mais cela permet une consommation d'énergie très faible, les données sont enregistrées au préalable sur le disque et c'est always un moyen plus rapide de démarrer votre tablette qu'après l'avoir étéinte.

Mise de la tablette en mode Hibernation

• Dans le menu Demarrer, appuyez sur la flèche après de Arrêt et Sélectionnez Hibernation.

Tâches de configuration optionnelles

Creation d'une image de récapération

Une fois vous R12 configurée selon vos exigences et vos applications installées, créez une image système sur une clé USB externe. C'est une mesure de sécurité en cas de panne du système.

Une image système est une copie exacte d'un disque et inclut Windows 7, vos paramétrés système, les programmes et les fichiers. Pour plus d'informations, consultez la section Création d'une image système à la page 61.

Fixation du lien du stylet

Le stylet R12 est fourni avec un lien pour que vous puissiez relier le stylet à votre tablette afin d'éviter de le perdre.

Fixation du lien du stylet

1. Gillesz l'une des extrémités du lien dans le trou situé à l'extrémité du stylet, puis tirez le stylet à travers la boucle jusqu'à ce que ce soit fixé.
2. Glissez l'autre extrémité du lien dans le point d'attache situé sur la R12 puis tirez le stylet à travers la boucle jusqu'à ce que ce soit fixé.

Vou puez acheter des liens de stylets supplémentaires sur la page Accessoires de Motion Computing.

Connexion de la tablette à une station d'accueil

Une variété de solutions de stations d'accueil pour la R12 sont disponibles à l'achat sur la page Accessoires Motion Computing.

La station d'accueil de la R12 permet d'ajouter des fonctionnalités à votre tablette, notamment un port d'extension pour Ethernet, des écans VGA et HDMI et des apparciels USB tels que des imprimantes, des claviers et des souris. La station d'accueil charge également la batterie et compte une baie de chargement permettant d'installer une batterie supplémentaire. Des stations mobiles sont également disponibles pour votre R12 et vous permettent de fixer votre tablette PC dans une variété de vehicules différents. Pour plus de détails sur l'installation et l'utilisation de la station d'accueil, consultez le Guide de l'utilisateur de la station d'accueil CFT-Series fourni avec la station d'accueil.

Connexion de la tablette à un écran

Pour connecter un écran à votre tablette PC R12, vous pouvez utiliser le port VGA ou HDMI situé sur la station d'accueil.

Après avoir connecté le moniteur, configurer l'écran externe depuis le Motion Dashboard, tel que décrit dans Configuration d'un écran externe à la page 33.

Pour plus d'informations

Ce Guide de l'utilisateur presente l'ensemble des caractéristiques de la R12 et fournit des instructions sur les tâches courantes que vousacomplèrez. Le reste de ce manuel estOrganisé comme suit :

• Utilisation de votre R12—Fournit des instructions pour les tâches courantes de la R12, y compris comment personneliser votre tablette pour l'adapter à votre façon de travailler à l'aide de Motion Dashboard, comment utiliser l'appareil photo et laamera, comment configurer la reconnaissance vocale et plus.

• Entretien de votre R12—Fournit les suggestions pour l'entretien et la maintenance de votre tablette PC.

• Dépannage de la R12 et FAQ—Apporte des réponses aux problèmes courants que vous pouvez rencontres lorsqu'elles commences à utiliser votre R12.

Le document Demarrage situé sur le bureau de la tablette PC propose un certain nombre de conseils pour vous permettre de commencer à utiliser la tablette rapidement.

REMARQUE: Si vous n'avez pas accès à une fonctionnalité ou à un paramètre particulier sur votre tablette PC, contactez votre administrateur système pour recevoir des informations supplémentaires.

Voutrouverez d'autres informations utiles sur notre site Web :

Assistance Motion Computing
- Vidéos de formation gratuites en ligne
- Base de connaissances
- Accessoires Motion Computing
- Boutique Motion Computing

REMARQUE: Ce guide de l'utilisateur est disponible en français, allemand, espagnol et portugais sur notre site Internet.

Utilisation de votre R12

2

Ce chapitre concerne l'exécution des tâches suivantes :

Utilisation de Motion Dashboard à la page 22
Utilisation de la fonction tactile à la page 24
Utilisation de la reconnaissance de l'ecriture à la page 29
Utilisation des boutons de fonction à la page 31
Utilisation du bouton d'accueil Windows à la page 32
Réglage des options d'affichage à la page 32
Utilisation des microphones intégrés à la page 35
Utilisation de l'appareil photo et de la webcam à la page 35
Utilisation de SlateMate (en option) à la page 40

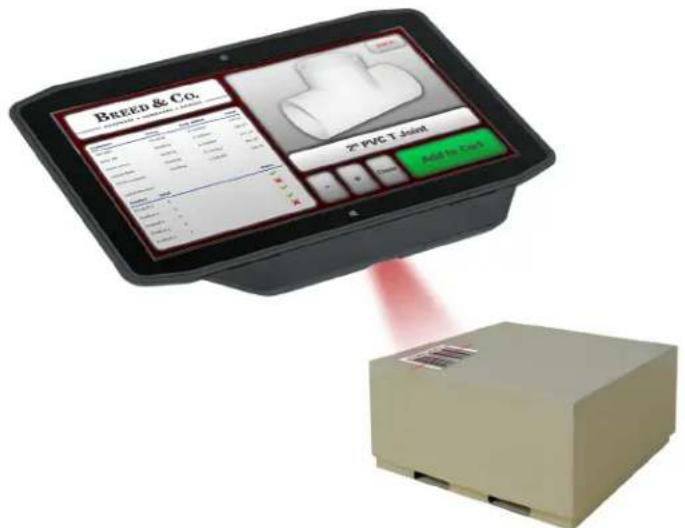

Utilisation du lecteur de codes-barres à la page 41
Utilisation du lecteur RFID à la page 43
Utilisation de la batterie à la page 44
Utilisation du Wi-Fi (802.11a/g/n) et du Bluetooth à la page 49
Utilisation de la fonction haut-debit mobile avec GNSS à la page 52
Utilisation du récepteur GPS logique compatible WAAS, EGNOS et MSAS à la page 53
Utilisation du Bluetooth à la page 50
Utilisation du lecteur d'empreintes digitales à la page 54
Utilisation du lecteur de carte SIM à la page 59
Utilisation du lecteur de carte SD à la page 60
- Localisation de votre numéro de série à la page 61
Copie de sauvegarde de votre système à la page 61
- Restauration de votre système à la page 61
- Recherche de logiciels supplémentaires à la page 64

Bureau et applications de la R12

Lorsque vous démarrez votre R12 pour la première fois, le bureau ressemble à l'image closous. Les applications Motion Computing apparaissent dans la barre des tâches et la zone de notification Windows®.

Les applications Motion Computing sont décrites ci-dessous.

	Démarriage de Motion	Document contenant des conseils sur le démarriage de la tablette PC R12.
	Motion Dashboard Application Motion pour la modification des paramètres de la tablette. Consultez la section Utilisation de Motion Dashboard à la page 22.
	Motion OmniPass Application Motion pour utiliser le lecteur d'empreintes digitales de la R12, pour se connecter à Windows et à vos fichiers, applications et sites Web. Consultez la section Utilisation du lecteur d'empreintes digitales à la page 54.

Utilisation de Motion Dashboard

Motion Dashboard constitue une manière pratique de modifier les paramètres courants de la tablette.

Pour ouvrir le Motion Dashboard :

• Appuyez sur le bouton de fonction 1, situé à l'avant, sur le côte gauche de la tablette PC. (Consultez la section Utilisation des boutons de fonction à la page 31). OU
• Dans la barre des tâches Windows, appuyez sur l'odore Motion Dashboard.

Le Motion Dashboard est organisé en catégories, listedes à gauche du Dashboard. Appuyez sur le bouton d'une catégorie pour afficher ses paramétres.

Le tableau sur la page suivante répertorie certaines des tâches que vous pouvez accomplir à l'aide de Motion Dashboard.

REMARQUE: Appuyez sur l'icone Aide pour en savoir plus sur l'utilisation de Motion Dashboard.

Catégorie du Dashboard	Tâche
Écran • Changer l'orientation	on de l'écran. • Régler la luminosité de l'écran. • Configurer les propriétés graphiques avancées. • Configurer un écran externe. • Assombrir automatiquement l'écran.
Audio • Régler le volume des haut-parleurs et du micro. • Régler les paramètres audio avancés. • Supprimer les bruits de fond. • Régler la balance des haut-parleurs.
Stylet et tablette • Configurer	rider libretable PC pour utiliser la saisie tactile uniquement, la saisie au stylet uniquement, ou les deux simultanément. • Régler la fonction tactile pour les gauchers. • Régler la sensibilité des gestes et des mouvements. • Utilisez la fonctionnalité d'apprentissage automatique pour entrainerer votre tablette à mieux reconnaître vos étreture. • Activer le retour haptique pour utiliser les vibrations indiquant que vous avez appuyé sur le bouton de démarrage de Windows ou les boutons de fonction. • Activer le clavier de voyage R12. • Activer le RFID (si équipé avec en option)
Sans fil • Activer et désactiver	les fonctions Wi-Fi®, Bluetooth® et haut débit mobile • Choisisir de désactiver la connexion sans fil au démarrage (elle est activée par défaut). • Régler les propriétés du Wi-Fi, du Bluetooth et du hautdébit mobile.
Alimentation • Sélectionner	un scenario d'alimentation. • Modifier l'action du bouton d'alimentation lorsqu' l'utilisateur appuie dessus : veille, veille prolongée ou arrêt.
Sécurité • Configurer le lecteur d'emploi des digitales et les autres options de sécurité.

Accès aux outils Motion depuis la zone de notification Windows

Voussouspoucez acceder aux outils Motion a partir de la zone de notification Windows.

REMARQUE: Au départ, les icones Motion n'apparaissent pas dans la zone de notification Windows. Appuyez sur la flèche pour afficher plus d'icones. Appuyez sur Personnel pour que les icones apparaissent dans la zone de notification Windows.

Icones Motion de la zone de notification Windows

Appuyez sur l'icone Motion pour afficher :

• Options—Liste les options que vous pouvez définir:

• Voir l'activité du disque dur—Si vous selectionnez cette option, l'icone de l'utilitaire Motion clignote lorsque le disque dur est actif.
  Rotation de l'écran automatique—Si vous scélectionnez cette option, la tablette R12 change automatiquement l'orientation de la visualisation (de paysage à portrait et vice-versa) quand elle pivote physique.

Utilisation de la fonction tactile

Votre tablette PC R12 est équipée de la saisie capacitive jusqu'à 10 doigs, ce qui signifie que vous pouvez utiliser vos doigs pour selectionner des éléments et ouvrir des fichiers, faire un zoom avant ou arrière, faire defiler l'affichage dans le navigateur et les documents et bien plus encore.

Voici quelques moyenstics d'effectuer des taches sur un ecran tactile :

Appuyer—Selectionne un élément
- Maintenir appuyé—Ouvre un menu d'options. C'est l'équivalent d'un clic droit de souris pour afficher le menu contextuel. Maintenez appuyé votre doigt jusqu'à ce qu'un cercle apparaissé, puis velez votre doigt pour afficher le menu.
Appuyer deux fois-Effectue un double-clic de souris
Appuyer et faire glisser-Déplace et dépose
Pincer à deux doigts—Zoome vers l'avant
- Écarter des deux doigs—Zoome vers l'arrière
- Tapoter—Défile à travers une liste ou déplace rapidement
- Maintenir appuyé le bouton de fonction du stylet (equivalent à un clic droit de la souris) — Ouvre un menu contextual

REMARQUE: Si la tablette ne répond pas lorsque vous appuyez avec votre doigt, essayez d'utiliser une zone plus importante de votre doigt. Bien que l'écran tactile de la R12 répondra si vous portez des gants capacités, il ne répondra pas si vous appuyez avec un autre objet (par exemple, une carte de crédit, un stylet ou un stylet numériqueur d'un autre apparéil).

Étalandage du stylet et de la fonction tactile

Calibrez le stylet et votre doigt de sorte qu'ils soient比较好 déetectés sur l'écran tactile. Vous devrez réaliser ce calibrage à la première utilisation de la tablette PC et lorsque le pointeur ne s'aligne pas correctement avec votre stylet ou votre doigt.

Pour étabonnner le numériqueur :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Sous Stylet et tablette, appuyez sur Etalonner le numériqueur.
4. Appuyez sur le bouton Étalonner dans l'onglet Écran.
5. Choisissez Saisie par stylet ou Saisie tactile dans l'écran contextuel suivant.
6. Utilisez des exemples d'étabonnage en appuyant sur les croix avec votre stylet ou votre doigt sur l'écran suivant selon les instructions.
7. Appuyez sur Oui ou Non lorsqu'il vous est demandé si vous souhaitez enregistrer les données d'étalonnage.

Passage à l'ouverture par pression unique en fonction tactile

Avec la fonction tactile, vous voudrez peut-être changer la manière dont vous sélectionné et ouvrez les éléments. Par défaut, les dossiers Windows sont configurés de telle sorte que vous appuyez une fois pour sélectionner un élément et deux fois pour l'ouvrir. Pour les écrons tactiles, vous pouvez modifier ce réglage. Pointer permet alors de sélectionner un élément et il suffit d'appuyer une seule fois au lieu de deux pour l'ouvrir.

Modification des options de dossiers :

1. Dans le panneau de configuration Windows, appuyez sur Apparence et personnelisation, Options des dossiers, puis sur Choisisir entre un clic simple ou un double-clic pour ouvrir.
2. Sous Cliquer sur les éléments de la manière suivante, appuyez sur Ouvrir les éléments par un simple clic (seLECTION par pointage).

Pour plus d'informations, ouvre le centre d'aide et d'assistance de Windows et recherche « Options des dossiers »

Personnalisation du mode de saisie tactile

Vous pouvez déterminer comment la saisie tactile est configurée en réglient le mode de saisie. Vous pouvez utiliser :

• Voiture doigt uniquement ; aucune saisie par stylet n'est détectee.
  Le stylet uniquement; aucune saisie avec le doigt n'est détectee.
• À la fois le doigt et le stylet.
• Le basculement entre la saisie tactile et par stylet, auquel cas vous devez appuyer deux fois pour basculer entre les deux fonctions. Ce mode permet d'empêcher la tablette de répondre à des saisies tactiles non intentionnelles.

Configuration des paramètres de la fonction tactile :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Paramètres de la fonction tactile.
4. Dans l'onglet Options du numériqueur, sous Mode de saisie, sélectionnez le mode souhaité.

Réglage des paramètres de la fonction tactile

VoussouspoucereglerlafacondontlatablettePCinterpretelesmouvementsdvotrecdoigt. Les parametespardefaustserontsuffisantspourlaplupartdesutilisateurs.Siyouvasbecoind'effectuerdesreglages，vouspouceagirsurlesparametessuivants：

• Régler la vitesse de réponse de la tablette lorsque vous appuyez deux fois avec votre doigt.
• Régler la vitesse de réponse de la tablette lorsque vous maintainez votre doigt appuyé.
• Afficher le pointeur tactile lorsque vous interagissez avec des éléments sur l'écran
• Modifier la position du pointeur tactile, ce qui peut s'avérer utile si vous étés gaucher
• Activer ou désactiver les gestes et les saisies manuscrites multiples
• Modifier l'emplacement des menus pour les faire apparaitre à droite de votre main, ce qui peut s'avérer utile si vous étés gaucher

Modification des paramètres de la fonction tactile :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Stylet et périphériques d'entrée.
4. Appuyez sur l'onglet Fonction tactile.
5. Pour activer la fonction tactile, appuyez sur Utiliser votre doigt comme périphérique d'entrée.

6. Pour activer les mouvements tactiles multiples, appuyez sur Activer les mouvements tactiles et la saisie manuscrite multiples.

7. Pour régler l'action Appuyer deux fois, sous Action tactile, appuyez sur Appuyer deux fois puis selectionnéz Paramètres. Déplacez le curseur pour effectuer vos réglages.

8. Pour régler l'action Maintenir appuyé, sous Action tactile, appuyez sur Maintenir appuyé puis selectionnéz Paramètres. Déplacez le curseur pour effectuer vos réglages.
9. Pour afficher le pointeur tactile à l'écran, Sélectionnéz Afficher le pointeur tactile.
10. Pour modifier l'apparence du pointeur tactile ou sa position, appuyez sur Options avancées.

Modification de l'emplacement des menus pour les utilisateurs gauchers :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Reglages de la tablette PC.
4. Appuyez sur l'onglet Autres puis sur Gaucher.

Réglage des paramètres du stylet

Si le stylet ne répond pas de manière aussi précise que vous le souhaiteriez, vous pouvez effectuer des ajustements. Par exemple, vous pouvez:

Utiliser le bouton du stylet pour effectuer l'action du cli croit ou pour effacer
- Régler la vitesse de réponse de la tablette lorsque vous appuyez deux fois avec le stylet
- Régler la vitesse de réponse de la tablette lorsque vous maintainez le bouton du stylet appuyé

Modification des paramètres du stylet :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Stylet et périhériques d'entrée.
4. Appuyez sur l'onglet Options du stylet.
5. Pour régler la vitesse et la tolérance spatiale lorsque vous appuyez deux fois, sous Action du stylet, appuyez sur Appuyer deux fois puis sélectionnez Paramètres. Déplacez le curseur pour effectuer vos réglages.
6. Pour régler la vitesse et la durée de la pression maintainue, sous Action du stylet, appuyez sur Maintenir appuyé puis Sélectionnez Paramètres. Déplacez le curseur pour effectuer vos réglages.
7. Pour activer le bouton de fonction du stylet, appuyez sur Utiliser le bouton du stylet comme équivalent au clic droit.

REMARQUE: La fonctiongomme n'est pas disponible sur le stylet de la R12.

Réglage des paramètres de la tablette PC

Dans Paramètres de la tablette PC, vous pouvez modifier l'utilisation de droitier à gaucher.

Modification de l'orientation de la main :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Reglages de la tablette PC.
4. Appuyez sur l'onglet Autres et effectuez le changement désiré.

L'option Configurer votre stylet et vos écrans tactiles de l'onglet Écran dans Paramètres de la tablette PC permet d'attribuer la fonction tactile à l'écran désiré lorsqu'un ou plusieurs écrans sont connectés à la tablette. Par défaut, Windows 7 suppose qu'un écran externe est destiné à la saisie tactile. Pour modifier ce paramètre, executez Configuration depuis les Paramètres de la tablette PC pour attribuer la fonction tactile à l'écran de votre tablette.

REMARQUE: Un clavier doit être branché à la tablette pour effectuer cette méthode.

Attribution de la fonction tactile à l'écran désiré :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Reglages de la tablette PC.
4. Appuyez sur l'onglet Écran.
5. Appuyez sur Configuration à côté de « Configurer votre stylet et vos écrans tactiles. »
6. Appuyez sur Saisie tactile.
7. Appuyez sur la touche Entre le qu'a ce que les instructions apparaissent sur l'écran destiné à la saisie tactile.
8. Suivez les instructions à l'écran.
9. Appuyez sur Échap pour terminer le processus.

Saisie de texte

Vou puez saisir du texte soit en écrivant sur un pavé virtuel (appele pavé d'écriture), soit en appuyant sur les caractères du clavier visuel.

Utilisation du panneau de saisie

Le panneau de saisie de la tablette PC s'ouvre automatiquement lorsque vous appuyez dans un champ de texte. Vous pouze également appuyer sur l'onglet situé sur le côte gauche de l'écran pour etendre le panneau de saisie.

Vouavesplusieurspossibilités pour ouvrirlepanneau desaisie:

• Touchez l'endetroit où vous souhaitez entre du texte, par exemple, une zone de texte. puis sur l'icone du panneau de saisie

OU

Appuyez sur l'onglet du panneau de saisie sur le cote gauche de I'écran.

Utilisation de la reconnaissance de l'écriture

La reconnaissance de l'écriture est activée par défaut. Plus vous écrivez, plus vite vous écriture est reconnaue car la tablette PC dispose d'un outil d'apprentissage automatique qui recueilles des données sur les mots utilisés et la manière de les écrite. Cesdonnées sont stockées dans votre profilutilisateur.

Pour entrainer la R12 à reconnaître votre style d'écriture :

• Ouvrez le Motion Dashboard. Appuyez sur Stylet et tablette, puis sur Stylet et périphériques d'entrée et enfin sur l'onglet Écriture. Sélectionnez Utiliser l'apprentissage automatique (récommandé).

OU

• Ouvrez le panneau de saisie. Appuyez sur Outils et seLECTIONnez Personnelier la reconnaissance d'écriture à partir du menu déroulant.

Utilisation du clavier visuel

Appuyez sur l'icone du clavier sur le panneau de saisie pour ouvrir le clavier visuel.

Utilisation des boutons de fonction

Les boutons de fonction LED sur l'avant de la tablette PC permettent d'executer de nombreuses fonctions sans utiliser le stylet. Les boutons sont personnalisables, et vous pouvez modifier leurs fonctions pour les adapter à votre façon de travailler.

Bouton 2 Motion SnapWorks Rêférentiel d'images

Bouton 3 Paramètres de la tablette PC ou Clavier visuel lecteur de code-barre (si la tablette est équipée de SlateMate)

Configuration des boutons de fonction

Lorsque vous maétriserez mieux votre tablette, vous pourrez personnelier les boutons de fonction. Vous pouvez configurer les boutons pour démarrer votre programme favori, lancer une commande ou entering une combinaison de touches.

Pour configurer les boutons de fonction :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tableau.
3. Appuyez sur le bouton Reglages de la tablette PC.
4. Dans la fenêtre Réglages de la tablette PC, appuyez sur l'onglet Boutons.

CONSEIL: Vous pouvez configurer différents réglages de bouton pour différentes orientations.

1. Sélectionnéz la combinaison de touches que vous souhaitez modifier. Les boutons actuelsment sélectionnés sont en rouge.

2. Appuyez sur Modifier.

3. Sélectionnez l'action appropriée du bouton. Vous pouvez selectionner une action Appuyer (Press), ainsi que l'action Appuyer et maintainir enforcé (Press and hold).

Pour certaines actions, vous doivent entrier plus d'informations, telles que l'emplacement d'un programme à démarrer.

REMARQUE: Pour restaurer la valeur par défaut des boutons, appuyez sur le bouton Réinitialiser.

Utilisation du bouton d'accueil Windows

Le bouton d'accueil Windows est situé au centre inférieur, à l'avant de la R12. Appuyez sur ce bouton pour ouvrir le menu Demarrer de Windows.

Réglage des options d'affichage

Vouss pouvez utiliser Motion Dashboard pour personneliser vos parametes d'affichage tels que le niveau de luminosité, l'orientation et la rotation de l'écran, et la mise en place d'un écran externe.

Réglage de la luminosité de l'écran

Modifier la luminosité de l'écran vous permet d'économiser la batterie.

Réglage de la luminosité de l'écran:

1. Ouvrez le Motion Dashboard.

2. Appuyez sur Écran.

3. Reglez le curseur de luminosité au niveau désiré.

CONSEIL: Pour optimiser la durée et la visibilité de la batterie, réglez le curseur de luminosité sur le point médian ou légarement au-dessus.

Changement de l'orientation de I'écran

VoussoupiezfacemodiflemlorientationdeI'ecran pourI'adaptera la tache en cours. Parexample,l'orientationenmode portraitestutile pour renseignerdesformulairesouire un livreelectronique.L'orientationenmode paysagepeutetre mierxadapteea la navigation sur le Web ou au dessin.

Changement de l'orientation de I'écran :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Écran.
3. Appuyez sur le bouton Faire pivoter l'écran.

Activation ou désactivation de la rotation automatique

Vou puez regler l'écran pour qu'il effectue une rotation automatique lorsque vous tournez physiquement la tablette. Par défaut, la rotation automatique est désactivée.

Activation ou déactivation de la rotation automatique de l'écran :

1. Depuis la zone de notification Windows, appuyez sur Options.
2. Cochez ou décochez la case Rotation de l'écran automatique.

Configuration d'un écran externe

Vouss pouvez utiliser votre R12 avec un moniteur ou un projecteur externe. Utilisez les paramétres de scénarios d'affichage du Motion Dashboard pour désirer entre les types de scénarios d'affichage suivants :

• Extension avec moniter principal—étend la zone de bureau sur toute la tablette et le moniter externe, le moniter externe étant le moniter principal. Vous pouvez régler le moniter externe afin d'utiliser une résolution d'écran différente de celle de la tablette PC, qui a une résolution Full HD de 1920 x 1080.
• Extension avec tablette principale—étend la zone de bureau sur toute la tablette et le moniteur externe, la tablette étant l'écran principal. Le moniteur externe peut afficher une résolution différente de celle de la tablette PC.
• Affichage miroir—duplique l'affichage de la tablette à la fois sur l'écran et sur le monitreur externe. Cela peut s'avérer utile si vous utilisez cette tablette PC avec un projecteur.
• Moniteur uniquement—utilise le monitateur externe uniquement.
• Tablette uniquement—utilise l'écran de la tablette uniquement.

Connexion d'un moniteur externe

La station d'accueil série R12-comprend un port VGA et HDMI que vous pouvez utiliser pour connecter un moniteur externe. La station d'accueil série R12 est vendue séparément.

Réinitialisation de la fonction tactile après avoir ajouté d'autres moniteurs

Après avoir configuré un moniteur exter, il est possible que la fonction tactile soit désactivée sur votre tablette car Windows 7 suppose que l'écran exter est destiné à la saisie tactile. Vous pouze activer la fonction tactile sur l'écran correspondant à partir du Motion Dashboard en suivant la procédure ci-dessous. Vous aurez besoin d'un clavier.

Activation de la fonction tactile lorsque vous montrez est connectée à un écran externe

1. Si ce n'est pas déjà le cas, connectez un clavier à la tablette.
2. Ouvrez le Motion Dashboard.
3. Appuyez sur Stylet et tableau.
4. Appuyez sur Reglages de la tablette PC.
5. Sélectionnez l'onglet Écran.
6. Appuyez sur Configuration à côté de « Configurer votre stylet et vos écrans tactiles. »
7. Appuyez sur Saisie tactile.
8. Appuyez sur la touche Entrée jusqu'à ce que les instructions apparaissent sur l'écran destiné à la saisie tactile.
9. Suivez les instructions à l'écran.
   10.Appuyez sur Echap pour terminer le processus.

Réinitialisation de l'écran après avoir reposé la tablette sur la station d'accueil

Si vous installez votre tablette sur une station d'accueil avec le mode d'affichage etendu sur les deux et que vous retirez la tablette temporairement de la station d'accueil, il faudra peut-etre reinitialiser le mode d'affichage lorsque vous reposerez la tablette sur la station d'accueil.

CONSEIL: Si l'écran ne fonctionne toujours pas correctement, changez le Scénario d'affichage en Tablette uniquement puis changez-le de nouveau pour le scenario souhaité.

Utilisation des microphones intégrés

Les microphones intégrés permettent de réaliser des enregistements audio, de dicter des notes et d'utiliser les commandes vocales. Les deux microphones avant peuvent être utilisés simultanément pour optimier la détction du son pour la reconnaissance et l'enregistrement de la voix. Un autre microphone situé à l'arrière de la R12 est utilisé lorsque l'appareil photo arrêté est en cours d'utilisation.

Utilisation de l'ordinatei photo et de la webcam

Votre R12 est équipée d'une webcam et d'un apparéil photo.

Utilisation de la webcam

La webcam est uneamera 2 megapixels qui prend en charge les images couleur et la diffusion video en continu. Elle se trouve sur l'avant de votre tablette. Vous pouvez l'utiliser pour des communications video en ligne.

Utilisez le logiciel de votrechoix pour la faire fonctionner.

Utilisation de l'appareil photo

L'appareil photo vous permet de prendre des photos et de les enregistrer sur le disque dur de votre tablette en format BMP, JPG et TIFF. Il s'agit d'un apparéil photo de 8 mégapixels avec fonction de mise au point automatique. L'objet de l' apparéil photo est situé à l'arrêté de la tablette et est équipé d'une lampe pour éclairer le sujet.

SnapWorks™ de Motion®

La R12 contient une application appelée SnapWorks qui vous permet de prendre des photos, de les enregistrer, de les modifier, de les envoyer par e-mail, de les imprimer et de les copier.

Prendre une photo avec SnapWorks

1. Appuyez sur le bouton de fonction 2 pour activer l'appareil photo, puis ouvre le viseur.

L'écran de l'appareil photo SnapWorks apparait.

1. Dirigez votre apparéil photo vers le sujet à photographier.

You pouvez utiliser la grille et le cercle central pour比较好 aligner vosujet.

1. Appuyez sur l'icone de l'appareil photo sur la droite de l'écran ou appuyez sur le bouton de fonction 2 pour prendre une photo.

Pour faire des zooms avant ou arrêté sur votre sujet, utilisez le curseur de réglage du

zoom sur la gauche de I'ecran.

1. Notre photo est enregistrée et stockée dans l'emplacement de stockage des images spécifique dans les paramètres de SnapWorks. Par défaut, il s'agit du repertoire C:\Utilisateurs[votre nom d'utiliser]\Photo.

CONSEIL: Vous pouvez maintainir enforcé le bouton de fonction 2 pour ouvrir le repertoire Photo afin de visionner vos photos.

1. Si vous souhaitez prendre une photo avec la webcam, appuyez sur l'icone Basculement

Après avoir pris votre photo, vous pouvez appuyer de nouveau sur Basculement pour revenir au viseur de l'appareil photo.
6. Pour activer le flash, appuyez une fois sur l'icone du flash si vous souhaitez utiliser le flash pour toutes les photos. Appuyez deux fois sur l'icone du flash pour lancer le mode de flash automatique. Cela permet d'activer le flash uniquement lorsque les conditions d'éclairage ambient ne sont pas satisfaisantes.

Configuration des paramètres de SnapWorks

1. Appuyez sur l'icone Paramètres à aut à gauche de l'écran.

L'écran de configuration SnapWorks apparait.

Paramètre Description
Résolution de l'appareil photo	Modifier la résolution de vos photos (Remarque: ces valeurs de résolution s'appliquent à l'appareil photo uniquement.)
Stockage des images	Spécifiez l'emplacement où les photos seront stockées.
Type d'image sauvégardé par défaut	Pour sélectionner le format d'image que vous souhaitez utiliser pour vos photos.
Balise GPS visible	Appuyez sur On pour ajouter une balise d'emplacement GPS à votre photo. Vous pouvez définir la balise GPS lorsque vous annotate (éditez) votre photo.
Date et heures visibles	Appuyez sur On pour ajouter la date et l'heure sur votre photo. La date et l'heure seront visibles lorsque vous annotate (éditez) votre photo.
Langue Sélectionnéz votre langue préféérée pour l'interface SnapWorks.

CONSEIL: Appuyez sur l'icone de la flèche de gauche < pour revenir à l'écran précédent.
Appuyez sur l'icone Fermer < quitter SnapWorks.

Aide de SnapWorks

Appuyez sur l'icone d'aide ? pour ouvrir l'écran principal dans lequel vous pouvez consulter toutes les descriptions des icones de SnapWorks.

Modification d'une photo dans SnapWorks

1. Appuyez sur l'icone Galerie le coin supérieur gauche de l'écran pour ouvrir le repertoire dans lequel vos photos sont stockées.

Vous pourrez y consulter les dernières photos prises.

1. Appuyez deux fois sur la photo à modifier.

La photo s'ouvre et deux icones apparaissent en bas à gauche de l'écran sur lesquelles vous pouvez appuyer pour ouvrir les outils d'édition de photo SnapWorks.

1. Appuyez sur l'icone Régler l'image acceder aux outils d'édition vous permettant de faire pivoter l'image, de la rogner ou de créé une image miroir.

Sur cet écran, vous pouvez également effectuer des réglages de contraste et de luminosité sur votre photo.

1. Appuyez sur l'icône Annoter l'image pour acceder aux outils d'édition permettant d'ajouter du texte, desTraits de pinceau, d'écrire ou demettre en surbrillance des parties de votre photo.

Cet écran comprend également les outils pour dessiner des carres, des cercles ou des flèches sur votre photo, ainsi qu'une palette de couleurs qui vous permet de modifier la couleur de vos annotations.

1. Lorsque vous avez terminé de modifier votre photo, appuyez sur l'icone Appareil photo

en haut à gauche de l'écran pour revenir à l'écran de l'appareil photo.

Envoi, impression et copie de vos photos

1. Pour envoyer votre photo par e-mail, appuyez sur l'icone Galerie s le coin supérieur gauche de l'écran pour ouvrir le réseau dans lequel vos photos sont stockées.

2. Appuyez une fois sur la photo pour la seLECTIONner, puis appuyez sur l'icone Envoyer

Une fenêtre contextuelle vous demandera de désir une méthode d'envoi pour votre photo.

1. Appuyez sur l'icone E-mail pour envoyer votre photo en piece jointe d'un e-mail.

2. Sélectionné la résolution de l'image que vous souhaitez envoyer dans la fenêtre contextuelle suivante.

Votre programme de messagerie par defaut s'ouvre et la photo selectionnee est jointe.

1. Appuyez sur l'icone Imprimante envoyer votre photo à une imprimante.

2. Sélectionnéz la résolution de l'image que vous souhaitez imprimer dans la fenêtre contextuelle suivante.

La photo selectionnee est envoyee à l'imprimante.

1. Appuyez sur l'icone Copier copier libre photo dans le presse-papiers.
2. Sélectionné la résolution de l'image que vous souhaitez copier dans la fenêtre contextuelle suivante.

La photo selectionnée est copieedans le presse-papiers et vous pouvez la coller dans l'application de votrechoix.

Conseils à propos de l'appareil photo

• Stabilisez l'appareil photo et donnez-lui quelques secondes pour faire la mise au point.
• Si votre stylet est attaché, assurez-vous que le lien ne se trouve pas devant la lentille de l'appareil.
• Vérifiez que la luminosité est appropriée pour prendre la photo.

Utilisation de SlateMate (en option)

Le SlateMate série R12 est un module de personnelité 3-en-1 installé en usine composé d'un lecteur de codes-barres (BCS), d'un lecteur RFID haute fréquence (HF RFID), et d'un port série. Le SlateMate série R12 comprend soit une configuration de module 3-en-1 (BCS, lecteur HF RFID et port série) soit une configuration de module 2-en-1 (lecteur HF RFID et port série).

Utilisation du lecteur de codes-barres

Le lecteur de codes-barres de la R12 avec prend en charge plusieurs types de codes-barres différents—une série minimum de codes-barres est activée en usine.

Les symbologies de codes-barres suivantes sont activées par défaut :

• Aztec
  Code 128
  GS1-128
  Code 39
  Code 2 parmi 5 entrelacé
• Micro PDF417
• UPC-A
  UPC-E
  EAN-8
  EAN-13
  -PDF417
• QR Code

Les autres types de codes-barres peuvent être activés en utilisant l'application EasySet, disponible via l'assistance Motion Computing.

Utilisation du lecteur de codes-barres :

1. Ouvrez l'application dans laquelle vous souhaitez receivevoir les données du code-barres, puis placez le point d'insertion dans le champ approprié.
2. Dirigez la lentille du lecteur sur le code-barres comme indiqué sur la photo.
3. Appuyez sur le bouton de fonction 3 puis relâchéz-le (page 31). Assurez-vous que le rayon du lecteur couvre l'intégrality du code-barres.

Si la lecture s'est effectuée correctement, les données s'affichent dans l'application et un signal sonore de confirmation retentit.

Astuces concernant le lecteur de codes-barres

• Vous obtenez généralement de plusieurs résultats de lecture si la lentille se trouve de 15 à 17 cm du code-barres.
• Si vous avez des difficultés à dire un code-barres, utilisez vos deux mains pour stabiliser la tablette lors de la lecture.

Utilisation du lecteur RFID

Votre tablette PC peut etre equipee d'un lecteur RFID (identification par radiofrequence) 13,56 MHz integre, servant a la recuperation des données sur les puces RFID. Motion fournit une application exemple capable de dire ces etiquettes.

Le lecteur RFID de la R12 prend en charge les formats suivants :

ISO/CEI 14443A/B
ISO/CEI 15693
MiFare Classic

Pour acceder à l'application exemple de lecteur RFID Motion :

1. Dans le menu Demarrer, Sélectionnez Tous les programmes > Motion Computing > Utilitaire Motion RFID > MCRFID.

Pour utiliser le lecteur RFID :

1. Tenez la R12 tel qu'illustré sur la photo.
2. Dirigez la tablette PC vers l'étiquette RFID et veiliez à ce que l'étiquette soit à 25-40 mm (1-1,5 pouces) de la zone de lecture de l'antenne RFID.

Levoyant RFID s'eteint lorsquela lecture est terminée avec succès,et un signal sonore retentit.Les données ASCII et Hex apparaissent dans la fenetre Données de puce RFID.

REMARQUE: Les puce RFID sont généralement utilisées dans des applications spécialisées. Pour plus d'informations, contactez notre administrateur système.

Utilisation de la batterie

La R12 est dotée d'une batterie Lithium-ion haute capacité, qui se place à l'arrière de l'unité. L'autonomie de la batterie dépend de la configuration, des applications et des fonctions utilisées ainsi que des conditions de fonctionnement. La capacité maximum de la batterie diminue avec le temps et l'utilisation.

DANGER: Manipuez les batteries avec précaution afin d'éviter tout risque de blessure. N'ouvre pas la batterie, ne la percez pas, ne la court-circuitez pas, ne l'exposez jamais ni au feu ni à l'eau. Stockez la batterie dans un environnement à température ambiente ou à une température inférieure à 40^ . Par exemple, par temps chaud, ne laissez pas la batterie dans une voiture fermée pendant une longue durée. Pour plus d'informations, consultez le Guide des conseils de sécurité et réglementations, fourni avec la tablette.

Vérification de la charge de la batterie de tablette

Yououpouvezverifierlachargede la batterie restante deplusieursmanieres：

• En ouvrant la catégorie Alimentation du Motion Dashboard et en observant la valeur sous Charge restante.
• Depuis la zone de notification Windows, en touchant l'indicateur d'alimentation, qui apparait de façon différente selon que la tablette PC est branchée au secteur ou fonctionne sur batterie.

Les cinq voyants à l'arrière de la batterie de la tablette PC indiquent également le niveau de charge actuel de la batterie, d'unvoyant vert allumé (20% de charge) à cinq voyants vert allumés (charge complète). Appuyez sur le bouton à droite des voyants pour afficher le niveau de charge restant.

Retirez et remplacez la batterie

Avant de démonter la batterie, vérifie que la tablette PC est branchée sur le secteur, mise hors tension ou en mode Hibernation ou Veille. Vous pouvez replacer la batterie à chaud (page 46) lorsque la tablette est allumée et fonctionne sur la batterie.

Pour retirer la batterie :

1. Face arrêté de l'unité tournée vers vous, faites coulisser le dispositif de verrouillage de la batterie vers la gauche, tout en le maintainant.

2. Insérez votre doigt sous l'attache et soulevez pour-retirer la batterie de son compartment.

Pour remplacer la batterie :

1. Placez l'extrémité crantée de la batterie dans le compartment.
2. Poussez ensuite la batterie vers le bas jusqu'à ce qu'elle s'enclenche.

Remplacement de la batterie à chaud

Le fait de remplacer la batterie d'une tablette alors que celle-ci est allumée et fonctionne sur la batterie est appelé remplacement à chaud. Vous pouvez effectuer un remplacement à chaud uniquement si vous disposez d'une deuxieme batterie chargée afin de remplacer celle dont le niveau de charge restante est faible.

Au moment du remplacement à chaud d'une batterie, les phénomènes suivants peuvent se produit :

L'ecran de la tablette perd en luminosite. Une fois la batterie chargee en place, I'ecran redevient lumineux.
- Les voyageants de laJAuge de la batterie s'eteignent. Une fois la batterie chargee en place,ils se rallument.
- L'interrupteur d'alimentation est désactivé. (Il est désactivement systématiquement lorsque la tablette ne contient pas de batterie et n'est pas alimentée en courant via l'adaptateur secteur.)

Important: Vous disposez d'une minute pour proceder au remplacement à chaud. Si vous\ avez pris plus d'une minute pour remplacer la batterie, la R12 passen en mode Veille.

Pour remplacer la batterie à chaud :

1. Otez la batterie.
2. Insérez la nouvelle batterie.

Important: Utilisez toujours des batteries Motion Computing série R12 avec la tablette.

Stockage à long terme

Ne stockez aucune batterie chargée à 100% , car cela peut affecter de façon permanente sa capacité de charge. Pour un stockage à long terme, assurez-vous que le niveau de charge est compris entre 20 et 40% (deux voyageants contigus allumés), puis retirez la batterie de la tablette. Contrôlez l'état de charge des batteries stockées tous les 90 jours. Si un seulvoyant est allumé ou aucun, rechargez les batteries à un niveau de charge compris entre 20 et 40% .

Pour un entretien optimal, stockez la batterie dans un environnement frais et sec. N'exposez jamais la batterie à des températures supérieures à 60^ (140 °F).

REMARQUE: En stockage, les batteries se déchargent de 10% de leur capacité totale par mois.

Traitement des batteries usagées

Les batteries Lithium-ion (Li-ion) épuisées doivent être traitées dans un centre de recyclage de produits dangereux. Ne les jetez pas à la poubelle, car elles pouraient être envoyées à la décharge.

Conseils concernant la batterie et la gestion de l'alimentation

• Pour optimiser la durée de vie d'une batterie, utilisez l'alimentation secteur autant que possible. La batterie se charge automatiquement lorsque la tablette fonctionne sur secteur.
• Pour une autonomie optimale, utilisez l'alimentation secteur lorsque vous utilisez un périphérique USB comme un lecteur DVD ou un disque dur externe.
• Lorsque vous utilisez la batterie et que vous doivent laisser la tablette sans surveillance pendant plusieurs minutes, faites passer le système en mode Veille ou Hibernation. Pour plus d'informations sur les modes Veille et Hibernation, consultez la section Modification du fonctionnement du bouton d'alimentation à la page 48.
• N'oubliez pas que l'écran, le processeur, les cartes sans fil et les accessoires fonctionnement tous sur batterie. En fonctionnement sur batterie, pensez à régler les propriétés et à désactiver les accessoires non utilisés.
• EntretenezYOUR Batterie une fois par mois. Pour l'entretenir, faites fonctionner la tablette sur batterie jusqu'à ce que le niveau de charge de la batterie descendende en dessous de 20% .
• Lorsque vous utilisez la batterie, diminuez la luminosité et activez la luminosité dynamique. Ouvrez le Motion Dashboard, appuyez sur l'onglet Écran puis appuyez sur Dynamique.
• Arrêtez les péripériques sans fil lorsqu'ils ne sont pas utilisés. Ouvrez le Motion Dashboard, appuyez sur l'onglet Sans fil et décochez la case à côté du péripérisque sans fil à désactiver.

Modification du scenario d'alimentation

Par défaut, la R12 utilise le scenario d'alimentation Motion Optimized concu spécifiquement pour les tablettes Motion Computing. Il concilie la nécessite d'économiser l'énergie tout en maximisant les performances de la tablette. Si la tablette ne-perçoit aucune activités à un moment donné, elle passée automatiquement en mode Économiseur d'énergie.

Le mode Économie d'énergie est composé des actions suivantes :

L'ecran s'assombrit après 2 minutes
L'écran s'eteint après 5 minutes
- La tabletteonne mode Veille ares 10 minutes

Si nécessaire, vous pouvez modifier le scenario d'alimentation Motion Optimized en utilisant le Motion Dashboard.

Modification du scenario d'alimentation :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Alimentation.
3. Appuyez sur Options d'alimentation.
4. Sélectionnez un scenario d'alimentation dans la liste de scenarios disponibles.

REMARQUE: Le réglage sur Économisieur d'énergie réduit les performances de la tablette.

Modification du fonctionnement du bouton d'alimentation

Lorsque vous appuyez sur le bouton d'alimentation puis le relâchéz, il peut activer l'un des modes suivants:

• Veille—La tablette met en pause toute activités immédiatement et redémarre rapidement après réactivation. Cela permet d'économiser de l'énergie lorsque vous n'utilisEZ plus votre tablette pendant une courte période. Cependant, vous perdrez vos données non enregistrées si une coupure de courant se produit.
• Hibernation—La tablette sauvegarde les contenus de la mémoire dans le disque dur et s'éteint. Appuyer sur le bouton d'alimentation rétablit le bureau exactement comme

vous l'avez laissé. Le mode Hibernation consomme environ autant d'énergie qu'une veilleuse et exige moins de temps pour redémarrer que l'options Arrêter.

• Arrét—La tablette s'eteint. Appuyer sur le bouton d'alimentation redémarre la tablette.

Par défaut, la tabletteonne en veille lorsque vous appuyez sur le bouton d'alimentation puis le relachtez. Pour sortir votre tablette du mode Veille, appuyez et relachtez le bouton d'alimentation. Vous pouvezmettre la tablette en mode Hibernation ou l'arreter complètement depuis le menu Demarrer.

Vous pouvez modifier le comportement du bouton d'alimentation pour qu'il déclenché soit la mise en mode Hibernation, soit la mise hors tension de la tablette. Vous pouvez définir ce comportement en distinguishing le cas où la tablette fonctionne sur batterie du cas où elle fonctionne sur l'alimentation secteur.

Modification de l'action associée au bouton d'alimentation:

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Alimentation.
3. Sous Bouton d'alimentation sur batterie, selectionnez l'action souhaitation lorsque le bouton d'alimentation est pressé pendant que la tablette fonctionne sur batterie.
4. Sous Bouton d'alimentation sur secteur, Sélectionnez l'action souhaïée lorsque le bouton d'alimentation est appuyé pendant que la tablette est branchée sur une prise.

Utilisation du Wi-Fi (802.11a/g/n) et du Bluetooth

La R12 est équipée du Wi-Fi et du Bluetooth intégrés. Vote tablette PC peut aussi être équipée du haut débit mobile.

Configuration d'une connexion sans fil

Pour configurer une connexion sans fil :

1. Ouvrez le Dashboard.
2. Appuyez sur Sans fil.
3. Activez les reseaux sans fil disponibles souhaités: Bluetooth interne sans fil (déactivé par défaut) Fonction sans fil interne 802.11 (activée par défaut) Haut-debit mobile avec GNSS (activé par défaut)

REMARQUE: Si le haut-debit mobile n'est pas repertorié, votre R12 n'est pas équipée d'un module haut-debit mobile.

Configuration du Wi-Fi

Configuration de la fonction Wi-Fi :

1. Dans la zone de notification Windows, appuyez sur l'icone de réseau sans fil.

1. Sélectionnez un réseau sans fil dans la liste des réseaux disponibles.

Si vous établiesz la connexion avec un réseau sécurisé, vous devrez peut-être enter des informations d'authentication. Si vous vous connectez à un réseau non sécurisé, vous serez peut-être invite àCHOISIR de vous connecter au réseau non sécurisé ou à un réseau différent.

AVERTISSEMENT: La reglementation FAA exige que les connexions sans fil soient interrompues dans les transports aériens. Si la connexion sans fil du système n'est pas désactivée lors d'un transport aérien, elle peut induire des problèmes de communication avec les instruments de l'avion.

REMARQUE: Les cartes sans fil consommment l'énergie de la batterie. Pour diminuer la consommation d'énergie lors du fonctionnement sur batterie et lorsque le Wi-Fi n'est pas utilisé, désactivez le Wi-Fi dans Motion Dashboard.

Utilisation du Bluetooth

La R12 dispose d'un adaptateur Bluetooth intégré servant à connecter d'autres péripériques Bluetooth. Avant de paramétrer un péripérisque Bluetooth, vous devez activer l'adaptateur Bluetooth sur la tablette PC. Lorsque vous avez activé Bluetooth, l'icone Bluetooth affiche dans la zone de notification. Vous pouvez appuyer sur cette icône pour acceder à des raccourcis vers la fenêtre Paramètres Bluetooth et vers l'Assistant Ajout de nouvelle connexion.

REMARQUE: Pour diminuer la consommation d'énergie lors du fonctionnement sur batterie et lorsque les fonctions Bluetooth ne sont pas utilisées, désactiver ces fonctions dans Motion Dashboard.

Activation ou désactivation de Bluetooth

Pour activer ou désactiver Bluetooth :

1. Ouvrez le Motion Dashboard et appuyez sur Sans fil.
2. Activez ou désactivez la case à cocher Activer la fonction sans fil interne Bluetooth (Enable Internal Bluetooth Wireless).

Une fois que vous avez activé le Bluetooth, l'adaptateur Bluetooth tente de détecter d'autres péripériques Bluetooth à proximité. Lorsqu'un péripérisque Bluetooth est detectable, il est visible pour les autres péripériques Bluetooth à proximité. Pour plus d'informations sur la détction du péripérisque Bluetooth, consultez la documentation du péripérisque.

Configuration d'un périphérique Bluetooth

Avant d'utiliser un périphérique Bluetooth avec la tablette PC, vous doivent configurer la connexion Bluetooth. Lorsque le périphérique a été associé au système, une clé de sécurité est utilisé pour creer une connexion sécurisée entre le système et le périphérique Bluetooth.

REMARQUE: Bien que l'échange de la clé de sécurité permette de protégger vos données, la technologie sans fil Bluetooth ne saurait être considérée comme entièrement sécurisée.

Pour configurer une connexion Bluetooth :

1. Vérifiez que Bluetooth est activé.
2. Passez le péripérisque Bluetooth en mode détention. La méthode permettant de passer un péripérisque Bluetooth en mode Détention peut varier d'un produit à l'autre. Pour plus d'informations, consultez la documentation du fabricant.
3. Cliquez sur Demarrer, puis tapez « périphérique Bluetooth » dans le champ de recherche.
4. Sélectionnez Ajouter un périphérique Bluetooth parmi les résultats de recherche.
5. La fenêtre Sélectionner un périphérique à ajouter à cet ordinateur apparait et Windows recherche votre périphérique Bluetooth.
6. Si le périphérique n'est pas détecté, consultez la section Conseils concernant la fonction Bluetooth sans fil à la page 75.
7. Une fois vous peripheralique Bluetooth affiché par Windows, Sélectionnez-le, puis cliquez sur Suivant.
8. Sélectionnez une option d'échange, puis cliquez sur Suivant.
9. Une fois le périphérique ajoute, Windows affiche une confirmation d'ajout du périphérique Bluetooth.
   10.Appuyez sur Periphériques et imprimantes pour vérifier que le périhérique a bien etajoute ou cliquez sur Fermer pour fermer la fenetre.

Pour ajouter un péripérisque Bluetooth :

1. Dans la zone de notification, appuyez sur l'icone Bluetooth et seLECTIONnez Ajouter un périphérique.
2. Vérifiez que le péripérisque Bluetooth est detectable en lisant les instructions du fabricant du péripérisque Bluetooth. Lorsqu'un péripérisque Bluetooth est detectable, il est visible pour les autres péripérisques Bluetooth à proximité.
3. Sélectionnéz le périphérique Bluetooth désiré dans la liste des périphériques disponibles.
4. Suivez les instructions à l'écran.

CONSEIL: Pour rendre la R12 visible par d'autres périphériques, appuyez sur l'icone Bluetooth, puis selectionné Ouvrir les paramètres. Dans l'onglet Options, selectionné Autoriser les périphériques Bluetooth à se connecter à cet ordinateur.

Utilisation de la fonction haut-debit mobile avec GNSS

Votre tablette PC est peut-être équipée du haut-debit mobile avec module GNSS (optionnel) intégré. Cette section vous permettra d'activer l'options haut-debit mobile et le récepteur GNSS sur votre tablette. Pour utiliser l'options Haut-debit mobile, vous devez-disposer d'un compte auprès d'un fournisseur de réseau haut-debit mobile. Pour utiliser le récepteur GNSS, vous n'avez pas besoin de/disposer d'une connexion réseau ou d'un compte auprès d'un fournisseur de réseau haut-debit mobile.

Activation de l'option Haut-debit mobile avec GPS

Avant d'établit une connexion haut-debit mobile ou d'utiliser le récepteur GPS haut-debit mobile, vous devez vous assurer que Haut débit mobile avec GPS est activé dans Motion Dashboard.

REMARQUE: Les cartes sans fil consomment l'énergie de la batterie. Pour diminuer la consommation d'énergie lors du fonctionnement sur batterie uniquement et lorsque le service Hautdébit mobile n'est pas utilisé, désactivez-le ainsi que GNSS dans Motion Dashboard.

Pour activer l'option haut-debit mobile avec GNSS :

1. Ouvrez la fenêtre Sans fil dans Motion Dashboard (page 22).
2. Cochez la case Activer la fonction haut-debit mobile avec GPS.

Configuration du haut-debit mobile avec GNSS (en option)

Si vous avez achetié vos r12 avec le module haut débit mobile en option, vous pouvez
vous connecter à des reseaux de téléphonie mobile à haut débit dans le monde entier. Avec
le module haut débit mobile et un forfait Internet souscrit auprès d'un ou plusieurs
opérateurs de téléphonie mobile, vous disposerez d'un accès complet à Internet.

REMARQUE: Avant de vous connecter à un réseau haut-debit mobile, vous devez avoir un compte actif auprès d'un opérateur de téléphonie mobile et obtenir une carte SIM pour un accès haut-debit mobile.

Configuration du haut-debit mobile avec GNSS (en option):

1. Lancez AirCard Watcher™. Dans le menu Demarrer, Sélectionnez Tous les programmes >Sierra Wireless >AirCard Watcher.
   Remarque: AirCard Watcher sera rebaptisé Skylight™ en juin 2014.
2. Appuyez sur Connexion pour vous connecter à vos réseaux sans fil.

REMARQUE: Appuyez sur le bouton Menu et Sélectionnez l'élement de menu Rubriques d'aide pour en savoir plus sur l'utilisation de AirCard Watcher.

REMARQUE: Si vous avez acquis le module haut débit mobile avec GNSS en option, votre R12 dispose de fonctionnalités GNSS. Vous pouvez l'utiliser avec votre application de cartographie préféérée pour localiser votre position actuelle et votre destination.

Utilisation du récepteur GNSS

Le module haut-debit mobile inclut un récepteur GNSS. Le récepteur GNSS (Global Navigation Satellite System) utilise les signaux des satellites GPS et GLONASS afin de déterminer le positionnement, l'altitude, le cap et la vitesse de déplacement horizontal actuels de la R12. La R12 fournit des données via l'interface utilisateur Skylight et via un port de communication virtuel.

Utilisation du récepteur GPS logique compatible WAAS, EGNOS et MSAS

Le récepteur GPS logique utilise les signaux des satellites afin de déterminer le positionnement, l'altitude, le cap et la vitesse de déplacement horizontal actuels de la tablette par le biais d'un port de communication virtuel. Le module est compatible avec le WAAS (Wide Area Augmentation System) pour une précision améliorée aux États-Unis, le EGNOS (European Geostationary Navigation Overlay Service) pour une précision améliorée en Europe et le MSAS (Multi-functional Satellite Augmentation System) pour une précision

améliorée au Japon. Le système d'augmentation approprié sera détecté en fonction du lieu dans lequel vous vous trouvez. Vous n'avez pas besoin de sélectionner. La fonction augmentation utilise des signaux des satellites géostationnaires pour améliorer la fiabilité et la précision des signaux des satellites GPS. Il n'este pas d'interface utilisateur pour le récepteur GPS logique. Le récepteur GPS logique est always allumé peu importe l'état de la tablette. Le port de communication virtuel assigné au récepteur GPS logique par Windows peut être visualisé dans le Gestionnaire de Periphériques du Panneau de configuration.

REMARQUE: Pour utiliser le récepteur GPS logique, vous n'avez besoin pas besoin de disposer d'une connexion réseau ou d'un compte auprès d'un fournisseur de réseau haut-debit mobile.

Utilisation du lecteur d'empreintes digitales

Le lecteur d'empreintes digitales permet de se connecter à la tablette par analyse de l'empreinte digitale plutôt que par mot de passer. Cette fonctionnalité améliore la sécurité de la tablette.

Avec le lecteur d'empreintes digitales, vous pouvez éviter d'entrée des mots de passer pour vos applications et vos sites Web. Par exemple, au lieu d'entrer différents mots de passer pour vos différents comptes sur Internet, vous pouvez utiliser votre empresse digitale comme mot de passer général pouvant être utilisé sur tous vos comptes.

Conseils concernant le lecteur d'empreintes digitales

• Soyez systématique. Numérique爱你 doit avec le même angle à chaque fois. Par exemple, si vous enregistrez votre doit avec la main ouverte, placez votre main de la même façon à chaque numérisation.
• Le scanner est bidirectionnel. Vous pouvez déplacer votre doigt de droite à gauche ou de gauche à droite.
• Lisez soigneusement les invites et veiliez à attendre l'invite pour faire glisser votre doigt.
• Un glissement trop rapide ou trop lent peut faire échouer une capture. Modifie la vitesse du glissement jusqu'à atteindre celle qui fonctionne le moyen.
• Lors de la numérisation, appuyez suffisamment le doigt pour qu'il entre bien en contact avec le capteur.
  Pour la détction, frottez vos doigts les uns contre les autres pour stimuler les sécretions naturelles de la peau, afin que votre empreinte digitale soit détectée plus facilement.

Inversement, pour la numérisation, essuyez votre doigt pour éviter toute interférence avec le lecteur.

• Si vous rencontres des difficultés pour enregistrer un doigt précis, enregistrrez un autre doigt.
• Si vous rencontres constamment des difficultés pour obtaining une numérisation correcte, vous devrez peut-être nettoyer le capteur. Consultez la section Nettoyage du lecteur d'empreinte digitale à la page 67.

Utilisation de Motion OmniPass™

Vou puez utiliser OmniPass avec le lecteur d'empreintes digitales pour creer et gerer vos empreintes digitales. Avres vous etre enregistré comme utiliser d'Omnipass, you pouze utiliser votre empreinte digitale pour vous connecter à Windows, sécuriser des fichiers, des applications et des sites Web.

Pour vous enregistrer comme nouvel utiliseur OmniPass :

1. Lancez l'application Motion OmniPass en appuyant sur l'icone OmniPass de la barre des tâches Windows
2. Appuyez sur Demarrer.
3. Choisissez le doigt que vous souhaitez utiliser pour votre mot de passer d'emploi digitale, puis faites glisser votre doigt en suivant les instructions.

REMARQUE: Il se peut que vous deviez faire glisser votre doigt sur le capteur deux fois afin qu'il soit entiement lu.

Une fois vous enregistrement terminé, il vous sera demandé si vous souhaitez vous connecter à Windows.

La prochaine fois que vous redémarrez votre tablette, vous pourrez vous connecter à l'aide de votre emprière digitale. De plus, vous utiliserez votre emprière digitale pour ouvir OmniPass.

Modifier votre OmniPass

Voussouspouce modifiervoireOmniPassafin d'utiliser un code PIN ou un mot de passewindowsa la place de voire empreinte digitale.

Pour modifier votre OmniPass :

1. Ouvrez Omnipass et appuyez sur l'icone Paramètres l'écran My Launch Site.

L'écran Mes paramètres s'ouvre.

1. Appuyez sur Modifier.
2. Sélectionnez soit Utiliser un code PIN en tant que mon OmniPass ou Utiliser mon mot de passer Windows en tant que mon OmniPass puis appuyez sur Suivant.

Pour utiliser un code PIN :

1. Sélectionnez Utiliser un code PIN en tant que mon OmniPass puis appuyez sur Suivant.
2. CreezYOUR code PIN enutilisant leclavier visuel et confirmez-le.

1. Appuyez sur Suivant.
2. Une fois vous enregistrement terminé, il vous sera demandé si vous souhaitez vous connecter à Windows.

La prochaine fois que vous redémarrez votre tablette, vous pourrez vous connecter à l'aide de votre code PIN. De plus, vous utiliserez cette code PIN pour ouvrir OmniPass.

Pour utiliser votre mot de passer Windows :

1. Sélectionnez Utiliser mon mot de passer Windows en tant que mon OmniPass puis appuyez sur Suivant.
2. Si vous avez déjà créé un mot de passer Windows, vous serez informé de la modification de votre OmniPass avec succès.

La prochaine fois que vous redémarrez votre tablette, vous pourrez vous connecter à l'aide de votre mot de passer Windows. De plus, vous utiliserez votre mot de passer Windows pour ouvrir OmniPass.

Paramètres OmniPass

VoussupouvrezutiliserI'ecranMesparametes pouractiveroudesactiverlesoptions suivantes：

Utiliser votre OmniPass pour vous enregistrer sur vos sites Web protégés par mot de passage.
UtiliserVoteOmniPass pour vous connecter à Windows.
Utiliser notre OmniPass pour memoriser automatiquement tous vos sites Web.
- Accrocher votre Motion OmniPass à la barre des tâches.

Utilisation de WinMagic® SecureDoc™

WinMagic SecureDoc est une application qui vous permet de chiffrer votre disque dur. Cette application est incluse avec votre R12, mais vous devrez l'activer pourmettre en œuvre le chiffrement du disque dur.

Pour activer WinMagic SecureDoc :

1. Dans le menu Demarrer, selectionner Tous les programmes > Chiffrement du disque SecureDoc > Console centrale SecureDoc.

La console centrale SecureDoc s'ouvre. Vous pouvez désir entre Demarrage ou Mode avancé.

1. Appuyez sur Démarrage pour configurer le chiffrement de disque dur sur votre tablette PC.

Appuyez sur Assistant rapide pour commencer le processus de configuration.

1. Suivez les instructions à l'écran.

4. Une fois le chiffrement activé, redémarrez votre tablette PC et redémarrez manuellement SecureDoc afin de terminer le processus de chiffrement.

Pour plus d'informations sur WinMagic SecureDoc, rendez-vous sur http:// www.winmagic.com/products/full-disk-encryption-for-windows.

Utilisation du lecteur de carte SIM

La fente pour carte SIM accueille une carte SIM. Vous avez besoin d'une carte SIM uniquement si vous utilisez le service haut-debit mobile sur un réseau GSM/UMTS/HSPA. Pour plus d'informations, contactez votre fournisseur de services.

Pour insérer une carte SIM :

1. Éteignez la tablette PC.
2. Ouvrez le cache du port et recherche la fente pour carte SIM.

3. Poussez la carte SIM en orientant les contacts vers le bas dans la fente jusqu'à ce qu'elle s'enclenche.

Pour retirer une carte SIM :

1. Eteignez la tablette PC.
2. Ouvrez le cache du port.
3. Appuyez légrement sur la carte jusqu'à ce qu'elle sorte.

Utilisation du lecteur de carte SD

La R12 comprend une fente pour carte SD que vous pouze utiliser avec une carte mémoire SD pour生存 des fischiers multimédias, afficher des fischiers à partir de leur apparéil photo ou d'autres péripériques, ou à utiliser pour le stockage de fischiers supplémentaires.

Pour insérer la carte SD :

1. Éteignez la tablette PC.
2. Ouvrez le cache du port et recherchez la fente pour carte SD.

1. Poussez la carte SD en orientant les contacts vers le bas dans la fente jusqu'à ce qu'elle s'enclenche.

Pour retirer la carte SD :

1. Éteignez la tablette PC.
2. Ouvrez le cache du port.
3. Appuyez légrement sur la carte jusqu'à ce qu'elle sorte.

Localisation de votre numéro de série

You pouvez localiser le nombre de série de votre R12 à partir de :

Létiquette blanche sous la batterie qui se trouve à l'arrière de la tablette. Le nombre de série commence par « S/N. » Pour-retirer la batterie, voir la section Retirez et remplacez la batterie à la page 45.
- du Menu Démarrer de Windows
- L'utilitaire de configuration BIOS

Localisation de votre numéro de série à partir du menu Demarrer :

1. Dans le menu Demarrer, appuyez sur Ordinateur, puis selectionnez Propriétés du système.
2. Dans la section Système de la page, affichez Modèle. Le numéro de série commence par « S/N. »

Copie de sauvegarde de votre système

Pour vous protégé contre la perte ou la suppression accidentelle, planifiez des copies de sauvégardes automatiques et régulières. Windows 7 dispose d'un outil de sauvégarde que vous pouvez utiliser pour configurer ce que vous souhaitez sauvégarder et planifier des sauvégardes régulières.

Restauration de votre système

Windows 7 dispose d'outils spécialisés pour la restauration de votre système en cas de panne du système. Cette section couvre :

• la création d'une image du système à utiliser pour restaurer votre ordinateur si nécessaire
• la restauration de l'ordinaire à partir d'une image système en utilisant le panneau de configuration de Windows
• la restauration de la tablette à partir du BIOS si Windows 7 ne peut pas fonctionner

REMARQUE: Les images système sont conçues pour restaurer l'ensemble de votre système si vous rencontres des problèmes avec Windows 7. Si vous souhaitez installer des fischiers, des dossiers ou des données en particulier, utilisez l'outil Windows Backup.

Creation d'une image système

Vouss pouvez utiliser une image système pour restaurer les contenus de votre tablette dans le cas où elle cesse de fonctionner. Une image système est une copie exacte d'un disque et inclut Windows 7, vos paramètres système, les programmes et les fichiers. L'image système nécessite un support externe, tel qu'une clé USB, pour y stocker l'image.

REMARQUE: Nous vous recommendons de créé une image système dés que vous avez configuré votre tablette puis de la mesure à jour de manière périodique.

Creation d'une image système :

1. Trouvez une clé USB ou tout autre support externe pour y stocker votre image système.
2. Dans le Panneau de configuration de Windows, appuyez sur la catégorie Système et sécurité, puis sur Sauvegarder votre ordinateur.
3. Dans la barre de navigation à gauche, appuyez sur Créer une image système, puis suivez les instructions à l'écran.

Pour des instructions complètes, ouvrez l'Aide Windows et recherchez « Sauvegarder vos programmes, paramètres système et fichiers »

Restauration de votre image système à partir du Panneau de configuration Windows

Utilisez l'outil de récapération du Panneau de configuration pour restaurer votre système si vous avez toujours accès à Windows 7 ou si vous restaurez votre image système sur un ordinateur différent.

Restauration de votre système à partir du Panneau de configuration de Windows :

1. Trouvez le support externe qui contient votre image système.
2. Dans le Panneau de configuration de Windows, appuyez sur la catégorie Système et sécurité, puis sur Sauvegarder votre ordinateur.
3. Appuyez sur Récupérer vos paramètres système ou votre ordinateur, puis Méthodes de récapération avances, puis Utiliser une image système...
4. Suivez les instructions à l'écran.

Pour plus d'informations, ouvre l'Aide Windows et recherche « Sauvegarder vos programmes, paramètres système et fichiers »

Restauration de votre image système si vous ne pouvez pas démarrer Windows 7

Si vous nevez restaurer toute système et ne pouvez pas avoir accès à Windows 7, vous pouvez acceder à l'outil de récapuration dans l'écran Windows.

REMARQUE: Avant de démarrer, localisez le disque externe contenant l'image système que vous avez créé précédemment (page 61) et assurez-vous qu'un clavier est relié à votre tablette.

Restauration de votre image système à partir de l'écran Options de démarrage avancées de Windows :

1. Appuyez sur le bouton d'alimentation de la tablette pour démarrer la tablette.

2. Maintenez enforcée la touche F8 pour afficher l'écran des Options de démarrage avances de Windows.

Appuyez sur F8ès que la tablette démarre pour acceder à l'écran Options de démarriage avancées Windows. Si le logo Windows apparait, réessayez jusqu'à ce que l'invitation à se connecter à Windows apparaisse et redémarrez votre tablette à partir du menu Demarrer.

1. À l'écran Options de démarrage avancée, Sélectionnez Réparer votre ordinateur et appuyez sur Entrée.

Le message « Windows charge les fischiers... » et une barre de progression s'affichent et vous devrez patienter un bref instant pendant le temps nécessaire au chargement des fischiers.

1. Sélectionnez un clavier dans la boite de dialogue Options de récapération du système, puis appuyez sur Entrée.
2. Sélectionnez un nom d'utilisateur, entrez le mot de passer, puis appuyez sur Entrée.
3. Connectez le support externe qui contient votre image système.
4. Dans la boite de dialogue Options de récapération du système, utilisez la touche Tab pour acceder à Récupération de l'image système puis appuyez sur Entrée.
5. Suivez les instructions de Réimageur l'ordinateur.

Restauration de votre système sans image système

Si vous doivent restaurer toute système Windows 7 et que vous n'avez pas d'image système, vous pouvez restaurer Windows à son image d'usine originale. Cela ne restauté pas les fichiers ou programmes que vous avez installés.

Restauration de l'image d'usine originale :

1. Assurez-vous qu'un clavier est branché à la tablette.
2. Appuyez sur le bouton d'alimentation de la tablette pour démarrer la tablette.
3. Maintenez enforcée la touche F8 pour afficher l'écran des Options de démarrage avances de Windows.

Vou devez appuyer sur F8 dans que la tablette demarre pour acceder à l'écran Options de démarrage avances de Windows. Si le logo Windows apparait, vous devez reessayer jusqu'à ce que l'invitation à se connecter à Windows apparaisse et redémarrer votre tablette à partir du menu Demarrer.

1. À l'écran Options de démarrage avances, Sélectionnez Réparer votre ordinateur et appuyez sur Entrée.

Le message « Windows charge les fischiers... » et une barre de progression s'affichent et vous devrez patienter un bref instant pendant le temps nécessaire au chargement des fischiers.

1. Sélectionnez un clavier dans la boîte de dialogue Options de récapération du système, puis appuyez sur Entrée.
2. Sélectionnez un nom d'utilisateur, entrez le mot de passer, puis appuyez sur Entrée.
3. Dans la boîte de dialogue Options de récapération du système, utilisez la touche Tab pour aller jusqu'à Réinstaller Windows.
4. Appuyez sur Entre pour réinstaller Windows.
5. Vérifiez si Windows a été capable de sauvégarder des données de la tablette. Regardez dans le dossier nommé Windows. old.
6. Si vous avez un haut-debit mobile, vous devrez réinstaller ces périhériques. Allez à C:\Motion\Logiciel\Sierra. Sélectionné le dossier dans ce repertoire qui correspond à votre type de carte et ouvre-le pour trouver le fichier du pilote.

Recherche de logiciels supplémentaires

Pour des informations sur d'autres logiciels pour votre tablette, rendez-vous sur la page Accessoires Motion Computing et la Boutique Motion Computing. Vous y trouvez des liens pour accérir des logiciels et télécharger des applications gratuites de Motion Computing et ses partenaires.

Entretien de votre R12

Une maintenance adaptée est la garantie du fonctionnement et de la bonne conservation de votre tablette PC R12. Pour des informations generales sur l'entretien de la tablette PC et de ses composants et accessoires, consultez le Guide des conseils de sécurité et réglementations fourni avec votre tablette PC.

AVERTISSEMENT: Suivez les directives ci-dessous pour entrenir votre R12 tablette PC et ses composants. Toute'utilisation inappropriée risque d'endommager la tablette PC et ses composants et d'annuler la garantie.

Entretien général

• Évitez toute exposition de la tablette PC à des températures extrêmes, aux chocs, aux liquides et aux champs magnétiques puissants.
• Ne posez pas d'objets lourds sur la tablette PC.
• Si vous doivent être la tablette pendant une longue période, débranchez l'adaptateur secteur et enlevez la batterie, après l'avoir partiellement déchargée.
• N'ouvre pas le boitier. Il ne contientaucun composant susceptibled'être répáré par l'utilisateur. Ceci annulerait votre garantie.

Entretien de I'ecran

Suivez ces conseils pour garder votre écran propre :

• Les traces de doigs et la plupart des taches peuvent être éliminées de la surface de l'écran à l'aide du chiffon deux fourni.

• Si nécessaire, utilisez un produit de nettoyage recommandé par Motion Computing pour nettoyer l'écran. Vaporisez le produit sur un chiffon, puis essuyez l'écran. Ne vaporisez jamais directement sur la surface de l'écran et n'utilisez pas non plus de produit nettoyant abrasif.

• Si du liquide est renversé sur l'écran, essuyez-le immédiatement à l'aide d'un chiffon doux comme celui fourni avec la tablette.

• Utilisez uniquement le stylet R12 ou votre doigt pour écrire sur l'écran. Tout autre objecteur pourrait endommager la surface de l'écran.
• Lors du transport de la tablette PC, utilisez un etui pour protégger l'écran de tout contact inutil.
  Couvrez l'écran à l'aide d'un film protecteur pour écran.
• Évitez d'exposer l'écran à la lumière directe du soleil pendant de longues périodes.
• Vous pouvez également acheter des films de protection ainsi que des housses protectrices sur la page Accessoires de Motion Computing.

Produits de nettoyage

Motion Computing dispose d'une liste des désinfectants chimiques et produits de nettoyage R12 mise à jour sur son site Web.

AVERTISSEMENT: N'utilise pas de produits de nettoyage corrosifs ou abrasifs pour nettoyer ou désinfecter la tablette.

Entretien du stylet

Si vous utilisez un stylet numériqueur avec votre tablette :

• Lorsque vous n'utilisez pas le stylet numérique, rangez-le dans le repose-stylet.
• Évitez de ranger verticalément le stylet sur sa pointe. Cela peut endommager la fonction stylet vers numériqueur.
• Faites en sorte que le stylet n'entre pas en contact avec des liquides car il compte des composants électroniques qui peuvent être endommagés s'ils sont mouillés.
• Dans certains milieux, des particules ou des débris peuvent coller à la pointe du stylet ou à l'écran de la tablette PC. Veillez à essayer le stylet avec un chiffon doux pour éviter de rayer l'écran.
• Si vous prévoyez de travailler dans des environnementes extrêmes, Motion recommendé l'achat du Stylet numériqueur robuste pour votre R12, disponible à l'achat sur la page Accessoires de Motion Computing.
• Changez la pointe du stylet régulierement, sur tout si vous faites tomber le stylet sur une surface dure qui pourrait endommager la pointe ou laisser des particules y pénétrer. Vous risquez ainsi de rayer l'écran.

REMARQUE: Pour commander des stylets ou de nouvelles pointes de stylets, rendez-vous sur Accessoires de Motion Computing.

Remplacement de la pointe du stylet

Il est possible que la pointe du stylet s'use ou soit endommagée, c'est pourquoi des pointes de stylet supplémentaires sont fournies avec un outil permettant de les replacer.

Enutilisationnormale,vousdevriezchangera pointedu styletousles90jours.Dans les milieux sales ou poussiereux,nousvous conseillons de changera pointedu styletousles 30 jours.Des particulespeuventpenetrerdansla pointedu stylet et rayerI'ecran.

Pour remplacer la pointe du stylet :

1. Saisissez l'ancienne pointe avec l'outil de remplacement. Utilisez l'encoche sur l'anneau pour-retirer la pointe.
2. Otez la pointe usagée du stylet.
3. Insérez une nouvelle pointe en introduisant d'abord son extrémité plate.
4. Appliquez une légere pression pour laMETTE en place.

Nettoyage du lecteur d'empreinte digitale

En temps normal, nettoyez le lecteur d'empreinte digitale une fois par mois ou des que nécessaire.

Pour nettoyer le lecteur d'empreinte digitale, frotte doucement la surface du capteur à l'aide du chiffon fourni avec la tablette ou un chiffon en microfibres.

AVERTISSEMENT: N'utilise pas d'eau de Javel, de solvants ni de produits abrasifs. Vous ne devez pas vaporiser ni verser un liquide directement sur le capteur.

Entretien de la batterie de la tablette

Pour optimiser les performances de la batterie, entretenez-la une fois par mois. Pour l'entretenir, faites fonctionner la tablette sur batterie jusqu'à ce que le niveau de charge de la batterie descendé en dessous de 20% . Branchez-la ensuite sur le secteur jusqu'à ce qu'elle soit entièrement rechargée.

Pour plus d'informations sur les batteries, consultez la section Utilisation de la batterie à la page 44.

Déplacements avec votre tablette PC R12

Lorsque vous emportez votre tablette PC R12 en déplacement, tenez compte des conseils suivants :

• Placez la tablette PC dans un étui pour protéger l'écran. Motion Computing vend divers étuis pour la R12. Vous pouvez les acheter sur la page Accessoires de Motion Computing.
• Rangez le stylet dans le repose-stylet situé sur le côté droit de la tablette.
• Protégez la tablette PC en la rangeant dans un porte-documents ou dans un bagage à main et évitez tout contact avec des produits de soin, des liquides et des alimentés. Ne la rangez pas dans un bagage enregistré.
• Avant une utilisation prolongée sur le terrain ou un long voyage sans alimentation CA, ajustez les propriétés de l'alimentation afin d'économiser au moins la batterie. Consultez la section Modification du scenario d'alimentation à la page 48.
• Pour les voyages internationaux, procurez-vous un cordon d'alimentation correspondant aux prises électriques de votre pays de destination. Il est inutile d'acheter un convertisseur de tension, car l'adaptateur secteur de Motion s'ajuste automatiquement aux différentes tensions.
• Vous souhaitez peut-être avoir une preuve d'achat ou un passeport de marchandises lors de vos voyages internationaux.
• Consultez votre compagnie d'assurance et votre société de cartes bancaires pour en savoir plus sur l'assistance urgence voyage en cas de perte ou de dégradation de votre tablette PC.
• Ne passes pas votre tablette à travers un détecteur de métaux.
• Pour le décollage et l'atterrissage, désactive la tablette PC ou passes en mode Hibernation.

CONSEIL: Consultez votre compagnie aérienne pour connaître les règles précises sur l'utilisation de votre tablette PC et de la connexion Wi-Fi lors d'un transport aérien. Si nécessaire, vous pouvez désactiver l'ensemble de vos péripériques sans fil à l'aide de Motion Dashboard. Pour désactiver les péripériques sans fil, ouvrez Motion Dashboard, appuyez sur l'onglet Sans fil, et décochez la case à côté de chaque péripérisque sans fil listé.

DANGER: Ne transporte pas de batteries Li-ion dans les bagages enregistrés. La soute à bagages peut doivent être chaude, ce qui pourrait faire surchauffer les batteries Li-ion et provoquer une explosion.

Dépannage de la R12 et FAQ

Maligné les tests de performances et de qualité approfondis auxquels sont soumises les tablettes PC de Motion Computing, des problèmes peuvent survenir. Si vous ne trouvez pas les informations que vous cherchez dans ce chapitre, consultez l'assistance de Motion Computing.

REMARQUE: Les utilisateurs au sein d'une société doivent contacter l'assistance technique de celèci afin d'obtenir de l'aide pour résoudre les problèmes concernant la tablette, les applications ou la connectivité.

Dépannage

Les informations de ce chapitre permettent d'identifier et de résoudre les problèmes courants. Si un problème peut avoir plusieurs origines, la cause la plus courante est répertoriée en premier.

Problèmes liés à l'alimentation

La tablette ne s'éteint pas

• Une application ne répond peut-être pas. Arrêtez l'application manuelle avec le Gestionnaire des tâches. Appuyez sur le bouton de sécurité, puis sélectionnez Demarrer le gestionnaire des tâches. Sélectionnez l'application qui ne répond pas et terminez la tâche. Vous pouvez également forcer la tablette à s'éteindre en maintainant enforcé le bouton d'alimentation pendant cinq secondes. Toutefois, cette action est déconseillée.

• Si la tablette ne s'éteint pas après que vous avez maintainu l'interrupteur d'alimentation enforcé pendant cinq secondes, procédez comme suit :

• Déconnectez l'adaptateur secteur.

• Otez la batterie (consultez la section Retirez et remplacez la batterie à la page 45).
• Appuyez simultanément sur les boutons Volume +, Alimentation et Securité.
• Remplacez la batterie et redemarrez la tablette PC.

La tablette PC neppe pas en mode Hibernation

• Le mode Hibernation n'est peut-être pas activé. Activez le mode Hibernation en réglant le fonctionnement du bouton d'alimentation dans Motion Dashboard. Consultez la section Modification du fonctionnement du bouton d'alimentation à la page 48.

La tablette PC ne quitte pas le mode Hibernation lorsqu'elle fonctionne sur batterie

• La batterie est peut-être déchargée. Branchez l'adaptateur secteur de la tablette PC à une prise c.a. et à la tablette PC.

Le bouton d'alimentation clignote mais rien ne se passé

• La tablette est en mode Veille. Appuyez sur le bouton d'alimentation pour rallumer la tablette. Pour eteindre complètement la tablette, vous pouvez maintainir enforcé le bouton d'alimentation pendant environ 5 secondes. Toutefois, cette action est deconseillée. Dans des conditions d'utilisation normales, eteignez la tablette dans le menu Demarrer en appuyant sur Arreter.

L'écran devient noir alors que la tablette PC fonctionné toujours

• La tablette a peut-être être éteint l'écran pour économiser de l'énergie. Pour restaurer l'écran, appuyez dessus avec votre doigt ou avec le stylet.
• La tablette PC est peut-être passée en mode Veille. Maintenez le bouton d'alimentation enforcé pendant une seconde environ.
• La tablette PC est peut-être passée en mode Hibernation car la charge de la batterie est faible. En mode Hibernation, levoyant d'alimentation est étéint. Branchez la tablette PC sur le secteur, maintenez le bouton d'alimentation enforcé pendant une seconde environ.

Lorsque je suis sur batterie et que j'essaie d'allumer ma R12, les boutons de fonction s'allument 1 à 2 secondes puis s'éteignent.

• Le niveau de charge restant de la batterie est insuffisant pour alimenter votre tablette. Branchez l'adaptateur secteur à votre tablette PC ou remplacez la batterie par une autre complètement chargée.

Problèmes liés à la batterie

L'autonomie de la batterie est faible (moins de quatre heures)

• La chaleur ou le froid peuvent influencer défavorablement la charge de la batterie. Si vous utilisez la tablette PC dans de telles conditions, branche-la sur le secteur.
• Des périhériques accessoires ( comme un lecteur DVD ) et des applications très gourmandes en espace sur le disque dur peuvent décharger la batterie plus rapidement. Otez les périhériques accessoires ou, si possible, utilisez l'alimentation secteur.
• Utilisez le Motion Dashboard pour activer le scenarioie d'économie d'énergie. Ouvrez le Motion Dashboard, appuyez sur Alimentation, puis sur Options d'alimentation et Sélectionnéz Économie d'énergie depuis la liste de scénarios.
• Entretenez la batterie une fois par mois en utilisant la tablette sur batterie et en permettant à la charge de la batterie de descendre en dessous de 20% avant de brancher la batterie sur le secteur.
• La batterie s'affaiblit. Si possible, changez de batterie.
• Pour d'autres conseils d'optimisation de la batterie, consultez la section Conseils concernant la batterie et la gestion de l'alimentation à la page 47.

Problèmes liés à l'écran

Lorsque je me connecte à un moniteur externe, le curseur apparait sur le moniteur externe et pas sur ma tablette

• Ce problème est féquent avec Windows 7*. Si vous avez plusieurs écrans tactiles connectés, il est possible que Windows® n'attribue pas la fonctionnalité tactile au bon écran. Pour régler ce problème, assurez-vous qu'un clavier est relié à votre tablette puis ouvrez le Motion Dashboard. Appuyez sur Stylet et tableau, puis appuyez sur Paramétres de tablette PC. Appuyez sur l'onglet Écran, puis appuyez sur Configuration à côté de « Configurer votre stylet et vos écrans tactiles ». Appuyez sur Saisie tactile, puis sur la touche Entrée jusqu'à ce que les instructions apparaissent sur l'écran destiné à la saisie tactile. Suivez les instructions à l'écran pour configurer la fonction tactile sur cet écran.

Lorsque je déconnecte un moniteur externe, la zone du bureau est plus grande que l'écran de la tablette PC

• La tablette peut avoirétendu le bureau au-delà de la zone d'affichage de la tablette PC lorsqu'elle a été connectée au moniteur externe. Utilisez le Motion Dashboard pour réinitialiser la tablette PC à la configuration d'affichage pour les tablettes séparées. Ouvrez Motion Dashboard, appuyez sur Écran. Puis, à partir de la liste déroulante Scénario d'affichage, selectionnez Tablette uniquement.
• Il se peut que la résolution de l'écran ne corresponde pas à la résolution native de l'écran LCD. Vous pouvez utiliser d'autres résolutions d'affichage, mais vous obtiendarez la meilleure qualité d'affichage lorsque la résolution de l'écran correspond à la résolution native de l'écran LCD. Utilisez les propriétés d'affichage Windows® pour paramétre la résolution de l'écran sur 1920 × 1080 pixels. Pour plus d'informations, ouvrez le centre d'aide et d'assistance Windows® et cherchez « modifier la résolution »

L'affichage est trop faible

• Le réglage de la luminosité est peut-être trop bas. Utilisez Motion Dashboard pour augmenter la luminosité de l'écran. Ouvrez le Motion Dashboard, appuyez sur Écran, puis déplacez le curseur de luminosité au niveau désire.

L'écran est illisible ou déformé

• La résolution et la couleur sont peut-être mal configurées. Utilisez les propriétés d'affichage de Windows pour réinitialiser les paramètres d'affichage. Dans le Panneau de configuration Windows, sélectionnez la catégorie Matériel et audio. Sous Écran, modifier la résolution jusqu'à ce que l'affichage soit normal.

• Le pilote de l'écran a peut-être être supprimé ou endommage. Utilisez le Gestionnaire de péripériques Windows pour réinstaller le pilote. Pour plus d'informations, ouvrez le centre d'aide et d'assistance Windows et cherchez « mise à jour du pilote »

Mise à jour du pilote d'affichage :

1. Verifiez que la tablette est connectee à un réseau.
2. Dans le Panneau de configuration, appuyez sur la catégorie Système et sécurité.
3. Sélectionnez Système.
4. Sous Systeme, selectionnez Gestionnaire de périhériques.
5. Développèz Adaptateurs d'écran.
6. Sélectionnéz l'adaptateur, puis Action > Mettre à jour le logiciel du pilote.
7. Suivez les instructions à l'écran.

Problèmes liés à la saisie tactile ou au stylet

La tablette PC ne répond pas au stylet que j'utilise

• N'utilisez le stylet série R12 qu'avac la tablette. La tablette PC ne repond pas a d'autres stylets numerieurs, meme a des stylets Motion Computing concus pour d'autres modles.

Lorsque j'ajoute un écran externe, la saisie tactile n'apparait pas sur l'écran désiré

• Execuétz la configuration de la fonction tactile sur l'écran désire. Assurez-vous qu'un clavier est relié à votre tablette puis ouvre le Motion Dashboard. Appuyez sur Stylet et tablette, puis appuyez sur Paramètres de tablette PC. Appuyez sur l'onglet Écran, puis appuyez sur Configuration à côté de « Configurer votre stylet et vos écans tactiles ». Appuyez sur Saisie tactile, puis sur la touche Entrée jusqu'à ce que les instructions apparentient sur l'écran destiné à la saisie tactile. Suivez les instructions à l'écran pour configurer la fonction tactile sur cet écran.

Lorsque j'écris, il m'arrive de cliquer par inadvertance sur le bouton de fonction du stylet

• Essayez d'ajuster votre façon de tener le stylet. Évitez de laisser votre doigt posé sur le bouton de fonction. Vous pouvez également désactiver le bouton de fonction. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Stylet et périphériques d'entrée, puis appuyez sur l'onglet Options du stylet. Décochez la case « Utiliser le bouton du stylet comme équivalent au clic droit »

Le bouton de fonction du stylet ne fonctionne pas.

• Vous n'appuyez peut-être pas assez tout sur le bouton. Essayez de maintainir appuyé le bouton de fonction du stylet avant de toucher l'écran avec le stylet.
• Le bouton de fonction du stylet n'est peut-être pas activé. Pour ce faire, ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Stylet et péripériques d'entrée, puis appuyez sur l'onglet Options du stylet. Cochez la case à côté de « Utiliser le bouton du stylet comme équivalent au clic droit »

Les instructions à l'écran me demandent d'appuyer sur Entrée ou Échap mais je n'ai pas de clavier.

• Branchez un clavier à la tablette pour continuer.

La R12 répond au doigt mais pas au stylet

• La tablette est peut-être configurée pour ignorer la saisie au stylet. Pour vérifier, ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Paramétres de la fonction tactile puis sur l'onglet du numériqueur. Réglez Mode de saisie pour reconnaître à la fois la saisie tactile et la saisie au stylet.

La tablette R12 est trop sensible en mode tactile

• Envisagez de modifier un paramètre tactile afin d'avoir à double-cliquer sur l'écran pour activer la fonction tactile. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Paramètres de la fonction tactile puis sur Mode Auto.

Le pointeur à l'écran ne s'aligne pas avec le stylet

• Il faut peut-être étalonnner le stylet. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette, puis sur Étalonnner le numériqueur. Le programme d'étalonnage démarre. Ne touche pas l'écran avant la fin du programme.

Problèmes liés aux ports et connecteurs

La tablette ne reconnait pas le périphérique USB

• La reconnaissance d'un périphérique USB par Windows® 7 peut prendre un certain temps. Attendez un instant pour voir si Windows® reconnaît le périphérique.
• Le périphérique est peut-être mal connecté. Vérifiez la connexion, puis vérifie le branchement sur le port USB.
• Le pilote requis n'est peut-être pas inclus sous Windows® 7. Rendez-vous sur le site Web du fabricant pour trouver un pilote.

La tablette R12 est sur sa station d'accueil, mais la tablette ne reconnait aucun périphérique accessoire, tel que le disque dur ou le moniteur

• La tablette R12 n'est peut-être pas positionné correctement sur la station d'accueil. Retirez la tablette PC de la station d'accueil, puis reposez-la.

Problèmes liés au réseau

L'adaptateur sans fil reste connecté de manière intempéstive.

• Désactivez l'adaptateur sans fil désire de Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et décochez la case à côté du périhérique sans fil à désactiver.

Je ne réussis pas à me connecter à un réseau Ethernet filaire

• Pour se connecter à un réseau Ethernet, votre R12 doit être connectée à une station d'accueil. Le port Ethernet pour la R12 est situé sur la station.
  Il s'agit peut-etre d'une mauvaise connexion. Retirez le cable Ethernet et rebranchez-le.
• Le réseau Ethernet rencontres peut-être des problèmes. Vérifiez auprès de quelqu'un proche de chez vous si il ou elle a un accès au réseau.
• Remplacez le cable Ethernet.

Problèmes liés au Wi-Fi

Je ne réussis pas à me connecter à un réseau Wi-Fi

• Voitre R12 n'a peut-être pas localisé de réseau Wi-Fi. Depuis le menu Demarrer, appuyez sur Panneau de configuration puis Réseau et Internet. Vérifiez vos réseaux actifs. Si aucun réseau n'est connecté, appuyez sur Se connecter à un réseau et selectionnez un réseau dans la liste.
• Le Wi-Fi doit être activé depuis le Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et cochez la case à côté de Activer la fonction sans fil interne 802.11.
• Vous n'avez peut-être pas accès au réseau. Obtenez un nom d'utilisateur et un mot de passage de l'administrateur du réseau.
• Les paramètres de sécurité de votre tablette peuvent empêcher une connexion. Par exemple, le réseau peut ne pas diffuser le nom du réseau (SSID) ou le cryptage peut être requis. Vérifiez avec votre administrateur système.

Problèmes liés au Bluetooth

Je ne réussis pas à me connecter à un périphérique Bluetooth

• Vérifiez que le Bluetooth est activé. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et cochez la case à côté de Activer la fonction sans fil interne Bluetooth.
• Voiture péripérisque Bluetooth doit être associé. Dans la zone de notification Windows®, appuyez sur l'icone Bluetooth et Sélectionnez Ajouter un péripérisque. Vérifie que le péripérisque Bluetooth est detectable en lisant les instructions du fabricant. Sélectionnez le péripérisque Bluetooth désiré dans la liste des péripérisques disponibles. Suivez les instructions à l'écran pour terminer la procédure.
• Voiture périphérique Bluetooth est hors de portée. Les appareils Bluetooth sont concus pour la communication à faible portée et peuvent se connecter à des distances allant jusqu'à 10 mètres.

Aucun autre péripérisque Bluetooth ne peut détecter la tablette R12

• Dans la zone de notification Windows®, appuyez sur l'icone Bluetooth et Sélectionnez Ouvr les paramètres. Dans l'onglet Options, Sélectionnéz Autoriser les périphériques Bluetooth à rechercher cet ordinateur.

J'ai essayé d'associer mon péripérisque Bluetooth à plusieurs reprises mais sa détction a échoué :

• Le Bluetooth doit être activé depuis le Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil et cochez la case à côté de Activer la fonction sans fil interne Bluetooth.
  Assurez-vous que le périphérique Bluetooth que vous ajoutez est detectable. Pour plus d'informations, consultez les instructions du fabricant du périphérique.
  Assurez-vous que la batterie du péripérisque Bluetooth est chargee.
• Contrôlez quels péripériques Bluetooth sont connectés. Dans la zone de notification Windows®, appuyez sur l'icone Bluetooth et sélectionnez Afficher les péripériques Bluetooth. La fenêtre Péripériques affiche tous les péripériques Bluetooth actuellement connectés.
• Si la tablette PC ne déetecte toujours pas le pérophérique Bluetooth, demandez de l'aide au fabricant du pérophérique.

Mon périphérique Bluetooth ne fonctionne pas correctement

• Cérains problèmes surviennent lors de l'utilisation de péripériques Bluetooth, comme décrits précédemment.

Conseils concernant la fonction Bluetooth sans fil

Motion Computing et ses partenaires Bluetooth ont travaillé ensemble pour assurer le succès de cette technologie et garantir l'interopérabilité du Bluetooth. Cette collaboration a permis demettre à jour les problèmes de fonctionnement suivants:

• Interférences—Si vous exécutez simultanément les fonctions Bluetooth et Wi-Fi, des interférences peuvent affecter les performances de la fonction Bluetooth. Cela se remarque d'autant plus si :
  -Vous essayez de transférer des quantités importantes de données, comme lors de transferts de fichiers
• Plusieurs appareils Bluetooth fonctionnent en même temps dans un bureau
• Reconnaissance vocale—L'audio Bluetooth ne prend pas encore entièrement en charge la reconnaissance vocale. Nous vous recommendons donc de ne pas utiliser de casque sans fil Bluetooth pour la reconnaissance vocale.
• Déconnexion—Certains périphériques Bluetooth se déconnectent lorsqu'ils sont en mode économique d'énergie. La plupart se reconnectvent automatiquement lorsqu'ils sont reactivés.
• Pilotes incompatibles—Si vous tentez d'installer d'autres casques sans fil ou d'autres pilotes audio (Bluetooth ou USB) qui ne sont pas compatibles avec les pilotes audio de la tablette PC, vous risquez de provoquer une panne du système audio de la tablette PC.
• Interopérabilité—Si vous rencontres des problèmes d'interopérabilité sur des périhériques Bluetooth, contactez le fabricant de votre périhérique Bluetooth et vérifie la compatibilité de ce dernier avec le logiciel Bluetooth installé sur votre tablette PC.
• Sécurité—Les périhériques Bluetooth utilisent une clé de sécurité pour étabir une connexion sécurisée entre la tablette PC et le périhérique Bluetooth. Bien que l'échange de la clé de sécurité permette de protégger vos données, la technologie sans fil Bluetooth ne saurait être considérée comme entière sécurité.

Problèmes liés au haut-debit mobile avec GPS

Je ne réussis pas à me connecter à un réseau haut-debit mobile

• Un réseau haut-debit mobile nécessite que vous disposiez d'un forfait données d'un opérateur de téléphonie mobile.
• Vous avez peut-etre besoin d'une carte SIM de votre opérateur (voir Utilisation du lecteur de carte SIM à la page 59).
• Vérifiez que le haut-debit mobile avec GPS est activé. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et cochez la case à côté de Activer la fonction haut-debit mobile avec GPS.

J'ai changé ma carte SIM et je ne peux plus me connecter à mon réseau haut-debit mobile.

• La tablette doit être éteinte lorsque vous changez ou insérez la carte SIM. Redémarrez la tablette pour activer la carte SIM.

Le GPS ne fonctionne pas

• Vérifiez que le haut-debit mobile avec GPS est activé. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et cochez la case à côté de Activer la fonction haut-debit mobile avec GPS.
• L'application de navigation ou de cartographie GPS que vous utilisez doit pouvoirGER des informations standard NMEA GPS.

Mon GPS ne fonctionne pas correctement

• Le haut-debit mobile avec GPS doit être activé depuis le Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et cochez la case à côté de Activer la fonction haut-debit mobile avec GPS.

Problèmes audio

Ni les haut-parleurs intégrés ni les haut-parleursexternes n'émettent de son

• Vérifiez qu'aucun cable ne soit relié à la prise jack entrée/sortie audio. Le branchement d'un casque ou de haut-parleurs externes désactive les haut-parleurs intégrés.
• Le réglage du volume est peut-être trop bas ou coupé. Motion Dashboard permet d'augmenter le volume ou de désactiver la sourdine. Ouvrez le Motion Dashboard, appuyez sur Audio, , puis déplacez le curseur au volume désiré.
• Les composants audio intégrés ont peut-être été remplacés par d'autres composants. Si vous installez un apparéil audio tiers ( comme un périphérique USB ou Bluetooth), le système audio intégré risque de ne plus fonctionner. Dans ce cas, réinstallé les pilotes audio. ÀpRES l'installation, si vous rencontres encore des problèmes audio, contactez votre administrateur système ou votre fournisseur de services.

Problèmes liés au système

J'ai oublie mon mot de passer BIOS et je n'ai plus acces à ma tablette

• Vous pouvez entrer plusieurs mots de passer incorcrites avant que le BIOS ne verrouilletemporairement le système. Vous pouvez essayer encore en redémarrant le système. Si vous ne parvenez toujours pas à vous connecter, contactez votre administrateur système.

La tablette semble fonctionner plus lentement que d'habitude

Redemarrez.
- Le disque SSD est plein ou presque plein. L'utilitaire de nettoyage permet de libreter de l'espace sur le disque. Pour les instructions, ouvre l'Aide Windows® et recherche « Nettoyage de disque »
- À la différence des disques durs traditionnels, les disques SSD, comme celui installé dans la R12, ne gagnent pas en performance avec les outils de défragmentation de disque durant traditionnels. L'utilisation de ces outils use simplement le SSD de manière inutilie. Il est recommendé de désactiver tout outil de défragmentation automatique ou planifiée sur toute tablette.

Je veux que ma tablette soit plus rapide

• Modifie le scenario d'alimentation sur Haute Performance depuis l'onglet Alimentation du Motion Dashboard (voir Utilisation de Motion Dashboard à la page 22).
• Reglez vos paramètres Windows®. Pour les instructions, ouvrez l'Aide Windows® et recherche « Améliorer la performance »

Mon apparéil photo, lecteur d'emploi digitale, mes boutons de fonction LED ou autres périphériques internes ne fonctionnent pas

• Vérifiez que ces périhériques sont actifs dans la configuration du BIOS. Sélectionnez Charger les paramètres de configuration par défaut sous l'onglet Quitter puis Quitter enregistrant les modifications. Ces périhériques seront actifs.

Foire aux questions

Comment puis-je prolonger l'autonomie de la batterie?

• Par défaut, le scenario d'alimentation pour la R12 est un équilibre entre performance optimale et charge de batterie longue. Si vous pouze que la tablette fonctionne plus longtemps entre les charges, utilisez le scenario d'alimentation Économisieur d'énergie. Ouvrez le Motion Dashboard, appuyez sur Alimentation. Appuyez sur Options d'alimentation et sélectionnez Économisieur d'énergie.
• Utilisez le réglage d'écran Luminosite dynamique. Cette fonction contrôle automatiquement la luminosité de l'écran pour economiser l'énergie. Ouvrez le Motion Dashboard, appuyez sur Écran, puis appuyez sur Dynamique.
• Reglez la luminosité de l'écran au plus faible, tout en restant à un niveau comfortable. Ouvrez le Motion Dashboard, appuyez sur Écran, puis déplacez le curseur de luminosité au niveau désiré.
• Déconnectez les connexions Ethernet inutilisées. Si vous n'utilise pas l'adaptateur sans fil et l'adaptateur Bluetooth, désactive-les. Déconnectez les péripériques USB inutiles. Pour désactiver l'adaptateur, ouvre le Motion Dashboard, appuyez sur Sans fil, et décochez la case à côté des adaptateurs que vous n'utilise pas.
• Arrêtez l'ensemble des applications et des processus inutilles en arrêté-plan.

Comment vérifier la charge de la batterie lorsque j'utilise la batterie ?

• Les cinq voyants à l'arrière de la batterie de la tablette PC indiquent le niveau de charge actuel de la batterie, d'unvoyant vert allumé (20% de charge) à cinq voyants vert allumés (charge complète). Appuyez sur le bouton à droite des voyants pour afficher le niveau de charge restant.

Comment nettoyer l'ecran?

• Pour nettoyer l'écran, essuyez-le avec un chiffon doux ( comme le chiffon fourni). Ne vaporisez pas de nettoyant, ne vaporisez/versez pas de liquides, n'utilisez pas de nettoyant abrasif sur l'écran ni sur aucune partie de la tablette PC. N'utilisez pas de mouchoirs ni de serviettes en papier pour nettoyer l'écran. Ils contiensnent des fibres de bois qui peuvent rayer la surface.
• Motion Computing dispose d'une liste des désinfectants chimiques et produits de nettoyage R12 mise à jour sur son site Web.

• Pour nettoyer l'écran View Anywhere, essuyez-le avec un chiffon doux ( comme le chiffon fourni). Ne vaporisez pas de nettoyant, ne vaporisez/versez pas de liquides, ou n'utilise pas de nettoyant abrasif sur l'écran ou sur n'importe qu'elle partie de l'unité. N'utilise pas de mouchoirs ni de serviettes en papier pour nettoyer l'écran. Ils contiennent des fibres qui peuvent rayer la surface.

Les rayures risquent-elles d'affector les performances de l'écran ou du numériqueur?

• Selon nos tests, un écran rayé ne cause pas une diminution sensible des performances.

Àquel point l'écran est-il sensible à son environnement ?

• Comme tout ordinateur ou apparéil électronique, la tablette PC doit être protégée des liquides, de la poussière, du sable, d'autres contaminants et de la chaleur extrème.

Est-ce que tous les moniteurs, les périphériques USB, les claviers et les souris peuvent fonctionner avec la tablette PC?

• Si le périphérique dispose d'un pilote pour Windows, il fonctionnera avec la tablette PC. Pour obtenir une liste des produits ayant eté testés pour Windows, recherche la page des produits testés de Windows Marketplace sur le site Web de Microsoft.

Comment ajuster la tablette PC pour les gauchers?

• Ouvrez le Motion Dashboard (voir Utilisation de Motion Dashboard à la page 22), appuyez sur Stylet et tablette, puis sur Réglages de la tablette PC, et sur l'onglet Autre. Vous pouvez selectionner gaucher ou droitier. Ceci modifiera l'emplacement des menus qui apparaisent sur I'écran.

Comment puis-je arrêté la rotation automatique de l'écran ?

• Depuis la zone de navigation, appuyez sur l'icone Motion , puis sur Options et désactivez la Rotation de l'écran automatique.

De quoi ai-je besoin pour utiliser la tablette PC à l'étranger?

• Vous aurez besoin d'un adaptateur de prise que vous pouvez trouver dans les aéroports et les boutiques d'articles de voyage. Il est inutil d'acheter un convertisseur de tension, car l'adaptateur secteur de Motion s'ajuste automatiquement aux différentes tensions.

Où puis-je obtenir plus d'informations sur ma R12 ?

• Pour plus d'informations sur la R12, consultez nos didacticiels de formation et articles dans la base de connaissances. Motion Computing propose également des cours de formation en entreprise.

Puis-je recycler mon ancien ordinateur?

• Oui Motion Computing dispose d'un programme de recyclage permettant de returner notamment tous les produits de marque Motion et composants électroniques de marque autre que Motion en cas d'achat d'une tablette Motion similaire, afin de lestraiter et les éliminer en respectant l'environnement. Pour plus de détails, rendez-vous sur Programme de recyclage Motion Computing.

Index

Numériques

802.11a/b/g

utilisation 50

A

activation

Bluetooth 50

activité du disque dur 24

affichage

réglages 32-34

appuyer deux fois 24, 26, 27

Arreter 70

arréter 49

audio

dépannage 76

pilotes 76

réglages 23

B

barredstaches14,22

base de connaissances 79

battery

àchaud46

conseils 48

contrôle de l'etat 44

dépannage 71

état 24,67

optimisation 48, 77

replacement 46

utilisation 44-48

BIOS

dépannage du mot de passer 76

options de démarrage 63

Bluetooth

activation 50

configuration 51, 75

conseils 75

dépannage 74

detection 75

utilisation 50

Bouton d'accueil Windows 10, 32

bouton d'alimentation 49

clignotant 70

bouton d'alimentation clignotant 70

Bouton d'alimentation sur batterie

ou sur secteur 49

Bouton de fonction

configuration 31

bouton de sécurité Windows 16

Bouton du Dashboard

configuration 31

Bouton Échap

configuration 31

boutons

utilisation 31

Boutons de fonction 31

Bouton de fonction 1 9, 31

Bouton de fonction2 9, 31

Bouton de fonction3 9, 31

configuration 31

boutons de fonction

utilisation 31

boutons de volume 11

bureau

Document de démarrage 21

introduction 21

C

capteur de lumière ambiante 9

changement d'orientation de I'ecran 33, 78

clavier 78

clavier visuel 30

clic droit 24, 27

Computrace Complete 8

configuration

Bluetooth 51, 75

boutons de fonction 31

moniteur externe 18

station d'accueil 18

taches de configuration

optionnelles 17

connexion

écran 18

station d'accueil 18

contrôle de l'etat de la batterie 44

cours de formation

entreprise 79

D

dépannage

audio 76

battery 71

ecran 71-??, 71

saisie 72

déplacements avec votre tablette PC 68

didacticiels de formation 79

E

écran

connexion externe 18

dépannage ??-72

désactivation de la rotation automa

tique 78

entretien et nettoyage 65

fonction tactile avec plusieurs 28, 34

orientation 78

rayures 78

réinitialisation après connexion de la

tablette à une station d'accueil 34

résistance aux rayures 6

rotation 33

rotation de l'écran automatique 24,

33,78

utilisation 32

verrouillage de l'orientation de

I'ecran 33

écran externe 33

écran tactile 10

entretien de 65

ecran.Consultez Iecran 78

emplacement du stylet 12

entretien de la batterie 67

entretien et maintenance

ecran 65

entretien général 65

nettoyage du lecteur d'empreinte

digitale 67

replacement de la pointe du stylet

67

stylet 66

stylet de la tablette 66

étalonnage du numériqueur 25

étalonnage du stylet 25

F

Fente pour carte SD 12

Fente pour carte SIM 12

Flash

de l'appareil photo 11

fonction tactile

et stylet 26

fonctionnalités

optionnelles 7

fonctionnalités optionnelles 7, 8

Computrace Complete 8

haut-debit mobile avec GPS 7

sécurities 7

TPM 8

G

haut-debit mobile avec GPS

utilisation 52

haut-debit mobile avec module GNSS 7

haut-debit mobile avec module GPS 52

dépannage 76

haut-parleur 23,76

hibernation 70

a propos 49

1

image de récapuration 17

image système 17, 61

indicateur de charge de la batterie 14

L

lecteur d'empreintes digitales 12, 54

a propos de 54

conseils 55

Lecteur de carte SD 60

Lecteur de carte SIM 59

lecteur de codes-barres 41

lien du stylet 18

M

menucontextuel24,27

microphone

arriere 11

microphones 23, 35

avant 9

utilisation 35

micros intégrés 35

Mise en route 21

mode de saisie 26

Mode Hibernation 17

mode paysage 33

mode portrait 33

Mode Veille 16

moniteurs

saisie tactile 28

tactile 34

moniteurs,utilisation de plusieurs 33

mot de passer du BIOS 76

lecteur d'empreinte digitale 67

nettoyage de l'écran 65

numériqueur

options Motion Dashboard 26

numéro de série

localisation 61

0

OmniPass 55

a propos de 54

modifier 56

paramètres 58

Omnipass

configurer un code PIN 56, 57

utiliser votre mot de passer Windows

57

optimisation

battery 48

scenario d'alimentation 48

options de démarrage 63

orientation en mode portrait 33

P

panneau de saisie

utilisation 29

Paramètres de la tablette PC

réglage 28

personnalisation des boutons de

fonction 31

point d'attaché du stylet 12

port adaptateur secteur 12

Port HDMI 12

port sortie audio 12

PortUSB 12

préndre une photo 36

R

R12

configuration 13

localisation du numero de série 60

presentation 9

vue arrière 11

vue avant 9

vuede droite 12

vuede gauche 13

rayures 78

Récepteur GPS logique avec WAAS,

EGNOS et MSAS 7,54

récepteurGPS 7

reconnaissance de I'ecriture 29

recycler un vieil ordinateur 79

Réglages du stylet et de la tablette PC 31

Remplacement de la batterie a chaud 46

replacement de la pointe du stylet 67

replacements de la batterie 45

replacer la batterie 46

réparer Windows 63

réseau sans fil

dépannage 73-75

se connecter 14

résistance aux rayures 6

retirer la batterie 45

rotation de l'écran automatique

activer ou désactiver 33

rotation de I'ecran automatique 24

S

Saisie de texte 29

saisie manuscrite 26

scenario d'alimentation

Economiseur d'energie 77

Motion Optimized 48

Scenario d'alimentation Motion

Optimized 48

sécurities 7

SnapWorks™ de Motion® 35

aide 38

copier une photo 39

envoyer une photo 39

imprimer une photo 39

modifierune photo 38

parametes de configuration 37

préndre une photo 36

solutionslogicielles64

station d'accueil 18

stylet

dépannage 72

déactivation de la saisie au stylet 26

desactiver le bouton de fonction 27

entretien du 66

entretien et maintenance 66

étalonnage 25

réglagedesparamêtes27

Stylet et périhériques d'entree 26

stylet numérisseur

étalonnage 25

T

tablet PC

arret 49

bureau 21

fonctionnalités optionnelles 7

gestion du Motion Dashboard 22

logiciel 64

tablettePC

didacticiels 79

tactile

dépannage 72

désactivation de la saisie tactile 26

mouvements 26

personalisation 26

pointeur, afficher ou masquer 27

pointeur, réglage 26

réglage de la vitesse et de la durée 27

réglagedesparamètres26

réinitialisation après avoir ajoute

d'autres moniteurs 34

sur plusieurs écrans 34

utilisation 24

utilisation de plusieurs moniteurs 28

tapotements 24, 26

telecharges Gratis 64

telecharges, Gratis 64

textarea

saisie 29

TPM 8

traitement des batteries usagées 47

U

USB

dépannage 73

utilisation

802.11a/b/g 50

Bluetooth 50

haut-debit mobile avec GPS (en op

tion) 52

microphones 35

mode veille 49

plusieurs moniteurs 33

scenarios d'alimentation 48

Wi-Fi 50

Utilaires Motion 23

V

veille

a propos 49

verre Gorilla 6

verre Gorilla de Corning 6

verrouillage de l'orientation de I'ecran 33

verrouiller la tablette 16

voyant

de la webcam 10

W

webcam 10, 35

webcam, appeareil photo 35

Wi-Fi

dépannage 74

utilisation 50

Windows

Options de démarrage avances 62

réparer 63

réertoire Windows. old 64

zoom avant et arrête 24
